Русская печь с камином и лежанкой своими руками: порядовка, описание кладки, фото

Главная » Камины, печи, дымоходы, барбекю, дрова » Печи » Печь отопительная » Русская печь » Русская печь своими руками

Автор Prime-Light На чтение 8 мин Опубликовано 01. 01.2023

Содержание

1. Русская печь с камином и лежанкой – сложная конструкция для большого дома
2. Материалов и их количество
3. Список инструментов
4. Приготовление раствора для кладки
5. Изготовление фундамента
6. Порядок кладки рядов русской печи с камином
7. Схема и чертеж
8. Сушка
9. Вывод

Русская печь с камином и лежанкой – сложная конструкция для большого дома

Сейчас в обиходе модернизированные варианты. Большой популярностью в частных домах, сделанных в классическом и кантри стиле, пользуется конструкция русской печи с камином.

Основные элементы стандартной русской печи:

Труба.

Задвижка.

Дверка.

Вьюшка.

Хайло.

Шесток с окошком.

Подпечье.

Устье.

Подина.

Засыпка.

Горнило.

Свод.

Очелок.

Чтобы сделать русскую печь с камином, внутри кирпичной кладки сбоку обустраивают дополнительную камеру топки (бывает открытой или закрытой). Также делают специальные каналы, через которые проходит нагретый воздух, конвективные трубы и панели, зольный ящик, герметичную топочную дверцу с огнеупорным стеклом.

Общий вид

В результате такой усовершенствованной конструкции в доме становится тепло, как при работе классической русской печи. Но устройство получается чистым (уменьшается выброс продуктов горения в жилое помещение), увеличивается уровень безопасности, удобства пользования.

На верхней части печи позади дымохода по традиции оборудуют лежанку (перекрышу). Прогревается лежанка за счет теплоотдачи от «потолка» горнила. Основание обычно обмазывают глиной, сверху обкладывают деревом – тогда место получается теплым, но не обжигающим.

Материалов и их количество

Русская печь с камином с указанными выше габаритами потребует не менее 2500 кирпичей и 580 кг смеси для кладки (глиняного, известкового, известково-гипсового, глиняно-гипсового или цементного раствора). Стоит брать материала  чуть больше необходимого, учитывая, что в процессе работы примерно 5-10% уходит в бой. Если выкладываете печь впервые, то может понадобиться производить перекладку сводов из-за неправильных расчетов, так что запас кирпичей и раствора не будет лишним.

Кирпичи нужны двух видов: примерно 1750 шт. закаленного красного (лучше серии М-200), остальное – шамотный огнестойкий кирпич (подойдет серия Ш-8). При создании фундамента под русскую печь понадобятся: песок, доски под опалубку, щебенка, цемент, арматура (диаметров 9-10 миллиметров). При обустройстве печи с камином используются следующие материалы:

Печные дверцы (3 штуки – топочная с закаленным стеклом под размер топки, поддувальная 30х14 см, прочистная 14х14 см).

Колосниковая каминная решетка (примерно 22.5х17.5 см).

Варочная панель с конфорками, если предполагается последующая готовка на печи.

Дымовая задвижка (6 штук – одна стандартная 13х24 см и пять «летнего хода» – 25х40 см).

Вентиляционная решетка (она размещается на фасаде печи, выбирайте модель, подходящую по декору).

Металлический уголок, полоска (каждый размером 150 см), стальной лист минимального размера 5×50×50 см.

Список инструментов

В процессе работы по устройству русской печи с камином помимо расходных материалов и комплектующих понадобятся рабочие инструменты. Вот минимальный набор:

Печной молоточек (кирка) – им стесывают, разбивают кирпичи на части (иногда нужны половины, четвертинки кирпичей). Также полезна для рихтования проволоки. Лучше выбирать односторонний молоток, с ним удобнее работать.

Кельма (другое название – мастерок или штукатурная лопатка). Ей мешают, укладывают раствор, ровняют, убирают остатки. Лучше выбирать стальную лопатку среднего размера (20х15 см с  высотой колена 5 см).

Правило, угольник, уровень – стальные или деревянные измерительные устройства помогают контролировать ровность укладки кирпичей русской печи. Для контроля за вертикальностью деталей понадобится отвес (выглядит как грузило на веревке) и направляющие стойки (при укладке печи лучше использовать 4 шт.).

Шабровка – приспособление нужно для очистки дымовыводящих, вентиляционных каналов, которые могут засориться строительным материалом при монтаже конструкции.

Сито полезно иметь для просеивания сыпучих материалов, используемых в приготовлении раствора.

Ведро, корыто или растворные ящики – любая посуда, где будет удобно разводить раствор.

Скамьи, куда взбирается печник для работы над верхними частями русской печи, а также опоры пониже, куда ставят посуду с раствором, кладут инструментами.

Мочальная кисть – применяется для затирки готовой поверхности печки.

Болгарка или абразив для шлифовки поверхности фасадного кирпича.

Ручной миксер – стальной прут с витками на конце. Удобен для перемешивания раствора.

Приготовление раствора для кладки

Новичкам в печном деле лучше приобретать готовые смеси для печей. Она делаются из компонентов, идеально подходящих под укладку кирпичей русской печки. Нужно будет только пересыпать порошок в емкость, залить жидкостью в пропорции, указанной на упаковке, и приступать к работе. Минус готовых смесей – цена. Она выйдет раза в 4 дороже, чем приготовление глиняного раствора своими руками. Если есть желание сэкономить, вот инструкция:

Песок пропускают через сито с мелкими ячейками.

Глина заливают водой в пропорции 3:1. Смесь оставляют мокнуть 2-3 суток.

Размешивают комки в глине и пропускают через сито. Получается сметанообразная субстанция.

Смешивают глину с песком в пропорции 2:1 (пропорция примерная, зависит от жирности глины). Раствор должен быть густым, но не прилипать к лопатке. При слишком густой глине пропорции с песком меняют на 1:0.5, при слишком жидкой – 1:3.

Изготовление фундамента

Первый этап работ по установке русской печи с камином – изготовление фундамента. Если основание делается с нарушениями, то конструкция со временем просядет, возникнет перекос. Также из-за некачественного фундамента на стенках печи появятся трещины, пользоваться печкой без риска устроить пожар станет невозможным.

Ширина и длина основания должны быть на 12-15 см больше чем размеры печи. Глубина фундамента должна быть более 50 см (лучше 80 см).

Делается фундамент для русской печи в несколько слоев. После того, как прокапывается котлован и делается деревянная опалубка, производится укладка:

Песчаной подушки (15 см).

Слоя гравия (15 см).

Каркаса из арматуры.

Бетонной заливки.

Сверху фундамент рекомендуется заложить 2-3 листами рубероида или стальными листами и только потом приступать к кладке русской печки.

Порядок кладки рядов русской печи с камином

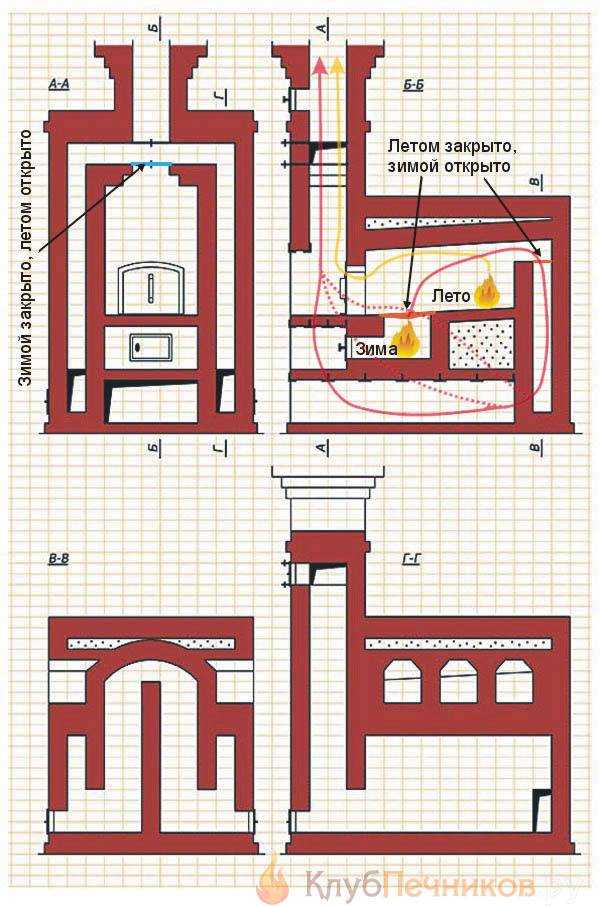

Схема и чертеж

Чертеж:

Если есть желание сделать русскую печь своими руками, сначала придется изучить схему и чертеж порядовки (кирпичной кладки), обустройства внутренних отсеков и внешней отделки. О конструкции системы уже было сказано в предыдущей главе статьи. Остановимся на особенностях укладки.

Наиболее практичным вариантом порядовки для русской печки с камином является конструкция из 40 рядов, крайние два будут являться основанием печной трубы. В этом случае получится печка высотой примерно 2,75 м, длиной – 2,05 м, шириной 2,05 м.

Примерный вид будущей русской печи с камином

Укладка кирпичей производится строго с соблюдением правил для каждого ряда. Только так русская печь будет работать, как надо. Вот краткое описание одного из возможного проекта печки с камином:

Первые 3 ряда меньше подвергаются температурному воздействию при нагреве печи, поэтому могут делаться из менее жаростойких сортов кирпичей. В 1 слое допускается применение сначала целых кирпичей по внешнему периметру, внутри – бой. Во 2 слое делают 2-3 окошка под очистные колодца, поддувало (количество зависит от проекта печи). 3 ряд повторяет укладку 2 ряда.

1

2

3

При создании 4 слоя начинается выстраивание передней части топки. Остальные части слоя повторяют рисунок предыдущего ряда. Используются и красный, и шамотный кирпич (последний выкладывается по периметру топки).

4

На 5 слое создаются каналы, поддувальная камера. На последнюю кладется решетка. Используется только красный кирпич.

5

При выкладывании 6 слоя монтируется топочная дверка, вентиляционная решетка. Вокруг топки используется шамотный кирпич. В остальных местах – красный.

6

7 слой выкладывается по рисунку 5-ого, 8 слой по рисунку 6-ого (это называется «вперевязку»).

7-8

На 9 слое делается подпечка, при необходимости устанавливается варочная поверхность с конфорками.

9

10 слой будет чуть сложнее. Углы выкладываются из трехчетверток. Бока делаются из ложковых полномерных кирпичей, а задник – из тычковых полномерных экземпляров. Впереди кладутся целые кирпичи стычками вглубь в 3 слоя. При такой укладке получается полость, называемая шестком. Пространство между шестком и задней стенкой печи засыпается прослойкой из гравия, песка, глины.

10

11, 13, 15, 17 ряды – по бокам укладывают тычковые кирпичи, вдоль задней стенки – ложковые. 12, 14, 16 ряды делаются по рисунку 10 ряда. На этом этапе еще делается каминная арка.

11

12

12 (продолжение)

13

14

15

16

17

На 17-м ряду, точно над установленными внизу, устанавливаются верхние декоративные решетки на вентиляционные выходы печи.

17 (продолжение)

На 18-й ряду – устанавливается задвижка на дымоотводный канал летнего хода (сзади горнила). Необходимое количество кирпичей: 9 шамотных и 55 обычных красных кирпичей.

18

19-22 слой делается сплошным покрывалом, оставляются только отверстия под дымоотводные каналы.

19

20

21

22

На 23 слое выкладываются кирпичи вокруг отверстий дымоходов. Ставятся 3 задвижки.

23

На этом этапе завершается подготовка широкой основы. И вот что получается в итоге:

Половина работы сделана

Дальше делается верхняя, трубообразная кладка.

На 24 слое задвижки фиксируются.

24

25-29 ряды делаются идентичными, они формируют вертикальный канал печи с дымоотводами.

25

26

27-28

29-36 ряды перекрывают горизонтальный канал, выполняются по единому рисунку.

29-30

31

На 32 ряду закряпляется очистная дверца.

32

33

34-35-36

На 37 слое завершается дымоотводный канал, ставятся задвижки.

37

На 38 слое задвижки перекрываются.

38

39-40 ряды – готовится основание трубы печи. Делается обычно из 10 кирпичей для каждого слоя.

39-40

Сушка

После завершения кладки русской печи надо будет провести процедуру сушки. Есть два способы. Можно, к примеру, распахнуть поддувальную дверку, вьюшки, задвижки (для создания сквозняка). Через 2 дня начинать топить камин при самой на низкой мощности (если камин дровяной, то использовать только сухие паллеты).

Работать печка при сушке должна по щадящему режиму: 2 раза в сутки по 40-60 минут ежедневно, пока стены не станут сухими на ощупь, а межкирпичный раствор не станет светлого цвета.

Стоит учитывать, что влага от сырого раствора будет испаряться. Нужно тщательно проветривать помещения после процедуры сушки. Если на стенках появляется конденсат, то воду надо вытирать тряпкой.

В зависимости от размеров печки сушка длится 4-7 суток. Затем можно начинать использовать печь в полную силу. Если начать включать камин на полную мощность без предварительной сушки, произойдет растрескивание стен.

Вывод

Устройство печки – сложно занятие. Зато в конце получится практичная, удобная конструкция, способная прогреть дом. Укладку кирпичей, монтаж камина можно сделать своими руками. Но если нет навыка, уверенности в конечном результате, тогда лучше доверить дело специалистам. Профессионалы предлагают русские печи с камином по типовым и индивидуальным проектам, а главное – они несут ответственность за работу, чего не бывает при самостоятельном изготовлении конструкции.
