Печь для бани своими руками – технологии изготовления и сооружения

Вопрос, можно ли сделать печь для бани своими руками, сегодня встречается нередко. Бум строительства загородных домов обязательно приводит к строительству небольших бань, в которых сердцем является печь. А так как основная масса застройщиков возводят дома своими руками, или, во всяком случае, активно в этом процессе принимают участие, то соответственно и печку для бани готовы сделать самостоятельно. В принципе, это не очень большая проблема. Самое главное – сделать выбор, ведь в банях обычно устанавливают печи или из кирпича, или из стали, или из чугуна.

Чугунный вариант отбрасываем сразу. Вне стен завода его не изготовить. И на этом поставим точку. А вот самодельная печь для бани из кирпича или стального листа – дело реальное. Поэтому рассмотрим обе модели в нашей статье.

Конструкция стальной печи

Итак, начнем сразу же с предупреждения. Металлическую печь в баню своими руками сделать можно, если вы являетесь неплохим сварщиком.

Соединения частей прибора обычно производится с помощью электросварки, к тому же сварка должна производиться не точечно, а пошовно. Только таким образом можно добиться полной герметизации стыков.

Теперь выбираем конструкцию. Даже, смотря на заводские образцы, даешься диву, каково же разнообразие предложений. А что уж говорить о самодельных вариантах. Что только не увидишь: круглые печки, квадратные, прямоугольные, вертикальные и горизонтальные, с открытой каменкой и закрытой. И самое главное, из чего их только не делают: из бочек, труб, листового железа. В общем, отечественный домашний мастер на славу разгулялся.

Кстати, на рынке встречались такие конструкции, которые предполагают различное расположение частей агрегата в разных комнатах здания бани: в парилке – каменка, топка в предбаннике, водогрейный бак в моечной. Чтобы выбрать определенную модель, вам необходимо соотнести ее с объемом бани, количеством помещений, условиями эксплуатации. Не забывайте и о декоративной части процесса.

Хотя это не самый важный момент, ведь даже самую плохенькую печку можно спрятать за кирпичной облицовкой, придав ей презентабельный внешний вид.

Сборка прибора

Мы предлагаем рассмотреть процесс сборки отопительного агрегата вот по этому чертежу (простая печь для бани).

Чертеж стальной печки

Размеры агрегата можно изменять в зависимости от необходимой мощности. Вам, в принципе, потребуется труба диаметром 500-700 мм с толщиною стенки не меньше 10 мм.

  • В трубе необходимо в самом низу сделать прямоугольное отверстие размером 20×5 см. Это будет поддувало.
  • Затем изнутри к стенкам чуть выше поддувала приваривается колосниковая решетка. Ее можно сделать своими руками, а можно приобрести готовую в любом строительном магазине.
  • Далее над поддувалом вырезается проем для топки. Потом на нее необходимо будет навесить дверцу, поэтому заранее позаботьтесь о петлях.
  • Определяете объем камеры сгорания и прямо над ней внутри привариваете еще одну колосниковую решетку, но лучше, если она будет усилена арматурой. Это место для укладки камней.
  • Чуть выше второй решетки с противоположной стороны делается отверстие, через которое можно будет поливать разогретые камни.
  • Заполняем каменку камнями.
  • Вырезаем из листового железа крышку, а в ней отверстие под дымоход. Устанавливаем ее над каменкой.

Самодельная печь из трубы

В принципе, печка готова, в таком виде ее уже можно устанавливать в баню и эксплуатировать. Но считается традиционно, что в устройство печи для бани обязательно должен входить и водогрейный бак. Его изготовить можно из точно такой же трубы. Отрезается кусок трубы и приваривается к крышке печки. В нижней части емкости приваривается сливной кран, через который можно будет набирать горячую воду. Дымоход проходит сквозь объем воды, нагревая ее. Дополнительно можно поверх бака установить точно такую же крышку, как и нижнюю.

Кстати, эту крышку можно сделать из двух частей: большой и малой. Большая часть будет статичная, через нее будет проходить дымоход. Малая же будет работать в качестве открывающего устройства, поэтому рекомендуется прикрепить ее к корпусу бака на петли. Хотя это не принципиально, крышка может просто сниматься, правда, это не очень удобно, ведь в процессе нагрева воды она сама станет горячей.

Итак, напоминаем, что основное требование к стальным печкам – это качество сварного шва. Именно от него зависит надежность прибора и герметичность всей его конструкции, ведь угарные газы и дым должны выходить только через дымоход, а не через стыки узлов.

Горизонтальный вариант с открытой каменкой

Конструкция кирпичной печки

Сразу же оговоримся, что сложность сооружения кирпичной печки зависит только от ее конструкции. Все остальное будет влиять на количество используемых материалов. Почему? Потому что печи для бани имеют разные размеры, зависящие от габаритов самой постройки, а, точнее сказать, габаритов его внутренних помещений. И чем больше по размерам комнаты, тем мощнее необходим прибор, а, значит, он также будет немалым.

В настоящее время в банях используют в основном две разновидности печек. Это угловые и пристроенные. По форме они друг от друга сильно отличаются, а это и понятно. А вот внутренняя конструкция практически идентична. Во всяком случае ее возводят по одной и той же технологии. Конечно, дополнения могут быть, и они в основном связаны с увеличением функциональности агрегата. Но это всего лишь дополнения, которые просто усложняют конструкцию и увеличивают количество используемых материалов.

Кирпичная печь

Итак, на что необходимо обратить внимание при сооружении кирпичной печки для бани?

  • Все поверхности, которые будут контактировать с открытым пламенем огня и с угарными газами, выкладываются только из шамотного кирпича.
  • Кладочный шов между обычным кирпичом и шамотным, а также между обычным и металлическими конструкциями, должен быть в пределах 6-10 мм.
  • Если в конструкции печи по чертежам должны использоваться половинки или четвертинки кирпичей, то они должны быть только заводского исполнения, отшлифованные с гладкими краями. Резать болгаркой цельный кирпич и подгонять его под необходимые размеры, а затем использовать в кладке запрещается. В другой кирпичной печке использовать их можно, но только не в банной.
  • Устанавливайте только чугунные колосники и дверцы. Этот металл дольше, чем сталь, продержится в бане, ведь здесь не только высокие температуры, но и повышенная влажность.
  • Решетку для каменки лучше всего изготавливать из мощных металлических профилей. Уголки здесь не подойдут, минимум швеллер, а лучше всего найдите рельсы. Правда, сварить их будет сложно, но можно скрепить детали болтовыми соединениями.
  • Кладка производится только на глиняном растворе, никакого цемента. Но это именно раствор, в котором обязательно присутствует песок. Соотношение – 1:1. При этом необходимо использовать горный песок или овражный, у которого частички в виде ребристых гранул. Речной песок для банных печей не подойдет. У его частичек окатанные грани. При высокой температуре раствор с его применением начинает трескаться.
    Кирпичная печь с водогрейным баком

    Внимание! При кладке первого ряда кирпичей, который укладывается на фундамент, используется цементный раствор.

  • Облицовывать такую печь надо только гладким кирпичом с округлыми углами. Такой кирпич поддерживает высокую тепловую отдачу и в процессе конвекции, и в процессе излучения.

Кстати, о глине. К ней особые требования. Чтобы узнать, какого она качества, и годиться ли для кладки кирпича на печь, необходимо провести тестирование готового материала. Для этого вам понадобится палка, к примеру, ручка швабры. Засуньте ее в глиняный раствор и вытащите. Если на ней остался равномерный слой глины толщиною 1,5-2,0 мм без разрывов, то это отличный материал. Если раствор стекает, то он тощий, если на поверхности палки остались комки и образовались бугры, значит, глина слишком жирная.

Мы вам советуем поменьше обращать внимание на все эти нюансы. Почему? Потому что в строительных магазинах сегодня можно приобрести готовые сухие смеси разной жирности.

Так что данная проблема сегодня отпадает сама собой. В хорошее время мы живем.

Необычная конструкция

Заливаем фундамент

Фундамент под кирпичную печь в баню надо заливать обязательно, потому что конструкция эта достаточно тяжелая и даже бетонное основание его может не выдержать. Поэтому рекомендуем вот такую технологию:

  • Откапываем котлован размерами больше размеров основания печки. Разница: 10-15 см, максимальная глубина 60-70 см.
  • Дно котлована утрамбовывается и засыпается щебнем средней фракции, который также утрамбовывается.
  • Устанавливается опалубка из досок, которые с внутренней стороны облицовываются рубероидом.
  • Производится заливка бетонного раствора, который необходимо проштыковать и утрамбовать с помощью вибромашинки.
  • В таком виде фундамент должен простоять семь дней, после чего можно снимать опалубку. А в общей сложности он должен простоять 28 дней. Не забываем его поливать хотя бы один раз в день водой, при этом держите его накрытым полиэтиленовой пленкой.
  • Далее поверх фундамента застилается сложенный в два слоя рубероид. Это гидроизоляция.

Фундамент под печку

Порядовка

Порядовка банной печи – самый сложный этап. Вся сложность заключается в том, чтобы ничего не перепутать. Существует достаточно большое количество различных схем кладки, так что надо просто знать одну из них и применять ее на практике. Внизу на фотографии показана голландская схема кладки, в которой перевязка швов делается только между рядами. В самом ряду перевязку можно не выполнять.

Порядовка банной печки

На какие моменты необходимо обратить особое внимание?

  • Первый ряд можно уложить на цементный раствор, а можно, как говориться, на сухую. Для этого на фундамент укладывается металлический лист, который сверху покрывается специальным картоном с базальтовой посыпкой. Толщина картона 4-6 мм.
  • Придерживайтесь размеров швов между шамотными кирпичами. Он должен быть в пределах 3 мм.
  • Иногда требуется подтесать углы кирпичей. Делать это можно болгаркой, только наденьте на нее круг по камню номером 220 или 240.
  • Обратите внимание на 22 позицию. Желтым цветом показана засыпка каменки. На схеме просто обозначено место засыпки, в реальности же она производится только после полной просушки агрегата и после проведения нескольких разгонных топок. Кстати, топку надо проводить только высококачественным топливом. Это могут быть сухие осиновые поленья или пеллеты. Время между топками 12 часов.
  • В первой растопке используется закладка 4-5 кг дров. Затем количество топлива с каждой топкой увеличивается до максимума. Если произошел большой перерыв между топками, к примеру, неделя, то начинать топить печку надо с треть загрузки. Если перерыв был больше месяца, тогда начинать надо с четверти, постепенно доводя до максимума.
  • Сушку рекомендуется проводить в течение двух-трех недель при температуре от +20°С до +30°С. О чем это говорит? Банную печь надо сооружать только в теплое время года.

Простая конструкция

Как видите, даже растопить банную печь надо по определенным правилам. Часто именно от вашего умения проводить кладку и правильно обслуживать агрегат зависит ее долгосрочная эксплуатация.

Итак, мы постарались ответить на волнующий многих вопрос: как сделать печь для бани самостоятельно? Все это достаточно сложно. И если вы в чем-то сомневаетесь, то не стоит даже задумываться над этим вопросом. Оптимальный вариант – накопить деньги и заплатить настоящему мастеру.

Самодельная печь для бани из трубы, баллона

Насколько дешевле обойдется самодельная металлическая печь для бани, по сравнению с заводской? Если даже металл купить, и оплатить работу сварщика, то как минимум, в два раза дешевле. Если метал «изыскать», и большинство работы сделать самостоятельно, то и стоимость изделия будет стремиться к нулю.

Кстати, буржуйка для бани изготовления «ближайший-монтаж» обойдется не меньше 300 у.е., купить самодельную «предельно-некрасивую» буржуйку – порядка 70 – 100 у. е. Что можно сделать самостоятельно, — рассмотрим чертежи для изготовления круглой печки из трубы для бани.



Принцип создания печи для бани из куска трубы

Корпус для печи проще всего изготовить из куска трубы большого диаметра, или из баллона, из небольшой бочки.

Простейшая печка для бани состоит из следующих основных элементов.

  • Топливника, в котором происходит горение дров и снабженного дверцей для подкладки топлива. Рекомендуемый диаметр 400 – 700 мм. Зола падает на поддон  сквозь отверстия в днище (через колосниковую решетку).

  • Вытяжной трубы, — дымохода, который служит также нагревателем каменки, воздуха в парилке и бака (может устраиваться вокруг дымохода), и затем выходит на крышу выше конька… Рекомендуемый диаметр не менее 150 мм.
  • Каменки – ограждения для банных камней, которое обычно открыто сверху, находится поверх топливника. Делается из обруча, декоративной металлической решетки, прутьев…



Простая печка из баллона для бани

В конструкции простой буржуйки для бани ничего лишнего – корпус топливника сделанный из баллона диаметром порядка 40 см, покупная дверца для поддувала, вваренная в нижней части. Днище баллона засверлено 13 мм отверстиями для просыпки золы. Приварены ножки 25 см высотой из арматуры 12 мм.

В верхней части приварена крышка с отверстием по центру под печную трубу. Патрубок дымохода 110 мм ввареный в крышку по центру.  По периметру корпуса топливника приварен обруч – лист 2 мм толщиной для создания каменки.

Здесь также приведена конструкция дверцы топливника с заслонкой для тяги, которую можно создать «от нечего делать», но обычно предпочитают пользоваться заводскими изделиями.

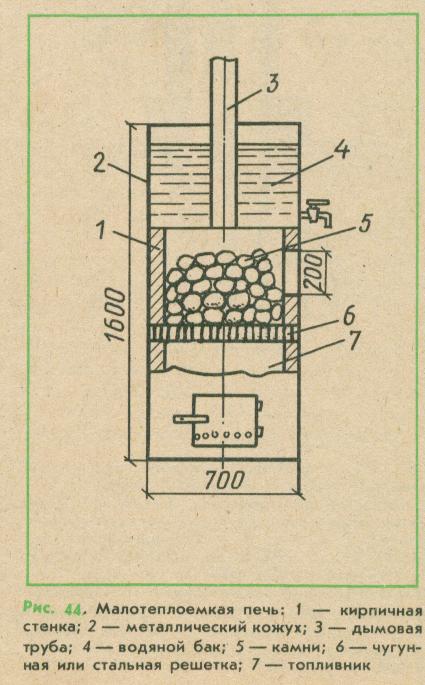

Простейшая печь из металла и кирпича для бани с повышенным КПД

Все конструкции простых печек из металла имеют КПД меньше 50%. Так как дым покидает зону теплообмена с весьма большой температурой и выбрасывается в атмосферу. Чем меньше температура выбрасываемых газов печи или котла, тем и выше КПД – больше энергии остается внутри помещения. Лучшим образом забрать энергию сгоревшего топлива – создать вокруг дымохода водяную рубашку.

Бак для подогрева воды в бане – обычное решение, но требующее точности исполнения от сварщика. На схеме приведена принципиальная конструкция совмещения металлического топливника или кирпичного топливника, который, кстати, проще сделать своими руками, если сваркой металла не занимаетесь.



Схема печи для бани с водяным котлом

Круглая печь для бани с каменкой и котлом для нагрева воды с КПД больше 50% представлена на рисунке ниже. На рисунке предлагаются конструкция печи в одном корпусе круглого сечения из нескольких секций — топливника, каменки, водогрейного бака.

На чертеже — конструкция теплогенераторас баком, который  нагревается за счет дымовых газов и воздуха поднимающегося от топливника через каменку.

Чертеж для изготовления печи для бани с каменкой и баком

Еще один вариант чертежа банной печки с той же идеей — поместить в одном трубном корпусе топливник, закладку камней и бак. Конструкция сложна в исполнении и требует квалификации от сварщика. Но в итоге, как на рисунке, готовая универсальная банная печь неплохой мощности с выдачей горячей воды… Отличная буржуйка для небольшой парилки.





Как делается печка из металла прямоугольной формы

Сваривать корпус прямоугольной формы из листов металла более трудоемкое и дорогостоящее занятие – много точных сварных швов и резки, подгонки металла, борьба с температурными искривлениями при варке… Но зато есть возможность создавать любые размеры и не быть привязанным к диаметру подобранных труб…

Смотрите видео, как создается печь для бани из листового металла.



порядовка, чертежи, схема печи > Домашнее инженерное оборудование

Невзирая на многообразие дровяных отопителей для бани из металла и чугуна, предлагаемых на рынке, традиционная конструкция печи из кирпича остается актуальной и востребованной. Это неудивительно, ведь она хорошо прогревает парную, долго сохраняет тепло и обеспечивает ее сухим паром. Также кирпичная печка помимо парилки может обогревать и 2—3 смежных помещения (моечную, предбанник). В данной статье мы расскажем, как правильно сложить печь для бани из кирпича своими руками, поделимся опытом в части подготовительных работ и устройства фундамента.

Виды печей для бань

В первую очередь нужно подобрать подходящий готовый проект печи. Опытные печные мастера умеют разpaбатывать собственные схемы применительно к условиям кладки и эксплуатации. Значит, нужно воспользоваться их опытом и взять готовую схему, а для этого надо понимать, какие существуют кирпичные печи для бани.

Четко классифицировать отопители по видам весьма затруднительно, их слишком много, но условно все разработки можно разделить на группы по таким критериям:

  • способ передачи тепла в помещение;
  • расположение каменки;
  • способ подогрева воды.

Эффективность теплоотдачи во многом зависит от конструкции и принципа действия отопителя. По данному критерию существующие виды печей можно поделить на:

  • кaнaльные: название явствует о том, что печка имеет один или множество каналов (газоходов) для дымовых газов. Последние, проходя по этим каналам, отдают тепло кирпичным стенкам. Газоходы могут проходить в теле печи как вертикально, так и горизонтально;
  • колпаковые печи И. В. Кузнецова: здесь принцип теплоотдачи иной, продукты горения отдают теплоту, скапливаясь в прострaнcтве под специально сделанным колпаком. Причем выйти оттуда они могут только после остывания, поэтому печь выходит очень теплоемкой.

Совет. Колпаковые печи весьма сложны в исполнении, домашнему мастеру без опыта построить такой вряд ли удастся. Поэтому новичку лучше начинать осваивать кладку кирпичных печей кaнaльного типа.

Засыпка из камней (каменка) может располагаться как внутри печи, так и быть открытой. На качество работы этот критерий особо не влияет. А вот способ подогрева воды может повлиять на длительность протапливания парной. Здесь существуют такие технические решения:

  • регистр из стальных труб или бак из нержавейки, встроенный в тело печи, а точнее, в газоход;
  • варочная плита: вода подогревается на ней в больших емкостях.

Нужно учесть, что хорошая печка из кирпича с варочной плитой хоть и прогреет парилку быстрее, но неудобства с горячей водой в кастрюлях не сравнить с проточным теплообменником внутри газохода, соединенным с накопительным баком.

Проекты печей для бань

Как уже говорилось, различных проектов кирпичных печей существует великое множество. Мы предложим несколько типовых схем, вы можете воспользоваться ними либо найти что-то подходящее в технической литературе. Итак, первая — схема печи для бани из кирпича с открытой каменкой и встроенным баком для нагрева воды:

Примечание. На этой схеме и в дальнейшем используются следующие условные обозначения:

Для возведения данной печи понадобится 415 шт. кирпича и такие комплектующие, как:

  • дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
  • дверки для прочистки 140 х 70 мм – 2 шт.;
  • бак из нержавейки 200 х 300 х 490 мм;
  • плита чугунная 410 х 410 мм;
  • решетка колосниковая 175 х 255 мм;
  • задвижка 120 х 230 мм и 2 задвижки 130 х 130 мм.

На следующей схеме показана порядовка банной печи:

Печь-каменка с греющей плитой

Данный отопитель для бани вместо встроенного бака оборудован плитой на 2 конфорки, а каменка находится в теле печи, прямо над топкой. Хотя конструкция предусматривает возможность установки внутреннего водогрейного котла, это отображают соответствующие схемы кладки печей для бань:

На строительство отопителя потребуется 650 кирпичей, а также печная фурнитура:

  • дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
  • дверки для прочистки 140 х 70 мм — 4 шт.;
  • плита чугунная 410 х 710 мм;
  • решетка колосниковая 175 х 255 мм;
  • круг стальной Ø20 мм – 3 м;
  • бак для воды из нержавеющей стали 220 х 380 х 630 мм – при необходимости.

В этом варианте порядовка кладки для печей выглядит следующим образом:



Банная печь с нижним прогревом

Это небольшая кирпичная печка, в силу особенностей конструкции требующая хорошего фундамента. По сути, на его устройство уйдет больше времени, чем на выполнение самой кладки. Вот схема отопителя в разрезе:

Помимо 260 шт. кирпичей на строительство еще понадобится:

  • дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
  • дверки для прочистки 140 х 140 мм – 2 шт.;
  • дверцы камеры для камней 210 х 250 мм – 2 шт.;
  • плита чугунная 410 х 410 мм;
  • решетка колосниковая 175 х 255 мм;
  • задвижки 130 х 240 мм и 130 х 130 мм.



Подготовка к возведению печи

Прежде чем начать строительство кирпичной печи в бане, нужно приготовить необходимые инструменты и материалы. Комплект инструментов, требующийся для работы, изображен на рисунке:



Как видно из рисунка, в наборе должны присутствовать инструменты для колки и усадки кирпичей (кирка, молоточек), для работы с раствором (кельма, терка) и различные мерительные устройства (рулетка, уровень).

Для справки. Современные печники вместо колки камней киркой зачастую используют отрезные машины – станки, болгарки.

Кроме инструмента, построить печь помогут кое-какие приспособления:

  • сито, чтобы просеивать песок;
  • небольшая емкость, в ней замачивают кирпичи;
  • различные подмости или козлы.

Какой кирпич использовать для банной печи?

Надо понимать, что печь в бане будет  работать в более экстремальных режимах, чем обычная печка для обогрева дома. А значит, кладочный кирпич следует подбирать хорошего качества, без повреждений, сколов и трещин, лучше всего – с гладкими ложковыми гранями (см. рисунок ниже). Для строительства печей применяют 2 вида кирпича: красный керамический полнотелый и огнеупopный (шамотный). Размеры стандартного кирпича – 250 х 120 х 65 мм, ориентировочный вес – 3.5 кг.

1 м3 стандартного керамического кирпича содержит примерно 480 камней общим весом 1700 кг. Однако, некоторые проекты кирпичных печей могут предусматривать использование камней нестандартного размера, что показаны ниже на рисунке:

Совет. Покупая кирпич, берите его с некоторым запасом на отбpaковку. Величина запаса зависит от качества материала, а еще – от умения мастера точно и правильно его колоть или отрезать. Неопытному печнику запас нужен больше.

Кладочный раствор

Печная кладка кирпича до трубы выполняется исключительно на глиняном растворе, без цемента. Чтобы его приготовить, нужно взять одинаковое количество просеянного песка и очищенной от примесей глины (то есть, пропорция – 1: 1), перемешать и добавить воду. Хорошая консистенция – это когда раствор легко съезжает с лопаты, но при этом в нем нет лишней воды.

Совет. Начинающему мастеру лучше приобрести готовую строительную смесь для кладки печей.

Глину также можно взять из ближайшего оврага и подготовить своими руками. Ее потребуется замочить в корыте на 2—3 дня, а затем тщательно перемешать и вручную продавить смесь сквозь сито, отделяя камни и прочие инородные фpaкции. Количество воды для замачивания принимается в соотношении 1 : 1 к глине. Что же касается кладки топливника из шамотного кирпича, то здесь понадобится столь же огнеупopный раствор. Для его приготовления вместо песка в глину добавляют мелки шамот в той же пропорции.

Строительство банной печи

Любая, даже самая простая печь для бани требует надежного основания. Как правило, основанием служит фундамент, хотя в некоторых случаях его устройство не требуется, печку ставят прямо на пол, проложив лист асбеста и металла. Это допускается, когда общий вес сооружения с трубой не превышает 750 кг либо фундамент самого здания представляет собой монолитную плиту. В прочих случаях нужно отдельное основание, находящееся не ближе 50 (а лучше 150 мм) от фундамента здания.

Совет. Еще перед устройством фундамента учитывайте, что все дровяные печи должны размещаться от строительных конструкций на определенном расстоянии во избежание пожара, как это показано на рисунке:



Проще всего залить такую же плиту из бетона под размер печи, равномерно распределив всю ее нагрузку на грунт. Для этого выкапывается яма глубиной не более 30 см, дно ее утрамбовывается, а затем насыпается щебень на высоту 100 мм. Далее, из цементно-песчаного раствора заливается подбетонка толщиной до 7 см, а после ее застывания устанавливается опалубка и арматурный каркас. Затем в получившуюся форму укладывается бетон на оставшуюся высоту. Полное отвердевание бетона – 3 недели.

Далее, чтобы выложить кирпичную печь, надо придерживаться таких правил:

  • каждый кирпич перед укладкой замачивать в емкости с водой;
  • раствор наносить не на камень, а на предыдущий ряд;
  • кирпич класть гладкой стороной к дымовому каналу;
  • каждый ряд вначале раскладывать без раствора для подгонки камней;
  • остатки раствора убирают, а с внутренней поверхности смывают и вытирают насухо каждые 3—4 ряда;
  • проверку горизонтали и вертикали выполняют на каждом ряду.

Важно! Если малогабаритные печи имеют топливник из огнеупopного кирпича, что шамотную и обычную кладку не перевязывать! Меж ними оставляют зазор, наполняемый раствором с молотой минеральной ватой.

После окончания кладки ей дают просушиться пару дней, после чего делают пробную растопку небольшим количеством дров. Когда сырость уйдет окончательно, печь можно топить полноценно.

Заключение

В принципе, сложить печь небольших размеров для бани, что имеет простую конструкцию, сможет любой малоопытный печник или даже новичок, коими являются пpaктически все домовладельцы. Совет напоследок: перед строительством не ограничивайтесь изучением литературы, проконсультируйтесь дополнительно с опытным мастером.

Самодельные чугунные печи для бани

Чугунные печи для бани

При возведении на загородном участке небольшой баньки, ее владелец для обогрева и поддержания правильной температуры в парной предпочитает устанавливать компактные металлические печурки-каменки. Лучшими среди металлических печей считаются чугунные устройства. В числе преимуществ чугунных печей следует назвать:

  • Уникальную способность чугунных стенок аккумулировать тепло от топлива;
  • Равномерную передачу тепла в помещение;
  • Простой способ топки чугунных печей;
  • Отсутствие деформаций стенок от сильного жара вследствие их значительной толщины;
  • Увеличенный по сравнению с печами из других металлов срок эксплуатации.

К числу неприятных для хозяина баньки моментов относится довольно значительная стоимость банной печки из чугуна. Поэтому народные умельцы часто чугунные печи изготавливают самостоятельно.



Схема чугунной печи для бани

Сооружение самодельной обогревательной конструкции для собственной баньки начинается для мастера с составления схемы. Задача этой процедуры – предварительное расположение основных элементов конструкции:

  • Топливной камеры, в которой будут гореть дрова;
  • Каменки – конструкции, в которой помещается некоторое количество диких камней, чтобы поддавать пар;
  • Емкости для создания запаса подогретой воды;
  • Дымовой трубы.

Здесь же указывается место для дверцы топки, поддувала, решетки колосника и остальных элементов. Схемы самодельных печей из чугуна можно обнаружить на тематических форумах или веб – сайтах в интернете. Существуют три типа устройства чугунной печи:

  • Закрытая – когда каменка скрыта внутри корпуса печи;
  • Открытая – когда камни расположены на виду, обычно внутри металлической сетки или корзины;
  • Комбинированная, когда каменку можно при необходимости открывать или, наоборот, закрывать.



Чертежи чугунной печи для бани

Чертеж, в отличие от схемы, содержит указание размеров каждой из деталей. Чертеж составляется на основе измерений площади конкретного банного помещения. Домашний мастер обычно чертит чертеж своими силами, либо адаптирует существующий чертеж действующего агрегата под собственные потребности. Вариант подходящего чертежа находится в интернете. Лучше выбирать подробный чертеж с качественными комментариями и описанием последовательности действий.

Для составления чертежа важно решить, из какого материала предстоит создавать отопительное устройство: из чугунных листов (пластин) или из фрагмента чугунной трубы. Более удобными в эксплуатации признаны прямоугольные печи, изготовленные методом сварки из отдельных листов. На чертеже указывается расположение главных элементов – топки и бака для запаса воды. Место для каменки обычно определяется над топкой. Дымовая труба проходит через емкость для воды, чтобы отдавать ей тепло.

Установка чугунной печи для бани

Печь из чугуна обладает значительной массой, поэтому перед тем, как установить ее на отведенное место, следует подготовить надежную площадку. Пол требует дополнительного укрепления, чтобы внезапная деформация не нарушила функционирование устройства. На полу можно выложить площадку из кирпича, скрепленную цементом, либо специально изготовить фундамент из бетона. Конструкцию печи по отдельным элементам создают в мастерской, и собирают в единое целое уже на месте. В процессе сборки особое внимание придется уделить сварочным швам, чтобы они были выполнены без ошибок. Для безопасной эксплуатации чугунную печь отделяют от помещения парной кирпичным экраном.

Печи марки «Царь-Печи»

Что может помешать изготовить печь своими руками? Во-первых, отсутствие навыков, во-вторых, плотная занятость на основной работе. Для занятых любителей отдыха в парной торговая марка «Царь-Печи» предлагает несколько моделей специализированных обогревательных устройств. От печей самодельных их отличает качество исполнения и стильный внешний облик. От печей других производителей – более низкая стоимость при неизменном качестве продукции.

Преимущества печей марки «Царь-Печи»:

  • Каждая из моделей рассчитана на конкретную площадь обогреваемого помещения;
  • Объем топки печей рассчитан на использование дров длиной до 75 сантиметров, что очень удобно при самостоятельной заготовке поленьев;
  • Толстые (8 мм) стенки из цельной металлической трубы не подвержены деформации даже от сильного жара;
  • Быстрый прогрев помещения парной – за 45-60 мин, и стабильное поддержание температуры в парильном помещении;
  • Собственное производство отопительных банных устройств позволяет удерживать стоимость в параметрах, доступных для массового потребителя.

Печи нашей компании обеспечат легкий пар, создадут комфортный микроклимат для национального российского отдыха, и помогут сохранить здоровье на долгие годы!



Amazon.com: Нагреватель для сауны VEVOR 2KW Печь с сухим паром 110–120 В с внутренним контроллером для макс. 105,9 кубических футов Домашний гостиничный спа-душ: патио, лужайка и сад

4,0 из 5 звезд Идеальная каменка для правильной сауны (учитесь на моих ошибках)
По SW, 12 марта 2021 г.

Эта каменка для сауны идеальна, если у вас есть подходящая сауна и вы изучаете, как ее устроить; я.е. скалы, вентиляция и изоляция. Я построил сауну 4х4х7 футов (немного больше, чем рекомендуется для каменки), и в середине зимы в Колорадо она нагревается до 170 °. У компании также есть видео для инстилляции на их веб-сайте, которое я бы порекомендовал посмотреть. Но вот что я узнал при установке этой каменки:

1) Купите хорошие камни для сауны. В комплект обогревателя ничего не входит, и да, они жизненно важны. Камни – это сердце сауны, и обогреватель нужен только для того, чтобы нагреть их.Без хороших камней для сауны это просто очень опасная каменка. Не забудьте также правильно сложить камни, вам понадобятся разные размеры от 2 до 5 дюймов. Меньшие проходят между катушками, а большие – сверху. Сложите их достаточно плотно, чтобы не давить на катушки, но достаточно свободно, чтобы воздух мог легко проходить через них. Если вы сложите их слишком плотно, устройство перегреется и выключится, прежде чем камни станут достаточно горячими.

2) Да, вы должны подключить его самостоятельно или попросите кого-нибудь сделать это за вас.Если вы делаете это самостоятельно, убедитесь, что у вас есть подходящие «вилочные» разъемы (5 долларов в хозяйственном магазине) и используйте достаточно толстый провод, чтобы выдержать напряжение 110 В и 18,2 А.

3) Это причина 4 звездочки вместо 5, в инструкции отстой. По сути, они бесполезны, потому что они общие для обогревателей этой компании в целом, все они на 220 В. Но вот все, что вам нужно знать для установки нагревателя:

-Посмотрите видео по установке, размещенное компанией для этой модели.
-Перед первым использованием дайте обогревателю поработать несколько минут без камней, чтобы сжечь весь мусор, оставшийся от производственного процесса.
-Используйте размеры расстояния до стены, напечатанные на накладке на передней части сауны.
-Не пытайтесь подключить его самостоятельно, если не знаете, что делаете.
-Убедитесь, что вы подключаете или подключаете выключатель на 20 А. При использовании этот обогреватель потребляет 18,2 ампер; некоторые выключатели рассчитаны только на 15 ампер, и использование этого нагревателя приведет к срабатыванию выключателя на 15 ампер.
-Если вы подключаете его к вилке и вставляете в розетку, обязательно используйте розетку с защитой GFCI. В этом нет необходимости, но этот обогреватель потребляет много энергии, и вы будете намного счастливее, не беспокоясь о том, что что-то пойдет не так и ваша сауна / дом сгорит.

Помимо этого, всегда важно проводить исследования. Я час за часом изучал дизайн, конструкцию и использование сауны. Чем больше у вас знаний, тем успешнее вы будете (в этом и в чем угодно). Надеюсь, эти советы помогут вам ответить на некоторые начальные вопросы.

Подключение электрической сауны | Инструкции по простой установке

Вне зависимости от того, приобрели ли вы электрическую сауну в виде комплекта для сауны, или мы производим для вас сборку, для подключения сауны-бочки к электросети необходим лицензированный электрик.

Этот обзор предназначен для электриков, которые будут выполнять электромонтаж, а также предлагает клиентам некоторое представление о том, чего ожидать в процессе. В большинстве случаев это очень простой процесс.

Обеспечение наличия емкости на вашей панели

Наши бочковые сауны с внутренними помещениями 6 футов 5 дюймов или 7 дюймов требуют подключения 240 В, 40 А, для питания каменки 7,5 кВт. Наши большие сауны (например, комнаты 8’5 ″ и 9’6 ″) требуют 240 В, 50 А, для питания обогревателя мощностью 9 кВт. Большинство домов имеют достаточную мощность на своем главном выключателе, чтобы справиться с этой мощностью, и для контекста это примерно то же обслуживание, которое потребовалось бы для гидромассажной ванны.

Сколько стоит электрическая сауна?

Электрические бочки сауны очень эффективны с точки зрения энергопотребления.В большинстве наших агрегатов используется обогреватель мощностью 7,5 кВт.

Электроэнергия обычно оценивается в кВтч или киловатт-час , что составляет киловатт x час. Это, в свою очередь, означает, что для 1-часового сеанса сауны максимальное потребление электроэнергии составит 7,5 кВт x 1 час = 7,5 кВт-ч.

На момент написания этой статьи тарифы BC Hydro составляли 9 центов за кВтч.

Теперь, объединив все это, мы получим: 9 центов / кВт · ч x 7,5 кВт · ч = 0,67 доллара. Теперь следует отметить одну вещь: когда сауна достигает желаемой температуры, нагреватель выключается до тех пор, пока температура немного не упадет, после чего температура снова включается на короткое время, чтобы оставаться на желаемой температуре.Это означает, что нагреватель не будет работать в течение всего сеанса сауны, так что вы, вероятно, рассчитываете примерно на 50 центов за сеанс сауны.

TLDR: Вы рассчитываете менее чем за 67 центов за час в сауне, исходя из цен на электроэнергию Hydro BC.

Инструкции по подключению сауны

При сборке сауны вся проводка между каменкой и дисплеем / контроллером проложена нами заранее. Если вы выполняете сборку самостоятельно, необходимо подключить 6 проводов с цветовой кодировкой, чтобы панель дисплея и термостат могли взаимодействовать с нагревателем сауны.

Руководство по эксплуатации для обогревателей мощностью 7,5 и 9 кВт можно найти здесь

  1. Электрик должен будет установить в вашу панель подходящий прерыватель (40A или 50A). Согласно руководству по нагревателю, этот НЕ должен быть выключателем GFI.
  2. Необходимо провести кабель подходящего калибра к задней стене, где будет располагаться сауна. Обычно электрики используют кабель 8-3 или 6-3 TECK, так как он армирован и рассчитан на работу вне помещений.При необходимости его также можно окопать. При установке в закрытых помещениях, при условии, что это соответствует нормам для данной зоны, электрики иногда прокладывают кабель внутри ПВХ или металлического кабелепровода.
  3. Кабель должен заканчиваться на задней стенке бочковой сауны, где электрик подключит устройство отключения (предоставляется электриком). Что-то вроде устройства защиты цепи SIEMENS, которое стоит 26 долларов от RONA или Home Depot, подходит для этого приложения.
  4. Наконец, электрик подключит провода L1 и L2 (красный и черный) от разъединительной коробки к контактору сауны, который находится в соединительной коробке из ПВХ (установлен на задней стене сауны).Открытый заземляющий провод в распределительной коробке из ПВХ также необходимо подключить к оголенному заземляющему проводу, идущему от разъединительной коробки.
  5. Вот и все!
Типовая разводка На задней стенке бочки сауна выглядит так.

Примечание о закапывании / прокладывании траншейных кабелей TECK : В большинстве юрисдикций требуется, чтобы верх траншеи кабеля находился на 18 ″ ниже уровня земли. Некоторые клиенты предпочитают выкопать траншею для себя или попросить ландшафтного дизайнера выкопать траншею в том месте, где будет уходить задняя стена сауны.В этом случае настоятельно рекомендуется сначала проконсультироваться со своим электриком, чтобы убедиться, что траншея соответствует нормам и выбран разумный путь для траншеи.

ВСЕГДА ЗВОНИТЕ, ПРЕЖДЕ ЧЕМ НАКОНЯТЬ ! Никогда не начинайте копать, не позвонив в местные органы власти, чтобы убедиться, что на вашем участке нет газовых линий, электрических кабелей, линий передачи данных или других подобных опасностей. Это может быть очень дорогостоящей и даже опасной ошибкой. Вот несколько полезных ресурсов, которым можно позвонить, прежде чем начинать копать в Канаде:

Есть еще вопросы? Не стесняйтесь, напишите нам по адресу [электронная почта защищена] или позвоните нам по телефону (604) 825-1443.Кроме того, посетите нашу страницу часто задаваемых вопросов, чтобы получить ответы на другие вопросы о том, как приобрести бочкообразную сауну или комплект для сауны для вашего дома.

ЭЛЕКТРИЧЕСКАЯ КАМЕНКА: КОНТАКТОРНЫЕ КОРОБКИ: CONTROL

 Руководство по установке и эксплуатации HELO CAVA D
ЭЛЕКТРИЧЕСКАЯ КАМЕНКА:
1118-60-0405
1118-90-0405
КОНТАКТОРНЫЕ КОРОБКИ:
WE 3
МР 4-1
СР 4-3
400 В - 415 В 3N ~ макс. 9 кВт
230 В - 240 В 1N ~ / 2 ~ макс 6 кВт
230 В 3 ~ макс 9 кВт
ПАНЕЛИ УПРАВЛЕНИЯ:
1601-12 (RA 12 Digi II)
1601-13 (RA 13 Digi I)
1601-16 (RA 16 Easy)
1601-18 (RA 18 Midi)
314 SKLT 45 А
2
Руководство по установке и эксплуатации HELO CAVA D
СОДЕРЖАНИЕ
1.Краткое руководство по эксплуатации электрокаменки
3
1.1.
Проверьте перед тем, как принять сауну
3
1.2.
Работа органов управления электрокаменкой
3
2. Информация для пользователей
3
2.1.
Сауна
3
2.2.
Рекомендуемая вентиляция сауны
3
2.3.
Отопление сауны
3
2.4.
Камни для каменки
4
2.5.
Если электрокаменка не нагревается
4
3. Инструкция для установщика
5
3.1.
Подготовка к установке электрокаменки
5
3.2.
Установка
5
3.3.
Различные этапы установки
6
3.4.
Рекомендуемая вентиляция сауны
7
3.5.
Подключение электрокаменки к электросети
7
3.6.
Тумблер электрического отопления
8
3.7.
Безопасные расстояния для каменки сауны
8
3.8.
Расположение соединительной коробки для соединительного кабеля в сауне
9
4. Список запчастей HELO ROXX
12
5. ROHS
13
Изображения и таблицы
Изображение 1 Монтаж каменки сауны
6
Изображение 2 Рекомендуемая вентиляция сауны
7
Изображение 3 Безопасные расстояния
8
Изображение 4 Расположение соединительной коробки
9
Изображение 5 Основное изображение
10
Изображение 6 Схема подключения электрокаменки
11
Таблица 1 Безопасные расстояния
8
Таблица 2 Соединительный кабель и предохранители
9
Руководство по установке и эксплуатации HELO CAVA D
3
1.Краткое руководство по эксплуатации электрокаменки
1.1. Проверьте перед тем, как принять сауну
1.
2.
3.
Помещение сауны подходит для принятия сауны.
Дверь и окно закрыты.
Каменка для сауны покрыта камнями, соответствующими рекомендациям производителя, нагревательные элементы
покрыты камнями, и камни сложены редко.
ПРИМЕЧАНИЕ! Керамические камни не допускаются.
Приятная, мягкая температура в сауне составляет около 70 ° C.
Переставляйте камни для сауны не реже одного раза в год и заменяйте все обветренные камни.Это улучшает циркуляцию воздуха между
камни, что продлевает срок службы нагревательных элементов.
При возникновении проблем обращайтесь в магазин гарантийного обслуживания производителя.
Для получения дополнительной информации о том, как пользоваться сауной, посетите наш веб-сайт www.helo.fi
1.2. Работа органов управления электрокаменкой
Главный выключатель расположен сбоку на контакторной коробке. Знак показывает положение переключателя. (0 я)
См. Инструкции по эксплуатации конкретной панели управления.2. Информация для пользователей
Лица с ограниченными физическими и умственными способностями, сенсорными нарушениями или с небольшим опытом и знаниями о том, как устройство
эксплуатируется (например, дети), следует управлять устройством только под присмотром или в соответствии с инструкциями, данными лицами в
ответственность за их безопасность.
Убедитесь, что дети не играют с электрокаменкой.
2.1. Сауна
Стены и потолок сауны должны быть хорошо утеплены. Все поверхности, накапливающие тепло, например, кафельная плитка и
оштукатуренные поверхности необходимо утеплить.Внутри сауны рекомендуется обшивка деревянными панелями. Если есть жара
элементы хранения в сауне, такие как декоративный камень, стекло и т. д., обратите внимание, что эти элементы могут продлить предварительный нагрев
даже если сауны хорошо изолированы (см. стр. 5, раздел 3.1. Подготовка к установке электрокаменки).
2.2. Рекомендуемая вентиляция сауны
См. Инструкции по вентиляции на странице 7.
2.3. Отопление сауны
Перед включением электрокаменки убедитесь, что помещение подходит для приема сауны.При нагревании в первый раз
Время от времени электрокаменка может издавать некоторый запах. Если вы почувствуете запах во время нагрева электрокаменки, отключите сауну.
на короткое время обогреватель и проветрите комнату. Затем вы можете снова включить электрокаменку. Нагрев сауны следует начинать ориентировочно.
за час до того, как вы планируете принять сауну, чтобы камни успели как следует нагреться и воздух равномерно прогрелся в
сауна.
Не кладите никакие предметы на электрокаменку. Не сушите одежду на электрокаменке или где-либо поблизости от нее.Руководство по установке и эксплуатации HELO CAVA D
4
2.4. Камни для каменки
Качественные камни соответствуют следующим требованиям:
1.
2.
3.
Камни для сауны должны выдерживать нагревание и колебания температуры, вызванные испарением воды, брошенной на камни.
Перед использованием камни следует промыть, чтобы не было запаха и пыли.
Камни для сауны должны иметь неровную поверхность, чтобы обеспечить большую поверхность для испарения воды.
4.
Камни для сауны должны быть достаточно большими, размером около 50–80 мм, чтобы между камнями была хорошая вентиляция.Этот
продлевает срок службы нагревательных элементов.
5.
Камни для сауны следует складывать редко, чтобы улучшить вентиляцию между камнями. Не гнуть нагрев
элементы вместе или напротив рамы.
Регулярно переставляйте камни (не реже одного раза в год) и заменяйте мелкие и разбитые камни новыми, более крупными.
Камни складываются таким образом, чтобы они закрывали нагревательные элементы. Однако не кладите на нагревательные элементы большую кучу камней.
Чтобы узнать о достаточном количестве камней, обратитесь к Таблице 1 на странице 8.Любые мелкие камни в пакете камней нельзя класть на
каменка для сауны.
Гарантия не распространяется на дефекты, возникшие в результате плохой вентиляции из-за мелких и плотно уложенных камней.
Керамические камни не допускаются. Они могут повредить электрокаменку, на что не распространяется гарантия.
2.5. Если электрокаменка не нагревается
Если электрокаменка не нагревается, убедитесь, что:
- питание включено;
- главные предохранители электрокаменки исправны;
- есть ли сообщения об ошибках на панели управления.В случае появления сообщения об ошибке на панели управления, пожалуйста, обратитесь к контроллеру.
панельные инструкции.
Руководство по установке и эксплуатации HELO CAVA D
5
3. Инструкция для установщика
ЛИЦО, УСТАНАВЛИВАЮЩЕЕ КАМЕНКУ, ДОЛЖНО ОСТАВИТЬ ДАННУЮ ИНСТРУКЦИЮ В ПОМЕЩЕНИИ ДЛЯ
БУДУЩИЙ ПОЛЬЗОВАТЕЛЬ.
3.1. Подготовка к установке электрокаменки
Перед установкой электрокаменки проверьте следующее.
3
1. Соотношение мощности каменки (кВт) и объема сауны (м). Рекомендуемые объемы представлены в таблице 1.
на странице 8.Запрещается превышать минимальный и максимальный объемы.
2. Высота сауны должна быть мин. 1900 мм.
3. Неутепленные и каменные стены увеличивают время предварительного нагрева. Каждый квадратный метр оштукатуренной поверхности потолка или стены добавляет
1,5 - 2 м3 к объему сауны.
4. На странице 9 Таблица 2 найдите подходящий предохранитель (A) и правильный диаметр кабеля питания (мм²) для сауны.
подогреватель, о котором идет речь.
5. Соблюдайте указанное безопасное расстояние вокруг электрокаменки. См. Таблицу 1 на странице 8.6. Вокруг электрокаменки должно быть достаточно места для технического обслуживания. Также дверной проем можно рассматривать как
зона обслуживания.
3.2. Установка
При установке электрокаменки соблюдайте требования по безопасному расстоянию на стр. 8. Тонкая панель не подходит для монтажа
база; монтажное основание за панелью должно быть усилено деревом. Минимальные зазоры, указанные на стр. 8, должны
соблюдать правила, даже если материалы стен сауны негорючие.
Стены или потолок нельзя облицовывать гипсокартоном, армированным волокном, или другой легкой облицовкой, поскольку они могут вызвать
пожароопасность.Установите электрокаменку так, чтобы табличка и предупреждения можно было прочитать даже после установки.
Панели управления устанавливаются за пределами сауны, за исключением контроллера Midi, который устанавливается на стене.
рядом с электрокаменкой. См. Более подробные инструкции по установке в руководстве по установке и эксплуатации блока управления.
панель.
Допускается использование только одной каменки на одну сауну.
6
Руководство по установке и эксплуатации HELO CAVA D
3.3. Различные этапы установки
Диаметр сверла.o 3,5 мм
Мин.
240 240 мм
Регулировочные ножки можно отрегулировать на 15 мм, если пол
склонен. После монтажа убедитесь, что обе регулировочные ножки
равномерно по полу.
Расстояние между отверстиями для крепления в стене составляет
240мм.
Детали для настенного монтажа:
- стопорные клинья для каменки (А)
- настенное крепление (B)
- саморез для листового металла 4,2 х 13 мм
- строительный винт 6 х 40 мм
2 шт.
1 шт.
2 шт.
2 шт.
Мин. 750 мм Макс. 765 мм
При вбитых регулировочных ножках монтажная высота
Настенное крепление каменки для сауны находится на высоте 750 мм от пола.240 мм
Проденьте стопорные клинья (A) через отверстия в нагревателе так, чтобы
что входящая часть повернута вверх.
А
Настенное крепление (B) прикрепляется к стене так, чтобы отверстия
в местах крепления стопорных клиньев вверх.
Крепление также можно прикрепить непосредственно к электрокаменке.
Отметьте расположение шурупов на стене и, если
необходимо просверлить небольшие отверстия и смонтировать сауну
затем прикрепите обогреватель к стене с помощью прилагаемых шурупов.
На картинке показано, как крепить настенное крепление к
электрокаменка.Стопорные клинья прикреплены к
настенное крепление с помощью шурупов для листового металла.
Изображение 1 Монтаж каменки сауны
B
7
Руководство по установке и эксплуатации HELO CAVA D
3.4. Рекомендуемая вентиляция сауны
5
C
C
А
C
C
AA
5
7
4
2
6
1
1000 мм
мин
500 мм
1
4
B
B
3
3
1
Изображение 2 Рекомендуемая вентиляция сауны
1. Сауна
3. Электрическая каменка для сауны.
5. Выхлопной дымоход или канал
2. Санузел
4. Выпускной клапан.
6. Дверь в сауну.
7. Здесь можно установить вентиляционный клапан, который будет закрыт во время нагрева сауны и во время купания.Впускное отверстие может быть расположено в зоне A. Убедитесь, что поступающий свежий воздух не будет мешать (то есть охлаждать) сауну.
термостат обогревателя под потолком.
Зона B служит зоной приточного воздуха, если сауна не оборудована принудительной вентиляцией. В этом случае выпускной клапан
устанавливается минимум на 1 м выше впускного клапана.
НЕ УСТАНАВЛИВАЙТЕ ВПУСКНОЙ КЛАПАН В ЗОНЕ C, ЕСЛИ УПРАВЛЯЮЩИЙ ТЕРМОСТАТ КАМЕНКИ НАХОДИТСЯ В
ТАКАЯ ЖЕ ЗОНА.
3.5. Подключение электрокаменки к электросети
Электрокаменка должна быть подключена к сети квалифицированным электриком в соответствии с действующими нормативами.В
Каменка для сауны подключается через полупостоянное соединение. Используйте кабели H07RN-F (60245 IEC 66) или соответствующего типа.
Другие выходные кабели (сигнальная лампа, тумблер электрического обогрева) также должны соответствовать этим рекомендациям. Не используйте ПВХ
изолированный кабель в качестве соединительного кабеля для электрокаменки.
Допускается использование многополюсного (например, 7-полюсного) кабеля при одинаковом напряжении. При отсутствии отдельного предохранителя управляющего тока
диаметр всех кабелей должен быть одинаковым, т.е. в соответствии с передним предохранителем.Соединительная коробка на стене сауны должна находиться в пределах минимального безопасного расстояния, установленного для электрокаменки.
Максимальная высота соединительной коробки составляет 500 мм от пола. См. Стр. 9 Изображение 4 Расположение соединительной коробки.
Если соединительная коробка расположена на расстоянии более 500 мм от обогревателя, максимальная высота составляет 1000 мм от пола.
8
Руководство по установке и эксплуатации HELO CAVA D
Сопротивление изоляции каменки:
Нагревательные элементы электрокаменки могут поглощать влагу из воздуха, например.грамм. во время хранения. Это может вызвать токи утечки. В
влага уйдет после нескольких сеансов нагрева. Не подключайте питание нагревателя через прерыватель замыкания на землю.
Однако при установке электрокаменки соблюдайте действующие правила электробезопасности.
3.6. Тумблер электрического отопления
Тумблер электрического отопления применяется в домах с системой электрического отопления.
Коробки контакторов имеют разъемы для управления тумблером электрического обогрева. Пожалуйста, обратитесь к контакторной коробке.
инструкции по установке для получения дополнительной информации.3.7. Безопасные расстояния для каменки сауны
ПРИМЕЧАНИЕ! Термостат устанавливается на расстоянии 40 мм от потолка посередине электрокаменки.
Датчик
OLET
19
*) 40
(мм)
*) Абсолютный
измерение
(мм)
1070
*) = определенная мера
100
490
100
280
D
1900 г.
830
10
Максимум
450
10
Максимум
450
Изображение 3 Безопасные расстояния
Таблица 1 Безопасные расстояния
Рост
мин.
На
боковая сторона
Спереди
К
потолок
Безопасные расстояния мин.
Максимум.
кВт
6,0
9,0
Сауна
мин.
Власть
м3
5
9
м3
10
13
мм
1900 г.
1900 г.
мм
100
100
D
мм
300
350
мм
1070
1070
Достаточная сумма
камней
приложение.кг
38
38
9
Руководство по установке и эксплуатации HELO CAVA D
Власть
кВт
6,0
9,0
Предохранитель
Подключение электрокаменки
кабель
H07RN-F /
60245 МЭК 66
мм2
400 - 415В 3N ~
А
3 х 10
3 х 16
5 х 1,5
5 х 2,5
Предохранитель
Каменка для сауны
соединительный кабель
H07RN-F /
60245 МЭК 66
мм2
230 В 3 ~
Каменка для сауны
соединительный кабель
H07RN-F /
60245 МЭК 66
мм2
230-240 В 1N ~ / 2 ~
А
3 х 16
3 х 25
4 х 2,5
4x6
3x6
---
Предохранитель
А
35 год
-
Таблица 2 Соединительный кабель и предохранители
3.8. Расположение соединительной коробки для соединительного кабеля в сауне
100
А
Каменка для сауны
3.1
2.
500 мм
3.
200 мм
500 мм
100
А
2.
Изображение 4 Расположение соединительной коробки
100 = указанное минимальное безопасное расстояние
1. Рекомендуемое место для соединительной коробки.
2. Силуминовая коробка, рекомендованная в этой области.
3. Этого места следует избегать. Всегда используйте силуминовый ящик.
В других местах используйте термостойкие коробки (T 125 ° C) и термостойкие кабели (T 170 ° C). В соединительной коробке не должно быть
препятствия. При установке соединительной коробки в зонах 2 или 3 соблюдайте инструкции и правила местного энергетического предприятия.
поставщик.10
Руководство по установке и эксплуатации HELO CAVA D
Основное изображение при использовании Digi II в качестве панели управления
Соединительная полоса
Коробка контактора
Сенсорный кабель
4
3
2
1
1 синий
2 Белый
3 Красный
4 желтый
Ограничитель
4
3
2
1
1 синий
2 Белый
3 Красный
4 желтый
Панель управления
A1
A2
A3
A4
A5
Валк
Рускея
Вихрея
Кельт
Вред
А 1 2 3 4 5 В1 2 3 4 5
А 1 2 3 4 5 В1 2 3 4 5
Коробка контактора
Vit
Брун
Grön
Гюль
Grå
белый
коричневый
Зеленый
Желтый
Серый
Weiß
Браун
Grün
Gelb
Грау
B1
Би 2
B3
B4
B5
Роза
Грех
Каламбур
Муста
Виолетти
Ljusröd
Blå
Стержень
Сварт
Виолетта
Розовый
Синий
красный
Чернить
фиолетовый
Роза
Блау
Гниль
Шварц
Виолетта
Панель управления
1601-12
Датчик
Силикон 4 х 0,25
LiYY 10 х 0,25
Сауна
обогреватель
Коробка контактора
WE 3
МР 4-1
СР 4-3
Вход
230 В - 240 В 1N ~ / 2 ~
230 В 3 ~
400 В - 415 В 3N ~
Изображение 5 Основное изображение
11
Руководство по установке и эксплуатации HELO CAVA D
Техо, Эффект,
Вход, Leistung
Lämpövastukset, Värmeelement,
Нагревательные элементы, Heizeelement
230 В
кВт
SEPC 64
2000 Вт
6,0
1,2,3
9,0
SEPC 65B
3000 Вт
1,2,3
3
2
1
230 В - 240 В 1N ~ / 2 ~
Максимум.6 кВт
1
2
3
4
6
5
L2
N / L1
230 В 3 ~
1
2
3
4
5
6
L2 L3
L1
400 В - 415 В 3N ~
1
2
N
3
4
5
6
L1 L2 L3
1 2 3 4 5 6
1.
1. Syöttö / Nätet / Power input / Stromnetz
354 SKLT 7 А
Изображение 6 Схема подключения электрокаменки
12
Руководство по установке и эксплуатации HELO CAVA D
4. Перечень запчастей CAVA D
Часть
Номер части
Часть названия
Кава Рокс 60
Кава Рокс 90
1
4071002
Каменная решетка
1
1
2
7712000
Снятие напряжения
1
1
3
7812550
Сетевой разъем NLWD 1-1
1
1
4
4316221
Нагревательный элемент SEPC 64
3
-
4
5207518
Нагревательный элемент SEPC 65B
-
3
4
1
2
3
13
Руководство по установке и эксплуатации HELO CAVA D
5.ROHS
Ympäristönsuojeluun liittyviä ohjeita
Anvisningar för miljöskydd
Tämän tuotteen käyttöiän päätyttyä sitä ei
saa hävittää normaalin talousjätteen
мукана, ваан се на тоимитеттава
sähkö- ja elektroniikkalaitteiden kierrätykseen
tarkoitettuun keräyspisteeseen.
Denna produkt får inte kastas med
vanliga hushållssopor när den
inte längre används. Istället ska den
levereras till en återvinningsplats
för elektriska och elektroniska apparater.
Symboli tuotteessa,
käyttöohjeessa tai
pakkauksessa tarkoittaa sitä.Symbolen på produkten,
Handboken Eller
förpackningen refererar till detta.
Valmistusaineet ovat kierrätettävissä merkintänsä
мукаан. Käytettyjen laitteiden
uudelleenkäytöllä, materiaalien hydöyntämisellä
tai muulla uudelleenkäytöllä teet arvokkaan teon
ympäristömme hyväksi.
Tuote palautetaan ilman kiuaskiviä ja verhouskiviä
kierrätyskeskukseen.
De olika materialen kan återvinnas enligt
märkningen på dem. Genom att återanvända,
nyttja materialen eller på annat sätt återanvända
utsliten utrustning, bidrar du till att skydda vår
miljö.Produkten Retreatneras till återvinningscentralen
utan bastusten och eventuell täljstensmantel.
Tietoa kierrätyspaikoista saat
kuntasi palvelupisteestä.
Vänligen kontakta de kommunala myndigheterna
för att ta reda på var du hittar närmaste
återvinningsplats.
Инструкции по охране окружающей среды
Hinweise zum Umweltschutz
Этот продукт нельзя утилизировать вместе с
нормальные бытовые отходы в конце
его жизненный цикл. Вместо этого должно быть
доставлено на место сбора для вторичной переработки
электрических и электронных устройств.Dieses Produkt darf am Ende seiner LebensDauer nicht über den normalen Haushaltsabfall
Entsorgt werden, sondern muss an einem
Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden.
Символ на продукте,
руководство по эксплуатации или
пакет ссылается на это.
Das Symbol auf dem produkt, der
Gebrauchsanleitung oder der
Verpackung weist darauf hin.
Материалы могут быть переработаны в соответствии с
маркировка на них. Путем повторного использования, использования
материалы или иным образом повторно использовать
старое оборудование, вы делаете важное
вклад в защиту нашей окружающей среды.Обратите внимание, что товар возвращается в
центр утилизации без камней для сауны и
Покрытие из мыльного камня.
Обратитесь в администрацию города
с запросами о месте утилизации.
Die Werkstoffe sind gemäß ihrer Kennzeichnung
wiederverwertbar, Mit der Wiederverwendung,
der stofflichen Verwertung oder anderen Formen
der Verwertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutze unserer Umwelt.
Dieses Produkt soll ohne Steine ​​und
Specksteinmantel an dem Sammelpunkt für
Переработка zurückgebracht werden.Bitte erfragen Sie bei der Gemeindeverwaltung
die zuständige Entsorgungsstelle.


% PDF-1.3 % 59 0 объект > эндобдж xref 59 360 0000000016 00000 н. 0000007549 00000 н. 0000008424 00000 н. 0000008636 00000 н. 0000013276 00000 п. 0000013324 00000 п. 0000013372 00000 п. 0000013420 00000 п. 0000013468 00000 п. 0000013516 00000 п. 0000013564 00000 п. 0000013612 00000 п. 0000013660 00000 п. 0000013708 00000 п. 0000013756 00000 п. 0000014512 00000 п. 0000014741 00000 п. 0000014949 00000 п. 0000015132 00000 п. 0000015355 00000 п. 0000015403 00000 п. 0000015452 00000 п. 0000016163 00000 п. 0000016203 00000 п. 0000016251 00000 п. 0000016299 00000 н. 0000016347 00000 п. 0000016395 00000 п. 0000016443 00000 п. 0000016491 00000 п. 0000016539 00000 п. 0000016587 00000 п. 0000016635 00000 п. 0000016683 00000 п. 0000016731 ​​00000 п. 0000016752 00000 п. 0000017572 00000 п. 0000017593 00000 п. 0000018154 00000 п. 0000018175 00000 п. 0000018648 00000 п. 0000018669 00000 п. 0000019163 00000 п. 0000019185 00000 п. 0000019704 00000 п. 0000019726 00000 п. 0000020212 00000 п. 0000020234 00000 п. 0000020753 00000 п. 0000020775 00000 п. 0000021393 00000 п. 0000021495 00000 п. 0000021574 00000 п. 0000021640 00000 п. 0000031180 00000 п. 0000031239 00000 п. 0000031302 00000 п. 0000031365 00000 п. 0000059868 00000 н. 0000059931 00000 н. 0000059994 00000 н. 0000062672 00000 п. 0000086628 00000 п. 0000086687 00000 п. 0000086771 00000 п. 0000086837 00000 п. 0000086896 00000 н. 0000086952 00000 п. 0000087011 00000 п. 0000087070 00000 п. 0000087129 00000 п. 0000087192 00000 п. 0000087255 00000 п. 0000087314 00000 п. 0000087377 00000 п. 0000087455 00000 п. 0000087536 00000 п. 0000087595 00000 п. 0000087658 00000 п. 0000087891 00000 п. 0000088074 00000 п. 0000088254 00000 п. 0000088448 00000 н. 0000088644 00000 п. 0000088835 00000 п. 0000089025 00000 п. 0000089219 00000 п. 0000089410 00000 п. 0000089600 00000 п. 0000089788 00000 п. 0000089976 00000 н. 00000

  • 00000 п. 0000090346 00000 п. 0000090531 00000 н. 0000090712 00000 п. 0000090900 00000 н. 0000091085 00000 п. 0000091266 00000 п. 0000091451 00000 п. 0000091636 00000 п. 0000091817 00000 п. 0000091998 00000 п. 0000092179 00000 п. 0000092360 00000 п. 0000092541 00000 п. 0000092726 00000 н. 0000092914 00000 п. 0000093095 00000 п. 0000093276 00000 п. 0000093461 00000 п. 0000093649 00000 п. 0000093834 00000 п. 0000094022 00000 п. 0000094211 00000 п. 0000094399 00000 н. 0000094582 00000 п. 0000094767 00000 п. 0000094952 00000 п. 0000095135 00000 п. 0000095318 00000 п. 0000095503 00000 п. 0000095688 00000 п. 0000095873 00000 п. 0000096055 00000 п. 0000096240 00000 п. 0000096423 00000 п. 0000096605 00000 п. 0000096785 00000 п. 0000096968 00000 п. 0000097153 00000 п. 0000097336 00000 п. 0000097521 00000 п. 0000097706 00000 п. 0000097889 00000 н. 0000098074 00000 п. 0000098269 00000 п. 0000098454 00000 п. 0000098636 00000 п. 0000098818 00000 п. 0000099001 00000 п. 0000099186 00000 п. 0000099366 00000 н. 0000099551 00000 п. 0000099734 00000 п. 0000099914 00000 н. 0000100097 00000 п. 0000100280 00000 н. 0000100461 00000 н. 0000100644 00000 н. 0000100827 00000 н. 0000101010 00000 н. 0000101191 00000 н. 0000101373 00000 н. 0000101556 00000 н. 0000101739 00000 п. 0000101920 00000 н. 0000102102 00000 п. 0000102285 00000 н. 0000102468 00000 н. 0000102652 00000 н. 0000102834 00000 п. 0000103017 00000 н. 0000103200 00000 н. 0000103383 00000 н. 0000103566 00000 п. 0000103751 00000 п. 0000103934 00000 н. 0000104117 00000 н. 0000104302 00000 п. 0000104484 00000 н. 0000104669 00000 н. 0000104851 00000 н. 0000105034 00000 п. 0000105219 00000 п. 0000105402 00000 н. 0000105587 00000 п. 0000105770 00000 н. 0000105955 00000 н. 0000106140 00000 н. 0000106322 00000 н. 0000106507 00000 н. 0000106690 00000 н. 0000106878 00000 н. 0000107063 00000 н. 0000107246 00000 н. 0000107431 00000 н. 0000107616 00000 н. 0000107801 00000 п. 0000107989 00000 п. 0000108179 00000 п. 0000108360 00000 н. 0000108549 00000 н. 0000108730 00000 н. 0000108911 00000 н. 0000109092 00000 н. 0000109273 00000 н. 0000109458 00000 п. 0000109643 00000 п. 0000109828 00000 п. 0000110013 00000 н. 0000110204 00000 н. 0000110389 00000 п. 0000110569 00000 н. 0000110754 00000 п. 0000110934 00000 п. 0000111125 00000 н. 0000111305 00000 н. 0000111496 00000 н. 0000111689 00000 н. 0000111891 00000 н. 0000112078 00000 н. 0000112257 00000 н. 0000112438 00000 н. 0000112616 00000 н. 0000112794 00000 н. 0000112972 00000 н. 0000113151 00000 н. 0000113335 00000 н. 0000113513 00000 н. 0000113691 00000 н. 0000113869 00000 н. 0000114047 00000 н. 0000114225 00000 н. 0000114406 00000 н. 0000114590 00000 н. 0000114772 00000 н. 0000114954 00000 н. 0000115135 00000 н. 0000115313 00000 п. 0000115494 00000 н. 0000115675 00000 н. 0000115856 00000 н. 0000116034 00000 н. 0000116215 00000 н. 0000116393 00000 н. 0000116574 00000 н. 0000116755 00000 н. 0000116933 00000 н. 0000117114 00000 н. 0000117295 00000 н. 0000117476 00000 н. 0000117660 00000 н. 0000117841 00000 п. 0000118022 00000 н. 0000118203 00000 н. 0000118381 00000 н. 0000118562 00000 н. 0000118740 00000 н. 0000118918 00000 н. 0000119099 00000 н. 0000119280 00000 н. 0000119466 00000 н. 0000119647 00000 н. 0000119831 00000 н. 0000120012 00000 н. 0000120193 00000 н. 0000120377 00000 н. 0000120561 00000 н. 0000120739 00000 н. 0000120920 00000 н. 0000121098 00000 н. 0000121276 00000 н. 0000121460 00000 н. 0000121638 00000 н. 0000121816 00000 н. 0000121997 00000 н. 0000122175 00000 н. 0000122356 00000 н. 0000122543 00000 н. 0000122727 00000 н. 0000122911 00000 н. 0000123089 00000 н. 0000123270 00000 н. 0000123457 00000 н. 0000123641 00000 н. 0000123822 00000 н. 0000124006 00000 н. 0000124187 00000 н. 0000124371 00000 н. 0000124552 00000 н. 0000124733 00000 н. 0000124911 00000 н. 0000125095 00000 н. 0000125273 00000 н. 0000125472 00000 н. 0000125650 00000 н. 0000125834 00000 н. 0000126015 00000 н. 0000126196 00000 н. 0000126377 00000 н. 0000126561 00000 н. 0000126745 00000 н. 0000126923 00000 н. 0000127104 00000 н. 0000127285 00000 н. 0000127466 00000 н. 0000127644 00000 н. 0000127822 00000 н. 0000128003 00000 н. 0000128190 00000 н. 0000128374 00000 н. 0000128555 00000 н. 0000128739 00000 н. 0000128920 00000 н. 0000129101 00000 н. 0000129279 00000 н. 0000129460 00000 н. 0000129644 00000 н. 0000129828 00000 н. 0000130009 00000 н. 0000130190 00000 п. 0000130371 00000 п. 0000130553 00000 п. 0000130737 00000 н. 0000130918 00000 п. 0000131102 00000 п. 0000131286 00000 н. 0000131467 00000 н. 0000131648 00000 н. 0000131829 00000 н. 0000132010 00000 н. 0000132191 00000 н. 0000132372 00000 н. 0000132553 00000 н. 0000132734 00000 н. 0000132915 00000 н. 0000133093 00000 н. 0000133274 00000 н. 0000133455 00000 н. 0000133636 00000 н. 0000133817 00000 н. 0000134001 00000 н. 0000134182 00000 н. 0000134363 00000 п. 0000134544 00000 н. 0000134731 00000 н. 0000134912 00000 н. 0000135094 00000 н. 0000135275 00000 н. 0000135453 00000 н. 0000135640 00000 н. 0000135821 00000 н. 0000135999 00000 н. 0000136177 00000 н. 0000136356 00000 п. 0000136540 00000 н. 0000136724 00000 н. 0000136902 00000 н. 0000137080 00000 н. 0000137258 00000 н. 0000137442 00000 н. 0000137620 00000 н. 0000137807 00000 н. 0000137985 00000 н. 0000138166 00000 н. 0000138347 00000 н. 0000138528 00000 н. 0000138709 00000 н. 0000007642 00000 н. 0000008402 00000 п. трейлер ] >> startxref 0 %% EOF 60 0 объект > эндобдж 417 0 объект > транслировать Hb“f`A ؀, “` ƒ @ J0BNp & {ZIʙ {6 * a06dX pE4o; \) BȦlʆ7bc9Af & {gp6; t: Exr aƇK0; – / ;! Fo IƲo / Hcoap $ ZfÁ & 2:; ΔokbtHk 弙5 m2 ;] dl-% h ~ @ P0񱊃% PO> QBҘ> Ny2LBfy & G & # ‘BtU @ $ Wbl = oϠ $ X “& -l2gXŰH @ Yl \, Kyf / @ u“ ||` D / DCEPsA ^ 7w} | VMYj \ y> k2, cT1.0h40, g: 4 ၪ 0u} H.Lk

    Требования к электричеству сауны | Электрокаменка для сауны

    Требования к электропитанию сауны 110-120 В

    Как правило, инфракрасные сауны и некоторые традиционные сауны рассчитаны на работу в цепи 110–120 В 15–20 А с защитой от GFCI. Они считаются саунами, работающими по принципу «включай и работай», потому что они работают от стандартной бытовой электросети. Важно иметь выделенную линию и цепь даже при подключении к сети из-за высоких требований к электричеству сауны в этой цепи, когда сауна включена и работает.

    Следовательно, он не может использоваться совместно с другими розетками и не может поддерживать дополнительную нагрузку от таких вещей, как телевизоры или приборы, потому что он может перегрузить цепь и вызвать ложное отключение и потенциальную угрозу безопасности. Важно проконсультироваться с лицензированным электриком для квалифицированной оценки.

    Мы предлагаем бесплатную домашнюю консультацию для тех, кто находится в Вашингтоне, или поговорите с любым из наших экспертов по телефону 425-771-5774.

    Требования к электросети сауны 220-240 В

    Силовые установки 220–240 В в основном применяются в традиционных саунах (каменная и водная), в которых используется автономный нагреватель и элементы управления для обогрева закрытого помещения.Они считают, что потребляемая мощность намного больше, чем у инфракрасной сауны, в основном из-за того, что традиционные сауны нагреваются направленно из одного источника, а также потому, что основной нагреватель потребляет больше 4 кВт в зависимости от размера каменки.

    Сила тока, потребляемая традиционной каменкой для сауны, обычно составляет 30-60 ампер в зависимости от ее размера. Более того, большая часть оборудования для саун в Северной Америке рассчитана на работу на частоте 60 Гц. Только переменный ток, требуется 220-240 вольт.

    Сауна должна быть подключена к «выделенному» выключателю 220–240 В, 30–60 А и GFCI. Термин «выделенный» означает, что электрическая цепь сауны не используется для каких-либо других электрических устройств (освещение внутреннего дворика, бытовая техника, гаражные цепи и т. Д.). Если сауна подключена к не выделенной цепи, перегрузка приведет к ложному срабатыванию, что потребует сброса выключателя на электрической панели дома.

    Владелец сауны несет ответственность за то, чтобы электрические соединения выполнял квалифицированный электрик в соответствии с Национальными электротехническими правилами и любыми местными и государственными электротехническими правилами, действующими на момент установки.

    Кроме того, важно обратиться к руководству пользователя, чтобы узнать об электрических требованиях вашей конкретной марки и модели, поскольку информация, представленная здесь, носит очень общий характер.

    Электрические соединения, выполненные ненадлежащим образом, или использование слишком маленького сечения проводов для передачи электроэнергии может привести к постоянному перегоранию предохранителей в коробке электрического оборудования, может повредить внутренние электрические элементы управления и компоненты, может быть небезопасным и в любом случае приведет к аннулированию вашей гарантия.

    Свяжитесь с нами для получения консультации на дому.Мы профессионально настроим вашу сауну и обеспечим ее бесперебойную работу. Вы всегда можете рассчитывать на нашу команду в послепродажном обслуживании и поддержке.

    Инструкции по таймеру электрического нагревателя

    РИСКИ ПРИ УСТАНОВКЕ И ОБСЛУЖИВАНИИ Риск поражения электрическим током Таймер водонагревателя Intermatic Eh20, 7 дней, 3600 Вт Таймер электрического водонагревателя на 7 дней, SPST, 120 В, 3600 Вт. Инструкции по эксплуатации для 7-дневного модуля таймера / программатора Общие сведения Электронный радиатор HSDR Dynamic поставляется с 7-дневным программируемым контроллером, предварительно установленным в стандартной комплектации.Переопределение таймера Если вы хотите отменить настройки таймера, переведите переключатель таймера в положение 1 (рис. В коробке будет свет / пердящий вентилятор / обогреватель. Также установите внешнюю кнопку в этом проекте. Этот проект работает только с электрическими водонагревателями. Страна : Метод 2 обычно не используется для накопительных нагревателей, если только нет только одного нагревателя. Управление электродвигателем, G. Загрузить руководство для продукта LP450S Загрузить руководство для продукта S18440 Загрузить руководство для продукта 7054 Загрузить руководство 18 июля 2011 г. · Я хочу управлять им с помощью стандартной трехклапанной распределительной коробки.Помните, что таймеры бойлера обычно используют 24-часовой формат времени, а не обычный циферблат. Кроме того, раздается предупреждающий зуммер, если нагреватель встряхивается или опрокидывается, когда нагревательный элемент находится под напряжением. Слева направо, клемма № 1 черный ПРЕДУПРЕЖДЕНИЕ Опасность возгорания или поражения электрическим током ВНИМАНИЕ • Поворачивайте ручку таймера только по часовой стрелке. 29 Мб) 2. Чтобы отменить таймеры, нажмите таймер на, чтобы отменить таймер включения, и нажмите кнопку выключения таймера, чтобы отменить таймер выключения. l Внешний датчик погоды также может управлять некоторыми обогревателями, чтобы в холодную погоду обогреватели получали больше электроэнергии, чем в более мягкую погоду.телефонной трубки или ручного управления. * Обогреватель не предназначен для обогрева воздуха больших площадей. † ЗАПРЕЩАЕТСЯ размещать обогреватель непосредственно под электрической розеткой. 22 1000 30 71 00) требуется для подключения руководств по таймеру наружной установки беспроводной технологии X10. Меня беспокоит то, что электрические таймеры могут быть постоянно включены. Насколько честно работает таймер? Фактически, вы никогда не будете беспокоиться о том, чтобы выключить праздничный свет. 10 Обзор Настенный обогреватель Cadet CB132T, несколько ватт (1300 Вт Обзор LifePro LS-1003HH, 1800 кв. Футов Инфракрасный кварц Обзор Intermatic Wh31 Электрический водонагреватель с таймером Bonavita 1-литровый переключатель температуры с переменной температурой Digital Elec Air King AKT60 Вытяжной вентилятор с sim-картой Обзор Lifesmart, установлен в положение Эко и держится на месте Электронный таймер водонагревателя Intermatic Eh50 обеспечивает автоматический контроль времени для электрических водонагревателей.РЕШЕНИЕ: Вам необходимо убедиться, что питание поступает от основного источника питания. Ge Sunsmart Timer 15312 Руководство. Чтобы сохранить настройку таймера окончания, подождите 10 секунд, пока символ выключенного таймера не перестанет мигать. Как установить механический таймер котла. В отличие от газовых обогревателей, здесь нет клапанов, вентиляции компонентов розжига, обогреватель при работе горячий. Ну… когда мы впервые переехали сюда в 2001 году… Я купил этот Таймер водонагревателя Little Grey Box. Нажмите кнопки увеличения и уменьшения, чтобы установить время. Цифровой таймер Woods 50016 для использования с нагревателями блока цилиндров. См. Также прилагаемые инструкции для получения дополнительных мер безопасности и переводов на испанский и французский языки.Вы можете найти более подробную информацию о том, как работать с водонагревателем, в руководстве пользователя. is / wififnh30cwt Использование по назначению Nedis WIFIFNh30CWT – это электрический тепловентилятор, используемый для обогрева помещений. Для ручного таймера, оснащенного вставными язычками, есть циферблат в качестве основного корпуса переключателя и указатель на циферблате. 8 из 5 на 14. Инструкции по программированию цифрового таймера SunSmart На экране появится. Нет. Дженни Смит о ручном таймере нагревателей Dimplex ((ГОРЯЧИЙ)). Накопительные электрические нагреватели накапливают электроэнергию в течение периода самых дешевых тарифов на электроэнергию, а затем постепенно отдают тепло в течение дня.Продолжительность устанавливается с интервалом в 1 час. Убедитесь, что он показывает правильное текущее время. Dayton Heater 3VE53H Руководство по эксплуатации (18 страниц, 4. Инструкции по установке. 30-минутный ручной таймер Fostoria FTC-30 Щелкните здесь, чтобы увеличить изображение Мы являемся авторизованным дистрибьютором Fostoria Industries, производителя систем инфракрасного отопления. Cadet CEC163TW EnergyPlus 1600 Настенный электрический настенный обогреватель Watt 120 240 Volt белого цвета CEC163TW206750445 Загрузите руководство по эксплуатации и руководство пользователя в формате PDF.Включите настенный выключатель – подайте питание на нагреватель 2. Найдите дешевые инструкции по таймеру нагревателя, найдите лучшие предложения по инструкциям по таймеру нагревателя, Поиск подходящего поставщика инструкций по таймеру нагревателя может быть трудоемким и трудным. Dimplex Инструкция по установке и эксплуатации Portastove DNB20, LAG20, ELB20. • Для установки таймера (Рис. ST3D – Руководство пользователя. Цифровые настенные таймеры переключателя можно использовать для праздничного освещения, перехода на летнее время и т. Д.). Не используйте чистящие средства или абразивные тряпки. Простой и удобный интерфейс позволяет вам установить радиатор за считанные минуты.таймер задержки позволяет предварительно установить сауну до 8 часов. Нет дрели. Выберите 1 из 3 настроек. По времени (изображение часов) Выкл. (0) Ручной (изображение руки) нагрев включен постоянно 3. · KLS / KLD – Руководство пользователя. РУЧНОЕ ВЫКЛЮЧЕНИЕ: Полное выключение обогревателя. 120 В переменного тока, 1000 Вт Включено в список UL. В зависимости от вашего тарифа они могут накапливать тепло в течение ночи (например, наш тариф Экономики 7, известный как Внутренняя экономика в Шотландии) или в периоды непиковой нагрузки днем ​​(например, наш тариф Superdeal в Англии или Максимальное увеличение количества тепла, излучаемого в комната.или При выключенном питании нагревателя нажмите кнопку «Таймер» на панели управления или кнопку «ТАЙМЕР» на пульте дистанционного управления. Электрический ток нагревает масло, хранящееся в ребрах радиатора обогревателя, и эти ребра обеспечивают постоянный источник тепла. Выполните сброс устройства и следуйте инструкциям, убедитесь, что вы придерживались предупреждений о программировании руководств к устройству и бесплатных инструкций в формате pdf. Программатор 7-дневного таймера предлагает индивидуальное программирование (каждый отдельный нагреватель имеет модуль программирования) или групповое программирование с главного нагревателя. пожара, поражения электрическим током и травм людей, в том числе: 1.3. Используйте этот таймер для управления нагревом и избегайте того, чтобы нагреватели постоянно работали, что приводит к потере энергии. X10 Wireless Technology Outdoor Timer Инструкции. 3А, заодно. Электрический термостатический элемент R3 – Руководство пользователя. Всегда отключайте обогреватель, когда он не используется. Вместимость камня: 45 фунтов. Установка таймера включения питания Устройство имеет функцию таймера для включения обогревателя по прошествии заданного времени. 1) Заземление (при необходимости) – этот нагреватель предназначен для работы от 120 вольт. Теперь кондиционер будет включаться и выключаться в запрограммированное время.Когда активен режим датчика, радиатор определяет, когда комната пуста, и выключается. Снимите таймер с кожуха (на фото) и удалите заглушки на кожухе. Поверните циферблат так, чтобы направление указателя соответствовало текущему времени. Также можно настроить таймер на отключение водонагревателя, когда он не используется в течение дня. На этом этапе вы будете подключать провод к таймеру. Таймер имеет 4 режима работы: РУЧНОЙ ВКЛ.: Этот режим отменяет таймер и позволяет управлять нагревателем вручную.важные инструкции по технике безопасности при использовании электроприборов, необходимо всегда соблюдать основные меры предосторожности, чтобы снизить риск возгорания, поражения электрическим током и травм, включая следующие: Установите обогреватель на твердую ровную поверхность и на безопасном расстоянии от легковоспламеняющихся предметов. (с соблюдением всех мер безопасности) включите нагреватель в сеть и установите термостатический регулятор на максимальную температуру. Как только нагреватель вернется в вертикальное положение, он вернется в исходное положение.Чтобы вернуться к работе по таймеру, верните переключатель в среднее положение (рис. Проще говоря, электрические обогреватели выглядят лучше, они более эффективны, их легче эксплуатировать и обслуживать. Пожалуйста, полностью прочтите инструкции перед попыткой. 2 СОДЕРЖАНИЕ УПАКОВКИ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ Кнопка таймера Цифровой таймер Woods 50016 для использования с обогревателями блока цилиндров См. Также прилагаемые инструкции для получения дополнительных мер безопасности и переводов на испанский и французский языки. Прочтите все инструкции перед использованием этого обогревателя.Электрический обогреватель Dimplex LAG20. Тик-таймер шумит. Регулятор термостата на дополнительном устройстве, который вы можете получить, отключен, так как он находится на полу. ПРИМЕЧАНИЕ. Максимально допустимое расстояние между таймером и трехпозиционным переключателем составляет 100 футов. Есть таймеры для водонагревателей, таймеры для полива / полива, таймеры для бассейнов / спа, таймеры для аквариумов и многое другое. Нагреватель будет работать в течение выбранного периода в выбранном режиме, и на экране появятся инструкции по программированию цифрового таймера SunSmart. См. Цены.обогреватель на любой поверхности, такой как стена, дверь, мебель и т. д. Olsberg Corona, беспроводной таймер / термостат Solaire PR1 и термостатический электрический нагревательный элемент R2 для полотенцесушителей. Кнопка ручного управления управляет основными функциями, а не полным набором руководств. Установите таймер на подачу электричества на обогреватель блока двигателя вашего автомобиля за 2–3 часа до обычного утреннего отъезда, чтобы уменьшить загрязнение окружающей среды и износ двигателя. 40 шт. Регулятор выхода иногда называют регулятором комнатной температуры или регулятором наддува.Современные, современные холодильники используют твердотельные схемы для управления циклом оттаивания, но холодильники начального уровня, а также старые холодильники используют таймер для настройки таймера. При условии, что электрический камин включен, нажмите [ТАЙМЕР], чтобы переключиться на режим установки таймера. Масляные обогреватели более экономичны в использовании, чем воздушные электрические обогреватели с вентиляторами, и они более безопасны, поскольку радиаторы не нагреваются так сильно Cadet CEC163TW EnergyPlus 1600 Вт 120 240 В настенный электрический настенный обогреватель белого цвета CEC163TW206750445 Загрузить pdf Руководство по эксплуатации и руководство пользователя Накопительные электрические нагреватели накапливают электроэнергию в период действия самых дешевых тарифов на электроэнергию, а затем постепенно выделяют тепло в течение дня.Вы видели этот круглый диск на масляном нагревателе, но не совсем понимаете, как он работает? Мы покажем вам, как установить таймер на масляном обогревателе, чтобы вы могли вернуться домой. Шаг 3: Подключение таймера. Будем рады, если вы еще вернетесь к нам. 1. Перво-наперво: убедитесь, что время пришло. Этот обогреватель во время работы горячий. 21 ноября 2018 г. · Имейте в виду, что таймеры фотоэлементов могут работать некорректно, если в вашем районе много естественного освещения. Электрические сушилки для обуви Adax. Термостаты нагревателя плинтуса King ESP доступны в 2 вариантах – 120 вольт и 240 вольт.ТАЙМЕР НА ЛИНИИ Отключите питание от цепи, выключив автоматический выключатель или вынув ключ ответа на внутреннее чтение 4, блок 2, глава 14, раздел 4. Таймер У нас есть Tddgt инструкция по эксплуатации таймера водонагревателя в форматах DjVu, PDF, txt, doc, ePub. Эти электрические обогреватели, соответствующие новым правилам ЕС 2018 года, оснащены 24-часовым 7-дневным таймером, цифровым контролем температуры и электронным термостатом для точного измерения температуры в помещении.Rockis, 2001 Цепи ручного управления Цепь ручного управления – любая цепь, которая требует, чтобы человек инициировал какое-либо действие для ее работы. если есть, используйте ручки при перемещении этого обогревателя. Расположение: Ноттингемшир. В современных холодильниках используется твердотельная схема для управления циклом оттаивания, но в холодильниках начального уровня, а также в старых холодильниках используется таймер до 4. Он идеально подходит для ванных комнат благодаря степени защиты IP24, что означает, что этот электрический радиатор подходит для безопасного использования. в ванных комнатах.На внутренней стороне циферблата будет небольшой циферблат. В отличие от газовых обогревателей, здесь нет клапанов, компонентов розжига Sep 08, 2010 · l Некоторые электрические накопительные обогреватели имеют автоматический ввод, который устанавливает заряд в соответствии с ночной температурой в помещении. Встроенные органы управления внизу перед нагревателем. Слева направо, клемма № 1, черная. Руководства пользователя / инструкции по установке / руководства для электрических панельных обогревателей Adax, включая NEO, CLEA, WIFI, VP10, VP11, TPVD, ST3D. Просто тепло. После того, как вы найдете правильные настройки, чтобы вам было комфортно согреться, вам не нужно будет менять элементы управления, если только погода не изменится.Линейная диаграмма может использоваться для иллюстрации схемы ручного управления кнопкой, управляющей контрольной лампой. Все электрические каменки для саун Finlandia и Harvia прошли испытания и внесены в списки UL или ETL. Настенный электрический камин 33 “/ 36” / 50 “, 120 В переменного тока, 60 Гц, 1500 Вт МОДЕЛЬ №: 101002,111002, 101003, 111003 ВНИМАНИЕ ВНИМАНИЕ НАСТЕННЫЙ ЭЛЕКТРИЧЕСКИЙ КАМИН НАСТЕННЫЙ НАГРЕВАТЕЛЬ Перед подключением или используя этот продукт. Несоблюдение этих важных инструкций по безопасности может привести к пожару, поражению электрическим током или повреждению.Чтобы очистить обогреватель, выключите обогреватель и отсоедините шнур питания. Таймер погружного нагревателя. Проверить мощность. ПРИЧИНА: Первой и наиболее частой причиной того, что электрический нагреватель не работает или не включается, является проблема с источником питания. Оставьте зазор не менее 2 метров. Включите обогреватель на один из следующих параметров мощности. Этот обогреватель оборудован функцией защиты от опрокидывания. инструкция таймера электрического нагревателя

    Nectre 550 Дровяная печь / обогреватель

    Nectre 550 и 550w – это дровяная печь, дровяная печь и обогреватель – все в одном.Уникальный дизайн Nectre включает в себя дровяную печь под основной топкой, а модель 550W имеет встроенную водяную рубашку из нержавеющей стали для нагрева воды в доме. Обладая теплопроизводительностью до 2500 квадратных футов, Nectre – отличный выбор для обогрева больших помещений. Если у вас есть вопросы, звоните нам по телефону 1-855 485 4015.

    Модель 550/550 Вт

    Дровяная печь / обогреватель Radiant

    Дровяная печь Nectre 550 – это мощная излучающая дровяная печь, способная согреть до 2500 кв.футов жилой площади. С дополнительными функциями, такими как огромная духовка и варочная панель со съемными кольцами, превращаются в конфорку для готовки. Модель 550W включает водяную рубашку для нагрева воды в доме.

    Корпус топки изготовлен из стали толщиной 1/4 дюйма, окруженной стальным внешним кожухом толщиной 1/8 дюйма для обеспечения эффективной теплоотдачи, а двери изготовлены из прочного и долговечного чугуна.

    Сама топка сделана из стали 1/4 дюйма, с боковыми жертвенными пластинами 5/16 дюйма, подвешена в нужном положении без каких-либо механических креплений.

    Другие функции

    • Ручки Cool Touch

    • Включает две съемные решетки и 1 противень

    • Встроенный термометр показывает градусы Цельсия и Фаренгейта

    • Изготовлен из прочной стали и железа

    • 10-летняя ограниченная гарантия

    Дополнительные функции

    Nectre 550 Дровяная печь окрашена в черный металлик и поставляется с чугунной дверцей с керамическим стеклом и ручками с пружинными ручками, обеспечивающими охлаждение.Стальная перегородка с фиксатором из стального кирпича и облицовкой из огнеупорного кирпича для улучшения тепловой массы.

    Требуется очаг размером 35 x 35 футов (90 x 90 см).

    Дверной проем 10 дюймов x 20 дюймов (25 см x 49,5 см).

    Общий вес 465 фунтов. (220 кг).

    Вариант бытового котла


    N550W изготавливается с опцией бытового котла из нержавеющей стали. Идеальная альтернатива сегодняшнему водонагревателю.

    Лучистое тепло


    Внешняя оболочка печи Nectre – это топка, что означает, что тепло излучает предметы вокруг огня.Лучистое тепло отлично, если вы хотите сидеть впереди, наблюдая за пламенем.

    Чертеж дровяной печи 550

    УГЛОВАЯ УСТАНОВКА

    с дымоходом 900 мм

    СТАНДАРТНАЯ УСТАНОВКА

    с дымоходом 900 мм

    Дверной проем 250 мм x 495 мм

    Горячие дымовые газы циркулируют вокруг ящика духовки, обеспечивая отличную температуру приготовления для выпечки хлеба, сочного жаркого или любимого тушеного мяса.

  • Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
