Армирование бетонного пола: Армирование стяжки пола — бетонного, цементно-песчаного, промышленного, наливного

Содержание

Армирование бетонного пола: устройство и материалы

При строительстве и ремонте не всегда возникает необходимость в укреплении бетонного пола арматурой, однако армирование бетонного пола делает пол более прочным и менее подверженным к появлению больших трещин, которые могут стать большой проблемой и как следствие стать причиной дополнительных затрат на реконструкцию. Арматура уже более 150 лет используется для укрепления бетонных конструкций, которая так необходима для выдерживания сил натяжения. Сетка сварная оцинкованная также используется в армировании.

Когда необходимо армирование

Бетон невероятно прочен с точки зрения сжатия, но он не обладает большой прочностью на растяжение. Вот тут-то и пригодится армирование бетонной арматурой. Без арматурного армирования бетон подвержен образованию трещин из-за сил натяжения. Арматура помогает предотвратить расширение трещин в значительной степени за счет предотвращения раздвигания треснувших плит.

Армирование пола, требуется в случае глубины заливки раствора в 12-15 см. Тип армирования напрямую зависит от вида и предназначения будущего бетонного пола. Поверхности, которые будут выдерживать вес и давление больших грузовиков, тяжелой техники или безостановочного движения, нуждаются в усилении бетонной арматурой.

Многие задаются вопросом, нужно ли армировать теплый пол? Да для бытовых нужд такой тип укрепления также возможен. К примеру, при монтаже теплого пола, используется сварная сетка. Это легкодоступный и недорогой материал, благодаря которому без особых сложностей можно произвести установку и заливку теплого пола. Такая технология укрепления защитит пол от мелких растрескиваний и разрешения бетона.

Материалы для армирования

На рынке строительных материалов с каждым днем появляются все новые материалы для обеспечения надежности и крепости бетонных конструкций, в том числе и полов. Наиболее популярные из них можно выделить в данном перечне:

  • Стальная сварная сетка. Устройство армированного пола сварной сеткой производится одним или несколькими слоями сетки, которая создает сеть квадратов по всему рабочему пространству.  С точки зрения прочности бетонные полы, армированные стальной сеткой, едва выдержат требования для типичного промышленного объекта (хотя много зависит от характеристики сварной сетки), поэтому больше подходит для объектов с малой весовой нагрузкой. Важно убедиться, что сам бетон имеет правильную толщину, независимо от типа используемой арматуры.
  • Арматурные стержни. Использование стальных прутков различной толщины является одним из самых популярных способов повышения прочности бетона на растяжение. Стержни равномерно распределяются по всей бетонной форме перед ее заливкой, а арматура может даже сочетаться со стальной сеткой для дополнительной устойчивости. Основная проблема при использовании арматуры заключается в том, что она подвержена коррозии, если регулярно соприкасается с водой. Если арматура ослабнет, то ослабнет и сам бетон. Герметизация бетона и использование профессиональных методов монтажа бетона, которые снижают риск растрескивания, помогают бороться с этой проблемой.
  • Фибробетонное армирование. Для устройства бетонных полов армированием используют специальные волокна в целях повышения общей долговечности бетона, включая устойчивость к поверхностному истиранию. Армирование бетонных полов волокном целесообразно, когда бетон подвержен воздействию высокой температуры, так как этот метод повышает устойчивость бетона к тепловому удару. Что касается прочности на растяжение и сжатие, то это не самый надежный вариант в этом списке. Хитрость установки армированных волокнами промышленных бетонных полов заключается в достижении равномерного распределения волокна. Сверху донизу и из стороны в сторону, волокно должно быть ровным и последовательным.
  • Предварительно напряжённый железобетон. Окончательный метод армирования промышленных бетонных полов с использованием стальных тросов для временного натяжения плит с обеих сторон бетонной плиты. Это внешнее давление помогает связать все материалы вместе в один прочный блок. Как только тросы достигнут желаемого натяжения, пластины можно снять и перерезать тросы.

Технология армирования

Армирование арматурными прутьями

В первую очередь, перед тем как залить бетон необходимо установить обрешетку их арматуры или сварной сетки. Узнать, нужно ли армировать стяжку пола, можно рассчитав глубину заливки раствора и общей площади рабочего пространства.

Для создания стандартной армирующей обвязки необходимо отрезать арматуру на расстоянии 2,5 см от формовочной кромки предварительно измерив длину и ширину области которую следует залить бетоном. Прутья арматуры должны быть на 5см меньше чем размеры помещения, таким образом, при закладке арматуры в формовку, она будет находиться на расстоянии 2,5 см от края в каждом направлении.

Затем необходимо связать части арматуры вместе в виде сетки с помощью проволоки или заварить. Укладывать арматуру перпендикулярных направлениях, для создании сетки, следуя спецификациям расстояния (в зависимости от назначения пола). Плотное связывание арматуры (даже временное) обеспечит целостность решетки в процессе установки.

Установка стульев поможет для достижения наилучших результатов. Цементный стул устанавливается через каждые 60см в опору, для того чтобы арматурная сетка должным образом поддерживалась. Стулья будут удерживать сетку на месте.

Использование стальной сетки

Разложив стальную сетку необходимо разрезать ее таким образом, чтобы она поместилась в площадке на расстоянии 5 см от каждого края стены. Например, если длина и ширина бетонной площадки составляют 30 на 30 см, то отрезать проволочную сетку так, чтобы она была 20 на 20 см. Приобретая стальную сетку желательно выбрать не рулонный вариант, а листовой, так как иногда рулонную бывает немного трудно развернуть и вес сетки сварной арматурной будет меньше в листовом формате.

Если нужно использовать более 1 листа стальной сетки, необходимо сделать так, чтобы листы перекрывались примерно на 30см и связать их вместе проволочными арматурными стяжками.

Перед заливкой так же как и в использовании арматурных прутьев необходимо установить цементные стулья.

Если вас заинтересовала сетка оцинкованная, купить вы ее можете на нашем сайте.

Расход материала

Объем бетонной смеси на устройство монолитных железобетонных конструкций уточняется по проекту с соответствующим коэффициентом, учитывающим трудно устранимые отходы (в зависимости от содержания арматуры в 1 м3). Значения этих коэффициентов приведены в таблице.

Коэффициент Содержание арматуры, кг/м3
1,015 до 20
1,010 от 21 до 59
1,005 от 60 до 99
1,000 от 100 до 138
0,995 от 139 до 177
0,990 от 178 до 216
0,985 от 217 до 255
Таблица

Стандартные бетонные смеси обычно достаточно прочны для большинства работ, но для увеличения долговечности бетонной конструкции, несомненно, требуется дополнительное усиление. Для повышения устойчивости к воздействию таких факторов окружающей среды, как холодная погода и влажность, можно просто изменить состав раствора, это поможет сделать бетон прочнее. Но несомненно, самым надежным способом усилить является установка стальных арматур или более дешевой стальной сетки перед заливкой бетона.

Армирование бетонного пола: по грунту, под бетон

Армирование бетонного пола выполняется там, где нужно упрочнить и усилить конструкцию, сделав стойкой к изгибу и растяжениям. Ввиду того, что такая конструкция пола сама по себе достаточно надежная и прочная, в жилых помещениях обычно усиление не производят – там достаточно железобетонных перекрытий, которые берут нагрузку на себя. А вот в заводских цехах, гаражах, на складах и иных помещениях, где пол выдерживает серьезные испытания, без упрочнения конструкции не обойтись.

Для усиления конструкции используют разнообразные материалы, инструменты и методы работы. Технология подбирается в соответствии с особенностями строения, условиями эксплуатации, действующими нагрузками, характеристиками используемых материалов и других параметров. Все выполняется до этапа укладки финишного покрытия.

Благодаря такому подходу удается повысить прочностные свойства пола, продлить срок службы, препятствовать деформации и усадке бетона, защитить его от растрескивания в процессе естественной усадки, вибрационных нагрузок, механического давления.

Содержание

  • 1 Когда необходимо армирование
  • 2 Сетки для стяжки металлические
  • 3 Арматура для укрепления стяжки
  • 4 Последовательность устройства полов
  • 5 Неметаллические материалы для армирования полов
  • 6 Стекловолоконная сетка
  • 7 Фиброволокно
    • 7.1 Стальное усиление
    • 7.2 Композитное армирование
  • 8 Готовые сетки
    • 8.1 Металл
    • 8.2 Пластик
    • 8.3 Стекловолокно
  • 9 Прутковая армация
  • 10 Теплые полы
  • 11 Хождение по сеткам при заливке
  • 12 От чего зависит цена армированного бетонного пола
  • 13 Добавки к бетону

Когда необходимо армирование

Армирование бетонных полов выполняется не всегда, но есть случаи, когда оно необходимо и полностью оправданно.

В жилых помещениях стяжка представляет собой слой песчано-цементного раствора толщиной в 4-8 сантиметра, который выравнивает железобетонные плиты перекрытия. Именно плиты забирают на себя большую часть деформирующих нагрузок.

Но если на перекрытия настилают теплоизоляционный материал (пенопласт, минеральные листы, экструдированный пенополистирол), армирование поверхности обязательно. Также не избежать усиления в жилых помещениях под печами, каминами, в местах с большой нагрузкой.

Когда армирование бетонной стяжки обязательно:

  • Если проект предполагает плавающую стяжку – с сыпучей подложкой, под тепло- и гидроизоляцию.
  • При обустройстве пола по грунту, который может вспучиться (особенно если есть керамзитовый теплоизоляционный слой).
  • В системах теплого пола, где покрытие должно спокойно выдерживать перепады температур.
  • В промышленных зданиях – в зонах с повышенной нагрузкой, под оборудованием с большим весом и т.д.
  • Обязательно армируют любую стяжку толщиной больше 5 сантиметров.

Типы бетонной армированной стяжки по функциям:

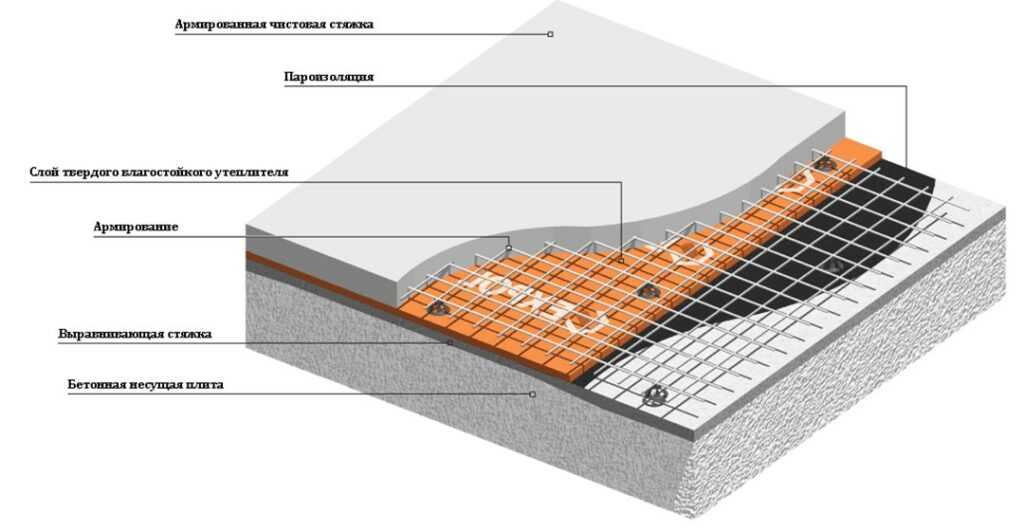

  • Многослойная – включает прокладки для звуко-, гидро-, теплоизоляции
  • Черновая – армирование бетонного пола по грунту
  • Строительная – заливается на плиту перекрытия
  • Выравнивающая – заливается на черновой слой, становясь базой напольного покрытия либо теплого пола

Наиболее оправданно использовать арматуру при обустройстве многослойной и черновой стяжек, наливных полов и там, где нужно уменьшить расчетный слой раствора. Самостоятельно произвести расчет и все спроектировать достаточно сложно, поэтому обычно пользуются услугами проектных организаций, отдельных специалистов либо как минимум установленными нормами и параметрами.

Современное армирование полов под бетон выполняется с использованием таких материалов: стальные проволочные или армирующие сетки, сетки из стекловолокна, фиброволокно (из базальта, полипропилена, стекла, металла), сетки из полимеров.

Сетки для стяжки металлические

Изготовленная из проволоки по ГОСТу 8478 (диаметр проволоки 5 миллиметров, ячейки 10 на 10 или 20 на 20 сантиметров) сетка используется там, где соблюдается технология строительства, внутренние несущие стены и тяжелые перегородки опираются на свой фундамент. Из нее выполняют многослойную стяжку на грунте, упрочняют покрытие в коридоре, на кухне, в гараже.

Сетка может быть сварной или сделанной из скрученной проволоки. Сварка подойдет для арматуры диаметром больше 6 миллиметров. Металлические сетки самые прочные, позволяют усилить стяжку толщиной до 8 сантиметров. Листы распределяют по всей толще раствора так, как это делают при каркасном армировании. Устанавливают на высоте около 2-3 сантиметров, потом заливают бетоном. Если под слоем стяжки находятся изоляционные слои, привязку к стенам не делают, сетку по краям отделяют на 3-5 сантиметров.

В продаже можно найти готовый материал, который просто укладывается полосами по поверхности и связывается. Стоимость работ ненамного дороже, чем при армировании проволокой, из которой самостоятельно в процессе выполнения работ делают сетку. А вот экономия времени и надежность значительно выше.

Арматура для укрепления стяжки

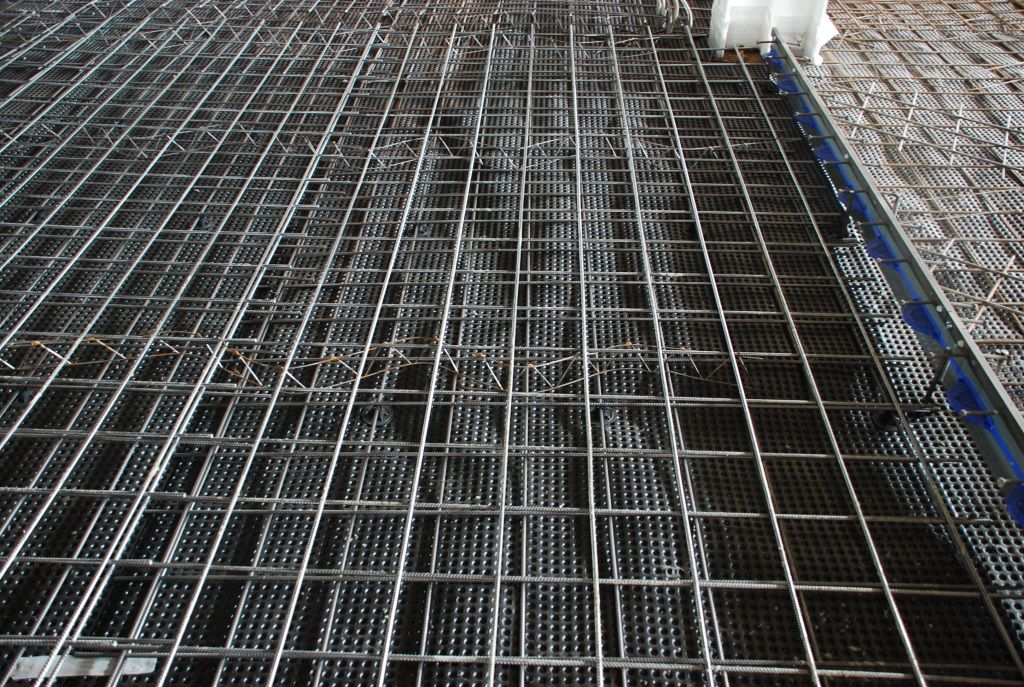

Каркас из прутков прокладывают обычно в два слоя, создавая цельную карту из стержней диаметром 6-40 миллиметров. Толщина покрытия не должна превышать 8 сантиметров. Обычно усиливают таким образом полы по грунту, керамзиту, щебню.

Прутки соединяют при помощи точечной сварки либо скрутками из проволоки специальным крючком для вязки арматуры. Целесообразно использование арматуры класса А400 с диаметром, соответствующим нагрузкам. Для сварки или скрутки стержней чаще всего выбирают арматуру из проволоки из стали диаметром 8-12 миллиметров. Ячейки могут иметь размер от 5 на 5 сантиметров до 25 на 25 сантиметров, что зависит от условий и норм, учтенных в расчетах.

Последовательность устройства полов

В первую очередь нужно рассмотреть правила выполнения бетонной армирующей стяжки, без соблюдения которых покрытие не будет качественным. Они обязательны независимо от выбранных материалов, особенностей эксплуатации, расчетов.

Правила выполнения работ по усилению полов:

1. До заливки материал нужно распределить на основании строительной площадки, используя подпорки (исключение составляет фиброволокно).

2. Распределение бетона должно выполняться свободно, чтобы армирование не мешало заливке.

3. Бетон и применяемые для упрочнения материалы должны обладать хорошей адгезией, не быть испачканными маслянистыми текстурами.

4. Слой раствора должен полностью закрыть каркас усиления, чтобы защитить его от окисления, гниения, коррозии, разрушений под воздействием внешних негативных факторов.

Порядок работ по созданию пола:

  • Подготовка поверхности – удаление мусора, грязи, пыли.
  • При обустройстве старой бетонной поверхности – расшивка трещин и щелей, очистка, устранение заливкой жидким раствором.
  • Подготовка материалов для укладки гидроизоляции, звуко-, теплозащиты, монтаж.
  • Разметка уровня пола на стенах водяным уровнем.
  • Раскладка пластиковых фиксаторов ближе к подошве плиты или выполнение подкладки из раствора, чтобы арматура заняла правильное положение в слое бетона.
    Если арматура не сваривается или не вяжется, то укладывается на фиксаторах-стульчиках.
  • Укладка сетки с нахлестом в 1-2 ячейки или созданного каркаса.
  • Установка маяков (реек, досок, направляющих для штукатурки) на расстоянии в 10-20 сантиметров меньше длины правила.
  • Заливка раствора.
  • Удаление маяков после схватывания стяжки, заделка дыр раствором.

В процессе высыхания стяжку желательно несколько дней поливать водой и накрыть пленкой из полиэтилена, что позволит избежать неравномерного высыхания.

Неметаллические материалы для армирования полов

Довольно часто армирование бетонной стяжки выполняют неметаллическими материалами. Актуально там, где нет больших нагрузок – наливные и теплые полы в жилых помещениях, рестораны, офисы, различные общественные места. По прочности материал уступает металлическому аналогу, но во многих случаях такой выбор вполне оправдан из-за ощутимой экономии и отсутствии серьезных воздействий.

Основные преимущества пластиковых изделий:

  • Небольшой вес, удобное и дешевое транспортирование, простое хранение.
  • Легкость и скорость подготовки, монтажа.
  • Высокий уровень эластичности, прочность на растяжение при усадке здания, защита от трещин.
  • Стойкость к коррозии, различным внешним воздействиям.
  • Невысокая цена.

Если говорить о сетке, то принципиальных отличий в использовании металлических и полимерных сеток нет. Для пластиковых изделий не нужно крепление при помощи подпорок, достаточно выполнить слой бетона минимальной толщины, сверху уложить лист, потом маяки и заливка.

Стекловолоконная сетка

Материал используется только после пропитки полимерными дисперсиями, которые защищают от влияния щелочной среды толщи бетона. Арматуру производят из нитей алюмоборосиликатного стекла. Сфера применения, свойства, эксплуатационные характеристики схожи с изделиями из пластика. Но стекловолокно не советуют использовать там, где есть риск возгорания, так как критическим показателем для материала является порог в +150 С.

Обычно выбирают сетку с квадратными ячейками величиной 4-6 сантиметра, сделанную путем ажурного плетения. Марки ССДор-330 и ССП-95 покрыты пропиткой, ССДор-300 и ССМ-95 – нет. Без пропитки сетку для армирования бетона не используют, так ка щелочь на протяжении 5 лет может изъесть стекловолокно.

Легкость в работе, небольшой вес позволяют работать с материалом без привлечения дополнительной техники и людей, а стойкость к воде и перепадам температуры добавляют популярности. Основные задачи сетки – увеличение прочности покрытия, устранение появления усадочных трещин.

Фиброволокно

Насыпные волокна вмешиваются в раствор на этапе его приготовления для устранения микротрещин и трещин. Фибра улучшает ударостойкость пола, но нагрузку на прогиб и растяжение не забирает. Фибра – россыпь мелких армирующих волокон (обычно длиной 6-20 миллиметров, но встречается металлическая фибра длиной до 60 миллиметров), которые равномерно располагаются в толще стяжки и улучшают ее характеристики.

Изготавливают фибру из полипропилена, металла, стекловолокна, базальта. Там, где важно не нагружать стяжку, применяют стекловолокно или полипропилен, полы с высокой проходимостью делают с металлом, для покрытий с воздействием агрессивных веществ и сложных атмосферных факторов берут базальт.

Для замешивания раствора сначала смешивают все сухие компоненты и фибру, мешают до 5 минут в бетономешалке, позволив расслоиться скомканным волокнам и распределиться равномерно по составу. Потом доливается вода и мешается еще 10 минут, после чего раствор можно сразу использовать в работе, заливая по маякам.

Основные преимущества материала – облегчение технологии армирования, защита от трещин в процессе усадки, упрочнение всего слоя, повышение стойкости к истиранию и резким изменениям температур, увеличение показателей водостойкости, морозостойкости, возможность комбинирования с другими материалами для достижения наилучшего результата.

Стальное усиление

Обеспечивает наиболее прочное покрытие, целесообразно для автобоксов, складских помещений, промышленных цехов. Сетку связывают из стальных стержней диаметром 8-12 миллиметров, большие используют реже. Чаще всего делают ячейки с размерами 100 на 100 миллиметров, но параметр может варьироваться. Решетку сваривают/вяжут проволокой на объекте или вне объекта с последующей доставкой, располагают слой арматуры снизу и заливают.

Диаметр прутков и размер ячеек просчитывают на этапе проектирования здания, ориентируясь по нагрузкам и технологическим особенностям конструкции, способности выдерживать динамические и статические воздействия.

Композитное армирование

Используется аналогично стальным сеткам, чаще в полусухих и сухих стяжках, после согласования с застройщиком. Материал очень прост в работе, композитное армирование не боится коррозии, долго служит, может конструироваться где угодно, легко доставляться на объект. Снижает вес перекрытий, повышает прочность и гибкость конструкции.

Готовые сетки

Сетки, созданные в производственных условиях, представлены в большом ассортименте. Самые популярные – стальные, стекловолоконные, композитные и т.д. Основным преимуществом покупки уже готового изделия является возможность сразу просчитать его параметры и свойства, использовать в соответствии со строительными нормами, сэкономить время и силы на самостоятельном изготовлении сетки из прутьев. Итоговая стоимость получается не намного выше.

Самые популярные варианты:

Металл

Cетка производится из стальной проволоки диаметром 2.5-6 миллиметров, размеры ячеек могут быть разными (6-20 сантиметров). Материал тем прочнее, чем меньше размер ячейки. Поставляется в рулонах (диаметр до 3 миллиметров) и листах (больше 3 миллиметров).

Основные преимущества: высокая прочность на разрыв, хорошие связующие характеристики, стойкость к перепадам температур, длительный срок службы, полная защита от трещин за счет растяжения, повышение несущей способности пола.

Пластик

Усиливает стяжку до 8 сантиметров, материал мягкий и эластичный, легкий и гибкий. Если здание усаживается неравномерно, такая сетка будет гнуться, но не порвет пол, как в случае с металлом. Используется в местах с небольшой нагрузкой, так как демонстрирует слабое сопротивление на разрыв. Поставляется в рулонах, режется обыкновенными ножницами, не боится коррозии и гниения.

Главные плюсы: химическая инертность, эластичность, пропускает радиочастоты, легкая транспортировка и монтаж, небольшой вес.

Стекловолокно

Материал с ячейками до 6 миллиметров, должен быть пропитан для стойкости к щелочи. Эксплуатационные характеристики схожи с пластиком.

Прутковая армация

Бетонный пол армированный выполняется с использованием стальных стержней марки А400 либо А500 или композитной арматуры (стеклопластик, углепластик, базальтопластик и т.д.). Стержни укладывают в каркас, сваривают и/или дополнительно связывают сетку строительной проволокой. полимернывх

Стержни должны быть полноразмерными, без коррозии и больших разрушений ржавчины, точно соответствовать указанным физическим параметрам.

Теплые полы

При создании встроенного отопления обязательно выполняют бетонный армированный пол. Это требование заложено в СНиПах и основано на многолетнем опыте эксплуатации. Теплому полу нужно обустройство надежного слоя теплоизоляции, в качестве которого обычно выступают пенополистирольные плиты. На них выкладывают элементы нагрева, потом заливают раствором.

Такие покрытия постоянно испытывают воздействие перепадов температур, поэтому в них должны быть армирующие элементы (не обязательно со сложным типом укрепления), защищающие от распространения трещин. Лучший выбор в таком случае – комбинированное армирование с использованием фибры и полипропиленовой либо стальной сетки.

Хождение по сеткам при заливке

В процессе заливки основы на грунте и других поверхностях ходить по сеткам не рекомендуется из-за вероятности их сдвига. Карты должны быть полностью неподвижными, поэтому под каждый третий угол ячеек нужно подкладывать прокладки.

Как ходить:

  • Сделать дорожки – засыпать бетон по прямой из одного конца помещения в другой, зафиксировав решетку.
  • Укладывать поверх каркаса щиты или доски и постепенно переставлять их в процессе работы.
  • Связать сетку и сделать ее достаточно жесткой для хождения в момент монтажа маяков для заливки.

От чего зависит цена армированного бетонного пола

Просчитать затраты возможно заранее, на этапе проектирования работ. Общая сумма зависит от ряда факторов, которые корректируются в соответствии с поставленными целями.

Что влияет на стоимость:

  • Площадь заливки – чем больше, тем дороже обойдутся работы. Повлиять на этот фактор нельзя, он постоянный, разве что можно получить скидку на выполнение заказа с очень большой площадью.
  • Количество и качество слоев – формируется исходя из особенностей эксплуатации помещения.
  • Тип армирования – выбирается заказчиком, должен соответствовать заявленным требованиям.
  • Качество бетона и других материалов – чем выше, тем лучше. Даже если дороже, в итоге хороший пол полностью окупит затраты, так как некачественные материалы могут привести к необходимости выполнения процесса повторно, ремонту, другим проблемам.

Добавки к бетону

Если нагрузки на пол в помещении не очень большие и нецелесообразно тратить большие средства на сложные работы, можно ограничиться добавками к бетону. Фиброволокно используется в процессе замешивания раствора, положительно влияет на общие характеристики прочности, защищает от микротрещин в процессе высыхания. Даже если нарушаются условия правильной сушки и схватывания бетонного слоя, микротрещины не появятся или их будет мало, что существенно облегчит дальнейший процесс обустройства пола.

Ровный пол является обязательным требованием для качественной и долговечной укладки любого современного покрытия – паркет, ламинат, керамическая плитка, линолеум, наливной пол и т.д. Армирование бетона – лучшее решение для придания хрупкому материалу стойкости к разрушениям и требуемой прочности, повышения эксплуатационных характеристик.

Вводимые в конструкцию фибродобавки, металлические сетки и каркасы позволяют получить ровное и гладкое бетонное покрытие, без трещин и деформаций, идеальное для укладки финишного слоя.

Как армировать бетонную плиту на земле для предотвращения растрескивания

Стальная арматура и арматура из сварной проволоки обеспечивают контроль ширины трещины в ненесущих плитах на земле.

21 мая 2020 г.

Kim Basham, PhD PE FACI

KB Engineering LLC

Вверху и внизу: Правильно размещенная/поддерживаемая арматура приведет к правильному расположению арматуры в плите. Проконсультируйтесь с литературой производителей о максимальном расстоянии между стульями и другими опорами и используйте минимальное расстояние между арматурой 12 дюймов, чтобы рабочие могли не ходить по арматуре.

Большинство плит на грунте не армированы или номинально армированы для контроля ширины трещин. При расположении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки подстилающего слоя, приложенных нагрузок или других факторов.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадочное и температурное армирование отличается от структурного армирования. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство конструкционных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем конструктивности и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как ненесущие плиты.

Несмотря на то, что существует несколько вариантов армирования ненесущих плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для контроля ширины трещин.

Неограниченный рост ширины трещины приводит к выкрашиванию кромок вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.

Основы

Стальная арматура и арматура из сварной проволоки не предотвратят растрескивание. Армирование в основном бездействует, пока бетон не треснет. После растрескивания он становится активным и контролирует ширину трещин, ограничивая их рост.

Если плиты укладываются на высококачественное основание с равномерной опорой и состоят из бетона с низкой усадкой, а швы должным образом установлены на расстоянии 15 футов или меньше, армирование, как правило, не требуется. Скорее всего, случайных или внезапных трещин будет немного. Если случайные трещины возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между швами и низкой усадки бетона, что ограничивает возможность эксплуатации или проблемы с техническим обслуживанием в будущем.

Когда плиты укладываются на проблемное основание с риском неравномерной поддержки или состоят из бетона с умеренной или высокой усадкой или расстояния между швами превышают 15 футов, тогда необходимо армирование для ограничения ширины трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 милам (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя снижается, и могут возникать дифференциальные вертикальные перемещения через трещины или «раскачивание» плиты. Когда это происходит, обнажаются края трещины и, вероятно, происходит растрескивание краев, особенно если плита подвергается воздействию колесного транспорта и особенно погрузчиков с жесткими колесами. Как только начинается выкрашивание, ширина трещин на поверхности становится больше, а износ плиты вдоль трещин значительно увеличивается.

Если деформационные швы недопустимы и не устанавливаются, требуется термоусадочное и температурное армирование. Этот подход к проектированию иногда называют непрерывно армированными или бесстыковыми плитами, и он позволяет многочисленным, близко расположенным (от 3 до 6 футов) мелким трещинам возникать по всей плите.

Неограниченный рост ширины трещины приводит к выкрашиванию кромок вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.

Варианты контроля трещин

Как правило, существует два варианта борьбы с трещинами в плитах на грунте: 1) контролировать расположение трещин путем установки компенсационных швов (не контролирует ширину трещины) или 2) контролировать ширину трещин путем установки арматуры (не контролировать место трещины).

В варианте 1 мы сообщаем плите, где трескаться, а ширина деформационных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона. По мере увеличения расстояния между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 милам, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через деформационные швы, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения по швам.

В варианте 2 мы позволяем плитам растрескиваться случайным образом, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно при таком варианте компенсационные швы не устанавливаются. Вместо этого растрескивание происходит хаотично, образуя многочисленные, плотно скрепленные между собой трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Резка арматуры в местах стыков

Соблюдайте осторожность при использовании обоих способов борьбы с трещинами в одной и той же плите. Если через усадочные швы проходит слишком много арматуры, швы становятся слишком жесткими и могут не растрескиваться и не раскрываться, как предполагалось. Когда деформационные швы не активируются (т. е. трескаются и открываются) из-за армирования, обычно возникает внешовное или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают резать всю арматуру в деформационных швах, в то время как другие могут указывать резать каждый второй стержень или проволоку. Если обрезать каждый второй стержень или проволоку, оставшаяся арматура поможет обеспечить передачу нагрузки и сведет к минимуму дифференциальные перемещения панелей, но не будет препятствовать активации соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурно-усадочной арматурой в местах стыков, подрядчики должны подать запрос на получение информации. Много раз подрядчиков необоснованно обвиняют в растрескивании вне шва, связанном с этой проблемой проектирования.

Метод перемещения арматуры из сварной проволоки в указанное место методом «зацепи и потяни» является неэффективным методом, которого следует избегать подрядчикам.

Расположение арматуры

Стальная арматура и арматура из сварной проволоки должны располагаться в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире у поверхности и сужаются с глубиной. Таким образом, арматура для контроля трещин никогда не должна располагаться ниже середины глубины плиты. Арматура также должна располагаться достаточно низко, чтобы пила не разрезала арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещение стали на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности. Конструкторы обычно определяют положение армирования, указывая защитный слой бетона (от 1 1/2 до 2 дюймов) для армирования.

Размещение одного слоя арматуры в центре или на середине глубины плиты не рекомендуется (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты, а также обеспечить контроль ширины трещины. Однако размещение арматуры посередине плиты не позволит эффективно решить ни одну из этих задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и достаточно связываться вместе, чтобы свести к минимуму перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддержите арматуру стульями или опорами из сборных железобетонных стержней. Стулья должны иметь песчаные или опорные плиты, а перекладины должны иметь квадратное основание размером не менее 4 дюймов, чтобы гарантировать, что они не утонут в основании. Используйте расстояние между опорами, которое гарантирует, что арматура не провиснет между опорами или не будет продавлена ​​пешеходным движением или свежим бетоном. Гибкая арматура, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. В дополнение к указанию типа и количества арматуры проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Арматура из сварной проволоки никогда не должна размещаться на земле и тянуться на место после укладки бетона. Техника «зацепи и потяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» сварную проволочную арматуру в указанном месте, стоя на арматуре?

Армирование, частично заглубленное в основание, не обеспечивает контроля ширины трещины. Без опорных стульев или сборных железобетонных блоков арматура обычно оказывается в нижней части плиты или заглубляется в основание.

Допуски на размещение

Допуск вертикального размещения арматуры в плитах на грунте составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск защитного слоя бетона составляет – 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение защитного слоя не может превышать одной трети указанного защитного слоя. Во многих случаях допуск покрытия переопределяет допуск вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков вертикального размещения.

Первоначально эта статья была опубликована 25 февраля 2013 г.

Ссылки:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных полов и плит»

ACI 360R-06. «Проектирование плит на грунте»

Заявление о позиции ASCC № 2. «Расположение рулонной сварной сетки в бетоне»

Технические факты WRI. «Опоры необходимы для долговременной работы арматуры из сварной проволоки в плите на уровне грунта» (TF 702-R-08)

Технические факты WRI. «Как определить, заказать и использовать армирование сварной проволокой» (TF 202-R-03)

10 вещей, которые нужно знать о волокнистом армировании бетона

Hillman представляет системы крепления бетона для средних нагрузок на WOC

2 90 10 лучших статей о строительстве на этой неделе: забудьте о заводской табличке, если хотите самый американский пикап

10 самых читаемых статей о строительстве: неделя от 24 августа

Советы и стратегии по работе с композитами GFRP в строительстве

Экономьте деньги, стройте быстрее: синтетические макроволокна в бетонных конструкциях

Merlo Roto 50.
30 S-Plus обеспечивает высоту, грузоподъемность и эффективность Мерло Ротос R50.30 S-Плюс.

Принять участие в конкурсе лучших продуктов 2023 года от Concrete Contractor (срок продлен)

Тысячи продуктов, инструментов, оборудования и машин предназначены для помощи бетонным подрядчикам, и некоторые из них выделяются среди остальных своими инновациями и преимуществами. Срок ПРОДЛЕН до 20 февраля 2023 г.

Салливан из PCA: рецессии нет, но ожидается ослабление экономики

Главный экономист PCA Эд Салливан прогнозирует ослабление экономики в 2023 году, при этом увеличение расходов, связанных с законопроектом об инфраструктуре, окажет незначительное влияние. Он также прогнозирует снижение потребления бетона в частном секторе на 3,5%.

Нами движет преданность делу

Благодаря нашим достижениям и неустанной приверженности строителей Wirtgen Group помогает строить дороги, которые позволят вам познать мир.

Top Post 2022: Macrofibers & Super Bowl — внутри бетона самого большого стадиона НФЛ

Использование синтетического волокна позволило сэкономить затраты, время и трудозатраты на строительство стадиона SoFi за счет использования армированного волокном бетона на верхних палубах .

Дилемма подрядчика по арматуре из сварной проволоки (WWR)

Должна быть альтернатива демонтажу и замене WWR.

Руководство по фибробетону: советы по проектированию, спецификации и применению

Изучение основных аспектов фибробетона, включая его конструкцию, технические характеристики, применение и способы надлежащей отделки изделия.

PSI Fiberstrand REPREVE 225 Экологически чистая микрофибра для армирования бетона

10 вещей, которые необходимо знать об армировании бетона волокном

В зависимости от того, позволяет ли проект, подрядчики могут найти армирование волокном экономически эффективной альтернативой для обеспечения долговечности . Однако это может быть непросто. Загрузите этот документ, в котором перечислены 10 вещей, которые нужно знать об армировании бетона волокном.

CRSI: арматурный стержень, отмеченный буквой W, теперь имеет двойной класс

Изменения 2020 года в стандарте ASTM A615 соответствуют требованиям к арматуре как A706. Материал A706 теперь соответствует или превосходит все химические и механические требования для соответствующего размера и сорта A615.

GatorBar Утвержден Департаментом транспорта штата Вирджиния

Композитная арматура, армированная стекловолокном, GatorBar была включена в Оценочный список новых продуктов Департаментом транспорта штата Вирджиния.

Diablo просверливает арматуру насквозь сверлом Rebar Demon SDS на выставке World of Concrete 2022

Передовой опыт работы с георадаром: сэкономьте время, деньги и головную боль бетонных подрядчиков

Одного знания о том, что инженерные сети и структурные элементы существуют под землей, недостаточно. на рабочем месте.

Новые батареи дают инструментам MAX USA больше стяжек и отрезков

Предлагая тысячи дополнительных стяжек и сотни дополнительных резов на одной зарядке, ваши устройства MAX USA TWINTIER, ярусы для арматуры и устройства для резки арматурных стержней PJRC160 только что были обновлены.

Железобетонная плита | Железобетонный пол

Бетон – широко используемый строительный материал. Он очень популярен в строительстве железобетонных плит.

1 Что такое железобетонный пол

2 Как спроектировать железобетонную плиту

3 Преимущества железобетонной плиты

В ее состав входят кварцевый песок, цемент, вода и гравий (иногда также щебень или молотый камень ), а иногда добавляется какой-то дополнительный элемент, чтобы добавить некоторые дополнительные функции. Смесь можно приготовить вручную или в машине – бетономешалке.

Изменение пропорции элементов, используемых для приготовления смеси, определяет желаемый результат. Со смесью, в которой больше воды, будет легче работать, а более высокая доля цемента обеспечивает большую прочность. Выбор будет зависеть от преследуемой цели.

Размер используемых зерен будет зависеть от того, что вы ищете. Существует несколько типов отделки для бетонных полов , которые можно наносить после использования бетона.

Если гравий мелкий, он будет иметь более гладкую поверхность и его можно будет легко полировать. Крупный гравий или щебень используются, когда цель состоит в том, чтобы создать что-то деревенское, что не требует окончательной обработки для улучшения эстетики проектируемой конструкции. На качество результата это не влияет, это всего лишь нечто эстетическое и это будет иметь другие характеристики использования.

Гладкий эффект обычно используется в интерьерах, где требуется изысканная и нежная отделка. Крупные зерна гравия больше используются для наружных работ, где шероховатость не является проблемой.

Для использования бетона необходимо изготовить форму, в которую будет заливаться смесь. Формы используются для устройства пола и колонн. Чаще всего эта форма имеет стальные балки внутри, чтобы создать сопротивление в плите.

Что такое железобетонный пол

Железобетонный пол состоит из плиты , которая представляет собой плоскую бетонную плиту, обе поверхности которой параллельны друг другу, а внутри имеет стальные балки, поддерживать структуру.

Один из аспектов, на который следует обратить внимание, заключается в том, что если в бетон встроить стальные стержни, образуется то, что известно как железобетон . Этот тип бетона идеально подходит для использования в конструкциях, требующих высокой прочности.

Как спроектировать железобетонную плиту

Каждая железобетонная плита должна пройти процесс сборки , который не является сложным, но должен строго соблюдаться. Прежде чем приступить к приготовлению бетонной смеси, необходимо подготовить основание, на которое будет укладываться плита. Вы должны:

  • Удалите все элементы растений.
  • Выровнять землю . Если необходимо засыпать какую-то часть земли, чтобы выровнять ее в нижних частях, лучше всего использовать каличе (разновидность осадочной породы), потому что ее легко уплотнить. Верхние части выравниваются копанием. Этот шаг необходим для того, чтобы сделать плиту абсолютно плоской.
  • Найдите нужный уровень влажности. Если влаги слишком много, грунт будет представлять собой вязкую массу, что сделает конструкцию неустойчивой. Если влаги слишком мало, земля будет слишком влажной, что приведет к ее распаду. В зависимости от типа грунта необходимо подобрать оптимальный уровень влажности. Необходимо добавить воды или аэрировать землю плугом, чтобы повысить или понизить уровень влажности.
  • Уплотнить землю. После определения областей, где будет использоваться калиша, добавляемые слои должны быть очень тонкими, чтобы их можно было уплотнить валиками. Каждый новый слой сверху должен быть очень тонким, а затем используется валик, пока не будет достигнут желаемый уровень. Этот процесс придаст грунту устойчивость.

Выполнение всех этих шагов в правильном порядке важно для устойчивости железобетонной плиты.

После надлежащей подготовки основания необходимо изготовить деревянную форму. Затем внутрь помещаются стальные балки диаметром 4 или 6 мм в виде сетки.

Между балками может быть расстояние 15 х 15 см или 15 х 25 см. Функция этой сетки заключается в распределении веса конструкции и обеспечении устойчивости к трещинам, которые могут возникнуть в железобетонной плите.

Рекомендуемая толщина каждой железобетонной плиты зависит от требуемой прочности:

  • Низкое сопротивление, подходит для людей: 10-12 см.
  • Среднее сопротивление, подходит для легковых автомобилей: 13-15 см. Необходимо выполнить деформационный шов железобетонной плиты.
  • Высокая прочность, подходит для тяжелой техники: 16 и более см.

После завершения заливки смеси можно выполнить черновую отделку или создать деформационный шов железобетонной плиты , который рекомендуется для полов, подвергающихся большой нагрузке. Предпочтительно выполнять эту работу со свежим бетоном, без высыхания, потому что впоследствии это будет проблематично.

После того, как железобетонная плита высохнет, рекомендуется выполнить последующую обработку пола, подходящую для обеспечения водостойкости и устойчивости к истиранию. В результате получится высококачественная армированная полированная бетонная плита .

Преимущества железобетонной плиты
  • Долговечность. Железобетонная плита может служить бесконечно долго, если за ней правильно ухаживать.
  • Сопротивление. Бетон — это материал, который практически невозможно повредить даже в экстремальных условиях. Если он подвергается слишком большому весу, просто сделайте деформационный шов плиты, и он останется в идеальном состоянии. Он даже огнестойкий в течение 3 часов.
  • Простота обслуживания. Бетон можно очищать нейтральными средствами, и он остается в идеальном состоянии.
  • Универсальность. Поверхность, остающаяся на плите из бетона, плоская.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
