Армирование стяжки и бетонной плиты

    Перед началом строительного цикла нужно точно определиться с необходимой толщиной стяжки. Ее размер зависит от статических, динамических нагрузок, а также от других конструктивных особенностей. Ее величину нужно подстраивать под уровни полов соседних помещений. Для нормального функционирования минимальная толщина бетона составляет 6 см. Если толщина будет меньше, это приведет к растрескиванию конструкции.

Перед укладыванием сетки на подбетонку нужно подготовить основание:

Готовое основание должно хорошо высохнуть. Чтобы конструкция не пересыхала, на протяжении трех дней иногда смачивается водой или используют защитное средство.

    Для подсчета веса арматуры в погонном метре можно использовать таблицу:

Формулы, по которым можно рассчитать точный вес арматуры.



Сразу вычисляется объем тела за формулой:

V = F x L

Где:

    V – объем тела, м³

    F – площадь сечения арматуры, м²

    L – длина тела, м



Для поиска поперечного сечения используем формулу:

F = π x D²/ 4

Где:

    D – диаметр арматуры (в метрах)

    π = 3. 14 (Неизменная единица равна соотношению диаметра к периметру круга)



Последним расчетом будет определение веса:

M = V x Р

Где:

    Р – вес стали который составляет 7850 кг/м3

Пример расчета одного метра арматуры диаметром 8мм

Переводим диаметр арматуры (D) в метры

D= 8/1000= 0.008 м



Находим площадь сечения арматуры

F = π x D²/ 4

F=3.14×0.008×0.008/4=0.00005024 м²



Длинна (L) у нас ровняется 1 метр



Находим объем:

V=0.00005024*1=0.00005024 м3



Определяем вес метра погонного арматуры

M=0.00005024*P=0.00005024*7850=0.394384



Р – вес стали который составляет 7850 кг/м3



Если Вы сравните с таблицей, значений которая находится выше то увидите, что разница не велика. Она идет за счет рифления арматура которое мы в расчет не берем.

Таблица перевода м2 сетки разных диаметров арматуры в кг.



Диаметр арматуры, мм	Объем ячеек, мм	Раскрой, мм	Масса м2, кг.
4	100*100	2тыс.*6 тыс.	1.84
4	150*150	2тыс.*6 тыс.	1.22
4	200*200	2тыс.*6 тыс.	0.92
5	100*100	2тыс.*6 тыс.	2.88
5	150*150	2тыс.*6 тыс.	1.92
5	200*200	2тыс.*6 тыс.	1.44
6	100*100	2тыс.*6 тыс.	4.44
6	150*150	2тыс.*6 тыс.	2.96
6	200*200	2тыс.*6 тыс.	2.22
8	100*100	2тыс.*6 тыс.	7.9
8	150*150	2 тыс.*6 тыс.	5.26
8	200*200	2 тыс.*6 тыс.	3.95
10	100*100	2 тыс.*6 тыс.	12.34
10	150*150	2 тыс.*6 тыс.	12.38
10	200*200	2 тыс. *6 тыс.	6.19
12	100*100	2тыс.*6 тыс.	17.8
12	150*150	2тыс.*6 тыс.	11.84
12	200*200	2тыс.*6 тыс.	8,88



Расчет количества



    Для фундаментной плиты нужно значительное число бетона и металла. При его сооружении применяется ребристая арматура. К примеру, можно рассмотреть расход арматурного материала на фундамент здания величиной 6*6 м. Его каркас формирует сетка, которая имеет шаг 20 см в ширину и длину.



    Чтобы создать конструкцию, нужно положить в линию 31 отрезок ребристой арматуры (продольная арматура). Наверх под углом 90° следует положить еще ряд (поперечная арматура). Итого 62. Но так как в плите идет двойное армирование: число рядов вырастет до 124.



    Имея длину одного из рядов, делаем подсчет арматуры для двух поясов: 6 * 124= 744 м.п. материалов. Верхняя полоса арматуры связывается с нижней. Связные узлы изготовляются в области стыков поперечных и продольных рядов стержня из стали. В результате, выходит такое число узлов: 31 х 8 = 248.



    Если толщина плиты фундамента равняется 20 см, то нижнее поле арматуры проходит в 5 см от низа плиты. Таким образом, подсчет длины отрезка будет считаться так: 20 – 10 = 10 см.



    Конечный объем материалов для строительства примерно будет считаться 248*0.1=24.8 м. и если на создание двойного армирования нужно 744 м, сплошная длина всего металлопроката подсчитывается так: 744 + 24.8 = 768.8 м.

Виды арматурной сетки

Есть 2 основных вида арматурой сетки, которые используют при армировании:

• Связанная.
• Сварная.

    Зачастую используют связанные рамы, которые содержат в себе множество стержневых или закаленных прутьев, связанных проволокой. Такие конструкции дешевле, чем сварные сетки.



    Прутья арматуры ложатся параллельно друг друга на одинаковом расстоянии, сверху по такому же принципу ложится второй слой перпендикулярно первому. В местах пересечения прутья связываются или свариваются. Получается сетка, или, как называют, лист. Он годится для армирования плит перекрытия



    В такой ситуации прутья также классифицируют как продольные и поперечные. Разница в них только в их расположении. При квадратном листе разница не заметная и зависит только от положения листа. Если же лист прямоугольный, то продольные прутья длиннее.

Армирование бетонного пола: по грунту, под бетон

Армирование бетонного пола выполняется там, где нужно упрочнить и усилить конструкцию, сделав стойкой к изгибу и растяжениям. Ввиду того, что такая конструкция пола сама по себе достаточно надежная и прочная, в жилых помещениях обычно усиление не производят – там достаточно железобетонных перекрытий, которые берут нагрузку на себя. А вот в заводских цехах, гаражах, на складах и иных помещениях, где пол выдерживает серьезные испытания, без упрочнения конструкции не обойтись.

Для усиления конструкции используют разнообразные материалы, инструменты и методы работы. Технология подбирается в соответствии с особенностями строения, условиями эксплуатации, действующими нагрузками, характеристиками используемых материалов и других параметров. Все выполняется до этапа укладки финишного покрытия.

Благодаря такому подходу удается повысить прочностные свойства пола, продлить срок службы, препятствовать деформации и усадке бетона, защитить его от растрескивания в процессе естественной усадки, вибрационных нагрузок, механического давления.

Когда необходимо армирование

Армирование бетонных полов выполняется не всегда, но есть случаи, когда оно необходимо и полностью оправданно. В жилых помещениях стяжка представляет собой слой песчано-цементного раствора толщиной в 4-8 сантиметра, который выравнивает железобетонные плиты перекрытия. Именно плиты забирают на себя большую часть деформирующих нагрузок.

Но если на перекрытия настилают теплоизоляционный материал (пенопласт, минеральные листы, экструдированный пенополистирол), армирование поверхности обязательно. Также не избежать усиления в жилых помещениях под печами, каминами, в местах с большой нагрузкой.

Когда армирование бетонной стяжки обязательно:

• Если проект предполагает плавающую стяжку – с сыпучей подложкой, под тепло- и гидроизоляцию.
• При обустройстве пола по грунту, который может вспучиться (особенно если есть керамзитовый теплоизоляционный слой).
• В системах теплого пола, где покрытие должно спокойно выдерживать перепады температур.
• В промышленных зданиях – в зонах с повышенной нагрузкой, под оборудованием с большим весом и т.д.
• Обязательно армируют любую стяжку толщиной больше 5 сантиметров.

Типы бетонной армированной стяжки по функциям:

• Многослойная – включает прокладки для звуко-, гидро-, теплоизоляции
• Черновая – армирование бетонного пола по грунту
• Строительная – заливается на плиту перекрытия
• Выравнивающая – заливается на черновой слой, становясь базой напольного покрытия либо теплого пола

Наиболее оправданно использовать арматуру при обустройстве многослойной и черновой стяжек, наливных полов и там, где нужно уменьшить расчетный слой раствора. Самостоятельно произвести расчет и все спроектировать достаточно сложно, поэтому обычно пользуются услугами проектных организаций, отдельных специалистов либо как минимум установленными нормами и параметрами.

Современное армирование полов под бетон выполняется с использованием таких материалов: стальные проволочные или армирующие сетки, сетки из стекловолокна, фиброволокно (из базальта, полипропилена, стекла, металла), сетки из полимеров.

Сетки для стяжки металлические

Изготовленная из проволоки по ГОСТу 8478 (диаметр проволоки 5 миллиметров, ячейки 10 на 10 или 20 на 20 сантиметров) сетка используется там, где соблюдается технология строительства, внутренние несущие стены и тяжелые перегородки опираются на свой фундамент. Из нее выполняют многослойную стяжку на грунте, упрочняют покрытие в коридоре, на кухне, в гараже.

Сетка может быть сварной или сделанной из скрученной проволоки. Сварка подойдет для арматуры диаметром больше 6 миллиметров. Металлические сетки самые прочные, позволяют усилить стяжку толщиной до 8 сантиметров. Листы распределяют по всей толще раствора так, как это делают при каркасном армировании. Устанавливают на высоте около 2-3 сантиметров, потом заливают бетоном. Если под слоем стяжки находятся изоляционные слои, привязку к стенам не делают, сетку по краям отделяют на 3-5 сантиметров.

В продаже можно найти готовый материал, который просто укладывается полосами по поверхности и связывается. Стоимость работ ненамного дороже, чем при армировании проволокой, из которой самостоятельно в процессе выполнения работ делают сетку. А вот экономия времени и надежность значительно выше.

Арматура для укрепления стяжки

Каркас из прутков прокладывают обычно в два слоя, создавая цельную карту из стержней диаметром 6-40 миллиметров. Толщина покрытия не должна превышать 8 сантиметров. Обычно усиливают таким образом полы по грунту, керамзиту, щебню.

Прутки соединяют при помощи точечной сварки либо скрутками из проволоки специальным крючком для вязки арматуры. Целесообразно использование арматуры класса А400 с диаметром, соответствующим нагрузкам. Для сварки или скрутки стержней чаще всего выбирают арматуру из проволоки из стали диаметром 8-12 миллиметров. Ячейки могут иметь размер от 5 на 5 сантиметров до 25 на 25 сантиметров, что зависит от условий и норм, учтенных в расчетах.

Последовательность устройства полов

В первую очередь нужно рассмотреть правила выполнения бетонной армирующей стяжки, без соблюдения которых покрытие не будет качественным. Они обязательны независимо от выбранных материалов, особенностей эксплуатации, расчетов.

Правила выполнения работ по усилению полов:

1. До заливки материал нужно распределить на основании строительной площадки, используя подпорки (исключение составляет фиброволокно).

2. Распределение бетона должно выполняться свободно, чтобы армирование не мешало заливке.

3. Бетон и применяемые для упрочнения материалы должны обладать хорошей адгезией, не быть испачканными маслянистыми текстурами.

4. Слой раствора должен полностью закрыть каркас усиления, чтобы защитить его от окисления, гниения, коррозии, разрушений под воздействием внешних негативных факторов.

Порядок работ по созданию пола:

• Подготовка поверхности – удаление мусора, грязи, пыли.
• При обустройстве старой бетонной поверхности – расшивка трещин и щелей, очистка, устранение заливкой жидким раствором.
• Подготовка материалов для укладки гидроизоляции, звуко-, теплозащиты, монтаж.
• Разметка уровня пола на стенах водяным уровнем.
• Раскладка пластиковых фиксаторов ближе к подошве плиты или выполнение подкладки из раствора, чтобы арматура заняла правильное положение в слое бетона. Если арматура не сваривается или не вяжется, то укладывается на фиксаторах-стульчиках.
• Укладка сетки с нахлестом в 1-2 ячейки или созданного каркаса.
• Установка маяков (реек, досок, направляющих для штукатурки) на расстоянии в 10-20 сантиметров меньше длины правила.
• Заливка раствора.
• Удаление маяков после схватывания стяжки, заделка дыр раствором.

В процессе высыхания стяжку желательно несколько дней поливать водой и накрыть пленкой из полиэтилена, что позволит избежать неравномерного высыхания.

Неметаллические материалы для армирования полов

Довольно часто армирование бетонной стяжки выполняют неметаллическими материалами. Актуально там, где нет больших нагрузок – наливные и теплые полы в жилых помещениях, рестораны, офисы, различные общественные места. По прочности материал уступает металлическому аналогу, но во многих случаях такой выбор вполне оправдан из-за ощутимой экономии и отсутствии серьезных воздействий.

Основные преимущества пластиковых изделий:

• Небольшой вес, удобное и дешевое транспортирование, простое хранение.
• Легкость и скорость подготовки, монтажа.
• Высокий уровень эластичности, прочность на растяжение при усадке здания, защита от трещин.
• Стойкость к коррозии, различным внешним воздействиям.
• Невысокая цена.

Если говорить о сетке, то принципиальных отличий в использовании металлических и полимерных сеток нет. Для пластиковых изделий не нужно крепление при помощи подпорок, достаточно выполнить слой бетона минимальной толщины, сверху уложить лист, потом маяки и заливка.

Стекловолоконная сетка

Материал используется только после пропитки полимерными дисперсиями, которые защищают от влияния щелочной среды толщи бетона. Арматуру производят из нитей алюмоборосиликатного стекла. Сфера применения, свойства, эксплуатационные характеристики схожи с изделиями из пластика. Но стекловолокно не советуют использовать там, где есть риск возгорания, так как критическим показателем для материала является порог в +150 С.

Обычно выбирают сетку с квадратными ячейками величиной 4-6 сантиметра, сделанную путем ажурного плетения. Марки ССДор-330 и ССП-95 покрыты пропиткой, ССДор-300 и ССМ-95 – нет. Без пропитки сетку для армирования бетона не используют, так ка щелочь на протяжении 5 лет может изъесть стекловолокно.

Легкость в работе, небольшой вес позволяют работать с материалом без привлечения дополнительной техники и людей, а стойкость к воде и перепадам температуры добавляют популярности. Основные задачи сетки – увеличение прочности покрытия, устранение появления усадочных трещин.

Фиброволокно

Насыпные волокна вмешиваются в раствор на этапе его приготовления для устранения микротрещин и трещин. Фибра улучшает ударостойкость пола, но нагрузку на прогиб и растяжение не забирает. Фибра – россыпь мелких армирующих волокон (обычно длиной 6-20 миллиметров, но встречается металлическая фибра длиной до 60 миллиметров), которые равномерно располагаются в толще стяжки и улучшают ее характеристики.

Изготавливают фибру из полипропилена, металла, стекловолокна, базальта. Там, где важно не нагружать стяжку, применяют стекловолокно или полипропилен, полы с высокой проходимостью делают с металлом, для покрытий с воздействием агрессивных веществ и сложных атмосферных факторов берут базальт.

Для замешивания раствора сначала смешивают все сухие компоненты и фибру, мешают до 5 минут в бетономешалке, позволив расслоиться скомканным волокнам и распределиться равномерно по составу. Потом доливается вода и мешается еще 10 минут, после чего раствор можно сразу использовать в работе, заливая по маякам.

Основные преимущества материала – облегчение технологии армирования, защита от трещин в процессе усадки, упрочнение всего слоя, повышение стойкости к истиранию и резким изменениям температур, увеличение показателей водостойкости, морозостойкости, возможность комбинирования с другими материалами для достижения наилучшего результата.

Стальное усиление

Обеспечивает наиболее прочное покрытие, целесообразно для автобоксов, складских помещений, промышленных цехов. Сетку связывают из стальных стержней диаметром 8-12 миллиметров, большие используют реже. Чаще всего делают ячейки с размерами 100 на 100 миллиметров, но параметр может варьироваться. Решетку сваривают/вяжут проволокой на объекте или вне объекта с последующей доставкой, располагают слой арматуры снизу и заливают.

Диаметр прутков и размер ячеек просчитывают на этапе проектирования здания, ориентируясь по нагрузкам и технологическим особенностям конструкции, способности выдерживать динамические и статические воздействия.

Композитное армирование

Используется аналогично стальным сеткам, чаще в полусухих и сухих стяжках, после согласования с застройщиком. Материал очень прост в работе, композитное армирование не боится коррозии, долго служит, может конструироваться где угодно, легко доставляться на объект. Снижает вес перекрытий, повышает прочность и гибкость конструкции.

Готовые сетки

Сетки, созданные в производственных условиях, представлены в большом ассортименте. Самые популярные – стальные, стекловолоконные, композитные и т.д. Основным преимуществом покупки уже готового изделия является возможность сразу просчитать его параметры и свойства, использовать в соответствии со строительными нормами, сэкономить время и силы на самостоятельном изготовлении сетки из прутьев. Итоговая стоимость получается не намного выше.

Самые популярные варианты:

Металл

Cетка производится из стальной проволоки диаметром 2.5-6 миллиметров, размеры ячеек могут быть разными (6-20 сантиметров). Материал тем прочнее, чем меньше размер ячейки. Поставляется в рулонах (диаметр до 3 миллиметров) и листах (больше 3 миллиметров).

Основные преимущества: высокая прочность на разрыв, хорошие связующие характеристики, стойкость к перепадам температур, длительный срок службы, полная защита от трещин за счет растяжения, повышение несущей способности пола.

Пластик

Усиливает стяжку до 8 сантиметров, материал мягкий и эластичный, легкий и гибкий. Если здание усаживается неравномерно, такая сетка будет гнуться, но не порвет пол, как в случае с металлом. Используется в местах с небольшой нагрузкой, так как демонстрирует слабое сопротивление на разрыв. Поставляется в рулонах, режется обыкновенными ножницами, не боится коррозии и гниения.

Главные плюсы: химическая инертность, эластичность, пропускает радиочастоты, легкая транспортировка и монтаж, небольшой вес.

Стекловолокно

Материал с ячейками до 6 миллиметров, должен быть пропитан для стойкости к щелочи. Эксплуатационные характеристики схожи с пластиком.

Прутковая армация

Бетонный пол армированный выполняется с использованием стальных стержней марки А400 либо А500 или композитной арматуры (стеклопластик, углепластик, базальтопластик и т.д.). Стержни укладывают в каркас, сваривают и/или дополнительно связывают сетку строительной проволокой. полимернывх

Стержни должны быть полноразмерными, без коррозии и больших разрушений ржавчины, точно соответствовать указанным физическим параметрам.

Теплые полы

При создании встроенного отопления обязательно выполняют бетонный армированный пол. Это требование заложено в СНиПах и основано на многолетнем опыте эксплуатации. Теплому полу нужно обустройство надежного слоя теплоизоляции, в качестве которого обычно выступают пенополистирольные плиты. На них выкладывают элементы нагрева, потом заливают раствором.

Такие покрытия постоянно испытывают воздействие перепадов температур, поэтому в них должны быть армирующие элементы (не обязательно со сложным типом укрепления), защищающие от распространения трещин. Лучший выбор в таком случае – комбинированное армирование с использованием фибры и полипропиленовой либо стальной сетки.

Хождение по сеткам при заливке

В процессе заливки основы на грунте и других поверхностях ходить по сеткам не рекомендуется из-за вероятности их сдвига. Карты должны быть полностью неподвижными, поэтому под каждый третий угол ячеек нужно подкладывать прокладки.

Как ходить:

• Сделать дорожки – засыпать бетон по прямой из одного конца помещения в другой, зафиксировав решетку.
• Укладывать поверх каркаса щиты или доски и постепенно переставлять их в процессе работы.
• Связать сетку и сделать ее достаточно жесткой для хождения в момент монтажа маяков для заливки.

От чего зависит цена армированного бетонного пола

Просчитать затраты возможно заранее, на этапе проектирования работ. Общая сумма зависит от ряда факторов, которые корректируются в соответствии с поставленными целями.

Что влияет на стоимость:

• Площадь заливки – чем больше, тем дороже обойдутся работы. Повлиять на этот фактор нельзя, он постоянный, разве что можно получить скидку на выполнение заказа с очень большой площадью.
• Количество и качество слоев – формируется исходя из особенностей эксплуатации помещения.
• Тип армирования – выбирается заказчиком, должен соответствовать заявленным требованиям.
• Качество бетона и других материалов – чем выше, тем лучше. Даже если дороже, в итоге хороший пол полностью окупит затраты, так как некачественные материалы могут привести к необходимости выполнения процесса повторно, ремонту, другим проблемам.

Добавки к бетону

Если нагрузки на пол в помещении не очень большие и нецелесообразно тратить большие средства на сложные работы, можно ограничиться добавками к бетону. Фиброволокно используется в процессе замешивания раствора, положительно влияет на общие характеристики прочности, защищает от микротрещин в процессе высыхания. Даже если нарушаются условия правильной сушки и схватывания бетонного слоя, микротрещины не появятся или их будет мало, что существенно облегчит дальнейший процесс обустройства пола.

Ровный пол является обязательным требованием для качественной и долговечной укладки любого современного покрытия – паркет, ламинат, керамическая плитка, линолеум, наливной пол и т.д. Армирование бетона – лучшее решение для придания хрупкому материалу стойкости к разрушениям и требуемой прочности, повышения эксплуатационных характеристик.

Вводимые в конструкцию фибродобавки, металлические сетки и каркасы позволяют получить ровное и гладкое бетонное покрытие, без трещин и деформаций, идеальное для укладки финишного слоя.

Армирование бетонных полов

Для создания прочного и долговечного бетонного пола, рекомендуется использовать армирование бетонных полов. Что же такое армирование, каковы его достоинства и какие материалы используются для этой цели?

Бетонные полы сегодня применяются в строительстве как жилых, так и нежилых помещений. Прочность и надежность любого пола, залог долговечности самого помещения. Армирование это использование при изготовлении подобного пола, различных материалов, которые укрепляют его по всем параметрам.

Какие преимущества дает армирование бетонных полов?

Упрочнить бетонный пол можно при помощи стальных прутьев или арматуры, полипропиленового волокна и металлической фибры. Благодаря таким материалам, покрытие становиться менее подвержено растрескиванию и разрушению в целом, отлично противостоит динамичным и вибрационным нагрузкам. Эти нагрузки рассчитываются заранее. От того насколько они будут серьезными, зависит выбор метода армирования.

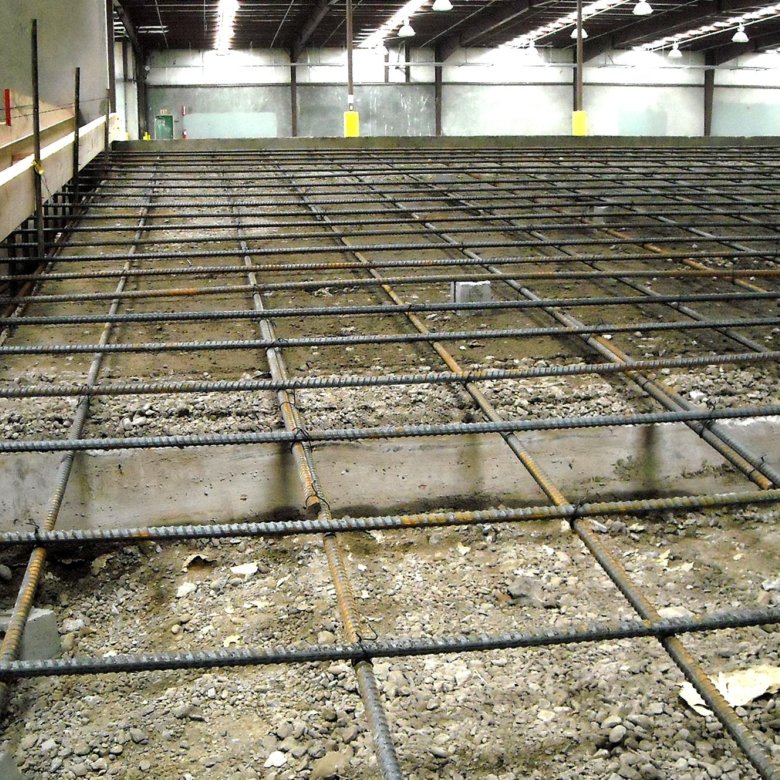

При устройстве бетонной плиты по щебеночному основанию применяется арматура диаметром от 10 до 16 мм. Такой каркас прослужит долго, даже при экстремальных нагрузках, при устройстве полов по старому полу возможно применения фибры, кладочной сетки, пластиковой арматуры. Укрепленный бетонный пол способен противостоять и природным факторам.

Арматурный каркас, вмонтированный в бетон, упрочняет конструкцию в несколько раз. Расход бетона значительно сокращается. Залитая плита уменьшается в толщине, а ее технические характеристики, только увеличиваются. Недостатком такой методики, является затягивание процесса строительства и приобретение дополнительного материала.

Армирование бетонных полов: спецификация и особенности:

На самом деле технология не сложная и экономически выгодная. Помимо стандартного способа, с применением арматурного металлического каркаса, сегодня все большей популярностью пользуется полипропиленовое волокно.

Оно позволяет сделать бетон морозостойким и влагонепроницаемым.

Металлическая фибра, предотвращает распространение появляющихся во время эксплуатации трещин. Используя фибру, повышают ударопрочность и износостойкость. Не знаете, какой бетонный пол с упрочненным слоем Вам необходим? Тогда позвоните нашему специалисту и получите ценную консультацию по всем вопросам бесплатно.

Наша компания предлагает свои услуги по изготовлению любого бетонного пола согласно современным требованиям, по новым технологиям. Накопленный огромный опыт по устройству армирования бетонных полов и методики заливки, позволяет делать пол монолитным, прочным с ровной и устойчивой поверхностью. Этому способствует и высокоточное импортное оборудование. С его помощью специалисты легко рассчитывают толщину заливки и вид армирования. Звоните, мы доступны в любое время.

Укрепление бетонного пола, это значит забота о хорошем покрытии на долгие годы вперед. Данный способ позволяет значительно сэкономить на дальнейшей реконструкции покрытия и систематическом текущем ремонте.

Выбор материала для армирования бетонных полов

Конструкции из металла хорошо справляются с растягивающими усилиями. Требуется приложить значительное усилие, чтобы разорвать прут небольшого диаметра, проволоку либо неширокий тонкий лист. Способность сопротивляться сжатию во многом обусловлена профилем и поперечным сечением изделия. Под действием небольшой нагрузки происходит продольный изгиб материала. При достижении критической величины возможно разрушение бетонного покрытия. Чем больше линейный размер профиля в направлении прилагаемого усилия, тем выше предел прочности такого изделия.

Армирование бетонных полов металлическим профилем ведётся с учётом временных и постоянных расчётных нагрузок, возникающих в ходе эксплуатации объекта.

В свою очередь, временные нагрузки подразделяют:

• на длительные, создаваемые размещённым оборудованием, складированным материалом;
• кратковременные, возникающие в результате перемещения людей, материалов, деталей, напора ветра, давления снежного покрова, установленного оборудования для выполнения отдельных технологических операций, сезонных колебаний почвы;
• особые. Воздействие на армированный бетонный пол происходит в результате взрыва, сейсмического удара, просадки грунта, резкого перепада температуры.

Постоянные нагрузки создаются весом армированного бетонного пола, давления грунта и остаточного напряжения в металлических элементах.

В ходе проектирования производится расчёт на сочетание различных нагрузок, под воздействием которых конструкция может потерять прочность и разрушиться. Оптимальный подбор профиля арматуры происходит с учётом направления действия внешних усилий. Наибольший эффект армирование продукцией металлопроката достигается в конструкции полов с высокими поперечными динамическими нагрузками: технологические проезды, перекрытия.

Арматура на основе синтетических материалов позволяет расширить функциональность бетонных полов:

• предотвращает появление в конструкции усадочных напряжений;
• придаёт способность воспринимать знакопеременные нагрузки, ударные воздействия;
• повышает морозостойкость, сопротивление трещинообразованию, водонепроницаемость.

Армирование бетонных полов фиброволокнами рекомендуется в случае сложной поверхности конструкции, покрытия дорог, аэродромов.

Армирование бетонного пола по грунту

29.07.2020

Нужно ли использовать армирование стяжки бетонных полов? Да, обязательно, если рассчитываете сделать качественный бетонный пол, который будет служить долго. Обычно стяжку делают на мягком основании, это может быть пенополистирол, песок или керамзит, поэтому армирующая сетка важна. Она предотвращает и компенсирует деформации.

Цель армирующей сетки сохранить поверхность целым полотном на месте, чтобы ее куски не двигались под финишным слоем отделки. Этого будет достаточно, ведь конструкция пола по большому счету не является несущим объектом.

Конструкция полов по грунту

Устройство полов по грунту можно представить на следующей схеме:

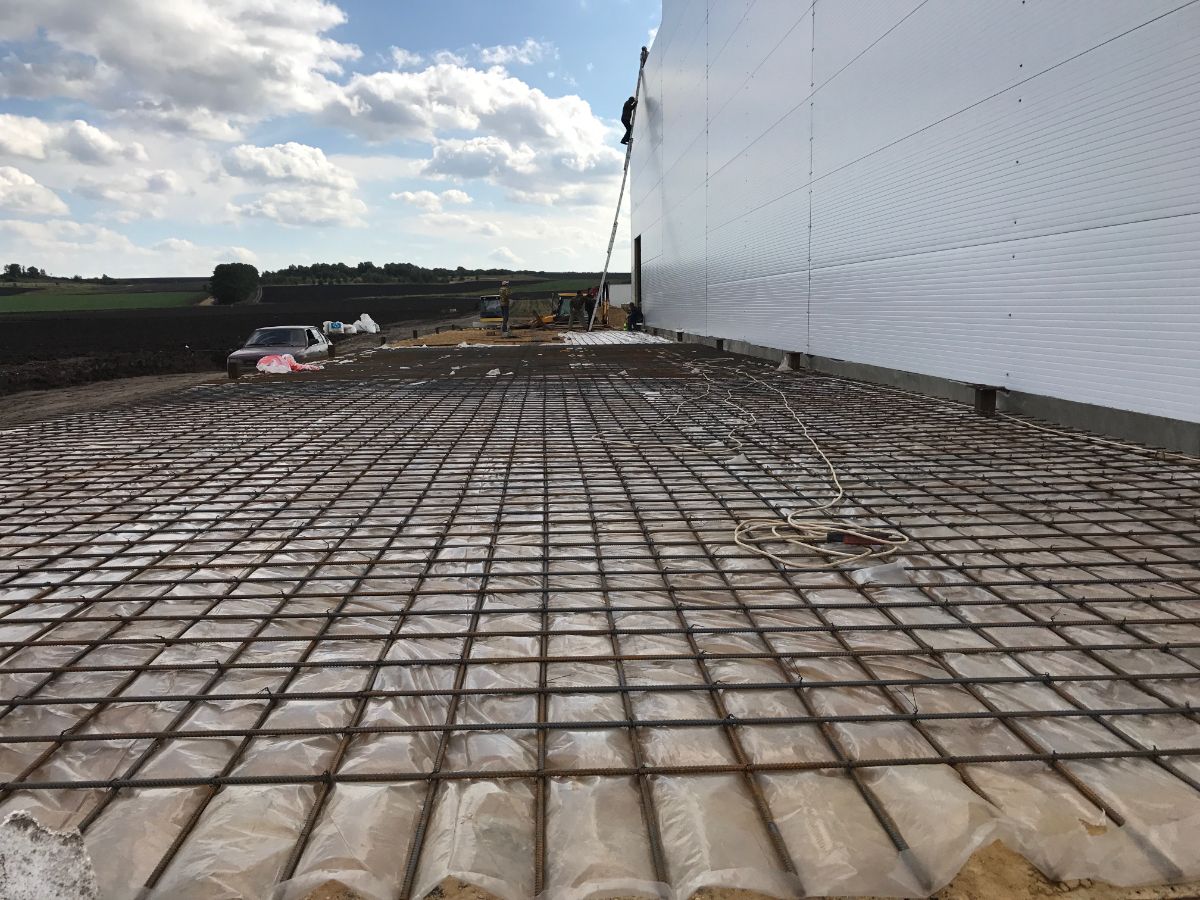

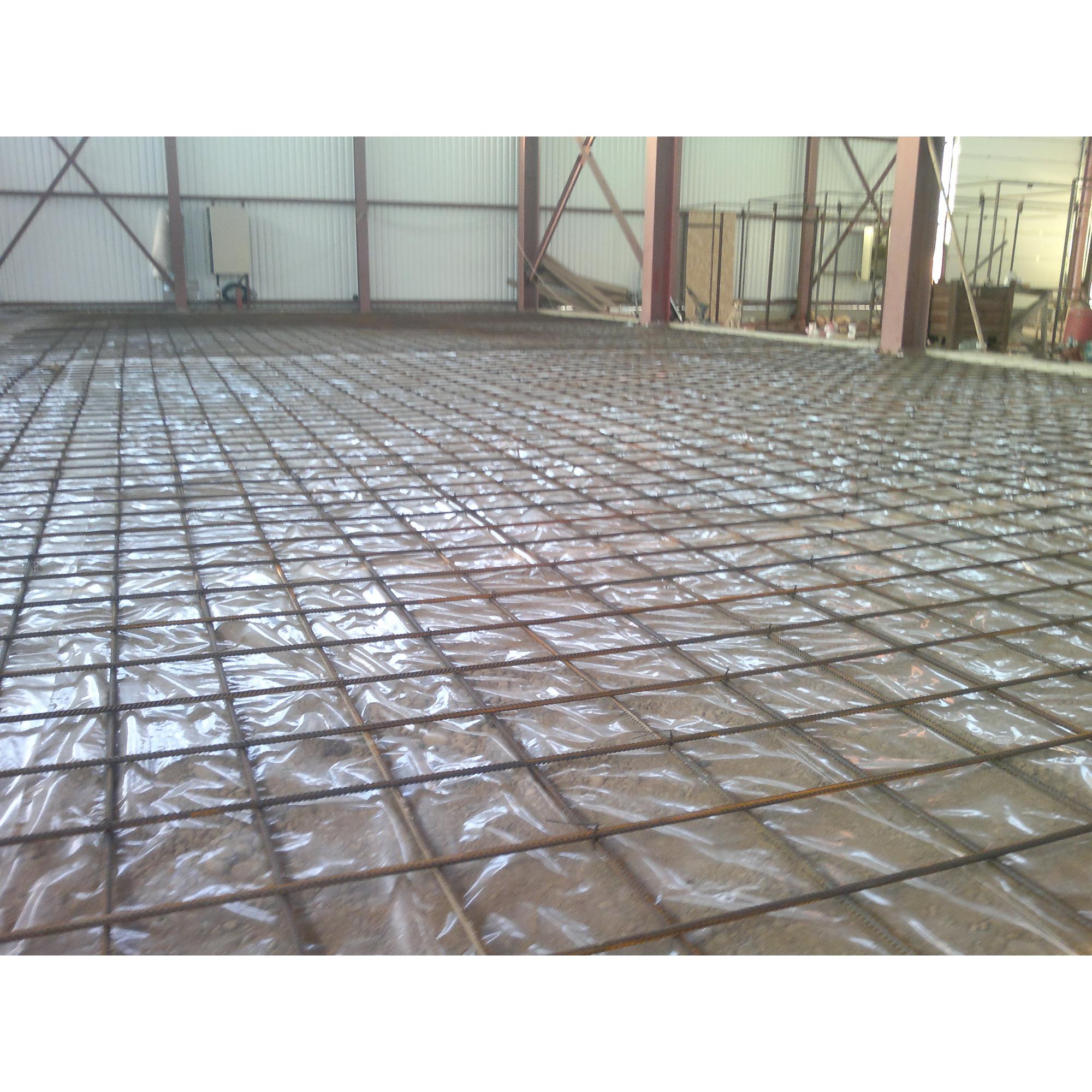

Часто возникает вопрос, нужно ли на утрамбованный грунт под подстилающий слой бетона постелить полиэтиленовую пленку?

Такая пленка не дает уверенности в герметичности. Часто при демонтаже видно что между пленкой и бетоном появляется вода. Бетон чернеет, там образуются грибки и подстилающий слой будет работать в тяжелых условиях. Почему так происходит, откуда берется вода?

1. В грунте всегда есть влага, особенно если уровень грунтовых вод высоко. Именно в месте, где соединяются грунт и бетон образуется точка росы, потому что бетон всегда более инерционный. В результате влажный воздух, попавший между пленкой и подстилающим слоем конденсируется, образуя воду.
2. Слой бетона содержит воду. Для схватывания бетона достаточно 5-10% воды от его массы. Остальной жидкости деваться некуда, внизу пленка, наверху будет пароизоляция. Избыток жидкости будет постепенно конденсироваться между пленкой и бетоном.
3. Если пленка повреждается или нарушен стык, то испаряющаяся из грунта влага добавляет количество воды под пленку.
4. Перечисленные выше условия сокращают срок службы подстилающего слоя.

Если пленку под подстилающий слой не стелить, то со временем процент его влажности сравняется с процентом влажности грунта. Чем меньше процент влажности бетона, тем он лучше будет работать. Вывод: пленка под бетоном задерживает воду, создает ему тяжелые условия работы, а также становится причиной появления грибка.

Сетки для стяжки металлические

Если стяжка выполнена из цементного раствора, нужна металлическая сварная сетка 100х100мм 3мм, либо 100х100 4мм. Высота стяжки должна быть не менее 50мм. Пол по грунту с интенсивными нагрузками, например в гараже, нужно укрепить сеткой 50х50 мм диаметр 4 мм, высота слоя 100 мм.

Если для стяжки применяют мелкофракционный бетон, можно удешевить устройство пола, так как бетон дешевле цементного раствора. Тогда закладываем высоту бетона 60-70мм и стяжка получится прочной. В таком случае можно заказать сетку с крупными ячейками: 150мм и 200мм, это также выйдет дешевле.

Есть ли смысл в добавлении фибры? Да, пол по грунту получится прочней, но добавление фибры не отменит армировочную сетку.

Как армируют пол по грунту

Сетки раскладывают по поверхности теплоизоляции, соединяя нахлестом. Под них равномерно подкладывают подставки:

• высотой 1,5-2 см, если толщина 50 см;
• высотой 2-3 см, если толщина слоя 60-70 см.

Это может быть маячковый профиль, соответствующей высоты. Иногда, чтобы приподнять крепление, используют цементный раствор. Это делается для того, чтобы металл был внутри слоя раствора.

Нужно ли армосетку крепить анкерами через всю конструкцию к бетонному основанию? Конечно нет, так как нарушается тепло- и гидроизоляция. В этом не никакого смысла, тем более, что масса цементного слоя и финишной отделки крепко фиксируют нижние слои. Цель маячковых профилей или подставок удержать сетку на проектных отметках до заливки раствора, чтобы она оказалась внутри него.

Крепежные элементы не должны быть связаны с арматурой стен, лестниц, цоколя – ни с чем. Иногда конструкцию такой стяжки называют плавающей, так как ее укрепление не связано ни с чем. В противном случае при неминуемой естественной усадке более тяжелые и массивные элементы дома подействуют на нее и повредят.

Внутренние стены, перегородки, не должны опираться на армированную стяжку, у них должен быть свой фундамент.

Последовательность устройства полов

1. Выкапываем и убираем верхний слой грунта. Оставшийся грунт утрамбовываем.
2. Выполняем обратную засыпку, используя песок и щебень. Уплотняем каждый слой по 20 см, поливая их водой. Чем лучше будет утрамбована обратная засыпка, тем меньше вероятности проседания насыпи. Если засыпка полметра и больше, то это будет дорого. Можно на дно вырытого котлована разместить строительные отходы, битый бетон и раствор.
3. На уплотненное песчаное и щебеночное основание укладывается подстилающий слой бетона, толщиной 100-150 мм. Хотя согласно СП 29.13330.2011 для жилых помещений эта величина составляет 80 мм, лучше увеличить ее до 100-150 мм, тогда основание будет более прочным.
4. Бетон при укладке должен иметь скругление к стене. На это скругление опирается пароизоляция, когда ее край будет примыкать к стене и подниматься вплоть до финишного покрытия. Если этого не сделать, увеличивается вероятность случайного повреждения мембраны пароизоляции.
5. Укладываем пароизоляцию. Это делается обязательно. Дело в том, что влажность, которая находится в грунте, всегда стремится выйти вверх в виде пара. Это естественный и постоянный процесс. Пар будет подниматься и проникать в теплоизоляцию и финишное покрытие и наносить им ущерб. Влажность и сырость поднимутся по стенам, внизу их будет постоянно мокро и заводиться плесень. Поэтому наносится слой пароизоляции. Ее виды:
   • полиэтиленовая или полипропиленовая пленки;
   • мембрана пленочная;
   • жидкая резина;
   • рубероидные наплавляемые материалы:
   • пенетрирующие смеси.
     Стыки пароизоляции герметично соединяются между собой.

6. По периметру помещения по стене устанавливают демпферную ленту. Ее изготавливают из вспененного полиэтилена, она гасит расширения всей конструкции, также уплотняет зазор между утеплителем и стеной.
7. Далее укладывают теплоизоляцию. Ее не нужно приклеивать или прикручивать саморезами, так как вес, который ляжет сверху, плотно прижмет ее. В качестве теплоизоляции используется плотная минеральная вата, а еще лучше экструзионный пенополистирол, толщина 50 мм. Нужно ли укладывать пенополистирол полосой по стене внизу по периметру помещения? Если снаружи дома стоит высокий утепленный цоколь, то скорее всего нет. Но, если есть мостик холода, то придется положить полоску утеплителя по периметру.
8. Укладываем армировку по маякам.
9. Трубы отопления и водопроводные для теплых полов необходимо утеплить мерилоном. Эти трубы, нагреваясь и охлаждаясь, играют в диаметре, увеличиваясь и сужаясь, что приведет к растрескиванию раствора вокруг них. Мерилон сильно увеличит диаметр трубы, и поведет к увеличению высоты стяжки. Чтобы не увеличивать ее высоту, поверх труб, уложенных в мерилон, набрасывают 2 слоя штукатурной металлической сетки, самой тонкой 10х10 мм. Не стоит ее укладывать сплошным настилом, а только над водопроводными и отопительными трубами.
10. Укладываем стяжку из цементного раствора или мелкофракционного бетона.

Тепло- и гидроизоляция бетонного пола под грунт

В качестве утепления долгое время использовался пенополистирол. Этот материал выпускался разных видов, с большей и меньшей плотностью.

Новый вид полистирола это экструзионный пенополистирол. В чем его преимущества? Он намного прочнее, его тепло- и гидроизоляционные свойства выше. Поэтому в доме, утепленном экструзионным пенополистиролом, тщательно подходят к устройству вентиляции.

Эти плиты сами по себе являются гидроизолирующим слоем, а вместе с рубероидным материалом отлично изолируют от влаги и пара. Экструзионный пенополистирол по краям имеют выемки, что позволяет при укладке складывать их одна в одну, создавая однородный слой.

Такой утеплитель необходим, если в помещении будет много влаги и пара. Например помещение над подвалом, гаражом, ванна, сауна.

Перед его укладкой бетонную подготовку следует покрыть битумной грунтовкой.

Назад ко всем статьям

стяжки пола из бетона, плит перекрытий, фундамента

Во время возведения дома или капитального ремонта большинство сталкивается с вопросом необходимости армирования стяжки при ее формировании. Кто-то решает сэкономить и довольствуется лишь бетонной стяжкой, а кто-то для придания предельной прочности армирует все поверхности, так сказать «на века». Стоит разобраться в необходимости применения усиления стяжки пола и способах, которыми можно произвести армирование своими руками.

Построение стяжки различается на несколько типов в зависимости от целевого назначения и места ее формирования. Так, могут быть следующие варианты стяжек:

1. Черновая стяжка на грунт или опорную плиту;
2. Стяжка пола на плитах перекрытия;
3. Стяжка для выравнивания, наливной пол;
4. Стяжка с укладкой слоя звуко- и теплоизоляции;

Имеет смысл выполнять армирование стяжки пола в тех случаях, когда формируется черновая стяжка и при создании многослойной стяжки с теплоизоляцией. В этих случаях она необходима по той причине, что стяжка выполняется не на монолитной и неподвижной основе и подвергается усилиям растяжения и изгиба. Также армирование может быть выполнено с целью экономии бетона, если требуется по расчетам сформировать слишком толстый слой бетона.

Армирование стяжки может быть осуществлено несколькими способами. Выбрать подходящий можно на основании проектных и эксплуатационных требований и только после того, как произведен расчет армирования. Выполнить самостоятельные расчеты на основании требований СНиП и ГОСТов довольно сложно, при этом можно упустить множество нюансов и особенностей, так что лучше обратиться для этого в проектную организацию.

Сейчас же рассмотрим материалы и конструкции, которые можно использовать для армирования полов:

• каркас из арматуры;
• сетка из проволоки-катанки;
• сваренная сетка с ячейкой 5-20 см;
• полимерная сетка, армирующая сетка из стекловолокна;
• добавки фиброволокна в состав раствора.

В любом случае, технология армирования выполняется по определенной схеме построения.

1. Любой армирующий материал должен распределиться в толще используемого для стяжки раствора. Для этого он распределяется по поверхности строго перед заливкой на специальных подпорках (не относится лишь к добавкам в раствор в виде фиброволокна).
2. Состав и структура армирования не должна препятствовать распределению раствора под его слоем.
3. Материал армирования должен иметь хорошую адгезию с раствором. Для этого не следует допускать его загрязнения маслянистыми веществами или вскрывать краской или иными веществами.
4. Армирование полностью должно быть утоплено в слой раствора, чтобы предотвратить коррозию, гниение, окисление под воздействием влаги или воздуха.

Формирование каркасного армирования целесообразно лишь в случаях, когда основание дома, то есть фундамент и стяжка пола, являются целостной системой по удержанию здания. Также в случаях, когда это оправдано расчетами и необходимостью в виду ненадежности опорных грунтов. При этом формируются железобетонные конструкции с общей толщиной не менее 10 см и высотой армирующего каркаса не менее 5 см.

Метод 1: каркасное (монолитное) армирование

Построить армирующий каркас можно прямо на месте, используя для этого арматуру. В строительстве используется арматура размерами от 6 до 40 мм в зависимости от проектных требований и необходимой прочности. В частном строительстве чаще всего используется арматура диаметром 10 мм и 20 мм.

«Вязать» каркас из арматуры можно с использованием стальной проволоки 2-3 мм. При этом формируется сетка основания с необходимой по размеру ячейкой в пределах 10-20 см и связывается все с монтированием подъемных ребер. На ребрах формируется верхний слой армирующего каркаса в виде той же сетки, как и на нижнем слое. Лучше всего использовать при этом цельные куски арматуры по длине и ширине. В случае если захотелось использовать обрезки и менее длинные куски, то арматуру удлиняют внахлест с заходом не менее полуметра друг на друга. Далее производится заливка стяжки. Такой вариант еще называется монолитным армированием, потому как в результате получается фактически цельная и неразрывная железобетонная плита.

Альтернативой вязке или сварке могут служить фиксаторы арматуры

Часто при формировании армирующего каркаса используется сварка. Для самостоятельных работ такой вариант подходит лишь тем, кто имеет в наличии сварочный аппарат и достаточно навыков для сварки тонких прутьев и проволоки. К слову сказать, при промышленном строительстве к таким работам допускаются лишь профессиональные сварщики, которые уже зарекомендовали себя, ведь такой вид работ требует внимания и аккуратности. При нарушении технологии сварки часто происходит истончение арматуры и проволоки в местах соединения, что сводит на нет всю пользу от каркаса.

В ходе армирования бетонного пола часто требуется для формирования каркаса производить изгиб арматуры. Выполнять эту операцию следует только с использованием механических средств без нагрева, как это принято у некоторых несознательных мастеров. При любом нагреве металл меняет свою структуру и может легко лопнуть.

Видео: вязка арматурной сетки

Метод 2: армирование сеткой из проволоки

Более простым вариантом армирования является сетка, составленная из проволоки. Такой способ позволяет усилить стяжку толщиной до 80 мм. Можно использовать при формировании многослойной основы пола на грунтовой основе или в качестве усиления стяжки на плитах перекрытия в местах особо подверженных нагрузкам, как например кухня, ванная, прихожая или гараж. Армирующую сетку также следует распределить в толще раствора, которым будет заливаться пол. Фактически схема армирования сеткой на месте похоже на первый этап выполнения каркасного армирования. В итоге сетку устанавливают на высоте в 2-3 см и заливают раствором.

Сетка может быть как скрученной проволокой, так и сварной. При этом следует учитывать, что сварка целесообразна только при использовании проволоки и арматуры диаметром от 6 мм. Если под слоем стяжки располагается теплоизоляционный слой и гидроизоляция, то привязка к стенам не производится и сетка своими краями должна отстоять от стен на 3-5 см.

В продаже имеются готовые металлические сетки для армирования бетона. Их достаточно уложить полосами по всей поверхности пола с заходами на 1-2 ячейки друг на друга и связав проволокой. По стоимости такой вариант лишь незначительно дороже, чем использование проволоки для самостоятельного формирования сетки. Зато время затрачивается значительно меньше и надежность самой сетки несколько выше.

Метод 3: армирование полимерными сетками

Это один из наиболее простых способов армирования. В основном применяется не для особого укрепления конструкции стяжки, а для предотвращения растрескивания бетона или цементного раствора во время полного высыхания и незначительных деформациях. Часто сетку кладут прямо на основание, особенно если это пленка, расположенная на насыпной подушке или слое теплоизоляции, чтобы предотвратить образование трещин с нижней стороны стяжки.

Наиболее широкое применение полимерные сетки нашли в процессе армирования наливного пола. Связано это с простотой ее распределения и особенностями технологии самих наливных полов. При их формировании основное стремление направленно на уменьшение объема затраченного раствора и толщины результирующего слоя и для этого не пригодны варианты армирования с использованием проволоки-катанки, и тем более арматуры.

Метод 4: использование добавок в растворе

Фиброволокно

В современном строительстве все большую популярность завоевывает фиброволокно. Это полимерные волокна толщиной порядка 15 мкм. Добавляя их в цементно-песчаный раствор или бетон, можно укрепить слой стяжки и предотвратить образование микротрещин в процессе высыхания.

Даже если несколько нарушены условия для правильной просушки и схватывания бетона, риск образования микротрещин в бетоне значительно уменьшается. Однако нельзя полагаться на микрофибру в угоду желанию обойти требования и технологические аспекты формирования бетонного пола.

Видео: заливка армированной бетонной плиты

Общие советы

При использовании любого способа армирования можно применять варианты добавок в бетон микрофибры или пластификаторов. Следует лишь соблюдать инструкции по их применению и дозировке.

Процесс формирования стяжки или наливных полов содержит множество нюансов и этапов кроме армирования, которые необходимо учитывать и выполнять для получения в результате надежного основания для пола. Наиболее полным и сложным является процесс формирования и армирование пола по грунту. При этом до самой бетонной стяжки и армирования выполняется устройство слоев песка, гравия, теплоизоляции и гидроизоляции. Нарушение технологии построения такого «пирога» сведет на нет любые усилия по армированию.

***

© 2012-2020 Вопрос-Ремонт. ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Армирование бетонного пола | Компания Петрополис г. Санкт-Петербург

Бетонный пол – оптимальный способ создать прочное основание на большой площади. Доступная стоимость готовой конструкции позволяет получить ровный и долговечный пол при ограниченном бюджете. После заливки бетонных полов получается идеальное основание для финишного покрытия.

Виды армирования бетонного пола

Армирование бетонного пола перераспределяет нагрузки с верхнего слоя покрытия на грунт основания. Армирование продлевает срок эксплуатации стяжки. Без него стяжка теряет прочность, и вы рискуете получить глубокие продольные трещины. В этом случае полы не выдержат промышленные нагрузки:

• Стеллажное хранение.
• Рохли.
• Погрузчики.
• Тележки.
• Автомобильный транспорт.

Для жилых и бытовых помещений с пешей нагрузкой или помещений с ограниченным доступом армирование не обязательно.

Как армируется бетонный пол?

Армировать можно различными материалами и конструкциями:

• Вязаная сетка из прутков – в один или два слоя в зависимости от нагрузок. Двойное армирование часто применяется при толщине стяжки более 180  мм. Обычно используется рифлёная стальная арматура диаметром не менее 12 мм. Шаг стержней может быть произвольным, но кратным 50 мм.
• Сварная стальная сетка – применяется на стяжках до 120 мм, технологична и быстро монтируется на пластиковые фиксаторы. Зачастую используется сетка с диаметром стержней 4-5 мм с ячейками 100-150 мм.
• Армирующая фибра – для устройства стяжек в короткие сроки на больших площадях. Фибра – изогнутая металлическая проволока, которая добавляется в раствор. Также используется полипропиленовая фибра.

Где заказать армирование бетонного пола?

Вы планируете защитить основание от промышленных нагрузок – выбирайте надежных укладчиков. Специалисты компании «Петрополис» используют арматурную сетку для бетонного пола высокого качества. Мы выполняем работы на различных площадях в сжатые сроки. Для этого используем собственное оборудование и проверенные материалы.

Интересует надежный бетонный пол с гарантией? Обращайтесь к профессионалам! Звоните по контактному телефону, чтобы узнать подробности: 8 (812) 384-64-44.

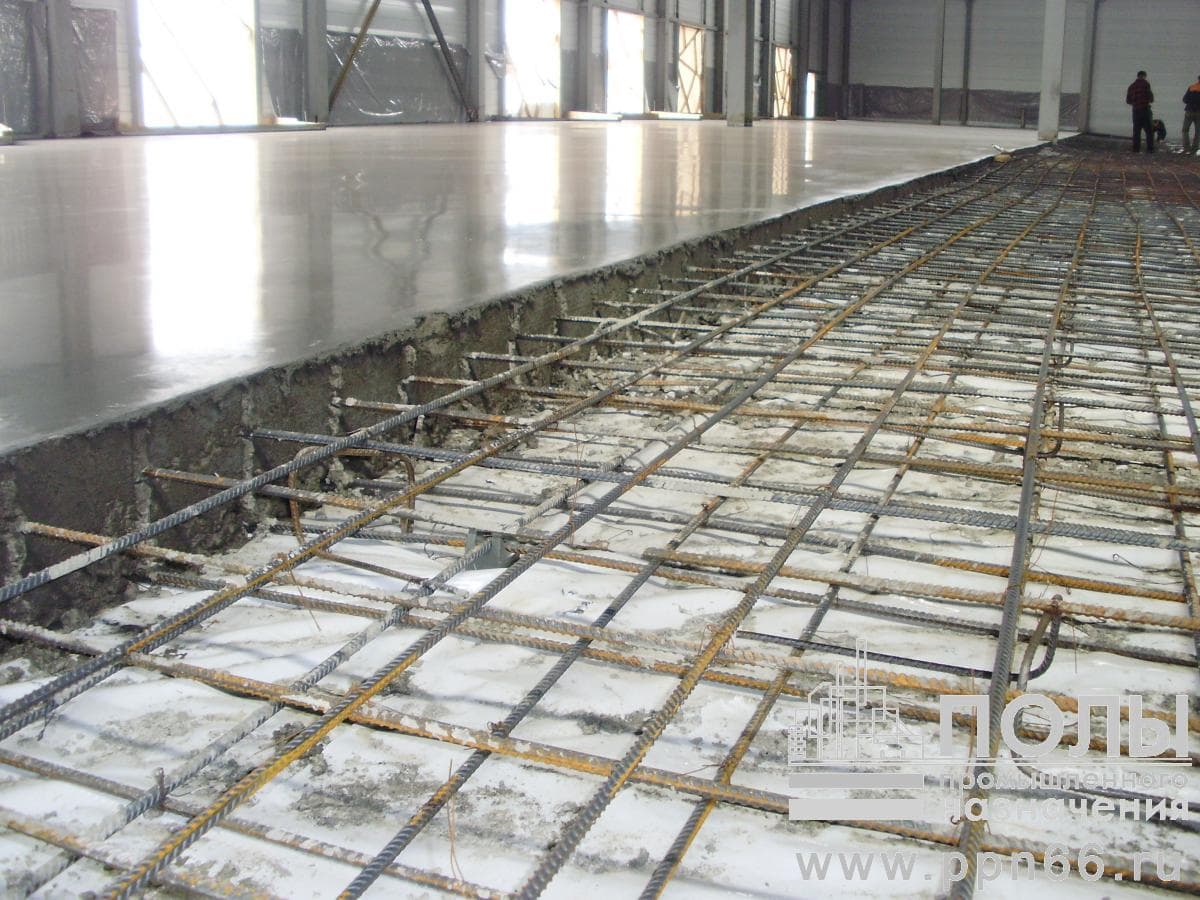

Армирование промышленных полов под ключ

Наиболее эффективным, быстрым и экономным вариантом обустройства нового промышленного пола является бетонирование. Прочная и ровная поверхность бетонной стяжки становится идеальным основанием для обустройства любого финишного покрытия.

Но как известно, бетоны (в зависимости от марки) выдерживают значительные нагрузки на сжатие и при этом очень плохо справляются с нагрузками на растяжение. Это «ахиллесова пята» бетонов. Ведь при изгибе любого элемента в нём возникает сжатая и растянутая зоны, изгибающий момент и поперечная сила. Поэтому для компенсации этих деформационных сил и повышения эксплуатационных характеристик бетонных плит выполняют армирование промышленного пола.

Традиционно армирование промышленных полов выполняется из стержневой арматуры Ø не менее 10мм. Но в некоторых случаях, особенно по перекрытиям, целесообразно применять К-полимерную фибру марки «ASTRA».

В каких случаях выполняется армирование

Заливка бетонной плиты пола-стяжки еще со времён древней Римской империи считается самый оптимальным способом получить прочное и долговечное основание.

По способу расположения и выполняемым функциям бетонная стяжка разделяется на:

• черновую, которая опирается непосредственно на грунт и как правило, выполняется из тощих бетонов В7,5-В15;
• многослойную, в структуру корой входят звуко–, тепло- и гидроизоляционные прокладки;
• выравнивающую – выступает основой напольного покрытия и укладывается на черновую поверхность, исправляет ошибки предыдущего бетонирования;
• основную половую стяжку, являющуюся или основанием для финишных покрытий или сразу конечным элементом – бетонным полом с упрочнённым верхним слоем (топингом) или без него.

Армировать бетонный пол целесообразно для любой бетонной стяжки, подвергающейся нагрузкам и являющейся основным подстилающим слоем. Это дает возможность уменьшить расчетный слой бетона.

Полы армированные арматурной сеткой из стержневой арматуры периодического сечения или при помощи К-полимерного фиброволокна или же комбинированным армированием (арматурой и фиброй одновременно) активно применяются в зданиях с высокими нагрузками, в частности в складских помещениях, торговых центрах, на паркингах (наземных и подземных), автомойках, спортивных комплексах, производственных цехах, в холлах культурно-развлекательных центров и муниципальных зданий и ряде других объектов.

Виды армирования

Существует несколько методов посредством которых выполняют армированный пол. Подходящий для конкретного случая способ выбирается только после выполнения расчетов, составления проектной документации и с учетом эксплуатационных требований.

Решение таких задач лучше доверять опытным специалистам, поскольку достаточно затруднительно осуществить расчеты самостоятельно. Следует понимать, что любые отклонения от действующих строительных норм негативно сказываются на технических характеристиках покрытия.

Стержневое армирование

Сущность данного способа состоит в создании арматурного каркаса из арматуры периодического сечения.

Армирование стержневой арматурой, связанной в сетку, является основным классическим способом, позволяющим максимально противостоять нагрузкам на растяжение бетона.

Армирование металлическими сетками типа ВР

Если толщина напольного покрытия не превышает 80 миллиметров и нагрузки соответствуют обычным пешеходным, то для армирования такой стяжки можно использовать армирующую сетку типа ВР. Это изготовленная из проволоки с элементами рифления сетка, которая выступает одновременно связующим и укрепляющим звеном. Она повышает механическую прочность бетонной стяжки.

Армирование анкерующей фиброй

В случае, когда промышленные полы укладываются на упругое основание или на плиты перекрытия, применяется армирование стальной или синтетической анкерной фиброй.

Чем тоньше плита пола, тем экономически выгоднее применять фибробетон. Более того, в случае производства фибробетонной плиты пола по межэтажным перекрытиям значительно снижается вес за счёт разницы в весе фибробетона и железобетона.

Применение металлической фибры существенно ускоряет проведение монтажных работ и позволяет уменьшить толщину бетонной стяжки, полностью сохраняя несущую способность покрытия. Такой способ повышает вибрационную устойчивость покрытий, износоустойчивость и сопротивляемость ударным нагрузкам.

Добавление К-полимерного анкерующего фиброволокна в среднем количестве 1,5-2,0 кг/м3 за счёт его хаотичного расположения в теле бетона и работы в разных векторах увеличивает морозостойкость, прочностные показатели сжатия и изгиба, а также уменьшает трещинообразование.

Армированные фиброволокном полы особенно целесообразны к применению при тонких плитах, где толщина не позволяет произвести правильное стержневое армирование, а также при изготовлении плит на межэтажных перекрытиях поскольку позволяет значительно облегчить конструкции бетонного пола.

Комбинированный метод

Довольно часто при устройстве бетонного напольного покрытия осуществляют комбинированное армирование. Методика подразумевает использование одновременно арматурного каркаса и анкерующего фиброволокна. Международным Союзом экспертов по испытанию строительных материалов систем и конструкций «RILEM» считается, что комбинированное армирование полов на упругом основании является наиболее надёжным.

Чем отличается армированная стяжка от обычной

Нередко владельцы помещений или открытых площадок задаются вопросом нужно ли пол из бетона армировать или достаточно только залить и выровнять бетонную смесь. Если площадь напольного покрытия небольшая, например, ванная и туалетная комнаты в домах, и нагрузки на поверхность будут минимальными, то усиление можно и не выполнять. Но при устройстве промышленных полов армирование считается обязательным этапом.

Преимущества армирования очевидны:

• существенно сокращается толщина бетонного пола.
• значительно увеличивается сопротивляемость плиты пола к нагрузкам на растяжение.
• при возникновении трещин армирование предотвращает дальнейшее разрушение бетонной плиты.
• предотвращается коробление бетонной плиты при наборе прочности бетона и в процессе эксплуатации.

Армирование предотвращает возможность проседания бетонного основания, придает ему прочности и жесткости, и в разы увеличивает эксплуатационный период.

Технология армирования стяжки

Процесс укрепления бетонного основания состоит из основных трех этапов: подготовительного, армирования и заливки. Каждый из этих этапов важен и включает определенные подэтапы.

Подготовка

Прежде чем приступать к работе необходимо с точностью рассчитать толщину заливки. Если стяжка выполняется по упругому основанию, то следует проверить его ровность и плотность перед началом армирования или приёмки бетона.

Теплоизоляция нужна в случаях, когда это предусматривается проектом и чаще всего выполняется путём укладки экструдированного пенополистирола.

В случае, когда уровень грунтовых вод высок и есть вероятность замокания бетонного основания пола необходимо провести гидроизоляцию путем нанесения мембраны из полимочевины типа Whitechem.

Армирование бетона

Армирование выполняется в строгом соответствии проектных требований и регламентированных СНиПом стандартов.

Армированный бетонный слой кладется на песчано-гравийную подушку или на гидроизоляцию при ее наличии. На специальные опоры выкладывается сетка. Если толщина пола превышает 18 см, то укладывается второй слой арматурной сетки.

Чтобы покрытие было ровным, то перед заливкой необходимо выполнить разметку по периметру помещения с помощью лазерного нивелира.

Приёмку и укладку бетона следует производить при помощи лазерного бетоноукладчика SOMERO S-940 Laser Screed и доверять такие работы нужно опытным специалистам.

Где и как заказать армирование промышленного пола

Компания Concrete International предлагает профессиональные услуги по вязке арматурного каркаса, производству армированных бетонных полов любой сложности, используя в работе инновационные технологии, лазерные бетоноукладчики «SOMERO» и высококачественные расходные материалы.

Выполненные специалистами нашей компании армированные полы – это высокотехнологичные конструкции, устойчивые к нагрузкам и агрессивным воздействиям, учитывающие все пожелания заказчика в соответствии с проектной документацией.

Обращаясь в нашу компанию, вы получаете:

• комплексные услуги с нуля и под ключ, начиная с создания проектного решения и заканчивая устройством высокопрочного и привлекательного внешне пола;
• профессиональное решение задач любой сложности;
• использование самой передовой техники и оборудования;
• многоуровневый контроль на каждом технологическом этапе;
• гибкое ценообразование.

Итоговая стоимость проекта зависит от используемых армирующих материалов и площади объекта, и для каждого заказчика рассчитывается индивидуально.

Мы выполняем полы применяя разные методы армирования и в каждом случае предложим выгодные, экономически обоснованные решения.

5 Распространенных типов промышленного армирования бетонных полов

5 общих типов промышленного армирования бетонных полов

Прежде чем подписать контракт на новый промышленный бетонный пол, вы должны быть уверены, что получаете именно тот тип пола, который вам нужен. Понимание некоторых общих терминов строительства бетонных полов может дать вам уверенность в том, что пол будет прочным и долговечным в соответствии с вашими потребностями.

В частности, мы хотим объяснить наиболее распространенные способы армирования бетонных полов для обеспечения прочности и уменьшения образования трещин.

Простые бетонные перекрытия

Самый простой бетонный пол состоит только из бетона. В простом бетонном перекрытии нет арматурной стали. Эти полы обычно не подходят для промышленных целей, поскольку имеют низкую прочность на разрыв. Это означает, что когда большая нагрузка сжимает бетон, бетон, находящийся непосредственно под нагрузкой, может выдержать давление, но бетон сбоку смещается и трескается.

Промышленные объекты с прилегающими офисами или приемными могут сэкономить на стоимости материалов, выбрав простой бетонный пол для таких зон с низким уровнем воздействия. Но даже тогда рекомендуется какое-то армирование.

Арматура для стальной сетки

По сравнению с обычными бетонными полами ступенькой выше являются полы, армированные одним или несколькими слоями стальной сетки, которая создает сеть квадратов по всему бетону.С точки зрения прочности бетонные полы, армированные стальной сеткой, вряд ли будут соответствовать требованиям типичного промышленного объекта.

Важно убедиться, что сам бетон также имеет правильную толщину, независимо от типа используемого армирования. Например, гараж, который вмещает средний личный автомобиль, выиграет от армирования стальной сеткой типичной толщины 4 дюйма, но гараж, который видит более интенсивное движение, например самосвалы или мусоровозы, должен сочетать стальную сетку с бетоном не менее 6 дюймов. толстый.

Арматурные стержни (арматура)

Использование стальных стержней различной толщины – один из самых популярных способов повышения прочности бетона на разрыв. Стержни равномерно распределяются по бетонной форме перед ее заливкой, а арматуру можно даже комбинировать со стальной сеткой для дополнительной устойчивости.

Основная проблема при использовании арматуры заключается в том, что она подвержена коррозии при регулярном контакте с водой.Если арматура ослабевает, ослабнет и сам бетон. Герметизация бетона и использование профессиональных методов укладки бетона, снижающих риск растрескивания, помогает бороться с этой проблемой.

Фибробетонные полы

Для повышения общей прочности бетона, в том числе устойчивости к истиранию поверхности, волокна могут быть смешаны с бетоном. Волокно часто делают из стали, стекла или полипропилена. Армирование бетонных полов волокном полезно, когда бетон может подвергаться воздействию высоких температур, поскольку этот метод улучшает устойчивость бетона к тепловому удару.

Что касается прочности на растяжение и сжатие, это не самый надежный вариант в этом списке.

Уловка при укладке промышленных бетонных полов, армированных фиброй, заключается в достижении равномерного распределения фибры. Волокна сверху вниз и из стороны в сторону должны быть ровными и плотными. Свежий бетон также может стать трудно укладывать и маневрировать, если он залит этими прочными волокнами.

Предварительно напряженные бетонные перекрытия

В методе окончательного армирования промышленных бетонных полов используются стальные тросы для временного прижатия пластин к обеим сторонам бетонной плиты.Это внешнее давление помогает связать все материалы в одно прочное целое. Как только кабели достигли желаемого натяжения, пластины можно снять, а кабели разрезать. Полы из предварительно напряженного бетона работают не хуже (если не лучше) перекрытия, армированные арматурой.

Преимущества железобетонных полов

Использование железобетона для промышленных полов и коммерческих помещений чрезвычайно популярно и имеет гораздо лучшую прочность на разрыв, чем обычный бетон, что снижает вероятность его разрушения.

Железобетон – один из самых популярных вариантов, которые мы предлагаем, и он поможет обеспечить прочность и долговечность вашей конструкции на долгие годы. Изготовленный из относительно недорогих материалов, чрезвычайно прочных и легко поддающихся заливке различной формы, наш железобетон для промышленных и коммерческих помещений, безусловно, является самым популярным выбором, который мы предлагаем.

Что такое железобетон?

Железобетон становится более прочным за счет армирования стальными стержнями, которые закладываются в пол перед заливкой и схватыванием бетона.Армирование чрезвычайно полезно для бетонных полов, поскольку помогает снизить вероятность растягивающих напряжений, растрескивания или разрушения конструкции. Армирование особенно полезно для промышленных и коммерческих полов, поскольку оно помогает бетонному полу выдерживать огромное давление, интенсивное движение и многолетний износ.

Для правильного армирования бетонных полов бетон необходимо заливать прямо на предварительно уложенные стальные арматурные стержни или сетку, чтобы они могли затвердеть. Затем бетону дается время для схватывания и затвердевания вокруг этих стержней или этой сетки, создавая бетонный пол с дополнительной прочностью стали.

Почему мы используем железобетонные полы?

Есть много причин, по которым железобетонные полы так популярны среди наших клиентов в Великобритании:

• Обычный бетон может быть хрупким и иметь относительно низкую прочность на разрыв по сравнению с железобетоном.
• Армированный бетон используется для обеспечения того, чтобы ваш бетонный пол оставался стойким к таким повреждениям, как растрескивание, изгиб или разрушительное воздействие времени.
• Сталь и бетон реагируют друг на друга на тепловые изменения одинаково, что означает отсутствие внутренних напряжений.
• Полы из железобетона имеют лучшую прочность на разрыв, чем обычный бетон, а также более долговечны и обладают более высокой прочностью на сжатие. Любое напряжение, оказываемое на железобетонный пол, переносится на стальные стержни, а это означает, что пол может выдерживать гораздо больший вес, чем обычный бетон.

Где наиболее выгодны железобетонные полы?

Железобетонные полы чаще всего используются в общественных местах, таких как автостоянки, офисные и жилые дома, а также фабрики.Дополнительная прочность, обеспечиваемая железобетоном, делает его популярным во многих секторах. Многие общественные и промышленные помещения подвергаются сильному давлению, поэтому использование железобетона особенно выгодно.

Наша команда имеет опыт установки бетонных полов

Наша команда имеет более чем 30-летний опыт работы в индустрии бетонных полов и большой опыт в установке высококачественных железобетонных полов.Мы работаем с различными отраслями и помещениями, поэтому вы можете быть уверены, что монтируемые нами железобетонные полы исключительно высокого качества.

Преимущества железобетонных полов

Железобетон имеет множество преимуществ, которые делают его очень популярным среди многих наших клиентов.

Высокая прочность на сжатие и растяжение

Армированный бетон схватывается и затвердевает вокруг стальных стержней, что позволяет ему выдерживать значительное давление и растяжение. Сам бетон обеспечивает прочность на сжатие, а сталь – на разрыв. Сталь – прочный материал, который часто используется для армирования. Сталь расширяется и сжимается в зависимости от температуры, как и бетон, а это значит, что ее нелегко повредить. Именно эта прочность и гибкость делают железобетон популярным выбором для конструкций и полов, которые должны выдерживать чрезмерное давление.

Железобетон экономичен

Полы из железобетона – один из самых экономичных напольных материалов.Цемент смешивают с камнями, гравием, осколками песка и водой перед добавлением в стальную арматуру, чтобы сделать ее прочной. Такое сочетание бетона и стали намного дешевле, чем другие строительные материалы, поэтому железобетонный пол – отличное решение для вашего пространства – независимо от размера!

Железобетон позволяет быстро возводить

Мало что может сравниться со скоростью строительства железобетонного перекрытия. Хотя армированный бетон чаще всего заливают в форму на месте, он также может поставляться в виде сборных деталей, чтобы упростить процесс.

Усиление обеспечивает универсальность

Есть много ученых и инженеров, которые изучали бетон и его свойства, и теперь могут позже составить смесь в зависимости от области применения. Добавление определенных материалов в бетон может ускорить его схватывание и стать устойчивым к воздействию экстремальных температур или изменений окружающей среды. Железобетон позволяет инженерам спроектировать и построить несколько типов полов. Более того, натяжение при установке бетона между стальной арматурой может предотвратить растрескивание и сделать пол более прочным.

Армированный бетон устойчив к атмосферным воздействиям

Еще одним популярным элементом из железобетона является его устойчивость к изменениям погодных условий. Стальные и бетонные материалы одинаково реагируют на изменения температуры, снижая вероятность растрескивания и ослабления.

Железобетон устойчив к коррозии

Коррозия – распространенная проблема для многих материалов для полов, поскольку они со временем подвержены повреждениям и износу. Однако железобетон прочнее, чем другие типы бетонных полов, и, следовательно, он гораздо более устойчив к коррозии.

Огнестойкий железобетон

Многие материалы для полов, такие как дерево и металл, не могут выдерживать такие же высокие температуры, как железобетон, без возгорания или серьезного износа. Низкая скорость теплопередачи в бетонном полу означает, что внутри остается намного холоднее, чем на поверхности, что делает химически невозможным возгорание.

Термостойкость бетонных полов делает их идеальными для помещений, которые постоянно должны выдерживать высокие температуры, таких как заводские полы или инженерные мастерские.

Наш подход к железобетонным перекрытиям

Здесь, в Concrete Flooring Solutions, мы всегда находим лучшее решение для пола для вашего пространства, помогая создать железобетонный пол, идеально соответствующий вашим требованиям. Мы специализируемся на различных методах укладки полов, в том числе на традиционных полах, армированных сеткой или стальным волокном. Более того, все наши конструкции бетонных полов соответствуют Техническому отчету 34 The Concrete Society, отраслевому стандарту для бетонных промышленных полов.

Связь важна для нас

Выбор подходящего бетонного пола для вашего помещения может быть трудным процессом, и для многих людей мы прилагаем все усилия, чтобы эффективно общаться с нашими клиентами. Мы поможем вам найти лучший железобетонный пол для вашей собственности, прилагая все усилия, чтобы сообщить вам обо всем и обеспечить вам поддержку на протяжении всего процесса установки.

Обеспечение железобетона более 30 лет

Мы гордимся тем, что поставляем железобетонные полы для наших клиентов более 30 лет. Мы гордимся тем, что предоставляем непревзойденные услуги и исключительные решения для напольных покрытий для наших клиентов по всей Великобритании. Наша команда и наша работа остаются в авангарде технологий бетонных полов, и мы всегда находимся в поисках будущих достижений и разработок в секторе промышленных полов.

Наша команда за железобетонными перекрытиями

Каждый из наших проектов промышленных полов индивидуален, и у наших клиентов индивидуальные требования.Однако каждая установка железобетонного пола, которую мы выполняем, проходит через процесс тщательного планирования, чтобы гарантировать выполнение всех требований. Знания и опыт, которые предлагает наша команда по монтажу бетонных конструкций, помогают успокоить всех наших клиентов.

Новейшие методы и навыки

Мы с энтузиазмом относимся к постоянному совершенствованию наших услуг и развитию наших навыков, поэтому мы можем заливать отдельные бетонные плиты площадью до 2 500 м2 и укладывать их с максимальным допуском по плоскостности.Кроме того, мы прилагаем все усилия, чтобы использовать новейшие дизайнерские технологии для создания железобетонных полов на заказ, которые точно соответствуют требованиям наших клиентов. Предлагая методы заливки и строительства широких пролетов, мы можем предложить нашим клиентам железобетонные полы, которыми они могут гордиться.

Услуга по установке железобетонных полов, которой можно доверять

Выбор подходящего железобетонного пола для вашей собственности может оказаться сложной задачей. Однако с помощью нашей команды этот процесс можно значительно упростить.Более того, если ваш промышленный пол не завершен в соответствии с достаточно высокими стандартами или был выполнен неопытными рабочими, его ремонт может оказаться очень дорогостоящим. Нанимая наши услуги, вы можете быть уверены в предоставлении услуг, которым вы можете доверять.

Наш железобетон защищен

Есть несколько общих факторов, которые необходимо учитывать в отношении железобетонных полов:

• Поверхностное напыление
• Преждевременный износ
• Бетонная плита фундамента

Проблемы с поверхностью – распространенная проблема, которая возникает из-за плохо уложенного бетонного пола.Однако здесь, в Concrete Flooring Solutions, мы используем заранее подготовленные порошки, чтобы обеспечить гораздо большую стойкость к истиранию и возможность окрашивания. Процесс очень прост. Он использует простой разбрасыватель для нанесения пыли, а затем поплавковый автомобиль для завершения мелких деталей.

Свяжитесь с нашей командой сегодня

Если вы хотите узнать больше о преимуществах наших железобетонных полов и о том, что мы предлагаем нашим клиентам, почему бы не позвонить нам? Наша команда всегда готова посоветовать вам лучший вариант напольного покрытия для вашего коммерческого или промышленного помещения.Позвоните нам сегодня и узнайте больше о предлагаемых нами вариантах железобетонных полов.

Железобетонная плита | Пол железобетонный

Бетон – широко используемый строительный материал. Он очень популярен в строительстве железобетонных плит.

Его состав состоит из песка, цемента, воды и гравия (иногда также щебня или молотого камня), а иногда добавляется некоторый дополнительный элемент, чтобы добавить некоторый дополнительный элемент.Смесь можно приготовить своими руками или в машине – бетономешалке.

Изменение пропорции элементов, используемых для приготовления этой смеси, будет определять желаемый результат. Со смесью, в которой больше воды, будет легче работать, в то время как более высокая доля цемента обеспечивает большую прочность. Выбор будет зависеть от преследуемой цели.

Размер используемых зерен будет зависеть от того, что вы ищете. Существует несколько видов обработки бетонных полов , которые могут быть выполнены после использования бетона.

Если гравий хороший, он будет иметь более гладкую поверхность и его можно будет легко отполировать. Крупный гравий или щебень используются, когда цель состоит в том, чтобы создать что-то деревенское, что не требует окончательной обработки для улучшения эстетики проектируемой конструкции. Это не влияет на качество результата, – это только что-то эстетическое, и у него разные характеристики использования.

Эффект гладкости обычно используется в интерьерах, где требуется изысканная и деликатная отделка. Крупные зерна гравия больше используются для наружных работ, где шероховатость не является проблемой.

Для использования бетона необходимо изготовить форму для заливки смеси. Формы используются для строительства перекрытий и столбов. Чаще всего эта форма имеет внутри стальные балки для создания сопротивления в плите.

Что такое железобетонный пол

Железобетонный пол – это пол, сделанный из плиты , которая представляет собой плоскую плиту из бетона, обе поверхности которой параллельны друг другу, а внутри имеются стальные балки, поддерживающие конструкцию.

Следует подчеркнуть, что если стальные стержни встроены в бетон, образуется так называемый железобетон. Этот вид бетона идеален для использования в конструкциях, требующих высокой прочности.

Как спроектировать железобетонную плиту

Каждая железобетонная плита должна пройти процесс сборки , который не является сложным, но должен строго соблюдаться. Перед тем, как приступить к приготовлению бетонной смеси, необходимо подготовить землю, на которой будет размещена плита.Вам необходимо:

• Удалить все элементы установки.
• Выровняйте землю . Если необходимо засыпать какую-то часть земли, чтобы выровнять ее в нижних частях, лучше всего использовать калиш (разновидность осадочной породы), потому что ее легко уплотнять. Выравнивают верхние части копанием. Этот шаг необходим для того, чтобы плита стала полностью плоской.
• Найдите подходящий уровень влажности. Если будет слишком много влаги, земля будет вязкой массой, что сделает конструкцию нестабильной.Если влаги слишком мало, земля будет слишком влажной, что приведет к ее разрушению. В зависимости от типа грунта необходимо подобрать оптимальный уровень влажности. Необходимо добавить воду или почву необходимо аэрировать плугом для повышения или понижения уровня влажности.
• Уплотните землю. После определения областей, в которых будет использоваться калише, добавляемые слои должны быть очень тонкими, чтобы их можно было уплотнить роликами. Каждый новый слой сверху должен быть очень тонким, а затем использовать валик, пока не будет достигнут желаемый уровень.Этот процесс придаст грунту устойчивость.

Выполнение всех этих шагов в правильном порядке важно для устойчивости железобетонной плиты.

После того, как земля подготовлена ​​должным образом, необходимо изготовить деревянную форму. Затем стальные балки диаметром 4 или 6 мм помещаются внутрь в виде сетки.

Между балками может быть расстояние 15 x 15 см или 15 x 25 см. Эта сетка предназначена для распределения веса конструкции и обеспечения устойчивости к трещинам, которые могут возникнуть в железобетонной плите.

Рекомендуемая толщина для каждой железобетонной плиты будет варьироваться в зависимости от желаемого сопротивления:

• Низкое сопротивление, подходит для людей: 10-12 см.
• Среднее сопротивление, подходит для легковых автомобилей: 13-15 см. Необходимо выполнить деформационный шов железобетонной плиты.
• Высокое сопротивление, подходит для тяжелой техники: 16 и более см.

После завершения заливки смеси вы можете создать грубую отделку или создать компенсатор для железобетонной плиты , который рекомендуется для полов, которые будут подвергаться большим нагрузкам. Эту работу желательно выполнять со свежим бетоном, без сушки, потому что потом это будет сложно.

После того, как железобетонная плита высохнет, рекомендуется провести дополнительную обработку пола, чтобы обеспечить устойчивость к воде и истиранию. В результате получится высококачественный пол из железобетонных плит.

Преимущества железобетонной плиты

• Прочность. При правильном уходе железобетонная плита может служить бесконечно долго.
• Сопротивление. Бетон – материал, который практически невозможно повредить даже в экстремальных условиях. Если она подвергается слишком большому весу, просто сделайте компенсатор плиты, и она останется в идеальном состоянии. Он даже огнестойкий в течение 3 часов.
• Простота обслуживания. Бетон можно очищать нейтральными средствами, и он остается в идеальном состоянии.
• Универсальность. Поверхность, оставшаяся на бетонной плите, ровная.Поверх этого этажа можно сделать любую конструкцию.
• Доступность. Материалы легко доступны в любой точке мира.
• Эстетические аппликации. Существует большое разнообразие конструкций, которые можно применить к железобетонной плите. Швы, если они будут использоваться в эстетических целях, могут иметь любую форму. А сейчас для окраски бетона используют химические вещества. Использование железобетонных плит широко распространено в архитектурных сооружениях, которые стремятся отдавать приоритет эстетике и не пренебрегать качеством.

ПОЛЫ БЕТОННЫЕ ПОЛИРОВАННЫЕ BECOSAN

Железобетон

Проектирование – это не только расчет сил в элементах конструкции и подбор размеров секций. Требования к строительным нормам Американского института бетона для конструкционного бетона (ACI 318-08), раздел 7.13 и PCA Примечания к строительным нормам ACI 318-11 , EB712, устанавливают положения для усиления структурной целостности, предназначенные для повышения непрерывности, улучшения избыточность и пластичность конструкций.Это достигается за счет обеспечения, как минимум, некоторого непрерывного усиления или связи между горизонтальными элементами каркаса. Кодекс предусматривает детализацию арматуры для предотвращения чрезмерной ширины трещин в условиях эксплуатации.

Хороший структурный анализ и проектирование должны быть дополнены соответствующими деталями армирования, чтобы гарантировать, что конструкция в целом ведет себя так, как она моделируется проектировщиком. С другой стороны, плохо детализированная конструкция может страдать от неприглядных трещин, чрезмерного прогиба или даже обрушения.Хорошие детали и планки должны быть практичными, удобными в сборке, рентабельными и подходящими для предполагаемого использования.

Арматура предназначена в основном для сопротивления внутренним растягивающим силам, рассчитанным на основе анализа. Кроме того, в зонах сжатия предусмотрено усиление для увеличения способности к сжатию, повышения пластичности, уменьшения длительных прогибов или увеличения способности балок к изгибу.

Кроме того, армирование требуется для предотвращения чрезмерного растрескивания в результате усадки или температурных изменений в удерживаемых элементах конструкции.Боковое армирование (хомуты, стяжки и обручи) используется для обеспечения сопротивления основным растягивающим напряжениям, возникающим в результате сдвига. Боковое армирование в высоконапряженных участках зон сжатия балок и стыков колонн обеспечивает удержание. Это особенно важно для конструкций, расположенных в зонах повышенного сейсмического риска.

Важно обеспечить адекватную площадь арматуры, необходимую для сопротивления внутренним силам растяжения или сжатия, необходимым для достижения прочности расчетного сечения. Предусмотренная область усиления не будет полностью эффективной, если она не будет полностью развита. Основным требованием для разработки арматурных стержней является то, что арматурный стержень должен быть встроен в бетон на достаточном расстоянии с каждой стороны критического сечения, чтобы развить пиковую силу растяжения или сжатия в стержне в этом сечении. Армирование может быть выполнено с помощью длины заделки, крючков, механических анкерных устройств, деформированной арматуры с головкой или комбинации этих методов.

Помимо обеспечения достаточных площадей для армирования и необходимой длины развертки, необходимо выполнить хорошую детализацию с учетом общей структурной целостности. Общая способность железобетонной конструкции выдерживать аномальные нагрузки, возникающие в результате непредвиденных событий, которые не могут быть учтены при проектировании, может быть существенно улучшена путем внесения относительно небольших изменений в детализацию арматуры.

Публикации

Примечания PCA к Строительному кодексу ACI 318-11, EB712
Акцент делается на «как использовать» код, включающий обсуждение положений кода и полностью проработанные проектные решения для реальных проблем. Было установлено, что это руководство также является неоценимым подспорьем для преподавателей, подрядчиков, производителей материалов и продукции, органов строительного кодекса, инспекторов и других лиц, участвующих в проектировании, строительстве и регулировании бетонных конструкций. Публикация на более чем 900 страницах помогает лучше понять искусство и науку строительной инженерии посредством представления последних исследований и процедур проектирования. Включая обсуждение истории и философии конкретного дизайна, документ стремится проинформировать читателя как о «букве закона», так и, что более важно, о «духе» положений кодекса.

Упрощенное проектирование железобетонных зданий, EB204
В этом новом, четвертом издании практикующим инженерам представлены экономящие время методы анализа, проектирования и детализации основных элементов каркаса железобетонного здания. Пересмотренный и обновленный до ACI 318-11, он включает положения по сейсмической и ветровой нагрузке в соответствии с Международными строительными нормами (IBC 2009). Все уравнения, средства проектирования, графики и требования к кодам были обновлены до текущих кодов.Были добавлены расширенные иллюстрации теории и основ, а также новые средства проектирования, позволяющие сэкономить время, чтобы включить более широкий диапазон значений прочности бетона. Также содержит новую главу об экологичном дизайне.

PCA 100-2012, Предписательное проектирование наружных бетонных стен для одно- и двухквартирных домов, EB562
В данной публикации предлагается упрощенный подход к проектированию бетонных оснований, фундаментных стен и надземных стен, как нагрузочных несущие и ненесущие, предназначены в основном для использования в отдельно стоящих одно- и двухквартирных домах.Это второе издание стандарта пересмотрено для согласования с критериями минимальных расчетных нагрузок для зданий и других конструкций Американского общества инженеров-строителей (ASCE) от 2010 года, изложенными в Требованиях к зданиям Американского института бетона от 2011 года для конструкционного бетона. Стоимость в 70 долларов. Доступен в формате PDF с паролем.

Сейсмическая детализация бетонных зданий , SP382
Эта публикация содержит исчерпывающий обзор требований к сейсмической деталировке, содержащихся в Требованиях Строительных норм для конструкционного бетона (318-05) и Комментариях (318R-05), которые приняты по ссылке в Международный строительный кодекс 2006 года.Дополнительный компакт-диск включен с деталями армирования балок, колонн, двусторонних плит, стен и фундаментов. 2007 г., 80 с. Доступно в виде печати

Примечания PCA к требованиям строительных норм ACI 318-08 для конструкционного бетона с проектными приложениями

Бетонные полы на земле, EB075

Долговечность бетонных полов – не случайность.Необходимо обратить внимание на различные факторы, влияющие на толщину плиты и другие элементы конструкции, такие как стыки и земляное полотно. Это расширенное четвертое издание, предназначенное для дизайнеров, описывает проектирование, строительство и ремонт бетонных полов на земле, уделяя особое внимание достижению наилучшего возможного баланса между требованиями к обслуживанию, стоимостью и техническим обслуживанием.

Щелкните здесь, чтобы получить техническую заметку о модуле упругости грунтового основания.

Сейсмическая детализация бетонных зданий , SP382

Эта публикация содержит исчерпывающий обзор требований к сейсмической деталировке, содержащихся в Требованиях Строительных норм для конструкционного бетона (318-05) и Комментарии (318R-05), которые приняты ссылка в Международном строительном кодексе 2006 года.Дополнительный компакт-диск включен с деталями армирования балок, колонн, двусторонних плит, стен и фундаментов. 2007, 80 страниц

Щелкните здесь для получения технической информации.

Системы бетонных перекрытий и многое другое, CD013

На этом компакт-диске представлен авторитетный обзор систем бетонных полов, в котором излагаются проблемы и соображения, которые специалисты по проектированию используют при выборе системы бетонных полов.Мультимедийный формат помогает архитекторам, инженерам и преподавателям извлекать выгоду из преимуществ каждого типа системы полов.

Длиннопролетные системы перекрытий , SP339

Обсуждаются популярные длиннопролетные системы бетонных перекрытий: ленточно-балочные и широкомодульные. Включает предварительные оценки и параметры количества материалов для различных пролетов и условий нагружения. Диаграммы относительной стоимости помогают сделать выбор экономичным.Печатная копия доступна в библиотеке PCA.

Отраслевые ресурсы

Институт арматурной стали (CRSI) предлагает множество ресурсов для инженеров, архитекторов, подрядчиков – почти всех, кто работает с железобетоном. Руководство CRSI по стандартной практике предлагает стандарты для оценок, детализации, изготовления и размещения арматурной стали, а их Справочник по проектированию (на основе ACI 318-98 Требования строительных норм для конструкционного бетона) является ценным справочным материалом.Институт сборного / предварительно напряженного бетона (PCI) и Институт пост-натяжения (PTI) также предлагают ресурсы для работы с железобетоном.

Армирование в бетоне – зачем это делать, как это делать и когда это нужно

размещено на Октябрь 5, 2017

Связанные темы: [Что такое цемент] [Что такое бетон] [Изготовление бетонной плиты]

О стальной арматуре в бетоне

Иногда в бетон кладут стальную арматуру, чтобы укрепить его, помочь скрепить бетон и ограничить образование трещин.

Во многих случаях для более крупных бетонных работ, требующих арматуры, обычно также требуется разрешение на строительство определенного вида, и в этом случае требования к арматурной стали будут задокументированы в планах. Бетон, несущий большие нагрузки (например, опоры, фундаментные стены и колонны), почти всегда требует армирующей стали.

Однако не все бетонные работы требуют армирования. Бетонные конструкции, такие как дорожки, некоторые проезды и полы небольших сараев или игровых домов, как правило, вообще не требуют армирования сталью.

Однако стоит отметить, что, хотя для некоторых более крупных работ (таких как проезды с интенсивным движением, полы навесов для автомобилей и полы больших навесов) может не требоваться разрешение, вполне может быть хорошей идеей включить стальную арматуру. А иногда более мелкие работы также выигрывают от армирования стали, особенно если грунт менее твердый, чем должен быть, или есть участки рыхлого грунта. Фактически, даже для пола сарая меньшего размера не помешает бросить стальной стержень (арматуру) по периметру пола, чтобы придать большую дополнительную прочность.

Средний армированный пол обычно представляет собой непрерывное основание (траншею, заполненную бетоном) по периметру, а остальная часть бетонной плиты имеет толщину 100 мм (4 дюйма). Стальные стержни арматуры огибают фундамент, а сварная проволочная сетка входит в основную плиту. Сетка должна располагаться в верхней половине толщины (немного выше середины) бетонной плиты. В местах соединения стержней арматуры они должны перекрываться и быть связаны проволокой.

Арматура (сокращенно от арматурного стержня) представляет собой стержень из мягкой стали различной толщины.Арматура обычно изготавливается деформационной, т.е. ребристой. Это означает, что он не гладкий и поэтому будет лучше держаться. Чаще всего используется арматурный стержень № 3, который составляет 10 мм (3/8 дюйма), и арматурный стержень № 4, который имеет толщину 12 мм (1/2 дюйма).

Сварная проволочная сетка – это стальная проволока, сваренная вместе в плоский лист с квадратной сеткой. Обычный размер сетки составляет 150 мм x 150 мм (6 ″ x 6 ″), а обычная толщина стальной проволоки составляет 4 мм (1/8 ″).

Несмотря на то, что арматурная сталь изготовлена ​​из «мягкой» стали, внутри бетона не ржавеет. Это связано с тем, что сталь нуждается в кислороде для ржавчины, а после затвердевания бетона в стали не хватает кислорода. Вот почему особенно важно обеспечить достаточное количество бетона вокруг арматурной стали.

Бетонный пол – Designing Buildings Wiki

Бетон – это композитный материал, состоящий в основном из портландцемента, воды и заполнителя (гравия, песка или камня). Когда эти материалы смешиваются вместе, они образуют работоспособную пасту, которая со временем постепенно затвердевает.Это важный строительный материал, который широко используется в зданиях, мостах, дорогах и плотинах. Он используется в различных конструкциях, в павильонах, бордюрах, трубах и водостоках.

Бетонные полы обладают множеством преимуществ с точки зрения прочности, жесткости, пролета, огнестойкости, акустики, технического обслуживания и долговечности.

Бетонный пол обычно представляет собой такой пол, в котором плоская плита сформирована из бетона, который заливается на месте или собирается на заводе. Арматура, также известная как арматурная сталь и арматурная сталь, представляет собой стальной стержень или сетку из стальных проволок, часто используемых для армирования бетона. Арматура необходима для компенсации того факта, что, хотя бетон прочен на сжатие, он относительно слаб при растяжении. При заливке арматуры в бетон она способна выдерживать растягивающие нагрузки и, таким образом, увеличивать общую прочность.

Бетонные полы могут быть:

Для такой мокрой конструкции требуется, чтобы пол набрал полную прочность, что обычно происходит примерно через 28 дней после его заливки.Опалубку необходимо оставить на необходимое время, пока плита не наберет достаточной прочности.

Самый простой тип – это бетонная плита с односторонним пролетом (т. Е. Арматура действует только в одном направлении между двумя опорами). Этот тип пола обычно экономичен только при небольших пролетах от 3 до 5 метров.

Сплошная бетонная плита перекрытия может использоваться в качестве «мембраны», опирающейся на колонны без балок. Это может оказаться более экономичным, чем строительство из пустотелых блоков в малоэтажных домах высотой до четырех этажей.По мере увеличения пролета и нагрузки увеличивается и толщина плиты. Двусторонние перекрытия можно использовать для более высоких нагрузок и более длинных пролетов. Сюда входит армирование в обоих направлениях.

Плоский пол – это еще один тип монолитного перекрытия, состоящий из прочной армированной плиты, опирающейся на бетонные колонны и образующей монолитную конструкцию. Плита (или плита) обычно имеет арматуру по всей своей площади и действует как упругая диафрагма, опирающаяся на точечные опоры.

Плоские полы включают простую опалубку и армирование и легче по сравнению с конструкцией из балок и плит.Кроме того, их сплошной потолок позволяет перегородкам иметь одинаковую высоту, что особенно полезно при разделении офисов.

[править] Полы из тавровых балок на месте

Сюда входит отливка серии параллельных усиленных Т-образных балок одновременно с перекрытием, в результате чего получается монолитная конструкция с ребристым потолком. Хотя конечная форма может быть легче, чем пол из массивных плит, это дороже, поскольку для создания правильной формы требуются фирменные формы – стальные или полипропиленовые.Ребра обычно имеют конусообразную форму, около 100 мм внизу и расширяются кверху, а расстояние между центрами обычно составляет 500-600 мм, хотя это будет зависеть от требований к нагрузке.

[править] Полы из пустотелых блоков на месте

Эти полы легче, чем полы из массивных плит, и в результате получается плоский потолок. Они основаны на конфигурации T-образной балки, которая является результатом использования пустотелых глиняных или бетонных блоков, уложенных встык, для формирования непрерывных T-образных балок, поддерживаемых временной опалубкой или опалубкой.В промежутках между блоками укладывается арматура и бетон заливается на конструкцию, в результате получается монолитная плита и конструкция из тавровых балок. Бетон заливается так, чтобы образовалась структурная кладка – это толщина бетона над верхним уровнем блоков.

[править] Вафельные плиты

Вафельные плиты представляют собой прямоугольную сетку пересекающихся балок, созданную с помощью форм квадратного ящика и заливки бетона между ними после укладки арматуры.В результате можно значительно уменьшить толщину плиты и общий собственный вес перекрытия, а также получить интересный эффект при взгляде снизу.

Сборные полы не требуют опалубки и исключают описанные выше методы мокрой заливки. Таким образом, они экономят много работы и времени на стройплощадке, сокращают количество отходов, следовательно, более экономичны и, будучи произведенными в заводских условиях, обеспечивают точный компонент, производимый с высокими допусками.

Существует большое разнообразие сборных систем перекрытий, хотя они больше подходят для правильных, а не неправильных форм в плане.Строительство может включать:

Предварительное напряжение бетонный пол компонентов может уменьшить толщину и собственный вес пола, а также увеличить экономичный интервал. Наиболее часто используемый метод – это предварительное натяжение балок на заводе, хотя последующее натяжение также может использоваться с некоторыми системами: это может быть выполнено на заводе или на месте. После того, как балки с предварительным или последующим натяжением были уложены с арматурой, на месте заливается конструкционный бетонный слой, чтобы сформировать монолитную композитную конструкцию.

[править] Планки с предварительным натяжением

Предварительно натянутые доски можно рассматривать как отдельные полосы бетонной плиты, относительно тонкие и обычно содержащие пустоты для уменьшения веса. Опираясь на несущие стены или балки, они обычно укладываются бок о бок, образуя сплошную опалубку и рабочую платформу; Затем сверху заливается конструкционный бетонный слой – его толщина зависит от пролета и предполагаемой нагрузки. Типичные пролеты для этих систем могут составлять до 10-15 м, а иногда и больше.

Типы экономичных систем перекрытий для ЖБИ

Существуют различные типы экономичных систем перекрытий (плит) для железобетонных зданий, которые почти удовлетворяют всем условиям нагрузки и пролета. Обсуждается выбор экономичных систем полов, отвечающих требованиям дизайна.

Железобетон обеспечивает широкий выбор конструкций для различных условий, таких как жилые дома, офисы и промышленные здания.

В связи с тем, что стоимость системы пола составляет основную часть стоимости конструкции, выбор экономичной системы пола повлияет на общую стоимость проекта.

Существует ряд факторов, влияющих на экономичность систем перекрытий, таких как тип здания, архитектурная планировка, длина пролета между колоннами и эстетические характеристики.

В этой статье будут представлены рекомендации, которые приведут к экономному выбору напольных систем.

Виды экономичных систем железобетонных перекрытий зданий и сооружений

Ниже приведены различные типы экономичных систем бетонных полов.Подробно обсуждаются их критерии выбора, преимущества и использование.

• Плиты плоские
• Плиты плоские
• Вафельные плиты
• Плиты на балке
• Перекрытие одностороннее на балке
• Пол с односторонней балкой

Система перекрытий для плоских перекрытий

Системы с плоскими плитами опираются непосредственно на колонны и подходят для пролета 6-8 м с жизненной нагрузкой 3-5 кН / м ² . Эта система полов применяется в основном в гостиницах, больницах, многоквартирных жилых домах.

Самыми выдающимися преимуществами плоских плит являются быстрое строительство, простая и низкая стоимость опалубки, плоский потолок, который снижает стоимость отделки.

При использовании плоских плит в строительстве зданий общая высота конструкции может быть уменьшена, что является преимуществом с экономической точки зрения.

Это связано с тем, что уменьшение общей высоты здания приведет к сокращению вертикальных участков облицовки, перегородок, механических систем, водопровода и многих других строительных объектов.

Еще одно преимущество плоских плит состоит в том, что они позволяют увеличивать этажность в конструкциях ограниченной высоты.

Следует учитывать, что относительная жесткость и прочность на сдвиг плоских пластин низкие.

Рис.1: Система перекрытий из плоских плит

Системы плоских перекрытий для зданий

Плоские плиты похожи на плоские плиты, за исключением утолщения плоских плит вокруг колонн, которые предназначены для улучшения сдвиговой способности этой системы перекрытий.

Плоские плиты экономически целесообразны для пролетов от 6 до 9 м и динамических нагрузок от 4 до 7 кН / м ² .

Этот тип системы перекрытий подходит для случаев, когда напряжение сдвига при продавливании препятствует использованию плоских плит, особенно когда предполагаются относительно неглубокие плиты. Следует знать, что утолщение системы перекрытий вокруг колонн (опорных панелей) увеличивает стоимость опалубки.

Толщина плоской плиты на 10 процентов меньше толщины плоской плиты при той же длине пролета.Код ACI определяет размер откидных панелей, чтобы воспользоваться преимуществом этой уменьшенной толщины.

Утверждается, что стоимость опалубки, укладки бетонного материала и отделки, а также укладки стали составляют 47%, 36% и 17%, соответственно, от общей стоимости перекрытия плоских плит.

Рис.2: Система плоского перекрытия

Вафельные плиты

Состоит из железобетонной плиты и вафельной плиты, равномерно распределенной в двух направлениях. Плита вокруг колонн сплошная, чтобы обеспечить сопротивление сдвигу в зоне колонн.

Вафельные плиты экономически целесообразны для пролетов от 9 до 15 м и динамической нагрузки от 4 до 7 кН / м. ² . Предельная несущая способность этой системы перекрытий больше, чем у плоских плит, но стоимость ее опалубки существенно высока.

Рис.3: Вафельная плита

Плиты на балках

Этот тип перекрытия экономически целесообразен для пролетов от 6 до 9 м и динамической нагрузки от 3 до 6 кН / м ² .

Балка увеличивает относительную жесткость системы перекрытий и, следовательно, отклонение уменьшается, но стоимость опалубки увеличивается из-за балочной опалубки.

Рис.4: Плиты на балках

Односторонняя плита на балках

Этот тип напольной системы подходит для пролета от 3 до 6 м и динамической нагрузки от 3 до 5 кН / м ² . Этот диапазон пролетов может быть увеличен за счет небольшого увеличения прогибов и стоимости системы перекрытий.

Рис.5: Односторонняя плита на балках

Система перекрытий с односторонней балкой

Он состоит из равномерно расположенных бетонных ребер, проходящих в одном направлении, железобетонной плиты, монолитно построенной с ребрами и балками, которые проходят между колоннами.

Поперечная балочная система перекрытия экономически подходит для пролетов от 6 до 9 м и динамической нагрузки от 4 до 6 кН / м. ² .

Эта система пола имеет несколько преимуществ, например, она экономична для длинных пролетов с большими нагрузками, общая глубина не требует увеличения для установки инженерных сетей, поскольку их можно размещать между балками, а пустоты поддона уменьшают собственный вес.

Сообщается, что стоимость опалубки составляет около 51 процента от общей стоимости системы перекрытий.
