Что такое цифровой мультиметр и как им пользоваться? — Развитие земельных и водных ресурсов

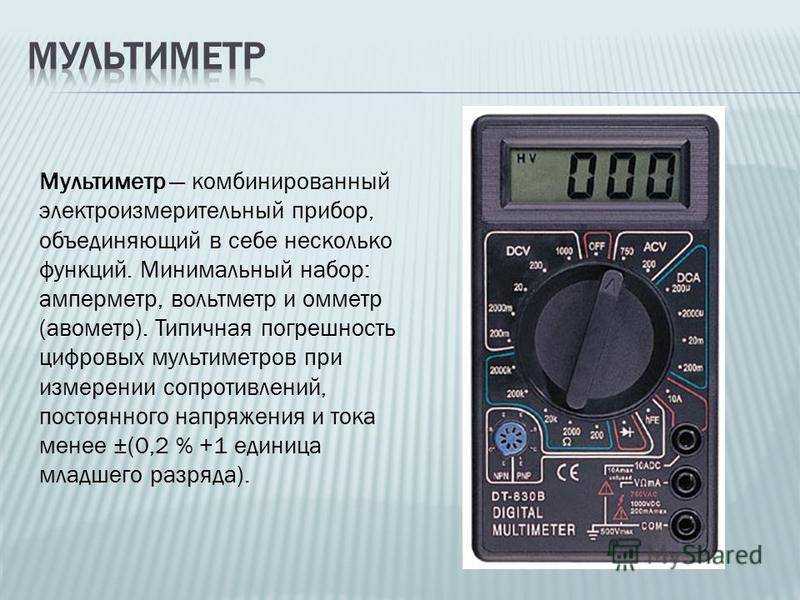

Цифровые мультиметры в совокупности образуют ряд универсальных инструментов, предназначенных для измерения и отображения различных важных параметров, относящихся к электронике и электрическим схемам.

Обычно это включает напряжение (В), ток (А) и сопротивление (в Омах). Короче говоря, цифровой мультиметр сочетает в себе функции вольтметра, амперметра и омметра в одном удобном устройстве.

Напряжение  — это разность электрических потенциалов между двумя точками, выраженная как потенциальная энергия электрического поля, вызывающая протекание тока через проводник или цепь.

Ток  — это активная скорость потока электрического заряда через компонент или цепь, измеряемая при прохождении им определенной точки или области в цепи (для большинства типов цепей этот поток заряда обычно переносится электронами, движущимися по проводу).

Сопротивление

  — это измерение степени, в которой свойства конкретного устройства или материала ограничивают скорость протекающего через него электрического тока.

Эти устройства также известны как цифровые мультитестеры. Все эти инструменты, как правило, требуют подключения к ним различных щупов и измерительных проводов для передачи сигналов к тестируемым компонентам, контактам, проводам или дорожкам от них, подробней можно ознакомиться тут: мультиметры appa.

ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ ЦИФРОВОЙ МУЛЬТИМЕТР?

Мультиметры могут использоваться для широкого спектра приложений мониторинга, обнаружения, анализа и устранения неполадок.

Это будет зависеть от того, какой аспект и этап электронного прототипирования или устранения неполадок вас интересует, а также от конкретных деталей тестируемой электрической цепи, компонента или неисправности.

Короче говоря, их можно использовать для любой задачи, требующей точного считывания напряжения и сопротивления устройства в качестве легко измеряемого выходного значения.

• Электрические испытания розеток и осветительных установок
• При монтаже проводки
• Общий анализ и измерение устройств и компонентов, таких как батареи, электродвигатели и источники питания
• Поиск и устранение неисправностей электронных схем

КАК ПОЛЬЗОВАТЬСЯ ЦИФРОВЫМ МУЛЬТИМЕТРОМ

Существует множество методов использования цифрового мультиметра для получения значимых показаний для любого заданного типа схемы или компонента. Однако во многом это будет зависеть от того, что вы измеряете.

Обычное использование включает:

• Измерение напряжения устройства или цепи
• Измерение сопротивления компонентов
• Измерение тока, протекающего по цепи
• Измерение непрерывности на таких компонентах, как переключатели, соединения и предохранители
• Проверка диодов
• Измерение емкости конденсатора
• Измерение частоты сигнала переменного тока
• Измерение температуры (при условии, что конкретный мультиметр имеет правильный вход)

Каждая из этих функций потребует использования несколько разных методологий, функций и настроек цифрового мультиметра.

БЕЗОПАСНОСТЬ ЦИФРОВОГО МУЛЬТИМЕТРА

Безопасное использование цифрового мультиметра имеет важное значение. Как и в случае со всем электрическим испытательным оборудованием, вы всегда должны убедиться, что ваш мультиметр находится в надлежащем рабочем состоянии и безопасен для использования, прежде чем проводить измерения.

К проверкам безопасности относятся:

• Убедитесь, что вы носите соответствующие СИЗ
• Выполните визуальный осмотр на наличие повреждений, трещин и других потенциальных опасностей
• Убедитесь, что мультиметр работает должным образом, используя поверочный блок или известный источник напряжения
• Внимательно следите за прибором во время использования на случай обнаружения предупреждений или нарушений

Опубликовано 08.02.2023Автор Александр КузнецовРубрики Новости

Как пользоваться мультиметром

Вы решили купить свой первый мультиметр, но не уверены, что умеете правильно им пользоваться? Не важно, нужен ли прибор раз в полгода или будет эксплуатироваться регулярно, необходимо придерживаться элементарных правил работы с подобной техникой.

Давайте разберемся, как правильно использовать прибор, не превратив его в кучу хлама в первый же день. Есть несколько основных правил и рекомендаций, которые дадут возможность полностью раскрыть функционал, сохранить прибор и исключить его поломку.

Начнем с разъемов на корпусе прибора – их 2-4, каждое предназначено для отдельных типов измерений. Поэтому перед началом эксплуатации необходимо обратить внимание на знаки около каждого гнезда. Это даст возможность правильно подключать щупы, избежав ошибок.

Во время измерений неизвестных величин рекомендуется выставлять диапазон на максимальное значение, так как различные устройства могут иметь разные пределы. Например, при необходимости измерения напряжения, надо сразу ставить максимальный предел до 1 000 вольт, причем это справедливо и для постоянного, и для переменного тока. Это же правило необходимо применять и для изменения силы тока – если она неизвестна, выбирается режим до 10 Ампер. При этом второй щуп подключается в гнездо «10 Ампер». Если же сила тока меньше, следует использовать режим с меньшими значениями.

Необходимо учитывать, что измерения напряжения и тока требуют различных конфигураций и подключений. Так, во время измерения напряжения необходимо мультиметр подключать к сети параллельно, последовательное подключение используется только при измерении силы тока. Но делать это надо после того участка цепи, где проводятся замеры.

Измеряя уровень сопротивления, выбирать максимальный предел не обязательно, но во время работы стоит следить, чтобы элемент цепи, с которым проводится работа, не находился под напряжением. Также не рекомендуется проводить прозвонку цепи, которая находится под напряжением.

Ни в коем случае нельзя вставлять щупы в розетку, измеряя постоянный или переменный ток.

Такая ошибка является довольно распространенной среди новичков, но она может привести к самым плачевным последствиям. В лучшем случае на щитке просто выбьет пробки, в худшем может произойти возгорание. Почему происходит такая ситуация? Дело в том, что во время измерения тока в розетке при помощи щупов создается короткое замыкание в сети.

Нельзя измерять уровень емкости для заряжаемого или подключенного конденсатора. Перед тем, как приступить к выполнению замеров, необходимо полностью разрядить конденсатор, делается это в целях обеспечения безопасности.

К основным рекомендациям также можно отнести совет не ронять прибор, стараться избегать механических и прочих повреждений, воздействий влажности. В остальном, соблюдение элементарных предосторожностей по работе с электротехническими приборами дает возможность продлить эксплуатационные сроки мультиметра, предотвратить поломки и аварийные ситуации.

Необходимо соблюдать элементарные правила по работе с радиоэлектроникой, не лишним будет внимательно ознакомиться с инструкцией перед началом измерений, сразу определиться с тем, для чего именно требуется прибор и в каких условиях придется его эксплуатировать.

Соблюдайте правила и рекомендации – и мультиметр прослужит вам долго и надежно.

Использование мультиметра в домашних условиях

Если у вас дома возникла проблема с электричеством, вы не ошибетесь, позвонив лицензированному электрику. Но если вы думаете о более самостоятельном подходе к обслуживанию электрооборудования, один из способов начать — потратить несколько долларов на цифровой мультиметр.

Мультиметр ничего не исправит, но он может помочь вам проверить и измерить напряжение, силу тока и электрическое сопротивление любой цепи в вашем доме. Они недороги — 10 долларов вполне достаточно для мультиметра, который предлагает основные функции, — и довольно просты в использовании, хотя поначалу могут показаться пугающими. Циферблат мультиметра содержит несколько символов, которые вы можете не видеть каждый день.

Знакомство с вашим мультиметром Циферблат

Ваш базовый мультиметр будет иметь циферблат, который вы будете использовать, чтобы указать, какой тип измерения вы хотите провести. Индикаторы напряжения помечены как DCV для напряжения постоянного тока и ACV для напряжения переменного тока. Вы будете использовать первый для тестирования батарей, а второй — для проверки розеток, светильников, бытовой техники и электроники.

При измерении электрического сопротивления обратите внимание на символ омега, который выглядит как подкова. И при проверке непрерывности выберите символ диода, который выглядит как стрелка, указывающая вправо. Сопротивление говорит вам, насколько легко электричество может течь по цепи, а непрерывность проверяет, является ли цепь полной или разорванной.

Большинство мультиметров также позволяют измерять силу тока постоянного тока (ищите этикетку DCA), но не все модели измеряют силу тока переменного тока (ACA). Могут быть дополнительные настройки для таких функций, как измерение температуры, коэффициент усиления по постоянному току, частота или специальные функции для тестирования обычных аккумуляторов по размеру.

Подключение щупов

Пока вы получаете показания с самого мультиметра, вы можете тестировать электрические источники только с использованием совместимых щупов. Вы должны увидеть как минимум три порта для датчиков, обычно помеченных как «COM», «mA» и «10ADC».

COM расшифровывается как «общий» и используется для подключения черного щупа. Красный щуп войдет либо в порт мА, если вы измеряете напряжение или ток менее 200 миллиампер (мА), либо в порт 10 ADC, если вы измеряете напряжение или ток больше 200 миллиампер. В случае сомнений используйте порт 10ADC.

Использование мультиметра

Перед использованием мультиметра с любым источником питания под напряжением или потенциально под напряжением вы должны прочитать руководство пользователя для вашей конкретной модели и обратить особое внимание на правила техники безопасности. Это не только лучший способ ознакомиться со специфическими функциями вашего мультиметра, но и важный обзор, позволяющий свести к минимуму риск поражения электрическим током. Использование мультиметра с неправильно подключенными щупами также может привести к задымлению, возгоранию или даже взрыву мультиметра.

Но как только вы познакомитесь со своим мультиметром и узнаете, как им безопасно пользоваться, есть простые исследования, для которых вы можете использовать его прямо сейчас. Допустим, вы нашли незакрепленную батарейку в ящике стола и хотите узнать, есть ли внутри запасенная энергия. Просто подключите щупы к мультиметру и поверните циферблат на максимальное значение постоянного напряжения, поскольку в батареях используется постоянный ток. Прикоснитесь красным щупом к положительной клемме аккумулятора, а черным щупом к отрицательной клемме, и вы увидите напряжение, отображаемое на цифровом дисплее.

Обычные батареи, такие как AA, AAA, C и D, содержат 1,5 вольта при полной зарядке, тогда как 9-вольтовые батареи, конечно же, содержат девять вольт. Если сообщаемое напряжение ниже этих значений, вы знаете, что часть заряда батареи была разряжена.

Вы также можете использовать мультиметр для проверки настенной розетки, которая, по вашему мнению, может быть неисправна. Установите на мультиметре максимальное значение ACV и, удерживая оба щупа в одной руке, вставьте красный щуп в маленькую прорезь, а черный щуп в большую прорезь. Если розетка работает нормально, вы должны увидеть напряжение 120 или чуть ниже. Если вы получаете ноль или число меньше 110, вы знаете, что есть проблема.

Изучение электроники, аккумуляторов и домашней электросистемы с помощью мультиметра может быть интересным способом изучения основ электричества, если вы всегда ставите безопасность на первое место. Но всякий раз, когда вы сталкиваетесь с проблемой с электричеством, которая выходит за рамки ваших возможностей, обязательно обратитесь к лицензированным электрикам в вашем местном магазине Mister Sparky.

Что такое мультиметр и как его использовать дома

Что такое мультиметр и как его использовать дома

Фото: sturti / E+ / Getty Images

Основные характеристики

• Мультиметр измеряет электрические параметры.

• Используйте его для измерения сопротивления, напряжения и силы тока.

• Мультиметры бывают аналоговые и цифровые.

Если вы умелый домовладелец, у вас, вероятно, всегда есть под рукой несколько необходимых инструментов, таких как молоток, несколько отверток и дрель. Но если вы хотите проводить базовые электрические измерения и самостоятельно ремонтировать электрооборудование, вам стоит инвестировать в мультиметр.

Не стесняйтесь обращаться по телефону к местному электрику по любым серьезным проблемам с электроникой, но если вы просто хотите устранить основные проблемы с электроникой, вам обязательно понадобится мультиметр. Продолжайте читать, чтобы узнать больше об этом полезном инструменте.

Что такое мультиметр?

Фото: andresr / E+ / Getty Images

Мультиметр — это портативное устройство, которое используется для измерения электрического напряжения и других важных величин. Он состоит из дисплея, поворотного переключателя диапазона, соединительных портов и датчиков. Мультиметры также известны как вольт-ом-миллиамперметры (ВОМ) или «мульти-тестеры».

Вы можете использовать мультиметр для проверки электричества в шнурах питания, приборах, стенных розетках и т. д. Эти изящные гаджеты способны считывать множество различных показаний, но есть три основные функции, которые вы будете использовать чаще всего:

• Сопротивление: Используйте свой мультиметр для проверки резистора электрического компонента, чтобы определить, в хорошем ли он состоянии или нет.

• Напряжение: Используйте его для измерения как переменного (переменного тока), так и постоянного (постоянного тока) напряжения, чтобы определить любые проблемы с проводкой и считывать показания аккумуляторов.

• Ток: Измерьте количество ампер, протекающих через цепь.

Какие существуют типы мультиметров?

Хотя мультиметры различаются по моделям, они делятся на две отдельные категории: цифровые и аналоговые. Основное различие между ними заключается в том, что цифровые измерители показывают число, когда вы измеряете, в то время как аналоговые измерители отображают свои измерения с помощью стрелки, которая перемещается по шкале.

В общем, цифровой счетчик идеально подходит для домашних мастеров, которые планируют использовать его регулярно, тогда как аналоговый счетчик — хороший выбор для тех, кто планирует использовать инструмент только время от времени.

Как пользоваться мультиметром?

Что касается того, как пользоваться мультиметром , это будет зависеть от того, что вы проверяете или измеряете. В общем, очень важно проверить, работает ли ваш мультиметр, прежде чем использовать его, чтобы избежать поражения электрическим током. Всегда надевайте защитное снаряжение и обязательно прочитайте руководство вашей конкретной модели, прежде чем пытаться что-либо сделать.

Вот некоторые из наиболее распространенных способов использования мультиметров домовладельцами:

Проверка аккумуляторов

Чтобы проверить аккумулятор, подключите черный щуп мультиметра к общему разъему, а красный щуп — к разъему с надписью Volts или +V. (Гнезда обычно имеют цветовую маркировку, что упрощает задачу.) Поверните поворотный переключатель в положение Volts DC. Затем прикоснитесь черным щупом к отрицательной стороне батареи и коснитесь красным щупом положительной стороны — напряжение батареи должно отображаться на экране измерителя.

Проверка удлинителей

Чтобы проверить удлинители, начните с отключения шнура и поворота шкалы вашего измерителя в положение Ом. Вставьте красный щуп в отверстие на конце шнура с гнездом, а черный щуп в круглый штырь на конце вилки. Счетчик должен издать звуковой сигнал, если есть непрерывность. Повторите этот процесс с другими розетками и вилками; если вы не слышите звуковой сигнал с обеих сторон, вам необходимо заменить шнур.

Проверка электрической розетки

Чтобы проверить розетки в вашем доме, чтобы убедиться, что они обеспечивают правильное напряжение, подключите черный щуп к общему разъему, а красный щуп — к разъему с маркировкой «Напряжение переменного тока» или «Ом/омега». Поместите конец черного щупа в более длинный (нейтральный) слот, а конец красного щупа вставьте в более короткий (горячий) слот. Проверьте показания на экране дисплея.

Советы по безопасности при использовании мультиметра

При выполнении любых электрических работ своими руками всегда следует соблюдать крайнюю осторожность. Не выполняйте никакой работы, если вы не уверены, что можете сделать это безопасно. При использовании мультиметра следуйте этим советам по безопасности:

• Никогда не используйте мультиметр, который каким-либо образом поврежден, и не прикасайтесь к поврежденным проводам

• Всегда используйте изолированные перчатки и резиновую обувь, и не прикасайтесь к металлическим щупам голыми руками

• Никогда прикоснитесь наконечниками датчиков друг к другу, когда вы подключены к чему-либо.

• Не переключайте настройки при подключении к цепи.

Кому нужен мультиметр?

Если вы хотите проверить батареи, проверить удлинители или найти неисправный выключатель света (помимо прочего), мультиметр — бесценный инструмент, который нужно иметь под рукой.
