Причиной обустройства системы «теплый пол» чаще всего является недостаточное количество тепловой энергии, поступающей от других отопительных приборов. Перед тем, как приступить к монтажу напольного покрытия с обогревом, следует выполнить некоторые расчеты. В том числе требуется узнать, сколько метров трубы надо на теплый пол.

Чтобы такая система соответствовала своему функциональному назначению, нужно выполнить расчеты максимально точно. Доверить это лучше специалистам, но можно узнать, сколько уходит трубы на теплый пол самостоятельно, если ознакомиться с соответствующей информацией.


Выбор труб для теплого пола по материалу изготовления

Для монтажа пола с обогревом используют трубы из:

  • Полипропилена или сшитого полиэтилена. Такие изделия не имеют большую гибкость, которая необходима для прокладки системы, и не обладают достаточной степенью теплоотдачи, поэтому им отдают предпочтение при ограниченных финансовых возможностях.
  • Металлопластика. Изготавливают такие трубы из прочного пластика. С наружной стороны изделие имеет армирование из алюминия, что способствует повышенной теплоотдаче. Цены на металлопластиковую продукцию выше, чем на трубы из пластика. Отличаются изделия из данного материала повышенным коэффициентом теплоотдачи, поэтому они получили широкое применение.
  • Меди. Трубы отличаются высокой степенью теплопроводности, но при этом они плохо гнутся и их стоимость достаточно высокая.
  • Нержавейки. Гофрированная трубная продукция из данного материала стоит немного дороже, чем металлопластиковые трубы, но считается самым современным и оптимальным выбором, поскольку у нее очень высокий уровень теплопроводности.

Принимая решение, какие приобрести изделия, следует обращать внимание на их гибкость и коэффициент отдачи тепла, которые влияют на расчет количества трубы для теплого пола. С учетом изложенных требований, специалисты советуют отдавать предпочтение металлопластиковой или гофрированной продукции. Читайте также: “Какие лучше трубы для теплого пола выбрать – различия и особенности”.

Способы расчета трубы для пола с обогревом

Имеется несколько вариантов, как рассчитать длину труб для теплого пола:

  • воспользовавшись формулой;
  • на основании протяженности трубопровода, изображенного на схеме;
  • применяя онлайн калькулятор или компьютерную программу.

Проведение вычислений по формуле

Расчет длины трубы для теплого пола выполняют, пользуясь формулой:

L = S/N*1,1 + P

где:

L – протяженность трубопровода;

N – расстояние между витками труб в месте поворотов;

1,1 — коэффициент теплопотерь, который является стандартным параметром для всех видов труб и схем укладки;

Р – расстояние между началом пола и отопительным прибором плюс протяженность обратного пути в метрах, его измеряют при помощи рулетки.


Чтобы определить площадь помещения (S), ее длину умножают на ширину. Потом необходимо узнать квадратуру поверхности, на которой планируется монтаж системы обогрева.

Для этого, перед тем, как рассчитать трубу для теплого пола:

  1. От величины площади комнаты вычитают площадь, которую занимает крупная мебель. Определяют ее на основании размеров предметов обстановки, перемножив их длину и ширину.
  2. Также нужно уменьшить величину поверхности на площадь промежутка, который требуется для прокладки демпферной ленты, а это отступление от стен комнаты, равное 20-30 сантиметрам.


Для определения N – шага монтажа трубопровода, от которого зависит равномерность прогрева напольного покрытия, пользуются определенными правилами:

  1. Промежуток между соседними витками, составляющими систему обогрева, может составлять от 10 до 30 сантиметров;
  2. Подбирать шаг нужно в зависимости от материала изготовления труб (подробнее: “Какое расстояние между трубами теплого пола нужно делать – советы по монтажу”). При этом для труб, характеризующихся меньшей степенью теплоотдачи, расстояние нужно сократить.
  3. Прокладку системы можно выполнять как с разной величиной шага, так и с одинаковым расстоянием между трубами. Специалисты рекомендуют данный параметр уменьшать в зоне расположения дверей, окон и внешних стен.

В свое время специалистами было вычислено, сколько труб надо для теплого пола при определенном размере шага. Например, при шаге, равном 100 миллиметров, расход труб на один «квадрат» площади составит 10 погонных метров. А при промежутке между витками в 300 миллиметров – 3,4 погонных метра.

Выполнение расчетов на основании схемы

Чтобы определить нужное количество труб, можно пользоваться другим способом, для чего потребуется:

  1. Подготовить или выбрать схему, согласно которой будет выполняться монтаж трубопровода.
  2. План с конкретным шагом укладки нанести на миллиметровую бумагу.
  3. При нанесении чертежа следует соблюдать масштаб.

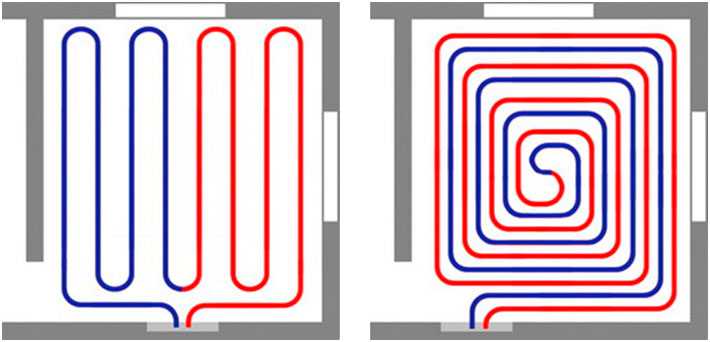

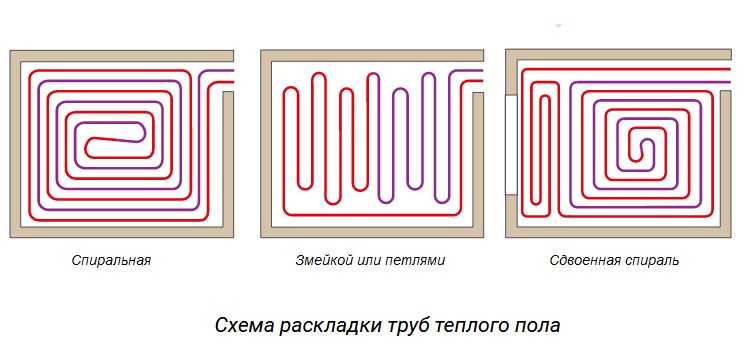

До того как посчитать трубу на теплый пол, нужно подобрать вариант укладки, который может иметь вид:

  • Одинарной змейки – трубопровод после вхождения в комнату, принимает форму синусоиды. Данный способ оптимален для небольших по площади помещений с контуром малой протяженности.
  • Двойной змейки – трубы в данном случае укладывают попеременно, что позволяет выровнять температуру напольного покрытия по всей его площади.
  • Улитки – нагревательный контур располагают по спирали, благодаря чему пол по периметру прогревается с одинаковой теплоотдачей.

Использование специальных программ

Еще одним способом расчета трубы для теплого пола является применение:

  • Так называемых онлайн калькуляторов, которые имеются на сайтах в интернете. Они позволят быстро узнать требуемый результат.
  • Специализированных программ, таких как VALTEC, SketchUP или других продуктов. В отличие от онлайн калькулятора они способны в более полном объеме высчитать требуемый результат с учетом разных вводных параметров.


Чтобы выполнить расчет труб для теплого водяного пола при помощи программы или калькулятора, нужно располагать конкретными данными:

  • размеры помещения;
  • вид труб;
  • схема прокладки;
  • шаг укладки;
  • толщина материала для покрытия (бетонной стяжки, ламината, ковролина и т. д.).

Некоторыми специальными программными продуктами можно пользоваться бесплатно, а за другие нужно платить.

Правильно произведенные расчеты позволяют смонтировать пол с подогревом с минимальными финансовыми затратами. Читайте также: “Как сделать пирог теплого водяного пола”.

Длина трубопровода теплого пола

Чтобы правильно рассчитать длину трубопровода теплого пола, необходимо знать расход воды в ней при заданной длине на определенную площадь пола. Известно, что на 10 м2 расход должен быть не менее 2 л/мин. Также важны показатели по теплопотерям. Нужно найти в таблице значение потери напора — важно, чтобы напор на входе в контур был не ниже потери напора по трубе при определенной скорости течения жидкости. В одном смесительном узле для всех контуров напор будет одинаковым, поскольку он создается насосом.

Можно вычислить напор по графику (см. рис. 1). Потеря напора в трубопроводе одного контура указывается в таблице 1.


Рис. 1. График напора и расхода насоса с параметрами 2,5 м3/ч с напором 6м.

Потери на изгибах трубы очень малы и потому в расчет не берутся, поскольку для получения сопротивления в 1 м при скорости 0,44 м/сек необходимо 200 поворотов под прямым углом, а на одном контуре таких поворотов не более 40.

В среднем для металлопластиковой трубы размера 16 полагается длина контура до 80 м, но разумнее (исходя из практического опыта) делать ее не более 65 м. Если для трубы размера 20 полагается делать контур длиной до 100 м, то на практике желательно, чтобы она составляла не более 75 м. Главное, чтобы труба не была слишком длинной — ранее уже говорилось о том, что чем короче труба, тем экономичнее получается система теплого пола, и это не зависит от количества контуров.

Общие требования таковы: для хорошего обогрева пола на площадь 10 м2 требуется расход не менее 2 л/мин. Значит, для 20 м2 потребуется расход не менее 4 л/мин и количество контуров должно быть не менее двух. На каждый контур будет приходиться по 2 л/мин, а на весь пол из 2 контуров — по 4 л/мин. Чем длиннее труба, тем сильнее будет сопротивление потока движению. По законам гидравлики чем медленнее ток воды в трубе, тем легче она течет. Но есть некий предел, когда насос уже не в состоянии дать напор, способный превысить сопротивление движению. Из-за этого расход в трубе получается настолько малым, что оказывается недостаточным для обогрева теплого пола. Для поддержания необходимой скорости движения жидкости в системе насосу придется больше работать, а значит, и энергии потреблять больше, тогда как экономная система, чтобы оправдывать себя, должна тратить меньше энергии.

При укладке слишком длинной трубы система получается не совсем экономичной. Это обусловливается тем, что сопротивление движению в ней будет большим, а значит, придется использовать более мощный насос и, соответственно, терять дополнительную энергию. В этом случае расход будет недостаточным — теплой жидкости по трубе будет проходить мало, количества тепла на пол хватать не будет и греть он будет слабо.

Чтобы наиболее точно рассчитать длину трубы из металлопластика и сшитого полиэтилена, можно обратиться к графику потери напора в этих трубах (рис. 2).


Рис. 2. График потери напора в металлопластиковых трубах.

Этот график был разработан мировым лидером в области систем водоснабжения и отопления, поэтому указанные в нем данные, рассчитанные на трубу длиной 1 м, максимально точны. Чтобы рассчитать общую потерю напора на трубу, нужно результат потерь напора умножить на длину трубы, при этом 1 м напора = 10000 Па.

  • Теплый пол водяной для отопления помещений
  • Теплые бетонные полы
  • Теплые полы безбетонного типа
  • Укладка теплого пола
  • Выбор трубы для теплого пола
  • Виды смесительных узлов
  • Количество контуров в одном смесительном узле
  • Шаг укладки теплого пола
  • Выбор насоса для теплого пола
  • Проверка работы системы отопления

Понимание размера трубы PEX для водяного обогрева пола

Знаете ли вы какой размер трубы PEX лучше всего подойдет для вашего проекта лучистого обогрева пола? Водяные системы лучистого теплого пола могут быть простыми и эффективными, но их производительность зависит от ряда переменных. Одним из таких факторов является диаметр трубок, по которым циркулирует горячая вода. В этом посте обсуждаются различные размеры трубок PEX, их определение и идеальные области применения для каждого размера.

Что определяет размер трубы PEX?

Правильно подобранный размер трубы необходим для обеспечения комфорта пассажиров и эффективности системы. Это связано с тем, что диаметр трубы напрямую влияет на расход горячей воды и, следовательно, на тепловую мощность. Трубы большего диаметра подают больший объем горячей воды за заданное время (расход) и, таким образом, производят больше тепла на квадратный фут пола, чем трубы меньшего диаметра.

Выбор правильного размера трубы также необходим для обеспечения надлежащего охвата помещения, в котором будет установлена ​​система отопления. Трубки меньшего размера с более низким расходом имеют более короткую максимальную длину пробега, в то время как их аналоги с большей емкостью и большим диаметром могут быть немного длиннее. Это означает, что для исключительно большого пространства может потребоваться более широкая труба, чтобы вместить необходимую длину и обеспечить покрытие всей площади пола.

Вот краткий обзор корреляции между диаметром трубы и максимальным тиражом:

Другими факторами, влияющими на тепловую мощность, являются давление воды, температура и расстояние между трубами. Настройка любой из этих переменных может привести к тому, что система отопления будет излучать больше или меньше лучистого тепла и работать с большей или меньшей эффективностью.

Обратите внимание, что температура воды будет зависеть от типа системы отопления, установленной для здания. Например, тепловой насос будет производить более низкую температуру подачи, чем котел. Чтобы убедиться, что устанавливаемая вами система напольного отопления будет работать эффективно, узнайте, с какой температурой воды вы имеете дело, прежде чем подобрать правильный диаметр труб и расстояние между ними .

Оптимальные размеры для различных применений труб PEX

Вообще говоря, каждый размер диаметра трубы лучше всего подходит для конкретного применения. В хорошо изолированных помещениях меньшего размера можно достичь желаемой температуры с меньшей теплоотдачей, и обычно для этого требуются трубы меньшего диаметра и более широкое расстояние между ними.

И наоборот, для больших площадей или труднообогреваемых могут потребоваться более широкие трубы, уложенные ближе друг к другу. Есть исключения из этих правил; однако требования к тепловой мощности являются основным фактором, определяющим размер.

Диаметр ½ дюйма — идеально подходит для большинства бытовых применений

Наименьший из стандартных размеров труб хорошо подходит для жилых помещений.

Если дом эффективно изолирован и имеет небольшие потери тепла, оптимальное расстояние составляет 12 дюймов по центру. Такое расстояние дает около 30 БТЕ на квадратный фут пола, что достаточно для поддержания комфортной температуры в помещении.

С другой стороны, домов с плохой теплоизоляцией теряют больше тепла через наружные стены и нуждаются в тепловыделении не менее 50 БТЕ на квадратный фут для достижения желаемой температуры в помещении. Этого можно добиться, уложив трубы ближе друг к другу, на расстоянии 9 дюймов от центра.

В ванных комнатах оптимальная температура немного выше, чем в жилых или обеденных зонах, поэтому трубы диаметром ½ дюйма могут располагаться на расстоянии 6 дюймов по центру для получения достаточного тепла.

Диаметр ⅝ дюйма — оптимальный размер для небольших коммерческих помещений

Если вам нужно обогреть небольшое коммерческое здание или промышленное помещение, лучше всего подойдет труба ⅝ дюйма. Этот размер также дает вам некоторую гибкость в отношении теплоотдачи — все, что вам нужно сделать, это настроить расстояние между трубками.

Трубка этого размера лишь немного шире, чем вариант ½ дюйма, но позволяет увеличить объем воды почти на 30 %. Более высокая скорость потока приводит к более высокой теплоотдаче — при расстоянии 12 дюймов вы можете получить ⅝-дюймовые трубы для производства 50 БТЕ на квадратный фут пола.

Повышенная теплопроизводительность делает трубы диаметром ⅝ дюйма идеальными для небольших и средних коммерческих помещений. Вы даже можете использовать ⅝-дюймовые трубы в плохо изолированных местах, таких как магазины или ангары. В то время как 12-дюймовое расстояние является стандартным, сгруппировав трубы ближе, на расстоянии 6 дюймов, можно увеличить тепловую мощность до 150 БТЕ на квадратный фут. И наоборот, расстояние 15 или 16 дюймов может быть более экономичным для коммерческих зданий в более теплом климате, где тепловыделение на квадратный фут может упасть ниже 30 БТЕ.

Диаметр ¾ дюйма — стандарт для больших коммерческих и промышленных помещений

Это самый широкий диаметр трубы, который лучше всего подходит для крупных коммерческих и промышленных зданий, а также для систем снеготаяния.

¾-дюймовые трубки удваивают скорость потока своих ½-дюймовых аналогов и могут производить колоссальные 150 БТЕ на квадратный фут, даже если они расположены на расстоянии 12 дюймов по центру. Обладая такой большой теплоемкостью, ¾-дюймовые трубки прекрасно работают в более просторных помещениях. При таком же расстоянии и теплопроизводительности, , вы также можете использовать ¾-дюймовые трубы под проездами и пешеходными дорожками, чтобы растапливали накапливающийся снег и лед .

3/4-дюймовая труба Pex для таяния снега

Обертывание

Определение правильного размера трубы имеет важное значение для эффективной работы системы теплого пола. Несмотря на то, что существует много других переменных, получение правильного диаметра трубы означает получение правильного расхода воды и теплоотдачи на квадратный фут пола. Напомним, вот идеальные области применения для труб каждого стандартного диаметра:



  • ½ — жилые дома
  • ⅝ — небольшие коммерческие и промышленные объекты
  • ¾ — крупные коммерческие, промышленные предприятия и системы снеготаяния

Выбор Heat-Sheet панелей для полов с подогревом включает в себя доски, которые поддерживают эти размеры труб и допускают различные варианты расстояния и ориентации для установки труб PEX. Лучше всего то, что Heat-Sheet устраняет необходимость скреплять трубы скобами к доскам (за исключением изгибов) и делает установку простой и экономичной. Вы можете узнать о линейке продуктов Heat-Sheet здесь.

часто задаваемых (и ответов!) вопросов | | Теплый пол своими руками

Общие

Почему лучистое тепло (теплый пол) лучше других методов отопления?

При лучистом тепле каждый предмет в комнате становится теплее и способствует общему комфорту. Поскольку вы нагреваете больше, чем просто воздух в комнате, ваше жилое пространство поддерживает равномерное, удовлетворительное тепло без воздушных потоков, пыли или холодных пятен. В отличие от других методов отопления, лучистое тепло не сушит воздух. Тепло начинается у ваших ног, где оно наиболее желательно, вместо того, чтобы выдуваться из воздуховодов и заканчиваться на потолке. При традиционном водяном плинтусном отоплении горячий воздух поднимается вверх по стене, создавая конвективный поток, который фактически может втягивать холодный наружный воздух.

Кроме того, с лучистым теплом вы чувствуете себя комфортно при более низких настройках термостата, поэтому ваши счета за топливо будут меньше… большой плюс!

Кроме того, система бесшумна, имеет только одну движущуюся часть, требует минимального обслуживания, работает эффективнее, чем любая другая система отопления, обеспечивая при этом превосходный комфорт, а если этого недостаточно, вы можете ходить в носках всю зиму!

Представьте, что вы выходите из утреннего душа на теплый пол. Представьте, что вы никогда больше не будете сидеть на холодном диване. Представьте, что вы растянулись на уютном полу и читаете газету, работаете над школьным проектом с детьми, выполняете упражнения йоги. Это лишь некоторые из причин, по которым лучистое тепло используется в Европе уже более шестидесяти лет и вскоре станет стандартом в Америке.

Какую помощь в проектировании я могу получить?

Наши технические специалисты готовы помочь вам на каждом этапе установки вашей системы лучистого обогрева пола. Техническая поддержка является сердцем нашего бизнеса. Не имеет значения, стоите ли вы на строительной площадке с мобильным телефоном в одной руке и рулоном трубки в другой. Мы будем рядом с вами. Мы разработали наши системы с мыслью о разнорабочем. Мы не верим в ненужные датчики, датчики или мониторы. Наши системы просты и очень эффективны. Все наши коллекторы собираются и тестируются на заводе, а наше руководство по установке написано четким, кратким, нетехническим языком. Мы провели свою жизнь в области отопления, кондиционирования воздуха и строительства, поэтому мы знаем ценность советов по установке и советов здравого смысла.

Могу ли я использовать существующий водонагреватель или мне нужен бойлер?

Во многих случаях для этой цели подойдет существующий бытовой водонагреватель. Если мощность обогревателя в БТЕ соответствует требованиям к БТЕ отапливаемого помещения, один блок надлежащего размера может обеспечить как обогрев помещения, так и горячее водоснабжение. Котел обычно не требуется, если потребности в отоплении не превышают 300 000 БТЕ. В этих случаях в систему котла встраивается простой смесительный клапан для подачи воды более низкой температуры на теплый пол.

Не повредит ли тепловое излучение паркетные полы?

В прошлые годы некоторые компании использовали высокотемпературные котлы для подачи 180-градусной воды через излучающую трубку. Эта чрезмерная температура воды в сочетании с плохой изоляцией конструкции может вызвать деформацию или растрескивание деревянных полов. Поскольку температура пола часто превышала 85 градусов, поскольку пол тщетно пытался компенсировать высокие потери тепла в плохо изолированной конструкции, результатом было высокое, расточительное потребление энергии и повреждение пола.

Системы компании Radiant Floor рассчитаны на низкую температуру воды (125 градусов), в результате чего температура пола будет примерно на 5 градусов выше комнатной. На самом деле, многие клиенты заметили, что солнечные лучи, падающие на пол в яркий зимний день, согревают древесину больше, чем лучистая система.

Можно также утверждать, что, поскольку температура пола поддерживается более равномерной в любое время года, расширение и сжатие древесины твердых пород сводятся к минимуму, в результате чего получается более стабильный и долговечный пол.

То же самое относится и к другим напольным покрытиям. Будь то пол Pergo, винил или любой другой тип ламинированного пола, низкая температура воды, уникальная для правильно спроектированных систем лучистого отопления, поддерживает температуру пола в пределах спецификаций производителя. Для получения дополнительной информации о полах из твердой древесины и лучистом тепле, а также об исследованиях, проведенных с использованием труб PEX и их влиянии на древесину, посетите этот веб-сайт: Launstein Floors.

Как насчет ковра на сияющем полу?

Ковер замедлит передачу тепла в жилое помещение, но не сможет его остановить. В большинстве случаев увеличение количества алюминиевых пластин теплопередачи в системе сшивания устранит увеличение «времени запаздывания», создаваемое ковровым покрытием. Также поможет установка резинового коврика вместо уретанового. Если положить ковер на нагретую плиту, получится просто теплый ковер, который без особых усилий согреет комнату.

Пригодны ли ваши трубы для питья и одобрены ли они строительными инспекторами?

Да. Все трубы, продаваемые компанией Radiant Floor Company, пригодны для питья и подходят для всех бытовых применений. Номера одобрений Underwriters Laboratories NSF-61 и информация о рейтингах четко проштампованы на трубах для удобства строительных инспекторов и всех, кто интересуется подробными спецификациями проекта.

Почему системы лучистого отопления и лучистое отопление такие дорогие?

Не обязательно! На наш взгляд, слишком много компаний пытаются представить лучистое тепло как какую-то загадочную, эзотерическую технологию… нечто, выходящее за рамки возможностей домовладельца или мастера на все руки с базовыми строительными навыками. Это не! Наши технические специалисты разработали тысячи излучающих систем для домовладельцев. Эти же домовладельцы успешно установили простую и высокоэффективную систему отопления, сравнимую по стоимости с принудительной воздушной или водяной.

Сколько стоят ваши системы?

Мы продаем напрямую домовладельцу. У нас нет посредников и дистрибьюторов. Наша цель — предоставить вам все качественные компоненты, необходимые для установки вашей собственной системы лучистого отопления… и сэкономить при этом тысячи долларов. Наши специалисты имеют многолетний опыт работы с домовладельцами, подрядчиками и архитекторами. Наша специализация — системы отопления, устанавливаемые владельцами, и мы поможем вам спроектировать систему под полом, которая идеально соответствует вашим потребностям.

Вы обнаружите, что, работая с компанией Radiant Floor Company, вы сэкономите до 75 % по сравнению со стоимостью излучающей системы, установленной подрядчиком… и вы ничуть не пожертвуете качеством.

Для получения дополнительной информации о ценах посетите наш раздел цен на этом веб-сайте.

Технический

Насколько квалифицированным я должен быть?

Наши системы разработаны для достаточно квалифицированных мастеров. Никаких специальных инструментов не требуется, нужен только базовый опыт в сантехнике и строительстве.

Сколько человек требуется для установки вашей системы?

Прокладка излучающей трубы выполняется вдвоем. В зависимости от размера установки даже присутствие третьего работника на день или два действительно может облегчить работу. С механическими аспектами (сантехника системы, прокладка проводов термостатов и т. д.) часто может справиться один человек. Это потому, что большая часть пайки выполняется на заводе. Наши коллекторы предварительно собраны и проверены на герметичность. Наша цель — продать полный установочный пакет с монтажным оборудованием, сантехническими и электрическими схемами и всем, что вам нужно, чтобы максимально упростить работу. Мы хотим, чтобы вы потратили свое драгоценное время на установку своей системы radiant, а не бегали туда-сюда по строительным магазинам.

Сколько трубок может проходить в одной зоне?

Зона в основном означает «термостат и насос». Один термостат, контролирующий температуру в заданной области, и один насос подходящего размера теоретически может обеспечить подачу воды на тысячи футов труб. Однако в большинстве случаев зоны намного меньше. Важно помнить, что большинство зон состоят из нескольких параллельных «контуров» или «петлей», а длина петли не должна превышать 400 футов (300 футов для трубы ½ PEX). Это связано с тем, что после того, как горячая вода проходит по трубе длиной 400 футов, она теряет слишком много тепла. В эффективной излучающей системе разница между водой, идущей на пол, и водой, возвращающейся к источнику тепла, должна составлять от 5 до 15 градусов.

Итак, вы можете видеть, что если для вашей подвальной зоны, например, требуется 1200 футов труб, вы захотите использовать либо (4) 300-футовые петли трубок, либо (3) 400-футовые петли трубок. .

Сколько зон мне понадобится?

Наш опыт показывает, что минимальное зонирование обычно является лучшим решением. Одна зона не должна обогревать два отдельных фасада, но во многих случаях одна зона на этаж является наиболее экономичной и эффективной конструкцией. Однако если по архитектурным или жизненным причинам одна область данного этажа должна быть заметно теплее или холоднее, чем остальная часть пола, то желательно многократное зонирование.

Одним из примеров может быть большая комната с большим количеством окон или солярий. Вы не хотели бы, чтобы термостат в тридцати футах в гостиной вызывал тепло в зоне, которая включала солярий, потому что солярий уже может быть на двадцать градусов теплее, чем остальная часть пола из-за теплового усиления от окон, выходящих на юг. К тому же те же самые окна будут вызывать большую потерю тепла в солярии ночью. Это означает, что попытка поддерживать в солярии температуру гостиной на ночь, скорее всего, перегреет остальную часть жилого пространства. Так что по логике солярий должен быть в отдельной зоне.

Так же нежелательно, и напрасно, сверхзонировать. Поскольку лучистое тепло равномерно распределяется по всему отапливаемому пространству, температура имеет тенденцию к уравновешиванию независимо от зонирования. Обычно лучше всего зонировать большие участки данного этажа. Две или более редко используемые гостевые спальни, целая главная спальня или гараж могут быть примерами подходящих зон. Вышеупомянутый солярий или большая комната с большим количеством окон также являются хорошими примерами, потому что по своей природе они имеют другой тепловой профиль, чем остальная часть жилого пространства.

Все ли петли должны быть одинаковой длины?

Насколько это возможно, да. Причина проста. Неравномерная длина петли создает неодинаковое сопротивление давлению. Если вам нужно всего три петли, две из которых имеют длину 400 футов, а третья — 300 футов, короткая длина будет иметь тенденцию воровать воду, потому что она оказывает меньшее сопротивление насосу. В результате получается неравномерный нагрев.

Нужна ли мне трубка для кислородного барьера?

Исследования показывают, что если температура воды остается ниже 140 градусов, не происходит значительного количества «диффузии кислорода». ОТКРЫТАЯ система с водонагревателем из нержавеющей стали (т.е. Polaris ) в качестве источника тепла в любом случае не пострадает от диффузии кислорода. Тем не менее, излучающие системы, использующие более высокие температуры воды, вероятно, выиграют от использования кислородонепроницаемых трубок. То же самое можно сказать и о стальном котле в ЗАКРЫТОЙ конфигурации, потому что этот тип котла более уязвим к окислению, чем чугунный котел. В результате трубки с кислородным барьером могут продлить срок службы котла.

Кроме того, некоторые муниципальные нормы просто требуют использования трубок с кислородным барьером в любой излучающей системе. И это несмотря на то, что ни один из экспертов, кажется, не согласен с тем, какой ущерб наносится лучистой системе, если таковой вообще имеется. Как было сказано выше, при нормальных низких лучистых температурах диффузия кислорода минимальна. Стоит ли тратить больше на трубки, чтобы, может быть, продлить жизнь системе? Тем более, что безбарьерные трубки годами использовались в низкотемпературных системах без каких-либо сообщений об ускоренном повреждении.

Тем не менее, для клиентов, отвечающих требованиям местного законодательства, или для тех, кто желает дополнительного спокойствия, компания Radiant Floor предлагает трубки с кислородным барьером из 1/2″ и 7/8″ PEX.

На каком расстоянии друг от друга расположены теплорассеивающие пластины?

Обычно рассеивающие пластины располагаются на расстоянии 8-12 дюймов друг от друга. Однако в местах с ковровым покрытием или в помещениях, требующих максимального рассеивания тепла, таких как ванные комнаты, пластины должны работать непрерывно.

Какую температуру воды вы рекомендуете?

Температура воды в диапазоне от 120 до 135 градусов идеальна.

Следует ли устанавливать излучающие трубки под шкафами и ваннами?

Да. Установите трубу там, где вы можете ее разместить. Отказ от шкафов и ванн сделает эти помещения только холоднее, чем теплый пол. А поскольку лучистое тепло имеет тенденцию уравновешиваться по всему нагретому пространству, тепловая энергия все равно будет поступать в эти неотапливаемые области.
