Инструкционная карта к лабораторной работе «Измерения мультиметром»

Инструкционная карта

Лабораторная работа «Измерения мультиметром»

Цель работы: Выработать практические навыки измерений мультиметром.

Оборудование: мультиметр, резисторы разного сопротивления, транзистор.

Отчет должен содержать: схема лицевой панели мультиметра, таблица 1, таблица 2, вывод.

Теоретические сведения:

Мультиметр также часто называют “мультитестером”, потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д

Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов. В комплект поставки входит набор простеньких “щупов” (красный и черный провода на фото выше), при помощи которых и производятся измерения.


На рисунке 1.1 представлена схема лицевой панели мультиметра Mastech MY64. Изучите её.

Зарисуйте по аналогии схему лицевой панели вашего мультиметра.

Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) 🙂 следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.

Предупреждение! Запомнить следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или – не точны) переключайте прибор на предел, ниже текущего.

Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку можно вращать в любом направлении.  Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он “течет” по высоковольтным линиям проводов от генераторов электростанций в наши дома, “зажигает” наши лампы освещения и “питает” различные бытовые электроприборы. Внутри системного блока всегда течет постоянный ток, так как блок питания компьютера преобразовывает переменный ток (подающегося в жилые дома с подстанции) в постоянный низкого напряжения (необходимый для питания комплектующих компьютера). Пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.

 (Всегда выставлять предел выше, чем измеряемые значения). Мы знаем, что в батарейке – 3,3V и это – ток постоянный. Соответственно – выставляем на круговом переключателе “предел” измерений по шкале постоянного тока в 20 Вольт. Как показано на фото ниже.

Затем – берем наш гальванический элемент (батарейку) и п рикладываем к ней измерительные “щупы” мультиметра. Точно так, как на фото ниже:


Следует обратить внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем “плюс” (красный щуп), а к обратной стороне – “землю” (черный).  Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта, что приведет к автоматическому сбросу BIOS при каждом включении компьютера.

Красный щуп-«+»

Черный щуп-«-»

Выполнение работы:

1 задание: Измерение сопротивления.

  1. Красный щуп вставьте в гнездо «VΩmA», черный в гнездо «COM».

  2. Переведите круговой переключатель в положение 200кОМ.

  3. Подсоедините щупы к измеряемому элементу и снимите показания.

  4. Заполните таблицу.

Таблица 1.

№п/п

Показания прибора

Написано на резисторе

2 задание: Проверить исправность транзистора.

Условные обозначения: Б-база, Э-эмитер, К-коллектор.

Пояснение:

Проверка биполярных транзисторов основана на том, что они имеют два n-p перехода, поэтому транзистор можно представить как два диода, общий вывод которых – база. Для n-p-n транзистора эти два эквивалентных диода соединены с базой анодами, а для транзистора p-n-p катодами. Транзистор считается исправным, если исправны оба перехода. Эмитерный переход в прямом подключение имеет небольшое сопротивление, затем мы должны увидеть аналогичные результаты на коллекторном переходе. А вот затем мы меняем щупы местами и подключаем к области P – минусовой щуп мультиметра, а к области N соотвественно плюсовой щуп. На экране мы должны увидеть бесконечно большое сопротивление. По результатам четырех измерений мы делаем вывод, что данный транзистор исправен и успешно может быть применен нами в наших радиолюбительских опытах.

  1. Красный щуп вставьте в гнездо «VΩmA», черный в гнездо «COM».

  2. Переведите круговой переключатель в положение .

  3. Красный щуп соедините с эмитером, черный с базой. Данные занесите в таблицу.

  4. Красный щуп соедините с коллектором, черный с базой. Данные занесите в таблицу.

  5. Красный щуп соедините с коллектором, черный с эмитером. Данные занесите в таблицу.

  6. Черный щуп соедините с эмитером, красный с базой. Данные занесите в таблицу.

  7. Черный щуп соедините с коллектором, красный с базой. Данные занесите в таблицу.

Таблица 2

Э(+) – Б(-)

К(+) – Б(-)

К(+) – Э(-)

Э(-) – Б(+)

К(-) – Б(+)

  1. Сделайте вывод об исправности транзистора.

Подготовьте отчет по работе.

Работа с тестером напряжений: правила пользования, виды приборов

Содержание

  • 1 Как пользоваться тестером
  • 2 Типы и конструкции современных мультиметров
    • 2.1 Аналоговые
    • 2.2 Цифровые
  • 3 Измерение электрических параметров
    • 3.1 Постоянное и переменное напряжение
    • 3.2 Величина тока
    • 3.3 Сопротивление
    • 3.4 Тестирование диодов
  • 4 Дополнительные функции
    • 4.1 Тестирование транзисторов
    • 4.2 Измерение ёмкости и индуктивности
  • 5 Использование тестера автолюбителем
  • 6 LAN прибор
  • 7 Обозначения и режимы
  • 8 Уход за тестером
  • 9 Замена аккумулятора прибора
  • 10 Видео

Многих увлекающихся людей электротехникой интересует вопрос: что это такое тестер напряжения? Среди разнообразия электроизмерительных приборов особо следует выделить такой инструмент, как тестер напряжения. Каждому электрику необходим тестер.

В случае каких-либо сбоев электроснабжения можно провести измерения уровня или определить наличие напряжения тока на определённом участке локальной электросети.

Цифровой тестер

Как пользоваться тестером

Приборы различают по сложности устройства. Самое простое устройство называется тестером пробником. Оно выглядит как обыкновенная отвёртка с прозрачным корпусом.

Например, если нужно проверить напряжение в одном из проводов, жало инструмента прижимают к оголённому проводника или месту его крепления. Большим пальцем касаются контакта на верхнем торце прибора. Ток, проходя через большое сопротивление пробника и тело человека, вызывает свечение светодиода внутри прозрачного корпуса тестера.

Пробник

Несмотря на простоту, пробник в быту является незаменимым прибором. С его помощью всегда можно выявить обрыв в цепи электросети либо поломку электротехнического устройства. Немаловажно определение фазового и нулевого провода.

Более сложные приборы типа мультиметров определяют величины замеряемых параметров тока в числовом значении.

Измерения проводят путём прикосновения щупов прибора к определённому участку электроцепи. Для того чтобы научиться, как пользоваться тестером, нужно изучить назначение органов управления, гнёзд подключения щупов.

Типы и конструкции современных мультиметров

Установка квартирного щита

Современный тестер электрический – это многофункциональное измерительное устройство, называемое мультиметром. Электрики пользуются двумя типами: цифровыми и стрелочными мультиметрами.

Аналоговые

Стрелочные тестеры определяют величину измеряемого тока положением стрелки относительно шкалы на циферблате прибора. На сегодня такие устройства считаются устаревшими конструкциями. Явным недостатком стрелочного мультиметра является относительная точность измерений. Стрелочная индикация показаний аналоговых мультиметров страдает небольшой погрешностью.

Аналоговый тестер

Важно! Шкала аналогового прибора снабжена зеркальной дорожкой. При снятии показаний взгляд на шкале останавливают так, чтобы зеркальное отражение стрелки совпадало с ней самой. Это нужно для чёткой фиксации измеряемой величины тока.

Цифровые

Электронные измерители отличаются высокой точностью фиксации электрических величин на данный момент времени. Параметры измеряемых величин тока отражаются на жидкокристаллическом экране прибора в числовом выражении.

Тестер электрический с цифровым экраном имеет набор гнёзд для двух щупов. Измерительные щупы с одной стороны оснащены заострёнными наконечниками или специальными захватами типа «крокодил».

Измерение электрических параметров

Паяльник с регулировкой температуры

С помощью органов управления выбирают различные режимы измерений характеристик тока, таких как:

  1. Постоянное и переменное напряжение.
  2. Величина тока.
  3. Сопротивление.
  4. Прозвонка диодов.

Обратите внимание! Нужно следить за тем, чтобы щупы не были перепутаны местами, иначе прибор может выйти из строя. В лучшем случае это окончится тем, что сгорит плавкий предохранитель мультиметра. Поэтому надо постоянно следить за правильным подсоединением шнуров тестера.

Постоянное и переменное напряжение

При определении этих данных работу тестером выполняют в следующем порядке:

  • наконечник чёрного провода вставляют в гнездо «СОМ»;
  • для определения величины постоянного напряжения красный шнур соединяют с контактным проёмом «DCV»;
  • для переменного тока нужно использовать гнездо «ACV»;
  • поворотный рычаг устанавливают напротив нужного диапазона величины напряжения;
  • наконечниками касаются контактов источника тока;
  • фиксируют на экране прибора значение в цифровом выражении.

Сопротивление диодов в схеме тестера может незначительно влиять на отклонение полученного значения от реальной величины. Погрешность измерений мизерная, и точность данных вполне достаточна в бытовых условиях.

Величина тока

Для замера силы тока чёрный шнур занимает своё неизменное место в приборе, красный провод вставляют в гнездо «DC10А» или «АC20А», в зависимости от характера тока. Наконечники щупов подключают в разрыв кабельного провода. Например, в месте соединения сетевого провода и потребителя (лампочки) делают разрыв цепи и вставляют щупы тестера.

Сопротивление

Дисковый рычаг ставят в положение напротив знака «Ω».

Для того чтобы измерить сопротивление электролампы, производят следующие действия:

  1. Наконечник чёрного провода подсоединяют к цоколю лампы, наконечник красного шнура приставляют к нижней клемме.
  2. Лампочка 75 Вт в исправном состоянии покажет сопротивление 52,4 Ом. Также подключают наконечники щупов к выводам различных резисторов.
  3. Если на определённом расстоянии электрической цепи на экране прибора отразится нулевое значение сопротивления, то это будет означать обрыв проводника.

Тестирование диодов

Не выводя прибор из режима измерения сопротивления, производят прозвонку диодов. К ножкам радиодетали подсоединяют наконечники тестера, меняя их местами. Такая операция нужна для определения пробоя «р-n»-перехода.

Дополнительные функции

Как правильно установить розетку в гипсокартон

С каждым днём на рынке радиотехники появляются новые более совершенные модели тестеров напряжения. Мультиметры наделяют дополнительными функциями, с помощью которых появилась возможность, как быстро проверить тестером транзисторы, так и определить ёмкость и индуктивность.

Тестирование транзисторов

Такая возможность прибора нужна профессионалам и любителям, занимающимся сборкой и ремонтом электронных устройств. Проверка биполярных триодов схожа с прозвонкой диодов. Наконечники щупов тестера поочерёдно подсоединяют к выводам базы-эмиттера и базы-коллектора. Если показания мультиметра отвечают целостности «р-n»-перехода, то транзистор считают исправным.

Измерение ёмкости и индуктивности

Для использования прибора в качестве тестера ёмкости переключатель устанавливают напротив диапазона «С». Для проведения замеров индуктивности рычаг прибора поворачивают в зону «L».

Использование тестера автолюбителем

Многие автолюбители давно поняли, как можно пользоваться мультиметром тестером для диагностики и ремонта электрооборудования автомобиля.

Работая тестером, производят прозвонку электропроводки, находят участок с обрывом провода. Также прибором быстро выявляют перегоревшие предохранители.

Дополнительная информация. Для более трудоемких работ, связанных с диагностикой сложных электронных устройств автомашины, применяют специальные тестеры на станциях техобслуживания автотранспорта.

LAN прибор

Сетевой тестер относится к контрольно-измерительным кабельным приборам. С развитием и совершенствованием компьютерной техники стала возникать потребность в диагностировании кабельной продукции, соединяющей компоненты ПК. Для этого используют специальный прибор. Тестер витой пары имеет два USB входа.

LAN тестер

Чтобы проверить состояние кабеля, его пластиковые клеммы вставляют в гнёзда прибора. Две дорожки из восьми окошек поочерёдно загораются, тестируя все провода витой пары с двух сторон кабеля. Если все окошки двух дорожек синхронно загораются, то провод находится в исправном состоянии.

Нарушение порядка загорания светодиодов или полное отсутствие свечения говорит о том, что в каких-то проводках произошёл обрыв.

Обозначения и режимы

Органом управления режимами измерений является диск с поворотным рычагом, который устанавливают напротив отметки с наименованием характеристики и диапазонов измеряемой величины тока.

Чтобы понимать, как надо работать тестером, нужно знать устройство интерфейса прибора. На передней панели находятся следующие обозначения:

  1. Вокруг диска нанесены буквы, обозначающие области измерений:
  • OFF – выключение/включение;
  • ACV – переменное напряжение;
  • DCV – постоянное напряжение;
  • DCA – сила постоянного тока;
  • Ω – сопротивление.
  1. «COM» – гнездо подключения чёрного провода-щупа.
  2. Гнёзда для подсоединения красного провода. Разъём «10АDC» – для измерения напряжения и силы тока в пределах до 10 ампер.
  3. «VRmA» – разъём для тестирования тока до 200mA.
  4. Гнездо « ▬►▌▬» для прозвонки целостности проводов.

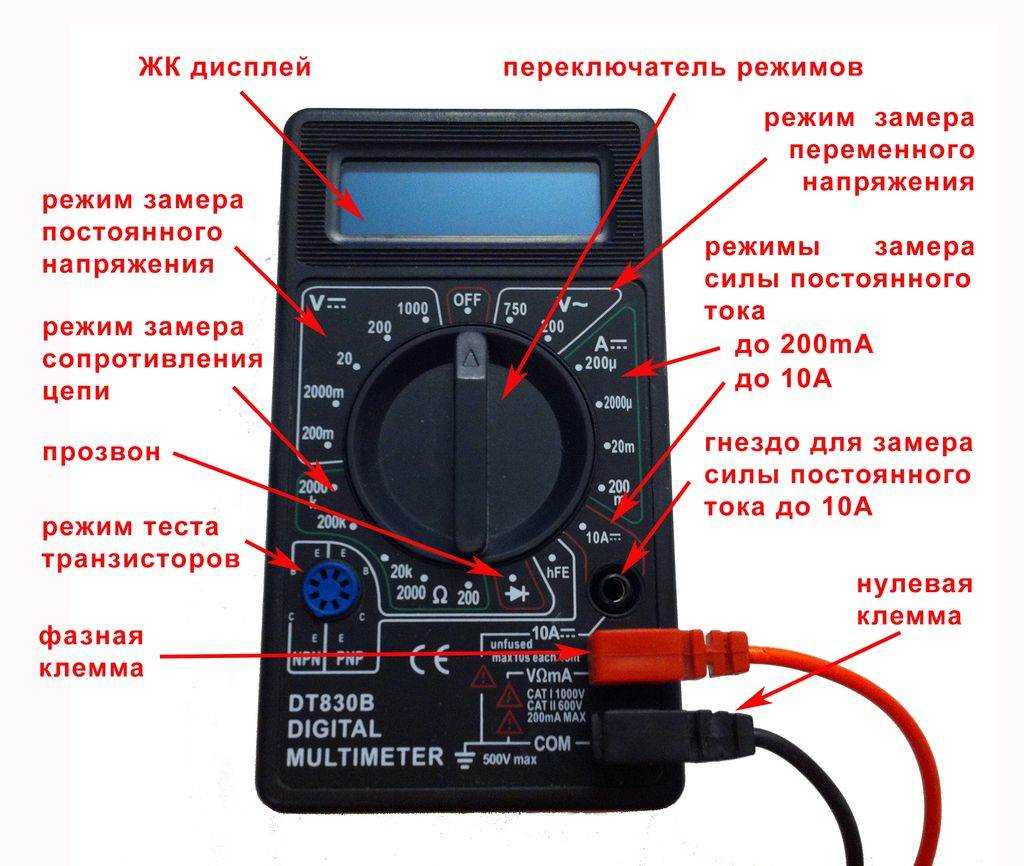

Передняя панель мультиметра

Уход за тестером

Прибор должен всегда содержаться в чистом и сухом виде. Хранят мультиметр, за неимением специального чехла, в подходящей коробке. Если тестером редко пользуются (меньше 1 раза в неделю), то элементы питания лучше вынимать из корпуса мультиметра.

Замена аккумулятора прибора

Аккумуляторные мультиметры обычно укомплектованы АКБ 18650. Они крепятся лепестковыми зажимами. Их меняют как обычные батарейки. Полезно иметь запасную пару аккумуляторов. Когда две батарейки находятся в зарядном устройстве, можно работать прибором с другой парой АКБ.

Сегодня немыслима работа электрика, радиотехника без такого прибора, как тестер напряжения. На рынке радиотехники есть широкая возможность выбрать мультиметры с различным набором функций.

Видео

Как пользоваться цифровым мультиметром

Как пользоваться цифровым мультиметром – руководство и учебник. Использование аналогового или цифрового мультиметра в ремонте печатных плат, электроники или мобильного телефона является обязательным.

Как пользоваться цифровым мультиметром – Руководство и учебное пособие. Использование аналогового или цифрового мультиметра в ремонте печатных плат, электроники или мобильного телефона является обязательным. Научитесь пользоваться цифровым мультиметром.

Цифровой мультиметр

Содержание

Переключатель

Что такое мультиметр?

Счетчик, используемый для проверки различных функций, связанных с электричеством и электроникой, называется мультиметром или мультиметром. Мультиметр можно использовать как вольтметр, омметр и амперметр. Мультиметр — очень полезный инструмент, который также можно использовать для проверки различных электронных компонентов, таких как резистор, конденсатор, катушка, трансформатор, диод, сопротивление транзистора и т. д. Его также можно использовать для проверки непрерывности, напряжения, сопротивления и ампер.

Основные сведения о цифровом мультиметре

Оценка и показания всех функций мультиметра отображаются на экране дисплея в цифровой форме, которая является более точной и легко читаемой пользователями. Напряжение переменного-постоянного тока, ток переменного-постоянного тока, проверка компонентов SMD и работы цифрового затвора (высокий/низкий, импульсный) и т. д. могут быть выполнены более точно с помощью цифрового мультиметра.

Состав цифрового мультиметра

Цифровой мультиметр можно разделить на две части в зависимости от его внешних характеристик:

  1. Область экрана : Эта часть цифрового мультиметра состоит из ЖК-экрана, на котором отображаются цифры. которые могут быть легко прочитаны пользователями.
  2. Механическая часть : Эта секция мультиметра состоит из поворотного переключателя, ползункового переключателя, штыревой вилки и различных типов контрольных диапазонов.

Разделы в цифровом мультиметре

  1. Поворотный переключатель – С помощью этого переключателя выбираются различные диапазоны проверки, которые обозначены стрелками на переключателе.
  2. Ползунковый переключатель — В цифровом мультиметре есть два ползунковых переключателя — (1) PWR и (2) переключатель PK-HD PWR, используемые для включения или выключения питания. Переключатель PK-HD используется для удержания переменных рейтингов, отображаемых на экране.
  3. Штыревая заглушка – В цифровом мультиметре есть 4-контактные разъемы для подключения КРАСНОГО и черного щупа. Эти контакты:- Разъем COM : Это обычный разъем. Черный щуп подключается к этой вилке при использовании измерителя.
    В Вт Штекер : Этот штекер используется для измерения напряжения и сопротивления. КРАСНЫЙ щуп подключается к этой вилке.
    – Штекер мА : Этот штекер используется для измерения тока. С помощью этой вилки можно измерять ток силой до 400 миллиампер.
    Вилка 20A : Эта вилка используется для измерения силы тока до 20 ампер. К этому штекеру подключается КРАСНЫЙ щуп для измерения тока.
  4. Диапазон проверки : В цифровой мультиметр встроены различные диапазоны для получения результатов различных электронных функций.
    DC Вольт Диапазон : В этом диапазоне измерителя измеряется напряжение постоянного тока. Для этого предусмотрено 5 положений напряжения – 400 мВ, 4В, 40В, 400В и 1000В.
    Постоянный ток Ток Диапазон – Постоянный ток измеряется в этом диапазоне, для которого есть три положения тока в этом площадь для этой цели – 400 мА, 40 мА и 20 мА.
    Диапазон напряжения переменного тока – Напряжение переменного тока измеряется в этом диапазоне измерителя. Для этого в этой области предусмотрено 5 положений напряжения – 400 мВ, 4В, 40В, 400В и 750В.
    Диапазон переменного тока – Ток переменного тока измеряется в пределах диапазона измерителя. Есть 3 положения тока – 400 мА, 40 мА и 20 мА.
    Ом Диапазон – Сопротивление измеряется из этой области, для которой есть 7 позиций сопротивления – 400Вт, 4К, 40К, 400К, 4М, 40М и 400М.
    Фарад Диапазон – Конденсатор оценивается в этой области мультиметра. Для этого в этой области предусмотрено 5 поддиапазонов – 4 нф, 40 нф, 400 нф, 4 мф и 40 мф.
    Частота Диапазон – Частота рассчитывается из этой области счетчика. Например. кГц.
    Логика Диапазон – Результат цифровой операции проверяется из этого диапазона, как высокий, низкий, импульс.
    Диод Диапазон – Из этой области проверяется диод или сопротивление, чтобы узнать, работает он или нет.

Как пользоваться цифровым мультиметром

Я объясню, как пользоваться цифровым мультиметром, один за другим, чтобы избежать путаницы и облегчить вам изучение.

Измерение напряжения переменного тока с помощью цифрового мультиметра

  1. Соедините ЧЕРНЫЙ щуп с ОБЩИМ, а КРАСНЫЙ щуп с V-образным разъемом.
  2. Выберите положение напряжения из диапазона ACV с помощью поворотного переключателя. Выберите положение высокого напряжения, если вы не знаете о напряжении.
  3. Выключите питание оборудования или цепи.
  4. Соедините щупы с контрольными точками.
  5. Включить питание блока питания оборудования или цепи.
  6. Прочитайте значение на экране счетчика.

Измерение напряжения постоянного тока с помощью цифрового мультиметра

  1. Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ, а КРАСНЫЙ щуп в разъем VW.
  2. Выберите положение напряжения с помощью поворотного переключателя. Выберите позицию высокого напряжения, если вы не знаете напряжение.
  3. Включите питание оборудования или цепи, напряжение которой необходимо измерить.
  4. Соедините щупы расходомера с контрольными точками.
  5. Включите источник питания цепи и считайте напряжение.

Измерение постоянного тока с помощью цифрового мультиметра

  1. Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ, а КРАСНЫЙ щуп в штекер МА.
  2. Выберите текущую позицию в диапазоне DCA с помощью поворотного переключателя.
  3. Выключите питание схемы.
  4. Правильно подключите щуп счетчика к цепи последовательно.
  5. Включите источник питания схемы и считайте показания ампер на дисплее.

Меры предосторожности : Убедитесь, что щуп мультиметра не касается цепи более 30 секунд при измерении тока в диапазоне 20 А.

Измерение переменного тока с помощью цифрового мультиметра

  1. Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ штекер, а КРАСНЫЙ щуп в штекер 20А.
  2. Выберите текущую позицию в диапазоне ACA с помощью поворотного переключателя.
  3. Включите питание оборудования или цепи.
  4. Правильно подключите измерительный щуп к цепи последовательно и снимите показания.

Меры предосторожности : Убедитесь, что щуп мультиметра не касается цепи более 30 секунд при измерении тока в диапазоне 20 А.

Проверка целостности цепи с помощью цифрового мультиметра

  1. Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ разъем, а КРАСНЫЙ щуп в разъем VW.
  2. Выберите положение 400 Вт с помощью поворотного переключателя. Зуммер также предоставляется в диапазоне 400 Вт.
  3. Коснитесь компонента или клеммы провода щупом.
  4. Звуковой сигнал известен как непрерывность.

Проверка частоты с помощью цифрового мультиметра

  1. Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ разъем, а КРАСНЫЙ щуп в разъем VW.
  2. Выберите диапазон кГц с помощью поворотного переключателя. Здесь также предусмотрен зуммер.
  3. Прикоснитесь щупом к точке, где нужно проверить частоту.
  4. Прочитайте значение на экране дисплея.

Проверка логики с помощью цифрового мультиметра

  1. Вставьте ЧЕРНЫЙ щуп в ОБЩИЙ разъем, а КРАСНЫЙ щуп в разъем VW.
  2. Выберите логический диапазон с помощью поворотного переключателя.
  3. Поместите ЧЕРНЫЙ щуп на клемму заземления цепи, а КРАСНЫЙ щуп на точку проверки.
  4. Высокий уровень для логической 1, низкий уровень для логического 0 и импульсное чтение будут отображаться на экране.

Поиск и устранение неисправностей цифрового мультиметра, если он не работает

При отсутствии индикации или неправильном отображении показаний счетчика, в этом случае необходимо проверить счетчик следующим образом:

  1. Проверить аккумулятор. Измените, если требуется.
  2. Проверьте датчики.
  3. Проверьте предохранитель. Измените, если требуется.

Видео – Как пользоваться мультиметром

Как пользоваться цифровым мультиметром Часто задаваемые вопросы

Учебное пособие по мультиметру – Инженерное мышление

Мультиметры вызывают у вас стресс, потому что они кажутся сложными и трудными в использовании с их гигантскими руководствами пользователя, циферблатами, настройками, кнопками , клеммы и выводы и еще оооочень много разных версий? Как это понять? Ну, на самом деле они довольно просты, и я собираюсь показать вам, как в этой статье.

Вы даже можете скачать мою книгу мультиметра в формате PDF и поддержать канал. Загрузите его ЗДЕСЬ.

Спонсором этой статьи является компания PCBWAY, которая предлагает все: от печатных плат, 3D-печати, обработки с ЧПУ, литья под давлением и даже изготовления листового металла. Проверьте их ЗДЕСЬ

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube

Опции мультиметра

Существует множество различных конструкций мультиметров. Но, в основном, у нас есть только аналоговая и цифровая версии. Аналоговые мультиметры используют циферблат, который ужасен в использовании и труден для чтения, и у них обычно есть только несколько основных функций. Вряд ли кто-то их использует, поэтому я не буду их освещать.

Мы будем использовать цифровые мультиметры с цифровыми дисплеями. Они точны, очень просты в использовании и обычно имеют гораздо больше функций.

У нас есть два основных типа цифровых мультиметров: ручной или автоматический диапазон. При автоматическом выборе диапазона мы просто выбираем функцию, и мультиметр сообщит нам ответ. В версии с ручным диапазоном мы должны выбрать правильный диапазон, чтобы получить правильный ответ. Мы увидим, как это работает позже в этой статье, но автодиапазон проще и быстрее всего использовать, однако, как правило, он дороже.

Вот мои рекомендации мультиметра:

Профессиональный мультиметр -➡️ https://amzn.to/3xu2Vaw

Хороший мультиметр -➡️ https://amzn.to/3xrbuTd

Все мультиметры имеют те же основные функции чтения напряжения, тока и сопротивления. Различные мультиметры будут иметь более продвинутые функции для таких вещей, как конденсаторы, транзисторы, диоды, температура и т. д. Мы рассмотрим все это, но давайте начнем с напряжения постоянного тока.

Напряжение постоянного тока

Напряжение постоянного тока обозначается этим символом. Мы находим этот тип электричества с батареями, солнечными панелями и почти всеми вашими электронными устройствами. При постоянном или постоянном токе электроны движутся в одном направлении. Думайте об этом как о течении воды в реке. Вот почему наш осциллограф показывает прямую линию, когда мы подключаемся к батарее, и почему мы используем этот символ.

Вставляем красный провод в клемму V, а черный провод в клемму COM. Затем подключаем красный щуп к плюсовой, а черный щуп к минусовой клемме аккумулятора. На мультиметре с автоматическим диапазоном мы просто выбираем настройку напряжения постоянного тока, и он немедленно даст нам ответ. Если вы видите отрицательное число, вам нужно поменять лиды местами.

Здесь я тестирую простую схему делителя напряжения. мы можем видеть показание 0,031 вольта. Что составляет 31 милливольт. Мы можем переключиться на настройку милливольт для большей точности. Это конкретное устройство по умолчанию настроено на милливольты переменного тока и указывает, что нам нужно нажать желтую кнопку, чтобы переключить постоянный ток.

В версии с ручным диапазоном мы должны выбрать правильный масштаб. Это легко, мы просто выбираем следующий номер вверх. Например, эта батарея рассчитана на 12 вольт, это больше 2, но меньше 20, поэтому мы используем 20-балльную шкалу. Эта батарея рассчитана на 1,5 В, что меньше 2, поэтому мы используем шкалу 2.

Но что, если мы не знаем напряжение? Как выбрать правильный масштаб? Что ж, это легко, мы просто начинаем с самого высокого значения и поворачиваем циферблат, пока он не изменится на 1. Это означает, что мы зашли слишком далеко, поэтому мы возвращаем его к следующему положению, и это дает нам ответ.

Мы также можем измерять напряжение в цепи. Например, здесь у меня есть базовая плата-прототип с несколькими резисторами и светодиодом. Я могу прочитать общее напряжение цепи, измерив положительное и отрицательное. Я также могу проверить напряжение в любой точке цепи. Подключив отдельные компоненты, мы можем проверить падение напряжения на этом компоненте, когда на него подается питание.

Помните, что мы можем измерить только разницу напряжений между двумя разными точками, если мы попытаемся измерить одну и ту же точку, мы не получим никакого напряжения, потому что разницы нет.

Напряжение переменного тока

Электрические розетки в наших домах обеспечивают переменный или переменный ток, это отличается от электричества постоянного тока, которое мы получаем от батареи. При переменном токе ток меняет направление, течет вперед и назад. Думайте об этом как о приливе моря. Итак, наш осциллограф покажет синусоиду переменного тока, поэтому мы используем этот символ.

Это намного более высокое напряжение, чем у батареи. Электричество опасно и может привести к летальному исходу, вы должны иметь квалификацию и компетентность для выполнения любых электромонтажных работ.

Вы можете купить тестеры розеток, которые проверят ваши розетки, некоторые также покажут напряжение. Это гораздо безопаснее, я рекомендую вам использовать эти устройства вместо этого.

Для измерения напряжения переменного тока убедитесь, что красный провод подключен к клемме V, а черный провод — к клемме COM. В режиме автоматического выбора диапазона мы просто выбираем символ напряжения переменного тока.

Держите пальцы подальше от кончиков, так как они будут наэлектризованы. Если вы прикоснетесь к этому, электричество может пройти через вас и ударить вас током. Убедитесь, что изоляция ваших кабелей находится в идеальном состоянии, никогда не используйте и не пытайтесь ремонтировать поврежденный кабель, купите новый. Всегда сначала подключайте черный провод к нейтрали, потому что, если вы сначала подключите красный провод к активной клемме, черный провод мгновенно станет наэлектризованным.

Не используйте во влажных условиях, наденьте резиновые сапоги для изоляции и не прикасайтесь к заземленным поверхностям во время измерений.

Для цепей в Северной Америке я бы рекомендовал сначала включить выключатель. Мы часто находим защитный экран над клеммой розетки. Мы помещаем черный щуп в большой слот, а красный щуп в маленький слот и нажимаем, пока не откроется защитный экран. Когда это будет безопасно, снова переверните выключатель, и счетчик покажет значение.

Для британских трасс сначала выключите выключатель. У нас также есть защитный экран, поместите красный щуп в клемму заземления и нажмите вниз, чтобы отключить его. Затем мы помещаем черный провод в нейтральную клемму, а красный провод — в клемму под напряжением. Когда это будет безопасно, нажмите переключатель, и счетчик покажет значение.

Для австралийских цепей выключите выключатель, вставьте черный щуп в нейтральную клемму, а затем красный щуп в активную клемму. Когда это будет безопасно, нажмите переключатель, после чего счетчик покажет значение.

Для европейских цепей я бы рекомендовал сначала перевернуть выключатель. нам нужно поместить щупы в клеммы, слегка надавить и наклонить выводы, чтобы поднять защитный экран и вставить клеммы. Затем снова переверните выключатель. С помощью этой системы мы также можем поменять местами щупы и измерить напряжение.

Для устройств с ручным диапазоном мы следуем той же процедуре подключения и безопасности, что и в учебном пособии с автоматическим диапазоном, но на нашем измерителе мы выбираем следующее значение напряжения, которое мы считываем. Например, при подключении 120 В мы выбираем настройку 200. При подключении на 230 вольт мы выбираем настройку 700.

Если вы не уверены в напряжении, сначала начните с самого высокого значения и поворачивайте циферблат, пока не отобразится правильное значение. Не превышайте максимальное напряжение вашего измерителя. Если счетчик показывает 1, показание выходит за пределы допустимого диапазона, и вам нужно повернуть циферблат на более высокое значение.

Теперь вы можете получить среднеквадратичные или истинные среднеквадратичные мультиметры. Я настоятельно рекомендую покупать тип True RMS, так как он более точен. Электрическое оборудование может искажать форму сигнала, и только настоящие среднеквадратичные измерители смогут это точно измерить.

Не забудьте проверить PCBWAY для всех ваших потребностей в 3D-печати, обработке с ЧПУ, литье под давлением и даже производстве листового металла. Проверьте их ЗДЕСЬ .

Сопротивление

Сопротивление обозначается этим символом и измеряется в Омах. Это измерение того, насколько легко электроны могут проходить через что-либо.

Например, электроны могут очень легко течь через этот медный провод, поэтому мы используем медный провод. Однако через этот резистор протекать гораздо труднее, а через резину очень и очень трудно протекать, поэтому мы используем резиновую изоляцию на проводах, чтобы защитить нас от электричества в медном проводе.

Чтобы измерить сопротивление, нам нужно подключить черный щуп к клемме com, а красный щуп к клемме с символом Ом.

При использовании устройства автоматического выбора диапазона просто поверните циферблат на настройку сопротивления, а затем подключите провода к компоненту. Неважно, с какой стороны. Теперь устройство отобразит результаты. Мы можем тестировать такие элементы, как динамики, резисторы, провода, потенциометры и т. д.

Обратите внимание на буквы на экране. Этот показывает только омы. Этот показывает кОм, что означает тысячу ом. Этот показывает МОм, что означает мега или миллион ом.

При ручном диапазоне нам нужно выбрать правильную настройку. Помните, мы используем следующий номер вверх. Например, этот резистор имеет номинал 3 кОм, это больше 2 кОм, поэтому мы переходим к следующему значению, равному 20 кОм, и можем прочитать результат.

Максимальное значение этого мультиметра составляет 2 МОм, поэтому, если я попытаюсь считать значение этого резистора 5,6 МОм, он покажет просто 1, потому что он не может измерять такие большие значения.

Имейте в виду, что сопротивление также зависит от температуры. Резисторы тоже имеют допуск. Этот показывает 3 кОм, плюс-минус 1%, поэтому он может быть где-то между 3030 30 мс и 2970 Ом. Когда мы измеряем его, это 3014 Ом, так что это находится в пределах заявленного допуска. Другие резисторы, подобные этому, имеют допуск 5%.

Однако сопротивление этого резистора составляет около 2 мегаом. Но когда мы добавляем его в простую схему, мы получаем показание около 2 кОм. Это потому, что теперь они параллельны, а сопротивление разделяется. Не пытайтесь тестировать компоненты на печатных платах, предварительно не изолировав их.

Постоянный ток

Ток — это измерение количества электронов, протекающих через определенную точку провода. Постоянный ток означает, что электроны текут в одном направлении, что мы обычно находим в оборудовании с батарейным питанием. Измеряется в амперах или амперах. Здесь используется символ A, пунктирная линия представляет постоянный ток.

Мы должны подключить мультиметр последовательно со схемой. Либо для полного тока цепи, либо для ветвей цепи. Не подключайте счетчик параллельно нагрузке, это может привести к протеканию большого тока через ваш счетчик и его повреждению.

Ваш счетчик будет иметь либо 3, либо 4 клеммы. Один, скорее всего, покажет мА для миллиампер, он также должен указать число, указывающее максимальный ток в миллиамперах, который он может измерить через этот терминал. Этот, например, указывает максимум 400 миллиампер. Если мы знаем, что тестируемая цепь находится ниже этого уровня, мы можем поместить красный провод в клемму. В противном случае мы должны использовать терминал A. Обычно это указывается как 10 А, что означает максимум 10 ампер, время указывает, как долго он может быть подключен. Например, 10 ампер в течение 10 секунд за 15 минут.

Выберите настройку постоянного тока, подключите красный щуп к клемме 10А, а черный щуп к клемме COM, затем подключите красный щуп к стороне питания и черный щуп, чтобы замкнуть цепь, и мы получим результат.

При ручном диапазоне нам нужно выбрать правильную настройку. Мы уже знаем, что эта схема рассчитана примерно на 15 миллиампер, поэтому мы используем клемму миллиампер, а затем выбираем следующее наибольшее значение, которое составляет 20 миллиампер, чтобы получить результат.

Если мы не знаем ток, мы начинаем с использования клеммы 10 А, выбираем самое высокое значение и двигаемся вниз. Хотя здесь он показывает 0,25 ампера.

Переменный ток

Переменный ток означает, что электроны в электрической системе постоянно текут вперед и назад, мы находим это в электрической системе наших домов. Измеряется в амперах или амперах. Обозначается буквой А с синусоидой.

Помните, что электричество опасно и может привести к летальному исходу. Вы должны быть квалифицированы и компетентны для выполнения любых электромонтажных работ.

Если вы просто хотите измерить переменный ток через провод, я бы порекомендовал вам вместо этого использовать токоизмерительные клещи. Это намного безопаснее. Просто зажмите один провод и выберите вариант переменного тока. Если вы зажмете активный и нейтральный провода вместе, токи компенсируют друг друга, и вы не получите точных показаний.

Если вам нужно измерить силу тока устройства, купите вилку для измерения энергии и подключите к ней свое устройство. Он безопасно покажет вам ток, напряжение и мощность.

Если вам абсолютно необходимо использовать мультиметр, то мы должны подключить прибор последовательно со схемой. Устройство имеет очень низкое внутреннее сопротивление, возможно, всего 0,2 Ом. Параллельное подключение подвергает измеритель воздействию полного напряжения цепи, мгновенно вызывая огромный поток тока через ваш измеритель и разрушая его.

Зонды электризуются вместе с любой проводящей поверхностью, с которой соприкасаются. Будь осторожен.

Убедитесь, что ваш измеритель имеет настройку переменного тока. Если это не так, то не пытайтесь использовать его для этой цели. Затем проверьте идентификацию терминала. У некоторых будет специальный терминал для измерения миллиампер, и на нем будет указан максимальный ток, который он может выдержать. Если вы знаете, что ваша цепь превысит это значение, или вы не знаете максимальный ток, тогда нам нужно использовать клемму, отмеченную буквой A, обычно она будет помечена как 10 А, что означает, что можно подключить максимум 10 ампер, обычно это говорит вам как долго, например, максимум 10 ампер в течение 10 секунд, а затем вы должны отключить его на 15 минут, чтобы остыть. Если вы измеряете более низкий ток, вы можете увеличить это время. Ознакомьтесь с руководством производителя.

Большинство счетчиков поставляются с предохранителями для защиты устройства. Это нагревается и разрывает цепь, если вы превышаете 10 ампер. Вы можете проверить предохранитель, подключив красный провод к клемме V и поместив щуп в клемму с предохранителем, а затем выбрав настройку сопротивления. Если он отображает значение менее 0,5, все должно быть в порядке, если он указывает OL, то он неисправен. Вы можете снять заднюю крышку, чтобы заменить предохранитель.

Чтобы использовать мультиметр, подсоедините красный щуп к клемме 10A, черный щуп к клемме COM и выберите настройку переменного тока. Убедитесь, что питание отключено от цепи. Подсоедините черный щуп к стороне нагрузки, а красный щуп к стороне подачи, убедившись, что теперь ваш счетчик подключен последовательно. Проверьте область, чтобы убедиться, что можно безопасно снова включить питание. Затем вы увидите результаты.

Если у вас ручной дальномер, начните с самого высокого значения, обычно это 10 ампер. И покажет результат. Если он показывает менее 1 ампера, а значение меньше следующего значения, например 0,15 А, то вы можете уменьшить значение параметра.

Непрерывность

Мы используем функцию непрерывности, чтобы проверить, соединены ли две точки в цепи, если да, то это означает, что электричество может течь.

Просто подключите черный провод к клемме COM, а красный провод к клемме со знаком непрерывности. Если он этого не показывает, но имеет функцию, используйте клемму V.

По умолчанию на экране отображается OL, что означает разомкнутый контур. Коснитесь проводов вместе, чтобы проверить измеритель. Он должен подавать звуковой сигнал. Некоторые отображают свет. Он будет отображать сопротивление, обычно в проводах это ноль Ом или очень близко. Мы можем использовать это для проверки разрыва цепи или провода. Мы можем проверить, правильно ли работают переключатели, и мы можем проверить, правильно ли работают предохранители. Мы можем тестировать кабели на очень больших расстояниях, соединяя один конец вместе и проверяя другой конец.

Важно, чтобы теперь мы могли получить ложные показания, однако, если мы попытаемся провести тест между этими двумя точками, которые явно нарушены, счетчик найдет альтернативный маршрут и укажет непрерывность. Поэтому вы должны учитывать это и изолировать, где это возможно.

Проверка непрерывности не работает с цепями с высоким сопротивлением. Например, этот провод в порядке. Этот резистор с низким номиналом тоже в порядке, но этот резистор с высоким номиналом слишком велик, и измеритель указывает на отсутствие непрерывности, хотя она и есть.

Частота

Частота использует этот символ, он указывает, сколько раз образец электрического сигнала повторяется в секунду. Например, в домах Северной Америки используется частота 60 Гц, а в домах Европы — 50 Гц. Это просто означает, что синусоидальная волна переменного тока повторяется 60 или 50 раз в секунду. Но мы измеряем это в герцах. Все это связано со скоростью электрического генератора. (3600 или 3000 об/мин).

Помните, что электричество опасно и может привести к летальному исходу, вы должны быть квалифицированы и компетентны для выполнения любых электромонтажных работ.

Чтобы считать частоту, мы вставляем красный провод в клемму V, а черный провод — в клемму COM. Затем выберите функцию частоты на измерителе. Убедитесь, что ваши провода, оборудование и рабочая зона безопасны. Я рекомендую сначала отключить питание. Не прикасайтесь к концам датчика, наденьте резиновые сапоги, чтобы изолировать себя, и держитесь подальше от заземленных поверхностей. Затем подключите к электрической системе и снова включите питание. Это затем покажет частоту, в зависимости от того, где в мире вы находитесь. Перед отсоединением выключите питание.

Этот конкретный измеритель по умолчанию использует переменное напряжение и указывает, что нам нужно нажать желтую кнопку, чтобы снять показания частоты.

Диоды

Диоды выглядят примерно так, они пропускают ток только в одном направлении. Мы используем этот символ для их представления на технических чертежах.

Чтобы проверить их, поверните ручку настройки диодов. Подсоедините красный провод к клемме диода, а черный провод к клемме COM. Если мы подключим провода таким образом, мы должны прочитать OL, потому что диод заблокировал счетчик от считывания. Когда мы реверсируем отведения, должно появиться значение. Обычно от 0,5 до 0,8. Если в обоих направлениях отображается OL или значение около 0,4 в обоих направлениях, диод неисправен и требует замены.

Также можно проверить диоды в режиме сопротивления. Мы должны увидеть значение от 1 кОм до 10 мегаом, а если поменять местами соединения, мы должны увидеть OL.

Светодиоды тоже диоды, они просто излучают свет. Мы также можем использовать функцию диодов, чтобы проверить их, светодиоды должны давать очень тусклый свет. Светодиоды светятся только в одном направлении и блокируют ток в обратном направлении. Светодиоды с более высоким напряжением не будут отображать значение.

Конденсаторы

Конденсаторы накапливают и разряжают электроны в цепи, они обозначаются этими символами. На стороне электролитических конденсаторов должна быть указана номинальная емкость, максимальное напряжение, а также отрицательная клемма. Некоторые типы не отображают это, нам нужно найти спецификацию производителя.

Конденсаторы могут сохранять высокое напряжение в течение длительного времени после отключения. Не прикасайтесь к проводу, так как он разрядится через вас.

Мы можем проверить напряжение конденсатора, выбрав настройку напряжения постоянного тока, подсоединив черный провод к клемме COM, а красный провод к клемме V. Затем осторожно подсоедините щупы к конденсатору, при этом черный щуп должен касаться отрицательной клеммы поляризованного конденсатора. Не все конденсаторы поляризованы. Измеритель теперь будет отображать сохраненное напряжение.

Если мы видим показание в несколько вольт или больше, как это, то мы должны установить резистор соответствующего размера между клеммами. Это небольшой конденсатор, поэтому я буду использовать резистор 2 кОм, 0,25 Вт. Мы видим, что накопленная энергия безопасно разряжается.

Теперь выберите настройку конденсатора, эта конкретная модель по умолчанию использует диоды и указывает, что нам нужно нажать желтую кнопку, чтобы переключиться на настройку конденсатора. Черный провод остается на клемме COM, а красный — на клемме с символом конденсатора. Подсоедините черный щуп к отрицательной стороне, если он поляризован, и подсоедините красный щуп к положительной стороне. Затем он отобразит результат.

С неполяризованными датчиками мы можем использовать датчики с любой стороны.

Для ручного дальномера нужно выбрать соответствующую настройку. Значение обычно указывается сбоку, поэтому мы можем выбрать следующее максимальное значение из этого на счетчике. Если вы не знаете значение, то начните с высокого и уменьшайте, пока не увидите результат.

Возможно, результат не будет соответствовать номинальному значению. Этот чуть выше, а этот чуть ниже. Поэтому нам нужно подумать, подходят ли они для нашей схемы, и при необходимости заменить их.

Транзисторы

Транзисторы выглядят так и представляют собой тип электронного переключателя. Они представлены этими символами, хотя мы используем настройку hFE на мультиметре. Чтобы протестировать их, мы находим идентификационный номер на передней панели, а затем находим техническое описание. Он сообщает нам, является ли это типом NPN или PNP, какая ножка является базой, эмиттером и коллектором, а также значением hFE, которое является текущим коэффициентом усиления.

Найдите область проверки транзисторов на измерителе. Иногда нам нужен такой адаптер. Затем мы выбираем настройку hFE. Затем мы выравниваем транзистор по типу, например, это тип NPN, поэтому я использую сторону NPN, а затем вставляем ножки в правильные клеммы. Затем измеритель отображает результат. Этот находится в пределах досягаемости, так что это хорошо. Если счетчик показывает значение за пределами этого диапазона или просто 1, то транзистор неисправен.

Если у вас нет встроенного тестера транзисторов, то можно использовать настройку диодов. Вставьте красный провод в клемму с символом диода, а черный провод в клемму COM. Затем вставьте транзистор в тестовую плату. Мы знаем, что это тип NPN, поэтому мы помещаем красный провод на базовый контакт и видим показание около 0,6–0,7 при подключении либо к эмиттеру, либо к коллектору. Он не должен давать показаний, если мы тестируем эмиттер и коллектор. Или, если мы поместим черный щуп на базу и проверим эмиттер или коллектор.

Это тип PNP, поэтому нам нужно поместить черный щуп на базовый штифт. Когда мы помещаем красный щуп на эмиттер или коллектор, мы должны увидеть показание между 0,6 – 0,7. Мы не должны увидеть показания, если будем тестировать эмиттер и коллектор. Или, если мы поместим красный провод на базовый штифт и проверим эмиттер и коллектор.

Температура

Это символ для считывания температуры, он есть не у всех мультиметров. Он очень прост в использовании, мы находим наш датчик температуры, который обычно выглядит так; с термопарой на одном конце и разъемами на противоположном конце. Убедитесь, что разъемы вставлены с соблюдением полярности. Поместите черный провод в клемму COM, а красный провод в клемму, отмеченную символом температуры, здесь просто написано «ввод», но мы можем использовать эту клемму. Затем выберите настройку температуры на измерителе. Затем он отобразит результат. По умолчанию это градус Цельсия, но мы можем изменить его на градусы Фаренгейта, нажав кнопку. Он используется только для температуры воздуха или температуры поверхности, не используйте его в воде.

Аккумуляторы

Нам нужно проверить аккумулятор двумя способами. Во-первых, поместите красный провод в клемму V, а черный провод — в клемму COM. Затем выберите настройку напряжения постоянного тока. Подключаем красный щуп к плюсовой клемме, а черный щуп к минусу. Затем мы видим результаты напряжения. Эта батарея рассчитана на 1,5 вольта, но когда я тестирую ее, мы видим 1,593 вольта, потому что она совершенно новая и полностью заряжена.

Эта батарея показывает 1,07 вольта, поэтому батарея разряжена. Чтобы полностью протестировать батарею, нам нужно взять резистор около 100 Ом и подключить его к щупам, затем мы подключим щупы к клеммам батареи, ток будет течь через резистор. Напряжение должно упасть лишь незначительно. Эта батарея рассчитана на 1,5 вольта, а под нагрузкой показывает 1,547 вольта, так что эта батарея хороша.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
