Как пользоваться анкерными болтами: видео и советы по установке анкеров

Содержание

видео и советы по установке анкеров

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

  • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
  • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

  • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
  • тщательно очищают посадочное отверстие;
  • аккуратно забивают анкерный болт с гайкой при помощи молотка;
  • затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

7 правил при установки анкерного болта

Такой крепежный элемент из металлического материала как анкер очень востребован на современном рынке строительства. Он помогает продлить срок службы многих элементов строительства. Крепление, произведённое с помощью анкерного болта, выдерживает колоссальные нагрузки. Это делает этот вид соединения еще более популярным. Проводить соединение с помощью такого крепежного элемента достаточно просто. Этот навык легко освоить даже не совсем профессиональному строителю. Однако, при установке анкерного болта необходимо соблюдать некоторые правила. Чтобы понять это, нужно разобраться в особенностях такого крепежа и его сфере использования.

Особенности крепежа, влияющие на правила крепления

До того, как анкеры вошли в использование у строителей, для крепления в каменные сооружения использовались болты и шурупы. Они не могли обеспечить должное и надежное соединение. Такая особенность портила функциональные возможности конструкции и делает не надежными.

Сложно представить себе крепление, которое надежнее анкерного болта. Он может быть с химическим алгоритмом крепления и механическим. Химическое крепление предполагает капсулу с клеем, которая входит в стену и раздавливается там под давлением вкручиваемого крепежа. Этот тип крепления достаточно надежный, но имеет серьёзный недостаток. Нужно ждать время до полного застывания клеевой смеси внутри стены или другой конструкции. При этом, анкер отличают незаменимые достоинства. Он дает возможность надежно закрепить что-либо в полой конструкции, в которой негде зацепить привычный якорный болт.

В основном в строительной сфере сегодня используется анкер не с клеевой начинкой, а работающий по принципу увеличения силы трения. За счет особенностей конструкции и вкручивания дополнительного элемента анкер расширяется и крепится намертво в конструкции.

Механические болты для крепления делятся:

·   Анкер клинового типа. Представляет собой гильзу с внутренними кольцами. В пройму гильзы забивается клин и этим расширяет ее края. Иногда расширение проводится отдельным клином, который после изымается и заменяется резьбовой шпилькой. Чтобы надежно зафиксировать клиновый анкерный болт нужно четко соблюдать диаметр просверла для анкера и допусков.

·   Забиваемый тип анкера. Это особенный вид анкерного болта не имеет дополнительного клина, который действует как расширитель. Края гильзы выполнена металла, который легко поддается деформации. Они искажают свои формы при забивании анкера в стену и таким образом крепятся в ней. Анкеры забивного типа применяют в монолитны стенах. Они требуют точности в размерах отверстия.

·   Анкер разжимного типа. Такой тип болтов достаточно распространен и универсален. Он используется в тонких стенах и даже листовых конструкциях. Анкер представляет собой колбу с прорезями. Благодаря им, стенки раскрываются лепестками при закручивании.
·   Анкер распорного типа. Это самый распространенный вид анкерного болта. Он достаточно востребован в строительстве, так как не требует соблюдения размеров глубины отверстия под анкер. Однако, ширину отверстия стоит измерить и соблюсти. Гильза расширяется в задней части после закручивания втулки в виде конуса. Этот тип анкера распространен, но применяется только в бетоне и кирпичных конструкциях.

Чтобы изготовить анкерный болт используют качественные материалы, которые способны выдержать большую нагрузку и давление. Нержавеющая сталь сверху также покрывается дополнительным защитным покрытием. Это помогает избежать коррозии. Для каждого типа анкеров установлены нормы. Они определяют номинальную возможность изделия и его допустимую нагрузку.

Основные правила для установки анкерного болта

При проведении монтажа анкерного крепежа используются молот, перфоратор с буром необходимого диаметра и пылесос. Чтобы просверлить дыру в бетоне понадобятся сверла с напылением, которое устойчиво к бурению твердых материалов.

Установить анкер очень просто. Нет никакой необходимости его разбирать. Он продается в полностью укомплектованном виде. Он легко крепит разные конструкции и широко применяется в разных сферах. Все основные правила установки анкерного болта можно рассмотреть на самом его распространенном типе – распорном анкере. К основным правилам монтажа анкерного болта можно отнести:

1. Выбирая длину анкерного крепления, нужно учитывать толщину штукатурного и других слоев. Именно в бетон, анкерный болт должен углубиться на 5 см.

2. Важно с первого раза правильно рассчитать место установки анкера. Демонтировать его очень сложно.
3. Отверстие под крепеж должно соответствовать его диаметру. Анкер должен входить с усилием.
4. Отверстие необходимо очистить от мусора с использованием пылесоса или щетки.
5. Анкер вбивается легким ударом молотка.
6. После полного введения, гай  ку закручивают ключом до конца.
7. При установке анкера нужно учитывать потенциальную нагрузку на него. При углублении гайки в штукатурку нужно докрутить ее и использовать дополнительно вторую гайку сверху.

Нужно помнить, что распорный анкерный болт нельзя монтировать в пустотелый кирпич. Отдельные правила существуют для установки анкерных болтов в конструкцию фундамента. Как правило, это делают до заливания бетона. Важно соблюдать их расстояние и расположение вертикально. После установки их нужно закрыть полиэтиленовой пленкой, для избежание попадания на них бетонной смеси.

Для того, чтобы определить необходимый тип анкера, нужно оценить способ его крепления и предполагаемую нагрузку на крепёж в дальнейшем. Также немаловажным является выбрать анкер только от надежного производителя, который отвечает за качество товара.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.


Please enable JavaScript to view the comments powered by Disqus. comments powered by

Как правильно пользоваться анкерными болтами с гайкой. Как закрепить анкерный болт

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Установка анкерных болтов в стену: особенности, виды, типы креплений, инструкция по монтажу, советы


Если вы не сталкивались с разными типами крепёжных элементов, настало время для знакомства. Статья подскажет, как происходит установка анкерных болтов в стену.

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа – анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера , они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой – расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой – шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой – поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера – двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

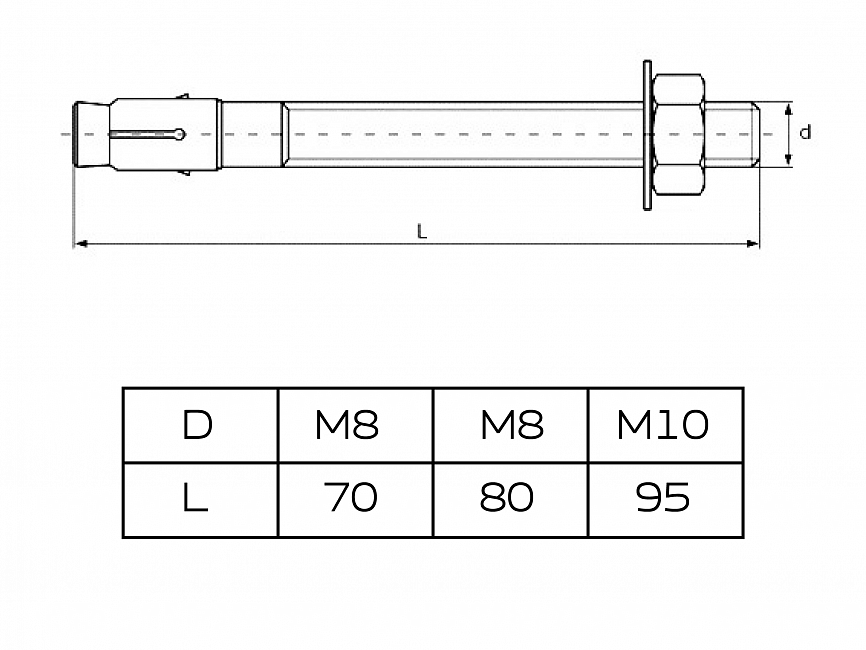

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие – не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный – высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов – гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов – крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные — как крепить анкерный болт .

Такой образец совмещает в себе функции анкера и гвоздя .

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой – это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт – в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания – пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной — как крепить анкерный болт .

Один из самых простых по монтажу типов анкера.

Устройство – резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж – в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

  1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
  2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

  1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
  2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
  3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
  4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

  1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
  2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
  3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
  4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
  5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
  6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
  7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты .

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера . Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт .
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд .
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды .
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т. п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.


Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

видео, фото, нюансы, советы Анкерный болт по бетону как пользоваться

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

  1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

  1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.


Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.


Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.


Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.


Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Набор инструментов

Порядок операций установки

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Разновидности


Несущая способность


Надежность соединения

Расчет на вырыв.

Установка доборов


Монтаж химического анкера.

Page 2
  • Армирование
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.


Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.


Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность


Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов


Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.


Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов


Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

  1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
  2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

  1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
  2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
  3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
  4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

  1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
  2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
  3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
  4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
  5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
  6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
  7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

  • анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
  • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
  • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

  • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
  • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
  • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

  • забиваемый;
  • клиновой;
  • разжимной;
  • распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

  • Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
  • Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
  • Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
  • Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

  • Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
  • В отверстие вставляется анкер.
  • Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

Как забивать анкерные болты. Виды анкерных болтов и как ими правильно пользоваться

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

  • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
  • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

  • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
  • тщательно очищают посадочное отверстие;
  • аккуратно забивают при помощи молотка;
  • затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Большим преимуществом использования является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

  • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
  • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
  • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты .

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера . Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт .
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд .
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды .
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

  1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

  1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.


Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.


Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.


Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.


Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

  • Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
  • Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
  • Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
  • Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

  • Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
  • В отверстие вставляется анкер.
  • Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

Поделитесь статьей с друзьями:

Похожие статьи

Как забить анкер в бетонную стену —

Как забить анкер в бетонную стену

Наиболее надежное настенное крепление – анкерное. Эти крепежные элементы применяются для фиксации навесных предметов на стены всех типов. Но как пользоваться анкерами для бетона – отдельная тема.

Содержание:
Что такое анкеры для бетона
Подготовка к установке анкера в бетон
Инструмент для установки анкера
Установка анкера в бетонной стене
Важно

Что такое анкеры для бетона

Отличительная особенность анкера (название произошло от немецкого слова «якорь») в том, что это комбинированный крепеж. Данный вид метизов совмещает в себе способность закрепляться в стене и удерживать навесную конструкцию. Они изготавливаются из различных металлов и сплавов. Это может быть нержавеющая сталь, медь, латунь. Прежде чем начать разбираться, как забивать анкер в бетон, определимся с его видами. Для бетонных стен могут применяться:

  • Клиновые анкеры. Применяются для сжатого и растянутого бетона. Особенность – отсутствие рубашки. Клин внутри разрезной втулки. При затягивании гайки он давит на внутреннюю поверхность втулки и заклинивает ее.
  • Анкерные болты с гайкой. Эффективны для тонких бетонных перегородок.
  • Распорные. Распорный элемент посажен на резьбовой стержень и, перемещаясь внутри втулки, распирает ее. Кроме бетонных стен его можно применять и для кирпичных.
  • Разжимные. Внутри корпуса гильза с лепестками. Они разжимаются под давлением перемещающейся по резьбе гайки.
  • Забивные. Под воздействием ударов стержень расклинивает втулку. Ее диаметральный размер увеличивается, и создающееся трение удерживает анкер.

Кроме анкеров с механическим креплением есть еще и химические. В отверстие вводится двухкомпонентная смола, а затем туда вставляется анкер. Крепление не менее надежное, чем остальные способы.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

  • Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
  • Вторая – наружный диаметр втулки. По нему подбирают сверло.
  • Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
  • И последняя – общая длина крепежа.

Инструмент для установки анкера

Для установки анкеров понадобится:

  • Перфоратор или дрель
  • Сверло подходящего диаметра
  • Молоток
  • Ключ рожковый

Так как бетон твердый и плотный материал, то сверло должно быть твердосплавным или из инструментальной стали со специальным напылением.

Установка анкера в бетонной стене

Теперь главное: как забить анкер в бетонную стену. Пошаговая инструкция:

  1. Оценить состояние стены. При расчете длины отверстия под анкер, толщина слоя штукатурки не учитывается, так как она ослабляет крепление метиза.
  2. Необходимо подобрать сверло нужного диаметра (равным наружному размеру) оболочки крепежа. Допускается размер сверла меньше, но больше ни в коем случае.
  3. Вымерить место расположения крепления и нанести разметку.
  4. Просверлить отверстие. Для этого использовать перфоратор. Можно и дрель, но в бетонной стене пробить отверстие, таким образом, будет тяжело. Сверло по бетону должно быть: твердосплавным, с твердосплавными напайными пластинками, со специальным напылением. Обычные сверла в этом случае не применяются.
  5. Отверстие очистить от пыли. Используется щетка, пылесос или сжатый воздух.
  6. Вставить анкер в отверстие. Если оно тугое, можно аккуратно подбить молотком. Сильные удары наносить не рекомендуется. Можно повредить крепеж.
  7. Расклинить анкер. Способ зависит от типа крепежа. В клиновом и распорном – это делается при помощи гайки и ключа. В забивном – молотка.

Важно

Установить анкер в бетон получится быстрее и проще, если соблюдать при этом ряд правил:

  • Перед установкой крепежа надо правильно рассчитать нагрузку. В обычном бетоне анкер может выдержать до 350 кг. А в ячеистом не более 230. Диаметр метизов может от 8 до 24 миллиметров, и он выбирается в зависимости от нагрузки.
  • Отверстие под крепеж должно быть с ровными краями.
  • Анкер вставляется целиком, а не по частям.
  • Гайка (болт) затягивается по часовой стрелке.

Соблюдайте правильный подбор крепежа и выполнение данной инструкции, что обеспечит надежное и длительное функционирование установленного в бетоне анкера.

Анкерный болт двухраспорный, обзор. WikiСтатья.

Toggle navigation 8(800) 777-8259 Goskrep Wa будь крепким Войти на сайт 0Корзина Строительный крепеж Метрический крепеж Профессиональный крепеж Bullit Ещё Перфорация Нержавеющий крепеж Такелаж Электроустановочный крепеж Сантехнические хомуты Шнуры, канаты, веревки Мебельный крепёж Изготовление под заказ Развитие бизнеса

Болт анкерный: виды, особенности установки

Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением. На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.

Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.
Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.


Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.


Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.
Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.


Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.
При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.


Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.
Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.


Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.


Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.


Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.

Как правильно выбирать анкерные болты

  1. Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.
  2. Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.
  3. Материал изготовления болта.
  4. Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.
  5. Тип крепления (гайка, крюк, кольцо и др.) выбирается в зависимости от того, что необходимо крепить.
  6. Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.
Таблица 1. Зависимость размеров анкерных болтов от нагрузок
Диаметр анкера,
мм
Максимальная нагрузка, кН Рекомендуемая нагрузка, кН Рекомендуемое расстояние от края, мм
На вырыв На срез На вырыв На срез На вырыв На срез
М8 22,2 10,1 7,3 5,8 80 100
М10 36,6 15,6 13,0 8,9 90 130
М12 50,5 23,1 17,7 13,2 110 150
М16 79,0 41,8 27,8 23,9 130 170
М20 101,3 66,8 35,5 38,2 150 190
М24 136,6 95,7 46,0 54,7 190 240
М30 237,1 123,0 82,4 69,3 300 350
Таблица 2. Материал изготовления анкеров
Зимняя температура наружного воздуха От -40°C и выше От -40°C до -50°C От -51°C до -65°C
Марка стали Ст20
ВСт3пс2
ВСт3кп2
10Г2С1-6
09Г2С-6
10Г2С1-8
09Г2С-8
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице.

Установка анкерного болта

Рассмотрим на примере распорного анкера для бетона с гайкой.

Рассверливание отверстия

Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.

Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм. Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.

Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.

Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.

Очистка отверстия от мусора

После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.

Установка крепления

Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.

После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.


Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .

Виды анкеров: правильный крепёж

Если говорить о надёжности крепежа для кирпича и бетона, то предпочтительней анкер, чем дюбель. Главной «удерживающей силой» для него служит не трение, а сопротивление материала разрушению. И включаются эти силы благодаря своеобразному якорю, который образуется за счёт ослабленного прорезями участка гильзы.

Анкерный болт с гайкой



Несмотря на название, по сути этот вид крепежа представляет собой резьбовую шпильку с клином в металлической гильзе. В центральной части гильзы есть уплотняющие наплывы и четыре «окошка» с прорезями до самого клина. А в качестве «движителя», приводящего анкер в рабочее состояние, используется гайка.



Размеры клина подобраны таким образом, что диаметр основания конуса равен внешнему диаметру гильзы, а «узкая часть» совпадает с диаметром шпильки.



Монтаж несложен:

· сверлят отверстие (диаметром чуть больше, чем у гильзы), и очищают его;

· вбивают анкерный болт до упора шайбы в основание;

· проворачивают гайку по часовой стрелке;

· шпилька движется наружу, а гильза остаётся неподвижной благодаря наплывам;

· клин втягивается внутрь гильзы и распирает прорезанные лепестки.



Так же работает анкер с потайной головкой. Роль гайки с шайбой выполняет полый цилиндр с внутренней резьбой, имеющий вид соответствующего винта под крестовую отвертку.

Клиновой анкер



В какой-то мере этот вид анкера напоминает предыдущий, но имеет короткую муфту, надетую на шпильку перед самым клином.



Принцип действия: гильза «сидит» плотно в отверстии, а при прокручивании гайки движется шпилька, которая втягивает клин и распирает лопасти гильзы.

Потолочный анкер с кольцом (ушком)



Это разновидность клинового анкера. Отличие в том, что лепестки муфты раздвигаются не под действием вращения шпильки с клином, а при усилии на вырывание анкера из потолка.

Анкерный болт



Металлическая муфта у этого вида имеет такое же устройство, как у анкерного болта с гайкой — полый цилиндр с четырьмя окошками и прорезями до клина. Но в качестве клина используется конусная гайка. Клин задвигается в муфту при прокручивании обычного болта с шестигранной головкой.



Помимо шестигранной головки под гаечный ключ у болта может быть крепёжный «хвостовик» в виде кольца или крюка.

Двухраспорный анкер



Это усиленный вариант анкерного болта.



Отличия:

· на металлический стержень (шпильку) с прорезью под шлиц надеты две муфты;

· короткая муфта входит в длинную конусом;

· при завинчивании гайки короткая муфта распирается конусной гайкой;

· длинная муфта наползает на короткую, которая служит для неё распирающим клином.

Помимо такого варианта, эти анкеры могут оканчиваться крепёжным крюком или кольцом.

Разжимной анкер



Гильза этого анкера сделана в виде полого цилиндра с четырьмя широкими прорезями на конце и стопорной плоской пружиной, удерживающей лепестки в начальном положении. Внутри гильзы находится четырёхгранный элемент, каждая грань которого входит в свою прорезь. А чтобы элемент не выпал из анкера до монтажа, каждый лепесток заканчивается небольшим бортиком.

Под гильзу подбирают тип и длину болта. Это может быть обычный болт с шестигранной головкой.



Шпилька с хвостовиком в виде крюка или кольца и гайкой.



При ввинчивании болта четырёхгранный элемент распирает сегменты гильзы.

Рамный анкер



Основное назначение — сквозное крепление к основе оконных рам и дверных блоков.



Гильза имеет прорези со стороны конической гайки и со стороны головки винта. При вкручивании винта происходит «якорение» анкера с двух сторон. А специальные рёбра не дают гильзе проворачиваться вместе с винтом.

Гвоздевые анкеры



Этот вид имеет форму полого гвоздя с прорезью, внутрь которого вбивается полукруглый клин.



Другая разновидность немного отличается — прорезей четыре, а клин сам имеет форму гвоздя.

Анкер забивной



Небольшая гильза с внутренней полостью «на конус» и резьбой. На конце четыре прорези с рифлёной поверхностью.



Анкер вбивают в отверстие с помощью специальной насадки, а затем вкручивают болт или винт.

Анкер винтовой



Специальный вид для крепления деталей в слабых основаниях (в строительных блоках с высокой пустотностью).

Гильза имеет ослабленные сверху и посередине прорези, на конце заканчивается гайкой.



При завинчивании винта в гайку гильза деформируется, ламели разжимаются насколько позволяет пустотность основания и образуют удерживающий «пояс».



http://www.rmnt.ru/ — сайт RMNT.ru

виды, размеры и как закрепить?

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Вернуться к оглавлению

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Вернуться к оглавлению
Клиновой
Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Вернуться к оглавлению
Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Вернуться к оглавлению
Разжимной
Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Вернуться к оглавлению
Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Вернуться к оглавлению
Забивной
Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Вернуться к оглавлению

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Вернуться к оглавлению

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Вернуться к оглавлению

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

  • вырыв – полное или частичное вырывание болта из поверхности;
  • вырыв основания – полная поломка соединений при большой нагрузке основания;
  • излом – случается при монтаже конструкции;
  • срез – полное нарушение границы основания при превышении нагрузки;
  • плавление – при воздействии больших температур.
Вернуться к оглавлению

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вернуться к оглавлению

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

Анкерный болт – как крепить: видео и советы по установке

Автор статьи: pkmetiz. ru

Если вам необходимо закрепить или повесить что-то тяжелое и массивное, то варианта лучше, чем анкерный болт придумать невозможно. Видели все эти оптоволоконные провода, которые протянуты между зданиями? Они имеют достаточно большой вес. Именно анкеры держат всю эту паутину.

Анкерный болт оптимален при двух условиях. Во-первых, если планируется повесить тяжелый груз. Во-вторых, материал места крепления плотный и твердый. Да, такой крепеж не годится для хрупких поверхностей. Его основной ареал применения — бетон, природный камень и полнотелый кирпич. В нашей статье мы подробно поговорим о видах популярных анкерных болтов, определим их назначение, методы установки и конструкцию.

Видов анкерных болтов достаточно, чтоб удивить обывателя. Это вполне справедливо. Каждый крепеж создавался под определенный вид груза и нюансы его крепления. Есть даже метизы, которые используются только для определенных вещей. Рассмотрим самые основные.

Виды анкерных болтов

Анкерный болт с гайкой

Имеет четыре основные части: шпильку с утолщением в виде клинового распора, металлическая втулка(анкер),шайба и гайка. В ходе крепления гайка за счет своего навинчивания на шпильку расклинивает втулку, разжимая ее в месте установки и распирая ее края. Анкерный болт плотно садится в отверстие и изъять его, не повредив место крепления, уже невозможно. Как вы понимаете, материал стены или потолка должен быть достаточно твердым и плотным. Обычно такие болты применяют в бетоне, природном камне и полнотелом кирпиче. Это стандартный образец среди представителей своего вида. Об исключениях скажем позже.

Анкерный болт с крюком

Аналог своего брата, о котором уже говорилось. Принцип установки не коим образом не отличается от анкерного болта с гайкой. На крюк удобно цеплять несущий провод,трос,канат или вешать груз. Такой анкерный болт удобен также тем, что дает возможность снять груз, если это нужно.

Анкерный болт с кольцом

Тело этого болта заканчивается кольцом, которое вращается, как и предыдущие варианты. Метод установки так же схож с предидущими анкерами. Анкерный болт с кольцом — лучший вариант, если вам необходимо повесить на потолок тяжелую люстру. Также он подходит для растяжек, которые упоминались в начале статьи.

Распорный анкерный болт

Такой болт отличается от других своей конструкцией. Монтируется он также по-иному. Здесь нет никаких гаек или головок, зато имеется шток, благодаря которому и осуществляется крепление. Сильным ударом молотка по штоку вы заставляете его расклинить трубку, что приводит к его надежной фиксации. Поэтому его также называют «ударным». Этот метиз используется только для крепления в бетон. Уже после расклинивания и закрепления на поверхности, в анкер закручивается болт, винт или шпилька с гайкой, создавая тем самым резьбовое соединение с помощью которого можно крепить конструкцию или закрепить груз. По сравнению с другими богатырями этот крепеж не выдерживает высоких нагрузок, однако он оптимален для бытового применения.

Двухраспорный анкерный болт

Это усовершенствованная версия анкерного болта с гайкой. Ее отличие заключается в особенностях конструкции: этот крепеж снабжен двойной металлической трубкой, осуществляющей усиленный распор, который происходит ближе к концу и середине метиза, позволяя правильно распределить нагрузку на крепеж.

Как закрепить анкерный болт

Закрепить анкерный болт в стене, в полу или потолке не сложно. Большинство монтажников как опытных, так и начинающих, не испытывают с этим проблем. Простота и гениальность конструкции этого крепежа подразумевает работу на автомате.
Необходимо точно наметить отверстия. Будьте внимательны! Отверстия под анкер обычно имеют такие размеры, что исправить ошибки будет сложно. Самый важный момент на данном этапе — правильный размер сверла, бура. Важно подобрать не только верный диаметр, но и длину. Диаметр должен соотноситься с диаметром крепежа как один к одному, а сам бур не должен быть короче анкера. Лучше не полениться и сделать все замеры дважды. Так проще, чем доставать крепеж из стены. Это не самая простая работа, а место крепления придется досверливать.
Отверстие нужно продуть, чтоб избавить его от мелкой пыли. И лучше делать это не ртом, это не самое приятное занятие. Анкер не должен легко входить в место крепления. Вы либо что-то напутали с диаметром, либо пользовались некачественным сверлом. В идеале метиз должен входить в стену с помощью легкого удара молотка.
Анкер необходимо расклинить вращением гайки. Конусный расклинивающий элемент распирает анкерную гильзу, и крепеж жестко фиксируется в устанавливаемой поверхности. Теперь гайку можно открутить, повесить на шпильку то, что задумывалось, и закрутить гайку обратно, основательно ее затянув.

Ваша работа завершена.

Как видите, нюансов здесь немного. Поэтому анкерный болт имеет такую популярность в монтажном деле и строительстве. Главное: не покупайте некачественные метизы. Удачного вам ремонта!

Видео: Как крепить анкерный болт

Винт для анкерного болта по лучшей цене — Выгодные предложения на винт для анкерного болта от глобальных продавцов анкерных болтов

Отличные новости !!! Вы попали в нужное место для анкерного болта. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот винт верхнего анкерного болта настроен на то, чтобы в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили анкерный болт на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в винте для анкерного болта и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести винт для анкерного болта по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Допуски анкерных болтов | Для Construction Pros

Смещение анкерных болтов происходит, когда измеренное отклонение или отклонение от заданного положения или совмещения превышает указанный строительный допуск.Чтобы избежать задержек с графиком и затрат, связанных с смещением анкерных болтов, вы должны понимать, по каким допускам будет оцениваться ваша работа, и предпринять необходимые действия для размещения, выравнивания и закрепления анкерных болтов.

Стандартные допуски

В бетонной и сталелитейной промышленности предусмотрены допуски на анкерные болты. К сожалению, допуски несовместимы. Допуски, предоставленные Американским институтом стальных конструкций (AISC), являются более строгими, чем допуски анкерных болтов, предоставленные Американским институтом бетона (ACI).

Для стального подрядчика раздел 5 спецификаций ссылается на AISC 303 «Кодекс стандартной практики для стальных зданий и мостов», а раздел 3 спецификаций для подрядчика по бетону обычно ссылается на ACI 117 «Спецификации допусков для бетонных конструкций и материалов». ( 1,2 ) Несмотря на то, что архитектор / инженер должен уточнить и разрешить эти различия в допусках, бетонные подрядчики иногда вовлекаются в строительные споры из-за несовместимых допусков.

Как показано в Таблице 1 и на Рисунке 1, допуски AISC устанавливают пределы отклонений между центрами любых двух болтов в группе (позиция 1), , осевыми линиями групп болтов (позиции 2 и 4), и центрами анкеров. группа болтов из столбцов (позиция 5) . ACI 117 указывает только отметку (позиция 3) и допуск расположения для средней линии отдельных анкерных болтов (позиция 6) . Как показано для (позиция 7) , AISC имеет очень строгий или нулевой допуск по отвесу для болтов, тогда как ACI не указывает допуск по отвесу.Единственный совместимый допуск между AISC и ACI — это верхняя отметка болтов (позиция 3) . Допуски AISC в сочетании с отверстиями увеличенного диаметра в опорных плитах гарантируют, что стальную конструкцию можно легко установить без изменения конструкции.

Для того, чтобы анкерные болты удовлетворяли допускам AISC и ACI, Suprenant и Malisch заявляют, что анкерные болты должны располагаться в пределах ± 1/16 дюйма от их указанного местоположения. (3) Допуск ± 1/16 дюйма нереален и недостижим.Поэтому подрядчикам по бетонным работам важно понимать, какой допуск применяется к бетонным работам — допуски AISC или ACI? AISC рекомендует, чтобы раздел 3 спецификаций требовал установки анкерных болтов в соответствии с «Кодексом стандартной практики» AISC 303. (4) Даже при использовании фанерных или стальных шаблонов для позиционирования, выравнивания и закрепления анкерных болтов маловероятно, что подрядчик по бетону сможет удовлетворить допускам AISC, указанным в таблице 1. Допуски AISC слишком строгие для стандартных методов установки анкерных болтов.

Используя рекомендуемые отверстия пластины припуска базовых AISC в анкерных болтах и ​​допуски ACI должна обеспечить легкое возведение стальной конструкции, не изменяя структуру 1, 1-1 / 4, 1-1 / 2, 1-3 / 4, 2 и 2 Болты диаметром 1/2 дюйма. Однако это может быть не так для болтов диаметром 3/4 и 7/8 дюйма. (3) Как показано в Таблице 2, рекомендованные AISC диаметры отверстий увеличенного размера для болтов 3/4 и 7/8 дюйма слишком малы по сравнению с размерами отверстий увеличенного размера, предложенными ACI. (3,5)

Бетонные подрядчики редко контролировать размер отверстий опорной плиты.Поэтому не полагайтесь на отверстия увеличенного диаметра, чтобы уменьшить смещение анкерных болтов. Всегда соблюдайте осторожность при установке, выравнивании и закреплении анкерных болтов независимо от их размера, но для болтов диаметром 3/4 и 7/8 дюймов может потребоваться дополнительная осторожность.

Где и как измерить

Допуски на анкерные болты усложняются сложностью точного измерения расположения отдельных анкерных болтов и их групп. Стандартной практикой является размещение анкерных болтов по верху бетона.Однако расположение анкерных болтов обычно проверяется измерением до верха болта. Если анкерный болт не идеально вертикален, верхняя часть болта не будет такой же, как вдоль бетона. Для наклона болта 5 градусов и выступа болта 6 дюймов разница между положением болта, измеренным от верха болта и верха бетона, может достигать 1/2 дюйма. (3)

Как показано в таблице 1, допуски измеряются от центров анкерных болтов (отдельных или групп) и осевых линий болтов.Использование этих точек измерения требует оценки центров, которые вносят больше ошибок измерения и неопределенностей. Также точность расположения анкерного болта зависит от точности рулетки и разметки или опорных линий. Чтобы повысить точность макета, составьте план, где и как измерять, и дважды проверьте свои макеты.

Как установить, выровнять и закрепить анкерные болты

Используйте один или два шаблона анкерных болтов, надежно прикрепленных к опалубке, чтобы расположить, выровнять и закрепить анкерные болты.Деннис Пуринтон из компании Purinton Builders, Inc., расположенной в Ист-Гранби, штат Коннектикут, изготавливает шаблоны анкерных болтов из фанеры в магазине, как показано на фото 2. Пуринтон говорит, что просто важно отметить выравнивание шаблона относительно фундамента при измерении и сверлении болта отверстия в правильном месте. Для правильной работы шаблона используйте по две гайки на болт с зажатым между ними шаблоном.

Для высоких выступов болтов и для минимизации отклонений анкерных болтов от отвеса используйте два шаблона.Нижний шаблон должен располагаться рядом с бетоном, а верхний шаблон — рядом с верхом анкерных болтов. Как и в случае с одним шаблоном, используйте по две гайки на болт каждого шаблона.

При необходимости переместите стальную арматуру, которая мешает расположению или выравниванию анкерных болтов. Если армирование не может быть перемещено или не будет соответствовать допускам после перемещения, обратитесь к архитектору / инженеру. Убедитесь, что шаблоны достаточно жесткие, чтобы они не прогибались и надежно прикрепляли шаблоны к опалубке.После установки еще раз проверьте расположение и соосность анкерных болтов.

Устранение смещения или перекоса анкерных болтов

Конечно, вид ремонта зависит от того, насколько смещен анкерный болт или группа болтов или насколько смещен отдельный болт. Ниже приведены некоторые варианты ремонта для различных условий:

а) Для анкерных болтов неуместных менее чем на один диаметр болта, поле резки, чтобы увеличить или слот соответствующих отверстий в стальной плите основания является лучшим вариантом.

b) Для анкерных болтов, смещенных более чем на один диаметр болта, подумайте о том, чтобы отрезать смещенные болты, просверлить новые отверстия в правильном месте и установить новые анкерные болты с эпоксидной смолой. Сверление новых отверстий может быть затруднено из-за существующей стальной арматуры, и арматуру не следует резать без разрешения архитектора / инженера. Вместо сверления новых отверстий и заливки новых анкерных болтов эпоксидной смолой рассмотрите возможность приваривания нового болта к стороне выступающей части болта. (6)

c) В зависимости от ситуации, возможно, удастся отрезать опорную пластину от колонны и установить новую опорную пластину, которая вмещает смещенные анкерные болты.

d) Для Разрегулированного или изогнутых анкерных болтов (Фото 3) , что не позволит базовой пластине для установки над болтами, рассмотреть сгибая болты на место. Отколите бетон, чтобы получился S-образный изгиб, и согните болт в холодном состоянии. Как правило, холодным гнутом должны подвергаться только болты класса 36, а изгиб должен быть ограничен 45 градусами или меньше. Болты диаметром примерно до одного дюйма можно гнуть в холодном состоянии, а болты более одного дюйма можно нагревать в соответствии с указаниями архитектора / инженера, чтобы облегчить изгиб.После изгиба болты следует проверить на наличие трещин. При необходимости болты можно испытать под нагрузкой для проверки прочности на разрыв.

Все способы перемещения, перегруппировки анкерные болты или базовые модификации пластины требуют одобрений архитектора / инженера. Свод федеральных правил, 29-CFR Глава XVII, раздел 1926.755 (B), касающийся устойчивости при возведении колонны, гласит:

a) Анкерные стержни (анкерные болты) не должны ремонтироваться, заменяться или модифицироваться в полевых условиях без одобрения зарегистрированного инженера-строителя проекта.

b) Перед возведением колонны контролирующий подрядчик должен предоставить письменное уведомление монтажнику стальных конструкций, если был произведен ремонт, замена или модификация анкерных стержней (анкерных болтов) этой колонны.

В заключение, убедитесь, что понимаете, какие допуски анкерных болтов применяются к вашей работе. Используйте одинарные или двойные шаблоны с двойными гайками для позиционирования, выравнивания и закрепления анкерных болтов. Перед укладкой бетона еще раз проверьте правильность расположения и соосности анкерных болтов.

Список литературы

  1. AISC 302-10 Кодекс стандартной практики для стальных зданий , Американский институт стальных конструкций (AISC), 14 апреля 2010 г., www.aisc.org
  2. ACI 117-10 (повторно утверждено в 2015 г.) Спецификации допусков для бетонных конструкций и материалов и комментарий , Американский институт бетона (ACI), 2015 г., www.concrete.org
  3. Супренант Б. А. и Малиш В. Р., Допуски для монолитных бетонных зданий, Американское общество бетонных подрядчиков (ASCC), 2008 г., www.ascconline.org
  4. Фишер, J. М. и Kloiber Л. А., Steel Design Guide 1, Опорная плита и анкерный стержень дизайн , 2-й издание, Американский институт стальных конструкций (МАКО), 2006, www.aisc.org
  5. ACI 117.1R-14 Руководство по допускам совместимости в бетонных конструкциях, Американский институт бетона (ACI), 2014 г., www.concrete.org
  6. Путки, Дж. Дж., Наконечники для стали — Общие проблемы монтажа стальных конструкций и предлагаемые решения , Образовательный совет по конструкционной стали, декабрь 1993 г., www.steeltips.org

Какая длина якорной цепи необходима для безопасности вашей лодки?

Какую длину якорной цепи следует задействовать при опускании крюка? Это то, что вы должны сделать правильно, так как слишком мало, и ваша лодка может потащить; слишком много, и вы рискуете заскочить на другие стоящие на якоре лодки.

Основным фактором при принятии решения о длине развертываемой якорной цепи является глубина воды, на которой вы собираетесь бросить якорь.И, конечно, если вы находитесь в приливных водах, необходимо учитывать диапазон.

Например, если вы уроните крюк на глубине 3 м (10 футов) при маловодье в одном из портов Бристольского канала в Великобритании, вы обнаружите, что через 6 часов под вашей лодкой будет 18 м (60 футов) воды. Да, это действительно диапазон 15 м (50 футов).

Так что, если вы не приняли во внимание подъем прилива при выборе длины якорной цепи для развертывания, теперь вы окажетесь в затруднительном положении.

Морякам Бристольского пролива приходится иметь дело со вторым по величине диапазоном приливов в мире — только залив Фанди в Канаде может побить приливы Бристольского пролива!

И наоборот, в водах Карибского моря — которые могут похвастаться не более полуметра (2 фута) или около того — вы можете в значительной степени игнорировать диапазон приливов в расчетах прицела.


Эффективная глубина

Ваш электронный эхолот отображает глубину между датчиком и морским дном, если только вы не ввели такие значения смещения, которые показывают либо глубину под килем, либо полную глубину от поверхности.

Отображает ли дисплей вашего эхолота глубину ниже датчика, киль или фактическую глубину?

К этой последней глубине вам нужно добавить высоту носового ролика над поверхностью, чтобы получить эффективную глубину. Зачем? Ну, именно с носового ролика вы будете измерять длину развернутой якорной цепи.



Что происходит на якоре? Якорь Брюса, хорошо окопанный

Чтобы якорь выполнял то, что от него ожидается, сила тяги, прикладываемая к нему цепью, должна быть горизонтальной, как показано здесь.

Обратите внимание, что лопастная часть анкера наклонена вниз, стремясь втягивать анкер глубже при приложении к нему нагрузки.

Однако по мере приложения большей нагрузки, когда цепь перестает лежать ровно, стержень якоря поднимется над морским дном, как показано здесь.

В конце концов он достигнет точки, в которой лезвия потеряют способность «втыкаться».

Тот же якорь, вот-вот выйдет из строя из-за недостаточной длины развернутой якорной цепи

Критический угол и минимальная область действия

Угол, под которым достигается эта точка, известен как критический угол, который для большинства современных анкеров составляет от 15 до 20 градусов.

Следовательно, минимальный объем, который необходимо разложить, чтобы избежать превышения критического угла , составляет [(эффективная глубина) / sin 15], что очень близко к 4 x эффективная глубина .

Следовательно, Объем: Эффективная глубина = 4: 1 , что является теоретическим минимальным соотношением, чтобы избежать выдергивания якоря при натяжении цепи, но обратите внимание на слова «теоретический» и «минимальный» .

Если после размещения соответствующего прицела другое стоящее на якоре судно окажется в пределах вашего круга поворота — вы слишком близко.

Для большинства условий прицел 4: 1 подходит, цепь не будет натянута, и лодка будет стоять на якоре, как показано справа на рисунке ниже.

В этом состоянии влияние любых порывов ветра будет поглощаться цепной линией цепи, так что нагрузка на якорь не будет увеличиваться.

В какой ситуации вы бы расслабились больше всего?

Работа Эндрю Симпсона

Но при сильном ветре лодка может занять положение, показанное выше, где соотношение 4: 1 является только достаточным, и нет резервной цепи связи, чтобы поглотить влияние дальнейших порывов ветра.

Примечание: Чем тяжелее якорная цепь, тем больше нагрузка требуется для ее распрямления. Таким образом, чем тяжелее цепь, тем лучше …

Теперь порыв ветра создаст ударную нагрузку прямо на якорь, который в лучшем случае может затянуться или, в худшем случае, полностью вырваться. Ясно, что это не та перспектива, которая устраивала бы большинство из нас.

Итак, что делать?


Длина якорной цепи для «нормальных» условий

Вот что я обычно делаю:

Разверните прицел 4: 1, затем прикрепите эластичный 10-метровый демпферный шнур с цепным крюком для поглощения ударных нагрузок, которые в противном случае были бы приложены к якорю при порывах ветра.3-х прядная нейлоновая веревка подойдет для этого, но 8-прядная мультиплетеная еще лучше, а длина менее 10 м вряд ли обеспечит достаточное натяжение, чтобы принести большую пользу. Эти изящные короткие, которые свисают на петле с банта, вообще бесполезны.

Кстати, если у вас нет цепного крюка, используйте роликовую сцепку, чтобы прикрепить демпфер к цепи. Таким образом, он не упадет, когда ветер стихнет, как это обычно бывает с цепным крюком.


Длина якорной цепи для максимальной безопасности…

Вот что я рекомендую:

Разложите прицел 4: 1 плюс удвоенную длину лодки — при условии, конечно, что для этого есть место, и у вас достаточно цепи в вашем якорном ящике.

Теперь вы можете спокойно отдохнуть на своей койке или отправиться на берег, зная, что вы сделали все возможное для безопасности стоящего на якоре судна.


Пример …

Для лодки длиной 12 м и высотой носа 1 м над ватерлинией рекомендуемая длина развертываемой якорной цепи составляет…

Вода

Глубина
Эффективная глубина
4: 1 Объем

(минимум)
Plus LOA

x 2
Развернутая цепь

(идеально)

4 мес.

16 мес.

24м

40 м

6 мес.

24 мес.

24м

48 кв.м

10 м

11м

44м

24м

68 кв.м

Для 12-метровой лодки, несущей якорь 20 кг, 70 м 10-миллиметровой цепи, вероятно, столько веса, сколько вы хотите в своем якорном ящике, но это все равно даст вам прицел 4: 1 на глубине 15 м (50 футов).

Вот почему на Alacazam (11,5 м loa) у нас есть якорь Rocna 20 кг, 70 м цепи HT 10 мм и еще 30 м многопроволочной анкерной основы, готовой прицепиться к концу якорной цепи, если того потребуют условия — и электрический трос / брашпиль цепи!



Крепление кормой к крутому склону стеллажа Став на якорь кормой в заливе Камберленд, Сент-Винсент, Вест-Индия

Здесь мы сбросили крюк примерно на 30 м (100 футов) на якорную цепь длиной около 70 м (215 футов) на крутом берегу.Но с кормой, привязанной к пальме на берегу, мы в полной безопасности.

С северо-восточными пассатами, дующими в сторону от берега, на якоре совсем нет нагрузки — просто наш нос держит линию.

В том маловероятном случае, если это станет подветренным берегом, мы все равно будем в порядке, так как якорю придется тянуть «в гору». А поскольку морское дно имеет уклон более 20 градусов, критический угол на якоре достичь невозможно.

Подробнее об анкерах и анкеровке…

  • Способы соединения якорной цепи

    Вот как присоединить якорную цепь либо к другой длине цепи, либо с помощью соединения троса / цепи с основой, а также с помощью шарнирного соединителя с якорем.


Вы здесь: ~ Парусная лодка Крейсерская> Якорная стоянка> Длина якорной цепи


Полное практическое руководство по постановке корабля на якорь

Якорная стоянка — такая же частая операция на борту, как погрузка и разгрузка груза.

Но, несмотря на то, что это частая операция, количество инцидентов, связанных с установкой на якорь, похоже, никогда не уменьшается.

Это когда многие мелкие инциденты никогда не раскрываются широкой публике.

Дело в том, что даже после рутинной операции эффективный способ закрепления — это не детская игра.

Конечно, можно просто как-нибудь встать на якорь и отпустить тормоз, чтобы поставить корабль на якорь. Я уверен, что вы согласитесь, что это не эффективный способ закрепления. Вы так не думаете?

В этом посте давайте обсудим практический способ привязки.

Но прежде чем мы это сделаем, нам нужно обсудить две вещи. Во-первых, как якорь держит корабль. И второе, что гарантирует большую удерживающую способность якоря.

1. Как якорь держит корабль

Когда якорь бросают, его головка первой ударяется о морское дно. По мере того как корабль движется назад, плавники занимают свое положение и врезаются в морское дно.

Не имеет значения, с какой высоты опускается якорь, заводная головка всегда сначала ударится о низ. Сосальщики закопаются в морское дно только после того, как судно переместится на корму и лапы будут смотреть вниз на морское дно.

По мере того как корабль движется назад, лапа занимает свое положение и врезается в морское дно.

Когда мы поднимаем якорь, происходит обратное. Когда цепь полностью поднята, лапы смотрят вверх и вырываются с корнем снизу.

2. Удерживающая сила анкеров

Все остальные факторы являются общими, есть три вещи, которые влияют на удерживающую способность якорей. Во-первых, это строительство якоря, во-вторых, характер морского дна, а в-третьих, объем кабеля.

Удерживающая сила за счет конструкции якоря

Номер оборудования судна определяет вес якоря и длину цепи.

Площадь лапы определяет удерживающую способность якоря. Международная ассоциация классификационных обществ (МАКО) регулирует правила для якорей.

МАКО использует три типа якорей.

  • Анкер нормальный удерживающий,
  • Анкеры с высокой удерживающей способностью
  • Анкеры сверхвысокой удерживающей силы.

Из-за высокой и сверхвысокой удерживающей силы эти анкеры могут иметь меньший вес, чем обычные анкеры. Это связано с тем, что высокая удерживающая конструкция (большая площадь лапы) компенсирует потерю удерживающей способности из-за меньшего веса.

Это связано с тем, что высокая конструкция удержания (большая площадь лапы) компенсирует потерю удерживающей способности из-за меньшего веса.

Несмотря на то, что вес якоря не имеет ничего общего с удерживающей способностью как таковой, он в некоторой степени способствует удержанию корабля на его месте.

Больший вес якоря потребует большей силы, чтобы сдвинуть корабль с места. По этой причине вес якоря чаще используется как функция удерживающей силы.

Удерживающая способность, обусловленная характером морского дна

Еще одним фактором, влияющим на удерживающую способность якорей, является характер морского дна.

Песок считается самым прочным грунтом. Мягкая грязь — наименее устойчивый грунт. Это по понятным причинам.

Якорь, внедренный в мягкий ил, легко покидает дно по сравнению с более твердой поверхностью, такой как песок. Моряки должны учитывать характер морского дна, чтобы определить возможность волочения якоря.

Удерживающая сила за счет анкерного троса

Правильный прицел необходим для безопасного крепления и лучшего удержания анкера. Прицел — это отношение глубины воды к длине развернутого кабеля.

Чем больше размах, тем лучше якорь удержит корабль. Идея расширения возможностей состоит в том, чтобы угол наклона цепи относительно морского дна был минимальным.

Чем больше угол, тем меньше сила удержания. OCIMF опубликовал графическую зависимость между этим углом и удерживающей силой анкера.

Как правило, для анкеровки рекомендуется Scope of 6. То есть при постановке на якорь на глубине 20 метров мы должны заплатить не менее 120 метров кабеля. При постановке на якорь в районах с сильным ветром или течением у нас должен быть диапазон больше 6, иногда до 10.

Есть две ситуации, когда объем 6 или более не всегда возможен.

  • На перегруженных якорных стоянках, таких как Сингапур и
  • на глубоководных якорных стоянках, таких как Фуджейра.

В перегруженных якорных стоянках это происходит из-за недостаточного морского пространства, а на глубоководных якорных стоянках из-за недостаточной длины кабеля. В безветренную погоду меньший размах в этих областях не должен быть проблемой.

Но если вы ожидаете увеличения силы ветра, повышенная вероятность волочения якоря должна быть частью оценки риска.

Теперь, когда мы обсудили несколько аспектов постановки на якорь, давайте бросим якорь корабль.

3. Подготовка к анкеровке

Подготовка судна к постановке на якорь может начинаться за несколько дней до прибытия.Это когда Мастер проверяет диаграммы на наличие отмеченных анкерных болтов

Анкерных болтов — Lightning Bolt & Supply

Stock и Custom Anchor Bolts, доступных в Lightning Bolt

Анкерные болты являются скрепкой в ​​каждом ящике с инструментами при работе с бетонным материалом. Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, используемый практически на любой строительной площадке.

Одним из наиболее распространенных является анкерный болт L-образной формы, также известный как анкерный болт с углом 90 градусов.Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скреплять два объекта вместе. Крюк изгибается к концу без резьбы и используется как инструмент для фиксации бетона при различной прочности на разрыв. Другой тип анкерных болтов — анкерные стержни. Анкерные болты и стержни класса F1554 чаще всего используются в промышленных и тяжелых коммерческих проектах.

Общие марки включают:

F593

Lightning Bolt может изготовить анкерный болт любого размера, необходимый для вашего проекта.Включая аналогичные предметы, такие как якорные клетки и даже барьерные штифты. В зависимости от использования длина резьбы анкерного болта и общая длина болта могут варьироваться от 4 дюймов до 39 дюймов и более. Когда дело доходит до наиболее часто используемых анкерных болтов, наиболее распространенный размер составляет 5/8 дюйма в толщину и 12 дюймов в длину. В технических спецификациях будет указано, какого именно размера рекомендуются анкерные болты для работы, поэтому внимательно их проверяйте.

Анкерные болты меньшего размера, такие как клиновые анкеры и забивные анкеры, являются неотъемлемой частью любого инструментария при работе с бетонным материалом.Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, который нужно использовать, когда бетонная конструкция требует анкеровки.

Одним из наиболее распространенных является анкерный болт с крюком L-образной формы, также известный как анкерный болт с углом наклона 90 градусов. Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скреплять два объекта вместе. Крюк изгибается к концу без резьбы и используется как инструмент для фиксации бетона при различной прочности на разрыв.

Установка L-образного анкерного болта происходит во время или перед заливкой бетона, например, при заливке фундамента.Конец с резьбой L-образного болта прикреплен к рамной пластине и закреплен гайкой. Если гайка должна была быть снята или пластина каркаса сместилась, угол болта будет обеспечивать сопротивление удержанию бетонной плиты на месте.

Если вам понадобится один анкерный болт или целая их грузовая машина, ознакомьтесь с выбором, доступным на сайте Lighting Bolt & Supply сегодня!

Почему Lightning Bolt для анкерных болтов?

Lightning Bolt & Supply обслуживает потребности в промышленных крепежных изделиях в Северной Америке более 25 лет.С тех пор наша ориентация на производство высококачественных деталей по конкурентоспособным ценам позволила нам стать лидером отрасли. Наша ниша в крепежных изделиях из экзотических высоконикелевых сплавов включает такие материалы, как хастеллой, инконель, монель, A-286, 904L, сплав-20, дуплексная нержавеющая сталь, а также многие другие сплавы.

Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео


Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

  • сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
  • усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
  • склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.


Анкерный болт для бетона

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

  • В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
  • Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
  • Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

  • буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
  • цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
  • число 35 указывает на максимальную толщину присоединяемого материала;
  • цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Забивной – для фиксации коммуникаций

Монтаж таких изделий выполняется забивным методом. Это обыкновенные дюбеля, только изготовлены они не из пластмассы, а высокоуглеродистой стали. По внешнему виду, это металлическая бесшовная втулка с конической внутренней поверхностью и продольными разрезами.

Забивается анкер в заранее подготовленное отверстие молотком, в процессе монтажа лепестки образуют опорные плечи, обладающие высокой несущей способностью. После этого в анкер вкручивается болт подходящего диаметра, который проходит насквозь.

Применяются такие анкера для установки опалубки, кабель-каналов и инженерных коммуникаций, решёток, сплинкерных и вентиляционных систем, при монтаже трубопроводов.

ПреимуществаНедостатки
  1. Быстрый и практичный монтаж.
  2. Небольшая посадочная глубина.
  3. Отсутствие выступающих элементов после установки.
  4. Сравнительно низкая стоимость.
  5. Надёжная фиксация и устойчивость к вибронагрузкам.
  1. Монтаж возможен только в прочных, монолитных основаниях: пористые материалы будут крошиться при ударах.
  2. Требования к точности подготовленных отверстий.

Изделия этой группы условно разделяются на 2 категории: обычные и специальные. Ко второй группе относится продукция серии «Цикон», которая отличается высокой стоимостью и требует специального инструмента для монтажа.

ПроизводительТипВыпускаемые диаметры резьб, ммПримеры и расшифровки обозначений (размеры в мм)Особенности
Fischer

(Германия)

EA6, 8, 10, 12, 16, 20 EA M 8

8 – М 8 внутренний диаметр резьбы

EA S M 10

Fischer Einschlanganker

Сталь 1.4401/1/4571, оцин- кованная желтопассивиро- ванная или нержавеющая А4

EAS6, 8, 10Облегченный вариант анкера EA из листовой стали, с буртиком
Hilti HKD-S6, 8, 10, 12, 16, 20 HKD-S M12/50

12 – М 12 внутренний диаметр резьбы

50 – длина анкера.

Flush Anchor

Сталь класса прочности 5.8.

HDIDrop-in Anchor
MungoESA6, 8, 10, 12, 16, 20 ESA M 8

8

– М 8 диаметр резьбы;

Einschlanganker

Сталь оцинкованная желтопассивированная или нержавеющая А4

Sormat

(Финляндия)

LA,

LAH

6, 8, 10, 12, 16, 20 LA 12

12 – М 12 внутренний диаметр резьбы.

Ly ö ntiankkuri

LA – из конструкционной стали электрооцинкованный

LAH – из нержавеющей кислотостойкой стали A4.

Tox

(Германия)

TE6, 8, 10, 12, 16, 20 TE M16x65

16 – М 16 внутренний диаметр резьбы.

Einschlaganker

Сталь оцинкованная, желтопассивированная.

NOBEX

(Италия)

DROP6, 8, 10, 12, 16 DROP 12×50 [INOX]

12 – М 12 внутренний диаметр резьбы

50 – длина анкера.

Koelner

(Польша)

ST6, 8, 10, 12, 16, 20 ST-08

08 – М 8 внутренний диаметр резьбы.

Drop in anhor

Сталь оцинкованная, желтопассивированная.

Wkret-met

(Польша)

TSW6, 8, 10, 12, 16 TSW 10

10 – М 10 внутренний диаметр резьбы.

Сталь оцинкованная, желтопассивированная.
Technox

(Польша)

TSR5, 6, 8, 10, 12, 16 TSR 8×30 Tuleja stalowa.

Сталь оцинкованная

Anchor Fasteners

(Тайвань)

DRM6, 8, 10, 12, 16, 20DRM-12 Drop in anhor

Сталь оцинкованная, желтопассивированная.

INKA

(Турция)

IDCA6, 8, 10, 12, 16IDCA08Çakmali Dübel

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.


Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

  • повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
  • расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
  • применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
  • простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
  • возможность применения анкеров для укрепления имеющейся конструкции;
  • стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

  • повышенная стоимость изделий по сравнению с другими видами метизов;
  • необходимость предварительного выполнения отверстия в твердой основе;
  • подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.


Анкерный болт имеет стойкость к воздействию усилий

Виды и способы крепления

Механические анкерные болты могут быть различных видов и способов крепления. Они имеют классификацию:

  1. По способу монтажа. Выполняется путем вкручивания, забивания, склеивания или сквозного крепления.
  2. По назначению. Используются для потолочного, фундаментного, рамного крепления. Бывают универсальные анкеры.
  3. По составу материала, предназначающегося для крепежа – пористый с пустотами, целиковый и плотный.
  4. По форме болтов – простые и прямые или изогнутые.
  5. По составу конструкции крепежа – целые или сборные.
  6. По поверхности анкера – гладкая или с резьбой.

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

  • изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
  • химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

  • варианту конструктивного исполнения;
  • сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Анкер шпилька

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.


Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

  • клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
  • втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
  • цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
  • забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.


Забивной анкерный болт для бетона

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

  • оконных и дверных рам;
  • бытового электрооборудования;
  • лестничных маршей;
  • подвесных потолков;
  • инженерных коммуникаций;
  • стальных конструкций.

Крепеж также используется для следующих целей:

  • фиксации металлического каркаса в фундаментной основе;
  • обеспечения надежного крепления с ячеистыми стройматериалами;
  • крепления массивных конструкций к бетонным и каменным стенам;
  • дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.


Цанговый болт используют при креплении лестничных маршей

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

  • вырыв – полное или частичное вырывание болта из поверхности;
  • вырыв основания – полная поломка соединений при большой нагрузке основания;
  • излом – случается при монтаже конструкции;
  • срез – полное нарушение границы основания при превышении нагрузки;
  • плавление – при воздействии больших температур.

Вернуться к оглавлению

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

  • стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
  • крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

  • максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
  • предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.


Анкерный болт клиновой с гайкой 12х100 мм

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

  • конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
  • коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
  • алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

  • Выполнить на поверхности разметку и обозначить точки установки фиксатора.
  • Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
  • Подготовленное отверстие тщательно очистить от пыли или продуть.
  • Установить анкерный болт с фиксируемым элементом в сформированную полость.
  • Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Что такое анкерный болт?

Анкерный болт – это используемый тип крепежа, предназначенный для соединения одного или нескольких объектов с бетонной поверхностью. Поскольку бетон является хрупким, для подобных задач можно использовать обычные болты. Чтобы соединенный объект или объекты оставались на месте, необходимо использовать анкерные болты.

Основы анкерных болтов


По определению, анкерный болт – это прочный крепеж, который используется для соединения объектов с бетоном.Например, стальные столбы часто крепятся к бетонным поверхностям с помощью анкерных болтов. Анкерные болты продвигаются через основание столба в сам бетон. Благодаря уникальной конструкции анкерных болтов столб остается устойчивым и надежным.

Различные типы анкерных болтов


Все анкерные болты предназначены для соединения объектов с бетоном, но способ их выполнения зависит от типа. Самый распространенный тип анкерных болтов – залитый на место.Он называется «монолитным», потому что буквально залит бетоном. Чтобы установить литой анкерный болт, сначала просверлите отверстие подходящего размера в бетонной поверхности. Затем вы вставляете болт в отверстие. Наконец, вы заливаете влажный бетон в оставшееся пространство. Влажный бетон естественным образом будет окружать болт, и как только он затвердеет, анкерный болт не должен сдвинуться с места.

Там же просверливаются анкерные болты. Также известные как анкерные болты после установки, они не требуют использования влажного бетона.Вы просто просверливаете их в затвердевшем бетоне. Как именно работают просверленные анкерные болты? Некоторые просверленные анкерные болты зависят от свойств механического расширения. Когда вы просверливаете их в бетон, они сжимаются и / или расширяются. Другие типы просверливаемых анкерных болтов требуют использования клея, такого как эпоксидная смола, для стабилизации и предотвращения движения.

Силы, действующие на анкерные болты


Несколько сил могут воздействовать на анкерные болты и, следовательно, со временем влиять на их характеристики.Например, если объект или объекты, к которым крепится бетон, начинают разрушаться, это может ослабить анкерные болты. Расщепление – еще одна потенциальная проблема анкерных болтов. Если между анкерными болтами образуется трещина, они могут ослабнуть.

Хотя анкерные болты не защищены от отказов, они реже выходят из строя при использовании в бетоне, чем другие типы болтов. В результате большинство компаний и подрядчиков используют анкерные болты при соединении одного или нескольких объектов с бетонной поверхностью.

Нет тегов для этого сообщения.

Access Fund – Лучшие практики установки болтов

Лучшие практики размещения болтов

Джейсон Хаас

Стандарты качества болтов
Сверление и установка нового механического болта
Сверление и установка нового приклеиваемого болта
Ручное сверление
Рекомендации по разработке новых маршрутов

Стандарты качества болтов

Времена использования болтов из стали с гальваническим покрытием и специальных товаров для строительных магазинов должны уйти в прошлое.И болтеры, и болтеры должны вставлять в скалу только самый лучший металл, доступный на рынке. Срок службы современного болта должен составлять 50 лет, а у болтов из гальванической стали – нет. Новым стандартом в большинстве случаев является нержавеющая сталь.

Интересно, что болты с металлическим покрытием имеют более высокий номинальный крутящий момент, чем болты из нержавеющей стали, что иногда интерпретируется как означающее, что болты с покрытием прочнее и безопаснее. Но это не совсем так, особенно после того, как болт годами подвергался воздействию элементов.

Использование стали с гальваническим покрытием дешевле на начальном этапе, что может сделать их привлекательными. Однако, если болт необходимо заменить два, три или даже четыре раза перед тем, как сделать аналог из нержавеющей стали, действительно ли это дешевле в долгосрочной перспективе? Кроме того, кто будет производить замену? Первый восходящий человек мотивирован проложить новый маршрут, но он может быть менее мотивирован обновлять оборудование на этом маршруте. Подумайте о долгосрочной перспективе. Надеюсь, детям ваших детей не придется заменять болт, который вы ставите сегодня.

Значит, гальваническая сталь определенно отсутствует, но всегда ли нержавеющая? Чтобы определить лучший тип болта для использования на конкретном утесе, важно знать, каковы условия окружающей среды в этой области. Международный союз ассоциаций альпинизма (UIAA) – мировой лидер в установлении стандартов безопасности для альпинистского снаряжения – создал четыре категории или зоны, в которых существуют зоны для лазания и, следовательно, болты. В каждой категории есть особые соображения по размещению болтов.

Следует отметить, что UIAA определяет рекомендуемый потенциальный срок службы болта 50 лет. UIAA использует этот временной интервал, потому что это тот же эталон, который используется в строительной отрасли для крепежных изделий, критически важных для безопасности, Европейской организацией по техническим разрешениям (EOTA), которая определяет 50 лет как нормальный срок службы строительных изделий.

  • Класс 1 включает зоны повышенной коррозии. Обычно это приморские скалы, такие как те, что находятся в Таиланде, Вьетнаме и на Кайман-Брак, где хлор из океана может вызвать быстрое коррозионное растрескивание под напряжением (SCC).Но также возможно получить SCC в некоторых карстовых образованиях, которые включают в себя известняковые и доломитовые образования, и, следовательно, можно иметь участки класса 1, расположенные внутри страны. В этих зонах с высокой степенью коррозии SCC может произойти очень быстро, иногда в течение одного года, поэтому альпинистам необходимо использовать болты из титана класса 2 и материалы более высокого уровня с высокой коррозионной стойкостью (HCR).
  • Класс 2 на ступень ниже Класса 1, и в результате большинство материалов HCR будут работать.В этой зоне SCC может возникать в нескольких болтах на каждую 1000 из нержавеющей стали марки 316 или 304 в течение 5-10 лет. Однако крайне маловероятно, что большинство этих болтов будут безопасно служить в течение 50 лет, поэтому титан также является лучшим в этом классе для лазания. Примером района класса 2 в США являются скалы на Гавайях.
  • Класс 3 определен как все другие зоны для лазания на открытом воздухе. Болты, помещенные в эти обрывы, нуждаются в разумной коррозионной стойкости, но SCC на самом деле не вызывает беспокойства.Для этих областей стандартными являются болты из нержавеющей стали. Опять же, это означает, что стальные болты с гальваническим покрытием неприемлемы.
  • Class 4 – это закрытые помещения, например, тренажерные залы для скалолазания.

Какой болт из нержавеющей стали мне использовать?
Не все болты из нержавеющей стали одинаковы. UIAA рекомендует использовать болты, изготовленные из стали марки 316, которая не является широко доступной в США, где большинство болтов и подвесок изготовлены из стали марки 304 чуть меньшей прочности.Petzl – один из немногих производителей, которые изготавливают болты и подвески из стали марки 316. Тем не менее, сталь марки 304 довольно прочная, и американские альпинисты должны найти баланс между идеальным и практичным и использовать лучшие доступные им материалы. Хотя цель состоит в том, чтобы использовать абсолютно лучший доступный материал, сталь марки 316 не всегда доступна в США. Кроме того, сталь марки 304 подходит для альпинистских маршрутов в США и должна считаться здесь текущим стандартом качества нержавеющей стали.

Вы можете приобрести как клиновые болты, так и болты с гильзой из нержавеющей стали, но клиновые болты не так прочны, как их аналоги с болтами с гильзой того же размера. По этой причине при бурении в хороших породах мы рекомендуем использовать пятикомпонентные болты с гильзой Пауэрса из нержавеющей стали. Эти болты должны быть 1/2 дюйма в диаметре, если вы не бурите вручную в местах, где электродрели недопустимы или непрактичны, например, в дикой местности или в отдаленной местности. В этой ситуации можно использовать болт из нержавеющей стали 3/8 дюйма.В экстремальных условиях мягких пород иногда может потребоваться болт немного большего диаметра (или приклеиваемый).

Длина болта может быть разной. В пуленепробиваемом граните стандартными являются болты длиной 2,75 дюйма. В более слабых породах, таких как песчаник или большинство вулканических пород, лучше использовать более длинные 4,75 дюйма. Однако в более слабых породах вам может потребоваться что-то, что имеет большую удерживающую способность, чем болт с гильзой, например, клеевой.

Новый экологически безопасный вариант: Болт Legacy от ClimbTech
Болт Legacy – новый болт с механической гильзой ClimbTech из нержавеющей стали – спроектирован так, чтобы легко сниматься, чтобы будущие поколения альпинистов могли повторно использовать отверстие под болт без любое значительное усилие.Вы просто ослабляете шестигранную головку гаечным ключом, и весь блок вытаскивается из отверстия для болта, ничего не оставляя внутри. Когда придет время, вы можете вставить новый Legacy Bolt, затянуть его и покончить с этим.

Эти болты довольно дороги (хотя они поставляются с подвеской), но в теории они были бы более надежными, чем обычные пятикомпонентные болты Пауэрса из нержавеющей стали, потому что для их извлечения требуется очень мало усилий. Хотя пять частей полностью снимаются, снятие требует усилий, и не все специалисты по переболтовке могут захотеть выполнить необходимую работу вместо того, чтобы просто рубить и ремонтировать.

Если вы решите использовать Legacy Bolts, следует отметить несколько моментов. Во-первых, надлежащий момент затяжки болтов составляет 20 фунтов на фут, и если вы затянете их слишком сильно, их будет чрезвычайно трудно вытащить. Кроме того, болты предназначены для установки и снятия, а не для установки и замены. Это различие очень важно, потому что, другими словами, они не предназначены для того, чтобы их можно было вытаскивать, проверять на коррозию и затем снова вставлять. Если вы вытащите один из них, будьте готовы заменить его новым болтом.

Сверление и установка нового механического болта

Подавляющее большинство всех болтов, размещаемых сегодня в США, подпадают под эту категорию. Мы рекомендуем использовать пятикомпонентный болт с гильзой из нержавеющей стали Powers (ранее Rawl) на 1/2 дюйма вместо клиновых болтов из-за их превосходной прочности.

Не уверены, что это лучший болт для вашей местности? Ознакомьтесь с описанным выше разделом «Стандарты качества болтов».

Необходимые инструменты:

  • Перфоратор
  • Буровая коронка и опциональное резервное копирование
  • Выдувная трубка (часто кусок аквариумной трубки), ручной воздушный насос или баллон со сжатым воздухом
  • Трубчатая щетка
  • Молот
  • Ключ с храповым механизмом 9/16 дюйма для болтов 1/2 дюйма
  • Болт из нержавеющей стали

Шаг 1: Выберите хорошее место размещения.(При повторном использовании того же отверстия перейдите к шагу 2.) Если вы не можете повторно использовать то же отверстие и должны просверлить новое, следует помнить о нескольких вещах. Во-первых, анкерная промышленность рекомендует размещать два отверстия на расстоянии не менее 10 диаметров анкера (примерно 5 дюймов для болта ½ дюйма) друг от друга, чтобы предотвратить растрескивание и раскалывание основного материала. Этот интервал должен быть тем больше, чем мягче порода. Болты также не следует размещать возле краев и углов. По крайней мере, один якорь вышел из строя, потому что болты были помещены слишком близко к краю, и вес альпиниста сломал кусок скалы, в котором находился якорь.

При установке болтов в крышах и свесах ищите изломы под меньшими углами, где вырывание болта наружу будет менее сильным. Кроме того, убедитесь, что нет мелких выступов, которые не позволят болту войти заподлицо или заблокировать подвеску от легкого защелкивания карабином. Также убедитесь, что карабин, прикрепленный к подвеске, не подвергается перекручиванию или перекрестной нагрузке из-за скалы, такой как ручка или выступ.

После того, как вы определите нужное место, слегка постучите по камню молотком.Вы хотите, чтобы он звучал твердо. Если он звучит глухо, например, при ударе по хлопьям, или если он издает глухой звук, например, при ударе о землю, это не лучшее место для болта. Также помните о линиях трещин как до, так и после удара по камню, а также отслаивающихся породах.

Шаг 2: При повторном использовании того же отверстия для болта просверлите отверстие глубже и шире. При сверлении нового отверстия просверлите отверстие. Обязательно заходите немного глубже самого болта. Это поможет отсоединить конус от втулки, когда следующему человеку потребуется заменить болт.Диаметр отверстия должен соответствовать диаметру устанавливаемого болта, который должен составлять 1/2 дюйма.

Шаг 3: Очистите отверстие. Важно удалить каменную пыль, чтобы болт мог правильно войти в каменную стену. Выдуйте каменную пыль из отверстия, желательно ручным насосом или баллоном со сжатым воздухом, а не просто отрезком аквариумной трубки. Вставьте щетку для трубок в отверстие и слегка потрите. В мягких породах чистка отверстия трубчатой ​​щеткой может буквально расширить отверстие, поэтому будьте осторожны.Выдуйте последний кусок каменной пыли.

Шаг 4: Вставьте болт с гильзой 1/2 дюйма из нержавеющей стали. Если вы просверлили отверстие правильно, болт не просто встанет на место. На самом деле, посадка должна быть достаточно тугой, чтобы вам пришлось вбить болт, чтобы он завелся, а затем немного сильнее забить его, чтобы полностью погрузить болт.

Шаг 5: Наклоните подвеску по направлению тяги. Один трюк – закрепить оттяжку

к вешалке и посмотрите, где он хочет, естественно, висеть.Не ориентируйте вешалки вбок или под другими странными углами; вы хотите максимально увеличить расчетную прочность вешалки.

Шаг 6: Затяните болт, в идеале используя динамометрический ключ, соответствующий спецификациям производителя. Для пятисекционного болта Powers из нержавеющей стали 1/2 дюйма с гильзой это крутящий момент 25 фунт-футов. Хотя использование динамометрического ключа является наилучшей практикой, в действительности многие альпинисты затягивают болты, чтобы «нащупать» их, просто с помощью гаечного ключа в форме полумесяца. Если вы планируете использовать гаечный ключ в виде полумесяца – и особенно если вы новичок в прикручивании болтов, – вам нужно выяснить, что такое правильное «ощущение».Потренируйтесь затягивать болт дома с помощью динамометрического ключа, а затем посмотрите, каково это давление / сопротивление, с помощью всего лишь серповидного гаечного ключа.

При затягивании болта на ощупь возникает проблема чрезмерного затягивания, которое может привести к отрыву болта или, что еще хуже, к поломке под напряжением без щелчка болта, в результате чего в скале остается бомба замедленного действия. Некоторые разработчики используют практическое правило: прекратить затягивание, когда пластиковое тонкое кольцо прямо под болтом выдавливается и становится видимым.Это не научный подход, это скорее напоминание о том, что нужно помнить о чрезмерном затягивании. Также возможно недостаточно затянуть болт и создать раздражающий спиннер.

Как замаскировать вешалки
Хорошая идея – замаскировать вешалки, чтобы уменьшить их видимое воздействие. Вы можете купить их с предварительно нанесенным покрытием у производителей, таких как Metolius, или сделать это самостоятельно. Оба покрытия со временем стираются, но обработка, проводимая производителем, продлится намного дольше.

Если вы хотите замаскировать вешалки самостоятельно, сначала пропустите их в посудомоечной машине, чтобы удалить масло, которое позволит краске лучше склеиться. Используйте грунтовку для плоской аэрозольной краски из строительного магазина и нанесите слой или два на вешалки. Перед использованием дайте им высохнуть в течение суток.

Рекомендации по установке анкеров для болтов
При установке нового анкера убедитесь, что болты расположены на достаточном расстоянии. Болты должны находиться на расстоянии около восьми дюймов в хороших породах, таких как гранит, и до 18 дюймов в более мягких породах.Анкерные болты, расположенные ближе друг к другу, могут привести к разрушению породы. Если вы используете более широкий интервал, не забудьте добавить цепь к анкерным болтам, чтобы уменьшить угол силы, прилагаемой веревкой. Кроме того, размещение болтов бок о бок может быть не лучшим решением в любой ситуации – иногда лучше вертикальное расположение. Установка болтов вертикально может позволить вам использовать более качественные породы и избегать их краев. Просто убедитесь, что два болта выровнены с помощью цепи и быстрых звеньев.

Сверление и установка нового клеевого болта

Вклеиваемые болты в настоящее время являются лучшими болтами для использования в мягких породах, в том числе в большинстве форм песчаника и известняка, а также в некоторых вулканических породах, таких как сварной туф Смит-Рок.Самым большим преимуществом приклеивания перед механическими болтами является их высокая прочность на выдергивание, которая обусловлена ​​равномерным распределением нагрузки по всей заделанной штанге. В некоторых случаях прочность на отрыв выше, чем прочность самой породы.

С другой стороны, расширительные болты

полагаются на относительно небольшую площадь поверхности внутри отверстия для поглощения всей силы. Из-за этого прочность на сжатие мягкой породы слишком мала, чтобы выдерживать высокие рабочие нагрузки, оказываемые механическими болтами.Клейкие вставки также лучше защищают от коррозии и элементы внутри отверстия, поскольку эпоксидная смола предотвращает проникновение влаги в отверстие для болта.

Вам понадобятся инструменты:

  • Перфоратор
  • Сверло сверхдлинное
  • Выдувная трубка (часто кусок аквариумной трубки), ручной воздушный насос или баллон со сжатым воздухом
  • Трубчатая щетка
  • Клей (эпоксидный) и насадки
  • Пистолет для герметика, который будет работать с клеем, который вы используете.Клей Hilti требует, например, клеевого пистолета Hilti, в то время как для клея Powers можно использовать стандартный пистолет для герметика. Но бутылки бывают разных размеров, поэтому убедитесь, что клей подходит к пистолету. Кроме того, неплохо купить прочный, прочный пистолет для герметика, а не дешевую версию, так как он, скорее всего, сломается.
  • Тряпки или бумажные полотенца и полиэтиленовый пакет для их бросания
  • Молот
  • Болт вклеиваемый

Шаг 1: Выберите хорошее место размещения.(При повторном использовании того же отверстия перейдите к шагу 2.) Если вы не можете повторно использовать то же отверстие и должны просверлить новое, следует помнить о нескольких вещах. Во-первых, анкерная промышленность рекомендует размещать два отверстия на расстоянии не менее 10 диаметров анкера (примерно 2,5 дюйма для болта 1/2 дюйма) друг от друга, чтобы предотвратить растрескивание и раскалывание основного материала. Этот интервал должен быть тем больше, чем мягче порода. Болты также не следует размещать возле краев и углов. По крайней мере, один якорь вышел из строя, потому что болты были помещены слишком близко к краю, и вес альпиниста сломал кусок скалы, в котором находился якорь.

При установке болтов в крышах и свесах ищите изломы под меньшими углами, где вырывание болта наружу будет менее сильным. Кроме того, убедитесь, что нет мелких выступов, которые не позволят болту войти заподлицо или заблокировать подвеску от легкого защелкивания карабином. Также убедитесь, что карабин, прикрепленный к подвеске, не подвергается перекручиванию или перекрестной нагрузке из-за скалы, такой как ручка или выступ.

После того, как вы определите нужное место, слегка постучите по камню молотком.Вы хотите, чтобы он звучал твердо. Если он звучит глухо, например, при ударе по хлопьям, или если он издает глухой звук, например, при ударе о землю, это не лучшее место для болта. Также помните о линиях трещин как до, так и после удара по камню, а также отслаивающихся породах.

Шаг 2: При повторном использовании того же отверстия для болта просверлите отверстие глубже и шире. При сверлении нового отверстия просверлите отверстие. Убедитесь, что вы залезли примерно на полдюйма глубже самого болта, чтобы клей проник в заднюю часть отверстия и полностью закрывал болт.Диаметр отверстия будет зависеть от типа клея, который вы используете; уточняйте у производителя.

Шаг 3: Очистите отверстие. Еще важнее, чтобы отверстие было чистым для приклеивания, чем для механических болтов. Вы хотите, чтобы клей приклеился к болту, но также и к камню, но есть предел. Чем полированнее камень, тем труднее к нему приклеиться. Выдуйте каменную пыль из отверстия. Вставьте щетку для трубок в отверстие и слегка потрите, затем снова выдуйте каменную пыль.

Шаг 4: Поместите тюбик клея (эпоксидной смолы) в стандартный пистолет для герметика, навинтите на сопло, дайте курку пистолета для герметика несколько нажатий, пока клей не начнет выходить из кончика сопла. Нанесите полоску клея на полиэтиленовый пакет или небольшой камень, прежде чем заливать клей в отверстие. Это поможет убедиться, что клей, входящий в отверстие, перемешан, и даст возможность проверить, затвердевает ли клей, который вы используете, должным образом.

Шаг 5: Выдавите клей в отверстие.Начните с задней части отверстия и медленно вытащите пистолет, продолжая заполнять отверстие клеем. Трудно сказать, сколько клея вы залили в отверстие, но больше лучше, чем меньше, так как вы не сможете добавить клея постфактум. Когда вы вставляете болт, неминуемо выдавливает клей из отверстия. Ничего страшного, просто вытрите излишки клея тряпкой.

Шаг 6: Вставьте болт. Вставьте болт в отверстие как можно глубже пальцами.Для некоторых клеев нужно постучать молотком. Обязательно используйте молоток из нержавеющей стали или приспособление для укладки Climb Tech – молотки не из нержавеющей стали на клеях из нержавеющей стали на самом деле могут вызвать перенос небольшого количества металла, что может вызвать некоторую поверхностную коррозию. Забейте клей до конца молотком. Постарайтесь, чтобы взгляд смотрел как можно перпендикулярно земле. Когда болт полностью войдет в отверстие, постучите по боковой стороне проушины, если ориентацию все еще необходимо откорректировать.

Шаг 7: Сотрите излишки клея, вытекшие из отверстия. Если нет лишнего клея, значит, вы не залили достаточное количество клея в отверстие. Вы не хотите, чтобы получилось много клея, это просто отходы, но некоторые гарантируют, что вы использовали достаточно. Если ничего не вышло, подумайте о том, чтобы вынуть болт. Вы должны сделать это немедленно, иначе клей затвердеет, а для этого потребуется специальное приспособление. Добавьте еще клея и вставьте болт обратно. Время, необходимое для этого, прежде чем клей застынет, зависит от температуры: чем он теплее, тем меньше у вас времени.

Примечание: клей грязный; Возьмите с собой много тряпок или бумажных полотенец и несколько пластиковых пакетов для продуктов, чтобы положить их. Клей быстро сохнет, и если вы не будете осторожны, вам придется протирать много насадок. Многие разработчики, которые приклеивают клей целиком, хранят клей в холодильнике до тех пор, пока не будут готовы его использовать. Клей может высохнуть внутри насадки так быстро, что у вас может не хватить времени просверлить отверстие, поставить болт, опустить вниз и повторить еще раз. Лучший способ максимально эффективно использовать сопла – это полностью подготовить маршрут, прежде чем пытаться склеить какое-либо из отверстий.Если все отверстия предварительно просверлены, все, что вам нужно сделать, это заполнить отверстие клеем и вставить болт. Это позволяет использовать одну насадку на большей части маршрута, если на улице не слишком жарко.

Наконец, время высыхания клеев зависит от используемого клея; прочтите литературу производителя. Некоторые виды клея можно удалить за несколько часов, на другие – до двух дней. Здесь важно сообщить людям, если маршрут еще не безопасен.

Ручное сверление

В некоторых отношениях ручное сверление – утерянное искусство, от которого быстро отказались с появлением перфоратора. Однако использование электроинструментов в некоторых частях страны, особенно в дикой природе, является незаконным. Из-за этого, если вы хотите разместить (или заменить) болт, единственный вариант – ручное сверление.

Для этого требуется немного больше практики, чем при сверлении дрелью. Обязательно потренируйтесь на небольшом камне, прежде чем пытаться сделать настоящую вещь, иначе вы рискуете просверлить слишком широкую и слишком небрежную яму.

Ручное сверление – единственный случай, когда допускается установка 3/8-дюймовых болтов. Возможно, даже более важно, чтобы они были из нержавеющей стали, так как ручное сверление затруднено, и люди, вероятно, не собираются выстраиваться в очередь за возможностью заменить ваш болт через 10-15 лет, когда начнется коррозия. Обратите внимание, что некоторые люди руки просверлите болты диаметром более 3/8 дюйма, и это здорово. Например, добровольцы в ущелье Ред-Ривер приложили дополнительные усилия и вручную просверлили болты диаметром ½ дюйма, чтобы заменить якоря на маршрутах в Клифти-Уайлдернесс.Кроме того, направляющий крутящий момент для пятикомпонентных болтов Пауэрса из нержавеющей стали 3/8 дюйма с гильзой составляет всего 12 футов на фунт.

Вам понадобятся инструменты:

  • Ручная дрель
  • 3/8-дюймовая коронка SDS
  • Ключ полумесяц 1/2 дюйма
  • Выдувная трубка
  • Трубчатая щетка
  • Молот
  • Болты 3/8 дюйма

Шаг 1: Просверлите отверстие.При сверлении нового отверстия начните медленно, чтобы получить хорошее, чистое и прямое пилотное отверстие. Если вы повторно используете то же отверстие, из которого вытащили 1/4 дюйма, пилотное отверстие уже подготовлено. В любом случае, начните осторожно. Установите сверло перпендикулярно камню, что не обязательно означает параллельность земле. Например, если вы закрепляете плиту болтами, угол должен быть за пределами горизонтали.

Постучите по концу сверла молотком. Во время этого процесса будут летать осколки камня, поэтому не забудьте надеть защитные очки.После удара сверлом поверните его примерно на 1/8 – 1/4 оборота, а затем нанесите еще один удар. Быстрые легкие удары лучше, чем медленные тяжелые удары, так как у вас будет меньше шансов заедать. Кроме того, когда вы ударяете по дрели, позволяйте ей немного приходить в норму с каждым ударом.

После того, как вы просверлили отверстие, достаточно глубокое, чтобы удерживать само сверло, ослабьте хватку сверла, чтобы оно слегка отскакивало при каждом ударе. Этот отскок ускоряет процесс сверления за счет выброса пыли из отверстия.Распространенной проблемой является «двойной удар», когда вы взмахиваете молотком и ударяете по дрели, а затем отскок снова быстро ударяет по молотку. Будьте осторожны, не позволяйте ему слишком сильно подпрыгивать, иначе вы можете получить широкое коническое отверстие.

Время от времени – после 50 ударов или около того – хорошо прекратить бурение и продуть отверстие, чтобы удалить каменную пыль, которая может застрять в сверле. Если бит все же заедает, прекратите стучать. Попробуйте осторожно пошевелить сверлом, пока оно не ослабнет. Если бита часто заедает, используйте более легкие и быстрые удары, а не медленные и тяжелые удары.Если вы уже делаете это, то, вероятно, бита затупилась и нуждается в замене. Изношенные биты могут скомпрометировать отверстие из-за недостаточного размера, что затрудняет попадание болта в отверстие.

Шаг 2: Очистите отверстие. Выдуйте пыль, протрите отверстие щеткой для трубок и продуйте его в последний раз.

Шаг 3: Вставьте болт втулки из нержавеющей стали. Если вы просверлили отверстие правильно, болт не просто встанет на место. На самом деле, вам нужно будет вбить болт, чтобы он завелся, а затем забить его немного сложнее, чтобы полностью погрузить его.

Шаг 4: Наклоните подвеску по направлению тяги. Один трюк – закрепить оттяжку

к вешалке и посмотрите, где он хочет, естественно, висеть. Не ориентируйте вешалки вбок или под другими странными углами; вы хотите максимально увеличить расчетную прочность вешалки.

Шаг 5: Затяните болт. Если вы занимаетесь ручным бурением, вы, вероятно, находитесь в дикой местности, а это значит, что вы, вероятно, далеко от машины и стараетесь ехать как можно легче.Хотя использование динамометрического ключа является наилучшей практикой, на самом деле вы, вероятно, собираетесь использовать меньший и более легкий серповидный ключ и затягивать, чтобы «нащупать». Если вы планируете использовать гаечный ключ в виде полумесяца – и особенно если вы новичок в прикручивании болтов, – вам нужно выяснить, что такое правильное «ощущение». Потренируйтесь затягивать болт дома с помощью динамометрического ключа, а затем посмотрите, каково это давление / сопротивление, с помощью всего лишь серповидного гаечного ключа.

При затягивании болта на ощупь возникает проблема чрезмерного затягивания, которое может привести к отрыву болта или, что еще хуже, к поломке под напряжением без щелчка болта, в результате чего в скале остается бомба замедленного действия.Некоторые разработчики руководствуются практическим правилом: перестать затягиваться, когда пластиковое тонкое кольцо прямо под ним выдавливается и становится видимым. Это не научный подход, это скорее напоминание о том, что нужно помнить о чрезмерном затягивании. Также возможно недостаточно затянуть болт и создать раздражающий спиннер.

Соображения по развитию новых маршрутов

Хотя основное внимание в этом руководстве уделяется повторному болтовому креплению и поддержанию установленных маршрутов, важно упомянуть некоторые соображения для людей, которые рассматривают возможность установки новых линий.

Во-первых, не упускайте эту возможность легкомысленно. Скорее всего, другие хотя бы видели вашу леску, поэтому убедитесь, что она достойна болтов, прежде чем втыкать в какое-то оборудование – вы не сможете просверлить отверстия. Для этого обратитесь к путеводителю и поговорите с местными первопроходцами. Затем установите верхний якорь, используя традиционное снаряжение или подвесив деревья или другие природные объекты, и спуститесь по маршруту, удаляя по пути все рыхлые камни. Проделайте маршрут несколько раз и побудите своих друзей сделать то же самое.

Если это достойная линия, обратите особое внимание на возможные места обрезки. Отметьте места мазком мела и убедитесь, что они доступны для всех альпинистов – как высоких, так и невысоких. Если вы не планируете прокладывать маршрут в тот же день, вы также можете использовать деревянные мелки, которые служат дольше, чем мел, для разметки и легко стираются.

Места для стрижки должны быть рядом с прочными зацепами и относительно удобными положениями для лазания. Вообще говоря, болты легче закрепить, если они смещены с одной или другой стороны от тела альпиниста.В то же время идеально, если линия болтов должна быть относительно прямой, чтобы уменьшить сопротивление каната. Место расположения будущего болта должно быть на гладкой твердой скале размером с баскетбольный мяч. Избегайте карманных, полых или хрупких камней. Не кладите болты рядом с краями или углами, так как они не такие крепкие.

Ваш первый болт должен быть настолько высоко от земли, чтобы лидер мог безопасно подняться без защиты, потому что вам нужно как можно больше веревки, чтобы свести к минимуму силу падения на этот болт.Однако второй болт должен располагаться немного близко к первому, чтобы минимизировать удар по первому болту, а также предотвратить падение на землю. От третьего болта расстояние должно быть любым, подходящим для местности, но, как правило, рекомендуется делать расстояние от 8 до 10 футов между болтами.

Помните о выступах и других препятствиях, с которыми лидер может столкнуться при падении. Болты, которые можно отсоединить от уступов, следует размещать как можно выше над уступом, а следующий болт должен располагаться достаточно близко, чтобы предотвратить приземление лидера на уступ при более позднем падении.

Перед установкой болтов не забудьте замаскировать подвески, купив предварительно обработанные подвески или покрасив их самостоятельно плоской грунтовкой. Не окрашивайте уже установленные в скале вешалки – в конечном итоге вы просто покрасите саму скалу распылением. Краска со временем отколется, но цель состоит в том, чтобы уменьшить ваше визуальное воздействие. И наконец, не вставляйте в скалу ненужную фурнитуру – вы должны использовать болты из нержавеющей стали в сочетании с подвесками из нержавеющей стали. Единственное исключение – необходимость в титановых клеях.Мы рекомендуем вам найти наставника, быть в безопасности и проконсультироваться с сообществом; они это оценят, и вы получите больше удовольствия от своих новых маршрутов, если они понравятся другим.

Как установить бетонные анкерные болты

Всем известно, что надежность сейфа зависит от его системы крепления. Если у вас нет встроенного в стену или пол сейф, подумайте о том, чтобы закрепить его болтами в бетоне, чтобы воры не смогли уйти со всем сейфом, где они могут взломать его на досуге и без давления нежелания быть нежелательным в другом. дом человека.Это описание от ConFast – нашего предпочтительного поставщика услуг по креплению бетона:

Техническая информация:

Забивной анкер состоит из оцинкованного стального трубчатого расширительного щита и твердой конической расширительной пробки. Заглушка расширителя закалена и отпущена для предотвращения истирания и заедания во время расширения. Щиток имеет четыре равноотстоящих паза на части его длины, а нижняя часть может иметь накатку. Экран также имеет гладкую безфланцевую верхнюю часть, что позволяет устанавливать как заподлицо, так и потайную.Нижняя кромка экрана сужается, чтобы обеспечить максимальную глубину и удерживающую способность.

Забивной анкер / крепеж для бетона – Установка:

  1. Просверлите отверстие в бетоне с помощью перфоратора и сверла по камню с твердосплавным наконечником в соответствии с ANSI B94, 12-77, подобрав размер сверла и внешний диаметр используемого вставного анкера. Убедитесь, что глубина отверстия превышает минимальную глубину заделки.
  2. Очистите отверстие от мусора.
  3. Забейте анкер в отверстие до тех пор, пока он не будет на одном уровне с поверхностью бетона.
  4. Используя установочный инструмент подходящего размера для анкера, расширьте анкер, вставив установочный инструмент в анкер и зафиксировав его несколькими твердыми ударами молотка. Якорь установлен правильно, когда заплечик установочного инструмента находится заподлицо с верхом якоря.
Чтобы установить анкер под поверхностью: Просверлите отверстие глубже, чем длина анкера. Вверните болт в анкер.Забейте забивной анкер в отверстие до тех пор, пока головка болта не окажется на желаемой глубине. Снимите болт и установите анкер с помощью установочного инструмента подходящего размера, как описано выше.

    Собираетесь ли вы сделать безопасную установку своими руками или обратитесь к профессионалу, который сделает эту работу за вас, хорошо знать, как это лучше сделать.

    Вы когда-нибудь предпринимали такой большой проект, как ввинчивание сейфа в бетон? Каким был твой опыт?

    Как установить поворотные болты

    Планируете повесить тяжелый предмет на стену? Узнайте, как установить коленчатые болты.Болты с коленчатым рычагом, также известные как коленчатые анкеры, особенно полезны при установке в тяжелых условиях.

    Что вам понадобится:

    – Стопорные болты

    – Карандаш

    – Отвертка

    – Кронштейны или крючки

    – Уровень

    – Электродрель

    Переключатели работают, прикрепляя себя к задней части гипсокартон. Они отлично подходят для подвешивания тяжелых предметов на стеновых системах, таких как гипсокартон и штукатурка.

    Шаг 1: Выбор правильного болта-переключателя

    Обратитесь в Knapp Fasteners, продавец может помочь вам с приобретением правильного болта-переключателя, чтобы он был достаточно прочным, чтобы выдержать ваши висящие предметы.

    Вес и опора

    Чтобы понять, какой размер болта выбрать; это зависит от размера болта и толщины гипсокартона.

    Прочность коленчатого болта определяется длиной и диаметром его корпуса винта.

    Диаметр коленчатых болтов:

    • 1/8 дюйма • 3/16 дюйма • 1/4 дюйма • 5/16 дюйма • 3/8 дюйма • 1/2 дюйма

    1/8 дюйма может выдерживать до 310 фунтов, при 3/16 дюйма, может выдерживать до 700 фунтов, а 1/4-дюймовый болт (в стене толщиной 1-1 / 2 дюйма) может выдерживать до 1390 фунтов.

    Примечание: разные типы стен потребуются анкеры разных типов.

    Рекомендация

    Пластиковые анкеры; используются для легких предметов (менее 10 фунтов)

    Самосверлящие (резьбовые) анкеры; используются для предметов средней нагрузки (от 10 фунтов до 25 фунтов)

    Стыковые болты ; используйте для тяжелых условий эксплуатации (25 фунтов +)

    * Для тяжелых условий эксплуатации используйте также коленчатые болты, но ввинчивайте их непосредственно в шпильку

    Шаг 2: сверление отверстия
    • Отметьте точку подвеса карандашом .

    • Лучше всего найти стеновую стойку. Если стойки нет, вам понадобится анкер.

    • Определите диаметр сверла; сложите крылья к голени и измерьте ширину загнутого конца.

    • Просверлите отверстие в соответствии с рекомендованным размером сверла.

    • Старайтесь не делать отверстие больше фланца на конце стержня, так как фланец должен прилегать к поверхности гипсокартона.

    Шаг 3. Установка

    Стопорные болты крыловидного типа

    • Сложите крылья вместе, протолкните стойку через отверстие, включая крылья.

    • Вставьте болт в хвостовик после того, как вы впервые вставите его в предмет, с которым работаете.

    • С помощью отвертки или пальцев прикрепите крылья (за гипсокартоном) к задней части стены, одновременно затягивая болт другой отверткой.

    • Убедитесь, что вы поддерживаете натяжение, чтобы хвостовик не поворачивал болт.

    • Хвостовик не поворачивается, когда болт достаточно надежно закреплен, поэтому вы можете ослабить натяжение и завершить затяжку болта.

    Стопорные болты для ремешка

    • Удерживая штангу на раме, проденьте ее через отверстие. Штанга автоматически встанет в положение, перпендикулярное стене.

    • Сдвиньте колпачок вдоль рамы до тех пор, пока он не будет на одном уровне со стеной, затем отломите часть рамы, которая выходит за пределы стены.

    • Часть рамы остается в стене, удерживая колпачок на ручке.

    • Установите и вкрутите болт через колпачок в стержень.

    Нужны коленчатые болты? Связаться с нами. Мы не только предложим вам конкурентоспособные цены и отличное время выполнения заказа; Мы поможем вам приобрести подходящий болт-фиксатор, чтобы он был достаточно прочным, чтобы выдержать ваши висящие предметы.

    Свяжитесь с нами сегодня!

    Телефон: 519-653-4558

    Электронная почта: [email protected]

    Ссылки: Вес и поддержка

    Персонал, Д.(2010, 20 апреля). Руководство по ограничениям веса для болтов с рычагом. Получено 20 января 2020 г. с https://www.doityourself.com/stry/a-guide-to-weight-limits-for-toggle-bolts

    Инструкции по установке

    болтов • Винчестерские сейфы • Мэнсфилд, Техас

    (ПРИМЕЧАНИЕ: для моделей с номерами WC-7-11 или GC-7-11 используйте сверло по бетону ½ дюйма, головку на 17 мм и трещотку с прилагаемыми анкерными болтами для бетона. Если анкерные болты не входят в комплект, мы рекомендуем вы используете бетонные анкерные болты длиной ½ дюйма на 3 дюйма, которые можно приобрести в строительном или хозяйственном магазине.)

    Шаг 1

    Поместите сейф в желаемое место. Убедитесь, что сейф стоит на полу. Используйте прокладки для безопасного выравнивания.

    Шаг 2

    Снимите черные колпачки с коврового покрытия на внутреннем полу сейфа; это позволит вам получить доступ к предварительно просверленным отверстиям для болтов.

    Шаг 3

    Просверлите отверстия в бетонном полу с помощью перфоратора и сверла по бетону 5/8 дюйма. Вставьте прилагаемые (или приобретенные) анкерные болты для бетона в просверленные отверстия через отверстия для болтов на внутренней стороне пола сейфа.

    Шаг 4

    Забейте бетонные анкерные болты в пол с помощью молотка и затяните гайку на анкере с помощью торцевого ключа на 19 мм и трещотки. Это расширит втулку анкерного болта для бетона и закрепит анкерный болт в бетонном полу.

    Шаг 5

    Вставьте черные колпачки обратно в отверстия, расположенные на внутренней стороне пола сейфа.

    Приведенные выше инструкции относятся ТОЛЬКО для крепления сейфа к бетонному полу.Если сейф должен быть прикреплен к полу с помощью ковра или дерева, Granite Security Products, Inc. не несет ответственности за любые повреждения, которые могут возникнуть во время этого процесса. Если вы прикрепляете сейф к ковру или деревянному полу, примите необходимые меры, чтобы вырезать небольшое отверстие в ковре, чтобы предотвратить заедание сверла, или для предварительного просверливания пилотных отверстий в деревянном полу. Для крепления к деревянному полу вам нужно будет приобрести соответствующие шурупы в строительном магазине или магазине товаров для дома.

    Купите комплект якоря для сейфа для убежища и оружия, который содержит все необходимое для надежного закрепления сейфа.

    Анкерные болты, перила и арматура в бетоне с анкерной эпоксидной смолой


    Инструкции по проекту

    Шаг 1
    Просверлите отверстие на 1/16 – 1/4 дюйма больше, чем диаметр стержня с резьбой или перил. вы устанавливаете.

    СОВЕТ: глубина отверстия должна быть как минимум в 4 1/2 раза больше диаметра болта (для стержня с резьбой 1/2 дюйма потребуется глубина отверстия 2 1/4 дюйма).

    ПРИМЕЧАНИЕ: для тяжелых условий эксплуатации, которые подвергаются большим нагрузкам или вибрации, рекомендуется, чтобы глубина отверстия можно увеличить как минимум до 9 диаметров стержня с резьбой (стержень с резьбой 1/2 дюйма требуется глубина 4 1/2 дюйма).

    Шаг 2
    Выдуйте пыль со дна отверстия баллончиками со сжатым воздухом.

    Шаг 3
    Удалите оставшийся мусор из отверстия нейлоновой щеткой.Поверните куст на четверть оборота при извлечении из отверстия. Используйте сжатый воздух, чтобы удалить всю оставшуюся пыль после чистки щеткой.

    Шаг 4
    Вставьте фиксирующий картридж с эпоксидной смолой в пистолет для герметика.

    СОВЕТ: настоятельно рекомендуется использовать высококачественный высокопрочный пистолет-дозатор из-за значительных количество силы, необходимое для распределения двухкомпонентной эпоксидной смолы через сопло статического смесителя.

    Шаг 5
    Снимите пластиковый колпачок с наконечника картриджа.

    Шаг 6
    Налейте небольшое количество эпоксидной смолы в одноразовый контейнер, пока не получите ровную поток как черного, так и белого материала.

    Шаг 7
    Присоедините сопло статического смесителя к картриджу и нанесите достаточно эпоксидной смолы в одноразовый контейнер до получения однородного серого цвета без разводов.

    Шаг 8
    Поместите кончик дозирующей насадки на дно отверстия и заполните отверстие примерно на 5/8 при медленном извлечении сопла.

    Шаг 9
    Вставьте резьбовой стержень или арматурный стержень на дно отверстия, вращая по часовой стрелке.

    Шаг 10
    Удалите излишки эпоксидной смолы вокруг отверстия с помощью шпателя или куска картона.

    Шаг 11
    Не трогайте анкер, пока не пройдет время отверждения.

    Шаг 12
    Снимите и выбросьте сопло статического смесителя и закройте крышку картриджа.


    Список покупок

    ДОМАШНЯЯ КЛИНИКА; ГАЙКИ И БОЛТЫ КРЕПЛЕНИЯ К КАМНЮ

    Металлические анкеры и металлические экраны шире, чем пластиковые анкеры или фибровые заглушки, обычно более трех восьмых дюйма, и вместо винтов в них используются стягивающие болты или обычные болты с резьбой.

    Металлические анкеры, которые крепят болты с отгибом, аналогичны пластиковым анкерам, которые крепят винты, то есть, когда болт затягивается, металлический экран вздувается или раскалывается внутри отверстия, плотно зажимая его на месте.Стяжной болт – это большой винт с квадратной или шестигранной головкой вместо головки с прорезью. Это позволяет затягивать его гаечным ключом, а не просто отверткой, поэтому можно прикладывать большее давление.

    Другой тип металлического анкера (не показан) использует обычный болт с резьбой вместо стопорного болта или винта. Этот тип на самом деле состоит из двух частей: внутренний конец с резьбой, который входит в нижнюю часть отверстия, и участок без резьбы, который сужается так, что его конец едва входит в отверстие на конце с резьбой.Болт проходит через деталь без резьбы, а затем через деталь с резьбой.

    Когда этот болт затягивается, после того, как анкер находится на месте в кладке, он подтягивает резьбовую часть к нерезьбовой части. Поскольку они имеют конусообразную форму в местах перекрытия, экран набухает или расширяется внутри отверстия, заставляя его сжиматься с огромным давлением. Этот тип никогда не используется в кирпиче или шлакоблоке, так как он может расколоть кладку. Он используется в основном в заливном бетоне.

    Ответ на почту

    Q.После многих лет попыток залатать негерметичный дымоход нам заменили весь дымоход.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
