Как пользоваться мультиметром для начинающих, подробная инструкция

У каждого электрика, а также у многих хозяев домов или квартир, имеется подобный прибор. Он необходим для того, чтобы проверить короткое замыкание, проконтролировать уровень сетевого напряжения и т.д. Мультиметры – это те современные приборы, которыми пользуются в наши дни. Они пришли на замену аналоговым, стрелочным приборам, как более функциональные и более надежные. Их стоимость соизмерима со стоимостью стрелочных приборов, но они на порядок надежнее, так как у них нет электромагнитной головки, которая является основой всего прибора. Наличие подобного элемента делает прибор достаточно уязвимым по отношению к внешним, особенно механическим воздействиям.

Содержание

• 1 Функциональные возможности
  • 1.1 Особенности строения
  • 1.2 Переключатель диапазонов
• 2 Процесс измерения
  • 2.1 Измерение сопротивлений
  • 2.2 Измерение силы тока
  • 2.3 Измерение постоянного тока
  • 2. 4 Измерение переменного тока
  • 2.5 Измерение напряжения
  • 2.6 Прозвонка цепи

Функциональные возможности

Цифровые электронные приборы пользуются в наши дни большой популярностью, как среди специалистов, так и среди радиолюбителей. Это совсем не означает, что стрелочные приборы совсем не применяются. На самом деле это не так, поскольку некоторые виды измерений лучше отслеживать с помощью стрелочных приборов. В основном это касается различных научных лабораторий, а на бытовом уровне все переходят на небольшие, но многофункциональные цифровые приборы.

Автоматические мультиметры на шкале имеют только виды измерений

В наше время можно отыскать любой цифровой прибор, с набором всех необходимых функций. В основном используется 3 функции: измерение напряжения, тока и сопротивления. Более расширенными возможностями некоторых моделей пользуются радиолюбители, которым необходимо измерять и другие значения параметров электрических цепей. Если сначала выпускались приборы с ручным переключением функций и пределов, то сейчас все больше встречаются модели с автоматическим управлением. Другими словами, на корпусе прибора может находиться всего пара кнопок, с помощью которых выбираются измеряемые значения, а также их пределы. Это означает, что работой всего устройства управляет микропроцессор по специальной программе. Существуют также приборы, которые можно подключать к компьютеру, как к устройству, на котором сохраняется измеряемая информация длительное (сколько необходимо) время. Различные модели отличаются также классом точности.

Как правило, домашние мастера пользуются недорогими приборами, обладающими средним набором функций и точности измерений. Более широкие функциональные возможности просто ни к чему, тем более что измерения проводятся не так уж и часто. Независимо от класса прибора, пользоваться ими достаточно просто, а принципы работы ничем не отличаются.

Особенности строения

Чтобы начать пользоваться этим электронным прибором, необходимо изучить его функции и назначение всех переключателей и разъемов, которые располагаются на передней (лицевой) поверхности устройства. Электронные модели отличаются от аналоговых тем, что значения измеряемых величин отображаются на небольшом жидкокристаллическом дисплее. Как правило, под экраном располагается переключатель, который вращается (не самостоятельно) вокруг своей оси. На нем имеется стрелка, указывающая на выбранный диапазон измерений.

Вокруг переключателя имеются отметки в виде символов, цифр и знаков, которые характеризуют тип измеряемой величины и ее значение.

Общее устройство мультиметра

В нижней части прибора располагаются разъемы, к которым подключаются измерительные щупы прибора, представляющие небольшие отрезки проводов. С одной стороны этих проводов располагаются металлические наконечники, хорошо изолированные, а на другом конце этих проводов располагаются контакты, в виде штырей, которые предназначаются для включения в гнезда прибора. Щупов всего два и они имеют различную расцветку: один черный, а второй красный. Черный щуп всегда включается в разъем «COM», который является общим для всех типов измерений. Красный включается в другой разъем, хотя разъемов может быть и больше. В таком случае красный щуп включается в то гнездо, которое предназначается для измерения конкретных значений. Например, напряжение может измеряться при подсоединении к гнезду «V», если с помощью переключателя диапазонов выставлено измерение напряжения. Как правило, токи измеряются при включении в другое гнездо, особенно при измерении больших токов до 10 А и больше, если на это рассчитан функционал прибора.

Куда подключать щупы мультиметра

Как правило, в самых дешевых приборах токи до 200 mA измеряются теми же гнездами, что и напряжение и сопротивление. Поэтому на лицевой части прибора может находиться всего 3 разъема: «COM», «VOmmA» и «10 А». Расположение гнезд, в зависимости от производителя, может отличаться, поэтому гнезда могут располагаться, как горизонтально, так и вертикально.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Более функциональные приборы имеют 4 гнезда для подключения щупов, при этом токи измеряются отдельно, как до 200 mA, так и до 10 или 20 А включительно. Во всяком случае, на лицевой части прибора имеется достаточно информации для того, чтобы правильно пользоваться прибором.

Переключатель диапазонов

В зависимости от того, какие измерения планируется проводить, необходимо позаботиться о том, чтобы переключатель диапазонов был установлен в соответствующее положение. На переключателе имеется либо стрелочка, либо точка, которые следует установить перед пределом измерений. Если стрелочка мало заметная, ее можно покрасить, например, красным лаком для ногтей, что сделает прибор более удобным в применении.

Положение переключателя диапазонов измерений на мультиметре

На корпусе изделия также имеется небольшой выключатель на 2 положения, служащий для включения/выключения устройства.

С помощью подобного прибора допустимо измерять:

• Переменное напряжение, которое отмечено на приборе, как ACV или просто «V» с волнистой линией.
• Постоянное напряжение, с отметкой DCV или просто «V» с прямой линией.
• Переменный ток, что соответствует обозначению «I» с волнистой линией. Не все дешевые приборы могут измерять данный параметр.
• Постоянный ток, с обозначением «I» и прямой линией.
• Сопротивление. Обозначается «Ом» или с помощью специального символа.

Каждая, отдельно взятая модель, может иметь набор дополнительных функций, таких, как измерение параметров транзисторов, диодов, конденсаторов и т.д. В основном, это необходимо для радиолюбителей или других специалистов, которым необходимо измерять намного больше параметров электрических цепей или схем.

Процесс измерения

Электронные приборы удобные тем, что они выводят на дисплей информацию, удобную для считывания, так как нет необходимости в подсчете количества делений, как в стрелочных приборах. При этом точность показания достаточно высокая, так как после запятой высвечивается одна и более цифр. Прибор также в автоматическом режиме определяет полярность напряжения или тока, которые присутствуют на щупах прибора при измерении.

Измерение сопротивлений

В первую очередь следует перевести переключатель в зону, где осуществляется измерение сопротивлений, обозначенное специальным значком. Стрелочку нужно установить в любое положение, если неизвестно значение сопротивления. После этого к щупам подключается измеряемое сопротивление, а на экране дисплея появятся цифры, соответствующие реальному значению сопротивления.

Как пользоваться мультиметром для измерения сопротивления

Если сопротивление элемента неизвестно, то на экране может не высветиться его значение. В таком случае, следует изменить диапазон измерения либо в меньшую, либо в большую сторону. Если сопротивление слишком большое, то прибор вряд ли сможет его измерить и на экране вряд ли появится истинное значение, как например, при измерении сопротивления электрической проводки.

Измерение силы тока

Как известно, существует переменный и постоянный ток. В каждом доме существуют, как те, так и другие источники тока, а также их потребители. У дешевых моделей может не быть пределов измерения переменного тока, а зря, поскольку в каждом доме и в каждой квартире жильцы больше сталкиваются с переменным током, так как практически все бытовые приборы рассчитаны для работы в сети переменного тока.

Измерение постоянного тока

В первую очередь следует определиться с типом тока, а затем переключатель диапазонов переводится в область измерения постоянного тока. Если неизвестна сила тока, то лучше начать измерения на самом большом диапазоне в 10 или 20А, иначе прибор можно вывести из строя.

Как подключать мультиметр для измерения постоянного тока

Измерение силы тока осуществляется по определенной схеме, поскольку щупы включаются в разрыв цепи, как указано на рисунке выше. Как правило, с постоянным током больше связаны радиолюбители и автомобилисты, а также электрики, работающие в различных сферах промышленности.

Измерение переменного тока

Часто приходится измерять потребление электричества различными бытовыми приборами, особенно на этапе капитального ремонта электрической сети. Прибор также включается в разрыв цепи, но только после того, как переключатель будет переведен в положение, измеряющее переменный ток. Чтобы это сделать, нужно воспользоваться дополнительными проводами, при этом следует помнить о безопасности, поскольку переменный ток достаточно опасен, тем более напряжением 220 вольт.

Измерение переменного тока электронным мультиметром

Затем следует выставить предел измерения. Чтобы не навредить прибору, измерения проводятся на диапазоне 10 или 20 А, тем более что бытовые электроприборы потребляют значительный ток, обладая мощностью до 1 кВт.

Схема измерения переменного тока

На рисунке вверху отображается схема измерения. Нагрузка, в виде лампочки, одним концом подключается к розетке, а вторым концом к прибору. Второй конец прибора также подключается к розетке. По этой же схеме можно измерить ток потребления любого бытового устройства, подключив его по схеме вместо лампочки.

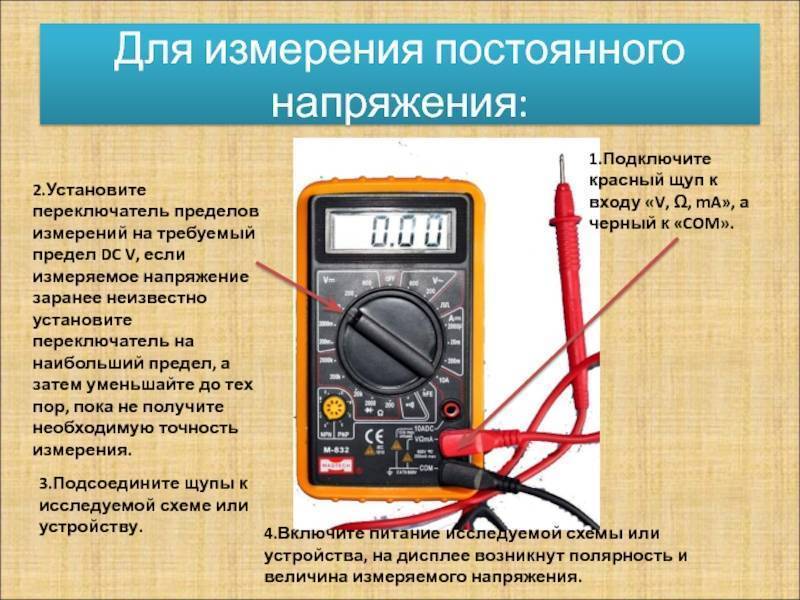

Измерение напряжения

Напряжение, как и ток, бывает переменным и постоянным. Напряжение в розетках наших жилищ переменное и его можно измерить, подключив щупы прибора непосредственно в розетку. Для этого сначала ставят переключатель в положение измерения переменных напряжений, выбирая диапазон, превышающий напряжение электрической сети в 220 V. Это может быть 750 V или 1000 V, в зависимости от модели.

Как пользоваться мультиметром для измерения напряжения

Измерение постоянного напряжения соответствует такому же порядку, только переключатель нужно установить в положение измерения постоянных напряжений.

Поэтому непроблематично измерить напряжение на обычной батарейке или на аккумуляторе, достаточно правильно выбрать предел измерений.

Прозвонка цепи

Существует в приборе и подобная функция, с помощью которой легко определить целостность проводов или других элементов электрических схем, например, целостность лампочек накаливания.

Режим прозвонки на шкале измерений мультиметра

Целостность цепи определяется по звуковому сигналу, который генерируется прибором. Кроме этого на дисплее высвечивается реальное сопротивление цепи.

В общем, пользоваться таким прибором намного проще, по сравнению со стрелочным, главное – это хорошо изучить инструкцию, а также рекомендации, изложенные в этой статье.

Мультиметр. Как пользоваться мультиметром. Тестер. Полная инструкция как пользоваться тестером.

Watch this video on YouTube

Как пользоваться мультиметром: подробная инструкция для начинающих

При работе с электрическим оборудованием требуются точные измерительные приборы для замера параметров. Наиболее удобный из них – мультиметр. Прибор выполняет функции нескольких измерителей. При этом имеет компактные размеры и прост в обращении.

Содержание

1. Что такое мультиметр
2. Назначение
3. Устройство и принцип работы
4. Характеристики
5. Разновидности
6. Правила выставления режимов
7. Инструкция по работе с мультиметром
8. Измерение напряжения
9. Измерение силы тока
10. Измерение сопротивления
11. Прозвонка проводов

Что такое мультиметр

Мультиметр – электроизмерительный прибор. Простейший его вариант позволяет измерить напряжение, силу тока и сопротивление. Выпускаются цифровые и аналоговые устройства. Первые называют мультиметрами, вторые чаще именуют тестерами.

Прибор в первую очередь предназначен для определения параметров электрической сети и выявления нарушений контура. Поэтому обычно это легкое переносное устройство с простейшим управлением. Для более сложных задач выпускают стационарные аппараты с огромным количеством функций.

Назначение

Самый обычный электронный мультиметр выполняет следующие задачи:

• измеряет напряжение постоянного и переменного тока;
• оценивает сопротивление цепи или отдельных элементов системы;
• определяет силу тока;
• оценивает функциональность транзисторов и фотоэлементов;
• измеряет емкость и индуктивность;
• выполняет прозвон при использовании низкоомного резистора;
• при подключении внешней термопары можно с помощью мультиметра измерять и температуру.

Точность мультиметра зависит от разрядности прибора. Профессиональный инструмент дает погрешность до 0,3% по переменному току. Бытовые приборы обычно менее точны. Портативные цифровые допускают погрешность до 10%, более дорогие и точные модели – до 1%

Часто

32. 59%

Редко

52.95%

Не пользуюсь

14.46%

Проголосовало: 491

Устройство и принцип работы

Аналоговый инструмент включает стрелочный микроамперметр с набором шунтов для измерения тока и комплектом добавочных резисторов, позволяющих измерить напряжение. Сопротивление до 1 МОм выполняется с использованием собственного источника питания – батареек. Для измерения более высоких величин потребуется подключение к внешнему.

Данные измерений отображаются на мониторе. В аналоговом это простой экран со стрелкой, в цифровом – многоразрядный регистр. Данные поступают от контуров преобразования, где показатели понижаются до определенного опорного параметра.

Принцип действия любого из мультиметров – сравнение входящего сигнала с опорным. Подсоединяют прибор с помощью проводов: черный – это общий или отрицательный, а красный – положительный. На одном конце провода есть вилка, которая вставляется в разъем измерителя. На другом – контакты со схемой или ее элементами, которые позволяют подключиться.

Гнезда измерителя помечены соответствующим образом:

• COM – разъем для черного провода;
• 10A – гнездо для замера тока в пределах 10 ампер;
• MACX – для щупа при измерении силы тока до 0,2 А;
• VΩCX+ – разъем для красного провода.

Валера

Голос строительного гуру

Задать вопрос

Измерения выполняются с учетом характера параметра. Чтобы оценить величину постоянного тока, мультиметр подключают последовательно. Если требуется измерить напряжение, прибор подключают параллельно с источником напряжения. Сопротивление определяют на обесточенных цепях, используя батарейку или внешнее подключение к другой сети.

Характеристики

Мультиметры предназначены для работы в разных диапазонах. При выборе прибора необходимо оценить его технические характеристики.

• Диапазон измерения – диапазон величин, который в состоянии зарегистрировать прибор. При переходе за границы мультиметр отображает значок OL – перегрузка.
• Разрешение – наименьшее значение показателя, которое может обнаружить и зарегистрировать мультиметр. Параметр может изменяться. Например, после измерения показателя в большем диапазоне хотят его уточнить и повторяют измерение в меньшем диапазоне при условии, что величина оказывается в пределах выбранной шкалы. При этом разрешение увеличится.
• Разрядность – диапазон эксплуатации прибора. Мультиметр используют для оценки разных параметров, но при этом наличествует только 1 шкала. Чтобы отобразить данные, необходимо переводить мультиметр в диапазон с более высокими или низкими значениями. Наиболее популярный бытовой вариант прибора – 3,5 разрядный. Это означает, что мультиметр отображает 3 полноценных разряда – от 0 до 9 любой единицы, и еще 1 разряд неполный, с ограниченным диапазоном.
• В цифровых моделях разрядность чаще заменяют другим показателем – отсчетами. Чем больше отсчетов, тем лучше разрешение.
• Прецизионность – способность воспроизводить близкие показатели. Высокая прецизионность связана с низкой погрешностью.
• Погрешность – максимально допустимое отклонение при измерении. Выражается в процентах. Для разных диапазонов погрешность разная. Этот параметр важен при калибровке точного оборудования.

Характеристики мультиметра указываются на упаковке, в инструкции к прибору есть расшифровка.

Разновидности

Мультиметры разделяют на аналоговые и цифровые. Конструкция приборов при этом одинаковая, но отличается метод передачи сигнала на экран.

• Аналоговое устройство – оснащается шкалой либо осциллографом, пользователю необходимо интерпретировать полученные данные.
• Цифровой мультиметр – на экран выводятся данные в измеряемых величинах. Он более удобен при измерении и ремонте электронных устройств.
• Гибридный – включает аналоговую шкалу и цифровую. Такой вариант удобнее, например, в автомобиле, где важнее оценить не конкретную цифру, а уровень.

По типу исполнения различают переносные и стационарные модели:

• Мобильные – могут быть совсем маленькими (карманный вариант) и настольными со средней погрешностью в 2%.
• Стационарные предназначены для измерений большого количества параметров, а поэтому их устанавливаются рядом с оборудованием. Оснащаются несколькими экранами и более точны.

Детектор

Существуют другие разновидности прибора.

• Детектор – обнаруживает напряжение без контакта. Аппарат оснащен одним или несколькими выносными щупами. Очень удобен при поиске скрытых коммуникаций.
• Тестер – дополнительно оборудован средствами для проверки кабельной проводки при неисправностях.
• Клещи – приспособление позволяет выявить ток без вскрытия изоляции провода. Принцип работы основан на магнитной индукции.
• Тепловизор – оснащен дистанционным датчиком, улавливающим тепловое излучение.

Тестер Клещи Тепловизор

Есть более специализированные модели: автомобильные, LSR-тестеры для проверки кабельных сетей, мегаометры, способные работать с контурами с большим сопротивлением.

Правила выставления режимов

Чтобы измерить показатель, необходимо настроить прибор – выставить диапазон, в котором предположительно находятся измеряемые параметры. Если это аппарат с ручным управлением, диапазон определяют сами. Для этого достаточно оценить напряжение источника питания, который используется для обслуживания схемы. Например, если система питается от батарейки на 9В, нет смысл ставить диапазон в 200В, так как он даст большую погрешность при измерении. Но также нельзя выставлять 2В., так как он попросту не сможет измерить показатели, если они выше. Устанавливают диапазон до 20В.

Автоматический мультиметр определяет диапазон самостоятельно и выдает на экран готовые данные.

Инструкция по работе с мультиметром

Чтобы провести измерения, необходимо предварительно ознакомиться с инструкцией. При работе важно учитывать диапазон измерений и характер тока.

Измерение напряжения

Инструкция проста.

• Переводят переключатель в позицию ACV.
• Подключают щупы к гнезду COM к разъему VΩmA.
• Выбирают примерный диапазон. Если сделать это сразу не удается, сначала выставляют самый большой – 750В. Если на экране после измерения появляется меньшее значение, диапазон уменьшают последовательно до 200В и до 50В, чтобы повысить точность.
• Если измеряют напряжение в сети с постоянным током, сразу выставляют 20В.

Щупы подключают к цепи параллельно.

Измерение силы тока

Технология такая же.

1. Устанавливают черный провод к разъему COM и определяют примерную силу тока по показателям источника питания.
2. Если это невозможно, сначала красный щуп вставляют в гнездо 10А, то есть для измерения тока с большей силой.
3. Если данные на экране ниже заявленного диапазона, штекер переключают в разъем VΩmA и повторяют измерение в диапазоне до 200 мА. Если величина еще меньше, переключают регистр.

При измерении силы тока прибор подключают последовательно.

Измерение сопротивления

Перед замером отключают питание цепи. Щупы ставят в разъемы COM и VΩmA. Переводят переключатель в любой диапазон сектора Ω. Прикладывают контакты к фрагменту цепи или элементу и получают сопротивление.

Если на табло появляется 1 или OL, нужно перевести переключатель в более высокий диапазон. Если индикатор показывает 0, в более низкий.

Прозвонка проводов

Важный режим тестера – прозвонка. Он позволяет быстро установить, есть или нет разрыв в цепи. Для этого отключают питание измеряемого участка цепи, устанавливают щупы в стандартное положение – COM и VΩmA, и касаются контактами 2 точек схемы.

Если цепь замкнута, включается звуковая индикация. Если есть разрыв, прибор молчит.

Для ремонтных и строительных работ внутри здания более чем достаточно бытовой версии прибора с разрядностью в 3,5 и погрешностью до 10 %. Такой мультиметр работает с хорошей точностью, но его стоимость остается доступной.

Как пользоваться мультиметром

В этом мини-курсе вы узнаете, как использовать мультиметр для измерения силы тока, напряжения и сопротивления. Мультиметр — это инструмент, который вы будете часто использовать для устранения неполадок, проверки батарей и множества других задач, связанных с электроникой.

Мультиметр состоит из трех основных частей:

• ЖК-дисплей
• Циферблат
• Порты

ЖК-дисплей показывает измеряемое значение. Циферблат мультиметра позволяет вам выбрать, что вы хотите измерить. К портам вы подключаете свои тестовые щупы.

Обычно на каждом мультиметре имеется 3 или 4 порта. И их маркировка скажет вам, для чего они предназначены. Типичная маркировка:

• 10Amax – этот порт используется для измерения исключительно больших токов до 10A.
• COM — всегда подключайте черный щуп к этому порту, так как это заземление вашего мультиметра.
• мАОм — этот порт измеряет напряжение, сопротивление, непрерывность и меньшие токи. На некоторых мультиметрах вы также можете измерять другие параметры, такие как ток диода, температуру или емкость.

Как измерять напряжение с помощью мультиметра

Начните с подготовки мультиметра к измерению напряжения: подключите черный щуп к порту GND, а красный щуп к порту, отмеченному буквой V (для напряжения). На циферблате выберите диапазон В для измерения напряжения. Число, которое вы видите на циферблате, является максимальным значением, которое вы можете измерить в этом диапазоне.

Как видите, доступны два варианта: напряжение постоянного тока (постоянный ток) и напряжение переменного тока (переменный ток).

Итак, прежде чем приступить к измерению, вы должны сначала определить, какой тип напряжения вы хотите измерить, и выбрать соответствующую опцию (почти вся низковольтная электроника использует постоянный ток).

Пример: измерение напряжения 9-вольтовой батареи

9-вольтовая батарея не всегда точно равна 9 В. Когда он новый, он может быть немного выше. Когда он старый и используется, он может быть ниже. Итак, давайте измерим напряжение одного из них.

Подключите черный щуп к порту GND, а красный щуп к порту, отмеченному буквой V. Мы будем использовать постоянное напряжение для батареи, а для диапазона мы будем использовать 20 В, исходя из значения напряжения. мы ожидаем:

Измерьте напряжение, прикоснувшись черным щупом к отрицательной стороне батареи, а красным щупом к положительной стороне. Напряжение батареи появится на экране:

Экспериментируйте, наблюдая, что происходит, когда вы меняете местами щупы. В идеале вы должны увидеть точно такое же значение, только со знаком минус впереди.

Также посмотрите, что произойдет, если вы измените значение диапазона. Если мультиметр показывает 1, он перегружен. Вам нужно будет попробовать более высокий режим, например 200. Если мультиметр показывает 0,00 или почти ноль, вам придется уменьшить диапазон.

Вы также можете использовать мультиметр для измерения напряжения на компонентах цепи. Просто поместите по одному щупу с каждой стороны компонента, который вы хотите измерить.

Как измерить ток с помощью мультиметра

Это немного сложно, потому что вы должны разомкнуть цепь. Но как только вы увидите, как это делается, вы поймете, что это не так уж и сложно.

Чтобы настроить мультиметр для измерения тока, вам необходимо подключить красный щуп к порту для измерения тока.

Если вам нужны небольшие значения силы тока, подключите красный щуп к порту с пометкой мА (миллиампер). Для больших токов подключите его к порту 10А. (На некоторых мультиметрах вы увидите другие значения, например 20А).

Черный щуп как всегда должен быть подключен к COM-порту. Поверните циферблат в секцию A (текущая) и выберите номер на основе соответствующего диапазона.

Для измерения тока необходимо подключить мультиметр последовательно так, чтобы ток протекал через мультиметр. На практике это означает, что вы должны физически прервать подачу тока и включить счетчик в цепь.

Пример: измерение тока светодиода

Светодиоду требуется последовательно включенный резистор, чтобы установить ток, протекающий через него, на определенном уровне. Но как убедиться, что выбранный вами резистор дает вам нужный ток?

Давайте подключим следующую цепь и измерим ток, протекающий в ней:

В этой цепи мы используем светодиод на 2,5 В. Поскольку напряжение питания составляет 5 В, это означает, что у нас также есть 2,5 В на резисторе 220 Ом. Из закона Ома мы можем найти, что ток равен 2,5 В / 220 Ом =

11,36 мА.

Чтобы измерить ток, мы должны прервать следующую цепь и подключить мультиметр, как показано на схеме ниже.

На фото ниже мы разорвали цепь между резистором и минусом (землей) и вместо него подключили мультиметр. Мы используем зажимы типа «крокодил» вместо стандартных остроконечных щупов, чтобы получить хорошее соединение (используя кабели типа «банан-крокодил»).

Мультиметр показывает 11,65 мА, что означает величину тока, протекающего по этой цепи.

Поначалу измерение тока может быть трудным, но немного потренировавшись, вы быстро справитесь с этим.

Как измерять сопротивление с помощью мультиметра

Чтобы настроить мультиметр для измерения сопротивления, подключите черный щуп к COM-порту, а красный щуп к порту с маркировкой Ω. Выберите параметр сопротивления, отмеченный на циферблате, и выберите диапазон, в котором, по вашему мнению, находится ваш резистор.

Для измерения сопротивления просто поместите щупы на резистор. Это особенно полезно, если вам трудно (или неудобно) читать цветовые коды на резисторе.

Пример: Измерение сопротивления резистора

Попробуем измерить сопротивление резистора 220 Ом.

Обратите внимание, что если вы хотите измерить сопротивление резистора, вам необходимо (в большинстве случаев) удалить его из цепи. В противном случае другие компоненты схемы могут повлиять на показания.

Поскольку мы ожидаем 220 Ом, диапазон 200 немного занижен. Так что выбирайте диапазон 2000. Затем поместите щуп с каждой стороны резистора для измерения.

Измеритель отобразит одно из трех значений: 0,00, 1 или фактическое значение резистора.

• В нашем случае мультиметр показывает 221, что означает, что этот резистор имеет значение 221 Ом
• Если мультиметр показывает OL, он перегружен. Вам нужно будет попробовать более высокий режим, такой как 20k.
• Если мультиметр показывает 0,00 или почти ноль, то вам придется понизить режим до 200 Ом.

Вопросы?

У вас есть вопросы по использованию мультиметра? Дайте мне знать в разделе комментариев ниже!

Дополнительные учебные пособия по сборке схем

Онлайн-курс по основам работы с цифровыми мультиметрами

Если вы или ваша компания ищете способы приобрести дополнительные навыки работы с электричеством, обратите внимание на этот двухчасовой онлайн-курс по основам работы с цифровыми мультиметрами от Fluke. Мы разработали этот курс, чтобы помочь пользователям мультиметров получить больше от своих приборов. Независимо от того, используете ли вы мультиметр для базовой электромонтажной и пуско-наладочной работы, ремонта и устранения неполадок или в личных целях, информация из этого курса поможет вам выполнить работу.

Использовать мультиметр для измерения напряжения довольно просто, если соблюдать меры предосторожности, но как насчет остальных функций на циферблате? Даже самые продвинутые клиенты Fluke часто считают, что в их измерителе есть аспекты, которые они могли бы использовать лучше.

Цель

В ходе этого 2-часового онлайн-курса вы узнаете:

• Стандартные функции и их назначение
• Символы измерений и их применение
• Когда использовать расширенные режимы
• Принадлежности
• Технические характеристики и важная информация

ПРИМЕЧАНИЕ. Сертификат об окончании этого курса не предоставляется. Они также соответствуют отраслевым рекомендациям по обучению использованию электрических контрольно-измерительных приборов. В шести уроках используются повествование, видео, интерактивные задания и иллюстрации, чтобы познакомить вас с режимами и приложениями мультиметра.

Посмотрите это видео, чтобы ознакомиться со стилем обучения и участия в курсе. В Fluke мы проводим наши онлайн-курсы в соответствии с теми же высокими стандартами качества, которые наши клиенты ожидают от имени Fluke.

Для кого предназначен этот курс

Этот курс предназначен для специалистов по электрике и техническому обслуживанию, а также для всех, кто хочет научиться лучше использовать цифровые мультиметры. Курс также может быть способом документирования знаний для работодателей или профсоюзов. Участники, проходящие курс, получат наибольшую пользу, если у них будет практическое понимание теории электротехники и требований электробезопасности.

Предварительные условия

Нет*

Получить этот курс

*Курс «Основы цифрового мультиметра» включает ссылки на основы теории электротехники, пояснения и другие вспомогательные ресурсы или материалы, содержащиеся в бесплатном онлайн-курсе Fluke Electrical Measurement Safety. Мы рекомендуем начать с прохождения курса «Безопасность электрических измерений». Проходной балл рекомендуется, но не обязателен для продолжения этого курса.

Этот курс предназначен только для информационных целей. Содержание этого курса не может заменить надлежащее обучение и внедрение отраслевых стандартов, применимых к обслуживанию и тестированию электрического и механического оборудования.

Вы должны внимательно изучить и следовать требованиям OSHA, NFPA и другим нормативным требованиям, инструкциям производителей оборудования и процедурам безопасности вашей компании при проведении любых испытаний или обслуживания электрического и механического оборудования.

Демонстрации в рамках этого курса проводились обученными профессионалами в контролируемой среде.

Не пытайтесь вызвать дуговое замыкание, вспышку дуги или любые другие условия, которые потенциально могут повредить инструменты или оборудование для электрических испытаний или иным образом создать повышенный риск получения травмы.
