Что можно измерить мультиметром в автомобиле

Современные автомобили, как инжекторные, так и дизельные, напичканы электроникой и все чаще для ремонта, настройки режимов, если движок стал тянуть плохо или раздражает постоянно горящая индикаторная лампа, говорящая, что в системе присутствуют неполадки, приходятся обращаться на СТО.

И это правильно. Как раньше, когда можно было что-то подкрутить проволокой, постучать молотком, протереть прерыватель системы зажигания, если старый Москвич попал в яму с водой, и поехал дальше, не получится.

Но в ряде случаев, за диагностику и дорогостоящий ремонт не всегда есть смысл платить немалые деньги, если можно обойтись своими силами. И знаниями.

Тем более что недобросовестные мастера могут найти неисправности, которых не было.

Понадобятся конечно измерительные приборы, причем в большинстве случаев можно обойтись недорогим мультиметром. Переплачивать за сверхточность, дорогущий бренд или защиту корпуса от напряжения в 1000 Вольт не имеет смысла.

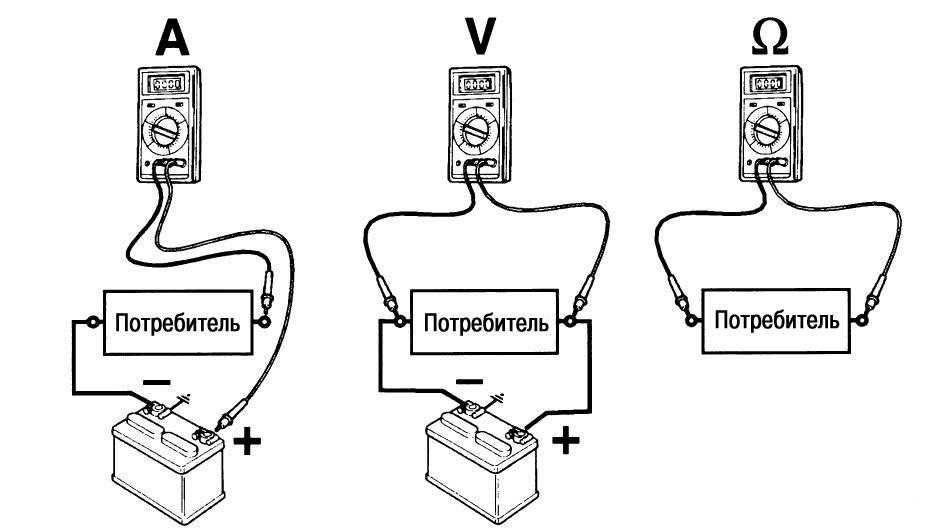

Что можно измерить и протестировать ?

1. Аккумуляторная батарея. Машина может кашлять и чихать в дороге из-за забитых форсунок или неверно выставленного угла опережения зажигания, но без неработающей батареи, двигатель просто не заведется.

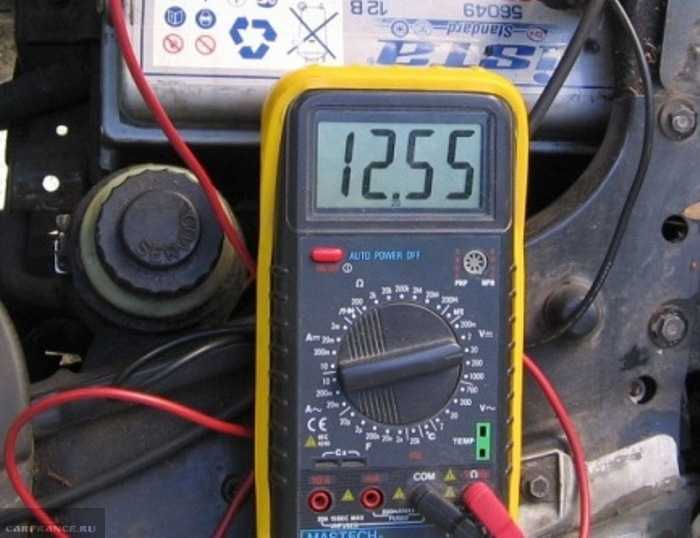

   ✓ Постоянное напряжение на клеммах. И дело не только в питании стартера в момент запуска. Батарея снабжает энергией все устройства в машине, когда двигатель не работает: от сигнализации до аварийки. Да и во время работы ДВС, в зависимости от частоты вращения ротора генератора, числа подключенных потребителей, аккумулятор принимает или отдает заряд, при правильно функционирующем реле-регуляторе.

   ✓ Токи утечки. Если даже батарея новая, заряжена и имеет минимальный ток саморазряда, то не исключено, что в цепи присутствует масса неизвестных паразитных нагрузок, которые медленно, но верно потребляют драгоценные ампер-часы. И мы об этом не знаем, до тех пока одним утром, особенно при длительном перерыве, стартер, сделав пару слабых оборотов, останавливается.

   А это надого. Пока зарядное устройство не восстановит силы батареи. Может сорваться важная встреча или поездка на отдых будет отложена на несколько часов.

   Что может быть причиной ?
   Мы не берем явные ошибки забывчивости, типа оставленных включенных подфарников или играющую магнитолу.
   Хотя даже слабенький светодиод в последней тоже “поедает” заряд.
   Это пусть незапланированные, но “предсказуемые нагрузки”.
   А мы говорим о внеплановых.

   Обычно токи утечки вызываются плохой изоляцией и влажностью. Установить “виновника” можно методом исключения.

   Но первый этап перед этим – измерить ток утечки и оценить, насколько он велик. Для этого два щупа подключаются последовательно между положительной снятой клеммой, от которой и питается вся энергосистема автомобиля и соответствующим выводом батареи.

   Можно конечно использовать стандартные остроконечные щупы, но еще лучше купить тестерный набор или специальные насадки на щупы для мультиметра с зажимами типа крокодил, которые:

   • во-первых, своими зубчиками обеспечат хороший электрический контакт;
   • во-вторых, освободят нам обе руки для других манипуляций.

   В 99% случаев предела измерений прибора, обычно это 10 А (реже 20 А), достаточно. Больше и не должно быть. Иначе это как правило явно аварийная ситуация. Но не всегда. Если вентилятор охлаждения радиатора продолжает вращаться после остановки двигателя, его электромотор может потреблять и 30 Ампер, пока не отключится по сигналу датчика. Но этот опять же не наш случай. Мы измеряем токи утечки, когда все потребители отключены. А для проверки потребления мощного вентилятора, понадобится другой инструмент, например токовые клещи постоянного тока.
2. Обрыв и короткое замыкание.

   Часто встречающиеся неисправности. Здесь следует различать постоянную проблему и “летучую”, появляющуюся время от времени. Последнюю обнаружить значительно сложнее.

   И есть еще несколько частных случаев:

   Не плотный контакт в винтовом или болтовом соединении, когда кольцевая или вилочная клемма сидит неплотно и достаточно подтянуть разъем отверткой или гаечным ключом в зависимости от типа крепления

   Окисление, грязь, масло, жир, т. е. материалы, не проводящие ток

   Ржавчина в местах крепления к кузову. Та же “масса” может плохо контачить

   В этом варианте необходимо переключаться в режим омметра или даже воспользоваться старым стрелочным аналоговым тестером. Важно не столько само значение сопротивления, а решение бинарной задачи – есть электрический контакт или нет.

   ❗ Важное замечание. Все цепи должны быть обесточены !

   Лучше конечно сбросить клемму с АКБ для гарантии.

   Короткое замыкание возникает как правило из-за нарушения сопротивления изоляции кабеля – оболочка с годами как правила становится твердой, крошится. Плюс воздействие воды, грязи, бензина, масла, тормозной жидкости и т.д.

   На производстве для измерения сопротивления изоляции кабелей электрики пользуются мегаомметром, но в автомобиле это не нужно: измерять целостность цепи, а также воспользоваться простым методом визуального контроля.

   Хуже, если целый жгут из десятков проводов в кабельных стяжках, и где-то внутри одного из них коротит.

   Может быть, хотя и реже – излом провода, который совершенно не заметен во внешне целой изоляционной оболочке.

   Варианты решения: пайка паяльником (скрутка не желательна, ну только если не облудить проводки пропоем и опять же спаять). Если придется вырезать кусок поврежденного провода, придется воспользоваться кусачками. Поврежденные места тщательно изолируем изоляцией. Желательно по месту соединения изолентой пройтись горячим жалом, чтобы лента не размоталась. Второй вариант – “упаковать” отремонтированный участок в термоусадочную трубку. А чтобы термоусадка прочно “села”, достаточно зажигалки.

   Кстати, если до розетки далеко, можно купить паяльник с питанием на 12 или 24 Вольта, подключаемый в автомобильный прикуриватель. Он же пригодится и в дороге. Альтернатива – портативная мини газовая горелка с паяльной насадкой.

   В большинстве своем сгоревшие предохранители выявляются путем непосредственного осмотра, когда явно виден расплавленный проводок, хотя для подстраховки лучше приложить щупы и получить четкий ответ на дисплее.

   А вот для проверки автомобильных реле, без мультиметра не обойтись. Прозванивается как силовая цепь коммутации нагрузки, чтобы убедиться, что контакт замыкается при подаче управляющего напряжения, так и проверяется сама обмотка на обрыв. Хотя теоретически может быть и межвитковое замыкание.

3. Проверка генератора.

   Замеряется напряжение на выходе. Здесь несколько моментов.

   • напряжение может отсутствовать;
   • может присутствовать постоянная и переменная составляющая;
   • напряжение может быть выше или ниже нормы.

   Если есть опыт (хотя практически всю информацию по разборке генератора можно найти сейчас в пособиях), можно генератор разобрать и проверить p/n переходы диодов.

Опубликовано: 2020-02-04 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Как найти утечку тока в автомобиле мультиметром: инструкции

Проверка утечки тока мультиметром в автомобиле — это процедура, которую важно выполнять не только для машин с большим сроком эксплуатации. Водитель каждого авто может столкнуться с ситуацией, когда АКБ вроде бы заряжена, но однажды движок не может заработать из-за того, что она всё-таки села. Одна из причин — как раз утечка тока. Конечно, чаще всего она наблюдается у подержанных машин, потому что наши дорожные условия далеки от идеала, в результате чего слой изоляции проводков перетирается, гнёзда подключения окисляются. С помощью мультиметра вы сможете определить цепь потребления и тот элемент, который даже в нерабочем состоянии садит автомобильный аккумулятор. Сделать это не трудно, тем более что мы расскажем вам всё о том, как найти утечку тока в автомобиле мультиметром.

Contents

• 1 Всякая ли утечка — плохо?
• 2 Как найти утечку тока в автомобиле мультиметром: проверяем аккумулятор
  • 2.1 Измеряем общий ток
    • 2.1.1 Как померить ток утечки мультиметром в автомобиле
  • 2.2 Поэтапно отключаем потребители
• 3 А что дальше?
  • 3.1 Вопрос — ответ

Всякая ли утечка — плохо?

Утечкой тока называется незапланированный ток, протекающий в электроцепи. Идеальные значения утечки – нулевые, но это не значит, что любая цифра выше 0 — плохо.

Современные автомобили «напичканы» самыми разными приборами: сигнализация, часы, память ЭБУ (электронного блока управления) и многое другое подключено к сети и потребляет электрическую энергию, причем не время от времени, а постоянно. Например, когда авто не работает, начинают функционировать охранные системы. Значит, какая-то утрата электроэнергии, то есть утечка тока, приемлема, главное, чтобы значения не были выше нормы.

Такую норму можно представить как постоянную величину, то есть её можно высчитать, просуммировав потребление каждого элемента в бортовой сети. Представим, что охранная система берет максимум 20 мА, часы 1мА и т.д. Суммарная цифра может доходить до 80 мА (0,08А), но всё зависит от определённого авто.

Например, в легковых машинах к нормальной можно отнести утечку тока максимум в 40мА, если функционирует лишь штатная электроника. При установке дополнительных устройств допустимое значение увеличивается до 80. Сюда как раз относятся колонки, нештатная сигнализация и т.п.

После прочтения этой статьи вы сможете самостоятельно понять, как обстоят дела с вашим автомобилем.

Как найти утечку тока в автомобиле мультиметром: проверяем аккумулятор

Всё, что нужно иметь под рукой: исправный измерительный прибор и гаечный ключ. Тестер должен проверять токи, величина которых минимум 3-5А. Большая часть современных цифровых мультиметров измеряет постоянные токи до 10А, аналоговые до 3А.

Пользоваться мультиметром легко, но советуем прочитать инструкцию по применению к вашей модели, потому что обозначения и другие моменты могут отличаться.

Измеряем общий ток

Зажигание должно быть отключено. Перед поиском утечки сделайте всё так, как если бы ставили машину на стоянку:

1. Выключите потребители: кондиционер, лампочки и т.п.
2. Отключите зажигание.
3. Активируйте систему охраны при её наличии.
4. Хорошо закройте все двери, но оставьте открытым АКБ. Советуем оставить опущенным одно стекло, если вдруг из-за тестирования батареи случайно сработают замки на дверях.

Как померить ток утечки мультиметром в автомобиле

1. Настроить мультиметр: выбрать функцию проверки постоянного тока и наибольший предел измерений. Например, если на вашем тестере есть 10А, скорее всего, это будет максимум, его и выбирайте.
2. Отсоединить от аккумуляторной батареи клемму со знаком “-”.
3. Подключить плюсовой щуп тестера к снятой клемме.
4. Минусовой щуп (черный) присоединить к минусовой клемме аккумулятора. Получится, как на фото:

Если вы увидели цифру со знаком минус, значит, у вас неправильная полярность, но само значение реальное. Можете просто поменять провода местами.

После подключения смотрим на экран и наблюдаем за цифрами.

Не подключайте тестеры к “-” и “+” на аккумуляторе, иначе получится короткое замыкание. Для машины ничего страшного, а вот мультиметр перестанет работать из-за сгоревшего предохранителя.

Чтобы не держать наконечники тестера своими руками, используйте фиксаторы “крокодил”.

Помните, что, после подключения измерительного прибора включать бортовое оборудование не стоит: ток, который потребляется им, может быть выше максимального диапазона измерения мультиметра, из-за такой нагрузки он сгорит.

Можно проверять и снимать плюсовую клемму автомобильного аккумулятора. Для измерений разницы нет. Но, если осуществлять проверку через положительную клемму и в ходе измерений она соскочит и коснётся корпуса, будет очень нехорошо!

Предположим, на дисплее мультиметра мы увидели цифру 0,44А. Переводим в миллиамперы и получаем 440 мА. Это значение сильно превышает норму, что плохо для АКБ, которая быстро разрядится в случае простоя машины.

Но замер тока утечки мультиметром ещё не завершён. Ничего не снимая, не переключая, нужно подождать минут 5-10. Это связано с тем, что не все узлы автомобильного интеллектуального оборудования снижают потребление энергии сразу после отключения зажигания. Если прошло около десяти минут, но утечка тока осталась прежней, проблема точно есть, необходимо искать причину.

Полезное видео о том, как измерить мультиметром ток утечки в автомобиле:

Поэтапно отключаем потребители

Теперь настало время узнать, как замерить утечку тока в автомобиле мультиметром, чтобы найти опасный потребитель или убедиться, что точно всё в порядке?

Процесс по сути тот же. Режим и диапазон измерений на мультиметре прежние, ничего менять не нужно! Подключение осуществляется таким же способом, но теперь источник потребления нужно исключить из цепи бортовой сети. То есть нештатное оборудование по очереди отключается, при этом нужно смотреть на показание тестера: вынимаете с блока питания все плавкие вставки, если при снятии какого-то предохранителя цифра на дисплее мультиметра опустилась до нормы, значит, вы обнаружили утечку. Теперь остаётся устранить её, для этого внимательно проверьте каждый участок цепи: проводки, клеммы и т.п.

Если вы сняли все предохранители, а значения тестера не поменялось, придётся проверять всю систему проводки: изоляцию, контакты и т.п. Протестируйте генератор и дополнительные потребители: охранные, музыкальные системы и т.п. Часто именно они вызывают утечку.

Главное, не забывайте, что мерить нужно при заглушенном движке!

Важное видео о том, как проверить ток в автомобиле мультиметром и не только:

Рекомендуем начать искать утечку с нештатных приборов. Объясняется это тем, что для него часто нет штатных мест в машине, в результате чего самоделкины прикручивают приборы в подходящие по их мнению места. И это имеет право на существование, ведь хозяин-барин. Но порой некоторые действия вызывают проблемы, в частности, утечку тока.

А что дальше?

Если с нештатным оборудованием всё в порядке, и оно не вызывает утечки, нужно отключать приборы, которые установил производитель. Делать это важно аккуратно. Впрочем, всегда можно отдать своё авто на диагностику специалистам. Упрощает процесс предохранительная колодка, которая по обыкновению имеется в каждом автомобиле. Несмотря на разницу колодок в разных моделях машин их суть работы одинакова: каждый предохранитель отвечает за определённые приборы. Подробности есть в электросхеме вашего автомобиля.

Надеемся, наша статья о том, как мультиметром проверить на утечку тока аккумулятор, была вам полезна. В блоге есть много полезных статей о том, как проверять тестером напряжение и другие параметры в разных приборах.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как найти утечку тока в автомобиле цифровым мультиметром?

Имя: Даниил

Ответ: Для этого можно сначала измерить общий ток, а затем, при выявлении утечки, выполнить поэтапное отключение потребителя для выявления проблемного источника. На мультиметре выбирается функция амперметра и максимальный предел измерения, обычно это 10А.



Вопрос: Как проверить утечку аккумулятора обычным мультиметром прямо на автомобиле?

Имя: Артём

Ответ: После подготовки, в которую включается отключение зажигания, нужно настроить мультиметр: выбрать функцию проверки постоянного тока и наибольший предел измерений. После этого важно правильно подключить провода тестера к АКБ.



Вопрос: Как поэтапно замерить утечку тока в автомобиле мультиметром?

Имя: Камиль

Ответ: Подключение осуществляется таким же способом, как при измерении общего тока, но теперь источник потребления нужно исключить из цепи бортовой сети. То есть нештатное оборудование по очереди отключается, при этом нужно смотреть на показания тестера.



Вопрос: Как быстро измерить ток утечки в автомобиле мультиметром?

Имя: Егор

Ответ: Для точных результатов вам понадобится около 10 минут. После подключения мультиметра к АКБ нужно выждать 5-10 минут. Это связано с тем, что не все узлы автомобильного интеллектуального оборудования снижают потребление энергии сразу после отключения зажигания.



Вопрос: Как правильно померить ток утечки мультиметром?

Имя: Матвей

Ответ: Вот что нужно сделать перед использованием мультиметра: выключить потребители (кондиционер, лампочки и т.п.), отключить зажигание, активировать систему охраны при её наличии, хорошо закрыть двери. Советуем оставить опущенным одно стекло, если вдруг из-за тестирования батареи случайно сработают замки на дверях.



Как пользоваться мультиметром в машине?

Отделы:

Вы можете использовать мультиметр, чтобы выяснить, что не так с электрической системой вашего автомобиля. В большинстве случаев, если вы проверяете напряжение и непрерывность, вы можете выяснить, откуда возникла проблема. Эта статья покажет вам, как использовать мультиметр на автомобиле.

Во-первых, убедитесь, что мультиметр не включен. Затем подключите положительный провод к положительной клемме аккумулятора. Подключите отрицательный провод к металлической детали на раме автомобиля. Последний шаг — включить мультиметр и прочитать результаты. Если он говорит 0 вольт, это означает, что электричество не проходит по цепи. Если напряжение 12 вольт и более, то в цепи есть ток.

Мультиметр может быть полезен, если вы не можете понять, что не так с электрикой вашего автомобиля. Вы сможете устранить многие распространенные проблемы с электричеством самостоятельно, если проверите напряжение и непрерывность.

Как пользоваться мультиметром в автомобиле

Выявление проблем с электрикой автомобиля:

Мультиметр может помочь вам выяснить, что не так с электрической системой вашего автомобиля, если она вызывает у вас проблемы. Мультиметр — это инструмент, который измеряет напряжение, силу тока и сопротивление электрической цепи. Вы можете узнать, что не так с электрической системой вашего автомобиля, протестировав различные ее части.

Как проверить автомобильный аккумулятор с помощью мультиметра?

Если вы похожи на большинство людей, вы, вероятно, не думаете о своем автомобильном аккумуляторе, пока не становится слишком поздно. Когда это происходит, вы понимаете, что нужно что-то менять. Однако замена автомобильного аккумулятора стоит дорого, и вы можете избежать необходимости делать это, часто проверяя его.

Лучший инструмент для проверки автомобильного аккумулятора — мультиметр. Проверить аккумулятор автомобиля с помощью мультиметра очень просто. Он прост в использовании, он может сэкономить вам много денег в долгосрочной перспективе.

Вот как проверить автомобильный аккумулятор с помощью мультиметра:

1. Установите мультиметр в режим «Постоянный ток».

2. Подсоедините положительный провод мультиметра к положительной клемме автомобильного аккумулятора.

3. Подключите отрицательный провод мультиметра к отрицательной клемме автомобильного аккумулятора.

4. Измерьте мультиметром. Если показание составляет 12 вольт или выше, автомобильный аккумулятор находится в хорошем рабочем состоянии. Если оно меньше 12 вольт, пора его заменить.

5. Выключите мультиметр и отсоедините провода от клемм.

Регулярное тестирование автомобильного аккумулятора может продлить срок его службы и сэкономить деньги на ремонте в будущем. Не ждите, пока ваша батарея полностью разрядится, чтобы увидеть, насколько хорошо она работает. Возьмите мультиметр и поэкспериментируйте с ним сегодня.

Как проверить лампу фары с помощью мультиметра?

Фары автомобиля являются важным элементом безопасности. Поэтому важно убедиться, что они находятся в хорошем состоянии. Мультиметр — это инструмент, который вы можете использовать для проверки состояния ваших фар.

 Во-первых, вы должны найти заземляющий провод. Обычно это один из двух или трех проводов, соединяющих разъем с фарой. Заземляющий провод — это любой провод, подключенный к шасси. Как только вы нашли заземляющий провод, переключите мультиметр на настройку сопротивления, чтобы проверить его.

Для этого подключите один щуп мультиметра к проводу заземления, а другой щуп к отрицательному выводу автомобильного аккумулятора. Если связь между этими двумя точками разорвана, заземляющий провод оборван и должен быть заменен. Часто проверяйте свои фары, чтобы убедиться, что они все еще работают должным образом и обеспечивают вашу безопасность на дороге.

Как с помощью мультиметра проверить, не перегорел ли предохранитель?

Существует два способа использования цифрового мультиметра, чтобы определить, не перегорел ли предохранитель. Сначала установите мультиметр в режим непрерывности и подключите выводы к обеим сторонам предохранителя. Если предохранитель сработает, мультиметр издаст звук. Если предохранитель перегорел, звуковой сигнал не сработает.

Второй способ использования цифрового мультиметра для определения перегоревшего предохранителя заключается в использовании настройки Ом. Для этого установите мультиметр на настройку Ом и прикоснитесь одним проводом к одной стороне предохранителя, а другим проводом к другой стороне предохранителя. Если предохранитель исправен, мультиметр покажет низкое сопротивление. Если предохранитель перегорел, мультиметр покажет высокое сопротивление.

Вы также можете использовать аналоговый мультиметр, чтобы проверить, не перегорел ли предохранитель, но он не так точен, как цифровой мультиметр. Чтобы использовать аналоговый мультиметр, вы должны установить его на настройку непрерывности и прикоснуться одним проводом к одной стороне предохранителя, а другим проводом к другой стороне предохранителя. Если есть непрерывность, стрелка мультиметра будет двигаться. Стрелка не будет двигаться, если ничто не останется прежним.

Использование мультиметра для проверки перегорания предохранителя — это быстрый и простой способ определить, нужно ли вынимать предохранитель из корпуса. Это может быть полезно, если вы не можете добраться до задней части панели предохранителей или не знаете, какой предохранитель управляет какой цепью. Всегда будьте осторожны при работе с электрическими цепями и убедитесь, что питание цепи отключено, прежде чем использовать мультиметр для ее проверки.

Как использовать мультиметр на автомобильном генераторе?

Мультиметр — это инструмент, который необходим каждому автовладельцу и механику. Вы можете использовать его для проверки системы зарядки автомобиля, напряжения и тока. Используя мультиметр на генераторе автомобиля, вы можете убедиться, что он работает правильно, и избежать проблем в будущем.

Использование мультиметра на автомобильном генераторе:

1. Убедитесь, что мультиметр выключен.

2. Установите мультиметр на настройку «DC volts».

3. Подсоедините черный провод мультиметра к отрицательной (-) клемме генератора.

4. Подсоедините красный провод мультиметра к положительной (+) клемме генератора.

5. Включите мультиметр и снимите показания.

6. Сравните показания с напряжением, указанным на этикетке генератора.

7. Если показание меньше указанного на этикетке, возможно, неисправен генератор.

8. Если показание выше значения, указанного на этикетке, возможно, возникла проблема с аккумулятором или системой зарядки.

Вы можете убедиться, что генератор автомобиля работает правильно, проверив напряжение и силу тока с помощью мультиметра. Это может помочь вам избежать проблем в будущем.

Часто задаваемый вопрос:

Как настроить автомобильный мультиметр?

Чтобы узнать, сколько электроэнергии вырабатывает автомобильный аккумулятор, установите мультиметр на «20 вольт». Это наиболее часто используемая настройка измерения напряжения в автомобилях. Проанализируйте руководство пользователя, прилагаемое к мультиметру.

Как можно использовать мультиметр для обнаружения короткого замыкания в автомобиле?

Существует несколько способов использования мультиметра для обнаружения короткого замыкания в автомобиле. Один из способов — проверить схему, чтобы увидеть, насколько хорошо она работает. Для этого отсоедините плюсовой провод от аккумулятора и положите плюсовой щуп мультиметра на сторону нагрузки предохранителя. Отрицательный щуп должен быть надет на отрицательный конец батареи. В случае короткого замыкания загорится контрольная лампочка или мультиметр издаст звуковой сигнал.

Мультиметр также можно использовать для обнаружения короткого замыкания путем измерения падения напряжения в цепи. Подключите положительный щуп мультиметра к одному концу цепи, а отрицательный щуп к другому концу. Если напряжение сильно падает, значит, где-то в цепи короткое замыкание.

Если вы считаете, что произошло короткое замыкание, но не знаете, где оно, вы можете использовать процесс исключения, чтобы сузить местонахождение. Для этого вам придется вынимать каждую часть схемы по одной и проверять, работает ли схема. Когда тест на непрерывность не пройден, короткое замыкание будет вызвано частью, которая не прошла тест.

Когда вы найдете деталь, вызывающую короткое замыкание, вы можете либо заменить ее, либо починить, в зависимости от того, что вам нужно сделать.

Можно ли проверить автомобильный аккумулятор мультиметром?

Да, проверить автомобильный аккумулятор с помощью мультиметра несложно. Это быстрый и простой тест, чтобы проверить, правильно ли работает ваша батарея. Просто выберите правильную настройку на мультиметре, затем подключите щупы к нужным клеммам аккумулятора. Состояние батареи хорошее, если показания находятся в пределах нормы. Если нет, то может потребоваться замена.

Заключение:

Мультиметры — это инструменты для электрических испытаний, которые используются для измерения напряжения, силы тока и сопротивления. Вы можете использовать их для проверки аккумулятора автомобиля, предохранителей, проводки и других компонентов. Мультиметры можно приобрести в большинстве интернет-магазинов, таких как Kaiweets. , но прежде чем использовать один, прочтите инструкцию. При проверке напряжения всегда подключайте красный провод мультиметра к положительной клемме компонента. Черный провод должен быть подключен к отрицательной клемме. При проверке тока всегда подключайте черный провод мультиметра к отрицательной клемме компонента. Красный провод должен быть подключен к положительной клемме. При проверке сопротивления всегда подключайте красный провод мультиметра к одному концу проверяемого резистора. Другой конец резистора следует подключить к черному проводу. Всегда отсоединяйте выводы мультиметра от объекта, который вы тестируете, прежде чем проводить какие-либо измерения.

Как проверить электрическую цепь автомобиля с помощью мультиметра — OsVehicle

Вы можете использовать мультиметр для проверки электрической цепи автомобиля , предварительно установив мультиметр на правильную настройку для измерения напряжения постоянного тока. Затем вы подключаете положительный вывод мультиметра к положительной клемме батареи, а отрицательный вывод мультиметра к отрицательной клемме батареи. Наконец, вы заводите машину и наблюдаете за показаниями мультиметра.

Эта статья научит вас, как проверить проводку в вашем автомобиле с помощью мультиметра. Найти неисправный провод — самая сложная часть ремонта. Многие компоненты цепи проверяются с помощью мультиплексора. Когда счетчик показывает обрыв цепи или другие очень высокие показания, проводка выходит из строя, что требует замены провода. За исключением проводов, которые подключаются к конечному оборудованию, все провода должны быть подключены. Положительный провод должен быть подключен к положительному красному щупу, а черный провод должен быть подключен к металлической части корпуса. Запишите значение напряжения в свой блокнот. Проверьте напряжение на устройстве, к которому вы подключили провода, в инструкциях по автозаполнению, чтобы определить правильное напряжение.

Аналогичные механизмы можно использовать с мультиметром, настроенным на измерение непрерывности. После подключения батареи к предохранителю со стороны нагрузки, зажмите отрицательный щуп на отрицательной клемме батареи и отключите сторону нагрузки. В случае короткого замыкания загорится контрольная лампочка или мультиметр издаст звуковой сигнал.

Как проверить наличие напряжения в проводе с помощью автомобильного мультиметра?

Изображение взято с: https://truediy.net

При подключении к клемме заземления аккумулятора (вероятно, отрицательной клемме) вы должны включить свет, как если бы был применен обычный свет (ближний). Если вы используете один из трех проводов, убедитесь, что напряжение составляет 12 вольт. Возможно, вам придется изменить свой подход, если это сделают другие.

Проводимость обеспечивается широким спектром систем автомобиля за счет проводки и жгутов проводов. Вот иллюстрированная демонстрация того, как проверить целостность провода с помощью простого вольтметра в конкретной цепи. Чтобы определить проводку внутри двигателя, проверьте ЭБУ компьютера (блок управления двигателем). Для компьютерной проводки существует специальный цветовой код проводки, например желтый и зеленый yl/gn, что означает желтый цвет с зеленой полосой. Разъем отключен для проверки моторного масла, что звучит странно. Масло может просачиваться из датчиков, по проводке и в компьютер через высокопроизводительные двигатели, но это еще не доказано. Чтобы идентифицировать входящие провода, вы должны сначала получить доступ к проводке компьютера.

В этом случае мы сняли пластиковую крышку, окружающую разъем, и в большинстве случаев провода оголены. В этом случае учитываются восемь мест на каждом конце разъема, поэтому следует использовать правильное количество проводов. Убедитесь, что вольтметр установлен в омах. Провод будет протестирован, если его сопротивление равно 0,6, что соответствует теории проверки сопротивления. Если ваши показания в омах превышают 1,5, у вас могут быть проблемы с проводом, и вам потребуется новый. Во время тестирования попробуйте пошевелить провода, пока щупы неподвижны, чтобы имитировать вибрацию двигателя, что может помочь в обнаружении периодических коротких замыканий.

Как проверить мультиметром на обрыв провода?

Если все концы проводов соединены, подключите мультиметр к каждому из них. При подключении появится низкое показание мультиметра, если построена полная цепь и проблем нет. Если число «I» указывает на разрыв, это означает, что разрыв есть.

Как проверить провода под напряжением и целостность цепи

При проверке проводов под напряжением очень важно использовать устройство для проверки напряжения или тока, чтобы избежать потенциально опасных ситуаций. Если мультиметр настроен на Ом или непрерывность, следует использовать черный щуп, чтобы проследить провод до предполагаемого конца и проверить целостность цепи. Если мультиметр показывает, что присутствует «0» или «звуковые сигналы», то с проводом все в порядке и проблем с электричеством нет.

Какая настройка должна быть у автомобильного мультиметра?

Изображение получено с: https://googleusercontent.com

Циферблат мультиметра должен быть установлен на «20 вольт», если вы хотите проверить электрический выход от автомобильного аккумулятора . Однако перед использованием мультиметра необходимо снять с батареи все поверхностные заряды, чтобы обеспечить получение правильных показаний.

Проверка напряжения автомобильного аккумулятора

Если напряжение автомобильного аккумулятора низкое, рекомендуется заменить его. Аккумулятор автомобиля должен работать при напряжении около 12,6 вольт, когда он включен, но если оно падает ниже 5 вольт, его необходимо заменить. Проверка автомобиля 9Напряжение электрической системы 0003 — еще один способ определить наличие проблемы. При включении фар напряжение должно подняться примерно с 13,7 до 14,9 вольт.

Как проверить мощность и массу автомобиля с помощью мультиметра?

Изображение взято с: https://cookip.com

Чтобы проверить питание и массу автомобиля с помощью мультиметра, вам необходимо подключить положительный вывод мультиметра к положительной клемме автомобильного аккумулятора , а минусовой провод мультиметра к минусовой клемме автомобильного аккумулятора. После подключения проводов вам нужно будет установить мультиметр на настройку напряжения постоянного тока и проверить показания. Если показание составляет 12 вольт или выше, то питание и заземление автомобиля в порядке.

Если вы хотите понять динамику и качество звука динамиков и сабвуферов, у вас должно быть хорошее заземление. Допустимо считывать показания вольтметра, близкие к нулю. В статье ниже я рассмотрю некоторые из наиболее важных проблем, связанных с измерением земли в автомобиле, и покажу вам, как найти наилучшее место. Лучше всего подключить систему заземления вашего автомобиля к автомобильному аккумулятору. Возможно, потребуется использовать шасси или кузов автомобиля, в зависимости от того, насколько близко аккумуляторы расположены к клеммам автомобиля. Мультиметр является наиболее эффективным инструментом для тестирования и проверки различных точек заземления на шасси автомобиля. Нет необходимости учиться пользоваться мультиметром, чтобы точно измерить заземление в автомобиле. Если ваша точка заземления сильная, мультиметр покажет низкое сопротивление около нуля Ом. Самое важное, что вы можете сделать, это помнить о некоторых мерах предосторожности, например, не подключать оба мультиметр щупает к той же клемме аккумулятора.

Как проверить питание в электрической цепи

Если вы хотите проверить питание, убедитесь, что питание отключено как на горячей клемме, так и на клемме заземления. Питание включено, когда тестер освещает цепь.

Как проверить электрическую систему автомобиля с помощью мультиметра

Проверьте напряжение аккумулятора на клеммах, установив мультиметр на вольты. С помощью измерителя сопротивления Ом и щупов на каждом конце провода измерьте сопротивление высокотемпературного провода. Мультиметр — это простое устройство, которое может измерять напряжение, силу тока и сопротивление.

Как использовать мультиметр для проверки напряжения

Чтобы проверить напряжение с помощью мультиметра, сначала установите мультиметр на настройку напряжения. Затем прикоснитесь черным щупом к земле, а красным щупом к положительному напряжению. Затем мультиметр покажет напряжение.

Как проверить автомобильный жгут проводов

Чтобы проверить автомобильный жгут проводов, сначала отсоедините аккумулятор и отсоедините провод заземления. Затем используйте мультиметр, чтобы проверить целостность цепи между проводами. Если непрерывности нет, провод, скорее всего, поврежден и нуждается в замене. Наконец, снова подключите аккумулятор и провод заземления и проверьте электрическую систему автомобиля, чтобы убедиться, что она работает правильно.

Smithers потребуется личная информация, такая как ваше имя, почтовый/электронный адрес или номер телефона, чтобы предоставить вам индивидуальную информацию об услугах. Пока вы предоставляете свою информацию, Smithers сделает все возможное, чтобы она была точной и актуальной. Информация, которую мы получаем от вас на регулярной основе, используется в наших законных деловых целях, и мы можем делать это только с вашего разрешения. По словам компаний-членов Smithers, они обязаны защищать такую ​​информацию и соблюдать применимые законы о конфиденциальности. Вы даете согласие на обработку Smithers вашей личной информации в результате вашего согласия с этим уведомлением о конфиденциальности. Отправив электронное письмо на адрес [email protected], вы можете отозвать свое согласие в любое время, задать вопрос или задать вопрос.

Как исследовать возможную проблему со жгутом проводов

Если вы подозреваете, что жгут проводов неисправен, вы должны принять немедленные меры для его изучения. Когда вы проверите напряжение и сопротивление аккумулятора и провода в проводке, вы можете заметить, что что-то не так. Если в проводе есть короткое замыкание или обрыв, возможно, проблема вызвана передатчиком пробника мощности.

Как диагностировать проблемы с электрикой в ​​автомобиле

Есть несколько способов диагностики проблемы с электрикой в вашем автомобиле. Во-первых, проверьте все предохранители, чтобы убедиться, что они не перегорели. Если есть, замените их и посмотрите, решит ли это проблему. Если нет, вам может потребоваться проверить проводку, чтобы увидеть, нет ли каких-либо ослабленных соединений или изношенных проводов. Вы также можете проверить аккумулятор, чтобы убедиться, что он полностью заряжен. Если ни один из этих способов не решит проблему, вам, возможно, придется отвезти машину к механику для проверки.

Когда диагностический код вашего автомобиля мигает, вам может потребоваться сканер OBD2. Вы можете попытаться исправить это дома, если это несложно, но более серьезные проблемы должны решаться профессионалом. Если вы обнаружите ослабленную или корродированную проводку, обратитесь к механику. Можно водить машину с проблемами с электрикой, которые усугубят их и приведут к более дорогому ремонту. Проверьте следующие индикаторы, если вы подозреваете, что у вашего автомобиля проблемы с электрической системой. При появлении любого из этих симптомов рекомендуется как можно скорее проверить автомобиль.

Приложение Jerry: ваш универсальный магазин для ремонта автомобилей и страховых тарифов

Если в вашем автомобиле возникла проблема с электричеством, всегда лучше проверить ее как можно скорее. Почти наверняка вам придется заплатить только за диагностический тест после того, как ваш автомобиль осмотрит механик, и вы сможете сразу же приступить к планированию необходимого ремонта. С другой стороны, приложение Jerry может помочь вам сэкономить на страховке автомобиля. Это приложение предоставит вам оценки стоимости ремонта различные проблемы с автомобилем , а также информацию о тарифах автострахования в вашем регионе.

Проблемы с электричеством

В параграфе о проблемах с электричеством могут обсуждаться некоторые распространенные причины проблем с электричеством, такие как неисправность проводки, перегрузка цепей или неисправные розетки. В нем также могут обсуждаться некоторые симптомы проблем с электричеством, такие как мигающие огни, гудящие звуки или искры.
