Как пользоваться нагрузочной вилкой

При эксплуатации аккумулятора может возникнуть необходимость его диагностики. Замер напряжения не дает исчерпывающей информации о состоянии аккумулятора.

Для полноценной оценки необходимо знать, как аккумуляторная батарея ведет себя под нагрузкой. В этом помогает нагрузочная вилка — прибор,совмещающий в себе и вольтметр и заранее откалиброванную нагрузку. В современных реалиях популярность приобретают цифровые нагрузочные вилки, работа с ними сильно облегчает жизнь пользователя — количество расчетов сводится к минимуму и информация предоставляется более наглядно.

Нагрузочная вилка может содержать несколько нагрузочных спиралей для работы с разными нагрузками и типами аккумуляторных батарей.

Как правило один из контактов для подключения выполнен в виде провода большого сечения с зажимом типа крокодил, а второй в виде контактного штыря, закрепленного на корпусе вилки. Также на корпусе находится индикатор и средства управления, если вилка цифровая.

При работе вилка коммутирует большие токи (50-200А), вся мощность рассеивается на измерительных сопротивлениях — спиралях выделяется в виде большого количества тепла. Именно поэтому время использования вилки ограниченно секундами, а корпус вилки оборудован ручкой из теплоизоляционного материала.

Подготовка аккумулятора

Для оценки состоянии батареи аккумулятор необходимо зарядить и подождать несколько часов, чтобы выровнялась температура и плотность электролита. Рекомендуется продержать АКБ в электрическом покое 24 часа. После этого можно приступать к замерам.

Как пользоваться нагрузочной вилкой со стрелочным вольтметром

В качестве примера вилки мы будем использовать Нагрузочную вилку Орион НВ-01. В целом приведенная информация применима для любой нагрузочной вилки с аналоговым вольтметром.

Для начала необходимо произвести замер напряжения на холостом ходу, то есть с отключенными нагрузочными спиралями. Для этого зажим “крокодил” подключается к минусовой клемме аккумулятора, а измерительный щуп с маркировкой “В” на плюсовую клемму. Сохраняем показания. Первичная оценка заряженности аккумулятора расчитывается из таблицы:

Показания вольтметра, В	>12,7	12,5	12,3	12,1
Процент заряженности, %	100	75	50	25	0

Далее необходимо произвести замер под нагрузкой(с подключенными спиралями), для этого нужно подключить (наколоть) шуп вилки с буквой “Н” к плюсовой клемме АКБ. и удерживать около 5 секунд. Во время измерения через прибор протекает большой ток и выделяется много тепла, не удерживайте вилку более 5-9 секунд. Несоблюдение этой рекомендации может привести к выходу из строя нагрузочной спирали или привести к перегреву и возгоранию. В конце измерения необходимо снять показания вольтметра.
Для оценки заряженности аккумулятора используется следующая таблица:

Показания вольтметра, В	>10,2	9,6	9	8,4
Процент заряженности, %	100	75	50	25	0

Выводы о состоянии аккумулятора можно сделать, сопоставив полученные результаты. Если при первом измерении степень заряда аккумулятора определяется ниже нормы, то возможно он не полностью заряжен или возникло короткое замыкание в одной из банок батареи.

В случае, если показания второго измерения сильно отличаются от первого, то вероятно повреждены пластины аккумулятора и он не способен выдавать большие токи, Нужно предпринимать решение о его ремонте или замене.

Как пользоваться цифровой нагрузочной вилкой

Действия, необходимые для оценки состояния аккумулятора с помощью цифровой нагрузочной вилки очень похожи с использованием аналоговой вилки.
Рассмотрим работу нагрузочной вилки Орион НВ-04. Подготовка аккумулятора производится так-же, как и в млучае с обычной вилкой. Для начала необходимо измерить напряжение на холостом ходу, для этого нужно перевести прибор в режим вольтметра и отключить измерительные сопротивления. Клемму с “крокодилом” соединить с минусовой клеммой аккумуляторной батареи а измерительный щуп с плюсовой клеммой. Провести замер.

Для оценки состояния аккумулятора нужно измерить напряжение под нагрузкой, для этого необходимо подключить соответствующую измерительную спираль. И в режиме измерения напряжения подключить измерительный щуп к плюсовой клемме на 5 секунд. Измерение происходит автоматически и после окончания измерения прибор подаст звуковой сигнал. через несколько секунд появится числовое значение. Цифровая нагрузочная вилка может сохранять лог и автоматически расчитывать степень заряда, что довольно удобно – не нужно хранить таблицы и вести запись.

Стоит отметить, что все рекомендации по времени работы нагрузочной вилки в режиме измерений под нагрузкой актуальны абсолютно для всех типов приборов. Не забывайте читать инструкцию к Вашей нагрузочной вилке.

Как измерить температуру мультиметром?

Мультиметр (тестер) это специальное измерительное устройство, благодаря использованию которого пользователь может снимать показания с разнообразных электроприборов, проверять электрическую цепь на предмет ее целостности. Как правило, такими приборами активно пользуются радиолюбители, а также электрики во время проведения ремонта либо диагностики разнообразного электрооборудования. Однако в некоторых случаях, когда возникает острая необходимость, при помощи обыкновенного мультиметра, пользователь может проводить и снимать измерения температуры с разнообразных объектов либо веществ.

Зачем измерять температуру мультиметром

Такие измерительные приборы как мультиметры используются в роли термометров в тех случаях, когда необходимо провести измерения показателей температурного режима разнообразных объектов в сложных местах либо условиях. Например, при помощи такого прибора можно сделать замеры и снять показатели слишком горячих, разогретых твердых предметов, разнообразных ядовитых веществ, открытого пламени.

Кроме того, тестер позволяет измерить температуру разнообразных объектов, находящихся в труднодоступных местах. Стоит отметить, что мультиметр является прекрасной, более дешевой и доступной альтернативой для самостоятельного проведения простых замеров разнообразных объектов, по сравнению с дорогостоящими инфракрасными термометрами, работающими бесконтактным способом.

Чем мультиметр измеряет температуру

Для измерения показателей температуры при помощи мультиметра используется так называемая термопара, которая является своего датчиком холода, а также тепла. Она состоит из двух металлических кусков, которые соединяются между собой при помощи проводников. При нагреве этих металлических кусков до одинакового показателя, по проводнику начинает проходить ток. При этом следует отметить, что чем выше происходит нагрев между металлическими частями термопары, тем соответственно становится выше уровень напряжения.

Благодаря калибровке такой термопары пользователь может получить доступный термометр, который прекрасно подойдет для проведения замеров в агрессивной среде либо в небольших заглублениях, отверстиях. Подавляющее большинство тестеров способны измерять, снимать показатели температуры с объектов в пределах от -40 до 1000°С.

При покупке дешевых и недорогих тестеров, рекомендуется обращать внимание на качество термопары, которой штатно комплектуется устройство. Это обусловлено тем, что бюджетные модели оснащены тонкими проводами, которые при воздействии температуры выше +250°С начинают плавиться.

На заметку! Для измерения рекомендуется использовать не штатную, которая была в комплекте с устройством, а специальную термопару. Это обусловлено тем, что она способна делать замеры в более агрессивных условиях внешней среды.

Как измерить температуру мультиметром

Большинство современных моделей тестеров оснащаются штатной опцией (режимом) измерения показателей температуры. Как правило, такой режим обозначен специальной маркировкой, которая называется – «temp». Для того чтобы сделать замер к тестеру нужно подключить термопару и перевести его в режим работы «temp».

Затем ее кончиком нужно аккуратно прикоснуться к объекту, с которого снимаются показания. После этого все необходимые данные моментально будут отображены на дисплее прибора. Продолжительность контакта устройства с измеряемым объектом должна составлять около 2-3 секунд. Чтобы показания были максимально точными, кончик термопары должен плотно прилегать к измеряемому объекту.

Делать подобные замеры можно практически при помощи любой модели тестера. Однако при покупке такого устройства рекомендуется обращать внимание на его функционал, качество сборки. Лучше всего приобретать приборы, рассчитанные на замер широкого диапазона температуры, которые штатно, производителем оснащаются таким режимом измерения.

Только в этом случае пользователю не придется вносить никаких корректировок в работу устройства. Качественное устройство обладает таким функционалом как измерение уровня напряжения, снятие показателей силы тока в цепи,  а также сопротивления.

Как пользоваться вольтметром на 12-вольтовом

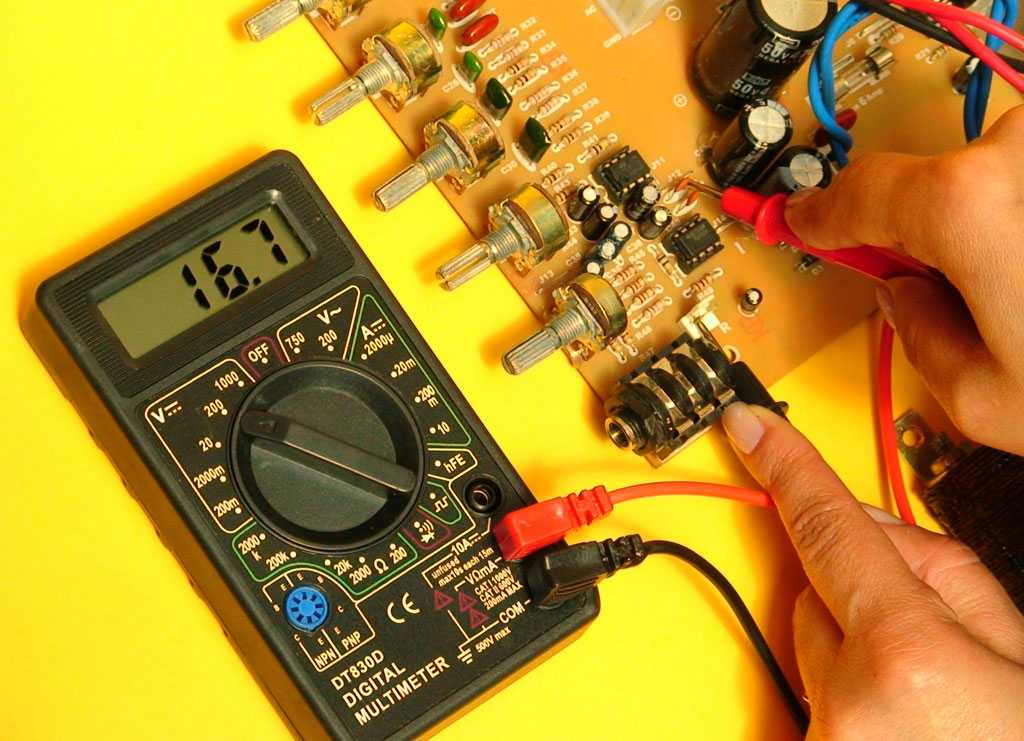

••• AndreyPopov/iStock/GettyImages

Обновлено 20 мая 2018 г.

Автор Chris Deziel

оборудование для газонов, поэтому, если вы собираетесь использовать вольтметр в любой 12-вольтовой системе или источнике питания, это наиболее вероятный кандидат. Хотя вы можете использовать для этого специальный вольтметр, вы, скорее всего, воспользуетесь мультиметром. Измерение напряжения является лишь одной из его функций. Другие измеряют сопротивление и ток, поэтому вам нужно выбрать соответствующую функцию на циферблате, а также соответствующую шкалу. Кроме того, вам необходимо соблюдать несколько простых мер предосторожности, главные из которых — носить защитные очки и избегать измерения напряжения на аккумуляторе, который был полностью заряжен менее чем за час до проведения измерения.

Настройка циферблата

Выбор циферблата на мультиметре разделен на три группы. Одним из них является сопротивление, которое часто обозначается заглавной греческой буквой омега (Ω), а другим является ток, который обычно обозначается заглавной буквой А (ампер). Вам нужно напряжение, обозначенное буквой V. В группе напряжения вы найдете несколько настроек, представляющих прогрессию чувствительности от 200 милливольт (мВ) до 500 вольт. Выбор циферблата может также включать настройки напряжения постоянного и переменного тока. Напряжение постоянного тока обозначается прямой линией или вообще не обозначается, а напряжение переменного тока обозначается волнистой линией. Чтобы измерить напряжение в системе 12 В, вам нужно повернуть циферблат, чтобы выбрать напряжение постоянного тока в диапазоне 20 В.

Измерение статического напряжения

Перед измерением напряжения на аккумуляторе рекомендуется отключить его от цепи, отсоединив аккумуляторные кабели. Это сводит к минимуму вероятность того, что блуждающий ток повлияет на ваше чтение. Вставьте красный провод, который входит в комплект прибора, в порт VΩ, а черный провод — в общий (COM) порт. Прикоснитесь черным щупом к отрицательной (-) клемме аккумулятора, а красным щупом к положительной (+) клемме. Обратите внимание на показания счетчика. Он показывает напряжение между клеммами аккумулятора. Если батарея в порядке, показание должно быть выше 12 вольт. Оно должно быть где-то между 12,8 вольт (полностью заряженный) и 12,1 вольт (заряженный на 50 процентов). Батарея не заряжена и может быть неисправна, если показания 11,9.вольт или ниже.

Измерение начального напряжения и проверка системы зарядки

Вы можете провести два других теста напряжения на аккумуляторе 12 В, питающем мотоцикл или газонокосилку. Для этого вам понадобятся зажимы типа «крокодил» на проводах вольтметра или помощник. Чтобы проверить пусковое напряжение, подключите кабели аккумуляторной батареи, а затем держите провода на клеммах, пока включаете зажигание. Это нормально, когда напряжение падает, но оно не должно опускаться ниже 9,5 вольт. Если это так, батарея должна быть заменена.

Чтобы проверить систему зарядки, держите провода вольтметра на клеммах аккумуляторной батареи, пока вращаете двигатель примерно до 3000 об/мин. Напряжение должно подняться до значения от 13,8 до 14,5 вольт, что является минимальным напряжением, необходимым для зарядки типичной 12-вольтовой батареи. Если счетчик не показывает такое большое напряжение, ищите проблему в системе зарядки.

Статьи по теме

Ссылки

• Yuasa: Как проверить аккумулятор на 12 В и систему зарядки?
• Научные друзья: как пользоваться мультиметром

Об авторе

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук. Он преподавал естественные науки, математику и английский язык в университете на своем родном языке. Канаде и в Японии. Он начал писать онлайн в 2010 году, предлагая информацию на научные, культурные и практические темы. Его работы охватывают науку, математику, обустройство дома и дизайн, а также религию и восточное искусство исцеления.

Как использовать мультиметр для проверки розетки 220 В (шаг за шагом)

Для работы различных электрических устройств требуется различное количество энергии.

Для тяжелонагруженного оборудования в вашем доме, такого как, например, стиральные машины, питание от розеток обычно должно составлять 220 В.

Кроме того, оборудование может быть повреждено, если на него подается чрезмерное напряжение. Подобное оборудование обычно использует розетки на 120 В.

Как вы измеряете величину напряжения, создаваемого розеткой, чтобы убедиться, что ваше оборудование работает правильно или не повреждено?

В этой статье вы найдете все, что вам нужно знать о тестировании розеток 220 В, в том числе о том, как выполнить быструю диагностику с помощью мультиметра.

Давайте начнем.

Как проверить розетку 220 В с помощью мультиметра

Установите цифровой мультиметр на диапазон переменного напряжения, близкий к 220 В переменного тока и 240 В переменного тока, вставьте черный щуп мультиметра в нейтральный порт и вставьте красный зонд в горячий порт. Если мультиметр не показывает значение, близкое к 220 В переменного тока, неисправна розетка.

Есть много других вещей, которые вам нужно знать, и сейчас мы углубимся в подробности.

1. Примите меры предосторожности

Чтобы определить, выдает ли розетка нужное количество напряжения, необходимо, чтобы в ее цепи протекал ток.

Это означает, что существует риск поражения электрическим током, и при таком напряжении, с которым мы имеем дело, необходимо принять меры для предотвращения этого.

В качестве меры предосторожности следует использовать изолированные резиновые перчатки во время процедуры.

Также не допускайте соприкосновения металлических щупов друг с другом, так как это может привести к короткому замыканию.

Также рекомендуется держать оба щупа одной рукой, чтобы свести к минимуму последствия поражения электрическим током.

2. Настройка мультиметра на переменное напряжение

Ваши бытовые приборы используют переменный ток (переменное напряжение), и именно его выдают розетки в вашем доме.

Чтобы выполнить соответствующие проверки, поверните шкалу мультиметра в положение напряжения переменного тока. Обычно это обозначается как «VAC» или «V~».

Кроме того, поскольку вы собираетесь диагностировать розетку на 220 В, убедитесь, что шкала мультиметра установлена ​​в диапазоне, близком к 220 В (обычно 200 В).

Таким образом вы получите наиболее точные результаты.

3. Установка проводов мультиметра

Вставьте большой конец щупов в соответствующие отверстия на мультиметре.

Подсоедините красный «положительный» провод к порту с маркировкой «+», а черный «отрицательный» к разъему с маркировкой «COM». Не путайте их.

4. Вставьте щупы мультиметра в выходные отверстия

Теперь вставьте щупы мультиметра в соответствующие выходные отверстия. Как мы все знаем, трехштырьковые розетки обычно имеют горячие, нейтральные и заземляющие порты.

Вставьте положительный щуп мультиметра в горячий или работающий порт, а отрицательный щуп мультиметра вставьте в нейтральный порт.

Нейтральный слот обычно представляет собой более длинный порт слева от выхода, а горячий слот — более короткий справа.

Заземляющий порт представляет собой U-образное отверстие над другими портами.

Если вам сложно определить порты розеток, вам поможет наша статья о том, как определить провод розетки с помощью мультиметра.

Розетки с четырьмя контактами могут иметь дополнительный Г-образный порт. Это еще один наземный порт, и его можно игнорировать.

5. Оценка результатов показаний мультиметра

Здесь вы определяете, в хорошем ли состоянии ваша розетка на 220 В или нет.

При правильном подключении проводов мультиметра к выходным пазам прибор отображает показания.

Если значение находится в диапазоне от 220 В до 240 В переменного тока или очень близко к нему, то розетка исправна и проблема может быть связана с другим электрическим компонентом.

Вот видео, которое поможет вам проверить розетку с помощью мультиметра:

Если значение не близко к этому диапазону или вы вообще не получаете никаких показаний, розетка неисправна и нуждается в тщательной проверке. .

6. Проверка на наличие проблем

Вы можете запустить отдельные тесты выходных портов, чтобы определить, какой из них имеет неисправность.

Поместите черный щуп в порт заземления, а красный щуп вставьте в любой из других слотов.

Если вы не получаете значение близкое к 120 В переменного тока ни в одном из слотов, то этот слот неисправен.

Еще одним способом проверить, что не так с розеткой, может быть проверка заземления с помощью мультиметра.

Кроме того, если мультиметр дал правильные показания, вы можете подключить электрооборудование и проверить, работает ли оно.

Если не работает, то проверяешь, не перепутана ли проводка в розетке.

Для этого проверьте, дает ли мультиметр отрицательные показания, когда вы втыкаете провода в правильные выходные разъемы.

Отрицательное значение означает, что проводка была перепутана и оборудование может быть несовместимо с ней.

В этом случае не подключайте электрооборудование к розетке, так как это может привести к его повреждению.

Внесите соответствующие исправления как можно скорее и подключите оборудование, чтобы проверить, работает ли оно.

Наконец, вы можете заглянуть в автоматический выключатель в вашем доме и убедиться, что он не сработал.

Для проверки розеток на 120 В выполните те же процедуры.

Единственная разница в том, что вместо того, чтобы искать показания, близкие к 220 вольтам, вы ищете показания, близкие к 120В.

Заключение

Проверка розетки на 220 В — одна из самых простых процедур.

Вы просто вставляете щупы мультиметра в разъемы «горячей» и «нейтральной» розеток и смотрите, близки ли показания к диапазону 220 В переменного тока.

Существует опасность поражения электрическим током, поэтому обязательно примите меры безопасности.

Часто задаваемые вопросы

Какие настройки использовать на мультиметре для проверки розетки?

Настройте мультиметр на диапазон переменного напряжения, близкий к 220 вольт. Обычно это обозначается «VAC» или «V~». Ваш мультиметр настроен на VAC, потому что это то, что используют бытовые приборы и розетки.

Можно ли испытать шок с помощью мультиметра?

Да, вы можете испытать шок при проверке розетки с помощью мультиметра.
