Как добавить розетку в квартире самостоятельно

Содержание

1. Как добавить розетку в квартире
2. Как разместить кабель и розетку на стене
3. Скрытая проводка и встраиваемая розетка
4. Открытая проводка и накладные розетки
5. Как добавить розетку в квартире со стенами из гипсокартона
6. Как выбрать розетку
7. Конструкция и предназначение розеток
8. Выбираем розетку по способу монтажа
9. Выбор кабеля
10. Материал и диаметр сечения кабеля
11. Подключение от уже имеющейся розетки
12. Расчет суммарной нагрузки
13. Подключение от распределительной коробки
14. Пример расчета суммарной нагрузки
15. Прямое подключение от главного распределительного щитка
16. Преимущества подключения от главного распределительного щитка
17. Общие правила
18. Помним о безопасности, удобстве и эстетике
19. Порядок монтажа розетки

Довольно часто может сложиться ситуация, когда количества розеток в квартире, или в отдельной комнате, становится недостаточно для использования всех необходимых электроприборов. Приходится использовать удлинители, что создаёт определённые неудобства. Или включать приборы в сеть поочерёдно. Это приводит к большим затратам времени. Неудивительно, что многие люди задаются вопросом: как добавить дополнительную розетку в квартире?

Если проводка довольно старая и находится в неудовлетворительном техническом состоянии, то желательно заменить её целиком. Для этого прокладывают новую проводку уже с необходимым для удобного использования количеством электрических розеток. Данный вариант целесообразно совмещать с проведением капитального ремонта квартиры или частного дома. Поскольку полная замена проводки влечёт за собой нарушение целостности стен, и, соответственно, дальнейшее их восстановление.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.
Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

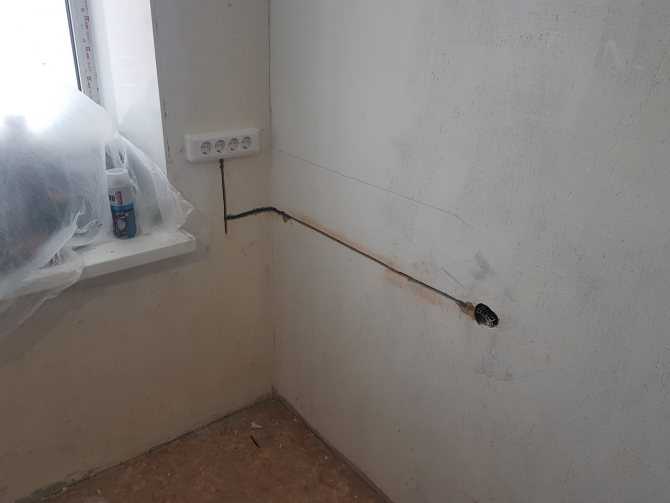

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Вариантов проложить проводку множество – все зависит от конкретных условий в квартире. Окончательный выбор, как всегда, за Вами.

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

• Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
• С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
• Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
• Тип С5 — розетки старого образца, выдерживающие всего 6А
• Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.

Видео: Как подключить бытовую розетку

Выбор кабеля

Во избежание перегрева проводки и последующего её выхода из строя необходимо соблюдать некоторые требования при выборе кабеля. Для монтажа в квартире используют двухжильный, либо трёхжильный провод. Двухжильный провод состоит из двух жил – нуля и фазы, заземление в этом случае не используется. Трёхжильный провод позволяет выполнить заземление. Выполнение заземления повышает безопасность использования электропроводки, а также снижает риски удара током. Использовать заземление при добавлении розетки в квартире можно только в том случае, когда жила заземления есть на участке, от которого планируется подключение нового участка кабеля.

Двухжильный провод состоит из двух жил – нуля и фазы

Материал и диаметр сечения кабеля

Также при выборе кабеля необходимо учитывать диаметр его сечения и материал их которого он изготовлен. В квартирах и жилых домах по требованиям пожарной безопасности желательно применять медный кабель. Медь по сравнению с алюминием меньше перегревается и выдерживает большие нагрузки. Диаметр кабеля используемого в квартирах может быть от 1,5 до 3 квадратных миллиметров, однако по таблице длительно допустимых токовых нагрузок для электробытовых приборов суммарной мощностью от 2 до 4 кВт целесообразно использовать кабель сечением 2,5 квадратных миллиметра.

Подключение от уже имеющейся розетки

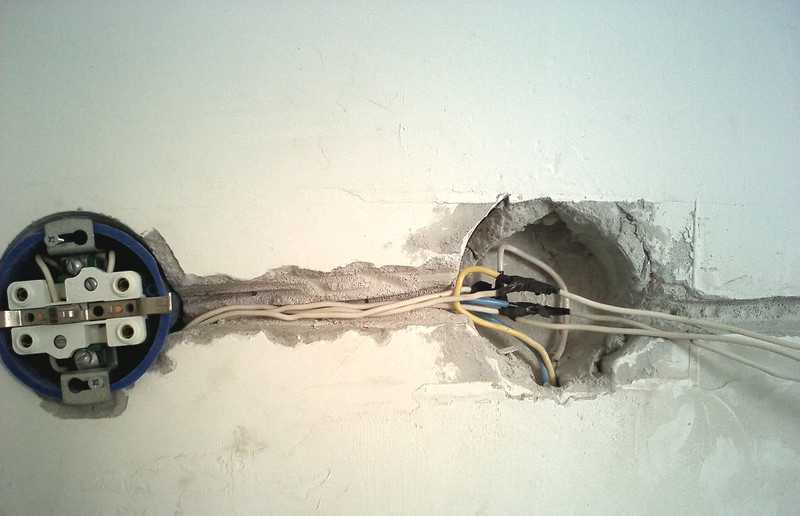

Рассмотрим один из самых простых способов добавить розетку в квартире – подключиться к уже имеющейся розетке. Данный способ предусматривает подключение кабеля к новой дополнительной розетке от другой розетки, уже находящейся в комнате. Такой способ допустимо применять при подключении новой розетки только в случае, когда не планируется использовать электроприборы большой мощности. Как правило, в данном случае подводится кабель сечением 1,5-2 кв. мм, подходящий для использования бытовых электроприборов, мощностью не превышающих 2 кВт. Использование более мощных электроприборов может привести к перегреванию контактов, выходу из строя кабеля и ухудшению качества соединения.

Расчет суммарной нагрузки

В данном случае нагрузку нужно рассчитать таким образом, чтобы в сумме с нагрузкой уже имеющейся розетки, суммарная нагрузка не превышала допустимую для кабеля и других элементов электропроводки, проложенной к данной розетке. То есть данным способом можно подключить одну розетку от другой в случае если суммарная нагрузка обеих розеток не превышает максимальную для данного участка кабеля. Кроме того, в данном случае обязательно нужно помнить о том, что при подключении новой розетки от уже имеющейся, по контактным зажимам первой розетки будет протекать ток равный суммарной нагрузке обеих розеток. Вот почему нельзя допускать, чтобы суммарная нагрузка обеих розеток превышала допустимую величину для одной (первой) розетки.

Допустим, например, что суммарная нагрузка двух розеток равна 20 А, тогда для кабеля сечением 2,5 кв. мм, данная нагрузка будет ниже номинальной. Однако для розетки от которой выполняется подключение, допустимый ток не более 16 А, следовательно данная нагрузка будет чрезмерна и высока вероятность того, что розетка быстро выйдет из строя при одновременном использовании обеих розеток.

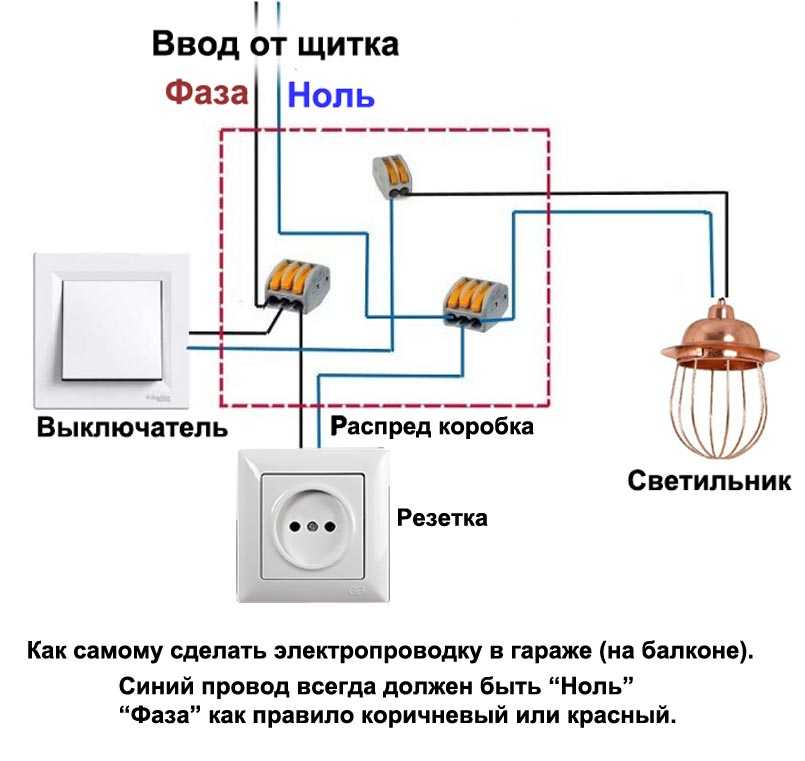

Подключение от распределительной коробки

Ещё один способ подключения – подключение дополнительной розетки от ближайшей распределительной коробки. Прежде чем подключать дополнительную розетку от уже имеющейся распределительной коробки нужно убедиться, что участок электрического кабеля, питающий данную коробку, имеет достаточную для подключения новой розетки нагрузочную способность.

Пример расчета суммарной нагрузки

Например, нам нужно подключить розетку рассчитанную на нагрузку 10 А. К выбранной распределительной коробке уже подключено две розетки суммарной мощностью 14 А. Кабель, ведущий от распределительного щитка к выбранной нами распределительной коробке имеет сечение 4 мм кв. Автоматический выключатель, установленный для защиты данного участка сети рассчитан на номинальный ток 16 А.

Если добавить дополнительную розетку, то суммарная нагрузка трех розеток будет равна 24 А. Для провода, по которому поступает питание к данной распределительной коробке от щитка, такая нагрузка допустимая. То есть данный вариант подключения розетки допустим. Однако, нужно понимать, что автоматический выключатель установленный для защиты данного участка сети при повышении нагрузки на данном участке электропроводки необходимо будет заменить с 16 А на 25 А. При этом автоматический выключатель защитит от перегрузки участок проводки. Однако, розетки не защищаются в полной мере, так как номинальный ток для каждой из розеток равен 16 А, а номинальный ток для автоматического выключателя равен 25 А.

Применение светодиодных лент в квартире и доме

Прямое подключение от главного распределительного щитка

Следующий способ предусматривает подключение новой розетки от главного распределительного щитка квартиры. Этот способ актуально использовать для подключения электроприборов высокой мощности. А также, если нагрузочная способность участка электропроводки или всей проводки в квартире в целом не позволяет подключить дополнительную розетку одним из способов предложенных выше.

Преимущества подключения от главного распределительного щитка

Очевидным преимуществом подключения дополнительной розетки от распределительного щитка является высокая надежность. Это обусловлено, в первую очередь, отсутствием промежуточных контактных соединений. Кроме того, данный способ характеризуется высокой степенью защиты. Поскольку для защиты данного участка устанавливается индивидуальный автоматический выключатель, подобранный с учетом всех допустимых параметров для всех элементов данной сети.

Как добавить розетку в квартире понятно. Однако во всех этих случаях нужно соблюдать необходимое сечение кабеля для новой точки. Обычно для питания розеток в квартире выбирается кабель сечением 2,5 мм. кв. Однако, если у Вас в планах есть использование электроприборов высокой мощности (прямым подключением от щитка), то сечения в 2,5 мм.кв. может быть недостаточно. Тогда имеет смысл подобрать кабель большего сечения.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Что делать, если человека ударило током. Первая необходимая помощь пострадавшему человеку

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Розетки удобнее всего размещать на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса. Наиболее актуально размещать по одной розетке на каждые 6 – 8 квадратных метров жилья.

Порядок монтажа розетки

Существует определенный порядок как добавить розетку в квартире:

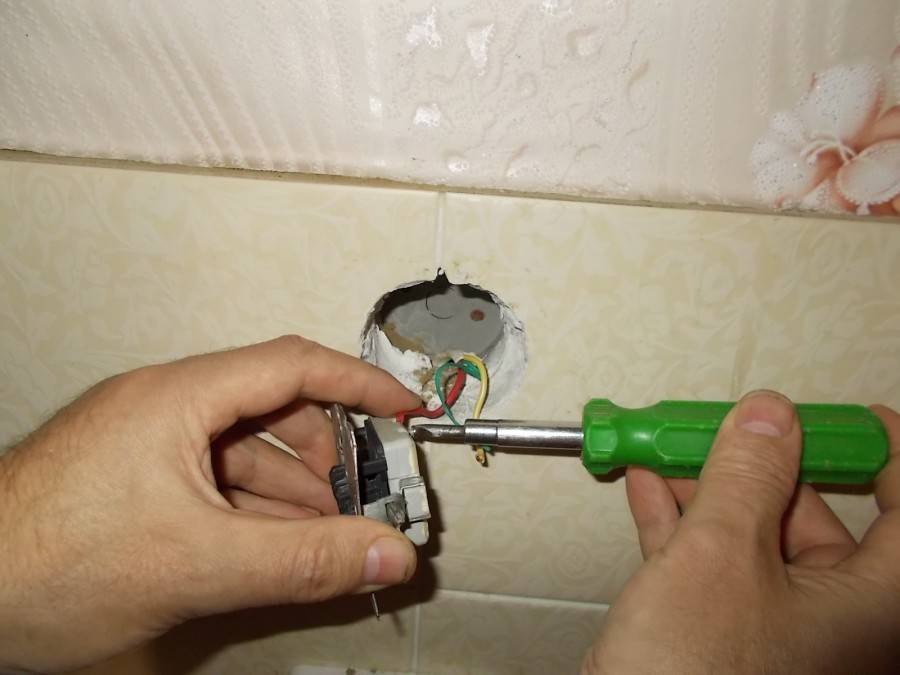

1. Отключить электропитание, обесточить помещение, где проводятся строительно — монтажные работы. При помощи специального индикатора убедиться, что всё сделано правильно.
2. Демонтировать крышку с розетки.
3. Извлечь прибор, освободив удерживающие контакты.
4. Подключить проводку к новой розетке.
5. Убедиться, что провод не передавлен ограничителем, при необходимости увеличить отверстие в стене или в подрозетнике, подогнав его под размер кабеля.
6. Установить новую розетку на место.
7. Выполнить отверстие в крышке для кабеля.
8. Прикрутить крышку на место.
9. Проводку спустить вниз к плинтусу, либо провести к нужной точке, прикрепляя к стене с шагом 30–40 см.

При наличии минимальных знаний и необходимых инструментов добавить розетку в квартире можно самостоятельно

Уяснив, как добавить розетку в квартире, рекомендуем придерживаться правил техники безопасности. А также соблюдать требования по обустройству электрической сети. Так Вы сможете создать надёжную систему с продолжительным сроком эксплуатации. При наличии минимальных знаний и необходимых инструментов, всю работу Вы сможете произвести самостоятельно своими руками.

от другой, уже имеющейся в комнате, и из щитка, а также выбор провода и способ монтажа, инструкция по установке и полезные советы

Если понадобилась дополнительная точка питания, но выполнить капитальный ремонт не наступило время, да и вызвать профессионала не всегда возможно, проблему устраняют самостоятельно. Для этого устанавливают ещё одну розетку от уже существующей, соблюдая некоторые хитрости и советы специалистов. Далее в статье мы расскажем, каким образом можно добавить розетку, а также подробно опишем этапы ее установки.

Содержание

• 1 Особенности добавления другой от уже имеющейся
• 2 Безопасность и инструмент
• 3 Инструкция по установке от существующей
  • 3.1 Разновидности
  • 3.2 Выбор провода
  • 3.3 Последовательное и параллельное подсоединение
    • 3.3.1 Правила последовательного
• 4 Как подключить из щитка?
• 5 Выбор способа монтажа проводки
  • 5. 1 Наружная
  • 5.2 Скрытая
  • 5.3 Комбинированная
    • 5.3.1 Порядок монтажа
    • 5.3.2 Варианты скрытия
• 6 Процесс установки
  • 6.1 Подготовительные работы
  • 6.2 Подсоединение кабеля
  • 6.3 Подключение кабеля
• 7 Полезные советы
• 8 Полезное видео

Особенности добавления другой от уже имеющейся

Преимущества установленной дополнительно розетки:

• удовлетворит основные потребности всех жильцов;
• возиться с переносками и тройниками не придётся;
• сохранит целостность контактов основной точки питания;
• повлечёт незначительные финансовые расходы по сравнению с полной заменой проводки.

Этот метод подключения подразумевает увеличение нагрузки и сопротивления на предыдущие контакты. Обычно подводятся провода с сечением 1,5-2 кв. мм, рассчитанных на работу бытовых приборов, мощностью не более 2 кВт. Подсоединение к последней проводке более мощного устройства увеличит нагрузку и приведёт к:

1. нагреванию контактов;
2. выходу из строя кабеля;
3. образованию вибрации, способной ухудшить качество соединения.

Безопасность и инструмент

1. Прокладка кабеля, установка точки питания проводятся после полного отключения автомата или пробок. С помощью индикатора убеждаются, что прибор обесточен. Лучше применять сразу два индикатора для гарантированного получения результатов проверки и во избежание нежелательных последствий.
2. Учитывают состояние распределительной коробки, к которой подведены исходное гнездо, сама точка питания. Повреждённые экземпляры в работе не используют.
3. Стену, где уже проложена проводка, не долбят, не сверлят, не режут.
4. Запрещено перекусывать кусачками проводку, находящуюся под напряжением.
5. Любой контакт между отвёрткой и кабелем фазы или нуля приводит к замыканию в сети.
6. Розетки устанавливают на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса, располагая на каждые 6–10 квадратных метров помещения одну точку.
7. Рассчитывают мощность подключаемых устройств, сложив их вместе. Результат сравнивают с общей пропускной способностью сети.

Внимание

Монтаж проводки, сетевого гнезда своими руками производится при условии, что установка и настройка распределительного щитка в доме или квартире выполнялись профессионалом. Подключение без специального образования опасно для жизни.

Для того, чтобы добавить розетку, потребуются:

• маркер;
• линейка;
• уровень;
• пассатижи;
• отвёртки, одна из которых — с индикатором тока.

Для резки стен из бетона и кирпича потребуется перфоратор, для гипсокартонных особое внимание насадка для перфоратора, называемая «коронкой» (как установить розетку в гиспокартоне?).

Для замазывания промежутка между стеной и коробкой понадобятся:

• узкий шпатель;
• ёмкость для строительной смеси;
• грунтовка.

Инструкция по установке от существующей

Решив выполнить установку дополнительной электроточки, изучают правила проведения одной розетки от существующей. Придерживаются рекомендаций опытных электриков.

• Во-первых, определяют, какой будет достаточно.
• Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

Видов розеток существует сотни, различают они по предназначению и конструкции. ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов:

1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
4. Тип С5. Старого вида, выдерживающие до 6А.
5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из:

• колодки;
• защитного корпуса;
• контактов.

Совет

В зависимости от способа крепления к стене различают наружную и внутреннюю фиксацию. Часто устанавливают точку питания в виде двойника или блока, состоящего из нескольких ячеек.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются. Приводит это к поломке и возгоранию приборов. Перед установкой подбирают кабель.

1. Для заземлённых подходит трёхжильный кабель.
2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
   • синего — для нулевого провода;
   • красная и коричневая — для фазы.

1. Незаземленная проводка состоит из двух жил — нуля и фазы.
2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

Учитывают диаметр сечения, материал, из которого он изготовлен. По требованиям пожарной безопасности, для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой.

Важно

Медь не перегревается, выдерживает значительные нагрузки по сравнению с алюминием.

Последовательное и параллельное подсоединение

1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

, если суммарная нагрузка на сеть от существующей розетки и точки, которую планируют устанавливать, не превышает 10А и 16А. Эти две точки принадлежат к одному узлу питания — это учитывают, перед тем как включить приборы в сеть. Например, если общая нагрузка на сеть обеих розеток составляет 20 А, с учётом сечения кабеля 2,5 кв. мм это норма. Но первая точка при одновременном использовании двух точек не выдержит напряжения и выйдет из строя, так как рассчитана на мощность 16 А.

Как подключить из щитка?

Третий способ используют в случае подключения мощных электронагревательных приборов или если невозможен монтаж дополнительной розетки двумя указанными методами. Представляет собой прямое подключение от распределительного щитка в квартире. Преимущество — в высокой надёжности, безопасности, обусловленной отсутствием интервальных контактных соединений, монтажу индивидуального автоматического выключателя, подходящего для допустимых токов всех составляющих линии электропроводки. При всех способах выбирают необходимое сечение кабеля, подходящее для дополнительной проводки, учитывают количество гнёзд, запитанных от одной линии, общую нагрузку тока.

Совет

Обращаясь к таблице длительно-допустимых токовых нагрузок, выясняют, что для электроприборов, общая мощность которых составляет 2–4 кВт, разрешён кабель с сечением 2,5 кв. мм.

Выбор способа монтажа проводки

Разделяют несколько способов запитаться от розетки для другой точки питания: от наружной части исходной точки с выводом кабеля наружу, снаружи или внутри стены. Работы проводятся по одному принципу:

• Толщина кабеля. Сечение дочернего совпадает с родительским.
• Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
• Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
  1. В первом случае ноль и фаза присоединяются к разным контактам.
  2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
• Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Наружная

Встречается в деревянных домах, интерьерах в стиле ретро

. Для безопасности прокладывается под металлическими трубами, чтобы избежать малейшей возможности соприкасания проводки с поверхностью стены. Предусматривает дополнительные слесарные работы. Чтобы не нарушить визуальное восприятие ретро стиля, сохранить стиль, на одной диэлектрической подложке устанавливают дополнительную точку питания рядом с основной. Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину.

Скрытая

1. В стене прорезают канавки — штробы, в них укладывают кабель.
2. Замазывают цементным или гипсовым раствором.
3. Затем переходят к отделочным работам.

Вся проводка оказывается скрытой в стене.

Внимание

Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Комбинированная

Этот метод используется при монтаже дополнительной ячейки и невозможности просверлить стену.

Порядок монтажа

План работ:

1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
2. Снять крышку с основной розетки.
3. Извлечь прибор, ослабив удерживающие контакты.
4. Подсоединить кабель к новой точке.
5. Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
6. Установить розетку на место.
7. Просверлить отверстие в декоративной крышке для кабеля.
8. Прикрутить крышку.
9. Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

В зависимости от того, как планируют использовать розетку, выбирают метод крепления.

1. При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
2. Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
3. Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Процесс установки

Перед работами, связанными с электричеством, питание отключается. Для двойного контроля проводку проверяют на наличие тока индикатором.

Подготовительные работы

1. Разбирают розетку, открутив крышку.
2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
   • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
   • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

Подсоединение кабеля

1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

Процесс подключения кабеля к розетке аналогичен предыдущему.

1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
2. Провода заводят согласно цветовой маркировке.
3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Полезные советы

1. Для двойной экономии одинарные экземпляры заменяют на двойные или на блоки, состоящие из нескольких точек при условии подключения маломощных приборов (как подключить тройную розетку?).
2. Устанавливая проводку открытого типа, применяют защитный кабель-канал для предохранения от пыли, влаги и механического воздействия.
3. Обращают внимание на штепсели и вилки прибора, который будет подключён к новой точке. Гнёзда и штифты располагаются под определёнными углами, вилка подключается в одном положении.
4. Устанавливая розетку с заземлением, чтобы исключить поражения электротоком, сначала прикладывают заземляющий штифт вилки к заземляющему пазу, затем происходит включение электропитающих проводов.
5. После окончания монтажа дополнительной точки перед использованием бытового прибора проводят диагностику сети мультиметром.
6. Для надёжности контактов используют провода из одного материала.
7. Стандартами разрешена только вертикальная прокладка проводки.

Придерживаясь правил техники безопасности, соблюдая требования по обустройству электрической сети, создают надёжную систему с продолжительным периодом эксплуатации. При наличии минимальных знаний и необходимых инструментов всю работу проводят самостоятельно.

Полезное видео

Предлагаем в дополнение к статье посмотреть видео про подключение розетки:

Не хватает розеток? Вот что можно сделать

В моей спальне всего две розетки, и обе спрятаны за мебелью. Это означает, что я полагаюсь на разветвители для подключения зарядного устройства для телефона, зарядного устройства для Kindle, зарядного устройства для ноутбука, будильника, ламп, телевизора, швейной машины, Chromecast, и этот список продолжается.

Если, как и у меня, ваши розетки переполнены, есть несколько умных (и безопасных!) решений, которые вы можете использовать.

Безопасность прежде всего и всегда

Прежде всего электрические розетки могут представлять угрозу безопасности. Перегруженная розетка может вызвать срабатывание автоматического выключателя, увеличить риск поражения электрическим током или вызвать пожар. Вы должны помнить о том, сколько вещей вы подключаете и что они из себя представляют.

По данным Национальной ассоциации противопожарной защиты США (NFPA), продукты, выделяющие тепло, такие как фены, обогреватели, тостеры или мультиварки, всегда должны подключаться непосредственно к электрической розетке. Они потребляют слишком много энергии, чтобы их можно было безопасно использовать с разветвителем или удлинителем.

Вот 23 способа сэкономить на счетах за электричество прямо сейчас

+21 еще Посмотреть все фото

Международный фонд электробезопасности и NFPA согласны с тем, что временные решения, такие как разветвители и удлинители, не следует использовать в течение длительного времени. Самый безопасный способ получить доступ к большему количеству электроэнергии в любой части вашего дома — это нанять электрика для установки новых розеток.

Но, как известно любому арендатору, это не всегда выполнимо. Читайте дальше о нескольких способах справиться с нехваткой розеток, когда вы не можете получить больше.

У вилки

Розетки добавляют больше розеток прямо к настенной розетке.

Дженерал Электрик

Теперь, когда мы рассмотрели меры предосторожности, давайте поговорим о том, как освободить место в розетке. Один из лучших вариантов — это кран для розеток, который вставляется в существующую розетку и закрывает ее, чтобы добавить больше розеток.

Они обычно доступны в конфигурациях с тремя и шестью розетками, а некоторые даже предлагают порты USB для зарядки ваших устройств. Ищите выпускные краны с защитой от перенапряжения, которые помогают защитить вашу электронику от разрушительных скачков напряжения.

Отойдите на некоторое расстояние

Если проблема заключается в том, что ваши настенные розетки находятся вне досягаемости, и вам нужно что-то, чтобы преодолеть разрыв, а также добавить больше розеток, удлинитель является подходящим инструментом для работы.

Они бывают разных форм, размеров и длины шнура, как правило, от 2 до 25 футов. Вероятно, у вас дома уже есть несколько таких устройств, но знаете ли вы, какие меры предосторожности следует соблюдать при их использовании?

Советы по безопасности удлинителей

• Не допускайте попадания легковоспламеняющихся материалов, включая подушки, простыни или одежду, на удлинители. Им нужен достаточный приток воздуха, чтобы предотвратить перегрев.

• Точно так же избегайте вклинивания их за мебелью, которая не обеспечивает им циркуляцию воздуха, например, за комодом.
• Не соединяйте разветвители вместе или не подключайте разветвитель к удлинителю, чтобы получить дополнительную длину или место для розетки.
• Следите за тем, чтобы вокруг разветвителя не было пыли, которая может загореться от электрических искр.

Еще дальше

Если вам нужно подключить только один предмет, например, подвесную лампу в углу или зарядное устройство для ноутбука, которое просто не дотягивается, пришло время приобрести удлинитель.

При покупке точно знайте, для чего вам нужен шнур, и покупайте соответственно. Никогда не используйте более тонкие внутренние удлинители снаружи, так как они недостаточно прочны и могут изнашиваться.

6 продуктов для уборки спутанных шнуров

+13 еще Посмотреть все фото

Кроме того, убедитесь, что шнур может справиться с потребностями в питании того, что вы подключаете к нему. Для большинства бытовых задач, таких как подключение лампы или зарядного устройства для компьютера, достаточно удлинителя, который может выдерживать до 13 ампер.

Чтобы точно определить, сколько ампер потребляет ваш прибор с питанием от постоянного тока, найдите потребляемую им мощность и вольт, которые обычно выбиты или напечатаны на изделии. Разделите ватты на вольты, и вы получите амперы.

Будьте в безопасности с удлинителями

• Не прокладывайте удлинители под коврами. Ходьба пешком может повредить проводку в шнуре, что может привести к искре и пожару.
• Замените все старые удлинители или шнуры с признаками износа. Изношенные провода представляют опасность пожара.
• Не используйте удлинители для нагревательных приборов.

Энергия вампира резко увеличивает ваши счета за электроэнергию? Вот как это узнать.

Дополнительные советы и рекомендации по домашнему хозяйству см. в Руководстве CNET по разумной жизни.

Как заменить розетку

Каждый год тысячи домашних пожаров происходят из-за плохой электропроводки. В некоторых из этих случаев виновником на самом деле является плохая или сломанная розетка, поэтому так важно периодически проверять свою. Определить, нуждается ли розетка в замене, несложно.

Во-первых, ищите визуальные подсказки: если лицевая сторона розетки выглядит обожженной или имеет подпалины, возможно, пора ее заменить. Иногда визуальных признаков нет, а скорее розетка не может плотно держать вилку, искрит или мерцает лампа. Конечно, иногда это просто не сработает. Любой из них является признаком того, что розетка нуждается в замене. Заменить розетку несложно, но для обеспечения безопасности необходимо выполнить определенные шаги.

1. Отключите питание цепи — это можно сделать, найдя автоматический выключатель в распределительной коробке. Рекомендуется наклеить кусок ленты с надписью «Не трогать» на монтажную коробку, чтобы гарантировать, что никто другой не включит схему обратно.


2. Снимите крышку и проверьте питание. После снятия крышки вам нужно будет проверить питание с помощью тестера цепи, чтобы убедиться, что питание действительно отключено. (Вы также можете оставить подключенными лампу или радио.) Если тестер показывает, что питание отключено, перейдите к шагу 3. Если питание все еще включено, не продолжайте.


3. Отвинтите электрическую розетку и потяните ее вперед из распределительной коробки, чтобы открыть проводку: Не перерезайте провода. Потяните его вперед с прикрепленными проводами. Вы можете еще раз проверить питание с помощью тестера цепи.
4. После того, как розетка снята, можно убрать провода. Но не обрезайте провода, если они выходят за пределы настенной коробки менее чем на 3 дюйма.

5. Если провода ремонтопригодны, то есть не перетерты и не обожжены, можно открутить провода и снять поврежденную розетку. Обязательно отсоединяйте провода в следующем порядке:

   Черный: (это «горячий» провод). Ослабьте винт, повернув его против часовой стрелки. Повторите шаг с белым (нейтральным) проводом, затем, наконец, удалите зеленый (заземляющий) провод.

6. Подсоедините новую розетку. Здесь важно знать, какие провода к какому винту подключаются:

   Черный провод: вставьте в отверстие с помощью латунного винта
   Белый провод: вставьте в отверстие с помощью серебряного винта
   Зеленый провод: вставьте в отверстие с помощью зеленого винта
   У электриков есть поговорка, которая звучит примерно так: «Черный к латуни, зеленый к земле».

7. Перед установкой новой розетки обязательно обмотайте провода изолентой во избежание искрообразования. Теперь вы готовы к установке и тестированию. Аккуратно заправьте провода обратно в розетку — обязательно установите коробку нейтральной стороной вверх, чтобы гарантировать, что если что-то упадет на розетку, оно ударится о нейтральную сторону и предотвратит изгиб. Теперь прикрутите его на место и накройте лицевой панелью.


8. Теперь вы готовы снова включить питание на печатной плате. В последний раз проверьте розетку, нажав «тестовую кнопку» в середине розетки. Если кнопка сброса выскакивает, ваша розетка работает.

Поскольку розетки изнашиваются со временем или из-за постоянного использования, всегда полезно проверять розетки в вашем доме, чтобы убедиться, что они работают должным образом каждые полгода. Если у вас есть какие-либо сомнения или опасения по поводу замены розетки, не стесняйтесь вызвать лицензированного электрика, так как такая работа может быть опасной.
