Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.

Схема

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

• классическая – высота полукруга — полширины проема;
• лучковая – обрезанный конус, характерный для восточного стиля;

Процесс строительства

• клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
• модерн – дуга как усеченный конус;
• романтизм – прямоугольной формы с небольшим закруглением углов;
• эллипс – используется в постмодерне или нью-вейве;
• портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

 Последовательность

В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:

• создание проекта;
• построение шаблонного элемента;
• его установка;

• кладка;
• снятие шаблона;
• отделка.

Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.

Что необходимо?

Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.

Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.

Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.

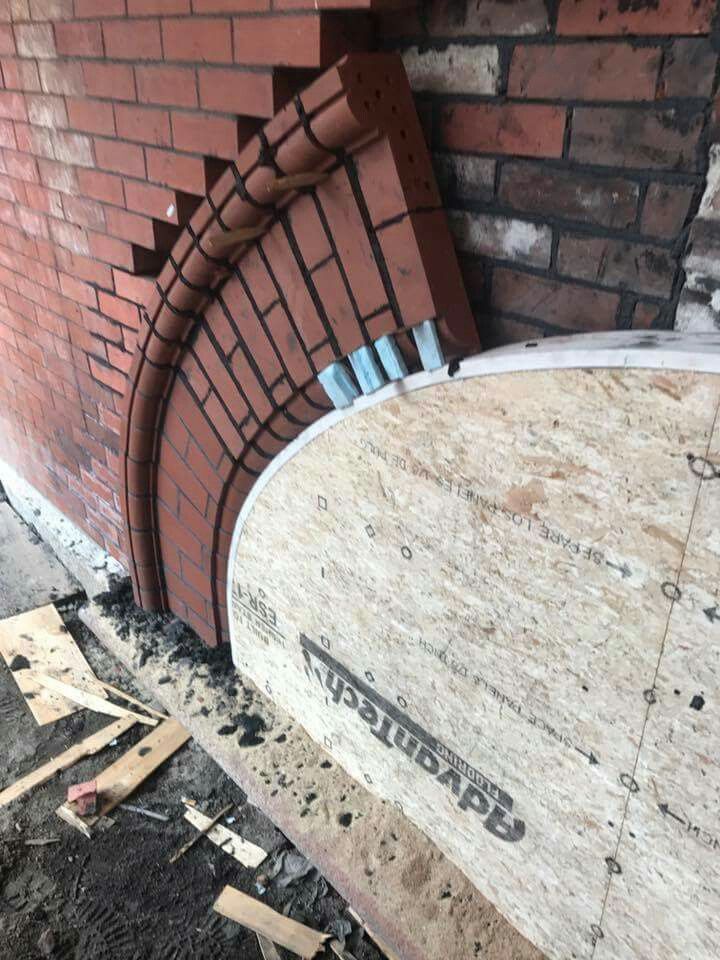

Создание шаблона

Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски. Их следует прибить между собой, а далее фиксируется оргалит.

Монтаж опорных столбов

Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.

Кладка

Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.

Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.

Чистить раствор стоит после его схватывания. Для этого применяется влажная кисть.

Особенности конструкции для гаража

Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.

Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.

Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.

Если арка выполняется для гаража, расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит заложить по арматуре.

Особенности конструкции для печей и каминов

В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.

Чистка от раствора

Поскольку во время кладки своими руками раствор не всегда удается идеально распределить, он может попадать на лицевую часть. Тогда его придется зачистить сухой тряпкой. Если же раствора окажется в шве недостаточно, его необходимо заполнить с направлением снизу вверх.

Причины разрушения

Есть особые обстоятельства, в результате действия которых арка может лопнуть:

• Малый радиус при большой ширине. В связи с неравномерностью распределения значительных нагрузок могут появиться трещины и разрушения;

• Если как шаблон используются металлические основания или уголки. Несмотря на желание применить их для усиления конструкции, результат может оказаться противоположным. Ведь металлическое основание, в отличие от деревянного шаблона, не дает возможности арке сделать усадку. Это может привести к появлению трещин.
• Шаблон вовремя не извлечен. За время пребывания шаблона в конструкции он впитывает влагу, древесина разбухает, в результате чего кладка не выдерживает напряжения. Поэтому если не получается сразу вытащить шаблон, следует накрыть арку полиэтиленом.
• Причиной разрушения может стать проседание фундамента, в этом случае потребуется его укрепление.

Предотвратив возможные причины, возводим надежную конструкцию

Для создания кирпичной арки своими руками понадобится несколько часов. В процедуре нет ничего сложного, важно лишь соблюсти технологии, рекомендации, тогда результат удастся на высшем уровне – отделка арки кирпичом будет не только выглядеть красиво, но и служить много лет.

Смотрите также:

Арка из кирпича своими руками – как сделать арку из кирпича

Категория: Двери, проемы, арки

Не секрет, что оформленный в виде арки дверной проем смотрится эстетически куда привлекательней, чем стандартный прямоугольный. Благодаря арочным сводам можно использовать нестандартные решения для дизайна. Одним из таких вариантов в оформлении интерьера может стать арка из кирпича своими руками в Вашем жилище.

Арочные формы обладают определенными сложностями, поэтому необходимо достаточное мастерство, чтобы изготовить подобную архитектурную конструкцию самостоятельно. В этом уроке будет показано, как правильно осуществить кладку кирпичной арки самостоятельно, имея минимальные строительные навыки.

Разновидности кирпичных арок

Арка представляет собой перемычку в виде полукруга, который осуществляет соединение между собой двух вертикальных опор. Прочность арки обеспечивается за счет распределения нагрузки в стороны (распор). Обычно арки выкладывают над оконными или дверными проемами. Также арки делают у печей и мангалов.

В существующей практике строительства различают 3 формы арок из кирпича:

1. Обычная (полная) арка. При ее возведении полукруг арки делается в половину диаметра круга. Такую арку сможет сделать любой домашний мастер.
2. Клинчатая (прямоугольная) арка. Данный вид арки является по форме напоминает букву «П». Арочный свод равен радиусу круга. Такая арка из кирпича является в строительстве самой сложной.
3. Лучковая (усеченная или неполная) арка. В такой арке арочный свод делается низким, меньше половины диаметра круга. При этом укладка кирпича производится по усеченной дуге. По сложности исполнения лучковая арка занимает промежуточное положение между обычной и клинчатой арками.

Технология кладки из кирпича вышеприведенных видов арок практически мало чем различаются. Остается только подготовить необходимы инструменты и материалы, чтобы сложить арку из кирпича своими руками, которая станет частью задуманного Вами дизайна интерьера.

Арка из кирпича своими руками: советы по кладке арки из кирпича

На начальном этапе, когда уже известна форма будущей арки из кирпича необходимо разработать и изготовить шаблон сводчатого элемента. В качестве материала для изготовления шаблона применяются деревянные брусочки и листы ДСП.

Шаблон легко изготавливается своими руками. На листе ДСП чертится горизонтальная линия, которая равна ширине проема, отмечается центр арочного свода, а также ее крайние нижние и верхние точки, которые затем также соединяются линиями между собой. В итоге должен получиться усеченный полукруг (кружало) будущей арки.

Далее ножовкой или лобзиком выпиливаются по намеченным линиям два кружала, которые необходимо соединить между собой с помощью саморезов и брусков.

Затем полученный шаблон будущей арки необходимо установить в проем и зафиксировать в нем с помощью распорок и опор.

Перед началом выкладки по обеим сторонам арки на уровне ее нижней границы устанавливаются штрабы, которые позволят зажать конструкцию, обеспечив ее устойчивость и прочность.

Арка из кирпича своими руками должна быть сделана без перерыва в работе за один прием. Кладка производится, двигаясь по дуге шаблона снизу вверх одновременно укладывая кирпичи с обеих сторон. По окончании набора в вершину кладки плотно вбивается кирпич (замок), основной функцией которого является фиксация всей арочной конструкции. После этого шаблон убирается, а поверхность кирпичной кладки зачищается от остатков раствора.

Чтобы выложить арочную конструкцию применяют специальный клиновый кирпич, имеющий форму трапеции, который обеспечивает лучшую фиксацию кирпичной арки. Такой кирпич купить не проблема. Он продается в специализированных строительных магазинах, но его можно сделать самостоятельно, обработав болгаркой до нужной формы.

Правильно смонтированная арка из кирпича своими руками может прослужить очень долго, придавая Вашему дому оригинальный внешний вид и наполняя его домашним теплом и уютом. Дополнительную информацию к уроку Вы найдете, просмотрев арка из кирпича своими руками видео.

Фото арок из кирпича

какие типы, как выложить самостоятельно

Задумывались ли вы, каким образом можно преобразить внешний вид дома?

Если вы обратитесь к опытным архитекторам или специалистам по евроремонтам, то они вам посоветуют такой декор, как кирпичная арка. И действительно, когда вы обращаете внимание на элитный особняк, то наверняка на глаза попадаются арочные своды. Они подчеркивают статус и величие хозяина дома и украшают любой стиль оформления фасада здания и внутренних переходов. В этом случае у вас может появиться желание сделать подобное и у себя дома, заменив дверь аркой.

Отделка вместо дверного проема

В статье мы расскажем, как сделать арочный свод из кирпича своими руками.

Разновидности

Когда разговор заходит об арочном своде, то нужно уточнять — какой вид вы имеете ввиду. Дело в том, что их несколько и каждый из них по-своему уникален и индивидуален. Кладка этих сводов из кирпича в каждом из видов осуществляется по-своему.

Арочный свод представляет собой полукруг в проеме между двумя вертикальными основами, в роли которых выступают стены здания. Что же касается упомянутых видов, то их три.

Арочный свод на улице

На первом месте стоит обычная или, как ее еще называют, – полная арка. Данная разновидность считается одной из самых востребованных по ряду причин. О таком виде можно смело сказать, что она выполнена просто, но со вкусом. Свод подобного типа выполнен в форме правильного полукруга.

К тому же, если вы выбрали этот тип арки, то можете запросто выложить его самостоятельно.

На втором месте стоит клиновая или же прямоугольная арка. Выложить ее без должного опыта проблематично. Поэтому это не лучший выбор, даже для людей, которые привыкли все делать самостоятельно, по найденным в интернете инструкциям. Данное предостережение актуально потому, что без должного опыта вы рискуете соорудить арку, которая не простоит и пары лет. Внешне же она смотрится неплохо и напоминает букву П.

На последнем, третьем месте, стоит лучковая арка. Свод ее имеет заниженный полукруг.

Виды арок и устройство проема в кирпичной стене

Перед тем, как выбрать, какой тип арки хотелось бы видеть у себя дома, следует поговорить о некоторых нюансах, таких, как расстояние между несущими колоннами.

Вы не выложите клинчатую арку в широком проеме. Данное ограничение объясняется тем, что она не будет прочной, если расстояние между опорными колоннами шире, чем один метр.

У лучковой арки данное расстояние больше. Ее можно строить между колонами, расположенными друг от друга на расстоянии до полутора метров. Если же вы хотите  арочный свод, а несущие колонны расположены друг от друга на расстоянии в два или даже в два с половиной метра, то подойдет полная арка.

Эти и другие параметры можно узнать, изучив методические указания по расчету кладки арок.

Подготовка к процессу кладки

Прежде чем приступить к работам, определитесь, где будет находиться арка. Дело в том, что в большинстве пособий по строительному делу рассматривается вариант, когда кладка делается с нуля, при возведении самого дома. В этом случае процесс описывают с возведения самих опорных колонн.

Шаблон для возведения конструкции

В частных же случаях хозяева переделывают проходы, создавая в них арочный свод. В данном случае, при необходимости, делается предварительная пробивка самих проемов в кирпичных стенах.

Какой бы из вариантов вами не был бы выбран, первым делом должна быть произведена кладка и, при необходимости, укрепление несущих колонн. Под укреплением подразумеваются случаи, когда планируемое расстояние между колоннами превышает один метр. Ведь тогда возрастет нагрузка на несущие колонны. Поэтому выкладывают толщиной в пару кирпичей.

На данном этапе стоит обратить внимание на то, что не должно быть прекоса между уложенными кирпичами обеих арок. Каждый ряд кирпичей контролируется строительным уровнем.

Когда же вы дойдете до свода, то обратите внимание на пару строительных хитростей. Во-первых, как нельзя кстати пригодится специальный деревянный шаблон, который будет контролировать укладку кирпичей свода, держать их до тех пор, пока не затвердеет цементный раствор. Создание деревянного шаблона мы рассмотрим в этой статье далее.

Во-вторых, сам цементный раствор делают гуще обычного, жидкий раствор не гарантирует вам того, что впоследствии кладка не расползется под собственным весом.

Деревянный шаблон

Данный шаблон незаменим во время кладки арок своими руками. Для его создания достаточно наличия нужных материалов и энтузиазма.

Прежде найдите пару листов ДСП. Они впоследствии станут основой будущего шаблона. Из приготовленных листов вам нужно вырезать два идентичных полукруга, повторяющих контур планируемой арки.

Шаблон для арки, чтобы выложить кирпичом

После того, как вы справитесь с данной задачей, раздобудьте широкую доску, совпадающую с толщиной несущей опоры.

Хотя подойдет и узкая доска.

На основании этой доски вам нужно закрепить с помощью гвоздей вырезанные ранее шаблоны свода из ДСП. Чтобы придать шаблону жесткость, располагают между листами ДСП деревянные бруски. Таким образом вы придадите конструкции необходимую жесткость.

Образовавшийся полый полукруг шаблона нужно сверху зашить с помощью стальной полосы, шести или восьми миллиметров толщиной. Данной толщины достаточно, чтобы ее впоследствии не продавили располагающиеся сверху кирпичи.

Получившийся деревянный шаблон закрепляют между выложенными опорными столбами вашей будущей арки. Для закрепления вам придется воспользоваться деревянными распорками, которые в дальнейшем будут убраны, как и сам шаблон.

Толщина выбранных деревянных распорок должна быть порядка восьми или даже десяти сантиметров. Расстояние же между распорками — не менее половины метра.

Кладка арки

Вот мы и добрались до того момента, когда можно приступать к кладке арки. Прежде чем вы начнете укладывать первые кирпичи, освойте одно  правило. Вся работа по укладке кирпичей свода должна производиться в один заход. Ни в коем случае нельзя допускать перерыва, давая цементному раствору засохнуть.

Как заложить шаблон

Данное правило связано с тем, что во время высыхания цемент начнет как бы растягивать кирпичи в стороны, создавая дополнительное напряжения. Поэтому, если вы решите производить кладку арки не за один, а за несколько дней, приготовьтесь к тому, что она в итоге потрескается.

Саму же кладку правильно начинать одновременно с обеих сторон шаблона, постепенно добираясь до центральной части. Последний кирпич, устанавливаемый в центре кладки, будет своего рода замком.

Характерно, что данные рекомендации подходят для любого типа арки, на каком бы вы не остановили выбор. Единственной же проблемой, с которой вы можете столкнуться, будет установка кирпичей под определенными углами относительно друг друга, создавай тем самым арочный полукруг. Чтобы упростить данный процесс, делают предварительную разметку на деревянном шаблоне, а во время кладки кирпичей пользоваться угольником. Соответственно, во время такой кладки кирпичей цементный раствор тоже будет лежать неравномерно. Его слой будет толще в верхней части арочного свода.

Однако, с какими бы трудностями вам не пришлось столкнуться, при должной внимательности и напористости у вас обязательно все получится, и вы правильно построите арочный свод своей мечты.

Проголосовали более 296 раз, средняя оценка 4.4

Как сделать арку из кирпича своими руками

Арки из кирпича: виды, расчет материала и кладка

Арка является архитектурным элементом и представляет собой перемычку в проеме стены. Эта красивая конструкция делает более выразительным внешний вид постройки или внутреннее оформление интерьера. Она не только эффектно разделяет помещение без двери, но и способна распределить нагрузку от верхней точки в стороны. Кирпичные арки чаще всего выполняют с наружной стороны. А в интерьере для создания закругленного проема используют гипсокартон.

Разновидности

Криволинейную перемычку из кирпича, называемую аркой, можно выполнить разными способами, отсюда и получается многообразие видов.

• Классическая, или полная арка представляет собой традиционный полукруг. Дуга, выложенная кирпичами, составляет половину круга. Подобный архитектурный элемент можно украсить колонами.

• Лучковая разновидность выглядит как усеченная, неполная классическая арка (лишь верхняя часть). Перемычка в данном случае меньше радиуса ширины двери.

• Клинчатые арки подходят готическому стилю. В данной конструкции кирпичи выкладываются клином и крепятся «замком».

• Стрельчатая (ломаная) арка состоит из двух половинок, высшая точка которой составляет не линию круга, а вершину треугольника в плавном исполнении. Готическое направление часто использует окна с ломаными линиями.

• В стиле «романтизм» используется вид проема с прямой верхней частью с закругленными переходами на боковые стены.

• В «модерне» присутствует очень широкая дуга в виде усеченного конуса.

• Портал (прямая) арка прямоугольной формы настолько проста, что ее под силу выстроить самостоятельно.

• Проемы, выполненные в форме эллипса, украшают различные стили интерьера.

• Арки неправильной формы могут быть самых неожиданных обликов, например, это может быть винтажная садовая конструкция.

Достоинства и недостатки

Прежде чем обзавестись арками в саду, во дворе или в доме, следует подумать, так ли они нужны, взвесить все «за» и «против» и только потом осуществлять задуманное. К достоинствам таких конструкций относится:

• эффектный внешний вид, всегда можно выбрать форму, соответствующую стилю интерьера;
• порталы при отсутствии дверей способны расширить объем, они позволяют увидеть только часть территории за своими пределами, а остальное пространство дорисовывает воображение;
• архитектурные перемычки надежны, они равномерно направляют вертикальную нагрузку в стороны к стенам;
• арки универсальны, ими можно оформить не только дверной или оконный проем, а также камин, беседку, ворота, калитку, даже глухую стену.

Что касается недостатков, то для некоторых людей отсутствие двери может показаться неуютным. К тому же арка обязывает поддерживать общий стиль помещения. А кто решится на самостоятельный монтаж, должен будет выполнять все операции в строгом порядке.

Монтаж

Арку из кирпича можно выложить своими руками. Начинать надо с выбора места и вида конструкции. От модели зависит сложность исполнения, но последовательность строительных работ для всех типов конструкций будет примерно одинаковой:

• рисуется эскиз выбранной модели арки;
• производятся расчеты;
• составляется чертеж с отметками размеров;
• по чертежу из ДСП изготавливается шаблон;
• шаблон устанавливается на месте перемычки;
• выкладывается из кирпича арка;
• фиксируется, закрепляется выложенная конструкция;
• убирается шаблон;
• для отделочных работ может использоваться штукатурка.

Построить арку несложно, но чтобы она была устойчива, не разрушилась, ее нужно правильно сложить. Для этого соблюдается четкая последовательность строительных работ. Если конструкция широкая, массивная, может потребоваться усиление фундамента.

Из чего сделать?

Строительный материал для изготовления арочного проема следует приготовить заранее. Кирпич часто используют клинкерный или керамический полнотелый (М-150). Если нет желания самостоятельно придавать кирпичу форму трапеции, можно приобрести готовый клиновидный камень. Для печных и каминных арок раствор делают с добавлением шамотной глины и песка, он обладает огнеупорными свойствами. Для остальных видов конструкции можно выбирать другие виды растворов с повышенным сцеплением. Для шаблона понадобятся листы ДСП и бруски.

Расчеты и создание шаблона

Если выбрано место и готов эскиз модели, можно переходить к расчетам. Необходимо знать размер стены от пола до потолка. Затем отметить высоту и ширину самой арки, рассчитать радиус. Для изготовления шаблона понадобится выяснить толщину опорных частей, отмерить расстояние от высшей точки конструкции до потолка, высоту и ширину проема.

Чтобы вычислить радиус перемычки, следует сложить квадрат ее высоты и квадрат ширины/двойная высота перемычки (обычно она составляет 1-2 ряда кладки). Радиусом является половина ширины проема. Таким же способом производятся расчеты и для шаблона. Шаблон выполняют немного меньше арочной конструкции, чтобы во время демонтажа не повредить кладку.

На лист ДСП наносится чертеж половины окружности с просчитанным радиусом. Затем вырезаются два одинаковых полукруга и скрепляют брусками в единую конструкцию. Шаблон временно монтируют в проем и закрепляют на распорках и деревянных креплениях (опорах).

С помощью длины дуги рассчитывается количество необходимого кирпича, швы тоже нужно учитывать, но делать их по возможности минимальными. Размер клина кирпича подбирается зрительно, по ходу работы вытесывается клиновидная форма каждого камня. Можно сразу приобрести клиновидный кирпич, но погрешности кладки будут заметнее, чем при индивидуальном подгоне.

Как выложить?

После установки шаблона приступают к кирпичной кладке самого проема. Кирпичи в колоннах выкладываются снизу вверх, с двух сторон одновременно. Все швы тщательно заполняются раствором, пустоты могут в дальнейшем стать причиной разрушения конструкции. В центральной верхней части забивается последний кирпич, устанавливается «замок», он зафиксирует строение. Шаблон демонтируется только тогда, когда вся конструкция полностью готова. Затем убираются излишки раствора, выравниваются швы, кладка подготавливается к облицовочным работам. Для отделки можно выбрать декоративную штукатурку.

Распространенные ошибки

Арка должна распределять нагрузку от центра к колонная, неправильно выстроенная конструкция может растрескаться, а иногда и развалиться. Чаще всего во время монтажа допускают следующие ошибки:

• нагрузка будет распределяться неравномерно, если очень широкий проем не имеет достаточной высоты;
• нельзя подменять шаблон металлическими уголками, ДСП в отличие от металла способствует естественной усадке всей конструкции;
• несвоевременный демонтаж шаблона может разбухнуть от влаги раствора и частично разрушить строение;
• слабый фундамент создает опасность просадки конструкции, что приводит к ее разрушению;
• особенно тщательно следует рассчитывать большие радиусы, так как такие конструкции испытывают особые нагрузки.

Если учесть все возможные ошибки, приложить усилия и старания, можно выстроить красивую арку своими руками. Это декоративное строение украсит двор, сад или интерьер квартиры.

Как правильно сделать арку из кирпича, смотрите в видео.

Кладка арок из кирпича: инструменты, материалы, процесс, ошибки

Всем прекрасно известно, что обустроенный в качестве арки дверной проем выглядит намного интереснее, нежели обычный прямоугольный вход. За счет использования арочных сводов можно прибегнуть к необыкновенным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, возведенная своими руками. Этот декоративный элемент, служащий уже не одному поколению архитекторов, великолепно гармонирует с интерьерами старых построек, а также превосходно вписывается в более современные дизайны.

Устройство кирпичной арки.

Однако имейте в виду, что арочные формы в постройке достаточно сложны, поэтому для получения достойного результата следует обладать некоторыми навыками в сфере строительства.

Типы арок из кирпича

Арка — это своеобразная перемычка в форме полукруга, которая соединяет между собой две вертикальные опоры. Прочность арка обретает благодаря распределению нагрузки в разные стороны. Как правило, арки используются для украшения дверных и оконных проемов, а также мангалов и печей.

Сейчас наиболее распространенными считаются 3 формы кирпичных сводов:

Типы кирпичных арок.

1. Полная арка. Во время ее постройки полукруг оформляется в половину диаметра. Подобный свод может благоустроить, пожалуй, всякий мастер, обладающий минимальным мастерством.
2. Прямоугольный свод. Такая арка внешне напоминает букву «П». Подобная постройка считается наиболее сложной.
3. Усеченная арка. В таком строении свод делают низким, менее половины диаметра круга, а кирпич ложится по усеченной дуге. В плане трудоемкости и сложности усеченная арка занимает среднее место между клинчатым и обыкновенным сводами.

Кроме всех перечисленных типов кирпичных арок, известны такие своды: модерн — обустраивается в форме усеченного конуса, в стиле романтизм — прямоугольная арка с закругленными углами, эллипс — обычно используется в интерьере постмодерн, портал — классическая прямоугольная. Однако каждая из описанных конструкций обладает и собственными достоинствами, и некоторыми недостатками. К примеру, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А обустройство эллипсовидного свода нуждается в наличии достаточно большого, лишенного каких-либо проемов и декоративных деталей участка стены.

Вернуться к оглавлению

Инструменты и материалы для кладки арки из кирпича

Приняв решение о возведении определенного типа свода, который будет гармонично сочетаться со стилистикой оформляемого помещения, следует подготовить все нужные строительные материалы и инструменты.

Концепции установки всех арок из кирпича мало чем отличаются друг от друга. Необходимо лишь запастись всеми нужными инструментами и материалами, чтобы построить этот шедевр собственноручно.

Итак, для работы вам понадобится:

• раствор,
• кружала,
• гвозди и рейки,
• клинья,
• кирпичи,
• метр и уровень,
• молоток и кувалда,
• кельмы,
• чаша для приготовления смеси,
• электролобзик,
• карандаш,
• зубило.

Для того чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, применяется клиновой кирпич. Этот материал обладает трапециевидной формой, за счет чего обеспечивает наиболее прочное крепление всей структуры. Клиновый кирпич вы можете найти в строительных магазинах, но если вы все-таки не смогли этого сделать, такой материал возможно сделать и самостоятельно. Для этого у обыкновенного кирпича обтешите боковые стенки с двух боков, доведя его таким образом до необходимых габаритов. Укладывается кирпич с использованием специальных смесей. К примеру, для благоустройства печных арок, как правило, применяется раствор, который включает в свой состав шамотный песок, мелкий гравий и глину. Для выкладки можете воспользоваться также полнотелым кирпичом, бетонными блоками либо природным камнем. При возведении свода старайтесь оставлять минимально возможную толщину швов.

Вернуться к оглавлению

Подготовительная работа

Кладка сводов в каждой ситуации будет индивидуальной, принимая во внимание запланированный вид конструкции, однако при любых обстоятельствах процесс можно подразделить на несколько основных этапов:

Конструкция опалубки арки с использованием кружала и стоек.

• чертеж и выделка арочной дуги;
• установка в проеме шаблона;
• непосредственная выкладка кирпича;
• укрепление свода;
• удаление кружал;
• декоративная облицовка.

Всякую арку необходимо начинать с установки пят, которые подготавливают по шаблону. Поскольку высота свода бывает различной, то и угол пяты изменяется. Нельзя пользоваться одной формой пяты для всех арок. Иногда устраивают упрощенный треугольный свод, выкладывая материал плашмя, после чего продолжают укладку стен, которые будут хорошенько прижимать пяты к нижерасположенным линиям кладки.

В старых зданиях следует дополнительно укрепить фундамент кирпичной арки, потому что добавочные нагрузки на стены способствуют деформации проемов.

Шаблон для будущего свода производится из ДСП и деревянных брусьев по предварительно рассчитанным габаритам. Чем аккуратнее вы сделаете шаблон, тем эстетичнее в итоге будет смотреться арка из кирпича. Иногда, если нужна более устойчивая и прочная конструкция, привычную ДСП сменяют на каркас из арматуры. Такой каркас тоже производится по габаритам свода и соединяется с помощью сварки. Подготовьте шаблон чуть-чуть меньше ширины пролета — и вы не столкнетесь с какими-либо трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и нанесите крайние точки арки, потом соедините их четко вычерченной дугой. По нарисованным полоскам вырежьте две равных полукруглых детали свода и скрепите их при помощи саморезов и брусков. В результате у вас выйдет шаблон в настоящую величину арки. Затем вмонтируйте его в обустраиваемый проем и зафиксируйте распорками и опорами.

Построение арочной перемычки.

Для более надежной установки с двух сторон проема на нижнем рубеже свода вмонтируйте штрабы, которые зажмут конструкцию и гарантируют ей достаточную крепость. По середине верхней дуги свода осторожно вбейте замковый кирпич, который обеспечит крепление формы. После этого можно приступать к выкладке боковых частей проема, при этом имейте в виду, что число строительных деталей с обеих сторон должно остаться нечетным.

Затем возведите колонны, на которые потом будет помещена опалубка. Строятся они, как правило, из бетона либо кирпича, однако в первую очередь устанавливается фундамент. Для того чтобы линии колонн совпадали между собой, их необходимо выравнивать при помощи шнура. Кроме того, обязательно проверяйте точность и верность расстояния между столбами с помощью предварительно подготовленной доски, которая будет равна необходимой ширине пролета.

Вернуться к оглавлению

Выкладка кирпича для арки

Укладка кирпича для арки.

На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.

Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.

Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно. По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.

Поперечные и продольные швы непременно заполните раствором целиком. Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться. Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.

Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.

Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу. В последнюю очередь размещается замковый камень, который должен располагаться вертикально.

При выкладке арки необходимо соблюдать толщину швов.

Еще раз тщательно проверьте кладку с помощью линейки либо уровня.

Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.

После того как раствор затвердеет, его поверхность нужно очистить при помощи сухой кисточки. Прилипшие комки смеси удалите влажной кистью, пока раствор не застыл полностью.

После того как процесс выкладки кирпича будет закончен и раствор засохнет, шаблон можете убирать.

На этом обустройство арочного проема можно считать завершенным.

Вернуться к оглавлению

Частые ошибки в обустройстве арок из кирпича

Верно разработанная и внимательно оформленная кирпичная арка всегда смотрится весьма стильно и неординарно. Такое строение прослужит столько же, сколько и здание, в котором она возведена. Однако для достижения такого результата необходимо принять во внимание некоторые нюансы, чтобы избежать ошибок, которые способны привести к разрушению конструкции:

Построение кирпичных колонн

• неравномерная выкладка, вызванная использованием металлических уголков при изготовлении шаблона, может довести до растрескивания поверхности конструкции;
• на конструкции могут появиться трещины, если выбрана недостаточная высота арки в широком пролете;
• если шаблон демонтировать не вовремя, то в кирпичной кладке может возникнуть избыточное напряжение из-за разбухания применяемой в конструкции древесины;
• предпосылкой образования трещин может стать неумело благоустроенный фундамент.

Для благоустройства арки из кирпича своими руками вам потребуется всего несколько часов. Этот процесс не представляет собой какой-либо особенной сложности, при этом надо обязательно следовать технологиям и рекомендациям. В таком случае кирпичный свод будет не только эстетично смотреться, но и служить много лет. Простой свод нетрудно установить собственноручно, но более затейливые архитектурные формы желательно доверить специалистам.

Своды из кирпича могут быть выполнены в разнообразных стилистиках, которые соответствуют общему дизайну интерьера. Их можно использовать не только в качестве декоративного элемента окон и дверей, но и для украшения других деталей. Кирпичная арка, выложенная собственноручно, станет оригинальным украшением вашего жилья и придаст помещению особый уют.

Читайте также: Р асход материала
Скорлупа ППУ — это что?
Подробнее о технологии гидроизоляции

Кладка арки из кирпича: советы самостоятельным строительным

Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

• классическая – высота полукруга — полширины проема;
• лучковая – обрезанный конус, характерный для восточного стиля;

• клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
• модерн – дуга как усеченный конус;
• романтизм – прямоугольной формы с небольшим закруглением углов;
• эллипс – используется в постмодерне или нью-вейве;
• портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

Последовательность

В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:

• создание проекта;
• построение шаблонного элемента;
• его установка;

Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.

Что необходимо?

Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.

Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.

Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.

Создание шаблона

Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски. Их следует прибить между собой, а далее фиксируется оргалит.

Монтаж опорных столбов

Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.

Кладка

Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.

Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.

Чистить раствор стоит после его схватывания. Для этого применяется влажная кисть.

Особенности конструкции для гаража

Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.

Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.

Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.

Если арка выполняется для гаража, расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит заложить по арматуре.

Особенности конструкции для печей и каминов

В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.

Чистка от раствора

Поскольку во время кладки своими руками раствор не всегда удается идеально распределить, он может попадать на лицевую часть. Тогда его придется зачистить сухой тряпкой. Если же раствора окажется в шве недостаточно, его необходимо заполнить с направлением снизу вверх.

Причины разрушения

Есть особые обстоятельства, в результате действия которых арка может лопнуть:

• Малый радиус при большой ширине. В связи с неравномерностью распределения значительных нагрузок могут появиться трещины и разрушения;

• Если как шаблон используются металлические основания или уголки. Несмотря на желание применить их для усиления конструкции, результат может оказаться противоположным. Ведь металлическое основание, в отличие от деревянного шаблона, не дает возможности арке сделать усадку. Это может привести к появлению трещин.
• Шаблон вовремя не извлечен. За время пребывания шаблона в конструкции он впитывает влагу, древесина разбухает, в результате чего кладка не выдерживает напряжения. Поэтому если не получается сразу вытащить шаблон, следует накрыть арку полиэтиленом.
• Причиной разрушения может стать проседание фундамента, в этом случае потребуется его укрепление.

Предотвратив возможные причины, возводим надежную конструкцию

Для создания кирпичной арки своими руками понадобится несколько часов. В процедуре нет ничего сложного, важно лишь соблюсти технологии, рекомендации, тогда результат удастся на высшем уровне – отделка арки кирпичом будет не только выглядеть красиво, но и служить много лет.

Расчет и кладка арки из кирпича

Архитекторы часто в своих работах используют архитектурно-дизайнерские элементы, которые придают строению оригинальность и красоту. Одной из таких декоративных деталей является арка. Внутренние конструкции легко оформляются с помощью гипсокартона. Для сооружения наружных геометрических элементов используется кирпич. Многих начинающих мастеров интересует вопрос: как делается арка из кирпича своими руками?

Виды арок

Арки в архитектуре используются в зодчестве разных народов. Соответственно, на их форму оказывало влияние культурного наследия стран. Примером этому может служить аравийская арка, широко распространенная в архитектуре ближневосточных государств.

Наиболее часто встречаются следующие типы арок:

• полуциркульная или полукруглая: имеет вид полуокружности, центр которой находится на одном уровне с пятами арки. Опирается такая конструкция чаще всего на пилоны. Данный вид арки можно отнести к классике;
• лучковая: по форме представляет собой дугу, равную четверти окружности. Арки такого типа украшали оконные проемы жилых домов Древнего Рима;
• стрельчатая или ломаная арка, образованная двумя пересекающимися под углом дугами.

В современной архитектуре в качестве декоративного элемента используются два первых типа – полукруглые (их сейчас называют полными) и лучковые. Не меньшей популярностью пользуются и клинчатые арки – такое название они получили, благодаря технологии строительства: кирпичи выкладывают клином с последующей их фиксацией»замком».

Общая технология кладки кирпичных арок

Кладка арки из кирпича, независимо от выбранного типа, производится в следующем порядке:

1. Разрабатывается общий вид арки.
2. Производится расчет ее параметров.
3. Вычерчивается рабочий чертеж с указанием всех необходимых размеров.
4. Изготавливается шаблон, который затем устанавливается в проеме.
5. Выкладываются перемычки проем.
6. Закрепляется и фиксируется кирпичная кладка.
7. Производится демонтаж шаблона.

На последнем этапе выполняется отделка сформированного проема.

Расчет шаблона

Перед тем как сделать арку из кирпича, необходимо изготовить вспомогательную конструкцию – шаблон. Его качество оказывает непосредственное влияние на конечный результат. По этой причине необходимо тщательно рассчитать его размеры. В качестве примера можно рассмотреть оформление окна шириной 1500 мм при помощи лучкового типа.

Обратите внимание: для проектирования арочного проема важна не его ширина, а длина дуги, по которой и будет выкладываться кирпич. Чтобы не создавать себе проблем в дальнейшем, надо этот размер на стадии расчета подкорректировать таким образом, чтобы он был кратным 70-75 мм.

Шаблон по ширине должен быть меньше проема на 5 мм. Этот небольшой зазор облегчит операции его установки и разборки (даже если он отсыреет).

Высота вспомогательной конструкции должна совпадать с аналогичным параметром арки. Кстати, она не должна быть слишком низкой – это чревато проседанием кирпичной кладки под воздействием нагрузки.

Теперь осталось определиться с толщиной шаблона. Если она будет слишком большой, вес конструкции усложнит работу. Оптимальной в нашем примере можно считать толщину 200 мм.

Изготовление шаблона

Работу начинаем с разметки арки на листе ДСП. Для этого надо:

• разметить осевую линию;
• симметрично осевой провести границы проема;
• на оси отметить верхнюю точку арки;
• от высшей точки отложить вниз размер, равный высоте арки, и через полученную отметку провести прямую, перпендикулярную оси. Места пересечения вспомогательной линии с правой и левой границами проема отметить точками;
• от той же (высшей) точки вниз отложить отрезок, равный радиусу арочной дуги – таким образом находится центр окружности;
• в центральной точке установить металлический стерженек (колышек) и привязать к нему отрезок вязальной проволоки, равный по длине радиусу окружности;
• ко второму концу прикрепить карандаш, и при помощи импровизированного циркуля соединить три ранее размеченные точки.

Шаблон состоит из двух таких деталей – кружал – соединенных между собой брусками. Если кружала вырезать точно по разметке, то острые углы не дадут возможности их скрепить друг с другом. Поэтому перед тем, как приступить к выпиливанию, надо от нижних точек арочного профиля отложить вниз по 100 мм, увеличив таким образом тело детали.

После этого можно вырезать деталь электролобзиком.

Второе кружало размечать намного проще: для этого надо использовать уже вырезанную деталь в качестве выкройки. Просто наложите ее на новый лист ДСП и обведите по контуру.

Бруски, предназначенные для скрепления кружал, должны по длине соответствовать заданной толщине шаблона. Скручивают подготовленные детали саморезами. По верху шаблона прибивается полоса ДВП – таким способом все возможные неровности приспособления сглаживаются.

Установка шаблона в проеме

Под края шаблона устанавливаются подпорки из обрезной доски толщиной 20 мм. Для предотвращения их падения между ними вставляют распорку.

Шаблон устанавливается сверху на подпорки заподлицо с краем фасонного лицевого кирпича. Следует иметь в виду один нюанс: слишком выступающая арка (более 60 мм) в процессе эксплуатации будет разрушаться от морозов и дождей. Если все-таки вы решитесь на такой шаг, закройте ее сверху керамической плиткой или металлом.

Кладка арки из кирпича своими руками

Сначала выкладывают правую левую пяты арки. После этого можно приступить к разметке порядовки. Делается это при помощи рулетки. Для удобства на шаблоне делают разметку через каждые пять кирпичей.

По толщине шва решение принимается на месте.

После этого можно выложить арку от пяток к высшей точке — с двух сторон. Последние один или два кирпича (в зависимости от того, четное или нечетное число получилось при разметке) — называются замковыми. После их укладки на место швы тщательно забиваются раствором. Если этого не сделать, арка может «сесть».

Арку – лицевую и забутовочную – необходимо выложить за один прием. Шаблон можно снять через два-три часа после того, как кладка обжата. Если убрать вспомогательную конструкцию в этот же день не получается, защитите ее от возможного дождя полиэтиленовой пленкой. Иначе разбухшее дерево может подорвать свежую кладку, и работу придется полностью переделывать.

Кирпичная арка – как построить эффектную архитектурную конструкцию самостоятельно

Арочный проем – архитектурный элемент, который выполнен в виде криволинейного соединения над дверным или оконным проемом в стене или является пролетом, соединяющим опоры строительных конструкций. Кирпичная арка может эффектно украсить фасад дома или дополнить интерьер квартиры.

Конечно, лучше предоставить строительство такой конструкции профессионалам, но, попробуем разобраться, реально ли выполнить строительство арки из кирпича своими руками.

Эффектный архитектурный элемент декора – арка

Разнообразие форм арок

1 – стрельчатая арка, 2 – равносторонняя; 3 – высокая стрельчатая; 4 – трилистник закруглённый; 5 – остроконечная

Существует несколько видов конструкций, которые соответствуют определенному архитектурному стилю. Перед тем, как сделать арку из кирпича вначале надо определиться в стилистике общего декора фасада или оформления квартиры.

Виды изогнутых проемов отличаются по выполнению кладки:

• Клинчатые – кирпич укладывают в виде клина, и фиксируется в верхней точке замковым элементом. Такие элементы часто встречаются в готической архитектуре;
• Лучковые–представляют собой усеченный конус. Такая архитектура присуща восточному стилю;
• Полный полукруг или «классика» – высота полукруга должна составлять половину ширины дверного или оконного проема;

Кладка простого арочного перекрытия

• Модерн – кирпичные арки имеют дугу в форме усеченного конуса;
• Романтизм – прямоугольный проем со слегка закругленными углами;
• Эллипс – при расчете конструкции выполняется форма правильной или неправильной элипсовидной формы, в зависимости от стиля оформления. Чаще всего применяется в декоре стиля нью-вейв или пост-модерн;
• Портал – прямоугольная конструкция.

Кирпичная кладка в интерьере

Но каждая из этих конструкций имеет как свои достоинства, так и недостатки. Кладка арки из кирпича в готическом стиле подразумевает высоту перекрытий потолка не менее, чем три метра. А эллипсовидная форма требует наличия большой свободной от окон и других архитектурных элементов площади стены.

Определившись с видом конструкции необходимо подготовить инструменты и строительные материалы.

Расчет конструкции и последовательность проведения работ

Расчет размеров дверного проема и высоты арки

Кладка арок из кирпича состоит из нескольких этапов.

Работы проводятся в следующей последовательности:

• Расчет эскиза и вычерчивание шаблона будущей конструкции;
• Установка шаблона на стену;
• Кладка арочной перемычки;
• Фиксация и закрепление арки;
• Удаление шаблона;
• Декоративная финишная облицовка кладки.

Совет. Приступая к работе, подготовьте все необходимые материалы.
А также определитесь с формой изгиба, который должен гармонично сочетаться с архитектурой фасада или со стилем оформления помещения.

Расчет и изготовление шаблона

Приступая к расчету конструкции необходимо измерить толщину стены, высоту потолочных перекрытий и предполагаемую ширину проема.

Расчет кирпичной арки начинают с предварительного эскиза, выполненного на бумаге в масштабе 1:50.

• Определяем радиус окружности и ширину проема;
• При помощи циркуля по оси симметрии, как показано на чертеже, выбираем оптимальный радиус дуги;

Выбор оптимального радиуса дуги

Если проект требует построения арочной конструкции в готическом стиле – с фигурным изгибом по краям или наличия нескольких дуг разного радиуса, то каждый элемент необходимо рассчитать по- отдельности. Рассмотрим самый простой вариант конструкции, который может иметь арка из кирпича своими руками построенная.

Расчет размеров окружности простого арочного перекрытия

Применяя при вычислениях теорему Пифагора, размеры арки подсчитываем по следующей формуле:

где R–радиус окружности, L–половина хорды, H – высота арочного подъема

После расчетов увеличиваем чертеж и делаем шаблон из древесно-стружечной плиты, на который и будет укладываться арочное перекрытие.

Важно. При изготовлении шаблона из ДСП надо учитывать, что ширина проема на шаблоне должна быть на два-три сантиметра меньше по высоте.
Это необходимо для того, чтобы беспрепятственно удалить ДСП после монтажа кирпичной кладки.

Порядок проведения строительных работ

Схема установки кружал и деревянных распорок

Зная размеры нашей арочной перемычки, можно приступать к непосредственному монтажу шаблона и кладке кирпича:

• Кладка кирпичная арок предполагает вначале монтаж поддерживающей конструкции из ДСП, толщиной 10 миллиметров. Кружала вырезаются по шаблону согласно предварительно проведенным расчетам.

Совет. В некоторых случаях, когда требуется более прочная и устойчивая конструкция, ДСП заменяют каркасом из арматуры.
Каркас также изготавливается по размерам арки и скрепляется при помощи сварки.

• Шаблон из ДСП крепится при помощи саморезов и деревянных распорок в дверной или оконный проем;
• По сторонам проема устанавливают штрабы;
• Кирпичная кладка выполняется снизу вверх попеременно с обеих сторон проема;

Совет. Правильность кладки кирпичных колонн проверяется при помощи шнура после выкладки каждого последующего ряда.

Правильная установка шаблона и распорок

• Расстояние между кирпичными столбами проверяется при помощи доски, которую передвигают вверх по мере проведения кладки;
• Далее устанавливаются брус подпорки по обеим сторонам проема;
• Между кружалом и брусьями необходимо установить клинья, которые выравнивают каркас и делают удобным последующее его извлечение;

Выравнивание колонн при помощи доски и установка шаблона из ДСП

• Начиная выкладывать колонны надо учитывать, что количество рядов кирпичной кладки должно быть нечетным;

Совет. Шов снизу перемычки должен быть не менее пяти миллиметров, а сверху не превышать двух с половиной сантиметров.

• Необходимо следить, чтобы все швы и перемычки были тщательно заполнены раствором и не иметь пустот, как того требует инструкция по монтажу арочных перекрытий;
• По центру дуги устанавливается «замковый» кирпич, который фиксирует всю арочную перемычку.

Установка «замкового кирпича»

Важно. Строительство арок из кирпича требует, чтобы«замковый» кирпич был тщательно закреплен, так как он является краеугольным камнем всей конструкции.

• После того, как выкладка завершена, шаблон удаляется;
• Остатки кладочного раствора тщательно зачищают, а если предполагается кладка «под расшивку», то швы декорируются цветным кладочным раствором;

В зависимости от проекта кладка может быть дополнительно покрыта финишным отделочным штукатурным раствором. (см. также статью Внешняя и внутренняя декоративная штукатурка под кирпич)

Основные ошибки, допускаемые при возведении арок

Архитектурный декор оконного проема

Существует несколько распространенных ошибок, которые допускаются практически всеми при построении арок. Как сделать кирпичную арку надежной и красивой, а также не предотвратить разрушения и растрескивание конструкции?

Стоит учесть следующие советы профессионалов:

• Высота арки должна соответствовать ширине проема, это способствует равномерному распределению нагрузок;
• Если применять в качестве каркаса металл, то в процессе эксплуатации стены дают естественную усадку и кладка может дать трещину. Поэтому в качестве каркаса лучше применять ДСП;
• Следует избегать намокания и разбухания деревянного каркаса и защитить арку от влаги полиэтиленом. Демонтировать шаблон необходимо сразу после подсыхания кладочного раствора;

Важно. В старых постройках необходимо дополнительно укрепить фундамент.
Так как дополнительные нагрузки на стены могут привести к деформации стен и проемов.

Заключение

Романский архитектурный стиль

Простую арку несложно построить самостоятельно, но более сложные архитектурные формы лучше доверить мастерам профессионалам. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Кирпичная кладка арок, сводов и перемычек своими руками

Перемычки, своды, арки из кирпича являются сегодня, скорее, данью дизайну экстерьера здания. Устройство клинчатых, арочных перемычек позволяет вписать современное здание в сложившуюся застройку прошлого. Арки и своды — неотъемлемая часть многих видов печей и каминов. Предлагаемая технология кладки кирпичных проёмов поможет выполнить работы качественно.

Разновидности кирпичного перекрытия проёмов

Перемычка — это перекрытие дверного или оконного проёма. Наибольшее применение получили в строительстве железобетонные перемычки. Они могут перекрывать длинные пролёты и выдерживать большие нагрузки.

Кирпичные перемычки используются только для ненесущих стен, так как не обладают для этого достаточной прочностью. Ширина пролёта при этом не должна превышать 1,7 м.

1 — рядовая; 2 — клинчатая; 3 — лучковая; 4 — лучковая арочная

Обычные кирпичные перемычки называют рядовыми. Кирпич в них поддерживает арматура. Как архитектурная деталь фасадов используются клинчатые, лучковые, стрельчатые, арочные, полуциркулярные и коробковые перемычки.

1 — полуциркульная; 2 — стрельчатая; 3 — коробковая

Разновидность их обусловлена формой проёма, а точнее, очертанием верхней его части. По принципу арочной перемычки выкладываются своды, которые являются перекрытием зданий.

До изобретения бетона (конец XIX века) проёмы перекрывались именно кирпичными перемычками. Это было не только дань красоте. Клинчатые и разновидности арочных перекрытий проёмов держали нагрузку от стены за счёт распора, который обеспечивало веерное расположение кирпича в кладке.

В храмовой архитектуре арки и своды, как способ перекрытия проёмов и помещений, стали со временем каноном церковного зодчества. Современные кирпичные арочные проёмы и сводчатые перекрытия являются лишь архитектурным решением.

Использование арочных или клинчатых перемычек необходимо при реконструкции зданий и сооружений XVII–XIX веков.

Печи, камины и сегодня возводятся почти в каждом загородном доме, где часто применяются арочные или клинчатые перемычки и цилиндрические своды при возведении подпечка или опечья.

Рядовые перемычки

Рядовые перемычки делаются по принципу обычной кирпичной кладки. Она ведётся также с перевязкой и обеспечением горизонтальности и вертикальности швов. Отличием её от простой кладки является соблюдение особого качества работ. Необходимо тщательное заполнение швов для создания совместной работы всех кирпичей перекрытия проёма.

Рядовые перемычки, в отличие от обычной кладки, не только сжимаются под весом вышележащей стены, но и изгибаются, не имея опоры в проёме. Размер кирпичной перемычки принимается из расчёта работы её в проёме на изгиб. Высота составляет 5, 6 рядов кладки. В длину размер считается по ширине проёма плюс 500 мм в каждую сторону от него.

В силу особой важности конструкции перекрытия любого проёма кирпич подбирается для кладки отборный, марка раствора применяется не ниже 25. В рядовой перемычке кирпич опирается на арматуру, которая замоноличивается в слое цементно-песчаного раствора.

Армирование назначается расчётом и зависит от величины нагрузки на проём. При небольших их значениях арматура устанавливается конструктивно из круглой стали диаметром 4–6 мм. Количество её при этом составляет — один стержень на половину кирпича стены. Арматура должна заходить в кладку за грань проёма минимум на 250 мм. Концы их загибают вверх вокруг кирпича.

1 — арматура; 2 — раствор; 3 — опалубка

Для устройства рядовой перемычки, как и любой другой, потребуется инструмент, который применяется для обычной кирпичной кладки. Чтобы сделать армированную опору кирпичу, необходима установка опалубки. Её можно изготовить из досок толщиной 40–50 мм.

Избежать протекания раствора и придать низу перемычки более ровный вид можно, настелив на доски любую рулонную гидроизоляцию или простую полиэтиленовую плёнку. Нужно помнить, что неровности на поверхности опалубки отразятся на внешнем виде верхней части проёма.

На опалубке расстилается растворный слой, на который укладываются арматурные стержни и втапливаются в него. Затем укладывается второй слой раствора, который покрывает арматуру. Важно соблюдать при этом толщину защитного слоя для металлических изделий. Он составляет минимум 3 см.

Раствор при твердении должен набрать необходимую прочность, чтобы можно было вести дальнейшую кладку перемычки. Срок выдерживания его в опалубке составляет не менее 12 суток летом, осенью — не менее 20 суток. В период отрицательных температур необходимо соблюдение специальных мероприятий, разработанных для зимней кладки.

Для поддержки опалубки из кладки выпускают кирпичи, которые впоследствии срубают после набора раствором полной прочности и снятия досок. Можно устроить в кладке борозду и завести в неё опалубку, после удаления которой в это место устанавливают кирпич с устройством кладочного шва.

1 — опалубка; 2 — выпуск кирпича

Большие проёмы (шире 1,5 м) предполагают установку под опалубку стоек. Можно опорные доски под настилом для жёсткости установить на ребро.

Клинчатые перемычки

Клинчатым перемычкам не требуется опора из армированного раствора. Несущая способность такой перемычки возникает за счёт распора в клинообразной установке кирпича.

Существует для варианта устройства клинчатых перемычек:

• клинообразный вертикальный шов кладки;
• клинообразная форма кирпича.

В случае клинообразного шва его толщину снизу принимают не менее 5 мм, а сверху — не более 25 мм. Если применяется клинчатый кирпич, шов в кладке делается одной толщины не более 10 мм. Клинчатые перемычки устанавливаются при помощи опалубки с кружалами.

Если оконный или дверной проём кладётся с четвертями, то для сооружения клинчатой перемычки потребуется три кружала. Одно делается более коротким и устанавливается на уровне четвертей, два других — внутри проёма. На более длинные кружала настилается опалубка, которую можно сделать из досок.

Стену кладут до уровня верхней части перемычки с устройством пяты (опоры). При этом сразу определяется угол наклона края перемычки (кирпичей) относительно вертикали. Далее необходимо разметить на опалубке будущего перекрытия все ряды. Количество их обязательно должно быть нечётным. Важно при расчёте устройства каждого ряда учитывать толщину шва.

Центральный кирпичный ряд вставляется вертикально и является замком. Он создаёт сжатие в нижней части перемычки и даёт возможность выдерживать вышележащую нагрузку без армирования.

1 — замок; 2 — пята

Начинают кладку клинчатой перемычки от пят к середине с двух сторон, чтобы в конечном итоге подойти к центральному кирпичу — замку. Выдержать точно направление каждого шва можно, находя точку пересечения линий направления обеих пят. В это место вбивается гвоздь на опалубке и с помощью верёвки, привязанной к гвоздю, определяется линия каждого шва.

Арочные перемычки, арки и своды

Принцип устройства арочных перекрытий проёмов и сводов не отличается от кладки клинчатых перемычек. Форма арки может быть лучковая, стрельчатая, полуциркулярная, коробковая. Отличие их состоит в выборе центра, размера сегмента и радиуса окружности.

В любом варианте центральная линия шва перпендикулярна к внутренней поверхности перемычки или арки. Кривая линия образуется за счёт клинообразной формы шва или клиновидного кирпича. В случае арочного перекрытия проёма центральная линия шва — это продолжение радиуса кривой.

Расчет арочной перемычки: 1 — луковая арка; 2 — полуциркульная арка; h — высота дуги; s — ширина оконного или дверного проема; r — радиус дуги

Толщина швов принимается, как и в клинчатых перемычках:

• минимум 5 мм — для нижней части вертикального шва;
• максимум — 25 мм — для верхней части.

1 — кирпич перемычки; 2 — клиновидный раствор; 3 — замковый кирпич; 4 — кружало

Форма опалубки изготавливается в соответствии с выбранной формой перекрытия. Проверка радиального направления швов и правильности кривизны арок производится верёвкой, привязанной к центру окружности каждого участка перемычки. Можно изготовить шаблон-угольник для нужного очертания полуокружности или сегмента.

Арки выкладываются по принципу арочной перемычки. Своды сегодня возводятся при строительстве общественных зданий, церквей или храмов. Для их устройства делается сплошная опалубка необходимого очертания. Цилиндрические своды выкладываются часто в «ёлку». Кладка ведётся одновременно параллельно оси свода и рядами под углом в 45°.

Под опалубку подкладываются клинья, которые постепенно при распалубке вынимаются, чтобы обеспечить равномерное её опускание. Свежая кладка очень чувствительна к нагрузкам. Нельзя на неё ставить ёмкости с раствором или располагать кирпич для кладки. Это может привести к искажению формы перекрытия и нарушению связывания кирпича с раствором.

Своды и арки сложной конфигурации требуют высокой квалификации каменщика, и лучше доверить работу специалисту. Разобравшись в тонкостях технологии кирпичных перекрытий проёмов, сооружение перемычек и арок несложной конфигурации не составит большого труда.

Кирпичные перемычки, арки и своды, пришедшие из прошлого, и сегодня украсят фасад дома, ограждение, малые архитектурные формы, камины и печи, гармонично вписываясь в интерьер или экстерьер практически любого архитектурного стиля.

Как сделать арку из кирпича своими руками

Кирпичная арка

Красивая оконная или дверная арка из кирпича украсит любое внутреннее помещение. Технология кладки несложная, но все же требует определенных навыков. Поэтому лучше, чтобы арочный проем спроектировал и обложил мастер. Однако если внимательно изучить инструкцию и учесть все важные нюансы, составить проект, то и выложить арку полукругом получится своими руками.

Разновидности арок из кирпича

Кирпичная арка является декоративным элементом, поэтому ею часто выполняется оформление проемов в жилых помещениях. Но прежде чем построить в домах и квартирах красивые арочные проемы, полезно изучить информацию о том, какие существуют виды арок. Самыми распространенными разновидностями являются:

• Клинообразные. К клиновой форме зачастую прибегают любители интерьеров готического стиля. Кладка кирпича в этом случае должна сформировать клиновый арочный свод, верхняя точка острия фиксируется специальным строительным элементом.
• Романтика. В этой ситуации проем нужно выкладывать прямоугольной формы, а угловую часть полукруглую.
• Лучковые. У себя в доме такой вид арки может сделать почитатель интерьеров восточной тематики. В этом случае кирпичики вылаживают таким образом, чтобы образовался свод в форме усеченного конуса.
• Классические. Эта арка полукруглая при желании может быть обрамлена декоративными столбами. Чтобы конструкция выглядела гармонично, важно размер полукруга подогнать под ½ ширины основного проема.
• Модерн. Внешне проем выглядит в форме дуги.
• Порта. Несложная конструкция, выложенная в форме прямоугольника.
• Эллипс. Такая арка круглая на своде и может иметь разную ширину.

Вернуться к оглавлению

Преимущества и недостатки

Несмотря на то что оконные и дверные арочные перекрытия полукруглой формы считаются интересным интерьерным решением, у них есть свои плюсы и минусы, которые важно учесть, прежде чем приступить к строительству.

Главные достоинства таких конструкций следующие:

• Уникальная атмосфера в доме. Выложенные полукругом своды входной или межкомнатной двери создают особую, приятную атмосферу, которую почувствуют хозяева помещения и их гости.
• Несложное проектирование и монтаж. Даже без строительного опыта, внимательно изучив схему постройки, удастся возвести дверную арку из красного кирпича у себя в доме самостоятельно.
• Надежность конструкции. Арка представляет собой монолитное сооружение, способное выносить повышенные нагрузки.
• Универсальность. Сложить арку можно не только внутри дома. Ею часто обрамляют входные калитки, ворота, оконные проемы. Даже отверстие в печи можно обложить кирпичом в форме арочной дуги, что тоже является оригинальным решением и красивым дополнением к общему интерьеру помещения.

Однако такое строение имеет и недостатки, например, такие:

• Арка полукруглого вида требует создания единого стиля интерьера, куда входит специфическая облицовка стен, окон, пола. На воплощение этих идей потребуются существенные затраты труда, материалов и финансов, что не каждый может себе позволить.
• Строгое, пошаговое соблюдение технологии кладки. Если неправильно рассчитать размеры либо не по проекту сформировать кирпичный свод, высок риск того, что конструкция не выдержит и развалится.

Вернуться к оглавлению

Пошаговая инструкция постройки арочного проема

Составление проекта и чертежи

Если решение класть арку из кирпича окончательное, в первую очередь нужно составить шаблон, с помощью которого можно оценить форму и размеры будущей конструкции. Для составления шаблона рекомендуется измерить:

• толщину опорных конструкций;
• расстояние верхней точки относительно потолка;
• высоту стен;
• требуемую ширину проема.

Когда эти параметры станут известными, создается первичный набросок будущего шаблона, который изготавливается из ДСП. Для чертежа:

• чертится дуга с оптимальным изгибом;
• задается оптимальный радиус конструкции, учитывая ширину проема под ней.

Если кладка арки из кирпича усложненная, при этом количество изгибов и уровней нестандартное, каждый элемент стоит просчитывать и чертить отдельно. После, при изготовке эскиза все элементы складываются. Важно обратить внимание на то, что шаблон по размеру должен быть меньшим от реальных параметров арки. Это поможет удалить макет из проема без дополнительных усилий.

Расчет материала и параметров конструкции

Прежде чем приступить к моделированию эскиза, стоит измерить стену, высоту потолка и нужную ширину проема. Расчет кирпичной арки проводится таким образом:

• определяется радиус полукруга, а также ширина;
• с помощью циркуля чертится необходимый радиус.

Расчет арки и ее размеров проводится по такой формуле:

• R=L2+h3/2H, где R — радиус, L — ½ хорды, H — высота.

Вернуться к оглавлению

Кладка арочного проема

Когда все параметры станут известными, проводится монтаж деревянного эскиза, после чего следует непосредственно кирпичная кладка. Распределение кирпичиков выполняется снизу, при этом кладка осуществляется по обеим сторонам будущей арки. Чтобы не нарушать расстояние между опорами, кладется доска нужной длины, которая держится на столбах и перемещается по мере их увеличения. После необходимо установить брус по обеим сторонам конструкции, который будет служить подпоркой.

При выкладывании колонн стоит учесть, что количество рядов, выкладываемых для формирования арки, не должно быть четным. Важно тщательно заполнять раствором все швы и перемычки, иначе конструкция будет ненадежная. Дойдя до центрального свода, нужно установить «замковый» кирпич, с помощью которого удастся зафиксировать всю перемычку проема. Когда конструкция будет полностью выложена, деревянный шаблон убирается. Для отделки арки можно использовать декоративную штукатурку, имитирующую красный кирпич. Если арочная конструкция возведена на улице, например, над калиткой, для облицовки выбирается штукатурка для наружных работ.

Риски поломки

Кирпичный арочный проем при неправильной постройке и несоблюдении расчетов может поломаться. Если радиус конструкции большой, нагрузка увеличивается в несколько раз. В результате сначала образуются трещины, потому проем постепенно разрушается. Причины, по которым проседают арочные окна те же — неправильно рассчитанная ширина проема. Также конструкция разрушается при неустойчивом фундаменте дома, в этой ситуации строение нужно укреплять по всему периметру, ведь даже надежно построенная арка не выдержит такой нагрузки.

Заключение

Арочные проемы в жилых домах являются распространенным интерьерным решением, украшающим и создающим необычную атмосферу в жилище. Для облицовочных работ используют декоративную штукатурку, однако если кладка проведена аккуратно, имитация кирпича необязательна, конструкция и так будет иметь привлекательный вид. Но прежде чем приступить к строительству арки, рекомендуется изучить плюсы и минусы таких перекрытий. Чтобы проем получился красивым и надежным, важно правильно провести расчеты, соорудить шаблонный макет и строго соблюдать последовательность монтажный работ. В противном случае высок риск разрушения конструкции, вследствие чего строительные работы придется возобновлять.

Арки из кирпича: виды, расчет материала и кладка

Арка является архитектурным элементом и представляет собой перемычку в проеме стены. Эта красивая конструкция делает более выразительным внешний вид постройки или внутреннее оформление интерьера. Она не только эффектно разделяет помещение без двери, но и способна распределить нагрузку от верхней точки в стороны. Кирпичные арки чаще всего выполняют с наружной стороны. А в интерьере для создания закругленного проема используют гипсокартон.

Разновидности

Криволинейную перемычку из кирпича, называемую аркой, можно выполнить разными способами, отсюда и получается многообразие видов.

• Классическая, или полная арка представляет собой традиционный полукруг. Дуга, выложенная кирпичами, составляет половину круга. Подобный архитектурный элемент можно украсить колонами.

• Лучковая разновидность выглядит как усеченная, неполная классическая арка (лишь верхняя часть). Перемычка в данном случае меньше радиуса ширины двери.

• Клинчатые арки подходят готическому стилю. В данной конструкции кирпичи выкладываются клином и крепятся «замком».

• Стрельчатая (ломаная) арка состоит из двух половинок, высшая точка которой составляет не линию круга, а вершину треугольника в плавном исполнении. Готическое направление часто использует окна с ломаными линиями.

• В стиле «романтизм» используется вид проема с прямой верхней частью с закругленными переходами на боковые стены.

• В «модерне» присутствует очень широкая дуга в виде усеченного конуса.

• Портал (прямая) арка прямоугольной формы настолько проста, что ее под силу выстроить самостоятельно.

• Проемы, выполненные в форме эллипса, украшают различные стили интерьера.

• Арки неправильной формы могут быть самых неожиданных обликов, например, это может быть винтажная садовая конструкция.

Достоинства и недостатки

Прежде чем обзавестись арками в саду, во дворе или в доме, следует подумать, так ли они нужны, взвесить все «за» и «против» и только потом осуществлять задуманное. К достоинствам таких конструкций относится:

• эффектный внешний вид, всегда можно выбрать форму, соответствующую стилю интерьера;
• порталы при отсутствии дверей способны расширить объем, они позволяют увидеть только часть территории за своими пределами, а остальное пространство дорисовывает воображение;
• архитектурные перемычки надежны, они равномерно направляют вертикальную нагрузку в стороны к стенам;
• арки универсальны, ими можно оформить не только дверной или оконный проем, а также камин, беседку, ворота, калитку, даже глухую стену.

Что касается недостатков, то для некоторых людей отсутствие двери может показаться неуютным. К тому же арка обязывает поддерживать общий стиль помещения. А кто решится на самостоятельный монтаж, должен будет выполнять все операции в строгом порядке.

Монтаж

Арку из кирпича можно выложить своими руками. Начинать надо с выбора места и вида конструкции. От модели зависит сложность исполнения, но последовательность строительных работ для всех типов конструкций будет примерно одинаковой:

• рисуется эскиз выбранной модели арки;
• производятся расчеты;
• составляется чертеж с отметками размеров;
• по чертежу из ДСП изготавливается шаблон;
• шаблон устанавливается на месте перемычки;
• выкладывается из кирпича арка;
• фиксируется, закрепляется выложенная конструкция;
• убирается шаблон;
• для отделочных работ может использоваться штукатурка.

Построить арку несложно, но чтобы она была устойчива, не разрушилась, ее нужно правильно сложить. Для этого соблюдается четкая последовательность строительных работ. Если конструкция широкая, массивная, может потребоваться усиление фундамента.

Из чего сделать?

Строительный материал для изготовления арочного проема следует приготовить заранее. Кирпич часто используют клинкерный или керамический полнотелый (М-150). Если нет желания самостоятельно придавать кирпичу форму трапеции, можно приобрести готовый клиновидный камень. Для печных и каминных арок раствор делают с добавлением шамотной глины и песка, он обладает огнеупорными свойствами. Для остальных видов конструкции можно выбирать другие виды растворов с повышенным сцеплением. Для шаблона понадобятся листы ДСП и бруски.

Расчеты и создание шаблона

Если выбрано место и готов эскиз модели, можно переходить к расчетам. Необходимо знать размер стены от пола до потолка. Затем отметить высоту и ширину самой арки, рассчитать радиус. Для изготовления шаблона понадобится выяснить толщину опорных частей, отмерить расстояние от высшей точки конструкции до потолка, высоту и ширину проема.

Чтобы вычислить радиус перемычки, следует сложить квадрат ее высоты и квадрат ширины/двойная высота перемычки (обычно она составляет 1-2 ряда кладки). Радиусом является половина ширины проема. Таким же способом производятся расчеты и для шаблона. Шаблон выполняют немного меньше арочной конструкции, чтобы во время демонтажа не повредить кладку.

На лист ДСП наносится чертеж половины окружности с просчитанным радиусом. Затем вырезаются два одинаковых полукруга и скрепляют брусками в единую конструкцию. Шаблон временно монтируют в проем и закрепляют на распорках и деревянных креплениях (опорах).

С помощью длины дуги рассчитывается количество необходимого кирпича, швы тоже нужно учитывать, но делать их по возможности минимальными. Размер клина кирпича подбирается зрительно, по ходу работы вытесывается клиновидная форма каждого камня. Можно сразу приобрести клиновидный кирпич, но погрешности кладки будут заметнее, чем при индивидуальном подгоне.

Как выложить?

После установки шаблона приступают к кирпичной кладке самого проема. Кирпичи в колоннах выкладываются снизу вверх, с двух сторон одновременно. Все швы тщательно заполняются раствором, пустоты могут в дальнейшем стать причиной разрушения конструкции. В центральной верхней части забивается последний кирпич, устанавливается «замок», он зафиксирует строение. Шаблон демонтируется только тогда, когда вся конструкция полностью готова. Затем убираются излишки раствора, выравниваются швы, кладка подготавливается к облицовочным работам. Для отделки можно выбрать декоративную штукатурку.

Распространенные ошибки

Арка должна распределять нагрузку от центра к колонная, неправильно выстроенная конструкция может растрескаться, а иногда и развалиться. Чаще всего во время монтажа допускают следующие ошибки:

• нагрузка будет распределяться неравномерно, если очень широкий проем не имеет достаточной высоты;
• нельзя подменять шаблон металлическими уголками, ДСП в отличие от металла способствует естественной усадке всей конструкции;
• несвоевременный демонтаж шаблона может разбухнуть от влаги раствора и частично разрушить строение;
• слабый фундамент создает опасность просадки конструкции, что приводит к ее разрушению;
• особенно тщательно следует рассчитывать большие радиусы, так как такие конструкции испытывают особые нагрузки.

Если учесть все возможные ошибки, приложить усилия и старания, можно выстроить красивую арку своими руками. Это декоративное строение украсит двор, сад или интерьер квартиры.

Как правильно сделать арку из кирпича, смотрите в видео.

Кладка арок из кирпича: инструменты, материалы, процесс, ошибки

Всем прекрасно известно, что обустроенный в качестве арки дверной проем выглядит намного интереснее, нежели обычный прямоугольный вход. За счет использования арочных сводов можно прибегнуть к необыкновенным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, возведенная своими руками. Этот декоративный элемент, служащий уже не одному поколению архитекторов, великолепно гармонирует с интерьерами старых построек, а также превосходно вписывается в более современные дизайны.

Устройство кирпичной арки.

Однако имейте в виду, что арочные формы в постройке достаточно сложны, поэтому для получения достойного результата следует обладать некоторыми навыками в сфере строительства.

Типы арок из кирпича

Арка — это своеобразная перемычка в форме полукруга, которая соединяет между собой две вертикальные опоры. Прочность арка обретает благодаря распределению нагрузки в разные стороны. Как правило, арки используются для украшения дверных и оконных проемов, а также мангалов и печей.

Сейчас наиболее распространенными считаются 3 формы кирпичных сводов:

Типы кирпичных арок.

1. Полная арка. Во время ее постройки полукруг оформляется в половину диаметра. Подобный свод может благоустроить, пожалуй, всякий мастер, обладающий минимальным мастерством.
2. Прямоугольный свод. Такая арка внешне напоминает букву «П». Подобная постройка считается наиболее сложной.
3. Усеченная арка. В таком строении свод делают низким, менее половины диаметра круга, а кирпич ложится по усеченной дуге. В плане трудоемкости и сложности усеченная арка занимает среднее место между клинчатым и обыкновенным сводами.

Кроме всех перечисленных типов кирпичных арок, известны такие своды: модерн — обустраивается в форме усеченного конуса, в стиле романтизм — прямоугольная арка с закругленными углами, эллипс — обычно используется в интерьере постмодерн, портал — классическая прямоугольная. Однако каждая из описанных конструкций обладает и собственными достоинствами, и некоторыми недостатками. К примеру, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А обустройство эллипсовидного свода нуждается в наличии достаточно большого, лишенного каких-либо проемов и декоративных деталей участка стены.

Вернуться к оглавлению

Инструменты и материалы для кладки арки из кирпича

Приняв решение о возведении определенного типа свода, который будет гармонично сочетаться со стилистикой оформляемого помещения, следует подготовить все нужные строительные материалы и инструменты.

Концепции установки всех арок из кирпича мало чем отличаются друг от друга. Необходимо лишь запастись всеми нужными инструментами и материалами, чтобы построить этот шедевр собственноручно.

Итак, для работы вам понадобится:

• раствор,
• кружала,
• гвозди и рейки,
• клинья,
• кирпичи,
• метр и уровень,
• молоток и кувалда,
• кельмы,
• чаша для приготовления смеси,
• электролобзик,
• карандаш,
• зубило.

Для того чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, применяется клиновой кирпич. Этот материал обладает трапециевидной формой, за счет чего обеспечивает наиболее прочное крепление всей структуры. Клиновый кирпич вы можете найти в строительных магазинах, но если вы все-таки не смогли этого сделать, такой материал возможно сделать и самостоятельно. Для этого у обыкновенного кирпича обтешите боковые стенки с двух боков, доведя его таким образом до необходимых габаритов. Укладывается кирпич с использованием специальных смесей. К примеру, для благоустройства печных арок, как правило, применяется раствор, который включает в свой состав шамотный песок, мелкий гравий и глину. Для выкладки можете воспользоваться также полнотелым кирпичом, бетонными блоками либо природным камнем. При возведении свода старайтесь оставлять минимально возможную толщину швов.

Вернуться к оглавлению

Подготовительная работа

Кладка сводов в каждой ситуации будет индивидуальной, принимая во внимание запланированный вид конструкции, однако при любых обстоятельствах процесс можно подразделить на несколько основных этапов:

Конструкция опалубки арки с использованием кружала и стоек.

• чертеж и выделка арочной дуги;
• установка в проеме шаблона;
• непосредственная выкладка кирпича;
• укрепление свода;
• удаление кружал;
• декоративная облицовка.

Всякую арку необходимо начинать с установки пят, которые подготавливают по шаблону. Поскольку высота свода бывает различной, то и угол пяты изменяется. Нельзя пользоваться одной формой пяты для всех арок. Иногда устраивают упрощенный треугольный свод, выкладывая материал плашмя, после чего продолжают укладку стен, которые будут хорошенько прижимать пяты к нижерасположенным линиям кладки.

В старых зданиях следует дополнительно укрепить фундамент кирпичной арки, потому что добавочные нагрузки на стены способствуют деформации проемов.

Шаблон для будущего свода производится из ДСП и деревянных брусьев по предварительно рассчитанным габаритам. Чем аккуратнее вы сделаете шаблон, тем эстетичнее в итоге будет смотреться арка из кирпича. Иногда, если нужна более устойчивая и прочная конструкция, привычную ДСП сменяют на каркас из арматуры. Такой каркас тоже производится по габаритам свода и соединяется с помощью сварки. Подготовьте шаблон чуть-чуть меньше ширины пролета — и вы не столкнетесь с какими-либо трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и нанесите крайние точки арки, потом соедините их четко вычерченной дугой. По нарисованным полоскам вырежьте две равных полукруглых детали свода и скрепите их при помощи саморезов и брусков. В результате у вас выйдет шаблон в настоящую величину арки. Затем вмонтируйте его в обустраиваемый проем и зафиксируйте распорками и опорами.

Построение арочной перемычки.

Для более надежной установки с двух сторон проема на нижнем рубеже свода вмонтируйте штрабы, которые зажмут конструкцию и гарантируют ей достаточную крепость. По середине верхней дуги свода осторожно вбейте замковый кирпич, который обеспечит крепление формы. После этого можно приступать к выкладке боковых частей проема, при этом имейте в виду, что число строительных деталей с обеих сторон должно остаться нечетным.

Затем возведите колонны, на которые потом будет помещена опалубка. Строятся они, как правило, из бетона либо кирпича, однако в первую очередь устанавливается фундамент. Для того чтобы линии колонн совпадали между собой, их необходимо выравнивать при помощи шнура. Кроме того, обязательно проверяйте точность и верность расстояния между столбами с помощью предварительно подготовленной доски, которая будет равна необходимой ширине пролета.

Вернуться к оглавлению

Выкладка кирпича для арки

Укладка кирпича для арки.

На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.

Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.

Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно. По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.

Поперечные и продольные швы непременно заполните раствором целиком. Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться. Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.

Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.

Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу. В последнюю очередь размещается замковый камень, который должен располагаться вертикально.

При выкладке арки необходимо соблюдать толщину швов.

Еще раз тщательно проверьте кладку с помощью линейки либо уровня.

Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.

После того как раствор затвердеет, его поверхность нужно очистить при помощи сухой кисточки. Прилипшие комки смеси удалите влажной кистью, пока раствор не застыл полностью.

После того как процесс выкладки кирпича будет закончен и раствор засохнет, шаблон можете убирать.

На этом обустройство арочного проема можно считать завершенным.

Вернуться к оглавлению

Частые ошибки в обустройстве арок из кирпича

Верно разработанная и внимательно оформленная кирпичная арка всегда смотрится весьма стильно и неординарно. Такое строение прослужит столько же, сколько и здание, в котором она возведена. Однако для достижения такого результата необходимо принять во внимание некоторые нюансы, чтобы избежать ошибок, которые способны привести к разрушению конструкции:

Построение кирпичных колонн

• неравномерная выкладка, вызванная использованием металлических уголков при изготовлении шаблона, может довести до растрескивания поверхности конструкции;
• на конструкции могут появиться трещины, если выбрана недостаточная высота арки в широком пролете;
• если шаблон демонтировать не вовремя, то в кирпичной кладке может возникнуть избыточное напряжение из-за разбухания применяемой в конструкции древесины;
• предпосылкой образования трещин может стать неумело благоустроенный фундамент.

Для благоустройства арки из кирпича своими руками вам потребуется всего несколько часов. Этот процесс не представляет собой какой-либо особенной сложности, при этом надо обязательно следовать технологиям и рекомендациям. В таком случае кирпичный свод будет не только эстетично смотреться, но и служить много лет. Простой свод нетрудно установить собственноручно, но более затейливые архитектурные формы желательно доверить специалистам.

Своды из кирпича могут быть выполнены в разнообразных стилистиках, которые соответствуют общему дизайну интерьера. Их можно использовать не только в качестве декоративного элемента окон и дверей, но и для украшения других деталей. Кирпичная арка, выложенная собственноручно, станет оригинальным украшением вашего жилья и придаст помещению особый уют.

Читайте также: Р асход материала
Скорлупа ППУ — это что?
Подробнее о технологии гидроизоляции

Кладка арки из кирпича: советы самостоятельным строительным

Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

• классическая – высота полукруга — полширины проема;
• лучковая – обрезанный конус, характерный для восточного стиля;

• клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
• модерн – дуга как усеченный конус;
• романтизм – прямоугольной формы с небольшим закруглением углов;
• эллипс – используется в постмодерне или нью-вейве;
• портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

Последовательность

В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:

• создание проекта;
• построение шаблонного элемента;
• его установка;

Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.

Что необходимо?

Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.

Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.

Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.

Создание шаблона

Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски. Их следует прибить между собой, а далее фиксируется оргалит.

Монтаж опорных столбов

Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.

Кладка

Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.

Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.

Чистить раствор стоит после его схватывания. Для этого применяется влажная кисть.

Особенности конструкции для гаража

Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.

Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.

Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.

Если арка выполняется для гаража, расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит заложить по арматуре.

Особенности конструкции для печей и каминов

В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.

Чистка от раствора

Поскольку во время кладки своими руками раствор не всегда удается идеально распределить, он может попадать на лицевую часть. Тогда его придется зачистить сухой тряпкой. Если же раствора окажется в шве недостаточно, его необходимо заполнить с направлением снизу вверх.

Причины разрушения

Есть особые обстоятельства, в результате действия которых арка может лопнуть:

• Малый радиус при большой ширине. В связи с неравномерностью распределения значительных нагрузок могут появиться трещины и разрушения;

• Если как шаблон используются металлические основания или уголки. Несмотря на желание применить их для усиления конструкции, результат может оказаться противоположным. Ведь металлическое основание, в отличие от деревянного шаблона, не дает возможности арке сделать усадку. Это может привести к появлению трещин.
• Шаблон вовремя не извлечен. За время пребывания шаблона в конструкции он впитывает влагу, древесина разбухает, в результате чего кладка не выдерживает напряжения. Поэтому если не получается сразу вытащить шаблон, следует накрыть арку полиэтиленом.
• Причиной разрушения может стать проседание фундамента, в этом случае потребуется его укрепление.

Предотвратив возможные причины, возводим надежную конструкцию

Для создания кирпичной арки своими руками понадобится несколько часов. В процедуре нет ничего сложного, важно лишь соблюсти технологии, рекомендации, тогда результат удастся на высшем уровне – отделка арки кирпичом будет не только выглядеть красиво, но и служить много лет.

Арка из кирпича – вся нужная информация на эту тему.

   Для начала процесса возведения арки необходима опалубка-шаблон. Именно по нему и будет происходить вся кадка, от начала до конца. Шаблон сооружается из двух частей, непосредственно самой арки (изготовленной из досок) и пары стоек. Стойки несут на себе функцию поддержки. По форме они должны быть заостренными по плоскости. Такой формат необходим для удобства извлечения  шаблона из готовой арки (для сохранения кладки).

   Первый ряд кладки должен производиться клиновым кирпичом (тычковым ребром). Вся кладка для надежности  делается без зазоров, строго по шаблону.  Зазор должен присутствовать только между прямой частью арки и поддерживающими стойками. Это необходимо для облегчения извлечения опалубки из готовой арки. Маленькая тонкость. При использовании цементного раствора извлекать шаблон лучше не раньше двух недель.

   Что такое клиновый кирпич? Это кирпич используемый для возведения арок и прочих отделочных работ. Специальный трапециевидный, он хорош в первом ряду арок (способствует лучшему закреплению кладки). Если такого материала нет, то его можно изготовить самостоятельно из обычного кирпича. Главное в нем, что бы толщина швов не превышала 1 см.

   Для возведения арок используется не только необычный кирпич, но и различные специальные растворы для закрепления. Для уличных дверных и оконных арок необходим цементный раствор.  А вот арки строящиеся для каминов и печей категорически такой состав  не любят.  Высокая температура просто разрушит цементное сооружение (слишком высока температура). Так что в этом случае лучше использовать специальные составы, например из глины и шамотного песка с мелким гравием. Для получения необходимой консистенции гравия, его нужно просеять через сито (диаметр ячейки до 0,8 см.). Даже сама толщина швов в печных сооружениях, несмотря на специальный раствор,  должна быть минимальной.

Как изготовить шаблон

   Для начала необходимо понять, что опалубка при строительстве возьмет на себя две главные функции – несущую и формообразующую.  Само изготовление шаблона (кружал) очень трудоемкий и сложный процесс. Для  сооружения оного потребуется отрезок доски, полукруг из ДСП (толщина 19 мм), полоса оргалита (6 мм). Полукруг из ДСП прибивается к заготовке доски. По дугообразной стороне закрепляется оргалит. Соответственно ширина полоски оргалита должна быть равна ширине полукругов или можно больше, меньше нельзя.

Как установить опорные столбы

   Для того что бы установить столбцы необходимо с  их внутренней стороны разместить подпорки. Для этого используют доски или достаточно прочные палки. Шаблон размещают на торец подпорок. Для обеспечения ровной кладки на шаблоне нужно сделать разметку.  С помощью кирпича поставленного на середину  кружал и циркуля, просчитывается толщина кирпичей и толщина шва между ними (примерно 0,5 мм). Каждое расстояние  по кромке опалубки-шаблона обязательно отмечается. Такую процедуру нужно провести с обеих сторон кружал.

Начинаем кладку

   Возведение арки нужно начинать с двух сторон, постепенно подходя к середине шаблона.  Особое внимание нужно уделять сделанным  ранее меткам. Каждый положенный кирпич должен соответствовать разметке. Перед завершением (остается 3 кирпича до конца кладки) нужно будет проверить вертикальность и ровность арки целиком. Завершать первый ряд должен кирпич с клинообразным сечением.  Если же кирпич будет обычным, то потребуется увеличить толщину шва (сверху положить больше раствора).

   Что бы не нарушить симметричность нужно при кладке следующего ряда использовать шнур. Для защиты швов применяется остроконечная кельма. Так же швы проходятся расшивкой.   Лишние куски раствора лучше удалять влажной кистью не давая засохнуть, а чистоту всей кладке можно придать сухой кисточкой.

Тонкости возведения печных арок

   В частных домах и на дачах довольно часто возводятся печи и камины с арками. Если к этом у процессу основательно подготовиться и постараться учесть все тонкости, то никаких сложностей с данной работой не возникнет.  Возведение арки для печки или камина  ни чем не отличается от процесса постройки стандартной арки.  Кладка начинается о с двух сторон к середине. Последний кирпич кладется с усилием, что бы добиться эффекта распирания (напряжения).  Использовать конечно лучше клиновидный кирпич, но если такового нет можно использовать обычный (только стесанный к низу). Свод камина требует еще более тщательной подгонки кирпича друг к другу, практически до касания. После возведения арки  в камине может возникнуть проблема с удалением опалубки.  Не стоит слишком усердствовать в этом случае, шаблон можно оставить  для выгорания в процессе топки камина.

Строим арку для гаража

   Гараж конечно не дом, но красота и надежность для этого помещения так же важна. Арка для гаража будет вполне уместна и при  ее возведении нужно учесть  некоторые нюансы.  Важно знать, что чем ниже арка (маленькая дуга), тем слабее  и менее надежна конструкция. Так же не стоит забывать о весе полукруга. Широкая, низкая или двойная по высоте, в этих случаях вес  арки будет не слабым. Для этого нужно построить достаточно крепкий и прочный  шаблон.

   Устанавливая стойки для шаблона необходимо все тщательно очистить от мусора. Так не будет проседания в самой кладке арки.  Полукруг для гаража будет велик по сравнению с обычным дверным проемом, так что в данном случае нужно хорошо рассчитать количество кирпичей и постараться не делать толстых швов в первом ряду. В месте касания кладки с опалубкой толщина слоя раствора должна быть не более 6 мм. Все возведение проводиться обычно, от стенок к центру. В середину загоняется  последний замочный кирпич. Швы при нем нужно заделывать с особой тщательностью.

   Арочный проем для гаража, как правило, очень велик. При этом  стена с таким проемом становиться  слабой, особенно над аркой. Для ликвидации этой проблемы, перед возведением арки, над ней нужно заложить пару прутов арматуры и швеллера, для дополнительной прочности.

   Каждое дело требует внимательности и терпения, так и с возведением арок.  Самое главное хорошо подготовиться и выбрать качественный материал  и ваше творение станет вашей гордостью.

Еще статьи о кирпичах:

  – Правильная закупка кирпича

  – Все о кирпичах. Все секреты строительства и покупки

  – Деревянные кирпичи

  – Как защитить фасад кирпичного здания от влаги и разрушения

  – Материалы для строительства стен. Все виды материалов

загрузка…

Арка из кирпича своими руками

Каждый, кто проходит мимо здания с арочными кирпичными сводами, невольно представляет себе античную римскую или древнегреческую архитектуру. На протяжение тысячелетий этот тип кирпичной кладки остается востребованным, так как придает зданию более грациозный вид. Глядя на объекты с арками, мы начинаем ломать голову, как удается так закрепить кирпичи, что они не падают нам на голову. Между тем, арка из кирпича своими руками может быть выложена, если ознакомиться с технологией ее кладки.

Кирпичные арки на входе в здание являются прекрасными элементами декора

Что такое арка и от куда она взялась?

Кладка полукруглых арок основана на действии сжимающих кирпич сил. На каждый отдельно взятый кирпичик действуют три силы: сила тяжести и две сжимающие с боков, направленные под определенным углом. Так вот сумма модулей боковых сил гораздо больше силы тяжести, что заставляет кирпич висеть и не падать. Растягивающие и изгибающие силы для арки не приемлемы, так как угол их приложения не способствует стабильности конструкции, и происходит разрушение. По этой причине сделать арку на очень узком пролете будет проблематично.

Выражения “арочный свод”, “арки из кирпича” у многих людей ассоциируются с древней Грецией, Римом или Византией. Это и не удивительно, ведь, искусство сооружения кирпичных зданий пришло на Русь именно из Византии. Наши предки-славяне прекрасно знали, как можно сложить арку. Достаточно представить себе хотя бы обычную русскую печь или национальный украинский погреб – льох. Арку можно встретить и на Киевских Золотых воротах, и на фасадах старинных, церквей и зданий. Так что умение сооружать арочную кладку сидит в нас на генетическом уровне. Давайте же пошагово разберемся, как сделать арку из кирпича.

Разновидности арок по типу укладки кирпичей

Арка – это полукруглая перемычка, которая соединяет две вертикально стоящие опоры. Существует много разнообразных арочных форм, сильно отличающихся внешне, но далеко не каждую из них можно сложить из кирпича, особенно если вы хотите построить объект своими руками. Традиции арочного кирпичного строительства зачастую используют только три разновидности арок:

• Обычная или полная арка – при ее сооружении арочный свод делают равным половине диаметра круга. Самая простая разновидность арки, которую вполне могут сделать своими руками любители мастерить.
• Клинчатая или прямоугольная – арочный свод делают равным радиусу круга. Внешне она похожа на букву “П”. Это самая сложная арочная форма для устройства из кирпича. Если она будет сложена не имеющим опыта любителем, то вероятнее всего просто развалится.
• Лучковая арка, которую называют еще усеченной или неполной имеет низкий свод по размеру меньше диаметра окружности. Эта форма является промежуточной между двумя предыдущими, как внешне, так и по сложности устройства.

В зависимости от выбранного типа арки отличается и допустимое расстояние между ее опорными колоннами. У полной арки колонны допустимо расставлять на расстояние до 2,5 м, у лучковой – до 1,5 м, а у клинчатой – не более 1 м. Эти цифры нужно хорошо помнить любителям все делать своими руками с небольшим профессиональным уровнем.

Разновидности арочных кладок

Подготовка к строительству

В первую очередь необходимо произвести кладку обеих опорных колонн. На них в дальнейшем будет опираться арка. Если ее пролет будет больше 1 метра, то делать колонны следует в два кирпича, ведь от длины этого пролета зависит высота арки, от которой в, в свою очередь, боковая нагрузка на эти самые колонны. Если они будут слабые, то не выдержат массы арки. Кладка опорных колонн производится симметрично. То есть, уложив ряд на одной колонне, нужно по уровню укладывать ряд и на второй. Так делается до самого верха. Цементный раствор для арочной кладки необходимо сделать несколько гуще, чем всегда, так как жидкий раствор не в состоянии удержать ее, и кладка может расползаться. Для симметричности кладок обеих колонн, удобнее всего натягивать шнур по уровню, поднимая его после каждого ряда на необходимую высоту.

Самая ответственная, но не очень сложная работа – это изготовить деревянный шаблон. Он нужен для укладки на него кирпичей свода, чтобы образовалась полукруглая форма и для временного удержания арки до полного высыхания раствора.

Схема установки полукруглой деревянной формы – кружала

Сделать деревянный шаблон своими руками не сложно. Для этой цели нужно из 20 миллиметровой ДСП выпилить два полукруга требуемого диаметра. Кроме того, потребуется обрезок доски шириной равной или чуть большей длины стандартного кирпича. Доску прибивают гвоздями к основанию изготовленных ранее полукругов. Длина доски и диаметр полукругов должны быть равны расстоянию между опорными колоннами. Полукруги из ДСП по всей окружности скрепляют брусками из дерева одинаковой длины равной ширине доски. Получится, что расстояние между полукругами тоже будет равняться ширине этой доски. Затем необходимо к окружностям обоих полукругов прибить стальную полоску толщиной 6-8 мм. Все – шаблон готов.

Деревянный шаблон для сооружения кирпичной арки

Приготовленный шаблон необходимо установить на опорные столбы. Для этого придется сделать под него деревянные либо металлические подпорки, имеющие диаметр 8-10 см. По высоте они должны сравняться с высотой опорных колонн. Данные подпорки нужно подставить между двумя опорными колоннами с их внутренней стороны и жестко закрепить деревянными распорками. Готовый шаблон устанавливается на них сверху.

Если делать деревянный шаблон самостоятельно, необходимо помнить, что на каждые полметра этого шаблона должна приходиться минимум одна распорка. Следовательно, при длине арки в 1 м, помимо распорок, которые имеются по краям шаблона, требуется установить еще одну в самом центре. Если же длина арки уже 1,5 м, то придется добавить 2 подпорки и т.д. Они нужны, чтобы тяжелая сырая кирпичная кладка под действием силы тяжести не прогнула шаблон.

Для строительства арки нам понадобятся: пила-ножовка, молоток, мастерок, уровень, расшивка, шнур.

Техника кладки арок из кирпича

Самое главное, о чем нужно помнить при выполнении кладки арки, это то, что закончить ее нужно в один прием. Останавливаться нельзя, так как различная степень высыхания раствора приведет к ее разрушению. Физический смысл этого следующий: цементный раствор схватывается достаточно быстро и создает некоторое давление на кирпич, как бы “растягивая” его. Поэтому, если сделать слишком большой перерыв в сооружении арки, то места, с которых была возобновлена кладка после перерыва, потрескаются.

Кладка обычной арки

Некоторые строители советуют перед началом кладки кирпича сделать на шаблоне определенную разметку, чтобы кладка была абсолютно ровной и симметричной. В действительности это совсем не обязательно, ведь она итак получится нормально, даже если ее будет делать неопытный каменщик. Главное, чтобы кирпичи укладывались одновременно с обеих сторон. Это приведет к тому, что в конце концов кладка дойдет до верха, где останется только вставить последний вертикальный кирпич, который выполнит роль замка.

Построить так называемую клинчатую арку тоже несложно, ведь техника укладки кирпича совершенно не отличается от обычной. Точно так же кирпичи устанавливают на шаблон, скрепляя между собой цементным раствором. Швы делают обычные, ровные. Осуществляется кладка с двух сторон путем попарной укладки кирпичей. При этом, расходящийся наклон кирпича сверху равняется 4-5 градусам. Это значит, что каждый следующий кирпич необходимо немного наклонять по отношению к предыдущему. В середине кладка скрепляется замком из клинообразного кирпича. Чтобы правильно «почувствовать» уклон, надо иметь некоторый опыт. Поэтому новичкам не советуют начинать строительство арок с такого типа.

Кладка полной и лучковой кирпичной арки отличается от обычной тем, что раствор в ней нужно класть клинообразно, а шов сверху делать гораздо толще обычного. Укладка последующего ряда производится аналогичным способом, что и нижнего. Чтобы соблюсти симметричность – можно использовать шнур. В данном случае обязательно надо делать расшивку швов, а кроме того, косметическую очистку поверхности кладки. Для этого кирпичи обтирают сначала сухой, после чего влажной кистью. Последним этапом является удаление шаблона после полного затвердевания раствора.

Если вы являетесь любителем своими руками мастерить что-то красивое и оригинальное, обладаете хотя бы начальными навыками каменщика и пониманием процесса укладки кирпича – сделайте это архитектурное чудо. Вам будет что показать своим друзьям, которые скажут: “Как же это красиво! Словно попали в древнегреческий или римский город!”.

Как самому построить перемычку арки из кирпича

Кирпичные арочные перемычки традиционно использовались для структурной опоры, но теперь они используются как декоративные элементы. Кирпичные арки украшают дверные и оконные проемы. Эти арки можно установить в помещении, чтобы добавить эстетически приятный элемент в ваш интерьер. Или вы можете построить арку для своего сада из кирпича. Вы также можете построить перемычку кирпичной арки самостоятельно, так как профессиональный опыт каменщика не является обязательным условием для строительства перемычки арочной кирпичной кладки.Вот как вы можете построить такой для своего дома или сада:

Как построить кирпичную арочную перемычку

Во-первых, вы должны собрать все эти материалы, чтобы построить арку:

Измерительная лента, фанерные листы, циркулярная пила, шурупы по дереву, дрель, плотницкий уровень, раствор, бетонная смесь, мастерок каменщик, вогнутый инструмент для стыка кирпича, лобзик, столярный клей, тряпка, мистер, листовой пластик, пила, лестницы, карандаш, нить, L-квадрат.

Несколько помощников пригодятся, чтобы поднять перемычку кирпичной арки над дверью или окнами!

При строительстве кирпичной арочной перемычки необходимо сначала построить деревянную опору.

Строительство опоры

Первый шаг

Первый шаг – измерить ширину проема в его наивысшей точке до начала арки. Она известна как «линия пружины», и она составляет основу для деревянной опоры.

Второй шаг

Перенесите размер проема на нижний край фанерного листа. Затем, найдя точный центр, отметьте его на нижнем крае фанерного листа. Эта точка называется «ударной точкой».После этого шага привяжите к карандашу веревку, поместив кончик карандаша на один из концов пружинящей базовой линии.

Третий этап

Теперь, удерживая струну туго, поместите другой конец струны в ударную точку и нарисуйте полукруг от одного конца базовой линии до другого. Все эти шаги довольно просты и просты, но должны выполняться безупречно при строительстве перемычки арочной арки из кирпича.

Четвертая ступень

Нарисуйте одну вертикальную линию под углом девяноста градусов к вашей базовой линии пружины от центральной точки.Используйте L-угольник и прямую кромку. После этого отметьте точную точку, где перпендикулярная линия делит дугу полукруга пополам. Это отмечает место для вашего трапецеидального камня, который является одной из самых важных строительных деталей при строительстве перемычки арочной кирпичной кладки.

Это потому, что краеугольный камень фиксирует кирпичную арку на своем месте. Затем начните отсчет от замкового камня, чтобы определить количество кирпичей, которые вам нужно будет заполнить с обеих сторон.

Пятый шаг

Теперь вырежьте полукруг с помощью лобзика.Используйте вырезанную вами форму в качестве шаблона, чтобы вырезать еще один полукруг. Эти два выреза образуют две стороны деревянной опоры.

Шестая ступень

Независимо от того, строите ли вы арку для двери или над окнами, вы должны выполнить этот шаг осторожно. Вам необходимо прибить кусок пиломатериала по краю основания полукруга. Если вы собираетесь класть кирпичи или пиломатериалы вертикально или в солдатском стиле, используйте пиломатериалы 2 × 4. Если вы планируете разместить кирпичи горизонтально, используйте брус размером 2 × 8.

Прибейте аналогичные куски пиломатериалов вдоль перпендикуляра и два куска пиломатериалов с обеих сторон перпендикуляра, чтобы получилась форма треугольника. Затем прибейте к пиломатериалам другие полукруглые вырезы.

Теперь отрежьте одну полоску гибкого ДВП и прибейте ее к изогнутому краю фанеры.

Как построить арку из кирпича

После постройки деревянной опоры можно выполнить следующие действия, чтобы построить перемычку арки из кирпича.

Первый шаг

Сначала вы должны построить две колонны с обеих сторон проема на высоту, которая заканчивается в начальной точке арки.Этот шаг необходимо сделать, когда вы делаете кирпичную арку над дверью. Столбы должны быть глубокими и широкими, чтобы поддерживать кирпичную арку. Лучше, если столбы будут шире, когда вы пытаетесь соорудить перемычку арки из кирпича. Очень важна деталь конструкции.

Второй шаг

Отрежьте кусок пиломатериала по горизонтали. Это может быть ниже основы формы. Отрежьте еще два бруса, которые будут размещены напротив боковых стоек, с горизонтальным расположением пиломатериалов сверху. Теперь поверх опорной рамы поместите полукруглую фанеру.Это опора, которую вы будете использовать, когда начнете укладывать кирпичи.

Третий этап

Замешать раствор согласно инструкции, написанной на упаковке. Затем нанести раствор на верхнюю часть одного из столбов узким краем, обращенным внутрь арки. Теперь поместите свой первый кирпич на раствор. Выровняйте кирпич по воображаемой линии, проходящей через центр кирпича до ударной точки на основании арки. Повторите этот шаг для другого столба.

Четвертая ступень

Нанесите раствор на другой кирпич и поместите его на свой первый кирпич.Повторите то же самое с другим столбом. Когда вы строите перемычку арки из кирпича, вы должны строить арку одинаково с обеих сторон, чтобы сохранить баланс. Продолжайте укладывать кирпичи, пока не дойдете до ключевой точки, и все кирпичи должны быть выровнены с вашей центральной точкой.

Пятый шаг

Теперь замковый камень нужно смазать раствором с обеих сторон и вклинить в верхнюю часть арки. Это поможет зафиксировать арку или кирпичи на месте, и напряжение будет передаваться на кирпичные столбы, а не на деревянную опорную раму.

Трапецеидальный камень может быть больше, чем кирпичи, чтобы добавить дополнительный декоративный элемент в перемычку, которую вы строите над окнами или в месте внутри вашего дома.

Шестая ступень

Вы успешно построили кирпичную арочную перемычку. Теперь дайте достаточно времени, несколько дней, чтобы раствор правильно схватился. Вы также можете выровнять миномет в это время. После того, как раствор застынет, снимите деревянную опорную раму и полукруглую форму.

Так как перемычка кирпичной арки будет тяжелой, вам могут понадобиться помощники, которые помогут ее нести и устанавливать.Наслаждайтесь своим тяжелым трудом, который может вдохновить вас на самостоятельные улучшения дома!

Кирпичные арки – Полукруглая арка – Грубые и осевые арки.

Полукруглая дуга.
Арка, которая является наиболее элегантным и конструктивно эффективным методом поддержки кирпичной кладки, на протяжении веков была предпочтительным средством поддержки кирпичной кладки над небольшими проемами для дверей и окон, а также для аркад, виадуков и мостов.Технологичность и гибкость небольших блоков кирпича, уложенного в раствор, демонстрируется при использовании кирпича точной формы в декоративной кладке и грубых пролетных перекрытий для железнодорожных мостов.

Традиционные навыки кирпичной кладки уже много лет находятся в упадке. В последние годы использование кирпичных арок в определенной степени вернулось в моду в виде арочных выступов для проемов в несущих стенах, кирпичной облицовки каркасных зданий и аркад.

Самый эффективный метод поддержки кирпичной кладки над проемом – это использование полукруглой арки, которая переносит нагрузку на стену, которую она поддерживает, непосредственно на стороны проема через арку.На рисунке 100 показана полукруглая кирпичная арка с отмеченными различными используемыми терминами.

Сегментированная арка, которая имеет форму сегмента (части) круга, менее эффективна, поскольку передает нагрузки на косяки как вертикальной, так и направленной наружу.

Фиг.100 Полукруглая кирпичная арка.

Черновые и осевые дуги.
Двумя способами сооружения изогнутой кирпичной арки являются кирпичи, уложенные с клиновидными швами из раствора или с клиновидными кирпичами с швами из раствора одинаковой толщины, как показано на рис.101.
Арка, образованная неразрезанным кирпичом и клиновидными швами из раствора, называется аркой из грубого кирпича, потому что швы из раствора неровные, а конечный эффект грубый. Со временем швы, которые могут быть довольно толстыми на вершине арки, могут потрескаться и подчеркнуть грубый вид. Грубая арка, которая может быть использована из-за ее грубого внешнего вида с кирпичами неправильной формы, обычно не используется для облицовки фасада.
Арки в кирпичной кладке с фасадами обычно строятся из кирпичей, нарезанных по форме клина, с швами из раствора одинаковой ширины.Кирпичам нарезают необходимую форму клина путем постепенного измельчения их до нужной формы, отсюда и название «кирпичи с топором».

Любой хороший облицовочный кирпич, какой бы твердости он ни был, можно разрезать на клин как на строительной площадке, так и за ее пределами. Шаблон или узор вырезается из листа цинка в точную форму клина, по которому должны быть вырезаны кирпичи.

Шаблон укладывается на подрамник или лицевую часть кирпича, как показано на Рис. 102. На лицевой стороне кирпича с каждой стороны шаблона делают неглубокие надрезы.Эти пропилы выполняются ножовкой или напильником и служат ориентиром для каменщика при резке кирпича. Затем, удерживая кирпич в одной руке, каменщик постепенно нарезает кирпич до необходимой формы клина. Для этого он использует инструмент, называемый скатчем, показанный на рис. 102.

Когда кирпич разрезан до формы клина, грубые поверхности среза грубо выравниваются с помощью грубого рашпиля, который представляет собой стальной напильник с крупными зубьями.

Судя по описанию, это трудоемкая операция, но на самом деле опытный каменщик может за несколько минут расколоть кирпич до формы клина.Кирпичи клиновидной формы с топором построены так, чтобы образовать арку с равномерными 10-миллиметровыми швами из раствора между кирпичами.

Рис.101 Черновые и осевые дуги.

Фиг.102 Облицованный кирпич.

Похожие сообщения по категориям:

Полукруглая арка

Также известная как римская арка, полукруглая арка образует полукруг и является главной особенностью всей римской архитектуры. Прочная конструкция, эта арка часто встречается на мостах и ​​акведуках.Кажется, что это простая в изготовлении арка, так как каждый вусуар идентичен по конусу своему соседу. Однако перед заказом следует учесть несколько ключевых моментов.

Требуется достаточный зазор между ударными точками (или пролетом) арки для фиксации рамы, обычно достаточно 3 мм по всему периметру. Ширина шва также является ключевым фактором при проектировании полукруглой арки, поскольку она влияет на положение перемычки на косяке.

При работе с полостью необходимо тщательно продумать опору для внутреннего листа кладки или структурного каркаса, который часто является несущим.Требуется ли внутренняя конструкция опоры в виде полукруга? Это частая недоработка, и ее легко устранить при первоначальном запросе.

Полукруглая арка может иметь профилированную вытяжку вокруг выступов, называемых курсом этикеток, который часто выступает из лицевой кирпичной кладки. Эта особенность представляет собой выветривание отверстия и иногда может потребоваться свинцовая отделка.

На рисунке показан пример структурной арки, изготовленной компанией Bulmer. Анимационный ролик демонстрирует простой процесс строительства.

Для определения сегментарной дуги вам потребуется следующая информация. При измерении свойства периода полезно измерить работу, используя систему, в которой она была построена. Как правило, до 1970 года в Великобритании работы строились с использованием английских размеров. 4 ступени на фут или метрическую систему, 4 ступени на 305 мм:

• Тип и цвет кирпича
• Цифровое изображение аналогичных арок на участке
• Ширина проема
• Угол подъема до центра арки у потолка.Обычно половина пролета, если только косяк не начинается со специальных кирпичей как части конструкции.
• Высота лица (измеряется вдоль любой длинной линии соединения, идущей от потолка до головы)
• Ширина шва
• Количество voussoirs (полные конические секции от Intrados до Extrados, считая через арку)
• Узор скрепления (горизонтальный узор шва по арке)
• Глубина потолка (спереди назад)
• Отделка под кирпич (затертый или шлифованный)

Нам также необходимо знать, будет ли арка иметь какие-либо особенности, такие как замковый камень или резной потолок.Если вы не уверены, позвоните нам по телефону 01787 269132 для получения совета или отправьте запрос по электронной почте [email protected]

Строительные кирпичные арки – Fine Homebuilding

Сводка: Мейсон Джон Кэрролл рассказывает о процессе строительства четырех полукруглых кирпичных арок для опорной конструкции под пристройкой. Пошаговые фотографии изображают сборку и установку форм, укладку первого и последующих рядов, раскрытие внутренней арки и отделку стыков. Кэрролл объясняет, как рассчитать расстояние между кирпичами для каждого ряда и какие инструменты лучше всего заполнять, упаковывать и формовать раствор для получения вогнутого профиля.

---

Я выполнял каменных работ на протяжении десятилетий, и подавляющее большинство этих работ связано с построением прямоугольных форм по прямым линиям. Но время от времени мне приходится работать за пределами прямых линий и строить кирпичные арки, что требует более высокого уровня планирования и планировки. Недавно я построил серию кирпичных арок для опорной конструкции под пристройкой.

Хотя арка является очень прочным и проверенным временем архитектурным элементом, арки в этом проекте были в основном эстетичными.Фактической опорой для пристройки послужили шесть литых бетонных столбов, которые были установлены до моего приезда. Моя работа заключалась в том, чтобы добавить кирпичного шпона вокруг колонн, а затем соединить колонны с арками: четыре полукруглые арки (то, что я называю римскими арками) по бокам и сегментная арка на одном конце. В этой статье я расскажу о моем подходе к общему процессу выкладки и строительства римских арок.

Уровень под этой пристройкой имел уклон вниз, и на более высокой стороне подрядчик соединил колонны с бетонными секциями на высоте уступа, а на нижней стороне он оставил эти пространства пустыми, чтобы обеспечить доступ для пешеходов.Первой задачей было уложить кирпичную облицовку вокруг бетонных колонн до того места, где должны были начинаться арки. Я прошел 18 трасс в высоту, и при некотором тщательном планировании все верхние площадки оказались шириной в три кирпича, что дало мне очень важную и последовательную отправную точку для построения арок.

Пространство кирпичей

Я планировал уложить кирпичи для арки со смещением (в шахматном порядке) «бегущей связкой». Чтобы арка пересекалась с колоннами с обеих сторон по одинаковому рисунку, необходимо нечетное количество рядов.Чтобы выложить нечетное количество рядов на арке, каменщики начинают с «краеугольного камня», который перекрывает точный центр арки.

От Fine Homebuilding # 298

Чтобы прочитать всю статью, нажмите кнопку Просмотреть PDF ниже.

Ссылки по теме:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× Посмотреть PDF

Как выполнить кирпичную кладку в круглых и плоских арках? [PDF]

🕑 Время чтения: 1 минута

Арка – это изогнутая конструкция, которая перекрывает возвышенное или открытое пространство, которое поддерживает тяжелые нагрузки и силы, действующие сверху.Возведение арок требует тонкой работы, а значит, и высокого мастерства.

В этой статье объясняются характеристики кирпича, центровки и опалубки, а также конструкции круглых и плоских арок.

Спецификация арочного кирпича

1. Арка должна включать кладку как для калиброванной, так и для простой арки.
2. В калиброванных арках следует использовать резаный или формованный кирпич, а в гладких арках – неразрезанный кирпич.
3. Кирпич, образующий перекос арки, должен быть обработан или разрезан таким образом, чтобы получить надлежащие радиалы на конце voussoirs .
4. Дефекты облицовки кирпичей не допускаются ни при дальнейшем использовании раствора, ни при использовании щепок и бит.
5. В перемычке стены кирпичи на стыке с выступом арки должны быть обрезаны по кривизне арки.
6. Кирпичи, используемые для строительства арок, перед использованием необходимо замочить в воде на такое время, чтобы вода проникала на всю глубину кирпича.

Центровка и опалубка для арок

1. Центрирование и опалубка арки должны быть достаточно прочными, чтобы выдерживать статическую нагрузку арки и временные нагрузки, которые могут возникнуть во время строительства, без каких-либо заметных прогибов.
2. Опалубка должна быть закреплена клиньями из твердой древесины или песочницами, чтобы их можно было ослабить без рывков, передаваемых на арку.
3. Последовательность ослабления опалубки согласовывается с инженером.
4. Опалубка должна быть взломана в течение 48 часов после заливки перемычки и нагружения арки.

Строительство круговых арок

1. Круглые арки должны быть либо простыми арками и должны быть построены из полукирпичных концентрических колец с разрывными соединениями, либо калиброванными арками, построенными из кирпичей, нарезанных или отформованных до нужной формы.
2. Арка должна подниматься с обоих концов наружу и фиксироваться в центре.
3. Кирпичи должны быть выровнены с раствором и хорошо прижаты к месту, чтобы выдавить часть раствора и оставить швы тонкими и плотными.
4. Все стыки должны быть заполнены строительным раствором, а толщина стыков должна быть заполнена строительным раствором, а толщина стыков должна быть не менее 5 мм и более 15 мм.
5. После того, как арка будет завершена, бедра должны быть загружены путем заполнения перемычек до уровня короны арки.
6. Будьте осторожны, чтобы нагружать бедра с двух сторон перемычки.
7. Если лицевая сторона арки должна быть остроконечной (а не оштукатуренной), облицовочные кирпичи должны быть обрезаны до нужной формы или отформованы так, чтобы толщина стыков не превышала 5 мм.
8. Они должны быть уложены с радиальными швами на всю глубину арки.
9. Вуссуары должны разрушать швы на всю глубину арки.

Рис. 1: Круглые арки, построенные с использованием кирпичной кладки

Строительство плоских арок

1. Плоские арки должны быть калиброванными арками из кирпича, вырезанного или отформованного до нужной формы.
2. Выступы должны оставаться в горизонтальном положении, а выступы должны иметь небольшой изгиб 1: 100 от пролета.
3. Центр арки, от которой должны исходить стыки, должен определяться точкой пересечения двух линий, проведенных от концов арки на уровне пружины и под углом 60 ° к горизонтали.
4. В плоских сводах кирпичи следует укладывать радиальными швами на всю глубину арки и вусуаров, нарушая стыки друг с другом.
5. Арка должна подниматься с обоих концов одновременно и фиксироваться в центре.
6. Толщина швов раствора не должна превышать 5 мм.
7. Плоские арки могут использоваться для внешнего вида, но для того, чтобы выдерживать нагрузки на стену выше, и они должны использоваться в сочетании с разгрузочными арками и перемычками, расположенными ниже.

Рис. 2: Плоские арки, построенные с использованием кирпичной кладки

Часто задаваемые вопросы по возведению арок

Подробнее:
1. Типы конструкции арок в зависимости от формы, материала, изготовления
2. Типы проемов в стенах, их части и типы перемычек и арок для проемов
3.Что такое неопределенные арки в строительстве?

Калькулятор

Brick Archway (Voussoirs) – мобильное приложение

С помощью этого приложения вы можете спроектировать и рассчитать кирпичную арку для дверей, окон, камина или простую арку и длину дуги. Идеально для тех, кому нужно знать, сколько кирпичей требуется для постройки арочного проема. Вы можете рассчитать арочный камин из кирпича, арку из кирпича в строительстве, арку стены или любую длину дуги.

Калькулятор арочного проема для дома – лучший калькулятор арки.Детальный и точный расчет кирпичной арки и длины дуги.

Рассчитайте количество кирпичей, длину дуги и угол быстро и легко. Рассчитайте кирпичную арку и длину простой дуги, используя лучшие методы расчета.

Простота использования: просто введите диаметр и высоту арки, размер шва и размер кирпича. Затем нажмите кнопку «Рассчитать», и приложение сообщит вам общее количество требуемых кирпичей.

Вы можете рассчитать:

• Длина полукруглой дуги.
• Длина дуги сегмента.
• Арка полукруглая кирпичная с неразрезанным кирпичом.
• Проход арки из сегментного кирпича с неразрезанным кирпичом.
• Арка полукруглая кирпичная с обрезным кирпичом.
• Сегментный кирпичный сводчатый проем с обрезным кирпичом.

Характеристики:

• Сохранить расчет
• Отправить электронное письмо с расчетом
• Детальные чертежи со всеми типами арок (вуссуаров)
• Подставка для планшета
• Выберите миллиметры, сантиметры или дюймы
• Языковая поддержка английского, французского, испанского, румынского, португальского и русского языков

Арка | Викидвеллинг | Фэндом

Арка каменная
1.Keystone 2. Voussoir 3. Extrados 4. Impost 5. Intrados 6. Rise 7. Свободный пролет 8. Abutment

Арка – это конструкция, которая охватывает пространство, поддерживая вес (например, дверной проем в каменной стене). Арки появились еще во 2-м тысячелетии до нашей эры в месопотамской кирпичной архитектуре, и их систематическое использование началось с древних римлян, которые первыми применили эту технику к широкому кругу структур.

За полукруглой аркой в ​​Европе последовала остроконечная готическая арка или огив, центральная линия которой более точно соответствовала силам сжатия и поэтому была сильнее.Полукруглая арка может быть сглажена, чтобы получилась эллиптическая арка, как в Понте Санта-Тринита. Параболическая и цепная арки теперь известны как теоретически самые прочные формы. Параболические арки были введены в строительство испанским архитектором Антони Гауди, восхищавшимся структурной системой готического стиля, за исключением контрфорсов, которые он назвал «архитектурными костылями». Контактная и параболическая арки переносят всю горизонтальную тягу на фундамент и поэтому не нуждаются в дополнительных элементах.

Подковообразная арка основана на полукруглой арке, но ее нижние концы продолжаются дальше по окружности, пока они не начнут сходиться. Первые известные образцы высечены в скале в Индии в первом веке нашей эры, в то время как первые известные построенные подковообразные арки известны из Аксума (современные Эфиопия и Эритрея) примерно с 3-4 века, примерно в то же время, что и самые ранние современные примеры в Сирии, предполагающие аксумитское или сирийское происхождение типа арки. ^[1]

Сегментная арка была впервые построена китайцами, которые поняли, что арка на мосту не обязательно должна быть полукругом. ^[2]

Арка требует, чтобы все ее элементы удерживали ее вместе, поэтому возникает вопрос о том, как устроена арка. Один из ответов – построить каркас (исторически из дерева), который точно повторяет форму нижней стороны арки. Это называется центром или центрированием. На нее кладут сосуды, пока арка не станет полной и самонесущей.Для арки выше высоты головы строители в любом случае потребуют строительные леса, поэтому леса можно комбинировать с опорой арки. Иногда арки падали вниз при снятии рамы, если конструкция или планирование были неправильными. (Мост A85 в Далмалли, Шотландия, постигла такая судьба с первой попытки, в 1940-х годах). Внутренняя и нижняя линия или кривая арки известна как intrados .

Старые арки иногда нуждаются в усилении из-за разложения замковых камней, образуя так называемую «лысую арку» .

В галерее представлены арочные формы, расположенные примерно в том порядке, в котором они были разработаны.

Roman Pont-Saint-Martin

Арка важна, потому что, по крайней мере теоретически, она обеспечивает структуру, которая устраняет растягивающие напряжения при перекрытии открытого пространства. Все силы сводятся к сжимающим напряжениям. Это полезно, потому что некоторые из доступных строительных материалов, таких как камень, чугун и бетон, могут сильно сопротивляться сжатию, но очень слабы при приложении к ним напряжения растяжения, сдвига или скручивания.Используя арочную конфигурацию, можно добиться значительных пролетов. Это потому, что все сжимающие силы удерживают его в состоянии равновесия. Это касается даже поверхностей без трения. Однако один недостаток заключается в том, что арка выдвигается наружу в основании, и это нужно каким-то образом сдерживать, будь то тяжелые стороны и трение, или угловые вырезы в скальной породе или что-то подобное.

Тот же принцип действует, когда сила, действующая на арку, не является вертикальной, например, при перекрытии дверного проема, а горизонтальной, например, в арочных подпорных стенах или плотинах.

Даже при использовании бетона, где конструкция может быть монолитной, используется принцип арки, чтобы извлечь выгоду из прочности бетона при сопротивлении напряжению сжатия. Если возникает какое-либо другое напряжение, ему необходимо противодействовать с помощью аккуратно размещенных арматурных стержней или волокон. (См. Арочный мост.)

Нежная арка, естественная арка в Моаве, штат Юта

Слепая арка – это арка, заполненная прочной конструкцией, поэтому она не может служить окном, дверью или проходом.

Купол – это арка, повернутая на 360 градусов вокруг своей вертикальной оси.

Естественные скальные образования также могут называться арками. Эти естественные арки образованы эрозией, а не вырезаны или построены человеком. См. Примеры в Национальном парке Арки.

Особой формой арки является триумфальная арка, обычно сооружаемая в честь победы в войне. Знаменитый пример – Триумфальная арка в Париже, Франция.

Свод – арка, вытянутая по оси, перпендикулярной ее плоскости; паховый свод – это пересечение двух сводов.

• Раш, Юрген (1985), «Die Kuppel in der römischen Architektur. Entwicklung, Formgebung, Konstruktion», Architectura 15 : 117–139
• Рот, Леланд М. (1993). Понимание архитектуры: ее элементы, история и значение . Оксфорд, Великобритания: Westview Press. ISBN 0-06-430158-3. стр. 27–8

Импортировано из Википедии Эта страница импортируется из Википедии для создания статьи или статьи о Wikidwelling.Эти шаги необходимо выполнить: Разделы, не относящиеся к Wikidwelling, можно удалить или обрезать до краткого комментария. Примечание. Красные ссылки на изображения должны быть удалены с номера , а не с номера Ссылки на статьи, которые вряд ли будут созданы в Wikidwelling, могут быть отменены. (оставьте ссылки на места и учреждения.) Категории, возможно, потребуется изменить или удалить – например, «люди 1940-х годов рождения». Категории, отмеченные красной ссылкой, не проблема. Шаблоны, не используемые в Wikidwelling, должны быть удалены, как и все межвики-ссылки ({{de: …}}, {{fr: …}}, Когда эти первые задачи в основном выполнены, вы можете удалить этот шаблон, написав {{Attrib Wikipedia | название статьи}} вместо этого {{Attrib Wikipedia raw | название статьи}} внизу (просто удалите “raw”). Вы также можете: Переместить в раздел «Внешние ссылки» все шаблоны Викимедиа, связанные с проектами (напр. Поделиться Вам может понравится Itermic конвектор внутрипольный отзывы: Внутрипольный конвектор Itermic ITTZ 190.200 (выбор длины и типа решетки) 2500 мм купить в Москве – фото, цена, описание 27.06.2023 Как построить веранду из поликарбоната: Веранда из поликарбоната и особенности ее строительства 01.12.2022 Принцип работы теплых водяных полов: Система водяной теплый пол: принцип работы, устройство, описание 04.07.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
