Как выбрать внутрипольный конвектор? | Статьи

Эффективный способ обогревать зимой помещение – использовать внутрипольный конвектор. Он прост в эксплуатации и справляется с задачей не хуже, чем масляные радиаторы, теплые полы или батареи центрального отопления. Модель выбирается в зависимости от особенностей места, где она будет установлена.

Чаще всего конвекторы устанавливаются в частных домах с окнами в пол. Также внутрипольный обогреватель помещают перед дверьми, пропускающими холод и обычными окнами в подоконник. Он создает тепловую стену и предотвращает появление конденсата.

Виды внутрипольных конвекторов

Самый простой способ классификации – по какому принципу работает теплообменник. Бренд  Stout  включает в себя широкий выбор водяных конвекторов для любых типов помещения.

Разделение по виду конструкции и особенностям работы:

• с естественной конвекцией;
• с принудительной.

Модели с естественной конвекцией снабжены только теплообменником, циркуляция воздуха обычная, нагрев помещения довольно медленный. Хороши для небольших помещений, например, детской комнаты. Также используют как дополнительный обогреватель, например, в комнатах с теплым полом.

В устройстве с принудительной конвекцией установлен вентилятор. Благодаря такой системе, через теплообменник проходит больше воздуха. КПД таких устройств в 3-5 раз больше.

Разделение в зависимости от места установки. Оконный конвектор называется «парапетным».

Критерии выбора

Как выбрать внутрипольный конвектор для квартиры или дома? Самый эффективный способ: разобрать по пунктам, что требуется от обогревателя, какой поискать в интернет-магазине. Можно выделить следующие критерии:

• мощность;
• размер;
• качество;
• экологичность;
• удобство;
• функциональность;
• эстетичность;
• простой уход;
• бесшумная работа;
• страна-производитель.

Мощность. Рассчитывается из расчета кубатуры комнаты. В конце статьи будет описано, каким образом. Это самый важный критерий. Если окажется, что прибор нагоняет жар или, наоборот, пропускает холод, оборудование не так просто демонтировать и заменить.

Для большой квартиры с холодными стенами и высокими потолками подойдет конвектор с принудительной конвекцией. Но его нельзя использовать в маленькой комнатке, например, небольшой мастерской. Не надо думать, что дополнительные функции и более высокая цена – показатель качества.

Размер. Учитывается не только длина и ширина комнаты, но и глубина, на которую внутрипольный конвектор монтируется. Лучше этим заниматься на стадии ремонта, переустройства или отделки новой квартиры. Габариты устройств можно подобрать как для большого частного коттеджа, так и домика советской постройки.

Какой длины выбирать конвектор, зависит также от ширины окон, источника холода, который не пропускают теплые потоки воздуха.

Качество. К внутрипольному конвектору применяются следующие правила: корпус и детали, поддерживающие общую конструкцию, изготавливают из стали, а теплообменник – обязательно из цветных металлов, иначе он не будет давать нужное количество тепла.

Конвектор из других материалов, скорее всего, быстро сломается и не будет правильно работать. Чтобы не ошибиться, надо проверить характеристики, документы, сертификат и наличие гарантия.

Какой срок прослужит оборудование, зависит от добросовестности производителя. Самый простой способ выбора – проанализировать отклики в интернете. Менять конвектор целиком придется только вместе со следующим перестиланием полов, сломавшиеся детали можно заменить в любое время.

Экологичность. В отличие от электрических обогревателей, конвектор не сжигает воздух. Он работает круглосуточно без рисков для людей и животных. О безопасности говорит то, какого рода материалы использованы для внутрипольного конвектора. Например, конвектор Stout собран только из безопасных материалов, включая краску и покрытие без вредных веществ.

Удобство. Конвектор отсекает потоки холодного воздуха ниспадающие с окон, тем самым изолируют помещение. В помещениях с теплым полом есть вероятность запотевания окон, при использовании внутрипольных конвекторов такой проблемы нет. Этим они удобнее теплых полов.

На такой обогреватель не наткнешься, об него невозможно споткнуться. После установки конвектора появится больше возможностей для расстановки мебели. Замена радиатора на внутрипольный прибор делает жилье более комфортным. Это относится ко всем моделям.

Некоторые предпочитают экономить и управлять внутрипольным конвектором с принудительной конвекцией вручную. Чтобы автоматизировать процесс, для регулирования приобретается управляющая автоматика и клапаны, в том числе с электротермическим приводом.

Функциональность. В интернете и обычных магазинах широкий выбор – от примитивных устройств для дополнительного обогрева до более продвинутых моделей с функцией охлаждения.

Характеристики подбираются с учетом конкретных условий и потребностей. Например, устройство, способное не только греть, но и охлаждать – самый подходящий вариант для комнаты на солнечной стороне. Для мастерской без окон будет достаточно конвектора с естественной системой конвекции.

Эстетика. Так как конвектор скрыт под полом, единственная деталь, внешний вид какой имеет значение – декоративная решетка.

Какой вариант решетки выбрать, зависит от интерьера квартиры, дома или предприятия. Так как внутрипольный прибор устанавливается на стадии ремонта, неплохо продумать дизайн заранее.

Конечно, отказываться от идеально подходящей техники, если решетка выбивается из задуманного стиля, неразумно. В таком случае дизайн декоративного элемента оговаривается отдельно.

Простой уход. Внутрипольный конвектор любой модели надо чистить от пыли, но происходит это не так часто, даже реже, чем уборка квартиры. Никаких сложных действий не требуется, оборудование достаточно пропылесосить.

Бесшумная работа. Еще можно найти упоминания, что в оборудовании с принудительной конвекцией вентиляторы издают громкий и раздражающий шум. Это устаревшая информация, подобные «громкие» модели действительно были у некоторых производителей, но уже не выпускаются.

Если современные издают гул или посторонние звуки, это говорит о поломке. Stout оснащает свое оборудование бесшумными тангенциальными вентиляторами на виброзащитных опорах.

Страна-производитель. Зачастую заграничные модели пользуются большей популярностью, и отечественные производители не вызывают доверие. Но сегодня, отечественная техника ненамного отстает от иностранной, стоит дешевле и изготовлена под российские условия.

Размер медной трубки во внутрипольном конвекторе

Медная трубка – та деталь, от размеров которой зависит циркуляция, обогрев и равномерное распространение тепла. Ее внутренний диаметр говорит о степени гидросопротивления.

Несмотря на широкий ассортимент конвекторов с разными диаметрами трубок (9, 12, 15 мм и другие), выбора на самом деле нет. Модель с трубкой уже 15 миллиметров не вырабатывает заявленную мощность. Для полноценной работы подключают дополнительный насос. Диаметр можно:

• найти в характеристиках;
• узнать у продавца;
• измерить самостоятельно.

Эффективный прогрев помещения зависит от добросовестного исполнения оборудования. В конвекторах Stout трубки только от 15 мм.

Каким способом производитель крепит пластины к трубке

Медная трубка создает единое целое с алюминиевыми пластинами, насаженными на нее. Вместе они представляют нагревательный элемент (теплообменник) – основу конвектора.

Какой способ используется в креплении деталей, зависит от производителя. Но, как и с сечением трубки, это говорит не о возможности подбора вариантов из тысяч годных моделей, а зачастую, о плохом качестве.

Соединение недобросовестно выполнено, если детали просто надеты, а не подогнаны одна к другой. В таких случаях производитель в качестве клейкого вещества использует лак или краску, которыми покрывается конструкция. Такая конструкция вряд ли продержится больше 5 лет.

Фиксация надежная, если применялся метод дорнования или холодной деформации. Специальное устройство, дорн, растягивает трубку изнутри, когда на нее уже надеты пластины. Изменения в диаметре в десять раз меньше миллиметра, но благодаря им крепление деталей очень прочное.

К сожалению, в инструкции нет сведений о способах изготовления конвектора и всех комплектующих. Консультант может не знать или дать неверную информацию. Чтобы все выяснить, проверяют на прочность выставочный образец.

Пластину пытаются сдвинуть, тянут в разные стороны. Если конструкция теплообменника держится на краске или лаке, деталь легко расшатывается. Если, даже применив силу, пластину не удалось сдвинуть – при сборке использовалось дорнирование.

Именно такой метод используется в системах Stout. О качестве сборки скажет и гарантийный талон. На теплообменники Stout гарантия 10 лет. То есть, на протяжении этого срока, теплообменник не сломается.

Мощность конвектора

Мощность внутрипольного оборудования для прогрева помещений зависит не только от типа конвекции, в моделях установлено разное количество теплообменников. Имеют значение габариты: длина, ширина и высота устройства.

Какой должна быть мощность у конвектора для того, чтобы поддерживать комфортную температуру в конкретном помещении, можно рассчитать. Но можно ли доверять мощности, указанной в характеристиках прибора производителями, если они экономят на сборке и качестве деталей?

Оказывается, есть разница в оценке мощности, в зависимости от того, кем производилось испытание и где, в Европе или России. Наиболее объективные результаты дает московский НИИ Сантехники.

Комплектация

Оборудование Stout произведено в России с использованием современных технологий. Например, уже говорилось о дорнировании. В качестве примера комплектации взяты приборы с принудительной конструкции типа SCQ.

1 – корпус конвектора из оцинкованной стали

2 – рамка из оцинкованной стали

3 – решетка из анодированного алюминия

4 – ребра жесткости из оцинкованной стали

5 – опоры под теплообменник из оцинкованной стали

6 – теплообменник из меди и алюминия

7 – присоединительные штуцеры из латуни

8 – воздуховыпускной кран из латуни

9 – вентиляторы

10 – блок управления

11 – демпфирующая прокладка из пористой резины

12 – декоративные крышки из оцинкованной стали

13 – регулировочные винты из оцинкованной стали

14 – крепежные ножки из оцинкованной стали

В качестве примера внутрипольного конвектора с естественной конвекцией возьмем другой тип SCN. В них нет вентиляторов и блока управления, и это единственное различие. Все остальные комплектующие такие же, как у SCQ.

Расхождения между типами только в функциональности и возможностях использования. И то и другое оборудование хорошего качества и собрано с учетом особенностей российских систем отопления. Конвекторы Stout отвечают всем требованиям ГОСТ Р 53583-2009.

Какому типу отдать предпочтение, определяется прежде всего особенностями квартиры, дома или офиса. Высчитывается нужная для отопления конкретного места мощность.

Расчёт необходимой мощности

Расчет необходимой мощности – важный этап при выборе конвектора. Здесь важна точность. Простейший метод подсчета – умножить кубатуру комнаты или залы на 100 Вт. Его можно взять за основу, когда только начинаешь прицениваться к обогревательным приборам.

Более простой и практичный способ – воспользоваться калькулятором для расчета мощности прибора.

Есть большая разница, сделана стена из кирпичей или монолита, какого размера и устройства окна, какой материал использован для изоляции. Современные стеклопакеты и деревянные советские с трещинами по-разному пропускают холод и тепло, это понятно.

Поэтому первый способ расчета нельзя использовать при принятии окончательного решения, какой прибор устанавливать в квартире. Чтобы не было сомнений, можно обратиться за подсчетом к специалистам.

Выбирать внутрипольный конвектор только по отзывам в интернете и статьям – не самый надежный способ. Чтобы не запутаться в сведениях из глобальной сети, можно связаться с консультантами Stout и получить исчерпывающие ответы на все вопросы

Поделиться:

Как выбрать внутрипольный конвектор для отопления. Виды, размеры, свойства и опции внутрипольных конвекторов.

Радиаторы Конвекторы Трубы и фитинги Канализация Полотенце сушители Котлы Насосы Бойлеры Счетчики Теплый пол Шаровые краны Коллекторы Редукторы давления Клапаны REHAU – отопление Биокамины Климатическая техника Фильтры Воздухоотводчики Теплый блог    – Вертикальный радиатор – универсальный отопительный прибор для любого помещения    – Выбираем вертикальный радиатор    – Высокие радиаторы отопления    – Как выбрать вертикальный трубчатый радиатор    – Как правильно выбрать внутрипольный конвектор    – ТОП производителей трубчатых радиаторов отопления. Какие трубчатые радиаторы лучше    – Топ 5 биметаллических радиаторов в Украине    – Топ 3 лофт радиатора    – Сравнение вертикальных радиаторов по мощности.    – Дешевые и дорогие радиаторы отопления. Стоит ли переплачивать за батарею?    – Сколько Ватт в батарее. Правильный просчёт мощности батареи    – Расчет радиаторов отопления    – Преимущества и недостатки вертикальных радиаторов    – Порошковая покраска радиаторов отопления – что нужно знать    – Покраска радиаторов в чёрный цвет. Чёрные батареи    – Подключение радиаторов отопления, какое выбрать. Какое подключение лучше    – Отопление панорамных окон    – Отопление квартир    – Обзор трубчатого радиатора Zehnder Charleston 3057    – Обзор радиаторов отопления. Панельные или секционные?    – Обзор полипропиленовых труб    – Обзор стальных панельных радиаторов    – Обзор кранов для подключения радиаторов    – Напольные радиаторы отопления. Радиаторы на ножках    – Какой радиатор лучше греет    – Размеры трубчатых радиаторов    – Обзор вертикального радиатора Global Oskar 1800 Чёрная пятница Шоурум

Как правильно выбрать внутрипольный конвектор

В данной категории нет товаров.

Внутрипольный конвектор – это прибор отопления для помещений со сплошным остеклением. Конвекторы устанавливают под панорамное окно в стяжку пола. Сверху они прикрываться декоративной решеткой. Выглядит это примерно так как на фото.

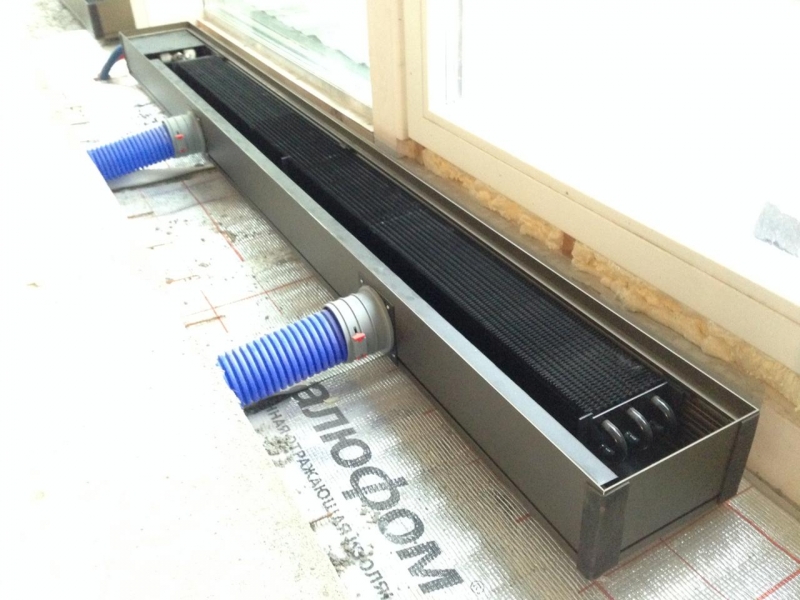

На фото показан типичный вид внутрипольного конвектора. Работает он от системы водяного отопления или автономно (электрические модели). Данные приборы отопления созданы с целью обогреть помещение или быть вспомогательным источником тепла. Главное преимущество внутрипольного конвектора в его незаметности перед панорамным окном. Это практично и смотрится очень красиво. Внутрипольные конвекторы обладают большим количеством разновидностей. И данная статья поможет Вам разобраться в них и понять, как же правильно выбрать внутрипольный конвектор, конкретно в Вашем случае. Начнем мы наш обзор с самого главного. Какими бывают конвекторы и в чем их отличия между собой.

На фото показано два основных вида внутрипольных конвекторов. Слева конвектор с естественной циркуляцией теплого воздуха. В нем установлен медно-алюминиевый теплообменник, который помещен в корпус. Это стандартная конструкция всех внутрипольных конвекторов. Справа можно увидеть внутрипольный конвектор с принудительной конвекцией. Он оборудован специальным вентилятором, который значительно увеличивает тепловую мощность конвектора. Внутрипольные конвекторы с вентилятором более дорогие, к ним необходимо подводить электрическое питание, покупать специальные трансформаторы и комнатные термостаты. Но результат установки внутрипольного конвектора с вентилятором стоит того. Вы получаете прибор отопления, при помощи которого вы сможете задавать необходимую, комфортную температуру в вашей комнате. Еще одним преимуществом приборов с вентилятором считается их возможность быть основным источником обогрева в помещении, и не прибегать к установке сторонних радиаторов. Базовый комплект внутрипольного конвектора включает сам прибор с вентилятором, трансформатор (вентиляторы конвектора работают от напряжения 12 либо 24 вольт), комнатный термостат для управления температурой в помещении. Стоит помнить, что при достижении заданной температуры вентиляторы конвектора отключаются. Так же можно развенчать миф о том, что внутрипольные конвекторы создают дискомфорт и шум. При правильном просчете мощности внутрипольного конвектора для спальни (самое тихое помещение) необходимо подбирать более мощный прибор чем это необходимо по тепловым потерям. В таком случае скорость вращения вентилятора будет минимально, и вы его никогда не услышите. При выборе внутрипольного конвектора с вентилятором для спальни мы рекомендуем остановить свой выбор на импортных образцах. Они хоть и дороже, но их высокое качество, низкая шумность полностью оправдывают те затраты, которые Вы несете.

Как правильно подобрать внутрипольный конвектор

Определить, что именно Вам нужно очень просто. В первую очередь важно понимать, что внутрипольные конвекторы без вентилятора, в очень редких случаях могут выступать основным источником тепла в помещении. В основном это вспомогательный к основному радиатору прибор. Его устанавливают для создания тепловой завесы перед панорамным остеклением. Служит от для обдува окна и защищает его от запотевания. Чаще всего в помещениях с внутрипольным конвектором без вентилятора установлены еще дополнительные радиаторы, которые не закрывают оконный проем и выполняют функцию основного источника отопления. Внутрипольные конвекторы без вентилятора должны покрывать минимум 75% ширины окна. Их не обязательно оборудовать термостатом и не нужно подводить электричество. Выбирая внутрипольный конвектор с вентилятором, мы хотим сделать его основным источником отопления в помещении. Для этого необходимо произвести расчет необходимой мощности для конкретной комнаты. За частую можно брать за основу площадь помещения, умноженную на 100 Вт мощности на 1 квадратный метр. Предположим у нас есть комната 25 квадратных метров, и окно длинной 3 метра. Нам необходимо подобрать конвектор длинной 225-300 см. с мощностью (обязательно на средней скорости работы вентилятора) 2500 Вт.

При выборе внутрипольных конвекторов нужно обращать внимание не только на мощность, но и высоту. Внутрипольные конвекторы с вентилятором и без могут быть довольно узкими (от 65 мм.). Все зависит от высоты стяжки пола в конкретном помещении.

Для правильного выбора внутрипольного конвектора необходимо учитывать его задачу (основной или вспомогательный источник отопления), и высоту стяжки (для правильного подбора мощности).

Декоративные решетки

Единственная видимая часть конвектора — это его декоративная решетка. Она устанавливается сверху и закрывает всю внутреннюю часть. Этот предмет интерьера изготавливают производители внутрипольных конвекторов, его не нужно подбирать в строительных магазинах. Сами решетки бывают нескольких видов.

На фото представлены образцы разновидностей решеток для внутрипольных конвекторов. В зависимости от дизайна помещения можно выбрать деревянную или металлическую, продольную или поперечную, в большем количестве разных цветов. К выбору декоративной решетки нужно подходить очень внимательно так как это единственный видимый элемент внутрипольного конвектора для отопления. Декоративные решетки лучше использовать в паре с рамкой. Она устанавливается по периметру корпуса и закрывает стык внутрипольного конвектора с напольным покрытием.

Комнатный термостат для внутрипольного конвектора

Внутрипольные конвекторы с вентилятором имеют большой диапазон мощности. Благодаря возможности управлять ею мы получаем очень эффективный отопительный прибор. Комнатный термостат является незаменимым для монтажа внутрипольного конвектора с вентилятором. Существует несколько разновидностей термостатов для внутрипольных конвекторов. Как их правильно выбрать? Все очень просто. Самые стандартные, механические регуляторы. Они не оборудованы дисплеем и управляются путем установки нужной температуры на указателе. Более дорогие комнатные термостаты оборудованы дисплеем, сенсорным экраном, возможностью программировать работу конвектора на неделю вперед.

---

Почему стоит выбрать теплый пол

Благодаря своим выдающимся свойствам, сегодня теплый пол все чаще используется в строительной практике . Его самым большим преимуществом является идеальный температурный профиль: приятная температура от пола до потолка.

Преимущества теплых полов

Таким образом, теплые полы считаются особенно приятными и полезными для здоровья . Не следует пренебрегать затратами на отопление, так как подогрев пола дает такое же ощущение тепла, когда средняя температура в помещении ниже на 1-2 9С.0011 o C, чем конвектор или радиатор тепла, и, следовательно, экономия энергии около 6-12%.

Кроме того, теплопотери при вентиляции ниже, чем в помещении, где отопительный прибор размещен под окном . Теплый пол следует рассматривать как единый отопительный прибор, при этом он пронизывает весь пол. Но при относительно невысокой температуре пола около 23 ^o С прогревается общее помещение, которое отапливается, в зависимости от температуры наружного воздуха, до требуемых 20 ^o C. Это связано с тем, что, особенно для больших площадей, заданное тепловое излучение составляет от 50 до 80 %, тогда как заданное излучение от радиаторных или конвекторных отопительных приборов составляет только 25 %.

Поднятие пыли минимально, что неизбежно при использовании радиаторных нагревателей, а также отсутствует осушение.

Преимущества теплых полов велики:

• равномерное распределение температуры в помещении
• низкая скорость воздуха в помещении
• не поднимает пыль
• более высокая относительная влажность воздуха
• экономия энергии больше свободного места в помещении за счет отсутствия видимых радиаторов
• Решение о выборе системы теплого пола

Сегодня наиболее часто используемой системой являются радиаторы центрального отопления. Для кого-то это дело привычки, для кого-то незнание других существующих систем отопления. Есть подозрение на системы отопления, которые еще не получили широкого общественного пользования. В начале применения теплых полов было некритически принято решение о теплых полах из-за отсутствия опыта и соблюдения некоторых основных принципов проектирования и строительства.

Итогами такой работы были некоторые неудачные опыты. Сегодня есть ряд людей, которые считают, что теплый пол это дорого, что это вредно для здоровья из-за неприятного воздействия на организм из-за слишком интенсивной теплоотдачи от поверхности пола к ногам (проблема для людей с больными венами). ). Также слишком сильный поток воздуха и поднимающаяся пыль, что неприятно для органов дыхания. Однако при правильном проектировании и строительстве систем теплого пола в соответствии с техническими нормами и стандартами это позволит получить высокий комфорт при умеренных инвестиционных затратах и ​​экономии электроэнергии во время эксплуатации не менее 12%.

В Западной Европе полы с подогревом все чаще используются, и они также провели обширные исследования, которые дали хорошие результаты и выводы. Пол с подогревом обеспечивает больше комфорта и безопаснее для здоровья. Ассоциация немецких производителей теплых полов провела анализ, при условии, что теплые полы по цене так же полностью конкурентоспособны, как водяное радиаторное отопление.

Конвекторы – PKOC для отопления • Australian Hydronics

Технический

Конвекторы с принудительной конвекцией Licon PKOC 7/28

Версия Economic	корпус из оцинкованной стали с черным покрытием, теплообменник без обработки поверхности
Версия Exclusive * индивидуальный дизайн	Корпус из оцинкованной стали с черным покрытием, теплообменник с черным покрытием
Исполнение Inox * индивидуальный дизайн	неокрашенный корпус из нержавеющей стали AISI 304, неокрашенный теплообменник (только для сухой среды)
ширина, включая раму типа U/F (мм)	284У/314Ф
Ширина напольного корпуса (мм)	247
ширина сетки (мм)	272
макс. регулируемая высота (H макс. мм)	67–94
глубина корпуса (мм)	67
длина (L мм)	800 до 2 800 (с шагом 400 мм)
высота теплообменника (мм)	25
ширина теплообменника (мм)	150
Эффективная длина теплообменника (мм)	л – 370
Диаметр рабочего колеса вентилятора (мм)	30
подключение к системе отопления	2× G 1/2″ внутренний
материал корпуса	оцинк. сталь, нержавеющая сталь AISI 304

Внутрипольные конвекторы с принудительной конвекцией Licon PKOC 8/16

Версия Economic	корпус из оцинкованной стали с черным покрытием, теплообменник без обработки поверхности
Версия Exclusive * индивидуальный дизайн	Корпус из оцинкованной стали с черным покрытием, теплообменник с черным покрытием
Исполнение Inox * индивидуальный дизайн	неокрашенный корпус из нержавеющей стали AISI 304, неокрашенный теплообменник (только для сухой среды)
ширина, включая раму типа U/F (мм)	164У/194Ф
Ширина напольного корпуса (мм)	127
ширина сетки (мм)	152
макс. регулируемая высота (H макс. мм)	85–110
глубина корпуса (мм)	85
длина (Д мм)	800 до 2 800 (с шагом 400 мм)
высота теплообменника (мм)	50
ширина теплообменника (мм)	50
Эффективная длина теплообменника (мм)	л – 400
Диаметр рабочего колеса вентилятора (мм)	30
подключение к системе отопления	2× G 1/2″ внутренний
Материал корпуса	оцинк. сталь, нержавеющая сталь AISI 304

Внутрипольные конвекторы с принудительной конвекцией Licon PKOC 8/28

Версия Economic	корпус из оцинкованной стали с черным покрытием, теплообменник без обработки поверхности
Версия Exclusive * индивидуальный дизайн	корпус из оцинкованной стали с черным покрытием, теплообменник с черным покрытием
Исполнение Inox * индивидуальный дизайн	неокрашенный корпус из нержавеющей стали AISI 304, неокрашенный теплообменник (только для сухой среды)
ширина, включая раму типа U/F (мм)	284У/314Ф
Ширина напольного корпуса (мм)	235
ширина сетки (мм)	272
макс. регулируемая высота (H макс. мм)	80–107
глубина корпуса (мм)	80
длина (Д мм)	800 до 2 800 (с шагом 400 мм)
высота теплообменника (мм)	50
ширина теплообменника (мм)	120
Эффективная длина теплообменника (мм)	л – 350
Диаметр рабочего колеса вентилятора (мм)	30
подключение к системе отопления	2× G 1/2″ внутренний
материал корпуса	оцинк. сталь, нержавеющая сталь AISI 304

Внутрипольные конвекторы с принудительной конвекцией Licon PKOC 9/28

Версия Economic	корпус из оцинкованной стали с черным покрытием, теплообменник без обработки поверхности
Версия Exclusive * индивидуальный дизайн	Корпус из оцинкованной стали с черным покрытием, теплообменник с черным покрытием
Исполнение Inox * индивидуальный дизайн	неокрашенный корпус из нержавеющей стали AISI 304, неокрашенный теплообменник (только для сухой среды)
ширина, включая раму типа U/F (мм)	284У/314Ф
Ширина напольного корпуса (мм)	235
ширина сетки (мм)	272
макс. регулируемая высота (В макс. мм)	95 -122
глубина корпуса (мм)	95
длина (Д мм)	800 до 2 800 (с шагом 400 мм)
высота теплообменника (мм)	50
ширина теплообменника (мм)	120
Эффективная длина теплообменника (мм)	л – 350
Диаметр рабочего колеса вентилятора (мм)	40
подключение к системе отопления	2× G 1/2″ внутренний
материал корпуса	оцинк. сталь, нержавеющая сталь AISI 304

Внутрипольные конвекторы с принудительной конвекцией Licon PKOC 11/20

Версия Economic	корпус из оцинкованной стали с черным покрытием, теплообменник без обработки поверхности
Версия Exclusive * индивидуальный дизайн	Корпус из оцинкованной стали с черным покрытием, теплообменник с черным покрытием
Исполнение Inox * индивидуальный дизайн	неокрашенный корпус из нержавеющей стали AISI 304, неокрашенный теплообменник (только для сухой среды)
ширина, включая раму типа U/F (мм)	204У/234Ф
Ширина напольного корпуса (мм)	173
ширина сетки (мм)	192
макс. регулируемая высота (H макс. мм)	108 -132
глубина корпуса (мм)	108
длина (Д мм)	800 до 2 800 (с шагом 400 мм)
высота теплообменника (мм)	75
ширина теплообменника (мм)	75
Эффективная длина теплообменника (мм)	л – 400
Диаметр рабочего колеса вентилятора (мм)	40
подключение к системе отопления	2× G 1/2″ внутренний
материал корпуса	оцинк. сталь, нержавеющая сталь AISI 304

Внутрипольные конвекторы с принудительной конвекцией Licon PKOC 11/28 (наиболее продаваемый тип)

Версия Economic	корпус из оцинкованной стали с черным покрытием, теплообменник без обработки поверхности
Версия Exclusive * индивидуальный дизайн	Корпус из оцинкованной стали с черным покрытием, теплообменник с черным покрытием
Исполнение Inox * индивидуальный дизайн	неокрашенный корпус из нержавеющей стали AISI 304, неокрашенный теплообменник (только для сухой среды)
ширина, включая раму типа U/F (мм)	284У/314Ф
Ширина напольного корпуса (мм)	235
ширина сетки (мм)	272
макс. регулируемая высота (H макс. мм)	115 -142
глубина корпуса (мм)	115
длина (Д мм)	800 до 2 800 (с шагом 400 мм)
высота теплообменника (мм)	50
ширина теплообменника (мм)	120
Эффективная длина теплообменника (мм)	л – 350
Диаметр рабочего колеса вентилятора (мм)	40
подключение к системе отопления	2× G 1/2″ внутренний
материал корпуса	оцинк. сталь, нержавеющая сталь AISI 304

Внутрипольные конвекторы с принудительной конвекцией Licon PKOC 11/34 неокрашенный корпус из нержавеющей стали

Версия Economic	корпус из оцинкованной стали с черным покрытием, теплообменник без обработки поверхности
Версия Exclusive * индивидуальный дизайн	Корпус из оцинкованной стали с черным покрытием, теплообменник с черным покрытием
Исполнение Inox * индивидуальный дизайн	AISI 304, неокрашенный теплообменник (только для сухой среды)
ширина, включая раму типа U/F (мм)	344У/374Ф
Ширина напольного корпуса (мм)	295
ширина сетки (мм)	332
макс. регулируемая высота (H макс. мм)	115 -142
глубина корпуса (мм)	115
длина (Д мм)	800 до 2 800 (с шагом 400 мм)
высота теплообменника (мм)	50
ширина теплообменника (мм)	180
Эффективная длина теплообменника (мм)	л – 350
Диаметр рабочего колеса вентилятора (мм)	40
подключение к системе отопления	2× G 1/2″ внутренний
материал корпуса	оцинк. сталь, нержавеющая сталь AISI 304

Внутрипольные конвекторы с принудительной конвекцией Licon PKOC 11/42 неокрашенный корпус из нержавеющей стали

Версия Economic	корпус из оцинкованной стали с черным покрытием, теплообменник без обработки поверхности
Версия Exclusive * индивидуальный дизайн	Корпус из оцинкованной стали с черным покрытием, теплообменник с черным покрытием
Исполнение Inox * индивидуальный дизайн	AISI 304, неокрашенный теплообменник (только для сухой среды)
ширина, включая раму типа U/F (мм)	424У/454Ф
Ширина напольного корпуса (мм)	375
ширина сетки (мм)	412
макс. регулируемая высота (H макс. мм)	115 -142
глубина корпуса (мм)	115
длина (Д мм)	800 до 2 800 (с шагом 400 мм)
высота теплообменника (мм)	50
ширина теплообменника (мм)	240
Эффективная длина теплообменника (мм)	л – 350
Диаметр рабочего колеса вентилятора (мм)	40
подключение к системе отопления	2× G 1/2″ внутренний
материал корпуса	оцинк. сталь, нержавеющая сталь AISI 304

Тепловые мощности



Аксессуары и стандартная поставка

Стандартная поставка содержит Корпус из оцинкованной стали, окраска RAL 9005 – черный Теплообменник AI/Cu с низким содержанием воды, воздухоотводчиком и пластинами уникальной формы для повышения тепловой мощности группа маломощных вентиляторов соединительная клемма (F Box) датчик температуры теплообменника боковые защитные листы в цвет корпуса декоративная рама из алюминия, U-образный профиль, покрытие элоксаль серебристого цвета крепежные анкеры для крепления конвектора к полу пара гибких шлангов из нержавеющей стали для легкого подключения к системе отопления; накладка из ДСП, защищающая теплообменник от пыли и грязи на стройплощадке; Винты регулировки высоты 25 мм для компенсации неровностей пола устройство упаковано в прочную упаковку и содержит инструкцию по установке	Дополнительные аксессуары корпус из нержавеющей стали AISI 304 (Inox) для сухой среды цвет рамы из анодированного алюминия – натуральный алюминий, светлая и темная бронза в профиле F или светлая или темная бронза в профиле U, Теплообменник с черным покрытием (эксклюзивная отделка) запорная арматура, головка термостатического клапана и привод Накладка повышенной жесткости чехол с шумопоглощающей пленкой (снижение шума на 1-3 дБ)
Профили алюминиевых рам
Стандартное исполнение – U-образная рама Стандартный дизайн PK содержит серебристый U-образный профиль. Цвет профиля совпадает с цветом сетки для других цветов.	Выбираемая версия – рама F При заказе выбираемой рамы F она крепится к конвектору отдельно (не устанавливается на конвектор). Цвета рамы идентичны цветам алюминиевых решеток.

Обзор типов

PKOC 7/28   Внутрипольный конвектор с вентилятором PKOC 7/28 может комплектоваться только решеткой из алюминия в различных вариантах исполнения (серебро, светлая или темная бронза). ВНИМАНИЕ Защитную решетку в версиях из нержавеющей стали или дерева использовать нельзя!	ПКОС 8/16 * Для всех выпускаемых длин PKOC 8/16 среднее расстояние для соединения составляет 180 мм. *В случае внутрипольного конвектора PKOC 8/16 линейная напольная решетка не может быть изготовлена ​​в качестве стандартного изделия. Необходима предварительная консультация и, по возможности, адаптация корпуса конвектора.
ПКОС 8/28 В случае внутрипольного конвектора PKOC 8/28 линейная напольная решетка не может быть изготовлена ​​в качестве стандартного изделия. Необходима предварительная консультация и, по возможности, адаптация корпуса конвектора.	ПКОС 9/28 В случае внутрипольного конвектора PKOC 9/28 линейная напольная решетка не может быть изготовлена ​​в качестве стандартного изделия. Необходима предварительная консультация и, по возможности, адаптация корпуса конвектора.
ПКОК 11/20 В случае внутрипольного конвектора PKOC 11/20 линейная напольная решетка не может быть изготовлена ​​в качестве стандартного изделия. Необходима предварительная консультация и, по возможности, адаптация корпуса конвектора.	ПКОК 11/28
ПКОС 11/34	ПКОС 11/42

Сборка

Монтаж конвектора – строительная часть Licon PKOC

Монтаж конвектора – рекомендации по конструктивному исполнению, чтобы обеспечить надлежащее функционирование конвектора.

• У правильно установленного элемента теплообменник расположен дальше от окна.
• Рекомендуется использовать стандартные шланги из нержавеющей стали с оболочкой из нержавеющей стали, которые всегда входят в комплект поставки (если не рекомендовано иное) для соединения теплообменника и распределительного трубопровода. На практике они обеспечивают лучший доступ под теплообменник без необходимости демонтажа системы отопления, т.е. во время уборки.
• Мы рекомендуем подключать систему отопления с использованием запорной арматуры и термостатического клапана.
• Всегда подключайте подачу теплоносителя к трубе теплообменника, находящейся дальше от вентилятора. При ширине 34 см используется теплообменник OR-J3; теплоноситель входит по одной трубе и выходит по другой.
• Теплообменник PKWOC представляет собой четырехтрубный блок; один контур питает контур отопления, а другой – контур охлаждения. №
• Правильно установленный конвектор укладывается горизонтально с целыми и не изогнутыми краями корпуса конвектора, чтобы обеспечить правильное функционирование проходной решетки и возможность удаления воздуха из теплообменника.
• Правильно установленная декоративная рамка конвектора находится на уровне пола с запасом +2 мм.
• Мы рекомендуем не снимать крышку конвектора на все время строительных работ, чтобы предотвратить попадание грязи внутрь конвектора. Стандартная плита не является проходной, но можно заказать плиту с повышенной несущей способностью.
• Вентиляторный блок крепится к корпусу конвектора с помощью магнитов. В случае версии из нержавеющей стали комплект вентиляторов будет монтироваться с помощью сухих застежек-молний. Эта система позволяет снять вентиляторы с конвектора во время монтажа, чтобы избежать их повреждения, загрязнения и т. д. Их можно легко вынуть для очистки и при стандартной эксплуатации.
• Внутрипольный конвектор должен быть надежно закреплен в полу. Установочные винты используются только для горизонтального выравнивания корпуса конвектора.
• Перед бетонированием конвектор необходимо закрепить к полу с помощью анкерных болтов, которые предотвратят вертикальное смещение конвектора при последующей заливке бетоном. Когда бетон залит, конвектор можно загружать вертикально. Во время бетонирования конвектор должен быть раскреплен поперечными связями, чтобы предотвратить деформацию корпуса. При заливке другого материала (например, ангидрида) тщательно закройте все отверстия конвектора, чтобы предотвратить его затопление.
• Установочный винт PKBOC конвектора состоит из флажка, используемого в качестве анкерного болта. Этот тип не содержит якорей. №
• Рекомендуем крепление и звукоизоляцию производить таким образом, чтобы на дно конвектора и его боковые стороны можно было налить тонкий слой бетона. Оптимальное снижение шума достигается за счет непосредственного заделывания конвектора в бетон.
• Установка вентиляторного конвектора на открытом пространстве может привести к повышенному шуму, поэтому мы рекомендуем заказывать кожух с шумопоглощающей пленкой.
• Установка в двухслойные полы описана ниже.
• Охлаждающие конвекторы (PKIOC, PKWOC) стандартно имеют встроенный слив воды (конденсата). При монтаже не забудьте соединить корпус внизу конвектора с трубопроводом с гарантированным уклоном для отвода сточных вод или конденсата. Мы рекомендуем оборудовать слив сифоном.
• Конвекторы ПКВОС предназначены для использования в бассейнах. Разделительный барьер используется для забора воды из бассейна, но не может служить стандартным переливом воды в бассейн. Эта часть всегда размещается ближе к бассейну. Нагревательная часть с теплообменником и вентиляторами всегда должна находиться дальше от бассейна. Конвектор снабжен дренажными отверстиями в каждом углу, 2×. Установка, эксплуатация и техническое обслуживание этого оборудования требуют особых условий. Пожалуйста, внимательно прочитайте их на нашем веб-сайте или в руководстве.

Внимание: внутрипольный конвектор PKBOC с принудительной конвекцией должен быть расположен так, чтобы предотвратить даже кратковременное затопление секции, оснащенной двигателем и вентиляторами.

Возможности установки конвектора в зависимости от типа пола

1. Установка путем заделки в бетон
2. Установка в низком двойном полу
3. Установка в двойном фальшполе

Размеры монтажных отверстий

Вес и объем воды

Тип	7/28	8/16	8/28	9/28	20. 11	28.11	34.11	11/42
сталь кг/погонный метр	7,06	5,38	7,3	8,5	6,53	9	11,2	12
нержавеющая сталь кг/1 погонный метр	7,05	5,3	7,1	8,3	6,4	9	11	12
л/1 погонный метр	0,4	0,22	0,4	0,4	0,5	0,4	0,6	0,8



Загрузки

Инструкция по сборке 24-PKOC, PKIOC, PKWOC
Инструкция по монтажу Regulace_24V
Инструкция по монтажу PM
Коды заказа PKOC
Схема подключения
Регулировка и акустика

Регулировка конвектора 12 В – прекращение продажи
С марта 2020 года мы прекращаем производство и продажу регулировки конвектора 12 В.
