7 советов по выбору труб для теплого водяного пола

Наталья | 30.06.2017 | Связь, Отопление | 12 702 просмотра | комментариев нет

Содержание статьи

Водяные теплые полы – это решение проблемы обустройства максимально комфортного жилья. Он позволяет эффективно распределять тепло в доме, и, в отличие от электрического аналога, требует низких затрат на обслуживание. Неудивительно, что системы водяных теплых полов становятся все более популярными и нередко становятся самостоятельным источником тепла в доме. Качество такой системы и ее долговечность в равной степени зависят от выбранных материалов и профессионализма монтажа. С особенностями подбора труб для теплого водяного пола разберемся подробнее, а их монтаж лучше доверить на собственное спокойствие специалистам.

№ 1. Требования к трубам

Водяная система теплых полов имеет более чем достаточно преимуществ. Это и экономичность, и равномерный прогрев, и долговечность, и возможность регулировки температуры, и отсутствие радиаторов отопления, которые зачастую только мешают организовать интерьер мечты. Проще всего устроить отопление водяным теплым полом в частном доме – в многоэтажке задача значительно усложняется. Придется реконструировать существующую систему отопления или установить собственный электрический котел, чтобы не нарушать систему отопления всего дома и не отбирать тепло у соседей.

Надежность и долговечность теплого пола во многом зависят от труб, которые должны будут находиться под стяжкой десятилетиями, сохраняя целостность и герметичность. Они номинированы такими требованиями :

• долговечностью и способностью выдерживать давление и перепады температур . Трубы, предназначенные для горячего водоснабжения, не подходят. Обратите внимание на продукцию известных и зарекомендовавших себя производителей, которые дают гарантию на трубы 50 лет и более ;
• надежная изоляция и герметичность , т.к. система отопления должна быть защищена от окисления;
• эластичность и устойчивость к изгибу . При монтаже трубы изгибаются для достижения равномерного прогрева пола, поэтому при их монтаже и дальнейшей эксплуатации они не должны ломаться и трескаться, нарушая тем самым герметичность системы;
• оптимальный диаметр трубы – 16 или 18 мм, при этом немного увеличивается высота этажа, и отпадает необходимость в дополнительном оборудовании для обеспечения нормальной гидравлики системы;
• коэффициент расширения должен быть 0,25 мм/мК, теплопроводность – 0,43 Вт/мК.

В системах теплого пола применяют в основном металлопластиковые и полиэтиленовые трубы, реже – медные, полипропиленовые и стальные гофрированные трубы. Нормами запрещено использование чугунных труб.

№2. Металлопластиковые трубы для теплого пола

Пластиковые трубы чуть ли не самые распространенные. Долговечность и отличные эксплуатационные характеристики объясняются многослойной структурой материала. Внутренний слой – экструдированный сшитый полиэтилен, отвечающий за эксплуатационные качества трубы. Далее идет слой алюминия, который крепится к полиэтилену с помощью специального клея. Алюминиевая фольга защищает от проникновения кислорода в трубу и препятствует линейному расширению и сжатию. Толщина этого слоя 0,2-0,25 мм в зависимости от диаметра. Фольгу приваривают встык или внахлест, получается герметичный слой. Поверх фольги находится еще один клейкий слой, который скрепляет ее с внешним защитным слоем из полиэтилена.

Подобная структура позволяет говорить о многочисленных преимуществах металлопластиковых труб:

• отличная гибкость и способность хорошо сохранять форму после изгиба; теплопроводность
• , которая обеспечивается слоем алюминия, и устойчивость к повреждениям и зарастанию за счет использования полимера;
• монтаж таких труб не требует использования специфического оборудования, поэтому обойдется недорого;
• высокая прочность;
• способность выдерживать температуры до 110 ⁰ Без изменения основных характеристик;
• стойкость к коррозии и агрессивным средам;
• легкий вес;
• хорошая звукоизоляция. Звук движения охлаждающей жидкости по системе будет неслышен.

Среди недостатков недопустимость скручивания труб и изгибов вокруг оси, что необходимо помнить при монтаже. Также важно учитывать свойство алюминиевого слоя повреждаться при многократном изгибе.

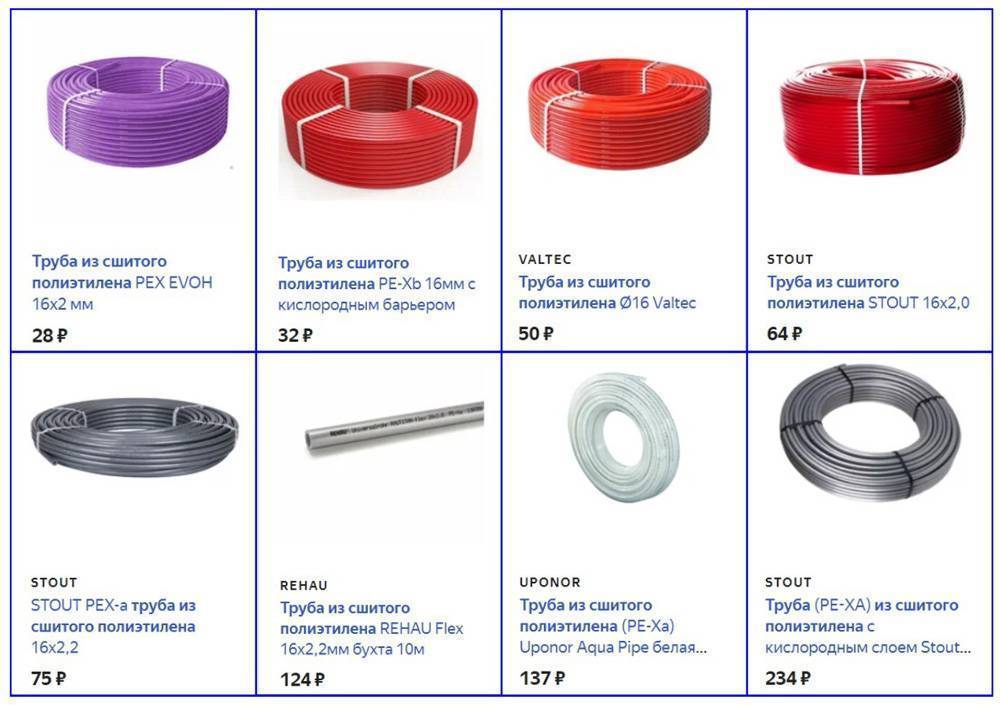

№ 3. Трубы из сшитого полиэтилена

Основным конкурентом пластиковых труб являются трубы из сшитого полиэтилена. Основным показателем качества продукции является качество сварного шва, о котором можно судить по плотности сшивки . Рекомендуемое значение 60-85%, обработка может происходить разными способами:

• при сшивании перекисью достигается плотность 75%, это наиболее предпочтительный способ. Такие трубы имеют маркировку PE-Xa;
• при сшивке силаном получается плотность 65%;
• при облучении потоком электронов в магнитном поле плотность сшивки достигает 60%.

Аббревиатура может означать диапазон плотности сшивки : HDPE — труба с самой высокой плотностью, MDPE — со средней плотностью, LDPE — с самой низкой.

Преимущества :

• способность выдерживать температуру теплоносителя до 120 ⁰ С;
• устойчивость к перепадам температуры и давления;
• легкий вес, достаточное внутреннее сечение при относительно небольшом диаметре;
• прочность;
• достаточная гибкость. Минимальный радиус изгиба таких труб составляет 5 диаметров, и этого достаточно для установки эффективной системы теплого пола;
• относительная простота установки;
• низкая цена.

недостатки :

• необходимость жестко фиксировать трубу при укладке, иначе она может погнуться. Для фиксации используйте арматуру или специальную подложку, необходимо большое количество крепежных элементов, чтобы зафиксировать трубы в необходимой форме;
• при монтаже повредить трубу несложно, поэтому работать необходимо с определенной долей осторожности.

Трубы из сшитого полиэтилена выпускаются диаметром от 10 до 110 мм, длина достигает 200 м.

№ 4. Трубы медные для теплого пола

По своим эксплуатационным характеристикам медь является идеальным материалом для устройства водяных теплых полов. Недаром в ряде европейских стран сегодня в основном используется именно этот материал.

плюсы :

• высокая прочность, не сравнимая с полимерными аналогами. Прочность медных труб даже можно назвать избыточной в контексте теплого пола;
• долговечность. Минимальный срок службы 50 лет;
• отличная теплоотдача, т.к. это металл;
• минимальный радиус изгиба среди всех труб, что обеспечивает равномерный нагрев;
• способность выдерживать температуру до 300 ⁰ С и давление в системе до 400 атм;
• Полная газонепроницаемость труб, стойкость к коррозии, известкованию и грызунам.

Широкое использование медных труб в жилых помещениях сдерживается некоторыми из их недостатков :

• высокой ценой;
• необходимость использования специального оборудования при монтаже, с которым нужно уметь обращаться. Соединение осуществляется только латунными фитингами, что также удорожает монтаж.

№ 5. Гофрированные нержавеющие трубы

Нержавеющие трубы используются даже реже, чем медные, даже несмотря на значительные преимущества . Такие изделия имеют длительный срок службы, обладают высокой теплопроводностью, хорошо гнутся, прочны и устойчивы к коррозии, но не могут похвастаться низкой стоимостью. Самый большой недостаток – ограниченный срок службы уплотнительной резинки (всего 30 лет), что сводит на нет долговечность труб.

№6. Трубы полипропиленовые

Трубы полипропиленовые обойдутся в разы дешевле медных, стальных и даже металлопластиковых, но все же не получили широкого распространения. Для системы теплых полов используют изделия с маркировкой PN25, армированные перфорированной алюминиевой фольгой. Наружный диаметр от 21 до 78 мм, толщина стенки 4-13 мм.

Преимущества :

• низкая цена;
• способность выдерживать температуру теплоносителя до 95 ⁰ С при оптимальной 55 ⁰ С в системе водяного теплого пола;
• повышенной прочности, срок службы не менее 25 лет.

недостатки :

• малый радиус изгиба, из-за чего зачастую невозможно оборудовать систему отопления с необходимой эффективностью. Минимальный радиус изгиба полипропиленовой трубы составляет 8 диаметров, а это значит, что трубы диаметром, например, 23 мм можно располагать на расстоянии 368 мм друг от друга, чего может быть недостаточно для равномерного прогрева. Если теплый пол будет использоваться как дополнительный источник тепла, то использование полипропиленовых труб оправдано;
• Условия монтажа полипропиленовых труб. Монтаж производится при температуре выше +10…+15 ⁰ С, что не всегда возможно.

Номер 7. Сколько нужно труб?

Чтобы более-менее точно рассчитать необходимое количество труб, можно воспользоваться программным обеспечением или вооружиться миллиметровой бумагой, на которой нанесен масштаб плана помещения. На схеме обязательно указываются все крупные предметы мебели, которые будут стоять неподвижно – под них не нужно прокладывать трубы: это невыгодно и вредно для самой мебели.

Схема расположения труб наносится на план. Укладка обычно осуществляется одним из следующих способов:

• «Змейка». Это более простой вариант установки, но имеет существенный недостаток – неравномерный прогрев помещения, что хорошо понятно из рисунка. В первом случае одна часть помещения будет нагреваться гораздо меньше, так как теплоноситель поступает в нее уже охлажденным, во втором – расстояние между секциями с еще не остывшей водой слишком велико, поэтому пол будет прогреваться неравномерно, что будет ощущаться при движении;
• «спираль» сложнее, требует более профессионального подхода к расчету и монтажу, но тепло будет распределяться по полу равномерно, так как зоны с теплой и холодной водой чередуются. Кроме того, меньше углы поворота, что сказывается на скорости движения теплоносителя в трубах;
• комбинированная система.

При создании плана учитывайте, что трубы прокладываются на расстоянии 15-20 см от стен, шаг между ними должен быть 20 см, в крайнем случае не более 35 см. Если теплый пол является единственным источником тепла, то шаг должен быть минимальным, поэтому в домах, где теплый пол играет лишь вспомогательную роль, допускаются полипропиленовые трубы с большим радиусом изгиба.

Труба диаметром 16 мм способна обогревать 10-15 см поверхности с обеих сторон от себя. У наружных стен желательно делать шаг меньше, чтобы обеспечить надежную преграду холоду. Примерное количество труб можно рассчитать по созданной схеме, но лучше взять материал с запасом или попросить рассчитать специалистов, которые будут производить монтаж.

Рекомендуемая длина одного контура теплоносителя не более 60 м, иначе вода будет слишком сильно остывать, и вы не сможете построить эффективную систему отопления. Если этого недостаточно для обогрева одного помещения, лучше оборудовать несколько контуров отопления. Данные приведены для того, чтобы вы могли рассчитать примерное количество необходимых материалов и их стоимость – проектирование системы теплых полов, а также их монтаж лучше доверить профессионалам.
