Устройство водяных теплых полов в частном доме

В этой статье мы рассмотрим устройство водяных теплых полов в частных домах. Как работает, какое необходимо оборудование для него, из какой трубы его лучше сделать и чем его лучше залить.

Эта статья будет полезна тем, кто собирается сделать в своем доме напольное отопление своими силами, а также если будет привлекать подрядчиков. Многие мастера-сантехники не изучают новинок и не заходят даже в интернет, чтобы почерпнуть для себя что-то новое и продолжают делать всё «по старинке» как учил его отец или дед))).

За свою практику я не однократно видел множество ошибок совершенных монтажниками и чтобы их не допустить нужно четко иметь представление о том, что ты хочешь получить в итоге.

Содержание статьи:

• Устройство теплого пола водяного на бетонном основании
• Какое оборудование необходимо для водяного теплого пола?
• Схема укладки теплого водяного пола
  • Расстояние между трубами теплого пола
  • Максимальная длина контура теплого пола
  • Какую трубу выбрать для теплого пола
• Какую стяжку лить под теплый водяной пол?
• Чем заливать теплый водяной пол?
• Заключение.

В статье «Что лучше водяной или электрический теплый пол?» я вам привел много фактов, почему для загородного дома лучшим решением будет использование водяных теплых полов.

Устройство теплого пола водяного на бетонном основании.

Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т.д. и имеет бетонное основание и бетонные межэтажные перекрытия.

Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.

Теплый водяной пол представляет из себя систему подогрева стяжки и напольного покрытия путем постоянной циркуляции разогретого теплоносителя по трубам, заложенным в эту самую стяжку (возможен вариант с УШП – утепленная шведская плита в этой статье рассматривается её конструкция).

Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.

В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).

Укладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)

Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.

Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.

Укладку трубы можно производить:

Непосредственно на утеплитель три способа:

1. На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
2. Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.

Монтаж трубы теплого пола степлеромСтеплер упонор для теплого пола



Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.

На специальные маты.

Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.

Укладка трубы на специальные маты

Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.

Здесь имеется ввиду утеплитель который необходимо положить на бетонное основание меж этажных перекрытий, а также одного слоя утеплителя если мы рассматриваем 1 этаж

Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.

Какое оборудование необходимо для водяного теплого пола?

В состав оборудования современного водяного теплого пола должно войти:

Труба диаметром 16 мм из сшитого полиэтилена из расчета 7-8 метров погонной длины на квадратный метр площади дома.

Фиксаторы поворота из расчета две штуки на один контур теплого пола.

Смесительный узел для теплого пола, который обвязываем с котлом (по выбору котла для отопления дома здесь) обязателен к применению. Не нужно городить огород и возьмите готовый.

Коллектор с расходомерами (не пожалейте денег и возьмите с ними, так проще отрегулировать потоки в контурах) количество контуров рассчитывается конкретно на объекте, но если примерно, то поделите свою площадь этажа на 13 и получите количество контуров. Допустим на 100 метровый этаж дома достаточно коллектора на 8 выходов. Однако если вы захотите сделать отдельно регулируемые контура в каждом помещении то тогда нужно исходить уже из этого.

И все, что не относится к оборудованию: маты, гофра, клей…

Схема укладки теплого водяного пола

Из всех схем укладки труб водяного пола практическое применение нашли схемы так называемые «змейка» и «улитка».

Итак, схема змейка является самой простой в укладке и как видно из рисунка положить её можно достаточно просто. Но как обычно есть и небольшой недостаток. Из-за того, что подающая труба заходит с одного края площади комнаты, а с другого конца выходит обратка, то и пол в помещении будет прогреваться с одной стороны больше, а с другой меньше.

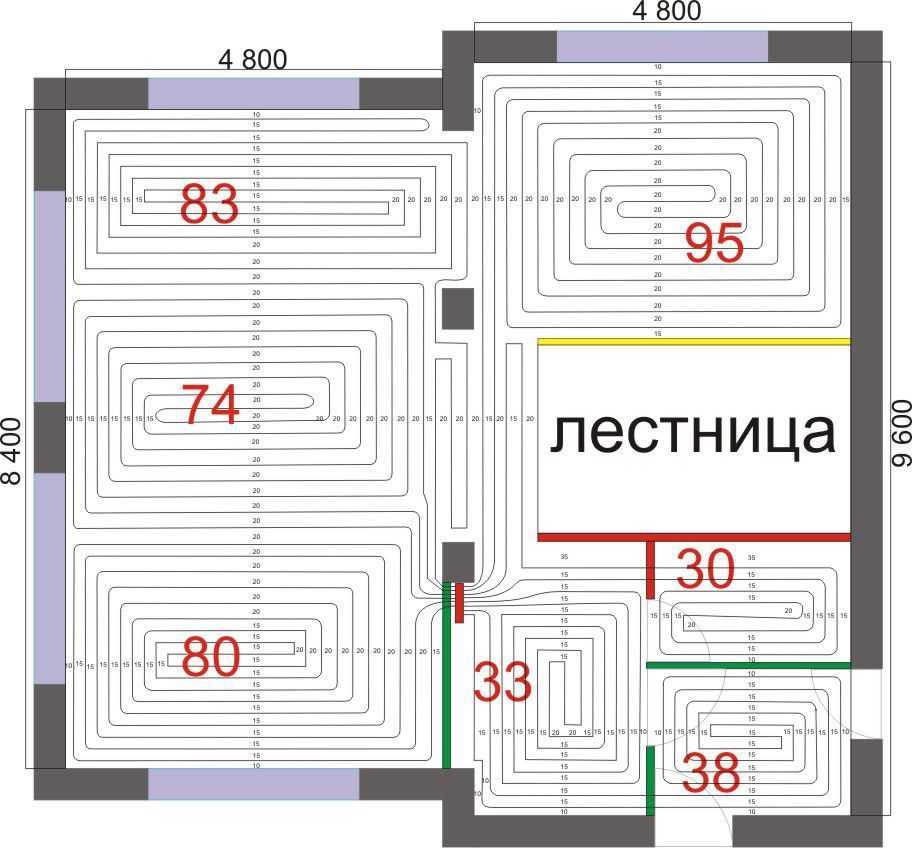

Вторая, самая лучшая схема укладки, это улитка. Можно заметить, что вместе с подающей трубой рядом всегда идет обратка и так чередуется постоянно, пол при такой укладке прогревается ровно.

укладка трубы улиткой

Исходя из своей практики скажу — где можно в доме уложить по схеме улитка укладывается улитка. В основном это комнаты и квадратные помещения.

В длинных узких помещениях применяем схему змейка, это узкие коридоры, кладовки, маленькие санузлы и т.д.

Расстояние между трубами теплого пола

Расстояние между трубами теплого пола называется шагом укладки и составляет обычно 150 мм. Это расстояние обеспечивает равномерно прогретое основание, и вы не будете ощущать так называемый эффект «зебры». Если нам требуется сделать «перегретую» область (в данном случае обозначается что этот участок будет не раскален до бела, а на один два градуса будет выше, чем остальная поверхность) необходимо уменьшить шаг до 100 мм. Такой подход обеспечит конвекцию, например возле внешних стен и таким образом мы избавимся от запотевания окон. Картинка с увеличенным шагом.

Максимальная длина контура теплого пола

При укладке трубы необходимо разделить всю площадь застилаемого пола на участки, которые составят отдельные контура водяного теплого пола. Причем это нужно выполнить таким образом, чтобы.

Во-первых, обеспечить потом заливку стяжки разделив их (участки) между собой демпферной лентой. Такой подход гарантирует отсутствие растрескивания бетонной стяжки пола.

Во-вторых, исходя из максимальной длины контура теплого пола. Для частного дома я рекомендую использовать трубу диаметром 16 мм и для нее длина не должна превышать 100 метров, на практике лучше ограничиваться 60-80 метрами – это оптимально. То есть каждый участок по площади выйдет по 10-12 метров квадратных.

Какую трубу выбрать для теплого пола?

При написании этой статьи (сентябрь 2018 года для информации) я задал этот вопрос яндексу и увидел, что на первых местах в поиске висят рекомендации по укладке в стяжку труб из металлопласта и еще всякая ерунда. Учитывайте этот факт пожалуйста. И если вы попадете ко мне на сайт в 2030 году и увидите этот пост не обновленным закройте немедленно.

Со мной многие захотят поспорить, но за период весна 2018-осень 2018 к нам обратилось по крайней мере 3 человека с одной и той же проблемой. Переделать теплый пол полностью. У всех них такой пол прослужил по крайней мере не более 13 лет. Много? Я считаю, что очень мало.

Пройдя обучение в Академии Рехау, а также в фирме ТЕСЕ я конечно рекомендовал бы к применению только их трубы. По крайней мере они дают на них гарантийный срок 50 лет. Но в силу того, что многим покажется, что их продукция дорогая, то вердикт мой таков.

При устройстве теплого водяного пола труба должна быть выполнена из сшитого полиэтилена с маркировкой PEX-a или PEX-c. Если кратко, то это самые современные трубы, которые нужно применять для скрытого монтажа. И на данный момент времени ничего лучшего для водяного пола нет. О том какие трубы рехау для чего предназначены подробно здесь.

Какую стяжку лить под теплый водяной пол?

Когда трубы уложены и собраны распределительные коллекторы, система залита и опресована давлением необходимо сразу же закрыть их, залив бетонную стяжку.

Толщина стяжки выбирается исходя из того, что над трубами она должна быть не менее 30 мм. Обычно фирмы, которые занимаются механизированной стяжкой для своего расчета берут 50 мм вот это и будет та необходимая толщина, которую нужно планировать при проектировании дома. Даже если мы укладываем трубы на ровный утеплитель при толщине в 50 мм над трубами будет оставаться 30-34 мм (диаметр трубы 16 мм).

При заливке стяжки не забываем класть демпферную ленту по периметру помещения, а также разделяем ей контуры теплого пола.

Трубы теплого пола, которые проходят деформационные швы в этих местах должны быть в утеплителе или гофре. Таким же образом они должны быть защищены при выходе из стяжки у распределительного коллектора. Еще в месте выхода к коллектору трубы из сшитого полиэтилена должны быть зафиксированы фиксатором поворота. Это необходимо из-за того, что трубы имеют очень большой коэффициент линейного расширения и со временем могут за счет этого разгерметизировать цанговые соединения на коллекторе.

Защита труб гофрой

Чем заливать теплый водяной пол?

По вопросу заливки системы напольного отопления и системы отопления в целом нужно исходить из того живете вы в доме постоянно или это дачный вариант дома.

В первом случае только вода, желательно дистиллированная или прошедшая осмотическую обработку.

Во втором случае это вода с антифризом.

Предпочтительнее всегда использовать воду. Антифриз стоит денег и требует периодической замены. Также у системы отопления с антифризом уменьшается КПД.

А еще в доме, даже в котором живут только на выходных, желательно поддерживать тепло всегда. Представьте, что у вас есть дача, которая оборудована по последнему слову техники и вы зимой уезжаете в город и оставляете все размораживаться надеясь на антифриз в системе отопления. Но вам также надо продуть всю систему водоснабжения, осушить все гидрозатворы и даже вычерпать воду из унитаза)). Плюс ко всему, когда вы включите отопления стены «заплачут». Пару таких выходных и плесень пойдет везде.

А если система отопления подключена к дистанционному управлению через смартфон, то переживать за то, что система разморозиться вообще не стоит. Случись нештатная ситуация, дом не остынет моментально, должно пройти не один час, а то и сутки, чтобы температура понизилась до критической, вы успеете приехать и если не восстановить систему отопления, так хоть включить электрические конвекторы и т.д.

Модуль GSM управления котлом

Поэтому использовать антифриз можно, но нужно ли?!

Заключение по данной теме такое:

• Теплый водяной обязателен в современном отоплении частного дома;
• Укладывать пол лучше на готовые маты;
• Использовать, где только возможно схему укладки трубы улитка с шагом 150 мм и длиной не более 100 м;
• Труба должна быть только из сшитого полиэтилена диаметром 16 мм (у рехау она 14 но тоньше стенки) этого достаточно. Количество трубы необходимое на квадратный метр теплого пола берем 7-8 метров.
• Обязательно устанавливать смесительный узел с защитой от перегрева.
• Заливать стяжку нужно не менее 30 мм над трубами и разделять по контурам отделяя друг от друга демпферной лентой. (А лучше если дом будет построен на фундаменте УШП)
• Защищать трубы на месте деформационных швов и при выходе из сяжки гофрированной трубой или утеплителем.
• По возможности использовать в системе отопления деминерализованную воду.
• Возможно организовать отдельную регулировку температуры по комнатам с помощью сервоприводов.

Надеюсь, статья была полезна для вас, и вы нашли для себя полезную информацию, а также увидели моменты на что нужно обратить внимание при устройстве водяных теплых полов в частном доме и теперь не сделаете ошибки.

Добавляйте статью к себе в закладки и делитесь с друзьями! Готов ответить на ваши комментарии!

Труба под теплый пол: разновидности, особенности расчета

Какую трубу использовать для теплого водяного пола – один из главных вопросов при обустройстве подобного отопления. От герметичности каналов и их способности выдерживать постоянное давление напрямую зависит срок эксплуатации системы. Изделия, образующие контуры водяного оборудования, изготавливают из металла или пластика.

Разновидности

Современная труба под теплый пол может быть:

• медной;
• металлопластиковой;
• гофрированной из нержавеющей стали;
• полиэтиленовой.

Также в продаже встречаются полипропиленовые трубы для теплого водяного пола, но эксперты не советуют использовать этот материал. Основным его достоинством является доступная цена, тогда как по рабочим характеристикам он уступает всем вышеперечисленным вариантам. Если в такую магистраль попадет слишком горячая вода, она может элементарно не выдержать.

Медные и стальные

Изделия из меди обладают высокой теплопроводностью, устойчивостью к внешним воздействиям и коррозии. Там, где требуется полиэтиленовая 16 или 20 труба для теплого пола, можно спокойно использовать медную на размер меньше. Основным минусом материала является его стоимость. Расходы на трубопровод будут примерно в 2-2,5 раза выше, чем при покупке другой продукции. Второй момент, делающий медь аутсайдером в споре, какую трубу лучше использовать для теплого пола – сложность монтажа. Зачастую, приходится даже прибегать к сварке. Если финансовая сторона вопроса не столь принципиальна и лишняя работа не пугает, система на основе медных магистралей вас не разочарует.

Стальные гофрированные трубки для теплого водяного пола появились на отечественном рынке относительно недавно. Эти изделия обладают всеми преимуществами медной продукции. Он прочны, герметичны, способны выдерживать высокие температуры и хорошо пропускают тепло. Подобная трубка для теплого пола проще монтируется и спокойно изгибается. Недостаток у нее тот же – высокая цена. Она обойдется дешевле, чем медь, но если речь идет об обогреве значительной площади, расходы будут серьезными. Если вас интересует, какие трубы лучше для теплого водяного пола в частном доме с финансовой точки зрения, металлопластик с полиэтиленом вне конкуренции.

Полиэтиленовые

Классический полиэтилен разрушается под постоянным воздействием высоких температур. Технология сшивки на молекулярном уровне позволяет материалу спокойно выдерживать до 100˚С, что дает возможность безбоязненно применять изделия в любых напольных системах. Существует несколько способов производства подобной продукции. Какие трубы лучше для теплого водяного пола, однозначно сказать трудно. Наиболее популярны каналы, маркированные PE-Xa. В процессе изготовления этих изделий применяют пероксиды. Это самый доступный по деньгам вариант. Также спросом пользуются трубки PE-Xc (происходит «бомбардировка» электронами) и PE-Xb (силан плюс дополнительные катализаторы). Лучшая труба для теплого пола делается из модифицированного полиэтилена. Такие магистрали маркируются PE-RT и обладают более высокими рабочими характеристиками.

В последнее время все большую популярность обретают изделия с так называемым кислородным барьером. Это специальная пленка, которая предотвращает проникновение воздуха извне в теплоноситель. Подобная красная труба для теплого пола намного долговечнее и надежнее, хотя многие специалисты считают, что в дополнительной защите сшитого полиэтилена нет особой необходимости. Гарантированный срок эксплуатации и без того составляет 50 лет. Решайте сами, готовы ли вы платить больше за эту опцию. При решении вопроса, какие трубы для теплого пола лучше, цена является одним из ключевых параметров. Чем протяженнее магистраль, тем выше затраты. Если это для вас не проблема, тогда можно озаботиться и наличием кислородного барьера.

Металлопластиковые

Определяясь, какие трубы лучше использовать для теплого водяного пола в частном доме, невозможно пройти мимо изделий из металлопластика. Само название материала подразумевает, что он вобрал в себе лучшее от пластика и металла, избавившись от их недостатков. Действительно, эти каналы долговечны, прочны, экологичны и легко выдерживают стабильно высокие температуры. Конструкция предусматривает наличие нескольких слоев: внешнего полиэтиленового, бесшовного алюминиевого и внутреннего полиэтиленового.

Какую трубу выбрать для теплого пола, во многом зависит от клея, скрепляющего перечисленные элементы. Если он окажется некачественным, то в результате термического воздействия размягчится, что завершится расслоением. Перед укладкой стоит проверить изделие, нагрев до 100˚С. Если станут отчетливо различаться слои, магистраль ставить противопоказано. Продукцию от известных производителей можно эксплуатировать смело, хотя лишнее тестирование никогда не помешает.

Трудно сказать, какие трубы для водяного пола лучше. Советы профессионалов не дают возможности ответить однозначно. Одни считают, что практичнее полиэтилена PEX на данный момент не найти, если рассматривать в соотношении «цена-качество». Другим больше по душе металлопластик, как более прочный. Что бы вы ни выбрали, монтаж рекомендуем поручить специалистам. Если же вы твердо решили действовать самостоятельно, рассмотрим такой вопрос, как выбор диаметра трубы для теплого водяного пола.

Расчеты

Наибольшее распространение в быту получили изделия диаметром 16 мм. Еще один ходовой размер 20 мм встречается значительно реже. Для промышленных задач могут применяться и более объемные магистрали, но мы будем говорить только о жилых помещениях. Если вы сомневаетесь, какую диаметром трубу выбрать для теплого пола, можете прибегнуть к формуле: 18 х (p/LхG2 «давление циркуляционного насоса, разделенное на длину канала, умноженную на объем теплоносителя») – 0,19. Параметры насоса и расходы воды должны отображаться в технической документации к отопительному оборудованию.

Расчет длины

Определившись, какие трубы лучше использовать для теплого водяного пола, необходимо рассчитать длину магистралей. Данный показатель определяется рядом факторов, главными из которых являются:

• обогреваемая площадь;
• схема разводки;
• расстояние между витками;

Вне зависимости от того, в пользу какого материала был сделан выбор трубы для теплого водяного пола, она должна быть уложена максимально рационально. Нет смысла обогревать участки, заставленные мебелью или массивным оборудованием.

Даже если со временем это место освободится, количества выделяемого тепла будет достаточно, чтобы обеспечить комфортную температуру. Укладка с запасом приведет к бессмысленному расходу энергии.

Неважно, какие трубы лучше на теплый пол, если они смонтированы с грубым нарушением элементарных требований технологии. Одно из таких заключается в запрете на формирование слишком протяженных контуров. Рекомендуемая длина участка трубопровода не должна превышать 100 м. Если комната большая, эффективнее обустроить несколько контуров. В принципе, можно сделать и гораздо более длинную магистраль. Однако даже увеличенный диаметр трубы для теплого пола не поможет обеспечить качественный обогрев, если теплоносителю придется преодолевать чрезмерные расстояния.

Укладываться каналы могут «змейкой» (обычной, сдвоенной) или «улиткой». Второй вариант считается более эффективным, так как обогрев распределяется равномерно. Решив, какие трубы для теплого водяного пола использовать, и по какой схеме их протягивать, вы должны определить шаг укладки.

Так называют расстояние между параллельными линиями магистрали. Обычно показатель составляет от 10 до 30 см. Он определяется параметрами обогреваемого помещения.

Зная шаг, расчетную площадь и какие трубы для теплого пола будут использоваться, мы сможем определить длину каждого контура. Для этого достаточно разделить площадь на шаг укладки, умноженный на коэффициент 1,1 (запас на повороты). Например, у нас есть участок 20 м², а дистанция между витками составляет 20 см. Считаем: 20/0,2х1,1 = 91 м. Прибавим к этому расстояние от контура до коллектора и получим нужную длину магистрали.

После этого несложно будет определить и оптимальный диаметр трубы для теплого водяного пола, применив вышеупомянутую формулу. Как правило, на квадратный метр площади хватает 5 метров магистрали при шаге 20 см. Для жилых помещений такой дистанции между линиями обычно хватает с лихвой. Для особенно точного расчета рекомендуется использовать специальные программы, например, калькулятор Valtec.

Заключение

Какой бы вид труб для теплого водяного пола вы не выбрали, после укладки необходимо тщательно протестировать систему. Опрессовка предусматривает подачу теплоносителя в разных режимах на протяжении суток. Важно удостовериться, что все соединения абсолютно герметичны. Если, определяясь, какие трубы лучше на водяной теплый пол, вы остановились на самом дешевом варианте, рассудив, что серьезной разницы нет, могут возникнуть проблемы и с самим каналом. Поврежденный участок следует немедленно заменить.

Заливка бетонной стяжки и укладка финишного покрытия проводятся только при рабочем давлении трубопровода. Также важно помнить, что водяное отопление в квартирах практически запрещено. Если вам все же удастся получить разрешение от домоуправления, монтаж должны проводить профессионалы, обладающие соответствующей лицензией. Больше узнать о том, как выбрать трубу в Москве для теплого водяного пола и правильно ее установить, вы можете на нашем сайте.

Теплый пол Информация | Гидравлическое отопление

h3O Отопление являются экспертами во всех формах систем подогрева пола, независимо от того, требуется ли вам отдельное помещение; расширение или ремонт; крупномасштабная многозональная застройка – автосалон, дом престарелых или многомиллионная архитектурная жилая мечта, вы можете быть уверены, что h3O Heating разработает индивидуальную систему, учитывающую потребности и требования жильцов, предлагая всем нашим клиентам одинаковый непревзойденный сервис.

h3O Отопление использует только лучшие продукты во всех своих системах, но это особенно важно при рассмотрении системы напольного отопления; только лучшие продукты от ведущих европейских производителей, которые были тщательно протестированы и разработаны, подкреплены значительными гарантиями, включены в наши системы напольного отопления, что означает, что вы можете быть спокойны, зная, что ваша система была разработана и будет установлена ​​в соответствии с самыми высокими стандартами. Все трубопроводы, используемые компанией h3O Heating, поставляются ведущими и авторитетными производителями — Rehau или Uponor Pe-Xa, трубами из пероксидного сшитого полиэтилена, — поэтому мы можем быть уверены в системе, которую мы поставляем и устанавливаем для наших клиентов.

Концепция обогрева полов не нова, впервые ее использовали римляне; теплое, нежное и роскошное излучаемое тепло излучается от пола, согревая комнату. Пол с подогревом идеально подходит для домов, где пространство стен ограничено, например, в больших гостиных открытой планировки и комнатах с высокими потолками, поскольку тепло распространяется от основания.
Напольные змеевики лучше всего работают в помещениях с бетонным или кафельным полом, но их можно использовать и с инженерной древесиной или с ковровым покрытием. Для получения дополнительной информации обратитесь к специалисту по напольным покрытиям.

---

Внутриплитная система

Внутриплитная система представляет собой систему, в которой трубопровод крепится к слою армирующей сетки в бетонной плите перекрытия.
Затем на трубу заливается бетонный слой толщиной 50 мм (рекомендация производителя); при работе водяной котел будет подавать воду температурой 45-50°C по трубопроводу, возможны колебания температуры по полу из-за температуры подающей воды (это не влияет на температуру воздуха в помещении). Обратите внимание, что инженеры, ответственные за проектирование пола, должны знать, что в пол будут укладываться трубы диаметром 16 мм с межцентровым расстоянием 200 мм.
*Особое внимание следует уделить окончательному напольному покрытию, древесина и ковер не должны превышать значение R 0,15 м2/К/Вт.

---

Катушки для пола: вторичная заливка

Система вторичной заливки – это место, где трубы расположены во втором этапе заливки бетоном или стяжкой, обычно поверх конструкционной плиты. Чаще всего устанавливается с использованием доски для позиционирования изолированной трубы.

Плиты для позиционирования труб изготовлены из изоляционного листа на основе полистирола толщиной около 37 мм со значением R до 1,0; Преимущество использования панелей для позиционирования труб заключается в том, что они создают термический разрыв между конструкционной плитой и верхней плитой/стяжкой, этот термический разрыв повышает эффективность системы за счет сокращения времени нагрева, поскольку вы нагреваете только вторичный слой бетон/стяжка, которая имеет тенденцию быть уменьшенной толщины.

Эта система не рекомендуется для полированной стяжки из-за возможности растрескивания готового пола. Для получения дополнительной информации обратитесь к одному из наших специалистов по продажам.

---

Напольные змеевики: Диффузионный лоток

Система диффузионных лотков позволяет установить напольное отопление на подвесном деревянном полу, где обычно система напольного отопления невозможна. Диффузионный лоток используется в качестве распределительной пластины для распределения тепла в боковом направлении под деревянным полом.

Рассеивающие лотки устанавливаются между лагами пола и имеют ширину около 380 мм, поэтому требуется тщательное планирование во время проектирования – для получения дополнительной информации на этапе проектирования обратитесь к одному из наших экспертов.

---

Установка

Трубопровод будет установлен по определенной схеме для обеспечения оптимальной производительности, подходящей для каждой отдельной комнаты. Каждый контур имеет максимальную длину 100 м, а в больших помещениях может быть несколько контуров. Возможен разброс температуры по полу из-за температуры подаваемой воды (это не влияет на температуру воздуха в помещении).

Распределительный коллектор будет установлен выше уровня пола, внутри или снаружи здания, как правило, в центральном месте; распределительный коллектор может быть размещен в шкафу, если он доступен. Каждый контур напольного змеевика может управляться двухпозиционным клапаном, установленным на коллекторе, который позволяет контролировать, какие помещения должны обогреваться. Доступно дополнительное управление отдельными зонами для каждой комнаты, но оно должно быть включено на этапе проектирования.

---

Преимущества водяных систем напольного отопления

Стоимость

Напольный змеевик является самой дешевой формой водяного отопления; эксплуатационные расходы ниже из-за того, что водяной котел работает при более низкой температуре подачи, что приводит к меньшему потреблению газа.

Эффективность

Системы напольных змеевиков, как и другие типы систем водяного отопления, обеспечивают повышенную эффективность за счет возможности зонирования системы с помощью электронной системы управления активацией, таким образом обеспечивая контролируемую среду в вашем доме.

Напольные змеевики особенно эффективны в сочетании с высокоэффективным конденсационным котлом из-за низкой температуры обратной воды. На системы напольного отопления приходится более 60% европейского рынка благодаря их высокой эффективности; эксплуатационные расходы ниже, так как отопительный котел работает при более низкой температуре подачи.

Комфорт

Благодаря самой природе системы напольного отопления тепло излучается из самой нижней части помещения – пола – и распределяется равномерно, устраняя холодные участки и повышая комфорт.

Гибкость

Систему напольных теплообменников можно комбинировать и сочетать со стандартными и/или дизайнерскими радиаторами с помощью специальной системы перегородок, повышающей гибкость системы и делающей безграничными возможности дизайна.

---

Труба для теплого пола

В системе отопления h3O мы используем два типа труб для теплого пола; Труба Uponor Comfort Pipe PLUS и Rautherm-S для напольного отопления от Rehau. Обе системы трубопроводов спроектированы немецкими компаниями с многолетней репутацией и предлагают исключительную гарантию на 10 лет на установленную трубу.

Uponor является мировым лидером на рынке сантехнических систем и климатических систем для помещений, «предназначенных для эффективной работы, длительного срока службы, простоты установки и минимального воздействия на окружающую среду». Взято из Uponor Основанная в 1918 году компания Uponor впервые начала производство пластиковых труб в 1965 году, сегодня они продолжают производство придерживается и часто превосходит строгие принципы, установленные в соответствии с ISO 9001, гарантируя, что их трубы производятся с высоким качеством.

Труба Uponor Comfort PLUS

Труба PE-Xa с кислорододиффузионным слоем из EVOH (этиленвинилового спирта), с дополнительным наружным защитным слоем белого цвета с двумя синими полосами. Соответствует стандарту EN ISO 15875 «Пластиковые трубопроводные системы для горячего и холодного водоснабжения. Сшитый полиэтилен» и соответствует требованиям по сопротивлению диффузии кислорода согласно DIN 4726.

Класс применения 4+5/6 бар
Макс. расчетная температура: 90 °C
Температура неисправности: 100°C
Расчетное давление 6/8 бар при 90°C/70°C
Класс горючести: E согласно DIN EN 13501-1

Rehau является мировым лидером в производстве продуктов на основе полимеров с более чем 50-летним опытом работы в сфере сантехники и отопления. Компания REHAU разработала комплексное решение для водяного отопления, которое систематически удовлетворяет потребности проектировщиков, монтажников, строителей и домовладельцев. Компания Rehau известна во всем мире благодаря исследованиям и разработкам, а также производству инновационных решений с использованием качественных продуктов.

Труба для напольного отопления Rautherm-S (труба из сшитого полиэтилена PE-Xa)

Миллионы метров труб RAUTHERM S доказали свое качество во время монтажа по всему миру за последние 30 лет. – Трубопроводная система REHAU RAUTHERM S с кислородным барьером EVOH, дополненная технологией постоянного герметичного соединения компрессионной муфтой, обеспечивает беспроблемную установку каждый раз.

Труба для напольного отопления Rehau S изготовлена ​​из RAU-PE-Xa – полиэтилена, сшитого пероксидом (PE-Xa). – с внутренним слоем PE-Xa и наружным кислородным барьером из EVOH с красным клеем для четкого различения труб лучистого отопления/охлаждения.

Кислородонепроницаемый в соответствии с DIN 4726.

Подходит для использования в системах отопления и охлаждения жилых и коммерческих помещений в соответствии с BS EN 1264 и BS 7291.

• 6 сентября 2022 г.
• Сообщение от Даниэль Ди-Томмазо

29 июль

Содержание:

1. Планирование системы теплого пола
2. Установка
3. Заполнение системы
4. Управление системой
5. Ввод системы в эксплуатацию

Тем не менее, для вашей помощи мы перечислили ниже некоторые из основных соображений, которые следует учитывать при планировании системы подогрева пола.

• Расположение коллектора. На этапе планирования вашего решения по отоплению пола в первую очередь должно учитываться идеальное место для коллектора. Все подающие и обратные трубы теплого пола будут идти к коллектору и от него, поэтому он должен быть идеально расположен по центру между всеми отапливаемыми помещениями. Блок управления насосом/температурой подходит непосредственно к нашим коллекторам, а центр проводки устанавливается рядом с коллектором
  .
• Тип трубы – многослойная труба с алюминиевым сердечником (Pex-Al-Pex или Pert-Al-Pert) идеально подходит для современных систем напольного отопления, так как обеспечивает максимальную теплопередачу, сбалансированную с гарантией очень прочной и прочная труба. Труба, одобренная WRAS, имеет дополнительное преимущество: она гарантирует, что она прошла строгую процедуру тестирования, чтобы убедиться, что она подходит для использования с питьевой водой в Соединенном Королевстве. Наша труба Pex-Al-Pex для напольного отопления диаметром 16 мм одобрена и сертифицирована WRAS Великобритании. Таким образом, помимо теплого пола, его можно использовать для сантехники, для которой у нас также есть полный набор фитингов (любая лишняя труба от теплого пола может быть использована для сантехники). Трубы Pex-Al-Pex и Pert-Al-Pert имеют дополнительное преимущество, заключающееся в том, что они имеют память изгиба и не будут пытаться вернуться к своей форме катушки при установке, и им не нужны формирователи изгиба, как в некоторых старых типах труб.
• Расстояние между трубами – ориентировочно, для объектов, изолированных в соответствии с действующими строительными стандартами и с температурой воды на подаче из котла не менее 50 градусов по Цельсию, расстояние между центрами труб обычно составляет 200 мм. Однако такие факторы, как высокое содержание остекления, плохие показатели изоляции и более низкие температуры подачи воды (например, от некоторых тепловых насосов), могут повлиять на требуемое расстояние между трубами и означать, что требуется более близкое расстояние.
• Длина петли трубы — мы рекомендуем максимальную длину петли трубы 100 погонных метров для трубы 16 мм и 80 погонных метров для трубы 12 мм. Эти измерения включают пробег до и от коллектора.
• Количество труб – 100 метров трубы диаметром 16 мм покроют комнату площадью 20,0 м² при расстоянии между трубами 200 мм, при условии, что коллектор находится в этой комнате. Для больших помещений используется несколько петель трубы, которые подключаются к нескольким портам коллектора. Наша труба маркируется каждый метр, поэтому очень легко контролировать длину петли во время установки.
• Установка трубы – Труба устанавливается в пределах 100 мм от стен по периметру помещения. В системах напольного отопления в стяжке труба крепится к изоляции с помощью хомутов из расчета примерно 1 хомут на каждые 50–100 см. Мы также должны зафиксировать такие опции, как направляющие для захвата (соединяемые рейки длиной 1,0 м, которые крепятся к изоляции и зажимам трубы в рейке) для простоты установки, если это необходимо. Обычно вы не устанавливаете под кухонными модулями. Мы также можем предложить ряд вариантов наложения, когда труба может располагаться в предварительно проложенных досках или панелях специальной конструкции.

2. Установка

Если мы предоставили вам схему разводки трубопроводов, вы можете следовать ей в процессе установки в сочетании с приведенными ниже пунктами, где это необходимо.

• Коллектор – ваш коллектор поставляется предварительно установленным на фиксирующем кронштейне. Прикрутите кронштейн к стене, оставив нижнюю часть коллектора примерно на 400 мм выше уровня пола. Убедитесь, что слева от коллектора остается не менее 200 мм для подключения насоса/блока контроля температуры.
• Блок управления насосом и температурой – Блок насоса поставляется со всеми креплениями для привинчивания непосредственно к левой стороне коллектора. Устройство предназначено для установки на коллекторе и будет стыковаться непосредственно с фитингами коллектора без дополнительных уплотнений или фитингов.
• Труба – Трубу проще всего установить 2 человека – один человек раскатывает рулон, а другой человек, следующий за ним, вставляет зажимы. В качестве альтернативы, установку можно упростить, используя один из наших разматывателей для труб, чтобы удерживать трубу и наш зажим. (шпилька) для вставки зажимов. При ручном раскатывании витков трубы рекомендуется держать змеевик между ногами и раскатывать перед собой, пока ваш коллега следует за ним, закрепляя трубу к изоляции зажимами.
  Если мы предоставили схему трубопровода в САПР, вы можете следовать этой схеме, обращая внимание на количество, направление, длину и расстояние между петлями.
  Если вы устанавливаете систему по собственному проекту, основные моменты, которые необходимо учитывать, подробно описаны ниже:
  • Расстояние между трубами обычно не превышает 200 мм от центра к центру. Однако такие факторы, как высокое содержание остекления, плохие показатели изоляции, более низкие температуры подачи воды (например, от некоторых тепловых насосов), могут повлиять на требуемое расстояние между трубами и означать, что требуется более близкое расстояние. Центры труб будут указаны в приобретенном комплекте или в коммерческом предложении.
  • При установке на расстоянии между трубами менее 200 мм (для достижения большей производительности) изгиб должен быть более мелким, чтобы сформировать форму «С» (форма лампочки), таким образом гарантируя, что радиус изгиба не меньше, чем у интервал 200 мм. Обратите внимание, что минимальный радиус изгиба составляет 5-кратный диаметр трубы.
  • Обычно труба не устанавливается под кухонными модулями.
  • Убедитесь, что вы пометили каждый конец трубы, чтобы легко идентифицировать ее концы подачи и возврата и
    , чтобы определить, какие комнаты он питает.

• Крепление трубы к коллектору – После того, как ваша труба уложена на пол, вы можете подсоединить оба конца к коллектору. Коллектор подачи — это верхняя часть коллектора (красный цвет), а обратный коллектор — нижняя часть (синий цвет). Все соединители труб (соединительные стержни) входят в комплект поставки вашего коллектора.
  Чтобы прикрепить трубу к коллектору, выполните следующие действия: Сначала подающий (верхняя секция) коллектор:
  • Сначала отрежьте трубу под прямым углом и до нужной длины, выровняв ее по коллектору 9Порт разъема 0007.
  • Вставьте инструмент для расширения трубы в обрезанный конец трубы и поверните его 2-3 раза. Это обеспечивает закругление трубы и снятие фаски, а также удаление острых заусенцев с трубы. Примечание. Неиспользование инструмента для расширения труб может привести к повреждению уплотнений соединителя и, в конечном итоге, к утечке в этой точке системы.
  • Наденьте сначала гайку, а затем оливку входящего в комплект сердечника соединителя трубы на обрезанный конец трубы. Затем вставьте «штекерный» конец прилагаемого соединительного сердечника трубы в обрезанный конец трубы. Теперь переместите трубу в положение порта коллектора и вставьте конец трубы с установленным соединительным сердечником в соединительный порт коллектора. Сдвиньте оливку и гайку вверх по трубе и привинтите к коллектору. Используйте гаечный ключ, чтобы затянуть.
  • Теперь выполните ту же процедуру, чтобы подсоединить другой конец трубы к возвратному (нижняя секция) коллектору.
• ПРИМЕЧАНИЕ. убедитесь, что все петли трубопровода подключены к одному и тому же соответствующему порту каждой части коллектора. То есть соедините первый контур с портом 1 подающего коллектора и портом 1 обратного коллектора.
• Выполните эту процедуру для всех труб.

3. Заполнение системы

1. На коллекторе снимите кожухи с расходомеров, сдвинув их вверх и с прозрачных пластиковых расходомеров.
2. Полностью закройте все контуры, сначала закрыв все расходомеры (поверните их все вниз по часовой стрелке на черном колпачке, пока они не закроются)
3. Затем закройте все обратные клапаны, повернув синие колпачки по часовой стрелке, чтобы они повернулись вниз и полностью закрыли штифт.
4. Закройте основной большой синий шаровой кран, расположенный слева от возвратного коллектора
5. Подсоедините шланг к сливному клапану с правой стороны возвратного коллектора – другой конец шланга должен быть направлен вниз к сливному отверстию или аналогичному . Теперь вода будет поступать только через красный шаровой кран на верхнем коллекторе.
6. Теперь полностью откройте ТОЛЬКО один расходомер, повернув черный колпачок против часовой стрелки, пока около 5 мм черной пластиковой нити не будет видно из шестигранной гайки латунного цвета в верхней части коллектора.
7. Откройте ТОЛЬКО обратный клапан того же номера контура, который вы только что открыли, на верхнем контуре коллектора, полностью повернув синий колпачок на обратном коллекторе против часовой стрелки (например, если вы откроете первый контур на подающем коллекторе, затем откройте первый контур на обратном коллекторе)
8. Откройте маленький синий шаровой кран, расположенный над сливным клапаном с правой стороны обратного коллектора.

4. Управление системой

• Простые системы расширения радиаторов
  трубы), то система будет работать в то время, когда радиаторы запрограммированы на работу. У нас есть 2 дополнительные системы для этого типа установки.

  Опция 1 представляет собой простую систему расширения радиатора. Эта система использует существующий насос для циркуляции воды и поставляется с клапаном типа TRV от Danfoss для управления потоком воды через систему. Комнатного термостата нет, так как температура регулируется клапаном TRV (так же, как клапан сбоку радиатора). Максимальное покрытие составляет 15,0 м².

  Вариант 2 обеспечивает превосходный контроль температуры воды и температуры в помещении и поставляется с собственным насосом, смесительным клапаном и комнатным термостатом. В то время как эта система по-прежнему зависит от работы ваших радиаторов для обогрева пола (поскольку она по-прежнему подключена к трубам радиатора), поставляемый комнатный термостат позволяет эффективно контролировать температуру в помещении (отключение системы при достижении комнатной температуры) не влияя на питание радиатора. Максимальное покрытие составляет 28,0 м².

• Большие и многокомнатные системы
  Для больших комнат и нескольких комнат рекомендуется запустить новую подачу и возврат от вашего котла до точки, где будут установлены насос и коллектор теплого пола. Эта установка позволит вам контролировать пол с подогревом полностью независимо от любых существующих контуров радиаторов.

  • Чтобы обеспечить оптимальное управление каждой зоной или участком трубопровода, приводы
    устанавливаются на коллекторе (они навинчиваются прямо). Приводы портов коллектора
    управляется термостатом (по отдельности или несколькими). Для максимального контроля в каждой комнате можно установить отдельный комнатный термостат для управления каждым портом/зоной, открывая/закрывая соответствующие приводы по мере необходимости. Варианты термостата
    варьируются от стандартного термостата с циферблатом до цифровых программируемых, беспроводных и управляемых приложений (для использования на смартфонах). Для проводных систем необходимо проложить трехжильный и заземляющий кабель от коллекторов к термостатам. Обычно кабели прокладываются от центра коммутации (наши варианты с 4 или 8 зонами являются стандартными), который идеально устанавливается рядом с коллектором. После этого центр проводки становится центром системы управления — к нему легко подключаются насос, приводы, термостаты и котел. Затем центр коммутации управляет системой теплого пола, включая/выключая соответствующие зоны, насос и котел, как и когда это требуется соответствующими термостатами.

5. Ввод системы в эксплуатацию

Включите питание узла коммутации (или термостата, если центр коммутации не установлен)

• Убедившись, что все термостаты выключены, по очереди включите 1 термостат (поверните его так, чтобы он требовал тепла). Убедитесь, что включение каждого термостата запускает насос и начинает циркуляцию воды по контурам. Котел также должен запуститься, хотя это зависит от температуры воды и может произойти не сразу.
• В свою очередь убедитесь, что работа каждого термостата приводит к открытию соответствующего привода коллектора (если он установлен). Обратите внимание, что приводы рассчитаны на медленное открытие, и для полного открытия требуется около 3 минут, и поэтому функция не очевидна сразу — это не мгновенные переключатели включения / выключения, поэтому дайте им время для выполнения своих функций. Приводы ДОЛЖНЫ быть плотно завинчены, чтобы при необходимости порты полностью закрывались.
• Термостатический смеситель смешивает подачу с обраткой, чтобы снизить температуру в трубах, а также регулируется для увеличения или уменьшения общей производительности. Первоначально настройка смесительного клапана должна быть установлена ​​на 35°C и постепенно увеличиваться на 2°C в день до максимальной рабочей температуры 50°C.

Точно так же, как можно регулировать радиаторы, можно регулировать поток через каждую петлю подпольной трубы (на коллекторе), чтобы сбалансировать систему. Расходомеры показывают скорость потока через каждый порт. Длина каждого участка трубы будет влиять на то, какой поток воды должен быть пропущен через него, чтобы сбалансировать его с другими участками разной длины.

Скорость потока следует отрегулировать следующим образом:

• Полностью открыть все клапаны синего цвета, расположенные на каждом порту коллектора возвратной (нижней) секции, повернув их против часовой стрелки
• Снимите пластиковые кожухи красного цвета, которые расположены над прозрачными пластиковыми расходомерами на коллекторе верхней секции, потянув их прямо вверх.
• По очереди откройте все расходомеры на максимальный расход, повернув расходомеры против часовой стрелки (зажмите их пальцами от основания расходомера). После полного открытия они поднимутся вверх до точки, где примерно 5 мм пластиковой нити размотались и поднялись из корпуса коллектора.

• После полного открытия необходимо установить длину каждой петли трубы (на
  глядя на маркировку, указывающую метраж, сбоку трубы.
• Теперь необходимо отрегулировать поток через каждый отдельный контур, как указано в таблице
  ниже. Поворот измерителя потока по часовой стрелке уменьшит поток, а против часовой стрелки увеличится
  поток через петли для нагрева под нижней части:

Длина петли	Процент потока	Процент потока. 25% Открыто
25 to 60 metres	50% Open
60 to 85 metres	75% Open
85 to 100 metres	100% Open

Note: The above таблица предназначена только для ознакомления.

Балансировка потока не является точной наукой, так как потоки в системе напольного отопления постоянно меняются. Если 1 комната достигает температуры, она отключит поток в соответствующие петли, тем самым увеличив поток через петли, которые все еще открыты. При регулировке помните, что теплые полы изменяют температуру медленнее, чем радиаторы, и каждый раз следует вносить небольшие корректировки.
Признак хорошей системы напольного покрытия заключается в том, что вы забываете о ней и что вам не нужно постоянно возиться со статистикой, если вы попытаетесь направить слишком много тепла в пол, вы будете вставать, чтобы повернуться. стат вниз, если вы нажмете слишком мало, в комнате никогда не будет тепло, независимо от того, что вы делаете со статом. Конечно, в разгар лета или в жару получить хорошую настройку будет сложнее. Поэтому иногда вам нужно подождать, пока станет прохладнее, чтобы сделать все правильно. Маленькие ступени и терпение под полом — самый продуктивный способ найти идеальный баланс.
