принцип работы, срок службы, как пользоваться, как работает котел, фото и видео примеры

Содержание:

1. Разновидности и устройство газового котла
2. Конструкция и принцип работы газового котла отопления
3. Устройство газовой горелки
4. Как работает теплообменник
5. Работа циркуляционного насоса
6. Принцип работы расширительного бака

Как известно, основным нагревательным элементом в большинстве современных отопительных систем выступает котел. Именно благодаря ему топливо преобразуется в тепловую энергию, которая передается теплоносителю и поступает в нагревательные приборы, такие как радиаторы. Важно понимать устройство газового котла отопления, изучить принцип его работы.

Принцип работы газового котла отопления, как становится понятно из его названия, основан на использовании газа как основного источника топлива. При этом идеальное устройство газовых котлов отопления должно быть таким, чтобы функционирование оборудование проходило с минимальными затратами, а вмешательство человека было минимальным.

О том, как работает газовый котел отопления и из каких элементов он состоит, далее и пойдет речь.

Разновидности и устройство газового котла

Перед тем как говорить непосредственно обо всех составляющих газового котла, требуется рассмотреть то, какие существует варианты этих отопительных устройств. Безусловно, все они имеют схожее строение, но, тем не менее, некоторые модели оснащены индивидуальными, характерными лишь для них особенностями.

Классификация котлов, функционирующих с помощью газа, является следующей:

• Образцы напольного и настенного типа. Если говорить об удобстве, то более приемлемым будет настенное оборудование, которое более характерно для частных построек. Основное достоинство напольного агрегата заключается в его гораздо большей мощности, вследствие чего с его помощью можно обогреть помещение с весьма существенной площадью.
  Такие модели очень часто эксплуатируются на производстве.
• Газовые котлы атмосферного и турбированного типа. Чтобы понять, как работает газовое отопление с атмосферным котлом, можно вспомнить принцип функционирования стандартной печи, где воздух из помещения поступает в специально предназначенный дымоход благодаря естественной тяге. Турбированные аппараты оснащены вентилятором, который входит в конструкцию, а камера сгорания топлива является полностью закрытой, поэтому все необходимое количество воздуха поступает с улицы (подробнее: “Как устроен турбированный газовый котел – принцип работы, преимущества и недостатки”).
• Механизмы с одним и двумя контурами. Устройство газового котла с одним контуром рассчитано так, чтобы это оборудование использовалось исключительно для обогрева комнат, в то время как приборы с двумя контурами способны также играть важную роль в системе водоснабжения, обеспечивая помещение горячей водой.
• Котлы, оснащенные обычной горелкой или горелкой модулируемой (детальнее: “Какие бывают газовые горелки для котлов отопления – виды, различия, правила использования”). Во втором случае мощность работающего оборудования регулируется автоматическим образом, благодаря чему можно значительно уменьшить расходы на топливо.
• Устройства, имеющие электронный или пьезокерамический поджиг. Первый вариант является более удобным, так как зажечь топливо в камере сгорания можно и без непосредственного участия хозяев, а во втором случае обязательно нужно при каждом запуске включать аппарат, нажимая определенную кнопку. Читайте также: “Что такое термопара для газового котла отопления – как работает, преимущества оборудования”.

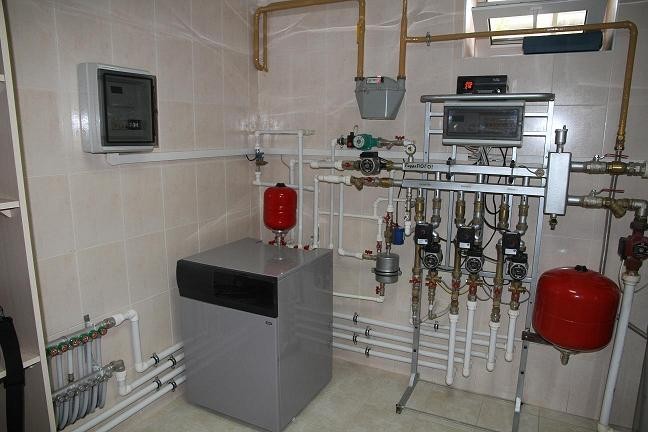

Конструкция и принцип работы газового котла отопления

Как уже говорилось выше, по образу устройства большинство нагревательных котлов схожи между собой. Но, для того чтобы понять, как пользоваться газовым котлом правильно, требуется, конечно же, знать, из каких структурных частей состоит это оборудование.

Основу стандартного котла на газу составляют следующие элементы:

Для того чтобы срок службы газового котла был максимально долгим, важно, чтобы каждый его элемент функционировал надежно и исправно (прочитайте также: “Какой газовый котел самый надежный”). Добиться этого можно, лишь изучив особенности работы и строения каждой из основных функциональных частей котла.

Устройство газовой горелки

Исходя из вида конкретного котла, конструкция горелки может быть атмосферного или надувного типа. Первый вариант горелки работает с меньшим шумом, однако, и эффективность их более низкая по сравнению с надувным оборудованием.

Эти образцы, в свою очередь, имеют существенную мощность и делятся на следующие разновидности:

• с одной ступеней;
• с двумя ступенями;
• модулированные надувные горелки.

Как работает теплообменник

Основной показатель, влияющий на качество работы этого функционального элемента газового котла – материал, из которого он произведен.

Наиболее долговечными считаются чугунные теплообменники. Кроме того, этот материал хорошо сохраняет тепло и может быть смонтирован как на одноконтурной, так и на двухконтурной системе (прочитайте также: “Устройство и принцип работы двухконтурного газового котла – особенности конструкции”). Среди отрицательных сторон чугуна – его большая масса и вместе с тем низкая устойчивость к механическим повреждениям.

Сегодня популярностью пользуются теплообменники, изготавливаемые из стали. Этот материал не подвержен частым поломкам, он стойко переносит высокие температуры и перепады давления. Современные модели, где применяется сталь высокого качества, могут составить достоянную конкуренцию чугунным агрегатам в плане срока службы. Порой, чтобы увеличить этот показатель, изнутри на стальной теплообменник наносится слой меди, а сверху – устойчивая к высокой температуре краска.

Работа циркуляционного насоса

То, какими будут показатели функционирования циркуляционного насоса, зависит, в первую очередь, от мощности, при которой работает котел, а на саму работу всей системы большого влияния этот прибор не оказывает. Очень важно, чтобы трубы, по которым циркулирует теплоноситель, были изготовлены из качественного материала, например, из стали или хорошего пластика.

Принцип работы расширительного бака

Это устройство оказывает существенно более серьезное влияние на работу газового котла. Предназначен этот прибор для того, чтобы в случае избытка теплоносителя в системе, который обычно возникает вследствие перегрева теплоносителя, лишняя вода сохранялась и впоследствии использовалась вновь. Примерные расчеты показывают, что общий объем такого бака должен составлять около 10% от всей воды в отопительной системе, поэтому для монтажа такого оборудования важно иметь данные касательно длины труб и вместимости системы теплоснабжения.

Чтобы подробнее разобраться с особенностями монтажа газового котла, всегда можно изучить дополнительные фото всех его структурных частей и посмотреть видео по их установке, которые всегда можно найти у специалистов, занимающихся подключением такого оборудования.

Видео об устройстве газового котла отопления:

характеристики и варианты установки котлов

Главная / Cтатьи / Как выбрать газовый котел отопления для дома: характеристики и варианты установки котлов

В условиях стремительного повышения цен на электроэнергию газ остается самым экономичным видом топлива. Его применение позволяет существенно сократить счета за отопление дома или загородного коттеджа. При наличии вблизи магистрального газопровода можно легко установить газовый котел и получать тепло по оптимальной цене.

На рынке современного отопительного оборудования представлено большое количество моделей газовых котлов. Но как выбрать газовый котел для дома, лучший по стоимости и эксплуатационным характеристикам? Сегодня мы рассмотрим основные критерии выбора.

Функционал и характеристики газовых котлов

При покупке оборудования для отопления дома или загородного коттеджа важно определиться с требуемой функциональностью котла.

Он может быть двух типов:

• Одноконтурный.
• Двухконтурный.

Одноконтурный газовый котел обеспечивает нагрев теплоносителя, который транспортируется в отопительной системе, за счет работы циркулярного насоса. Для обеспечения в доме или коттедже горячего водоснабжения такой котел работает в паре с бойлером (накопительной емкостью косвенного нагрева). Он поддерживает запас воды для ее бесперебойной подачи.

Двухконтурный котел для дома имеет два независимых контура, один из которых отвечает за отопление, а второй – за горячее водоснабжение и циркуляцию сантехнической воды. Производительность отопительного оборудования этого типа обеспечивает забор воды одновременно из двух точек (к примеру, санузла и кухни).

Конструкция двухконтурных котлов достаточно сложна: она включает накопительную емкость, котел, горелку и автоматизированную систему безопасности (контролирует работу газовой горелки и бойлера).

Система автоматики может быть выносной или встроенной в корпус оборудования для отопления.

Обратите внимание! При выборе двухконтурного котла для дома стоит учитывать общее водопотребление. Если расход воды составляет не более 15 л/мин (при этом оптимальная температура составляет до 30 градусов), то стоит останавливаться на моделях проточного типа. В этом случае вода после прохождения системы нагрева сразу же подается потребителю. При необходимости наличия запаса воды остановить выбор лучше на моделях с бойлерами.

Варианты установки газовых котлов

В зависимости от конструкции и способа крепления газовый котел может быть двух типов:

• Настенный.
• Напольный.

Настенный котел – оптимальное решение для небольшой квартиры, дома или загородного коттеджа. Оборудование для отопления имеет компактные размеры, органично вписывается в любой интерьер и отличается высокой функциональностью. В основном такие котлы являются двухконтурными, поэтому они подходят как для обогрева, так и горячего водоснабжения.

Напольные газовые котлы отличаются более высокой производительностью. Они имеют более внушительные размеры и высокую функциональность. Конструкция напольных моделей отопительного оборудования может предполагать наличие жидкотопливной или наддувной газовой горелки, что существенно расширяют функционал устройства.

Их использование рационально на крупных объектах с большим водопотреблением и площадью обогрева (к примеру, в крупных загородных коттеджах или малоквартирных жилых домах).

При этом теплообменник прибора отопления может быть выполнен:

• Из стали – легкий, прочный и надежный материал, его единственный недостаток – низкая устойчивость к коррозионным процессам.
• Из чугуна – долговечный, тяжелый материал, неподверженный коррозии и устойчивый к температурным перепадам. Из-за высокой хрупкости при локальном перегреве может разрушаться. Модели отопительного оборудования с чугунным теплообменником сложны в транспортировке и монтаже.
• Из меди – устойчивы к коррозии, имеют небольшую массу, подходят для настенного крепления.

Принцип действия и особенности конструкции газовых котлов

В зависимости от механизма сгорания газа выделяют газовые котлы двух типов:

• С открытой камерой.
• С закрытой камерой.

Горение в котлах первого типа обеспечивается за счет кислорода, поступающего в прибор отопления извне. При этом продукты сгорания удаляются наружу через специально оборудованный дымоход. Для оптимального функционирования аппарата помещение должно постоянно проветриваться.

Отопительное оборудование с закрытой камерой сгорания используется при невозможности обустройства традиционной системы дымоудаления. Для его работы используется коаксиальный дымоход и вентиляционное устройство, которое принудительно удаляет продукты сгорания из камеры.

Перед тем как выбрать газовый котел для отопления, важно определиться с требуемой мощностью аппарата. Оптимальной эксплуатационной мощностью, на основании которой выполняются все расчеты, является показатель – 1 кВт на 10 квадратных метров площади обогреваемого помещения с высотой потолков не более 3 метров.

Обратите внимание! Показатель мощности оборудования для отопления (1 кВт на 10 кв. м. площади) предполагает идеальные условия функционирования, которые не учитывают возможные потери тепла, использование энергии для обеспечения горячего водоснабжения объекта, а также качество топлива и т.д.

Этот параметр также не учитывает изменения давления в газопроводе (оптимальное значение составляет 15 мБар). Однако в холодное время года давление может значительно снизиться (до 50 процентов). В этом случае при выборе котла стоит подбирать модели большей мощности, которая способна облегчить работу аппарата при максимальной нагрузке на газопровод.

Для комфортной, надежной и безопасной эксплуатации отопительного оборудования его производительность должна в 1,5 раза превышать мощность в идеальных условиях эксплуатации. Для более точного расчета мощности газового котла стоит обратиться за помощью к профессионалам, способным разработать проект системы отопления в соответствии с индивидуальными условиями и особенностями жилого объекта.

При самостоятельном расчете мощности отопительного оборудования стоит учитывать следующие правила:

• Если помещение не граничит с другими неотапливаемыми помещениями расчет осуществляется по стандартной формуле (100 Вт на 1 квадратный метр площади), при наличии окон с большой площадью остекления и других объектов теплопотерь потребность в мощности на 1 кв. м. увеличивается до 150 Вт.
• При покупке двухконтурного отопительного прибора важно учитывать потребность в горячем водоснабжении (потребление воды и количество используемых точек водозабора). Оптимальной производительностью котла является – 6,6 л/час в расчете на одну точку водозабора.

Обратите внимание! Мощность настенных моделей обычно не превышает 30-35 кВт, а напольные устройства отличаются производительностью более 100 кВт.

Газовые котлы в зависимости от механизма регулировки мощности могут быть трех типов:

• Одноступенчатые – функционирование оборудования обеспечивается на одном уровне мощности, управление устройством осуществляется за счет включения/выключения горелки.
• Двухступенчатые – устройство работает в двух режимах, его фактическая мощность определяется частотой включения и выключения горелки.
• С возможностью плавной регулировки – экономичные и безопасные в эксплуатации аппараты.

Итак, как выбрать газовый котел для дома? Экономически выгодным является приобретение двухступенчатого котла отопления, способного обеспечить обогрев дома или коттеджа как в теплое, так и в холодное время года. Понижение частоты выключения/включения горелки продлевает срок эксплуатации прибора.

Полезные функции и возможности

Современный котел отопления на газу представляет собой функциональный отопительный прибор для обогрева помещения и сантехнической воды. Дополнительными возможностями и функциями оборудования являются:

• Способность динамично менять температуру нагрева теплоносителя без участия человека.
• Система автоматического контроля работы теплогенератора.
• Наличие системы безопасности (к примеру, отключения подачи газа при снижении тяги в дымоходе или утечке теплоносителя).
• Система контроля мощности газовой горелки.
• Оснащение устройства магнитной системой (предназначена для предотвращения образования накипи).
• Электронная система розжига.

Перед тем как выбрать и купить котел для отопления, стоит обратить внимание на заявленный в технической документации диапазон допустимого  давления газа в системе. Давление в отечественной системе газопровода может существенно отличаться от того, что необходимо для полноценной работы зарубежных аппаратов.

Тип горелки

Перед тем как выбрать газовый котел отопления, стоит учитывать тип горелки:

• Наддувная (или турбированная). Конструкция прибора отопления предусматривает наличие электротурбины, которая отвечает за принудительную вентиляцию камеры сгорания. Устройства этого типа практически не зависят от перепадов давления в газопроводе, а также имеют высокую производительность;
• Атмосферная. Котел с традиционной системой дымоудаления, отвечающей за естественный отвод продуктов сгорания. Отличаются простой конструкцией, бесшумной работой, доступной стоимостью и невысокой производительностью.

При подборе котла для дома на газу важно учитывать параметры и характеристики работы устройства, которые зависят от условий эксплуатации – площади отапливаемого помещения, производительности, нагрузки на газопровод и т. д.
