Размеры напольных конвекторов для системы отопления
В связи с нестабильной ситуацией на рынке сырья и материалов, цены на сайте корректируются. Пожалуйста, уточняйте актуальную стоимость на продукцию у менеджеров. Благодарим за понимание!
Подобрать напольный конвектор отопления по размеру важно с точки зрения дизайна помещения и функциональности прибора. Габариты прибора напрямую связаны с его конструкцией – они зависят от количества трубок и теплообменников, наличия в устройстве вентиляторов и способа теплоотдачи. Прибор может быть ориентирован на эффективный обмен только через верхнюю часть с решеткой или на комбинированное использование, предполагающее небольшое излучение от корпуса.
Требования к габаритам конвекторов отопления
При разработке напольных конвекторов всегда учитываются строительные стандарты и соображения удобства. Покупатель вправе рассчитывать на определенные удобства, из-за которых он выбирает именно этот тип прибора:
- минимальное использование пространства в помещении;
- компактные размеры корпуса, позволяющие не акцентировать внимание на устройствах;
- возможность встроить отопительные приборы в современный интерьер лаконично и точно;
- возможность оптимального соотношения размеров и производительности – это особо важно, когда конвекторы предусмотрены проектом в просторных комнатах с большими окнами и открытыми пространствами.
Напольные и внутрипольные конвекторы дают возможность в полной мере использовать эти преимущества, не снижая эффективности отопления даже в случаях, когда речь идет о больших помещениях с высокими французскими окнами и потолками от 3 м.
Размеры конвекторов отопления Бриз
Серия приборов КЗТО Бриз характеризуется оптимальным подбором размеров и теплоотдачи. Конвекторы этого типа имеют ряд конструктивных особенностей:
- наличие одного или двух сердечников с теплообменниками;
- возможность покупки приборов со встроенными вентиляторами (модели “Бриз-В”) или компактных моделей с естественной конвекцией;
- модели “Бриз имеют ширину 200 – 380 мм, высоту 80 – 120 мм, длину от 0,8 до 5 м;
- конвекторы “Бриз-В” имеют ширину 260 – 360 мм, высоту 85 – 120 мм, длину 0,8 – 3,9 м;
- конвекторы “Бриз нерж” и “Бриз нерж В” имеют аналогичные размеры, но комплектуются нержавеющими решетками.
Конструктивные габариты конвекторов этой серии рассчитаны так, чтобы они могли встроиться в помещение по площади и дизайну, сохраняя при этом максимум производительности.
Увеличение габаритов связано с тем, что в прибор устанавливается большее количество теплообменников, а в серии “Бриз-В” – вентиляторы разных типов и мощности.
Особенности конструкции и выбора габаритов
При разработке приборов учитываются основные технические требования к системам отопления – конвекторы работают с теплоносителем температурой до 130 С, с максимальным давлением в системе 15 атм. Это решение подходит для частных домов, коттеджей и таунхаусов, строений высотой 5 этажей с централизованным отоплением.
При выборе конвектороd следует пользоваться системой расчета тепловой мощности, чтобы все возможность прибора были раскрыты, а в помещении поддерживался комфортный уровень температуры. Высота потолка более 3 м и наличие французского остекления требуют использования конвекторов с вентиляторами несмотря на то, что они имеют большую высоту и глубину.
20 Апрель 2018
Назад к списку
×
Внимание! Продолжая использовать наш сайт, вы даете согласие на обработку своих персональных данных, в том числе, файлов cookie.
Размеры внутрипольных конвекторов ВхШхД
Актуальность внутрипольных конвекторов в помещениях, где установлены высокие панорамные окна, неоспорима. Это, пожалуй, наиболее эффективный способ обогреть помещение и создать воздушную завесу на пути холодного оконного воздуха. Чтобы правильно выбрать оборудование, необходимо правильно рассчитать его мощность, выбрать между приборами с естественной и принудительной конвекцией.
Но один из самых главных критериев – размеры. Именно о них мы расскажем в нашей статье. От размера будет зависеть и мощность внутрипольного конвектора.
Обратите внимание! Минимальные размеры внутрипольных конвекторов по ширине 15 см, по глубине 6 см, по длине 50 см. Максимальные: ширина – 42 см, глубина 54 см, длина 700 см.
Чтобы понять, какой прибор нужен вам, воспользуйтесь навигацией на сайте и другими публикациями, или позвоните нашим специалистам! У нас бесплатный подбор и консультация!
Для чего нужно правильно рассчитать размеры оборудования?
Важно помнить – мощность прибора зависит от его размерных характеристик.
Чем больше конвектор, точнее внутренний теплообменник, тем большими характеристиками теплоотдачи он обладает. Соответственно, рассчитывая мощность оборудования, нельзя не считаться с размерными параметрами.
Кроме того, правильно подобранные параметры длины, ширины и высоты влияют на общий вид комнаты. Здесь нужно выбрать правильные пропорции, чтобы интерьер помещения выглядел как можно более целостным.
Существует ряд ограничений, связанных с выбором размерных параметров конвектора. В основном, это архитектурные особенности комнаты, куда будет устанавливаться прибор. Например, в некоторых помещениях, в зависимости от особенностей конструкций полов, может быть сделана подпольная ниша только определенной высоты. Соответственно, модели с большими показателями для таких случаев не актуальны. То же касается и особенностей монтажа конвектора, где нужно соблюдать определенные нормы – расстояние от стен, например.
Размеры внутрипольных конвекторов и особенности монтажа
Модель подпольного конвектора и ее размеры необходимо подбирать с учетом некоторых нюансов в монтаже всей отопительной конструкции.
Здесь действуют определенные правила:
- Конвектор нельзя устанавливать по общей высоте подпольной ниши, а оставлять определенный зазор на уровне 10-20 миллиметров, что позволит более точно выровнять прибор;
- Расстояние по ширине – около 5-10 миллиметров, что делает возможным укрепление общей конвекторной конструкции анкерными средствами;
- Правила действуют и на «внешнюю» установку приборов: от окон расстояние должны быть на уровне 5-15 сантиметров, а от стен – 15-30 сантиметров.
В связи с этим появляются некоторые ограничения в подборе оптимальных размеров для конвектора. Ведь может произойти следующая ситуация: вы подобрали внутрипольный конвектор определенной мощности. Соответственно, он обладает определенными размерами. Но может случиться так, что его ширина не позволит соблюсти оптимальное расстояние от окон из-за особенностей комнаты. Таким образом, придется искать модель меньшей ширины, но, возможно, большей высоты или длины.

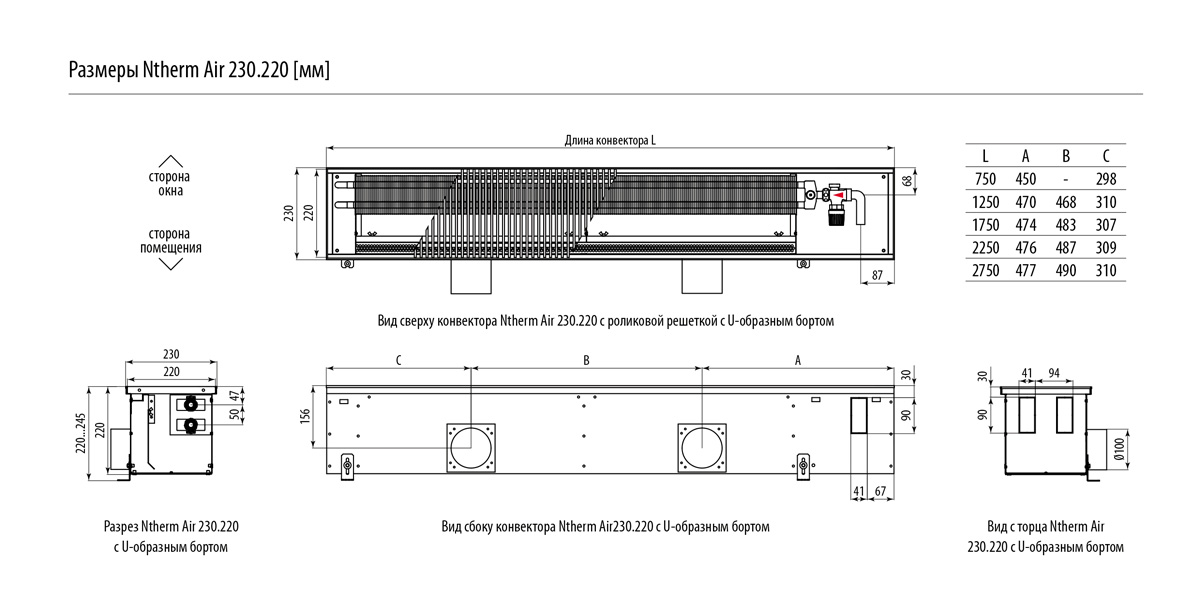

Размерные сетки внутрипольных конвекторов
Каждый производитель предлагает свою размерную сетку оборудования.
В целом, даже учитывая вышеперечисленные возможные ограничения по монтажу, из такой сетки можно наверняка выбрать подходящую модель. Ведь иногда какая-то модель конвектора представлена в сотнях возможных размерных исполнениях.
Как пример, возьмем размерную сетку конвекторов Isan New Practic FRK. Это приборы, работающие по принципу естественной конвекции. Взглянув на таблицу размеров, можно просто потеряться в ней.
Производитель предлагает 1320 размеров конвекторов Isan FRK. С таким обширным выбором подобрать конкретную модель в соответствии с архитектурой вашего помещения не составит труда. Основные размерные параметры, которые актуальны для внутрипольных конвекторов, – это стандартные высота, длина и ширина.
Зависимость мощности от размера
Как мы указывали выше, мощность оборудования напрямую зависит от его размерных параметров. Доступнее об этом можно рассказать на примере.
Возьмем конвекторы Mohlenhoff QSK с вентилятором тангенциального типа.
Все они стандартной высоты – 110 сантиметров, но показатели длины и ширины могут быть разными. Модель с шириной 260 миллиметров и длиной 3250 миллиметров будет обладать мощностью 5789 Вт. Но уже модель с такой же длиной, но шириной в 320 миллиметров будет отличаться мощностными показателями на уровне 7033 Вт. Учитываем также, что данные расчеты приведены с учетом температуры теплоносителя 75 градусов по Цельсию подачи и 65 градусов в обратную сторону.
Подводим итоги
Таким образом, размерные параметры внутрипольного конвектора имеют очень важное значения для эффективности отопления (мощность прибора) и для его монтажа (архитектурные особенности помещения, ряд ограничений по установке).
Соответственно, задача покупателя – выбрать наиболее оптимальный вариант для конкретной комнаты. Так как мы выяснили, что мощность напрямую зависит от размеров, при выборе модели необходимо соотносить эти два показателя.
Размеры внутрипольных конвекторов представлены в специальных таблицах, которые предлагает для ознакомления каждый производитель данного отопительного оборудования.
Конвекторы Beacon Morris | NorthStock, Inc.
Конвекторы особенно хорошо выполняют две функции: они производят много тепла и прекрасно вписываются в небольшие помещения. Однако конвекторы Beacon Morris не останавливаются на достигнутом: эти устройства легкие и более эффективные, чем многие традиционные железные радиаторы, не говоря уже о том, что они более безопасны. Поскольку они не такие горячие на ощупь, их лучше использовать в школах, квартирах и везде, где есть дети.
13 моделей и больше размеров, чем мы можем сосчитать, конвекторы Beacon Morris производятся в Соединенных Штатах из переработанных материалов и могут быть действительно настроены в соответствии с вашими потребностями как для комфорта, так и для визуальной привлекательности. Вы можете выбрать свой цвет, толщину металла корпуса, расположение люка и многое другое. Доступны отдельно стоящие, полностью или полуутопленные, с наклонным верхом и настенные варианты.
У нас тысячи — да, тысячи — конвекторов Beacon Morris.
Взгляните и просто свяжитесь с нами, если вы хотите помочь сузить свой выбор. Мы поможем подобрать модель и размер, который подойдет именно вам.
Бикон Моррис
Конвектор Beacon Morris, модель SRA85224, частично утопленный — напольный — с открытым входом, глубина 8 дюймов, длина 52 дюйма, высота 24 дюйма, грунтовка «яичная скорлупа»
Сейчас: $921,38
Сравнивать Посмотреть детали
Бикон Моррис
Конвектор Beacon Morris, модель WA83618, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 36 дюймов, высота 18 дюймов, грунтовка «яичная скорлупа»
Сейчас: $694,58
Сравнивать Посмотреть детали
Конвектор Beacon Morris, модель WA83218, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 32 дюйма, высота 18 дюймов, грунтовка «яичная скорлупа»
Сейчас: $662,18
Сравнивать Посмотреть детали
Бикон Моррис
Конвектор Beacon Morris, модель WA82818, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 28 дюймов, высота 18 дюймов, грунтовка «яичная скорлупа»
Сейчас: $634,84
Сравнивать Посмотреть детали
Бикон Моррис
Конвектор Beacon Morris, модель WA82418, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 24 дюйма, высота 18 дюймов, грунтовка «яичная скорлупа»
Сейчас: $598,39
Сравнивать Посмотреть детали
Бикон Моррис
Конвектор Beacon Morris, модель WA82018, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 20 дюймов, высота 18 дюймов, грунтовка «яичная скорлупа»
Сейчас: $567,00
Сравнивать Посмотреть детали
Бикон Моррис
Конвектор Beacon Morris, модель WA86414, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 64 дюйма, высота 14 дюймов, грунтовка «яичная скорлупа»
Сейчас: $880,88
Сравнивать Посмотреть детали
-
Бикон Моррис
Конвектор Beacon Morris Model WA86014, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 60 дюймов, высота 14 дюймов, грунтовка «яичная скорлупа»
Сейчас: $837,34
Сравнивать Посмотреть детали
Бикон Моррис
Конвектор Beacon Morris, модель WA85614, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 56 дюймов, высота 14 дюймов, грунтовка «яичная скорлупа»
Сейчас: $821,14
Сравнивать Посмотреть детали
Бикон Моррис
Конвектор Beacon Morris, модель WA85214, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 52 дюйма, высота 14 дюймов, грунтовка «яичная скорлупа»
Сейчас: $807,98
Сравнивать Посмотреть детали
Бикон Моррис
Конвектор Beacon Morris, модель PWGA86428, частично утопленный, настенный, с жалюзийным входом, глубина 8 дюймов, длина 64 дюйма, высота 28 дюймов, грунтовка «яичная скорлупа»
Сейчас: 1353,71 доллара США
Сравнивать Посмотреть детали
Бикон Моррис
Конвектор Beacon Morris, модель PWGA86028, частично утопленный, настенный, с жалюзийным входом, глубина 8 дюймов, длина 60 дюймов, высота 28 дюймов, грунтовка «яичная скорлупа»
Сейчас: 1312,20 долларов США
Сравнивать Посмотреть детали
Детальная ссылка | Licon EN
Тепловая мощность [Вт], где t1/t2/ti / EN 16430.
Размеры указаны в мм, включая кромку.
Input temperature [°C]
Output temperature [°C]
Air temperature [°C]
ΔT
| Height 110 / Width 320 | ||||||
|---|---|---|---|---|---|---|
| Length | Degree of rotation | Тепловой выход | Входная мощность / 24 В ДК | Акустическое давление [DB (A)] | Акустический0166 | – |
| 800 | 1 | 684 | 1 | 20,4 | 28,4 | |
| 800 | 2 | 1090 | 2 | 27,1 | 35, 1 | |
| 800 | 3 | 2 | 29,5 | 37,5 | ||
| 1000 | 0 | 127 | 0 | – | – | |
| 1000 | 1 | 963 | 2 | 20,9 | 28,9 | |
| 1000 | 2 | 1535 | 3 | 27,9 | 35,9 | |
| 1000 | 3 | 3 | 30,4 | 38,4 | ||
| 1200 | 0 | 164 | 0 | – | – | |
| 1200 | 1 | 1243 | 2 | 21,2 | 29,2 | |
| 1200 | 2 | 1980 | 3 | 28,5 | 36,5 | |
| 1200 | 3 | 4 | 31,1 | 39,1 | ||
| 1400 | 0 | 201 | 0 | – | – | |
| 1400 | 1 | 1522 | 2 | 21,6 | 29,6 | |
| 1400 | 2 | 2425 | 3 | 29,1 | 37,1 | |
| 1400 | 3 | 4 | 31,8 | 39,8 | ||
| 1600 | 0 | 237 | 0 | – | – | |
| 1600 | 1 | 1801 | 2 | 21,9 | 29,9 | |
| 1600 | 2 | 2870 | 5 | 29,6 | 37,6 | |
| 1600 | 3 | 6 | 32,3 | 40,3 | ||
| 1800 | 0 | 274 | 0 | – | – | |
| 1800 | 1 | 2080 | 3 | 22,4 | 30,4 | |
| 1800 | 2 | 3315 | 7 | 30,1 | 38,1 | |
| 1800 | 3 | 10 | 32,9 | 40 ,9 | ||
| 2000 | 0 | 311 | 0 | – | – | |
| 2000 | 1 | 2360 | 3 | 22,4 | 30,4 | |
| 2000 | 2 | 3760 | 7 | 30,4 | 38,4 | |
| 2000 | 3 | 10 | 33,2 | 41,2 | ||
| 2200 | 0 | 348 | 0 | – | – | |
| 2200 | 1 | 2639 | 3 | 22,7 | 30,7 | |
| 2200 | 2 | 4205 | 7 | 30,8 | 38,8 | |
| 2200 | 3 | 10 | 33,6 | 41,6 | ||
| 2400 | 0 | 385 | 0 | – | – | |
| 2400 | 1 | 2918 | 4 | 22,9 | 30,9 | |
| 2400 | 2 | 4650 | 7 | 31,1 | 39,1 | |
| 2400 | 3 | 10 | 33,9 | 41,9 | ||
| 2600 | 0 | 421 | 0 | – | – | |
| 2600 | 1 | 3197 | 5 | 23,0 | 31,0 | |
| 2600 | 2 | 5095 | 10 | 31,4 | 39,4 | |
| 2600 | 3 | 14 | 34,6 | 42,3 | ||
| 2800 | 0 | 458 | 0 | – | – | |
| 2800 | 1 | 3476 | 5 | 23,1 | 31,1 | |
| 2800 | 2 | 5540 | 10 | 31,6 | 39,6 | |
| 2800 | 3 | 14 | 34,5 | 42,5 | ||
| 3000 | 0 | 495 | 0 | – | – | |
| 3000 | 1 | 3756 | 3 | 19,4 | 27,4 | |
| 3000 | 2 | 5985 | 4 | 29,5 | 37,5 | |
| 3000 | 3 | 8 | 38,0 | 46,0 | ||
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”490″ data-length3=”1500″> 1277
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”690″ data-length3=”1500″> 1799
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”890″ data-length3=”1500″> 2320
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”1090″ data-length3=”1500″> 2842
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”1290″ data-length3=”1500″> 3363
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”1490″ data-length3=”1500″> 3884
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”1690″ data-length3=”1500″> 4406
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”1890″ data-length3=”1500″> 4927
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”2090″ data-length3=”1500″> 5449
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”2290″ data-length3=”1500″> 5970
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”2490″ data-length3=”1500″> 6491
000142461421669″ data-exp=”1.775041″ data-exp2=”1.029375″ data-exp3=”-0.000048709″ data-length2=”2690″ data-length3=”1500″> 7013Standard contents
Образование и аксессуары Koraflex FV | 69Опционные и аксессуары. |
Hem Finishing
HEM
Koraflex Pool-V FVP Нагреватели FVP подходят для установки во влажной среде. Оснащен встроенным дренажем и наклонным основанием. Однако эти конвекторы не являются водонепроницаемыми, и их нельзя заливать водой в течение длительного времени. Для идеальных условий эксплуатации мы рекомендуем использовать воду с pH 7,2–7,6 и максимальным содержанием хлора 1 мг/л.
Изменения этих значений, особенно более низкие значения pH, приведут к более агрессивной воде и коррозии компонентов из нержавейки. Нагреватели Pool-V, установленные во влажной среде, необходимо регулярно мыть чистой водой и тщательно высушивать. В случае видимых известковых отложений или окисления используйте очиститель для нержавеющей стали, а затем подходящее средство для обработки металлов. Для долгосрочного удовлетворения важно проводить базовое техническое обслуживание компонентов из нержавеющей стали. Дополнительную информацию можно найти в руководстве по установке и Условиях эксплуатации и гарантии, которые можно загрузить на нашем веб-сайте.
Глубина 110 мм/ширина 320 мм
ФВ Установка транш-нагревателя
Рекомендации по строительству
. Следует верно, что это подходит. Следует подходит. Следует подходит. Следует подходит. Следует подходит. Следует подходит.
Следует подходит. Следует подходит. Следует подходит. Следует подходит. Следует подходит. Следует подходит. Следует подходит. Следует подходит. Следует подходит.
- Конвекторы должны устанавливаться горизонтально, теплообменником со стороны окна. Для правильной работы решетки верхний край кожуха должен быть прямым и ровным (не изогнутым и не изогнутым).
- Максимальное рекомендуемое расстояние конвектора от стены/окна составляет 100 мм.
- Размер желоба в полу для установки конвектора должен быть как минимум на 100 мм больше (как по длине, так и по ширине) конвектора.
- Мы рекомендуем подключать внутрипольный конвектор к системе отопления с помощью запорного щитка и термостатического клапана. Соединение теплообменника выполнено с внутренней резьбой G½. После подключения к системе отопления стравить воздух и провести испытание под давлением.
- При бетонировании конвектор необходимо выровнять с помощью прилагаемых установочных винтов и закрепить на полу с помощью прилагаемых анкеров. Анкеры удерживают конвектор на месте во время заливки бетона.
- Использование анкеров увеличит нижнюю ширину конвектора на 42 мм с каждой стороны.
- Во время заливки бетона конвектор может быть перегружен.
- При заливке бетона важно зафиксировать конвектор во избежание продольного коробления. Для этого внутрипольные конвекторы снабжены распорками. После бетонирования эти распорки легко снимаются. Примечание. Однако стандартные модели FVP не оснащены прокладками.
- При заливке бетона или ангидрита необходимо герметизировать все соединительные отверстия, чтобы предотвратить утечку. Мы также рекомендуем изолировать внутрипольные конвекторы от сырости.
- Там, где конвекторы не забетонированы, рекомендуется использовать опору фальшпола. Стандартные модели не являются самонесущими.
- Мы рекомендуем изолировать наружную сторону корпуса внутрипольного конвектора по длине теплообменника полистиролом для предотвращения потерь тепла в пол.
- Для конвекторов с принудительной конвекцией рекомендуется выполнить крепление и звукоизоляцию путем заливки тонким слоем бетона по бокам и под основание конвектора.
- Во избежание загрязнения внутрипольного конвектора мы рекомендуем не снимать защитный кожух из твердого картона во время строительных работ. Крышка, входящая в стандартную комплектацию, не предназначена для ходьбы и служит исключительно для защиты конвектора от загрязнения во время установки. Усиленные покрытия OSB для монтажа доступны в качестве дополнительных принадлежностей.
- KORAFLEX Variant Модели F2V и F4V с охлаждением и модели Pool-V FVP, устанавливаемые во влажной среде, в стандартной комплектации оснащены каналами для отвода конденсата. Модели Variant F2V 11/20 и Pool-V оснащены дренажными трубами, обращенными к стене. Во время установки всех моделей труба в нижней части внутрипольных конвекторов должна быть соединена с трубой с достаточным уклоном для отвода переливаемой воды и/или конденсата. Мы рекомендуем установить U-образный изгиб для предотвращения запаха.
- Модель KORAFLEX Pool-V FVP подходит для использования в плавательных бассейнах. Разделительная перегородка предназначена для забора воды из бассейна; однако он не работает как стандартный перелив для бассейна. Перегородка всегда находится ближе всего к бассейну. Нагревательная часть, включая теплообменник и вентилятор, должна располагаться вдали от бассейна. Модель Pool-V FVP оснащена двумя дренажными трубами. Установка, эксплуатация и техническое обслуживание этого оборудования требуют особого внимания. Подробности можно найти на веб-страницах или в инструкциях по установке.
- Вентиляторы крепятся к корпусу конвектора с помощью магнитов. Для моделей из нержавеющей стали используется липучка. Эта система позволяет снимать вентиляторы с конвектора во время установки, чтобы избежать повреждения, загрязнения и т. д. Вентиляторы также можно снимать таким образом для очистки, когда устройство выключено. За исключением серии Pool, вентиляторы устанавливаются для направления воздуха к окнам.
- Проектирование электроустановки должно выполняться квалифицированным персоналом в соответствии с действующими нормами.
- Установка и обслуживание электроустановки должны выполняться лицами, имеющими соответствующую электротехническую квалификацию.
- Перед вводом в эксплуатацию электрические компоненты должны быть тщательно проверены в соответствии с действующими нормами.
Анкеры удерживают конвектор на месте во время заливки бетона.
Перегородка всегда находится ближе всего к бассейну. Нагревательная часть, включая теплообменник и вентилятор, должна располагаться вдали от бассейна. Модель Pool-V FVP оснащена двумя дренажными трубами. Установка, эксплуатация и техническое обслуживание этого оборудования требуют особого внимания. Подробности можно найти на веб-страницах или в инструкциях по установке.
1 – конвектор конвекторный с принудительной конвекцией, 2 – теплообменник, 3 – вентилятор, 4 – решетка, 5 – F-образная рама, 6 – анкеры, 7 – установочные винты, 8 – окно, 9 – пол уровень, 10 – раствор, 11 – деформационный шов, 12 – изоляция, 13 – бетон, 14 – черновой пол
КОНВЕКТОР ДЛЯ НЕСКОЛЬКИХ УСТАНОВОК
Отдельные корпуса внутрипольных конвекторов KORAFLEX FKP нельзя комбинировать таким образом, они доступны только в моделях P0.
Количество вентиляторов на уровни шума на обогревателе – Acoustics Koraflex FV
КАТАЛОГОГОСКОЙ КОРЕЛЕКСИЛЕСКИЙ
СБОРА СБОРКИ – КОЛЕЛЕКЛЕСКИЛЕКСИЛЕКС.0905 Потери давления конвектора KORAFLEX FV
Уровень шума – акустика KORAFLEX FV
КОД ЗАКАЗА
Пример кода заказа: FVP-100/11/32-V6P0P0R-RT
KORAFLEX внутрипольный конвектор с вентилятором модель, длина 100 см, глубина 11 см, ширина 32 см, противоточный теплообменник, лакированный серый RAL 9006, отделанный краем, подключение справа, без нижней стороны, для рулонной решетки, с регулировкой 24 В пост.
