Преимущества

• Один из самых функциональных;
• Отличное энергосбережение;
• Интеллектуальное управление;
• Алюминиевая решетка
• Готов к установке

Технические характеристики

Глубина	200 мм
Высота	80 мм
Длина	750-2450 мм
Производитель	Cooltherm
Страна	Украина
Гарантия	10 лет

Принцип действия

Холодный воздух с поверхности окна, а также охлажденный комнатный воздух опускается в канал конвектора. Воздух нагревается теплообменником и устремляется вверх. Внутрипольные конвекторы, расположенные непосредственно перед окном или застекленными фасадами, создают своеобразную тепловую завесу, эффективно препятствующую проникновению холодного воздуха в помещение.

Общая информация

Внутрипольные конвекторы применяются в помещениях с панорамным остеклением или с низко расположенными окнами: в жилых помещениях, зимних садах, в офисных и административных зданиях, в выставочных и торговых залах. Соединения: 2 х внутр. потоки. 1/2, подходит ко всем резьбовым соединениям, Вентиляционный клапан: встроенный.

Теплообменник

Пластинчатый алюминиево-медный

Соединительная резьба 2 G1/2″ внутренняя

Условия эксплуатации

Макс. рабочая температура 110 C

Макс. рабочее давление 1,6 МПа (16 бар)

Условия окружающей среды при норм. T = +2 и +40 C влажность Rh = 20 и 70%

Комплект поставки

1 вариант монтажной глубины: 200 мм

1 вариант монтажной высоты: 80 мм

8 вариантов монтажной длины: 750-2450 мм

3 варианта решетки: анодированный алюминий, термообработанный ясень, тонированный дуб

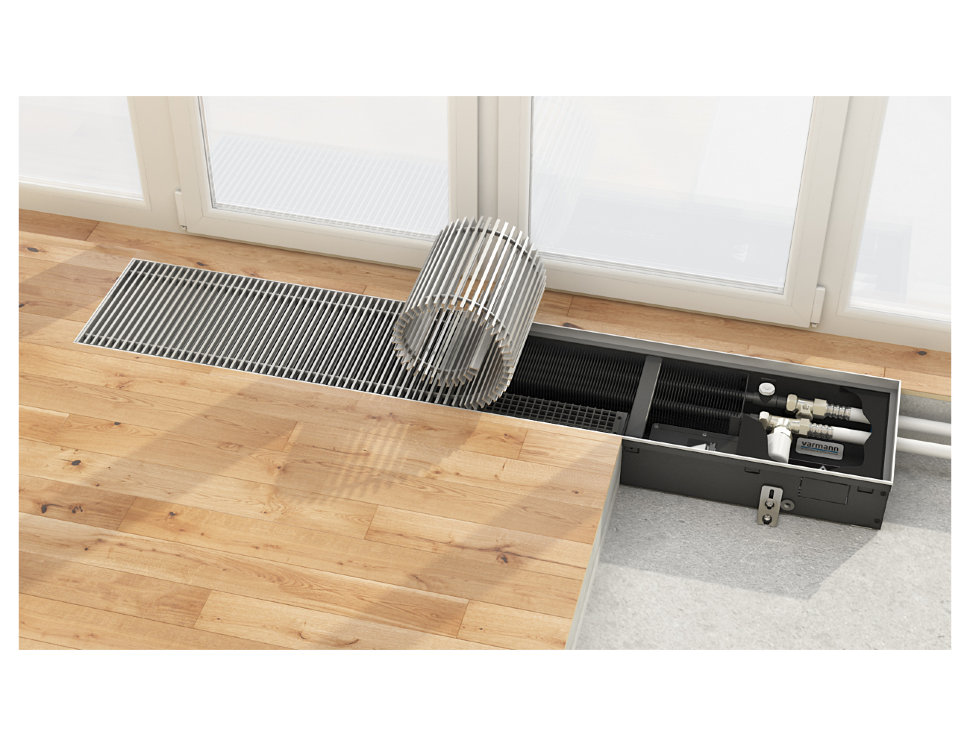

Описание продукта

Принудительная конвекция с диаметром вентилятора. Прочный, прочный алюминиевый корпус, сформированный из профиля и черного анодированного покрытия. Теплообменник состоит из медных труб и алюминиевых пластин, размещен в коробе на специальных консолях и снабжен звукоизоляцией. Стандарт: внутреннее соединение (внутренняя резьба 1/2′) и воздушный клапан. Параллельно теплообменнику в боксе установлены диаметральные вентиляторы, усиливающие эффект конвекции. Вентилятор находится в защитном кожухе. Бесшумная, плавно регулируемая работа вентилятора осуществляется через аналоговый выход для управления скоростью вращения вентилятора (0 10 В). Сигнал управления сервоприводом 24 В переменного тока.

Одновременная регулировка скорости вращения вентилятора и массового расхода теплоносителя с помощью термоклапана обеспечивает гидравлически сбалансированную трубопроводную сеть и энергоэффективную работу с минимальной разницей температур между подачей и обраткой. Стандартно доступна двухсторонняя поперечная решетка из анодированного алюминия или термообработанного дерева. Возможна поставка с транспортной панелью и в защитной монтажной упаковке во избежание повреждений на стройплощадке и при монтаже.

Обработка поверхности

Стандартная коробка с порошковым покрытием: черный матовый. Стандартный цвет поперечной решетки – анодированный алюминий, окрашенный в соответствии с палитрой RAL, или термообработанный ясень в матовом и глянцевом исполнении.

Компоненты

• Программируемый комнатный термостат.
• Термоэлектрический привод 230 В переменного тока.
• Соединительный комплект, состоящий из: термостатического клапана и запорного клапана.

Внутрипольные конвекторы на заказ

Кратко о внутрипольном конвекторе

Конвектор и конвекция

Конвектор – отопительный прибор, в котором тепло от теплоносителя, в нашем случае – воды, передается в помещение с помощью конвекции . Что это? Это перенос тепловой энергии, происходящий в жидкостях или газах потоком самого вещества. Это основной принцип работы конвектора. Но в зависимости от того, как происходит эта конвекция, естественно или принудительно, эти устройства бывают двух видов.

Да, в конвекторах с естественной конвекцией движение воздуха происходит за счет разницы температур, поэтому такой прибор работает без шума. Холодный воздух опускается, поступает в устройство и естественным образом нагревается в медно-алюминиевом теплообменнике, после чего поднимается вверх и обогревает помещение. Такие устройства идеально подходят для помещений с панорамным остеклением или невысокими подоконниками. Теплоемкость таких конвекторов зависит от их размеров, но обогреть помещение площадью более 10 кв. они не способны.

В конвекторах с принудительной конвекцией движение воздуха происходит благодаря механическому содействию тангенциального вентилятора. Поэтому они имеют большую мощность и нагрев происходит в разы быстрее. Этот тип конвекторов отлично подходит для обогрева больших французских окон и предотвращения образования на них конденсата, а также способен отапливать помещения площадью более 10 кв. м.

Элегантное отопление с панорамными окнами

Конвекторы применяются в помещениях с панорамными окнами. Это может быть и квартира, и дача, и офис, и магазин – впрочем, этот список можно продолжать и продолжать. Ведь сплошное остекление – тренд в мире дизайна и строительства. Поэтому основная задача этих устройств – отсекать холодный воздух от окон и предотвращать образование конденсата, сохраняя эстетику помещения. Если помещение имеет очень большую площадь, то стоит задуматься о сложной системе отопления, ведь внутрипольные конвекторы — это прекрасно, но не идеально.

Выберите конвектор

Конвекторы с естественной конвекцией

FC 75 / FC 75 +1 конвектор

Теплообменник: 2-трубный / 4-трубный, 1/2″
Размеры ШхВ: 230×75 мм / 300×75 мм

9 0174 327 Вт / 459 Вт 90 174 2500 мм

Длина	90/70°С	70/50°С
1000 мм	184 Вт / 258 Вт
1250 мм	441 Вт / 619 Вт	248 Вт / 348 Вт
1500 мм	555 Вт / 777 Вт	312 Вт / 437 Вт
1750 мм	665 Вт / 932 Вт 9003 6	374 Вт / 524 Вт
2000 мм	779 Вт / 1091 Вт	438 Вт / 613 Вт
2250 мм	888 Вт / 1244 Вт	499 Вт / 699 Вт
986 Вт / 1381 Вт	554 Вт / 776 Вт
2750 мм	1092 Вт / 1534 Вт	614 Вт / 862 Вт
3000 мм	1206 Вт / 1696 Вт	678 Вт / 953 Вт

Возможно изготовление по индивидуальным размерам с шагом 50 мм

FC 90 / FC 90 + 1 конвектор

Теплообменник: 2-трубный / 4-трубный, 1/2″
Размеры ШхВ: 230×90 мм / 300×90 мм

Длина	90/70°С 9 0165	70/50 °С
1000 мм	368 Вт / 517 Вт	207 Вт / 291 Вт
1250 мм	496 Вт / 701 Вт	279 Вт / 394 Вт
1500 мм	626 Вт / 872 Вт	352 Вт / 490 Вт
1750 мм	751 Вт / 1060 Вт	422 Вт / 596 Вт
2000 мм	879 Вт / 1237 Вт	49 4 Вт / 695 Вт
2250 мм	1002 Вт / 1407 Вт	563 Вт / 791 Вт
2500 мм	1112 Вт / 1550 Вт	625 Вт / 871 Вт
2750 мм	1235 Вт / 1735 Вт	694 Вт / 9 75 Вт
3000 мм	1358 Вт / 1888 Вт	763 W/1061 W

Возможно изготовление индивидуальных размеров с шагом 50 мм

FC 12 / FC 12 +1 конвектор

Теплообменник: 2-трубный/4-трубный, 1/2″
Размеры ШхВ : 230×120 мм / 300×120 мм

Длина	90/70°С	70/50°С
1000 мм	450 Вт / 631 Вт	253 Вт / 355 Вт
1250 мм	606 Вт / 859 Вт	341 Вт / 483 Вт
1500 мм	761 Вт / 1069 Вт	428 Вт / 601 Вт
175 0 мм	900 Вт / 1251 Вт	506 Вт / 703 Вт
2000 мм	1073 Вт / 1505 Вт	603 Вт / 846 Вт
2250 мм	1210 Вт / 1691 Вт	680 Вт / 950 Вт
2500 мм	13 36 Вт / 1888 Вт	751 Вт / 1061 Вт
2750 мм	1505 Вт / 2103 Вт	846 Вт / 1182 Вт
3000 мм	1651 Вт / 2312 Вт	928 Вт / 1299 Вт

Возможно изготовление индивидуальных размеров с шагом 50 мм

---

Конвекторы с принудительной конвекцией

Конвектор FCF. 8 TLC

Вентилятор: 24 В пост. тока Premium
Теплообменник: 8-трубный, новая модель
Размеры ШхВ: 180×75/135 мм с переменной глубиной

9 0164 90/70°С

Длина	70/50°С
1000 мм	1712 Ш	1419 Ш
1250 мм	2227 Вт	1845 Вт
1500 мм	2832 Вт	2347 Вт

Конвекторы FCF.4 / FCF.8

Вентилятор: 24 В пост. тока Premium
Теплообменник: 4-трубный / 8-трубный новая модель
Размеры ШхВ: 180×55 мм / 180×80 мм

90 164 Длина

90/70°С	70/50°С
1000 мм	1385 Вт / 2850 Вт	1159 Вт / 1 677 Вт
1250 мм	1847 Вт / 3560 Вт	1545 Вт / 2314 Вт
1500 мм	2316 Вт / 4514 Вт	1931 Вт / 2934 Вт

FCF 75 / FCF 75,3 / FCF 75 +1 конвектор

Вентилятор: 24 В DC Premium
Теплообменник: 2-трубный / 3-трубный / 4-трубный
Размеры ШхВ: 230 ×75 мм / 300×75 мм / 300×75 мм

9003 4

Длина	90/70°С	70/50°С
1000 мм	1404 / 1724 / 2048 Ш	912 / 1120 / 1330 Вт
1250 мм	1875 / 2314 / 2742 Вт	1218 / 1503 / 1781 Ш
1500 мм	2403 / 2966 / 3531 Ш	1561 / 1926 / 2293 Ш 90 036
1750 мм	2836 / 3469 / 4125 Вт	1842 / 2253 / 2679 Вт
2000 мм	3355 / 4121 / 4904 Вт	2179 / 2676 / 3185 Вт
2 250 мм	3808 / 4686 / 5564 Вт	2473 / 3043 / 3613 Вт
2500 мм	4251 / 5200 / 6212 Вт	2761 / 3377 / 4034 Вт
2750 мм	4698 / 5781 / 6860 Вт	3051 / 3754 / 4455 Вт 90 036
3000 мм	5177 / 6381 / 7567 Ш	3362 / 4144 / 4914 W

Возможно изготовление индивидуальных размеров с шагом 50 мм

FCF 90 / FCF 90,3 / FCF 90 +1 конвектор

Вентилятор: 24В DC Premium
Теплообменник: 2-х трубный / 3-х трубный / 4-трубный
Размеры ШхВ: 230×90 мм / 300×90 мм / 300×90 мм

9017 4 2250 мм

Длина	90/70°С	70/50°С
1000 мм	1479 / 1818 / 2163 Вт	961 / 1181 / 1405 Вт
1250 мм	1974 / 2427 / 2887 Вт	1282 / 1576 / 1875 Вт
1500 мм	2522 / 3112 / 3 685 Вт	1638 / 2021 / 2393 Вт
1750 мм	2999 / 3692 / 4375 Вт	1948 / 2398 / 2841 Вт
2000 мм	3535 / 4341 / 5152 Вт	2296 / 2819 / 3346 Вт
4016 / 4940 / 5872 Вт	2608 / 3208 / 3813 Вт
2500 мм	4486 / 5525 / 6552 Вт	2913 / 3588 / 4255 Вт
2750 мм	4 955 / 6109 / 7244 Вт	3218 / 3967 / 4704 Вт
3000 мм	5440 / 6700 / 7951 Вт	3533 / 4351 / 5163 Вт

Можно изготовить отдельные размеры с шагом 50 мм

FCF 12 / FCF 12.
