Монтаж электрических полов: Электрические теплые полы. Порядок монтажа и укладки

Содержание

Особенности монтажа электрического теплого пола

Особенности монтажа электрического теплого пола Применение электрических теплых полов актуально в любом помещении, где нужно наличие дополнительного источника тепла. Рассмотрим особенности монтажа самых популярных видов, основой которых являются греющие кабели или нагревательные маты.

1. Как рассчитать длину нагревательного кабеля	2. Особенности монтажа кабеля
3. Особенности монтажа нагревательных матов	4. Преимущества покупки в ОБИ

1. Как рассчитать длину нагревательного кабеля

Большая часть элементов всех электрических полов, в частности нагревательный кабель, укладывается в толщу бетонной стяжки. Расчет его длины производится достаточно просто – исходя из мощности погонного метра, площади помещения и предполагаемой величины теплопотерь, которые он должен будет компенсировать.

Например, усредненная величина компенсируемого тепла обычно составляет 80–100 Вт на 1 квадратный метр. Зная линейную мощность кабеля и расстояние между витками, можно легко подсчитать необходимый метраж изделия. В случае если речь идет о резистивном кабеле мощностью 15 Вт на метр, который предполагается монтировать с расстоянием 10–12 см между витками, на одном квадратном метре площади будет уложено около 7–8 погонных метров. Это и даст общую мощность около 100 Вт. Таким образом, в обычных условиях для ванной площадью 3–4 кв. м достаточно будет кабельного теплого пола длиной около 25 метров. Однако в неотапливаемых помещениях, например, на балконе, желательно применять более мощную систему либо такую же по мощности, но большей длины и укладывать ее с меньшим расстоянием между витками. Важно: под ванной, унитазом, раковиной и шкафами кабель обычно не укладывается. Мало того, закрытие большей части лицевой поверхности пола может привести к перегреву проводника, что зачастую выводит его из строя.
Таким образом, 3–4 кв. м превращаются в 1–2 кв. м. Неизбежные потери тепла, связанные с обогревом перекрытия, при выборе кабеля обычно не учитываются, но порой требуют внимания при проведении подготовительных работ (укладке теплоизоляционного материала под теплый пол). Если утепление межэтажного перекрытия проведено согласно инструкции и толщина бетонной стяжки поверх теплого пола соответствует рекомендуемым значениям, на данные потери можно просто закрыть глаза. Обратите внимание: чем мощнее кабель, тем большей толщины стяжку рекомендуется заливать. Тогда она становится теплоаккумулятором, что позволяет системе реже включаться.

2. Особенности монтажа кабеля

Любой резистивный кабель укладывается в пол змейкой или по спирали, зазор между рядами нагревательных элементов составляет 10–15 см. Для этого, как правило, используют металлическую перфорированную монтажную ленту, позволяющую надежно зафиксировать проводник и придерживаться намеченной схемы.

Начинают монтаж обычно с места установки терморегулятора, продолжая сделанную в стене штробу (канавку) на поверхности базового основания пола. Толщина стяжки, заливаемой поверх нагревательных элементов, не регламентирована, но может быть указана в инструкции производителя теплого пола. Однако данный параметр обычно соответствует показателю, рекомендуемому для бетонных стяжек в целом. Средняя толщина слоя составляет 2–10 см, что зависит от прочности основания, мощности укладываемого кабеля, неровностей перекрытия и высоты потолков в помещении. Основные правила монтажа:

• Не допускайте перелома, перехлеста или перегрева кабеля.

• Укладывайте витки на одинаковом расстоянии друг от друга, позаботьтесь, чтобы толщина стяжки над ними повсюду была примерно одинаковой.
• Датчик температуры, укладываемый в стяжку, монтируйте строго между витками проводника, немного ближе к лицевой поверхности пола, чтобы он действовал исключительно в зависимости от объективных температурных показателей стяжки.
• Все обычные проводники, которые также монтируются в стяжку пола, например, кабель термодатчика или питания, следует помещать в гофрированную трубу и плотно запечатывать.
• Не укладывайте кабель под предполагаемыми перегородками, колоннами, мебелью и иными конструкциями, которые могут плотно закрывать лицевую поверхность пола. Не стоит также монтировать его вплотную к этим элементам интерьера, отступите хотя бы сантиметров 15–20.

Простой резистивный кабель, в отличие от нагревательного мата, непосредственно под плитку обычно не укладывают. Причины:

• большой диаметр – до 6 мм;
• сложность монтажа (получается неровная плоскость). Из-за этого проводник может быть легко поврежден при монтаже и тем более демонтаже кафеля.

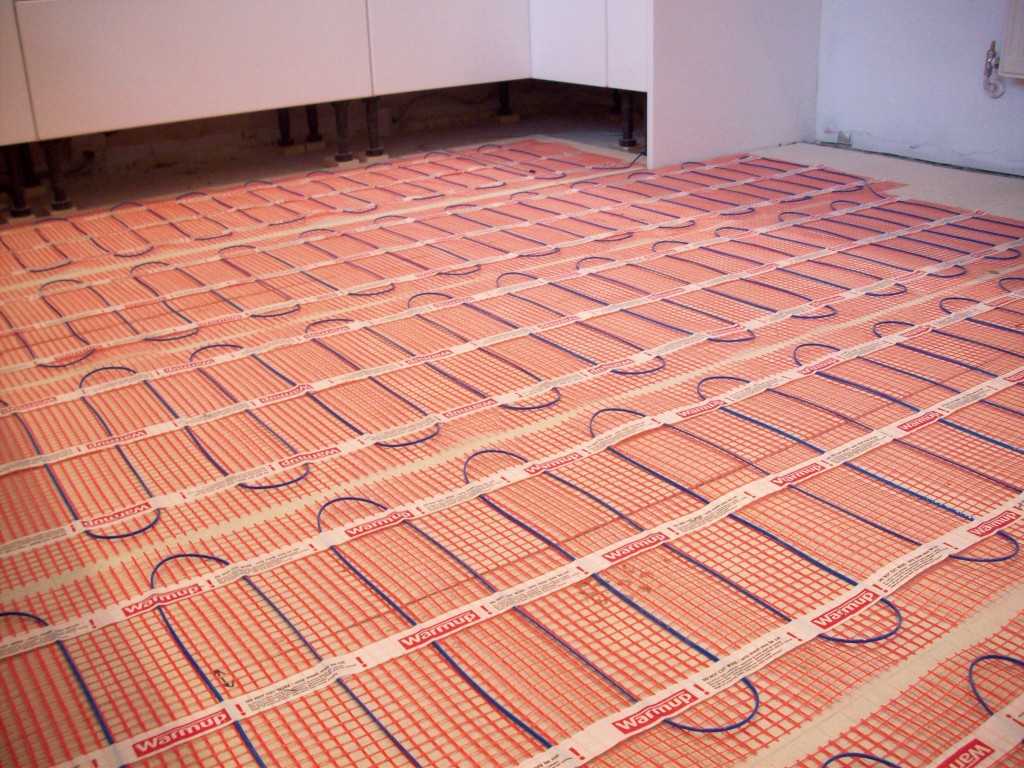

3. Особенности монтажа нагревательных матов

Правила укладки матов почти полностью соответствуют рекомендациям по монтажу одиночного кабеля. Существенные различия:

• Нагревательные маты часто монтируются непосредственно под керамическую плитку путем погружения в слой плиточного клея. Таким образом, сохраняется высота помещения, а также экономится время и материалы ввиду отсутствия необходимости заливки стяжки.
• Возможность простого разворота конструкции на 180° путем аккуратного разрезания сеточного основания. Делают это обычно непосредственно во время монтажа, учитывая недопустимость перехлеста и перелома нагревательного элемента.

4. Преимущества покупки в ОБИ

Широкий ассортимент в магазинах сети позволяет покупать все нужные товары для ремонта и строительства в одном месте.

• В каталоге ОБИ представлены различные виды электрических теплых полов надежных производителей.
• Высококачественная продукция. Все товары имеют сертификаты соответствия.
• Увеличенные сроки возврата. Товар надлежащего качества можно вернуть на протяжении одного года. А при наличии карт ОБИ Клуба Новосел и Бонус – трех лет.
• Оформляйте заказ прямо на сайте или по телефону, забирайте в одном из наших гипермаркетов или закажите доставку на дом.
• Воспользуйтесь акцией «Бесплатная доставка» – подробности здесь.

Монтаж электрического теплого пола в бане

Содержание:

Нужен ли дополнительный обогрев?
Где требуется монтаж электрического теплого пола?
Тип теплого пола
Насколько безопасно применение электрического теплого пола в бане?

Многие люди на собственном участке предпочитают строить бани, так как это отличное место для отдыха в любое время года. И в процессе возведения часто возникает вопрос о необходимости и возможности обустройства теплого пола. Насколько это безопасно и целесообразно? Конечно, есть и те, кто говорят в пользу данного решения, но и есть и люди, утверждающие, что в этом нет никакой необходимости. Так что каждый для себя принимает решение после анализа основных факторов.

Те люди, которые использовали такой вариант обогрева отмечают удобство и повышенный уровень комфорта, а в конструкции продолжительный срок сохраняется сухость, что немаловажно.

Так что стоит рассмотреть основные особенности монтажа электрического теплого пола в бане.

Нужен ли дополнительный обогрев?

Стоит отметить, что из-за особенностей и условий использования помещения, тут в большинстве случаев влага. Это может быть использованная вода в процессе или конденсат. Разумеется, предусмотрены системы слива и оттока воды в канализационную систему, но даже в данном случае проблема остается актуальной.

Что же касается обустройства системы теплого пола, то она дает возможность решить проблемы с появлением конденсата, поверхность просушивается после окончания банных процедур. И таким образом, можно улучшить микроклимат в помещении, выровнять температуру у потолка и пола бани.

Стоит сказать, что если речь идет небольшой русской бани, то тут применение подобной системы просто не имеет никакого смысла. Но для помещения больших размеров это оправданный шаг, тем более если есть комната отдыха и бассейн.

Особенности теплого пола в бане

Можно просушить материал и избавиться от лишней влаги, что увеличит срок эксплуатации чернового пола.
Возможность поддержания комфортной температуры в помещении без применения дополнительного оборудования.
Все деревянные элементы конструкции постоянно пребывают в сухом и хорошем состоянии, нет грибка и не начинается процесс гниения.
Во многом увеличивается комфорт при использовании, и можно выполнять разного рода лечебные процедуры.
Босая нога не контактирует с холодным полом, так что нет никакой опасности для здоровья сосудов и человека в целом.
Минимум сквозняков.

Но у такой системы есть и свои минусы:

Еще на начальных стадиях строительства нужно все продумать. В эксплуатируемом помещении провести монтаж теплого пола невозможно.
Дополнительные расходы на приобретение необходимого оборудования.
Нужно настроить и обслуживать оборудование, а во время применения потребуются дополнительные вложения.
Сложность проведения ремонта при необходимости.

Разумеется, некоторых отпугивают все недостатки, но все же монтаж теплого пола – это полезное и правильное решение. Многие люди говорят о том, что это удобно и микроклимат в помещении намного улучшается.

Где требуется монтаж электрического теплого пола?

Предбанник.
Комната отдыха.
Помывочное отделение.

Данные помещения в обязательном порядке нуждаются в обеспечении оптимального микроклимата. Часто там наблюдается сквозняк и именно поэтому прохладно. Все это ведет к возникновению заболеваний человека, что нежелательно. Как бы это ни звучало, но теплый пол дает возможность экономить, так как в комнате отдыха и промывочном отделение нужно обеспечивать комфортную температуру.

Тип теплого пола

На данный момент опытные специалисты говорят о том, что лучше всего использовать электрический теплый пол для бани. Но есть и водяной теплый пол, который представляет собой трубопровод, где циркулирует теплоноситель. Выделяют наличие и ИК – это полноценная система карбоновых излучателей, ламинированных по обеим сторонам лавсановой пленкой повышенной прочности.

Разумеется, у электрического теплого пола есть свой недостаток, а именно дополнительные расходы на электрическую энергию и конструкция может быть следующей:

резистивный кабель укладывают в определенной конфигурации на стеклосетку.
Использование нагревательных матов, которые реализуются в виде рулонов. Это все тот же кабель, но он сразу распределен по ширине рулона.

Особенность данной системы заключается в ее простоте, это обусловлено тем, что используемый кабель самостоятельно вырабатывает тепловую энергию. В этом и есть его преимущество в сравнении с водяной системой. Там на постоянной основе требуется заранее прогретый теплоноситель. В противном случае это просто трубопровод, который не несет никакой пользы.

Важно сказать, что электрические системы – это затратное мероприятие. И у некоторых людей возникают сомнения касательно безопасности, так что и с этим вопросом нужно разобраться.

Насколько безопасно применение электрического теплого пола в бане?

Зачастую в процессе строительства потребитель предпочитает именно маты – это готовые рулонные кабеля, которые уже уложены с оптимальным шагом. Особенность матов заключается в том, что в сравнении с классическими теплыми полами, монтаж осуществляется под сам кафель, и не нужно делать стяжку из бетона. Именно поэтому растет теплоотдача, а потребление электрической энергии намного меньше.

Что касается мощности линейного кабеля, то она достаточно низкая, так что это абсолютно безопасно для жилого помещения. Необходимый уровень можно установить вручную, для этого используется специальный терморегулятор. При необходимости пол можно включить или выключить. Так что электрический теплый пол для бани – это надежность и полная безопасность.

Сегодня производитель используется 2 вида нагревательных кабелей:

С одной жилой. Его энергоемкость довольно низкая, и монтаж можно провести под любое финишное покрытие. Это может быть паркет, линолеум, ламинат и так далее.
С двумя жилами. Такой кабель следует укладывать в жилом помещении с постоянным пребыванием людей.

Что касается монтажа в бане, то тут есть ряд требований:

Установку нужно проводить исключительно при наличии заземления с сопротивлением растекания не больше 4 Ом.

В обязательном порядке кабель должен быть экранирован. Сечение данного экрана должно быть в эквиваленте 0,75 мм2.

Обязательное наличие УЗО на входном шкафу, где ток утечки в пределах 10 мА.

Автономная разводка электрического питания.

Монтаж электрического пола несет в себе еще одну особенность и выгоду. Все можно выполнить своими руками не прибегая к сторонней помощи, при наличии определенных знаний в электрике. К примеру, нагревательный мат при необходимости можно делить на удобные секции без страха нарушить целостность кабеля. Если баня отличается сложной планировкой, то это довольно удобно, к тому же в некоторых местах укладка просто не требуется. Тепло нужно направлять в полезные зоны.

Для заказа услуги монтажа теплого пола в бане оставьте заявку. Менеджер свяжется с вами в ближайшее время..

Оставить заявку на расчет

Монтаж электрического теплого пола цена

Монтаж электрического теплого пола осуществляется профессиональной монтажной бригадой с допуском по электробезопасности до 1000 вольт. что подтверждается соответствующим удостоверением. Качество работ строго соответствует Строительные Нормы И Правила (СНиП) Для Систем “Тёплый Пол” наличие специализированного оборудования и большого опыта позволяет исключить все возможные ошибки к тому же деятельность нашей компании застрахована на сумму в 1 000 000 руб .

Для корректного подбора оборудования рекомендуем вызвать замерщика, который подберет оборудование с учетом индивидуальных особенностей помещения и пожеланий заказчика, а так же предложит оптимальное место установки терморегулятора.

Монтаж электрического теплого пола цена
Наименование работ	Ед.изм	Цена
Монтаж нагревательного мата*	кв.м.	700
Монтаж нагревательного кабеля	м. п	65
Монтаж пленочного теплого пола	кв.м.	450
Монтаж стержневого теплого пола	кв.м.	600
Установка терморегулятора	шт.	1500
Установка датчика температуры пола	шт.	500
Штробление	м.п.	от 350
Сверление подрозетников	шт.	от 600
Прокладка питавшего кабеля в гофре	м.п.	от 45
Установка дифавтомата	шт.	от 150

1. Штробление 20х20 мм. для гофротрубки d 16 по стене и в стяжке до 3 м.п.
2. Обеспылевоние пылесосом.
3. Огрунтуем.
4. Разкладка мат.
5. Обмазку заподлицо 3 мм плиточным клеем с добавлением пластификатора.
6. Вывед холодного конец к месту установки терморегулятора.

Монтаж электрического теплого пола производится в помещениях различного назначения:

детских садах,
школах,
больницах,
офисах,
частных домах,
гаражах,
банях,
саунах,
бассейне.

прихожую,
коридор,
туалет,
кухню,
гостиную,
спальню,
детскую,
лоджию,
балкон,
гардеробную,
ванную,
в душевую кабину.

Перечень материалов	Ед.изм	Цена
Линолеум	кв. м.	от 350
Пробка	кв.м.	от 600
Ковролин	кв.м.	от 350
Ламинат	кв.м.	от 150
Керамическая плитка	кв.м.	от 600
Керамогранит	кв.м.	от 750
Мрамор	кв.м.	от 2500
Гранит	кв. м.	от 2500
Базальт	кв.м.	от 2500
Натуральные камни	кв.м.	от 2500
Тротуарная плитка	кв.м.	от 450

В процессе монтажа теплого пола очень важно контролировать целостность нагревательного кабеля, следить за углами его изгибов, правильно выбрать место расположения термодатчика, не допускать возникновения воздушных карманов. На всех этапах работ по монтажу теплых полов необходимо замерять омическое сопротивление нагревательного кабеля и проверять целостность изоляции.

Все эти и многие другие моменты приходится держать под контролем, ведь от этого напрямую зависит качество работы всей обогревательной системы. Доверив монтаж теплого пола нашим специалистам, вы избавите себя от лишних проблем и получите гарантию монтаж электрического теплого пола.

По окончании монтажа электрических теплых полов составляется подробный план укладки нагревательного системы с точным указанием расположения соединительной и концевой муфты, заполняется гарантийный талон система подвергается тестированию и вводится в эксплуатацию.

Ошибки при монтаже электрического теплого пола ➦ ЭлектроДруг Одесса

главная / блог компании

Процесс укладки теплого пола, особенно для непрофессионала, имеет немало нюансов, которые лучше знать. Ниже мы рассмотрим основные ошибки при монтаже теплого электрического пола.

Неправильный расчет мощности теплого пола. Желание сэкономить, сознательно выбирая меньшую, чем необходимо мощность, приводит к недостаточному нагреву. Такой пол будет нагреваться крайне медленно и принесет Вам одно разочарование. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь.
Покупка кабеля меньшей длины и раскладка его с большим шагом. Приводит к тем же последствиям, что и предыдущий пункт.
Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.
Неправильно выполнен расчет материалов. При расчете длины нагревательного кабеля либо размеров матов нужно использовать только свободную площадь помещения, которое не будет заставлено мебелью, техникой и другими объектами. Если монтировать теплый пол под крупногабаритными предметами, в этих местах будет происходить перегрев системы, из-за чего она выйдет из строя.
Укорачивание нагревательного кабеля. Некоторые мастера считают, что в случае, если был выбран слишком длинный кабель, то кабель без проблем можно укоротить. Однако, нагревательный кабели резать нельзя! “Укорачивание” кабеля приводит к росту сопротивления, увеличению его мощности, перегреву и выходу из строя! В случае если у Вас остается кабель — нужно уменьшить шаг укладки (минимальный шаг укладки 6 см ) или увеличить обогреваемую площадь.
Крепление соединительной муфты теплого пола не на стяжке. Соединительная муфта электрического теплого пола должна располагаться на горизонтальном участке пола, причем повороты нагревательного и силового кабеля должны быть выполнены минимум на расстоянии 10 см от края муфты.
Пересечение и избыточное сближение ниток нагревательного кабеля. Резистивный нагревательный кабель не должен иметь точек соприкосновения и пересечения и близкого расположения линий. Минимальное расстояние обычно составляет 6-7 см, в зависимости от мощности нагревательного кабеля. Нарушение этого требования приводит к перегреву и выходу нагревательного кабеля из строя. Читайте — шаг укладки теплого пола.
Не соблюдение радиуса изгиба нагревательного кабеля. Минимальный радиус изгиба обычно составляет от 5 до 10 диаметров кабеля.
Подключение к терморегулятору секций теплого пола, чья суммарная мощность будет превышать мощность терморегулятора. Можно только через контактор.
Близкое (менее 10 см.) расположение к системам отопления.
Перед заливкой пола бетоном рекомендуется между петлями кабеля положить бруски из дерева, на которые потом настилаются доски. Эти мостки помогут не повредить кабель при заливке бетона.
Прихватка кабеля гипсовой штукатуркой.
Использование неглубоких подрозетников для монтажа терморегулятора.
Использование металлических шпателей. При укладке плитки на поверхность матов, проследите чтобы мастера использовали только резиновые шпатели. Очень часто мастера укладки плитки, этот вопрос игнорируют. Так же очистку межплиточных швов надо проводить аккуратно.
Складирование на кабеле, не залитом стяжкой, инструмента, материалов, установка стремянки.
Неравномерная толщина стяжки и превышение рекомендованной толщины стяжки. Толщина цементно — песчаной стяжки (ЦПС) должна быть не менее 30 миллиметров. Теплоизоляция в обязательном порядке должна устанавливаться, например, на балконах. Причем в таком случае необходимо укладывать не 3-5 мм, а не менее 50 мм теплоизолирующего материала и сверху 40 мм ЦПС.
Отсутствие теплоизоляции. Если Вы будете использовать теплый пол как основную отопительную систему или когда укладка нагревательного кабеля производится в холодных помещениях, необходима укладка теплоизоляции
<noscript><img loading='lazy' src='' /></noscript> youtube.com/embed/wFZQ28lnupU” frameborder=”0″ allowfullscreen=”allowfullscreen”/>
Отсутствие схемы укладки теплого пола. Не забывайте рисовать схему укладки теплого пола! При этом указывайте расстояние до стен и других объектов, расположение концевой и соединительных муфт и расположение датчика. Схема всегда пригодятся, когда впоследствии понадобится сверлить пол для установки дверей с порогом, сантехники и дверных отбойников.
Включение теплого пола раньше времени. Не включайте теплый пол, чтобы “стяжка быстрей высохла”! Необходимо выждать несколько недель в зависимости от толщины и типа используемого раствора. СНиПы нормируют срок в 28 дней. При включении пола раньше положенного срока, он может выйти из строя.
Ходьба по нагревательному кабелю в твердой обуви. Это может повредить токопроводящие жилы и изоляцию. Старайтесь обходить витки нагревательного элемента. Если уж без хождения по нему не обойтись, делайте это с осторожностью, в обуви с мягкой подошвой. Исключите нахождение посторонних рабочих и других людей в помещении, где монтируется теплый пол.
Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см. Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.
Датчик теплого пола укладывается в стяжку без гофротрубки, что приводит к невозможности простой замены датчика температуры при его выходе из строя.
Датчик теплого пола прокладывается вместе с кабелем («холодным концом» теплого пола). В таком случае провод датчика переплетется с силовым кабелем нагревательного кабеля, что значительно затруднит замену датчика температуры, при его выходе из строя.
Конец гофры должен быть герметичен, чтобы раствор не попал на датчик.
Резкий изгиб или поворот гофротрубки для датчика температуры пола. Если переход пол-стены выполнен не плавно, то тоже в будущем будет невозможно поменять датчик температуры
Использование обычного плиточного клея или цементо-песчаной стяжки без добавления пластификаторов. Использование смесей не предназначенных для совместной работы с теплым полом приводит к разрушению стяжки или плитки. Подробнее о выборе плиточного клея можно прочесть тут.
Воздушные пустоты вокруг нагревательного кабеля. Особенно актуально это при укладке т.н. “тонкого” нагревательного кабеля или матов в плиточный клей. Несоблюдение этого требования в целях экономии раствора или просто по незнанию, приведет к перегреву и выходу кабелей из строя. Необходимо полностью закрывать нагревательный кабель слоем плиточного клея или цементно-песчаной стяжкой
Использовать один нагревательный кабель/мат для обогрева разных помещений. Поскольку встроенный или выносной датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему помещений — подробнее
Пренебрежение замерами сопротивления теплого пола и сопротивление изоляции до- и после укладки, Полученные результаты сверяйте с цифрами, указанными в паспорте изделия (с учетом указанной погрешности), их совпадение означает, что кабель цел. Запишите замеры в паспорт с указанием даты установки.
Читайте также — как проверить теплый пол.
Запрещается включать кабель для проверки работоспособности до момента, когда он будет уложен (особенно в бухте) и раствор полностью не высохнет! Включение кабеля в подобных условиях может вывести его из строя.
Не следует укладывать нагревательный кабель на грязную и пыльную поверхность. При монтаже следите за тем, чтобы теплый пол не лег на строительный мусор, иначе после заливки стяжки при механических нагрузках он быстро выйдет из строя. Для очистки пола используйте промышленный пылесос и обработайте поверхность грунтовкой

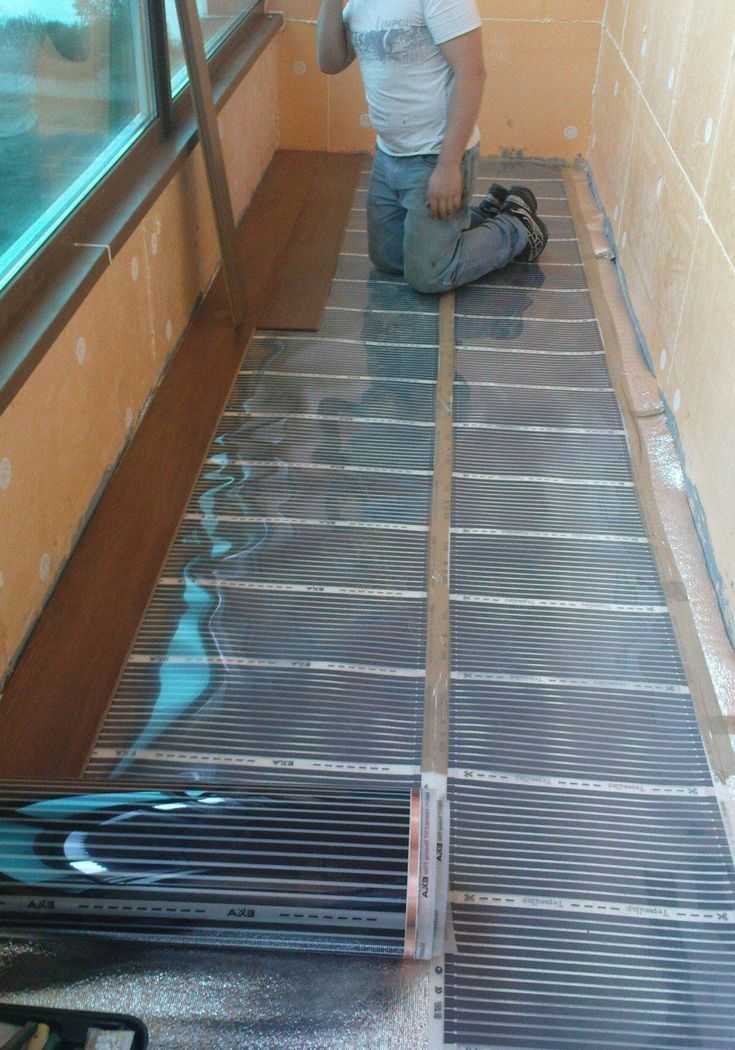

Ошибки при монтаже пленочного теплого пола

Типичные ошибки при монтаже теплого пола под плитку

Остались вопросы? Звоните +38 (063) 830-98-36

Запись опубликована 24.04.2019 автором Денис в рубрике Теплые полы.

Сколько стоит монтаж теплого пола электрического

Электрический теплый пол в доме или квартире является довольно распространенным устройством. В зависимости от мощности Вы сможете использовать его как самостоятельный или дополнительный отопительный прибор.

Теплый пол часто применяют вместе с ламинатом, ковролином и даже такими материалами, как паркетная доска.

Площадь теплого пола в м²	Цена за монтаж в рублях
до 10	от 400
20	350
30	300
до 40	250
от 40	200

Мы указали средние цены на рынке, но они могут отличаться в зависимости от компании. Чтобы узнать расходы более точно, рекомендуем написать нам через форму обратной связи.

Основные преимущества электрического теплого пола:

Простота выполнения монтажа (греющий кабель раскладывается на идеально ровной поверхности и на время закрепляется монтажной лентой, после чего заливается цементной стяжкой).
Не требует выполнения большой толщины стяжки.
Подключение к домашней электрической сети.
Высокая точность регулировки температуры.
Использование встроенного таймера позволяет выполнять включение/выключение теплого пола в конкретном временном режиме.

Все существующие недостатки электрического пола прежде всего связаны с обеспечением электробезопасности:

перед тем как подключать теплый пол, нужно хотя бы примерно оценить возможности проводки;
теплый пол должен иметь подключение к контуру защитного заземления;
перед тем как выполнить монтажные работы, нужно четко представлять расположение всех элементов системы (исключать наращивание проводов, которые подключают датчик к терморегулятору).

Особенности монтажа теплого пола

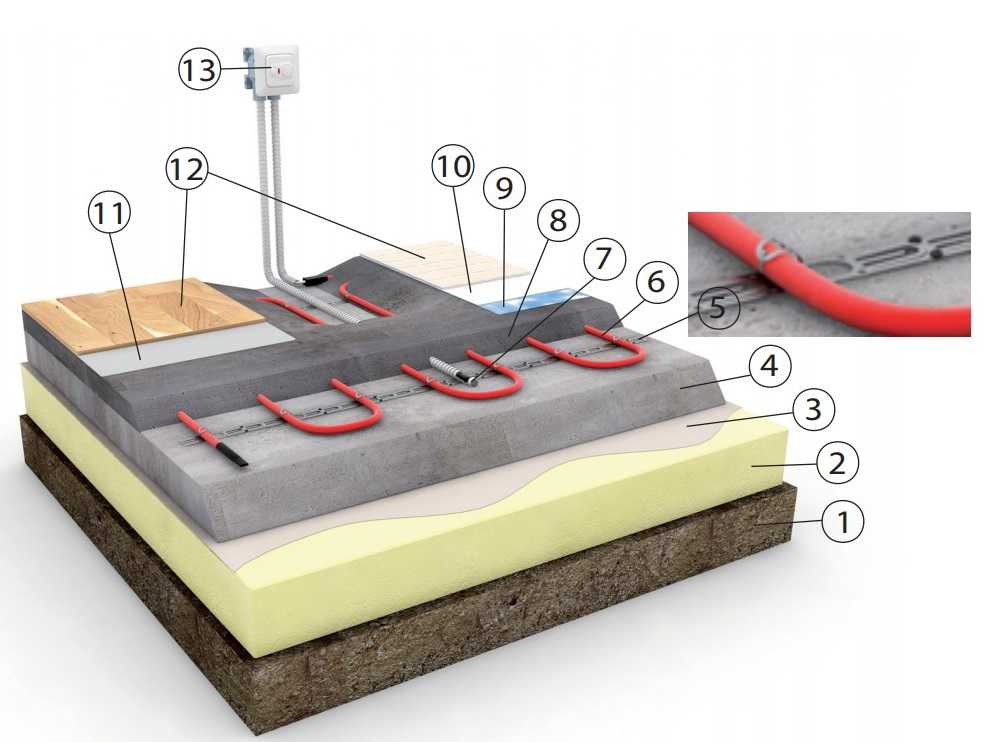

Монтаж такой системы можно рассмотреть на примере теплого пола из резистивного нагревательного кабеля. Этот теплый пол включает кабель, монтажную ленту, терморегулятор и термодатчик. Он прекрасно подходит для укладки под стяжкой. Для монтажа нужно выбрать место на стене, где будет находиться терморегулятор (оптимальная высота установки – 30-60 см от поверхности пола).

Дальше стоит установить подрозетник, завести в него две пластиковые гофры для термодатчика и обогревающего кабеля и питающий провод. При этом нужно обезопасить сменяемость термодатчика, поскольку он может поломаться во время эксплуатации. Даже при залитой стяжке важно, чтобы он легко перемещался в гофротрубе. А значит, трубка должна быть внутри достаточно простой (рекомендуемый размер – диаметр гофрорукавов 20 мм) и в меру короткая, так, чтобы Вы могли без труда заменить датчик и в то же время он находился в центре ближней петли обогревающего кабеля.

Специальная теплоизоляционная подложка

Она укладывается на пол, закрывая его полностью. Сама подложка бывает разных типов – пробковая, фольгированная, из полиуретана без фольги.

Главная задача подложки – не пропускать тепло вниз от обогревающего кабеля, поэтому она должна быть довольно толстой – оптимальная толщина от 3 мм. Стоит обратить внимание на то, что с несколькими видами полов запрещено устанавливать подложку на основе фольги и из фольги, поэтому стоит внимательно ознакомиться с инструкцией по установке теплого пола.

Процесс укладки кабеля

Сам обогревающий кабель необходимо укладывать по полу простыми петлями и фиксировать специальной монтажной лентой. При этом для каждого вида кабеля шаг петли рекомендован производителем и указан на упаковке. Стоит придерживаться этих советов, в противном случае теплый пол не сможет работать правильно – при большом шаге обогрев до заданной температуры будет осуществляться очень долго. При установке крайних петель стоит отступить от мест установки мебели и от стен на 20-30 см.

Концы нагревательного кабеля должны заводиться в подрозетник через незанятую гофрированную трубку и подключаться на клеммах терморегулятора.

До процесса заливки финишной стяжки поверх теплого пола нужно проверить кабель на отсутствие короткого замыкания и обрыва. Это делается с помощью обыкновенного омметра. Важно, чтобы сопротивление работоспособности кабеля находилось в пределах +/-10% от того, который указан производителем.

Подключение и тестирование теплого пола

По завершении заливки стяжки производители теплых полов советуют включать систему не раньше, чем через месяц, когда бетон полностью застынет. Однако еще до настила финишного покрытия пола (например, ламинат или плитка) на второй-третий день после стяжки мы советуем включить пол на 10 минут, чтобы проверить его работоспособность.

Питающий кабель должен рассчитываться на максимальное потребление системой. Для этого советуют использовать провода – трехжильные ВВГнг и NUM, имеющие сечение в 2,5-4 мм. Хорошо, если в щитке будет отдельный автомат, от которого будет запитывать только теплый пол.

Терморегуляторы теплого пола могут быть разных модификаций – от самых простых и дешевых в управлении, состоящих из корпуса с поворотным механизмом для установки температуры и рычажком включения, до сложных программируемых комплексов. Пол теплее греть не будет при установке дорогой модели, поэтому советуем покупать терморегулятор, отталкиваясь от своих финансовых возможностей, а также удобства использования.

Установка других видов теплых полов напоминает монтаж приведенного примера. Как бы там ни было, при установке теплого пола стоит посоветоваться со специалистами или прибегнуть к их услугам. Монтаж теплого пола является одним из самых ответственных и трудоемких видов работ по электрике, а значит, ошибки в таком случае просто недопустимы и могут привести к серьезным финансовым расходам.

Обратившись через обратную связь, Вы можете получить бесплатную консультацию и узнать, сколько стоит монтаж электрического теплого пола.

Укладка теплых полов электрических своими руками с соблюдением требований безопасности. Распространенные ошибки

Материальный комфорт в квартире или доме в первую очередь зависит от красивого интерьера, удобной мебели и тепла. В доме появляется особая атмосфера, если тепло исходит не только от отопительных радиаторов, но и от пола. По теплому полу приятно ходить, на нем очень любят играть дети. Чтобы обеспечить полную эффективность такого обогрева, нужно не только правильно произвести укладку, но и рассчитать расположение элементов системы. Рассмотрим детально как правильно сделать электрический теплый пол.

Виды теплых полов

Кабельные

В данных системах греющим элементом выступает кабель с нагревательными матами. Провода используются резистивные или саморегулирующиеся. У резистивных бывает 2 или 3 жилы. Кабели с одной жилой стоят дешевле и у них больше ЭЛМ излучение, поэтому такой тип напольного отопления лучше подходит для технических помещений.

В двухжильных кабелях жилы объединены изолирующей оболочкой. Саморегулирующиеся тоководы с полупроводниковой матрицей параллельно замкнуты и способны поддерживать установленный уровень нагрева по температуре окружающего воздуха, они меньше излучают электромагнитные волны, а, следовательно, потребляют меньше электроэнергии. По этой причине системы с двухжильными кабелями применяют в жилых комнатах.

Греющие кабели в электрических теплых полах под стяжку начали применять одними из первых. У них 100%-я теплоотдача, это означает, что потребляемая электрическая энергия без потерь преобразуется в тепло. Однако, эти системы самые трудоемкие в монтаже: нужно подготавливать основание, делать теплоизоляцию, подложку, стяжку и финишное покрытие.

Матовые

Отличие матовых теплых электрических ковров от кабельных в том, что провода не являются нагревательными элементами, а подведены к стекловолоконной углеродной пленке — основе мата. Проволока запаяна внутри пленки, а выводы образуют по краям токопроводящие шины. Такие системы монтировать просто. Нужно только просчитать укладочный шаг по площади, раскатать рулон и зафиксировать. Бетонная стяжка не обязательна, вместо нее заливают плиточный клей.

Инфракрасные

Принцип действия системы — инфракрасное тепловое излучение. Тепло отдается не напрямую от нагревательного элемента, а от нагретых в комнате предметов. В инфракрасных полах нагревательными частями могут быть и кабели, и маты. В монтаже не предполагается стяжка, тонкие нагревательные элементы свободно располагают на пленке под наружным напольным покрытием. Под пленкой нужно стелить отражающую тепло фольгированную изоляцию.

Стержневые

Карбоновые стержни расположены в матах параллельно, скреплены связующим компонентом и образуют основу. Каждый мат имеет слоевую структуру из:

основания;
теплового отражателя;
стержней;
наружной пленки.

Недостаток стержневых нагревателей в том, что маты нельзя разрезать при компоновке под конфигурацию плоскости пола. Планируя настил из стержневых матов нужно сразу рассчитывать стандартные размеры — по длине 25 м, по ширине 0,8 м. Стержневые электрические теплые полы под плитку заливаются только в бетонную стяжку.

Как уложить электрический пол самому: расчеты и схемы

Электрические теплые полы значительно легче в монтаже в сравнении с водяными, но и с ними бывают некоторые сложности. Перед укладкой необходимо сделать расчеты по площади и изобразить на бумаге схему. Стоит сразу сказать, что нагревательные элементы, включая теплые полы в стяжке, не располагают под крупными предметами интерьера, которые постоянно находятся в одном определенном месте. Не рекомендуется стелить маты вплотную к стенам, делайте отступы на 10-15 см.

Расчёт материалов

Данные есть уже в готовых таблицах, которые производители прилагают к комплектам теплых электрических полов. Также можно воспользоваться специальными калькуляторами на сайтах производителей. Главная задача покупателя — расчет потерь тепла. Для этого нужно определить укладочный шаг обогревающего элемента и просчитать общую протяженность кабелей с расчетом на прокладку по неотапливаемым участкам помещения к управляющему блоку. Также будут нужны: провод для заземления, одножильные гибкие провода для соединений, датчики, термостат, выключатели зон, УЗО, крепеж.

Расчет шага укладки и мощности

Мощность подбирается в зависимости от климатических особенностей региона, где находится строение. Приведем расчетные данные на один квадратный метр по типам помещений для средней полосы РФ:

в спальню — 120-140 Вт;
на кухню, в прихожую — 150 Вт;
в детскую — 140 Вт;
в санузел — 180 Вт;
на застекленный балкон или лоджию — 200 Вт.

Планируемая мощность системы также будет зависеть от назначения: основного или дополнительного обогрева. К основному следует добавить на квадратный метр 30 Вт, к дополнительному — 10 Вт. Нужно также учитывать удаленность источников тепла от расположения мебели — кресел, кроватей. В зависимости от этих факторов вычисления общей мощности системы делать проще с использованием формулы: P = P1*S*1,3. Здесь применяется коэффициент 1,3 для трехкомнатной квартиры, где S — площадь всех отапливаемых помещений, P1 — мощность одного квадратного метра. Укладочный шаг считают по:

числу погонных метров рулона;
площади пола;
коэффициенту в ваттах на квадратный метр.

Для примера возьмем 150-ваттную систему: если площадь в сумме составляет 30 м², а в ней выделено на заставку мебелью 5 м², то у нас останется 25 м². Вот это значение и будет являться числом S в формуле. Значит нам понадобится 6 Вт на 1 м². Регламентируемые производителями мощности кабелей на один погонный метр — 12-24 Вт. Это означает, что в нашем случае нужно будет 150 или 75 м соответственно со стандартным укладочным шагом 10 см.

Подготовительные работы

Сначала подготавливают участок для терморегулятора на электрический теплый пол. Его следует устанавливать на стене, где место ничем не будет закрываться. Нужно высверлить углубление под распределительную коробку.

Следующий этап — черновая подготовка пола. Поверхность надо выровнять и очистить. Прежде чем помещать электрический теплый пол в стяжку, стелим пленку, которая будет защищать элементы системы от влаги. На ней отмечаем места для датчиков. Поверх укладываем фольгированный отражатель тепла, он же — утеплитель. Слои закрепляем двусторонним скотчем. Обычный скотч наклеиваем на стыки между листами.

Блок управления

Температурные регуляторы бывают механическими и электронными. терморегулятор для теплого пола отвечает за режим нагрева электрического вида изделия. Это составная часть управляющего блока, на котором еще расположены переключатели, дисплей, УЗО. Блок устанавливается на стену наружным способом или с ней вровень. В ином случае нужно проделывать в стене выемку.

Укладка проводов

Провода можно укладывать в короб или скрыты в штробах с последующим оштукатуриванием. Разводка делается по подготовленному чертежу, начиная от блока управления. Одножильный провод другим концом возвращается к терморегулятору; в двухжильной схеме обратного вывода нет.

Если на нагревательных элементах в теплом полу под плитку расположена укрепляющая арматура, то проводку дополнительно крепят к ней пластиковыми стяжками. При отсутствии арматуры провода по всей длине проклеивают монтажной лентой к плитам.

Укладка греющего кабеля

Под него проделывают штробы в стене, а на полу заливают цементной стяжкой. Штробы следует заделывать плиточным клеем так, чтобы не образовывались пустоты. Для этого сначала углубление заполняют клеем, после чего вдавливают в него кабель с поочередным закреплением.

Установка термодатчиков

Датчики температуры устанавливают по зонам. Каждый работает обособленно и передает температурные показания на управляющий блок, где термостат включает или отключает определенный участок в зависимости от выставленной пользователем температуры. В теплом полу под плитку делаются выемки, чтобы они не возвышались над поверхностью. В выемках они крепятся съемным способом, чтобы в случае выхода из строя их можно было легко заменить.

Подключение

Проверку работоспособности теплого пола делают перед стяжкой и заделкой штроб. Проводку нужно протестировать мультиметром. Таким образом проверяют надежность соединений при различных нагрузках и делают анализ. Если при расчетной максимальной нагрузке система автоматически отключается, значит не соответствует сечение жил кабеля; его придется заменить, а также подобрать УЗО под новую нагрузку.

Провода подсоединяются с одной стороны к греющему кабелю или матам на клеммы, с другой подводятся через датчики к термостату, а далее на управляющий блок. Питание на блок подается в последнюю очередь. Во всех новых системах теплых полов предусмотрено заземление. Нулевой провод от токопроводящего корпуса блока управления выводится и крепится к клемме в электрощитке, от которого запитывается система. Если теплый пол работает как надо в течение одного часа, проводятся дальнейшие строительные и отделочные работы.

Стяжка

После проверки системы можно крепить конструкцию и заливать стяжку под электрический теплый пол. Для жидкой стяжки используют:

цемент, песок, глину, наполнитель из мелкого щебня;
алебастр;
плиточный клей.

Толщину цементного раствора делают 5-8 см, плиточного клея — 3-5 см. Поверхность нужно тщательно выровнять. Для полного просыхания стяжки потребуется не менее 25 дней, после чего укладывают лицевое напольное покрытие. Для теплого пола в жилых комнатах лучше всего подходит ламинат или линолеум. Плитка — для кухни и санузла.

Правила безопасности

Перед самостоятельным монтажом теплого пола нужно внимательно прочитать инструкцию по установке и руководство пользователя, прилагаемые производителем к комплекту. В документации описаны требования по безопасности при монтаже и эксплуатации теплого пола:

какие нагревательные элементы можно разрезать, а какие не предназначены для подгонки
какой нужно использовать раствор для стяжки или плиточный клей
рекомендации относительно вскрытия термоусадочных стыковочных муфт
как укладывать провода и делать разводку
схема подключения проводки к нагревательным элементам и к управляющему блоку.

Мы же напоминаем, что на секциях теплого пола не должны располагаться крупные предметы мебели — шкафы, кровати, трюмо и т.п., а особенно те, которые без ножек. Пол над нагревательными элементами нельзя застилать ковролином и большими коврами во избежание частых перегрузок системы.

Распространенные ошибки

При монтаже теплых электрических полов пользователи допускают основную ошибку — неправильно рассчитывают оптимальную мощность системы. В данном случае не нужно делать ставку на так называемый запас. Правильно рассчитанная система по мощности на определенное пространство помещения, будет работать долго и без проблем.

Еще одна ошибка — неправильный подбор сопротивления изоляции нагревательных кабелей. Мощность системы должна соответствовать площади помещения, что уже рассчитано разработчиками и указано в инструкции производителя.

Нельзя допускать утечки тока вследствие некачественной изоляции. Если оголенный провод где-то касается стены, тогда систему будет постоянно отключать УЗО. Выявить место утечки при дальнейшей эксплуатации будет непросто, поэтому нужно тщательно проверять изоляцию при монтаже, тестировать ее при максимальной нагрузке не менее одного часа.

Температурные датчики не нужно заливать стяжкой. Для них делают специальные отсеки в полу, закрываемые заглушками. Расчет электрического теплого пола, правила монтажа и эксплуатации описаны в инструкции, следуйте ей, и теплый электрический пол в полной мере оправдает ваши ожидания.

Советы по установке обогреваемых полов с электроподогревом

Если бы вы позвонили Скотту Розенбауму, менеджеру службы технической поддержки WarmlyYours, чтобы спросить его, как приступить к покупке и установке обогреваемых полов с электроподогревом, он задал бы два вопроса: какое у вас основание и какой у вас финишный пол?

При такой установке размер помещения имеет меньшее значение, чем выбранные материалы. Розенбаум может предложить изолирующий слой на бетонной плите перед установкой излучающей системы, поскольку бетонные плиты, как правило, функционируют как поглотители холода. На черновом полу из деревянных панелей он задавал вопрос: что находится внизу? Деревянный черный пол над подвалом или недостроенным подвалом требует большей мощности, чем установка на втором этаже в отапливаемом здании. «Чтобы нагреть пол с 50 ° F до 82 ° F, требуется больше мощности, чем для обогрева пола, температура которого поддерживается на уровне 72 ° F», — объясняет Розенбаум. Холодный пол в помещении с наружными стенами и несколькими окнами может потребовать 15-ваттной системы. Напротив, более теплый пол во внутренней комнате без окон может адекватно работать с 8-ваттной системой.

Финишный пол имеет значение, так как деревянные полы, ламинат, ковровое покрытие и полы из плитки имеют разную устойчивость к жаре и суточные перепады температуры. В общем, керамическая плитка работает лучше всего, потому что она легче передает тепло и может выдерживать более высокие температуры, чем другие материалы. Вы можете нагреть пол в ванной, выложенный плиткой, до 104 ° F, тогда как другие типы напольных покрытий могут выдерживать температуру только до 82 ° F.

Для некоторых напольных покрытий характерны колебания температуры всего в несколько градусов в течение 24 часов, что требует от системы поддержания температуры пола в небольшом диапазоне температур в течение всего отопительного сезона. Плиточные полы допускают циклы включения и выключения, что делает систему более эффективной, поскольку она не потребляет энергию, когда не используется.

Избегайте типичных ошибок при установке

Находясь на переднем крае центра технической поддержки, Розенбаум ежедневно устраняет неполадки при установке и знает, с чем сталкиваются профессиональные строители при первой установке. «Электрические излучающие системы генерируют тепло за счет электрического сопротивления, а это означает, что мы должны соблюдать закон Ома», — говорит он. Короче говоря, закон Ома описывает взаимосвязь между напряжением, током и сопротивлением. В излучающих системах сопротивление току зависит от длины проволочной петли. «Люди часто покупают самую большую катушку проволоки, думая: «Это должно покрыть ее», а затем обнаруживают, что у них осталась проволока, и спрашивают: «Могу ли я ее обрезать?» К сожалению, ответ отрицательный», — говорит Розенбаум. Каждая система рассчитана точно на размер этажа и планировку помещения.

Если перерезать провод, сопротивление уменьшится, и система перегреется. Верно и обратное. Если вы соедините провод, сделав его длиннее, сопротивление уменьшится, и система будет работать хуже. Розенбаум говорит: «Слишком мало дуба, но слишком много проволоки — нет». Лучше всего уменьшить проволочную петлю в местах, где меньше вероятность ходьбы.

Чтобы убедиться, что у установщика есть точное количество необходимого провода, Розенбаум рекомендует клиентам загрузить план этажа с точными размерами пола, расположением и типом используемых светильников. Строительные нормы и правила не допускают наличия элементов лучистого тепла под шкафами, туалетами и ваннами, поэтому в проекте должны учитываться эти и любые напольные регистры. Компания предоставляет установщикам бесплатную схему разводки. Однако этот план сработает только в том случае, если помещение и светильники будут соответствовать первоначальной схеме. «В новостройках мы часто сталкиваемся с проблемами из-за пересмотра плана», — отмечает Розенбаум, добавляя, что он рекомендует строителям предоставлять исполнительный чертеж с проверенными размерами перед заказом материалов. Если были изменения, компания пересматривает планы и отправляет их обратно установщику в течение 24 часов.

Проверка, проверка, проверка

В день, когда установщик получает рулон провода (или монтажный коврик), Розенбаум рекомендует проверить сопротивление. При использовании цифрового измерителя без автоматического выбора диапазона сравните номинал провода в Омах с номиналом на этикетке (он указан на проводе). Показания счетчика должны отличаться не более чем на 15% от номинала на этикетке. Это первое чтение показывает, что провод соответствует спецификациям. Если это не так, вы можете обменять его. На всякий случай стоит провести тот же тест перед установкой системы, если прошло несколько дней. Лучше дважды проверить, чем один раз заменить.

В комплект поставки системы входит небольшой тестер непрерывности, который легко крепится к проводу и используется при монтаже проводки. Тестер подаст звуковой сигнал, если провод будет поврежден во время установки. После того, как макет будет завершен, снова проверьте с помощью омметра. Переустановите тестер непрерывности, укладывая раствор и плитку или дощатый пол, чтобы убедиться, что не произошло порезов. После завершения установки повторите проверку с помощью измерителя, чтобы убедиться, что все в порядке. Если что-то пойдет не так, WarmlyYours предоставит вам фирменный ремонтный комплект. «Мы дадим ремонтный комплект любому, кто в нем нуждается, независимо от того, какой марки он купил», — объясняет Розенбаум, отмечая, что политика действует, потому что ремонт системы важнее ее замены, и это помогает отрасли завоевать доверие потребителей.

Несколько дополнительных советов

Излучающие системы поставляются в двух версиях: 1. кабельная катушка с рифленым ковриком, помогающим скручивать кабель на предписанном расстоянии в три дюйма, и 2. коврик с уже проволокой распределяется по петле.

Нагревательные маты TempZone для пола состоят из нагревательного кабеля, закрепленного на зеленой сетчатой ткани, при этом нагревательный кабель распределяется в виде змеевидных петель. Кабельные петли расположены на расстоянии 3 дюймов друг от друга, что обеспечивает равномерный обогрев всего пола.

Коврик хорошо подходит для больших, квадратных или прямоугольных площадей, тогда как катушка с проволокой обеспечивает гибкость при работе с нестандартными формами и приспособлениями. Важно спланировать планировку, потому что установщик должен точно спроектировать зону комфорта. Квадрат лучистого тепла посреди ванной не нагреет весь пол. Зона нагрева ограничена 1-1/2 дюйма от проволоки, следовательно, 3 дюйма. сетка. «Планируйте установку исходя из того, где вы будете ставить ноги», — советует Розенбаум. Например, важно попасть под удар носком, чтобы, стоя босиком у туалетного столика, пальцы ног не ощущали «костно дергающего» перепада температур. Он рекомендует установщику внимательно осмотреть пешеходные поверхности и обогреть все эти зоны.

Работая над проволокой, надевайте теннисные туфли, а не ботинки со стальным носком. Не роняйте ведра на сетку и не стучите шпателем по полу, чтобы счистить излишки раствора. Работайте осторожно, чтобы не повредить кабель. Розенбаум также рекомендует вычищать тонкий слой раствора из швов по ходу работы, чтобы не было необходимости возвращаться позже и выкапывать засохший раствор, рискуя непреднамеренно порезаться слишком глубоко. Другие опасности включают ошибочные гвозди и отверстия в полу, такие как анкеры перегородок и дверные упоры, установленные на полу. Планировка может вместить все это, но только если вы включили их в свои планы.

Розенбаум рекомендует использовать модифицированный тонкий набор и обращать особое внимание на время набора, указанное на пакете. Даже если раствор высохнет, необходимо дождаться его схватывания. Это может занять от 5 до 14 дней. В любом случае, не запускайте систему, не дождавшись времени, указанного производителем раствора.

Для деревянных полов, требующих прибивания гвоздями, компания предлагает «фиксирующие планки» или шпалы с выравнивателем пола между ними, чтобы у вас была поверхность для прибивания гвоздями. WarmlyYours проектирует это в макете.

(Этот веб-семинар охватывает основы электрического, лучистого обогрева пола, от требований к электропитанию до состава кабеля.)

Требования к электропроводке

Система WarmlyYours включает в себя термостат, который крепится на стене, и регулятор температуры, установленный в решетке. . Не забудьте установить регулятор. Система работает от цепи 120 или 240 (большая цепь полезна только для больших площадей). Хотя национальные электротехнические нормы требуют защиты GFIC, WarmlyYours включает в термостат встроенный прерыватель GFIC. Система отключит его, если вы добавите выключатель GFIC на панель.

Термостат WarmlyYours является программируемым, поэтому вы можете выключать систему, когда она не используется. Если вы запрограммируете полы на 6 утра, термостат узнает, сколько времени потребуется для достижения желаемой температуры, и предвидит это для поджаренного пола, когда вы встаете, что, возможно, является главной среди причин, по которым люди очарованы теплыми полами.

__________________________________________________________________________

Фернандо Пажес Руис — строитель и сертифицированный ICC инспектор по жилым домам, занимающийся разработкой норм и правил.

Установка лучистого теплого пола – Как установить лучистое отопление пола дома

Дома, построенные после 1950 года или около того, обычно отапливаются либо горячим воздухом, продуваемым через воздуховоды, либо горячей водой, нагнетаемой через нагреватели плинтуса. В старых домах часто стоят чугунные радиаторы, которые вырабатывают тепло с помощью пара или горячей воды.

Все эти системы при надлежащем техническом обслуживании обеспечивают достаточную работу по поддержанию тепла и уюта в наших домах в течение всей зимы. Тем не менее, никто не может конкурировать, если вы решите установить теплый пол.

Подпишитесь на Pop Mech Pro, чтобы найти больше отличных практических проектов! 🛠

Как следует из названия, теплый пол обогревает пол, а не воздух в помещении. В результате система поддерживает равномерную постоянную температуру во всем помещении, при этом отсутствуют холодные и горячие точки, характерные для систем с принудительной подачей горячего воздуха, плинтусных обогревателей и радиаторов.

Я могу засвидетельствовать, что, когда ваши ноги теплые, все ваше тело чувствует тепло, так как в моем доме есть и пол с подогревом, и плинтусы с горячей водой. И лучистое тепло пола — один из старейших и наиболее эффективных способов отопления дома: он был впервые разработан древними римлянами более 2000 лет назад.

Связанная история

10 простых проектов, когда вы застряли дома

Излучающее тепло можно укладывать практически под любой тип пола, но особенно хорошо он подходит для плотных каменных полов, таких как литой бетон, терраццо, а полы покрыты керамогранитом или каменной плиткой. Эти толстые твердые поверхности отлично поглощают, а затем излучают (выделяют) тепло в помещение.

Вот основная информация о том, что вам нужно знать, прежде чем пытаться установить систему напольного отопления.

Две основные системы

В то время как римляне использовали дрова для обогрева каменных полов наверху, сегодняшние системы лучистого обогрева пола немного сложнее. Два основных типа лучистого теплого пола включают водяной и электрический.

Водяные системы состоят из котла, производящего горячую воду, которая затем прокачивается по ряду труб, установленных под чистым полом. Электрические системы лучистого тепла используют серию проводов, соединенных с электрической цепью, для производства тепла, которое нагревает пол. Каждая система управляется настенным термостатом.

Здесь я объясню свой процесс установки электрической системы лучистого отопления в ванной комнате до укладки плитки на фанерный черный пол. И чтобы упростить работу, я купил электрический коврик с лучистым теплом, который был предварительно подключен и готов к установке. Это не только самая быстрая, простая и доступная система лучистого тепла, но и наиболее удобный тип установки своими руками.

Системы лучистого теплого пола

Электрическая система теплого пола HeatTech

$ 195 по адресу Amazon

Электрический радиальный радиальный напольный напольный напольный напольный

Подготовка чернового пола

Перед установкой электрического коврика с подогревом пола необходимо выполнить небольшую подготовительную работу, но она выполняется довольно быстро. Начните отключать унитаз и выносить его из комнаты. Затем снимите молдинги плинтуса по периметру комнаты и снимите старое напольное покрытие, чтобы обнажить фанерный черновой пол. Если вы обнаружите какое-либо повреждение от воды, вырежьте поврежденный участок и залатайте его новой фанерой.

Установка цементной подложки

Чтобы создать прочную основу для плитки, покройте основание цементной подложкой. Начните с смешивания порции стандартного серого модифицированного латексом жидкого раствора. Нанесите немного раствора на черновой пол и используйте гладкий (без насечек) край ¼-дюймовой шпаклевки. зубчатый шпатель для распределения раствора по фанере. Затем используйте ¼ дюйма. зазубренный край шпателя, чтобы разгребать раствор, создавая ряд гребней.

Установка излучающего теплового мата

Электрические нагревательные маты обычно укладывают на слой раствора, покрывают дополнительным раствором, а затем плитку сразу же укладывают на место. Однако для этой установки я добавил шаг, чтобы улучшить характеристики лучистого обогрева пола: нагревательный мат был помещен в раствор, а затем оставлен для отверждения на ночь. На следующее утро я залил мат самовыравнивающейся подложкой, которая представляет собой просто очень жидкий, водянистый цемент. После того, как подложка высохнет, плитку заделывают раствором. Теперь этот дополнительный шаг занимает немного больше времени, но дополнительный слой цемента, обеспечиваемый самовыравнивающейся подложкой, создает идеально гладкую, ровную поверхность для укладки плитки и обеспечивает немного больше тепловой массы для излучения тепла. Вот шаги по установке теплового мата:

Смешайте немного серого модифицированного латексом жидкого раствора и нанесите его на подложку с помощью ¼ дюйма. зубчатым шпателем, но распределите раствор ровно на половину нагревательного мата. Положите мат в раствор, стараясь не раздавить электрические кабели, вплетенные в гибкий мат. Используйте резиновую терку, чтобы вдавить нагревательный мат в раствор. Обязательно выдавите все пузырьки воздуха и разгладьте все морщинки. Аккуратно сложите вторую половину нагревательного мата поверх первой половины, распределите раствор по подложке и вдавите мат в раствор с помощью терки для раствора.

Затем канцелярским ножом сделайте небольшую щель в нагревательном мате и протяните металлический датчик пола, прикрепленный к мату. Вдавите зонд в раствор, убедившись, что он не касается ни одного из электрических кабелей, вплетенных в мат. Если это произойдет, он отправит неправильные показания температуры на термостат. Дайте раствору высохнуть в течение ночи.

10 вещей, которые необходимо учитывать перед установкой электрической системы обогрева пола

Опубликовано: 14 сентября 2021 г., 6:12 утра
Категория: Новости

Если вы планируете установить электрическую систему подогрева пола при следующем ремонте, обновлении комнаты или строительстве нового дома, вам необходимо учитывать некоторые ключевые моменты. чтобы убедиться, что вы можете установить теплый пол с подогревом.

В каких частях дома вы хотите электрический теплый пол? Вам не обязательно устанавливать его во всей собственности, вы можете выбрать ключевые комнаты для вашего прикосновения тепла и роскоши, чтобы вы могли легко управлять своим бюджетом на разработку. Вы можете разместить его только в главной ванной комнате и ванных комнатах в доме или распространить на прачечную или даже жилые помещения, чтобы смотреть телевизор в теплом комфорте.
Используете ли вы систему электрического теплого пола в качестве основного источника обогрева помещения или просто хотите иметь хорошие теплые полы? Это будет определять необходимое покрытие пола и, следовательно, размер обогревателя, который вам нужно будет установить. Это отличный способ управлять своим бюджетом, так как вам не нужно обогрев от стены до стены, и мы этого тоже не рекомендуем.
Уточните у своего электрика, достаточно ли у вас электрических цепей и находятся ли они на защитном выключателе. Возможно, вам придется установить дополнительные цепи на предохранительных выключателях для запуска отопления и включить их в свой бюджет. Вы можете запустить несколько обогревателей в комнате, если у вас есть большое пространство с одним и тем же контуром и термостатом. Нагреватели будут использовать от 0,57 до 6,52 ампер, поэтому вам нужно будет поработать со своим электриком, чтобы убедиться, что у вас есть мощность, чтобы установить его.
Какое напольное покрытие вы будете укладывать? Если вы укладываете плитку, вам нужно будет выполнить всю подготовку плитки, а нагреватель будет установлен непосредственно перед укладкой плитки. Во влажных помещениях это делается сразу после гидроизоляции. Для коврового напольного отопления вам необходимо получить слой ковра для установки подложки и дать время для установки отопления, прежде чем ковер будет уложен сверху. Что касается напольных досок, вам необходимо проконсультироваться с производителем напольных досок о наилучшем способе установки отопления. Как правило, рекомендуется прокладывать нагревательные кабели в очень тонкую стяжку для укладки под половицы.
Какой толщины система подогрева пола, которую вы хотите установить? Это может повлиять на уровень пола от 2 мм до 50 мм. Теплый пол Speedheat имеет толщину 1,5 мм, поэтому вам не нужно беспокоиться об изменении высоты пола, чтобы приспособиться к напольному отоплению.
Включите это в свой план проекта развития, поскольку вам необходимо упорядочить работу, чтобы свести к минимуму возможность повреждения вашего отопления до укладки пола. Вы хотите убедиться, что ваше отопление установлено как можно ближе к укладываемому полу. Это сводит к минимуму риск повреждения системы.
Каковы затраты на эксплуатацию системы и как вы будете управлять этим в рамках текущего бюджета. Используемая система напольного отопления влияет на затраты, которые вы понесете, чтобы обогреть свои комнаты. Как быстро он будет нагреваться, должен ли он работать все время, можете ли вы запрограммировать термостат для контроля температуры нагрева и продолжительности его работы?
Если вы не можете установить систему отопления в своей комнате, что может произойти по ряду причин, вы не должны пропустить. Вы можете использовать то, что мы называем приятелем-ковром, это электрическая система обогрева под ковриком, которая подключается к стандартной розетке. Это как электрическое одеяло для вашего ковра.
Ваш выбор термостата, нужен ли вам термостат, который работает с домашней автоматикой, или вам нужны термостаты с поддержкой Wi-Fi или термостаты с сенсорным экраном, которые легко программировать, чтобы вы могли максимизировать тепло, когда вам это нужно, и контролировать свои расходы на электроэнергию. Ознакомьтесь с этой статьей о отличных способах управления расходами на отопление https://www.realestate.com.au/lifestyle/9-tips-to-save-on-heating-costs-this-winter/
Вы имеете дело с авторитетная фирма с качественным продуктом, квалифицированными электриками и комплексной страховкой для вашей установки с большим опытом? Существует множество продуктов и поставщиков для систем отопления, поэтому обязательно узнайте об их истории и опыте работы с системой, которую вы решили установить.

Ремонт — это волнующее время, поскольку вы можете воплотить в жизнь свое видение своего дома. Пол с подогревом — это роскошное дополнение к вашему дому, но на самом деле оно не является чем-то недосягаемым и должно быть на первом месте в списке соображений, чтобы сделать ваш дом вашим домом.

Что удержало вас от рассмотрения напольного отопления в вашем ремонте ?
Часто задаваемые вопросы по установке системы электрического обогрева пола
Стоимость системы электрического обогрева пола?
Наши наборы расходных материалов начинаются всего от 200 долларов США вкл. НДС. Наша поставка и установка начинается от $ 500,00 вкл. НДС.
Как скоро я смогу включить систему после установки?
Для систем обогрева плитки необходимо подождать 7 дней, пока клей и затирка высохнут, прежде чем включать новую электрическую систему обогрева пола. Для обогрева ковра вы можете включить его, как только ковер будет установлен поверх нагревателя.
Водонепроницаемы ли нагреватели?
Да, обогреватели водонепроницаемы. Они даже тестируются в водяных банях как часть их производства, чтобы убедиться, что они безопасны для установки в ванных комнатах, прачечных и других влажных помещениях дома.
Какая подготовка пола требуется?
Это зависит от того, в какой комнате вы будете устанавливать систему электрического теплого пола. Для ванных комнат или влажных помещений необходимо провести гидроизоляцию и высушить. Для других областей, которые будут облицованы плиткой, вам нужно подмести их и подготовить к облицовке плиткой. Отопление отключают непосредственно перед укладкой плитки. Для обогрева ковра вам необходимо установить подложку, а систему обогрева установить поверх подложки непосредственно перед укладкой ковра поверх.
Статьи по теме
Представляем термостат с сенсорным экраном MCD5
Теплые ноги в ванной
Speedheat в доме будущего
Cost to Install Radiant Floor Heat
July 2022
Item details Qty Low High
Electric Radiant Floor Heating Cost
Non-discounted retail pricing for: 120V dual проволочный (низкий ЭДС) теплый пол мат. Устанавливайте под кафельными/каменными/кирпичными полами или на самонивелирующемся растворе под виниловыми, деревянными и ламинатными полами. Количество включает типичные излишки отходов, материалы для ремонта и местную доставку. 134 квадратных фута 428,23 долл. США 563,91 долл. США
Работы по установке теплого пола, базовые
Основные работы по установке теплого пола в благоприятных условиях. Разметка электрических матов и электрических соединений. Закрепите мат и нанесите ровный, гладкий слой раствора вокруг нагревательного мата. Предполагается существующая электрическая цепь. Включает планирование, приобретение оборудования и материалов, подготовку и защиту территории, настройку и уборку. 134 квадратных фута 428,23 долл. США 563,91 долл. США
Работы по монтажу теплоизоляционных полов . 134 квадратных фута 428,23 долл. США 563,91 долл. США
Неиспользованные минимальные трудозатраты
Остаток минимальной оплаты труда за 2 часа, который можно применить к другим задачам.
Totals – Cost To Install Radiant Floor Heat
Average Cost per Square Foot

Custom Калькуляторы со списками Homewyse
Специалисты по обслуживанию: создайте многоразовое приложение для оценки, которое на 100% адаптировано для вашего бизнеса . Начните с шаблона или создайте свой собственный (бесплатно; требуется регистрация учетной записи):
Для базового проекта с почтовым индексом 47474 и площадью 125 квадратных футов стоимость установки лучистого теплого пола начинается от 9,41–11,74 долларов США за квадратный фут*. Фактические затраты будут зависеть от объема работы, условий и опций.
Для оценки стоимости вашего проекта:
1. Установите почтовый индекс проекта Введите почтовый индекс места, где нанимается рабочая сила и закупаются материалы.
2. Укажите размер и параметры проекта Введите количество «квадратных футов», необходимое для проекта.
3. Пересчитать Нажмите кнопку «Обновить».
ПРИМЕЧАНИЕ: *Введите общую площадь обработанной поверхности И площадь любых отверстий, окруженных обработанной поверхностью.

Затраты на единицу продукции: как профи оценивают
В отличие от других веб-сайтов, которые в прошлом публикуют цены на несвязанные вакансии, Homewyse создает актуальные оценки на основе текущих затрат на единицу продукции . Метод Unit Cost обеспечивает высокую точность за счет использования местоположения, деталей и опций для уникальных требований каждой работы. Подрядные, торговые, проектные и ремонтные предприятия полагаются на Unit Cost метод прозрачности, точности и справедливой прибыли.

Стоимость установки системы лучистого теплого пола – примечания и общая информация
Эти оценки относятся к ОСНОВНЫМ работам, выполняемым в пригодных для эксплуатации условиях квалифицированными специалистами с использованием материалов СРЕДНЕГО УРОВНЯ. Работа, не упомянутая на этой странице, и/или работа с участием мастера, высококачественных материалов и авторского надзора приведет к БОЛЕЕ СТОИМОСТИ! Ознакомьтесь с полным ассортиментом электрических напольных обогревателей, новыми вариантами работ по установке и ценами на материалы здесь.
Эти оценки НЕ заменяют письменные котировки от профессионалов торговли. Homewyse настоятельно рекомендует вам обращаться к уважаемым профессионалам для точной оценки необходимой работы и затрат на ваш проект, прежде чем принимать какие-либо решения или обязательства.
Смета включает:
Затраты на местную доставку материалов/оборудования и транспортировку поставщика услуг к месту работы и обратно.
Затраты на подготовку рабочего места для установки электрического обогреваемого пола, включая затраты на защиту существующих конструкций, отделки, материалов и компонентов.
Время установки рабочей силы, время мобилизации и минимальные почасовые платежи, которые обычно включаются в небольшие работы по установке электрических обогревающих полов.
Смета расходов не включает . НЕ включает:
Затраты на демонтаж, перемещение, ремонт или модификацию существующих каркасных, облицовочных, ОВКВ, электрических и водопроводных систем или приведение этих систем в соответствие с действующими строительными нормами.
Затраты на испытания и восстановление опасных материалов (асбест, свинец и т. д.).
Накладные расходы генерального подрядчика и надбавка за организацию и надзор за установкой электрического теплого пола. Добавьте от 13% до 22% к общей стоимости выше, если генеральный подрядчик будет контролировать этот проект.
Налог с продаж материалов и принадлежностей.
Плата за разрешение или инспекцию (или ее часть), требуемая вашим местным строительным отделом для вашего общего проекта.

Каталожные номера – Установка электрического обогрева пола
Данные о продуктах и расходных материалах: Lowes Flooring Products and Supplies Lowes, июль 2022 г., веб-сайт
Данные о продуктах и расходных материалах: Home Depot Floors and Supplies Home Depot, июль 2022 г., веб-сайт
Данные о продуктах и расходных материалах: Menards Flooring and Supplies Menards, июль 2022 г., веб-сайт
Данные о продуктах и расходных материалах: Fast Floors Floors and Supplies Fast Floors, июль 2022 г., веб-сайт
Данные о продуктах и расходных материалах: BuildDirect Flooring and Supplies BuildDirect, июль 2022 г., веб-сайт
Руководство по реабилитации HUD PATH, том 5: перегородки, потолки, полы и лестницы, Департамент жилищного строительства и городского развития США, Управление разработки политики и исследований, март 2011 г. , редакция
Домохозяйство 1-2-3: Совет эксперта от The Home Depot Homer, TLC, июль 2022 г., редакция, ISBN 696213273
Руководство по восстановлению HUD PATH, том 5: перегородки, потолки, полы и лестницы, Департамент жилищного строительства и городского развития США, Управление разработки политики и исследований, март 2011 г., редакция
Заработная плата и затраты на оплату труда: Книга затрат на строительство CPWAR Центр строительных исследований и обучения, июль 2022 г., персонал
Данные о расходах на проект: Harvard University JCHS Homeowner Expenditures Гарвардский университет, июль 2022 г., веб-сайт
Управление бюджетом на установку электрического обогреваемого пола
Эта инфографика освещает решения и проблемы на объекте, которые могут вызвать большие отклонения в стоимости типичного бюджета на установку электрического обогревающего пола.

Найм местных специалистов
Наше БЕСПЛАТНОЕ руководство по найму поможет вам разумно нанять специалистов, получить качественное мастерство и понять справедливые цены для вашего конкретного проекта.
Сделайте Homewyse лучше
Мы активное сообщество, которое ценит ваш вклад. Итак, дайте нам знать – мы удовлетворили ваши потребности? как мы можем улучшить этот сайт? Ваши комментарии и обмен очень ценятся!
Присылайте свои отзывы или вопросы.
Сохранить и поделиться Homewyse в социальных сетях с помощью кнопок ниже:

Советы по установке нагревательной проволоки — оригинальные маты RPM
от rpmmats | 19 сентября 2015 г. | Блог
В этой теме я дам несколько полезных советов для успешного проекта по установке электрического лучистого нагрева. Если у вас есть какие-либо вопросы по этой теме, пожалуйста, свяжитесь со мной напрямую.

Свяжитесь с нами

Советы по успешной установке нагревательной проволоки
Прежде чем обсуждать эту тему, я хочу вкратце рассказать, как я приобрел знания об успешной установке нагревательной проволоки. Более 20 лет в качестве побочного бизнеса в Западном Вашингтоне я занимаюсь поиском и устранением неисправностей и диагностикой электрических нагревательных проводов в полу, которые каким-то образом были повреждены в процессе установки. Используя электрическое испытательное оборудование, определитель места повреждения и тепловизионную камеру, я могу определить точное место повреждения провода.
За это время я почти все повидал. Я говорю «в значительной степени», потому что как только я думаю «я все это видел», кто-то появляется и повреждает провод так, как я никогда раньше не видел. Кажется, что это непрерывный процесс составления списка того, что можно и чего нельзя делать. Совет, который я предлагаю, охватывает наиболее частые проблемы, с которыми я сталкивался при выполнении этой диагностики, и надеюсь, что он поможет вам в успешной установке нагревательного провода для пола.
Для тех из вас, кому просто нужна версия с краткими советами, вот она:
Возьмите цифровой мультиметр и проверьте нагревательный провод, прежде чем доставать его из коробки.
Получите звуковой монитор и подключите его к проводам нагревательного провода.
Убедитесь, что секция «холодный ввод» и «концевое соединение» установлены в полу и уложены прямо.
Никогда не используйте гвозди или скобы для крепления нагревательного провода к полу.
Никогда не обрезайте нагревательную проволоку, чтобы сократить ее покрытие.
Никогда не пересекайте нагревательную проволоку.
Не забудьте установить датчик/датчики термостата.
Никогда не сверлите пол, чтобы прикрепить что-либо к полу или снять плитку, не зная точного расположения нагревательных проводов. Прочтите подробные советы, чтобы узнать, как легко это сделать.
Никогда не проводите острым инструментом между плиточными швами, чтобы удалить цементный раствор.
Перед укладкой пола всегда делайте подробные фотографии схемы установки нагревательной проволоки.
Если вы устанавливаете отделку деревянного основания и крепите ее гвоздями, помните о электрических проводах, идущих к термостату, и не забивайте гвоздь в отделку рядом с этим местом.
Для получения более подробной информации о советах, перечисленных выше, читайте далее.
Установка провода обогрева пола – шаг за шагом
1. Подготовьте необходимые инструменты
Для начала самым важным инструментом, который вам понадобится, является цифровой мультиметр (примеры показаны здесь). Обычный мультиметр с ручным управлением вполне подойдет. Их можно купить в любом магазине товаров для дома или в магазине электротоваров. Средняя стоимость тестера приличного качества должна составлять около 15–20 долларов. Я бы посоветовал избегать счетчиков, которые стоят 5-10 долларов, так как я считаю их ненадежными. Если у вас есть какие-либо технические вопросы относительно того, как настроить и использовать счетчик, не стесняйтесь обращаться ко мне.
Другим инструментом, который я бы посоветовал использовать, является монитор сигналов тревоги, подобный показанному здесь примеру, однако это скорее удобный инструмент, чем необходимость. Он дает немедленный звуковой сигнал, если провод был скомпрометирован.
Теперь, когда у вас есть инструменты, давайте начнем. Во-первых, прежде чем вы достанете нагревательный провод из коробки, вам нужно будет провести тест сопротивления с помощью мультиметра. Это должно подтвердить, что производитель поставил вам правильно изготовленный провод. Это случается не очень часто, однако, как и любой товар на рынке, вы можете получить бракованный. Вы хотите проверить между двумя проводами нагревательного элемента и проводом заземления каждый провод отдельно.
Вы также можете проверить нагревательную проволоку после укладки на пол, затем еще раз перед нанесением выравнивающего цемента, а затем еще раз перед укладкой готового пола. Все это тестирование может показаться излишним, и в зависимости от скорости установки оно вполне может быть таковым. Однако, если вы покинете проект, вы можете не знать, кто растоптал ваш только что проложенный провод или повредил ли острый металлический шпатель провод во время процесса выравнивания цемента. Это две проблемы, которые устранит использование матов RPM. По техническим вопросам относительно надлежащего тестирования, пожалуйста, свяжитесь со мной.
2. Узнайте, как изготавливается проводная система
Прежде чем вы начнете свой проект, я просто хочу кратко рассказать о том, как производится большинство проводных систем. Начальный участок проводной системы часто называют «холодным выводом». Это сегмент, который проходит от пола до термостата на стене. Обычно они состоят из трех проводов, два из которых подключены к нагревательным элементам, а один является заземляющим проводом.
Далее идет соединение холодного провода. Это область, где производитель прикрепляет провода холодного ввода к проводам нагревательного элемента. Обычно это обозначается термоусадочной трубкой от 3 до 6 дюймов, которая больше в диаметре, чем провода по обе стороны от нее, из-за соединений под ней. Следующими на очереди являются провода нагревательного элемента или также называемые проводами сопротивления. Это провода, которые выделяют тепло при включении электричества. Провода сопротивления проходят до конца системы проводов и заканчиваются на «концевом сращивании».
Концевое соединение — это место, где производитель соединяет два провода сопротивления, чтобы замкнуть цепь. Причина, по которой я хотел разобрать проводную систему, заключалась в том, чтобы обратиться к двум самым слабым местам большинства проводных систем, «сращиванию холодных проводов» и «концевому сращиванию». Важно, чтобы соединение холодного ввода было установлено в полу и уложено прямо.
Возможно, потребуется вырезать секцию пола, чтобы приспособить этот стык большего диаметра. Горячий клей хорошо удерживает место соединения. Если вы не установите соединение в пол и не уложите прямо, оно может изогнуться до такой степени, что может разорвать соединения производителя при протягивании холодных проводов через кабелепровод, идущий к термостату. Это справедливо и для конечного соединения. Не сгибайте, кладите прямо и приклеивайте горячим клеем.
3. Чего следует избегать при установке провода лучистого обогрева
Далее, и одной из наиболее распространенных проблем является использование гвоздей или скоб для крепления провода к полу. НИКОГДА не используйте гвозди или скобы для удержания провода на месте. Даже если нагревательная проволока не была физически повреждена при использовании гвоздя или скобы, если проволока слишком сильно зажата или сжата, это может привести к увеличению электрического тока в этом месте (местах) и вызвать замыкание на землю в проводной системе. Это может привести к срабатыванию термостата для защиты провода.
Мне часто задают вопрос: «Если у меня слишком много провода на конце, могу ли я обрезать провод, чтобы укоротить его, и сделать новое соединение концов?» Ответ просто «нет». Производители используют различное сечение проволоки в зависимости от длины проволоки. Если вы перережете провод, рассчитанный на электрическую мощность определенной длины, со временем провод может не справиться с электрической нагрузкой и может перегореть.
Свяжитесь со мной, если вам нужна помощь с подключением провода, который вы приобрели для вашего проекта, к отапливаемой зоне. Если вы заказали слишком много, возможно, я ничем не смогу помочь с этой проблемой. Важно знать, что у вас есть правильный размер провода, прежде чем размотать провод и установить его на пол, так как большинство дистрибьюторов могут не принять обратно размотанный провод.
Следующее обстоятельство случается очень редко, но стоит упомянуть. Никогда не пересекайте нагревательный провод через саму себя. Две точки контакта будут генерировать слишком много тепла в одном месте и, скорее всего, прогорят сами по себе и вызовут отказ. Так что, если вы не спланировали свой макет должным образом, и вы пришли к перекрестку, где единственным выходом будет пересечение нагретого провода с самим собой, вам придется начинать заново и переделывать свой макет.
Не забудьте установить провод зонда датчика термостата после укладки нагревательного провода и перед покрытием напольным покрытием. Я говорю об этом, потому что большинство производителей включают датчик датчика в коробку с термостатом, который не устанавливается до тех пор, пока не будет установлен нагревательный провод и пол. Как звучит эта старая поговорка, о да, «с глаз долой, из сердца вон». К тому времени уже слишком поздно, ну, не совсем, но потом будет очень больно устанавливать.
Я бы также настоятельно рекомендовал положить в пол второй датчик одновременно с первым. Это случается не очень часто, но они могут выйти из строя. Единственный способ исправить это — вернуться к работе, разбить плитку и прорезать еще один канал в растворе, чтобы положить еще один зонд, и надеяться, что вы не заденете нагревательный провод во время этого процесса. Если вы установите два одновременно и подключите их оба к коробке термостата, подключив только один, а другой оставив в распределительной коробке неподключенным, если один когда-либо выйдет из строя, просто отсоедините и подключите другой, и вы снова в бизнес.
4. Установка теплых полов и водопроводных труб
Еще одна частая проблема, связанная с поврежденным нагревательным проводом, – это процесс сверления пола для крепления чего-либо к поверхности или сквозного сверления пола для водопроводных труб. Некоторые распространенные навесные элементы включают в себя; дверные упоры, двустворчатые двери (имеет кронштейн, который необходимо прикрепить к полу), и самая распространенная проблема — это основания унитаза и монтажные блоки для унитаза.
Если вы пользуетесь унитазом в традиционном стиле, каким они пользовались последние несколько десятилетий, то это вас не беспокоит. Единственная забота при использовании этого типа унитаза — держать провод на минимальном рекомендуемом производителем расстоянии от воскового кольца. Если вы пользуетесь одним из унитазов нового дизайна, то это вас обеспокоит. Многие из этих новых унитазов имеют «монтажные основания», которые необходимо механически прикрепить к поверхности вашего пола. Кроме того, некоторые унитазы настолько длинные спереди, что их нужно фиксировать на «переднем монтажном блоке», который также крепится механически. Я не буду вдаваться в подробности того, как они крепятся, а лишь скажу, что ознакомьтесь с инструкцией производителя унитаза о том, как правильно установить ваш новый унитаз. Если вы знаете, что собираетесь использовать туалет такого типа, обязательно сообщите своему установщику нагревательных проводов, что нужно планировать в отношении прокладки проводов.
Если какие-либо из этих элементов необходимо установить после установки нагревательной проволоки, у вас есть несколько вариантов. Первый вариант заключается в том, чтобы рассчитать шансы на попадание в провод диаметром примерно 1/8″ и расстоянием от 2″ до 4″ друг от друга в зависимости от вашей планировки, а затем спросить себя: «Повезло ли мне сегодня». Я могу сказать вам из личного опыта, что многим людям не повезло в этом отношении, и они заплатили цену за эту ошибку.
Теперь все эти проводные системы подлежат ремонту, если вы повредите провод во время этого процесса. Однако имейте это в виду, вам, возможно, придется заплатить подрядчику по укладке плитки за удаление, замену и повторную затирку пола. Затем, если у вас есть специалист по диагностике, такой как я, в вашем районе, чтобы устранить неполадки в фактическом поврежденном месте, будьте готовы заплатить немалые деньги за наши услуги. Наконец, в большинстве районов страны ремонт тепловых проводов должен выполняться лицензированным электриком, и это тоже недешево. Второй вариант, который я настоятельно рекомендую использовать, — это купить «тепловой лист». Они представляют собой 12-дюймовый квадратный жидкокристаллический лист (LCS), который меняет цвет при нагревании. Вы можете купить один ЗДЕСЬ. Вы хотите приобрести модель № LCS-77 по цене 25 долларов в настоящее время.
Наилучший способ использования LCS — начать с отключенной системы обогрева и иметь холодный пол. Затем уложите лист LCS в области, которую вы планируете сверлить. После этого включите систему нагревательных проводов и подождите, пока на листе появятся «линии» нагревательных проводов. Вот и все, теперь вы точно знаете, где ваши провода под полом, чтобы иметь правильный план атаки, чтобы успешно сверлить, не задев нагревательный провод. Вы должны начать с холода, потому что, как только пол нагреется до полной температуры, лист LCS больше не сможет различать горячую и холодную области, так как на LCS будет один однородный цвет.
В некоторых случаях у вас может не быть возможности сверлить в другом месте, кроме того места, где под полом проходит провод. Такие предметы, как дверные упоры, у вас есть некоторая гибкость в отношении того, где их можно установить. Тем не менее, крепления для унитаза очень специфичны в отношении того, где их нужно будет просверлить. В этом случае, если нет других доступных вариантов, я бы предложил снять пол и перенаправить провод, чтобы избежать места сверления. Выполните те же действия, чтобы найти расположение проводов перед удалением плитки. Отметив расстояние между проводами на соседней плитке, вы можете избежать ударов по проводу зубилом в процессе удаления.
Еще одной распространенной ошибкой, допускаемой в процессе укладки нагревательной проволоки, является использование острого инструмента, например, канцелярского ножа, для очистки затвердевшего раствора между плитками. Если это необходимо сделать, используйте что-то мягкое, например, ткань или губку, или что-то тусклое, например, старый шпатель для полей с изношенными краями.
Перед укладкой пола всегда делайте подробные фотографии схемы установки нагревательной проволоки. Иногда эта информация может быть полезна для определения места повреждения провода. Наиболее важной частью является получение подробного изображения места конечного соединения. Причина в том, что если провод поврежден в заводском концевом соединении, может быть очень сложно диагностировать это конкретное место нагревательного провода. В этой секции могут использоваться пластиковые соединители и наполнители для защиты конца и затруднения поиска и устранения неисправностей диагностическим оборудованием.
Наконец, если вы устанавливаете деревянную обшивку основания и крепите ее гвоздями, помните о электрических проводах, идущих к термостату, и не вбивайте гвоздь в обшивку рядом с этим местом. Во многих штатах требуется использование кабелепровода для прокладки холодных проводов и проводов датчика термостата к распределительной коробке термостата. Использование металлического кабелепровода защитит провод от повреждения гвоздями, однако металлический кабелепровод может иметь острую кромку внизу после того, как он будет обрезан по размеру. Этот острый край не рекомендуется использовать против холодных проводов. По этой причине многие установщики предпочитают использовать пластиковый кабелепровод, который является гораздо более безопасной альтернативой, но его можно проткнуть длинным гвоздем. Чтобы быть в безопасности, не пробивайте гвоздь через деревянную основу где-либо рядом с точкой ввода холодных проводов в стене.
Нужна помощь с установкой нагревательной проволоки? Свяжитесь сегодня!
Я надеюсь, что вы нашли этот совет полезным для успешной установки системы обогрева. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной в любое время. Помните, что, за исключением сверления отверстий в полу, использование матов RPM значительно уменьшит или устранит многие неисправности или проблемы, которые могут возникнуть в процессе установки нагревательного провода, а также сделает его настолько простым, что это может сделать каждый!

Свяжитесь с нами

Статьи по теме
Эксплуатационные расходы электрической системы обогрева пола
Сравнение матов RPM® и нагревательных проводов Schluter® Ditra
5 причин, по которым вам следует установить систему лучистого отопления в вашем доме90 7 9008

Стоит ли покупать теплые полы?
Мы нашли три фактора, которые помогут определить, являются ли полы с подогревом достойным вложением в ваш дом.
1 Вы строите новый дом или делаете капитальный ремонт? Если вы можете ответить «да» на этот вопрос, то, скорее всего, это лучшее значение. Причина в том, что полы с подогревом дороги в установке, а если вы строите новый дом, то это более рентабельно.
2 Комфорт превыше всего? Если да, то подавляющее число домовладельцев с полами с подогревом сообщают, что у них выше чувство комфорта. Да потому что можно ходить босиком и ноги никогда не мерзнут.
3 У вас есть проточный водонагреватель? Если да, то вы можете добавить свои полы с подогревом к этой системе, и вы сможете обогревать свой дом, водонагреватель и даже свою гидромассажную ванну с помощью одного и того же мгновенного водонагревателя.
Отопление помещений претерпело значительные изменения на протяжении многих лет. То, что когда-то было ограниченной технологией, теперь предлагает домовладельцам множество вариантов. Если у вас есть центральная система отопления, вентиляции и кондиционирования воздуха, вполне вероятно, что вы уже рассматривали, если еще не использовали, некоторые дополнения, такие как лучистое отопление полов. Полы с подогревом могут быть чем-то вроде роскоши для некоторых, но это имеет больше смысла, если вы живете в районе страны с морозным и отрицательным зимним климатом.
Чтобы обеспечить всесторонний комфорт, вам нужно не только обеспечить комфортную температуру воздуха, но и такую же температуру полов. Представьте, что вы просыпаетесь среди ночи только для того, чтобы ступить на ледяной пол?
Что такое система подогрева пола?
В этой инновационной системе отопления дома используются трубы, установленные под полом для равномерного распределения тепла. Это эффективный и экономичный способ обогрева. Полы с подогревом не только удобны, но и обладают лучшими эстетическими качествами, поскольку механизм незаметен.
Если вы планируете установить полы с подогревом, убедитесь, что вы нанимаете подрядчика, имеющего опыт в этой области. Не все подрядчики HVAC специализируются на системах напольного отопления.
Как работает электрический подогрев пола?
Электрический обогрев пола работает с использованием пластиковых матов, проводящих тепло, содержащих электрические нагреваемые змеевики. Эти катушки представляют собой провода сопротивления, изготовленные из меди или нихрома с водостойкой полимерной оберткой. Чтобы представить механизм, представьте внутреннюю часть большого электрического одеяла.
Для укладки электрического пола подрядчик раскатает коврик и уложит на него напольное покрытие. Электрические полы идеально подходят для отдельных комнат, потому что электричество может быть дорогим источником энергии, если его выбрать для обогрева полов всего дома.
Что касается совместимости с напольными покрытиями, полы с электронагревателем лучше всего работают с керамической напольной плиткой, но также подходят для большинства напольных покрытий, включая паркет. Поскольку электрические системы обогрева пола часто устанавливаются в помещениях, ими достаточно легко управлять с помощью одного термостата или выключателя. Время нагрева обычно занимает около 30 минут, поэтому вам нужно установить термостат как минимум за час до того, как вы собираетесь использовать комнату.
Если говорить о стоимости установки системы электрического подогрева пола, рассчитывайте потратить от 400 до 800 долларов на небольшую комнату. Хотя вы можете сделать установку своими руками для небольшой комнаты, вам все равно нужен электрик, чтобы проложить проводку. Для модернизации ванной, кухни или спальни с помощью этих систем вам потребуется разобрать существующий пол. Лучшее время для этого — запланировать ремонт, чтобы свести к минимуму неудобства.
Как работает система водяного теплого пола?
Другим вариантом для вашего дома является водяная система подогрева пола. Он работает путем перекачки горячей воды, поступающей из котла, в трубы, проложенные под полом. Некоторые системы водяного теплого пола имеют клапаны управления водой для регулирования температуры. По сравнению с другими системами теплого пола, водяные системы отопления являются наиболее экономичным вариантом. Поскольку это дешевле в установке и эксплуатации, вы можете установить водяную систему отопления для всего дома.
На что следует обратить внимание перед установкой обогревательных полов?
Хотя это, безусловно, отличное дополнение к любому дому, эти системы требуют много внимания. Вы должны убедиться, что система работает с правильной тепловой мощностью для обогрева полов при нужной температуре. Факторы, влияющие на тепловую мощность систем напольного отопления, включают следующее:
• Размер пола. Из этого следует только, что чем больше площадь пола, тем выше необходимая тепловая мощность. Хотя вы должны иметь в виду, что большие помещения приравниваются к большим потерям тепла. Если площадь обогреваемого пола составляет менее 80% площади помещения, система не сможет создать достаточно тепла для комфортного проживания в помещении, если только оно не будет иметь эффективного утепления.
• Тип пола и температура. Еще одним фактором, напрямую влияющим на тепловую мощность, является температура пола. Не все типы полов имеют высокую теплопроизводительность, поэтому тепловая мощность также зависит от типа выбранного вами напольного покрытия. Твердые материалы, такие как керамическая плитка и природный камень, такой как гранит, обладают отличной теплопроводностью. Эти материалы имеют более высокую теплопроизводительность и могут нагреваться до 29+°C. Более мягкие напольные материалы, такие как дерево, винил и линолеум, обладают плохой теплопроводностью. Эти материалы можно нагревать только до 27°C. Если вам требуется более высокая тепловая мощность, вам также необходимо рассмотреть материал для пола с более высокой теплопроводностью.
• Тип термостата. Системы напольного отопления, управляемые термостатом, используют датчик пола для измерения температуры. Точность термостата также может влиять на тепловую мощность полов с подогревом. Если термостат имеет плохой контроль или датчики расположены неправильно, это может привести к перегреву или недогреву, что может привести к повреждению пола. Насколько это возможно, вы должны инвестировать в высококачественный термостат для управления подогревом пола.
• Изоляция пола. Для увеличения теплоотдачи можно также добавить изоляцию, установленную под нагревательными элементами. Без изоляции тепло, выделяемое системой, будет уходить под пол, а не подниматься вверх, как предполагалось. Эти потери тепла приведут к повышенному потреблению энергии и неэффективной теплоотдаче.
• Мощность системы отопления. Максимальная мощность, необходимая для системы обогрева пола, измеряется в ваттах на квадратный метр. Для современного дома с хорошей теплоизоляцией полы с подогревом требуют мощности от 65 до 85 Вт/м² для получения желаемой тепловой мощности.
• Помещения со стационарными светильниками. Системы теплых полов, устанавливаемые в ванных комнатах со стационарными светильниками, означают, что меньшая площадь пола оборудуется подогревом. Это повлияет на теплоотдачу; следовательно, большая часть площади пола должна быть покрыта теплым полом.
Эти факторы должны быть соответственно обсуждены с подрядчиком, которого вы нанимаете для установки полов с подогревом. Обеспечение охвата всех этих элементов не только максимизирует тепловую мощность, но и гарантирует эффективную систему, окупающую инвестиции.
Полы с подогревом — это выгодное вложение?
Если это такое замечательное дополнение к любому дому, то почему не все дома инвестируют в него средства? Стоимость является основным фактором для домовладельцев, которые изучают этот вариант. Если у вас уже есть система центрального отопления. В среднем полы с подогревом обойдутся вам примерно в 4-6 долларов за квадратный метр пола. Добавьте к этому стоимость установки и ремонта пола.
Если вы ограничены в бюджете, вы можете рассмотреть возможность установки полов с подогревом в определенных частях дома. Они лучше всего подходят для спален, ванных комнат и кухонь? Небольшие помещения, оборудованные теплыми полами, не будут стоить дорого, и это также не приведет к значительному увеличению счетов за электроэнергию. Вы можете думать об этом как о маленьком кусочке роскоши в вашем доме.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Особенности монтажа электрического теплого пола

1. Как рассчитать длину нагревательного кабеля

2. Особенности монтажа кабеля

3. Особенности монтажа нагревательных матов

4. Преимущества покупки в ОБИ

Монтаж электрического теплого пола в бане

Нужен ли дополнительный обогрев?

Где требуется монтаж электрического теплого пола?

Тип теплого пола

Насколько безопасно применение электрического теплого пола в бане?

Монтаж электрического теплого пола цена

Ошибки при монтаже электрического теплого пола ➦ ЭлектроДруг Одесса

Ошибки при монтаже пленочного теплого пола

Остались вопросы? Звоните +38 (063) 830-98-36

Сколько стоит монтаж теплого пола электрического

Укладка теплых полов электрических своими руками с соблюдением требований безопасности. Распространенные ошибки

Виды теплых полов

Кабельные

Матовые

Инфракрасные

Стержневые

Как уложить электрический пол самому: расчеты и схемы

Расчёт материалов

Расчет шага укладки и мощности

Подготовительные работы

Блок управления

Укладка проводов

Укладка греющего кабеля

Установка термодатчиков

Подключение

Стяжка

Правила безопасности

Распространенные ошибки

Советы по установке обогреваемых полов с электроподогревом

Установка лучистого теплого пола – Как установить лучистое отопление пола дома

Связанная история

Две основные системы

Системы лучистого теплого пола

Электрическая система теплого пола HeatTech

Электрический радиальный радиальный напольный напольный напольный напольный

Подготовка чернового пола

Установка цементной подложки

Похожие статьи

Установка излучающего теплового мата

Похожие статьи

10 вещей, которые необходимо учитывать перед установкой электрической системы обогрева пола

Часто задаваемые вопросы по установке системы электрического обогрева пола

Cost to Install Radiant Floor Heat

Custom Калькуляторы со списками Homewyse

Затраты на единицу продукции: как профи оценивают

Стоимость установки системы лучистого теплого пола – примечания и общая информация

Каталожные номера – Установка электрического обогрева пола

Управление бюджетом на установку электрического обогреваемого пола

Найм местных специалистов

Сделайте Homewyse лучше

Советы по установке нагревательной проволоки — оригинальные маты RPM

Советы по успешной установке нагревательной проволоки

Установка провода обогрева пола – шаг за шагом

1. Подготовьте необходимые инструменты

2. Узнайте, как изготавливается проводная система

3. Чего следует избегать при установке провода лучистого обогрева

4. Установка теплых полов и водопроводных труб

Нужна помощь с установкой нагревательной проволоки? Свяжитесь сегодня!

Статьи по теме

Стоит ли покупать теплые полы?

Что такое система подогрева пола?

Как работает электрический подогрев пола?

Как работает система водяного теплого пола?

На что следует обратить внимание перед установкой обогревательных полов?

Полы с подогревом — это выгодное вложение?

Вам может понравится

Кладка плитки на теплый пол: Укладка плитки на электрический теплый пол

Коллекторы для теплых полов со смесительным узлом: Коллектор тёплого пола со смесительным узлом и насосом

Утеплитель на пол под стяжку: Как выбрать утеплитель под стяжку пола

Добавить комментарий Отменить ответ
