Укладка теплого пола под ламинат: виды, технология, видео

Планируя ремонт многие владельцы квартир задумываются об укладке теплого пола под ламинат. Такая система позволяет прогревать квартиру до необходимой температуры, когда этого требуют погодные условия. Практика установки системы «теплый пол» широко распространена в некоторых европейских странах, а в России данная технология только обретает популярность.

Виды теплого пола под ламинат

Укладка теплого пола под ламинат своими руками – задача сложная, но вполне выполнимая. Первое, что необходимо определить при планировании установки этой конструкции – какой вид теплого пола лучше использовать.

Существует два типа систем дополнительного обогрева квартиры:

• с использованием воды в качестве теплопроводника;
• с использованием обогревающих элементов, работающих от электричества.

Установка подогрева, конструкция которого предполагает использование воды в качестве теплоносителя, в городских квартирах производится нечасто. Это связано с техническими особенностями данного вида подогрева. В частности, теплый пол подключается либо к общедомовой системе отопления, либо к индивидуальному котлу. В первом случае есть риск повредить общедомовые коммуникации, поэтому разрешение на проведение работ получить сложно, а второй вариант возможен лишь в небольшом количестве новостроек. Кроме того, водяной теплый пол – удовольствие недешевое и сложное в монтаже.

Электрический теплый пол является наиболее приемлемым и беспроблемным вариантом для многоквартирных домов. Благодаря многообразию разновидностей, каждый хозяин жилья может найти такой вариант, который будет устраивать его как по характеристикам, так и по способу установки нагревательных элементов.

Именно электрический пол дает возможность наиболее точно регулировать температуру нагрева помещения, что выгодно выделяет этот вариант на рынке. Кроме того, если установка водяного подогрева требует проведения капитального ремонта пола, то для установки электрической системы совсем необязательно разрушать стяжку. Разумеется, производить обслуживание системы, располагающейся под ламинатом гораздо легче.

В магазинах представлены следующие виды конструкций, работающих от электричества:

• Кабельный теплый пол, представляющий собой длинный электрический кабель, устилающий поверхность комнаты с небольшим шагом. Данный вид следует выбирать в том случае, когда стоит задача провести ремонт в новостройке. В жилье с ремонтом придется избавиться от декоративного напольного покрытия и стяжки.
• Такой пол характеризуется большим сроком службы и незначительным расходом электроэнергии. Главным аргументом против установки кабельного теплого пола в квартире является вредное для человека электромагнитное поле, которое он образует. Такой эффект могут дать самые дешевые варианты данных конструкций. Поэтому, решив прогревать квартиру кабелем, нельзя экономить на материалах.
• Инфракрасный теплый пол, прогревающий помещение за счет углеродных элементов, к которым подается ток, что приводит к выделению электромагнитных волн. Это достаточно экономичный в плане потребления электроэнергии вариант, который имеет два варианта производства, отличающихся технологией монтажа.

Так, для укладки непосредственно под ламинат подойдет пленочный теплый пол, являющийся идеальным вариантом для самостоятельной работы. Под стяжку возможна установка стержневого электрического теплого пола, главное достоинство которого заключается в возможности использования системы даже при поломке одного элемента.

Подберем лучшие компании по ремонту

Согласование укладки электрического теплого пола под ламинат в квартире

Выбрав один из вариантов электрического теплого пола нужно убедиться в возможности установки данного типа конструкций в многоквартирном доме. С одной стороны, законодательство не предъявляет строгих требований к установке электрического варианта теплого пола, как это происходит в случае с водяным подогревом квартиры. Такие системы не подходят под понятие перепланировки квартиры, а потому на их монтаж не нужно получать специальных документов. Однако на практике оказывается, что лучше получить письменное согласие на выполнение этого вида работ от обслуживающей компании.

Источник: pinterest.com

Дело в том, что электроснабжение многих многоквартирных домов не предполагает наличие в квартирах подобной системы отопления, поэтому несанкционированная установка теплого пола может привести к проблемам с электричеством во всем доме. Словом, разрешение на укладку теплого пола под ламинат стоит получить по соображениям безопасности.

Подготовка к монтажу инфракрасного теплого пола

Рассмотрим подробнее самой простой вариант для самостоятельной работы – инфракрасную пленку. Сама пленка представляет собой многослойную конструкцию, включающую в себя:

• подложку, которая не проводит ток;
• углеродные полосы, обеспечивающие нагрев;
• токопроводящие медные или серебряные жилы;
• верхний защитный слой, спасающий конструкцию от повреждений и отделяющий нагревательные элементы от декоративного покрытия.

Пленка быстро нагревается и остывает, что помогает сократить расходы на электроэнергию и экстренно прогревать помещения, если похолодало внезапно. Кроме того, система нагрева совместима со всеми видами напольных покрытий. Значит, пленочный теплый пол можно купить не только в ту комнату, где планируется уложить ламинат, но и в другие помещения квартиры.

Электрическая пленка является уязвимым покрытием, ведь ее толщина составляет 0,4 мм. Работать с ней нужно крайне аккуратно. Если повредить участок покрытия, то из строя выйдет не вся поверхность, а лишь дефектная часть, но лучше не портить даже часть дорогостоящего материала во время укладки.

Перед походом в магазин за материалами необходимо рассчитать необходимое количество пленочного пола, равное площади поверхности, которую он покроет. При расчетах необходимо учитывать несколько рекомендаций:

• Не планируйте укладку теплого пола на всю поверхность комнаты. Специалисты рекомендуют отказаться от нагревания тех участков, которые будут закрыты мебелью и бытовой техникой. Прямых запретов на расположение под мебелью пленочный пол не имеет, однако перспектива отапливать шкафы и комоды кажется сомнительной.
• Отступ от стен и других источников отопления должен быть не менее 25 сантиметров.
• Поскольку пленочный теплый пол поставляется в рулонах, планировать их раскатку необходимо вдоль длинной стены, таким образом сокращая количество контактных соединений между полосами.
• Между полосами должно соблюдаться расстояние около 5 сантиметров.

Помимо разработки схемы укладки согревающей пленки необходимо разобраться с системой подключения электрического теплого пола, ведь питать механизм от обычной розетки нельзя – для этих целей придется прокладывать отдельную линию. Все полосы должны соединяться между собой, а также с терморегулятором, который соединяется с источником питания.

Для составления грамотной схемы разводки проводки под теплый пол лучше обратиться к электрику. Это позволит избежать ненужного штробления стен и подобрать наилучший вариант подключения в соответствии с особенностями коммуникаций конкретной квартиры.

Проводить монтаж еще рано, несмотря на то, что мы разобрались с особенностями планирования укладки теплого пола. Ламинат, который расположится сверху нагревательных элементов, тоже требует тщательного выбора. Важно, чтобы покрытие пропускало теплый воздух, не деформировалось и не выделяло токсичных веществ при воздействии температур. Так как же выбрать идеальный ламинат под теплый пол? При выборе материала следуйте рекомендациям:

• Ламели должны соединяться при помощи замков, а не с использованием клея. На рынке представлены модели с системой Lock и Click. Самостоятельно проще уложить последний вариант.
• Покрытие должно обладать высокой степенью теплопроводности. Об этом свойстве ламината можно узнать на этикете товара – значение должно быть в пределах 0,05-0,10 м2 х °K/Вт.
• Выбирайте ламинат средней толщины. При нагревании тонких панелей могут выйти из строя замки, а толстые варианты будут с трудом передавать тепло. Идеальная толщина доски составляет 8-9 миллиметров.
• Износостойкость ламината тоже имеет значение. Обратите внимание на модели 3 класса и выше.

Как правило, производители маркируют ламинат, подходящий для укладки на теплый пол, специальным значком. О наличии в магазине покрытия с такой маркировкой можно поинтересоваться у консультанта.

Закупив все необходимые материалы, а также разобравшись с источником питания будущей системы, можно приступать к укладке подогревающего покрытия. Разберем технологию укладки электрического пола под ламинат своими руками пошагово.

Укладка пленочного пола под ламинат

Процесс укладки теплого пола под ламинат, видео которого можно найти в интернете, имеет несколько вариаций. Рассмотрим самый простой способ справиться с этой задачей.

Источник: pinterest.com

Шаг 1. Подготовка основания

Для начала необходимо снять декоративное покрытие с пола и исследовать состояние чернового слоя. Если под финишным покрытием есть бетонная стяжка, то необходимо убедиться, что она не имеет значительных повреждений. Если стяжка уже разрушается, то покрытие придется снять. В этом случае, как и в случае отсутствия чернового пола, стяжку необходимо выполнить либо на железобетонное основание, либо сверху пленочного теплого пола.

Основание для нормальной работы системы должно быть ровным, без выпуклостей и перепадов по высоте. Стяжку можно отшлифовать, чтобы избавиться от небольших неровностей. Маленькие трещины в покрытии необходимо замазать шпаклевкой, после высыхания которой поверхность нужно очистить от грязи и пыли.

Шаг 2. Укладка теплоизоляционного слоя

В качестве изоляционного материала можно использовать пенополиэтилен или пробку с отражающим слоем, толщиной в 3-4 миллиметра. Изолирующее покрытие должно покрывать весь пол в комнате, вне зависимости от того, будет ли на том или ином участке располагаться подогревающая полоса. Закрепляется подложка при помощи строительного степлера.

Шаг 3. Укладка инфракрасной пленки

Теперь можно укладывать пленку согласно плану. Разделять слишком длинные полосы необходимо при помощи ножниц по специальным линиям. Пласты укладываются медными шинами вниз и прикрепляются к подложке скотчем.

Важно: в местах разреза токопроводящих шин, где не будет закреплен кабель, необходимо ограничить прохождение тока, заклеив срез битумной лентой.

Шаг 4. Подключение термодатчика

Термодатчик фиксируется битумной лентой по центру полотна на одной из нагревательных полос. Для того чтобы место крепления датчика не выпирало, делается углубление в подложке на месте его установки. Провода выводятся к терморегулятору, после чего пленка возвращается на прежнее место и закрепляется скотчем.

Шаг 4. Подключение системы к электропитанию

В местах, где элементы покрытия должны соединяться с электрическим кабелем, устанавливаются клеммы. Тип их крепления указывается в инструкции. Затем провода зачищаются и вставляются в клеммы при помощи плоскогубцев. Сверху и снизу клемм следует наклеить полоски битумного скотча для изоляции.

Шаг 5. Подключение терморегулятора и тестовый запуск системы

Все провода должны сходиться в одной точке, которая будет вести к терморегулятору. Внутри устройства для проводов существуют маркированные пазы, в которые их нужно вставить. Перед укладкой ламината, пленочный пол следует протестировать, после чего систему нужно не забыть отключить от электропитания на время укладки декоративного покрытия.

Совет: выбирайте комплект теплого пола с электронным терморегулятором. Именно такой прибор помогает регулировать температуру нагрева наиболее точно, что необходимо для долгой службы ламината.

Шаг 6. Укладка ламината

Просто уложить напольное покрытие на пленку нельзя – так токопроводящая система будет подвержена воздействию воды при мытье декоративного покрытия. Необходимо выполнить гидроизоляцию. Для этих целей отлично подойдет обыкновенная полиэтиленовая пленка небольшой толщины. Пленка накладывается внахлест, выступая по краям за границы подогревающего слоя, и закрепляется при помощи скотча. Ламинат укладывается сверху на гидроизолирующую поверхность.

Укладка нагревательных матов под ламинат

Нагревательный мат представляет собой тонкий электрический кабель, уже уложенный на сетку. Такая конструкция подходит для самостоятельной укладки электрического пола под ламинат, потому что нет необходимости высчитывать шаг кабеля и вникать в особенности его закрепления – все уже сделано на заводе.

Источник: pinterest.com

Процесс укладки нагревательных матов сложнее, чем монтаж пленочного отопления, однако справиться с ним возможно, придерживаясь следующего порядка работ:

• Составление схемы теплого пола и закупка материалов;
• Монтаж терморегулятора в 30 сантиметрах от пола;
• Штробирование стен под кабель к терморегулятору;
• Выравнивание и отчистка основания. Перепады ликвидируются нанесением самовыравнивающегося состава;
• Покрытие основание грунтом;
• Закрепление датчика в канавку с гофрированным шлангом. После помещения датчика канавку нужно заштукатурить, создав ровную поверхность;
• Создание подложки из утеплителя;
• Размещение матов;
• Подключение к сети и проверка работы;
• Создание ровной поверхности при помощи нанесения клея или бетонной смеси толщиной не более 1 сантиметра;
• Укладка тонкой подложки под ламинат и монтаж декоративного покрытия.

Технология укладки других разновидностей электрического теплого пола будет похожей на процесс укладки нагревательных матов, однако для каждого вида существуют свои особенности и нюансы, известные специалистам в данной области.

монтаж своими руками с видео

Укладка теплого пола под ламинат — достаточно простая задача, которую может справиться любой мужчина. Эта инструкция поможет вам правильно провести монтаж пленочного пола на бетонном или деревянном подложке и положить на него ламинат. С помощью фото и видео материалов вы сможете лучше понять как происходит монтаж. В странах с холодной и снежной зимой, теплые полы являются необходимостью.

Теплый пол под ламинат: монтаж своими руками с видео

Содержание:

• Какой тип теплого пола лучше подойдет для ламината
• Выбор ламината для теплых полов
• Монтаж инфракрасного теплого пола
• Укладка ламината на теплый пол

. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы.

Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

• монтажные работы проводятся в течение буквально нескольких часов;
• отсутствует необходимость в устройстве стяжки;
• систему можно начинать эксплуатировать сразу же по окончании монтажа;
• микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
• толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
• система не требует какого-либо ухода и может прослужить более 50 лет;
• финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

1. Инфракрасная пленка;
2. Крепежные элементы;
3. Терморегулятор и датчики температуры;
4. Электрическая проводка;
5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют

класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

• кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
• чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
• в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание.

Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

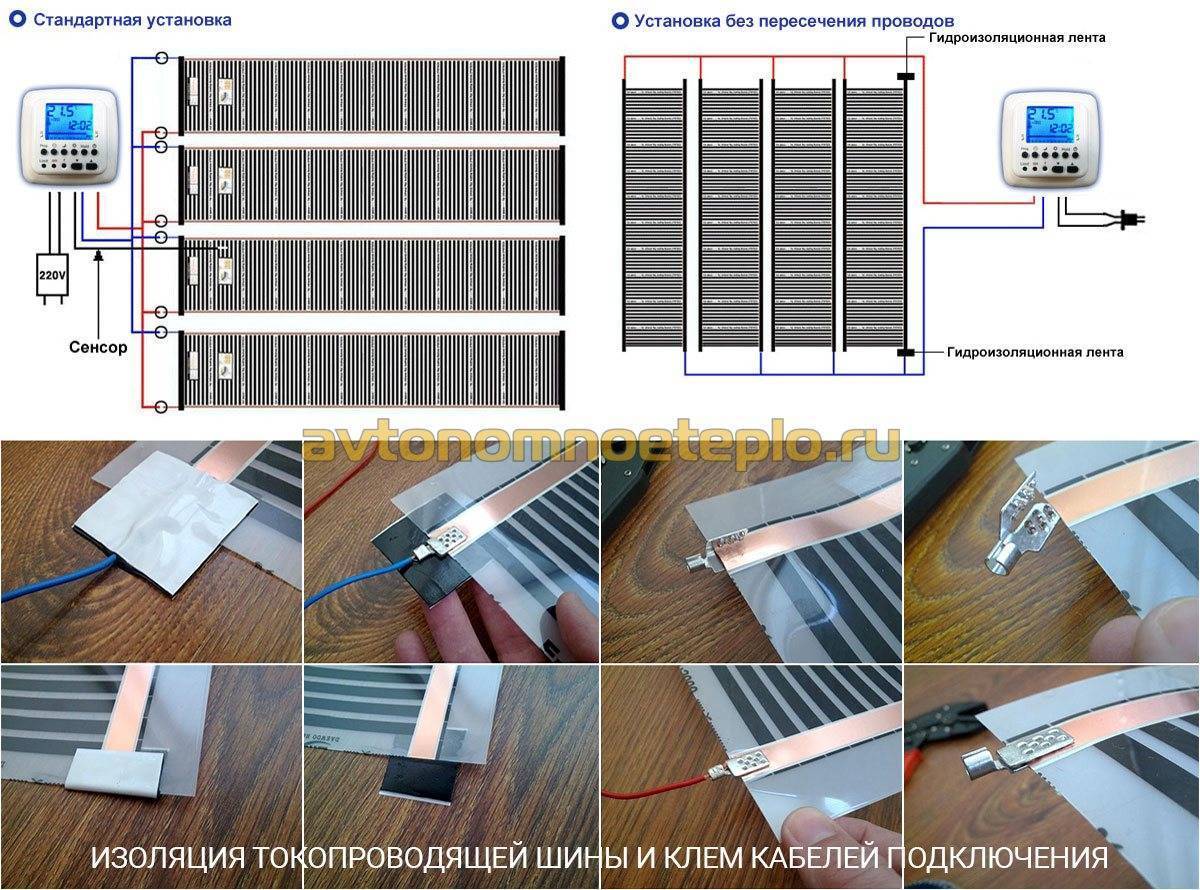

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой.

Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

• если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
• если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
• используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
• при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.
