Терморегулятор для электрического теплого пола

Страница посвящена такому вопросу как терморегулятор для электрического теплого пола: виды, подключение и регулировка термостата, как настроить регулятор температуры, а также как выбрать блока управления.

Теплые электрические полы уже давно зарекомендовали себя, как надежная и эффективная система обогрева. Чтобы они действительно были такими, мало их правильно уложить.

Управление теплым электрическим полом способно не только экономить энергозатраты до 30%, но и доставлять либо массу хлопот своим хозяевам, либо радость.

Как настроить электрический теплый пол читайте в статье.

Виды термостатов

Сегодня существует 3 типа терморегуляторов для теплых электрических полов:

1. Механические системы лишены экранов, поэтому все настройки ведутся вручную по принципу «прикрутить — открутить». Они не позволяют выставить нужную температуру, поэтому приходится опираться на собственные ощущения. Если стало жарко, то кран прикручивается, а если похолодало, наоборот. Единственное их преимущество, это низкая цена.
2. Цифровые терморегуляторы оснащены экраном и управляются либо сенсорно, либо кнопками. В них встроены 2 датчика, которые регулярно фиксируют температуру воздуха в помещении и пола. Настроив аппарат на нужные параметры, можно забыть о нем, так как он самостоятельно будет отслеживать момент, когда нужно включиться и выключиться.
3. Прибор с программным управлением – это самый дорогой термостат для теплого электрического пола, зато он позволяет не только выставлять нужную температуру, но и настраивать время отключения и включения, например, перед приходом хозяев с работы. Им можно управлять со смартфона или компьютера при наличии интернета, что дает возможность регулировать его параметры удаленно.

На сегодняшний день механические термостаты почти не пользуются спросом, зато цифровые – самые популярные. Аппараты с программным обеспечением стоят недешево и приобретаются теми, для кого комфорт дороже денег.

Выбор управления

Чтобы подобрать регулятор температуры электрического теплого пола, который оптимально подойдет к системе, следует знать некоторые нюансы работы прибора.

Их пять:

1. Нужно подбирать термостат с учетом мощности пола. Если они не будут соответствовать друг другу, то система не сможет нагреваться до заданных параметров, трата электроэнергии будет крайне высокой. Если предполагается управление теплыми полами на большой площади, то либо надо покупать сразу несколько приборов, либо устройство с программным управлением, которое способно создать суммарную мощность более 3 кВт.
2. Второй нюанс – это способ установки термостата. Можно выбрать прибор накладного типа, который закрепляется при помощи короба, или встраиваемый, для которого в стене нужно готовить гнездо.
3. Следующий важный аспект – это конструкция прибора, а именно, из каких датчиков и блоков он состоит.
4. Технические особенности и регулировка теплых полов электрических. Потребитель должен выбирать между простым и доступным даже на расстоянии управлением и обычным поворотом ручки регулятора, требующего обязательного присутствия хозяина.
5. Последний аспект – это внешний вид прибора. Производители выпускают терморегуляторы с корпусами разных форм, цветов и размеров. Многие из них внешне напоминают выключатель и их легко вписать в любой интерьер.

Современные электрические полы можно подключать без терморегулятора, но только при условии укладки саморегулирующегося нагревательного элемента.

Терморегулятор для электрического теплого пола

Чтобы правильно установить регулятор температуры, нужно выполнить ряд правил:

1. Определенных требований, на какой высоте должен быть термостат, нет, но производители рекомендуют расстояние 30 см и более, что должно обеспечить более точные показатели его датчиков.
2. Если предполагается укладка электрического пола в помещении с повышенной влажностью, то регулятор нужно вынести за его пределы.

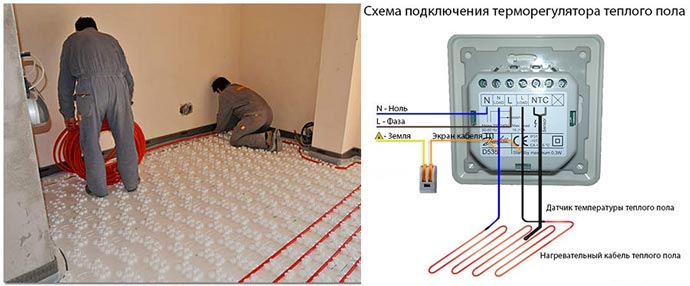

3. Любой блок управления теплыми полами электрическими снабжен схемой подключения к электросети. В ней указано, к какой клемме должен идти фаза, к какой заземление, а к какой ноль.

При выборе прибора нужно учитывать, чтобы сечение его кабеля соответствовало общему значению напряжения участка, который будет отапливаться.

Как показывает практика, подключение электрического теплого пола к терморегулятору, особенно с программным управлением, способно экономить от 30 до 50% электроэнергии, что делает этот вид обогрева помещений рентабельными даже тогда, когда они являются основным источником тепла.

Эти приборы не входят в готовые комплекты теплых полов, но мастера рекомендуют приобретать терморегуляторы того же производителя, что и система. Для зонального управления следует использовать автоматику, которая снабжена блоком управления электрическим теплым полом с датчиками. Это позволит создавать микроклимат в каждой отдельной комнате по заданным параметрам.

как пользоваться, панель и блок управления, датчик, фото и видео

Содержание:

Терморегуляторы для электрических полов
Выбор терморегулятора
Расположение терморегулятора
Основные неполадки и их решение

Выбирая тёплый пол для своего дома, вы, скорее всего, наткнётесь на датчик управления им. Панель управления теплым полом позволит вам сэкономить электричество, а также регулировать температуру пола, не допуская перегрева и холода, что значительно повысит уровень комфорта в вашей квартире.

На рынке существует множество вариантов таких датчиков с разным функционалом, поэтому остановиться на одном варианте бывает нелегко. В этой статье мы поможем вам разобраться в данном вопросе.

Терморегуляторы для электрических полов

Производится управление электрическим теплым полом блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Всего существует несколько видов панелей управления электрическим полом, которые различаются местом и способом крепления, внешним видом, способом взаимодействия с человеком и количеством подключаемых датчиков.

Разделим их по принципу работы:

• Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.
• Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.
• Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.

Выбирая вариант для себя, стоит отдать предпочтение цифровой панели управления, ведь регулировать температуру с неё достаточно удобно и цена у неё также не высока, по сравнению с программируемым терморегулятором, функции которого нужны не каждому. Цифровые панели имеют различные дизайнерские решения, поэтому могут вписаться в любую квартиру, например, как на фото.

Выбор терморегулятора

Чтобы правильно выбрать терморегулятор для своей квартиры, вы должны обращать внимание на собственные пожелания, а также на то, чтобы параметры датчиков и нагревательных элементов подходили друг другу.

На что стоит обратить внимание:

1. Самое главное – это соответствие мощности пола и датчика. Если датчик будет давать недостаточное количество мощности полу, то вы не сможете разогреть его до нужной температуры. Чтобы избежать этого, прежде всего, обратите на показатели при покупке. Однако, иногда приходится устанавливать сразу несколько датчиков на пол с подогревом в одно помещение, например, вы можете подключить программаторы в одну сеть и создать мощность в 3 кВт. В больших помещениях случается так, что даже мощность в 3 кВт недостаточна, поэтому в таком случае придётся подключать несколько регуляторов по отдельности.
2. Тип установки – это также важный аспект. Если вы готовы вырезать отверстие в стене, то вам подойдёт встраиваемый контроллер, который внедряется в стену, а если вы не хотите портить стены, то просто установите короб с терморегулятором. Все прочие установки, например, подключение к нагревательным элементам, указаны в инструкции, которая поставляется вместе с датчиком.
3. Функционал – это то, с чем каждый определяется для себя сам. Как говорилось выше, зачастую используют блоки управления с небольшим функционалом, однако если вы хотите управлять полом дистанционно, программировать его на долгий промежуток времени, например, на неделю, то лучше будет приобрести вариант дороже – программер.
4. Внешний вид – это заключающий фактор, который определяется стилистикой помещения. В магазине вы сможете найти для себя множество различных решений, отличающихся цветом, формой и т.д., однако, чаще всего, регулирующие панели выглядят как небольшие розетки.

Стоит отметить, что можно обойтись вовсе без терморегулятора, однако для этого придётся использовать специальный саморегулирующийся нагревательный кабель, в противном случае, ваш пол быстро придёт в негодность без термодатчика.

Расположение терморегулятора

Где расположить терморегулятор – это самостоятельное решение, однако стоит упомянуть о некоторых правилах установки терморегулятора:

• Высоту расположения контроллера вы можете выбрать сами, ведь она абсолютно не влияет на работу датчика. Чаще всего, регулятор устанавливают возле пола либо рядом с выключателями.
• Самое строгое правило – это запрет на установку регулятора во влажных помещениях, например, в ванной комнате. Если вы установили тёплый пол в ванной, то блок управления рекомендуется вынести в коридор, прокинув кабели к нагревательным элементам сквозь стену.
• Правила подключения к сети индивидуальны у каждой модели, однако все они схожи. Каждая модель имеет несколько клемм для подключения нагревательных элементов, питания и датчиков. Встречаются модели с уже подключенным кабелем питания, в таком случае его длинна будет равна от двух до трёх метров, чего вполне хватит для подключения к распределительному коробу.

Все дополнительные правила установки обычно описываются в инструкции, поэтому она обязательна к прочтению, кроме того, в ней вы можете прочитать о том, как пользоваться теплым полом. Читайте также: “Как сделать подключение теплого пола к терморегулятору – регулировка электрического подогрева пола”.

Основные неполадки и их решение

Анализируя отзывы пользователей, можно сделать вывод, что у панелей управления бывают две основные поломки:

• Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.
• Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.

Заключение

В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.

Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.

Установка теплых полов – Электричество Джерси

Установка теплых полов – Электричество Джерси

Торговля Совет по установке Установка систем отопления Установка теплых полов

Важная информация для наших клиентов Pay As You Go

Важная информация для наших клиентов с оплатой по мере использования

Покупатели с оплатой по мере использования не смогут пополнять свои счетчики через Интернет через Topup.je или в магазинах с 2:00 до 3:30 в это воскресенье, 12 марта, из-за систем. обслуживание.

Если ваш кредит упадет ниже 1 фунта стерлингов, у вас есть возможность активировать экстренный кредит. Счетчик скажет: Низкий кредит. . . Предложение ЕС . Нажмите кнопку « A » для активации.

Приносим извинения за неудобства.

Для кого это?

Это руководство предназначено специально для торговцев. Он охватывает то, что вам нужно сделать до и во время установки. Пожалуйста, следуйте этому руководству, чтобы мы могли помочь вам как можно быстрее.

Шаг 1. Размер дома

Выполните расчет размера всего дома. В зависимости от того, какой тип системы вы устанавливаете, следующий процесс ESE будет применяться для систем с питанием от кабеля, котла или теплового насоса.

Шаг 2. Заполните форму запроса на поставку электроэнергии (ESE)

Заполните форму ESE, чтобы убедиться, что домашняя электросеть и местная сеть могут выдержать дополнительную нагрузку. Этот важный шаг защищает вас и ваших клиентов!

Форма ESE представляет собой редактируемый PDF-файл. Вы можете заполнить его с помощью компьютера или распечатать и заполнить от руки.

Запрос на электроснабжение

157кб

Скачать

Шаг 3. Верните заполненный ESE нашей команде

По электронной почте

[email protected]

По почте / лично

ESE Team
Jersey Electricity
The Powerhouse
Queens Road
St Helier JE4 8NY

Только вручную

Служба поддержки клиентов в Powerhouse

Шаг 4. Мы подтверждаем получение вашего заявления

После того, как мы получим вашу заполненную форму ESE, мы отправим вам письменное подтверждение и начнем обработку вашего заявления.

Шаг 5. Планирование установки

Планирование установки. Вам нужно будет выбрать между двумя типами теплых полов:

• Теплый пол с подогревом
• Кабель для теплого пола

Если вы соблюдаете наши Утвержденные рекомендации по отоплению, ваш клиент может воспользоваться льготным тарифом на отопление Economy 20 Plus.

Шаг 6 – Изменение тарифа?

Если ваш клиент меняет тариф, вам также необходимо будет отправить форму «Подключение счетчика», указав свой номер ESE из письма-подтверждения. Чтобы воспользоваться преимуществами нашего тарифа Эконом20+, вам потребуется провести новую подачу от счетчика к котлу, тепловому насосу или кабельным цепям с соответствующей изоляцией на счетчике и отопительном приборе или контуре.

Пожалуйста, отправьте заполненную форму нашей группе по замерам одним из следующих способов:

По эл. .

Подключение счетчика форма

157кб

Скачать

Шаг 7. Консультирование клиента по вариантам финансирования

Если ваш клиент переходит с жидкотопливного или газового отопления, он может заплатить за установку с помощью наших беспроцентных или льготных предложений по финансированию. Они могут узнать больше о вариантах в нашем руководстве по финансам для электрического отопления.

Шаг 8. Установка

Выполните установку в соответствии со спецификациями производителя. Если вам нужна помощь, наша команда Energy Solutions работает с большинством крупных производителей, поставляющих электроэнергию на остров.

Шаг 9 — После установки

Если вашему клиенту нужна помощь в настройке системы управления отоплением, сообщите ему, чтобы он связался с нашей службой поддержки клиентов. Наши обученные консультанты по бытовой энергии предлагают бесплатные посещения на дому, чтобы помочь вашим клиентам получить максимальную отдачу от их новой системы.

CosyCare Maintenance

Обеспечьте себе душевное спокойствие благодаря круглогодичному обслуживанию вашей системы электрического отопления, горячего водоснабжения и кондиционирования воздуха.

Узнать больше

Основные преимущества напольного отопления

Незаметный и освобождающий пространство на стене

Равномерное распределение тепла без холодных участков

Полная гибкость управления, индивидуальное программирование каждой комнаты

Интеллектуальное управление и подключение к приложениям обеспечивают удаленный доступ через смартфон или планшет

3

КПД 100 %

Низкоуглеродное отопление с отличным показателем JSAP

Лучше всего подходит для проектов нового строительства или реконструкции

Обратитесь в Energy Solutions

Если вы не можете найти необходимую помощь, выберите вариант ниже, чтобы поговорить с нашей командой Energy Solutions.

Телефон

Позвоните в нашу команду Energy Solutions по номеру 01534 505460.

Позвоните нам

Электронная почта

Начните разговор по электронной почте с членом нашей команды Energy Solutions.

Пишите нам

Что можно и что нельзя делать при электрическом отоплении помещений

понедельник, 29 августа 2022 г.

Электрическое отопление — это энергоэффективное и экологически чистое решение для обогрева пола. Вы можете использовать его как для недавно построенных, так и для отремонтированных домов . Несмотря на то, что системы электрического отопления не требуют специального обслуживания, мы составили список рекомендаций, которые следует учитывать при использовании нашей продукции.

В этом документе фразы:
«нагревательный элемент» относится к нагревательным кабелям и нагревательным матам;
«EFH» относится к электрическому подогреву пола.

• Перед установкой храните нагревательный элемент в сухом месте.
• См. местные правила и требования к электрическому нагреву.
• Проверьте сопротивление нагревательного элемента (+/- 5%) и сопротивление изоляции до, во время и после установки.
• Выберите мощность в соответствии с расчетными рекомендациями (линейными и специфическими) на основании расчета пола, чернового пола и тепловых потерь. Вы можете найти эти рекомендации в нашем Руководстве по применению или Руководстве по установке.
• Используйте датчики пола для всех целей обогрева и термостат для управления электрическим подогревом пола. При использовании вместе с датчиком пола термостат регулирует температуру пола, поддерживая безопасную и комфортную температуру поверхности. Обратите внимание, что датчик пола обязателен, чтобы конструкция пола не перегревалась.
• Не перекрещивайте нагревательные элементы и избегайте прямого контакта между нагревательными элементами и датчиками.
• Избегайте прямого контакта между теплоизоляцией и нагревательными элементами.
• Обеспечьте правильное расстояние C-C и соответствующее расстояние между трубами горячей воды, холодными точками, сливами и т. д. и нагревательным элементом. Расстояние C-C равно площади [м²] / длине кабеля [м].
• Рассмотрите возможность установки датчиков температуры там, где температура репрезентативна. Напольные/проводные датчики должны быть установлены в трубопроводе.
• Убедитесь, что области под мебелью, которые находятся в непосредственном контакте с поверхностью пола (т. е. не приподняты над полом), не нагреваются (холодная точка).
• При выполнении всех соединений следуйте схемам соединений, предоставленным сертифицированным установщиком.
• Сообщите своим клиентам (или будущим пользователям) основные правила и рекомендации по технике безопасности при работе с системой электрообогрева.



Посмотрите это видео, чтобы узнать, как:

• установить систему электрического обогрева под плитку с помощью нагревательного мата;
• рассчитать площадь отапливаемого пола;
• найти правильное расположение датчика;
• установить датчик температуры внутрь трубопровода; и
• проверить нагревательный мат.

При установке электрического теплого пола установщики не должны:

• Не обращайте внимания на рекомендации, изложенные в нашей технической литературе.
• Разрежьте нагревательный элемент (т. е. нагревательный кабель внутри нагревательного мата).
• Наступите на нагревательный элемент во время установки.
• Просверлите пол в местах, обогреваемых нагревательным элементом.

Ознакомьтесь с дополнительными советами по комфортному отоплению пола в этой анимации: Комфортный обогрев пола с помощью нагревательных кабелей DEVIflex.



Пользователи электрических теплых полов всегда должны:

• Для установки электрообогрева обращайтесь только к профессиональным установщикам.
• Соблюдайте рекомендации по технике безопасности.
• Соблюдайте рекомендации по температуре и эксплуатации в соответствии с руководством по установке и эксплуатации термостата.
• Убедитесь, что вся мебель, размещенная на обогреваемом участке, стоит на ножках (мин. 5 см).
• Хранить документацию и, возможно, фотодокументацию всей построенной системы электрического теплого пола.

Узнайте, как установить электрические нагревательные маты под керамические или деревянные полы в этом мультфильме. DEVI – Монтаж матов электрического теплого пола.

При электрическом обогреве пола пользователи никогда не должны:

• Выполнение электротехнических работ.
• Просверлите пол в местах, обогреваемых нагревательным элементом.
