Маркировка полипропиленовых труб и значения буквенно-цифровых символов

Буквенные и цифровые обозначение на трубах обозначают их технические характеристики, и для того чтобы выбрать оптимальные комплектующие для прокладки и монтажа какого-либо вида систем, важно разбираться в маркировке и уметь ее расшифровывать.

Содержание

• Для чего нужна маркировка
• Базовая и дополнительная маркировка
  • Расшифровываем буквы и цифры
  • Показатели давления
  • Класс эксплуатации
  • Сфера применения
  • Цвет и качественные характеристики

Для чего нужна маркировка

Согласно постановлению Правительства РФ №55 от 19.01.1998 каждый продавец обязан предоставить покупателю в положенный срок достоверную информацию о товаре.

Маркировка, как правило, нужна для того, чтобы можно было проконтролировать не только рабочие характеристики трубы, но и ее качество, а также определиться со сферой применения, для которой подходит то или иное изделие.

Информация, отражаемая в маркировках, содержит:

• значок стандарта качества;
• товарный знак производителя;
• показатели предельного давления;
• диаметр;
• материал изготовления;
• назначение изделия;
• дата изготовления;
• номер партии.

Это почти исчерпывающие сведения, позволяющие определить какие из них можно использовать для водопроводов, а какие для отопления или других видов систем.

Базовая и дополнительная маркировка

Базовая маркировка содержит важные показатели, от которых зависит сфера ее применения:

• название материала, использованного для изготовления трубы;
• диаметр трубы;
• уровень номинального давления.

Базовых показателей обычно достаточно, чтобы определить, какую трубу выбрать для того или иного вида трубопровода.

Дополнительная информация включает в себя:

• соответствие изделия с международным техническим регламентом;
• торговая марка или знак производителя;
• знак качества;
• номер партии и дата, когда она выпущена.

Эти сведения редко влияют на выбор потребителей, но дают исчерпывающую информацию о товаре, пожалуй, единственный параметр — торговая марка производителя, которая также может влиять на предпочтения, когда покупатель выбирает изделие того производителя, которому доверяет, или тому, кто лучше зарекомендовал себя на рынке.

Расшифровка показателей начинается с толкования буквенно-цифровых обозначений.

Расшифровываем буквы и цифры

Обычно для их описания используют таблицы, которые охватывают обширную область применения труб, начиная монтажом магистралей поставки воды и заканчивая отопительными системами. Человеку, специальность которого не связана со строительством, достаточно знать лишь базовые значения:

• S – труба из однослойные структуры;
• M – труба из многослойной структуры;
• TI – термоизолированные структуры;
• PP – полипропилен;
• PP-RP – полипропилен, выдерживающий повышенное давление;
• PEX – сшитый полипропилен;
• AL – алюминий.

Буквы PP всегда означают полипропилен, при этом эти трубы делятся на типы:

• PPB –  трубы повышенной ударопрочности, их применяют в области напольных отопительных систем и систем холодного водоснабжения;
• PPH – трубы, диаметры которых отличаются увеличенным размером (для систем вентиляции и холодного водоснабжения;
• PPR – универсальный тип труб, их можно использовать и для горячего и для холодного водоснабжения, а также в системах отопления благодаря способности выдерживать высокие t.

Обратите внимание! Особый тип пропилена, который предназначен для транспортировки жидкости под t +95 °C.

Показатели давления

Обозначаются аббревиатурой PN и цифрой, указывающей на максимально допустимое давление при использовании. С увеличением толщины увеличивается ее цифровое обозначение: PN10 — это труба, способная выдерживать давление в 10 атмосфер, а PN25 — соответственно, 25 атмосфер.

Чем выше цифровые показатели, тем более надежной считается труба при воздействии высоких температур, следовательно тем более высокие показатели t она может испытывать.

Это важно! Вне зависимости от указанного давления, выдерживать и служить на протяжении долгого времени труба может лишь при определенных температурных пределах.

Большинство случаев, когда необходимо обратить внимание на уровень давления, связаны с применением в отопительных системах.

Следом идет сечение и толщина стенок в миллиметрах, например — 20 x 3.4 (первая цифра — это диаметр по внешней стенке, а вторая — ее толщина).

Кроме того, маркировка включает:

• информацию об изготовителе;
• номер партии, дата выпуска — обычно 15 цифр, где две последних — это год выпуска, далее — месяц, декада, номера смены, машины и линии производства;
• наличие сертификата.

Разные производители могут использовать разный порядок символов, но это не меняет суть.

Класс эксплуатации

Широкое применение полипропиленовых труб подразумевает конкретный класс эксплуатации.

Полипропиленовая продукция обязана соответствовать всем параметрам инженерной системы, которую вы намереваетесь реализовать. Именно поэтому важно обращать внимание на класс эксплуатации, который составлен согласно ГОСТ Р 52134-2003. Подробнее о классификации:

• класс 1 – водоснабжение до 60°С;
• класс 2 – водоснабжение до 70°С;
• класс 3 – напольное отопление до 60°С;
• класс 4 – напольное и радиаторное отопление до 70°С;
• класс 5 – радиаторное отопление до 90°С;
• класс XB – холодное водоснабжение.

Обычно класс указан на маркировке конкретной трубы либо в технической документации.

Сфера применения

Некоторые производители добавляют обозначения, которые показывают, как и где можно монтировать ПП трубы. Эти данные представляют собой схематичный рисунок.

Цвет и качественные характеристики

Полипропиленовые трубы разделены на различные цвета, которые имеют конкретные характеристики. Создано это для удобства сортировки как в магазине, так и непосредственно при организации работ. Существуют изделия четырех цветов:

• белые — используются при водопроводных коммуникациях, потому как их проще сваривать, а это значительно уменьшает время на монтаж;
• серые — используются при монтаже водопровода и централизованных или индивидуальных систем отопления.
  По техническим характеристикам являются улучшенной версией белых труб;
• черные — чаще всего задействованы для строительства канализационных коммуникаций и дренажных систем, устойчивы к ультрафиолетовым излучениям и агрессивной среде;
• зеленые — имеют низкую стоимость, а спектр использования ограничен приусадебными участками.

Несмотря на базовые знания о полипропиленовых трубах, которые можно почерпнуть из маркировки изделий, нужно понимать, что при недостаточности опыта и знаний, лучше обратиться за помощью к специалистам.

буквы и цифры, использование, характеристики и цвет, виды, инструкция по упрощению монтажа

Содержание

• Буквенные и цифровые символы
• Сферы использования
• Качественные характеристики и цвет изделий
• Разновидности и предназначение каждого из видов
• Упростить процесс монтажа за счет правильного выбора расходных материалов

Каждое изделие чтобы его идентифицировать не только визуально, но и по техническим характеристикам имеет определенное обозначение. Касается это и труб ПВХ. Маркировка полипропиленовых труб дает расширенную информацию о назначении, сроке эксплуатации, изготовителе и пр. Подробнее, ниже.

Буквенные и цифровые символы

Если начать конкретно с тех обозначений, которые нанесены на данный материал, то их достаточно много и представлены они изготовителями на сайтах, где детально инженерным стилем описываются все свойства того или иного изделия. Наша задача перевести эти технические выкладки на доступный рядовому обывателю (мужчине или женщине) язык.

Тем не менее, маркировки наиболее часто используемых труб в обустройстве жилых строений будут указаны и расшифрованы.

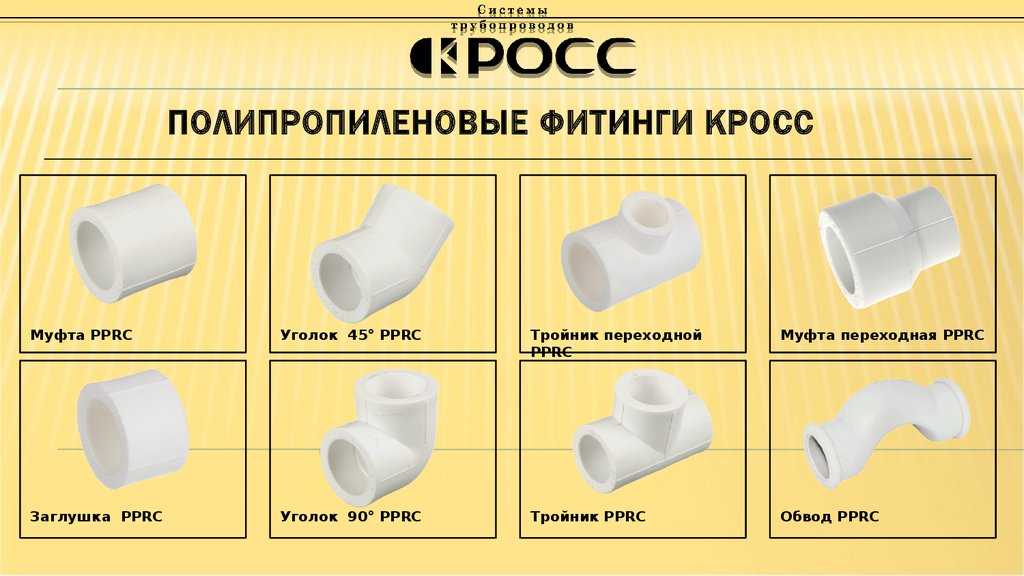

Полипропиленовая труба с фитингами

Маркировка полипропиленовых труб указывает на:

• Давление (кг/см2), которое может выдерживать труба в течение длительного срока. Обозначается «PN».

Чем толще стенка трубы, тем выше будет ее цифровое обозначение. Например, PN 20, PN 25. Чаще всего они применяются для отопительных систем и подачи горячей воды.

Иногда, кроме этого обозначения (зависит от производителя) продольно наносится синяя или красная полоса, для холодной или горячей воды соответственно.

• Материал и структура. Для описания этих характеристик имеются целые таблицы. Чтобы выполнять бытовые работы по дому (монтаж магистралей поставки в жилье воды и отопительной системы) достаточно знать основные обозначения.

1. однослойная структура «S»
2. многослойная «M»
3. термоизолированная «TI»
4. огнестойкая «HI»
5. полипропиленовый материал обозначается «PP»
6. полипропилен с повышенным давлением«PP-RP»
7. сшитый полиэтилен«PEX»
8. алюминий «AL»

• Помимо таких специфических обозначений часто можно увидеть, что маркировка содержит данные:

1. о сечение, толщине стенок,
2. об изготовителе,
3. номер партии выпуска, дата, серия и пр. (15 цифр),
4. данные о наличии сертификации.

Эти сведения помогут самостоятельно выбрать необходимый материал.

Маркировка на трубах

Сферы использования

Помимо вышеприведенных данных существует еще один вид обозначения, который показывает, где можно монтировать, укладывать полипропиленовые трубы. Она представлена небольшим схематичным рисунком. Например. Может быть изображен домик, где волнистыми линиями (горизонтальными, вертикальными, внизу или вверху) показано возможное применение, то есть: теплый пол, теплые стены, водоснабжение и пр.

Полный перечень применения следующий:

1. Питьевые водоводы.
2. Отопительные трубопроводы.
3. Водоснабжение.
4. Теплые стены, теплый пол.
5. Применение в промышленной инфраструктуре.
6. Орошение сельхозугодий.
7. Спортивные сооружения (бассейны, поля).
8. Судостроение.
9. Для пожарной безопасности.

Полимерные материалы, и в том числе трубы, широко вошли во все сферы нашей жизни, но из этого списка для населения насущными являются: маркировка, указывающая на возможность установки отопительной системы и магистрали водоснабжения.

Качественные характеристики и цвет изделий

Говоря о предпочтении материала для монтажа трубопроводов любого назначения, выбор будет идти не между металлическими, металлопластиковыми образцами, а именно среди ПВХ изделий, которыми сейчас насыщен строительный рынок.

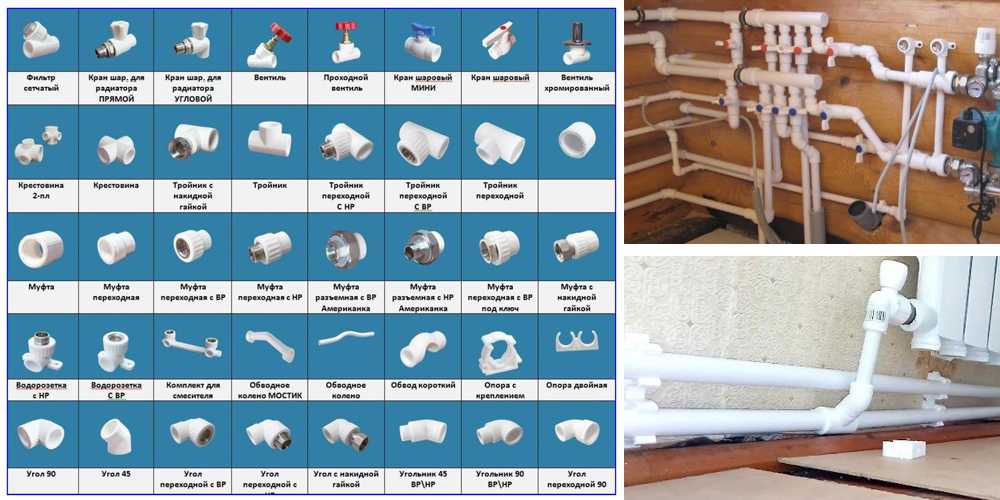

Разнообразие труб

Анализируя весь ассортимент представленной продукции не нужно ориентироваться на цвет, если у вас планируется скрытая коммуникация. В продаже имеются трубы и комплектующие к ним (соединительным части и детали) в белом и сером исполнении. Разницы между свойствами такого материала нет. Поэтому цвет – это ваше дизайнерское предпочтение.

Разновидности и предназначение каждого из видов

Имеются армированные и неармированные трубы.

ПВХ материал, из которого они изготавливаются, обладает тепловым удлинением, свойством, присущим и другим продуктам аналогичного назначения.

В качестве определения можно сформулировать следующим образом.

Тепловое удлинение – это свойство трубы, которое при воздействии высоких температур проявляется как линейное расширение. В этом существенное отличие между простым полипропиленовым изделием и армированным.

Именно неармированная полипропиленовая труба имеет высокий показатель теплового расширения. В цифрах можно представить как 150 мм на 10 метров магистрали при перепаде температуры в 1000С. Данный фактор надо обязательно учитывать при монтаже трубопроводов и делать отступы с различными инженерными решениями по компенсации теплового удлинения.

Либо можно не отягощать себя разными изысками, а использовать армированную пропиленовую трубу. Армировка значительно снижает указанный коэффициент.

Среди всех разновидностей такого продукта наиболее стабильной является труба со стекловолоконной составляющей, показатели которой в разы меньше 1,5 см на 10м.

Кроме того, имеется целая группа изделий с алюминиевой фольгой в качестве компенсатора. Эти образцы применяются при установке системы обогрева. Маркировка полипропиленовых труб для отопления показывает, какие виды комбинаций использованы при изготовлении.

Выбор подходящей трубы

1. Наружный вариант представляет собой изделие, «обернутое» алюминиевым покрытием. Концы такой «обертки» не спаиваются, иногда (в варианте комбинированном с прозрачным полиэтиленом можно даже увидеть скрытую внутри часть, армированную фольгой, края которой не смыкаются и имеют зазор). Лента фольги, которая применяется при изготовлении таких образцов, является тем самым компенсатором теплового расширения. К укреплению самой трубы отношения не имеет.
2. Существует разновидность, когда труба состоит из двух составляющих почти равных между собой – полипропилен и армирование.
3. Гибридный вариант, когда труба состоит из трех компонентов. Внешний слой полипропиленовый, затем фольга в качестве компенсатора и полиэтилен.

Маркировка полипропиленовых труб для водоснабжения поможет с выбором материала для проведения работ по обустройству системы подачи воды. Прочность любых армированных образцов одинакова. Обращать внимание надо на их способность компенсировать тепловое удлинение.

Самым хорошим вариантом для подвода водоснабжения (холодного) является выбор простой полипропиленовой трубы. Освоение процедуры пайки системы с этого изделия позволит приобрести необходимый навык, а в последующем сравнить и оценить удобство работы с данным изделием.

Кроме того, использование такой трубы является положительным в плане финансовых затрат (довольно бюджетный вариант).

Магистраль трубопровода холодной воды, выполненная с применением этого материала, уменьшает риск брака при монтаже или в процессе эксплуатации.

Если это делается своими руками, то разница между работой с армированным материалом и простыми полипропиленовыми трубами без дополнительных слоев, ощущается даже в том случае, когда нет большого опыта работы.

Использование труб, армированных стекловолокном для подвода горячей воды, является беспроигрышным вариантом, поскольку именно этот материал надежен, практичен, удобен и имеет большой компенсационный коэффициент. Отличный выбор для отопительной системы (пайка не требует дополнительной обработки, счистки фольги, соединительных конца трубы с фитингом, не будет «гулять», провисать и выскальзывать из крепежных клипсов).

Остальные образцы не являются такими универсальным, что делает их менее востребованными.

Упростить процесс монтажа за счет правильного выбора расходных материалов

Итак, монтаж. Наиболее простой в обращении и удобной в работе является неармированная пропиленовая труба. Ее однородная структура дает возможность беспрепятственного соединения с муфтами, фитингами и пр. Такой же практичной в обращении является изделие, армированное стекловолокном, которое плавится хорошо и не требует дополнительных обработок.

Для варианта соединения труб, армированных алюминием, имеются некоторые особенности. И инструкция действий – подготовки и соединения такого материала пошагово выглядит следующим образом:

1. Алюминий, расположенный на наружном слое в месте соединения (вхождение в муфту или фитинг) нужно обязательно зачистить. Иначе о добротном сцеплении говорить не приходится. Компенсаторная фольга просто не даст довести наружный слой пропилена до состояния «склеивания». Но это не повод отказываться от применения такого вида трубы, ибо имеется специальное зачистное приспособление, которое устранит данное неудобство.
2. Если речь идет о внутренней армировке, то такую трубу надо будет также зачистить. Приспособление уберет алюминиевую фольгу, а кроме того, еще торцует трубу, то есть сделает срез под прямым углом.

Когда наружный слой сплавляется с внутренним и заходит в фитинг, зачищается компенсаторная фольга от попадания влаги. Если срез соединяемых частей будет неровным, возможно некачественное спаивание деталей, что со временем может спровоцировать попадание влаги под наружный слой. Отсюда образование пузырей, деформация и как итог необходимость замены участка поврежденной трубы, в худшем варианте с несколькими бракованными зонами – замена трубопровода полностью.

Полипропиленовые трубы стали настоящим прорывом в обустройстве инженерных систем в быту, отличной альтернативой металлическим изделиям, которые не так долговечны в эксплуатации (коррозия) и затратны финансово.

Именно поэтому все большее количество желающих улучшить бытовые условия выбирают трубы ПВХ.

Технология современного производства выстроена так, что вместе выпускаются всевозможные соединительные детали (муфты, фитинги, крепежные клипсы и пр.). Закупка комплектующих одного производителя создаст дополнительное удобство при ведении работ.

Маркировка труб полипропиленовых. Как узнать свойства и характеристики полипропиленовых труб по маркировке

ГлавнаяПолМаркировка труб полипропиленовых

Учимся расшифровывать маркировку полипропиленовых труб

Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.

Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.

Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.

Затем обозначают тип полипропилена:

• 1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
• 2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
• 3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.

Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.

Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.

Затем мы можем увидеть маркировку давления (PN).

На какое давление рассчитана труба:

• PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до +20°C.
• PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей +60°C.
• PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.
• PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей +95°C.

Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.

Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.

У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.

Еще мы хотим обратить особое внимание на то, чтобы при выборе трубы обращали внимание на ее график температур и давления, ведь вся эта маркировка с условными обозначениями PN10, PN16, PN20… указана при температуре в +20°C.

Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер.

Конечно, паниковать не стоит, если вдруг по каким-либо причинам у вас скакнет давление до 8 или 10 атмосфер при заданной температуре, с трубой ничего не случится, ее не разорвет — просто, чем дольше воздействие критических температур и давлений, тем меньше срок службы трубы.

protruby.com

Маркировка полипропиленовых труб

Трубы из полипропилена выпускают с различными техническими характеристиками, которые отображаются в специальной маркировке.

Для того чтобы избежать ошибок при выборе необходимых труб для горячего или же холодного водоснабжения, а также и для отопления, нужно иметь представление о той маркировке, которая на трубу нанесена и является как бы ее паспортом.

Номинальное давление

1. Буквы PN обозначают номинальное давление. Оно выражается в барах (кг/см2). PN – это неизменное номинальное внутреннее давление воды с температурой 20 градусов Цельсия, выдерживаемое трубами безотказно в течение 50 лет.
2. Больше всего распространены полипропиленовые трубы PN 25, PN 20, PN 16 и PN 10. Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения.
3. Некоторые производители изготовляют трубы, на которых идет синяя продольная полоса для холодной воды (PN 10). Красная полоса на трубах говорит о том, что они предназначаются для воды горячей (PN 20). Есть таблицы, по которым рассчитывается срок службы трубы, руководствуясь данными по температуре воды и ее давлению. Чем будет выше давление и если температура воды выше 20 градусов, тем меньше прослужит труба.

Обозначение материала

1. Разные изготовители труб используют различные обозначения. Но буквы РР всегда свидетельствуют о том, что трубы сделаны из полипропилена. Если вы увидели обозначения РРН, РР-тип 1 или же РР-1, то это изделие изготовлено из первого типа полипропилена – гомополимера. Обозначения РР-тип 2, РР-2, или РРВ – трубы сделаны из блоксополимера. Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.
2. Маркировка полипропиленовых труб для водоснабжения холодной воды будет обозначена РРН. Такие трубы применяются и при прокладке вентиляции. Трубы, маркированные РРВ, находят свое применение в центральном и автономном отоплении и холодном водоснабжении.
3. Трубная продукция с маркировкой PPR распространена больше всего благодаря своей повышенной теплостойкости. Поэтому они подходят и для горячей воды, и для холодной, а также для отопительных систем разнообразного вида.

Маркировка полипропиленовых труб

Что еще обозначено в маркировке

1. Диаметр трубы и минимальный размер ее стенок. Специально принятая схема для этого обозначения похожа на нашу метрическую систему мер. Диаметры трубы обозначены в миллиметрах цифрами – от 10 и до 1200 мм.
2. Дата выпуска, номер партии и другое. Сведения в 15 цифрах обозначены двумя последними цифрами года, когда трубы были изготовлены, месяц и номер декады года, номер смены, номер партии, машины и производственной линии.
3. Товарная марка изготовителя продукции, информация о сертификате. Также имеется информация о присвоении знака качества производителю труб, который подтверждает способность выпускать изделия по национальному стандарту, обозначение материала, который применяется в производстве.

Видео: Предназначения полипропиленовых труб

truba-info.ru

буквы и цифры, использование, характеристики и цвет, виды, инструкция по упрощению монтажа

Каждое изделие чтобы его идентифицировать не только визуально, но и по техническим характеристикам имеет определенное обозначение. Касается это и труб ПВХ. Маркировка полипропиленовых труб дает расширенную информацию о назначении, сроке эксплуатации, изготовителе и пр. Подробнее, ниже.

Буквенные и цифровые символы

Если начать конкретно с тех обозначений, которые нанесены на данный материал, то их достаточно много и представлены они изготовителями на сайтах, где детально инженерным стилем описываются все свойства того или иного изделия. Наша задача перевести эти технические выкладки на доступный рядовому обывателю (мужчине или женщине) язык.

Тем не менее, маркировки наиболее часто используемых труб в обустройстве жилых строений будут указаны и расшифрованы.

Полипропиленовая труба с фитингами

Маркировка полипропиленовых труб указывает на:

• Давление (кг/см2), которое может выдерживать труба в течение длительного срока. Обозначается «PN».

Чем толще стенка трубы, тем выше будет ее цифровое обозначение. Например, PN 20, PN 25. Чаще всего они применяются для отопительных систем и подачи горячей воды.

Иногда, кроме этого обозначения (зависит от производителя) продольно наносится синяя или красная полоса, для холодной или горячей воды соответственно.

• Материал и структура. Для описания этих характеристик имеются целые таблицы. Чтобы выполнять бытовые работы по дому (монтаж магистралей поставки в жилье воды и отопительной системы) достаточно знать основные обозначения.

1. однослойная структура «S»
2. многослойная «M»
3. термоизолированная «TI»
4. огнестойкая «HI»
5. полипропиленовый материал обозначается «PP»
6. полипропилен с повышенным давлением«PP-RP»
7. сшитый полиэтилен«PEX»
8. алюминий «AL»

• Помимо таких специфических обозначений часто можно увидеть, что маркировка содержит данные:

1. о сечение, толщине стенок,
2. об изготовителе,
3. номер партии выпуска, дата, серия и пр. (15 цифр),
4. данные о наличии сертификации.

Эти сведения помогут самостоятельно выбрать необходимый материал.

Маркировка на трубах

Сферы использования

Помимо вышеприведенных данных существует еще один вид обозначения, который показывает, где можно монтировать, укладывать полипропиленовые трубы. Она представлена небольшим схематичным рисунком. Например. Может быть изображен домик, где волнистыми линиями (горизонтальными, вертикальными, внизу или вверху) показано возможное применение, то есть: теплый пол, теплые стены, водоснабжение и пр.

Полный перечень применения следующий:

1. Питьевые водоводы.
2. Отопительные трубопроводы.
3. Водоснабжение.
4. Теплые стены, теплый пол.
5. Применение в промышленной инфраструктуре.
6. Орошение сельхозугодий.
7. Спортивные сооружения (бассейны, поля).
8. Судостроение.
9. Для пожарной безопасности.

Полимерные материалы, и в том числе трубы, широко вошли во все сферы нашей жизни, но из этого списка для населения насущными являются: маркировка, указывающая на возможность установки отопительной системы и магистрали водоснабжения.

Качественные характеристики и цвет изделий

Говоря о предпочтении материала для монтажа трубопроводов любого назначения, выбор будет идти не между металлическими, металлопластиковыми образцами, а именно среди ПВХ изделий, которыми сейчас насыщен строительный рынок.

Разнообразие труб

Анализируя весь ассортимент представленной продукции не нужно ориентироваться на цвет, если у вас планируется скрытая коммуникация. В продаже имеются трубы и комплектующие к ним (соединительным части и детали) в белом и сером исполнении. Разницы между свойствами такого материала нет. Поэтому цвет – это ваше дизайнерское предпочтение.

Разновидности и предназначение каждого из видов

Имеются армированные и неармированные трубы.

ПВХ материал, из которого они изготавливаются, обладает тепловым удлинением, свойством, присущим и другим продуктам аналогичного назначения.

В качестве определения можно сформулировать следующим образом.

Тепловое удлинение – это свойство трубы, которое при воздействии высоких температур проявляется как линейное расширение. В этом существенное отличие между простым полипропиленовым изделием и армированным.

Именно неармированная полипропиленовая труба имеет высокий показатель теплового расширения. В цифрах можно представить как 150 мм на 10 метров магистрали при перепаде температуры в 1000С. Данный фактор надо обязательно учитывать при монтаже трубопроводов и делать отступы с различными инженерными решениями по компенсации теплового удлинения.

Либо можно не отягощать себя разными изысками, а использовать армированную пропиленовую трубу. Армировка значительно снижает указанный коэффициент.

Среди всех разновидностей такого продукта наиболее стабильной является труба со стекловолоконной составляющей, показатели которой в разы меньше 1,5 см на 10м.

Кроме того, имеется целая группа изделий с алюминиевой фольгой в качестве компенсатора. Эти образцы применяются при установке системы обогрева. Маркировка полипропиленовых труб для отопления показывает, какие виды комбинаций использованы при изготовлении.

Выбор подходящей трубы

1. Наружный вариант представляет собой изделие, «обернутое» алюминиевым покрытием. Концы такой «обертки» не спаиваются, иногда (в варианте комбинированном с прозрачным полиэтиленом можно даже увидеть скрытую внутри часть, армированную фольгой, края которой не смыкаются и имеют зазор). Лента фольги, которая применяется при изготовлении таких образцов, является тем самым компенсатором теплового расширения. К укреплению самой трубы отношения не имеет.
2. Существует разновидность, когда труба состоит из двух составляющих почти равных между собой – полипропилен и армирование.
3. Гибридный вариант, когда труба состоит из трех компонентов. Внешний слой полипропиленовый, затем фольга в качестве компенсатора и полиэтилен.

Маркировка полипропиленовых труб для водоснабжения поможет с выбором материала для проведения работ по обустройству системы подачи воды. Прочность любых армированных образцов одинакова. Обращать внимание надо на их способность компенсировать тепловое удлинение.

Самым хорошим вариантом для подвода водоснабжения (холодного) является выбор простой полипропиленовой трубы. Освоение процедуры пайки системы с этого изделия позволит приобрести необходимый навык, а в последующем сравнить и оценить удобство работы с данным изделием.

Кроме того, использование такой трубы является положительным в плане финансовых затрат (довольно бюджетный вариант).

Магистраль трубопровода холодной воды, выполненная с применением этого материала, уменьшает риск брака при монтаже или в процессе эксплуатации.

Если это делается своими руками, то разница между работой с армированным материалом и простыми полипропиленовыми трубами без дополнительных слоев, ощущается даже в том случае, когда нет большого опыта работы.

Использование труб, армированных стекловолокном для подвода горячей воды, является беспроигрышным вариантом, поскольку именно этот материал надежен, практичен, удобен и имеет большой компенсационный коэффициент. Отличный выбор для отопительной системы (пайка не требует дополнительной обработки, счистки фольги, соединительных конца трубы с фитингом, не будет «гулять», провисать и выскальзывать из крепежных клипсов).

Остальные образцы не являются такими универсальным, что делает их менее востребованными.

Упростить процесс монтажа за счет правильного выбора расходных материалов

Итак, монтаж. Наиболее простой в обращении и удобной в работе является неармированная пропиленовая труба. Ее однородная структура дает возможность беспрепятственного соединения с муфтами, фитингами и пр. Такой же практичной в обращении является изделие, армированное стекловолокном, которое плавится хорошо и не требует дополнительных обработок.

Для варианта соединения труб, армированных алюминием, имеются некоторые особенности. И инструкция действий – подготовки и соединения такого материала пошагово выглядит следующим образом:

1. Алюминий, расположенный на наружном слое в месте соединения (вхождение в муфту или фитинг) нужно обязательно зачистить. Иначе о добротном сцеплении говорить не приходится. Компенсаторная фольга просто не даст довести наружный слой пропилена до состояния «склеивания». Но это не повод отказываться от применения такого вида трубы, ибо имеется специальное зачистное приспособление, которое устранит данное неудобство.
2. Если речь идет о внутренней армировке, то такую трубу надо будет также зачистить. Приспособление уберет алюминиевую фольгу, а кроме того, еще торцует трубу, то есть сделает срез под прямым углом.

Когда наружный слой сплавляется с внутренним и заходит в фитинг, зачищается компенсаторная фольга от попадания влаги. Если срез соединяемых частей будет неровным, возможно некачественное спаивание деталей, что со временем может спровоцировать попадание влаги под наружный слой. Отсюда образование пузырей, деформация и как итог необходимость замены участка поврежденной трубы, в худшем варианте с несколькими бракованными зонами – замена трубопровода полностью.

Полипропиленовые трубы стали настоящим прорывом в обустройстве инженерных систем в быту, отличной альтернативой металлическим изделиям, которые не так долговечны в эксплуатации (коррозия) и затратны финансово.

Именно поэтому все большее количество желающих улучшить бытовые условия выбирают трубы ПВХ.

Технология современного производства выстроена так, что вместе выпускаются всевозможные соединительные детали (муфты, фитинги, крепежные клипсы и пр.). Закупка комплектующих одного производителя создаст дополнительное удобство при ведении работ.

aqua-sovet.ru

Маркировка полипропиленовых труб и значения буквенно-цифровых символов

Буквенные и цифровые обозначение на трубах обозначают их технические характеристики, и для того чтобы выбрать оптимальные комплектующие для прокладки и монтажа какого-либо вида систем, важно разбираться в маркировке и уметь ее расшифровывать.

Для чего нужна маркировка

Согласно постановлению Правительства РФ №55 от 19.01.1998 каждый продавец обязан предоставить покупателю в положенный срок достоверную информацию о товаре.

Маркировка, как правило, нужна для того, чтобы можно было проконтролировать не только рабочие характеристики трубы, но и ее качество, а также определиться со сферой применения, для которой подходит то или иное изделие.

Информация, отражаемая в маркировках, содержит:

• значок стандарта качества;
• товарный знак производителя;
• показатели предельного давления;
• диаметр;
• материал изготовления;
• назначение изделия;
• дата изготовления;
• номер партии.

Это почти исчерпывающие сведения, позволяющие определить какие из них можно использовать для водопроводов, а какие для отопления или других видов систем.

Базовая и дополнительная маркировка

Базовая маркировка содержит важные показатели, от которых зависит сфера ее применения:

• название материала, использованного для изготовления трубы;
• диаметр трубы;
• уровень номинального давления.

Базовых показателей обычно достаточно, чтобы определить, какую трубу выбрать для того или иного вида трубопровода.

Дополнительная информация включает в себя:

• соответствие изделия с международным техническим регламентом;
• торговая марка или знак производителя;
• знак качества;
• номер партии и дата, когда она выпущена.

Эти сведения редко влияют на выбор потребителей, но дают исчерпывающую информацию о товаре, пожалуй, единственный параметр — торговая марка производителя, которая также может влиять на предпочтения, когда покупатель выбирает изделие того производителя, которому доверяет, или тому, кто лучше зарекомендовал себя на рынке.

Расшифровка показателей начинается с толкования буквенно-цифровых обозначений.

Расшифровываем буквы и цифры

Обычно для их описания используют таблицы, которые охватывают обширную область применения труб, начиная монтажом магистралей поставки воды и заканчивая отопительными системами. Человеку, специальность которого не связана со строительством, достаточно знать лишь базовые значения:

• S – труба из однослойные структуры;
• M – труба из многослойной структуры;
• TI – термоизолированные структуры;
• PP – полипропилен;
• PP-RP – полипропилен, выдерживающий повышенное давление;
• PEX – сшитый полипропилен;
• AL – алюминий.

Буквы PP всегда означают полипропилен, при этом эти трубы делятся на типы:

• PPB –  трубы повышенной ударопрочности, их применяют в области напольных отопительных систем и систем холодного водоснабжения;
• PPH – трубы, диаметры которых отличаются увеличенным размером (для систем вентиляции и холодного водоснабжения;
• PPR – универсальный тип труб, их можно использовать и для горячего и для холодного водоснабжения, а также в системах отопления благодаря способности выдерживать высокие t.

Обратите внимание! Особый тип пропилена, который предназначен для транспортировки жидкости под t +95 °C.

Показатели давления

Обозначаются аббревиатурой PN и цифрой, указывающей на максимально допустимое давление при использовании. С увеличением толщины увеличивается ее цифровое обозначение: PN10 — это труба, способная выдерживать давление в 10 атмосфер, а PN25 — соответственно, 25 атмосфер.

Чем выше цифровые показатели, тем более надежной считается труба при воздействии высоких температур, следовательно тем более высокие показатели t она может испытывать.

Это важно! Вне зависимости от указанного давления, выдерживать и служить на протяжении долгого времени труба может лишь при определенных температурных пределах.

Большинство случаев, когда необходимо обратить внимание на уровень давления, связаны с применением в отопительных системах.

Следом идет сечение и толщина стенок в миллиметрах, например — 20 x 3.4 (первая цифра — это диаметр по внешней стенке, а вторая — ее толщина).

Кроме того, маркировка включает:

• информацию об изготовителе;
• номер партии, дата выпуска — обычно 15 цифр, где две последних — это год выпуска, далее — месяц, декада, номера смены, машины и линии производства;
• наличие сертификата.

Разные производители могут использовать разный порядок символов, но это не меняет суть.

Класс эксплуатации

Широкое применение полипропиленовых труб подразумевает конкретный класс эксплуатации.

Полипропиленовая продукция обязана соответствовать всем параметрам инженерной системы, которую вы намереваетесь реализовать. Именно поэтому важно обращать внимание на класс эксплуатации, который составлен согласно ГОСТ Р 52134-2003. Подробнее о классификации:

• класс 1 – водоснабжение до 60°С;
• класс 2 – водоснабжение до 70°С;
• класс 3 – напольное отопление до 60°С;
• класс 4 – напольное и радиаторное отопление до 70°С;
• класс 5 – радиаторное отопление до 90°С;
• класс XB – холодное водоснабжение.

Обычно класс указан на маркировке конкретной трубы либо в технической документации.

Сфера применения

Некоторые производители добавляют обозначения, которые показывают, как и где можно монтировать ПП трубы. Эти данные представляют собой схематичный рисунок.

Цвет и качественные характеристики

Полипропиленовые трубы разделены на различные цвета, которые имеют конкретные характеристики. Создано это для удобства сортировки как в магазине, так и непосредственно при организации работ. Существуют изделия четырех цветов:

• белые — используются при водопроводных коммуникациях, потому как их проще сваривать, а это значительно уменьшает время на монтаж;
• серые — используются при монтаже водопровода и централизованных или индивидуальных систем отопления. По техническим характеристикам являются улучшенной версией белых труб;
• черные — чаще всего задействованы для строительства канализационных коммуникаций и дренажных систем, устойчивы к ультрафиолетовым излучениям и агрессивной среде;
• зеленые — имеют низкую стоимость, а спектр использования ограничен приусадебными участками.

Несмотря на базовые знания о полипропиленовых трубах, которые можно почерпнуть из маркировки изделий, нужно понимать, что при недостаточности опыта и знаний, лучше обратиться за помощью к специалистам.

infotruby.ru

Маркировка полипропиленовых труб: расшифровываем основные обозначения

www. emomi.com

Обозначение полипропиленовых труб на чертежах и маркировка

Содержание статьи:

Обозначение полипропиленовых труб на чертежах

Существуют правила обозначения полипропиленовых труб на чертежах, они общие для всех видов труб, не только из полипропилена. Ниже представлены таблицы основных элементов трубопровода водоснабжения и отопления:

Трубные узлы:

Трубные соединения:

Элементы трубопровода водоснабжения и отопления:

Маркировка полиропиленовых труб

В зависимости от технических характеристик полипропиленовых труб, назначение и область применения у них разная. Поэтому при выборе трубы нужно обращать внимание на их маркировку.

Некоторые маркировки разных производителей могут различаться между собой, но основные распространенные мы здесь разберём.

• PP– означает, что труба изготовлена из полипропилена;

Полипропилен имеет свои разновидности, поэтому после двух первых символов присутствуют еще символы:

• PPH, PP-тип1, либо PP-1 означает, что труба сделана из гомополимера. Назначение таких труб это холодное водоснабжение и вентиляции;
• PPB, PP-тип2, либо PP-2, материалом таких труб является блоксполимер. Применяется для холодного и горячего водоснабжения и отопления.
• PPR, PP-random, либо PPRC, разновидность такого полипропилена является рандом сополимер. Это один из лучших его разновидностей, является универсальным в применении из-за его термостойкости.
• PN–обозначение рабочего давления внутри трубы, при котором она может эксплуатироваться. Существуют трубы PN 10, PN 16, PN 20, PN 25. Соответственно цифры означают давление, которое измеряется в кг/см2. Здесь нужно уточнить, что разрешенное давление указанное маркировкой при условии температуры в 20 C. Трубы с PN20, PN25, как правило, могут использоваться в горячем водоснабжении и отоплении. Чем выше этот показатель, тем толще стенка трубы. Некоторые производители полипропиленовых труб дополнительно наносят на всём протяжении трубы красную или синюю полосу. Соответственно синяя полоса означает для холодной воды, а красная для горячей.

Кроме всего прочего производители наносят дополнительную информацию в виде контактной информации фирмы производителя, номер партии, линию производства, дату и время производства и другую не столько важную информацию.

domotopil.ru

Маркировка полипропиленовых труб: отопления, водопровода и водоснабжения

Во время ремонта инженерных сетей производится замена труб, которые должны быть подобраны в соответствии со способом использования и своим предназначением. Исчерпывающую информацию можно найти непосредственно на изделии. Данные о способе производства, исходных материалах, конструкции и использовании можно получить из маркировки. Именно эта информация будет использоваться, когда нужно найти полипропиленовые трубы для отопления, лежащие на складе без упаковки. О том, как расшифровать надпись, нанесенную на трубу, и пойдет речь.

Обозначение и расшифровка

Металлопластиковые и полипропиленовые трубы первыми начали изготавливать немцы и итальянцы, именно эти предприятия провели стандартизацию маркировки трубных изделий нового поколения. Строка, которая наносится на торец трубы, содержит все необходимые данные о сферах применения и рабочих характеристиках.

Расшифровка маркировок

Обозначение имеет формат, показанный на фото, и последовательно описывает технические параметры изделия.

Расшифровка кода маркированного изделия:

• производитель;
• классификация трубы;
• номинальное давление;
• диаметр и толщина стенки;
• тип эксплуатации;
• допустимое давление;
• принятый стандарт.

Классификация

Современные полипропиленовые трубные изделия и крепления (фитинги) делят обычно на 4 типа, буквы аббревиатуры содержат зашифрованную информацию о материалах, из которых состоит послойная структура.

Различные виды фитингов

Данные имеют следующий вид:

• PP – обозначает, что труба полипропиленовая;
• H – гополимер;
• S – сополимер;
• R – рандомполимер.

Для мастера информативная и запоминаемая информация содержится только в первых двух буквах. Проще всего запомнить полное обозначение используемого послойного материала и его назначение.

Базовая маркировка полипропиленовых труб для водоснабжения:

• РРН – изделия для вентиляционных каналов или холодной воды;
• PPR – изделия для горячего/холодного водоснабжения и отопления;
• РРВ – изделия, выдерживающие гидроудар, применяются для монтажа теплых полов, не очень горячей воды и прокладки водопровода для холодной воды;
• РРВ – для высокотемпературного отопления с рабочей температурой до 95°С.

Полипропиленовые черные трубы

Полипропиленовые изделия выпускаются в белой, серой, зеленой и черной цветовой гамме, но цвет не маркируется. Однако для прокладки на солнце используют именно черные трубы, которые максимально защищены от ультрафиолета.

Данный набор обозначений является необходимым минимумом для любого мастера, выбор в зависимости от типа работ сделать несложно. Маркировка полипропиленовых труб для водопровода – РРН или PPR, для уличного использования приобретают в черном цвете.

Безусловно, выпускается продукция с разным диаметром. В зависимости от типа и сечения изменяется и цена изделия. По этой причине стоимость стоит уточнять с учетом исходных параметров, которые рассчитаны на определенные условия эксплуатации.

Таблица классификации полипропиленовых труб

Давление в системе

Давление в системе указывается после обозначения PN, именно при данном значении давления выбранная категория изделий сможет прослужить свой срок эксплуатации, а именно – 50 лет. При этом нужно сверять обозначение непосредственно с тем, что вы видите. Чем более высокое рабочее давление заложено в характеристиках, тем больше будет толщина стенки.

Давление также влияет на выбор:

• PN10 и PN16 –  это категория с тонкой стенкой для холодного водоснабжения, обычно давление в системе не превышает 10 и 16 бар;
• PN20 – используются для монтажа холодного и горячего водопровода, функционирующего при температуре до +65°С и давлении до 20 бар. Их не применяют для систем отопления;
• PN25 – маркировка трубных изделий для отопления и высокотемпературного горячего водоснабжения, это дополнительная маркировка армированных полипропиленовых труб (стекловолокно или фольга).

Полипропиленовые трубы с маркировкой PN20

Для водоснабжения классически используется тип PN20. Однако если у вас в системе повышенное давление или другие пограничные условия эксплуатации, можно использовать армированные версии.

Армированная продукция

Изготовление армированных труб и фитингов имеет свои особенности. Они имеют трехслойную структуру, между слоями полипропилена определенного типа проходит армирующий слой (стекловолокно или алюминий), благодаря чему пластиковые системы приравниваются по прочности к железным. Самыми прочными и долговечными считаются изделия со стекловолоконным слоем. Маркировка полипропиленовых труб, армированных стекловолокном, имеет такой вид – PPR-FB-PPR. Визуально их легко отличить по толщине стенки и наличию ярко окрашенной серединной вставки. Это и есть слой стекловолокна.

Дополнительные данные: расшифровка

Шифр содержит ряд дополнительных данных, например, о производителе и стандартах, которые помогут в монтаже водопровода по выбранным характеристикам:

• Соответствие регламентам выбранного стандарта;
• Знак качества, если производство прошло процесс стандартизации;
• Шифр технологии производства;
• Классификация по MRS, лабораторные испытания на прочность;
• Номер партии, дата производства, а также год изготовления – последние две цифры.

Конечно же, такая продукция не имеет рекомендованного срока хранения, но только при соблюдении условий складирования. В противном случае вы можете столкнуться с тем, что изделия по каким-то причинам утратили свои качества. В этом отношении наиболее критична высокая температура, которая может привести к разрушению материала.

При выборе обязательно обращайте внимание на фитинги. Соединения должны обеспечить нужный уровень прочности.

trubygid.ru

• Пол на лагах
• Использование стеклопластиковой арматуры
• Самовыравнивающаяся смесь для пола расход на 1 м2
• Обвязка напольного котла
• Насыпные полы
• Полимерная тротуарная плитка
• Окно в пол в
• Как выровнять пол в деревянном доме
• Полимерпесчаные изделия
• Утепление бетонного пола
• Как отполировать оргстекло

PPI BCD Часто задаваемые вопросы о системах трубопроводов из полипропилена

Часто задаваемые вопросы о системах напорных трубопроводов из полипропилена

Предисловие

Эта веб-страница содержит ответы на часто задаваемые вопросы (FAQ) о системах напорных трубопроводов из полипропилена. Эта информация предоставляется добросовестно и считается точной на момент ее публикации. В некоторых областях может потребоваться дополнительная информация, особенно в отношении необычных или специальных применений. Для получения более подробной информации обратитесь к производителю или поставщику материалов. Список производителей-членов доступен на веб-сайте PPI (ссылки ниже). PPI не поддерживает запатентованные продукты или процессы какого-либо производителя и не несет ответственности за соблюдение применимых законов и правил.

Что такое PP-R?

• PP-R — это высокотемпературная пластиковая система напорных трубопроводов, впервые использовавшаяся для водопровода и водяного отопления в Европе в 1980-х годах и представленная в Северной Америке в 2000-х годах.
  • PP-R впервые был использован для различных промышленных применений в 1970-х годах в Европе
  • Первое сообщение об использовании PP-R в промышленных целях в Северной Америке было в 1986 году.
• Согласно определению промышленного стандарта ASTM F2389.(впервые опубликовано в 2004 г.), PP-R означает полипропиленовый статистический сополимер .
  • PP-R представляет собой сополимер пропилена и по крайней мере одного сомономера, где пропилен составляет более 50% композиции
• Трубы PP-R могут включать армирующие слои для таких преимуществ, как уменьшение продольного теплового расширения/усадки
• Трубы PP-R, способные работать при высоких температурах и давлениях, подходят для применения в трубопроводах высокого давления с высокими требованиями.
  • Трубы PP-R также используются в системах без давления
Трубы
• PP-R обеспечивают устойчивость к сильнокислотным и щелочным растворам, таким как ингибиторы коррозии и химические вещества, используемые в водяных системах отопления и охлаждения
• Соединения, как правило, свариваются под действием тепла в соответствии с отраслевой практикой, описанной ниже
.

Что такое PP-RCT?

• PP-RCT — это высокотемпературная пластиковая система напорных трубопроводов, впервые использовавшаяся для водопровода и водяного отопления в 2000-х годах в Европе и представленная в Северной Америке в 2000-х годах
• В соответствии с определением, содержащимся в отраслевом стандарте ASTM F2389 (впервые опубликованном в 2004 г.), PP-RCT означает полипропиленовый статистический сополимер с модифицированной кристалличностью и термостойкостью
  • PP-RCT представляет собой сополимер пропилена и по крайней мере одного сомономера, где пропилен составляет более 50% композиции
  • Коммерчески доступные смолы PP-RCT могут иметь либо альфа-фазу кристалличности, либо комбинацию альфа- и бета-фаз кристалличности при использовании бета-зародышеобразователя.
Трубы
• PP-RCT могут включать армирующие слои для таких преимуществ, как уменьшение продольного теплового расширения/усадки
• Трубы PP-RCT, способные работать при высоких температурах и давлениях, подходят для применения в трубопроводах высокого давления с высокими требованиями.
  • Трубы PP-RCT также используются в системах без давления
Трубы
• PP-RCT обеспечивают устойчивость к сильнокислотным и щелочным растворам, таким как ингибиторы коррозии и химикаты, используемые в гидравлических системах отопления и охлаждения
• Соединения обычно свариваются под действием тепла в соответствии с отраслевыми стандартами, описанными ниже.

Каковы отраслевые стандарты для PP-R и PP-RCT?

• ASTM F2389 – Стандартные технические условия для систем трубопроводов из полипропилена (ПП) с номинальным давлением
  • Доступ к последней версии здесь
• ASTM D4101- Стандартная система классификации и основа для спецификации полипропиленовых материалов для литья под давлением и экструзии
  • Доступ к последней версии здесь
• ASTM F3497 – Стандартный метод испытаний для оценки окислительной стойкости полипропиленовых (ПП) трубопроводных систем к горячей хлорированной воде
  • Доступ к последней версии здесь
• CSA B137. 11 – Трубы и фитинги из полипропилена (PP-R и PP-RCT) для работы под давлением
  • Доступ к последней версии здесь

Какие сертификаты следует ожидать для систем трубопроводов из полипропилена?

• NSF/ANSI 14 – Компоненты системы пластиковых трубопроводов и сопутствующие материалы (для всех применений под давлением)
• NSF/ANSI/CAN 61 – Компоненты системы питьевой воды – воздействие на здоровье (для питьевой воды)
• NSF/ANSI 372 – Компоненты системы питьевой воды – содержание свинца (для питьевой воды)

Каковы номиналы давление-температура для систем трубопроводов PP-R и PP-RCT?

• Трубопроводы из PP-R и PP-RCT рассчитаны на работу под давлением при температуре 180ºF (82ºC)
• Если выбран тип стенки SDR 9 (или более толстый), эти материалы рассчитаны на давление 100 фунтов на кв. дюйм при 180ºF (690 кПа при 82ºC), что соответствует требованиям национальных образцов сантехнических норм
.
• Фактическое номинальное давление зависит от выбранного типа или толщины стенки
Полипропиленовые трубы
• доступны с различными типами стенок и толщиной (например, SDR 7,4, SDR 9, SDR 11, SDR 13,5 и т. д.) в зависимости от требуемого номинального давления.
  • Трубы с более толстыми стенками имеют более высокие номинальные значения давления, а трубы с более тонкими стенками имеют более низкие номинальные значения давления
• Свяжитесь с производителями PP-R и PP-RCT, указанными на этой веб-странице, напрямую, чтобы узнать об их предложениях по продуктам

Каковы типичные области применения трубопроводных систем из PP-R и PP-RCT?

• Распределение горячей и холодной воды в жилых и коммерческих помещениях
• Сбор и распределение регенерированной воды
• Распределение воды к радиаторам, конвекторам, фанкойлам, охлаждающим балкам и т. д.
• Использование в качестве коллекторов для гидравлических систем, таких как лучистое отопление/охлаждение, таяние снега и льда, кондиционирование газона
• Распределительные трубы и трубки для лучистого отопления/охлаждения, таяния снега и льда, кондиционирования газона
• Охлажденная вода и вода конденсатора для градирен, центров обработки данных, суперкомпьютеров
• Промышленные и технологические трубопроводы для таких применений, как производство полупроводников, фармацевтические препараты высокой чистоты и химические процессы
• Самотечной и химический дренаж под давлением, например, в лабораториях
• Сжатый воздух (с разрешения производителя трубы)
• Пищевая промышленность (при наличии разрешения производителя труб)

Свяжитесь с производителями PP-R и PP-RCT, указанными на этой веб-странице, напрямую, чтобы узнать о возможностях их продуктов и областях применения.

Каковы преимущества систем трубопроводов PP-R и PP-RCT по сравнению с традиционными металлическими трубопроводами?

• Безопасность питьевой воды (при сертификации по NSF/ANSI/CAN 61) и долговременная надежность (при сертификации по NSF/ANSI 14*)
• Стойкость к коррозии, бугорчатости, отложениям
• Устойчивость к хлору и хлораминовым дезинфицирующим средствам
• Долговечность и прочность, необходимые для установки на стройплощадке
• Термоплавкие соединения означают, что для соединения не используются пламя, клей или растворители.
• Легкий, простой в изготовлении за пределами площадки, транспортировке и использовании на рабочем месте
• Обычно более низкие затраты на продукцию и установку по сравнению с металлическими трубопроводными системами
• Натуральный изолятор с низкой теплопроводностью
• Отсутствие стоимости брака, предотвращение кражи на стройплощадке
• Доступен в широком диапазоне размеров

* Трубопроводная продукция обычно сертифицирована в соответствии с NSF/ANSI 14 по требованиям к физическим характеристикам, характеристикам и влиянию на здоровье

В чем основная разница между материалами для трубопроводов PP-R и PP-RCT?

• Не вдаваясь в химические подробности, материал PP-RCT имеет примерно на 25 % более высокую устойчивость к нагрузкам и номинальное давление на 25 % более высокое, чем трубы из PP-R при той же толщине стенки при заданной рабочей температуре
• PP-RCT — это материал нового поколения, в чем-то аналогичный более новым соединениям PE 4710 по сравнению с трубными материалами PE 3408
.

Совместимы ли трубы и фитинги PP-R и PP-RCT друг с другом?

• Да, полностью. Труба PP-R может быть соединена с фитингами PP-RCT и наоборот
• Фактически рекомендуемые процедуры сварки одинаковы для обоих материалов

Должен ли монтажник PP-R / PP-RCT следовать стандартным процедурам сварки ПЭВП для труб и фитингов из ПП?

• Процесс очень похож, но температура, давление, усилие машины и время нагрева/охлаждения отличаются для ПП по сравнению с ПЭВП; поэтому установщики должны следовать инструкциям производителя труб и оборудования
. Члены
• PPI в настоящее время разрабатывают стандартную практику ASTM для сплавления систем трубопроводов из полипропилена, аналогичную ASTM F2620 для сплавления HDPE
.
• Тем временем в основном используются процедуры сварки полипропилена DVS 2207-11
• ASTM D2657 Стандартная практика для соединения термическим сплавлением полиолефиновых труб и фитингов может использоваться в качестве общего руководства

Подходит ли PP-R или PP-RCT для трубопроводов охлажденной воды на заводе, например, для оборудования для литья под давлением, или в здании, например, для кондиционирования воздуха?

• Да, охлаждённая вода — отличное применение для полипропиленовых трубопроводных систем, и в настоящее время в Северной Америке и по всему миру работает много успешных установок

• ПП широко используется в системах технической воды или охлажденной воды в различных промышленных условиях, а также для кондиционирования помещений во всех типах зданий
• Однако при более низких температурах полипропилен может быть подвержен ударным повреждениям
• Поскольку труба защищена от сильных ударов, таких как столкновение с вилочным погрузчиком, экскаватором или аналогичным строительным оборудованием, такие применения довольно типичны для систем трубопроводов из полипропилена
• Щелкните эту ссылку, чтобы перейти к статье PPI об этом приложении

Каким образом производители обеспечивают устойчивость к дезинфицирующим средствам, таким как хлор и хлорамины?

• В соответствии с ASTM F2389 испытание на стойкость к хлору в соответствии с ASTM Test Method F2023 является обязательным для полипропиленовых труб, предназначенных для питьевой воды
• Это тот же метод испытаний, который используется для труб и шлангов PEX, и используется для прогнозирования экстраполированного срока службы при рабочих условиях 80 фунтов на квадратный дюйм при температурах до 140 °F (480 кПа при 60 °C) при воздействии горячего хлорированная вода
• В январе 2022 года ASTM International опубликовала ASTM F3497 — Стандартный метод испытаний для оценки окислительной стойкости полипропиленовых (ПП) трубопроводных систем к горячей хлорированной воде
.
• Доступ к последней версии здесь
• В течение 2022 года члены PPI работают с Международным техническим комитетом ASTM F17 над пересмотром Стандартной спецификации F2389 для замены ссылки на Метод испытаний F2023 ссылкой на Метод испытаний F3497

Можно ли устанавливать трубы из полипропилена в камеры рециркуляционного воздуха?

• Да, при испытаниях с изоляцией или огнестойкой оболочкой для испытаний на пламя и дым (например, UL 2846 и ASTM E84/UL 723), полипропиленовые трубы могут соответствовать требованиям строительных норм и правил для использования в камерах возвратного воздуха
• Трубопроводы должны быть испытаны в соответствии с определенными методами установки (например, расстояние, изоляция, противопожарная оболочка), и каждый продукт производителя должен иметь свой собственный список для пламени и дыма.
  • Пользователям и специалистам по техническому заданию следует ознакомиться с местными нормами и специальными списками пламени и дыма для каждого продукта трубопровода
• Для распределения горячей и холодной воды, водяного отопления/охлаждения, охлаждения воды и многих других применений коммерческие трубопроводы должны быть изолированы для экономии энергии и предотвращения образования конденсата на линиях холодной воды

Опасно ли воздействие УФ-излучения на полипропиленовые трубы во время строительства? Какое допустимое время воздействия?

• Продолжительное воздействие ультрафиолетового (УФ, т. е. солнечного света) излучения обесцвечивает голую полипропиленовую трубу и может ослабить полимерный материал
• Полипропиленовые трубы и фитинги должны быть защищены от УФ-излучения с момента, когда они покидают завод-изготовитель, до их установки, в том числе во время хранения
• Большинство производителей поставляют свои трубы и фитинги в защитной упаковке или пленке, защищающей от УФ-излучения, которую затем снимают при установке.
  • Если защитная упаковка повреждена, пользователи должны осмотреть трубы перед установкой
• Кратковременное УФ-облучение, обычно связанное с обращением и установкой на рабочем месте, обычно не является проблемой.
  • Большинство полипропиленовых труб и фитингов могут выдерживать 3-6 месяцев воздействия без какой-либо защиты
• Следует проконсультироваться с производителями полипропилена относительно допустимого времени воздействия на рабочей площадке

Можно ли прокладывать полипропиленовые трубы на открытом воздухе при постоянном воздействии солнечных лучей?

• Некоторые производители выпускают версии своих труб с защитой от УФ-излучения для наружной установки либо с внешним защитным слоем, либо с УФ-стабилизаторами (т. е. ингибиторами), добавленными непосредственно в материал трубы
• Стандартная полипропиленовая труба (без специальной УФ-стабилизации) также может быть защищена от УФ-излучения путем обертывания, покраски или покрытия изоляцией, что часто необходимо для трубопроводов с подогревом и охлажденной водой из соображений тепловых характеристик и эффективности.
  • Грунтовка и краска должны быть одобрены производителем труб для обеспечения совместимости
• При наружной установке рекомендуется уточнить у производителя

Как трубы из полипропилена обычно соединяются с существующими стальными или медными трубами в существующих зданиях?

• Для меньших размеров (т. е. менее 90 мм [4 дюймов]) доступны различные резьбовые переходники, которые вплавляются непосредственно в полипропиленовый трубопровод
• Фланцевые переходники доступны для большинства размеров трубопроводов от 25 до 710 мм [от 1 до 28 дюймов].
  • В то время как трубы PP-R и PP-RCT имеют метрический наружный диаметр, фланцевые переходники из полипропилена предназначены для соединения со стандартными стальными фланцами ASME
• Фитинги с пазами также доступны в нескольких диаметрах
Производители полипропилена
• также предлагают переходные фитинги для соединения с медью
пайкой.

Как трубы из ПП обычно соединяются с трубами из ХПВХ, PEX, PE-RT или PEX-AL-PEX?

• Производители полипропилена предлагают переходники с резьбой для прямого соединения с трубами из ХПВХ, PEX, PE-RT или PEX-AL-PEX
• Многие также предлагают фитинги, которые адаптируются к трубкам PEX с использованием обжимных (ASTM F1807) и соединений холодного расширения (ASTM F1960)

Я видел несколько полипропиленовых труб, в стенке которых, похоже, есть стекловолокно. Вы можете это объяснить?

• Большинство производителей полипропиленовых труб производят трубы, армированные рубленым стекловолокном в средней трети стенки трубы
• Слой стекловолокна предназначен для усиления трубы для контроля продольного теплового расширения и сжатия.
  • Не влияет на допустимое давление
• За счет включения слоя стекловолокна полипропиленовые трубы имеют коэффициент теплового расширения/усадки, аналогичный медным трубам.
  • Калькулятор проектирования пластиковых труб BCD можно использовать для расчета коэффициентов теплового расширения/усадки и помощи при проектировании компенсаторов и петель
• Пониженный потенциал теплового расширения делает этот продукт идеальным трубопроводом для промышленного или коммерческого применения, где изменение температуры может сделать контроль движения трубы сложной задачей при проектировании

Можно ли закапывать трубы из полипропилена в землю?

• Да, системы трубопроводов из полипропилена можно прокладывать под землей, как и другие пластиковые трубы, с использованием открытых траншейных методов
• PP также может быть установлен с использованием различных методов направленного бурения, но из-за метрического наружного диаметра (т. е. наружного диаметра, немного отличающегося от других типов труб) может потребоваться некоторая модификация протяжных головок
• Из-за физических свойств полипропиленовых материалов и процесса соединения плавлением в большинстве случаев блокировка осевого усилия и компенсация теплового расширения не требуются
• Проконсультируйтесь с производителем труб относительно максимальной прочности на разрыв, радиуса изгиба, глубины прокладки под дорогами и защиты трубы при прохождении через стены фундамента или другие препятствия

Какие ресурсы доступны для помощи в проектировании систем трубопроводов из полипропилена?

• Калькулятор проектирования пластиковых труб BCD — это программный инструмент, который помогает в проектировании пластиковых напорных труб и систем трубопроводов, таких как PP-R и PP-RCT
.
• Калькулятор включает пять основных функций:
• Давление/потеря напора
• Вес/объем трубы
• Тепловое расширение/сжатие
• Гидравлический амортизатор
• Расширительный рычаг/петля
• Доступ к калькулятору BCD по этой ссылке
• Производители трубопроводов часто предоставляют ресурсы для помощи при проектировании, такие как руководства, руководства и другие полезные вспомогательные материалы
.

Какие другие документы PPI, относящиеся к системам трубопроводов из полипропилена, доступны?

• PPI TN-56 Установка пластиковых напорных трубопроводов вблизи встраиваемых осветительных приборов с классом IC и без класса IC
• PPI TN-57 Правильная интеграция медных труб и компонентов с трубными материалами из PP-R для сантехнических применений
• Заявление PPI Y Вкус и запах питьевой воды из систем пластиковых трубопроводов
• Рекомендация PPI G Рекомендация против использования эпоксидных покрытий для труб в водопроводно-канализационных распределительных системах, включающих пластиковые компоненты
• Рекомендация PPI H Рекомендация по прямому соединению пластиковых труб с безбаковыми водонагревателями для бытовых (например, жилых) применений

Обозначения материалов полиэтиленовых труб | Статья из AGRU America

/>

Для инженеров, работающих на международном уровне, особенно важно знать преобразование единиц измерения и различия между основными единицами измерения, такими как Цельсий и Фаренгейт. В области инженерных пластиков и, в частности, полиэтиленовых труб, есть несколько обозначений материалов, которые стоит запомнить. Как и их имперские и метрические аналоги, некоторые из этих обозначений материалов более распространены в регионах, где используются североамериканские стандарты, чем в Европе или в тех регионах, где используются альтернативные стандарты. С глобальной точки зрения полиэтиленовые материалы для труб проходят испытания и классифицируются в соответствии с двумя широко признанными системами стандартов: ASTM International (ASTM) и Международной организацией по стандартизации (ISO). Повсеместное и устойчивое использование этих двух систем стандартов привело к появлению двух преобладающих обозначений материала полиэтиленовых труб, которые широко используются во всем мире. Это: PE4710 в тех юрисдикциях, которые признают системы стандартов ASTM, и PE100 в тех, где используются системы стандартов ISO. Знание сходств и различий между этими обозначениями необходимо для правильной спецификации продукта, его закупки и использования.

Преобразование информации, стоящей за этими обозначениями, немного сложнее, чем преобразование градусов Цельсия в градусы Фаренгейта. Следующая информация предназначена для освежения знаний об этих всемирно признанных обозначениях материалов для полиэтиленовых труб, чтобы помочь инженерам или проектировщикам узнать о сходствах и различиях между PE 100 и PE4710.

Методы стандартизации ISO и ASTM

Во-первых, важно понимать, что PE 100 — это обозначение материала полиэтиленовой трубы в рамках ISO, которое определяет другой набор критериев по сравнению с PE4710, который является обозначением материала трубы ASTM. PE 100 определяет продукт как изготовленный из полиэтилена (PE), который сохраняет минимальную требуемую прочность (MRS) 10 МПа (умноженное на 10) в течение 50-летнего периода (статистически прогнозируемого) при 20 градусах Цельсия. Это обозначение ISO не определяет другие свойства продукта, такие как плотность, медленный рост трещин (SCG) или быстрое сопротивление растрескиванию (RCR). Поэтому можно найти материалы для труб ПЭ 100, которые имеют другие технические или физические свойства со значительными отличиями. Некоторые PE 100 обладают превосходными SCG или RCP. Чтобы действительно понять различия между конкурирующими продуктами PE 100, важно, чтобы разработчик внимательно изучил спецификацию каждого продукта или лист технических данных 9.0003

В отличие от обозначения ISO, ASTM классифицирует трубы из полиэтилена на основе плотности, сопротивления медленному росту трещин и гидростатического расчетного напряжения (HDS). Все последние три части измеряются в соответствии с конкретными условиями испытаний ASTM. Например, PE4710 означает, что изделие изготовлено из полиэтилена с номинальной плотностью «4», классом медленного роста трещин «7» и имеет рекомендованное максимальное давление 1000 фунтов на квадратный дюйм с расчетным коэффициентом 0,63 при 23 градусах Цельсия в соответствии с с ASTM D3350 и политикой рейтинга нагрузки в PPI-TR-3 Института пластиковых труб. Полиэтиленовые материалы для труб с обозначением PE4710 описывают материал для труб, который отвечает исключительно высоким требованиям к производительности.

Хотя некоторые PE 100 могут быть произведены достаточного качества и протестированы на соответствие требованиям PE4710, все сегодняшние коммерчески доступные PE4710 соответствуют требованиям ISO для обозначения PE 100.

Разные обозначения и разные возможности

Хотя MRS и HDS являются схожими средствами категоризации долговременной гидростатической прочности, существует несколько существенных различий, о которых следует помнить. Во-первых, MRS измеряется с использованием стандартов ISO 9080 и 12162, которые устанавливают условия испытаний при 20 градусах Цельсия. Между тем, HDS измеряется с использованием ASTM D2837 и тестируется при 23 градусах Цельсия.

Кроме того, способы, которыми эти два термина, HDB и MRS, используются для определения номинального давления для конкретного профиля трубы, также различаются. Рассмотрим следующее сравнение уравнений номинального давления в системах стандартов ASTM и ISO.

Уравнение номинального давления по ASTM:

PR = (2 x HDB x DF)/ (DR-1)

Где:

• PR = номинальное давление воды в фунтах на квадратный дюйм при 73⁰ F (23⁰ C)
• HDB = Расчетная гидростатическая основа в фунтах на кв. дюйм изб. при 73⁰ F (23⁰ C)
• DF = Расчетный коэффициент для PE4710 в соответствии с PPI TR-3 = 0,63
• DR = отношение размеров (или SDR) = номинальный внешний диаметр/минимальная толщина стенки

Уравнение номинального давления по ISO

PN = 20 x MRS/ (C _мин. x (DR-1))

Где:

• PN = номинальное давление воды в барах при 2004°C
• MRS = Минимальная требуемая прочность для воды в барах при 20⁰C
• C _мин. = расчетный коэффициент для воды в соответствии с ISO 12162 = 1,25
• DR = отношение размеров (или SDR) = номинальный внешний диаметр/минимальная толщина стенки

Как было указано, эти уравнения различаются использованием двух членов, HDB и MRS, и температурами, при которых они определяются. Однако они различаются и в другом очень важном отношении. В методологии ASTM применяется один расчетный коэффициент DF для воды, который предназначен для учета всех аспектов использования этого материала в трубопроводах. Это включает в себя вариативность лабораторных испытаний и вариативность конструкции или эксплуатации. Расчетный коэффициент, C _мин. ISO не предназначен для учета изменчивости конструкции или эксплуатации в полевых условиях. ISO поощряет применение дополнительных эксплуатационных факторов, если это оправдано конструкционными или эксплуатационными факторами.

Как видно из Таблицы 1, фактический расчет номинального давления при соответствующих стандартных температурах дает разные результаты. Это является характеристикой различий в том, как две преобладающие системы стандартов (ASTM и ISO) определяют долговременную гидростатическую прочность полиэтиленового материала, а также в том, как категоризированная прочность (HDB или MRS) в каждой системе применяется к определить номинальное давление для конкретной полиэтиленовой трубы.

Таблица 1. Сравнительные номинальные значения давления полиэтиленовых труб (PR) для PE4710 и PE 100 в системах водоснабжения

DR	7	7,3	9	11	13,5	15,5	17	21	26
PR для PE4710 при 23C в фунтах на кв. дюйм (изб.)	336	320	252	202	161	139	126	101	81
PR для pe4710 @ 23C в барах	23	22	17	14	11	10	9	7	6
PR для pe 100 при 20C в фунтах на кв. дюйм изб.	387	368	290	232	186	160	145	116	93
PR для PE 100 при 20°C в барах (ii)	27	25	20	16	13	11	10	8	6

Примечания:

• (I) Рассчитано в соответствии с ASTM F714 и ASTM D3035
• (II) Рассчитано в соответствии с ISO 4427

Метод ASTM приводит к более консервативному номинальному давлению для того же отношения размеров трубы (DR) по сравнению с методологией ISO, как показано в таблице 1. Разница в ~ 15% между характеристиками давления для PE4710 по сравнению с номинальным давлением для трубы PE100 DR’s связан, по существу, с двумя точками:

1. Различные температуры, при которых две методики испытывают нагрузку на материал полиэтиленовой трубы (23⁰C против 20⁰C), и
2. Расчетный коэффициент ISO (1,25), используемый в уравнении для номинального давления, не учитывает изменчивость конструкции или эксплуатации в полевых условиях, в то время как расчетный коэффициент ASTM (0,63), используемый в уравнении для номинального давления, предназначен для учета этих двух переменных.

Существуют дополнительные факторы в двух соответствующих протоколах оценки нагрузки, которые также влияют на различия в оценках давления. За дополнительной информацией об этих факторах читатель может обратиться к цитируемой литературе.

Подробный список основных стандартов на трубопроводные системы из ПВХ

Обновлено: 20 октября 2019 г.

Основные стандарты на трубопроводные системы из ПВХ

Организация	нет.	Заявка	Тип материала	Титул
ЕН	1767	Водоснабжение и подземный и надземный дренаж, канализация и орошение под давлением	ПВХ-О	Системы пластмассовых трубопроводов для водоснабжения и подземного и надземного дренажа, канализации и орошения под давлением – Поливинилхлорид ориентированный непластифицированный (ПВХ-О)
ЕН	1329	Почва и отходы	Сплошная стенка из ПВХ	Системы пластиковых трубопроводов для отвода грунта и отходов (низкая и высокая температура) внутри строительных конструкций. Непластифицированный поливинилхлорид (PVC-U). Часть 1. Технические требования к трубам, фитингам и системе
ЕН	1401	Дренаж и канализация	Сплошная стенка из ПВХ	Системы пластиковых трубопроводов для безнапорного подземного дренажа и канализации. Непластифицированный поливинилхлорид (PVC-U). Часть 1. Технические условия на трубы, фитинги и систему
ЕН	1453	Почва и отходы	Структурированная стена из ПВХ	Системы пластиковых трубопроводов с трубами со структурированными стенками для отвода грунта и отходов (низких и высоких температур) внутри зданий. Непластифицированный поливинилхлорид (PVC-U). Часть 1. Технические требования к трубам, фитингам и системе
ЕН	1565	Слив внутри зданий	ПВХ-САН	Системы пластиковых трубопроводов для отвода грунта и отходов (низкая и высокая температура) внутри строительных конструкций. Смеси сополимеров стирола (САН+ПВХ). Часть 1. Технические требования к трубам, фитингам и системе
ЕН	12200	Дождевая вода	Сплошная стенка из ПВХ	Системы пластиковых дождевых трубопроводов для надземного наружного использования. Непластифицированный поливинилхлорид (PVC U). Часть 1. Технические требования к трубам, фитингам и системе
ЕН	13476	Дренаж и канализация	Структурированная стена из ПВХ	Системы пластиковых трубопроводов для безнапорного подземного дренажа и канализации. Системы трубопроводов со структурированными стенками из непластифицированного поливинилхлорида (ПВХ-У), полипропилена (ПП) и полиэтилена (ПЭ) Часть 1: Общие требования и рабочие характеристики Часть 2: Технические условия на трубы и фитинги с гладкой внутренней и внешней поверхностью и систему, тип А Часть 3. Технические условия на трубы и фасонные части с гладкой внутренней и профилированной внешней поверхностью и на систему типа В
ЕН	13598	Дренаж и канализация	Смотровые камеры	Системы пластиковых трубопроводов для безнапорного подземного дренажа и канализации – непластифицированный поливинилхлорид (PVC-U), полипропилен (PP) и полиэтилен (PE) Часть 1: Спецификации для вспомогательной арматуры, включая неглубокие смотровые камеры Часть 2: Технические требования к люкам и смотровым камерам
CEN/TS	14541	Трубы и фитинги	Непервичные материалы	Пластмассовые трубы и фитинги. Характеристики использования непервичных материалов PVC-U, PP и PE
ЕН	15012	Слив внутри зданий	Арт. КПП	Системы пластмассовых трубопроводов. Системы удаления грунта и отходов внутри строительных конструкций. Эксплуатационные характеристики труб, фитингов и их соединений
ЕН	15014	Напорные трубы	Арт. КПП	Системы пластмассовых трубопроводов. Подземные и надземные системы для воды и других жидкостей под давлением. Эксплуатационные характеристики труб, фитингов и их соединений
ЕН	15015	Горячая и холодная вода	Арт. КПП	Системы пластмассовых трубопроводов. Системы горячего и холодного водоснабжения, не предназначенные для потребления человеком. Эксплуатационные характеристики труб, фитингов и их соединений
ПРЕН	17176	Напорные трубы	ПВХ-О	Системы пластиковых трубопроводов для водоснабжения и подземного и надземного дренажа, канализации и орошения под давлением – Поливинилхлорид ориентированный непластифицированный (ПВХ-О) Часть 1: Общие Часть 2: Трубы Часть 3: Фитинги Часть 5: Соответствие назначению системы
ЕН ИСО	1452	Вода под давлением	Сплошная стенка из ПВХ	Системы пластмассовых трубопроводов для водоснабжения, подземного и надземного дренажа и канализации под давлением – поливинилхлорид непластифицированный (ПВХ-У) Часть 1: Общие Часть 2: Трубы Часть 3: Фитинги Часть 4: Клапаны Часть 5: Соответствие назначению системы
ЕН ИСО	15493	Промышленное давление	Сплошная стенка из ПВХ	Системы пластиковых трубопроводов для промышленного применения – акрилонитрил-бутадиен-стирол (АБС), непластифицированный поливинилхлорид (ПВХ-Н) и хлорированный поливинилхлорид (ПВХ-Х) – Спецификации компонентов и системы; Метрическая серия
ЕН ИСО	21003	Горячая и холодная вода	Многослойные трубы	Многослойные трубопроводные системы для систем горячего и холодного водоснабжения внутри зданий Часть 1: Общие положения Часть 2: Трубы Часть 3: Фитинги Часть 5: Соответствие назначению системы
ИСО	3633	Слив внутри зданий	Трубы и фитинги из ПВХ	Системы пластмассовых трубопроводов для отвода грунта и отходов (низких и высоких температур) внутри зданий – непластифицированный поливинилхлорид (PVC-U)
ИСО	4435	Дренаж и канализация	Трубы и фитинги из ПВХ	Системы пластиковых трубопроводов для безнапорного подземного дренажа и канализации – поливинилхлорид непластифицированный (ПВХ-Н)
ИСО	6993	Газ низкого давления	ПВХ-HI	Подземные, ударопрочные поливинилхлоридные (PVC-HI) системы трубопроводов для подачи газообразного топлива Часть 1: Трубы для максимального рабочего давления 1 бар (100 кПа) Часть 2: Фитинги для максимального рабочего давления 200 мбар (20 кПа) Часть 3: Фитинги и седла для максимального рабочего давления 1 бар (100 кПа) Часть 4: Свод правил по проектированию, обращению и установке
ИСО	13272	Дренаж и канализация	Люки	Системы пластиковых трубопроводов для безнапорного подземного дренажа и канализации. Непластифицированный поливинилхлорид (ПВХ-У), полипропилен (ПП), полипропилен с минеральными модификаторами (ПП-МД) и полиэтилен (ПЭ). Технические условия на смотровые колодцы и смотровые колодцы камеры в проезжих частях и подземных сооружениях
ИСО	16422	Вода под давлением	ПВХ-О	Трубы и соединения из ориентированного непластифицированного поливинилхлорида (ПВХ-О) для подачи воды под давлением. Технические условия
ИСО	19220	Слив внутри зданий	Трубы и фитинги из ПВХ-САН	Системы пластиковых трубопроводов для отвода грунта и отходов (низких и высоких температур) внутри зданий – Смеси сополимеров стирола (САН + ПВХ)
ИСО	21004	Вода под давлением	Многослойный ПВХ	Системы пластмассовых трубопроводов. Многослойные трубы и их соединения на основе термопластов для водоснабжения
ИСО/ДИС	19469	Дренаж	Гофрированные трубы	Системы пластиковых трубопроводов для безнапорного подземного дренажа. Системы одностенных гофрированных труб из полиэтилена (PE), полипропилена (PP) и непластифицированного поливинилхлорида (PVC-U) Часть 1: Общие требования и рабочие характеристики Часть 3: Трубы и фитинги
ИСО	21138	Дренаж и канализация	Структурированные стеновые трубы	Системы пластиковых трубопроводов для безнапорного подземного дренажа и канализации. Системы трубопроводов со структурированными стенками из непластифицированного поливинилхлорида (ПВХ-Н), полипропилена (ПП) и полиэтилена (ПЭ) Часть 1. Спецификации материалов и критерии эффективности для труб, фитингов и системы Часть 2: Трубы и фитинги с гладкой внешней поверхностью, тип А Часть 3: Трубы и фитинги с негладкой внешней поверхностью, тип B

ASTM D2241	Стандартные технические условия для труб из поливинилхлорида (ПВХ), рассчитанных на номинальное давление (серия SDR)
ASTM D3034	Стандартные технические условия для канализационных труб и фитингов из поливинилхлорида (ПВХ) типа PSM
ASTM F1336	Стандартные технические условия на канализационные фитинги с прокладками из поливинилхлорида (ПВХ)
ASTM F1483	Стандартные технические условия для ориентированного поливинилхлорида, ПВХ, напорной трубы
ASTM F1803	Стандартные технические условия для самотечных труб и фитингов из поливинилхлорида (ПВХ) с закрытым профилем на основе контролируемого внутреннего диаметра
ASTM F679	Стандартные технические условия на поливинилхлоридные (ПВХ) пластиковые самотечные канализационные трубы и фитинги большого диаметра
ASTM F794	Стандартные технические условия для профильных канализационных труб и фитингов из поливинилхлорида (ПВХ) на основе контролируемого внутреннего диаметра
ASTM F949	Стандартные технические условия на гофрированную канализационную трубу из поливинилхлорида (ПВХ) с гладкой внутренней поверхностью и фитингами
АВВА С900	Напорная труба из поливинилхлорида (ПВХ) и сборные фитинги, от 4 до 60 дюймов (от 100 до 1500 мм), для передачи и распределения воды
АВВА C907	Литые под давлением поливинилхлоридные (ПВХ) фитинги под давлением, от 4 дюймов до 12 дюймов (от 100 мм до 300 мм), для систем водоснабжения, водоотведения и регенерированной воды
АВВА C909	Напорная труба из молекулярно-ориентированного поливинилхлорида (ПВХО), 4 дюйма. через 24 В. (от 100 мм до 600 мм) для водоснабжения, водоотведения и оборотной воды
FM 1612	Трубы и фитинги из поливинилхлорида (ПВХ) для службы подземной противопожарной защиты
NSF/ANSI 14	Компоненты системы пластиковых трубопроводов и сопутствующие материалы
UL 1285	Стандарт на трубы и муфты из поливинилхлорида (ПВХ) и ориентированного поливинилхлорида (ПВХО) для подземной пожарной службы
УНИ-Б-15-10	Рекомендуемые стандартные технические условия для сборных поливинилхлоридных (ПВХ) фитингов под давлением

Основные стандарты поддержки систем трубопроводов из ПВХ

Организация	нет.	Приложение	Тип материала	Титул
ЕН	16903	Подземные трубы и фитинги	Правила категорий продуктов	Системы пластмассовых трубопроводов. Экологическая декларация продукции. Правила категории продукции (PCR), дополняющие EN 15804, для подземных систем пластмассовых трубопроводов
ПРЕН	16904	Трубы и фитинги внутри зданий	Правила категорий продуктов	Системы пластиковых трубопроводов. Экологическая декларация продукции. Правила категории продукции, дополняющие стандарт EN 15804, для систем пластиковых трубопроводов внутри зданий
CEN/TR	12108	Установка	Горячая и холодная вода	Системы пластиковых трубопроводов – Руководство по установке внутри зданий или систем напорных трубопроводов для горячей и холодной воды, предназначенных для потребления человеком.
ЕН ИСО	9080	Экстраполяция	Длительное давление	Пластмассовые трубопроводы и воздуховоды. Определение долговременной гидростатической прочности термопластических материалов в форме труб методом экстраполяции
ЕН ИСО	12162	Классификация	Термопласты	Термопластичные материалы для труб и фитингов, работающих под давлением. Классификация, обозначение и расчетный коэффициент
ИСО	161	Размеры	Трубы	Трубы из термопластов для транспортировки жидкостей. Номинальные наружные диаметры и номинальное давление Часть 1: Метрическая серия Часть 2: Серия для дюймовых моделей
ИСО	265-1	Размеры	Фитинги из ПВХ	Трубы и фитинги из пластмасс. Фитинги для труб бытовых и промышленных сточных вод. Основные размеры: Метрическая серия. Часть 1. Поливинилхлорид непластифицированный (PVC-U)
ИСО	727	Размеры	Розетки	Фитинги из непластифицированного поливинилхлорида (ПВХ U), хлорированного поливинилхлорида (ПВХ С) или акрилонитрила/бутадиена/стирола (АБС) с гладкими муфтами для труб под давлением. Размеры муфт Часть 1: Метрическая серия Часть 2: Серия для дюймовых моделей
ИСО	4065	Размеры	Трубы	Трубы из термопластов – Универсальная таблица толщины стенки
ИСО	4433-3	Химическая стойкость	Трубы ПВХ	Трубы из термопластов. Стойкость к жидким химическим веществам. Классификация. Часть 3. Непластифицированный поливинилхлорид (PVC-U), ударопрочный поливинилхлорид (PVC-HI) и хлорированный поливинилхлорид (PVC-C) ) трубы
ИСО	10508	Классификация	Горячая и холодная вода	Системы пластиковых трубопроводов для систем горячего и холодного водоснабжения. Руководство по классификации и проектированию
ИСО	11922	Размеры	Трубы	Трубы из термопластов для транспортировки жидкостей. Размеры и допуски Часть 1: Метрическая серия Часть 2: Серия для дюймовых моделей
ИСО/ТР	4191	Установка	ПВХ и ПВХ-О под давлением	Системы пластиковых трубопроводов для водоснабжения. Непластифицированный поливинилхлорид (PVC-U) и ориентированный PVC-U (PVC-O). Руководство по установке
ИСО/ТР	10358	Химическая стойкость	Термопласты	Пластмассовые трубы и фитинги. Комбинированная классификационная таблица химической стойкости

Основные стандарты испытаний трубопроводных систем из ПВХ

Организация	нет.	Приложение	Тип материала	Титул
RU	12293	Тестирование	Циклическое изменение температуры	Системы пластмассовых трубопроводов. Термопластовые трубы и фитинги для горячей и холодной воды. Метод испытания на устойчивость смонтированных узлов к циклическим изменениям температуры
ЕН	12294	Тестирование	Герметичность	Системы пластмассовых трубопроводов. Системы горячего и холодного водоснабжения. Метод испытания на герметичность под вакуумом
ЕН	12295	Тестирование	Циклическое изменение давления	Системы пластиковых трубопроводов. Термопластовые трубы и соответствующие фитинги для горячей и холодной воды. Метод испытания соединений на устойчивость к циклическому изменению давления
ЕН ИСО	1167	Тестирование	Сопротивление давлению	Трубы, фитинги и сборки из термопластов для транспортировки жидкостей. Определение сопротивления внутреннему давлению Часть 1: Общий метод Часть 2: Подготовка образцов для испытаний труб Часть 3: Подготовка компонентов Часть 4: Подготовка сборок
ЕН ИСО	9969	Тестирование	Кольцевая жесткость	Трубы из термопластов. Определение кольцевой жесткости
ЕН ИСО	13968	Тестирование	Кольцевая гибкость	Системы пластмассовых трубопроводов и воздуховодов. Трубы из термопластов. Определение гибкости кольца
ЕН ИСО	13229	Тестирование	Вязкость и значение K	Системы трубопроводов из термопластов для безнапорных применений. Трубы и фитинги из непластифицированного поливинилхлорида (PVC-U). Определение числа вязкости и коэффициента К
ЕН ИСО	13257	Тестирование	Циклирование при повышенной температуре	Системы трубопроводов из термопластов для безнапорных применений. Метод испытаний на устойчивость к циклическому воздействию повышенных температур
ЕН ИСО	13260	Тестирование	Температурное циклирование и нагрузка	Системы трубопроводов из термопластов для безнапорного подземного дренажа и канализации. Метод испытаний на устойчивость к комбинированному циклическому изменению температуры и внешней нагрузке
ЕН ИСО	13262	Тестирование	Прочность шва на растяжение	Системы трубопроводов из термопластов для безнапорного подземного дренажа и канализации. Термопластовые спиральностенные трубы со структурированной стенкой. Определение предела прочности при растяжении шва
ЕН ИСО	13263	Тестирование	Ударная вязкость	Системы трубопроводов из термопластов для безнапорного подземного дренажа и канализации. Фитинги из термопластов. Метод испытания на ударную вязкость
ЕН ИСО	13477	Тестирование	РКП	Трубы из термопластов для транспортировки жидкостей. Определение сопротивления быстрому распространению трещин (RCP). Небольшие стационарные испытания (испытание S4)
ЕН ИСО	13478	Тестирование	РКП	Трубы из термопластов для транспортировки жидкостей. Определение сопротивления быстрому распространению трещин (RCP). Полномасштабные испытания (FST).
ИСО	13266	Тестирование	Сопротивление нагрузке	Системы трубопроводов из термопластов для безнапорного подземного дренажа и канализации. Шахты или стояки из термопластов для смотровых камер и смотровых колодцев. Определение устойчивости к поверхностным и транспортным нагрузкам
ИСО	13267	Тестирование	Сопротивление продольному изгибу	Системы трубопроводов из термопластов для безнапорного подземного дренажа и канализации. Поделиться Вам может понравится Теплый пол под линолеум видео: Электрический теплый пол под линолеум 28.07.2023 Инфракрасный теплый пол принцип работы: Пленочный теплый пол. Принцип работы и преимущества плёночного пола 07.09.2023 Вешалки для одежды напольные деревянные фото: Вешалка напольная деревянная – купить на Ярмарке Мастеров 25.05.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
