Маркировка полипропиленовых труб и значения буквенно-цифровых символов
Буквенные и цифровые обозначение на трубах обозначают их технические характеристики, и для того чтобы выбрать оптимальные комплектующие для прокладки и монтажа какого-либо вида систем, важно разбираться в маркировке и уметь ее расшифровывать.
Содержание
- Для чего нужна маркировка
- Базовая и дополнительная маркировка
- Расшифровываем буквы и цифры
- Показатели давления
- Класс эксплуатации
- Сфера применения
- Цвет и качественные характеристики
Для чего нужна маркировка
Согласно постановлению Правительства РФ №55 от 19.01.1998 каждый продавец обязан предоставить покупателю в положенный срок достоверную информацию о товаре.
Маркировка, как правило, нужна для того, чтобы можно было проконтролировать не только рабочие характеристики трубы, но и ее качество, а также определиться со сферой применения, для которой подходит то или иное изделие.
Информация, отражаемая в маркировках, содержит:
- значок стандарта качества;
- товарный знак производителя;
- показатели предельного давления;
- диаметр;
- материал изготовления;
- назначение изделия;
- дата изготовления;
- номер партии.
Это почти исчерпывающие сведения, позволяющие определить какие из них можно использовать для водопроводов, а какие для отопления или других видов систем.
Базовая и дополнительная маркировка
Базовая маркировка содержит важные показатели, от которых зависит сфера ее применения:
- название материала, использованного для изготовления трубы;
- диаметр трубы;
- уровень номинального давления.
Базовых показателей обычно достаточно, чтобы определить, какую трубу выбрать для того или иного вида трубопровода.
Дополнительная информация включает в себя:
- соответствие изделия с международным техническим регламентом;
- торговая марка или знак производителя;
- знак качества;
- номер партии и дата, когда она выпущена.
Эти сведения редко влияют на выбор потребителей, но дают исчерпывающую информацию о товаре, пожалуй, единственный параметр — торговая марка производителя, которая также может влиять на предпочтения, когда покупатель выбирает изделие того производителя, которому доверяет, или тому, кто лучше зарекомендовал себя на рынке.
Расшифровка показателей начинается с толкования буквенно-цифровых обозначений.
Расшифровываем буквы и цифры
Обычно для их описания используют таблицы, которые охватывают обширную область применения труб, начиная монтажом магистралей поставки воды и заканчивая отопительными системами. Человеку, специальность которого не связана со строительством, достаточно знать лишь базовые значения:
- S – труба из однослойные структуры;
- M – труба из многослойной структуры;
- TI – термоизолированные структуры;
- PP – полипропилен;
- PP-RP – полипропилен, выдерживающий повышенное давление;
- PEX – сшитый полипропилен;
- AL – алюминий.
Буквы PP всегда означают полипропилен, при этом эти трубы делятся на типы:
- PPB – трубы повышенной ударопрочности, их применяют в области напольных отопительных систем и систем холодного водоснабжения;
- PPH – трубы, диаметры которых отличаются увеличенным размером (для систем вентиляции и холодного водоснабжения;
- PPR – универсальный тип труб, их можно использовать и для горячего и для холодного водоснабжения, а также в системах отопления благодаря способности выдерживать высокие t.
Обратите внимание! Особый тип пропилена, который предназначен для транспортировки жидкости под t +95 °C.
Показатели давления
Обозначаются аббревиатурой PN и цифрой, указывающей на максимально допустимое давление при использовании. С увеличением толщины увеличивается ее цифровое обозначение: PN10 — это труба, способная выдерживать давление в 10 атмосфер, а PN25 — соответственно, 25 атмосфер.
Чем выше цифровые показатели, тем более надежной считается труба при воздействии высоких температур, следовательно тем более высокие показатели t она может испытывать.
Это важно! Вне зависимости от указанного давления, выдерживать и служить на протяжении долгого времени труба может лишь при определенных температурных пределах.
Большинство случаев, когда необходимо обратить внимание на уровень давления, связаны с применением в отопительных системах.
Следом идет сечение и толщина стенок в миллиметрах, например — 20 x 3.4 (первая цифра — это диаметр по внешней стенке, а вторая — ее толщина).
Кроме того, маркировка включает:
- информацию об изготовителе;
- номер партии, дата выпуска — обычно 15 цифр, где две последних — это год выпуска, далее — месяц, декада, номера смены, машины и линии производства;
- наличие сертификата.
Разные производители могут использовать разный порядок символов, но это не меняет суть.
Класс эксплуатации
Широкое применение полипропиленовых труб подразумевает конкретный класс эксплуатации.
Полипропиленовая продукция обязана соответствовать всем параметрам инженерной системы, которую вы намереваетесь реализовать.
Именно поэтому важно обращать внимание на класс эксплуатации, который составлен согласно ГОСТ Р 52134-2003. Подробнее о классификации:
- класс 1 – водоснабжение до 60°С;
- класс 2 – водоснабжение до 70°С;
- класс 3 – напольное отопление до 60°С;
- класс 4 – напольное и радиаторное отопление до 70°С;
- класс 5 – радиаторное отопление до 90°С;
- класс XB – холодное водоснабжение.
Обычно класс указан на маркировке конкретной трубы либо в технической документации.
Сфера применения
Некоторые производители добавляют обозначения, которые показывают, как и где можно монтировать ПП трубы. Эти данные представляют собой схематичный рисунок.
Цвет и качественные характеристики
Полипропиленовые трубы разделены на различные цвета, которые имеют конкретные характеристики. Создано это для удобства сортировки как в магазине, так и непосредственно при организации работ. Существуют изделия четырех цветов:
- белые — используются при водопроводных коммуникациях, потому как их проще сваривать, а это значительно уменьшает время на монтаж;
- серые — используются при монтаже водопровода и централизованных или индивидуальных систем отопления.
- черные — чаще всего задействованы для строительства канализационных коммуникаций и дренажных систем, устойчивы к ультрафиолетовым излучениям и агрессивной среде;
- зеленые — имеют низкую стоимость, а спектр использования ограничен приусадебными участками.
Несмотря на базовые знания о полипропиленовых трубах, которые можно почерпнуть из маркировки изделий, нужно понимать, что при недостаточности опыта и знаний, лучше обратиться за помощью к специалистам.
Маркировка полипропиленовых труб
Трубы из полипропилена выпускают с различными техническими характеристиками, которые отображаются в специальной маркировке.
Для того чтобы избежать ошибок при выборе необходимых труб для горячего или же холодного водоснабжения, а также и для отопления, нужно иметь представление о той маркировке, которая на трубу нанесена и является как бы ее паспортом.
Номинальное давление
- Буквы PN обозначают номинальное давление. Оно выражается в барах (кг/см2). PN – это неизменное номинальное внутреннее давление воды с температурой 20 градусов Цельсия, выдерживаемое трубами безотказно в течение 50 лет.
- Больше всего распространены полипропиленовые трубы PN 25, PN 20, PN 16 и PN 10. Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения.
- Некоторые производители изготовляют трубы, на которых идет синяя продольная полоса для холодной воды (PN 10). Красная полоса на трубах говорит о том, что они предназначаются для воды горячей (PN 20). Есть таблицы, по которым рассчитывается срок службы трубы, руководствуясь данными по температуре воды и ее давлению. Чем будет выше давление и если температура воды выше 20 градусов, тем меньше прослужит труба.
Обозначение материала
- Разные изготовители труб используют различные обозначения. Но буквы РР всегда свидетельствуют о том, что трубы сделаны из полипропилена. Если вы увидели обозначения РРН, РР-тип 1 или же РР-1, то это изделие изготовлено из первого типа полипропилена – гомополимера. Обозначения РР-тип 2, РР-2, или РРВ – трубы сделаны из блоксополимера. Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.
- Маркировка полипропиленовых труб для водоснабжения холодной воды будет обозначена РРН. Такие трубы применяются и при прокладке вентиляции. Трубы, маркированные РРВ , находят свое применение в центральном и автономном отоплении и холодном водоснабжении.
- Трубная продукция с маркировкой PPR распространена больше всего благодаря своей повышенной теплостойкости. Поэтому они подходят и для горячей воды, и для холодной, а также для отопительных систем разнообразного вида.
Маркировка полипропиленовых труб
Что еще обозначено в маркировке

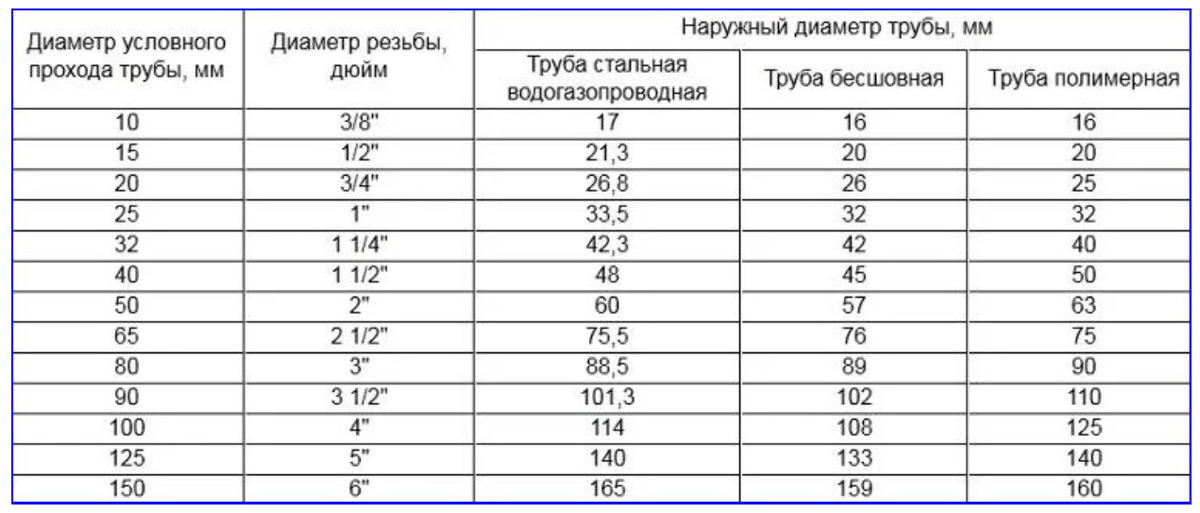

- Диаметр трубы и минимальный размер ее стенок. Специально принятая схема для этого обозначения похожа на нашу метрическую систему мер. Диаметры трубы обозначены в миллиметрах цифрами – от 10 и до 1200 мм.
- Дата выпуска, номер партии и другое. Сведения в 15 цифрах обозначены двумя последними цифрами года, когда трубы были изготовлены, месяц и номер декады года, номер смены, номер партии, машины и производственной линии.
- Товарная марка изготовителя продукции, информация о сертификате
Видео: Предназначения полипропиленовых труб
Похожие публикации:
Обозначения материалов полиэтиленовых труб | Статья из AGRU America
/>
Для инженеров, работающих на международном уровне, особенно важно знать преобразование единиц измерения и различия между основными единицами измерения, такими как Цельсий и Фаренгейт.
В области инженерных пластиков и, в частности, полиэтиленовых труб, есть несколько обозначений материалов, которые стоит запомнить. Как и их имперские и метрические аналоги, некоторые из этих обозначений материалов более распространены в регионах, где используются североамериканские стандарты, чем в Европе или в тех регионах, где используются альтернативные стандарты. С глобальной точки зрения полиэтиленовые материалы для труб проходят испытания и классифицируются в соответствии с двумя широко признанными системами стандартов: ASTM International (ASTM) и Международной организацией по стандартизации (ISO). Повсеместное и устойчивое использование этих двух систем стандартов привело к появлению двух преобладающих обозначений материала полиэтиленовых труб, которые широко используются во всем мире. Это: PE4710 в тех юрисдикциях, которые признают системы стандартов ASTM, и PE100 в тех, где используются системы стандартов ISO. Знание сходств и различий между этими обозначениями необходимо для правильной спецификации продукта, его закупки и использования.
Преобразование информации, стоящей за этими обозначениями, немного сложнее, чем преобразование градусов Цельсия в градусы Фаренгейта. Следующая информация предназначена для освежения знаний об этих всемирно признанных обозначениях материалов для полиэтиленовых труб, чтобы помочь инженерам или проектировщикам узнать о сходствах и различиях между PE 100 и PE4710.
Методы стандартизации ISO и ASTM
Во-первых, важно понимать, что PE 100 — это обозначение материала полиэтиленовой трубы в рамках ISO, которое определяет другой набор критериев по сравнению с PE4710, который является обозначением материала трубы ASTM. PE 100 определяет продукт как изготовленный из полиэтилена (PE), который сохраняет минимальную требуемую прочность (MRS) 10 МПа (умножается на 10) в течение 50-летнего периода (статистически прогнозируется) при 20 градусах Цельсия. Это обозначение ISO не определяет другие свойства продукта, такие как плотность, медленный рост трещин (SCG) или быстрое сопротивление растрескиванию (RCR).
Поэтому можно найти материалы для труб ПЭ 100, которые имеют другие технические или физические свойства со значительными отличиями. Некоторые PE 100 обладают превосходными SCG или RCP. Чтобы действительно понять различия между конкурирующими продуктами PE 100, важно, чтобы разработчик тщательно изучил спецификацию каждого продукта или лист технических данных 9.0003
В отличие от обозначения ISO, ASTM классифицирует полиэтиленовые трубы на основе плотности, сопротивления медленному росту трещин и гидростатического расчетного напряжения (HDS). Все последние три части измеряются в соответствии с конкретными условиями испытаний ASTM. Например, PE4710 означает, что изделие изготовлено из полиэтилена с номинальной плотностью «4», классом медленного роста трещин «7» и имеет рекомендованное максимальное давление 1000 фунтов на квадратный дюйм с расчетным коэффициентом 0,63 при 23 градусах Цельсия в соответствии с с ASTM D3350 и политикой рейтинга нагрузки в PPI-TR-3 Института пластиковых труб.
Полиэтиленовые материалы для труб с обозначением PE4710 описывают материал для труб, который отвечает исключительно высоким требованиям к производительности.
Хотя некоторые PE 100 могут быть произведены достаточного качества и протестированы на соответствие требованиям PE4710, все сегодняшние коммерчески доступные PE4710 соответствуют требованиям ISO для обозначения PE 100.
Разные обозначения и разные возможности
Хотя MRS и HDS являются схожими средствами категоризации рейтингов долговременной гидростатической прочности, существует несколько существенных различий, о которых следует помнить. Во-первых, MRS измеряется с использованием стандартов ISO 9080 и 12162, которые устанавливают условия испытаний при 20 градусах Цельсия. Между тем, HDS измеряется с использованием ASTM D2837 и тестируется при 23 градусах Цельсия.
Кроме того, способы, которыми эти два термина, HDB и MRS, используются для определения номинального давления для конкретного профиля трубы, также различаются.
Рассмотрим следующее сравнение уравнений номинального давления в системах стандартов ASTM и ISO.
Уравнение номинального давления по ASTM:
PR = (2 x HDB x DF)/ (DR-1)
Где:
- PR = номинальное давление воды в фунтах на кв. дюйм при 73⁰ F (23⁰ C)
- HDB = расчетная гидростатическая основа в фунтах на кв. дюйм изб. при 73⁰ F (23⁰ C)
- DF = Расчетный коэффициент для PE4710 в соответствии с PPI TR-3 = 0,63
- DR = отношение размеров (или SDR) = номинальный внешний диаметр/минимальная толщина стенки
Уравнение номинального давления по ISO
PN = 20 x MRS/ (C мин. x (DR-1))
Где:
- PN = номинальное давление воды в барах при 20 ⁰°C
- MRS = Минимальная необходимая прочность для воды в барах при 20⁰C
- C мин = Расчетный коэффициент для воды в соответствии с ISO 12162 = 1,25
- DR = отношение размеров (или SDR) = номинальный внешний диаметр/минимальная толщина стенки
Как было указано, эти уравнения различаются использованием в них двух членов, HDB и MRS, и температурами, при которых они определяются.
Однако они различаются и в другом очень важном отношении. В методологии ASTM применяется один расчетный коэффициент DF для воды, который предназначен для учета всех аспектов использования этого материала в трубопроводах. Это включает в себя вариативность лабораторных испытаний и вариативность конструкции или эксплуатации. Расчетный коэффициент, C мин. ISO не предназначен для учета изменчивости конструкции или эксплуатации в полевых условиях. ISO поощряет применение дополнительных эксплуатационных факторов, если это оправдано конструкционными или эксплуатационными факторами.
Как видно из Таблицы 1, фактический расчет номинального давления при соответствующих стандартных температурах дает разные результаты. Это является характеристикой различий в том, как две преобладающие системы стандартов (ASTM и ISO) определяют долговременную гидростатическую прочность полиэтиленового материала, а также в том, как категоризированная прочность (HDB или MRS) в каждой системе применяется к определить номинальное давление для конкретной полиэтиленовой трубы.
Таблица 1. Сравнительные номинальные значения давления полиэтиленовых труб (PR) для PE4710 и PE 100 в системах водоснабжения
| DR | 7 | 7,3 | 9 | 11 | 13,5 | 15,5 | 17 | 21 | 26 |
| PR для PE4710 при 23C в фунтах на кв. дюйм (изб.) | 336 | 320 | 252 | 202 | 161 | 139 | 126 | 101 | 81 |
| PR для pe4710 @ 23C в барах | 23 | 22 | 17 | 14 | 11 | 10 | 9 | 7 | 6 |
PR для pe 100 при 20C в фунтах на кв. дюйм изб. | 387 | 368 | 290 | 232 | 186 | 160 | 145 | 116 | 93 |
| PR для PE 100 при 20°C в барах (ii) | 27 | 25 | 20 | 16 | 13 | 11 | 10 | 8 | 6 |
Примечания:
- (I) Рассчитано в соответствии с ASTM F714 и ASTM D3035
- (II) Рассчитано в соответствии с ISO 4427
Метод ASTM приводит к более консервативному номинальному давлению для того же отношения размеров трубы (DR) по сравнению с методологией ISO, как показано в Таблице 1. Разница в ~15 % между номинальным давлением для PE4710 по сравнению с номинальным давлением для трубы PE100 DR связаны, по существу, с двумя точками:
- Различные температуры, при которых две методики испытывают нагрузку на материал полиэтиленовой трубы (23⁰C против 20⁰C), и
- Расчетный коэффициент ISO (1,25), используемый в уравнении для номинального давления, не учитывает изменчивость конструкции или эксплуатации в полевых условиях, в то время как расчетный коэффициент ASTM (0,63), используемый в уравнении для номинального давления, предназначен для учета этих двух переменных.
Существуют дополнительные факторы в двух соответствующих протоколах оценки нагрузки, которые также влияют на различия в оценках давления. За дополнительной информацией об этих факторах читатель может обратиться к цитируемой литературе.
PE (полиэтилен) Трубы – класс давления PN
Полиэтилен высокой плотности – HDPE – очень популярный материал для водопроводных труб. Он
- устойчив к химическим веществам
- легкий и легкий
- Long Living
- Низкое трение
- Относительно дешевый
- Гибкий
- Тесный
- Проводные
- Солнце, устойчивые
- Способность ослаблять воду
PE. 60 o C с учетом изменения рабочего давления. Обычно стандартная спецификация определяет класс трубы из ПЭВП по классу номинального давления – PN – до PN 20 или 9.0255 20 бар . Трубы из ПЭВП также можно классифицировать по используемому материалу – ПЭ 100, ПЭ 80, ПЭ63, ПЭ 40 или ПЭ 32.
Номинальное давление – PN
в барах труба может поддерживаться водой при 20 o C .
В соответствии с европейскими стандартами доступны следующие классы давления:
- PN 2,5 — максимальное давление 2,5 бар
- PN 4 — максимальное давление 4 бар
- PN 6 – максимальное давление 6 бар
- PN 10 – максимальное давление . (Н/м 2 ) = 0,1 Н/мм 2 = 10 197 кп/м 2 = 10,20 м H 2 O = 0,9869 атм = 14,50 фунтов на кв. дюйм (фунт f) 10 6 дин/см 2 = 750 мм рт.ст.
Цветовые коды и степени давления
Цветовые коды, используемые для обозначения оценок давления на трубах,
| Цветовой код | . | Синий | PN 10 |
|---|---|---|---|
| Зеленый | PN 16 |
Классификация по материалам
Полиэтиленовые трубы также используются: по типу
- ПЭ 32 – системы трубопроводов низкого давления
- ПЭ 40 – системы трубопроводов низкого давления
- ПЭ 63 – системы трубопроводов среднего давления – система орошения – соединения питьевой воды
- ПЭ 80 – газовая труба для газораспределительной сети с напором до 4 бар – трубы для питьевой воды с давлением до 16 бар – канализационные, водосточные, промышленные трубы
- PE 100 – трубопроводы с высокими требованиями
Минимальная требуемая прочность – MRS – Согласно ISO 4427 для различных материалов:
| Обозначение материала | MRS 50 лет и 20 O C . |
|---|
