Как пользоваться мультиметром: основы для новичков

Проверка напряжения
Диагностика обрывов
Замер сопротивления
Примечания

Огромное количество поломок в электронике связано с отсутствием контакта в тех местах, где он быть должен, или присутствием там, где его быть не должно. Для диагностики таких проблем нужен мультиметр.

Мультиметры бывают двух типов: стандартные и продвинутые с автоматической подстройкой диапазонов. Обычный мультиметр измеряет ток, напряжение, сопротивление, указывает на наличие или отсутствие контакта.

Он включается следующим образом:

Берется минусовой провод (обычно он окрашен в черный цвет) и подключается в разъем COM (всегда, без каких-либо исключений).
Потом берется плюсовой провод (его окрашивают в белый или красный цвет) – он подключается в разъем для измерения показателей напряжения, сопротивления и так далее. Этот разъем помечается символами V mA Ω.

Теперь можно перейти к измерению напряжения.

Оно измеряется в вольтах (V) и может быть постоянным или переменным.

Проверка напряжения

Постоянный ток можно найти в источниках, у которых + и — всегда находятся в одном положении. К их числу относятся пальчиковые батарейки, аккумуляторы, блоки питания для зарядки ноутбуков и смартфонов.

Переменный ток можно обнаружить в источниках, где постоянно варьируется величина и направление тока. К ним относятся обычные розетки.

Например, для измерения тока в аккумуляторе нужно:

Подключить его к мультиметру.
Сдвинуть переключатель в сторону постоянного напряжения (там, где V с линиями).
Оставить переключатель в наиболее близком по уровню напряжения положении. Например, если напряжение аккумулятора составляет 12 вольт, то нужно указать максимально близкое к нему (допустим, 20). Это нужно для наибольшей точности. Если выбрать слишком большое напряжение, то результаты могут быть сильно искажены, а если выставить напряжение меньше, то мультиметр не покажет вообще ничего.

Для диагностики блока питания можно сделать следующее:

Для начала устанавливаем на мультиметре 20 вольт переменного тока.
Затем измеряем уровень напряжения в контактах светодиода. Если оно имеется в соответствии с номиналом блока питания, то он, скорее всего, исправен.

Диагностика обрывов

В частности, проблема может возникнуть из-за обрыва кабеля. Для диагностики обрывов в мультиметрах есть специальный режим, который помечается значком в виде стрелки. Для диагностики обрывов нужно:

Переключить мультиметр в режим диагностики обрывов.
Прислонить его к контактам, между которыми проходит проверяемый кабель.
Наблюдаем за сопротивлением. Если оно равняется нулю, значит, с кабелем все в порядке. Если оно бесконечно большое (мультиметр показывает ошибку или символ I), то значит мультиметр засек обрыв. (Некоторые мультиметры пищат, когда засекают разрыв провода).

Так, у нас все в порядке

Замер сопротивления

Также с помощью мультиметра можно измерить уровень сопротивления. Для этого:

Переключаем мультиметр в режим измерения сопротивления (блок с символом Ω).
Сначала выставляем наименьшее сопротивление.
Прикасаемся контактами мультиметра к резистору.
Оцениваем уровень измерения на дисплее мультиметра.

Аналогичным образом можно тестировать фоторезистор, ограничивая ему доступ к освещению.

Теперь измерим ток. Для этого:

Переключаем мультиметр в режим амперметра (это блок показателей, где изображен символ A).
Подключаем контакт мультиметра к разрыву провода.
Ток будет течь от плюса к минусу.

Примечания

Если мультиметр перестал измерять ток, нужно его разобрать, найти внутри предохранитель и заменить его на новый.

Мультиметр с автоматической подстройкой диапазонов не требует точного выбора сопротивления, уровня тока и других показателей при измерении. Он все подбирает сам.

Также в некоторых мультиметрах есть дополнительные функции. Например, возможность измерять частоту (символ Hz на приборной панели) или емкость конденсаторов в микрофарадах.

Post Views: 536

Как пользоваться мультиметром пошаговая инструкция для новичков

Мультиметр — комбинированный тестер, с помощью которого измеряют параметры электрической цепи и ее составляющих. Прибор используют не только в профессиональной сфере, но и в быту. Работать с устройством довольно легко. Тем, кто еще новичок в электротехнике, предлагаем узнать из нашей статьи, как пользоваться мультиметром.

Классификация

Приборы классифицируются на 2 группы — аналоговые и цифровые. Различаются они набором функций, точностью измерений, устойчивостью к помехам, удобством применения.

С помощью тестера можно найти:

силу и напряжение тока;
сопротивление участков цепи и отдельных элементов;
емкость конденсаторов;

индуктивность катушек;
температуру.

Для ремонта электронной или цифровой техники мультиметры просто незаменимы. Приборы помогают быстро обнаружить поломку и исправить ее.

Аналоговые

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки.

Преимущества аналоговых устройств:

устойчивость к помехам;
чувствительность к изменениям в электрической цепи;
доступная цена.

Недостатки:

большая погрешность измерений;
нелинейная шкала, для которой требуется предварительное выведение нуля специальным регулятором;
низкое внутреннее сопротивление;
нет автоматического определения полярности;
невозможно измерить переменный ток или напряжение.

Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.

Цифровые

Инструменты последнего поколения очень популярны в среде электронщиков благодаря возможности быстро и точно измерить нужные параметры. Электронные мультиметры более приспособлены для повседневной работы, поэтому их можно с уверенностью рекомендовать новичкам.

Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.

Плюсы цифровых тестеров:

информация выводится на дисплей в виде числа с одним/двумя знаками после запятой в нужных единицах, что позволяет не затрачивать время на расшифровку;
при замене полярности значения отображаются со знаком минус;

высокое внутреннее сопротивление, что сокращает погрешности до минимума;
продуманный интерфейс и простое управление помогает быстро освоить принципы измерения и приступить к работе.

Минусов немного:

чувствительность к помехам;
тусклый дисплей и искажение значений при разрядке батареи питания.

Цифровые мультиметры имеют выход для подключения компьютера, с помощью которого производится запись и дальнейшая обработка результатов.

Конструкция

Мультиметрами чаще всего называют именно цифровые тестеры. Они могут быть как переносными, так и стационарными для профессионального использования.

Самые удобные для домашнего применения — компактные мобильные модели, которые можно держать в руке. Внешне они представляют собой небольшие приборы в виде плоской коробочки. Питание предусмотрено от батареек. На передней поверхности расположены дисплей, дисковый переключатель для установки режима и смены диапазона, 3-4 разъема для щупов и 1 для транзисторов.

На дисплее высвечивается значение измеряемой характеристики. С помощью ручки управления задается режим (измерение силы тока, напряжения, сопротивления и т.д.). По кругу нанесены обозначения показателей и их диапазон. При установке переключателя метка или стрелка должны быть обращены в нужный сектор.

Разъемы служат для подключения щупов. Черный провод по принятым в электротехнике правилам всегда «минус». «Плюсом» может быть любой цвет, в мультиметрах он, как правило, красный. Для измерения температуры в комплект включается термопара.

Гнезда имеют обозначения:

СОМ — «земля», нулевая клемма, предназначено для черного щупа;
VΩmA — для измерения напряжения, сопротивления и для тока до 200 mA, красный щуп;

10ADC — для тока силой до 10 А.

Два последних используются как контакты для термопары. Отдельно расположен разъем для проверки транзисторов.

Приборы могут выпускаться в ударо-пыле-защищенном исполнении. От механических повреждений электронную начинку подстраховывает прорезиненный кожух, а герметичный корпус изготовлен из негорючего пластика.

Разрядность, разрешение, погрешность

Разрядность мультиметра — это величина, определяющая число разрядов для записи измеряемой характеристики. Она задает не точность прибора, а вид (длину) числа. Так например, разрядность 4 1/2 означает, что дисплей отображает 4 полных разряда и 1 половинчатый, то есть до 19999 отсчетов. Если величина выходит за эти пределы, необходимо переключиться в другой диапазон.

Разрешение обозначает степень точности прибора, то есть на каком интервале возможно обнаружение изменения характеристики. Если разрешение мультиметра составляет 1 мВ в диапазоне 4 В, то при измерении напряжения в пределах 1 В разница между соседними значениями будет не менее 1 мВ.

Погрешность цифрового мультиметра — это наибольшая ошибка, которую допускается прибором при измерении величин в конкретных рабочих условиях. Чем она меньше, тем ближе полученный результат к фактическому значению.

Чаще всего погрешность выражается в процентах. Например, если она составляет 1%, то при отображении напряжения в 200 В истинное значение распределяется в пределах от 198 до 202 В.

Как выставить нужный режим

Если неправильно установить переключатель, то прибор может выйти из строя, потребуется ремонт. Первое действие, которое нужно сделать перед измерением, — определить, какой ток протекает по проводам. Постоянный ток в батарейках, аккумуляторах или блоках питания, переменный — в бытовой электросети.

Если характер тока изначально неизвестен, можно воспользоваться индикаторной отверткой:

если индикатор не горит ни на каком контакте, — ток постоянный;

при переменном токе свечение в отвертке появляется на фазе, на нуле отсутствует.

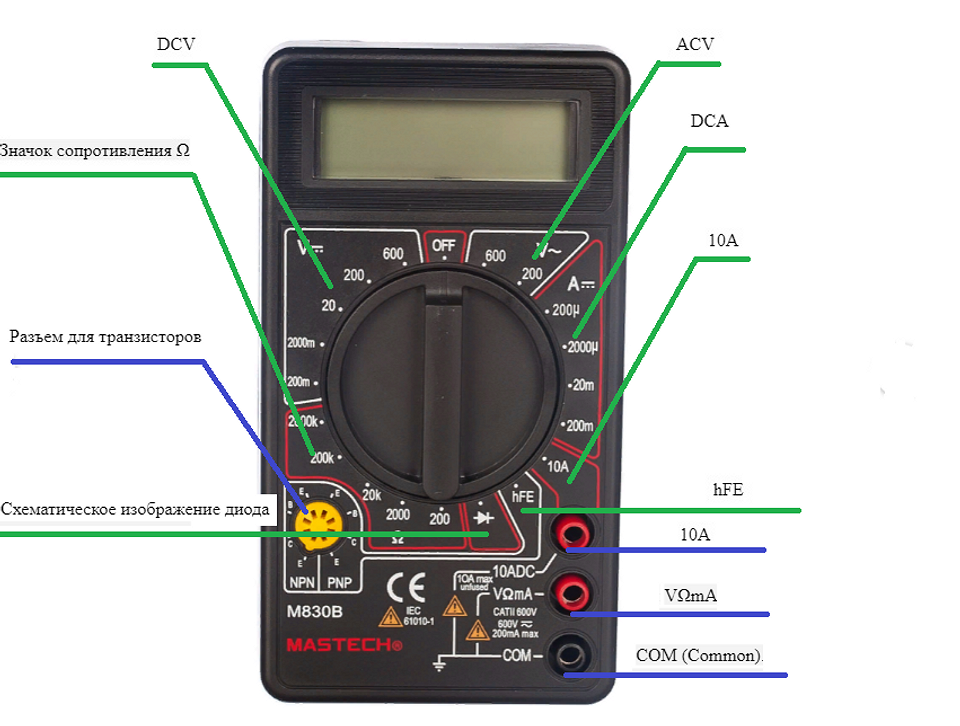

Второе — нужно выбрать часть сектора для искомой характеристики. Стандартные обозначения:

ACV или V ~ — напряжение переменного тока;
DCV или V — — напряжение постоянного тока;
DCA — сила постоянного тока;
Ω — сопротивление;
hFE — усиление транзистора;
знак «диод» — режим проверки диодов.

Следующий шаг — выставить диапазон измерений. Когда сила тока неизвестна, переключатель фиксируется на максимальном значении. Если ток окажется больше ожидаемого, это поможет избежать поломки. Так для стандартного напряжения переменного тока 220 В устанавливается предел 600 или 750 В.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

Установить режим в позицию ACV или DCV в предполагаемом интервале.

Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.

Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.

Последовательность действий:

Установить режим Ω, выбрав максимальный диапазон.
Щупы вставить в соответствующие коннекторы.
Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
Концы проводников набросить на контакты исследуемого объекта.
На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

Установить режим
Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.

Измерение емкости производится по схеме:

Выставить режим Fcx.
К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

Установить режим прозвонки (значок «звуковой микшер»).
Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.

При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
Приблизить условный спай к точке, в которой нужно найти температуру.
На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Популярные модели: краткий обзор мультиметров

Большинство тестеров производится в Китае. Они достаточно точно определяют электрические характеристики и при соблюдении правил эксплуатации надежны и долговечны. Важно знать, как пользоваться мультиметром для начинающих, чтобы при работе не возникло проблем.

~~Цифровые мультиметры DT~~

Мультиметр DT830B

Предназначен для измерения тока не выше 10 А. На корпусе 3 стандартных разъема и один для проверки транзисторов и диодов. Питание прибора осуществляется от батареи типоразмера «крона». Для нее нет отдельного гнезда на корпусе, она вставляется в при полностью снятой задней крышке.

В комплекте 2 щупа. Один черный, который подключается к разъему СОМ, другой красный — во второй или третий согласно измеряемой величине. Щупы изготовлены в бюджетном исполнении. При желании можно купить более качественные, но и эти вполне удобны для использования.

При проведении замеров сначала подключается черный провод, затем красный. Держать щупы нужно аккуратно, не касаясь металлических наконечников. Если «плюс» и «минус» перепутаны, прибор даст об этом знать знаком «-» перед числом на экране.

Максимальное значение напряжения для этого мультиметра — 500 В. При приближении к нему на дисплее появляется значок «HV» — High voltage, предупреждающий о высоком вольтаже. Если нужна максимальная точность измерений, необходимо учитывать сопротивление самих щупов. Это определяется при замыкании наконечников друг на друга. Модель DT830В недорогая. В комплекте может отсутствовать инструкция на русском языке.

При использовании тестера нужно учитывать особенности:

погрешность составляет около 1%;
ручная установка режимов;
исполнение не ударопрочное, пластиковый корпус при ударе можно повредить;
щупы среднего качества;
нет подсветки дисплея.

Мультиметр DT832

Модель очень похожа на предыдущую, но функционал расширен возможностью использования генератора и измерения температуры. Помимо щупов в комплект входит термопара.

Для удобства пользователей индикатор питания показывает разрядку батарейки, на дисплее появляется знак ВАТ. Система защиты содержит предохранители, которые при ошибке оператора перегорают, и тогда их необходимо менять на аналогичные новые.

Для использования генератора переключатель функций нужно установить в положение _|¯|_|¯. Щупы подключить к нулю и VΩmА. Между ними появится ток частотой 50 Гц и напряжением около 5 В, который можно использовать для своих целей.

Мультиметр DT838

Модель по виду и принципу работы очень похожа на предыдущую. Выполняет функции — измерение параметров постоянного и переменного тока, транзисторов, прозвонка плюс тестирование диодов, определение температуры, емкости конденсаторов. Генератора как в DT832 нет.

Щупы достаточно мощные и имеют большое сопротивление. В комплекте есть термопара с датчиком. Дизайн девайса более понятный, яркая шкала, крупные обозначения. Переключатель двухцветный, со светлой стрелкой на указателе. Это позволяет меньше ошибаться при перестановке режимов. При перегрузках на дисплее высвечивается «1». Для защиты от ошибок оператора в систему встроен плавкий предохранитель.

Мультиметр DT9208A

Модель имеет широкий функционал. С ее помощью можно:

измерить силу тока, напряжение, частоту и сопротивление;
прозвонить цепь;
провести диодный тест;
определить коэффициент передачи транзистора и емкость конденсатора.

Прибор укомплектован термопарой, которая используется для измерения температуры от -40 до 1000°С. Индикатор разрядки батареи — знак на дисплее +- — укажет, что пора заменить источник питания. При паузе более 15 мин срабатывает автоматическое отключение прибора. Для его включения необходимо нажать на кнопку Power.

Особенность DT 9208A — возможность измерять токи свыше 10 А. Для этого на корпусе присутствует отдельный разъем. Для удобства считывания данных дисплей можно повернуть и установить под нужным углом.

Все пределы защищены от перегрузок комбинированной системой. Информация на экране удерживается с помощью кнопки HOLD. Для защиты от химического воздействия и пыли комплектация может включать силиконовый кожух. Если его нет, рекомендуется приобрести самостоятельно.

Мультиметр DT9205A

Высокоточный прибор с погрешностью не более 0,5% применяются в полевых или лабораторных условиях, мастерских, домашнем хозяйстве. Диапазон рабочих температур — 0…40°С. Хранить рекомендуется при -10…+50°С.

Корпус достаточно большой — 186х86х41 мм, изготовлен из прочного пластика желтого цвета. Дисплей тоже крупный, хорошо читаются все цифры и значки.

Питание включается кнопкой Power. Внизу расположены 4 коннектора, в том числе для измерения тока свыше 20 А. Разъем для транзисторов — в правом верхнем углу. Нет функций определения температуры и частоты, использования генератора.

Мультиметр DT-61

Этот прибор объединяет 6 функций:

стандартного цифрового тестера;
влагомера;
термометра;
бесконтактного измерителя переменного тока;
люксметра;
шумомера.

DT-61 предназначен для профессиональной и бытовой сферы. Цифровой мультиметр измеряет силу и напряжение постоянного/переменного тока, сопротивление, осуществляет прозвонку электрических цепей, тестирование диодов и определение температуры.

Помимо этого в его функционал включено измерение уровня шума в производственных цехах, школах, офисах, жилых домах, аэропортах. Прибор осуществляет проверку акустики студий, студенческих аудиторий и оборудования, работающего с выделением шумового загрязнения. Для перехода в режим шумомера переключатель нужно установить в сектор dCB, направить микрофон на источник звука (горизонтально). При сильном ветре рекомендуется применять ветрозащиту.

Функция люксметра используется при определении освещенности помещений. Светочувствительный селеновый фотоэлемент преобразует энергию света в электрическую и определяет интенсивность наклонно падающих лучей с высокой точностью. Для проведения измерений переключатель устанавливается в режим Lux.

Определение влажности воздуха производится в режиме ON. Необходимо разместить прибор в помещении как минимум на 2 часа. Показатели будут отображены на дисплее %RH.

Заключение

Как пользоваться мультиметром — актуальный вопрос для тех, кто начинает пошагово осваивать азы электротехники. Устройство поможет определить параметры электрических цепей с большой точностью и скоростью. Некоторые модели выполняют функции влагомера, люксметра и шумомера, что значительно расширяет возможности этих удобных приборов.

Как пользоваться цифровым мультиметром? (Руководство для начинающих)

Если вы относительно новичок в электронике и хотите самостоятельно устранять неполадки в электронных устройствах, важно хорошо разбираться в мультиметрах.

Раньше мы были ограничены аналоговыми устройствами, с которыми было довольно сложно работать. Но сейчас вы можете найти множество цифровых мультиметров, которые позволяют выбирать широкий диапазон измерений (вручную или автоматически). Кроме того, он может отображать измеренные значения в цифровом виде на экране, что упрощает работу с прибором даже для новичков.

Все цифровые мультиметры могут измерять постоянное/переменное напряжение, ток и сопротивление . Более того, некоторые даже позволяют тестировать непрерывность , hFE, емкость, температуру, прямоугольную волну и частоту ! В этой статье я расскажу вам все, что вы должны знать о цифровом мультиметре и о том, как измерять различные значения.

Содержание

Советы по безопасности перед использованием цифрового мультиметра

Если вы уже приобрели цифровой мультиметр, я настоятельно рекомендую ознакомиться с руководством пользователя перед его использованием. Важно знать основы и предупреждения.

Осторожно: Несоблюдение инструкций по технике безопасности может повредить устройство или даже привести к поражению электрическим током или возгоранию.

В первую очередь обратите внимание на категорию инструмента. IEC (Международная электротехническая комиссия) определила четыре категории в зависимости от типа измеряемой нагрузки. Эти сведения можно найти в руководстве по эксплуатации или на самом приборе.

9003 5

Категория	Приложение
CAT I	Электрические устройства с высоким напряжением, но с низким энергопотреблением
CAT II	Бытовые приборы или портативные инструменты, которые напрямую подключены к системе распределения электроэнергии
CAT III	Проводной оборудование, многофазные двигатели, системы освещения крупных зданий и автоматические выключатели (на уровне распределения)
CAT IV	Первичное электроснабжение и счетчики низкого и высокого напряжения

Цифровой мультиметр Категории

Наряду с категорией я также рекомендую ознакомиться с инструкциями по электричеству, окружающей среде, механике и технике безопасности.

Правила использования мультиметра

Ниже приведены некоторые дополнительные советы по безопасности, которые вы можете принять при использовании цифрового мультиметра:

Избегайте попадания воды, жидкости и посторонних предметов в корпус и датчики.
Избегайте использования прибора, если батарея разряжена, щупы повреждены, крышка батарейного отсека открыта или если вы заметили какие-либо неисправности.
Держите мультиметр вдали от горючих газов и взрывоопасных сред .
Никогда не используйте его на электронных устройствах, которые превышают указанные максимальные напряжения и токи .
Рекомендуется использовать средства защиты , такие как перчатки и защитные очки, при работе с прибором.
Обязательно надевайте неэлектропроводящую одежду при проведении любых испытаний.
При установке соединения всегда учитывайте подключение черный (провод заземления) первый . Кроме того, убедитесь, что вы отключили его в последнюю очередь.
Если вы новичок, рекомендуется сначала изучить тестирование электронных компонентов .
Всегда отсоединяйте измерительные провода и выключайте мультиметр , когда собираетесь открывать корпус мультиметра.
Никогда не рассматривайте как замену деталей , если вы не являетесь профессионалом или не получаете поддержку от него.

Различные части цифрового мультиметра

Теперь, когда вы знаете меры безопасности и меры предосторожности, пришло время изучить основы. Без понимания всех частей цифрового мультиметра и его функций вы не сможете правильно с ним работать.

Глядя на картинку выше, вы уже должны иметь общее представление об инструменте. Что ж, большинство цифровых мультиметров имеют цифровой дисплей, поворотный переключатель и входные разъемы. Однако некоторые продукты высокого класса также оснащены дополнительными кнопками для дополнительных функций. Рассмотрим подробно каждую из частей.

Цифровой дисплей

Это основной компонент прибора. Большинство мультиметров имеют ЖК-экраны с подсветкой, а некоторые даже имеют подсветку для лучшего обзора.

В отличие от традиционных аналоговых счетчиков, они отображают цифры, что облегчает пользователям чтение измеренных значений. Он может отображать четыре значения/цифры и даже отрицательный знак при обратной полярности (неправильное расположение красного и черного проводов).

Поворотный переключатель

Это просто селектор или диск, расположенный в центре, который позволяет вам выберите из диапазона напряжений переменного/постоянного тока, токов и сопротивления . Все, что вам нужно сделать, это повернуть переключатель в разные стороны.

Если у вас есть устройство, показанное выше (мультиметр с ручным диапазоном), вам потребуется установить значения измерений вручную. Однако, если у вас есть счетчик с автоматическим диапазоном, вам не нужно возиться с диапазонами, поскольку они могут автоматически настраивать их.

Во время измерений важно знать соответствующие символы. Напряжение и ток переменного тока имеют ‘ ∿’ обозначение, которое отличается от обозначения постоянного напряжения и тока, которое обозначается знаком «⎓».

Также обратите внимание, что некоторые дешевые счетчики не позволяют измерять переменный ток, как показано на рисунке выше.

Измерительные провода/щупы

Каждый цифровой мультиметр поставляется с двумя измерительными проводами (красный и черный) , также известными как щупы. Это просто провода, которые позволяют подключить электрическую цепь к счетчику.

Один конец провода представляет собой остроконечный зонд , который предназначен для прикосновения к исходному устройству. Хотя остроконечный зонд является наиболее популярным, существуют и другие варианты, включая зажимы типа «крокодил», зажимы-крючки или даже зонды-пинцеты!

Другой конец провода обычно представляет собой штекер типа «банан» , который необходимо подключить к входным портам цифрового мультиметра, о чем я расскажу далее.

В некоторых старых моделях использовались разъемы BNC, но в наши дни большинство производителей используют в счетчиках разъемы типа «банан» с кожухом в соответствии с рекомендациями по безопасности IEC.

Входные порты

Все цифровые мультиметры имеют как минимум три входных порта — положительный, отрицательный и высокоамперный (обычно для измерения тока в диапазоне от 200 мА до 10 А). Однако более новые приборы также имеют четвертый порт для проверки температуры, напряжения, сопротивления и диодов.

Отрицательный или также называемый общим входным портом обычно обозначается COM . Здесь черный щуп подключается и соединяется с землей электрической цепи. Независимо от того, что вы пытаетесь измерить, это всегда должно быть подключено.

С другой стороны, к положительному или также известному как токовому порту подключается красный щуп. Он используется для измерения тока до 200 мА и в основном обозначается маркировкой мАОм , ВОммА или В/Ом/Гц .

Входные порты на различных цифровых мультиметрах

Аналогично, третий порт (помеченный просто A, 10A⎓MAX или 20A ) используется, когда вы пытаетесь измерить большие токи (более 200 мА). Здесь вам необходимо подключить красный щуп.

Примечание: Перед использованием цифрового мультиметра всегда проверяйте максимальное поддерживаемое напряжение, ток, сопротивление, а также ограничение по времени (при измерении больших ампер) рядом с входными портами.

Тестер транзисторов

В большинство цифровых мультиметров встроен тестер транзисторов. Есть два отдельных поля для тестирования обоих типов транзисторов (NPN или PNP). При этом вам необходимо правильно сконфигурировать Emitter-Base-Collector , убедившись, что они подключены к нужным клеммам.

Кроме того, при проверке транзисторов необходимо направить поворотный переключатель на поле hFE. Если вы не получаете показания, вы можете изменить их положение, чтобы получить точные результаты.

Кнопки ввода

Если у вас более новая модель цифрового мультиметра, она, скорее всего, оснащена несколькими кнопками. В некоторых моделях вы получаете кнопку «Диапазон», чтобы вручную установить диапазон или просто установить его на «Авто».

Также есть другие кнопки со специальными функциями, например Удержание данных, Мин./Макс. режим, Подсветка, Вкл./Выкл., Частотомер, Относительное измерение, Сдвиг и многое другое.

Поскольку количество кнопок различается в зависимости от типа цифрового мультиметра, я не буду вдаваться в подробности. Вместо этого вы можете просмотреть руководство оператора, чтобы узнать, как они работают и когда их следует использовать.

Как работает цифровой мультиметр?

Несмотря на то, что существует широкий спектр цифровых мультиметров, принцип работы остается неизменным. Как только вы узнаете, как работает устройство, пользоваться им совсем не утомительно.

Блок-схема цифрового мультиметра

В соответствии с приведенной выше блок-схемой, чтобы определить напряжение переменного тока в цепи, необходимо сначала установить поворотный переключатель в соответствующий диапазон. Затем калиброванный аттенюатор преобразует более высокие напряжения в более низкие. Затем схема выпрямителя (также известная как прецизионный преобразователь переменного тока в постоянный) преобразует напряжение переменного тока в напряжение постоянного тока. Наконец, сгенерированные аналоговые значения преобразуются в цифровые с помощью Аналого-цифровой преобразователь , который затем отображается на ЖК-экране.

Аналогичным образом, если вы пытаетесь измерить напряжение постоянного тока, сначала необходимо установить поворотный переключатель. Затем более высокие напряжения калибруются до более низких вольт, как обсуждалось ранее. Поскольку это напряжение постоянного тока, для него не требуется подключение к цепи выпрямителя, а преобразователь переменного тока в постоянный преобразует аналоговый сигнал постоянного тока в цифровой, который теперь отображается на экране.

При измерении напряжений требуется калиброванный аттенюатор, при измерении токов требуется шунтирует , что в основном скрывает высокий ток для снижения. Теперь, если вы пытаетесь измерить переменный ток, он сначала проходит через схему выпрямителя (для преобразования переменного тока в постоянный) перед преобразованием в цифровой сигнал. С другой стороны, при измерении постоянного тока это делается напрямую. После завершения окончательного преобразования окончательное значение отображается на цифровом экране.

Чтобы найти сопротивление, мы должны сначала установить поворотный переключатель на соответствующий диапазон сопротивления. В отличие от других измерений, нам требуется источник постоянного тока здесь, который обеспечивает необходимое количество ампер.

Теперь цифровой мультиметр находит падение напряжения в цепи и с помощью закона Ома ( Сопротивление = Напряжение / Ток ) вычисляется сопротивление. Наконец, буферный усилитель обеспечивает преобразование электрического импеданса (т. е. обеспечивает наилучшие условия нагрузки), а аналоговые сигналы преобразуются в цифровые перед окончательным выводом на экран.

Как пользоваться цифровым мультиметром?

Как упоминалось ранее, цифровой мультиметр помогает измерять напряжение, ток и сопротивление. Кроме того, он позволяет тестировать непрерывность, hFE транзистора, частоту и многое другое. Что касается того же, я расскажу о пошаговом руководстве по измерению каждого из них.

Измерение напряжения

Прежде всего, подключите черный щуп/измерительный провод к COM-порту цифрового мультиметра.
Затем подключите красный щуп к порту 9 мАОм, ВОммА или В/Ом/Гц (ток).0008 .
Затем включите мультиметр (если у вас есть для этого специальная кнопка).
Теперь поверните дисковый/поворотный переключатель в сторону поля напряжения переменного/постоянного тока в зависимости от типа напряжения, хранящегося в устройстве. Затем используйте пробники для вычисления напряжения переменного/постоянного тока.

Например, чтобы проверить напряжение сети переменного тока в вашем доме, вы можете сделать следующее:

Во-первых, найдите напряжение сети вашей страны . Обычно это около 120-250В.
Установите циферблат в положение AC Voltage (V с символом ~), и значение должно быть больше, чем напряжение питания . Допустим, напряжение питания 230В. Это означает, что вам нужно будет установить его как минимум на 250 или выше. В нашем устройстве более высокое значение, чем 230 В, составляет 750 В. Итак, я установил циферблат на 750 В. Обратите внимание, что если вы установите циферблат на более низкое напряжение, вы можете заблокировать устройство!
Теперь держите измерительные провода внизу , следя за тем, чтобы вы не касались кончиков проводов и два наконечника не касались друг друга. Как всегда, будьте особенно осторожны, приближаясь к розетке.
Далее, подключите один из проводов к левому и другой к правому . Вы даже можете вернуть их, чтобы проверить для себя.
Тогда вы даже можете попробовать проверить напряжение заземляющего отверстия . Вставьте черный щуп в единственное отверстие сверху/снизу. Затем вставьте красный в любое из левого/правого отверстия и запишите показания. Если вы не получаете показания или значение ниже стандартного напряжения питания, обратите внимание, что ваш дом не заземлен должным образом.

Хотя это было для измерения напряжения переменного тока, вот простой пример того, как проверить напряжение постоянного тока 1,5-вольтовой батареи постоянного тока AA:

Сначала вам нужно переместить циферблат на значение напряжения постоянного тока (DC) и установите значение 2V или выше. В нашем я собираюсь установить его на 20В.
Затем прикоснитесь кончиком черного щупа к отрицательной стороне батареи .
Затем прикоснитесь кончиком красного щупа к положительной стороне батареи .
Теперь обратите внимание на показания напряжения на цифровом экране. Если вы получаете фактическое значение напряжения, это означает, что он полностью заряжен.
Если вы получаете отрицательное значение, это означает, что вы прикоснулись наконечниками к неправильным сторонам батареи. Вам не о чем беспокоиться, так как это не разрушит ваш счетчик. Вместо этого он просто предоставляет вам показания для отрицательного вывода цепи.
Однако, если вы выполняете это на разряженной батарее, вы, вероятно, получите значение меньше 1. Вот что мы получили, когда я тестировал на 9Батарея постоянного тока:

После того, как вы записали показания напряжения, вы можете установить переключатель в положение «Выкл.» .
Наконец, сначала отсоедините красный щуп, а затем черный .

Измерение сопротивления

В целях тестирования я собираюсь проверить сопротивление резистора 220 Ом. Если вы не знаете о его значении, вы можете сравнить цветовой код с онлайн-диаграммой.

Начните с подключения черного щупа к COM-порту и красный в порт VΩmA .
Теперь, , поверните циферблат в поле Ω и установите соответствующее значение (всегда устанавливайте его на значение, превышающее сопротивление). Как видите, для резистора 220 Ом я установил значение 2000.
Затем прижмите черный щуп к одному концу резистора и удерживайте его.
Затем прикоснитесь красным щупом к другому концу .
Обратите внимание на сопротивление на цифровом экране.
Наконец, отсоедините черный щуп, а затем красный.

Проверка непрерывности

В этом разделе я проверю непрерывность на куске провода — соединительном кабеле. Вы можете использовать любое другое оборудование, чтобы убедиться, что оно не повреждено и находится в надлежащем рабочем состоянии.

Прежде всего, подключите черный и красный датчики к соответствующим портам, как описано выше.
Далее, установите циферблат в поле непрерывности (одно с символом диода и символом звуковой волны).
Теперь прикоснитесь черным щупом к одному концу провода и красным к другому . Цифровой мультиметр должен издать звуковой сигнал , и значение должно измениться с «1», если есть непрерывность.
Используя аналогичную технику, вот как проверить целостность соединительного кабеля. Если вы получаете 0 или минимальное значение , это означает, что существует идеальная непрерывность. Однако, если вы получаете более высокое показание на или просто 1 или OL , это означает, что цепь разомкнута и непрерывности нет, то есть ток не течет).
Когда вы закончите, установите переключатель в положение «Выкл.» и отсоедините оба датчика.

Измерение тока

В целях тестирования я сначала создал простую схему, состоящую из батареи постоянного тока 2,68 В, зеленого светодиода (требуемое напряжение 1,9–4 В) и кабеля-перемычки. и матричная плата для измерения постоянного тока (DC).

Поскольку это руководство для начинающих по использованию мультиметра, я не включил необходимые шаги для измерения переменного тока (AC). Это может быть рискованным процессом и может привести к летальному исходу. Если вы уже являетесь экспертом, вы можете использовать аналогичную процедуру с особыми предосторожностями или использовать токоизмерительные клещи.

Подключите черный щуп к COM-порту .
Затем подключите красный щуп к порту 10А . Однако, если вы знаете, что созданная цепь менее 200 мА, вы также можете использовать порт VΩmA.
Далее, переключите циферблат в поле DC Current .
Разорвите цепь, просто отсоединив положительную клемму цепи.
Затем подключите цифровой мультиметр последовательно к цепи . Это означает, что я прикасаюсь красным щупом к положительной стороне батареи, а черным щупом к отрицательной стороне светодиода.
Теперь светодиод должен загореться, и вы должны увидеть показания на цифровом дисплее.
Когда измерение завершено, вы можете отключить все, а также установить переключатель в положение «Выкл.».

Тест hFE для транзисторов

Гибридный параметр Коэффициент усиления по прямому току, общий эмиттер (hFE) определяет коэффициент усиления транзистора по току или коэффициент усиления. У каждого транзистора есть свое значение hFE, и оно находится в диапазоне от 10 до 500. Чтобы проверить свой, выполните следующие быстрые шаги:

Установите циферблат в поле hFE .
В зависимости от типа транзистора (NPN или PNP) вставьте коллектор (C), базу (B) и эмиттер (E) в соответствующие отверстия соответствующего поля.
В случае отсутствия показаний попробуйте перенастроить транзистор , пока не увидите значение hFE на цифровом экране.
После того, как вы записали значения, вы не можете установить поворотный переключатель в положение «Выкл. » и отсоединить датчики.

Вычисление выходного сигнала прямоугольной формы, частоты и температуры

Наряду с напряжением, током, сопротивлением, непрерывностью и hFE также можно вычислить выходной сигнал прямоугольной формы с помощью любого цифрового мультиметра. Чтобы проверить это, вы можете использовать осциллограф или собрать его, используя Arduino . Затем используйте его программное обеспечение для измерения частоты.

В отличие от младших цифровых мультиметров, некоторые высокотехнологичные приборы позволяют измерять частоту напрямую, поскольку они имеют отдельное поле Гц.

Некоторые также позволяют измерять температуру. Вы можете проверить свое руководство, чтобы узнать больше о них.

Узнайте, как пользоваться цифровым мультиметром

Мультиметры, без сомнения, являются одними из самых универсальных инструментов, которые можно купить за деньги. В основном они используются для проверки тока и напряжения, а также многого другого, в зависимости от модели. Если вы купили его для себя, но не знаете, как им пользоваться, не беспокойтесь — это подробное руководство поможет вам начать работу. Руководство будет в основном ориентировано на новичков, которые никогда раньше не использовали ни одно из этих устройств. Мы подробно рассмотрим наиболее распространенные функции этих гаджетов и покажем вам, как использовать собственный цифровой мультиметр для измерения различных электронных величин.

Что такое мультиметр и зачем он мне нужен?

Цифровой мультиметр (DMM) является одним из самых универсальных существующих измерительных инструментов и абсолютно необходим, когда речь идет об электронике. Это позволяет пользователю понять, что происходит в цепях конкретного прибора или машины. Когда что-то работает не так, мультиметр поможет пользователю в устранении неполадок.

Тот факт, что они так полезны для обнаружения электрических неисправностей, делает эти гаджеты подходящими для различных отраслей промышленности. Почти каждый опытный электрик использует его при устранении неполадок с источниками питания, системами электропроводки, приборами и цепями. Кроме того, цифровые мультиметры обычно находятся в наборах инструментов автомобильных техников, которые используют их для проверки электрических компонентов автомобилей.

Существует множество причин, по которым человек может захотеть использовать одно из этих устройств. Давайте посмотрим, какие самые распространенные цели:

Текущие измерения
Измерение постоянного тока
Измерение напряжения
Емкость
Частота
децибел
Внутренняя температура
Сопротивление (постоянное напряжение)
Сопротивление (постоянный ток)

Части мультиметра

Каждое из этих устройств состоит из трех основных элементов:

Дисплей
Ручка выбора
Порты

На экране устройства обычно отображаются четыре цифры, а при необходимости он также может отображать отрицательные знаки. Некоторые модели оснащены экранами с подсветкой, что весьма полезно при работе в плохо освещенных местах (например, под автомобилем).

Ручка выбора (или диск), с другой стороны, является частью, с помощью которой пользователь может настроить устройство для считывания различных измерений, таких как миллиампер (мА), напряжение (В), а также сопротивление (Ом) и другие значения.

Порты, которые обычно находятся в нижней части фасада, предназначены для подключения зондов. Большинство моделей поставляются с двумя щупами — один красный, а другой черный.
