• Полотенцесушители рассчитаны на работу с минимально возможной мощностью без ущерба для комфорта — обычно 35 градусов.
• Полотенца изолируют рельс и поглощают тепло, а это означает, что под полотенцем температура поднимается до 50–55 градусов.
• Электрические полотенцесушители подключаются непосредственно к существующей электрической цепи
• Не нужно беспокоиться о сантехнике или заполнении направляющих
• Они быстро нагреваются, нагреваются примерно за 5 минут и достигают оптимальной температуры примерно за 30 минут.
• Эксплуатационные расходы минимальны – стоимость эксплуатации рельсов с сухим элементом с термостатом составляет всего 1 цент в час.
• Попробуйте полотенцесушитель с таймером, чтобы повысить эффективность и экономичность.

• Полотенцесушители рассчитаны на работу с минимально возможной мощностью без ущерба для комфорта – обычно 35 градусов.
• Полотенца изолируют рельс и поглощают тепло, а это означает, что под полотенцем температура поднимается до 50–55 градусов.
• Электрические полотенцесушители подключаются непосредственно к существующей электрической цепи
• Не нужно беспокоиться о сантехнике или заполнении направляющих
• Они быстро нагреваются, нагреваются примерно за 5 минут и достигают оптимальной температуры примерно за 30 минут.
• Эксплуатационные расходы минимальны – стоимость эксплуатации рельсов с сухим элементом с термостатом составляет всего 1 цент в час.
• Попробуйте полотенцесушитель с таймером, чтобы повысить эффективность и экономичность

• Гидравлические направляющие предназначены не только для подогрева ваших полотенец, но и для обогрева помещения.
• Они подключены к системе водяного отопления в доме, которая нагревает рельс, прокачивая через него горячую воду.
• Котлы необходимы для обогрева этих рельсов и поэтому обычно жизнеспособны только в том случае, если во всей остальной части дома используется водяное отопление.
• Время нагрева зависит от того, работает ли уже котел и горячая ли вода.
• Полотенцесушители Hydronic нагреваются до 55 градусов.

• Теплообменники Hydronic Rail предназначены не только для подогрева полотенец, но и для обогрева помещения.
• Они подключены к системе водяного отопления в доме, которая нагревает рельс, прокачивая через него горячую воду.
• Котлы необходимы для обогрева этих рельсов и поэтому обычно жизнеспособны только в том случае, если во всей остальной части дома используется водяное отопление.
• Время нагрева зависит от того, работает ли уже котел и горячая ли вода.
• Полотенцесушители Hydronic нагреваются до 55 градусов.

• Гидравлические направляющие предназначены не только для подогрева ваших полотенец, но и для обогрева помещения.
• Они подключены к системе водяного отопления в доме, которая нагревает рельс, прокачивая через него горячую воду.
• Котлы необходимы для обогрева этих рельсов и поэтому обычно жизнеспособны только в том случае, если во всей остальной части дома используется водяное отопление.
• Время нагрева зависит от того, работает ли уже котел и горячая ли вода.
• Полотенцесушители Hydronic нагреваются до 55 градусов.

• Рельсы, заполненные жидкостью, используют электрический элемент для нагрева жидкости внутри.
• Рельсы поставляются предварительно заполненными антикоррозионной жидкостью и герметизированными, готовыми к подключению к розетке или к выключателю.
• Им требуется около часа, чтобы достичь оптимальной температуры.
• Наполненные жидкостью рельсы нагреваются до 55 градусов и служат дополнительным источником тепла в помещении.
• Поскольку поручни нагревают воду, а не воздух, накрывая их полотенцем, они не нагреваются сильнее.

• Рельсы, заполненные жидкостью, используют электрический элемент для нагрева жидкости внутри.
• Рельсы поставляются предварительно заполненными антикоррозийной жидкостью и герметизированными, готовыми к подключению к розетке или к выключателю.
• Им требуется около часа, чтобы достичь оптимальной температуры.
• Наполненные жидкостью рельсы нагреваются до 55 градусов и служат дополнительным источником тепла в помещении.
• Поскольку поручни нагревают воду, а не воздух, накрывая их полотенцем, они не нагреваются сильнее.

При установке полотенцесушителя необходимо учитывать ряд важных аспектов.

Ниже приведены шаги установки, которые мы рекомендуем:

1.   Убедитесь, что вешалка для полотенец установлена ​​в правильной зоне в ванной комнате.
2. Позаботьтесь о подходящих монтажных приспособлениях до того, как стена будет обшита пленкой — некоторые вешалки для полотенец имеют обязательные или дополнительные комплекты для настенного монтажа, которые необходимо установить до обшивки стены.
3. Проверьте, требуется ли для вашей вешалки для полотенец настенная система крепления, и если да, то следуйте инструкциям, изложенным производителем.
4. Убедитесь, что у вас есть питание на рельсе или что для прокладки проводки имеется тяговый провод. Наиболее распространенным сценарием является прокладка провода на крыше к точке подключения, таймеру или выключателю, где вешалка для полотенец будет подключена к источнику питания.
5. Когда стена будет готова, установите все ножки на вешалку для полотенец, а затем прижмите вешалку к стене, чтобы определить, где расположить отверстия, прежде чем обвести ножки, чтобы отметить стену.
6. Вешалка для полотенец может быть установлена ​​любым компетентным лицом с использованием метода монтажа, предоставленного поставщиком.
7. Отсюда электрическое соединение должно быть выполнено квалифицированным электриком в соответствии с действующими электротехническими нормами, если только вы не подключаете его к розетке (однако это возможно не для всех шин).

Дополнительные советы по установке:

• Всегда рекомендуется выполнять электрические соединения там, где к ним можно будет получить доступ позднее, если это потребуется.
• Убедитесь, что проводка идет к нужной ноге полотенцесушителя, если только ваша штанга не поставляется с универсальной проводкой, которая позволяет подключаться к любой ноге.
• Не пытайтесь просверлить отверстия до того, как у вас будет вешалка для полотенец, поскольку у большинства поставщиков есть производственные допуски, а это означает, что ваши отверстия могут быть в неправильном месте.

Доступен ряд вешалок для полотенец, обеспечивающих полную гибкость при оформлении ванной комнаты.

• Благодаря низкому напряжению эти рельсы безопасны для использования во влажных помещениях.
Рельсы
• 12 В можно установить в Зоне 1 на схеме справа.
• Трансформатор должен быть установлен за пределами Зоны 1, например, в потолке или полости стены, и не дальше двух метров от рельса.
• Он также должен иметь хорошую вентиляцию/расположение за панелью переключателей или таймером для обеспечения легкого доступа

Доступен ряд вешалок для полотенец, обеспечивающих полную гибкость при оформлении ванной комнаты.

• Благодаря низкому напряжению эти рельсы безопасны для использования во влажных помещениях.
Рельсы
• 12 В можно установить в Зоне 1 на схеме ниже.
• Трансформатор должен быть установлен за пределами Зоны 1, например, в потолке или полости стены, и не дальше двух метров от рельса.
• Он также должен иметь хорошую вентиляцию/расположение за панелью переключателей или таймером для обеспечения легкого доступа

• Отдельно стоящие и лестничные поручни на 240 В безопасны для использования в Зоне 2 и за ее пределами.
• Некоторые серии (за исключением серии 12 В) имеют возможность открытой проводки для удобного монтажа в существующих ванных комнатах, что означает отсутствие необходимости в проводке в стене или в полости крыши.
• Всегда рекомендуется обращаться к электрику за советом и последними правилами.
• Шина 240 В и 12 В будут выделять одинаковое количество тепла, если они имеют одинаковую мощность.

• Отдельно стоящие и лестничные поручни на 240 В безопасны для использования в Зоне 2 и за ее пределами.
• Некоторые серии (за исключением серии 12 В) имеют возможность открытой проводки для удобного монтажа в существующих ванных комнатах, что означает отсутствие необходимости в проводке в стене или в полости крыши.
• Всегда рекомендуется обращаться к электрику за советом и последними правилами.
• Шина 240 В и 12 В будут выделять одинаковое количество тепла, если они имеют одинаковую мощность.

В дополнение к информации об установке вешалки для полотенец важно проверить детали проводки вешалки для полотенец и убедиться, что вы соблюдаете все правила техники безопасности.

Различные варианты подключения:

• • • Некоторые поручни поставляются с фиксированным выводом из ножки полотенцесушителя — для подключения к розетке
    • Более современные вешалки для полотенец поставляются с соединительным зажимом, который позволяет подключить провод перед установкой — проводка просто подключается путем отвинчивания штекера и привинчивания провода, как показано на схеме ниже.

Точки подключения проводов:

• • • Некоторые направляющие имеют фиксированную точку подключения для проводки, которую нельзя изменить — убедитесь, что она соответствует планировке вашей ванной комнаты
    • Другие рельсы будут иметь универсальную проводку, позволяющую разместить соединение сверху или снизу с любой стороны

Другие важные сведения:

• • • Для шин 12 В требуется подходящий трансформатор
    • При использовании нескольких одиночных шин 12 В общая мощность не должна превышать мощность используемого трансформатора
    • Трансформатор не должен находиться на расстоянии более двух метров от рельса и должен находиться в доступном месте, например, за распределительной панелью или на крыше с достаточной вентиляцией.
    • Если вы хотите свободно перемещать свой полотенцесушитель, сделайте его отдельно стоящим – эти рельсы нужно только подключить к розетке, и их можно перемещать из комнаты в комнату.

Большинство полотенцесушителей безопасно оставлять включенными непрерывно, однако, как правило, предпочтительнее иметь возможность контролировать, когда ваш полотенцесушитель включен, что экономит энергию.

Большинство моделей, представленных на рынке, не имеют выключателя на устройстве, их можно просто подключить к стандартному выключателю.

В качестве альтернативы вешалка может быть подключена к таймеру, который можно запрограммировать на автоматическое включение и выключение в соответствии с вашим стилем жизни, чтобы вешалка для полотенец была теплой, когда вам это нужно.

Обзор полотенцесушителей

Когда дело доходит до покупки полотенцесушителя, вы можете столкнуться с большим выбором: разные размеры, формы и стили, а также выбор между хромом и нержавеющей сталью.

Хотя полотенцесушитель из нержавеющей стали и хромированный внешне похожи, каждый из них имеет свои уникальные отличия.

• Нержавеющая сталь представляет собой объединение двух (иногда трех) партий стали, хрома и никеля.
• Возможно, он не на 100% защищен от пятен, его относительно легко содержать в чистоте.
• Он устойчив к коррозии, потускнению и царапинам — идеальное решение для помещений с повышенной влажностью.
Нержавеющая сталь
• чрезвычайно гигиенична и не представляет опасности для здоровья.

• Нержавеющая сталь представляет собой объединение двух (иногда трех) партий стали, хрома и никеля.
• Возможно, он не на 100% защищен от пятен, его относительно легко содержать в чистоте.
• Он устойчив к коррозии, потускнению и царапинам — идеальное решение для помещений с повышенной влажностью.
Нержавеющая сталь
• чрезвычайно гигиенична и не представляет опасности для здоровья.

• Под хромом обычно понимают хромированное покрытие или покрытие.
• Блестящий, твердый металл серого цвета, наносимый гальванопокрытием на внешнюю сторону пластикового или металлического изделия.
• Хромирование прекрасно смотрится при декоративном использовании в качестве тонкого антикоррозионного покрытия для аксессуаров для ванной комнаты.
• Несмотря на то, что этот материал укрепляет объект, который он покрывает, со временем материал может поцарапаться, подвергая изделие под ним возможной ржавчине.

• Под хромом обычно понимают хромированное покрытие или покрытие.
• Блестящий, твердый металл серого цвета, наносимый гальванопокрытием на внешнюю сторону пластикового или металлического изделия.
• Хромирование прекрасно смотрится при декоративном использовании в качестве тонкого антикоррозионного покрытия для аксессуаров для ванной комнаты.
• Несмотря на то, что этот материал укрепляет объект, который он покрывает, со временем материал может поцарапаться, подвергая изделие под ним возможной ржавчине.

• Электрические приборы в ванных комнатах имеют сертификат IP (защита от проникновения).
• Этот рейтинг использует 2 цифры и относится к уровню защиты от проникновения посторонних предметов (1-я цифра) и защиты от проникновения жидкостей (2-я цифра).
• Чем больше второе число, тем выше защита предмета от попадания воды.
• Многие полотенцесушители имеют степень защиты IP55, что делает их безопасными для использования в ванных комнатах.

Как работают полотенцесушители?

Полотенцесушители работают на минимально возможной мощности, при этом полотенца изолируют рельс и поглощают тепло, а это означает, что температура под полотенцем составляет 50-55 градусов. Рельсы довольно быстро нагреваются, поэтому эксплуатационные расходы минимальны. Доступны как проводные, так и подключаемые варианты.

Дорого ли эксплуатировать полотенцесушители?

Полотенцесушители недороги в эксплуатации, стоят около 1 цента в час (аналогично стоимости лампочки). Это можно еще больше уменьшить, добавив таймер для включения и выключения, когда это необходимо.

Сушат ли полотенца полотенцесушители?

Полотенцесушители позволяют сушить полотенца всего за четыре часа, однако это зависит от того, как полотенце накинуто на вешалку и сколько воздуха остается под ней.

Так стоит ли покупать полотенцесушители?

Если вы ищете дополнительный комфорт зимой и место для хранения полотенец, то полотенцесушители определенно того стоят!

Имея широкий выбор цветов, эти рейлинги также являются отличным способом связать пространство воедино. Например, если в вашей ванной комнате есть черные смесители и аксессуары, то превращение ваших полотенцесушителей в черный цвет идеально дополнит пространство!

Не говоря уже о полотенцесушителях, которые круглый год защищают ваши коврики и полотенца от сырости.

По любым дополнительным вопросам обращайтесь в нашу дружную службу поддержки клиентов .

Достаточно места для крючков для халатов или вы не можете найти идеальную вешалку для полотенец, подходящую к вашей сантехнике? Не ищите дальше, так как мы представляем новейший продукт Thermogroup, сушилку для полотенец Thermorad с подогревом, встраиваемую в стену! Идеальное дополнение к любому ремонту ванной комнаты благодаря своей практичности и скрытому профилю. Более того, вы можете разместить эту настенную панель над ванной или во влажной зоне вашей ванной комнаты – идеально подходит для небольших помещений, которые могут быть слишком тесными, чтобы поместиться в них весь рельс. Проверьте это прямо сейчас!

Нравится ваш новый полотенцесушитель или вы не уверены, что он подойдет этой зимой? Ознакомьтесь с нашим ассортиментом напольного отопления, идеально подходящего для холодного утра и поздней ночи. Нам нравится использование напольного отопления за его способность управляться с помощью термостата и таймера, не говоря уже о ценности, которую он добавит вашему дому! Посмотрите наш любимый теплый пол сегодня онлайн на The Blue Space!

Подано в: Категория:Продукция с подогревом , Комната:Ванная

как сделать своими руками

Для домашнего мастера с навыками сантехники установка полотенцесушителя не является сложной задачей. Прежде чем приступить к установке устройства, необходимо определиться с оптимальной моделью сушки и способом подключения.

Вам следует разработать рамку и ознакомиться с этапами установки. Соблюдение требований и технологии монтажа обеспечит бесперебойную работу полотенцесушителя.

Содержание статьи:

• Критерии выбора полотенцесушителя для ванной комнаты
  • Принцип работы и технические характеристики
  • Материал для изготовления сантехнического устройства
  • Размеры и форма полотенцесушителя
• Подключение полотенца: ГВС или отопление
• Общие требования к установке
• Рекомендуемые и недопустимые врезки

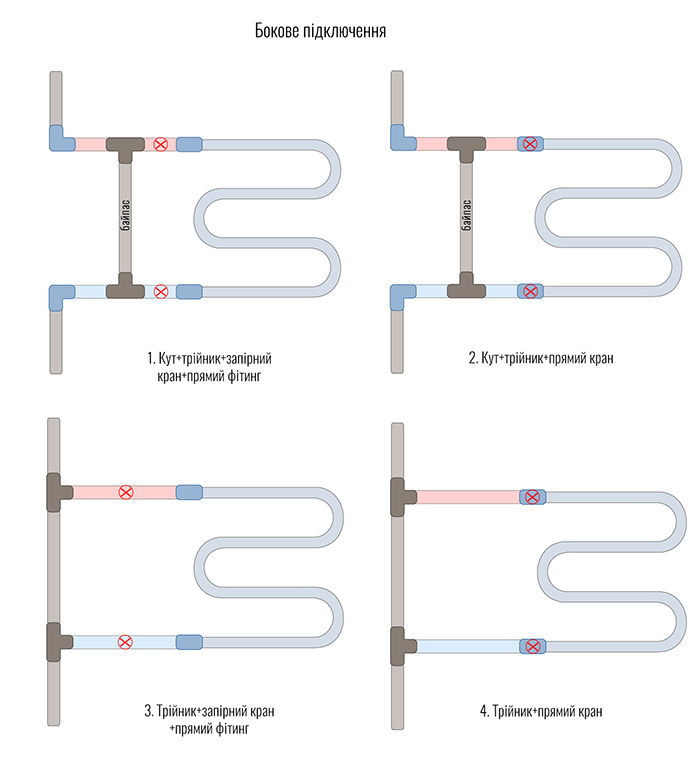

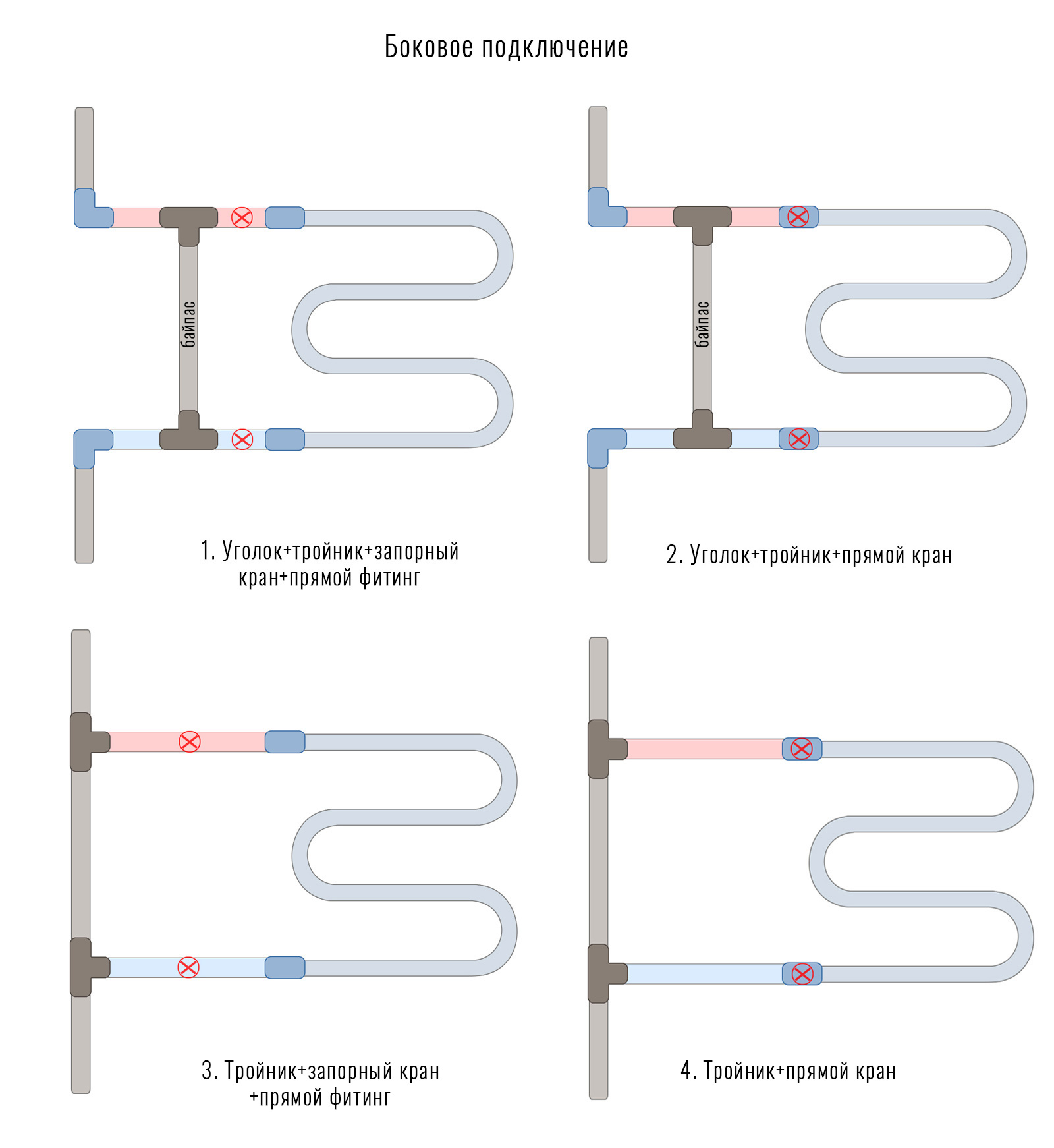

  • Боковое и диагональное подключение
  • Возможные принудительные боковые варианты
  • Неправильные схемы подключения
• Пошаговая установка водяного полотенцесушителя
  • Подготовка инструментов и материалов
  • Демонтаж старого оборудования
  • Монтаж байпасных и шаровых кранов
  • Монтаж полотенцесушителя
• Особенности монтажа электрических моделей
• Выводы и полезное видео по теме

Критерии выбора полотенцесушителя Для ванной комнаты

Долговечность сантехнического оборудования зависит от его исходных характеристик и соблюдения технологии монтажа. Важную роль будет играть соответствие выбранной модели условиям эксплуатации.

Особое внимание следует уделить принципу действия, материалу изготовления и комплектации полотенцесушителя.

При выборе сантехнического оборудования особое внимание следует обратить на принцип действия, материал изготовления и комплектацию полотенцесушителя

Принцип работы и технические характеристики

Все модели «полотенцесушилок» для ванной комнаты делятся на три типа:

• водяные;
• электрический;
• комбинированный.

Водяные агрегаты функционируют за счет циркуляции горячего теплоносителя. Подключение производится через систему отопления или водоснабжения. Главный плюс таких моделей – энергосбережение.

Отсутствие водяного полотенцесушителя – сложность монтажа, если устройство изначально не включено в коммуникационную систему квартиры или дома.

При выборе водяной модели необходимо учитывать максимально допустимое давление для конкретного устройства.

При этом необходимо учитывать давление в трубопроводе.

В современных многоквартирных домах ГВС составляет около 8-10 атмосфер, а в домах старого фундамента – 5-7 атмосфер. Большинство импортных моделей полотенцесушителей отличаются низким рабочим давлением, а толщина стенки трубы не превышает 1,25 мм. Срок службы устройства в типовой многоэтажке составляет 1-2 года.

Выбор змеевика для частного дома достаточно обширен, так как нагрев небольшой.

Фотогалерея

Фото

Полотенцесушители, по змеевику которых циркулирует вода, подключаются к контурам либо отопления, либо горячего водоснабжения

Каждый из вариантов подключения имеет свои плюсы и минусы. При подключении к горячей воде прибор утром обычно холодный

При подключении к сети центрального отопления прибор работает исключительно в течение отопительного сезона и бездействует почти полгода

По способу монтажа водяные полотенцесушители делятся на настенные и напольные. Первые более востребованы, т.к. занимают меньше места

В многоэтажных домах полотенцесушители чаще всего устанавливаются в санузлах, подключаются к горячему водоснабжению и используются в качестве радиатора для обогрева помещений площадью до 5 м²

Полотенцесушители подключаются к трубопроводу или к патрубкам диаметром 25 и 32 мм, выходящим из стояка

Полотенцесушители, выпускаемые для установки в системах отопления, могут использоваться только в тепловых сетях и не подходят для установки в системах горячего водоснабжения

Водяной полотенцесушитель

Недостатки подключения к горячему водоснабжению

Минусы подключения к сети отопления

Полотенцесушитель напольный модель 900 04

Популярное место установки

Стандартный диаметр трубы для подключения

Особенности применения

Особенности приборов для отопления

Полотенцесушитель электрический Функционирует автономно, независимо от работы других систем. Для работы необходимо бесперебойное снабжение электричеством.

Применение прибора целесообразно в следующих случаях:

• требуется быстрый монтаж без вмешательства в систему отопления или водоснабжения;
• установка «резервного» полотенцесушителя;
• необходимость размещения змеевика за пределами ванной комнаты – идеально подойдет переносная электрическая модель сушки.

Во избежание чрезмерного энергопотребления следует учитывать объем помещения. Оптимально, если на 1 кв. м приходится 140 Вт энергии – в таких условиях баня прогревается до 22-24°. Если агрегат необходим на весенне-летний период, то подойдут маломощные модели из расчета 100 Вт на 1 кв.м

Установить полотенцесушитель можно не только в ванной комнате. Она уместна на кухне, в зале или прихожей. Подогреваемая жидкость (масло, антифриз) или кабель выступает в роли теплогенератора автономной сушки

Мощность «мокрых» моделей достигает 2 кВт, «сухих» устройств – 100-200 Вт.

Полотенцесушитель комбинированный способен работать в двух режимах: от сети или от системы ГВС. Это самый практичный и эффективный вариант обогрева, но высокая стоимость универсального змеевика отпугивает многих покупателей.

Галерея изображений

Фото

Особенности монтажа электроприборов

Правила монтажа электрооборудования

Разновидности электрических полотенцесушителей

Преимущества использования кабельных моделей

Материал для изготовления сантехнического устройства

При изготовлении змеевика полотенцесушителя обычно используют три металла:

• нержавеющую сталь
• медь и латунь;
• черная сталь.

Приборы из нержавеющей стали устойчивы к влаге, но чувствительны к примесям, содержащимся в воде. Со временем на стенках змеевика образуется осадок, ограничивающий поступление воды.

Выбирая полотенцесушитель из нержавейки, предпочтение следует отдавать хромированным моделям с толщиной стенки от 2 мм.

Латунные и медные радиаторы отличаются высокой теплоотдачей, но имеют ограниченный срок использования. При покупке необходимо проверять паспорт изделия. В нем должно быть указано, что трубы оцинкованы изнутри и полотенцесушитель подходит для врезки в систему ГВС.

Черная сталь капризная к СОЖ. Модели из такого материала рекомендуются для установки в автономной системе отопления, где исключены перепады давления. К центральной системе ГВС допускается подключение змеевика с антикоррозионной внутренней защитой.

Различные металлы и сплавы по-разному реагируют на агрессивную среду. При выборе необходимо учитывать жесткость воды и способ подключения полотенцесушителя (+)

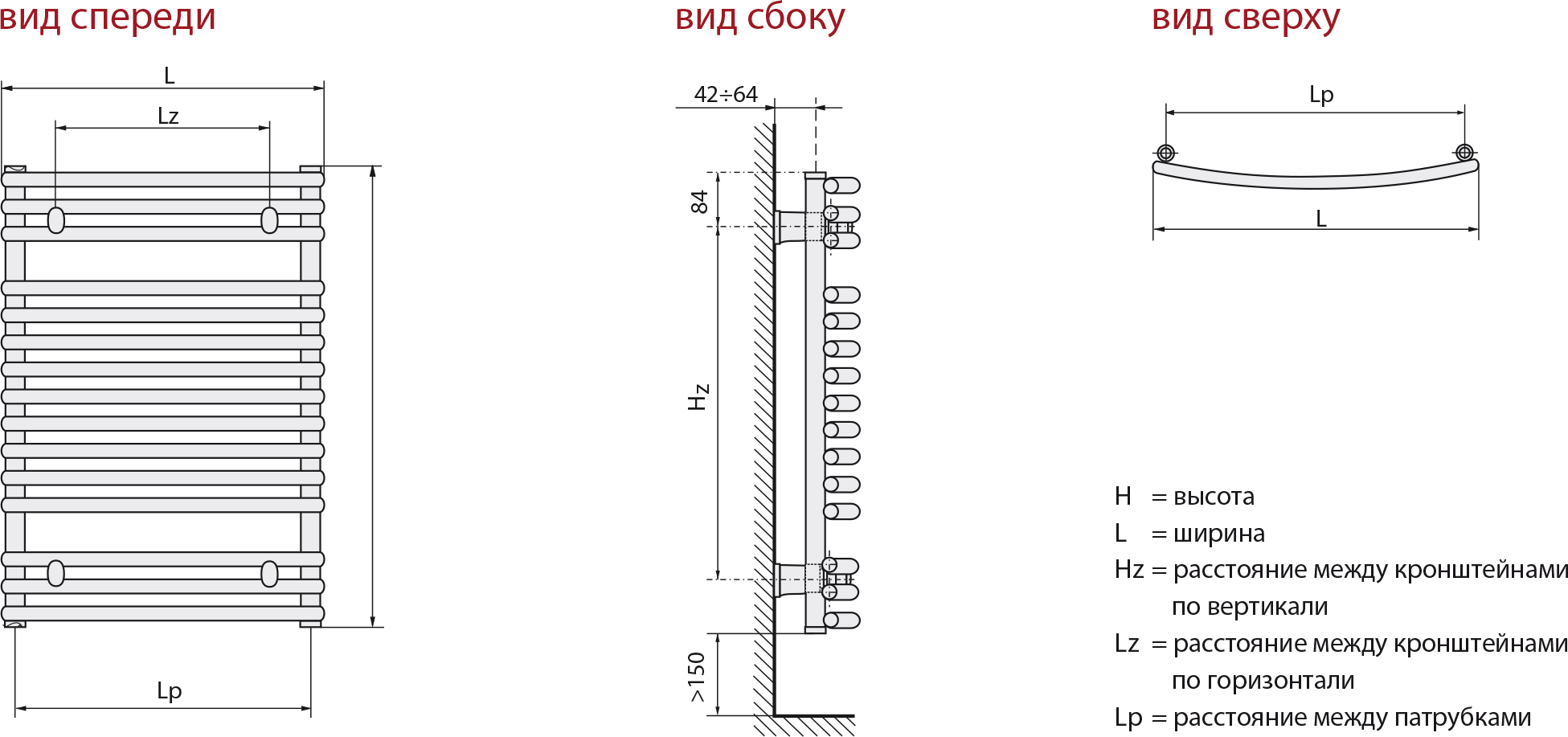

Размеры и форма полотенцесушителя

Размер и комплектация определяются исходя из расположения сушилки, габаритов ванны и личных предпочтений. Кроме того, необходимо учитывать способ вставки: боковой, диагональный, верхний или нижний.

Классические М- и П-образные формы доступны по цене и оптимально подходят для замены изношенных советских катушек. Радиаторы «лесенка», «фокстрот» и «модерн» более вместительны. Площадь позволяет разместить белье, как при стационарной сушке.

Выбирая форму и размер сушки, не руководствуйтесь принципом: «купи то, что подходит»

Полотенцесушитель Должен сочетаться с дизайном ванной комнаты и не загромождать пространство.

Подключение полотенцесушителя: ГВС или отопление

Перед установкой водяного полотенцесушителя в ванной необходимо определиться со способом его подключения.

Доступны два варианта:

1. Вставка в систему ГВС . Метод гарантирует круглогодичное отопление. Прибор нагревается во время потребления горячей воды – за ночь полотенцесушитель остывает даже при прямом включении через стояк.
2. Вставка в систему отопления . Вариант актуален при отсутствии централизованной сети горячего водоснабжения. За счет принудительной циркуляции теплоносителя змеевик весь день остается теплым. Недостатком является функционирование сушки только в холодное время года.

В многоквартирном доме с изменением способа подключения потребуется разработать проект и согласовать его в ЖКХ. Оформление пакета документов займет около месяца.

Места врезки водяного прибора в стояк отопления или ГВС могут быть скрыты за экраном или коробом из гипсокартона

Общие требования к установке

Монтаж полотенцесушителя с «водяным» принципом действия производится при соблюдении ряда условий:

№1 . Диаметр труб устройства должен соответствовать диаметру стояка, ограничение от установленной арматуры.

№2 . Между выводами сушки должна быть предусмотрена перемычка. Байпас выполняет ряд задач:

• поддержание скорости циркуляции воды по всему стояку;
• разделение потоков теплоносителя позволяет сохранить тепло для последующих точек забора;

Существенным плюсом включения замыкающих секций, байпасов, является возможность отключения полотенцесушителя для проведения ремонтных работ без прерывания работы системы в целом.

№3 . Запрещается устанавливать запорную арматуру на участке трубопровода до байпаса и непосредственно на перемычке.

Невыполнение требования

• влечет замедление циркуляции воды в стояке и падение температуры теплоносителя;
• Ухудшение напора в квартирах, расположенных в направлении водопровода.

Запорные секции могут быть оснащены обычными шаровыми кранами на байпасе и подаче или более функциональными трехходовыми кранами, позволяющими направлять теплоноситель либо в байпас, либо в радиатор.

№4 . Рекомендуемая высота для сушки полотенец по СНиП – 120 см от пола.

№5 . Максимальные расстояния между утеплителем и облицовкой стен:

• 3,5-4 см – при диаметре змеевика 2,5 см и менее;
• 5-7 см – при сечении трубы более 2,5 см.

Если в схеме подключения предусмотрен байпас, допускается установка запорной арматуры на выходе и на входе устройства.

Применение байпаса в контуре отопления позволяет разделить общий расход теплоносителя на две части. Одна из частей входит в батарею, другая подается на следующие устройства, благодаря чему все радиаторы получают теплоноситель практически такой же температуры, как и первый (+)

Рекомендуемые и недопустимые врезки

Работа змеевика основана на принципе «самотечного насоса». Грамотная вставка обеспечивает естественную циркуляцию и производительность радиатора. Разработка схемы водяного монтажа полотенцесушителя своими руками в соответствии с конструкцией конкретной модели и расположением стояка в ванной комнате.

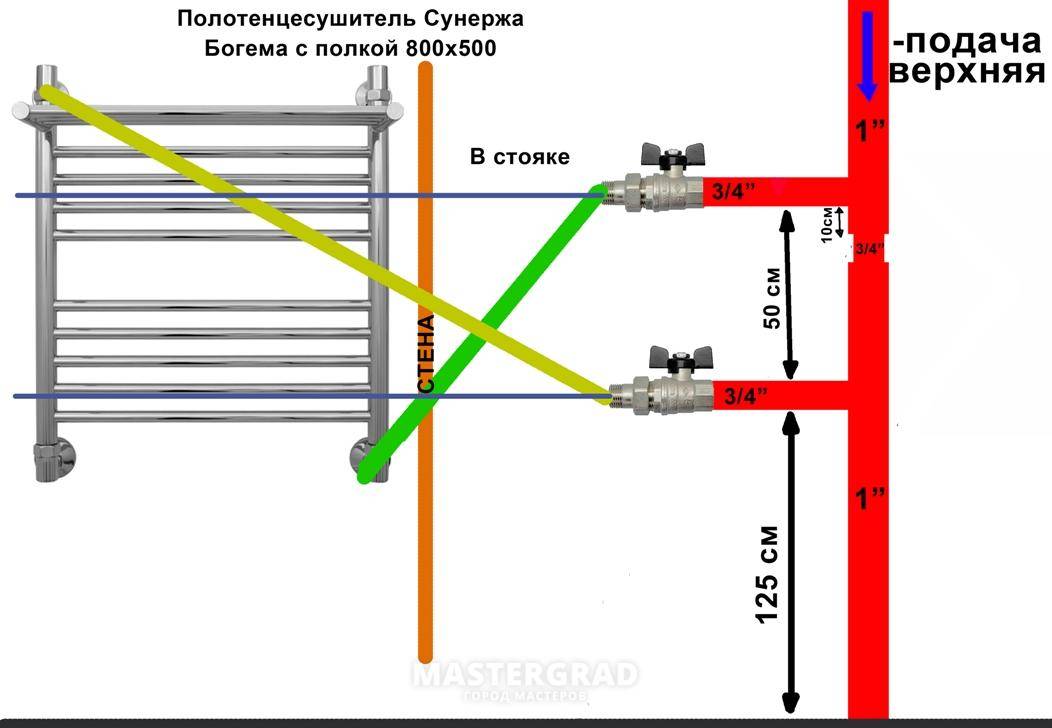

Боковое и диагональное подключение

Для большинства устройств оптимальной считается вставка с подачей теплоносителя через верхний отвод и отвод снизу. Это достигается универсальными соединениями, схемы которых приведены ниже.

Боковое и диагональное подключение без сужения и смещения байпаса являются равнозначными вариантами. Схемы хорошо работают с змеевиками разной формы (+)

Преимущества универсальной вставки:

• производительность не зависит от направления и скорости движения воды в стояке;
• после отключения циркуляции продувка воздуха не требуется;

Вариант универсальной вставки позволяет расположить полотенцесушитель на любом удобном монтажном расстоянии от стояка.

Условия функционирования контура:

1. Нижняя точка врезки расположена ниже патрубка подключения радиатора, а верхняя врезка, соответственно, над верхним выпуском. Уклон подводящих труб 2-3 см на метр. Горизонтальное подключение допустимо для труб сечением 32 мм, а также при расстоянии до стояка менее 2 м.
2. Трубопроводы – без изгибов и «горбов». В противном случае система завоздушивается и естественная циркуляция прекращается.
3. Оптимальный диаметр подводящих труб: сталь ¾ дюйма, 25 мм – армированный полипропилен.
4. Трубы желательно утеплить. Это требование особенно актуально для скрытой прокладки пластикового трубопровода.

Полнофункциональная боковая/диагональная врезка с суженным байпасом. Сантехники прибегают к такой конструкции на ранее установленном полотенцесушителе, если нет необходимости полностью менять конструктивный стояк.

Между выводами к устройству перемычка сужена на один размер диаметра. Вариант боковой панели применяется только при циркуляции воды сверху вниз

Смещенный байпас оправдан, если вы хотите сохранить старые подходы к стояку. При таком способе подключения не рекомендуется использовать зауженную перемычку. Основное требование – верхний поток теплоносителя.

Допуски и требования к установке для врезки со смещенным байпасом такие же, как для бокового или диагонального соединения с прямой перемычкой (+)

Некоторые модели сушилок рассчитаны на нижнее подключение. Врезка осуществляется по трем основным схемам.

Контуры работоспособны при любом направлении потока теплоносителя. При отключении воды система проветривается, поэтому на вертикальном коллекторе должен располагаться сливной кран. Как правило, входит в комплект (+)

Требования к реализации нижнего подключения:

1. Нижнее ответвление должно располагаться ниже полотенцесушителя.
2. Свинцовые трубы желательно изолировать.
3. При использовании смещенного или зауженного байпаса верхний выход стояка располагается ниже места подключения к устройству.

Оптимальный уклон около 2 см на метр трубы. Выполнение этого условия обеспечивает независимость контура от направления потока воды.

Возможные варианты принудительной стороны

При боковом подключении допустимы некоторые отклонения от типовых рекомендуемых схем.

Разводка труб при необходимости нестандартного расположения вкладыша. Работа устройства одинаково эффективна при разных направлениях теплоносителя (+)

Основные условия вставки остаются неизменными. Отличие в точках соединения полотенцесушителя со стояком, а также в наличии вертикальных отрезков на входе и выходе устройства.

Альтернативный боковой вырез представлен ниже. Верхний полотенцесушитель расположен над верхним изгибом. После отключения воды из змеевика необходимо выпустить воздух.

Схема подключения требует установки воздухоотводчика на устройстве. Из-за конструктивной «ступеньки» при прекращении подачи воды в системе образуется воздушная пробка (+)

Некоторая изменяемая возможно нижняя рама. Необходимость размещения труб от стояка на минимальном расстоянии до пола вынуждает увеличивать оба восходящих патрубка. При соблюдении всех требований нижнего подключения система работает без сбоев.

Требования к монтажным работам при вставке с удлиненными вертикальными участками нижней подводки не изменяются. Допускается различное направление циркуляции воды (+)

Неверные схемы подключения

Неопытные мастера иногда не придерживаются рекомендованных схем. В результате сушка остается холодной при бесперебойной подаче горячей воды. Примеры возможных упущений показаны ниже.

Неправильное выполнение бокового и нижнего кранов приводит к остановке циркуляции воды в полотенцесушителе (+)

В обоих вариантах устройство расположено ниже нижнего выхода из стояка. Опустившийся вниз теплоноситель охлаждается и задерживается. Вода обратно не отталкивается, так как есть напор потока теплоносителя сверху.

Боковая рама с петлей вверху. Схема реализована мастерами для того, чтобы скрыть коммуникации за натяжным потолком.

В образовавшемся «горбе» скапливается воздух. Со временем воздушная пробка перекрывает циркуляцию в радиаторе и полотенцесушитель остывает.

Представленный ниже вариант объединяет две ошибки одновременно. Схема явно не рабочая.

Сочетание нижнего и верхнего порога затрудняет естественную циркуляцию. Характерно такое исполнение, когда мастера стараются скрыть верхний вход за потолком, а нижний в стяжке пола

Пошаговый монтаж водяного полотенцесушителя

Технология монтажа полотенцесушителя своими руками одинакова для разных схем подключения. Поэтапный процесс включает в себя демонтаж изношенного устройства, подвод труб от стояка, установку кранов, крепление змеевика.

Подготовка инструментов и материалов

Набор инструментов, необходимый для установки и замены полотенцесушителя, зависит от типа водопроводных труб в помещении. Для монтажа через полипропиленовые трубы вам потребуются: краны шаровые; монтажные кронштейны; полипропиленовые трубы; паяльник и нож для резки полипропиленовых труб.

В стандартную комплектацию полотенцесушителя входят:

• переходные уголки;
• силиконовые прокладки;
• запорные узлы;
• телескопические кронштейны;
• Кран «Маевский».

В системе желательно использовать комплектующие из одного металла во избежание появления электролитической коррозии.

Все соединения уплотнены прокладками, резьбовые вставные узлы уплотнены сантехникой (+)

Демонтаж старого оборудования

Перед демонтажем устаревшего змеевика необходимо согласование с хозяйственной организацией. Отключение стояка от воды требует специального разрешения.

Следующие действия:

1. Если полотенцесушитель не объединен с горячей линией, то резьбовые соединения нужно просто открутить.
2. Если устройство приварено к стояку, то его следует срезать болгаркой. Оставшейся части подачи трубы должно хватить для нарезания резьбы.
3. Снимите старое устройство с кронштейнов.

Высота стояка в стояке должна превышать расстояние между патрубками нового устройства на длину муфт и отводов, необходимых для установки перемычки байпаса

Размер демонтируемого участка должен быть определен с максимальной точностью. Лучше немного «не подрезать», а после «подгонки» устройства к месту установки подогнать по факту

Монтаж байпасных и шаровых кранов

Катушку можно монтировать без установки байпаса, но специалисты рекомендуют заранее предусмотреть перемычку. На концах полотенцесушителя установлены шаровые краны. При необходимости получится перекрыть подачу теплоносителя к устройству, при этом вода будет свободно циркулировать по стояку.

Врезка байпаса в стояк из трубы ПП выполняется с помощью тройников и муфт (+)

Для установки кранов на секции трубы нарезать новую резьбу плашкой нужного диаметра. Если после демонтажа старого устройства резьба уцелела, то для улучшения соединения достаточно «вбить» ее плашкой. Установите запорные краны на подготовленные трубы.

Установка перемычки на стальной трубопровод осуществляется сваркой. Диаметр байпаса равен сечению трубы стояка

Крепление змеевика полотенцесушителя

Порядок «подвешивания» и подключения устройства следующий:

1. Разметьте кронштейны на стене – необходимо соблюдать горизонтальность размещения змеевика.
2. Подготовьте отверстия и вставьте в них дюбели.
3. Прикрутите кронштейны к полотенцесушителю, прикрепите устройство к стене и зафиксируйте шурупами. Важно соблюдать рекомендуемое расстояние между радиатором и облицовкой стены.
4. Подсоедините блок к клапанам на перемычке с фитингами, чтобы затянуть льняную намотку.

В зависимости от типа соединения, прямой или угловой резьбовой фитинг.

По окончании монтажа осмотрите герметичность соединений и аккуратно откройте краны, чтобы проверить работоспособность устройства. Не должно быть протечек и капель

Особенности установки электрических моделей

В отличие от водяных моделей электрические сушилки можно устанавливать где угодно, так как они не зависят от расположения труб отопления и горячего водоснабжения. При этом особое внимание следует уделить качеству электропроводки.

Требования к:

1. Место установки выбирается с учетом уровня защиты устройства от влаги. Расстояние до ванной или умывальника не менее 60 см.
2. Минимальное расстояние до пола – 20 см, до стены – 30 см, до поверхности мебели – 75 см.
3. Нагреватель нельзя размещать непосредственно под выпускным отверстием.

Электрическое подключение осуществляется в соответствии с международным стандартом NFC-15-100.

Оптимальное расположение – зона №3. При монтаже в зоне №2 устройство должно быть защищено от брызг (+)

Электропроводка полотенцесушителя выполняется с соблюдением норм электробезопасности в помещениях с повышенной влажностью:

• подключение трехжильным кабелем с заземлением;
• допускается только скрытая проводка;
• розетка должна иметь резиновое уплотнение и крышку, закрывающую отверстия контактов;
• для электрической сети применяют медные провода марок ВВГнг и ВВГнг-LS.

Обязательным условием при установке и эксплуатации электроприборов является использование УЗО, отключающего устройство при превышении токовых характеристик.
