Установка полотенцесушителя в ванной комнате

Давно минули времена, когда ремонт в ванной был простым и незатейливым делом. Огромный выбор сантехники, отделочных материалов, масса вариантов дизайна заставляют владельца выбирать наиболее подходящие для себя способы создания эстетически привлекательной и надёжной в техническом отношении комнаты. Пристальное внимание приходится уделять монтажу разводки и сантехнических устройств, требующих аккуратности и знания технологии. Одним из важных и ответственных этапов работ является установка полотенцесушителя в ванной комнате, который выполняет в ней сразу несколько задач.

Содержание

  • 1 Для чего нужен полотенцесушитель

  • 2 Варианты установки в ванной комнате

  • 3 Нормы ГОСТ

  • 4 Как установить от стояка

    • 4.1 Необходимые инструменты и материалы, схема установки

    • 4.2 Пошаговая инструкция

  • 5 Скрытый монтаж

    • 5.1 Необходимые инструменты и материалы, схема установки

    • 5. 2 Пошаговая инструкция

  • 6 Особенности эксплуатации

Для чего нужен полотенцесушитель

Согласно определениям из строительных справочников, полотенцесушитель — это нагревательный прибор, представляющий собой трубу с пропускаемым по ней теплоносителем (горячей водой) и предназначенный для сушки полотенец и халатов. Старые образцы имели форму петли или змеевика из водопроводной трубы несколько большего диаметра, чем стояки.

Дополнительная функция прибора состоит в обогреве и сушке помещения, предотвращающих образование плесени и появление дурных запахов. Изначально использовались только водяные полотенцесушители, но в последнее время появились конструкции с электронагревателями, не требующими подключения к системе подачи теплоносителя, но нуждающиеся в электроэнергии. Электрический прибор является аналогом любого конвектора или нагревателя. Эти устройства потребляют большое количество энергии, что увеличивает расходы на оплату счетов, поэтому используются преимущественно в частных домах, не имеющих подключения к системе ГВС или ЦО.

Старые модели змеевиков подключались к обратному трубопроводу системы ГВС

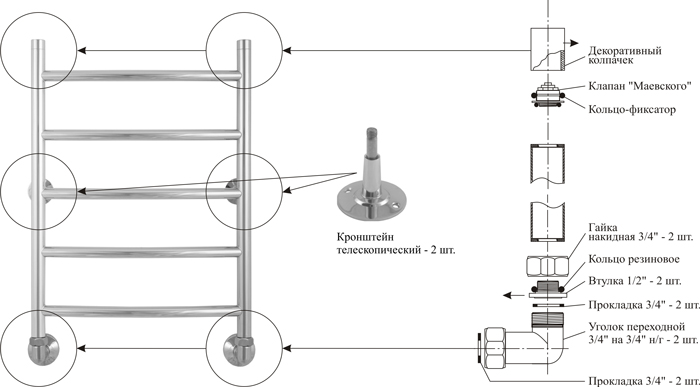

Водяные (сантехнические) полотенцесушители по конструкции мало изменились со времён появления, основной прогресс коснулся внешнего вида. Единственным серьёзным отличием можно назвать разъёмное соединение, с помощью которого прибор присоединяют к трубам ГВС, тогда как старые образцы были герметично приварены и для демонтажа их надо было отрезать. Сантехнические полотенцесушители требуют расходов только для приобретения и монтажа, после чего обходятся владельцу практически бесплатно. Они удобны, не занимают много места, позволяют просушить одновременно несколько полотенец или иных вещей. Параллельно с основной работой, выполняемой по мере необходимости, приборы делают дополнительную (и постоянную) — осушают воздух в помещении и обогревают его.

Варианты установки в ванной комнате

Установка полотенцесушителя в ванной комнате — ответственное мероприятие, не отличающееся особой сложностью, но требующее аккуратности и тщательности. Любые ошибки, допущенные в процессе, приводят к протечкам и необходимости переделывать работу заново. Если к тому времени отделка завершена, то появятся дополнительные расходы и заботы.

Существует множество вариантов установки и подключения полотенцесушителя:

  • Скрытый монтаж. Прибор установлен на стене без видимого подключения к системе ГВС. Вариант предпочитает большинство пользователей, поскольку он позволяет стильно и привлекательно оформить помещение, спрятать в стену или короб из ГКЛ разводку и трубы, оставляя на виду только сам полотенцесушитель. Недостатком этого метода является отсутствие визуального контроля за состоянием труб, необходимость разрушать декоративный короб при появлении протечек.
  • Открытый монтаж. Стояк ГВС и полотенцесушитель остаются на виду и доступны для выполнения ремонтных работ. Состояние всех элементов поддаётся визуальному контролю в любое время, позволяет реагировать на малейшие проявления неисправностей на самых ранних стадиях. Недостаток варианта — низкий уровень оформления, слабые декоративные возможности.
  • Комбинированный вариант. Представляет собой некий компромисс между двумя первыми способами. Разводка и узлы подключения декорированы съёмными панелями, обеспечивающими стильный внешний вид, но позволяющими осуществить быстрый демонтаж, дающий доступ к нужным элементам и узлам сборки.

Кроме этого, используются разные схемы подключения приборов к стоякам ГВС или ЦО.

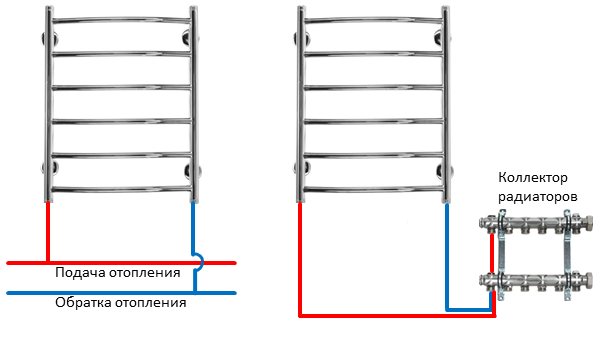

Специалисты различают закрытый и открытый способ подключения прибора к стояку

Закрытый вариант имеет перемычку, дающую возможность отключения полотенцесушителя и пропускания теплоносителя напрямую. Открытый способ предусматривает установку прибора в разрыв трубопровода, когда отключение вызовет полную остановку циркуляции в стояке.

Выбор оптимального способа обусловлен особенностями разводки, конструкцией прибора и личными предпочтениями владельца.

Нормы ГОСТ

Основным документом, регулирующим порядок присоединения приёмника к системе горячего водоснабжения, является СНиП 2. 04.01.85. Большинство норм были разработаны с учётом старой методики изготовления полотенцесушителей, но они действуют и сейчас. При установке приборов необходимо обеспечить:

  • Расстояние от оси трубы до стены должно составлять 35–55 мм (норма явно устаревшая и не учитывающая размеров современных приборов).
  • Направление циркуляции теплоносителя — сверху вниз.
  • Диаметр стояка или подводящего трубопровода должен быть меньше (как минимум равен) диаметра трубы полотенцесушителя, чтобы не создавать сужения просвета и падения давления в системе.
  • Высота установки — 120 см от уровня пола. (Это требование СНиП также не учитывает размеры и особенности конструкции современных приборов и нередко игнорируется при монтаже).
  • Соединение прибора и магистральной трубы производится резьбовыми муфтами на один или три четверти дюйма, для установки на стены используются специальные кронштейны.

Требования ГОСТ и СНиП направлены на обеспечение эффективной и экономичной работы сантехнических приборов. Они нередко игнорируются на всех уровнях — начиная от профессиональных строителей, заканчивая владельцами частных домов. Требование СНиП об установке запорной арматуры, позволяющей отключать полотенцесушитель в летнее время года, соблюдается крайне редко. Владельцы рассматривают установку кранов или вентилей как меру, направленную на облегчение ремонтных работ в случае образования протечек.

Как установить от стояка

Существуют два варианта подключения прибора:

  • К стояку ЦО.
  • К стояку ГВС.

С точки зрения технологии, принципиальной разницы между этими вариантами нет. Но учитывая отключение систем отопления на летний период, присоединение к стояку горячего водоснабжения выглядит более привлекательным. Рассмотрим порядок монтажа полотенцесушителя с подключением к стояку ГВС.

Необходимые инструменты и материалы, схема установки

Прежде всего следует определиться со схемой установки полотенцесушителя, поскольку она определяет порядок работы. Выбор основан на сопоставлении имеющихся условий — расположении стояка, наличии места для монтажа нового прибора, тип предполагаемой отделки.

Рекомендуется использовать закрытый способ подключения, при котором можно отключить полотенцесушитель от стояка без потери функциональности

Понадобятся следующие материалы и инструменты:

  • Новый полотенцесушитель с кронштейнами.
  • Трубы (медь, полипропилен, сталь).
  • Запорная арматура (шаровые краны).
  • Присоединительные фитинги — «американки» соответствующего размера.
  • Прокладки из силикона или сантехнической резины, льняная подмотка, лента ФУМ, паста «Унипак».
  • Болгарка с отрезным кругом.
  • Сварочный аппарат (горелка) для пайки медных или полипропиленовых труб, для сварки стали.
  • Набор гаечных ключей, газовый ключ.
  • Перфоратор, дюбели, шурупы для установки кронштейнов.
  • Молоток, отвёртка, пассатижи.
  • Линейка или рулетка, карандаш.
  • Отвес или строительный уровень.

Для выполнения работы могут потребоваться и другие, специфические компоненты, если предстоит устанавливать особенную модель полотенцесушителя.

Пошаговая инструкция

Рассмотрим порядок действий с демонтажем старого прибора:

  1. Необходимо обратиться в управляющую компанию для отключения стояка от системы питания.
  2. Убедившись в отключении, болгаркой в нужных местах аккуратно надрезаются трубы, остатки теплоносителя сливаются в заранее приготовленную ёмкость. Обычно хватает ведра.
  3. Старый прибор полностью срезается.
  4. Если планируется полная замена стояка, о чём следует заранее договариваться с соседями, срезаются старые трубопроводы. Присоединение новых выполняется в других квартирах (обычно свою трубу заводят к соседям сверху).
  5. На стояке в разрыв труб устанавливаются отводы для присоединения прибора. Необходимо тщательно контролировать соблюдение равенства межосевого расстояния отводов и трубок полотенцесушителя.
  6. На отводы припаиваются резьбовые фитинги, к которым присоединяются верхний и нижний краны. После этого можно подавать воду (или теплоноситель), предварительно убедившись в том, что краны перекрыты.
  7. Новый полотенцесушитель устанавливается на стену. Необходимо следить за соблюдением вертикали, определиться с высотой установки.
  8. С помощью соответствующих переходников («американок») полотенцесушитель присоединяется к соединительным патрубкам кранов. При необходимости устанавливаются промежуточные трубопроводы, если расстояние от прибора до кранов велико. Такой вариант удобен для последующего монтажа декоративного короба и организации доступа к запорной арматуре.

Изложенный порядок действий является лишь одним из возможных вариантов. Специфическая форма прибора, особенности расположения стояка могут потребовать другого принципа монтажа. Рассмотрен наиболее часто встречающийся вариант.

Скрытый монтаж

Скрытый монтаж полотенцесушителя выполняется при необходимости спрятать подводящиеся к нему трубопроводы в стену или специально изготовленную конструкцию. Для первого варианта придётся штробить стены на глубину, достаточную для свободного размещения трубы с необходимым зазором. Второй вариант выполняется несколько проще, так как требуется лишь обеспечить подвод труб от стояка и установку фальшстены, сквозь которую они выводятся наружу.

Выбор того или иного способа обусловлен наличием места, конфигурацией комнаты и иными соображениями. Необходимо учитывать, что при скрытом монтаже труб в стену размеры помещения не меняются, тогда как при установке фальшстены площадь уменьшается в соответствии с расстоянием от неё до основной перегородки. Если толщина стены не позволяет углубить в неё трубы, то выбирается второй способ монтажа.

Необходимые инструменты и материалы, схема установки

Выбор схемы обусловлен не столько типом монтажа, сколько конфигурацией помещения и спецификой расположения стояков. Иногда на выбор влияет конструкция полотенцесушителя, требующая определённой схемы подключения.

Для монтажа выбирается самый доступный и наименее трудоемкий вариант

Состав инструментов и материалов, необходимых для работы, практически не отличается от перечня компонентов для открытого монтажа. Добавляются только материалы для установки фальшстены или короба, либо потребуется перфоратор со специальной насадкой для изготовления штробы — канала, в который будут уложены отводы от стояка, присоединяемые к полотенцесушителю. Как вариант, канал можно прорезать болгаркой с алмазным кругом — сначала оконтурить, затем выломать центральную часть до нужной глубины. Этот способ подойдёт для домов с кирпичными стенами.

Пошаговая инструкция

Порядок выполнения работ:

  1. Выполняется тщательная разметка стены. Проводятся линии, обозначающие контуры углублений под трубопроводы.
  2. При помощи перфоратора или болгарки в стене делаются каналы. Приближаясь к стояку, следует действовать осторожно, он пока находится под давлением. Отключать его сразу не всегда целесообразно, бывают ситуации, когда подготовительные работы занимают гораздо больше времени, чем сама установка полотенцесушителя.
  3. Когда процесс изготовления каналов приближается к завершению, подача воды в стояке перекрывается, старый прибор демонтируется (если он был).
  4. В разрыв стояка устанавливаются отводы с запорной арматурой. От них по каналам разводятся трубы, к которым будет присоединяться полотенцесушитель. Важно правильно подсчитать расстояние от него до стены, учитывая толщину кафельной плитки и клеевого слоя. Рекомендуется временно устанавливать прибор на стену через фанерные прокладки, имеющие одинаковую толщину со слоем плитки (обычно 10 мм).
  5. Трубопроводы, установленные в каналах, соединяются с выводами полотенцесушителя. Необходимо обеспечить соответствие расстояний между осями присоединительных патрубков, чтобы на них не было никаких перекосов или напряжений.
  6. Подключённый полотенцесушитель проверяется на работоспособность. Если никаких недочётов не выявлено, начинается укладка кафельной плитки. Когда процесс укладки доходит до мест присоединения прибора, на плитках, оказавшихся под патрубками, отмечается место оси отверстия. Оно должно быть меньше декоративного экрана, но больше диаметра присоединительного фитинга.
  7. Подача воды перекрывается при помощи запорной арматуры, полотенцесушитель отсоединяется, устанавливаются плитки с отверстиями под присоединительные элементы. После засыхания клея прибор вновь подключается к системе питания, экраны прикрывают место ввода труб в стену, подаётся вода.

Скрытый монтаж полотенцесушителя — сложная и трудоёмкая задача, которую лучше поручить опытному мастеру. Любые ошибки, допущенные при установке таким способом, чреваты образованием протечек и необходимостью переделывать всю работу заново.

Особенности эксплуатации

Современные полотенцесушители имеют привлекательный внешний вид, удобную конфигурацию, допускают возможность просушки большого количества полотенец или иных вещей. Они обладают довольно тонкими стенками и не рассчитаны на то давление, которое имеется в системе ГВС, что значительно сокращает срок службы. Это объясняется тем, что большинство приборов импортные, рассчитанные на эксплуатацию в условиях частного дома, где такого давления в системе не бывает. Поэтому надо выбирать приборы с максимально толстыми стенками и изготовленные из наиболее устойчивого к нагрузкам материала. Это поможет увеличить срок службы полотенцесушителя, снизит опасность внезапного разрыва стенок или появления протечек.

Монтаж полотенцесушителя требует аккуратности и точности. В большинстве случаев владельцы не берутся за самостоятельную установку и это правильный подход. Лучше доверить подсоединение змеевика опытным и проверенным специалистам, которые в состоянии обеспечить качественную работу и дать соответствующие гарантии.
