как практично расположить розетки в квартире

Содержание

• Что такое правильная электрика?
• Правила и стандарты
• Что важно знать?
• Правила по размещению электропроводки
• Новые традиции – евростандарт
• Планирование монтажа розеток и выключателей в помещении
• Правила размещения
• Прихожая
• Коридор
• Гостиная
• Кухня
• Спальня
• Ванная комната
• Балкон, лоджия, терраса
• Детская
• Кабинет или рабочий стол
• Отдельные комнаты и помещения
• Уделите внимание вопросам безопасности
• Розетки для акустической и ТВ-техники

Что такое правильная электрика?

Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.

Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).

Все вопросы по расположению всех точек электрики, в том числе освещения должны быть решены задолго до начала капитального ремонта или строительства.

Правила и стандарты

По евро стандарту розетки следует устанавливать на расстоянии 30 см от пола. Но это не всегда удобно. Например, в спальне если вы захотите поставить телефон на зарядку или подключить ноутбук, то лёжа на кровати выполнить данную процедуру будет не совсем удобно. Розетки в спальной комнате лучше расположить чуть выше прикроватной тумбочки.

Данное правило относится и к кухне. Разъёмы следует устанавливать над рабочей поверхностью стола. Так будет удобнее в них включать мелкую бытовую технику. Существуют конструкции встраиваемые в мебель.

Обратите внимание. Розетки для холодильника и кухонной плиты лучше разместить в низу, чтобы не было видно лишних проводов. Для вытяжки разъём нужно расположить под потолком.

Ванная комната это объект повышенной опасности, поэтому и розетки в ней должны быть особенные. Класс защиты не ниже IP 44. Располагать их следует на расстоянии не менее шестидесяти сантиметров от ванной, душевой кабины и рукомойника. Конечно, в городской квартире соблюсти данное правило будет очень сложно.

А вот в гостиной комнате и в прихожей можно смело придерживаться евро стандарта и устанавливать разъёмы на расстоянии 30 см от пола. В детской следует установить розетки с защитными шторками. Так ка дети в силу своей любознательности любят совать в отверстия различные предметы. Лучше заранее предостеречь их от не нужных действий.

Что важно знать?

Помимо нюансов и функциональности помещения, следует учитывать нормы и правила установки. Например, по евростандарту расстояние от розетки к двери должно превышать 10 см и высота не должна превышать 90 см от пола.

Рассмотреть, как правильно разместить розетки своими руками можно на простом примере. На схеме ниже изображена обычная двухкомнатная квартира:

где:

1. Кухня
2. Гостиная
3. Спальня
4. Совмещенный санузел
5. Прихожая

Установка и расположение электрофурнитуры руководствуется такими нормативными документами, как СНиП, ПУЭ, и ГОСТ. Узнать о том, какая должна быть высота установки розеток и выключателей света, вы можете из нашей статьи.

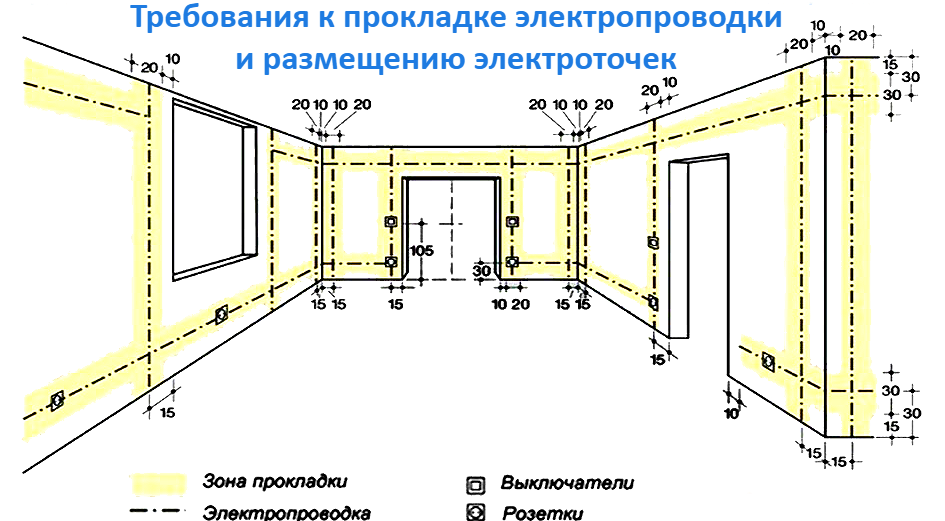

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Новые традиции – евростандарт

Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:

Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).

Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.

На всех фото, что представлены по тексту и в нашей галерее в конце,  можно увидеть, чем отличается расположение розеток раньше и сейчас.

Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.

Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.

Планирование монтажа розеток и выключателей в помещении

Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.

Правила размещения

Прихожая

Любая квартира включает в себя комнату, которая называется прихожей. Именно в нее в первую очередь входит человек. И в ней также нужно уметь правильно разместить электроустановочные устройства. Как правило, двух розеток на такую комнату бывает вполне достаточно. Ведь в прихожей в основном пользуются сушилкой для обуви либо выполняют подключение дверного звонка или пылесоса.

На схема указывается, как расположить розетки и какое расстояние от окон и углов должно быть:

Любая квартира индивидуальная. Поэтому для каждой комнаты следует разрабатывать отдельный план – схему расположения всех электроустановочных механизмов. Ведь в каждом доме количество бытовых приборов совершенно разное, но при проекте лучше устанавливать электрические точки с запасом, чтобы со временем все снова не переделывать или же не использовать удлинители.

Напоследок рекомендуем просмотреть полезное видео, на котором рассматриваются ошибки размещения выключателей света и розеток в квартире:

Коридор

В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.

Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.

Гостиная

В зале или в гостиной существует четыре варианта для того, чтобы расположить розетки. К этим зонам относят:

1. Дверной проем. Установка в этом месте необходима для того чтобы была возможность подключить незначительные бытовые и электроприборы. Например, радиатор отопления или пылесос. Расположение устройства должно соответствовать нормам, а именно на 10 см от двери и на 30 см от пола.
2. Зона телевизора. В этом случае размещение устройства будет следующим: либо у подвесного телевизора на стене, либо за телевизором, чтобы техника их смогла спрятать, и чтобы не видно было проводов.
3. В диванной зоне. Расположить розетки в этой зоне следует так, чтобы была возможность подключать зарядные устройства для телефонов и ноутбуков. Стоит помнить и про размещение электрокаминов, светильников, торшеров и прочих мелких и необходимых деталей. Также необходим разъем и для кондиционера.
4. У рабочего стола. Бывают случаи, когда гостиную используют в качестве кабинета. Тогда необходимо увеличить количество разъемов для питания. Следует расположить розетки для настольной лампы и для компьютера или ноутбука. На рисунке указано расстояние от столешницы к электрофурнитуре.

Про удобное размещение розеток за навесным телевизором мастер рассказывается на видео уроке:

1. Зона дивана

Чтобы правильно разместить розетки, вместе с планированием электросети нужно сразу продумать расстановку мебели в комнате. Иначе окажется, что они расположены за диваном или шкафом. Большая часть электроприборов в гостиной всегда включена, например, кондиционер, телевизор, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом или, например, декоративным вазоном. Свободные точки должны быть легкодоступны.

2. ТВ-зона

Если розетки для всех электронных гаджетов гостиной можно оставить на уровне 30 см от пола, то к разъему для телевизора, висящего на стене, или кондиционера нужен отдельный подход. В этом случае предусмотрите место прямо за экраном телеприемника или возле кондиционера, чтобы свисающие провода не портили картину.

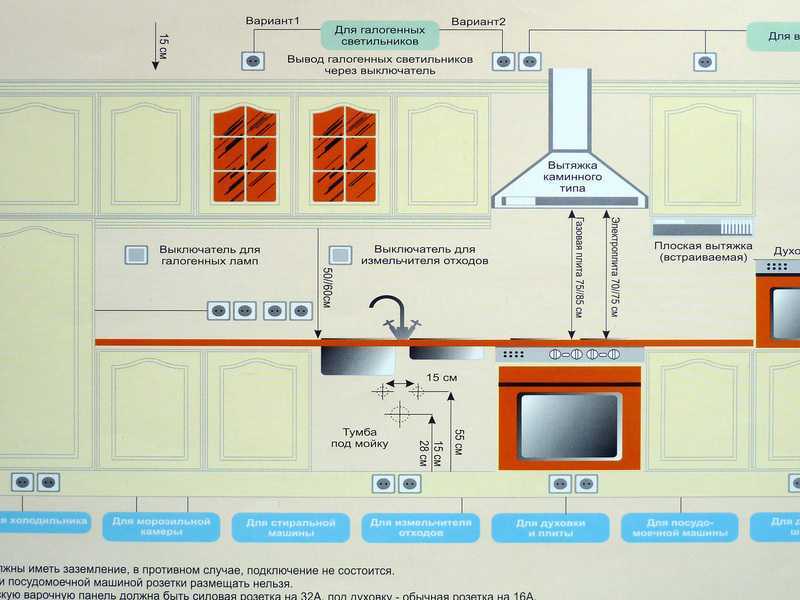

Кухня

В кухне есть много бытовой техники, как больших размеров, так и незначительных. Поэтому начинать проектирование устройств необходимо с расположения всех бытовых и электронных приборов в помещении. Основная часть техники находится на кухонном гарнитуре. Существует несколько правил, как расположить розетки на кухонном фартуке:

1. Для встраиваемой техники розетки лучше расположить за стенками соседних шкафов. Запрещено размещение устройства сразу за электроприборами.
2. Для вытяжки такой элемент устанавливается на расстоянии в 60 см от верхней части кухонного шкафа.
3. Размещение розеток над столешницей необходимо для подключения мелких бытовых приборов. Это удобное положение позволяет подключать блендер или электрочайник. Как правило, их устанавливают на высоте до 30 см от рабочей поверхности.

При этом не стоит забывать про размещение розетки для холодильника, духового шкафа и варочной поверхности. Использовать двойную розетку для подключения варочной панели и духового шкафа не допускается, т.к. она попросту не выдержит нагрузку. Можно разместить один или два элемента недалеко от обеденного стола.

На видео ниже наглядно демонстрируется правильное расположение электрических точек на кухне:

Варочная поверхность и духовка

Сейчас варочную поверхность и духовой шкаф чаще подключают порознь. Потребляемая мощность этих электроприборов велика и их включение одновременно с другим устройством может выбить пробки, например в старом доме. Поэтому для электроплит выпускают специальные трехфазные розетки на 20-25 А. Лучше всего модели со встроенным

УЗО = Устройство защитного отключения.

В итоге количество розеток: 2.

Холодильник

Где разместить розетку для холодильника вопрос важный. Хотя длина провода обычно в пределах 1 метра, прибор нежелательно подключать через удлинитель. Поэтому подключение делаем в месте выхода шнура. Приблизительно в 5 см от края. Для того, чтобы обеспечить к розетке свободный доступ.

Бывает, что холодильную камеру и морозилку встраивают в разных местах. Значит потребуется еще 1 розетка.

Встроенная техника: посудомоечная и стиральная машины и другая

Уделим ей особое внимание. Не размещайте розетку для подключения непосредственно за ними, лучше рядом. Иначе встраиваемые устройства могут не поместиться в нишу по глубине.

Расчет количества розеток тоже лучше начинать с такой техники, потом уже для отдельно стоящих приборов.

Вытяжка

Способ подключения зависит от модели. Открытую вытяжку чаще всего подключают напрямую. Где расположить розетку для вытяжки? Правильное место будет зависеть от габаритов вытяжки и инструкции по монтажу. Например, чуть выше уровня навесных шкафов на 5–6 см.

Рабочая поверхность

Мысленно расставьте приборы, подумайте где будет максимально удобно подключать миксер, кухонный комбайн, чайник и другую утварь. Прибавьте 1–2 розетки про запас, не помешают.

Бывает так, что есть несколько сценариев и не понятно на чем остановиться. Выход такой: разместите несколько групп розеток по 3–4 штуки с равномерным интервалом над рабочей поверхностью. Не забудьте про гнезда на острове.

Спальня

Расположить розетки в спальне можно по нескольким зонам, на которые условно делиться любая спальная комната. В первую очередь их устанавливают у кровати и у прикроватных тумбочек. Это расположение объясняется тем, что возле кровати всегда должен быть светильник или бра, под которым можно почитать на ночь книгу или газету. На схеме указывается приблизительная схема расположения элементов и на каком расстоянии они должны находиться от мебели.

Если в спальне есть письменный стол, то понадобятся две розетки: одна для компьютера, а другая для настольной лампы. Расположить их лучше в районе 20 см от поверхности стола. А если в комнате планируется установка телевизора, то необходимо разместить еще 3-4 разъема на высоте 130 см от пола. Чтобы провода не мешались, их лучше скрыть телевизором. О том, как спрятать провода в квартире, читайте в нашей статье.

Не стоит забывать и про дверной проем. Расположение розеточных точек у дверей также необходимо. Они нужны для подключения пылесоса или радиатора отопления.

О том, как правильно расположить розетки в спальне рассказывается на видео:

Ванная комната

Наличие розетки в ванной комнате – это не только комфорт и удобство, но еще и крайняя необходимость. Согласно Правилам устройства электроустановок розетки должны находиться на расстоянии 60 см от ванной или душевой кабинки. Так как эта комната является самой влажной, то здесь расположить устройства необходимо в минимальном количестве.

В совмещенном санузле можно расположить розетки для фена, бритвы или плойки. Как правило, их устанавливают недалеко от раковины, рядом с зеркалом. К сожалению, и возле воды. Поэтому обычная конструкция здесь не подойдет, необходимо устанавливать влагоустойчивый корпус, как на фото ниже:

В ее комплектацию входит крышка, которая способна закрывать контакты. Степень защиты электроустановочного устройства должна быть не ниже ip44. Также следует учитывать, что запрещено использовать розетки со схемой подключения без наличия устройства защитного отключения (УЗО).

Про правильное размещение электроточек в ванной рассказывается в этом видео примере:

Возможно вам также будет интересно узнать о том, как расположить светильники на потолке. Простые советы позволят сделать грамотное освещение в квартире либо частном доме!

Важно:

• Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
• Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
• Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
• Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
• Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

Балкон, лоджия, терраса

При планировании электрики в квартире или доме, нельзя забывать об освещении на балконе или террасе. Планируйте два источника света — основной и акцент в виде настенных ламп.
Домовладельцы должны предусматривать достаточное освещение в подъезде дома, а также освещение двери дома, гаража.

Установка точек освещения на лоджиях и террасах просто необходимо. При этом выключатель вполне возможно установить внутри помещения перед выходом на лоджию или террасу.

Выключатели для наружного освещения могут быть расположены перед входной дверью дома или на террасе. На фасаде дома должен быть установлен, по меньшей мере, один электрический разъем с влагозащищенной крышкой.

При планировании электрики в доме или квартире, прежде всего, мы должны руководствоваться функциональностью. Осветительные приборы, электрические розетки, выключатели должны быть размещены продуманно и в нужных количествах. Только такой подход позволит Вам жить комфортно, не задумываясь о мелочах.

Детская

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Кабинет или рабочий стол

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

Сетевой фильтр можно врезать в рабочий стол, если есть необходимость постоянно переключать устройства.

Отдельные комнаты и помещения

Если вы хотите спланировать электрику в помещениях, для которых еще не определены конкретные функции и не выбрано назначение исходите из общих типовых предложений. В каждой комнате нужно предусмотреть общее (главное) освещение — чаще всего это бывает светильник в середине потолка. При проектировании на больших пространствах, в помещениях с большой площадью, вы можете дублировать ряд симметрично расположенных светильников на потолке. Кроме того, желательно на одной стене предусмотреть размещение настенного светильника. Размещать его рекомендуется на высоте около 190 см над полом.

Наличие общих требований по проектированию и монтажу электрики не препятствует воплощению индивидуальных требований.

Еще одной полезной точкой освещения выступает настольная лампа, которая впоследствии разместится на столе или другом подходящем месте. Выключатели для большинства планируемых точек освещения лучше всего устанавливать при входе в это помещение, учитывая при этом сторону открывания входной двери. Оптимальным будет установка выключателя света на противоположной стене относительно стороны открывания двери (так, если дверь распахивается влево, не зависимо от того внутрь или наружу помещения, выключатель целесообразно расположить на стене справа).

Если вы не совсем уверены в том какой будет дизайн и мебель, например, в комнате ребёнка или в гостиной, розетки лучше планировать на каждой стене на расстоянии 50 см от каждого угла комнаты. Наиболее распространенным в таких помещениях являются источники питания для торшеров, настольных ламп, компьютера, утюга и так далее. Вообще, расположение и розеток и выключателей не менее важно чем расположение источников освещения.

Уделите внимание вопросам безопасности

Особенно это актуально для «мокрых зон» в квартире: кухни и ванной. Для этих территорий лучше выбирать влагозащитные розетки и не устанавливать их в непосредственной близости со смесителями и ниже уровня выводов коммуникаций.

Также стоит приобрести розетки с защитными крышками, особенно если в доме есть маленькие дети.

Розетки для акустической и ТВ-техники

Заранее продумайте

✓ Количество техники

✓ Специфику транслирования и его характеристики — это повлияет на количество слаботочных розеток

✓ Расположение техники

Если технику планируется разместить на мебели, то розетки можно расположить одной группой на высоте 25-30 см от пола.

Если вы решили повесить телевизор или акустическую систему на стену, то группу розеток для подключения рекомендуется расположить за телевизором на высоте 120 см от пола.

Источники

• https://remont-shkola.ru/raznoje/sovety-eksperta-kak-splanirovat-elektriku-v-dome/
• https://zen.yandex.ru/media/hausmaster/kak-pravilno-raspolojit-rozetki-i-vykliuchateli-v-kvartire-sovet-elektrika-5e1859f4118d7f00adfc2e91
• https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html
• https://strojka-gid.ru/raspolozhenie-rozetok/
• https://legko.com/blog/p/Rozetki-v-dome-kak-rasplanirovat-i-gde-razmestit
• https://myhome.live/blog/kak-pravilno-raspolozhit-rozetki-i-vyklyuchateli-v-kvartire/
• https://pol-master.com/dizain/kak-raspolozhit-rozetki-v-kvartire.html
• https://blog.DomClick.ru/post/kak-pravilno-splanirovat-elektriku-v-kvartire

[свернуть]

Как расположить розетки в квартире

При ремонте квартиры в новостройке особенно важно предварительно продумать расположение выключателей и розеток. Застройщик может предложить базовую разводку, а может сдать недвижимость и без нее. Вам предстоит самостоятельно определиться, где установить розетки и выключатели, чтобы их расположение максимально соответствовало запросам, было удобным, практичным, безопасным. Также важно учесть правила, оговоренные в нормативной документации.

Общие правила и рекомендации

По общепринятым европейским правилам и рекомендациям розетки в жилых помещениях стоит устанавливать на высоте 30 см. Выключатели устанавливают на высоте 90 см над полом. Советские стандарты рекомендуют монтаж розеток на высоте до 1 метра над уровнем напольного покрытия. Но этими рекомендациями можно пренебречь в зависимости от пожеланий и потребностей.

Расстояние от розеток и выключателей до дверных проемов, оконных откосов должно быть не менее 10 см. Это уже норма, игнорировать которую нельзя. Также предусмотрены правила для электрической разводки в помещениях с мокрыми зонами – расстояние до точек водозабора составляет минимум 60 см.

Все нормы регламентированы документацией СНиП, ПУЭ, и ГОСТ. Ознакомимся с ними детальнее и рассмотрим удобные варианты расположения розеток, выключателей для жилых комнат и других помещений в квартире, при выполнении евроремонта.

Расположение выключателей и розеток в гостиной

В гостиной розетками и выключателями рекомендуется укомплектовать минимум четыре зоны:

• У входной двери
  Обязательно устанавливается выключатель или комплект выключателей при наличии нескольких групп светильников. Также можно установить розетку для подключения пылесоса, другой техники.
• У диванной группы
  Рекомендуется установить минимум по паре розеток с каждой стороны дивана. Они пригодятся для подзарядки мобильных гаджетов, включения торшеров, обогревателей, ноутбука, мелкой бытовой техники.
• Возле телевизора
  Выбирайте место в зависимости от расположения телевизора – на стене или на гарнитуре. В первом случае группу розеток стоит установить на высоте 110 см. Так они будут закрыты непосредственно техникой. Во втором случае устанавливайте розетки внизу, так, чтобы к ним был свободный доступ. Не всегда прятать их за гарнитуром удобно. Лучше сделать выше с расчетом, чтобы разъемы скрывались за телевизором.
• У рабочего стола
  Установите розетки над столом или за ним в зависимости от конфигурации мебели. Сюда нужно будет подключать компьютер, зарядные устройства, настольную лампу и т.д.

Дополнительно может быть предусмотрена розетка в месте установки и подключения кондиционера. Также продумайте расположение остальной мебели. Если в гостиной будет трюмо или специальная зона под гладильную доску, здесь также нужно установить розетку.

Расположение выключателей и розеток в спальне

Для удобства в спальне можно установить проходной выключатель. Так вы сможете включать свет, зайдя в комнату, и выключать, не вставая с кровати.

Кроме того, рядом с кроватью над тумбочкой или за ней в зависимости от особенностей установки, конфигурации мебели удобно будет установить розетки на высоте 30-70 см. Если спальней пользуется два человека, установите по розетке с каждой стороны у изголовья кровати. Здесь вы сможете подзаряжать телефон или другой гаджет, положив его на ночь рядом с кроватью на тумбе.

Определитесь с количеством розеток в зависимости от того, сколько у вас гаджетов, требующих регулярной подзарядки. Удобнее всего установить двойные розетки с каждой стороны изголовья кровати. Так кроме телефона здесь можно будет включить настольную лампу, другой гаджет.

Кроме того, розетка в спальне нужна напротив кровати в месте установки телевизора. Здесь стоит установить двойную или тройную розетку, а также проложить кабель для телевидения. При установке в спальне кондиционера розетка нужна и для него.

Если в комнате планируется установка письменного стола, розетки нужны и возле него. Можно сделать их над рабочей поверхностью на высоте 20 см или внизу под столом – это при условии, что сюда будет свободный доступ.

Расположение выключателей и розеток в кухне

Установите выключатель стандартно у входной двери в самой кухне или в коридоре – как вам будет удобно. Как правило, место выбирают в зависимости от расположения двери. Еще один выключатель будет над рабочей поверхностью кухонного гарнитура. С помощью него включается подсветка.

Чаще всего основная масса бытовой техники сконцентрирована в кухне, поэтому розеток здесь также должно быть по максимуму. Притом действуют некоторые правила и ограничения:

• минимально расстояние от розеток и выключателей до водозаборных точек составляет 60 см;
• минимальное расстояние до газовой трубы составляет 50 см;
• для стиральной машинки и другой крупной бытовой техники используют заземление;
• защита от брызг IP 44.

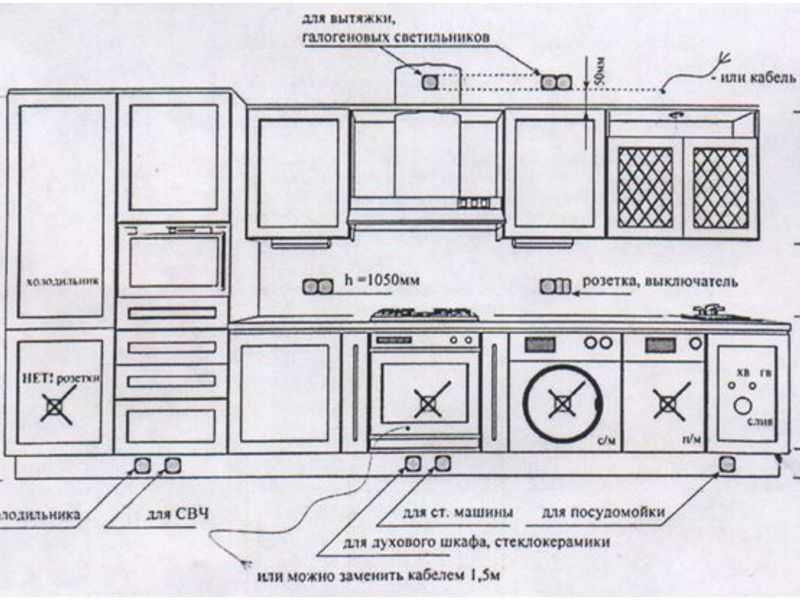

В целом розетки на кухне в основном устанавливаются в зоне кухонного гарнитура, в местах установки бытовой техники. Здесь предусмотрено три уровня розеток.

На высоте 10-15 см с доступом под гарнитуром устанавливают розетки для стиральной машинки, посудомойки, печки, плиты, холодильника, микроволновки.

На высоте 10-15 см или немного выше над рабочей поверхностью устанавливают розетки для бытовой техники, используемой непосредственно в зоне готовки.

Сюда подключают блендер, миксер, тостерницу, электрочайник и т.д. Отдельно устанавливают розетку для микроволновки.

Третий уровень предусматривает розетки на двухметровой высоте над шкафом. К ним подключают вытяжку, подсветку гарнитура.

Если планируете установить в кухне телевизор, также предусмотрите розетку в месте его монтажа. Сюда же подводится телевизионный кабель. Над столом у обеденной зоны розетка будет полезна для подключения и подзарядки телефона, планшета.

Расположение выключателей и розеток в санузле

В отличие от остальных помещений выключатели в ванной и туалете устанавливают снаружи помещения возле двери со стороны ручки. Это удобно и безопасно.

Розетки в ванной не устанавливают на нижнем уровне – есть вероятность затопления комнаты. Из-за повышенной влажности здесь используют розетки и выключатели с защитой от брызг IP 44. Расстояние до точек водозабора должно быть минимум 60 см.

Предусмотрите розетки возле зеркала для подключения фена, утюжка, бритвы, другой техники. Здесь же сделайте выключатель для подсветки. Оптимальная высота расположения – от 90 см до 1 метра.

Для стиральной машинки установите розетку возле нее на высоте не менее 1-1,5 метра. Розетка для бойлера устанавливается на высоте от 1,5 метра недалеко от места его монтажа.

Расположение выключателей и розеток в коридоре

Выключатель в коридоре устанавливают непосредственно у двери, чтобы была возможность включать и выключать свет сразу при входе или выходе из квартиры. Не придется ходить по помещению в обуви для включения и выключения света.

Для коридора зачастую достаточно двойной розетки на высоте 30 см у входа или возле зеркала. Это универсальный вариант, так как сюда будет удобно подключать как сушку для обуви или пылесос, так и другую технику.

Для длинных коридоров возможна установка пары групп розеток. Одна у входа, а другая в противоположной стороне помещения. Это расширяет функциональность и эргономику пространства.

Выводы по выбору месторасположения розеток и выключателей в квартире

Это унифицированные, наиболее распространенные правила и рекомендации по расположению розеток и выключателей. Для того или иного случая конфигурация разводки электричества может отличаться в зависимости от:

• планировки квартиры в новостройке;
• расположения мебели;
• размеров помещения;
• типа подключаемой бытовой техники;
• количества бытовой техники;
• расположения газопровода, водопровода, точек водозабора;
• размеров и конфигурации окон, дверей и т.п.

Правильно определиться с тем, где и как лучше установить розетки и выключатели в квартире помогут профессиональные проектировщики компании «МихалычСтрой». Для этого заказывайте проект разводки электричества и его реализацию у профессионалов.

Электрические коды для розеток

Определения электрических кодов для домашних электрических розеток

Видео по электромонтажу Электропроводка розеток, Как подключить розетку ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал YouTube: » Спросите электрика « и подписывайтесь!

Введение в электрические нормы и правила для розеток и розеток

Розетки NEC 210-7 должны быть заземлены, надежно заземлены и иметь правильную полярность.

Информация о принятии кода: Показанные коды приведены только в качестве примера и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

ЗАМЕНА РЕМНЕЙ

NEC 210-7, если в корпусе розетки отсутствует средство заземления, установка должна соответствовать требованиям (a), (b) или (c)
. a) может быть установлена ​​розетка незаземляемого типа;
b) может быть установлена ​​розетка прерывателя цепи замыкания на землю, на которой должна быть маркировка «Нет заземления оборудования». [Заземляющий провод оборудования НЕ ДОЛЖЕН подключаться от розетки УЗО к любой розетке, питаемой от УЗО;]
c) розетка с заземлением может заменить розетку незаземляющего типа при питании через розетку с прерывателем цепи замыкания на землю. Розетки с заземлением, поставляемые GFCI, должны иметь маркировку «Защита GFCI» и «Оборудование не заземлено». Если для завершения вашего проекта требуется дополнительная информация, в вашем местном Центре улучшения жилищных условий есть множество книг, предназначенных для помощи домовладельцам.

NEC 210-52 Розетки , установленные на кухне для обслуживания поверхности столешницы, должны питаться не менее чем от двух отдельных ответвлений цепей небольших бытовых приборов.

NEC 210-52 Как правило, розетки в жилых помещениях должны быть установлены таким образом, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки в этом пространстве. Розетка должна быть установлена ​​в каждом пространстве стены шириной 2 фута или более.

NEC 210-52 На кухонных столешницах розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены (измеренная по горизонтали) не находилась на расстоянии более 24 дюймов от розетки в этом пространстве.

NEC 210-52 Розетка должна быть установлена ​​на каждой стойке размером 12 дюймов или шире, а также на каждой островной стойке или на полуострове размером более 12 дюймов на 24 дюйма.

NEC 210-52 Сосуды нельзя устанавливать лицевой стороной вверх на рабочие поверхности или столешницы.

NEC 210-52 Наружные розетки, доступные на уровне земли и на высоте не более 6 1/2 футов над землей, должны быть установлены спереди и сзади жилища.

NEC 210-52 Как правило, розетки в жилых помещениях должны быть установлены таким образом, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки в этом пространстве. Розетка должна быть установлена ​​в каждом пространстве стены шириной 2 фута или более.

NEC 210-52 На кухонных столешницах розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены (измеренная по горизонтали) не находилась на расстоянии более 24 дюймов от розетки в этом месте.

NEC 210.52 Общая схема кухни На кухонных столешницах розетки должны быть установлены так, чтобы ни одна точка вдоль линии стены не находилась на расстоянии более 600 мм [24 дюйма] по горизонтали от розетки в этом пространстве.

NEC 210.52 Общая схема кухни Розетка должна быть установлена ​​на каждой рабочей площадке шириной 300 мм [12 дюймов] или шире, а также на каждой островной или полуостровной стойке размером 600 мм [24 дюйма] на 300 мм [12 дюймов] или больше. Пространства столешницы, разделенные столешницами, раковинами или холодильниками, являются отдельными пространствами.

NEC 210-52 Розетка должна быть установлена ​​на каждой стойке размером 12 дюймов или шире, а также на каждой островной стойке или на полуострове размером более 12 дюймов на 24 дюйма.

NEC 210-52 Сосуды нельзя устанавливать лицевой стороной вверх на рабочие поверхности или столешницы.

NEC 210-52 Наружные розетки , доступные на уровне земли и на высоте не более 6 1/2 футов над землей, должны быть установлены спереди и сзади жилища.

NEC 210-70 По крайней мере, одна розетка освещения, управляемая настенным выключателем, должна быть установлена ​​на каждой внутренней лестнице с выключателем на каждом уровне этажа для управления розеткой освещения, когда разница между этажами составляет шесть ступеней или более.

NEC 210.52 Наружные розетки общего назначения
Наружные розетки, доступные на уровне земли и на высоте не более 2 м [6,5 футов] над землей, должны быть установлены спереди и сзади жилища.

NEC 210.52 Общие электрические розетки в комнатах
Как правило, розетки в жилых помещениях должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола в любом пространстве стены, не находилась на расстоянии более 1,8 м [6 футов] от розетки. Розетка должна быть установлена ​​в каждом пространстве стены шириной 2 фута или более.

NEC 210.52 Общие требования к цепям для наружных розеток
По крайней мере, одна розетка, доступная на уровне земли и не выше 6,5 футов над землей, должна быть установлена ​​в передней и задней части жилища и должна иметь крышки, защищенные от атмосферных воздействий, независимо от того, вставлена ​​ли заглушка для крепления.

Примеры бытовых электрических кодов для розеток

Коды IRC:

Требуемые розетки NEC 210.52

1. Где. Каждая кухня, семейная комната, столовая, гостиная, гостиная, библиотека, кабинет, солярий, спальня, комната отдыха или аналогичная комната или зона жилых единиц.

2. Расстояние. Розетки должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола в любом пространстве стены, не находилась более чем в 6 футах от выхода розетки.

3. Пространство на стене.
а. Любое пространство шириной 2 фута или более
б. Пространство, занимаемое стационарными панелями снаружи, за исключением раздвижных панелей.
c. Пространство, обеспечиваемое стационарными перегородками, такими как отдельно стоящие барные стойки или перила.

4. Напольные емкости. Если розетка расположена на расстоянии 18 дюймов от стены, она будет учитываться как часть требуемого количества розеток в стене.

5. Настенные стойки. Розетка должна быть установлена ​​на каждой стене шириной 12 дюймов или шире. Розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены не находилась на расстоянии более 24 дюймов по горизонтали от розетки.

6. Островные стойки. По крайней мере, одна розетка должна быть установлена ​​на каждом островном встречном пространстве с размерами более 12 дюймов x 24 дюймов.

7. Полуостровные счетчики. По крайней мере, одна розетка должна быть установлена ​​на каждом островном полуострове с размерами более 12 x 24 дюймов.

8. Расположение розеток для столешниц. Розетка должна располагаться выше, но не более чем на 20 дюймов выше столешницы.

9. Ванные комнаты. По крайней мере, одна настенная розетка должна быть установлена ​​в пределах 3 футов от внешнего края каждой раковины (раковины).

10. Наружные розетки. По крайней мере, одна розетка, доступная на уровне земли и не выше 6 1/2 футов над землей, должна быть установлена ​​спереди и сзади жилища.

11. Прачечные. Должна быть установлена ​​по крайней мере одна розетка общего назначения.

12. Подвалы и гаражи. В каждом подвале, а также в каждом пристроенном и отдельно стоящем гараже, куда подается электроэнергия, должна быть установлена ​​не менее одной розетки, кроме предусмотренной для оборудования прачечной. Если подвал не отделан, необходимо установить только одну розетку.

13.Коридоры. Коридоры длиной 10 футов и более должны иметь как минимум одну розетку.

14. Розетки во влажных помещениях должны быть водонепроницаемыми, их целостность не должна нарушаться при подключении шнура. NEC 406.8

Для получения полной и актуальной информации о кодах всегда обращайтесь в местную строительную службу.

стиль = “очистить: слева”>

Вот все, что вам нужно знать

Всякий раз, когда подрядчик-электрик приходит на работу, он должен соблюдать определенные правила и нормы, чтобы гарантировать, что выполняемые им электрические услуги устраняют любые шансы угроз безопасности. Протокол здесь руководствуется специальным электрическим кодом, в котором подробно описаны конкретные инструкции по расстоянию и другим вопросам безопасности в различных условиях, например, код для электрических розеток на кухне.

В Национальном электротехническом кодексе, или просто NEC, эти требования к электрическим нормам для жилых помещений изложены достаточно подробно.

Что такое расстояние между электрическими розетками?

Как указывалось ранее, в жилищном кодексе указаны такие особенности, как расстояние между розетками и т. д., например, требования жилого кухонного кодекса для цепи. Конкретные данные о расстоянии и мощности для электрического кода для розеток кухонных прилавков и других областей перечислены ниже:

Жилые помещения

В жилых помещениях NEC требует, чтобы минимальное расстояние между розетками не превышало шести футов при измерении по горизонтали на полу. Такие правила также существуют для расстояния между кухонными розетками, чтобы избежать чрезмерного растяжения проводов и связанных с этим угроз электрической безопасности.

Ванные комнаты

Вы спросите: “Какой код розеток применительно к размещению электропроводки в санузлах?” Здесь измерение проводится относительно раковины и не должно превышать 3 фута, а в идеале должно быть над столешницей. Прежде чем продолжить, ваш электрик должен знать, на каком расстоянии друг от друга должны быть розетки.

Кухни

Требования к кухонным розеткам также конкретно указывают, насколько далеко или близко должны быть розетки. Кодекс требует, чтобы расстояние не превышало 48 дюймов. Это связано с тем, что проводка для бытовой техники на кухне не превышает этой длины.

Немного о требованиях защиты

Помимо расстояния между электрическими розетками, существуют также некоторые требования к защите:

GFCI

Защита от замыкания на землю, или просто GFCI, необходима для некоторых частей электрических розеток дома:

• Розетки для кухонных столешниц
• Емкости, связанные с посудомоечными машинами
• Ванные комнаты
• Сосуды, связанные с прачечной
• В любых недостроенных подвалах
• Любые сосуды, размещенные на открытом воздухе
• Возле водоемов, таких как бассейны.

Кроме того, ваш подрядчик по электроснабжению также должен знать, какой минимальный номинал требуется для розетки, и быть в состоянии ответить на вопрос: «Сколько розеток вы можете добавить к существующей розетке?»

АФКИ

Прерыватель цепи дугового замыкания, или просто AFCI, устанавливается для обнаружения любых искрений или других проблем и отключения цепи, если это так. Это делается либо с помощью автоматических выключателей, либо с помощью специально разработанных розеток AFCI для локальной защиты.

Какое минимальное расстояние между розетками?

Теперь давайте перейдем к коду расстояния между электрическими розетками в соответствии с Национальным электротехническим кодексом США, раздел 210.52. Этот код определяет минимальное расстояние между розетками для различных частей дома и составляет не менее 12 футов.

А что касается «сколько розеток вы можете добавить к существующей розетке», ответ будет 8, для 15-амперных розеток.

Какой минимальный номинал требуется для розетки?

После обсуждения кода кухонной розетки и электрического кода для розеток, теперь наступает часть, где мы обсуждаем рейтинги для розеток. Это 15 ампер для ответвленной цепи на 15 ампер и 20 ампер для соответствующих цепей.

Сосуды с защитой от несанкционированного доступа

Эти розетки обеспечивают дополнительную защиту и имеют маркировку «TR».
