Расположение розеток за телевизором на стене: Высота розетки для телевизора на стене

Содержание

Высота розетки для телевизора на стене


Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.

Правильно выбранная высота розеток под телевизор на стене позволяет:

1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.

2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.

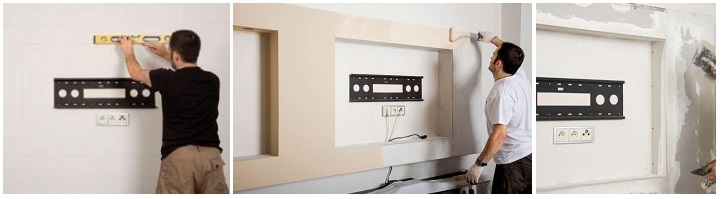

3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т. д.)




Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него.  Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.

Стандартная высота установки розеток в квартире, о который мы подробно рассказывали, для настенного телевизора не подходит, здесь нужен другой подход.

Если посомтреть на тыльную сторону телевизора, вы увидите, что она неровная, там есть различные углубления, особенно в местах расположения разъемов, там и нужно делать выводы. Кроме этого, необходимо так же учитывать тип вашего кронштейна крепления телевизора к стене. Сопоставив эти и некоторые другие показатели, можно достаточно точно расчитать идеальное расположение розеток для конкетного телевизора.

Но чаще всего бывает так, что телевизор на этапе монтажа электропроводки еще не выбран или вы достаточно часто его меняете и не хотите каждый раз переделывать расположение розеток под новую модель, кроме того техника достаточно капризна и может выйти из строя, новый телевизор вряд ли будет точно такой же конфиурации. Для таких случаев была выведена универсальная методика выбора высоты установки розеток за телевизором, по ней подучается что:

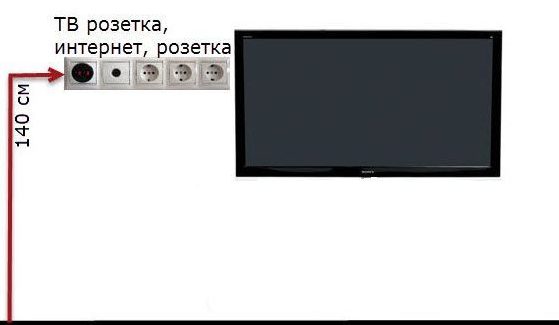

Оптимальная высота установки розетки под телевизор на стене  130 – 140см ( Размер указан до центра розетки от пола)



Такая высота монтажа блока розеток обычно выбирается для телевизоров, устанавливаемых в зале или гостиной, в местах, где мы, чаще всего, смотрим телепередачи сидя на диване, на кресле или стуле.

Почему именно такая высота и как она была рассчитана я сейчас расскажу, более того, представлю формулу, пользуясь которой, вы сможете самостоятельно вывести высоту установки розеток для ТВ, где бы он у вас не располагался, на кухне, в спальне или ванной комнате.

Кстати, обязательно прочитайте на какой высоте должен установлен телевизор в спальне, чтоб правильно вывести под него розетки.



Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора. ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте ~120см от пола до центра экрана.



Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:

Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой ~ 8 см. Далее произведены расчеты по следующей формуле:



Формула расчета высоты установки розеток за телевизором


Hустановки розетки для ТВ = Hустановки тв + HТВ/2 – Hрамки розетки ,

где H – высота.





Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 – 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.

Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.

Даже если вы не делая расчетов , разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.

Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв – делайте их на 140см от пола.

Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже,  это будет лучшим вариантом для установки.

Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.

Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы – обязательно пишите в комментариях к статье, отвечу всем!

как правильно расположить, какая высота от пола должна быть и что нужно знать для установки в гостиной, кухне или спальне своими руками

Каким образом определить высоту расположения розеток в гостиной, спальне, на кухне, как их крепить и фиксировать. Также даны советы по монтажу источников тока.

Содержание

  1. Как установить розетки для телевизора на стене в разных комнатах
  2. За и против
  3. Как правильно выбрать место
  4. В гостиной
  5. В спальне
  6. На кухне
  7. Какую розетку лучше всего установить во влажных помещениях
  8. На каком расстоянии от пола можно монтировать розетки
  9. Последовательность работ своими руками
  10. Когда необходимо штробление
  11. Варианты монтажа без штробы
  12. Выбор сечения провода
  13. Крепление и фиксация
  14. Сколько нужно провода
  15. Советы
  16. Полезное видео

Как установить розетки для телевизора на стене в разных комнатах

Если хозяин решил повесить телевизор на стену, то высота блока розеток определяется автоматически. Он будет скрыт за устройством. Такое расположение помогает спрятать разъемы, шнуры. Висящие на стене провода смотрятся не красиво и портят интерьер комнаты. К тому же открытое положение повышает риск повреждений – могут дети перерезать или прогрызет собака.

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно. Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора.

У правильного монтирования оборудования ряд преимуществ:

  1. Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
  2. Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
  3. Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
  4. Включение необходимой техники в один блок.
  5. Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Как правильно выбрать место

Электроисточники лучше расположить так, чтобы не нарушать работу телевизора. Следует знать, как их смонтировать в разных комнатах.

В гостиной

Выбирать место для установки телевизионной розетки нужно в зависимости от высоты расположения приемника. Формула исчисления расстояния выглядит так:

Высота разъема = расстояние от пола до телевизора + высота техники, разделенная на 2. Такой расчет подойдет для ТВ с обычной антенной, когда нет спутника. Разъемы размещают за устройством. Для современных моделей нужно дополнительно установить вторую розетку для приставки.

Рекомендуется оборудовать мультимедиа розетку с интерфейсом HDMI за приемником, кабель от которой приведет к месту, где расположено дополнительное оборудование.

Требуется максимально плотно прижать приемник к стенке. Он должен выглядеть как картина и органично вписаться в дизайн комнаты. Если розетка будет размещена неграмотно, то сложно поставить кронштейн.

[stextbox id=»info»]Нормальная высота монтажа розеток в гостиной, где чаще смотрят каналы, сидя на диване или в кресле, равна 130-140 см. [/stextbox]

В спальне

Для определения расположения высоты розеток для телевизора в спальне, нужно прилечь на кровать, расслабиться, закрыть глаза, потом открыть и взглянуть на предполагаемое место монтирования ТВ.

Тот участок, на который первым упал взгляд, станет центром монитора, где  устанавливают кронштейн. Моменты, на которые обращают внимание при размещении панели:

  • высота мягкой мебели – кровати, дивана;
  • месторасположение, с которого планируется смотреть приемник;
  • настройки электроаппаратуры.

Рекомендуется, чтобы в период просмотра угол отклонения от середины дисплея был не более чем 30°.

[stextbox id=»info»]Чтобы просматривание ТВ в спальне было удобно, рекомендуется установить регулируемый кронштейн, позволяющий ставить телевизор в комфортное положение. [/stextbox]

При размещении приемника в спальне, выбирают расстояние 1,5 метра от пола, а на высоте 25 см от него монтируют блок розеток.

На кухне

Хозяйкам нравится просматривать фильмы, передачи, находясь на кухне. Чаще при приготовлении блюд, поэтому стандартное размещение оборудования по принципу «середина экрана – на уровне глаз» здесь неприемлема.

Если телевизор снабжен ЖК-экраном, то в горизонтальной плоскости он имеет большой угол наклона при маленьком изменении контрастности. Вертикальная плоскость при небольшом наклоне затемняет монитор.

Если хозяева будут просматривать ТВ стоя, то его вешают на расстоянии 1,75 см от пола. Если сидя на стуле, то ниже.

[stextbox id=»info»]Многие кухни имеют маленькую площадь, поэтому единственным местом будет расположение приемника на стене. Тогда покупают подвижный кронштейн для изменения угол наклона. [/stextbox]

Какую розетку лучше всего установить во влажных помещениях

Каждое изделие маркируется латинскими буквами и 2 цифрами, которые указывают способность оказывать противодействие внешним неблагоприятным факторам. Первый знак характеризует класс пыленепроницаемости разъема. Второй от 0 до 8 показывает степень защиты от воды.

Восьмой класс предназначен для полного погружения розетки в воду. Группа 0 имеет наименьшую защищенность. Для монтирования в ванной лучше купить изделия класса 4, снабженные откидывающейся крышкой.

На каком расстоянии от пола можно монтировать розетки

Правильное расположение телевизора выглядит так. Устройство по максимуму прижато к стене,  шнуры спрятаны под облицовку, розетки установлены в невидимом месте.

Высота монтажа электроприбора зависит от расстояния, на которое подвешивают телевизор. Как правило, телеаппаратуру помещают на уровне глаз человека, который сидит на стуле. Нормальным расстоянием от пола до центральной части розетки считается длина 120 см — 140 см. Относительно телевизора – немного ниже верхнего края.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

[stextbox id=»info»]Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения. [/stextbox]

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

  • провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
  • сигнал устойчив;
  • разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Советы

При использовании инструментов ручки должны быть изолированы. Розетки устанавливают только в обесточенном помещении. Важно не контактировать телом с оголенными проводами. Каждую проводку перед подсоединением проверяют указателем фазы.

Чтобы самостоятельно поставить розетку под телевизор, нужно обладать знаниями и соблюдать меры безопасности при работе. Расположение ТВ на стене очень удобно и современно. В зависимости от того места, где его будут смотреть, устанавливается высота розеток на оптимальном расстоянии в 120-140 см от пола.

Полезное видео

Где разместить розетку для телевизора с настенным креплением

  • 4 января 2022 г.
Table of Contents

Многие люди не понимают, где должна располагаться розетка для настенного телевизора.

Большинство людей просто пользуются близлежащими розетками, но они могут вызвать такие проблемы, как свисающие провода, которые не только выглядят некрасиво, но и могут быть небезопасными.

Краткий обзор

В этом посте мы обсудим, где лучше всего разместить электрическую розетку для настенного телевизора.

Мы также предоставим пошаговые инструкции о том, как установить новую розетку для телевизора, используя питание от существующей розетки.

Итак, без лишних слов, приступим.

Лучшее место для электрической розетки для настенного телевизора

Очевидно, идеальным местом для электрической розетки было бы место, где шнур питания можно спрятать за телевизором.

Значит, конечно, розетка должна быть за настенным телевизором.

Однако где именно за настенным телевизором он должен быть?

Многие думают, что установка розетки прямо по центру телевизора — хорошая идея, но на самом деле это худшее место, которое может быть. Это связано с тем, что розетка прямо в центре будет мешать большинству креплений для телевизоров.

Лучшее место для электрической розетки — на 1–2 дюйма ниже верхнего края телевизора.

В этом месте вся электропроводка будет скрыта за телевизором, а также крепление для телевизора не будет мешать розетке.

Но что, если у вас нет розетки в этом конкретном месте?

Ну, вы всегда можете сделать что-то своими руками и установить…

Как установить электрическую розетку, используя существующую розетку?


(Пошаговое руководство)

В этом посте мы не будем подробно рассказывать о том, как закрепить телевизор на стене, поскольку этот пост не об этом.

В этом учебном разделе мы обсудим, как можно установить еще одну электрическую розетку в стене и использовать питание от существующей розетки для питания телевизора.

Обратите внимание, что эти инструкции применимы только к гипсокартону с деревянными стойками.

Мы предоставили инструкции для этого типа стены в этом посте, потому что это самый распространенный тип стены, который можно найти в большинстве домов в США.

Необходимые инструменты и расходные материалы

Перед началом установки рекомендуется сначала купить и собрать все инструменты и расходные материалы.

Инструменты и расходные материалы, которые вам понадобятся для этой работы, обычно не лежат у вас дома. Вам придется пойти купить их.

Следовательно, мы настоятельно рекомендуем сначала купить и собрать все, прежде чем начинать установку, так как это будет намного эффективнее.

Инструменты и расходные материалы, которые вам потребуются для установки новой электрической розетки:

  • Встраиваемый удлинитель электропитания
  • Вытягиватель рыболовной ленты
  • Пила для гипсокартона
  • Карандаш или маркер 900 04
  • Лента
  • Отвертка A
  • Различные болты и винты (поставляются с удлинителем)

Когда все собрано, можно начинать процесс установки.

Процесс установки

Прежде чем приступить к установке новой розетки, мы рекомендуем вам снять телевизор с крепления, чтобы процесс был намного проще.

Вы не хотите, чтобы телевизор мешал, когда вы пытаетесь установить розетку.

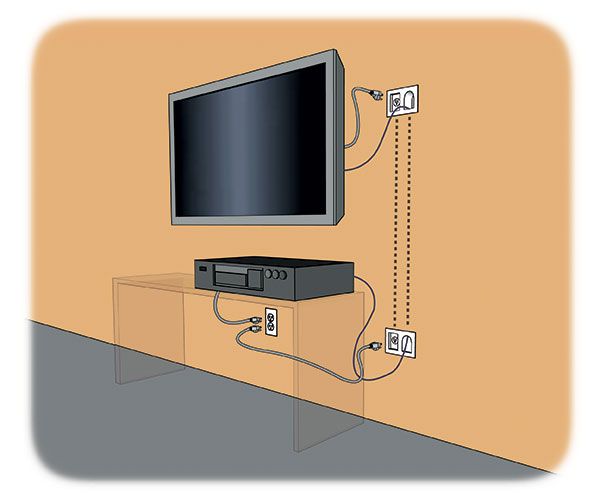

Чтобы установить новую электрическую розетку за телевизором, выполните следующие действия:

Шаг 1: Осмотрите компоненты купленного вами встраиваемого блока питания.

Встраиваемый в стену блок питания имеет 2 розетки , которые соединяются друг с другом за стеной.

Нижняя розетка подключается к существующей розетке

и использует ее электроэнергию для питания верхней розетки.

Верхняя розетка затем будет использоваться для питания вашего телевизора. Важно, чтобы вы ознакомились с тем, как работает расширитель питания, чтобы вам было легче его установить.

Шаг 2: Начертите 2 контура для 2 розеток на стене.

Верхняя розетка будет находиться в месте, которое мы обсуждали выше (1–2 дюйма ниже от верхнего края вашего телевизора), а нижняя розетка будет прямо под ней и рядом с существующей розеткой.

Обратите внимание, что нижняя емкость должна находиться на высоте не менее 6 дюймов от земли. Кроме того, убедитесь, что две розетки находятся между одними и теми же стойками внутри стены.

Это значительно упрощает процесс подключения.

Шаг 3:

Используйте пилу для гипсокартона , чтобы вырезать 2 прямоугольника по контурам, которые вы сделали для 2 сосудов.

Медленно вдавливайте пилу в стену, пока она не сломается с другой стороны. Используйте стабильное и прямолинейное движение пилы, чтобы разрезать стену и сделать два прямоугольника.

Шаг 4: С помощью съемника липкой ленты протяните через стену все кабели , необходимые для телевизора . Это могут быть шнуры аудио/видео, кабели HDMI и т. д.

Это можно легко сделать, протолкнув съемник через верхний приемник и вытащив его из нижнего.

После того, как вы вытащили рыболовную ленту из нижнего гнезда, прикрепите к ней все соответствующие кабели , а затем протяните их обратно через отверстие в верхнем гнезде.

Убедитесь, что разъем питания двух розеток также продет через стену.

Провода успешно вставлены в вашу стену.

Важное примечание: Нельзя протягивать шнур питания через стену, так как это противоречит правилам техники безопасности.

Все остальные провода можно продеть через стену

Шаг 5: После того, как все провода протянуты через стену, следующим шагом будет подключение разъема питания между двумя розетками.

Для начала необходимо найти разъем питания на задней стороне верхней розетки.

Найдя его, соедините его с разъемом питания, который вы вытащили из нижнего гнезда на последнем шаге.

После того, как они будут надежно закреплены друг с другом, между двумя розетками может проходить электричество.

Шаг 6: Перед тем, как окончательно ввинтить 2 розетки в стену, необходимо провести через них провода.

Это можно легко сделать, найдя отверстия в двух емкостях с пластиковыми и/или резиновыми защитными кожухами.

Эти отверстия предназначены для ваших проводов. Вставьте концы этих проводов в отверстия обеих розеток, пока не получите достаточную длину всех проводов, торчащих из них.

Учтите, что это необходимо сделать до того, как вы окончательно прикрутите обе розетки к стене.

Шаг 7: Используйте отвертку , чтобы ввинтить обе розетки в гипсокартон.

Сначала просверлите в стене отверстия для шурупов с помощью дрели. Отверстия должны быть немного меньше длины винтов, чтобы они подходили должным образом.

После того, как вы вкрутите 2 разъема, ваша работа почти завершена.

Шаг 8: Используйте существующую электрическую розетку для питания нижней розетки с помощью электропроводки.

Простой соединительный кабель питания подойдет для этой работы, и как только это будет сделано, существующая розетка теперь сможет подавать питание на нижнюю розетку.

Поскольку нижняя розетка соединена с верхней розеткой, верхняя розетка также будет иметь питание.

Шаг 9: Снова установите телевизор и подключите кабель питания к верхней розетке.

Вы можете использовать стяжки или что-то подобное, чтобы обернуть дополнительный провод и прикрепить его к задней панели телевизора, чтобы скрыть его.

Если вам повезет, у вашего телевизора может быть небольшой крючок или петля, на которые можно повесить лишний провод, чтобы спрятать его.

Подведение итогов…

Мы надеемся, что теперь вы лучше понимаете, где должна располагаться розетка за настенным телевизором.

Имейте в виду, что электрическая розетка должна находиться в легкодоступном месте, но при этом она должна быть достаточно скрыта, чтобы скрыть кабель питания.

Если у вас есть какие-либо вопросы о процессе, сообщите нам об этом в комментариях ниже.

Адам Ф.

Эксперт по аудио/видео и домашнему кинотеатру, специализирующийся на предоставлении четких и кратких обзоров всего и вся Аудио и видео. От телевизоров, креплений для телевизоров, звуковых панелей и проводки я сосредоточен на предоставлении экспертных знаний во всем, что связано с аудиовизуальными средствами.
