Расширительный бак для системы отопления, давление, принцип работы

В системе отопления очень важным элементом является расширительный бак для отопления. Служит такое устройство для того чтобы принимать излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов.

Расширительный бак для отопления

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендуем к прочтению:

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Рекомендуем к прочтению:

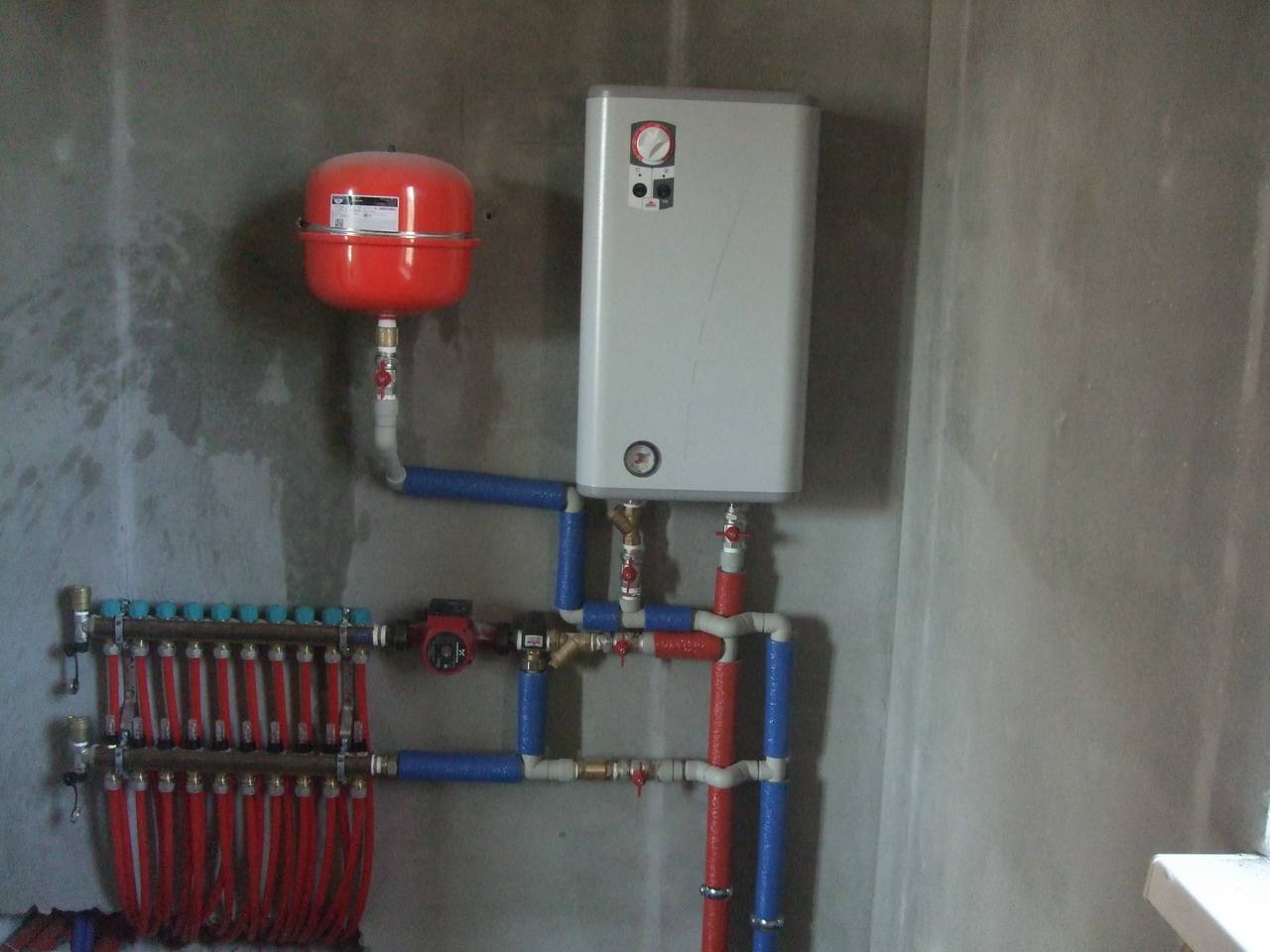

Один из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.

com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали – просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте кнопку НАЗАД в своем браузере, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и воспользуйтесь нашей ссылкой СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

– Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com – Дэниел Фридман .

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали – просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте кнопку НАЗАД в своем браузере, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и воспользуйтесь нашей ссылкой СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

– Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com – Дэниел Фридман .

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали – просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте кнопку НАЗАД в своем браузере, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и воспользуйтесь нашей ссылкой СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

– Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com – Дэниел Фридман .Расширительный бак

для системы отопления, разработанный в соответствии с Ped – Ce 97/23 Ec

Баки серии BESTANK для отопления

Пробоотборная камера

ВЫСТАВКА BESTANK

BESTANK International Резервуары для нагнетания и водяного насоса.

BESTANK International – глобальный ключевой производитель (совместное предприятие Турции и Китая) различных типов расширительных и напорных резервуаров с предварительным давлением, резервуаров-бойлеров для систем горячего водоснабжения и баллонов из EPDM / бутила для бустеров / гидрофоров – обратного осмоса – систем солнечного отопления .

Серии резервуаров BESTANK оцениваются как:

• * Серии сменных резервуаров; (резервуары для нагрева серии, резервуары для питьевой воды, резервуары для солнечных батарей, резервуары для серии высокого давления, от 2 л до 10 000 л в 10,16 и Номинальное рабочее давление 25 бар)
• * Серия стационарных баков-дозаторов; (Резервуары для питьевой воды, резервуары для нагрева, резервуары для солнечных батарей, резервуары для обратного осмоса с металлическим корпусом)
• * Пластиковые резервуары обратного осмоса
• * От 2 литров до 40. 000 л EPDM / Устойчивость к высоким температурам (до 130 C) солнечные мембраны).
• * Серия баков для горячей воды / бойлеров EDS; (буферные баки, буферные баки с солнечными серпантинами, гигиенические резервуары для горячей воды, гигиенические резервуары для горячей воды с солнечными серпантинами)
• * Принадлежности для солнечных систем обогрева-бултера

Как есть Известно, что лишь несколько компаний имеют такой богатый и качественный ассортимент продукции в этом секторе. Это дает БЕСТАНК Интернэшнл большие возможности. Используя эту силу, БЕСТАНК становится «с вами глобально».

Кроме того, для получения более подробной информации о напорных и расширительных баках BESTANK, мембранах из EPDM / BUTYL и солнечных баках для бойлеров горячей воды вы можете посетить;,

Веб-сайт: www.bestank-international.com
FACEBOOK: http: // www. facebook.com/pages/Bestank/529413873742524
TWITTER: https://twitter.com/Bestank_int

Производственная выставка

.

---

Смотрите также

• Монтаж водяного теплого пола под ламинат
• Поло седан как отключить автоматическое включение кондиционера на
• Инфракрасный теплый пол как подключить к электричеству
• Как выбрать поезд с кондиционером
• Что будет если включить кондиционер зимой в машине
• Какой утеплитель лучше для водяного теплого пола
• Как часто нужно заправлять кондиционер дома
• Как настроить на тепло кондиционер zerten
• Как делать теплый пол электрический
• Как снять вентилятор печки на калине с кондиционером
• Как закрыть кондиционер в купе поезда

Отличие расширительного бака от гидроаккумулятора

Санкт-Петербург, наб. Обводного канала, 147-149, лит Н,
8(812)316-00-61,+79112869164,+79213021459

22.11.2017

автор Елена Николаевна

Гидроаккумуляторы и мембранные баки используются уже достаточно долгое время.

Часто те, кто пользуется результатом работы этих агрегатов, даже не подозревает, что на самом деле баки, применяемы для водоснабжения и систем отопления, представляют собой разные аппараты.Расширительные баки для состем отопления Ряд некомпетентных продавцов объясняют все различие между ними их цветом, дескать, если цвет красный, то это бак для отопления – расширительный, а если синий, то он предназначен для водоснабжения – гидроаккумулятор. Однако различие между двумя типами состоит немного в большем, чем цвете. Бойлеры косвенного нагрева по отличной цене

Расширительные баки используются для того, чтобы компенсировать последствия нагрева воды в системе. Как известно, система отопления является закрытой, а значит, если объем воды увеличится, ей некуда будет деться, что приведет к выходу системы из строя.Водяной теплый пол – комфорт и экономия Откуда же взяться лишней воде? Все дело в том, что при повышении температуры в подавляющем числе жидкостей, их объем повышается. Для воды коэффициент расширения равняется 0,3% на каждые 10°С.

Проведя нехитрые расчеты, можно подсчитать, что если температура воды поднимется, скажем, на 50°С, то ее объем увеличится примерно на 2%. Нужно учитывать, что жидкость, в отличии от газа, практически не обладает способностью к сжатию, поэтому будет искать выход из системы, повредив ее. Чтобы избежать этого, и применяются расширительные баки, которые служат резервуаром для излишек воды, появляющихся в результате ее нагрева.

Совсем к другой категории относятся гидроаккумуляторы, которые являются частью систем водоснабжения. Они имеют два основных предназначения.

Первое из них заключается в поддержании нужного количества воды и ее напора. Если в системе нет гидроаккумулятора, то насосу приходилось бы работать каждый раз, когда мы включаем кран. Гидроаккумулятор же позволяет этого избежать, так как некоторое время отдает запас воды, сохраняя напор. В этом случае насос включается только тогда, когда давление падает ниже необходимого, что продлевает срок его эксплуатации.

Вторым предназначением является защита системы от гидроударов, которые возникают при резком включении/выключении насоса. Частые гидроудары значительно сокращают срок службы системы водоснабжения. Трубы для водяного теплого пола из сшитого полиэтилена

Гидроаккумуляторы и расширительные баки имеют схожий внешний вид, однако различаются по своему внутреннему устройству. Принципиальная разница заключается в том, из чего изготавливается мембрана, а также том, как она расположена внутри бака.

У гидроаккумулятора мембрана выполнена в форме груши, которая под давлением заполняет бак до тех пор, пока давление воды не уравновесит давление воздуха, находящегося между мембраной и стенками бака. Сама мембрана изготавливается из пищевой резины. Газовые колонки по отличной цене

А вот у расширительного бака мембрана разделяет его на две части, в одной из которых находится теплоноситель, а другая заполнена воздухом. Она должна быть изготовлена из такой резины, которая сможет выдерживать высокие температуры (до 90°С).

Расширительные баки и коммерческое водяное отопление

/ Оборудование, ресурсы / Автор Охота Коммерческая

Расширительные баки , играющие жизненно важную роль в любом герметичном решении для отопления и охлаждения на водной основе, предназначены для поддержки изменений давления воды, создаваемых изменениями температуры во время повседневной работы системы.

Если вы планируете интегрировать водяное отопление или охлаждение в свой следующий коммерческий проект отопления, необходимо учитывать расширительные баки для обеспечения оптимальной производительности, безопасности и защиты всей системы.

Но сначала давайте посмотрим, что эти продукты делают и почему они важны в коммерческих решениях водяного отопления и охлаждения . В этой статье мы рассмотрим:

• Что делает гидронический расширительный бак?
• Почему расширительные баки важны?
• Типы расширительных баков
• Несколько соображений

Что делает гидронический расширительный бак?

Законы физики диктуют, что когда вода нагревается, она расширяется, когда вода остывает, она сжимается, поэтому это результирующее действие создаст колебания давления в любой герметичной системе.

Чтобы активно управлять этим повседневным явлением, мы используем расширительные баки.

Почему важны расширительные баки?

Расширительные баки предназначены для компенсации расширения и сжатия воды в герметичных системах отопления и охлаждения в ходе их обычной повседневной эксплуатации.

Если не устанавливать расширительный бак, то при повышении температуры в системе может увеличиться давление, так как вода внутри расширится, при повышении давления в какой-то момент сработает предохранительный клапан, сбрасывающий давление в системе. Поскольку вода безопасно удаляется из системы, теряется важнейший системный ингибитор. В течение определенного периода времени, если это будет продолжаться, весь ценный системный ингибитор может быть потерян, что может привести к быстрому ухудшению состояния системы.

Установив расширительный бак , вы защищаете систему отопления, повышаете производительность и продлеваете срок службы всей установки.

Типы расширительных баков

Правильный выбор продукта важен для обеспечения наиболее подходящего решения для вашей системы отопления. Продукт, который лучше всего соответствует потребностям вашей системы, будет определяться типом системы, которая у вас есть или которую вы планируете установить, областью применения и объемом воды.

Два основных типа расширительных баков:

Баллонные расширительные баки

Внутри этого бака находится сменная мембрана из синтетического каучука или баллон. Как правило, простой расширительный бак-дозатор подходит для любой системы, будь то нагретая или охлажденная вода. Это также рабочий вариант для любой системы, работающей на неочищенной воде.

Преимущество этого расширительного бачка в том, что вся вода находится внутри резинового баллона и не соприкасается с самим бачком, что устраняет риск коррозии.

Расширительные баки, управляемые насосом

Эта опция позволяет одновременно регулировать входное давление и расширение системы. Установка аналогична расширительному баку-дозатору, но с добавлением насоса, который регулирует давление.

Насос может добавлять или удалять воздух из системы по мере необходимости, чтобы обеспечить постоянное давление, что стимулирует и увеличивает срок службы систем водяного отопления, таких как водяное отопление и охлаждение.

Расширительные баки с насосным управлением считаются на ступеньку выше расширительных баков-дозаторов, поскольку контроль давления приводит к более точной калибровке и позволяет использовать более высокий процент емкости баков.

Пара соображений

При установке водяной системы отопления или охлаждения необходимо также установить расширительный бак соответствующего размера для поддержки системы. Для определения размера и выбора проконсультируйтесь с опытным специалистом .

Несколько других соображений, которые следует учитывать при установке расширительного бака:

Место, место, место

Во-первых, стремитесь установить расширительный бак, подключив его к обратной линии, в идеале перед насосами, таким образом резервуар подвергается минимальному давлению откачки, что продлевает срок службы резервуаров.

Также убедитесь, что резервуар не заканчивается в системе в нижней точке, где может скапливаться грязь и/или мусор.

Увеличенные резервуары

Расширительный бачок увеличенного размера следует рассматривать в соответствии с размерами, рассчитанными для вашей системы. Наличие бака большего размера уменьшит изменения давления в системе при колебаниях температуры воды.

Обзор расширительного бака

Расширительные баки являются важным компонентом любого коммерческого гидравлического проекта Правильно подобранные и установленные продукты обеспечат безопасность и постоянное использование системы, в дополнение к оптимальной производительности и долговечности продукта.

Рекомендуется проконсультироваться со специалистами по водяному отоплению

, имеющими опыт проектирования и установки коммерческих систем, чтобы убедиться, что вы выбрали наилучший продукт, соответствующий вашим уникальным требованиям проекта.

Компания Hunt Heating поставляет на коммерческий рынок Австралии решения для водяного отопления и охлаждения с 1982 года. Мы разработали комплексные системы отопления для крупномасштабных жилых проектов, офисных зданий и небольших коммерческих торговых площадей.

Свяжитесь с нами по номеру , чтобы обсудить требования вашего проекта с опытным коммерческим консультантом.

Детали воздушного теплового насоса (объяснено на реальном примере) – Тепловой насос источника

Воздушные тепловые насосы работают иначе, чем другие, более традиционные формы систем отопления, и передают тепло из одного места в другое.

Таким образом, части, из которых состоит вся система воздушного теплового насоса, могут различаться, и тепловой насос с внешним воздухом будет иметь свой собственный набор компонентов, которые помогают извлекать тепло из наружного воздуха.

Основными частями теплового насоса с внешним источником воздуха могут быть компрессор, наружный змеевик и вентиляторы. Внутреннее устройство всей системы воздушного теплового насоса может включать внутренний змеевик, буферный бак, расширительный бак, бак для горячей воды, устройство обработки воздуха, радиаторы и полы с подогревом.

Наша собственная система воздушного теплового насоса представляет собой систему типа воздух-вода, в которой используется воздушный тепловой насос, расположенный за пределами нашего дома, для подачи тепла для использования с водяной системой центрального отопления и системой горячего водоснабжения.

Таким образом, две основные части нашей системы отопления состоят из внешнего теплового насоса и внутреннего нагревательного устройства, последнее из которых находится в одном из наших шкафов.

Наш тепловой насос с воздушным источником, который образует внешний аппарат системы отопления с тепловым насосом с воздушным источником Внутренний аппарат нашей системы с тепловым насосом с воздушным источником

Мы более подробно обсудим ниже основные части теплового насоса с воздушным источником , использующего наше собственное тепло насосная система, например.

Поскольку тепловой насос с внешним источником воздуха является лишь частью общей системы отопления, мы разделили это руководство на две части, чтобы объяснить:

• Части теплового насоса с воздушным источником
• Части общего теплового насоса с воздушным источником система

Части воздушного теплового насоса

Воздушный тепловой насос (ASHP) работает путем извлечения тепловой энергии , хранящейся естественным образом в наружном воздухе, для использования внутри помещений в системе отопления.

В результате блок теплового насоса с основным источником воздуха как часть общей системы АСВД должен быть расположен за пределами и, следовательно, имеет ряд компонентов , позволяющих извлекать тепло из воздуха .

Основные части блока теплового насоса с внешним источником воздуха могут включать:

• Основной корпус
• Вентилятор(ы)
• Наружный змеевик 900 06
• Соединения труб хладагента
• Питание кабель
• Компрессор
• Основание с виброопорами

Основной корпус

Основной корпус воздушного теплового насоса содержит все основные компоненты, необходимые для извлечения тепла из наружного воздуха, и многие воздушные тепловые насосы могут выглядеть как более крупные коммерческие кондиционеры.

Наш воздушный тепловой насос (справа) стоял рядом с одним из наших кондиционеров (слева)

Наш тепловой насос имеет прямоугольную форму и расположен у боковой стены нашего дома.

Наш воздушный тепловой насос установлен сбоку от нашего дома, на открытой площадке, чтобы обеспечить достаточный воздушный поток. Как наш тепловой насос выглядит сбоку

Этот конкретный тепловой насос с источником воздуха состоит из двух контейнеров, в левом контейнере находятся вентиляторы и змеевики с хладагентом , и он открыт спереди, сзади и сбоку для обеспечения прохождения воздуха через блок.

В правом боковом контейнере нашего блока ASHP находится (за панелью доступа) все другое необходимое оборудование, необходимое для работы теплового насоса, такое как блок питания , компрессор и любые другие сопутствующие клапаны и трубы. .

На левой стороне нашего теплового насоса находятся вентиляторы и змеевики, а на правой стороне находятся такие компоненты, как компрессор и блок питания (спрятаны за панелью доступа)

Вентиляторы

Вентилятор(ы) в Воздушный тепловой насос может составлять большую часть корпуса воздушного теплового насоса.

Целью вентилятора внутри теплового насоса является нагнетание воздуха через блок для захвата тепла . Чем больше воздуха может быть перемещено тепловым насосом, тем можно извлечь больше тепла .

В зависимости от модели теплового насоса и его тепловой мощности АСВД может иметь более одного вентилятора .

Наш воздушный тепловой насос представляет собой блок с двумя вентиляторами.

Наш воздушный тепловой насос содержит два больших вентилятора

Поскольку этот тепловой насос должен обеспечивать как отопление, так и горячее водоснабжение для нашего дома с 5 спальнями, установщик выбрал блок с большей тепловой мощностью. Наличие двух вентиляторов означает, что через тепловой насос можно нагнетать на больше воздуха, что позволяет больше тепла будет доступно для извлечения .

Эти вентиляторы всасывают воздух через заднюю и боковую части нашего теплового насоса и выводят его через переднюю часть.

Воздух всасывается тепловым насосом с помощью вентиляторов через заднюю и боковую части блока

Наружные змеевики

Для того чтобы воздушный тепловой насос мог улавливать тепло из воздуха, он использует хладагент , проходящий через блок поглощать тепловую энергию из воздуха.

Серия змеевиков внутри ASHP, через которые проходит хладагент, позволяет более эффективно отводить тепло.

Эти змеевики можно увидеть на задней части нашего теплового насоса.

Задняя часть нашего воздушного теплового насосаЗадняя часть состоит из ряда змеевиков, через которые проходит хладагент для захвата тепла из воздухаЭти змеевики действуют как обратный поглотитель тепла для захвата как можно большего количества тепла

Мощность вентилятора(ов) воздух над этими змеевиками для максимально эффективного захвата тепла.

Хладагент, используемый в воздушных тепловых насосах, имеет низкую температуру кипения , что означает, что при извлечении тепла из наружного воздуха он превращается из жидкости в газ .

В режиме обогрева этот наружный змеевик воздушного теплового насоса можно рассматривать как испаритель часть системы ASHP.

Трубные соединения

Впускное и выпускное отверстия для труб хладагента воздушного теплового насоса обычно находятся на задней панели агрегата.

Впускные и выпускные патрубки для хладагента

Эти трубы ведут прямо в наш дом к внутреннему отопительному прибору, куда подается тепло, извлеченное из теплового насоса источника наружного воздуха.

Эти неизолированные трубы изолированы для предотвращения потерь тепла.

Кабель питания

Воздушные тепловые насосы являются электрическими приборами и, в отличие от других более традиционных систем отопления, не зависят от какой-либо формы энергии или топлива, кроме электрического соединения.

Таким образом, воздушный тепловой насос будет иметь собственный источник питания. Наш тепловой насос получает энергию из дома и подключается к блоку теплового насоса сбоку.

Наш воздушный тепловой насос получает электроэнергию из дома

Дополнительную информацию см. в нашей статье об электрических требованиях к воздушным тепловым насосам.

Основание с креплениями

Воздушный тепловой насос необходимо установить на полу, но можно также установить воздушный тепловой насос на стене, если это соответствует рекомендациям производителя.

Наш ASHP устанавливается на бетонное основание с резиновыми виброопорами для предотвращения чрезмерной вибрации и шума во время работы.

Наш тепловой насос закреплен на бетонном основанииВиброопоры помогают снизить вибрацию и шум

Компрессор

Тепловые насосы не могут генерировать столько тепла, просто извлекая тепло из наружного воздуха, особенно при очень низких температурах. зимой, и ASHP должен работать больше, чтобы извлечь это тепло.

В воздушных тепловых насосах используется компрессор , который помогает генерировать максимально возможное количество тепла.

После того, как хладагент, протекающий через змеевики теплового насоса, забирает тепло из воздуха (прогоняясь через блок от вентиляторов), он направляется в компрессор, прежде чем попасть в помещение.

Компрессор увеличивает давление хладагента , что, в свою очередь, увеличивает его температуру .

Компрессор нашего воздушного теплового насоса расположен за панелью доступа внутри прибора. На изображении ниже, взятом из нашего руководства, показано, как будет выглядеть компрессор.

Внешний вид компрессора за панелью доступа на нашем тепловом насосе (изображение взято из нашего руководства)

Этот компрессор обеспечивает температуру воды от до 60 °C (140 °F) для использования в нашем доме, что намного выше, чем то, что можно было бы получить без использования компрессора.

Части системы воздушного теплового насоса

В то время как внешний тепловой насос с воздушным источником имеет ряд компонентов, которые помогают ему извлекать тепло из воздуха, это только одна часть всей системы воздушного теплового насоса , который можно использовать для обогрева или охлаждения дома.

Воздушный тепловой насос устанавливается снаружи дома и извлекает тепло из наружного воздуха. Трубы хладагента от ASHP обычно отводят тепло к остальным устройствам, расположенным в помещении.

Трубы отбирают тепло от воздушного теплового насоса в помещении для использования в отоплении

Части, используемые в помещении как часть всей системы воздушного теплового насоса, могут зависеть от типа теплового насоса .

Существует два основных типа воздушных тепловых насосов:

• Тепловые насосы воздух-вода
• Тепловые насосы воздух-воздух

Наш тепловой насос относится к типу воздух-вода , что означает, что это работает с водяной системой центрального отопления внутри нашего дома.

Наш тепловой насос воздух-вода работает с системой центрального отопления на водной основе

Тепловой насос воздух-вода будет работать вместе с такими устройствами, как теплый пол и радиаторы , помогая выделять тепло в дом. Их также можно использовать с баками для горячей воды для бытового горячего водоснабжения.

Тепловые насосы воздух-воздух доставляют тепло посредством обогрева помещений с использованием таких устройств, как воздухообрабатывающие агрегаты . Воздуховоды также можно использовать для перемещения нагретого воздуха по дому, а тепловой насос воздух-воздух может быть более подходящим, когда необходимо охлаждать дом, а также нагревать его.

См. нашу основную статью, объясняющую различия между тепловыми насосами воздух-воздух и воздух-вода здесь. Таким образом,

Внутренние части воздушно-теплового насоса могут включать:

• Устройство обработки воздуха
• Буферный бак
• Расширительный бак 9 0006
• Бак для горячей воды
• Пол с подогревом
• Радиаторы
• Центральная панель управления
• Термостаты
• Внутренний трубопровод
• Расширительный клапан

Внутренний змеевик

Внутренний змеевик воздушной тепловой насосной системы поставляет тепло , отбираемое с помощью наружного змеевика .

Когда нагретый хладагент проходит через внутренний змеевик, выделяется тепло.

Форма внутреннего змеевика может зависеть от типа системы воздушного теплового насоса и, следовательно, от используемых деталей.

Воздухообрабатывающие агрегаты могут использоваться как часть системы теплового насоса воздух-воздух и использовать внутренний вентилятор для нагнетания воздуха в помещение через внутренний змеевик .

Воздухообрабатывающие агрегаты могут содержать внутренний змеевик, где вентилятор продувает воздух по змеевику внутри агрегата для выделения тепла

Дополнительную информацию см. в нашем основном руководстве по воздухообрабатывающим установкам с тепловым насосом

Как часть воздухо-водяного теплообменника система теплового насоса, буферный резервуар и 9Расширительный бак(и) 0005 можно использовать для передачи тепла от хладагента воде, протекающей по дому как часть системы центрального отопления.

Резервуары (слева), связанные с нашим внутренним нагревательным устройством

При использовании также для целей ГВС , тепло может обмениваться внутри цилиндра горячей воды для нагрева воды, готовой для использования в кранах, душах и т. д.

Это бак для горячей воды помогает хранить и доставлять горячую воду для нашего дома

В режиме отопления внутренний змеевик как часть системы ASHP можно рассматривать как конденсатор, , поскольку за счет отвода тепла хладагент в виде газа снова конденсируется в жидкость.

Воздушные тепловые насосы также могут обеспечивать охлаждение. Тепловые насосы могут достичь этого за счет использования реверсивного клапана на изменения направления потока и, следовательно, изменения способа перемещения тепла .

В режиме охлаждения внутренний змеевик извлекает тепло из воздуха в помещении , а наружный змеевик отводит это тепло наружу , что снижает температуру воздуха в доме.

Теплые полы

Воздушные тепловые насосы работают по-другому по сравнению с другими более традиционными системами отопления тем, что они извлекают и отдают тепло медленнее, и при более низких температурах .

Таким образом, система ASHP обычно должна работать в течение более длительных периодов времени для достижения такой же желаемой температуры в помещении.

Чтобы помочь системе теплового насоса более эффективно доставлять тепло в дом, они обычно работают в паре с нагревательными устройствами, такими как полы с подогревом, которые имеют большая площадь поверхности , что помогает более эффективно освободить головку.

В нашем доме полы с подогревом на нижнем этаже, и каждая комната может регулироваться индивидуально с помощью термостатов.

Каждой комнатой с подогревом пола в нашем доме можно управлять с помощью индивидуальных термостатов. Система управления нашим подогревом пола

Дополнительную информацию см. в нашей основной статье о тепловых насосах с воздушным охлаждением и о подогреве полов.

Радиаторы

Также как часть системы теплового насоса воздух-вода, 9Радиаторы 0005 можно использовать вместе с теплым полом или вместо него.

На верхнем этаже нашего дома используются современные радиаторы большой площади, которые помогают обогревать комнаты наверху.

На верхнем этаже нашего дома используются радиаторы для отвода тепла, выделяемого нашим воздушным тепловым насосом

Дополнительную информацию см. в нашей статье об использовании воздушных тепловых насосов с радиаторами.

Центральная панель управления

Современная система воздушного теплового насоса обычно может управляться с центральный пульт управления .

Мы можем управлять всеми настройками отопления и горячей воды в нашем доме с панели управления, показанной ниже.

Эта панель управления помогает нам управлять настройками отопления и горячего водоснабжения.
