Пленочный теплый пол под плитку: укладка и монтаж

Комфорт проживания в квартире или частном доме во многом зависит от микроклимата в помещениях, поэтому нужно позаботиться о хорошей отопительной системе. Лучшим современным вариантом является плёночный тёплый пол, который отлично подходит под укладку плитки. Он представляет собой рулонный материал, состоящий из плотной основы и нагревательных элементов. В зависимости от типа, плёночный пол может стать дополнительным либо основным источником тепла в помещении.

Особенности и преимущества

Популярность плёночного пола объясняется наличием широкого перечня преимуществ, к числу которых относят:

1.

Высокая эффективность. Благодаря большой мощности, система способна быстро нагреваться, причём максимальная температура может достигать 50^оС.

2. Минимальные затраты электроэнергии. Плёночный пол потребляет малое количество электроэнергии, что позволяет экономить в холодное время года, отказавшись от центрального отопления. Кроме того, автоматическая система управления самостоятельно выключается при достижении оптимальной температуры, но нагретая поверхность плит продолжает источать тепло.

3. Равномерное прогревание помещения. Плёнкой застилают 70% площади пола, поэтому прогревание воздуха происходит гораздо быстрее, при этом наиболее высокая температура сохраняется в нижней части помещения.

4. Доступность. Цены на плёночные полы имеют широкий диапазон, поэтому среди богатого ассортимента не сложно отыскать недорогие материалы. К тому же можно сэкономить на услугах мастера, если самостоятельно установить систему.

5. Универсальность. Электрический тёплый пол подходит для любого напольного покрытия, будь то плитка, паркет, ламинат или линолеум.

6. Устойчивость к влаге. Нагревательные полотна можно смело устанавливать в помещениях с повышенной влажностью – в туалете, ванной или на кухне.

7. Безопасность. Тёплые полы не несут опасности окружающим. Они не выделают токсичных веществ, и не воспламеняются.

8. Простой монтаж. Установить и подключить систему не сложно, нужно лишь в точности следовать инструкции и выполнять рекомендации.

Тёплый пол плёночного типа чаще всего монтируют под керамическую плитку, т.к. она имеет высокую степень теплопроводности.

Виды

Рулонные обогревательные системы, которые устанавливают под плитку, могут быть в виде тонкого мата с нагревательными элементами, или двух спаянных плёнок с карбоновым волокном между ними. Оба материала довольно эффективны, но чтобы понять какой из них лучше, следует ознакомиться с их характеристиками.

Модель с карбоновым волокном изготавливают из лавсановой плёнки, которая обладает высокой прочностью, эластичностью и износоустойчивостью. Кроме того, она является диэлектриком, что говорит о её безопасности. Для производства нагревательного элемента, т.е. карбонового волокна используют углеродистую пасту и специальные добавки. Чтобы повысить прочность и долговечность отеплительных систем, некоторые производители покрывают плёнки графитовым напылением.

Карбоновый наполнитель укладывают параллельными полосками, и запаивают между двумя плёнками. Затем оснащают изделия проводниками, сделанными из меди или медно-серебряного сплава, посредством которых ток будет поступать к нагревательным элементам, а те в свою очередь оснащены параллельной схемой. Плёночный пол такого типа ещё называют инфракрасным. Его можно установить всего за 2-3 часа, и так же быстро демонтировать, чтобы перенести в другое помещение.

Единственный недостаток системы – её дороговизна.

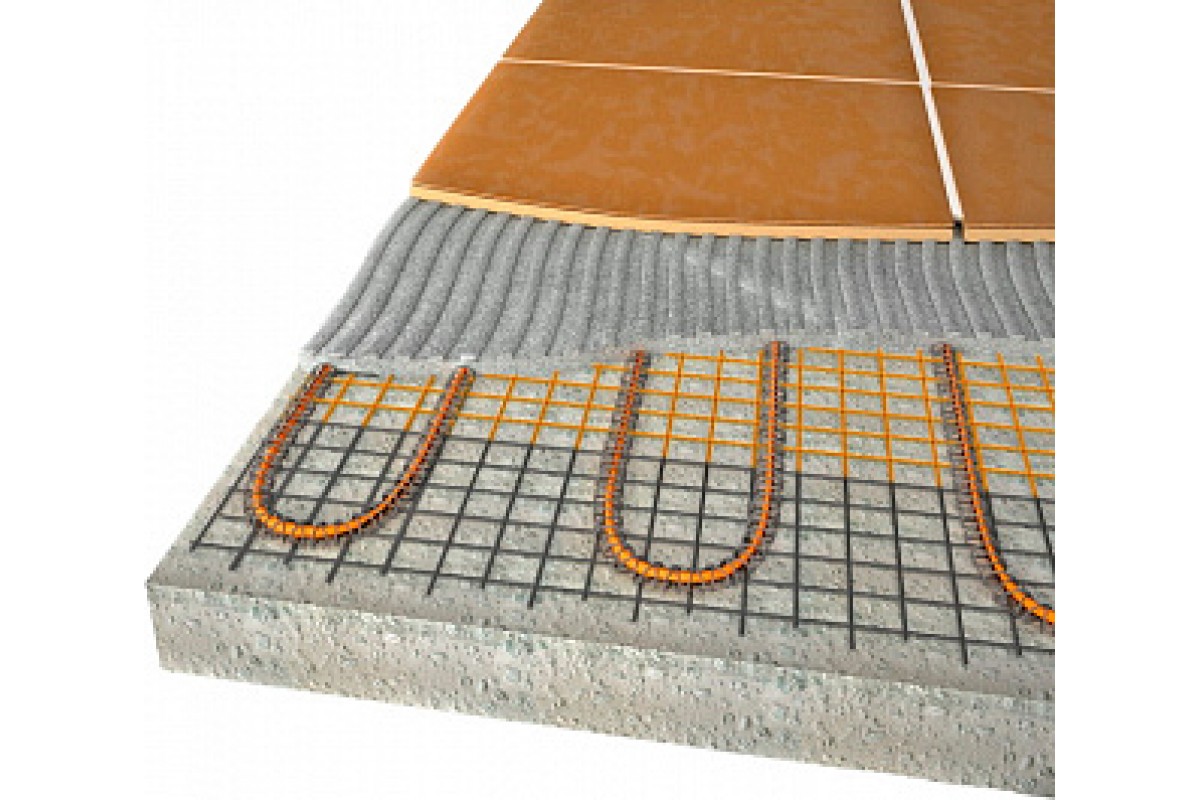

Тонкие нагревательные маты состоят термоустойчивой сетки и прикреплённого к ней кабеля. Изделия оснащены проводником с небольшим сечением, который может быть одножильным неэкранированным, или двухжильным с защитой. Данный вид плёночного пола можно устанавливать в различных помещениях, вне зависимости от их условий. Кроме того, маты станут хорошим выбором для комнат с нестандартной конфигурацией, т.к. их сетчатую основу можно разрезать между нагревательным кабелем, и придавать изделиям нужное положение.

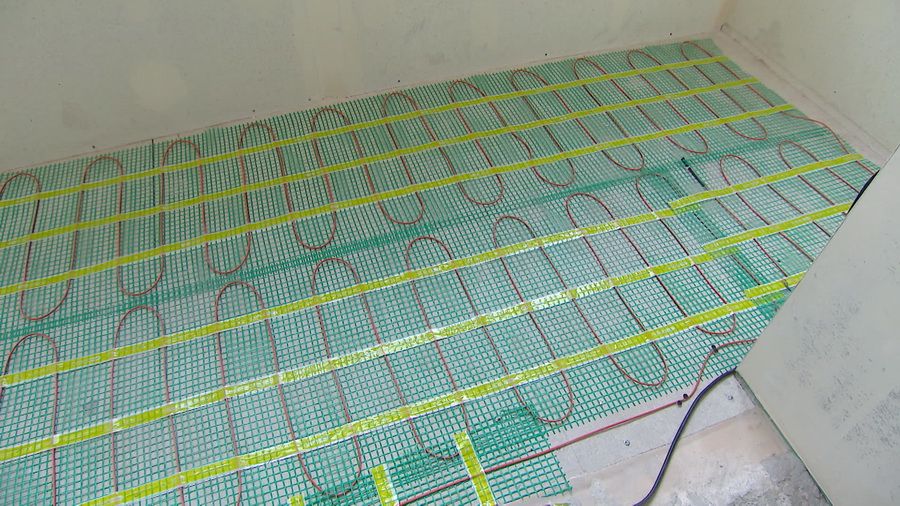

Монтаж тёплого пола выполняется довольно быстро и просто, ведь всего лишь нужно раскрутить тонкий мат, подключить его к сети, и после этого можно укладывать кафель. При облицовке пола используют небольшое количество цементного раствора, его будет достаточно не только для приклеивания плитки, а и надёжной фиксации матов, т.

к. смесь проникнет через и их ячейки, и нагревательные провода к основанию.

Как выбрать?

Плёночные тёплые полы, предназначенные под укладку плитки, имеют много схожих характеристик, что осложняет выбор потребителям. Поэтому чтобы определиться с тем, какая система подойдёт лучше всего, следует обратить внимание на их отличия.

Например, плёнка с карбоновыми волокнами обладает следующими особенностями:

• материал можно демонтировать и установить в другом помещении;
• непосредственно над установленной системой можно размещать мебель и другие предметы, и они не будут препятствовать излучению тепловых лучей;
• электромагнитное поле практически равно нулю;
• в случае повреждения нагревательных элементов вся система продолжает работать, за исключением вышедшего из строя участка;
• может являться основным источником отопления.

Что касается тонких матов, то к их положительным отличиям относится лишь простой монтаж и доступная стоимость. Таким образом, плёнка с инфракрасным излучением является лучшим выбором. Но следует учесть, что маты для обогрева пола будут хороши в том случае, если в помещении есть основной источник тепла. К тому же они стоят гораздо дешевле плёнки с карбоновым нагревательным элементом, что для большинства потребителей является немаловажным фактором выбора.

Подготовительные работы

Перед началом монтажа тёплого пола необходимо подготовить основание. Первым делом из комнаты нужно вынести все предметы и выполнить уборку. Затем при помощи уровня проверяют наличие неровностей на поверхности. Если имеются значительная кривизна пола, тогда лучше сделать стяжку, используя самовыравнивающийся раствор, а в другом случае будет достаточным локальное нанесение шпаклёвки.

Если в помещении деревянный пол без видимых повреждений и гниения, то его можно оставить, но перед монтажом плёночного пола всё же рекомендуется выполнить циклевание. В другом случае следует устранить старое покрытие и выполнить бетонную стяжку, либо заменить его на ГВЛ или фанеру.

Ещё одним важным этапом является составление схемы укладки нагревательного материала. Как правило, его размещают практически на всю площадь пола, отступая от стен примерно на 20-30 см. Важно помнить, что при укладке тонких матов следует учитывать размещение мебели, т.к. под ней не должно находиться нагревательных элементов.

Укладка

Чтобы уложить тёплый плёночный пол необходимо подготовить дополнительные инструменты и материалы:

• ножницы;
• рулетку;
• перфоратор;
• пластиковую гофротрубу;
• молоток;
• дюбеля;
• битумный скотч;
• полиэтиленовая плёнка;
• светоотражающая плёнка;
• электропровод;
• соединительные клипсы;
• термодатчик;
• терморегулятор.

Первым делом нужно определиться с местом расположения терморегулятора, после чего при помощи перфоратора подготавливают небольшую траншею, в которую будет помещена гофротруба с электропроводами. Далее, в соответствии со схемой, на пол укладывают светоотражающую плёнку, на ней, размещают листы обогревательного материала, соединяют их между собой и устанавливают термодатчик, а затем подключают к терморегулятору. В завершение, систему накрывают полиэтиленовой плёнкой, и крепят её к полу при помощи дюбелей. После этого можно приступать к укладке напольной плитки. Следует отметить, что при установке тонких матов не нужно использовать полиэтиленовую плёнку, можно сразу приступать к финишной отделке поверхности.

Монтаж

Смонтировать плёночный тёплый пол можно самостоятельно, необходимо лишь иметь небольшие знания в сфере электрики. В случае с нагревательными матами всё довольно просто – размещённый на полу материал уже соединён одним проводом, его лишь нужно подключить к терморегулятору. Что касается плёнки с карбоновыми волокнами, то её элементы нужно соединить между собой проводами при помощи специальных клипс, а затем изолировать их битумным скотчем. Дополнительно подключают термодатчик, который нужно расположить неподалёку от терморегулятора на нагревательном элементе или под ним.

Требования и рекомендации

При монтаже тёплого плёночного пола важно соблюдать следующее:

• важно осмотреть материал на предмет повреждений;
• нельзя сгибать плёнку;
• во время резки изделий нельзя затрагивать нагревательные элементы;
• поверхность пола перед монтажом должна быть сухой и чистой;
• не рекомендуется устанавливать отрезок плёнки более 15 м;
• для удобной замены термодатчика, его следует разместить возле гофротрубы.

Прежде чем начать укладку плитки, необходимо проверить работоспособность системы, подключив её в электросети. Не исключено повреждение нагревательных элементов, которые нужно будет заменить. Включить систему можно будет после высыхания цементного раствора.

Предлагаем посмотреть небольшое видеоруководство по монтажу теплого пола.

Монтаж под плитку

Наша компания рекомендует укладывать термопленку (теплый пол) Sun Power Film (0,42 мм) под керамическую плитку или керамогранит следующим образом:

1. На выровненную, чистую, сухую поверхность разложить теплоотражающую подложку с маркировкой ППИ-ПЛ (с лавсановым напылением) по площади необходимой для монтажа теплого пола под керамическую плитку (также допускается использование технической рулонной пробки или других пробковых материалов в качестве подложки).

2. На подложку укладываем теплый пол Sun Power Film.

3. Соединения токопроводящих лент с электропроводами осуществляется при помощи монтажных клипс типа (крокодил).

4. При помощи мастичного изолятора изолируются все места соединений, неиспользованные окончания токопроводящих медных лент пленки, монтажные клипсы.

При монтаже теплого пола под плитку, полосы укладываются стык в стык, во избежание тепловой зебры.

Нахлест разрешается только в местах свободных от нагревательных элементов и токоведущих шин (края пленки). Закрепляем термопленку Sun  Power Film на подложке по средством строительного скотча (допускается применение других видов скотча).

5. После того как теплый пол полностью уложен и все провода и контакты подключены, нужно установить терморегулятор и также его заизолировать. После этого можно подключить к электросети.

6. Прокладка по верх термопленки Sun Power Film полиэтиленовой пленки (парниковой пленки) увеличивает эксплуатационный срок системы и усиливает диэлектрический слой системы, особенно это важно если используются другие виды термопленок толщиной менее 0,338 мм.

7. Хотим отметить, что при таком монтаже теплого пола не обязательно покупать подложку используемую обычно под плитку, так как ее функцию будет выполнять наша подложка с лавсановым напылением или иное пробковое покрытие.

8. По верх пленки укладываем ГВЛ листы по размеру немного превышающие размеры теплого пола. С мерами предосторожности не повредив нагревательные элементы закрепляем жестко ГВЛ по верх теплого пола.

9. Получив систему теплого пола можно приступать к укладке плитки/ керамогранита.

10. Допускается до 3 см. инерционного слоя включая наливной пол, плиточный клей, плитка/керамогранит.

Пленочный теплый пол – эффективная система отопления и обогрева.

В этом материале мы подробно разберемся в том – Что такое пленочный теплый пол.

На протяжении многих лет, в качестве теплых полов использовались кабельные нагревательные маты и греющие кабели.

Действительно, когда речь идет об обогреве полов покрытых кафельной плиткой или керамогранитом, кабельный обогрев наиболее логичен.

Когда же требуется обогрев полов, финишным покрытием которых являются ламинат, линолеум, ковролин, шпунтованная или паркетная доска – лучшим решением будет пленочный теплый пол.

Итак по порядку:

История возникновения пленочного теплого пола.

Впервые запатентованная в Японии в 1979 году, конструкция пленочного теплого пола, была схожа с классической полосатой греющей пленкой.

В последствии данная технология была позаимствована Южной Кореей, где с успехом стала заменять дорогостоящую и сложную в установке и обслуживании системе ондоль.

На сегодняшний день пленочные обогреватели завоевали широкую популярность, связанную с их экономичностью и простотой монтажа.

Конструкция пленочного теплого пола.

Несмотря на разнообразие внешних отличий, представленных на рынке, пленочных отопителей, способ их изготовления в целом один и тот же.

Между двумя слоями специального электротехнического полиэстера размещается нагревательный карбоновый элемент и контактная группа, состоящая из медной шины и слоя контактной серебряной пасты.

Слои пленки ламинируются между собой, образуя высокопрочную, водонепроницаемую конструкцию, которая при подключении к бытовой электросети будет нагреваться до 40-60 гр( в зависимости от характеристик пленки).

Пленка наматывается в рулоны. Для использования отрезают полотно нужной длины, кратно шагу реза(чаще всего 25 см).

Толщина пленки варьируется от 0,275 до 0,44 мм

Длина теплового излучения имеет диапазон 7–20 мкм.

Доля в спектре длинных инфракрасных лучей больше 90%.

Пленочный теплый пол производится в следующих размерах:

• Ширина пленки 30 см, шаг реза 25 см, в рулоне 100 метро
• Ширина пленки 50 см, шаг реза 25 см, в рулоне 150 метров
• Ширина пленки 60 см, шаг реза 25 см, в рулоне 100 метров
• Ширина пленки 80 см, шаг реза 25 см, в рулоне 100 метров
• Ширина пленки 100 см, шаг реза 25 см, в рулоне 100 метров

Кроме того, пленочные отопители различаются по мощности.

Пленки для теплых полов имеют мощность 160, 220 или 260 Вт на м2.

Максимальный нагрев соответственно – 45, 55 или 65 градусов.

Также производятся пленки повышенной мощности 400, 440 и 600 Вт на м2, для использования в сушилках, саунах и других проектах, где требуется более мощный нагрев до 70-90 градусов.

Области применения пленочного теплого пола.

Пленочные теплые полы используют по прямому назначению, для установки под напольные покрытия, не требующего приклеивания к основанию.

Пленочный теплый пол может монтироваться под ламинат, паркетную доску, ковролин, линолеум и другие покрытия.

Также, их с успехом применяют в деревянных постройках, перекрытия которых не позволяют использовать кабели и не предусматривают прокладку труб водяного теплого пола.

При изготовлении сушилок, инфракрасных саун и других проектов, где необходим более интенсивный нагрев используют пленку повышенной мощности.

Особенности установки инфракрасных пленочных полов под ламинат, линолеум, ковролин.

Основное преимущество, за счет которого пленочный теплый пол завоевал популярность, это простота в монтаже и неприхотливость в использовании.

Для того, чтобы получить в результате основной обогрев помещения, греющая пленка укладывается на 70% площади.

Обычно, если есть возможность, от стен отступают 60-70 см, а на остальном пространстве монтируют теплый пол.

Если нужен дополнительный источник тепла, то площадь рассчитывается индивидуально.

Устанавливается пленочный пол, как уже писалось выше, под любое напольное покрытие, которое не требует приклеивания к основанию.

На всю площадь основания укладывается теплоотражающая изоляция толщиной 3-5 мм.

Использовать теплоизоляцию тоньше не рекомендуется, так как в ней не получится утопить провода подключения.

Теплоизоляция, обычно шириной 100 см, укладывается полосами и склеивается между собой скотчем(можно использовать алюминиевый или обычный).

Поверх теплоизоляции укладываются, заранее подготовленные, полотна нагревательной пленки.

Важно! Нагревательная пленка имеет лицевую и оборотную стороны. Когда пленка уложена верно, название бренда читается правильно, если неправильно, название читается задом наперед.

Пленка, также фиксируется к подложке с помощью скотча(алюминиевый не рекомендуется).

После этого полотна соединяют кабелем и производят изоляцию контактов.

Затем укладывается, подключаемый к терморегулятору датчик температуры.

И только после этого, систему подключают к электричеству через терморегулятор.

После тестового запуска системы, укладывается напольное покрытие.

При установке пленочного теплого пола под ламинат – отражающая изоляция выполняет функции подложки, поэтому дополнительно подложку под ламинат укладывать не нужно.

При установке пленочного теплого пола под линолеум или ковролин – поверх пленки следует уложить защитный слой из полиэтилена или парогидроизоляции.

Подробнее ознакомиться с монтажом пленочного теплого пола можно тут –

Преимущества пленочных инфракрасных теплых полов.

В процессе использования пленочного обогрева полов было выявлено множество положительных сторон.

1. Во-первых – простота монтажа и не требующая обслуживания работа
2. Во-вторых – экологичность, эффективность и экономичность
3. В-третьих – низкая стоимость системы, по сравнению с другими видами теплых полов
4. В-четвертых – высокая надежность и пожаробезопасность

И этот список можно продолжать.

Недостатки использования пленочных теплых полов.

Самым существенным недостатком пленочного теплого пола является то, что на площадь где уложена пленка нельзя будет поставить какую либо массивную мебель или предмет.

Исключением могут быть – столы, стулья, тумбочки и другая мебель на ножках.

Пленочный теплый пол боится запирания тепла, участок на который ставится что либо, перегревается.

Из строя система скорее всего не выйдет, а вот напольные покрытия перегрева не любят.

Существующие на рынке пленки с эффектом саморегуляции решают проблему, но отчасти.

Данный эффект позволит избежать критичного пререгрева, закрытого участка, но ставить что либо надолго, также не рекомендуется.

Какую именно выбрать греющую пленку, чтобы теплый пол работал без проблем.

Ориентироваться в первую очередь стоит по электрической мощности пленки.

Греющая пленка мощностью 220 Вт/м2 считается универсальной и применяется в качестве отопления, так и для дополнительнго и локального обогрева.

Пленка мощностью 160Вт/м2 использутся для устройства дополнительного обогрева.

Пленка мощностью 260 Вт/м2 сделана для устройства основного отопления в холодном климате.

Пленка мощностью 400, 440, 600 Вт/м2 – предназначена для устройства инфракрасных саун, сушилок и других проектов, где требуются более высокие температуры.

Среди производителей пленки мы рекомендуем бренды Eastec и Heat Eco.

Это крупные производители, гарантирующие качество продукции и выпускающие широкий модельный ряд пленочных отопителей.

Подводя итог – пленочный теплый пол – это одно из самых эффективных и современных решений для обогрева жилых помещений.

Пленочный теплый пол является отличной альтернативой кабельного или водяного теплого пола, если финишным покрытием выбирается ламинат, линолеум или ковролин.

Пленочный теплый пол – оптимальное решение вопроса обогрева деревянных домов и временных построек.

Установка и эксплуатация пленочных теплых полов проста.

Для приобретения пленочного теплого пола следует обращаться к специалистам.

В свою очередь, обращаем ваше внимание на то, что мы готовы помочь вам в расчете выборе пленочных полов.

Кроме этого, мы бесплатно подготовим комплект теплого пола на ваше помещение – нарежем пленку и опрессуем контакты для подключения.

В общем – если нужен пленочный теплый пол – Обращайтесь!

Монтаж пленочного теплого пола

Видеоинструкция по монтажу теплого пола Heat Plus

1.

Меры безопасности и предосторожности

1. 1.1 Для подключения необходимо использовать материалы, испытанные и рекомендованные производителем (теплоизоляция Heat Plus Hard Cover, заземляющий слой Heat Plus E-Dero, теплораспределяющий слой Heat Plus E-Stone).
2. 1.2 Не допускается включение системы с оголенными контактами и неизолированными местами отреза пленки Heat Plus.
3. 1.3 Инфракрасная пленка должна располагаться только на свободном от мебели участках помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель!!!
4. 1.4 Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола.
5. 1.5 Запрещается эксплуатация системы без терморегулятора.
6. 1.6 Электрическая суммарная мощность системы отопления должна соответствовать мощности терморегулятора (не больше!!!).
7. 1.7 Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
8. 1.8 Запрещается устройство системы обогрева в опасных местах (в ванных и душевых помещениях) без заземления.

Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводить квалифицированный специалист!

2. Предварительная подготовка

Основание пола должно быть ровное и сухое.

Необходимый инструмент и оборудование: отвертка, рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент (плоскогубцы).

1. 2.1. Определите место расположения терморегулятора.

Терморегулятор желательно размещать вблизи источника питания (220 В) со свободным доступом. На функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон.

2. 2.2. Определите конфигурацию зоны обогрева.
3. 2.3. Составьте схему расположения греющих полос.

Монтаж теплого пола удобнее начинать от терморегулятора (для наименьшего количества проводов).

4. 2.4. Нарисуйте электрическую схему и рассчитайте максимальный потребляемый ток теплого пола.

Пример, для площади обогрева 10 квадратных метров при использовании пленки удельной мощностью Р уд. = 220 Вт/м² суммарная мощность системы составит Р сум. = 2200 Вт, а ток соответственно I макс. = Р сум. / U = 2200 Вт / 220 В = 10 Ампер.

Нужно убедиться, что для выбранного терморегулятора максимальная нагрузка допускается более 2,2 кВт или 10 А (желательно на 20% больше).

Если суммарная мощность системы отопления превышает допустимую для одного термостата, то необходима установка дополнительного терморегулятора.

Порядок при укладке материалов должен строго соответствовать порядку указанному на рисунке!

3. Монтаж пленочного теплого пола

3.1. Установка теплоизоляции Heat Plus Hard Cover

1. 3.1.1. Рулон теплоизоляционного слоя Hard Cover укладывается по всей поверхности основания и разматывается от одной стены до другой (противоположной).
2. 3.1.2. Разрезать теплоизоляцию Hard Cover удобнее ножом для резки бумаги по месту или ножницами при предварительной подготовке.
3. 3.1.3. Закрепить теплоизоляционный слой с помощью распыляющегося клея или двухсторонним скотчем к основанию либо по кромке фиксирующим скотчем Heat Plus.

3.2. Установка инфракрасной пленки Heat Plus

Допускается работа только в обуви с мягкой подошвой. Для передвижения по расстеленной пленке рекомендуется применять листы оргалита или фанеры. Не наступайте на проводку и соединения!

1. 3.2.1. Распакуйте инфракрасную пленку Heat Plus и проверьте наличие всех комплектующих для её монтажа.
2. 3.2.2. Проверьте сопротивление каждого полосы инфракрасной пленки Heat Plus, используя тестер. Сопротивление полосы должно соответствовать сопротивлению расчетному Вами по формуле:

   Р полосы = Р пленки * ширину пленки * длину полосы

   R полосы = U / Р полосы

   Пример: Полоса инфракрасной пленки Heat Plus мощностью 150 Вт/м², ширина 0,5 м, длина 8 м

   Р пол = 150 * 0,5 * 8 = 600 Вт

   R пол = 220 * 220 / 600 = 80 Ом

   Не продолжайте работ без первичного тестирования каждого элемента.

   Показания тестера должны соответствовать расчетным с учетом нормативных допусков.

3. 3.2.3. Поместите рулоны инфракрасной пленки вдоль края комнаты как показано на рисунке.

Максимальная площадь одной мерной полосы пленки составляет 8 (восемь) м2.

4. 3.2.4. Разверните пленку по длине без перехлеста нагревательных элементов соседних полос.

Отрежьте требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 20 см. для «полосатой» пленки. «Сплошную» пленку можно резать в любом месте.

5. 3.2.5. Зафиксируйте полосы инфракрасной пленки фиксирующим скотчем Heat Plus для исключения их случайного сдвига.

Качество нагревательной пленки контролируется на производстве, тем не менее, необходимо еще раз убедиться в отсутствии повреждений, возможно возникших при неправильной транспортировке.

6. 3.2.6. Изолируйте бутилкаучуковой изоляцией линии отреза медной шины, находящиеся на концах полосы инфракрасной пленки, линию поперечного отреза сплошной пленки изолируйте полимерной изоляцией.

Подсоединять провода к пленке можно двумя способами: специальными коннекторами или припаиванием.

ПЕРВЫЙ СПОСОБ – СОЕДИНЕНИЕ КОННЕКТОРАМИ:

1. 3.2.7.1. приподнимите с помощью отвертки верхнее покрытие над медной шиной и введите коннектор одной пластинкой между слоями, чтобы был непосредственный контакт с медной шиной.
2. 3.2.7.2. Подсоедините коннекторы к каждому из двух медных электродов, сначала прижав коннектор пальцами, а затем с помощью обжимного инструмента (плоскогубцев).
3. 3.2.7.3. Вставьте монтажные провода в цилиндрические разъемы коннекторов и обожмите клещами или плоскогубцами.

ВНИМАНИЕ: неправильно установленные и плохо закрепленные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя!!!

4. 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.

ВТОРОЙ СПОСОБ – СОЕДИНЕНИЕ ПРИПАИВАНИЕМ:

1. 3.2.7.1. Снимите верхний защитный слой в 2-3 см от края полосы над медной шиной и обработайте канифолью или паяльным флюсом место пайки.
2. 3.2.7.2. Подготовьте монтажные провода, облудите припаиваемый конец провода.
3. 3.2.7.3. Припаяйте провод к шине.
4. 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.

Пайка является более надежным способом электрического соединения, но только качественно выполненная, поэтому если Вы не обладаете нужными навыками – воспользуйтесь коннекторами!

Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.

3.3. Установка экранирующего (заземляющего) слоя НЕАТ PLUS

Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.

Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!

1. 3.3.1. Поместите рулон экранирующего слоя E-Dero на уже установленную инфракрасную пленку Heat Plus.
2. 3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
3. 3.3.3. Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их скотчем фиксирующим скотчем Heat Plus.

Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.

4. 3.3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.
5. 3.3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
6. 3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.
7. 3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем «Heat Plus» и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.

Для корректной работы системы “Теплый пол” рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.

8. 3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

3.4. Установка защитного теплораспределяющего слоя НЕАТ PLUS

В качестве защитного теплораспределяющего слоя наилучшие результаты показывают каменные панели Heat Plus E-Stone. При минимальной толщине, покрытие Heat Plus обеспечивает максимальную механическую прочность и защиту нагревательной пленки от перегрева.

При использование мягких напольных покрытий (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя Heat Plus является обязательным и достаточным условием.

1. 3.4.1. Разложите поверх нагревательной пленки и заземляющего слоя E-Dero листы защитного теплораспределяющего покрытия Heat Plus E-Stone.

Подгоните по размеру, обрезая ножом лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.

2. 3.4.2. Листы защитного покрытия Heat Plus E-Stone должны располагаться встык скрепляются между собой фиксирующим скотчем Heat Plus OPP.

3.5. Установка напольного покрытия

1. 3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения. Для более подробной консультации обратитесь к изготовителю покрытия.

При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.

2. 3.5.2. После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.
3. 3.5.3. При необходимости нанесите предупреждающие надписи вблизи термостата.

Гарантия

Компания Heat Plus предоставляет 15 летнюю гарантию с даты производства на свою продукцию (инфракрасная нагревательная пленка) при условии правильной эксплуатации и надлежащего обслуживания только при условии, если система теплого пола выполнена из комплектующих произведённых только компанией Heat Plus.

Компания Heat Plus не несёт ответственности за дефекты, возникшие по причине иных (не произведённых Heat Plus) сопутствующих материалов, применяемых совместно с инфракрасной нагревательной пленкой, приобретенных покупателем. Также компания не несет ответственности в случае несоблюдения правил инструкции по монтажу и эксплуатации продукции.

При обнаружении дефектов покупатель должен уведомить компанию Heat Plus через официального дилера в вашем регионе или магазин, в котором вы приобрели продукцию об их наличии в письменной форме в течении 10 (десяти) дней со дня покупки. Данное заявление должно включать в себя описание дефекта и его проявления. Если в течении гарантийного периода продукция, произведенная компанией Heat Plus признается дефектной, то дефекты будут устранены или данная продукция будет заменена бесплатно на домашний или официальный адрес покупателя. Ни при каких условиях компания Heat Plus не несет ответственности за затраты, связанные с демонтажем и переустановкой дефектной продукции или дефектных частей продукции. Замена и ремонт бракованной продукции или дефектных частей продукции являются единственным и исключительным средством возмещения для покупателя.

Все гарантии и средства возмещения имеют силу только при условии соблюдения Покупателем правил по погрузке/разгрузке, хранению и монтажу, правильной эксплуатации и надлежащего обслуживания продукции компании Heat Plus, а также при условии, что продукция не подвергалась механическому воздействию, модификациям, не правильной или не надлежащей эксплуатации.

ВНИМАНИЕ! Гарантийный талон действителен только вместе с документами, подтверждающими покупку и содержащими дату покупки! Гарантия осуществляется только при наличии заполненной схемы монтажа, произведенного квалифицированным электромонтажником.

По всем вопросам гарантийного обслуживания изделий HEAT PLUS обращайтесь к Вашему местному продавцу.

Смотрите также:

10 ошибок при монтаже плёночного тёплого пола

1. Углубление для клемм в полу

Практически все забывают сделать углубление в черновом полу. Именно в полу, а не в мягкой подложке. Толщины подложки 100% не хватит для скрытия клеммы. А если клемму не утопить ниже чистового покрытия – постепенное давление сначала оголит ее от изолирующей мастики, а затем скорее всего, перекусит медную шину. В лучшем случае полоса инфракрасной пленки просто перестанет работать, в худшем при плохом контакте клеммы с шиной – сильно возрастет сопротивление и это место будет очень сильно и быстро нагреваться, что может привести к повреждению конечного покрытия. Обязательно делайте углубления в черновом полу для клемм и датчика температуры. Его тоже необходимо спрятать, чтобы не раздавить.

2. Всегда лучше паять

Несмотря на то что самым распространенным способом монтажа пленочного теплого пола являются медные клеммы и люверсы – самым надежным считается пайка медного провода непосредственно к медной шине. На самом деле и медными зажимами можно надежно обжать пленочный тёплый пол, но вот грамотно смонтировать всю систему дальше почему-то многие забывают. Пайка имеет большую площадь соприкосновения и меньшую толщину, поэтому даже, если вы где-то неправильно смонтируете плёночный теплый пол, шанс, что пленка выйдет из строя намного меньше.

3. Монтаж проводов в подложке

Почти все наши клиенты уверены, что прорезать теплоотражающую 3мм тровую подложку и уложить в прорезь провода – этого достаточно. Абсолютно не верно и очень опасно. Монтажные провода, а это как правило ПуГВ (Провод установочный гибкий винил хлоридный) имеет 1 слой не очень толстой изоляции. И давящее на него напольное покрытие, а оно поверьте мне давит, со временем может износить и так довольно тонкую изоляцию. Так же абсолютно категорически запрещено монтировать провода внахлест.

4. Неправильный монтаж датчика температуры

Часто к нам заходят люди и говорят, что теплый пол у них очень сильно греется. Начинаем выяснять – оказывается датчик температуры уложили на каком-то расстоянии от теплого пола. Либо под подложку. При таком монтаже терморегулятор неправильно считывает температуру, т.к. в пленочный теплый пол нагревает поверхность непосредственно там, где располагается. И тепло через ламинат не расходится ни на 1 см.

5. Использование дополнительных подложек

Редко, но все же бывает, что люди устанавливая теплый пол – сначала укладывают теплоотражающую подложку, на нее инфракрасный теплый пол и сверху еще укладывают вспененную подложку для укладки ламината. Этого делать не стоит. Вспененная подложка сверху теплого пола будет препятствовать теплообмену, а вот какой-то полезной функции она абсолютно не несет. Теплоотражающий слой выполняет также и функцию мягкой подложки под ламинат. Сверху больше укладывать ничего не надо.

6. Использование промышленной пленки

На многих сайтах и видео в интернете на схемах послойной укладки инфракрасного теплого пола указывают, что необходимо прокладывать дополнительно промышленную плотную полиэтиленовую пленку, аргументируя это тем, что она дает дополнительную гидроизоляцию. Непонятно о какой гидроизоляции идет речь. Само полотно теплого пола ламинировано толстым слоем термостойкого полиэтилена и влагу через себя не пропускает, а все соединения герметизируются специальным бутил каучуковым скотчем, который влагу так же не пропускает. Поэтому не стоит лишний раз тратить свои деньги впустую.

7. Настройка программируемого терморегулятора

Одна из самых распространенных ошибок при монтаже программируемого терморегулятора для пленочного теплого пола – то что строители, которые подключали терморегулятор, или же сам владелец – не производят первичную настройку программируемого терморегулятора после 1-го включения. А это очень Важно! Ведь, как правило, в программируемых терморегуляторах два датчика температуры (воздушный для регулирования температуры воздуха в помещении и Выносной для теплого пола) и какой датчик использовать для регулирования температуры – задается в настройках терморегулятора. С завода скорее всего включен датчик воздуха, что не подходит для регуляции температуры теплого пола. Обязательно стоит переключить в настройках на использование выносного датчика для теплого пола. Иначе Ваш пол будет работать не адекватно, сильно разогреваясь он будет пытаться прогреть весь воздух в помещении до заданной температуры.

8. Теплого пола лучше меньше чем больше

Некоторые покупатели, при спорном варианте укладки: положить чуть меньше теплого пола, тогда в каком то месте не будет прогреваться пол, или же положить чуть больше, но тогда небольшая часть теплого пола будет располагаться, например под шкафом, выбирают чаще второй. Не стоит этого делать, ведь небольшой кусочек теплого пола под шкафом может знатно потрепать Вам нервы, повредив конечное покрытия из-за перегрева. А вот недостающий необогреваемый участок (это как правило не больше 20 см) Вы бытовом использовании, вы скорее всего просто не заметите.

9. Саморегулирующаяся пленку ВЕЗДЕ закладывать нельзя

Практически все клиенты, которые приходят к нам за саморегулирующимся пленочном теплым полом уверены, что эту пленку можно раскладывать на 100% площади помещения. Так сказать от угла до угла. Делать этого не стоит, т.к. хоть пленка и саморегулирующаяся и умеет менять свое сопротивление и тепловыделение в зависимости от температуры нагрева, она при сплошном запирании все равно нагреется до +60 – +70. Да, себя она не в коем случае не расплавит, а вот повредить конечное покрытие сможет. Со временем при таком нагреве любой материал потеряет свои первоначальные свойства – ламинат рассохнется, линолеум изменит цвет и т. д.

Самрег пленка дает Вам бОльшую пожаробезопасность, но смонтировать ее все равно придется , обходя глухую мебель.

10. Теплоотражающая подложка не фольга, а лавсан

Часто Наши клиенты отказываются покупать теплоотражающую подложку, которую Мы предлагаем приобрести для монтажа пленного теплого пола, аргументируя это тем, что точно такая же алюминиевая подложка осталось после утепления дома, или они уже купили в строительном магазине. Мы конечно не против, зачем клиенту переплачивать за ненужный ему материал? Однако стоит обратить внимание – правильная ли у Вас подложка. Именно алюминиевую подложку использовать с пленочным теплым полом использовать строго запрещено, т.к. она проводит электрический ток. И после монтажа такой подложки как минимум вся система будет гудеть. Будет происходить процесс, называемый электро-магнитной индукцией. Простыми словами: подложка с алюминиевым токопроводящим слоем будет вибрировать, создавая низкочастотный гул. К тому же, со временем, при неправильном монтаже, гидроизоляция токоведущих соединений с пленочным теплым полом могу просто протереться и начать соприкасаться с токопроводящим слоем, создавая короткие замыкания. Поэтому, используйте всегда только теплоотражающую подложку на основе лавсанового отражателя. Выглядит как фольга, но вот ток не проводит. В составе полимерный отражающий материал.

Проверить какой у Вас теплоотражатель легко – Мегомметром или тестером протыкаете пленку в двух местах и ставите в тестере на «прозвон». Если зазвенит, значит токопроводящая и использовать нельзя. В составе полимерный отражающий материал.

На сегодня, пожалуй всё. Если у Вас есть вопросы – присылайте пожалуйста нам на почту [email protected] или пишите в VK.

Теплый пленочный и инфракрасный электрический пол

На странице собрана информация про теплый пленочный и инфракрасный электрический пол: технические характеристики, какой лучше выбрать под плитку, монтаж и установка, а также сравнение с кабельным.

Применение инновационных технологий в быту уже давно перестало кого-либо удивлять. Вот, и появление инфракрасных пленочных систем теплого пола привлекло потребителей своей новизной, а не уникальностью.

На самом деле, за этой технологией будущее, ведь она смогла совместить то, о чем мечтает каждый покупатель – доступную цену и высококачественный продукт, который можно использовать под любое напольное покрытие и в любом помещении.

Теплый пол электрический пленочный

Чтобы разобраться, что такое инфракрасные теплые полы электрические, как выбрать оптимальный вариант, нужно знать, как они устроены и в чем их преимущество перед аналогичными нагревательными системами.

В основе пленочного пола лежит карбоновая смесь, упакованная в пленку из полиэстера. Уникальность конструкции в том, что между двумя полиэстеровыми слоями расположили углеродную нано структуру, атомы химического элемента которой способствуют тому, чтобы материал вырабатывал инфракрасное излучение.

Полосы углеродного материала соединяются специальными шинами из меди, покрытыми сверху серебром. Нагрев поверхности пленки происходит в процессе прохождении тока через эти шины, вследствие чего все предметы в радиусе излучения нагреваются и отдают свое тепло помещению. При такой работе системы нет расхода энергии на обогрев помещения.

Теплый пол электрический пленочный бывает двух видов:

1. Углеродные.
2. Биметаллические.

Единственным различием принципа их работы является то, что первый вид можно применять под любые напольные покрытия, тогда как второму противопоказана керамическая плитка. Системы работают от электричества путем присоединения проводов от источника питания к проводникам, которые находятся по краям тепловых элементов.

Теплый пол электрический инфракрасный продается комплектом, в который входит термостат. Он фиксирует показатели датчиков, встроенных в пол и тем самым регулирует его нагрев. Последние модели (немного дороже и более сложные) снабжены функцией изменения температуры по заданному потребителем алгоритму.

Технические характеристики

Среди значимых технических характеристик, теплый пол электрический (пленка) имеет следующие показатели:

1. Мощность покрытия зависит от свойств пленки и колеблется от 150 до 400 Вт/м2.
2. Длина инфракрасного излучения составляет от 7 до 20 мкм.
3. Крайне низкое электромагнитное поле.
4. Это достаточно тугоплавкий материал, которому требуется нагрев до +264 градусов.

Чтобы использовать инфракрасную пленку в качестве единственного источника обогрева помещения, она должна покрывать 70% и более его площади. Он не годится для основного источника тепла в регионах с суровыми зимами. Там его рекомендуется стелить, как дополнение к центральному отоплению и включать, если в этом ест необходимость, например, авария на теплоцентрали.

Область применения и преимущества инфракрасных

Как показывает практика, этот вид напольного обогрева можно применять в любых помещениях, даже с повышенной влажностью.

Так инфракрасные пленочные полы стали стелить не только в жилых или промышленных помещениях, но и:

• в банях;
• ванных комнатах;
• бассейнах.

Особенно большим спросом пользуются эти конструкции у тех, кто проживает или держит офис в высотном доме, ведь чем выше этаж, тем могут быть холоднее трубы центрального отопления. Прелесть инфракрасных полов в том, что их не только легко монтировать, и даже своими руками, но и при необходимости снять, свернуть в рулоны и убрать.

Среди преимуществ пленочной обогревательной системы потребители отмечают следующие показатели:

1. В первую очередь происходит нагрев предметов, которые соприкасаются с полом, что способствует быстрому нагреву помещения через отдачу ими тепла.
2. Данный тип покрытия (углеродный) сочетается с любым покрытием, что позволяет фантазии потребителя поэкспериментировать с дизайном.
3. Если устанавливать теплый пол электрический инфракрасный, монтаж практически не изменит его толщины.
4. Пленку можно укладывать на любую поверхность: от пола до потолка.
5. Прогрев помещения обеспечивается без образования холодных зон и тепло распространяется равномерно по всей площади.
6. Нагревание системы практически мгновенное.
7. Это самый экономичный вид теплого пола, так как при его работе затрачивается минимум электроэнергии.
8. Его можно подключить к встроенной системе «умный дом».
9. Установка пленочного, инфракрасного, электрического теплого пола проста и не занимает много времени, так как ему не нужна стяжка, а финишное покрытие кладется непосредственно на него.

Инфракрасная пленка хороша еще и тем, что ограничений в области применения у нее нет. Полезное излучение позволяет ее устанавливать, как в детских учреждениях, так и на промышленных объектах.

Выбор по виду монтажа

Хотя эта система хорошо сочетается с разными напольными покрытиями, различные типы пленки по-разному реагируют на них:

1. Инфракрасный теплый пол под плитку (электрический) лучше выбирать стержневой и между ними обязательно нужно постелить отражающий экран, что поспособствует увеличению КПД системы, так как теплые излучения будет распространяться равномерно от пола к потолку.
2. При монтаже пленочного пола под линолеум, нужно подбирать систему с мощностью обогрева до 150 Вт/м2, иначе при более сильном нагреве покрытие поменяет цвет или может даже вспучиться.
3. Панели ламината можно стелить прямо на пленку, положив на нее предварительно специально предназначенное для этого полотно.

Для предотвращения утечки тепла под инфракрасный пол рекомендуется положить теплоизолятор.

Сравнение кабельного и пленочного

Часто потребители стоят перед дилеммой, инфракрасный или электрический теплый пол, что лучше. На самом деле, принцип их работы сильно отличается, чтобы проводить сравнение. Главная разница в том, что пленка нагревает предметы, которые отдают тепло помещению, а кабель – пол и воздух.

В остальном пользователю стоит решить, каким будет отопление — основным или дополнительным:

1. Для монтажа кабельного пола требуется стяжка, и сама установка занимает больше времени. Пленку легко уложить не только на пол и при этом ей не нужна стяжка.
2. Инфракрасный пол прогревается практически мгновенно, кабелю для этого нужно некоторое время.
3. Цена на кабельный обогрев ниже, чем на пленочный пол, но и прочность у него меньше.
4. С экономической точки зрения, кабель выгоднее, так как потребляет меньше энергии, при условии, что используется в качестве основного обогрева.
5. В случае отключения электричества пленочный пол остывает так же быстро, как и нагревается. Кабель нагревает стяжку и напольное покрытие, поэтому тепло держится еще долгое время в отсутствии света.

Чтобы установить теплые полы электрические пленочные своими руками, нужно иметь элементарные познания в электричестве, так как именно подключение системы к источнику энергии – это самый сложный момент в процессе.

Кабельный теплый пол требует дополнительных затрат времени и денег на выполнение стяжки, но зато его подключение осуществляется проще.

Как показывает практика, если нет навыков по укладке теплого пола, лучше предоставить мастерам возможность хорошо сделать свою работу, чем получить систему обогрева, которая тратит много энергии, отдавая мало тепла.

ThermoSoft в системе подогрева пола под плиткой, 240 В, 60 кв. Футов, 3 фута x 20 футов, система теплого пола из плитки, система водяного теплого пола –

ThermoFloor – это подогреваемый, изолирующий и шумоподавляющий мат 3-в-1 с подогревом, предназначенный для быстрой и легкой укладки без использования цемента под плавающий или клееный ламинат, паркетные и деревянные полы.

ThermoFloor производится в США с использованием самой безопасной и передовой технологии обогрева FiberThermics.Подобно волоконной оптике, проводящей свет через волокна, FiberThermics проводит электричество через саморегулирующиеся волокна для создания максимально безопасного и полезного тепла, которое можно спокойно укладывать прямо под горючим ламинатом и деревянными полами. Он не только согревает пол, но и его цельная подстилка премиум-класса изолирует холодный черный пол (значение R = 0,5).

Более того, класс изоляции ThermoFloor от ударного воздействия поля (FIIC) 60 превышает стандарт 50 Международного строительного кодекса для изоляции шума полов в кондоминиумах и многоэтажных зданиях.

ThermoFloor обеспечивает разделительную мембрану при укладке плитки и других цементных полов для предотвращения трещин на линиях затирки. Он заменяет обычные подкладки и устанавливается без цемента! ThermoFloor идеально подходит для нового строительства или при реконструкции, чтобы сделать любую комнату в доме уютнее и комфортнее. Используйте ThermoFloor для обогрева или дополнения любой комнаты, пристройки или подвала. Установить теплый пол проще простого.

Выберите размеры матов ThermoFloor, которые лучше всего подходят для вашего напольного покрытия.Просто раскатайте нагревательный мат ThermoFloor, заклейте швы изолентой, подсоедините провода к термостату (приобретается отдельно) и уложите пол. Соблюдайте отдельные инструкции для клееных и плиточных полов. Не требуются понижающие трансформаторы, монтажные соединения на месте или специальные инструменты.

ThermoSoft в системе подогрева пола под плиткой, 240 В, 36 кв. Футов, 3 фута x 12 футов, система плиточного подогрева пола, система водяного теплого пола –

ThermoFloor – это подогреваемый, изолирующий и шумоподавляющий мат 3-в-1 с подогревом, предназначенный для быстрой и легкой укладки без использования цемента под плавающий или клееный ламинат, паркетные и деревянные полы.

ThermoFloor производится в США с использованием самой безопасной и передовой технологии обогрева FiberThermics. Подобно волоконной оптике, проводящей свет через волокна, FiberThermics проводит электричество через саморегулирующиеся волокна для создания максимально безопасного и полезного тепла, которое можно спокойно укладывать прямо под горючим ламинатом и деревянными полами. Он не только согревает пол, но и его цельная подстилка премиум-класса изолирует холодный черный пол (значение R = 0.5).

Более того, класс изоляции ThermoFloor от ударного воздействия поля (FIIC) 60 превышает стандарт 50 Международного строительного кодекса для изоляции шума полов в кондоминиумах и многоэтажных зданиях.

ThermoFloor обеспечивает разделительную мембрану при укладке плитки и других цементных полов для предотвращения трещин на линиях затирки. Он заменяет обычные подкладки и устанавливается без цемента! ThermoFloor идеально подходит для нового строительства или при реконструкции, чтобы сделать любую комнату в доме уютнее и комфортнее.Используйте ThermoFloor для обогрева или дополнения любой комнаты, пристройки или подвала. Установить теплый пол проще простого.

Выберите размеры матов ThermoFloor, которые лучше всего подходят для вашего напольного покрытия. Просто раскатайте нагревательный мат ThermoFloor, заклейте швы изолентой, подсоедините провода к термостату (приобретается отдельно) и уложите пол. Соблюдайте отдельные инструкции для клееных и плиточных полов. Не требуются понижающие трансформаторы, монтажные соединения на месте или специальные инструменты.

Как лучистое тепло влияет на резиновое покрытие пола? Mat & Roll

Rubber имеет репутацию очень чувствительной к сжатию и расширению под действием температурного потока, что поднимает важный вопрос для тех, кто использует систему лучистого тепла и рассматривает резиновый пол в спортзале: каковы эффекты лучистого тепла на резиновом полу ? Тем, кто интересуется подогревом пола с помощью резиновых ковриков, сначала важно немного понять и то, и другое.

Что такое излучающий пол с подогревом

Излучающий пол с подогревом, также известный как «теплый пол», передает тепловую энергию от пола непосредственно к объектам в комнате.Многие люди предпочитают лучистое тепло другим типам систем отопления, потому что они могут быть более энергоэффективными, поскольку тепловая энергия не теряется через системы воздуховодов. Кроме того, предметы сохраняют тепло дольше, чем воздух, поэтому лучистое тепло пола может работать при более низкой температуре для поддержания тепла. Люди, страдающие аллергией, также считают, что лучистые полы с подогревом являются идеальным решением, поскольку они не распространяют аллергены по воздуху.

Различные типы лучистого тепла

Есть три различных типа лучистого тепла для пола.Полы с воздушным подогревом являются наименее распространенными, потому что воздух не может удерживать большое количество тепла, что делает их не очень рентабельными в домах (при этом стоимость и эффективность всех систем отопления зависит от многих факторов, включая размер комнаты, удаленность помещения, трудозатраты и тип установки).

Электрическое лучистое тепло использует электричество и нагревательные змеевики, часто внутри теплопроводных пластиковых матов, для отвода тепла через пол. Этот тип системы более эффективен с большой массой, такой как бетон, которая может удерживать тепло в течение более длительных периодов времени. Наконец, водяные (жидкие) излучающие полы, как правило, являются наиболее популярными и экономичными. Такие системы перекачивают теплую воду из бойлера по трубам в полу.

Эффект лучистого тепла на резиновом полу

Резиновый пол – очень популярный вариант напольного покрытия для всех видов помещений. Владельцы домашнего спортзала часто выбирают резиновый пол для спортзала из-за его прочности и прочности. Резиновые полы отлично подходят для использования в мастерских, помещениях для домашних животных, конюшнях и сараях, детских площадках и многом другом.

Итак, каково влияние лучистого тепла на резиновые полы? Можно ли использовать резиновое покрытие даже поверх теплого пола?

Короткий ответ – да, но обычно не рекомендуется в качестве лучшего варианта.Более подробный ответ на этот вопрос заключается в том, что он полностью зависит как от системы отопления, так и от резинового пола в спортзале или другого резинового покрытия, и есть несколько вещей, которых следует опасаться.

Расширение и сжатие

Поскольку резина может расширяться и сжиматься в зависимости от температуры, прямое тепло от системы обогрева пола может воздействовать на резиновый пол. При этом существуют определенные резиновые изделия, способные выдерживать изменения температуры без значительного изменения размера.Например, вулканизированная резина не так подвержена расширению и сжатию. Акклиматизация перед укладкой поможет обеспечить более длительную укладку резинового пола.

Запах

Кроме того, некоторые резиновые изделия могут выделять химический запах при нагревании, поэтому запах – это еще один фактор, которого следует опасаться при выборе резинового покрытия для защиты от излучаемого тепла пола.

Теплопроводность

Резина обычно является отличным теплоизолятором, но не лучшим проводником тепла. Это означает, что тепловая энергия не проходит через резину очень быстро, поэтому резиновому полу в спортзале может потребоваться некоторое время, чтобы нагреться и отдать тепло другим объектам в комнате.

Другие варианты

Есть те, кто не рекомендует рисковать тепловым воздействием на резиновые полы. Вместо этого наиболее популярным и распространенным вариантом лучистого тепла является керамогранит, керамическая плитка и каменная плитка. Твердая плитка как проводит, так и удерживает тепло лучше, чем почти любой другой материал, поэтому она является самым безопасным и лучшим вариантом для укладки на лучистое тепло.

В целом, обязательно обсудите свои варианты со специалистом по лучистому теплу или с человеком, устанавливающим вашу систему напольного покрытия. Некоторые этажи больше подходят для использования одной или нескольких из трех систем лучистого обогрева пола, поэтому убедитесь, что у вас есть четкое представление о своей системе.

Затем при поиске резиновых напольных покрытий обязательно обсудите свои варианты со специалистом по напольным покрытиям Greatmats. Они могут помочь вам определить, какие тепловые эффекты могут возникать на резиновом полу. В конечном итоге лидеры отрасли напольных покрытий Greatmats помогут вам определить, подходит ли резиновый пол в спортзале или другой тип резинового покрытия для вас и вашей системы излучающего тепла.

Для получения дополнительной информации по этой теме, пожалуйста, просмотрите нашу страницу продукта «Резиновые напольные покрытия».

Круглый стол производителей: Системы электрического лучистого отопления | 2018-09-05

Когда большинство потребителей думают об электрических системах лучистого обогрева полов, часто приходит на ум теплее холодный кафельный или каменный пол.Однако по мере развития технологий этих систем все большее количество напольных покрытий может выдерживать тепло, включая твердую древесину, LVT, ламинат и даже ковер, если это необходимо. Мы поговорили с рядом отраслевых экспертов об установке этих систем на различных основаниях и под разными типами полов, а также о том, какие расчеты необходимо провести относительно теплового сопротивления пола.

В рамках этого круглого стола мы поговорили с: Шоном Геролиматосом, директором по исследованиям и разработкам Schluter Systems; Джулия Биллен, владелица и президент компании WarmlyYours Radiant Heating; Карен Дханота, специалист по маркетингу и коммуникациям M-D Pro; Трейси Холл из SunTouch, национальный менеджер по продажам, и Тара Сипика, специалист по маркетингу; Моника Иргенс, президент Electro Plastics / STEP Warmfloor; Уолли Ло, менеджер по продукту Nuheat; Майк Микалицци, старший директор по техническому обслуживанию Custom Building Products; Артур Минти, старший директор по техническим услугам Laticrete; Дина Саммерс, координатор по маркетингу MP Global Products; и Регис Верлифде, генеральный директор Warmup.

В: Как способы укладки различаются в зависимости от типа напольного покрытия?

Billen: «Тип напольного покрытия, используемого в проекте, является одним из наиболее важных факторов, от которого зависит не только, какой тип системы электрического подогрева пола будет использоваться в проекте, но и как она будет установлена.

«Например, чаще всего поверхность пола с подогревом – это плитка, и для правильной работы системы лучистого отопления под этим покрытием нагревательный элемент должен быть заделан под поверхностью плитки в тонкозастывающем или самовыравнивающемся цементе.

«По сути, это превращает всю встроенную конструкцию в одну сплошную нагретую поверхность, которая обеспечивает равномерное нагревание. Кроме того, нагревательный кабель может быть соединен с разделительной мембраной, которая защитит пол от фундаментальных движений и обеспечит некоторую степень изоляции трещин.

«Встраивание нагревательных элементов в самовыравниватель также важно для тонких, податливых полов, таких как LVT, поскольку плоская поверхность, обеспечиваемая самовыравнивателем, гарантирует, что материал пола не прилегает к кабелю из-за тепла.

«Лучший способ утеплить паркетные полы, прибитые гвоздями, – это заделать кабель подогрева пола, который устанавливается с фиксирующими планками – пластиковыми полосками, которые можно обрезать так, чтобы они помещались между шпалами. Таким образом, вы сможете поддерживать правильное расстояние между нагревательными элементами.

«Для плавающих полов – обычно деревянных или ламинатных покрытий – рекомендуется использовать бесклеевой нагревательный элемент, который не нужно встраивать. Эти изделия обычно очень тонкие, их можно размещать непосредственно между подкладкой и напольным покрытием, и они имеют меньшую мощность, чем встроенные нагревательные элементы.”

Verliefde: «Способы укладки практически одинаковы для всего, кроме прибитой твердой древесины. В случае плитки мы рекомендуем систему «кабель на сетке» или более популярные системы «кабель на мембране». Затем вы разбавляете набор и наносите плитку прямо на него.

«Все системы Warmup одобрены для встраивания в выравниватели, поэтому это позволяет устанавливать LVT и плавающие полы – даже ковролин. Хотя для ковров и ламината мы рекомендуем наши нетонкие коврики FOIL.

«В целом, нагревательный кабель, заделанный в 3/8 дюйма.выравнивателя можно покрыть практически любым напольным покрытием. Резиновые и пробковые полы не идеальны из-за отсутствия проводящих свойств, но наиболее распространенные типы полов подходят для этого.

«Когда дело доходит до прибитой древесины твердых пород, мы рекомендуем уникальное приложение, которое пользуется большой популярностью, поскольку позволяет поддерживать низкую высоту пола. Мы используем деревянные шпалы толщиной 3/8 дюйма, проходящие через комнату, между которыми мы проведем кабель. Затем вы заполняете зазоры выравнивателем, чтобы получить гладкую тепловую массу, оставляя шпалы открытыми, чтобы вы могли безопасно прибить к ним деревянный пол.»

Irgens: « Как известно, системы электрического отопления бывают разных исполнений. Наиболее распространены: кабели на рулоне, кабели, залитые в сетку или мат, тонкие пленки из дисперсии чернил и плоские полупроводниковые нагреватели с положительным температурным коэффициентом (PTC). Каждый производитель указывает разные способы укладки в зависимости от типа продукта и напольного покрытия. Некоторые системы отопления ограничены местоположением или применением и определенными типами напольных покрытий ».

Sipika: «Для всех типов полов сначала наносится раствор, чтобы покрыть нагревательный провод ровным слоем.Это может быть тонкий набор с плоскими затирками или самовыравнивающийся. В случае плитки вы должны использовать зубчатую сторону шпателя, чтобы добавить более тонкий набор, подготовив поверхность для выбранного типа плитки. Для других типов напольных покрытий, включая эластичные, ламинатные и твердые, вам потребуется гладкая поверхность ».

Зал: «Когда дело доходит до лиственных пород или ламината, мы предпочитаем ограничивать температуру в настройках. Многие производители напольных покрытий рекомендуют пределы температуры для датчика. Это также зависит от того, где в доме он устанавливается: тамбур, коридоры, кухни, ванные комнаты, подвал, ванные комнаты в подвалах и т. Д.»

Mintie: « При установке систем электрического лучистого теплого пола методы различаются в зависимости от пригодности. Например, полы из керамики, керамогранита и каменной плитки часто считаются лучшими материалами для полов с подогревом благодаря отличным свойствам теплопередачи. Между тем, более толстые каменные и мраморные полы обладают хорошей теплопроводностью, но для нагрева может потребоваться больше времени.

«Твердая древесина, ламинат и эластичная отделка могут обладать другими присущими свойствами, для которых может потребоваться немного другая система.Желаемая отделка должна быть совместимой и устойчивой к тепловым колебаниям, которые могут вызывать эти системы, чтобы не повредить напольное покрытие ».

Микалицци: «Способы установки лучистого тепла основаны на конфигурации и материалах системы отопления. Когда систему составляют только провода, они обычно закрываются самовыравнивающейся подложкой.

«Когда продукт включает сетку, удерживающую проволоку, сетку можно приклеить к бетону и фанере с помощью цементного раствора, такого как ProLite или VersaBond, и инкапсулировать с тем же продуктом, или с помощью герметизирующего состава на цементной основе или самоклеящегося материала. выравнивающий продукт.

«Если система лучистого обогрева вплетает провода в предварительно сформированный пластиковый мат, на мат можно нанести самовыравнивающийся продукт, такой как CustomTech WSF, поскольку этот продукт армирован волокном».

Gerolimatos: «Установка различных материалов для напольного покрытия может повлиять на способ укладки систем обогрева полов. В отличие от плитки, искусственная древесина твердых пород и LVT имеют максимально допустимые температуры, которые необходимо соблюдать. Этого можно добиться, варьируя расстояние между кабелями и добавляя жесткие ограничения на термостат.

«Для эластичных напольных покрытий может также потребоваться более толстое нанесение выравнивающего состава для обеспечения надлежащей поддержки при воздействии движения. Всегда читайте техническую литературу и письменные инструкции производителей утеплителей и напольных покрытий и следуйте им, стараясь устранить любые несоответствия с самими производителями ».

Саммерс: «Существуют разные технологии, которые разработаны по-разному и могут использовать больше вспомогательных материалов для установки, чем другие.Различные изделия из проволоки и кабеля обычно требуют заливки самовыравнивающейся смеси, чтобы заделать систему и сделать черновой пол ровным. Это также может быть что-то столь же сложное, как специализированный коврик, в который встроен кабель.

«Новые технологии, такие как наша система QuietWarmth, включают тонкий проводящий углеродный мат, который не требует заливки или самовыравнивания. Он имеет достаточно низкий профиль, поэтому вы можете пропустить другие вспомогательные материалы. Наш продукт позволяет укладывать напольные покрытия в тот же день.»

Dhanota: « Плитка – это изделие, которое отводит тепло и укладывается с помощью тонкого раствора. Полы из твердых пород дерева, ламината и эластичных полов – это типы полов, которые не передают тепло, поэтому следует связаться с производителями, чтобы убедиться, что они могут проходить через полы с подогревом. Чтобы положить эти материалы на электрические нагревательные кабели, вы должны иметь массу примерно 1/2 дюйма, т.е. бетон, бетонная плита или самовыравниватели, которые передают тепло от кабелей.

“Prova Flex-Heat от M-D Pro имеет конструкцию с глубоким запирающим каналом, подходящую для различных размеров нагревательных кабелей, и имеет толщину 6 мм для облегчения перехода на более высокие поверхности, такие как древесина твердых пород.Эксклюзивные системы контроля пара и напряжения сдвига обеспечивают непревзойденные преимущества по предотвращению разрушения и расцеплению ».

Lo: «Системы теплого пола Nuheat могут быть установлены под разными типами полов примерно одинаковым образом. Нанесите слой тонкого набора, затем систему теплого пола Nuheat; добавьте еще один слой тонкого набора, а затем уложите желаемый пол сверху ».

Q: Будут ли эти системы работать как на бетонных, так и на фанерных основаниях?

Биллен: «Системы электрического подогрева пола можно устанавливать как на фанерные, так и на бетонные основания, но установка будет отличаться. При установке системы электрического лучистого отопления на бетонный черновой пол всегда рекомендуется использовать изолирующую подкладку с высоким значением R-value [Примечание редактора: R-значение является мерой теплового сопротивления продукта]. Это помогает предотвратить «теплоотвод» (или потерю тепла) на черный пол и значительно повышает энергоэффективность системы. Изоляционное покрытие также можно использовать с фанерным черновым полом, если он находится над плохо изолированной областью, например, гаражом.

«Еще одно соображение, о котором следует помнить подрядчикам: если они закладывают систему отопления в тонкослойный или самовыравнивающийся цемент, они всегда должны следить за совместимостью клея с типом чернового пола.На рынке доступно огромное количество клеев, поэтому всегда полезно дважды проверить, подходит ли продукт, который вы используете, для вашего проекта ».

Verliefde: «Все системы, представленные на рынке, подходят для обычных черновых полов, таких как 3/4 дюйма, OSB и плиты на уровне грунта. Основным фактором для подрядчиков является потеря тепла на черновой пол.

«Существует заблуждение, что жар поднимается. Тепло распространяется во всех направлениях – поднимается горячий воздух. Это означает, что пол с подогревом на плите будет значительно менее эффективным, чем на более теплоизоляционной фанерной основе.Согласно нашим испытаниям, потери тепла на фанере составляют около 25%, а на плитах они могут достигать 65%. Именно здесь изоляция становится частью обсуждения, или расстояние между кабелями и выход, так что конечные результаты соответствуют ожиданиям потребителя.

«Как правило, поверх плит мы рекомендуем изоляцию. Чтобы система нагрелась до 80ºF на цокольной плите без теплоизоляции, потребуется от трех до четырех часов. Вы также можете уменьшить расстояние между кабелями, и некоторые системы допускают для этого более высокую мощность ».

Mintie: «Большинство систем лучистого отопления достаточно универсальны, чтобы их можно было устанавливать как на фанерные, так и на бетонные основания. Тем не менее, при установке на бетонных поверхностях, расположенных на одном уровне или ниже, необходимо принять дополнительные меры, чтобы предотвратить теплоотвод или потерю тепла через бетонную плиту. Если происходит теплоотвод или потеря тепла, тепло может не передаваться должным образом или эффективно.

«Как правило, подкладочная плита с изоляционными свойствами, такая как Laticrete Hydro Ban Board, может быть размещена поверх бетонной плиты, чтобы помочь и предотвратить теплоотвод или потерю тепла. Для фанерных оснований установщики должны соответствовать требованиям Совета Северной Америки по плитке (TCNA) при укладке керамической, фарфоровой плитки или плитки из габаритного камня на системы полов с подогревом.»

Irgens: « Большинство систем электрического отопления могут работать на фанере или бетоне. Важно иметь теплоизоляцию под системой отопления, чтобы направлять тепло в нужном направлении, иначе тепло будет распространяться во всех направлениях ».

Lo: «Системы обогрева полов Nuheat можно устанавливать на фанеру, цементную плиту и бетонные основания. При установке бетонной плиты на грунтовке рекомендуется использовать теплоизоляционный материал (пробка, синтетические мембраны и т. Д.).) на бетонную плиту перед установкой любой системы теплого пола. Это гарантирует, что тепло, производимое системой подогрева пола, будет излучаться вверх к поверхности пола, а не нагревать бетон внизу ».

Gerolimatos: «Электрические системы обогрева полов можно устанавливать как на фанерные, так и на бетонные основания. Относительно самого напольного покрытия могут быть разные требования к конструкции сборки и укладки в зависимости от основания. То же самое и с характеристиками утепления пола.

«Бетонные основания поглощают больше тепловой энергии, чем фанера, что может увеличить время прогрева полов, особенно когда под бетоном нет изоляционного слоя. Варианты решения этой проблемы включают установку нагревательных кабелей на более близком расстоянии для увеличения выхода энергии или установку теплового разъединителя перед установкой нагревательного кабеля для уменьшения потерь тепла в подложку.

“Schluter Ditra-Heat-Duo обеспечивает более быстрое время прогрева и снижает передачу ударного шума через конструкции пола и потолка.Система имеет встроенный терморазрыв в виде более толстого склеивающего флиса, который снижает начальную скорость потери тепла в основание (особенно бетон) и улучшает время реакции на нагрев пола во время повышения температуры при стандартном расстоянии между кабелями ».

Hall: «Для бетона (плита на уровне) мы рекомендуем продукт теплоизоляции (а не только продукт термического разрыва) с R-значением 1. Мы также можем рекомендовать мощность 15 Вт на кв. Фут. по сравнению с отраслевым стандартом 12 Вт на кв.футов. Фанера не обладает такой теплопроводностью и может достигать 12 Вт на кв. фут ».

Sipika: «Для облицовки плиткой или камнем, где движение основания или воздействие воды является проблемой, в качестве основы должна использоваться разделительная мембрана HeatMatrix с установленной в каналах WarmWire. Этот процесс одинаков как для фанеры, так и для бетонных оснований.

«Если контроль влажности и предотвращение трещин не важны, обычно выбирается WarmWire с CableStrap или TapeMat.Двусторонний скотч можно использовать для крепления CableStrap как к бетонным, так и к фанерным поверхностям. В случае фанеры CableStrap можно также установить с помощью винтов ».

Micalizzi: «Бетон может проявлять чрезмерную влажность, поэтому его следует протестировать в соответствии с методами ASTM или оценить, поместив прозрачный квадратный лист полиэтилена размером 24 дюйма, обмотанный изолентой, и через 24 часа проверить на предмет конденсации. В зависимости от готового напольного покрытия может потребоваться специальная обработка с использованием CustomTech MVC.

«Для облицовки плиткой может потребоваться мембрана для изоляции трещин или гидроизоляции, чтобы защитить плитку от движения или удерживать воду. Поверх пола с деревянным каркасом можно разместить мембрану, такую ​​как Custom EasyMat, перед системой отопления, чтобы она служила теплоизоляцией от прохладного подвала ».

Саммерс: «Несмотря на то, что вы можете установить систему лучистого отопления как на фанерный, так и на бетонный черновой пол, каждый черновой пол имеет свои особенности и требования кодов. В конечном счете, вы должны следовать всем рекомендациям кодов для подготовки чернового пола, которые указывают желаемые материалы для напольного покрытия.

«Для бетонных конструкций важна защита от влаги, а также понимание ограничений продукта в бетонных средах. Для деревянных черновых полов, особенно при использовании плитки, убедитесь, что черновой пол соответствует рекомендациям TCNA, чтобы перед установкой системы был устойчивый черновой пол ».

Дханота: «Да, системы электрического лучистого отопления можно устанавливать как на фанерные, так и на бетонные основания. Подрядчики должны помнить, что в любом случае основание должно быть чистым, ровным, сухим и структурно прочным.”

В: Должны ли подрядчики понимать R-ценность материала напольного покрытия перед его укладкой на тепловое излучение?

Billen: «Поскольку система лучистого отопления находится ниже напольного покрытия, R-значение этого напольного покрытия, конечно, будет иметь некоторое влияние на то, насколько эффективно тепло может излучаться вверх в комнату. Чем выше значение R, тем меньше тепла проводит напольное покрытие.

«Однако современные электрические системы теплого пола смогут обогревать подавляющее большинство имеющихся в продаже напольных покрытий.Хорошее практическое правило заключается в том, что если коэффициент сопротивления материала напольного покрытия меньше 1, это не должно создавать каких-либо серьезных проблем для правильно установленной системы подогрева пола. Коэффициент R напольного покрытия должен быть предоставлен производителем и обычно устанавливается национальной лабораторией ».

Verliefde: «Типичное испытание UL проводится при значении R, равном 1. Наиболее распространенные типы полов не соответствуют этому, поскольку они действуют как проводники, особенно плитка. Даже традиционные 3/8 дюйма.дерево не встречает этого. Таким образом, существует очень мало типов полов, которые вредны для электрического теплого пола.

«Обычно мы предостерегаем от толстого берберского ковра более 1 дюйма и пробковых полов, но все остальное в порядке. Тем более что кабельная система обычно заделывается тонким слоем тонкого набора или выравнивателя. Таким образом, в конце концов, тепло будет излучаться через все материалы, но некоторые из них, очевидно, более эффективны, чем другие, излучают тепло в комнату.

Некоторые варианты напольных покрытий имеют тег R-value, но это не должно вызывать беспокойства, пока вы не попадете в необычные ситуации. Итак, я считаю, что в 99% случаев подрядчик не столкнется с ситуацией, когда напольное покрытие не будет подходить для полов с подогревом. Некоторые лучше других? да. И для этого мы рекомендуем позвонить нам ».

Irgens: «Значения R указывают только на изоляционные свойства продукта. Для подогрева пола температура на поверхности не должна превышать 85 ° F, что является безопасной температурой для большинства материалов.Если к лучистому полу применяется более высокое тепловое сопротивление, компенсируйте это, разместив изоляцию с более высоким значением R под нагревательными элементами в соотношении 4: 1 ».

Lo: «Почти все эластичные напольные покрытия можно укладывать поверх лучистого тепла. Чем ниже значение R, тем быстрее нагревается напольное покрытие. В общем, мы рекомендуем, чтобы коэффициент R напольного покрытия составлял R-1 или меньше для эффективной работы систем лучистого отопления. Уточните у производителя напольного покрытия, подходит ли оно для установки над системами лучистого отопления.»

Mintie: « Большинство систем электрического обогрева и обогрева могут прогнозировать свою тепловую мощность. Бетон обычно имеет значение R от 0,002 до 0,005 на каждый дюйм толщины, в зависимости от конструкции смеси. Эти расчеты должны быть выполнены инженером проекта, чтобы определить точную цифру ».

Gerolimatos: «Обычной практикой для определения R-значения является использование стандартного метода испытаний ASTM C518 для устойчивых свойств теплопередачи с помощью прибора для измерения теплового потока.Проще говоря, измеритель теплового потока имеет горячую и холодную стороны для обеспечения теплового потока через испытуемый образец. Значение R рассчитывается на основе измеренной скорости теплопередачи.

«У разных материалов напольного покрытия разные значения R. Например, плитка имеет самое низкое термическое сопротивление среди напольных покрытий в целом, что делает ее идеальной для обогрева полов. Деревянные полы, как правило, обладают более высоким термическим сопротивлением, но все же могут успешно использоваться для обогрева полов.Ковролин, как правило, имеет самое высокое тепловое сопротивление среди напольных покрытий и обычно не используется для обогрева полов ».

Sipika: «R-коэффициент напольного покрытия, установленного поверх лучистого отопления, напрямую влияет на количество тепла, ощущаемого на поверхности. Если тепло не может излучаться от системы из-за покрытий с высоким значением R, это также может привести к повреждению провода. Комбинированное значение R всех добавленных слоев необходимо учитывать при оценке типа напольного покрытия для использования по сравнению с электрическими излучателями.

«Ряд веб-сайтов публикует типичные значения R для напольных покрытий, в том числе Radiant Professionals Alliance (radiantprofessionalsalliance.org)».

Нагревательная пленка под стяжку и плитку

Однако следует помнить, что слишком высокая температура также отрицательно сказывается на работе самой стяжки, вызывая большую усадку и релаксацию материала.

Слишком высокая температура пола вызывает дискомфорт при использовании.

Температура пола в системе теплого пола не должна превышать следующие значения:

– 28 ⁰ C в таких комнатах, как гостиная, кухня, комнаты, коридор

– 34 ⁰ C в санитарных помещениях, таких как ванная и туалет.

Меньшее покрытие нагревательной пленки допускается в зданиях с очень хорошей теплоизоляцией, где потребность в тепле низкая, а нагревательные пленки, используемые под стяжкой, имеют малую мощность, например 80 Вт / м2. Тем не менее, мы рекомендуем устанавливать нагревательную пленку по всей поверхности помещения, даже в зданиях с очень низким потреблением тепла, потому что ровная поверхность нагрева более удобна в использовании. По равномерно теплому полу ходить приятнее и комфортнее. В случае неравномерного покрытия нагревательной пленкой могут быть места, где мы будем чувствовать дискомфорт при ходьбе из-за разницы температур пола.Кроме того, равномерное покрытие нагревательной пленки в полах с подогревом вызывает

ТИП СТЯЖКИ, ИСПОЛЬЗУЕМЫЙ ДЛЯ ИНФРАКРАСНОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Важным элементом теплого пола является выбор подходящей стяжки, которая будет действовать как проводник тепла, обеспечивая надлежащее и постоянное взаимодействие с нагревательной пленкой и структурную функцию соответствующей прочности.

В жилищном строительстве наиболее популярными стяжками для теплых полов являются ангидритные стяжки и цементные стяжки .

Ангидритные стяжки из-за очень хороших параметров электропроводности больше подходят для теплых полов, чем цементные стяжки.

Ангидритная стяжка – это самовыравнивающаяся жидкая смесь, не требующая расширения даже на очень больших поверхностях. Преимущество ангидритной стяжки перед цементной – лучшие параметры теплопроводности и самовыравнивающиеся свойства, что облегчает и ускоряет дальнейшие отделочные работы.Процесс изготовления ангидридной стяжки короче цементной стяжки и сама стяжка делается точнее

Недостатком ангидритной стяжки является способность впитывать воду, означает, что в помещениях с повышенной влажностью, таких как ванная, ангидритная стяжка должна быть тщательно изолирована от влаги с использованием качественных материалов.

При укладке нагревательной пленки под стяжку во влажных помещениях, например, в ванной комнате, мы рекомендуем делать традиционную цементную стяжку, в других сухих помещениях – ангидритную стяжку.

ОТОПЛЕНИЕ СКЛАДСКИХ И ПРОИЗВОДСТВЕННЫХ ЗАЛОВ

Благодаря очень большой активной поверхности нагрева пленки и широкому диапазону мощности нагрева пленки мы можем спроектировать и изготовить систему теплого пола в складских и производственных цехах. Конструкция нагревательной пленки позволяет выполнять теплый пол на основе промышленных или традиционных стяжек без риска затопления или разгерметизации системы отопления из-за чрезмерной нагрузки стяжки на нагревательный элемент.По сравнению с нагревательными кабелями, которые нагреваются с малым поперечным сечением и более высокой температурой, нагревательная пленка является низкотемпературной и нагревает всю поверхность стяжки равномерно . Большая поверхность нагрева пленки ускоряет процесс нагрева стяжки и обеспечивает равномерное распределение температуры стяжки в поперечном сечении.

Промышленные стяжки и традиционные цементные стяжки обладают большой теплоемкостью, а это означает, что нагревательная пленка под стяжкой работает в накопительной системе.Накопительная система отопления с нагревательной пленкой позволяет использовать электроэнергию на дешевле по второму тарифу, что снижает эксплуатационные расходы на . Энергия, произведенная и сохраненная в стяжке во время ночной работы системы отопления по более дешевому тарифу на электроэнергию II, доставляется позже в течение дня.

Нагревательная пленка под стяжкой не требует обслуживания , как в случае с традиционными системами водяного отопления. На нагревательные пленки распространяется долгосрочная гарантия, которая обеспечивает безотказную работу системы отопления на долгие годы.

КАК УСТАНОВИТЬ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ ПОД СТЯЖКОЙ

Базовая система теплых полов с инфракрасной нагревательной пленкой под стяжкой состоит из нагревательной пленки, пенополистирола, пароизоляционной пленки, соединителей нагревательной пленки, самовулканизирующейся ленты, электрических кабелей, сетки из нержавеющей стали Heat Decor, ангидритной или цементной стяжки и термостат для управления отоплением.

Мы различаем два типа монтажа нагревательной пленки под стяжку.

1. Монтаж нагревательной пленки в сухих помещениях.
2. Установка нагревательной пленки во влажных помещениях.

Сухие помещения будут состоять из таких помещений, как гостиная, спальня, офисные помещения, коридоры и другие помещения, в которых нет влаги. Монтаж нагревательной пленки в помещениях с повышенной влажностью – это в основном ванные комнаты, туалеты, кухни и другие помещения, где может быть влажность.

1. Монтаж нагревательной пленки под стяжку – сухие помещения.

Способ установки нагревательной пленки под стяжку в сухом помещении вместе с основными материалами для монтажа представлен на многослойной схеме.

Установка перекрытия перекрытия | | Теплый пол своими руками

Устройство балок перекрытия

Установка перекрытия на перекрытиях представляет некоторые уникальные проблемы, которых нет в широко открытой, более гибкой среде перекрытия при укладке на горизонтальном уровне. Однако с помощью нескольких рекомендаций эти проблемы можно легко преодолеть. Посмотрите наше видео «Установка тепловых трубок излучающего пола в балки перекрытия» и прочтите эту страницу, чтобы получить полное описание.

Установка типовой балки пола с использованием трубы PEX 7/8 дюйма, 16 дюймов по центру

Во-первых, важно помнить, что обычно компания Radiant Floor предполагает, что все трубки теплообменника, будь то 1/2 ″ PEX или 7/8 ″ PEX, питаются по медным линиям подачи и возврата 3/4 ″. Поскольку мы никогда не знаем, как далеко находится источник тепла от данной зоны, мы указываем необходимое количество трубок для заполнения только этой зоны. Другими словами, пластиковая трубка находится в теплом полу и не обязательно должна идти туда-сюда к водонагревателю или бойлеру.

Сказав это, имейте в виду, что пластиковые трубки PEX могут использоваться для ваших линий подачи и возврата, если: 1) вы заказываете дополнительные трубки и 2) в вашей ситуации имеет смысл воспользоваться гибкостью PEX.

Тем не менее, мы рекомендуем использовать медные трубки диаметром не менее 3/4 дюйма для линий подачи и возврата при питании зоны с несколькими контурами pex в и из зонного коллектора. Причина этого заключается в объеме и (потенциальном) напоре, которые создаются, когда эти линии подачи и возврата заблокированы.Например, 3/4 ″ pex (сам по себе) является (по большей части) прекрасным (в зависимости от объема зоны), НО внутренний размер 3/4 ″ pex-адаптера составляет почти 5/8 ″ (намного меньше) и, следовательно, создает сопротивление / напор. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого уменьшенным выходным объемом адаптера. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий следует увеличить до 3/4 дюйма меди, так как это уменьшит эту (потенциальную) проблему.Не стесняйтесь обращаться к техническому специалисту с любыми вопросами.

В некоторых ситуациях имеет смысл использовать трубки PEX для линий подачи и возврата. Фитинг, показанный выше (слева), позволяет установщику запускать несколько излучающих контуров без использования жесткого медного коллектора. На фотографии справа показано сверло с самоподводом, рекомендованное для сверления отверстия диаметром 1 1/2 дюйма в балках.

Примером этого может быть установка в геодезическом куполе или другом сооружении нестандартной формы.Пластиковая трубка могла бы легко соответствовать радиусу конструкции, как бы следовать изгибу и могла бы значительно упростить доставку линий подачи и возврата из точки A в точку B. Другие примеры были бы узкими, труднодоступными, загроможденными , стесненные полости балки или любое другое место, где проложить жесткие медные трубы будет очень сложно. Многие используют «гибридный» метод. Это комбинация медных и пластиковых линий подачи и возврата. Наши латунные переходники позволяют переходить с меди на пластик и обратно так часто, как это необходимо.

Например, вы можете начать линию подачи от циркуляционного насоса с медью 3/4 дюйма, легко пробежать двадцать футов, а затем столкнуться с препятствием, которое вы предпочитаете обходить змейкой. Используя латунный переходник, вы превращаетесь в пластик, продвигаетесь вверх, вниз, вокруг и через…. Достигаете зоны, а затем конвертируете обратно в медь. Поскольку латунные переходники предназначены для пайки в любой медный фитинг 3/4 дюйма, всегда легче работать в медном режиме, когда фактически находится в зоне. Это связано с тем, что для большинства зон требуется несколько ровных петель трубок.

Спуск нескольких петель НКТ в зоне

Если для зоны не требуется 400 футов или меньше труб (300 футов для 1/2 ″ PEX), зона должна быть разбита на даже несколько петель. Под четным мы подразумеваем петли, длина которых составляет примерно 10% друг от друга. Удерживая петли примерно одинаковыми, вы не дадите воде более короткий «путь наименьшего сопротивления», и тепло во всей вашей зоне будет сбалансированным.

Для большинства установок требуется несколько петель трубок в одной зоне.Если зона очень большая и требует, скажем, 1600 футов труб для адекватного покрытия всего пола, тогда этот пол будет разбит на (8) петли длиной примерно 200 футов, все питаемые общей медной подводящей линией 3/4 дюйма. Медная линия действует как коллектор, сначала наполняясь водой, а затем одновременно питая все контуры. Затем вода проходит всего 200 футов, прежде чем попасть в аналогичный медный «возвратный» коллектор диаметром 3/4 дюйма и вернуться к источнику тепла. Вот почему проще всего использовать медь для линий подачи и возврата.

Примечание: Как упоминалось выше, PEX также может использоваться для заголовков. Но ожидайте, что заплатите намного больше за фитинги (тройники PEX дорогие), и само собой разумеется, что паяные соединения предпочтительнее, когда это возможно.

Латунные переходники впаяются в медный тройник 3/4 ″ в начале каждой петли PEX. По сути, вы строите коллектор на ходу. Ваш медный коллектор поступает в зону, адаптируется к PEX в начале первого контура, изгибается вверх и вниз по «X» отсекам для балок, а затем завершается с помощью другого адаптера в медном возвратном коллекторе.Затем подающий коллектор переносится от первого медного тройника к началу контура номер два, устанавливается еще один тройник, используется другой адаптер, и процесс повторяется. На последней петле вместо тройника используется отвод 3/4 дюйма под 90 градусов.

И, чтобы продолжить вышеупомянутый пример, имейте в виду, что было бы приемлемо установить те же 1600 футов трубы, что и (4) 400-футовые петли. Это потому, что с трубкой 7/8 ″ горячая вода может пройти 400 футов, прежде чем она начнет слишком остывать, чтобы принести вам пользу.Однако, как правило, предпочтительнее запускать несколько более коротких циклов, чем меньшее количество более длинных.

Если ваша установка требует нескольких контуров трубок в одной зоне, шаровой клапан должен быть установлен на стороне подачи каждого контура. Эти клапаны пригодятся при заполнении системы и выпуске воздуха из недавно установленной трубки. Воздух в трубке может оказывать небольшое сопротивление, особенно в большой зоне, и легче продувать зону по одному контуру за раз.Кроме того, если логистика вашей ситуации требует, чтобы ваши несколько контуров имели неравномерную длину, то есть не в пределах 10% друг от друга по длине, тогда шаровые краны можно использовать для «уравновешивания» потока между контурами. Это не лучший способ сбалансировать зону, но иногда он необходим.

Точная длина петель в рамках приведенных выше рекомендаций определяется ситуацией. Компания Radiant Floor обычно поставляет 200-футовые рулоны труб для перекрытий перекрытий.Это связано с тем, что обращение с рулоном более 200 футов может стать проблемой. Но после измерения длины ваших конкретных пролетов балок вы можете определить, что идеальная длина петли для вашей установки будет, скажем, 270 футов. В этом случае вполне допустимо добавлять 70 футов к каждому 200-футовому рулону. При установке балок перекрытия используйте столько муфт, сколько вам нужно… не только для добавления к рулону, но и для облегчения работы по прокладке труб.

Продевание трубки через балки

Первое, что нужно понять на этом этапе установки, – это то, что это не работа одного человека.Многие люди звонили нам, утверждая, что установили трубки самостоятельно, и мы никогда не ставили под сомнение их честность… только их здравомыслие. Запуск нескольких 200-футовых петель из 7/8-дюймовых трубок не должен быть кошмаром, так зачем же объединять их в одну? Как и на большинстве этапов строительства, над этим проектом должны работать два человека.

«Королева балок»

Что ж, как будто чтобы доказать исключение из всех правил, Шарлин Вуд, 67 лет, из Ньюпорта, Вермонт, самостоятельно установила 7/8 ″ Pex в эти балки пола, а затем приступила к установке пластин рассеивания тепла.Конечно, мы по-прежнему рекомендуем, чтобы любая установка Pex выполнялась двумя людьми, но Шарлин является примером необычайного таланта и решимости наших многочисленных клиентов, которые делают это своими руками.

Начните с сверления балок самым простым способом. Лучше всего использовать сверло под прямым углом 1/2 ″, как и сверло с автоматической подачей. Милуоки – отличный. Используйте их размер 1 1/2 дюйма.

Просверлите отверстие на дюйм или два ниже основания чернового пола … что угодно, что позволит вам легко сверлить отверстия.Помните, вы, вероятно, будете сверлить много из них. Теперь определите, какой «образец» участка трубопровода вы хотите использовать. Бег вверх и вниз по каждому отсеку с балками отлично работает с центральными балками диаметром 16 дюймов. Но если у вас 12 дюймов по центру, вы можете попробовать метод «пропустить балку», показанный ниже и в нашем руководстве по установке. Этот метод дает трубке максимально широкий изгиб, а в качестве дополнительного бонуса линии подачи и возврата окажутся на одной стороне комнаты.

Метод пропуска балок для установки трубопровода

Схема метода пропуска балок

Этот метод позволяет делать плавные широкие повороты, пропуская все остальные балки, а затем возвращаясь через пропущенные участки в одну непрерывную петлю, что устраняет необходимость в отдельном проходе.

Если ваши балки имеют 24 дюйма по центру, проложите одну длину трубы на каждую секцию балок, затем поверните назад и повторите процесс. В итоге вы установите пол с очень высокими эксплуатационными характеристиками, с двумя отрезками труб на каждый отсек, примерно 12 дюймов по центру.

Какой бы метод ни был выбран, наилучшие результаты будут получены при использовании трубки при комнатной температуре или выше. Как и в случае со всеми пластиками, чем холоднее трубка, тем менее гибкой она будет. Тем не менее, когда два человека работают примерно в противоположных концах комнаты, трубка достаточно гибкая, чтобы ее можно было пропустить через балки на несколько футов за раз, медленно, один рабочий кормит, а другой ослабляет.

Трубка может лежать на полу между двумя установщиками. Это помогает противодействовать вращению рулона, чтобы ослабить его и помочь трубке легко развернуться с рулона. Всегда берите трубку из снаружи рулона, а не изнутри.

Затем, медленно пропуская трубку через балки, позвольте ей «собраться» под отсеком для балок перед вами. 15 или 20 футов трубки могут начать наматываться к полу, когда вы проталкиваете ее перед собой. Но не собирайте слишком много.Дайте себе ровно столько, чтобы пройти через отверстие в следующей балке, затем накормите еще немного, соберите еще немного и постепенно прокладывайте себе путь через бухты. Кормите, принимайте слабину, кормите, принимайте слабину…. Медленно и неуклонно. Таким образом, два или три человека могут пробежать сотни футов трубы за день.

Помните, что на трубах нанесена маркировка через каждые пять футов, и 200-футовый рулон можно разрезать на два отрезка по 100 футов. Итак, выясните, сколько заливов охватит 100 футов, затем начните с центра и проденьте трубку на 50 футов в каждом направлении.

Другой метод заключается в измерении длины пролетов балок и подсчете количества отсеков, необходимых для использования 200-футового. рулон. Если число равно шести, например, начните с пролета номер три и протяните 100 футов НКТ в одном направлении и 100 футов в противоположном направлении.

Наши латунные переходники тоже могут быть очень удобными. Если вы обнаружите, что вам нужно сделать очень крутой изгиб, пройти вверх, над или под каким-либо препятствием … или вам просто нужно пройти через двойные балки или толстые балки … тогда используйте переходник для кратковременного преобразования в медную трубу.В медном режиме вы можете использовать 90 или 45, чтобы легко обходить проблемные зоны. Другой адаптер переведет вас обратно на трубку PEX и вперед. В любом случае, если вы окажетесь в ситуации, когда трубка перекручивается, многократно перекручивается или просто больше не питается… отрежьте и соедините позже.

Переходник из PEX на медь для коренных изгибов

Радикальные изгибы могут быть выполнены с помощью адаптера PEX для временного преобразования в медь

Перегибы, кстати, можно исправить с помощью теплового пистолета, который почти волшебным образом вернет трубке ее первоначальную форму.Процесс сшивания дает трубке своего рода молекулярную память. Как только поврежденная трубка нагреется, изгиб постепенно исчезнет.

Если у вас нет теплового пистолета, трубку часто можно отремонтировать, используя тряпку и пару канальных замков, чтобы закруглить изгиб, а затем установить пару алюминиевых пластин рассеивания тепла по обе стороны от нее. Это обеспечит надежную фиксацию трубки вокруг места перегиба и предотвратит ее любое изгибание. Сильно изогнутые трубы, которые, по-видимому, утратили структурную целостность, должны быть отрезаны и отремонтированы с помощью муфты.

Когда все трубки PEX будут пропущены через балки, проложите медную подводящую линию до начала каждой петли и подключите адаптеры, как описано ранее. Сделайте то же самое с обратной линией. Вы обнаружите, что после установки PEX-трубок становится очевидным, как лучше всего управлять вашей подающей и обратной линиями. Кроме того, никогда не помешает промаркировать подводящий и возвратный концы трубки куском малярной ленты.

Итак, если все подводящие концы ваших петель начинаются с одной и той же стороны комнаты, просто пропустите медь туда и подключите… то же самое с обратным.Если некоторые из начал петли находятся на одном конце комнаты, а некоторые – на противоположном, то проложите главный ствол из меди 3/4 дюйма где-нибудь около середины и оттуда ответьте к трубке PEX.

Очевидно, что самый простой способ проложить медные линии подачи и возврата – по нижней части балок перекрытия, если они должны проходить перпендикулярно к отсекам балок. Если они движутся параллельно балкам, вы можете поставить их достаточно близко к черновому полу, без теплоизоляции, и использовать больше тепла для пола.

И, говоря об изоляции, если у вас нет причин для обогрева помещения на пути к зоне, все линии подачи и возврата должны быть изолированы с помощью пенопластовой изоляции. Если они проходят через неизолированное пространство для лазания или в любом другом месте, где может быть очень холодно, они также должны иметь дополнительную обертку из стекловолокна.

Начнем с ответа на самый простой вопрос. Что такое заголовок?

Коллектор – это просто тип коллектора.Если хотите, вы могли бы назвать его разложенным удлиненным коллектором, но важно различать стандартный коллектор и коллектор для использования в теплых полах, потому что они используются по-разному.

Стандартный коллектор (он же плиточный коллектор) представляет собой герметичную конфигурацию соединений подачи и возврата. Если у вас есть «3-контурный» коллектор, у вас будет коллектор с (6) общими соединениями, (3) подачей и (3) возвратом, все они собраны в плотный небольшой корпус, который может иметь ширину около 18 дюймов.

На практике одна линия подачи входит в стандартный коллектор и разделяется на три ветви. Затем жидкость протекает через (3) контуры в полу и снова возвращается в коллектор, где снова сливается в одну обратную линию и течет обратно к источнику тепла.

Этот тип коллектора хорошо работает в плоских приложениях, потому что установщик работает в широко открытой среде. Коллектор может располагаться в одном углу плиты, и все соединения могут начинаться и заканчиваться в этом одном месте, потому что, когда вы заканчиваете рулон, вы можете просто вернуться к коллектору и выполнить соединение.

С устройством перекрытия балки не все так просто. Если вы установите стандартный коллектор в одном углу комнаты, и все ваши многоконтурные соединения должны начинаться и заканчиваться в этом углу, вы вскоре обнаружите, что у вас громоздкий кластер линий подачи и возврата, идущих туда и обратно. коллектор. Это потому, что балки пола постоянно уводят вас все дальше и дальше от этого угла. В отличие от установки на плите, вы не можете просто пройти по полу с последними тридцатью футами труб и подключить их к электросети.

Вот почему удлиненный коллектор или коллектор лучше всего. Проще и чище подвести линии подачи и возврата к трубке…. вместо того, чтобы прокладывать трубы от брусьев взад и вперед к одному месту в комнате.

Пример двухконтурного заголовка

На фотографии (слева) показаны два очень простых, двухконтурных, устанавливаемых на месте разъема – сторона подачи и сторона возврата. В этом примере у установщика было достаточно места на стене подсобного помещения, поэтому он установил там коллекторы подачи и возврата.Он мог бы установить их вдоль дна балок или даже внутри самой полости балки. Все зависит от ситуации. Помните также, что кусок медной трубы 3/4 дюйма, использованный для создания коллектора, мог быть намного длиннее и мог обеспечить гораздо больше цепей.

Короче говоря, коллекторы обеспечивают высокий уровень гибкости при установке любой балки перекрытия.

Например, предположим, что весь ваш первый этаж представляет собой единую зону, и для этой зоны требуется 1200 футов труб, чтобы покрыть всю площадь.Ну, вы не можете пропустить воду через одну трубку длиной 1200 футов … .. если, конечно, вы не хотите, чтобы ледяная вода выступала на другом конце. Таким образом, необходимо разбить 1200 футов трубопровода на меньшие равные цепи. Для этого примера предположим, что вы разделили зону на (3) 400 ‘контуров (или (6) 200’ контуров, если на то пошло). Если вы представите себе медную трубу диаметром 3/4 дюйма, идущую к вашей зоне, а затем вообразите, как отрезаете ту же трубу (6) раз для питания каждого из (6) контуров, то вы только что визуализировали увеличенную версию заголовок, показанный выше.Обратная сторона устроена аналогично. Все концы ваших (6) цепей заканчиваются общим заголовком возврата. В большинстве случаев эти коллекторы устанавливаются перпендикулярно балкам перекрытия, и вы можете отстегивать их там, где это необходимо.

Три основных типа заголовков

Первый тип, мы назовем «Параллельный заголовок» . Если по какой-либо причине вы решите, что ваша ситуация лучше всего работает с заголовками «поставка» и «возврат» на одной стороне комнаты, то параллельный заголовок для вас.Обе медные трубы проходят бок о бок, и вы соединяете с подающего коллектора в начале каждого контура, и вы присоединяете к возвратному коллектору в конце каждого контура. (см. рисунок ниже)

Схема параллельного заголовка

Второй тип заголовка называется «Противоположный заголовок» . С помощью этого метода установщик монтирует коллектор поставки с одной стороны комнаты и коллектор возврата с другой. Этот метод не лучше и не хуже, чем Parallel Header.Какой метод используется, зависит строго от длины цепи, необходимой для вашей конкретной установки. Если длина ваших отсеков для балок такова, что ваши цепи естественно заканчиваются на стороне комнаты, противоположной тому, где начинаются ваши запасы, тогда используйте этот тип заголовка.

Схема противоположного коллектора

Случайный заголовок

Последний метод называется «Случайный заголовок» . Он часто используется в ситуациях, когда распространены неровные брусья балок.На ум приходит геодезический купол или, возможно, дом с множеством приспособлений и неровностей на плане. В подобных случаях вы просто решаете, какой длины должны быть ваши цепи… .. и позволяете подводящему и обратному концевикам падать, где бы они ни находились.

Схема случайного заголовка

Я дам вам реальный пример этого метода.

У вас есть первый этаж общей площадью 725 кв. Футов. Для прокладки трубок PEX 7/8 ″ с центрами 16 ″ потребуется примерно 543 футовых труб. Это даст вам (2) цепи длиной 271 фут.каждый. Вы можете взять 300-футовый рулон трубок и продеть его через балки, пока не дойдете до отметки 271 ′ на трубке (через каждые пять футов нанесены индикаторы длины, показывающие, сколько трубок было использовано). Закончите кругооборот в этой точке и начните следующий бросок в том же месте. К тому времени, когда вы достигнете отметки 271 ‘во втором броске, вы пройдете всю зону.

Конечно, альтернативным методом было бы использование 200-футового рулона и муфты. Установите весь рулон, затем добавьте 71 фут.из другого рулона. Преимущество состоит в том, что легче работать с более коротким рулоном. Если вы устанавливаете трубы осенью или зимой, а на рабочем месте холодно, 200-футовый рулон будет легче продеть через балки, чем 300-футовый рулон из-за меньшей гибкости трубы при более низких температурах.

Естественно, этот метод может быть применен к любому количеству цепей и любой длине цепи (при условии, что ваши цепи остаются ниже отметки 400 футов).

Кроме того, «Случайный заголовок» помогает не забывать об идее «баланса».Другими словами, поскольку ваши точки подачи и возврата разбросаны в некоторой степени случайным образом по отсекам балок, вы захотите перенести основные стволы как ваших коллекторов подачи, так и возвратных коллекторов в зону из некоторого относительно центрального места (см. Рисунок). Таким образом, когда вы разветвляетесь, чтобы соединить различные «начала» и «окончания» ваших линий подачи и возврата, вы сохраните «ноги» заголовка примерно одинаковой по длине.

Алюминиевые пластины рассеивания тепла

После того, как труба будет продета через балки пола, алюминиевые пластины рассеивания тепла используются для прикрепления ее к основанию чернового пола.Пластины изготовлены из чистого, термообработанного алюминия, что делает их очень пластичными, как свинцовая пленка. Они бесшумны, их легко прикрепить к черному полу, и они не только надежно удерживают трубы, но также отводят тепло и равномерно распределяют тепло по черновому полу. Вот почему очень важен тесный контакт между пластиной и трубкой. Недавние исследования Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHREA), проведенные в Университете Канзаса, пришли к выводу, что теплораспределительные пластины увеличивают передачу тепла в занимаемое пространство почти на 175%.

Покрытие радиуса

Хотя это не является строго необходимым для большинства установок, но если вы заинтересованы в покрытии каждого возможного дюйма излучающих труб диффузионными пластинами, компания Radiant Floor предлагает специальную легкую пластину из чистого алюминия треугольной формы. Эти «радиусные» пластины легко прижимаются к трубке, например:

Радиусные пластины формируются вручную и скрепляются скобами на ходу

Эта сборка перевернута, но она демонстрирует, как треугольники следуют по дуге вокруг радиуса.

Используйте пластины, чтобы прикрепить трубку PEX к основанию пола. Как правило, пластины скрепляются скобами ¼ ”. Десять или двенадцать скоб на тарелку подойдут. Кроме того, старайтесь держать пластины на расстоянии примерно 4 дюйма от любых переходников или муфт. Под ванными комнатами, Pergo и в местах с ковровым покрытием непрерывно прокладывайте пластины по трубам (конечно, не по изгибам). Под плиткой, шифером и деревом разместите пластины каждые 8 ​​дюймов ( для получения более подробной информации о лучистом тепле с деревянными полами, см. Ссылку ).

Просто имейте в виду, что непрерывная прокладка плит под любым полом улучшает общую производительность системы. Если ваша цель – максимальное рассеивание тепла и очень отзывчивый пол, то слишком много пластин не бывает.

Инфракрасное фото диффузионной пластины в действии

Установка излучающего барьера

Для всех перекрытий перекрытий требуется отражающий барьер, который направляет инфракрасный спектр тепла вверх в сторону излучающего пола.Простая алюминиевая фольга, купленная в супермаркете, подойдет, но из-за ее склонности к разрыву и проколам она непригодна для строительных целей. Для простоты установки мы рекомендуем отражающий барьер из чистого алюминия, изготовленный со встроенными поли-волокнами для защиты от разрывов. Плиты из стекловолокна или жесткого пенопласта, облицованные фольгой, также превосходны, потому что они не только отражают инфракрасное тепло, но также добавляют термическое сопротивление и способствуют распространению тепла на пол. При установке излучающего отражающего барьера всегда оставляйте не менее 1 ″ воздушного пространства между трубкой и отражающей пленкой.

При установке излучающего отражающего барьера всегда оставляйте не менее 1 ″ воздушного пространства между трубкой и отражающей пленкой.

Если теплый пол находится над неотапливаемым подвалом или подвальным помещением, необходима изоляция, чтобы изолировать теплый пол от более холодного пространства внизу.

К сожалению, стекловолокно, облицованное фольгой, часто бывает очень трудно найти, а жесткая изоляция, облицованная фольгой, очень дорога. В результате большинство людей изолируют нижнюю часть излучающей трубки следующим образом.

Опустите и установите радиационный барьер не менее чем на 1 дюйм ниже трубки, но в идеале не ниже 2 дюймов. Заполните остальную часть перекрытия балок изоляцией. Лучше всего это сделать следующим образом:

Так как рулоны излучающего барьера имеют ширину 48 дюймов, вы сэкономите много времени, зажав весь рулон в тисках или повесив его на козлы, сделав отметку 16 дюймов и разрезав весь рулон пилой или ножовкой. . Сделайте это дважды, и вы получите три предварительно нарезанных секции шириной 16 дюймов каждая.Затем просто раскатайте отражающий барьер, чтобы он соответствовал длине вашей стекловолоконной изоляции, положите его поверх стекловолокна так, чтобы блестящая поверхность была обращена к излучающей трубе, затем протолкните изоляционный и барьерный материал вверх в полость балки. Только будьте осторожны, чтобы не прижать барьер прямо к трубке. Воздушное пространство размером 1 дюйм очень важно.

При спуске вдвое больше нормального количества трубок имеет смысл

В ситуациях с «удовлетворительной» или «плохой» изоляцией может потребоваться прокладка в два раза большего количества трубок.Другими словами, в случае 7/8 ″ PEX (обычно 16 ″ по центру) вместо прокладки одной длины труб на каждый отсек балок установщик выполнит две. Цель состоит в том, чтобы в конечном итоге установить PEX на 8 дюймов по центру, но без превышения радиуса изгиба трубки.

Решение простое. Протяните трубу, как обычно… на одну длину на каждую секцию балок… затем вернитесь к началу и повторите процесс. Очевидно, вы будете просверливать второй набор отверстий диаметром 1 1/2 дюйма, довольно близко к тем, которые вы уже просверлили (или, возможно, вы будете использовать одно отверстие большего размера), а затем пропустите вторую партию трубок.Во втором прогоне вы, конечно, захотите имитировать первый прогон как можно точнее с точки зрения длины, потому что на самом деле вы не делаете ничего, кроме добавления дополнительных цепей, и все цепи должны быть близки к одинаковой длине.

При спуске второй партии трубок стремитесь к расстоянию между центрами примерно 8 дюймов, но не беспокойтесь, если вам придется пересечь первую партию трубок в некоторых местах, чтобы добиться этого. Прикрепите трубку к черному полу, как обычно, используя алюминиевые пластины рассеивания тепла.

Конечно, само собой разумеется, что улучшение изоляционных свойств конструкции обычно предпочтительнее, чем удвоение количества труб. Но иногда это просто непрактично в старых зданиях. Кроме того, даже современные, в остальном хорошо изолированные конструкции иногда требуют двойных труб в определенных зонах. Поскольку многие люди используют в своих интересах захватывающие виды, проектируя большие оконные стены и высокие соборные потолки, они создают столь же впечатляющие потери тепла в этих областях.Но, опять же, никто не предлагает нам всем жить в пещерах с высоким значением R. Просто спроектируйте излучающую систему с учетом потерь тепла в здании, и вы сможете насладиться всеми преимуществами света, простора и комфорта.

Двойной пролет 7/8 ″ PEX в 16 ″ на центральной балке пролета

Установка радиационных трубок в несущие конструкции

Иногда необходимо или желательно использовать фермы вместо стандартных балок перекрытия. Если эти фермы устанавливаются над существующим потолком, где доступ снизу невозможен, тогда трубку можно прикрепить к верхнему краю фермы, как показано на фотографии ниже.

Фермы

настолько открыты, что прокладка 7/8 ″ PEX через отсеки становится очень простой задачей.

Алюминиевые пластины рассеивания тепла проходят термообработку, чтобы сделать их очень пластичными, как свинцовая пленка. Они легко принимают любую форму и, в отличие от алюминиевых профилей, не возвращаются к своей первоначальной форме. Это делает их идеальными для многих нетрадиционных излучающих труб. В этом случае они прикрепляют трубку к верхнему краю фермы, заворачивают под нижнюю кромку, где они надежно скреплены скобами, затем изгибают верхнюю часть фермы, где они позже будут непосредственно контактировать с черным полом.

С помощью пластинчатого инструмента, предоставленного Radiant Floor Company, пластина рассеивания тепла формируется со смещением канала трубки на три дюйма от края. Это обеспечивает выступ для крепления скоб вдоль нижнего края фермы, опору для трубы и все же позволяет большей части плиты покрывать верх фермы и передавать тепло непосредственно основанию пола.

Поскольку трубы в этом типе применения, по необходимости, устанавливаются перед законченным деревянным полом, очень важно прикрепить меловые линии к черновому полу во время его укладки .Мелом отмечен точный центр фермы, так что позже, когда древесина будет прибита гвоздями, все гвозди для пола будут следовать за меловой линией и не касаться трубы.

Эти 9-дюймовые фермы изолированы от пола ниже 6-дюймовым стекловолокном, покрытым слоем светоотражающего барьера. Это гарантирует, что лучистое тепло будет проникать в недавно отремонтированную главную спальню.

Часто задаваемые вопросы о напольных покрытиях для гаражей

Когда вы покупаете гаражный пол, вы, вероятно, захотите убедиться, что он соответствует вашим задумкам.Здесь мы ответим на несколько наиболее актуальных вопросов о напольных покрытиях в гараже.

Могу ли я использовать домкрат на гаражной плитке?

Ответ здесь зависит от того, какой тип плитки у вас есть.

Наши твердые плитки, такие как Nitro Tiles, не выдерживают прямого удара автомобильного домкрата. Вместо этого мы рекомендуем использовать фанеру или листовой металл под автомобильным домкратом, чтобы равномерно распределить вес между плитками. Это предотвратит повреждение вашей гаражной плитки.

В качестве альтернативы можно использовать автомобильный домкрат непосредственно на бетоне.

С другой стороны, мягкая гаражная плитка из ПВХ одобрена для использования с домкратом. Поскольку они обладают способностью изгибаться, эти плитки не будут повреждены под весом автомобильного домкрата.

Можно ли укладывать гаражную плитку на лучистое тепло?

Эй, иногда зимы бывают холодными и гаражную плитку просто не кладут в гараж. Они действительно хороши и для других мест.

Хорошая новость: все наши напольные покрытия для гаражей можно укладывать поверх теплообменников излучающего отопления. Тем не менее, мы рекомендуем вам следовать инструкциям производителя лучистого отопления при укладке напольного покрытия поверх него.

Надежно ли напольное покрытие в гараже в условиях сильной жары или холода?

Краткий ответ – да! Все наши напольные покрытия для гаражей созданы, чтобы выдерживать экстремальные жары или холода. Фактически, мы находимся в Аризоне, где температура в наших гаражах нередко поднимается выше 120 градусов. Ой.

Наш гаражный пол был уложен как в самом жарком климате (например, у нас!), Так и в очень холодном. Ни жара, ни снег не повредят пол в гараже.

Тем не менее, пол в вашем гараже будет естественным образом расширяться и сжиматься в зависимости от температуры.

В чем разница между весом качения / вращения и статическим весом?

Подвижный вес – это вес, который движется по полу, например, когда ваш автомобиль въезжает в гараж. Между тем, статический вес относится к весу автомобиля, когда он не находится в движении. Эти нагрузки измеряются в фунтах на квадратный дюйм (PSI).

Если прокатный вес или статический вес превышают то, с чем может выдержать ваша гаражная плитка, ваш пол может быть поврежден и потребовать замены. Чтобы уменьшить вес тяжелых статических нагрузок и защитить пол, вы можете установить фанерный лист толщиной 1/2 дюйма, который поместится под вашим автомобилем.

Как снег и сток воды из автомобилей влияют на пол в гараже?

Вода и снег не повредят пол в гараже. В зависимости от того, какой у вас пол, вода будет стекать из гаража или испаряться.

Рулоны для настила полов в гаражах с наклоном позволяют воде и снегу таять и стекать из гаража. Остаточная влага испарится.

Вентилируемая гаражная плитка легко пропускает талый снег и воду через гаражную плитку, чтобы стекать и испаряться.

Гаражная плитка очень плотно сцепляется, что делает ее водонепроницаемой. В большинстве случаев вода не проникает через ваш пол , но если это произойдет, она просто испарится.Остальное будет стекать из вашего гаража как обычно.

Если в гараже не установлена ​​градация, позволяющая воде вытекать из гаража, или нет дренажа, со временем вода испарится. По сути, любая вода, оставшаяся в вашем гараже от снега или дождя, не повредит вам настил гаража.

Создает ли захваченная вода плесень и плесень под полом в гараже?

Вода редко «застревает» под полом. Если вода просочится под пол, она испарится. Наши полы в гараже устойчивы к плесени и плесени, так что это не должно вызывать беспокойства.

Если ваш гараж склонен к потоотделению или если вы устанавливаете его в подвале с повышенной влажностью, мы рекомендуем герметизировать бетон, если вы устанавливаете виниловые гаражные рулоны.

Если вы проводите укладку поверх потеющего бетона, вы можете найти белые «штуки» под полом вашего гаража.
