Соединение сшитого полиэтилена: Монтаж труб из сшитого полиэтилена своими руками: способы соединения. Как правильно самостоятельно сделать обжим и чем соединить трубы

Содержание

какие нужны инструменты и оборудования, инстркуция и технология соединения

Содержание:

  1. Общее характеристики труб из сшитого полиэтилена
  2. В чём главные преимущества и особенности?
  3. Обладают ли изделия недостатками?
  4. Об особенностях монтажа изделий из сшитого полиэтилена
  5. Какие инструменты потребуются для монтажа?
  6. Подготовка к монтажным работам
  7.  Процесс монтажа
  8. Монтаж систем разных типов
  9. Дополнительная информация о фитингах
  10. Стыкуем трубы с компрессионными фитингами
  11. После монтажа производим опрессовку коммуникаций из сшитого полиэтилена
  12. Какие ещё аспекты имеют значение для монтажа?

Коммуникации на основе сшитого полиэтилена в последнее время приобретают всё большую известность. Этот материал отличается доступными ценами, сочетающимися с высокими эксплуатационными характеристиками. У полиэтилена имеются и другие преимущества в виде:

  • Устойчивости к разрушению.
  • Способности сопротивляться химическому воздействию.
  • Сопротивляемости высоким температурам.
  • Оптимального сочетания гибкости с прочностью.

Но не смотря на все плюсы данных изделий, главным фактором в становлении надежного трубопровода, является его качественного монтаж.

Такие системы легко соберёт любой начинающий мастер, даже без специальных навыков монтажа. Надо учитывать только некоторые особенности, позволяющие повысить результативность каждого действия.

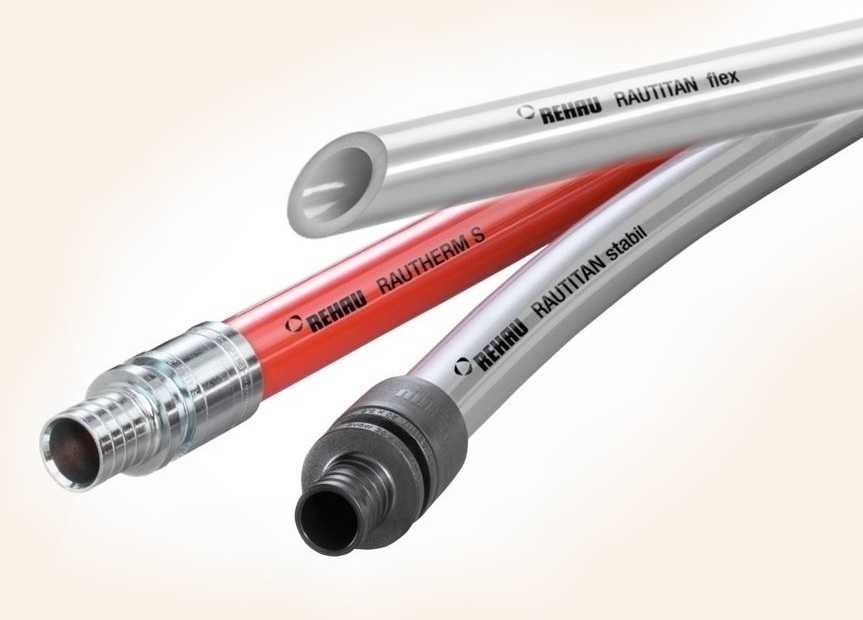

Общее характеристики труб из сшитого полиэтилена

При производстве полиэтиленовых изделий, такие компании как Бир Пекс или Рехау подвергают их специальной тепловой обработке. Что в итоге придаёт прочность готового изделия и увеличивает ее способность сопротивления к высоким температурам.

Результатом данного процесса становится образование дополнительных связей на молекулярном уровне. Сшитый полиэтилен благодаря этому меняет свои свойства в лучшую сторону. Характерно появление новых положительных качеств у материала.

В чём главные преимущества и особенности?

  1. Наличие обратной усадки. Изделия способны сопротивляться высоким показателям давления, а после его длительного воздействия они возвращаются к первоначальной форме. Другие материалы со схожими параметрами просто растягиваются спустя некоторое время и приходят в негодность окончательно.
  2. Повышенный показатель термостойкости. Такие трубы нормально работают при температурах до 120 градусов.

Трубы из сшитого полиэтилена отличаются наличием трёхмерной структуры. Это значит, что цепочки из полимеров словно сшиваются друг с другом на молекулярном уровне, с помощью тонких нитей. Что способствует появлению особых качеств, которые не свойственны другим материалам, из аналогичной группы.

Рассмотрим преимущества труб из сшитого полиэтилена.

  • Доступность цен.
  • Способность сопротивляться замерзанию.
  • Переносят высокие температуры и давления.
  • Удобный монтаж.
  • Небольшой вес.
  • Высокий показатель шумоизоляции у Бир Пекс, Рехау и других фирм. Благодаря чему само помещение защищено от посторонних звуков. Всплески давления полностью поглощаются самой системой.
  • Продолжительный срок эксплуатации вместе с высокой прочностью. О гниении и коррозии при работе с этим материалом можно забыть.
  • Экологичность. Полиэтилен не выделяет вредных веществ, даже когда его сильно нагревают.
  • Эластичность.

Их не так много, но кому-то и они покажутся существенными.

  1. Высокая проницаемость кислорода. Из-за этого иногда обостряется коррозия в других материалах, которые соседствуют с полиэтиленом. Но это легко исправить, используя специальные средства для опыления. Они способствуют снижению диффузии в окислителе.
  2. Очень слабое покрытие у антидиффузной защиты, которая располагается на внешней стороне трубы из полиэтилена. Её легко повредить, если неосторожно обращаться с материалом.
  3. Во время монтажа, необходимость в дополнительной фиксации своими руками. Это связано с отсутствием алюминиевого слоя, что характерно для аналогичных изделий.
  4. Недопустимость воздействия солнечных лучей.

Существуют так называемые европейские стандарты для подобных изделий из полиэтилена. Согласно этим стандартам, всего существует 19 типоразмеров для труб из сшитого полиэтилена. Максимально допустимая толщина стенок – 28 миллиметров, пропускной диаметр равен 250.

Об особенностях монтажа изделий из сшитого полиэтилена

Выделяют три типа методов, благодаря которым осуществляется монтаж труб из сшитого полиэтилена.

  • Электросварочные фитинги. Данный способ является мало распространенным. Потому как требует наличие профессиональных умений и оборудования. Но зато этот способ отличается эффективностью.

  • Прессовочные фитинги фирмы Бир Пекс, Рехау или Упонор. Позволяют получать цельное соединение с максимальной надёжностью. Акцент делают на восстановительных свойствах полиэтилена. Благодаря которым после прессовки материал возвращается к начальному положению. В прессовочных фитингах есть полимеры, заполняющие собой все пустоты. Что обеспечивает максимальную плотность для контакта.

  • Обжимные фитинги. Самый простой вариант для монтажа.

ВАЖНО! Необходимо учесть уровень давления в будущей системе, чтобы правильно выбрать подходящий тип соединения и оборудование. Каждый из типов соединений способен выдержать строго определённую нагрузку в этом плане.

Какие инструменты потребуются для монтажа?

Список необходимых инструментов будет состоять из:

  1. Фитингов или комплекта других соединительных элементов.
  2. Гидравлического ручного пресса.
  3. Специальные ножницы.
  4. Набора с гаечными ключами.

Подготовка к монтажным работам

Выходы коллектора должны стать первыми элементами, требующими повышенного внимания. Только их правильная обработка обеспечит полную герметичность в системе.

Перед монтажом, рабочее место должно быть полностью очищено от пыли и мусора, как и оборудование. Сварка, резьба и склейка – способы, которые получили наибольшее распространение при проведении монтажа. Нужно только приобрести соответствующий вид фитинга, в зависимости от выбранного вами способа проведения монтажных работ.

Смотреть видео: системы Бир Пекс


Смотрите это видео на YouTube

Цельными и чистыми должны быть абсолютно все детали, которые используются при проведении монтажа. Требуется провести визуальный осмотр перед покупкой. Это позволит убедиться в качестве готового изделия. Отдельного внимания заслуживает их транспортировка.

ВАЖНО! В зимнее время года это требование особенно актуально для материалов из сшитого полиэтилена. Ведь сшитые полиэтиленовые изделия не допускают переохлаждения, и при воздействии низких температур деформируются и теряю свои свойства.

 Процесс монтажа

Технология монтажа включает несколько шагов.

  • Насадку с необходимым диаметром накручиваем на расширитель.
  • После этого на сами трубы своими руками надеваем обжимные кольца. И делаем это так, чтобы место расширения трубы занято не было.
  • В трубу надо вставить расширитель. Она расширяется, когда монтажник нажимает на специальную рукоятку. Следующий шаг – поворот самой трубы, либо расширителя на 30 градусов. И затем снова нажимают на рукоятку. Можно повторить операцию, чтобы закрепить результат. После этого переходят к использованию фитинга.
  • Затвор отводится у пресса своими руками. Далее вытаскивают штифты, используемые для крепления. Следующий шаг – продевание насадок, фиксирующихся штифтами. Затвор защёлкивается.
  • Соединение приобретает готовый вид. Изделие надо вытащить из пресса.

Монтаж систем разных типов

Область применения определяет, какие будут инструменты использованы во время монтажа, и какая выбирается технология. При различных условиях осуществляются такие процессы, как:

  1. Вывод канализации своими руками.
  2. Подача горячей жидкости.
  3. Подача холодной жидкости.

Сшитые полиэтиленовые коммуникации с одним слоем станут незаменимыми помощниками при необходимости подвести холодную воду.

Смотреть видео: Pex трубопрокаты Rehau и полезные советы

Отопление на трубах из сшитого полиэтилена Rehau и полезные советы.


Смотрите это видео на YouTube

Рекомендуется брать диаметр в 16-20 миллиметров, и изделия, способные поддерживать температуру в 95 градусов. При производстве таких труб пользуется электронно-лучевой метод. Что позволяет сохранять низкий уровень цен при высоком качестве изделия.

Но горячую воду можно подавать только через многослойные изделия. Ведь они должны выдерживать до 100 градусов, иначе безаварийную эксплуатацию не обеспечить. Внутренний слой выполняется из сшитого полиэтилена, потом сверху добавляют алюминиевый, после него идёт ещё один слой, тоже из сшитого полиэтилена.

Прочность на перегибах у таких компаний как Рехау, Бир Пекс или Упонор как раз и обеспечивается применением алюминия. Наружный слой требуется для обеспечения дополнительной защиты, от механических повреждений и ультрафиолетового излучения. Стандартное сечение труб в данной ситуации: от 16 до 63 мм.

Дополнительная информация о фитингах

Трубопровод из сшитого полиэтилена, приобретают гибкость после воздействия высоких температур. Строительного фена будет достаточно для качественного монтажа, когда возникнет необходимость сделать изгиб трубопровода.

Когда монтируются сети, требуется не только выполнение изгибов, но и соединение сразу нескольких трубных отрезков. Фитинги делают такую работу простой и доступной каждому, даже если нет специальных навыков монтажа изделий из полиэтилена.

Видео: Монтажный инструмент REHAU (РЕХАУ)

Монтажный инструмент REHAU (РЕХАУ) для монтажа труб PEX


Смотрите это видео на YouTube

В зависимости от назначения и технологии выделяют:

  • Тройники с крестовинами.
  • Заглушки.
  • Сгоны.
  • Фитинги-муфты.
  • Угольники для Рехау и других фирм.

Для мест с плановым изменением по направлению в трубопроводе удобно применять разновидности угольников. Фитинги-муфты помогут в стыковке прямолинейных отрезков труб компаний Упонор, Рехау, Бир Пекс и других.

Сгонами пользуются, если надо присоединить новый участок к тому, что уже имеется. Разводка трубопровода осуществляется тройниками и крестовинами. А заглушки закрывают концы участков.

Материал для изготовления фитингов тоже бывает разным. Как и технологии его изготовления.

  1. Поливинилхлорид.
  2. Комбинированные разновидности.
  3. Полиэтилен.
  4. Полипропилен.

Соединительные элементы, изготовленные из латуни, получили наиболее широкое применение. Фитинги так же бывают прямыми, либо редукционными.

Стыкуем трубы с компрессионными фитингами

Необходимо приобрести дополнительные инструменты для того, чтобы произвести монтаж труб из сшитого полиэтилена с помощью компрессионных фитингов от производителей Упонор, Рехау или т.д.

  • Два гаечных ключа.
  • Ножницы.

Инструкция начинается с того, что обжимную гайку помещают на одном из концов изделия. Резьба при этом должна быть направлена к соединителю.

Разрезное кольцо должно оказаться зафиксированным на своей позиции. Расстояние между трубным срезом и краем должно быть минимум 11 миллиметров.

После этого идёт следующий этап монтажа изделий из сшитого полиэтилена. На фитинговом штуцере должна оказаться полиэтиленовая конструкция из сшитого материала с добавлением обжимного кольца и гайки, насаживают их до самого упора.

Саму обжимную гайку необходимо плотно затянуть, используя гаечные ключи в количестве двух штук. Перед тем, как труба окажется на фитинге, последний не требует разборки. Не потребуется выполнение других действий, входящих в стандартную инструкцию. Не нужно, к примеру, снимать фаски.

Главное – контролировать своё усилие, когда деталь фиксируется на своей позиции.

После монтажа производим опрессовку коммуникаций из сшитого полиэтилена

В данном случае понадобятся следующие инструменты, ниже представлен их список:

  • Тиски для опрессовки.
  • Пистолет с расширительным механизмом, со своим диаметром у каждой насадки.
  • Ножницы.

Специальные ножницы используются для того, чтобы отрезать трубу на начальном этапе.

ВАЖНО! По отношению к собственной оси изделия, срез должен располагаться строго перпендикулярно. Наличие дефектов вроде заусенцев недопустимо.

Потом надевают гильзу, которая и становится основным элементом в методе опрессовки. Главное – выполнять работу, соблюдая последовательность. Гильзу надевают перед тем, как расширяется входное отверстие у готового изделия. Иначе потом деталь просто не налезет на своё место.

Останется только подобрать насадку, обладающую соответствующим диаметром. Необходимо воспользоваться пистолетом для расширения. Он позволит увеличить один из концов трубопровода, на расстояние, равное нескольким миллиметрам.

Трубы сшитый полиэтилен KAN-therm Push


Смотрите это видео на YouTube

Штуцер с фитинговым креплением должен быть помещён внутрь отверстия. Исходя из инструкции, облегчению процесса способствует смазка.

Какие ещё аспекты имеют значение для монтажа?

Необходимо составить схему будущего трубопровода перед тем, как приступать к монтажным работам. Иначе не получится рассчитать точное количество материалов, инструментов и деталей, которые могут понадобиться.

Нарезка труб на заранее рассчитанные отрезки проводится заблаговременно. Каждый из соединительных элементов располагается параллельно по отношению к другим.

Наличие малейших перекосов при монтаже систем недопустимо. Иначе невозможно создать соединение с достаточной надёжностью.

Сшитый полиэтилен, восстановление соединений, советы.


Смотрите это видео на YouTube

С пресс-зажимом работу выполняют в несколько этапов.

  1. Соединение полностью захватывается рабочим инструментом.
  2. Для опрессовки рычаг необходимо переключить в верхнее положение.
  3. Гильза должна надвинуться до фланца фитинга. Для этого соответствующим образом сводятся рукоятки на эспандере.
  4. Совершается движение рычага для возвращения к исходной позиции внизу.
  5. Друг с другом соединяются рукоятки. Следующий шаг – резкое поднятие подвижной части на 90 градусов. Тогда инструмент возвращается к исходному положению.

При выполнении установочных работ требуется соблюдать инструкцию и нормы по безопасности. Для выполнения монтажа труб из сшитого полиэтилена не требуется серьёзных знаний или сложного инструмента.

Монтаж труб из сшитого полиэтилена с аксиальными фитингами своими руками

Доброго времени суток всем, кто читает эту статью. В ней я кратко расскажу про аксиальные фитинги и трубы для них.

В настоящее время они становятся все популярнее. Особенно у застройщиков, которые используют их везде, где можно и нельзя.

Все свои статьи я стараюсь начинать с определений и здесь не будет никаких исключений.

Что такое аксиальный фитинг?

Аксиальный фитинг —  латунные или пластиковые фитинги для труб из сшитого полиэтилена со специальной надвижной гильзой.

Соединение таких фитингов с трубами осуществляется при помощи двух специальных инструментов:

Как обычно, для лучшего понимания посмотрите на следующие картинки:

Электрический аксиальный пресс.

И еще одна картинка:

Ручной и электрический расширитель для труб

Весь, описанный выше инвентарь, продается наборами, в которые входят расширитель, пресс и различные насадки для них.

В большинстве наборов насадки начинаются от 14 мм и заканчиваются размером 32 мм. Выглядит это так:

Инструмент для монтажа аксиальных фитингов

Теперь, для расширения кругозора, поговорим о том, что такое сшитый полиэтилен

Что такое сшитый полиэтилен?

Все, кто держал в руках полиэтиленовый пакет знают, что представляет из себя это материал.

Для холодного водоснабжения применяется полиэтилен низкого давления или ПНД, но для отопления и горячего водоснабжения такой материал не подходит.

Для увеличения прочности таких труб применяется молекулярная сшивка полимерных цепочек между собой.

Это позволяет получить хорошие характеристики прочности материала при относительно тонких стенках труб (для отопления обычно применяют трубы с SDR 7.4).

Есть несколько видов сшивки полиэтилена:

  • PEX-a — химический метод сшивки при помощи добавления пероксида.
  • PEX-b — химический метод сшивки помощи добавления силана.
  • PEX-c — радиационный метод сшивки.
  • PE-RT — сшивка добавлением сополимера при производстве

Кроме этого такие трубы выпускают с антидиффузионным слоем из этиленвинилового спирта EVOH.

Такая труба уже будет пятислойной как металлопластик. Чтобы было понятно, смотрите ниже на картинку:

Труба PE-RT

Надо сказать, что если вы разрежете такую трубу и будете смотреть на ее торец то никаких слоев видно не будет.

Но это не значит, что их там нет и вас обманули, просто они все прозрачные и плавно переходят один в другой.

Теперь приведу вам технические характеристики труб из сшитого полиэтилена:

Технические характеристики труб из сшитого полиэтилена

Напоминаю, что чем выше температура, тем короче срок эксплуатации таких трубопроводов.

Это я говорю специально для тех, кто хочет такую трубу подключать непосредственно к твердотопливному котлу.

Теперь поговорим о том, где могут применяться аксиальные фитинги. Да, и еще чуть не забыл!

Если вы собираетесь делать теплые полы при помощи такой трубы, то очень желательно, чтобы длина контура не превышала 100 метров.

Иначе из-за большого гидравлического сопротивления циркуляции по контуру не будет.

Где можно применять аксиальные фитинги и трубы для них?

Аксиальные фитинги, как было сказано выше, предназначены для соединения участков труб из сшитого полиэтилена.

Согласно ГОСТу 32415-2013 они могут применяться в системах отопления частных и многоквартирных домов, в системах водоснабжения и для транспортирования неагрессивных жидкостей (например, хладагентов).

В системах отопления многоквартирных домов используются трубы с более толстой стенкой, чем в частных домах и коттеджах.

А для установки счетчиков можно применять трубы со стенкой 2,0 миллиметра.

Сами фитинги могут быть выполнены как из латуни так и из специального пластика — PPSU.

Латунный аксиальный фитинг

Это лично мое мнение, но латунь мне кажется надежней. Повторяю, мне мое и не обязательно правильное.

Пластиковый аксиальный фитинг

Теперь давайте обсудим особенности монтажа данного материала.

Монтаж PE-RT и PEX труб с аксиальными фитингами

Основной способ монтажа этих видов труб — скрытый. То есть трубы укладываются внутрь стен или полов.

Если речь не идет о водяных теплых полах, то труба укладывается в гофре, которая защищает ее от механических и других повреждений.

Что касается водяных теплых полов, то про них была написана отдельная статья, которую я рекомендую прочитать.

А чтобы не быть голословным предлагаю посмотреть видео, посвященное монтажу PEX или PE-RT труб с аксиальными фитингами:

Могу сказать, что такой способ монтажа по плечу любому человеку и никаких особых премудростей и хитростей здесь нет.

Цены на инструмент, конечно, кусаются, но сейчас его можно легко взять в аренду в прокате или у самих продавцов.

Итоги статьи

По итогу можно сказать, что использование сшитого полиэтилена для разводки отопления или водопровода по дому — это достойный вашего внимания вариант.

Сама труба будет значительно дешевле, чем металлопластиковая и при этом будет обладать почти всеми ее плюсами.

Исключением тут будет пожалуй только то, что она не держит форму изгиба также как PEX-Al-PEX. PE-RT или PEX, на мой взгляд, являются самым выгодным решением для водяных теплых полов и прокладки отопления при помощи лучевой разводки.

Если брать водопровод, то по цене тут могут соперничать только полипропиленовые трубы.

Тут на вкус и цвет товарища нет. На этом все, жду ваших вопросов в комментариях.

Фитинги для труб из сшитого полиэтилена

4421 медная труба, нерж. труба Ф15

4434 сшитый полиэтилен, металлопластик

4365 Муфта переход с ВН резьбой

4366 Муфта переход с НАР резьбой

4367 Муфта переходная

4382 Тройник перех

4383 Тройник перех с ВН резьбой

4384 Тройник перех с НАР резьбой

4388 Угол перех. с ВН резьбой

4389 Угол перех. с НАР резьбой

4391 Уголок

4393 Уголок с внутр.

резьбой

4395 Уголок с нар. резьбой

4401 Фитинг для коллектора

4402 Фитинг для медной трубы

4363 крестовина

Соединение труб из сшитого полиэтилена в Пензе: 500-товаров: бесплатная доставка, скидка-55% [перейти]

regmarkets.ru/listpreview/idata2/e1/c3/e1c3885ba088c8c151c3aae5a5bff4e8.jpg”>

599

1150

Евроконус VIEIR для сшитого полиэтилена и металлопластиковой трубы 3/4″-16×2,0мм (4шт)/ резьбозажимное соединение

В МАГАЗИНЕще цены и похожие товары

1 607

2089

Коллекторное резьбозажимное соединение TIM 16х2. 0 – G 3/4″ для металлопластиковых и труб из сшитого полиэтилена 12шт

В МАГАЗИНЕще цены и похожие товары

Luxor Соединение самофиксирующее для труб из полипропилена и сшитого полиэтилена, резьба 3/4 (20х2.0) TP98

ПОДРОБНЕЕЕще цены и похожие товары

Luxor Соединение самофиксирующее для труб из полипропилена и сшитого полиэтилена, TP98

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4525599/img_id6379368199666081492.jpeg/6hq”>

Евроконус 24х19 соединение для труб 16х2,2 LUXOR (трубы из сшитого полиэтилена) Количество: 15

ПОДРОБНЕЕЕще цены и похожие товары

Евроконус 16х2,2х1/2 соединение для труб сшитого полиэтилена STOUT Количество: 10

ПОДРОБНЕЕЕще цены и похожие товары

Евроконус 24х19 соединение для труб 20х2,8 LUXOR (трубы из полипропилена PN20 и сшитого полиэтилена)

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/2991631/img_id3446020229033218682.jpeg/6hq”>

Евроконус 20х2,8х3/4 соединение для труб сшитого полиэтилена и полипропилена PN20 STOUT Количество:

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4866352/img_id3005735215790621000.jpeg/6hq”>

Евроконус 24х19 соединение для труб 20х2,0 LUXOR (трубы из сшитого полиэтилена) Количество: 54

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/6325594/img_id3711538100743502173.jpeg/6hq”>

Евроконус 16х2,0х3/4 соединение для труб сшитого полиэтилена STOUT Количество: 82

ПОДРОБНЕЕЕще цены и похожие товары

Евроконус 16х2,2х3/4 соединение для труб сшитого полиэтилена STOUT Количество: 14

ПОДРОБНЕЕЕще цены и похожие товары

Евроконус 20х2,0х3/4 соединение для труб сшитого полиэтилена STOUT Количество: 26

ПОДРОБНЕЕЕще цены и похожие товары

28 920

Труба STOUT PEX 16х2,2 серая отрезок \ 200м Вес : 19.2, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

23 136

Труба STOUT PEX 16х2,2 серая отрезок \ 160м Вес : 15. 36, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

24 519

Труба STOUT PEX 32х4,4 серая отрезок \ 045м Вес : 16.83, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

16 346

Труба STOUT PEX 32х4,4 серая отрезок \ 030м Вес : 11.22, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/369934/picb7dad61c0026a60718996c20a45f8f4f/6hq”>

19 776

Труба Rehau Rautherm S 14х1,5 отрезок \ 120м Вес : 8.256, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

19 070

Труба STOUT PEX 32х4,4 серая отрезок \ 035м Вес : 13.09, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

21 795

Труба STOUT PEX 32х4,4 серая отрезок \ 040м Вес : 14. 96, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

Труба STOUT PEX 25х3,5 серая отрезок \ 005м Вес : 1.165, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

jpg”>

39 552

Труба Rehau Rautherm S 14х1,5 отрезок \ 240м Вес : 16.512, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

Труба Rehau Rautherm S 14х1,5 отрезок 1м Вес : 0.069, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

13 621

Труба STOUT PEX 32х4,4 серая отрезок \ 025м Вес : 9.35, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

jpeg/6hq”>

Труба STOUT PEX 20х2,8 серая отрезок \ 020м Вес : 3.04, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

Труба STOUT PEX 16х2,2 серая отрезок \ 050м Вес : 4.8, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5214322/img_id4010156023839852167.jpeg/6hq”>

54 225

Труба STOUT PEX 16х2,2 серая отрезок \ 375м Вес : 36, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

Труба STOUT PEX 20х2,0 красная отрезок \ 001м Вес : 0.115, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

jpeg/6hq”>

60 732

Труба STOUT PEX 16х2,2 серая отрезок \ 420м Вес : 40.32, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

50 571

Труба STOUT PEX 16х2,0 красная отрезок \ 405м Вес : 37.26, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

25 024

Труба Rehau Rautitan pink plus 16х2,2 отрезок \ 115м Вес : 11.107, Назначение: Отопление и

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/6321906/img_id7304273388338951354.jpeg/6hq”>

33 981

Труба STOUT PEX 16х2,2 серая отрезок \ 235м Вес : 22.56, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/1865885/img_id7518937837087321961.jpeg/6hq”>

10 059

Труба STOUT PEX 25х3,5 серая отрезок \ 030м Вес : 6.99, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

29 643

Труба STOUT PEX 16х2,2 серая отрезок \ 205м Вес : 19.68, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

Труба STOUT PEX 16х2,2 серая отрезок \ 020м Вес : 1.92, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

11 309

Труба Rehau Rautitan flex 50х6,9 отрезок \ 006м Вес : 5. 484, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

67 240

Труба STOUT PEX 16х2,2 серая отрезок \ 465м Вес : 44.64, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

Труба Rehau Rautitan pink plus 16х2,2 отрезок \ 030м Вес : 2.897, Назначение: Отопление и

ПОДРОБНЕЕЕще цены и похожие товары

23 725

Труба STOUT PEX 16х2,0 красная отрезок \ 190м Вес : 17.48, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

10 443

Труба STOUT PEX 20х2,0 красная отрезок \ 065м Вес : 7.475, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/6175580/img_id802003246061485481.jpeg/6hq”>

Труба STOUT PEX 16х2,0 красная отрезок \ 060м Вес : 5.52, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

20 244

Труба STOUT PEX 16х2,2 серая отрезок \ 140м Вес : 13.44, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/idata/1f/b5/1fb5888d5893d2dfcd785c696de45545.jpg”>

Труба Rehau Rautitan pink plus 20х2,8 отрезок \ 010м Вес : 1.507, Назначение: Отопление и

ПОДРОБНЕЕЕще цены и похожие товары

54 948

Труба STOUT PEX 16х2,2 серая отрезок \ 380м Вес : 36. 48, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

16 619

19552

Труба Rehau Rautitan pink plus 20х2,8 отрезок \ 065м Вес : 9.794, Назначение: Отопление и

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/6142463/img_id3074976814114824165.jpeg/6hq”>

Труба Rehau Rautitan flex 25х3,5 отрезок \ 005м Вес : 1.17, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

31 584

Труба Rehau Rautitan pink plus 20х2,8 отрезок \ 105м Вес : 15.82, Назначение: Отопление и

ПОДРОБНЕЕЕще цены и похожие товары

52 779

Труба STOUT PEX 16х2,2 серая отрезок \ 365м Вес : 35. 04, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

70 855

Труба STOUT PEX 16х2,2 серая отрезок \ 490м Вес : 47.04, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

53 502

Труба STOUT PEX 16х2,2 серая отрезок \ 370м Вес : 35.52, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

58 687

Труба STOUT PEX 16х2,0 красная отрезок \ 470м Вес : 43.24, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

Труба Rehau Rautitan pink plus 50х6,9 прямой отрезок 1м Вес : 0.912, Назначение: Отопление и

ПОДРОБНЕЕЕще цены и похожие товары

net/get-mpic/4742551/img_id519029267140520600.jpeg/6hq”>

23 100

Труба STOUT PEX 16х2,0 красная отрезок \ 185м Вес : 17.02, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

16 812

Труба Rehau Rautitan stabil 16х2,6 отрезок \ 045м Вес : 6. 094, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

Труба Rehau Rautherm S 14х1,5 отрезок \ 040м Вес : 2.752, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

46 000

Труба Rehau Rautherm S 17х2,0 отрезок \ 250м Вес : 24.513, Назначение: Теплый пол

ПОДРОБНЕЕЕще цены и похожие товары

jpg”>

11 208

Труба Rehau Rautitan stabil 16х2,6 отрезок \ 030м Вес : 4.063, Назначение: Отопление и водоснабжение

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

компрессионные и пресс муфты rehau

Трубы из сшитого полиэтилена достаточно широко используются при прокладке наружных водопроводных линий. Они не поддаются коррозии, могут укладываться непосредственно в землю, отличаются долговечностью. Соединение таких труб позволяют осуществить специальные фитинги для сшитого полиэтилена, которые могут иметь различное назначение и техническое исполнение.

Монтаж труб из сшитого полиэтилена при помощи фитингов

Для соединения труб из полиэтилена могут использоваться фитинги из различных материалов, чаще всего встречаются следующие модификации:

  • Полиэтилен.
  • Поливинилхлорид (ПВХ).
  • Полипропилен.
  • Латунь.

Все они имеют одинаковую конструкцию и сходный принцип действия.

Но следует помнить одно правило, если вы выбрали в качестве основного материала сшитый полиэтилен — трубы и фитинги желательно использовать от одного производителя (или же рекомендованные им). В некоторых случаях может наблюдаться несостыковка изделий различных фирм, если это даже и практически незаметно на первый взгляд, в процессе эксплуатации могут возникнуть аварийные утечки.

Как и для других труб, фитинги для сшитого ПЭ могут отличаться по форме, чаще всего используют отводы (углы), тройники, крестовины, заглушки и другие модификации элементов. В продаже так же легко можно найти переходы на другие типы трубопроводов (метал, ППР).

По способу монтажа отличают компрессионные и пресс фитинги, которые позволяют получить разъемные и неразъемные соединения соответственно.

Монтаж компрессионных фитингов

Компрессионные фитинги для сшитого полиэтилена имеют разборную конструкцию. Герметизация соединения достигается за счет сдавливания пластикового вкладыша под воздействием накидной гайки.

Установка компрессионного фитинга

Технология монтажа системы достаточно проста и не требует применения дорогостоящего оборудования и оснащения:

  • Перед началом монтажных работ необходимо обрезать не менее 5 см от края трубы. Это связано с тем, что при длительном хранении торец трубы из шитого полиэтилена может утратить некоторые свои эксплуатационные качества.
  • Резка материала может осуществляться болгаркой или обычной ножовкой по металлу. Рез должен быть перпендикулярен продольной оси трубы, на торце необходимо снять фаску, которая упростит монтаж трубопровода. Края материала не должен иметь заусениц, неровностей, при необходимости он обрабатывается при помощи простой наждачной бумаги.
  • На трубу надевается накидная гайка, гильза (вкладыш), в некоторых моделях применяется и дополнительное уплотнительное кольцо, которое устанавливается на торце соединяемого сегмента.
  • После этого труба вставляется в фитинг и закручивается накидная гайка. Обычно для герметизации вполне достаточно закрутить ее от руки, в случае необходимости можно воспользоваться разводным ключом, но при этом не стоит прилагать чрезмерных усилий.

Монтаж пресс фитингов

Пресс фитинги для сшитого полиэтилена монтируются по несколько иному принципу. Они предназначены для получения неразъемных соединений, отличающихся повышенной прочностью и долговечностью.

Пресс фитинг угловой на трубопрорводе

Такие фитинги могут применяться при устройстве линий, работающих при значительном давлении:

Схема монтажа пресс-фитинга

  • Подготовка труб осуществляется таким же способом, как и при монтаже компрессионных фитингов.
  • На трубу надевается не затяжная гайка, а неразрезная пресс муфта (гильза).
  • Перед монтажом необходимо несколько расширить сечение края трубы, для этого в нее вставляется специальный расширитель (для определенного диаметра труб применяются насадки соответствующего размера).
  • Рукоятки расширителя сводятся и фиксируются в таком положении на несколько секунд.
  • После этого инструмент извлекается, а в трубу вставляется штуцер подсоединяемого фитинга. Под воздействием внутренних сил полиэтилен стремиться принять изначальную форму и надежно обжимает поверхность штуцера (снять его через несколько минут практически невозможно).
  • Пресс муфта переводится в рабочее положение (передвигается на трубу над соединительным штуцером фитинга).
  • Последней операцией является обжим муфты при помощи специального пресс инструмента.

Как видите, технология монтажа фитингов в обоих случаях достаточно проста, поэтому монтаж не вызывает затруднений даже у новичка.

Специалисты рекомендуют обратить внимание на трубы и фитинги для сшитого полиэтилена Rehau (Рехау), данные материалы отличаются высоким качеством и долговечностью, поэтому рекомендованы для прокладки линий различного назначения.

Но стоит сказать о том, что и продукция других производителей не на много уступает по качеству, а с финансовой точки зрения ее приобретение даже выгодней.

Сшитый полиэтилен наряду с другими полимерными трубами считается одним из самых лучших материалов для прокладки водоводов.

Монтаж труб из сшитого полиэтилена своими руками — инструкция для дома

Почитайте сравнение видов скважин на воду, особенности бурения каждой скважины на воду…

abissinskii-kolodets.ru

В каждом жилище присутствует значительное количество разнообразных трубопроводов – для воды, отопления и канализации.

Нет ничего вечного, и рано или поздно приходится их менять. Все чаще при ремонте старые металлические изделия заменяются на современные пластиковые.

Содержание:
  • Выберем материалы и необходимый инструмент
  • Метод обжима, компрессии для соединения
    • Эксплуатация PE-X трубопроводов

Благодаря дешевизне, простоте укладки и долговечности самыми распространенными среди всего многообразия пластика являются трубные изделия из сшитого полиэтилена. Причем можно произвести монтаж труб из сшитого полиэтилена своими руками, без привлечения специалистов.

Выберем материалы и необходимый инструмент

«Сшивание» полиэтилена производится на производстве четырьмя различными способами, различить которые можно по маркировке изделия PE-X (a, b, c, d). Самые распространенные и наиболее рекомендуемые специалистами являются первых два типа – PE-Xa и PE-Xb. Независимо от используемой технологии на выходе получается сложная и прочная трехмерная полимерная цепочка из молекул этилена.

Благодаря чему изделие получается:

  • прочным;
  • долговечным;
  • имеющим великолепные показатели устойчивости к линейному расширению и коррозии;
  • и с хорошим коэффициентом теплоотдачи.

Использовать полиэтиленовые изделия можно для обустройства водоснабжения и водоотведения, а также в качестве основы для системы «теплого пола». Стоит помнить, что высокий коэффициент теплоотдачи хорош при обустройстве систем обогрева. А вот если полиэтилен трубы планируется использовать для горячего водоснабжения, то необходимо предусмотреть их теплоизоляцию. Иначе вода просто будет остывать на пути к раковине.

Для монтажа своими руками хоть и не потребуются какие-то узкоспециализированные навыки и инструментарий, но все же здесь есть свои нюансы. Которые необходимо учитывать, чтобы фитинговые соединения и сами трубы исправно прослужили не один год. Для соединения используются три разных способа:

  1. Обжимной (компрессионный) – самый простой, но такое соединение способно выдержать давление только до 2,5 МПа.
  2. Напрессовочный (используя пресс фитинги для труб из полиэтилена), держит давление в 5 МПа.
  3. Сварочный – требует специализированного прибора для сварки, но гарантирует самое надежное соединение (до 10-12 МПа).

Независимо от используемого типа соединения, основной инструмент для монтажа труб — нож-секатор. Соответствующие варианту монтажа фитинги. И для первого способа соединения гаечные ключи, для второго гидравлический либо ручной пресс, и для сварки сварочный аппарат – специальный инструмент для труб из сшитого полиэтилена.

Помните – PE-X имеют отличную эластичность и в процессе монтажа, дабы удержать их на месте необходимо производить фиксацию труб специальными скобами-защелками.

Метод обжима, компрессии для соединения

Чтобы произвести соединение труб из сшитого полиэтилена, сначала берется обжимная гайка и в нее продевается конец трубки (резьба на гайке должна быть развернута в сторону среза). На конец надевается разрезное кольцо, а затем он до упора натягивается на фитинговый штуцер. После, используя ключи, затягивается обжимная гайка.

Не следует слишком усердствовать, и дабы избежать порчи трубы и срыва резьбы, не нужно чересчур затягивать гайку. Фитинг перед монтажом не требует никаких дополнительных манипуляций – не разбирайте его, не снимайте фаску и т.п.

Прессовочный метод сращивания труб

Вначале со стороны среза надевается зажимная пресс-гильза, внешнее кольцо которой должно смотреть в сторону от конца. Затем берется специальный расширитель для труб из сшитого полиэтилена, и с его помощью конец растягивается до диаметра штуцера фитинга. Так чтобы трубу можно было свободно надеть на этот штуцер. Насадив ее до упора, пресс-гильзу натягивают к срезу, тем самым прочно зажимая соединение.

Соединение электросваркой

Для этого способа используется электросварная муфта, которую надевают на конец трубы. С помощью специального аппарата производится нагрев до температур в 170 С фитинга и среза. А после оный отключается. Полиэтилен начинает гореть при 400 С, а при 170 С только немного размягчается. И при остывании непревзойденно прочно соединяется с фитингом в соединительный узел, который способен выдержать давление в 10-12 атмосфер.

Чтобы правильно исполнить соединение методом сварки своими руками, необходимы определенные навыки и опыт. Поэтому при отсутствии оных лучше всего довериться профессиональным монтажникам.

Эксплуатация PE-X трубопроводов

Основной плюс использования – это высокая способность к линейному расширению. Позволяющая свободно делать из них трубопроводы для холодной, горячей воды, и под системы отопления.

Трубы выпускаются в таком виде, что сразу же после монтажа можно использовать смонтированный водопровод по прямому предназначению.

Для многих случаев достаточным с точки зрения обеспечения герметичности является метод холодного прессования. В большинстве бытовых водопроводных систем давление укладывается в заявленные 2,5 атмосферы. Что позволяет получить герметичное, прочное и долговечное выполненное самостоятельно соединение.

И напоследок. Нельзя допускать попадания на PE-X трубопроводную систему прямых солнечных лучей. Самим трубам вреда это не нанесет, а вот вероятность размножения внутри разнообразных бактерий значительно увеличится.

Похожие статьи

  • Трубы ПВХ для водопровода — технические показатели


    В основе любой системы водоснабжения лежат трубы и фитинги к ним. Развитие технологий приводит к постепенному отказу от «железа» в трубопроводах частных…

  • Разводка труб в ванной своими руками — этапы монтажа и советы


    Стиральная машина, душ, умывальник, унитаз – ко всему этому нужно подвести водопроводные и канализационные трубы . Иначе все они будут бесполезными…

  • Медные трубы и фитинги для водопровода — правильная установка


    Несмотря на проникающий повсюду пластик медные трубы и фитинги для водопровода остаются востребованными. Разводка из них переживет не один ремонт. Будет…

Составы сшитого полиэтилена Syncure™ | Avient

Получить помощь сейчас

Получить помощь сейчас +1-866-737-2066

Open Chat

Составы сшитого полиэтилена Syncure™

Syncure™ представляет собой привитую силаном, сшиваемую влагой полиэтиленовую (XLPE) систему для оболочек и изоляции проводов и кабелей. Syncure обеспечивает два явных преимущества по сравнению с традиционным полиэтиленом: значительно улучшенную термостойкость и маслостойкость. Изготовленный по методу Sioplas, Syncure XLPE предлагает переработчику значительные преимущества и экономию по сравнению с процессами сшивки органическим пероксидом, излучением и реакторным сополимером.

Система Syncure достаточно универсальна для производства цельных, коэкструдированных или вспененных профилей, пленок или литьевых деталей. Эти материалы, подходящие как для вертикальных, так и для горизонтальных кабельных систем, предлагают безопасные, устойчивые и эффективные решения для низковольтных силовых кабельных систем, в том числе для солнечной энергетики и других специализированных приложений.

Связаться с экспертом по продукту

Ударопрочный

  • Стойкий к нагреву, маслу, ползучести и истиранию
  • Характеристики пламени
  • Низкотемпературные характеристики
  • Температурный диапазон до 125°C
  • Высокая скорость экструзии, свойства отверждения при комнатной температуре и низкие капиталовложения
  • Соответствует требованиям UL-44, UL-4703 и CSA 22.2
Узнайте, что возможно

Снижение затрат на электропроводку для солнечных батарей

Однослойная оболочка расширяет предложение фотогальванических проводов для ведущего производителя

Читать далее

Узнайте, что возможно

Инновационные решения для водоснабжения и канализации

Безопасность и экологичность лежат в основе новых огнезащитных составов

Узнать больше

Узнайте, что возможно

Огнезащитные составы

Передовые решения по обеспечению пожарной безопасности для ваших приложений

Узнать больше

Узнайте, что возможно

Красители для проводов и кабелей: OnColor™

Универсальные концентраты эффективно соответствуют стандартным спецификациям проводов и кабелей

Подробнее

Ресурсы

Брошюры и информация о продуктах

Просмотрите и загрузите нашу литературу, чтобы узнать больше о решениях и услугах Avient.

Учить больше

Паспорта безопасности

Важная информация о влиянии продуктов Avient на здоровье, безопасность и окружающую среду.

Учить больше

Листы технических данных

Просмотрите нашу библиотеку листов технических данных, содержащих технические описания и подробности.

Учить больше

Техническая литература

Техническая информация, руководства по проектированию, информация по обработке и многое другое.

Учить больше

Ресурсы

Состав
ИМЯ КАТЕГОРИЯ ОПИСАНИЕ
Оболочка и изоляция низковольтных проводов Моментальный снимок приложения Syncure™ XLPE соответствует множеству нормативных требований, что позволяет использовать его в различных коммерческих и жилых помещениях. Посмотреть
Syncure™ XLPE — руководство по выбору продукта Руководство по выбору продукта Провода и кабели, общие свойства и свойства при растяжении, электрические, термические и воспламеняемые значения Посмотреть
Syncure™ XLPE — Руководство по выбору продукта (на испанском языке) Руководство по выбору продукта Общие свойства проводов и кабелей и свойства при растяжении, электрические, термические и воспламеняемые значения (версия на испанском языке) Посмотреть
Общее руководство по экструзии Syncure™ XLPE — Руководство по обработке (на английском языке) Направляющие для обработки Информация об экструдере и рекомендации по обработке Syncure™ XLPE, включая температуру, пламя на головке головки, линейную скорость, охлаждение шнека и состав для продувки (версия на английском языке) Посмотреть
Общее руководство по экструзии Syncure™ XLPE — Руководство по обработке (на испанском языке) Направляющие для обработки Информация об экструдере и инструкции по обработке Syncure™ XLPE, включая температуру, пламя на наконечнике головки, линейную скорость, охлаждение шнека и состав для продувки (версия на испанском языке) Посмотреть
Бюллетень продукции Syncure™ XLPE Бюллетень продукта Обзор основных характеристик и преимуществ этих однокомпонентных решений для проводов и кабелей Посмотреть
Провода и кабели — Промышленный бюллетень Отраслевой бюллетень/Обзор Специальные инженерные материалы Обзор отрасли производства проводов и кабелей Посмотреть
Провода и кабели — руководство по выбору продукции (китайский) Руководство по выбору продукта Ознакомьтесь с предложениями продуктов для проводов и кабелей (версия на китайском языке) Посмотреть
Провода и кабели — Руководство по выбору продукции (на английском языке) Руководство по выбору продукта Ознакомьтесь с предложениями продуктов для проводов и кабелей (версия на английском языке) Посмотреть
Провода и кабели — Руководство по выбору продукции (на испанском языке) Руководство по выбору продукта Ознакомьтесь с предложениями продуктов для проводов и кабелей (версия на испанском языке) Посмотреть

Руководство по выбору продукции Syncure™

Ознакомьтесь с вариантами изоляции из отверждаемого влагой полиэтилена для низковольтных кабелей

Скачать руководство

Преимущества и применение – Polyexcel

23 января 2020 г.

70 лайков

Сшитый полиэтилен (XLPE или PEX) имеет много преимуществ по сравнению с другими типами полимеров. Хотите знать, почему это так здорово и как это используется? Тогда прочитайте эту статью, чтобы узнать!

Что такое сшитый полиэтилен?

Итак, что такое сшитый полиэтилен ? Это полимер с уникальной молекулярной структурой, состоящий из связанных цепей.

Существует два различных метода производства, которые используются для создания полиэтилена PEX :

  • Химический процесс — для этого требуются химические вещества или инициаторы, такие как перекись, для образования свободных радикалов, которые вызывают образование поперечных связей
  • Физический процесс – для производства полиэтилена PEX требуется использование источников высокой энергии.

Сшитые цепи делают этот тип полимера более прочным, чем другие. Другие несшитые сорта полиэтилена подвержены структурным изменениям, вызванным экстремальными температурами. Эти полимеры затвердевают при нагревании и смягчаются при низких температурах.

Но полиэтилен PEX термически стабилен, что означает, что он не подвергается воздействию экстремальных температур так же быстро, как другие типы полиэтилена. Фактически кабель из сшитого полиэтилена может выдерживать температуры в диапазоне от 90°C (194°F) до 105°C (221°F).

Полиэтилен PEX был представлен в 1930-х годах. Они были привезены в Северную Америку в 1980-х годах и признаны приемлемыми в США и Канаде для использования в модельных сантехнических и механических кодах. Кроме того, стандарт NFPA 13D позволяет использовать некоторые трубы PEX в спринклерных системах пожаротушения.

Преимущества XLPE

Сшитый полиэтилен PEX обладает многими преимуществами, которые делают этот тип полимера хорошим выбором для различных проектов. Его преимущества перечислены ниже:

  • Он устойчив к коррозии, хлору и хлорамину;
  • Малый вес позволяет легко перемещать
  • Он может выдержать грубую установку на рабочей площадке без повреждений;
  • Предлагает множество вариантов установки и соединения без пламени;
  • Широкий диапазон напряжений от 600В до 35кВ;
  • Нахождение под землей не причинит вреда;
  • Устойчив к атмосферным воздействиям и влаге;
  • Термически стабилен;
  • Он гибкий, что облегчает его установку;
  • Экономичен по сравнению с другими вариантами;
  • Долговечен благодаря своей прочности;
  • Не повреждается сильным давлением,
  • Его можно использовать для проектов, требующих малодымных безгалогенных материалов.

СПЭ общего назначения

Судя по его благоприятным характеристикам, полиэтилен PEX является отличным выбором. В целом, кабели из сшитого полиэтилена отлично подходят для:

  • Экстремально жарких или холодных условий;
  • Применения высокого напряжения;
  • Жидкости;
  • Химические вещества,
  • Абразивные условия;

Продолжайте читать, чтобы узнать о некоторых конкретных примерах применения сшитого полиэтилена.

СПЭ для сантехники

Полиэтилен

PEX чаще всего используется в сантехнической промышленности, которая когда-то считала предпочтительным материалом медь. Нет ничего плохого в использовании меди, но у сшитого полиэтилена есть несколько преимуществ, которые делают его еще лучшим вариантом.

Эти преимущества включают:

  • Гибкость;
  • Коррозионная стойкость;
  • Высокая устойчивость к горячему и холодному,
  • Экономичный.

XLPE для добычи полезных ископаемых

Монтаж и техническое обслуживание шахтных труб требуют огромных затрат времени и денег. XLPE может решить эту проблему, потому что его легко установить, что делает его более быстрым и дешевым в использовании.

А его способность выдерживать сильное давление и температуру позволяет ему выживать в горнодобывающей среде.

XLPE для электрических кабелей

Для транспортировки энергии требуются огнестойкие кабели. Кабели из сшитого полиэтилена обладают этим качеством, что делает их достаточными экранами для проводов при передаче энергии.

PEX для химикатов

Благодаря своей способности противостоять коррозии, растрескиванию и тепловым повреждениям, PEX можно использовать для создания единиц хранения химикатов.

Хотя стоимость строительства резервуаров для хранения из PEX выше, чем стоимость использования других вариантов, эти дополнительные расходы будут стоить увеличения срока службы, который они обеспечивают.

Это в конечном счете экономит деньги, так как будет меньше затрат на ремонт и техническое обслуживание. Кроме того, резервуары не нужно будет заменять так часто.

PEX для лучистого отопления

Если вам нужно обогревать полы, PEX — идеальный вариант для системы лучистого отопления. Эта система подает теплую воду по трубам PEX в ту часть здания, которую необходимо нагреть.

PEX — разумный выбор для такого типа проектов, поскольку он может выдерживать высокие температуры. Более того, он достаточно податлив, чтобы ему можно было придать необходимую форму для отвода тепла в нескольких направлениях.

Существует так много замечательных применений PEX, что у нас нет достаточно времени, чтобы рассмотреть их все в этой статье. Но просто чтобы дать вам представление о множестве различных способов использования этого полимера, вот небольшой список некоторых других отраслей, в которых используется PEX:

  • Медицина;
  • Стоматология;
  • Садоводство,
  • Плавсредство.

Очевидно, что сшитый полиэтилен высокой плотности является отличным выбором для самых разных проектов. Вы заинтересованы в использовании его для вашего текущего или будущего проекта?

Свяжитесь с нами, чтобы узнать больше. Мы можем помочь вам сделать ваш следующий проект успешным.

Пероксидный сшиваемый кабельный компаунд | Buss AG

Перейти к содержимому

Кабельные компаунды с пероксидной сшивкойBUSS | Превосходство в вычислениях2021-03-22T15:37:50+01:00

Полиэтилены (ПЭ) обладают превосходными изоляционными свойствами. Временное повышение температуры, т.е. однако из-за пиковой нагрузки может привести к полному пробою изоляции полиэтиленового кабеля. Относительно низкая температура размягчения или плавления приводит к термомеханическому разрушению или даже капанию изоляции. Сшитый полиэтилен (PEX) является более термореактивным, чем термопласт. Поэтому его можно использовать при значительно более высоких рабочих температурах, он механически прочнее, более устойчив к органическим жидкостям и часто обеспечивает меньшую толщину стенок. Используются различные методы сшивки.

Типичные области применения

Сшитые пероксидом кабельные компаунды, также известные как PEX-a, используются в кабельной промышленности с тех пор, как этот процесс был запатентован в 1960-х годах. Базовые полимеры, пероксид и добавки сначала интенсивно смешивают при температуре, поддерживаемой ниже 130°С. Процесс сшивания происходит непосредственно после этого на линии непрерывной вулканизации под давлением при высокой температуре. Из-за своей относительной сложности эта технология используется прежде всего для тяжелых кабелей. Благодаря разработке составов и процессов, устойчивых к воде, сшиваемый пероксидом сшитый полиэтилен все чаще используется для изоляции кабелей переменного тока среднего (СН) и высокого напряжения (ВН), а для кабелей постоянного тока высокого напряжения они являются предпочтительным изоляционным материалом. Подземные силовые кабели для городского электроснабжения все чаще заменяют воздушные линии. Один и тот же изоляционный материал очень часто используется для кабелей, соединяющих морские ветряные электростанции с сетью, и для подводных кабелей в целом. Это глобальные мегатрендовые рынки с большими объемами и, соответственно, высокими темпами роста. А для создания основы такой кабельной изоляции идеальным партнером являются сшиваемые пероксидом системы кабельных компаундов BUSS.

Требования к компаундированию для компаундирования кабеля, сшиваемого пероксидом

Компоненты состава для этих применений должны интенсивно смешиваться при строго контролируемых температурах с высокой чистотой растений и продуктов. Для применений MV жидкий пероксид впрыскивается непосредственно в ванну расплава и интенсивно перемешивается при низких температурах. Затем соединение фильтруют из расплава и гранулируют. Для применений высокого напряжения линия компаундирования спроектирована и эксплуатируется таким образом, чтобы обеспечить высочайшую чистоту. Базовые полимеры предварительно фильтруются, а источники загрязнения удаляются как внутри, так и снаружи, так что производство происходит в условиях чистой комнаты.

Факторы успеха смесителя BUSS в рамках всей системы компаундирования в этом отношении следующие. Перекись впрыскивается непосредственно в технологическую зону и сразу после этого оптимально распределяется путем интенсивного перемешивания. Равномерно умеренные скорости сдвига гарантируют, что это происходит при низких температурах процесса с минимально возможным разрушением полимера. Кроме того, каскадное расположение смесителя BUSS и разгрузочного экструдера обеспечивает фильтрацию расплава и гранулирование с учетом продукта, а также оптимальный и эффективный запуск и эксплуатацию оборудования.

В качестве эталона для этой отрасли все успешно реализованные линии компаундирования являются примером идеального слияния опыта BUSS в технологических процессах, проектировании установок и проектировании.

Типовая конфигурация установки для компаундирования кабеля, сшитого пероксидом

Системы компаундирования кабеля, сшиваемого пероксидом BUSS, обладают следующими преимуществами: Совместное перемешивание благодаря постоянной и умеренной скорости сдвига по всей длине шнека.

Таким образом, исключаются обычно чрезмерные температурные пики альтернативных систем. Это позволяет точно контролировать температуру по всей длине обработки.
