Схема водяных теплых полов: 5 Схем подключения водяного теплого пола

Содержание

теплый пол водяной и схема подключения коммуникаций

Помимо массы неоспоримых преимуществ гидравлического способа напольного отопления, у него есть возможность широкого выбора температурных режимов. Этот процесс реализовывается при помощи термостатического оборудования и регуляторов расхода.

При условии правильной организации смесительных узлов обеспечивается нормальное функционирование низкотемпературных систем (около 35°C).

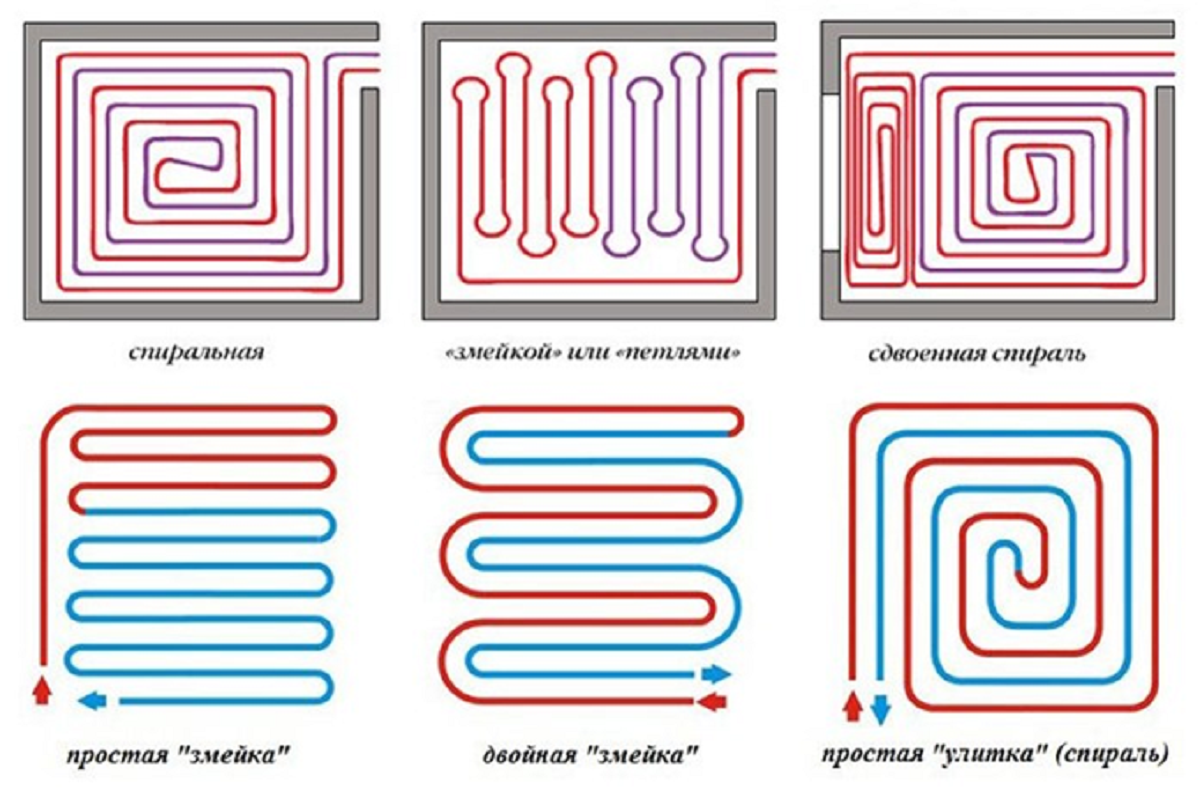

Закончена укладка труб теплого водяного пола: основные узлы коммуникаций

Температура 70-90°C, которая вполне подходит для классических радиаторных систем обогрева, недопустима для напольного отопления, где оптимальные показатели находятся в пределах 25-35°C. Поэтому схематическое решение для последнего случая должно предусматривать этап смешивания горячего теплоносителя подачи с охлажденной жидкостью из обратной магистрали (обратки).

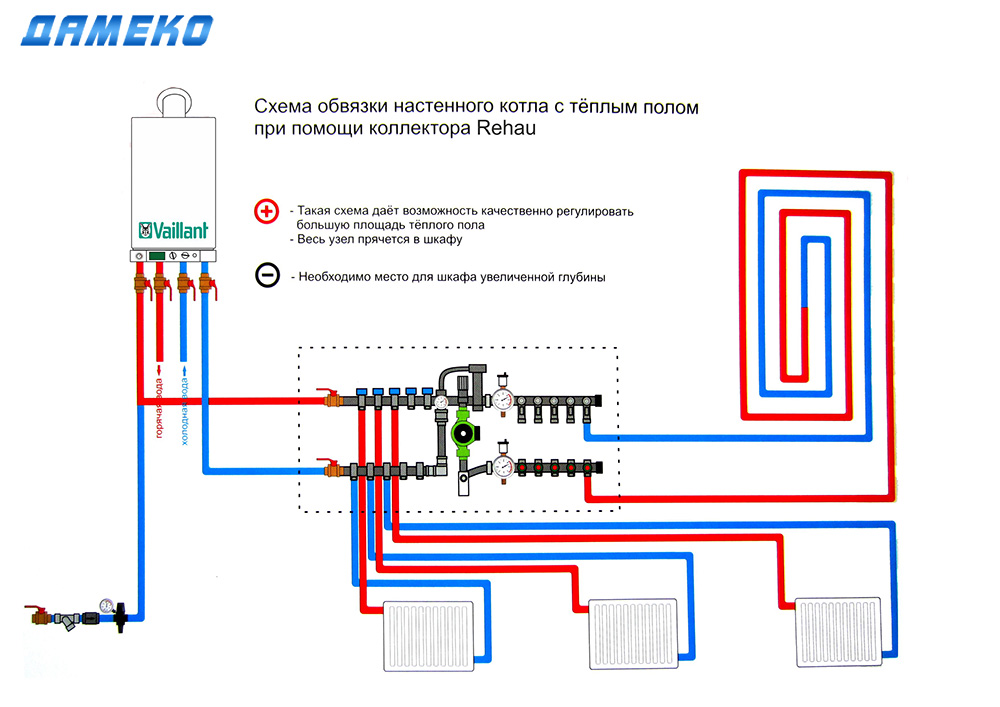

Любой теплый пол водяной и схема его подключения структурно состоят из следующих компонентов:

  1. контуры обогрева;
  2. котел;
  3. смесительный узел;
  4. коллекторная система.

Коллекторный узел необходим для устройств, состоящих из двух и более контуров. Суть его работы состоит в равномерном распределении теплопотоков. Конфигурация коллектора зависит от поставленных задач и их сложности. Стандартный набор деталей состоит из:

  • подающего и обратного коллектора;
  • регуляторов расхода;
  • запорной арматуры;
  • воздухоотводчика;
  • сливного крана;
  • термодатчика.

Смесительный блок, подмешивая в горячую подачу жидкость из обратки, тем самым снижает температуру теплоносителя. Любая стандартная укладка теплого пола водяного должна включать этот узел. Его назначение обусловлено необходимостью получения в контуре более низких температурных показателей, чем выдает котел на повышенном режиме обогрева.

Для конструкционного решения смесительного блока понадобятся:

  • циркуляционный насос;
  • 2-х или 3-х ходовой клапан;
  • термодатчик.

Вся регулирующая арматура может комплектоваться дополнительным ассортиментом приборов, которые позволяют автоматизировать распределение энергоресурсов и, одновременно, оптимизировать их.

Какие бывают схемы подключения контуров водяного теплого пола и типы распределительных систем

Самая элементарная методика включения греющих контуров с применением коллекторного шкафа заключается в подсоединении всех труб подачи к одному коллектору, а возвратные магистрали к другому. Сами коллекторы соединяются с трубами, идущими от котла. Но этот вариант практически никогда не используется по причине невозможности регулировки температуры подачи, что недопустимо при режимах повышенных температурных показателей.

Проблема решается элементарным перемешиванием потоков горячего и остывшего теплоносителя. Учитывая конструкционные особенности гидравлического напольного обогрева, а также функции, которые на него возложены, существует несколько способов сборки смесительного узла:

  1. с применением трехходового крана с функцией термостата;
  2. с помощью циркуляционного насоса и трехходового клапана;
  3. с применением двухходового клапана и насоса.

Доступные схемы для реализации подключения теплых водяных полов основаны на трех типах смешивания:

  • последовательном;
  • параллельном;
  • комбинированном.

Рассмотрим вкратце эти способы включения греющих контуров.

Коммутация гидросистемы напольного отопления при помощи трехходового крана

На небольших площадях до 12 м², где можно обойтись укладкой одного контура, популярны регуляторы типа Multibox. В его комплект входят:

  • клапан;
  • монтажный короб;
  • термостат типа K (регулировка по воздуху) или типа RTL (регулировка по воде).

Прибор не требует электропитания и прост в установке. Работа в паре с высокотемпературной радиаторной системой для него не проблема – теплоноситель охлаждается до нужных 25-35°C.

Схема и видео монтажа смесительной группы последовательного типа для гидравлического теплого пола

С точки зрения законов теплотехники этот тип смесительного узла наиболее производительный. Обратный поток, выходящий из него в сторону отопительного прибора, имеет температуру пола и более пониженный.

На место термостатического клапана можно установить балансировочный вентиль или, в крайнем случае, простой шаровый кран. Однако последний вариант нуждается в регулярном контроле и по этой причине малоэффективен в эксплуатационном плане.

Несколько усовершенствовать технологию смешивания можно при помощи трехходового клапана.

Такая методика позволяет производить открытие магистралей в плавном режиме. Охлаждающийся датчик клапана открывает поступление теплой воды из котла и перекрывает линию байпаса, при нагревании идет обратный процесс. Все мастера, которые знают монтаж теплого пола не по видео, а по практическим работам, утверждают, что подобный вариант хорош для небольших объемов – в пределах 3-4 контуров.

Следующий видео материал предлагается для более глубокого понимания процесса монтажа теплого пола и закрепления навыков сборки коллекторно-распределительной системы:

Схема подключения смесительной группы параллельного типа

Как можно наблюдать на чертеже, при параллельном способе смешивания магистрали с теплоносителем разделены. Допускается установка перепускного клапана взамен байпаса, это даст возможность не нагружать лишний раз насос, когда контуры закрыты, этим самым экономя электроэнергию. Механическая настройка клапана позволяет осуществить настройку напора нужного уровня, при котором прибор начнет пропускать через себя жидкость.

Данный способ коммуникаций не предусматривает использование трехходового клапана с термодатчиком, потому что он имеет небольшую проходимость. Для регулировки достаточно двухходового вентиля и в этом состоит преимущество этого типа смешивания.

Основной недостаток параллельного типа смешивания заключается в том, что температура входящего в контур потока воды равна температуре обратки, которая движется в направлении котла. Кроме этого, наблюдается непостоянство расхода теплоносителя по контурам.

Комбинированный метод подключения напольного отопления

Тем, для кого укладка и включение контуров теплого водяного пола в новинку, будет полезно узнать, что существует еще один метод коммутации – комбинированный. Он сочетает в себе две вышеописанные схемы, причем, весь узел может работать как в параллельном, так и в последовательном режиме смешивания.

Конструкция дает возможность выполнять широкий спектр балансировочных процессов, что повышает эффективность отопительной системы. Комбинированная схема включения легко интегрируется в сложные отопительные узлы, например, в случаях, когда необходимо объединить стандартную радиаторную систему с гидравлическим напольным обогревом.

  • Автор: Татьяна
