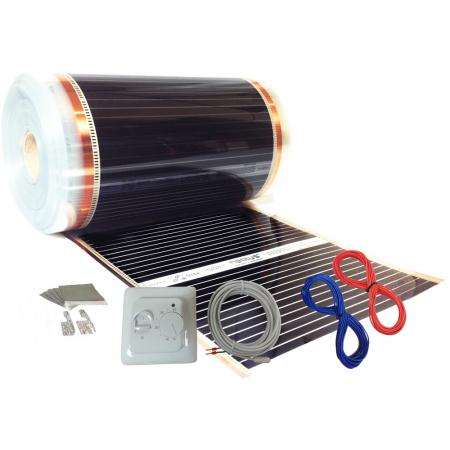

Инфракрасный пленочный теплый пол Varmel ECO Film 1.0-110w
Инфракрасный пленочный теплый пол Varmel Eco Film Премиум класса (220 Вт. м2) — самый популярный, простой, безопасный и технологичный способ обогрева полов и стен квартир, домов, балконов, лоджий, гаражей, теплиц, производственных и складских помещений.
Основные характеристики:
• Напряжение: 220 Вт/м2
• Толщина: 0,38 мм
• Ширина метра погонного: 0.5 м
• Температура нагрева поверхности: до 60° С
• Шаг разреза: 25 см
Преимущества инфракрасного теплого пола VARMEL:
· Анти-искра, сплошное серебряное напыление соединяющее карбон с медью;
· наименьшее сопротивление между карбоном и медью;
· возможность монтажа под любое покрытие “сухим” способом, т.е. без стяжки и нанесения клея (под линолеум, ковролин, ламинат) – быстрый монтаж от 1 часа;
· низкая цена-излучение живого тепла, аналогичного тому, что излучает солнце или камин;
· не пересушивает воздух в помещениях, создает наиболее естественную и комфортную для человека среду;
· экономичность энергопотребления;
· надежность, гарантия от производителя на инфракрасный теплый пол 10 лет;
· устойчивость к повреждениям — точечное повреждение пленки выводит из строя только одну карбоновую полоску или, в худшем случая — 25 см;
· линяя отреза 25 см;
· укладка на любые виды ровных поверхностей: доска, фанера, ДСП ; материалы соответствуют стандартам экологической чистоты;
· Плёнка для тёплого пола разработана и производится в Южной Корее на заводе ReXva.
Пленочный теплый пол можно использовать для дополнительного или основного обогрева помещения, но в таком случаем теплый пол должен быть уложен на 70 – 80% всей площади обогреваемой комнаты или помещения.
Монтаж инфракрасных теплых пленочных полов не доставит вам никаких хлопот, легкость установки является отличительной чертой пленочного пола. Обратите внимание укладывать теплый пол под места будущего расположения мебели без ножек, нельзя!
Инфракрасный пленочный теплый пол Varmel Eco Film Премиум класса (220 Вт. м2) — самый популярный, простой, безопасный и технологичный способ обогрева полов и стен квартир, домов, балконов, лоджий, гаражей, теплиц, производственных и складских помещений.
Основные характеристики:
• Напряжение: 220 Вт/м2
• Толщина: 0,38 мм
• Ширина метра погонного: 0.5 м
• Температура нагрева поверхности: до 60° С
• Шаг разреза: 25 см
Преимущества инфракрасного теплого пола VARMEL:
· Анти-искра, сплошное серебряное напыление соединяющее карбон с медью;
· наименьшее сопротивление между карбоном и медью;
· возможность монтажа под любое покрытие “сухим” способом, т.
· низкая цена-излучение живого тепла, аналогичного тому, что излучает солнце или камин;
· не пересушивает воздух в помещениях, создает наиболее естественную и комфортную для человека среду;
· быстрый нагрев помещения;
· экономичность энергопотребления;
· надежность, гарантия от производителя на инфракрасный теплый пол 10 лет;
· устойчивость к повреждениям — точечное повреждение пленки выводит из строя только одну карбоновую полоску или, в худшем случая — 25 см;
· линяя отреза 25 см;
· укладка на любые виды ровных поверхностей: доска, фанера, ДСП ; материалы соответствуют стандартам экологической чистоты;
· Плёнка для тёплого пола разработана и производится в Южной Корее на заводе ReXva.
Пленочный теплый пол можно использовать для дополнительного или основного обогрева помещения, но в таком случаем теплый пол должен быть уложен на 70 – 80% всей площади обогреваемой комнаты или помещения.
Монтаж инфракрасных теплых пленочных полов не доставит вам никаких хлопот, легкость установки является отличительной чертой пленочного пола. Обратите внимание укладывать теплый пол под места будущего расположения мебели без ножек, нельзя!
“/>
| Технические характеристики | |
| Мощность: | 110Вт |
|---|---|
| Ширина: | 0,5м |
| Длина: | 1м |
| Площадь обогрева: | 0,5м2 |
| Кабель для подключения: | есть (1,5м) |
| Клеммы для подключения: | 2шт |
| Гарантия: | 10 лет |
Порядок работы и правила укладки инфракрасного теплого пола
Теплые полы с момента своего появления на российском рынке, стали пользоваться большой популярностью. Они оптимальны для дополнительного обогрева жилых помещений в многоквартирном доме или загородном коттедже.
Например, инфракрасный карбоновый пол отлично справляется с задачей обогрева комнат, благодаря ему удобно поддерживать температуру воздуха на отметке 22-24 градус. Процесс укладки пола предельно прост и, при желании с такой задачей вполне справится и новичок. Ниже рассмотрим особенности укладки теплого пола в доме, наиболее популярные варианты покрытий их особенности и технические характеристики.
Что из себя представляет инфракрасный теплый пол
Инфракрасные теплые полы отлично справляются с поддержкой нормальных и комфортных температур в доме, не пересушивая воздух в помещении. Главное же преимущество ИК полов в том, что они полностью могут заменить традиционную систему отопления в квартире. Теплые полы представляют собой нагревательные элементы, которые пропуская через себя напряжение, обеспечивают помещение теплом. Нагревательный элемент прогревается, в результате чего появляется инфракрасное излучение, которое сквозь препятствия, такие как напольное покрытие, передает тепло и нагревает воздух.
Виды карбоновых покрытий
Первые продажи ИК полов ознаменовались успехом среди покупателей. Сегодня их предпочитает каждый 5-й житель страны. Спрос на продукцию породил огромное множество производителей, которые постоянно предлагают все более совершенные виды покрытий. Благодаря высокой конкуренции на рынке, цена на полы остается вполне адекватной. Сегодня лидерами продаж и надежными компаниями являются такие производители покрытий, как Rexva, Caleo, Green Life и множество других торговых марок.
Укладывать теплые полы можно мокрым способом и сухим. Мокрый способ предполагает помимо основного покрытия, его заливку плиточным клеем или цементной стяжкой. Важно то, что подключать такой пол можно только полного высыхания раствора. Специалисты рекомендуют выжидать месяц и только после этого вводить отопление в эксплуатацию.
Сухой способ позволяет укладывать теплый пол и сразу начинать им пользоваться. Наиболее часто сегодня в продаже можно встретить стержневые и пленочные теплые полы. Пленочные поступают в продажу в рулонах, ширина у разных видов от полуметра и варьируется до метра. Нарезать пленочные полы можно по метру, строго по указанной производителем разметке. Карбоновый нагреватель нанесен на внутреннюю сторону пленки. Форма нагревательных элементов может быть линейной, сплошной, с перфорацией или в виде пчелиных сот. Наиболее надежным вариантом является сплошное покрытие. Здесь прогрев пола происходит равномерно и самое главное очень быстро, а расход электроэнергии довольно экономичен.
Как правило, перфорированное покрытие уместно использовать при заливке пола стяжкой или клеевым раствором. Перфорация обеспечивает усиленное сцепление раствора и пола дома. С продольной полоской пленка пользуется самым большим спросом среди покупателей. Ее можно самостоятельно уложить дома, без помощи специалистов.
Места разреза понятно маркированы. При нарезке полотна очень сложно повредить карбоновые элементы. Стержневые полы представляют собой систему пластичных стержней, которые соединяются параллельно друг другу медным проводом. Внутри стержней есть нагревательный элемент, который и продуцирует тепло. Стержневые маты имеют одно важное преимущество, они саморегулирующие. Если на такой пол поставить тяжелую мебель, они не деформируются и не перегреются.
Особенности укладки теплых полов
Чтобы теплые полы не пришлось переукладывать, их необходимо монтировать в строгом соответствии с инструкцией. Даже, самый современный и надежный пол не будет работать, если в процессе подключения будут допущены ошибки и не точности. Большинство производителей теплых полов предлагают подробную инструкцию об особенностях монтажа теплого пола. Если соблюдать все рекомендации, он прослужит не менее 25 лет, тогда как гарантия от производителя на него 10 лет. Например, популярные марки теплого пола стержневого типа обладают функцией саморегуляции температуры.
Перед укладкой пола необходимо удалить старое покрытие, выяснить уровень падения полов, при необходимости поверхность выровнять. Для этого можно использовать самовыравнивающиеся смеси или цементный раствор. Заранее стоит продумать место подключения пола к сети и расположение терморегулятора. Он должен быть расположен в доступном месте, не желательно закрывать его габаритной мебелью.
Температурный датчик укладывают в паз, заранее подготовленный в полу. Его нужно поместить в гофрированную трубу с зондом и заглушкой. После чего можно приступать к укладке теплоизоляционного материала. Все стыки необходимо тщательно обработать клейкой лентой. Ее же потребуется использовать для фиксации покрытия к первичному полу. На изоляцию необходимо разложить карбоновые маты, по всей площади комнаты. Специалисты рекомендуют разматывать рулон пола со стороны расположения терморегулятора.
Когда система теплого пола собрана, можно приступать к самому важному моменту – подключению его к сети. Для начала выберите оптимальный температурный режим, после чего включайте полы.
Первое тепло появится не сразу, прогрев пола занимает 15-20 минут. Если он подключен корректно, в комнате станет теплее. Теперь можно приступать к укладке финальной цементной стяжки или заливке плиточным клеем.
Укладка нагревательной пленки
Пленочные полы укладывают в таком же порядке, как и карбоновые. Единственное существующее отличие, ИК полы необходимо укладывать таким образом, чтобы на них не шла большая нагрузка от мебели. Под диваном, шкафами и тумбами полы стелить нельзя. Важно помнить, что при укладке пленки, ее нужно располагать на расстоянии 5-10 см друг от друга, не внахлест. Крепить пленку дополнительно к полу не нужно, как и делать отверстия для стяжки цементного раствора. Самое главное, хорошо изолировать места разреза медной шины, для этого подойдет битумная изоляция. После чего можно на медной шине устанавливать контактные зажимы, куда пойдут соединительные провода, предварительно зачищенные от изоляции. Датчик температуры в ИК полах крепите к нагревательной полосе.
Желательно для него подготовить отверстие в теплоизоляции. Как и с карбоновым полом, зажимы располагаются в такой же последовательности. Уложенные провода необходимо зафиксировать скотчем. После чего, пол можно подключать к терморегулятору. Если площадь подключаемого пола большая, а рассчитанное потребление энергии будет составлять более 2 кВт, стоит заранее приобрести отдельный автомат, к которому и подключать систему полов.
Когда система пола полностью собрана, перед укладкой ламината ее необходимо включить в тестовом режиме и проверить корректность работы. Если дефектов нет, можно приступать к укладке финального напольного покрытия. Например, если это будет ковролин или тонкий линолеум, рекомендуется сверху теплых полов уложить слой фанеры или другого материала, после чего застилать полы. Если вы все подключили правильно и корректно, пол прослужит от 25 до 50 лет.
Достоинства и недостатки карбонового пола
Любые теплые полы имеют свои преимущества и недостатки.
Так, карбоновые полы имеют достаточно высокую цену, на рынке можно приобрести поддельную продукцию, не всегда отличимую от оригинала. Поломки карбонового пола довольно сложно поддаются ремонту. Оригинальная продукция имеет высокую цену и, далеко не каждый человек способен позволить себе такую покупку. По причине высокой стоимости, часто можно приобрести поддельный продукт, с более низким ценником. Но, о качестве здесь вовсе не идет речи. Поддельные карбоновые полы довольно быстро выходят из строя, а ремонт сопряжен с определенными трудностями. В частности, придется демонтировать напольное покрытие, чтобы выяснить причину поломки. Если теплые полы являются единственным источником тепла в помещении, дополнительно придется позаботиться об утеплении стен помещения. А это дополнительные расходы.
Преимущества ИК полов
Главным достоинством инфракрасных теплых полов является то, что они очень легко, просто и быстро поддаются укладке. Имея достаточно демократичную цену, они надежны и безопасны, потребляют умеренное количество электроэнергии, практически не требуют ремонта, если были подключены к сети корректно.
Как правило, для обустройства одной комнаты средних размеров, потребуется один рабочий день, чтобы уложить полы и подключить их. Для выполнения всего спектра работ, не требуется особый набор инструментов. Большая часть комплектующих поставляется вместе с полом. Если говорить о стоимости материала, то она предельно демократичная. Расчитывая расходы на паровое или водяное отопление, цена на теплые полы чисто символическая. К тому же, теплые полы карбонового типа можно использовать как дополнительный источник тепла, так и основной. Если подключение было выполнено строго по инструкции, расход электроэнергии будет минимальным.
К тому же, покрытие полностью безопасно для здоровья человека. Полу такого типа не страшна влага и сырость. Сбой работы одной секции не повлечет выход из строя всей системы отопления. Равномерный прогрев будет выполняться по всей площади помещения в привычном режиме. Довольно часто карбоновые полы можно встретить в детских комнатах, спальнях, кухнях, санузлах.
Особенность системы в том, что секции нагрева расположены параллельно друг другу. Если один квадрат перестал работать, на функциональность остальных секций это никак не повлияет.
Принципы эксплуатации и ремонта теплых полов
Современные системы теплых полов настолько продуманы до мелочей, что вывести их из строя довольно сложно. Чтобы пол прослужил предельно долго, стоит обращать внимание на рекомендации производителя о правилах использования. Оригинальный товар, с сертификатом соответствия имеет определенную гарантию. Сам срок службы покрытий довольно большой.
Если правила укладки были корректными, с соблюдением всех этапов монтажа, они прослужат не один десяток лет. Производитель не просто так рекомендует дополнительно к полу приобретать терморегулятор и датчик температуры. Их отсутствие полностью лишает приобретение ценности. Укладка и монтаж дополнительного оборудования должны выполняться строго по инструкции. Игнорирование требований производителя рано или поздно приведет к неисправности.
При соблюдении этих простых правил, теплые полы будут долго радовать своим теплом, не доставляя владельцам дома особых неудобств.
Неисправности теплого пола
Несмотря на то, что производители дают гарантию на теплые полы не менее 10 лет, потенциальные проблемы могут возникнуть раньше этого срока. Как правило, поломки возникают из-за не правильного подключения пола к сети или не соблюдения правил эксплуатации. Если такая проблема уже возникла, придется проводить ремонт. Если вышел из строя стержневой пол, вам потребуется снять декоративное напольное покрытие, провести замену неисправных элементов или полностью заменить теплый пол на новый. Такой процесс довольно затратен по времени и финансам. По этой причине, перед покупкой стержневого пола, стоит тщательно изучить качество продукции, отдавая предпочтение не аналогам, а оригинальному товару.
Инфракрасные полы гораздо проще поддаются ремонту, не требуют особых финансовых расходов и потери времени.
Достаточно заменить вышедший участок пола на новый, подключить его к общей системе теплого пола и продолжать пользоваться современной системой отопления.
Инфракрасный теплый пол | Экономичное решение для отопления
Потребность в отоплении зимой обходится владельцам домов изрядно из-за их неэффективности. Ваша домашняя система отопления может включать в себя шумные тепловентиляторы или сухой воздух, который может иметь неблагоприятное воздействие пыли или аллергенов. С другой стороны, несмотря на то, что обогреватели обеспечивают тепло, вы почувствуете тепло только лицом к лицу с жарой. Отход от обогревателя или открывание окон или дверей помещения приведет к потерям тепла и, как следствие, к тепловому дискомфорту. Здесь используется инфракрасный теплый пол идеален, так как инфракрасное отопление — это технология, которая обеспечивает сохранение тепла в окружающих помещениях, а не выбрасывание воздуха в пространство.
Почему нагревательные панели Heat-On:
Система обогрева Heat-On является производителем лучистых нагревательных панелей премиум-класса.
У нас есть многолетний опыт производства, в то время как наше основное внимание уделяется энергоэффективному проектированию зданий, систем отопления, вентиляции и кондиционирования воздуха. Мы используем нагревательные элементы из угольно-графитового кристалла в производстве нагревательных панелей для дома. Наши нагревательные панели предназначены для обогрева пола, стен, потолка и мебели, а не для обогрева воздуха.
Нагрев воздуха — не лучшая идея, так как это только увеличивает счета за электроэнергию, и вы скоро потеряете теплый воздух, когда теплый воздух найдет открытые двери или любое место для выхода. С другой стороны, тепло, хранящееся в объектах и зданиях, сохраняется гораздо дольше, что приводит к снижению стоимости энергии до 40%.
Наши панели с подогревом пола обеспечат вам теплый пол, незапотевающие зеркала и солнечное лучистое отопление в вашем доме. Солнечное тепло лучистое, оно накапливается в предметах, а не нагревает воздух. Накопленная энергия сохраняется дольше, а теплый воздух имеет тенденцию двигаться к потолку и теряется через вентиляционные отверстия, двери, окна и другие открытые пространства.
Необслуживаемые нагревательные панели «сделай сам»:
Наши излучающие нагревательные панели не требуют обслуживания и имеют пятилетнюю гарантию. У нас есть панели DIY, которые разработаны специально для австралийских погодных условий при работе от сети 240 В. Эти панели представляют собой тонкие, эстетически привлекательные конструкции. Эти панели просто требуют разовой установки, и нет необходимости в отдельной проводке для их крепления. Мы производим эти панели в соответствии с сертификатами ISO 9001 и 14001 за управление качеством и устойчивый подход.
Почему лучше выбирать нагревательные панели, а не обогреватели?
Существуют различные причины, по которым следует перейти на инфракрасное отопление. Наиболее важные причины:
Экономия пространства и незаметность:
Инфракрасные панели можно монтировать на потолке и стенах, и нет необходимости перемещать мебель или другие предметы пола, как при использовании обычных радиаторов.
Кроме того, если вы выберете панель изображения, вы получите незаметную отделку.
Простая установка своими руками:
Установка инфракрасной нагревательной панели — простая задача своими руками. Вы можете просверлить винты в стене или потолке, чтобы установить его и подключить к сети с помощью трехконтактной вилки. Панели поставляются с инструкциями по установке, крепежными деталями и винтами, монтажным шаблоном и отдельно стоящими ножками.
Без механических или движущихся частей:
В отличие от конвекционных котлов, инфракрасные плоские панели не имеют механических или движущихся частей. Таким образом, нет необходимости в обслуживании и можно не беспокоиться о выходе из строя панелей в разгар зимнего сезона.
Экономия денег:
Поскольку инфракрасные панели для обогрева пола работают за счет нагрева предметов, а не воздуха, это требует меньше энергии, так как воздуху требуется много времени, чтобы достичь комфортной температуры.
Результатом является экономия на счетах за электроэнергию до 40%.
Позвоните нам:
Позвоните нам по телефону 1300 737 104, чтобы решить вашу проблему с отоплением. Мы являемся отраслевыми экспертами в области отопления, вентиляции и солнечных систем.
Эффективные макеты | Превосходные сияющие продукты
Правила эффективного расположения инфракрасных лучей
Введение
С тех пор, как пещерный человек присел у костра в своей пещере, чтобы согреться, человек продолжает свои поиски улучшения комфорта своего окружения. Сегодня существует множество методов обогрева, чтобы кондиционировать тепло или охлаждать пространство здания, в котором мы находимся, основанные на тех же старых фундаментальных законах теплопередачи, которые перемещают тепло от источника тепла к пространству тела.
В помещениях тепло передается конвекцией или излучением. Печи, крышные или тепловентиляторы и циркуляция воздуха являются примерами конвективной теплопередачи.
Инфракрасное тепло представляет собой лучистую теплопередачу и обычно достигается с помощью газовых трубчатых нагревателей низкой интенсивности или нагревателей высокой интенсивности с керамической поверхностью с открытым пламенем.
Преимущества систем теплого воздуха: централизованный источник тепла и гибкость при подаче теплого воздуха именно туда, где он необходим. Кроме того, в систему воздуховодов можно легко включить оборудование для кондиционирования воздуха. Некоторыми недостатками являются: шум, расслоение, циркуляция пыли и высокие эксплуатационные расходы, особенно в более крупных конструкциях типа «коробчатого здания».
Инфракрасное тепло устраняет большинство из этих недостатков, но его часто отвергают, поскольку отсутствие надлежащей практики компоновки приводит к плохому распределению тепла.
К счастью, наше понимание того, как работает инфракрасное лучистое тепло, и некоторые технические улучшения в оборудовании делают низкоинтенсивное инфракрасное тепло предпочтительным вариантом для обогрева промышленных зданий, обеспечивая комфорт и экономичность эксплуатации.
Инфракрасные обогреватели согревают людей с помощью прямых и вторичных тепловых механизмов. Обогреватель производит инфракрасную энергию, которая излучается на людей и предметы, первые поглощают энергию и преобразуют ее непосредственно в тепло тела, как будто нагреваясь солнцем. Лучистая энергия, падающая на пол, стены и другие предметы в здании, поглощается, и эти предметы, нагреваясь, повторно излучают тепловую энергию. Этот механизм аналогичен нагреванию атмосферы после того, как Земля поглотила солнечный свет.
Размещение обогревателя — поместите тепло туда, где холод
При размещении лучистых трубчатых обогревателей в планировке здания важно понимать, что люди чувствуют себя некомфортно, когда излучение их окружения не является нейтральным. Там, где есть холодные стены или окна, люди почувствуют сквозняк, если только эти области не нагреты до такой степени, что они больше не являются теплоотводами в пространстве.
Здания редко теряют тепло равномерно по всем площадям.
Двери и окна обычно более холодные, северная сторона здания может подвергаться большему ветру и т. д. Когда люди передвигаются по зданию, они ощущают эти более холодные области, потому что лучистая среда не является нейтральной.
Обычные трубчатые радиационные обогреватели имеют горячую и холодную стороны, что часто считается недостатком для достижения равномерного распределения тепла. Тем не менее, согласование более горячего конца обогревателя с более холодными областями здания даст больше прямого излучения на стены, полы и людей, где есть наибольшая потеря тепла, выравнивая распределение тепла.
Правило №1:
Разместите нагреватель концом горелки возле дверей или более холодных стен здания.
Максимизируйте тепловую массу
Объекты на пути прямой лучистой энергии от нагревателя поглощают эту энергию и повторно излучают в окружающий воздух.
Различные материалы обладают разной способностью поглощать прямую лучистую энергию.
Например, воздух плохой поглотитель; сталь, дерево и картон являются умеренно хорошими поглотителями, но бетон отлично поглотит инфракрасную энергию. Поскольку большинство строительных конструкций имеют бетонный пол, у нас есть идеальная тепловая масса или тепловой «аккумулятор». Когда есть избыточное тепло, оно поглощает и накапливает. При недостатке тепла (открыта дверь или неестественно холодная ночь) тепловая масса выделяет свое тепло и излучает его другим материалам в пространстве здания. Преобразование концепции тепловой массы в схему лучистого тепла значительно улучшает равномерность распределения температуры и тепла.
Правило №2:
Устанавливайте обогреватель так, чтобы он видел максимальное количество бетонного пола.
Короткий и высокий
Инфракрасные трубчатые обогреватели низкой интенсивности выпускаются с различной скоростью нагрева, как правило, от 50 000 BTUH до 220 000 BTUH с рекомендуемой производителем длиной излучателя для данной скорости.
Учитывая общие тепловые потери здания, реакция многих проектировщиков заключается в выборе оборудования, которое будет достаточно длинным, чтобы «покрыть» всю площадь этажа, что не всегда является лучшим решением.
Все утвержденные радиационные трубчатые обогреватели прошли тесты на минимальную тепловую эффективность, предусмотренные стандартами ANSI, которые требуют, чтобы максимальная температура труб не превышала 1100 °F плюс температура окружающей среды, а температура дымовых газов не превышала 400 °F плюс температура окружающей среды. Увеличение длины трубы излучателя ради охвата снизит температуру дымовых газов, но лишь незначительно увеличит общую мощность излучения, поскольку мощность инфракрасного излучения является четвертой степенной функцией температуры. Как правило, десятифутовый кусок излучающей трубы диаметром четыре дюйма при температуре 250 ° F будет излучать около 5000 BTUH тепловой энергии, почти вся из которой просто поднимется к потолку.
Другим отрицательным аспектом удлинения эмиттерной трубы является риск достижения точки росы дымовых газов, при которой образуется кислотный конденсат, что может привести к преждевременному разрушению из-за коррозии.
Кроме того, удлинение нагревателя и дальнейшее снижение температуры его дымохода приводит к увеличению сквозной разницы температур и снижению ощущения комфорта людей.
Настаивая на полном лучистом покрытии площади пола, мы не учитываем способность бетонной массы пола выравнивать тепловое перераспределение и не принимаем во внимание некоторое рассеяние прямых инфракрасных лучей.
В свете вышеизложенного важно подвешивать обогреватели как можно выше, чтобы максимизировать площадь излучения на полу, при этом помня о том, что прямая инфракрасная энергия, попадающая высоко на наружные стены, обычно является потерянной энергией. Во избежание этого переместите обогреватель ближе к центру здания.
Правило №3:
Если скорость и другие критерии эффективности одинаковы, выбирайте более короткие обогреватели, а не более длинные, и подвешивайте их как можно выше. Это максимизирует окупаемость ваших капиталовложений и продлит срок службы оборудования без снижения эффективности или производительности.
Максимальная эффективность излучения
Как указывалось ранее, все утвержденные инфракрасные излучающие обогреватели соответствуют одним и тем же критериям минимальной тепловой эффективности, и хотя эти показатели эффективности могут быть увеличены за счет увеличения длины излучателя, любое улучшение характеристик в лучшем случае незначительно. и перевешивается негативными факторами. Действительно, тепловой КПД — это вводящий в заблуждение метод измерения производительности инфракрасного обогревателя, когда на самом деле важно; “сколько энергии достигает пола и пассажиров по отношению к израсходованному топливу?” То есть, какова эффективность излучения обогревателя?
К сожалению, на этот вопрос нет простого ответа. Физическая конфигурация трубчатых обогревателей низкой интенсивности не соответствует стандартному методу измерения эффективности излучения. Даже методология, используемая для нагревателей высокой интенсивности, в значительной степени ошибочна.
Некоторые аналогии со здравым смыслом могут помочь нам понять факторы, которые максимизируют эффективность излучения обогревателя, не обязательно определяя фактическое числовое значение. Нашему пониманию поможет недавний инцидент.
Изготовитель А был обеспокоен выходом на рынок производителя В, поэтому они решили сравнить два конкурирующих нагревателя на своем испытательном стенде. Из двух нагревателей А имел чуть более высокую производительность и чуть более высокую тепловую эффективность. Нагреватели были одинаковой длины. Каждый из обогревателей работал одинаковое время и отмечалось повышение температуры на сетке пола. Вопреки первоначальным ожиданиям, обогреватель B отдает в пол больше тепла, чем обогреватель A, и на практике тепло пола — это единственное, что беспокоит пользователя.
При проверке двух единиц оборудования было установлено, что единственным важным отличием двух нагревателей, которое могло повлиять на эти результаты, была конструкция отражателя. Нагреватель B был оснащен торцевыми крышками отражателей и имел многогранный алюминиевый отражатель с глубокой тарелкой, в то время как нагреватель A имел гораздо более мелкую и очень простую конструкцию «цилиндр».
Результаты становятся еще более очевидными, когда формулируется нелепая гипотеза и на нее дается ответ.
Все обогреватели имеют круглые излучатели (обычно диаметром 4 дюйма), а инфракрасная энергия излучается радиально.
Насколько эффективным был бы обогреватель, если бы не было отражателя? Ясно, что вся лучистая мощность, не достигающая пола, обычно не способствует обогреву помещения, поэтому около 30%. Насколько эффективным был бы обогреватель, если бы он был оснащен идеально параболическим отражателем, который фокусировал бы и отражал ВСЮ излучаемую энергию на пол? За исключением конвективных потерь, 100% излучаемой лучистой энергии достигает пола и способствует нагреву помещения.
Из приведенных выше аналогий следует очевидный вывод.
Правило № 4:
Чтобы максимизировать эффективность излучения, выбирайте глубокие, хорошо спроектированные отражатели, которые отражают максимум излучаемой энергии на пол плотным рисунком.
Кроме того, торцевые заглушки помогают поддерживать температуру эмиттера и снижают конвективные потери.
Согласование тепловой нагрузки
Проектирование любой системы отопления должно начинаться с расчета ожидаемой тепловой нагрузки. Основываясь на конструкции здания, его использовании и местной погодной статистике, формулы ASHRAE достаточно точно предсказывают количество тепла, необходимого для поддержания комфорта в помещении. Хотя проектировщики осознают, что наиболее эффективной системой отопления является та, которая обеспечивает на постоянной основе столько тепла, сколько необходимо для покрытия текущих потерь тепла, они также признают, что случаются экстремальные погодные условия, выходящие за рамки статистических данных, и они скорее будут обвинены в превышении размеров, чем под размер. Системы отопления редко работают более чем на 75-80% от их максимальной мощности.
Кроме того, мало кто понимает, что разные методы нагрева имеют разную эффективность.
Тепловой КПД печей и тепловентиляторов обычно находится в пределах 80-85%. Тепловой КПД котла достигает 90%, и эти значения обычно включаются в расчеты конструкции отопления. Однако передаточная эффективность конвекторов/радиаторов и инфракрасных излучающих обогревателей также недостаточно изучена и поэтому часто игнорируется.
При расчете теплового КПД оборудования не учитываются коэффициенты, но учитывается коэффициент теплопередачи. Этот фактор обычно дает прирост эффективности на 5-15%. Таким образом, для проектирования системы лучистого отопления выполняется типичный расчет градусо-дней ASHRAE, но соответствующая мощность системы может быть уменьшена на 5-15%.
Высокоинтенсивные обогреватели больше подходят для точечного обогрева, полагаясь на быстрое восстановление за счет высокой степени прямого излучения. Дополнительный припуск тепла должен быть сделан для вентиляции дымовых газов. Поэтому повышенные коэффициенты производительности никогда не превышают 5%. Коэффициенты эффективности оборудования для низкой интенсивности, когда некоторые системы могут достигать тепловой эффективности в диапазоне низких 80%, могут повышаться до 15% и 20%.
Слишком большие размеры системы лучистого отопления редко отрицательно сказываются на самом оборудовании, но более частые циклы слишком больших размеров системы снижают личный комфорт и экономию топлива.
Правило № 5:
Чтобы рассчитать теплоизлучающую систему низкой интенсивности от Superior Radiant Products, рассчитайте потери тепла здания с помощью традиционных методов ASHRAE и сопоставьте входную мощность системы с 80-90% от первой. Чтобы обеспечить максимальный комфорт и экономию топлива, не превышайте мощность системы отопления.
Новые технологии
В то время как надлежащая практика компоновки во многом способствует оптимальному личному комфорту и максимальной экономии топлива, некоторые недавние инновации в конструкции оборудования привели к дальнейшим улучшениям в управлении комфортом.
Распространенной жалобой на традиционные инфракрасные обогреватели низкой интенсивности является относительно большой разброс мощности излучения от конца к концу обогревателя.
Эти условия эксплуатации не позволяют использовать данное оборудование в приложениях с большим количеством людей и низкими потолками, где это особенно заметно. Этот недостаток был устранен путем выпуска обогревателей серии L компанией Superior Radiant Products. Изменяя поток воздуха через горелку и используя различные материалы по длине излучателя, отклонение мощности излучения нагревателя поддерживается на уровне менее 15%.
Теоретически идеальные условия комфорта и максимальная экономия топлива достигаются системой отопления, если она точно и непрерывно реагирует на теплопотери здания. Традиционные системы обогрева, в том числе инфракрасные, конечно, этого не делают. Система может работать только в выключенном или максимальном включенном состоянии и зависит от термостата, который поддерживает нормальную температуру в помещении на желаемом уровне.
К сожалению, это неэффективно с двух точек зрения. В весенний и осенний периоды система явно перегружена для соответствия внешним условиям.
Для производства небольшого количества тепла система будет работать в максимальном режиме ВКЛ в течение очень коротких периодов времени и ВЫКЛ в течение длительных периодов времени. При каждом запуске цикла топливо тратится впустую, чтобы довести оборудование до рабочей температуры, а затем тепловой импульс системы и допуски в термостате заставят систему превышать свои настройки в каждом цикле. Чем чаще цикл, тем больше расходуется топлива.
Кроме того, эта цикличность и состояние максимальной мощности горелки при низкой потребности в тепле неудобны для жильцов.
Вышеизложенное образно представлено в Таблице 1.
Диаграмма I Обычная технология Максимум – Вкл/Выкл
Двухступенчатые регулируемые нагреватели доступны уже несколько лет и устраняют описанные недостатки. Двухступенчатый термостат дает сигнал нагревателю работать примерно на 75% от его максимальной мощности до тех пор, пока нагреватель не сможет справиться с потерями тепла в здании, и не будет подан сигнал о включении максимальной мощности горелки.
