Теплый пол в 2х этажном доме схема + видео + фото

Мы уже рассматривали схему отопления этого дома, где на первом этаже у нас теплый пол, а на втором радиаторы с коллекторной разводкой.
старая схема отопления с радиаторами и теплым полом
Сейчас я предлагаю рассмотреть этот же дом, но с другим вариантом отопления: на первом и втором этажах у нас будет только теплый пол. Посмотрим, чем отличаются эти две системы.

Разумеется первой отличие, это отсутствие радиаторов и коллекторной разводки.
старая схема с насосно-смесительным узломновая схема без насосно-смесительного узла
Также нам не понадобится коллектор для радиаторов.
В данной системе нам также не понадобится насосно-смесительный узел. Так в нашем случаи весь дом отапливается с помощью теплых полов. Здесь нету отдельного контура для радиаторов и для теплого пола. Тут мы сразу на котле для всей системы устанавливаем температуру теплоносителя в районе 40 градусов.
В системе отопления с радиаторами и теплым полом нужно два контура, один для радиаторов с температурой в районе 60 градусов, другой для пола с температурой около 40. Насосно-смесительный узел создает второй контру с пониженной температурой. А так как в нашем случаи нет радиаторов, то нет необходимости во втором контуре и насосно-смесительном узле.
Так как у нас на втором этаже так же теплый пол, то нам понадобится регулировочный коллектор с большим количеством выходов. Устанавливаем его и подключаем к магистральным трубам котла.
Магистральная труба 26 диаметра, трубы для теплого пола 20 диаметра.
укладка теплого пола змейкой и улиткой
После того, как мы разобрались с котельной, подготовим пол для укладки труб на втором этаже. Процедура будет аналогична той же что делали на первом этаже.

1. Укладываем утеплитель
2. Укладываем отражатель
3. Устанавливаем сетку

Монтируем теплый пол. Диаметр труб 20 мм. Трубы крепим к сетки пластиковыми зажимами или проволокой. Трубы укладываем удобным для нас способом: змейкой или улиткой.
теплый пол перед заливкой
После того, как мы все сделали перед заливкой нужно закачать в систему теплоноситель до 3-4 атмосфер, но не включая отопления. Это необходимо чтобы трубы деформировались и приняли рабочее положение. Также не забываем сделать демпферной лентой окантовку по периметру всех стен.
общая толщина заливки 8 см
Затем можно заливать пол. Толщина заливка должна быть такой, чтобы высота бетона над трубами (не общая высота, а именно над трубами) была не менее 3 см, а лучше 5 см (это нужно чтоб бетонный пол не треснул и не лопнул). Стандартная общая высота заливки бетонного пола составляет около 8 см, это оптимальный вариант. После заливки, нельзя включать отопление в течении 24 дней. Нужно чтобы бетон окончательно схватился.

Статьи

Как выбрать расширительный бак для отопления частного дома

Газовое отопление дома от газгольдера и баллонов

Терморегулятор для радиатора отопления (Обзор)

Какие радиаторы отопления лучше

Котлы Вахi: преимущества, отзывы

Однотрубное и двухтрубное отопление, что лучше?

Что такое терморегулятор

Как выбрать биметаллические радиаторы

Газовые двухконтурные котлы (обзор, популярные модели, как выбрать)

Отопление загородного дома с принудительной циркуляцией

Каким образом расположить трубы на основании теплого водяного пола

• Плюсы и минусы
• Спиральная схема
• Особенности схемы «змейка»
• Комбинированный вариант

В холодные времена кроме основной системы отопления приходиться использовать и дополнительные источники. Но тепловентиляторы и обогреватели тратят большое количество энергии. В таком случае стоит подумать о встраиваемой отопительной системе, обладающей большим количеством положительных качеств. Среди них особую популярность имеет теплый водяной пол, который можно выполнить при использовании различных монтажных схем теплого пола.

Плюсы и минусы

По сравнению с теми же обогревательными приборами теплый водяной пол отличается низким расходом энергии, повышенным комфортом, эстетическим внешним видом и безопасностью в использовании. Но стоит отметить и другие плюсы, которые можно получить в том случае, если по технологии выполнить монтаж отопительной системы водяного типа в полу.

Но так как имеют достоинства, нельзя забывать про те трудности, которые можно встретить в процессе использования системы теплого водяного пола. Самый основной из них – сложный монтаж. С первого раза вряд ли новичок строительной сферы сможет справиться с поставленной задачей в одиночку. Лучше всего воспользоваться услугами специалистов, которые имеют опыт в данном направлении. До начала установки всех компонентов следует произвести качественную подготовку основания, выполнить выбранный вариант стяжки для выравнивания основания. К тому же в основном выполняется все в несколько слоев, что еще больше увеличивает монтажный процесс.

Если обнаружатся дефекты трубопровода, то пойдет утечка теплоносителя, который направится вниз. Если там располагается стяжка, то вряд ли он пойдет к соседям, но все же ситуации могут быть разные. Но от этого нарушиться работоспособность всей системы и тепло не будет поступать внутрь помещения. Обнаружить проблемное место самостоятельно будет трудно. Придется выполнять демонтаж напольного покрытия и искать участок для ремонта.

Когда в помещении имеется хорошая теплоизоляция, то теплый водяной пол может выступать в качестве основного источника отопления. При этом должен быть установлены качественные стеклопакеты и двери, чтобы тепло никуда не пропадало. Кроме этого будут участки, где осуществить монтаж теплого пола водяного типа произвести не удастся – лестницы на второй этаж, незначительные по площади коридорчики. Здесь уже придется думать об оборудовании помещений дополнительными источниками отопления.

Специалисты уверяют в том, что теплый водяной пол можно считать по праву самым лучшим дополнительным источникам тепла.

Для устройства теплого водяного пола могут использовать различные монтажные схемы, которые в свою очередь имеют свои особенности.

Спиральная схема

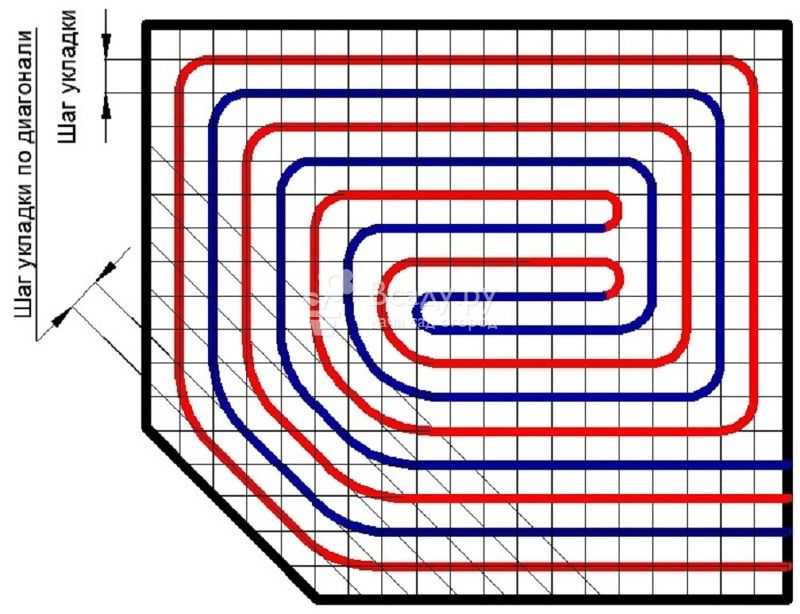

В данном методе расположение трубопровода выполняется в форме «улитки». Все они расположены по всей плоскости в помещении, как те элементы, где проходит нагретый теплоноситель, а также остывший для последующего нагрева. Трубы должны располагаться параллельно относительно друг друга.

Нагрев воздуха в помещение и основания пола выполняется поступательно и равномерно. Стены, которые являются внешними к улице, можно дополнительно утеплить, выполнив сдвоенную спираль. Малая спираль крепится на основание пола у входной двери и вдоль «прогретых» стен, а вдоль холодных участков располагается вторая спираль. Если посмотреть на устроенный трубопровод, то можно без сомнения сказать, что по форме это улитка. Шаг труб может уменьшаться при расположении около «холодной» стены.

Среди положительных качеств можно отметить то, что схема теплого пола выполняет нагрев комнаты равномерно. При этом гидравлическое сопротивление заметно сокращается. При выборе данной схемы для теплого водяного пола количество и расход труб и другого материала несколько меньшее, так как заполняется исключительно необходимое пространство. Сокращение шага достигается за счет плавного изгиба трубы.

Все эти положительные моменты сопряжены с трубным монтажом, который вряд ли получится выполнить в первый раз и собственными силами. По сравнению с другими вариантами расположения трубопровода, данная схема теплого пола водяного типа относится к числу самой сложной по проектной части.

Поверхность пола прогревается равномерно по всем участкам еще и за счет того, что витки спирали равномерно распределены по всему основанию пола. Не смотря на то, что труба отвода носителя тепла располагается также внутри помещения, она размещается последовательно вместе с нагретыми  элементами, что видно на представленной схеме теплого водяного пола в доме.

Особенности схемы «змейка»

Используемая схема расположения теплого водяного пола предусмотрена для тех помещений, где следует разделить его на соответствующие зоны по температурным показателям. Режимы будут различаться за счет выбранного распределения отопительных элементов.

Виток с горячей водой может пускаться параллельно и вдоль одной из стен, а внутри помещения в таком случае создается одинарная змейка. В таком случае основной уровень температуры и тепла в комнате будет располагаться в одной из половин помещения от источника подачи теплоносителя. Вторая половина в таком случае будет прогреваться несколько меньше и к месту ухода носителя тепла будет вообще прохладной. Так что этот вариант больше подходит для помещений с зонированием участков пола с разными уровнями температур. У входа можно создать более теплый участок, а в дальней части – более прохладный. Или же выполнить все наоборот.

Большей эффективностью обладает двойная змейка, когда образно прохладные и теплые участки будут чередоваться друг с другом. Тогда прогрев будет более равномерным, но все равно ярко будут просматриваться участки с меньшей температурой от нагревательных элементов. По мере удаления от участка подачи теплоносителя будут сокращаться и степень нагрева поверхности пола. К тому же в таком случае трубы будут иметь больший угол изгиба, что может негативно сказаться на качестве материала.

Есть еще один вариант схема укладки теплого водяного пола – угловая змейка. В основном это подходит для помещений с углами. Следовательно, на улицу будут выходить сразу две стены, и они будут считаться «холодными». Ее очень легко реализовать на деле. Но с другой стороны создается значительный угол изгиба трубы на всем протяжении участка для обогрева. Если сделать все небольшим шагом, то возникает большая вероятность излома конкретного участка.

Комбинированный вариант

Прямоугольную форму имеют не все помещения. Кроме этого две «холодные» стены в комнате не всегда можно прогреть с учетом использования одной конкретной схемы расположения труб теплого водяного пола. В таком случае применяется комбинированный вариант, где сочетается несколько схем в одном, или же чередуется одна и та же схема на разных участках в комнате.

Петлями располагаются трубы по наружным стенам. Чаще всего их крепят на основании под прямым углом относительно друг друга. В этом месте можно даже уменьшить шаг расположения труб, чтобы достичь наилучшего результата по прогреву помещения в целом.

Для устройства теплых водяных полов в городской квартире следует ознакомиться со всей документацией и возможно получить соответствующее разрешение. Исключение составляет включение теплых водяных полов в базовый вариант отопительной системы новых строений.

Комбинированный вариант укладки водяных полов по схеме функционирует лишь в отопительный период. Все работы по монтажу придется производить собственными силами. Если же подключение осуществляется к единому автономному котлу, что характерно для новостроек, то тогда отопление будет подавать тепло внутрь помещение в течение круглого года. Схема укладки труб теплого пола в таком случае выбирается по усмотрению исполнителя.



При устройстве теплого пола водяного типа по одной из выбранной схемы получиться желаемый результат. Помещение будет прогреваться от пола и позволит чувствовать себя в нем комфортно. Лишней траты энергии не будет, за счет сокращения предельной температуры теплоносителя. К тому же в комнатах с высокими потолками тепло не будет подниматься выше 2.5 метров от уровня пола. Это также уменьшает трату средств на отопление.

Предварительно можно просмотреть видеоинструкции, посоветоваться со специалистами в данном направлении, чтобы произвести самостоятельно монтаж схемы для теплого водяного пола грамотно. Только при четком следовании технологии расположения труб под стяжкой пола помещение будет получать необходимое количество тепла, начиная от его поверхности. В дополнение рекомендуем видео как укладывать  водяной теплый пол в квартире,  данная подборка поможет выполнить монтаж и не совершить ошибок.
