Теплый пол из полипропиленовых труб своими руками как установить

Теплый пол из полипропиленовых труб своими руками считается хорошей альтернативой и дополнением радиаторной схемы обогрева. Монтаж своими руками задача интересная. В данной статье будут подробно рассмотрены положительные и отрицательные стороны полипропилена и поэтапный монтаж труб теплого пола в комнате.

Содержание

1. Характеристики полипропиленовых труб
2. Расчет количества полипропиленовых труб
3. Подготовительный этап укладки полипропиленовых труб
4. Укладка полипропиленовых труб
5. Монтаж контуров коллектора

Характеристики полипропиленовых труб

Примененные полипропиленовые трубы в системе теплового пола позволяют достичь следующих положительных моментов:

• Продолжительный период эксплуатации без аварий, труба для теплых полов может прослужить без проявления дефектов более пятидесяти лет.
• Полипропилен химически инертный материал, поэтому в агрессивной среде долгое время остается абсолютно целым.
• Данная труба не накапливает внутри себя никаких отложений, так же не подвергается коррозийным процессам.
• Выполненный трубопровод из полипропиленовых труб обладает низким уровнем распространения шума.
• По завершению укладки образуется монолитная сеть, которая полностью исключает утечку теплоносителя, а это, в свою очередь, значительно повышает срок службы схемы.
• Работу по сварке полипропиленовых труб может выполнить любой начинающий специалист.
• Комплектующие и сама труба имеют довольно привлекательные ценники.
• За счет своей значительной прочности изделие способно выдержать большое давление.
• Благодаря небольшому весу, монтаж теплового пола протекает без значительных трудностей.
• В случае замерзания теплоносителя труба не разрушается, потому что полипропилен способен расширяться. А при оттаивании успешно принимать первоначальную форму.
• Тёплый пол, выполненный из полипропиленовых труб, является экологически безопасным изделием, так как в процессе эксплуатации не происходит выделения отравляющих веществ.

К недостаткам можно отнести, что труба для теплых полов из пропилена чувствительна к высоким температурам. Именно поэтому в пожароопасных помещениях недопустимо применять такой пол. Так же запрещено, чтобы теплоноситель имел температуру 95 градусов.

Полипропиленовые трубы для теплого пола

Расчет количества полипропиленовых труб

Перед тем как укладывать теплый пол из полипропиленовых труб своими руками, необходимо все тщательно рассчитать. Перед осуществлением расчета на миллиметровой бумаге выполните чертеж пола в масштабе. Монтировать теплый пол из труб можно с помощью двух методов:

1. Змеевидный.
2. Спиралевидный.

Наиболее простым в исполнении считается первый вариант. Но он имеет соответствующий недостаток. Теплоноситель теряет температуру по мере прохождения по трубе и в дальней точке будет плохо прогревать пол. Такой метод применяют, когда нужно в одной части комнаты сделать пол теплее, чем в другой.

Спиральная схема установки лишена такого недостатка. Происходит чередование горячей и холодной трубы. Этот метод является наиболее популярным.

Выбрав желаемую схему, нужно нанести ее на чертеж. Допустимый интервал между трубами равен 35 сантиметрам. Считается, что труба для теплых полов с диаметром в 16 мм прогревает толщу стяжки во всех направлениях на 15 см. А это значит, что шаг трубы меньше 15 см нецелесообразен.

От стен трубы должны монтироваться на расстоянии более 20 см. Длина одного контура не должна быть больше 80 м, приемлемой длиной считается показатель в 50 м.

Обязательно выберите и укажите место установки коллектора на схеме. Так как труба контура стартует и финиширует именно в нем. Для определения метража, измерьте получившийся трубопровод на чертеже с помощью линейки и умножьте на масштаб. К конечной цифре прибавьте десяти процентный запас на подрезку.

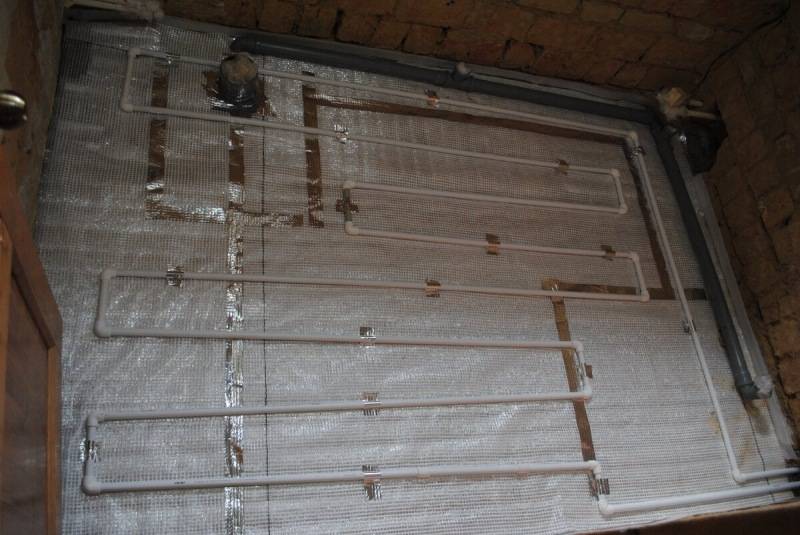

Распределение контура теплового пола

Подготовительный этап укладки полипропиленовых труб

Для того чтобы сделать теплый пол из полипропиленовых труб своими руками нужно правильно выполнить все подготовительные мероприятия. Алгоритм действий выглядит следующим образом:

• Нужно удалить старое напольное покрытие, а так же выполнить демонтаж стяжки.
• Осуществить осмотр основы и, если это нужно, то отремонтировать трещины и выбоины. Для этого трещины очищаются от крошки бетона до твердой части, затем грунтуются и заделываются раствором.
• Затем выполняется монтаж гидроизоляционного слоя. В этой роли применяется плотная полипропиленовая пленка. Если невозможно уложить всю площадь пола единым куском, то на стыках пленки нужно выполнять нахлест минимум 15 сантиметров, а скреплять пленку нужно скотчем. На стенки она должна заползать на 20 см.
• Далее выполняется монтаж теплоизоляционного слоя. Можно применять различные материалы как рулонного, так и плиточного исполнения. Если был выбран пенополистирол экструдированный, то важно соблюсти полное отсутствие зазоров между плитами. Чтобы избежать щелей рекомендуется монтировать утеплитель в два слоя, таким образом, чтобы верхние плитки перекрывали стыки нижнего ряда. Так же оставшиеся щели можно заполнить строительной пеной.
• Затем выполняется укладка подложки с фольгированным слоем. Данное покрытие отражает тепловые лучи вверх, тем самым лучше прогревая стяжку и соответственно воздух в комнате. Это покрытие соединяется специальным фольгированным скотчем.

Строгое следование и тщательное выполнение всех подготовительных действий позволяет значительно снизить финансовые затраты на энергоносители и сделать теплые полы в однотрубной системе отопления, которые прослужат долгое время.

Укладка полипропиленовых труб

Для плавного обогрева всей площади комнаты рекомендуется применять схему укладки “змейка”.

Для укладки труб можно приобрести маты с бобышками, либо применять армированную сеть с крупным размером ячейки.

Сетка так же осуществит армирование стяжки, что увеличит срок ее эксплуатации. Труба прикрепляется к сетке по ранее расчерченному плану с применением вязальной проволоки или пластиковых хомутов. Не рекомендуется сильно затягивать крепеж, так как можно повредить трубу. Расстояние между хомутами не должно быть больше 80 сантиметров.

Затем выполняется установка коллектора. В него сходятся начало и конец всех контуров теплового пола.

Монтаж контуров коллектора

Перед тем как смонтировать теплый пол из полипропиленовых труб своими руками, убедитесь, чтобы укладка труб соответствовала вашей схеме.

На завершающем шаге производится подключение и настройка контуров в коллекторе согласно сопроводительным документам изделия. Основной алгоритм выглядит следующим образом:

• Закрепление начала трубопровода в подающем коллекторе, а его конца в обратном.
• Далее проверяется система на работоспособность. Для этого заполняется каждый контур теплоносителем в отдельности. Для вытравливания воздуха все клапана в распределителе открываются.
• Нужно установить давление в трубах в полтора раза выше рабочего, но он не должен быть меньше 6 бар.
• Спустя четверть часа уровень давления снизился, его нужно повысить вновь. Этот этап проводится трижды.
• Затем схема остается нагруженной ровно на сутки. Монтаж признается исполненным грамотно, если давление упало всего на 2 бара.

Затем производится заливка стяжки с обязательным использованием специализированных присадок, в виде микрофибры. Раствор должен высохнуть полностью, в период его просушки категорически запрещено использовать тепловой пол.

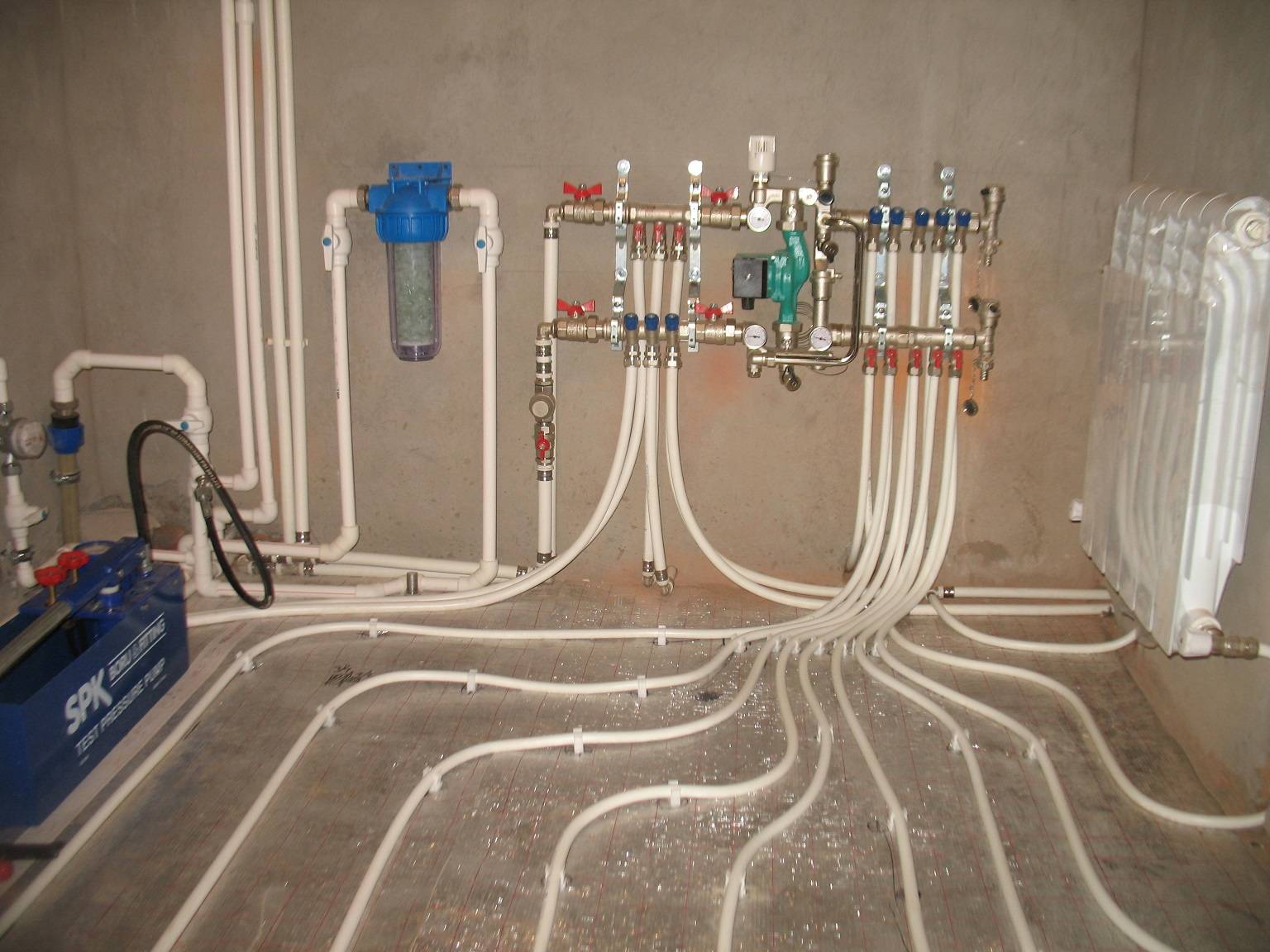

Подсоединение всех контуров к коллектору

В вышеописанном материале был полностью освещен вопрос, как выполнить тепловой пол из полипропиленовых труб самостоятельно. Изучив его, вы сможете выполнить данный вид ремонта самостоятельно.

Почему нельзя использовать полипропиленовые трубы в системе теплый пол

Беда основной части отечественных загородных застройщиков заключается в том, что они всегда и на всем пытаются сэкономить. Попытки экономии наблюдаются не только в мелочах, но и на достаточно важных вещах. Одной из таких важных вещей является устройство теплого пола, где, казалось бы, и сэкономить сильно не получится, тем не менее все же экономить умудряются.

Система теплого пола сегодня признана одним из самых эффективных, и одновременно относительно недорогих вариантов отопления помещений. Суть этой системы заключается в том, что в бетонную стяжку монтируются электрический кабель или водяные трубопроводы. В случае с кабелем их нагревает электричество, в случае с трубопроводом в него подается горячая вода. Таким образом пол нагревается и все тепло от него равномерно распределяется по помещению без всяких потерь.

Наиболее часто используется именно водяная система отопления, так как ее можно питать от общего котла, тогда как электричество подается отдельно, и стоит оно гораздо дороже остальных видов топлива. Трубы, по которым циркулирует вода, заливаются цементной стяжкой, которая и формирует теплый пол. Вроде бы все логично и понятно, и где тут можно сэкономить?

А экономия идет в сфере выбора труб для создания трубопровода. Кто побогаче – укладывает медные трубы, кто победнее – металлопластиковые, также можно использовать трубы из сшитого полиэтилена или из нержавеющей стальной гофры. Но самый дешевый вариант – это трубы полипропиленовые, которые вообще сегодня считаются самыми практичными везде, где используют трубы в жилище, даже в канализации. Они довольно прочные, долговечные, даже очень, и при этом самые дешевые, поэтому очень часто именно их и выбирают для создания теплого пола.

Однако перед выбором полипропиленовых труб никто не задумывается о том, что у них имеются недостатки, которые в системе теплый пол не позволяют их использовать совсем. А когда эти недостатки проявляются, то приходится ломать пол и менять всю систему, виня при этом не сами трубы, а строителей, которые их монтировали. Но при этом вина строителей заключается только в том, что они не предупредили заказчика о том, что такие трубы для теплого пола не годятся. Причина простая – монтажнику все равно, что монтировать, лишь бы денежки за работу получить, а там хоть потоп.

Итак, какие же недостатки у полипропиленовых труб относительно их применения в системе теплый пол?

Главный недостаток полипропиленовых труб – это их линейное расширение. Вообще-то такие трубы прекрасно выдерживают максимальную температуру, при которой система теплый пол функционирует в нормальном режиме, они не размягчаются, не лопаются, не протекают сами по себе, пока относительно новые. Однако под воздействием температуры они обязательно дают волну при расширении. Это не страшно, если труба используется снаружи, но когда она залита бетоном, это свойство полипропилена может быстро разрушить стяжку, провоцируя трещины. Многие домовладельцы этих трещин не замечают, так как стяжка обычно скрыта напольным покрытием. Но когда все же замечают, то становится поздно – необходимо все переделывать. И хорошо, если домовладелец додумается сменить тип труб, но часто бывает так, что новой стяжкой заливаются старые трубы, и начинается все сначала.

Второй недостаток – это жесткость труб, из-за чего они продаются не в бухтах, как другие пластиковые трубы, а кусками. Соответственно, при монтаже системы все эти куски необходимо сваривать друг с другом, в результате чего образуется множество стыков – десятки и даже в некоторых случаях сотни.

А так как свариваются они вручную, то возможны ошибки в процессе сваривания, так называемый человеческий фактор. Ненадежно сварить какой либо стык из десятков может даже квалифицированный специалист, особенно если учитывать, что это работа монотонная, и человек устает, начиная производить работу невнимательно. А если хотя бы один стык был сварен неправильно, то через некоторое время он обязательно потечет, и тогда придется вскрывать стяжку как минимум в том месте, где протекла труба. В худшем случае протечку можно вовремя не заметить, и тогда работы по ремонту прибавится в разы.

Третья проблема – некачественные трубы. Это не такой уж и редкий случай, причем весьма закономерный. Дело в том, что полипропиленовые трубы в основном армируются стекловолокном, которое весьма уязвимо к падениям трубы на пол или к отрицательным температурам. В обоих случаях оно разрушается, но так, что поначалу этого незаметно. Если в какой-то магазин с завода трубы транспортировались с нарушениями, а потом еще хранились зимой на не отапливаемом складе, то качество полипропиленовой трубы снижается значительно, а то и критично.

Причем визуально снижения качества не определить, а кто расскажет покупателю о том, как именно их транспортировали и хранили? Все недостатки начинают проявляться именно во время эксплуатации, а потом выяснять, почему лопнула новая труба в стяжке, совершенно бесполезно. Виноватых не отыскать.

Четвертая проблема проявляется в случае, если для соединения труб используются фасонные изделия с металлическими вставками. Это очень опасная проблема для заливаемых в стяжку трубопроводов, потому что она проявляется обязательно, причем очень быстро. Дело в том, что параметры расширения у металла и пластика совершенно разные, поэтому при повышении температуры соединения начинают течь. При этом неважно – качественные были куплены соединители или нет. Пластик с металлическими вставками можно использовать только в открытых трубопроводах, а использовать их в стяжке просто нельзя.

Пятая проблема не такая уж и фатальная, если планируется заменять систему теплый пол каждые 15-20 лет, например, при капитальном ремонте помещения. Однако при длительной эксплуатации от ремонта стяжки и замены труб отказаться все равно нельзя, потому что полипропилен хоть и считается долговечным пластиком, все же имеет свой срок эксплуатационной годности. Не следует верить производителям, которые заявляют, что полипропиленовые трубы могут прослужить 50 лет – это неправда. Такие трубы начинают «уставать» и трескаться уже через 15-20 лет, и этот процесс весьма закономерный, так как «долгоживучих» пластиков в принципе не существует, особенно если они подвергаются постоянным перепадам температур. Поэтому ни полипропилен, ни сшитый полиэтилен, ни даже металлопластик для создания «долгоиграющих» систем теплый пол не подходят.

Исходя из всего изложенного выше, следует сделать однозначный вывод – если вы хотите создать систему теплый пол, которая прослужит более 50 лет, то лучше подкопить деньжат и поставить медный трубопровод. Медь обладает множеством положительных для стяжки качеств, и, в принципе, правильно смонтированная медная система может прослужить более 100 лет. Менее «долгоживучая» будет стальная гофрированная труба, но в любом случае с ней не будет таких проблем, которые постоянно возникают при использовании труб пластиковых, и особенно полипропиленовых.
