Теплый пол из полипропилена: достоинства и недостатки

Содержание статьи

• Общие требования к материалам для теплого пола
• Теплый пол полипропиленовый
• Металлопластик для водяного теплого пола
• Внутрипольный подогрев с применением полиэтиленовых материалов

Еще недавно систему подогрева пола с помощью водяного отопления могли себе позволить единицы. Теперь же обустройство теплых полов стало намного доступнее, так как на рынке стройматериалов стали появляться более доступные комплектующие, что используются для сборки трубной внутрипольной системы отопления. Сейчас для этих целей применяют трубы из нескольких видов материалов.

Далее мы проанализируем достоинства и недостатки разных типов труб, какие можно использовать для обустройства внутрипольного подогрева, что даст вам возможность выбрать те, что больше подходят именно в вашем случае.

Общие требования к материалам для теплого пола

Учитывая необычные эксплуатационные условия, к материалам, что используются для монтажа системы теплого водяного пола, предъявляются определенные, достаточно строгие требования.

Ведь в случае поломок или течей, придется полностью снимать напольное покрытие, проводить демонтаж стяжки и самой системы подогрева, после чего делать все заново. Чтобы этого избежать, к подбору труб нужно относиться очень ответственно, и следить за тем, чтобы они соответствовали таким характеристикам:

• долговечность и надежность, то есть срок службы изделий не должен быть меньше 40-50 лет;
• эластичность, то есть способность изгибаться и при этом в местах сгибов не терять герметичности;
• прочность, позволяющая переносить механическое давление;

• невысокая стоимость, с учетом того факта, что протяженность тепловых водяных коммуникаций в полу достаточно большая;
• достаточный коэффициент теплопроводности, чтобы передача тепла от циркулирующей горячей жидкости быстрее передавалась к поверхности пола;
• непроницаемость для молекул кислорода, что способны в определенных концентрациях в теплоносителе негативно влиять на металлические элементы системы, вызывая коррозию.

А теперь давайте рассмотрим, трубы из каких материалов полностью или частично отвечают этим требованиям.

Теплый пол полипропиленовый

Трубы из этого полимерного материала достаточно часто применяются для обустройства внутрипольного отопления. Такие изделия по многим параметрам идеально подходят для теплого пола.

Они обладают достаточной прочностью, что необходима в этих условиях эксплуатации. Однако, прочность характерна только армированным трубам из полипропилена, которые используются в этих целях. Причем армирующий слой должен быть представлен слоем сплошной фольги, которая, кроме прочности, делает барьер для молекулярного кислорода.

К тому же полипропилен относится к химически неактивным веществам, что, во-первых, исключает коррозию, во-вторых, делает систему пригодной для использования любого типа теплоносителя.

При этом полипропилен обладает хорошим коэффициентом теплопроводности, что благоприятствует быстрому прогреву пола.



Недостатком полипропиленовых труб является то, что они с трудом поддаются изгибанию. Для того, чтобы их изогнуть, приходится прибегать к нагреванию материала с помощью потока горячего воздуха, например строительным феном. Но даже при этом радиус изгиба достаточно большой и его не хватает, чтобы уложить петли теплого пола достаточно плотно.

Поэтому, для того, чтобы сформировать систему с достаточно небольшим шагом нагревательных элементов, применяются угловые фитинги, что соединяют отдельные полипропиленовые участки.

Для герметичного соединения применяется метод спайки полипропиленовых элементов с помощью специального сварочного аппарата.

Места таких соединений при качественной спайке стыков должны быть абсолютно герметичны. Однако, после полного монтажа полипропиленового теплого пола необходимо протестировать систему. Для этого на 1-2 дня ей нужно дать поработать при повышенном в 1,5-2 раза давлении по сравнению с нормальным. Если при этом нигде не обнаружится течи или хотя бы незначительных прокапываний, можно закрывать полипропиленовый подогрев пола стяжкой и продолжать последующие работы. Если же обнаруживается даже незначительная течь, это место нужно перепаять после слива жидкости, после чего протестировать снова.

Несмотря на некоторые недостатки, связанные в основном с длительностью и относительной сложностью монтажа, подогрев пола из полипропиленовых компонентов все равно очень популярен благодаря низкой стоимости, как труб, так и соединительных элементов к ним.

Металлопластик для водяного теплого пола

Металлопластиковые трубы очень часто применяют для описываемых целей. И тому есть причины. Материал прекрасно гнется, причем нагревать его для этого не обязательно. Это дает возможность без лишних усилий, а также применения фитинговых соединений укладывать элементы из металлопластика любых конфигураций и плотности витков. К тому же металлопластиковые трубы продаются в бухтах, где их длина составляет до 50 м, что позволяет в небольших и средних по площади комнатах прокладывать систему без соединений. Кстати, под заказ можно приобрести бухту металлопластика 80-90 метров, чего будет достаточно и для довольно большой площади.

Трубные конструкции из металлопластика хороши еще и тем, что абсолютно не пропускают разрушающий металлические элементы системы кислород, что положительно сказывается на долговечности эксплуатации внутрипольного подогрева и водяного отопления в целом.

Кроме того, металлопластик имеет неплохой коэффициент теплопроводности, что способствует быстрому нагреву напольной поверхности.

Для описываемых целей применяются изделия из металлопластика, что имеют диаметр 16 мм (полдюйма) и 20 мм (три четверти). Дюймовую металлопластиковую трубу использовать не целесообразно по нескольким причинам. Во-первых, это достаточно дорого, особенно если покупать качественное изделие из металлопластика. Во-вторых, намного увеличивается радиус изгиба, который напрямую зависит от трубного диаметра. В-третьих, приходится заливать достаточно толстую стяжку, что также влечет дополнительные расходы.

Металлопластиковый теплый пол по стоимости материала и работ, наверное, один из самых доступных. Сами трубы, особенно если металлопластик качественный, сравнительно дороги. Однако, с учетом того, что не нужно применять соединяющие элементы в полу, вся система выходит достаточно экономной.

Внутрипольный подогрев с применением полиэтиленовых материалов

Для водяного подогрева пола используются трубы из так называемого сшитого полиэтилена. «Сшитый», вовсе не означает, что он сделан из отдельных фрагментов и потому низкого качества. Наоборот, такой полиэтилен обладает отличными показателями прочности и при этом достаточно гибкий. А сшитый он на молекулярном уровне при воздействии на вещество определенных химических или физических факторов.

Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.

В заключение стоит заметить, что рынок стройматериалов постоянно пополняется новинками от производителей. Поэтому, возможно, уже скоро для обустройства пола с подогревом будут использовать другие материалы. В этой же статье описаны самые популярные и применяемые на сегодня.

Читайте также

• Как подобрать циркуляционный насос для теплого пола
• Длина контура водяного теплого пола
• Теплый пол в ванной
• Полипропиленовые трубы для водяного теплого пола

Теплый пол из полипропиленовых труб своими руками как установить

Теплый пол из полипропиленовых труб своими руками считается хорошей альтернативой и дополнением радиаторной схемы обогрева. Монтаж своими руками задача интересная. В данной статье будут подробно рассмотрены положительные и отрицательные стороны полипропилена и поэтапный монтаж труб теплого пола в комнате.

Содержание

1. Характеристики полипропиленовых труб
2. Расчет количества полипропиленовых труб
3. Подготовительный этап укладки полипропиленовых труб
4. Укладка полипропиленовых труб
5. Монтаж контуров коллектора

Характеристики полипропиленовых труб

Примененные полипропиленовые трубы в системе теплового пола позволяют достичь следующих положительных моментов:

• Продолжительный период эксплуатации без аварий, труба для теплых полов может прослужить без проявления дефектов более пятидесяти лет.
• Полипропилен химически инертный материал, поэтому в агрессивной среде долгое время остается абсолютно целым.
• Данная труба не накапливает внутри себя никаких отложений, так же не подвергается коррозийным процессам.
• Выполненный трубопровод из полипропиленовых труб обладает низким уровнем распространения шума.
• По завершению укладки образуется монолитная сеть, которая полностью исключает утечку теплоносителя, а это, в свою очередь, значительно повышает срок службы схемы.
• Работу по сварке полипропиленовых труб может выполнить любой начинающий специалист.
• Комплектующие и сама труба имеют довольно привлекательные ценники.
• За счет своей значительной прочности изделие способно выдержать большое давление.
• Благодаря небольшому весу, монтаж теплового пола протекает без значительных трудностей.
• В случае замерзания теплоносителя труба не разрушается, потому что полипропилен способен расширяться. А при оттаивании успешно принимать первоначальную форму.
• Тёплый пол, выполненный из полипропиленовых труб, является экологически безопасным изделием, так как в процессе эксплуатации не происходит выделения отравляющих веществ.

К недостаткам можно отнести, что труба для теплых полов из пропилена чувствительна к высоким температурам. Именно поэтому в пожароопасных помещениях недопустимо применять такой пол. Так же запрещено, чтобы теплоноситель имел температуру 95 градусов.

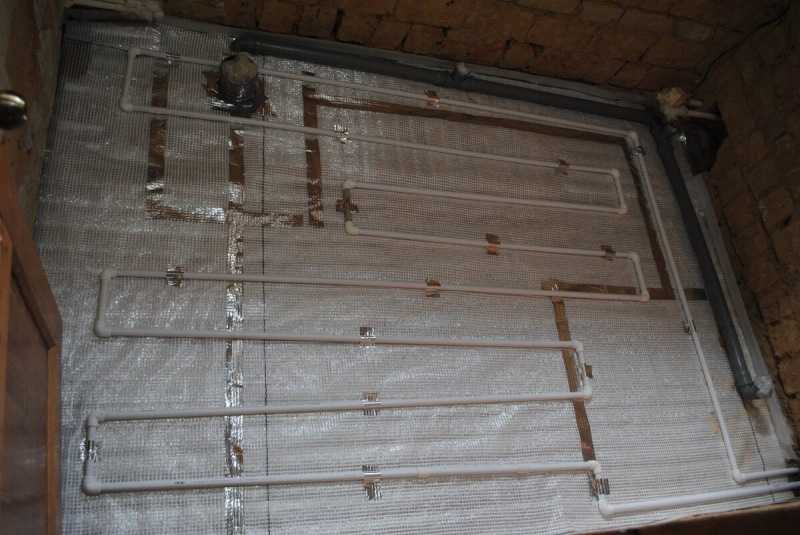

Полипропиленовые трубы для теплого пола

Расчет количества полипропиленовых труб

Перед тем как укладывать теплый пол из полипропиленовых труб своими руками, необходимо все тщательно рассчитать. Перед осуществлением расчета на миллиметровой бумаге выполните чертеж пола в масштабе. Монтировать теплый пол из труб можно с помощью двух методов:

1. Змеевидный.
2. Спиралевидный.

Наиболее простым в исполнении считается первый вариант. Но он имеет соответствующий недостаток. Теплоноситель теряет температуру по мере прохождения по трубе и в дальней точке будет плохо прогревать пол. Такой метод применяют, когда нужно в одной части комнаты сделать пол теплее, чем в другой.

Спиральная схема установки лишена такого недостатка. Происходит чередование горячей и холодной трубы. Этот метод является наиболее популярным.

Выбрав желаемую схему, нужно нанести ее на чертеж. Допустимый интервал между трубами равен 35 сантиметрам. Считается, что труба для теплых полов с диаметром в 16 мм прогревает толщу стяжки во всех направлениях на 15 см. А это значит, что шаг трубы меньше 15 см нецелесообразен.

От стен трубы должны монтироваться на расстоянии более 20 см. Длина одного контура не должна быть больше 80 м, приемлемой длиной считается показатель в 50 м.

Обязательно выберите и укажите место установки коллектора на схеме. Так как труба контура стартует и финиширует именно в нем. Для определения метража, измерьте получившийся трубопровод на чертеже с помощью линейки и умножьте на масштаб. К конечной цифре прибавьте десяти процентный запас на подрезку.

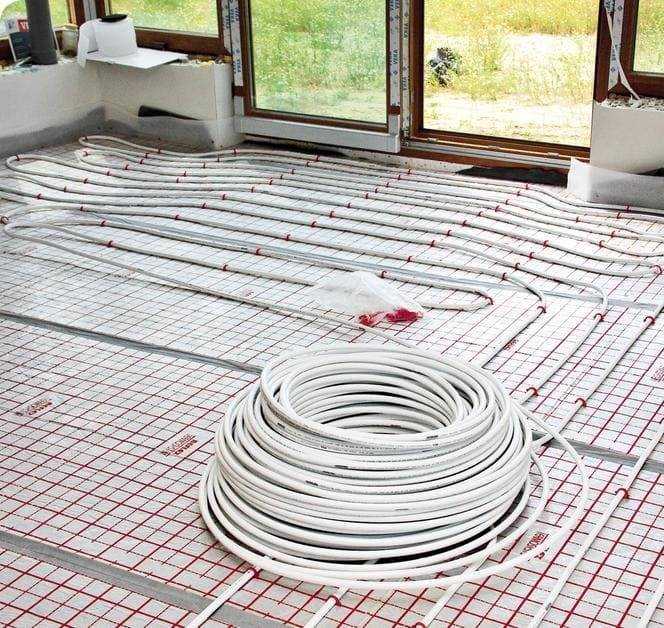

Распределение контура теплового пола

Подготовительный этап укладки полипропиленовых труб

Для того чтобы сделать теплый пол из полипропиленовых труб своими руками нужно правильно выполнить все подготовительные мероприятия. Алгоритм действий выглядит следующим образом:

• Нужно удалить старое напольное покрытие, а так же выполнить демонтаж стяжки.
• Осуществить осмотр основы и, если это нужно, то отремонтировать трещины и выбоины. Для этого трещины очищаются от крошки бетона до твердой части, затем грунтуются и заделываются раствором.
• Затем выполняется монтаж гидроизоляционного слоя. В этой роли применяется плотная полипропиленовая пленка. Если невозможно уложить всю площадь пола единым куском, то на стыках пленки нужно выполнять нахлест минимум 15 сантиметров, а скреплять пленку нужно скотчем. На стенки она должна заползать на 20 см.
• Далее выполняется монтаж теплоизоляционного слоя. Можно применять различные материалы как рулонного, так и плиточного исполнения. Если был выбран пенополистирол экструдированный, то важно соблюсти полное отсутствие зазоров между плитами. Чтобы избежать щелей рекомендуется монтировать утеплитель в два слоя, таким образом, чтобы верхние плитки перекрывали стыки нижнего ряда. Так же оставшиеся щели можно заполнить строительной пеной.
• Затем выполняется укладка подложки с фольгированным слоем. Данное покрытие отражает тепловые лучи вверх, тем самым лучше прогревая стяжку и соответственно воздух в комнате. Это покрытие соединяется специальным фольгированным скотчем.

Строгое следование и тщательное выполнение всех подготовительных действий позволяет значительно снизить финансовые затраты на энергоносители и сделать теплые полы в однотрубной системе отопления, которые прослужат долгое время.

Укладка полипропиленовых труб

Для плавного обогрева всей площади комнаты рекомендуется применять схему укладки “змейка”.

Для укладки труб можно приобрести маты с бобышками, либо применять армированную сеть с крупным размером ячейки.

Сетка так же осуществит армирование стяжки, что увеличит срок ее эксплуатации. Труба прикрепляется к сетке по ранее расчерченному плану с применением вязальной проволоки или пластиковых хомутов. Не рекомендуется сильно затягивать крепеж, так как можно повредить трубу. Расстояние между хомутами не должно быть больше 80 сантиметров.

Затем выполняется установка коллектора. В него сходятся начало и конец всех контуров теплового пола.

Монтаж контуров коллектора

Перед тем как смонтировать теплый пол из полипропиленовых труб своими руками, убедитесь, чтобы укладка труб соответствовала вашей схеме.

На завершающем шаге производится подключение и настройка контуров в коллекторе согласно сопроводительным документам изделия. Основной алгоритм выглядит следующим образом:

• Закрепление начала трубопровода в подающем коллекторе, а его конца в обратном.
• Далее проверяется система на работоспособность. Для этого заполняется каждый контур теплоносителем в отдельности. Для вытравливания воздуха все клапана в распределителе открываются.
• Нужно установить давление в трубах в полтора раза выше рабочего, но он не должен быть меньше 6 бар.
• Спустя четверть часа уровень давления снизился, его нужно повысить вновь. Этот этап проводится трижды.
• Затем схема остается нагруженной ровно на сутки. Монтаж признается исполненным грамотно, если давление упало всего на 2 бара.

Затем производится заливка стяжки с обязательным использованием специализированных присадок, в виде микрофибры. Раствор должен высохнуть полностью, в период его просушки категорически запрещено использовать тепловой пол.

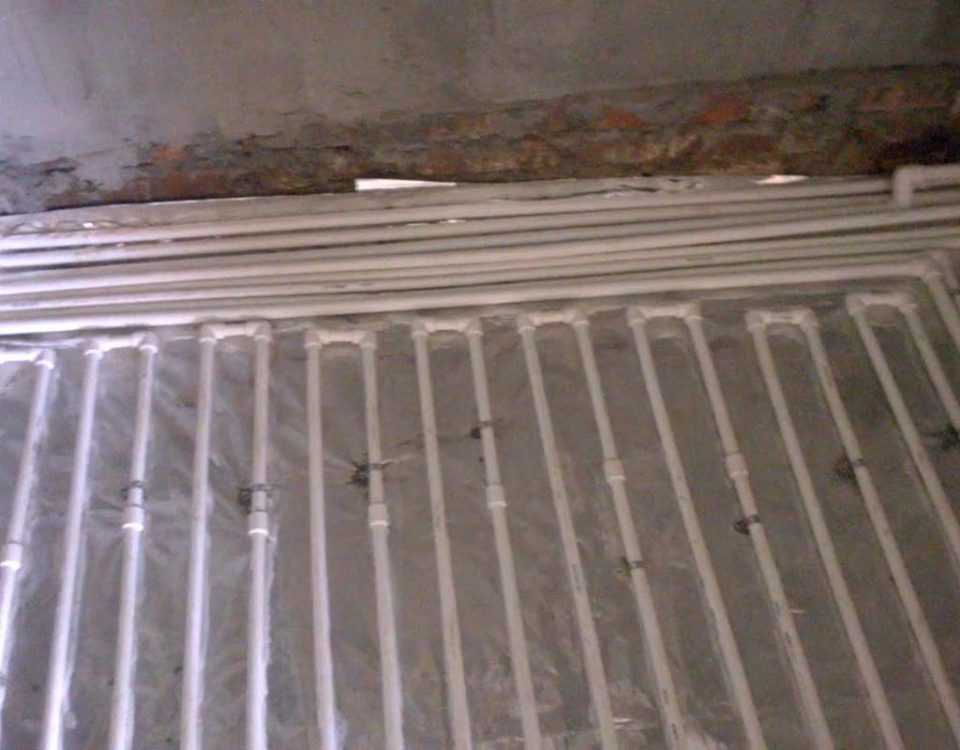

Подсоединение всех контуров к коллектору

В вышеописанном материале был полностью освещен вопрос, как выполнить тепловой пол из полипропиленовых труб самостоятельно. Изучив его, вы сможете выполнить данный вид ремонта самостоятельно.

Пластиковые трубы отопления KLIMAPEX® – EMPUR Напольное отопление

EMPUR > ru > Компоненты > Пластиковые трубы отопления KLIMAPEX®

Контролируемое качество из одних рук

Пластиковые трубы отопления KLIMAPEX® являются идеальным сочетанием для всех систем напольного отопления EMPUR® и обеспечивают максимальную безопасность и гибкость для всех применений. Бесперебойная, быстрая и экономичная установка гарантируется благодаря идеальному согласованию компонентов системы друг с другом.

Высокое качество пластиковых труб отопления KLIMAPEX® гарантируется внутренним производством, постоянным производственным контролем опытной командой по управлению качеством

и проверками внешними испытательными институтами. Сертификаты DIN-CERTCO и печати SKZ указывают на отличные свойства . В дополнение к этому, EMPUR® гарантирует 10-летнюю ответственность за материальный и косвенный ущерб, если используются только компоненты системы EMPUR® (см. гарантийный талон EMPUR®).

Пластиковые отопительные трубы KLIMAPEX®

Разнообразие версий собственного производства

EMPUR® производит стандартный ассортимент пластиковых труб отопления, таких как PE-Xa и PE-RT, размерами 10, 12, 15, 17, 20 и 25 мм. Другие размеры доступны по запросу.

Отопительные трубы можно использовать для напольного отопления, низкотемпературного отопления, высокотемпературного отопления и радиаторного отопления, а также для подключения обогревателей.

Пятислойная труба KLIMAPEX® PE-Xa

Пятислойная труба KLIMAPEX® PE-Xa, изготовленная по технологии Энгеля, представляет собой пластиковую трубу премиум-класса для жестких условий эксплуатации на строительных площадках. Барьерный слой EVOH защищен от повреждений внешним защитным слоем PE.

Специальные характеристики и материалы

• Устойчивость к деформациям и внешним воздействиям, а также к образованию трещин при растяжении
• Прочность и исключительное качество, гарантированное собственным производством и контролем, а также внешней проверкой
• Высокое давление в сети полиэтилен в соответствии с DIN EN ISO 15875; степень сшивки >= 70 % в соответствии с DIN 16892
• Преимущество безопасности при постоянной температуре +95°C, кратковременная избыточная температура (макс. 2 года) +110°C, рабочее давление 6 бар

Мы также производим пятислойную трубу KLIMAPEX® PE-Xa в версии с крючками и петлями. .

Пятислойная труба KLIMAPEX® PE-RT

Пятислойная труба KLIMAPEX® PE-RT представляет собой пластиковую трубу премиум-класса для жестких условий эксплуатации на строительных площадках. Барьерный слой EVOH защищен от повреждений внешним защитным слоем PE.

Специальные характеристики и материалы

• Устойчивость к деформациям и внешним воздействиям, а также к образованию трещин при растяжении
• Прочность и исключительное качество, гарантированное собственным производством и контролем, а также внешней проверкой
• Полиэтилен в соответствии с DIN EN ISO 22391-2 DIN 16833 с нерастворимым защитным слоем EVOH в соответствии с уникальным процессом HP
• Преимущество в безопасности благодаря постоянной температуре +70°C, кратковременному превышению температуры (макс. 2 года) +90°C, рабочему давлению 4 бар

Мы также производим пятислойную трубу KLIMAPEX® PE-RT в версии с крючками и петлями.

Металлокомпозитная труба KLIMAPEX® PE-RT/AL/PE-RT

Наша труба PE-RT/AL/PE-RT представляет собой металлокомпозитную трубу премиум-класса для системы сухого строительства OPTIMAL II.

Особые характеристики и материалы

• Диффузионно непроницаемый согласно DIN 4726
• Стойкий к деформациям и внешним воздействиям, а также к образованию трещин при растяжении
• Преимущество безопасности при постоянной температуре +70°C, кратковременном превышении температуры (макс. 2 года) +90°C, рабочем давлении 5/6 бар
• Наименьший радиус изгиба 5 x d (d = внешний диаметр)

Металлокомпозитная труба KLIMAPEX® оптимально подходит для нашей системы сухого строительства OPTIMAL II.

Примеры применения PE-RT 15 x 1,8 мм

Степлерная система PUR-THERM®Эксклюзив-Klett systemtop-Nopp® nub systemCUT-THERM® фрезерная системаtop-Nopp® mini-nub системаВертикальное настенное отоплениеXXL-Industry и EMPUR® отпуск бетона (CCT)Подогрев спортивного полаOPTIMAL II сухая конструкция

Вы можете найти другие актуальные документы по продажам или техническую документацию по продуктам в формате PDF для загрузки ЗДЕСЬ.

Мы будем рады ответить на любые ваши вопросы о наших трубах для отопления!

Мы всегда в вашем распоряжении, если вам нужен совет. Или просто используйте нашу контактную форму !

Seite druken

Лист из ударопрочного полистирола | Пластиковая экструзия | Пленка HIPS

Отопление пола — мечта многих покупателей жилья в эти холодные зимние ночи, но эта мечта стала еще на один шаг ближе с помощью термоформованного пластика. Лотки с подогревом пола являются популярным методом установки водяного теплого пола в новых домах или пристройках, они могут сэкономить много времени и денег на установке и могут обеспечить более равномерный нагрев по всему помещению.

Теплые полы — это отличный способ равномерно и эффективно обогреть дом. Радиаторы являются преобладающей технологией отопления, используемой в настоящее время в Великобритании, но они чрезвычайно неэффективны и, следовательно, дороги в эксплуатации. Радиаторы работают, нагревая воздух вокруг себя, который затем поднимается и опускается после охлаждения. В результате очень теплые потолки и холодные полы. Системы напольного отопления работают за счет нагрева подложки, известной как стяжка, которая окружает их, а затем действует как большой радиатор на полу. Заполняющий помещение характер напольного отопления позволяет использовать более низкие температуры и меньше тратить тепла. Это также позволяет удобно использовать для пола традиционно «холодные» материалы, такие как камень или плитка.

Традиционно трубы напольного отопления крепятся скобами непосредственно к изоляционной плите поверх бетонного основания. Это может привести к образованию горячих и холодных точек на полу из-за того, что стяжка не сможет полностью проникнуть под трубопровод. Традиционное скрепление скобами также позволяет укладывать отопление вдвоем, так как один человек должен направлять трубу, а другой скреплять ее скобами.

Термоформованные лотки – идеальное решение проблем сшивания труб отопления. Системы «пластиковых ящиков для яиц» позволяют рабочим-одиночкам легко укладывать трубы отопления, просто помещая трубу в нужное положение, а затем проталкивая ее между пластиковыми выступами. Это можно сделать руками без каких-либо специальных инструментов, а можно даже стоя, ногами.

Когда труба правильно уложена в лоток, она слегка приподнята над полом, что позволяет стяжке полностью покрыть трубу, устраняя любой физический контакт с изоляционными плитами, обеспечивая более быстрое время прогрева и меньшие потери тепла. Разметка желаемого пласта также упрощается благодаря регулярным интервалам между каналами, что устраняет необходимость постоянно останавливаться и измерять укладку трубы. Отдельные лотки можно комбинировать, просто вставляя их друг в друга. Это обеспечивает легкое комбинирование и прочную и надежную посадку. 9№ 0003

Поддоны для напольного отопления чрезвычайно универсальны — они подходят для использования с сухими или мокрыми стяжками, что делает их подходящими для подавляющего большинства систем напольного отопления. Лотки в основном производятся из HIP, как первичных, так и переработанных. Это идеальное приложение для использования переработанного HIPS, так как он не виден, когда он покрыт, труба противостоит черному материалу при укладке, а жесткость HIP обеспечивает хорошее защелкивание и фиксацию трубы, готовой для ее стяжки.
