Теплый пол под линолеум на деревянный пол: выбор и монтаж

Различные виды теплых полов способны обогреть не только отдельные участки, но и все помещение целиком. Одним из недорогих вариантов считается электрический теплый пол под линолеум на деревянный пол. Он используется чаще всего, поскольку водяные системы запрещается устанавливать в многоквартирных домах и их применение ограничивается лишь частным сектором. Электрический обогрев отличается специфическими особенностями эксплуатации.

Содержание

Преимущества теплых полов

Теплые полы давно приобрели широкую популярность среди населения, обеспечивая необходимый уровень уюта и комфорта в квартирах и частных домах. Нередко они заменяют традиционные системы отопления, но чаще всего используются как дополнительный источник тепла местного значения. Проекты, рассчитанные на отдельные помещения или участки, обходятся значительно дешевле устройства общих систем.

Классификация теплых полов разделяет их на два основных типа: водяные и электрические. Первый вариант предполагает использование горячей воды, циркулирующей по трубопроводам, уложенным в стяжку. Поверх всей конструкции укладывается напольное покрытие. Водяные системы считаются более экономичными и дешевыми в эксплуатации, поскольку не требуют дополнительных источников энергии, а врезаются в существующую систему отопления. Однако строительные нормы запрещают их монтаж в многоквартирных домах, поэтому водяные полы нашли широкое применение лишь в частном секторе.

Электрические полы подходят практически для всех типов помещений. Они тоже классифицируются, в зависимости от нагревательного элемента. Одни системы работают на основе греющего кабеля, а другие создают тепло с помощью инфракрасной пленки. Стоимость таких полов значительно выше, но этот недостаток компенсируется простотой монтажа, точными регулировками температурных режимов, могут использоваться с любыми напольными покрытиями. Данный фактор учитывается, когда выбирается теплый пол под линолеум на деревянные полы.

В большинстве помещений используется линолеум, который считается недорогим и доступным материалом. Однако для совместной эксплуатации с теплыми полами подходят не все типы этого покрытия. Некоторые виды линолеума плохо переносят нагрев, могут изменять цвет, деформироваться и выделять вредные вещества. Поэтому при покупке следует выбирать покрытие, лишенное всех этих недостатков. Этими же критериями можно руководствоваться, когда выбирается теплый пол под линолеум на бетонный пол и другие виды оснований.

Как выбрать линолеум под теплые полы

Современный рынок строительных материалов предлагает широкий ассортимент линолеума, изготовленных из разных материалов.

Классификация покрытия зависит от материала, используемого для изготовления и других критериев:

  • Натуральные покрытия, произведенные из сосновой смолы, древесной муки, крошки пробкового дерева, льняного масла и других природных компонентов. Все составляющие смешиваются с натуральными красителями и наносятся на тканевую основу.
  • Алкидные покрытия на тканевой основе. Обеспечивает хорошую звукоизоляцию, но через некоторое время под действием нагрева может усохнуть.
  • Нитроцеллюлозный линолеум изготавливается в один слой, небольшой толщины. Этот материал достаточно эластичный и обладает повышенной устойчивостью к влаге. Серьезным недостатком считается низкая устойчивость к возгоранию.
  • Линолеум из ПВХ пользуется наибольшей популярностью у потребителей. Он изготавливается на разных основах или без основы в один или несколько слоев. Минусом этого материала является заметная усадка при постоянном воздействии повышенной температуры.

Некоторые виды линолеума выпускаются утепленными на толстой войлочной основе. Их не рекомендуется использовать совместно с теплыми полами, поскольку препятствуют теплоотдаче и могут привести к перегреванию системы.

Рассмотренная классификация позволяет выбрать наиболее оптимальный вариант, способный нормально работать в условиях повышенной температуры. Современные линолеумы отмечаются специальной маркировкой, указывающей на возможность монтировать данный материал вместе с теплыми полами. Таким образом, производитель гарантирует надежную и долговременную работу покрытия. Средняя температура, определяемая нормами, составляет примерно +26С, а максимальная – +28С.

Какую систему выбрать

Следующим этапом после линолеума будет выбор наиболее подходящей системы отопления. Поскольку водяные полы используются не везде, следует рассматривать только электрические варианты – инфракрасные (рис.1) и электрические (рис.2). Второй вариант состоит из греющего кабеля, уложенного на специальную сетку и залитого стяжкой. Данные системы также выпускаются в виде специальных матов, свернутых в рулоны. Они раскатываются на поверхности отдельными полосами и соединяются друг с другом.

1.2.

Инфракрасный плёночный пол работает по другому принципу. Сама конструкция выполнена в виде темной тонкой пленки, толщиной ниже 1 мм. Между тонкими полосами полиэстера помещаются графитовые нагревательные элементы. Соединение с электрической сетью осуществляется с помощью медно-серебряных проводников. Для управления температурным режимом существует терморегулятор, входящий в комплект системы обогрева. Основным преимуществом инфракрасных полов считается их низкое энергопотребление.

Пленочным полам не требуется стяжка, вполне достаточно хорошо подготовленного основания. Они не нагреваются слишком сильно, поэтому пленочный теплый пол под линолеум наилучшим образом подходит для совместной эксплуатации с этим материалом. Небольшая толщина пленки и напольного покрытия поднимают уровень пола всего на 5-7 мм. Она без проблем укладывается в помещении даже после ремонта.

Кабельные полы также используются для этих целей, однако их монтаж получается более сложным. Увеличивается и общая толщина за счет укладки различных слоев. Точное соблюдение технологии обеспечивает нормальный режим температуры нагрева, составляющий примерно 22-25С и вполне достаточный для создания комфортных ощущений.

Установка кабельного обогрева

Электрический кабельный пол укладывается под линолеум точно так же, как и под другие виды покрытий. Сам кабель полностью заливается стяжкой, а монтаж напольного покрытия производится уже после высыхания бетона. Мощность греющего кабеля должна выбираться с таким расчетом, чтобы она была не более 150 Вт/м2. Это очень важно, когда теплые полы под линолеум монтируются своими руками.

Далее монтажные работы выполняются в следующей последовательности:

  • На первом этапе нужно подготовить черновое покрытие деревянного пола. Оно очищается от пыли и мусора, обрабатывается грунтовкой, все непрочные места и трещины заделываются или шпаклюются.
  • Далее выполняется утепление пола плитами из пенополистирола, толщиной от 50 до 100 мм. Вместо плит допускается использование теплоизолирующего рулонного материала, основой которого служит вспененный полиэтилен. Он выпускается с отражающим слоем, защищенным полимерным покрытием. Если такое покрытие отсутствует, дополнительно расстилается полиэтиленовая пленка, предохраняющая отражающий слой от разъедающего действия цементного раствора.
  • Затем устанавливается крепление для кабеля из металлических или пластиковых реек. Между ними соблюдается установленное расстояние. Вместо реек можно использовать стальную сетку.
  • Шаг кабеля тёплого пола заранее рассчитывается таким образом, чтобы обеспечивалась заданная мощность. После этого он закрепляется в специальные пазы.
  • Термодатчик устанавливается между двумя любыми кабельными витками. Он подключается к проводу, спрятанному в гофрированной трубе, а затем – к терморегулятору.

Готовая система подключается к электрической сети и проверяется в течение короткого времени на предмет возможных обрывов и прочих неисправностей. После этого вся конструкция заливается стяжной, толщиной слоя не менее 90 мм. При меньшей толщине раствора линолеум напротив кабеля будет постоянно перегреваться и очень быстро выйдет из строя. Напольное покрытие укладывается только после того, как стяжка полностью высохнет. Перед укладкой теплые полы отключаются.

Инфракрасное пленочное отопление

Наиболее подходящим вариантом для совместной эксплуатации с линолеумом считается инфракрасная пленка. Ее монтаж намного проще электрических кабельных полов, поскольку в этом случае не требуется устройство стяжки. Перед началом работы необходимо выбрать и приобрести инфракрасные теплые полы электрические подходящие под линолеум с требуемыми техническими характеристиками.

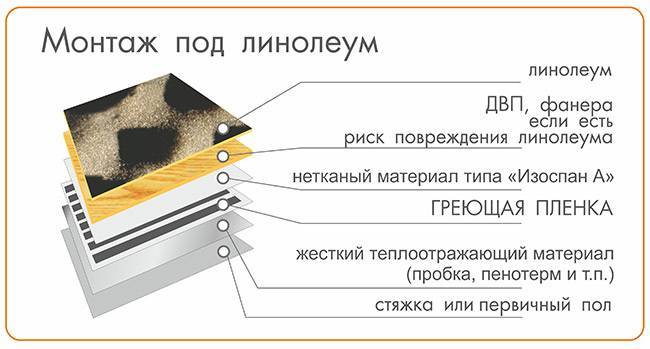

Технология укладки включает в себя несколько этапов:

  • Подготовка основания. Деревянная поверхность очищается, аварийные места заделываются цементным, раствором, клеем для плитки или шпаклевкой.
  • Монтаж теплоизоляции на подготовленную поверхность. Материалом служит вспененный полиэтилен, толщиной до 5 мм, с алюминиевым покрытием для защиты и отражения тепла. Крепление к полу выполняется с помощью двухстороннего скотча, а стыки заклеиваются специальной лентой.
  • Установка терморегулятора. С этой целью на стене выбирается наиболее удобное и доступное место. Прибор соединяется с питающим кабелем, далее от него идут провода к термодатчику и к самим теплым полам.
  • Монтаж термодатчика. Он утапливается в утеплитель так чтобы его не было видно над поверхностью. Точно также прячутся провода, отходящие от термодатчика.
  • Пленка разрезается на части по заранее составленной схеме.
  • Готовые куски раскладываются на теплоизоляции и соединяются между собой проводами. Непосредственное подключение к шине осуществляется с помощью специальных контактов, покрытых серебром. Места контактов закрываются битумной изоляцией с двух сторон.
  • После всех подключений готовая система проверяется на работоспособность.
  • Поверх инфракрасного теплого пола настилается защитная полиэтиленовая пленка. На нее укладываются фанерные листы или ДВП толщиной 6-8 мм. Они крепятся к черновому полу саморезами, проходящими между листами пленки.

Монтаж теплого пола под линолеум на бетонной и деревянной основе; как правильно уложить электрические маты своими руками

  • Как работает теплый пол?
  • Особенности устройства систем теплых полов
  • Выбор линолеума под теплый пол
  • Как обустроить систему теплого пола под линолеум?

Как работает теплый пол?



Прежде чем определиться, как положить теплый пол под линолеум, следует разобраться в основных особенностях и того и другого. Системы теплых полов в отличие от традиционного радиаторного отопления функционируют абсолютно по иному принципу. Соответственно и распределение тепловых потоков идет по другим направлениям.

При центральном отоплении распределение тепла происходит неравномерно как по высоте, так и относительно самих радиаторов. Непосредственно у батареи температура воздуха может достигнуть пикового показателя в 600С.

Но затем из-за влияния конвекционных потоков (все помнят о сквозняках) температура будет снижаться и ближе к потолку ее значение не превысит 300С. Что же говорить о зоне пола, то по законам физики теплые воздушные потоки неизменно направляются вверх, поэтому воздух внизу комнаты прогреется максимум до 180С в теории, а на практике и того меньше.

Все обстоит кардинально по-другому, если использовать систему теплого пола. При функционировании водяного либо электрического способа обогрева напольных поверхностей передача тепла начинается именно с нижней зоны, с постепенным смещением тепловых воздушных потоков к верху, в вертикальном направлении. Таким образом, максимальный температурный показатель при обогреве достигается именно в нижней части помещения и может составлять около 270С, а в его верхней зоне – порядка 200С.

При этом конвекционные потоки практически отсутствуют, что неизменно сказывается на качестве обогрева. Такое распределение с медицинской точки зрения считается наиболее оптимальным и комфортным для человека. К тому же при обустройстве водяного или электрического теплого пола можно выделить и усилить нагрев отдельных зон помещения исходя из индивидуальных потребностей (детская игровая зона, место отдыха и прочее).



Особенности устройства систем теплых полов

Обобщенно выделяют две основные группы: кабельные и инфракрасные (ИК). В качестве основного нагревательного элемента выступает кабель, который эффективно преобразует электричество в тепловую энергию.

Но при этом монтаж проводного пола своими руками производить значительно сложнее. Главным преимуществом такого обогрева в сравнении, например, с пленочными системами, является возможность сложной укладки кабеля в зависимости от особенностей конфигурации помещения. Подразделяются на две категории.

Резистивный кабель может быть одно- и двухжильным. Подсоединение к сети осуществляется посредством специальных муфт. При одножильном варианте электрический ток проходит через один проводник, поэтому для замыкания самой цепи оба конца бухты в обязательном порядке должны быть подключены к источнику питания. С двухжильным проводом все гораздо проще, так как подключению подлежит только один конец, а второй просто заглушается. Для замыкания цепи служит вторая жила.

Кроме достоинств оба варианта объединяет один существенный недостаток. Дело в том, что они выделяют тепло постоянной величины. Если по какой-либо причине не происходит отвод тепловой энергии в окружающее пространство, то кабельный провод начинает элементарно перегреваться и, как результат, выходит из строя.

Если при обустройстве бетонной стяжки были допущены технологические ошибки, которые привели к образованию воздушных пустот, то на этих участках теплопроводность будет очень низкой. Это приведет к тому, что тепло будет накапливаться в оной точке, а значит, кабель неизменно перегреется.

Саморегулирующийся или «умный» кабель. Представляет собой цепочку нагревательных элементов, соединенных последовательно. Каждый из них выглядит как две токопроводящие жилы, между которыми расположен полимер, который и выделяет тепло. Корректнее сказать, что данный элемент обогрева представляет больше матрицу, чем обычный кабельный провод.

Действие основано на физическом свойстве полимерной вставки – прямой зависимости электрического сопротивления от температурного показателя. Чем больше нагревается вставка, тем больше увеличивается ее сопротивление, а значит, проходящая через полимер сила тока снижается, что неизменно приводит к уменьшению объема выделяемого тепла. Следовательно, можно избежать аварийного перегрева самого кабеля.

К кабельным системам также относятся и нагревательные маты. Уложить их гораздо легче, так как элемент обогрева уже в производственных условиях зафиксирован на специальной сетке с определенным технологическим шагом. То есть при составлении предварительной схемы укладки, а также при проведении монтажных работ не нужно будет тратить время на проведение дополнительных технологических расчетов.

В термоматах используется достаточно тонкий (до 0,5 мм) провод. Он экранирован, изолирован, защищен посредством внешней оболочки, а также зафиксирован на стекловолоконной сетке.

Инфракрасный пол можно представить в виде тонкой гибкой системы, которая функционирует посредством ИК-излучения дальнего действия. Через особое покрытие и электроды система нагревается. Электрический ток в 220В проходит сквозь специальные полосы, впаянные в пленку.

Отличительная особенность системы заключается в том, что она обогревает не только сам пол, но и все окружающие предметы, то есть они автоматически становятся вторичными источниками тепла.

Греющим элементом являются графитовые и карбоновые, то есть углеродные стержни, которые также запаяны в систему. Одним из главных положительных качеств инфракрасной системы является тот факт, что ИК-излучения относятся к разряду «родных» человеческому телу, воспринимается как действие солнечных лучей.

Кроме этого, инфракрасный поток насыщает ионами окружающий воздух, убивая болезнетворных бактерий. Такой принцип повсеместно применяется в медицинской практике.

И, конечно же, еще одним преимуществом системы является ее толщина. Обустройство инфракрасного пола не только не является сложным по монтажу, но и практически не влияет на показатель высоты помещения.

Как выбрать систему, которая оптимально подходит? Все зависит от специфики и площади помещения, которое требуется обогревать, вида перекрытий, этажности, конструкции самого здания (кирпичный или деревянный дом). Также от того, как будет использоваться система, в качестве основного либо дополнительного источника тепла. И, несомненно, немаловажную роль играет стоимостной показатель, иногда выбор во многом зависит от того, сколько стоит обустройство той или иной системы теплого пола.

Выбор линолеума под теплый пол

Кроме подбора системы необходимо уделить тщательное внимание и тому, какой линолеум следует постелить в качестве финишного покрытия, не будет ли при этом нарушена совместимость основных материалов.

Виды линолеума:

  • С ПВХ-основанием. Является бюджетным вариантом, имеющим строгие ограничения по максимальному нагреву (не выше 280С). Если применять для систем теплого пола в качестве финишного покрытия, то следует соблюдать осторожность и постоянный контроль над температурными показателями нагрева.
  • С покрытием глифталевого лака. В силу того, что при производстве такого линолеума применяется тканевый материал в качестве основы, то достаточно часто можно встретить второе название – «тканевый линолеум». Имеет хорошие эксплуатационные характеристики, отвечающие всем современным требованиям. Если позволяют финансы – отличный вариант для любого теплого пола.
  • Резиновый. В большинстве случаев имеет сомнительное качество, поэтому на практике для жилых помещений используется очень редко, несмотря на то, что возможно его сочетание с системой теплого пола.
  • Однослойный гомогенный линолеум может выступать в качестве отделки теплых полов, но имеет низкую износостойкость. Можно ли его стелить? Да, но целесообразность под сомнением.
    Гомогенный линолеум
  • Утепленный вид представляет собой достаточно толстый материал, который будет препятствовать теплопроводности. Абсолютно не подходит, как облицовка любой системы теплых полов, потому как изначально будет снижать эффективность ее работы.

Учитывая все достоинства и недостатки разных видов можно прийти к выводу, что на теплый пол лучше положить материал небольшой толщины (2-3 мм), но с хорошим показателем прочности. Идеально, если у линолеума не будет тканевой подложки, а его основа будет максимально тонкой.

При использовании электрических теплых полов предпочтение стоит отдать покрытию с антистатическим свойством. Также при покупке следует обратить внимание на класс материала. Высшим считается 44-й, однако для жилых помещений его можно легко заменить линолеумом класса от 43-го до 31-го.

Обобщено говоря, можно использовать практически любой вид линолеума. Современный рынок выставляет достаточно строгие требования к качеству и безопасности материала, и производители стараются этому соответствовать.

Некоторые из них все же отмечают свою продукцию дополнительной маркировкой, которая указывает, что этот линолеум можно монтировать на теплый пол.

К сожалению, единого вида такой маркировки не существует, каждая фирма-изготовитель интерпретирует ее по-своему.

Как обустроить систему теплого пола под линолеум?

Нельзя сразу приступать к монтажу. Предварительно следует составить план работ, включающий в себя схему укладки нагревательных элементов, точки расположения датчиков, терморегуляторов, подключения к питанию и прочие технологические моменты. Для составления расчетов по мощности системы рекомендуется использовать разработанные производителем пола таблицы и статистические данные.

Далее в обязательном порядке производится тщательный осмотр существующей проводки на ее целостность и способность выдерживать большие нагрузки. В силу того, что система электрического обогрева полностью работает от сети, данный шаг в целях предотвращения пожаров, электротравм и сохранения собственной безопасности, обязателен!

В случае, когда проводка не соответствует необходимым параметрам, то для безопасного функционирования теплого кабельного либо инфракрасного теплого пола следует оборудовать отдельную линию.

Подготовительные работы по основанию. Вне зависимости от того, какой нагревательный элемент (пленка, кабель, трубы) будет использоваться, укладывать его надо на правильно подготовленную поверхность. В это входит устранение всех дефектов, а именно удаление выступов, выбоин, сколов, неровностей.

Для устранения существенных перепадов по высоте рекомендуется выполнить стяжку из предназначенных для этого строительных смесей. Ее толщина должна быть не менее 3 см, в противном случае возникает риск ее растрескивания.

Далее выкладывается теплоизоляция с целью минимизации тепловых потерь. При грамотном обустройстве поможет снизить термические утечки до 30%.

Стелить теплоизоляционный материал можно двумя способами:

  • горизонтально, когда теплоизоляционный материал, толщиной не менее двух сантиметров, располагается плотно к изолированию на основании;
  • вертикально, при котором теплоизоляцию следует класть по периметру комнаты, в качестве теплоизолятора очень часто используется ленточный демпфер.

Если помещение отличается повышенной влажностью, то нелишним будет поверх теплоизоляции обустроить гидроизоляционный слой, предостерегающий проникновение влаги в систему.

В идеальном варианте – создание предварительной бетонной стяжки, на которую впоследствии будет выкладываться комбинация нагревательных элементов. Если такой возможности нет, то кабель или пленка укладывается непосредственно на теплоизоляцию.

Выбор метода укладки («улитка», «змейка», комбинированный вариант без фанеры) подбирается исходя из параметров помещения и его назначения. Далее следует слой бетонной стяжки с армирующей сеткой, которая сделает покрытие более крепким и прочным.

Также необходимо установить и подключить датчики, терморегулятор, коллекторный узел и прочие составляющие элементы. Алгоритм работ можно найти в инструкции, прилагаемой к комплекту теплого пола.

После того, как стяжка полностью высохнет и наберет прочности (около 28 дней), можно провести тестовый запуск системы для выявления технологических недостатков, монтажных ошибок и оптимального режима работы.

Предлагаем Вашему вниманию видео о монтаже ИК теплого пола под линолеум:
