Термоклапан на теплый пол. Как происходит регулировка обогрева теплого пола

Термоклапан на теплый пол. Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась.

В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

• коллектор, куда сводятся все контуры;
• терморегулятор;
• термодатчик;
• сервопривод, управляющий вентилями;
• насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей.

Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Нужен ли трехходовой клапан для теплого пола. Основная функция, которая возложена на трехходовой клапан

Система отопления «водяной теплый пол» кардинально отличается от традиционно используемого нами, радиаторного обогрева. Все дело в том, что для отопительных контуров, лежащих на полу в теле бетонной стяжки, необходима невысокая температура теплоносителя. Теплые полы считаются низкотемпературной системой, подключение которой осуществляется к нагревательным приборам или к источнику горячей воды через смесительный узел.

Для того, что бы осуществлялся обогрев в соответствии с санитарными нормами, необходимо существенное снижение температуры воды, поступающей от источника нагрева в водяные контуры.

Именно эта функция и возложена на смесительный узел или как его принято называть в среде профессионалов, узел подмеса . Автономный котел в рабочем режиме нагревает воду до отметки 95⁰С. Немногим прохладней является вода в системе центрального отопления. Для нормальной работы греющих полов оптимальная температура теплоносителя составляет 35-55⁰С, которая и получается на выходе из смесителя.

На заметку: не путайте смесительный узел с коллекторов. Первый представляет собой комплект различных узлов и агрегатов, обеспечивающих регулировку подачи воды в водяной контур, тогда как второй является лишь составной частью всего регулирующего блока.

Смесительный узел представляет собой комплект приборов и устройств, выполняющих свои определенные функции. Если о коллекторе информации более, менее предостаточно, а вот что такое трёхходовой клапан, мало кто из нас имеет представление. Задача этого устройства заключается в смешивании двух разных по температуре потоков жидкости. Поступающая из обратной трубы, остывшая вода и горячая вода, идущая по трубе от источника нагрева, посредством работы этого механизма соединяется в один поток, необходимой температуры. Основная деталь этого прибора – термочувствительный сердечник, элемент, который реагирует на изменение температуры водной среды, сжимаясь или расширяясь.

Именно за счет такой конструкции, осуществляется работа трехходового клапана, направленная на автоматизированную регулировку температуры теплоносителя в системе.

На заметку: это устройство используется не только в работе водяных теплых полов, но и стоит на оснащении практически всех автономных систем отопления, работающих на жидком теплоносителе.

На рисунке показана схема смесительного узла для теплых полов и место, которое занимает трехходовой клапан.

Схема смесительного узла для теплых полов и место расположения в ней трехходового клапана.

Источник: https://mebel-doma23.ru/novosti/termoklapan-dlya-teplogo-pola-vodyanogo-kak-proishodit-regulirovka-obogreva-teplogo-pola

Трехходовой клапан для теплого пола регулировка.

Роль котла в терморегулировании греющего контура

При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.

В самой простой схеме только котёл и контур пола

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.

То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.

Панель управления современного газового котла

Мембранный (расширительный) бак, подключённый к твердотопливному котлу

Зависимость давления в бачке от температуры воды

Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы

А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.

Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.

Внимание! Так что, в плане регулировки температур немаловажное значение имеет тип применяемого котла — влияет это и на структуру системы в целом. Например, в настенных котлах имеется встроенный насос, обеспечивающий циркуляцию воды. Если же котёл напольный, то и насос, и терморегулятор приходится монтировать отдельно.

Схема с отдельно монтируемым циркуляционным насосом

В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.

Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.

Модуль регулирования водяных напольных систем заводской сборки

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию , рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье «Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.

Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.

Трехходовой клапан с термоголовкой для теплого пола. Алгоритм настройки узла регулирования:

• 1. Снять термоголовку (1) или сервопривод

Для того чтобы привод регулирующего клапана не влиял на узел во время настройки её следует снять.

• 2. Выставить перепускной клапан в максимальное положение (0,6 бар)

Если перепускной клапан сработает во время настройки узла, то настройка будет некорректной. Поэтому его следует выставить в положение, при котором он не сработает

• 3. Рассчитать положение балансировочного клапана вторичного контура (2).

Требуемую пропускную способность балансировочного клапана можно рассчитать, самостоятельно используя несложную формулу

t1  – Температура теплоносителя на подающем трубопроводе первичного контураt21– Температура теплоносителя на подающем трубопроводе вторичного контураt22– Температура теплоносителя на обратном трубопроводе (У обоих контуров совпадает)Kvт– Коэффициент, для COMBIMIX принимается 0,9Полученное значение Kvвыставляем на клапане.

Пример расчёта Исходные данныеРасчётная температура подающего теплоносителя – 95°С

Расчётные параметры контура тёплого пола 45°С-35°С

Полученное значение Kvвыставляем на клапане.

• 4. Настроить насос.

Для этого требуется рассчитать расход воды во вторичном контуре; кг/час и потери давления в контурах после узла; м.в.ст по формулам.

Где Q – Сумма тепловой мощности всех приборов, подключённых после COMBIMIX.с – теплоёмкость теплоносителя; если теплоноситель вода то

с=4,2кДж/(кг°C) Если используется иной теплоноситель, то теплоёмкость следует взять из технического паспорта этого теплоносителя.

На номограммах насосов представленных ниже, определяем скорость насоса. Для определения скорости насоса на характеристике отмечается точка, с соответствующим напором и расходом. Далее определяется ближайшая кривая, выше данной точке, она и будет соответствовать требуемой скорости.

Для COMBI 01/04 и COMBI 02/4                        Для COMBI 01/06 и COMBI 02/6

Пример для тёплого пола с суммарной мощностью 10 кВтИ с потерями давления в самой нагруженной петле 40 кПа (4,07 м. вод.ст)

Расход воды во вторичном контуре:

Потери давления в контурах после узла CombiMIX с запасом 1 м.в ст.

Выбрана скорость насоса – MAX по точке (0,86 м3/час; 4,05 м.в.ст)

Если нет возможности рассчитать насос, то данный этап можно пропустить и сразу приступить к следующему. Насос при этом выставить в минимальное положение. Если в процессе балансировки выясниться, что давления насоса не хватает, то переключить насос на более высокую скорость.

• 5. Балансировка веток тёплого пола

Закрываем Балансировочно-запорный клапан первичного контура.  Для этого откидываем крышку клапана и шестигранным ключом поворачиваем клапан против часовой стрелки до упора.

Ветки между собой балансируются балансировочными клапанами или регуляторами расхода (в комплект COMBIMIX не входят). Если после COMBIMIX только один контур, то ничего увязывать не нужно.

Ход балансировки следующий: Балансировочные клапаны/регуляторы расходов на всех ветках тёплого пола открываются на максимум, далее выбирается ветка, у которой отклонение фактического расхода от проектного максимально.

Клапан на этой ветке закрывается до нужного расхода. Таким образом, надо отрегулировать все ветки тёплого пола. Если после балансировки всех веток расход сбился, то следует подкорректировать расход в ветках.

Для индикации расхода можно использовать расходомер VT.FLC15.0.0.  Если нет возможности использовать индикатор расхода, то отбалансировать ветки можно приблизительно по прогреву полов либо по температуре обратного теплоносителя.

Если в процессе балансировки не удалось получить требуемый расход по веткам даже при открытых клапанах, то следует переключить насос на высшую скорость.

• 6. Увязка узла COMBIMIX с остальными приборами отопления.

Открываем балансировочно-запорный клапан первичного контура при помощи шестигранного ключа до обеспечения требуемого расхода теплоносителя через первичный контур. Увязка узла производится совместно с увязкой всей остальной системы.

Трехходовой клапан для котла. Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со.

Весь процесс стоит разъяснить подробнее:

1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Видео тёплый пол. Клапан регулировочный

Что представляет собой термосмесительный клапан для тёплого пола?

На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.

Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-95⁰С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-55⁰С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 75⁰С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

*

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 26⁰С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-22⁰С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 50⁰С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

Что собой представляет смесительный термостатический клапан

Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.

Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

Двухходовой термостатический смесительный клапан

Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.

Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:

• автоматизированная работа по снижению температуры воды;
• простая и недорогая конструкция;
• легкий монтаж.

На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).

*

Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.

Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.

Принцип работы устройства заключается в следующем:

• вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
• снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
• при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.

Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.

На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.

На практике сегодня применяются вентили трех видов:

• Гидравлические;
• Пневматические;
• С электроприводом.

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

Трехходовой смесительный клапан

*

Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:

Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.

К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м²). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.

Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.

В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.

Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:

Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.

*

В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:

• с термостатическим приводом;
• с термостатической головкой;
• с электроприводом;
• с сервоприводом.

Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.

Подключается трехходовой клапан следующим образом.

Заключение

Подключаются оба типа смесительных термостатических клапана по-разному. Для двухходового крана характерной является параллельная схема подключения. Для трехходового вентиля используется последовательное подключение.

Первый тип, двухходовой клапан в основном используется для работы с одним или с двумя водяными отопительными контурами. Для этого варианта и используется параллельное подключение.

Трехходовой тип устройства рассчитан на работу с длинными водяными контурами. При последовательном подключении вентиля достигается максимальная производительность теплых полов. Оба устройства монтируются в систему перед смесительным узлом, перед циркуляционным насосом. Надежность работы кранов проверяется во время пробного пуска системы отопления. Правильный монтаж и настройка приборов позволят вашим полам работать длительное время и максимально эффективно.

Термостатический вентиль для теплого пола

Еще совсем недавно теплый пол относился к предметам роскоши. В настоящее время стало ясно, что такой вариант обогрева является наиболее предпочтительным для создания идеального микроклимата в помещении. При простой установке радиаторов теплый воздух сразу же поднимается вверх, оставляя пол полностью холодным. В итоге происходит отступление от стандартов, при которых температурные показатели были бы благоприятными для человека. В этой же статье мы поговорим о трехходовом клапане для теплого пола, опишем его характеристики и виды.

Идеальная температура в жилом помещении

Согласно принятым нормам температура воздуха на уровне головы должна достигать 20 ℃, а у ног она должна составлять порядка 22-24 ℃. Стоит отметить, что создать такие условия с помощью одних лишь настенных обогревателей невозможно. В силу особенностей циркуляции воздуха, нижние его слои будут прогреты наименее всего – неважно, какой тип отопления использован и насколько прогрето помещение.

Теплый воздух в районе пола можно получить только при условии укладки нагревательных элементов под напольное покрытие. В этом случае вам обязательно понадобится трехходовой термостатический смесительный клапан для теплого пола.

Назначение термостатического клапана

Основная функция термосмесителя для теплого пола состоит в перемешивании потоков для достижения оптимальной температуры в отопительном контуре. Регулирование показателей теплоносителя производится в автоматическом режиме.

Как понятно из названия, трехходовой клапан смешивает три потока жидкости. По способу смешивания различают несколько видов таких клапанов.

Разновидности по методу смешивания

По данному признаку различают два типа клапанов:

• с функцией термостата;
• термостатический.

Клапан с функцией термостата

Клапан данного типа регулирует интенсивность обоих потоков воды – и горячего, и холодного. Таким образом, достигается необходимое значение температуры и удержание на заданном уровне. Регулирование потоков происходит при помощи термостата, который реагирует на показатели жидкости и помогает сохранять стабильные значения температуры.

Такой трехходовой кран для теплого пола может быть использован также и для проведения трубопровода горячего водоснабжения. Благодаря наличию автоматического регулирования температуры воды, потребитель будет защищен от ошпаривания, когда откроет кран. Механизм действия клапана предполагает автоматическое перекрытие клапана с горячей водой в том случае, если холодной воды также нет. Кроме того, внутри клапана установлены термочувствительные датчики, которые определяют температуру входящих потоков жидкости и автоматически сокращают или расширяют отверстия, пока не будет достигнута оптимальная температура.

Термостатический клапан

Главным отличием термостатического клапана для теплого пола является регулирование интенсивности только потока горячей воды. В данном случае вместе с клапаном продается термоголовка с выносным термодатчиком.

В продаже можно найти разновидности трехходовых клапанов, которые не могут регулировать температуру теплоносителя самостоятельно. В сущности, это стандартные вентили, открывая или закрывая которые можно отрегулировать температуру воды вручную. Несмотря на простоту конструкции, они довольно часто используются в системах теплых полов.

Виды клапанов по направленности потоков

В зависимости от конфигурации отопительного контура теплого пола, можно выбрать один из таких типов клапанов:

• С Т-образной схемой. В данном устройстве смешанный поток вытекает из центра клапана, а входящий горячий и холодный потоки входят симметрично с противоположных сторон.
• L-образная схема является ассиметричной. В данном случае горячий поток входит сбоку, холодный – снизу, а смешанный поток вытекает с противоположной стороны от горячего.

Для каких целей применяют трехходовой клапан

Основное предназначение трехходовых клапанов заключается в комбинировании радиаторов с высокими температурами теплоносителя и более прохладного контура для теплого пола. Так, теплый пол может выдерживать до 40 ℃, тогда как в радиаторах теплоноситель может нагреваться до 90 ℃. Таким образом, перепад температур компенсируется трехходовым краном для теплого пола с терморегулятором. Хотя это не единственное приспособление, можно воспользоваться и другими средствами.

Альтернативные варианты

Если площадь помещения не превышает 10 м 2 , то корректировку температуры можно осуществлять простыми вентилями. Понадобится всего два устройства – на подачу и на обратку. Если нужно повысить температуру, достаточно открутить вентиль сильнее, и наоборот, прикрутив кран, можно добиться снижения температуры теплоносителя. Правда, в отличие от термостатического трехходового смесительного клапана для теплого пола, вентиль нужно перекрывать вручную. Да и точные данные получить достаточно сложно – все определяется лишь опытным путем.

Термостатический клапан можно купить не только трехходовой, но и двухходовой. Такое устройство устанавливают в дополнение к обычному вентилю с одной из сторон. В таком случае, не будет необходимости в ручном регулировании – оно будет осуществляться автоматически.

В тех случаях, когда потребуется покрыть теплыми полами большую площадь, понадобится узел подмеса. Он представляет собой комплект из термостатического клапана, циркуляционного насоса, коллектора подающего и обратного потока.

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.

Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае, самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.

Водяной теплый пол — высокоинерционная система, управление которой имеет отложенный результат.

То есть, реакция на любое корректирующее воздействие будет физически ощущаться не сразу, что требует более аккуратной и мягкой настройки.

Иначе можно получить слишком ярко выраженное изменение режима работы — от полной остановки, до максимального нагрева поверхности.

Все управление системой сосредоточено в смесительном узле, осуществляющем подмешивание более холодных потоков в исходный горячий. Основным устройством, выполняющим это действие в составе узла, является смесительный клапан. Рассмотрим его функционирование повнимательнее.

Общая информация

Смесительный клапан для теплого пола — это устройство, осуществляющее соединение исходного горячего потока прямой линии с остывшим обратным. Дело в том, что в магистрали, приводящей поток питания к смесительному узлу, температура теплоносителя максимально высока. Она может составлять до 90-95 градусов. Если такой теплоноситель напрямую запускать в трубы теплого пола, то в помещении станет слишком жарко. Проблему решают путем подмешивания остывшей обратки к прямому потоку.

Если обратка имеет около 30 градусов, то при смешивании с прямым потоком с температурой около 90 градусов можно получить любое значение в этих пределах, главное — определиться, какая температура нужна и смешать теплоноситель в нужной пропорции. И, если за температурой наблюдают различные датчики, да и сами жильцы вполне в состоянии определить наиболее комфортный режим действия теплого пола, то сам процесс смешивания потоков горячей и остывшей воды выполняется при помощи смесительного клапана.

Кран для водяного тёплого пола

Термостатический смесительный кран — полное название этого устройства, или иное название смесительного клапана.

Дело в том, что существует множество производителей, по-разному именующих свою продукцию, кроме того, технический перевод иногда осуществляется без учета устоявшихся терминов.

Отсюда могут возникнуть некоторые расхождения в терминологии, что несколько неудобно, но терпимо.

Чаще всего, смесительным краном называют двухходовой клапан теплого пола, но возможны любые варианты.

Часть смесителя

Смеситель для теплого пола, решающий вопросы контроля, настройки и регулирования режима работы системы теплого пола, базируется именно на действии клапана.

Без его участия функционирование смесительного узла не может осуществляться, поэтому можно вполне ответственно заявить: роль смесительного клапана — ключевая, вся работа узла построена на нем.

Помимо крана, в узле присутствует насосная группа, подробно рассмотренная в другой статье.

Зачем нужен?

Смесительный клапан для водяного теплого пола, в зависимости от конструкции, предназначен для разных целей.

Он призван либо ограничивать поступление горячего теплоносителя, либо напрямую смешивать потоки (прямой и обратный), выдавая на выходе готовый к запуску в контуры системы теплоноситель.

Таким образом, смесительный кран для теплого пола выполняет как регулировочную функцию, так и полностью осуществляет процесс образования состава с нужными параметрами. Все смежные устройства работают на создание нужных условий — давление и производительность, скорость потока, регулирование и распределение по петлям и т. д. Но само по себе создание смеси с заданной температурой — прерогатива именно смесительного клапана.

Имеется два типа смесительных клапанов:

1. Двухходовой. Другое название — питающий клапан. Считается более устойчивым в работе, не допускающим резких воздействий на систему, чреватых неприятными последствиями. Применяется на относительно небольших (до 200 кв. м.) площадях.
2. Трехходовой. Конструктивно отличается от двухходового клапана. Производит смешивание и выдачу готового теплоносителя, может быть использован на системах любой мощности, обогревающих любые площади. Трехходовой смесительный клапан для теплого пола имеет некоторые опасные для системы свойства, отчего среди специалистов нередко считается способным на создание аварийной ситуации.

Двухходовой

Из чего состоит

Двухходовой клапан для теплого пола — это устройство, ограничивающее доступ горячего потока в систему труб теплого пола. Он на определенную величину перекрывает просвет канала, проводящего горячий прямой поток, снижая в определенных пределах его поступление или, наоборот, увеличивая его для подъема рабочей температуры. Фактически двухходовой клапан — это обычный кран, как его иногда и называют.

Внимание! Строго говоря, двухходовой клапан не является именно клапаном в полном понимании этого термина, однако, устоявшаяся терминология предпочитает такое обозначение устройства.

Как работает

Двухходовой клапан устанавливается в разрыв прямого магистрального трубопровода и устанавливает определенный режим подпитки горячим теплоносителем рабочей смеси.

Для упрощенного представления о его действии можно рассмотреть действие горячего вентиля в смесителе — от величины открытия зависит температура воды, идущей из крана.

Примерно так же работает двухходовой кран, единственным отличием становится то, что смешивание производится не двух отдельных, а одного и того же потока, имеющего разницу температур в разных участках.

Трехходовой

Устройство

Трехходовой клапан для теплого пола имеет один вход для горячей воды, средний вход — для обратки и выход для выдачи готовой смеси с определенной температурой. Между первым и вторым входами имеется заслонка, которая способна по необходимости перекрывать один поток, одновременно открывая просвет для следования второго. Таким образом, происходит смешивание прямого и обратного потоков — настройка нужной температуры теплоносителя.

Принцип работы

Работа может происходить как в ручном, так и в автоматическом режиме.

Трехходовой кран для теплого пола устанавливается в разрыв прямого магистрального трубопровода с одновременным подключением к среднему входу перемычки, идущей на обратку.

Выход клапана выдает смесь прямого и обратного потока, температура которого может изменяться в пределах их температур. Изменение положения регулировочного вентиля клапана одновременно увеличивает один и уменьшает другой поток, делая смесь либо теплее, либо холоднее.

Другое оборудование, входящее в состав смесительного узла: коллектор.

Термоголовка

Термоголовка для теплого пола — автоматический регулятор величины потока в зависимости от температуры.

Работает на принципе изменения объема газа, который от нагревания расширяется и начинает давить на мембрану, приводящую в действие шток регулятора просвета потока.

Исполнительный орган — либо конус на штоке, движущийся вверх-вниз и открывающий/закрывающий просвет, либо поворотный механизм наподобие шарового.

Достоинства термоголовки:

1. Непрерывность действия.
2. Автоматический характер работы, не требующий вмешательства (только для первичной настройки).

При этом имеются некоторые недостатки:

1. Регулируется температура непосредственно на вентиле, а не на трубах теплого пола, что требует периодического изменения настроек термоголовки.
2. Механические устройства со временем изменяют свои характеристики — меняется упругость мембраны, от постоянного воздействия тепла выходят из строя резиновые детали.

Большинство современных двух- и трехходовых клапанов снабжаются терморегуляторами.

Сервопривод

Сервопривод для теплого пола — это устройство, осуществляющее механическое воздействие на клапан, открывая или закрывая его по сигналу от датчика (в нашем случае — от датчика температуры).

Существуют такие типы сервоприводов:

1. Механический. Работает по принципу температурных изменений (термопара, расширяющийся газ), недорогой и доступный регулятор, но не имеющий достаточной точности настроек и несколько запаздывающий с откликом на изменения условий. Термоголовка — тоже один из таких сервоприводов.
2. Электрический. Это небольшой электродвигатель, регулирующий положение вентиля (штока или иных конструктивных элементов данного устройства) по сигналу от датчика. Такая регулировка имеет намного более высокую точность, позволяет действовать намного тоньше, меньше зависит от инерции системы. При этом устройства такого типа довольно дороги.
3. Дистанционный сервопривод. Используется система датчиков (два и более), реагирующих на изменения условий функционирования и подающих сигналы на сервопривод в полностью автоматическом режиме, что позволяет системе функционировать без вмешательства человека. Стоимость такой системы довольно высока, что ограничивает ее применение в частных домах.

По характеру работы сервоприводы бывают:

1. Нормально открытый.
2. Нормально закрытый.

Названия устройств говорят сами за себя — один работает на перекрытие потока и максимально открывает его при отсутствии сигнала с датчика, другой — наоборот. При этом имеются т. н. универсальные сервоприводы, которые могут быть переключены на то или иное рабочее положение.

Инструменты и материалы

Установка клапана производится с использованием штатных комплектующих — прокладок и прочих сопутствующих элементов.

Для работы понадобятся:

1. Набор гаечных ключей.
2. Сантехническая подмотка (лента ФУМ, натуральное волокно и пр.).
3. Пассатижи, отвертка.

Каких-либо специализированных инструментов или устройств, чаще всего, не требуется, но при необходимости следует использовать соответствующие принадлежности.

Процесс монтажа

Установка клапана состоит в присоединении его к надлежащим трубопроводам. Необходимо перед присоединением еще раз убедиться в правильности соединения, отсутствии ошибок.

Для соединений на устройстве имеется внешняя или внутренняя резьба, на которую навинчивается накидная гайка (или соответствующий фитинг) трубопровода. Предварительно необходимо подмотать резьбу уплотняющим материалом — лентой ФУМ, натуральными или иными материалами.

При соединениях следует использовать штатные прокладки, прилагающиеся в комплекте изделия, или использовать отдельно приобретенные прокладки нужной толщины и диаметра, купленные в магазине. Все соединения должны быть довольно плотными во избежание протечек, без перекосов по резьбе.

Внимание! Условия работы устройства довольно сложны, от высокой температуры плотность резьбовых соединений может быть ослаблена, поэтому следует отнестись к подключению клапана ответственно.

Полезное видео

Ознакомиться визуально с примером установки трехходового клапана вы можете на видео ниже:

Выводы

Смесительный клапан — это основной элемент системы регулировки теплого пола, осуществляющий прямое воздействие на потоки горячего и остывшего теплоносителя и поддерживающий рабочую температуру системы. Действие двух- или трехходового крана является наиболее ответственной функцией смесительного узла, от нее зависит качество и точность регулирования режима работы теплого пола.

Важность и значительность устройства требует повышенного внимания к его работоспособности, иначе возможны сбои в работе всего теплого пола, чреватые прекращением обогрева дома.

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

• смесительный – смешивает два потока воды различной температуры;
• разделительный – распределяет на отдельные потоки;
• переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

• прямой;
• осевой;
• угловой;
• для правой установки на радиатор;
• для левой установки на радиатор;
• трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

• для однотрубной системы отопления;
• для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

• газовый;
• жидкостный;
• парафиновый.

По виду термоэлемента:

• ручное регулирование;
• термоголовка – регулирует систему в автоматическом режиме;
• выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

Трехходовой термостатический смесительный клапан

• 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
• 2 – подпружиненный шток, регулирует работу клапанов.
• 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
• 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Преимущества термостатических клапанов:

• не нуждается в специальном обслуживании;
• компактные размеры;
• эстетичный внешний вид;
• автоматическая регулировка температуры воды в трубопроводе;
• обеспечение комфортного микроклимата в жилище;
• возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

• сложность настройки прибора;
• сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
• зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 60 0 С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой. Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 90 0 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 50 0 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

• На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
• Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
• На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
• Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
• Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

1. Твердотопливный котел – осуществляет отопление здания.
2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
3. Термостатический клапан – регулирует температуру теплоносителя.
4. Радиатор отопления – выполняет обогрев помещения.
5. Балансировочный клапан – регулирует давление в трубопроводе.
6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
7. Запорная арматура – перекрывает поток жидкости.
8. Фильтр – производит очистку воды.
9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
10. Манометр – определяет давление в трубопроводе.
11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Термостатический клапан для теплого пола: описание, применение, виды

На чтение 6 мин Просмотров 20 Опубликовано 22.01.2020 Обновлено 30.12.2019

На выходе любой отопительной системы циркулирует водный носитель фиксированной температуры, которая автоматически поддерживается в заданных пределах. В некоторых из них имеется нескольких контуров с теплоносителями, нагретыми до разных уровней. Для их смешения и получения водной среды с требуемой температурой в конструкциях теплого пола устанавливаются особые устройства, называемые термосмесителями.

Назначение термического клапана

Термостатический клапан предназначен для смешивания холодного и горячего потоков теплоносителя

Термостатический клапан для теплого пола – это регулирующее устройство особой конструкции, встраиваемое в трубопроводы с циркулирующей по ним рабочей жидкостью. В отличие от двухходового прибора он предназначен для смешения двух потоков (остывшего и горячего) и получения на выходе третьего, имеющего фиксированную температуру. Наличие в системе такого трехходового крана позволяет решать следующие задачи:

• изменять направление водных потоков;
• смешивать их в определенной пропорции;
• получать на выходе системы обогрева воду с постоянной температурой.

Для расширения круга решаемых этими устройствами задач применяются термосмесительные клапаны различного типа, имеющие специфические характеристики.

Виды клапанов по способу смешивания

Смесительные устройства для теплых полов имеют несколько разновидностей, отличающихся по выполняемым ими функциям. Первая – термостатический клапан, имеющий специальную чувствительную головку-датчик, размещенную в каждом из контуров и реагирующую на температуру внешней среды. Принцип работы термостатического элемента основан на определении разницы температур и подаче команды на исполнительный механизм, управляющий потоками теплой и остывшей воды.

В системах второго типа в качестве чувствительного и управляющего элемента используется клапан с функцией термостата, позволяющего поддерживать температуру в напольной системе обогрева на фиксированном уровне. Он работает подобно всем задающим устройствам и обеспечивает более точную регулировку контролируемого параметра.

В продвинутых моделях терморегуляторов для управления потоками используется встроенный контроллер. Этот вариант организации регулировочного процесса является максимально точным и наиболее востребован у потребителя.

Виды клапанов по направлению потоков

Известно две схемы смесительных устройств, реагирующих на направление потоков в обогревающей системе теплого пола. Они представлены симметричной и асимметричной разновидностями клапанных механизмов. Выбор той или иной схемы управления зависит от типа обогревающей системы и удобства ее монтажа в конкретных условиях эксплуатации. В симметричном механизме вода поступает с разных концов клапана, а ее смешение происходит в средней части корпуса устройства. Благодаря такой конструкции клапан имеет небольшие габариты.

В асимметричном вентиле потоки холодной и горячей воды поступают с одного из концов и снизу соответственно. Результирующая водная смесь подается в систему со второго конца клапана. Такая схема также широко распространена, что объясняется универсальностью и простотой обслуживания клапанного механизма.

Другие виды промышленных устройств

Отечественной промышленностью выпускается множество терморегуляторов для водяного пола, что позволяет управлять потоками жидкости в автономном режиме. Среди известных разновидностей клапанных механизмов выделяются следующие виды:

• механические трехходовые клапаны для теплого пола;
• такие же модели, но с выносным датчиком;
• сенсорные смесители;
• электронные приборы;
• терморегуляторы, управляемые программно.

Механические приборы – это самые простые, дешевые и надежные в эксплуатации приборы, оснащенные защитным кожухом из прочного пластика. Для регулировки температуры таким устройством достаточно повернуть термостатическую головку в нужную сторону. Точное значение из температурного диапазона подбирается поворотом особого диска, имеющего разбитую на деления шкалу.

Механические терморегуляторы, оснащенные выносным датчиком температуры, относятся к более совершенным конструкциям, позволяющим контролировать величину рабочего параметра. К их недостаткам относят необходимость постоянного отслеживания текущего параметра, изменяемого лишь в ручном режиме. Это вынуждает специалистов монтировать в системе дополнительный термометр (специально для контроля температуры). С учетом разности уставок и показаний прибора удается вручную регулировать этот показатель с допустимой погрешностью.

Сенсорный клапан

При эксплуатации сенсорных смесителей, подключаемых к системе посредством специальных переходников, настройка тепловых параметров выполняется с выносной панели. В отдельных моделях для этих целей используется управляемый вручную дистанционный пульт. Этот тип терморегуляторов относится к более современным моделям, существенно упрощающим процедуру контроля температуры. В них предусмотрено несколько регулировочных параметров, что гарантирует точное выставление нужного температурного режима. Надежность и безопасность пользования этими приборами во многом зависят от конкретной модели, при выборе которой сталкиваются с большим разбросом ценовых категорий. При таком раскладе нежелательно экономить и выбирать более дешевый образец, поскольку реальные потери превысят разницу в затраченных средствах.

Электронные модели терморегуляторов по своим функциональным возможностям практически ничем не уступают аналогичным сенсорным образцам. На корпусе этих изделий имеется небольшой дисплей и набор кнопок, посредством которых пользователь легко запрограммирует нужный режим функционирования теплого пола. В наиболее продвинутых образцах удается вводить программу, рассчитанную на ближайшую неделю и на отдельные периоды текущих суток.

Беспроводная модель

Беспроводные устройства позволяют поддерживать температуру в квартире или в частном доме лишь при условии присутствия в них людей. В остальные промежутки времени напольная система переводится в дежурный режим. За счет этого снижаются издержки на обогрев помещений в отопительный период. Такие устройства допускается подключать к системе управления умный дом, при работе с которой экономия тепла достигает 30 процентов. За счет того, что управлять режимами можно вручную (в моменты присутствия пользователя в доме) показатель по экономичности будет еще больше.

Особенностью программируемых устройств является возможность одновременного контроля нескольких систем водяного обогрева, расположенных в разных комнатах. К их недостаткам относят:

• высокую стоимость оборудования;
• сложность настройки;
• необходимость вызова специалистов сервисного цента при проведении пусковых работ.

Кроме того, пользователю придется изучить прилагаемую инструкцию и в дальнейшем руководствоваться ее указаниями.

Радиоуправляемые модели, используемые для регулировки температуры носителя, применяются крайне редко, что объясняется их неоправданно высокой ценой. По своим функциональным возможностям они практически не отличаются от уже описанных, а цена возрастает в несколько раз. Отличие состоит лишь в том, что управление механизмами выполняется не через кабель, а посредством радиосигналов. При работе такой системы термостат принимает сигналы с информацией о показателях датчиков и передает их на контроллер. Последний обрабатывает посылку и направляет радиосигналы на сервоприводы подачи горячей или холодной воды.

К недостаткам этих систем относят необходимость оснащения передатчиками и приемниками каждого из отдельных устройств. Усложнение схем управления процессами приводит к частым поломкам электронных компонентов и к сложностям с восстановлением приборов.

Термостатический клапан для теплого пола: трехходовой смесительный клапан с терморегулятором, термосмеситель, установка

Особенности использования трехходового клапана в системе обогрева пола

Трехходовой клапан для теплого пола является регулирующим устройством в отопительных системах водяного типа.

С помощью такого приспособления теплоноситель поступает в контур с необходимым температурным режимом.

Кроме смешивания горячего и холодного потока устройство выполняет некоторые другие функции, которые обеспечивают эффективность работы всего оборудования для обогрева половых покрытий.

Конструктивные особенности и принцип действия

Трехходовой клапан представляет собой устройство в форме тройника с одним выходом и двумя входами. С выходного отверстия происходит подача жидкости с заданным температурным режимом в контур.

Входные проемы предназначены для смешивания теплоносителя. В первый проем поступает охлажденная обратка, а во второй подогретая от котла вода. Между двумя входами находится затвор, который открывается при нагреве датчика до максимальной температуры, которая задается на самом клапане.

Рабочий процесс трехходового клапана в системе обогрева пола осуществляется в такой последовательности:

• вода поступает  к установленному коллекторному узлу;
• клапан устанавливает уровень нагрева теплоносителя;
• при превышении температуры выше установленной в трехходовом устройстве открывается проход для охлажденной жидкости;
• происходит процесс подмеса холодного потока к горячему;
• при достижении заданного температурного режима отверстие для подачи воды из обратного контура закрывается.

Как выглядит трехходовой клапан для теплого пола

Трехходовой клапан способствует подачи теплоносителя с трубопровод водяного пола с установленной температурой, а и позволяет исключить перегрев отопительной системы. При этом устройство не ограждает от обратного хода холодной жидкости в контуре.

Способы использования

Трехходовой клапан может устанавливаться как в смесительном узле, так и без него. Во втором случае устройство полностью берет на себя функцию коллектора.

Установка тройника для регулировки температуры воды теплого пола без дополнительных смесительных приборов производится в помещениях площадь, которых не превышает 25 метров квадратных. Подача жидкости с нужным температурным режимом осуществляется за счет регулирующего приспособления и термостата, установленного в самом клапане.

Монтаж по такой схеме подходит для ванных комнат, санузлов и балконов. Недостатком установки трехходового клапана как основного  прибора для смешивания горячего и холодного теплоносителя является отсутствие возможности дозирования потоков.

Обратите внимание

При монтаже системы обогрева пола для больших объемов жилой площади трехходовой клапан является составляющим элементом коллекторной группы. В таких случаях приспособление обеспечивает полноценный бесперебойный процесс всего отопительного оборудования. За счет него жидкость с нужной температурой поступает во все контуры системы обогрева половых покрытий.

Трехходовой клапан эффективно применяется на объектах с большой территорией – более 200 метров квадратных. Теплый пол в таком случае может работать как от автономной сети, так и от центральной отопительной системы.

Критерии выбора

Технические характеристики трехходового устройства оказывают немалое влияние на качество обогрева теплого пола. Поэтому при подборе клапана седеет учитывать такие показатели:

1. Объем обогреваемого помещения. Обогрев больших территорий требует установки трехходового вентиля с регулировкой автоматического типа, который самостоятельно производит контроль температурного режима теплоносителя, поступающего в трубопровод системы обогрева пола.  Для маленьких комнат не нужно покупать дорогостоящие смесительные устройства со сложной конструкцией. Для обогрева балконных помещений, санузлов и небольших коридоров подойдет простой клапан.
2. Показатель пропускной способности.  Максимальный уровень количества жидкости, прокачиваемой смесительным вентилем, определяется в начале проектирования системы обогрева пола. Трехходовой клапан должен отвечать установленной пропускной величине иначе устройство не выдержит напорной нагрузки.
3. Диаметр поперечного сечения. Данный параметр необходим для подключения смесительного приспособления к системе отопления. При необходимости используются специальные переходные устройства, которые позволяют точно соединить приборы.
4. Материал изготовления. Клапан должен быть изготовлен из металла, который обладает низким коэффициентом расширения и не меняет своих первоначальных характеристик при взаимодействии с горячим теплоносителем. Такие свойства имеют трехходовые краны из бронзы и латуни.

Приобретать смесительные приспособления рекомендуется у проверенных изготовителей. К изделию должно прилагаться гарантийная документация, инструкция с указанными техническими характеристиками и сертификат качества.

При выборе трехходового клапана учитывайте показатель пропускной способности

Перед тем как установить трехходовой вентиль в систему теплого пола, следует выполнить проверку устройства на работоспособность.

Для этого осуществляется установка регулирующего кольца на самое минимальное значение температуры, а затем пропускается через клапан горячий поток воды.

Правильно функционирующее устройство должно сразу перекрыть отверстие.

Особенности установки

Трехходовой клапан чаще всего входит в смесительную группу, которая помимо вентиля включает в себя:

• обратный клапан;
• насос циркуляционный;
• датчик температуры.

Согласно данной схеме установка выполняется в таком порядке:

• на подачу устанавливается насос, который закачивает горячую воду нагретую котлом;
• после него идет температурный датчик, определяющий уровень нагрева теплоносителя;
• затем монтируется трехходовой вентиль, осуществляющий смешивания потоков до заданной температуры.
• на обратном контуре фиксируется клапан с выходом и подключается к охлажденному теплоносителю, поступающему в смесительный трехходовой вентиль.

В результате в трубопровод водяного теплого пола поступает теплоноситель с необходимым для равномерного и эффективного обогрева температурным режимом.

Если предполагается монтаж системы обогрева половых покрытий в небольших помещениях, то установку трехходового клапана проводят без смесительного узла. Последовательность монтажа смесительного прибора в такой схеме несколько иная:

• на подаче горячей жидкости от котла крепится трехходовой клапан;
• после него устанавливается датчик температуры;
• затем монтируется циркуляционный насос доставляющий воду с отрегулированной температурой в контур теплого пола.

Трехходовые клапаны могут иметь различное расположение отверстий. Конструктивные особенности изделия зависят от направления теплоносителя. Согласно этому различают две основных модели смесительных вентилей:

1. L- образный. Устройство имеет два боковых отверстия и один проем с круглым сечением в нижней части корпуса. В процессе функционирования системы горячий теплоноситель поступает с боку и смешивается с охлажденной жидкостью, подающейся снизу. Вода нужной температуры походит в контур через второй боковой проем.
2. Т-образный. Согласно такой схеме горячий и холодный теплоноситель заходит в клапан в отверстия расположенные по бокам корпуса. После смешивания горячего и холодного потоков жидкость поступает в трубопровод теплого пола через центральный выходной проем.

Трехходовой клапан для теплого пола Т-образный

В процессе работы отопительной системы в трехходовой клапан подается нагретая до 80 градусов жидкость. После смешивания водяной  контур заполняется теплоносителем с оптимальными для теплого пола показателями температуры – 40 градусов.

Наиболее эффективной считается установка трехходового крана со смесительным узлом. Такая схема обеспечивает бесперебойный и полностью равномерный прогрев всей поверхности пола.

Общие принципы регулировки

Смесительные трехходовые клапаны в зависимости от вида механизма управления разделяют на несколько типов:

1. Стандартные. Регулировка в таких устройствах осуществляется за счет расширения теплоносителя в трубопроводе. Жидкость в системе нагревается до максимальных показателей и происходит давление на запорную часть в клапане преграждающую доступ холодной воды. В результате створка открывается, и охлажденный поток смешивается с горячим теплоносителем.  Точность рабочего процесса у таких изделий не высокая.
2. С термоголовкой. В конструкцию трехходового вентиля входит термическая головка, которая оснащена специальным чувствительным элементом, который реагирует не только на температуру жидкости в системе а и на показатели нагрева воздушных масс.
3. Электрические. В клапанах с электроприводом команды подаются контролером, который приводит в действие термодатчики без дополнительных приспособлений.
4. Электронные. Регулировка температурного режима таким клапаном выполняется благодаря встроенному электромотору и контролирующему устройству, оснащенному термометрами.

Наиболее распространенными являются смесительные клапаны с термической головкой. Они оснащены датчиком и не требуют дополнительного подключения к электрической сети. При этом устройство отличается точностью и износостойкостью. Стандартные вентили устанавливаются в случае подачи воды в систему с постоянным температурным режимом.

Установка трехходового вентиля требует аккуратного подхода. Неправильное подключение смесительного устройства может стать причиной не только снижения эффективности рабочего процесса теплого пола, а и привести к аварийным сбоям всего отопительного оборудования. Поэтому при отсутствии навыков самостоятельный монтаж клапана проводить не рекомендуется.

Источник: http://pechiexpert.ru/trehhodovoj-klapan-dlya-teplogo-pola-01/

Трехходовой клапан от valtec + термоголовка с выносным датчиком

Источник: http://infosantehnik.ru/str/55.html

Клапан для теплого пола

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь. Читать далее.

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

• горячая вода поступает к коллектору, входящему в систему теплого пола;
• при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
• если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
• внутри происходит смешивание двух потоков;
• после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

• Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
• Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
• Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

• Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.

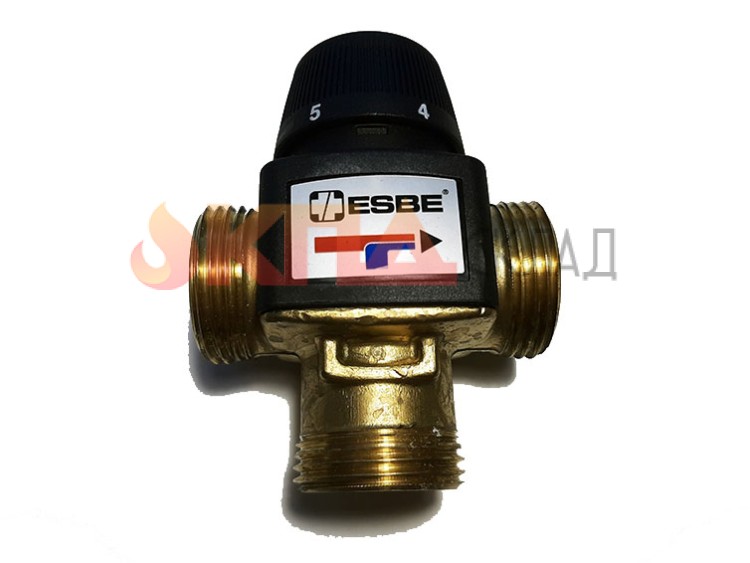

Трехходовые клапаны Esbe модели VTA320

Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.

Возможность получения автоматического режима функционирования.

Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры.

В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен.

Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Важно

Термосмесительный узел теплого пола

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Термостатический смесительный клапан (трехходовой) для тёплого пола

Какой должна быть комфортная температура в жилом помещении

Так, в этих стандартах указано, что на уровне пола температура должна быть в пределах 22 °C-24 °C, а на уровне головы – не менее 20 °C. Возможно ли добиться таких показателей, если установлены настенные радиаторы? Однозначный ответ – нет.

Можно добиться высоких температурных значений в квартире, это выполнимо как при центральном отоплении, так и при автономном – вопрос лишь в цене, которая будет объединять собой стоимость расходов на средства утепления.

Но нижние слоя воздуха все равно будут менее прогреты.

Если же вы решили установить в своём жилище систему тёплого пола, вам нужно ознакомиться с таким её элементом, как термостатический клапан.

Для чего необходимо устройство

Термостатические клапаны выполняют функцию смешивания двух потоков в один для получения стабильной температуры в конструкции тёплого пола. При этом работа над получением необходимого значения температуры выполняется механизмом автоматически.

То есть, как можно было понять, имеется три хода для потоков воды. Отсюда и название таких клапанов – трёхходовые. Различаются они по способу смешивания потоков.

Два вида трехходовых клапанов по способу смешивания

Первый вид трехходового клапана – с функцией термостата

Его же ещё называют клапаном с поддержкой заданного уровня температуры. Чтобы на выходе получить стабильное значение, он регулирует интенсивность и холодного, и горячего потока.

По сути, чтобы на выходе было 40 градусов.

происходит регулировка обоих потоков при помощи термостата, и выполнение балансирующей настройки идёт с целью получить не просто заданную температуру, но и стабильную по своему значению.

Этот вид клапана трехходового смесительного может использоваться как для системы тёплого пола, так и в бытовой системе горячего водоснабжения. Автоматическая подстройка температуры выходного потока позволяет защитить потребителя от возможного ошпаривани я.

Происходит это следующим образом: при отсутствии подачи холодной воды клапан автоматически перекрывает подачу и горячего потока.

А в остальном регулировка производится при помощи термочувствительного элемента так: при контакте со смешанным потоком он определяет значение температуры, и уменьшает или увеличивает входные отверстия, сжимаясь или расширяясь соответственно, для получения требуемого показателя.

Второй вид – трехходовой термостатический клапан

Отличается от первого вида тем, что здесь идёт регулировка только входящего горячего потока. В комплекте с этим клапаном поставляется термоголовка, оснащённая выносным датчиком.

Кроме того, в продаже имеются трёхходовые смесительные клапаны. которые не способны самостоятельно производить стабилизацию выходной температуры.

По сути, это обычные краны, но и их тоже зачастую используют на смесительных узлах для регулировки температуры тёплого пола.

Два типа термостатического клапана по направлению потоков

Один из них выбирают исходя из удобства монтажа в конкретной схеме, и от типа установки.

1. Первый тип – т-образная схема. В ней выходной поток вытекает из середины, а горячая и холодная вода входит в противоположные стороны. Эту схему ещё называют симметричной.
2. Второй тип – L-образная схема. асимметричная. Горячая вода тут подаётся сбоку, холодная – снизу, а смешанный поток, соответственно, с противоположного канала к входному горячему.

Какую проблему решает смеситель этого типа

Смесительный клапан решает проблему, как объединить высокотемпературный контур радиаторов с низкотемпературным контуром тёплого пола, ведь предел рекомендуемой температуры для него – всего 40 °C, когда в отопительной системе значение температуры воды может достигать 90 °C. Кроме него, для регуляции можно использовать и другие средства. Зависит от того, насколько большая площадь будет отведена под систему тёплого пола.

Другие виды устройств, при помощи которых можно регулировать температуру тёплого пола

1. Для комнаты, площадь которой не превысит 10 квадратных метров. можно использовать обычные вентили. Достаточно установить два таких устройства по одному на подачу воды и на обратный поток, и выполнять регулировку так же само, как это делают на обычном радиаторе: прикрутили вентиль – снизили температуру, нужно её повысить – открыли вентиль посильнее.

   Недостаток такого смесительного устройства по сравнению с термостатическим трёхходовым клапаном – это ручная регулировка. Нет никаких приборов, которые покажут вам, какая температура получается на выходе, действия происходят методом «тыка».

2. Смесители термостатические бывают не только трехходовые. но и двухходовые.

   Такой клапан можно установить вместо одного из ручных вентилей (способ регулировки при помощи вентиля, описанный выше), и он уже будет поддерживать заданную температуру автоматически.

3. Для тёплого пола, который будет занимать большие площади. используют узел подмеса.

   Это устройство представляет целую систему из коллектора подачи и обратки, циркуляционного насоса и термостатического смесителя.

На что ориентироваться в первую очередь при выборе типа смесительного устройства

Исходя из этих данных, подбор системы смесителей для тёплого пола исходит в первую очередь из того, какую площадь вы собираетесь под него отвести. Самый дешёвый и простой вариант – это вентиля.

Но подходят они только для малых помещений. Так, если вам необходимо уложить тёплый пол в туалете или в ванной, приобретать целую систему из узла подмеса нет необходимости.

Трёхходовые клапаны будут стоить дороже, но так вы сможете добиться лучшей регулировки температуры.

Цена таких смесителей, соответственно, выше, ведь в них установлены терморегуляторы. Двухходовой термостатический клапан может обойтись до 45 долларов, трёхходовой – до 50. Цена распределительного узла подмеса может достигать 1000 долларов.

Совет

Если желание завести тёплый пол под большую площадь вас не покидает, но стоимость распределительного узла оказывается неподъемной, его можно собрать самостоятельно из отдельных частей при условии, что вы обладаете знаниями и опытом работы в данной области. Существует множество готовых схем установки регулятора для тёплого пола, которыми можно воспользоваться для самостоятельного монтажа. Сборка узла из отдельных частей может удешевить его примерно в полтора раза.

Источник: http://pol-v-dome.ru/klapan-dlya-teplogo-pola.html

Трехходовой клапан от valtec + термоголовка с выносным датчиком Две модели от valtec дают возможность создать смесительный узел. Что такое смесительный узел? Смесительный трехходовой клапан: VT.MR02.N.0603 Термоголовка с выносным датчиком: VT.5012.0.0 Пропускная способность клапана: 3 Kvs. Что такое Kvs? Схема подключения Обратите внимание на обозначения клапана ( + ; – ; М): + Вход горячего теплоносителя, подача от котла – Вход холодного теплоносителя, обратка теплых полов М – Выход теплоносителя с настроечной температурой. Подробные характеристики указаны в паспортах. Скачать паспорта: Смесительный клапан.pdf и Термоголовка.pdf Смесительный трехходовой клапан: VT.MR02.N.0603 имеет центральное смешивание. Подробнее о принципах смешивания Вы найдете здесь: Принципы смешивания клапанов и их виды Термоголовка дает возможность поучать настроечную температуру от 20 до 60 градусов. С гистерезисом не превышающим 0,6 градусов. Что такое гистерезис в температурах? Принцип работы Смесительный клапан имеет конструкцию трехходового клапана. То есть это тройник, в котором два проходных патрубка регулируют проход. Третий проход (М) постоянно открыт. Клапан первого патрубка (+) открывается, если фактическая температура ниже настроечной температуры. Клапан второго патрубка (-) в это время закрывается. Если фактическая температура ниже настроечной температуры, происходит обратное действие. Пороги температур, между открытием и закрытием клапана определяются гистерезисом. Гистерезис – это? Если у Вас низкотемпературная система отопления, то будет полезно узнать, какими недостатками обладают некоторые смесительные узлы! Ссылка ниже: Подробнее об энергоэффективности смесительных узлов Пишите комментарии! Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление,то оставте Ваше Имя и Email.     Серия видеоуроков по частному дому             Часть 1. Где бурить скважину?             Часть 2. Обустройство скважины на воду             Часть 3. Прокладка трубопровода от скважины до дома             Часть 4. Автоматическое водоснабжение     Водоснабжение             Водоснабжение частного дома. Принцип работы. Схема подключения             Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения             Расчет самовсасывающего насоса             Расчет диаметров от центрального водоснабжения             Насосная станция водоснабжения             Как выбрать насос для скважины?             Настройка реле давления             Реле давления электрическая схема             Принцип работы гидроаккумулятора             Уклон канализации на 1 метр СНИП     Схемы отопления             Гидравлический расчет двухтрубной системы отопления             Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана             Гидравлический расчет однотрубной системы отопления             Гидравлический расчет лучевой разводки системы отопления             Схема с тепловым насосом и твердотопливным котлом – логика работы             Трехходовой клапан от valtec + термоголовка с выносным датчиком             Почему плохо греет радиатор отопления в многоквартирном доме             Как подключить бойлер к котлу? Варианты и схемы подключения             Рециркуляция ГВС. Принцип работы и расчет             Вы не правильно делаете расчет гидрострелки и коллекторов             Ручной гидравлический расчет отопления             Расчет теплого водяного пола и смесительных узлов             Трехходовой клапан с сервоприводом для ГВС             Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.     Конструктор водоснабжения и отопления             Уравнение Бернулли             Расчет водоснабжения многоквартирных домов     Автоматика             Как работают сервоприводы и трехходовые клапаны             Трехходовой клапан для перенаправления движения теплоносителя     Отопление             Расчет тепловой мощности радиаторов отопления             Секция радиатора             Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления             Новые насосы работают по-другому…     Регуляторы тепла             Комнатный термостат – принцип работы     Смесительный узел             Что такое смесительный узел?             Виды смесительных узлов для отопления     Характеристики и параметры систем             Местные гидравлические сопротивления. Что такое КМС?             Пропускная способность Kvs. Что это такое?             Кипение воды под давлением – что будет?             Что такое гистерезис в температурах и давлениях?             Что такое инфильтрация?             Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!             Гидравлические смыслы, понятия и расчет цепей систем отопления             Коэффициент затекания в однотрубной системе отопления     Видео             Отопление                     Автоматическое управление температурой                     Простая подпитка системы отопления                     Теплотехника. Ограждающие конструкции.             Теплый водяной пол                     Насосно смесительный узел Combimix                     Почему нужно выбрать напольное отопление?                     Водяной теплый пол VALTEC. Видеосеминар                     Труба для теплого пола – что выбрать?                     Теплый водяной пол – теория, достоинства и недостатки                     Укладка теплого водяного пола – теория и правила                     Теплые полы в деревянном доме. Сухой теплый пол.                     Пирог теплого водяного пола – теория и расчет             Новость сантехникам и инженерам             Сантехники Вы все еще занимаетесь халтурой?             Первые итоги разработки новой программы с реалистичной трехмерной графикой             Программа теплового расчета. Второй итог разработки             Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции             Итоги разработки новой программы по гидравлическому расчету     Нормативные документы             Нормативные требования при проектировании котельных             Сокращенные обозначения     Термины и определения             Цоколь, подвал, этаж             Котельные     Документальное водоснабжение             Источники водоснабжения             Физические свойства природной воды             Химический состав природной воды             Бактериальное загрязнение воды             Требования, предъявляемые к качеству воды     Сборник вопросов             Можно ли разместить газовую котельную в подвале жилого дома?             Можно ли пристроить котельную к жилому дому?             Можно ли разместить газовую котельную на крыше жилого дома?             Как подразделяются котельные по месту их размещения?     Личные опыты гидравлики и теплотехники             Вступление и знакомство. Часть 1             Гидравлическое сопротивление термостатического клапана             Гидравлическое сопротивление колбы – фильтра     Видеокурс             Скачать курс Инженерно-Технические расчеты бесплатно!     Программы для расчетов             Technotronic8 – Программа по гидравлическим и тепловым расчетам             Auto-Snab 3D – Гидравлический расчет в трехмерном пространстве     Полезные материалы     Полезная литература             Гидростатика и гидродинамика     Задачи по гидравлическому расчету             Потеря напора по прямому участку трубы             Как потери напора влияют на расход?     Разное             Водоснабжение частного дома своими руками             Автономное водоснабжение             Схема автономного водоснабжения             Схема автоматического водоснабжения             Схема водоснабжения частного дома     Политика конфиденциальности

Термостатический клапан Watts Aquamix AM 63C 25-50 °С (3/4″ ВР, KVS 1,9)

Артикул: 10017420

• Изготовитель: Watts

Цена: 4475 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 2 года

Описание

Термостатический клапан Watts Aquamix 6310C34 (арт. 10017420) представляет собой подмешивающий клапан, градуированный на 10 положений, предназначенный для настройки температуры воды для подачи в систему напольного отопления. Снабжён тремя патрубками с внутренней резьбой. Имеет фиксированный байпас между входом обратки и выходом смешанной воды против превышения максимально  допустимой температуры. Диапазон регулирования температуры воды на выходе от 25°C до 50°C. Пропускная способность клапана – 1,9 м3/час. Максимальный перепад давления 2 бара. Габариты клапана в упаковке – 11,5х8,5х4,5 см. Вес клапана составляет 550 г.

Настройка температуры

Клапан AQUAMIX подлежит ручной предустановке путём поворота градуированного маховичка до совпадения соответствующего значения, указанного на маховичке, с выпуклой риской на корпусе клапана. Клапан Aquamix надёжно и точно сохраняет заданное значение, что обеспечивается 100%-ным заводским тестированием. Ниже приведена таблица настройки при подаче на входы клапана горячей воды 60°C и холодной 25°C:



Конструкция клапана

Корпус клапана выполнен из латуни марки CW617N и имеют хромированное покрытие как снаружи, так и изнутри. Внутренняя поверхность защищена тефлоном от образования накипи, поэтому клапаны возможно использовать в том числе и для жёсткой воды. Конструкция включает в себя два сетчатых фильтра на входах горячей и холодной воды, которые предохраняют клапан от засорения. Внутреннее регулирование клапанов Aquamix осуществляется автоматически благодаря наличию термочувствительного элемента. Термочувствительный элемент, входя в контакт со смешанной водой, реагирует пропорциональным расширением либо сжатием согласно предустановленным выходным температурам, соответственно увеличивая либо уменьшая проходные отверстия на входах горячей и холодной воды.

Монтаж и обслуживание

Монтаж происходит резьбовым присоединением к стальным трубопроводам диаметра 3/4″ в любом положении (вертикально или горизонтально). Рекомендуется периодическое обслуживание клапанов с целью удаления отложений (накипи) без применения растворителей. До начала обслуживания необходимо отсоединить все три разъёма клапана. При наличии умягчителя воды на входе горячей воды клапана регулярное обслуживание клапана не потребуется.

Документация

1. Термостатические смесители AQUAMIX 63C – Технический паспорт изделия (eng.) (открыть PDF-файл)

Технические характеристики

Производитель	Watts
Коллекция	Aquamix
Серия	63C
Модель	6310C34
Артикул	10017420
Тип	термостатический смесительных клапан
Область применения	системы напольного отопления
Рабочая среда	вода
Максимальная температура на входе	110°C
Диапазон регулирования температуры горячей воды на выходе	от 25°C до 50°C
Максимальный перепад давления	2 бара
Максимальное рабочее давление	10 бар
Пропускная способность kvs	1,9 м3/час
Тип соединения	резьба
Вид резьбы	внутренняя
Размер резьбы	3/4″
Количество фиксированных режимов	10
механизм регулировки	ручной
Температура рабочей среды	до +100°C
Материал корпуса	никелированная латунь CW617N
Материал штока	латунь
Материал защищающего от накипи покрытия	тефлон
Размер A (см.схему)	70 мм
Размер B (см.схему)	107 мм
Размер C (см.схему)	52 мм
Размер D (см.схему)	45 мм
Вес брутто	580 г
Габариты в упаковке	11,5х8,5х4,5 см
Официальная гарантия производителя	2 года
Страна производства	Германия
Страна-родина бренда	Германия

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!

«ГидроТепло» – официальный продавец арматуры для котельного и отопительного оборудования по бренду Watts

Термоклапан для теплого пола: элемент регулирующей системы

Читая описания регулирующих систем, мы иногда встречаем упоминание такого устройства как термостатический клапан для теплого пола. Несмотря на всю кажущуюся сложность данной конструкции, работает она достаточно просто, и освоить особенности её применения под силу практически каждому.

Ниже мы попробуем разобраться, как устроены термостатические клапаны, по какому принципу они работают и в чем заключается выгода от их использования.

Смесительный узел водяного теплого пола

Описание детали

Конструкция клапана

Трехходовые термостатические вентили устанавливаются в системы теплого пола для смешивания потоков теплоносителя. При попадании подающего и обратного потока в полость клапана вода с разной температурой перемешивается, при этом ее температура выравнивается. Иными словами, данная деталь предназначена для того, чтобы в систему труб водяного теплого пола не попадала ни слишком холодная, ни слишком горячая вода.

Узел крепления термоголовки к вентилю

К основным деталям, обеспечивающим работу данного устройства, относятся:

• Термоголовка. Этот элемент представляет собой функциональный блок, который монтируется на шток вентиля через специальную буксу. В процессе работы термоголовка реагирует на температуру воздуха, изменяя положение буксы клапана и регулируя степень нагрева теплоносителя на выходе.
• Основной деталью термоголовки является температурный датчик, который считывает температуру и посредством системы капилляров передает управляющие сигналы приводу устройства. В зависимости от показаний датчика привод либо открывает, либо закрывает клапан.

Обратите внимание! Для корректной работы необходимо, чтобы термоголовка располагалась в горизонтальном положении. Следовательно, сам клапан нужно монтировать с учетом этого требования.

• Большинство термоэлементов, используемых при проектировке теплых полов, работают на основе гофрированных емкостей – так называемых сильфонов. Сильфон заполняется газом, который реагирует на изменение температуры воздуха. Температурная деформация сильфона передается штоку буксы, и тот либо увеличивает, либо уменьшает поступления горячей воды.

Трехходовой вентиль с термоголовкой

• Помимо газовых сегодня применяются также жидкостные и парафиновые термоклапаны. Их отличает несколько меньшая цена, однако такие устройства медленнее реагируют на изменения нагрева и потому характеризуются значительной инерционностью.
• В некоторых случаях при конструировании теплого пола используется термоэлемент с выносным баллоном. Баллон соединяют с сильфоном капилляром длиной до 2 м, при этом принцип работы устройства остается неизменным.

Обратите внимание! Термоэлементы, отвечающие за работу клапанов теплого пола, имеют ограничения в настройке температуры. Как правило, возможна регулировка от 20 до 40⁰С.

Механическая система

Разрез механической части

Кроме термоэлемента, регулирующего работу устройства, в конструкцию данной детали входят:

• Корпус клапана. Как правило, производится из высокопрочного металла (нержавеющая сталь, литая бронза), отличающегося устойчивостью к коррозии. На корпусе закрепляется головка с термоэлементом, а также патрубки для поступления и вывода теплоносителя.
• Букса. Отвечает за запирание входа в узел подключения термоголовки, соединяет шток с золотником. Некоторые компании производят буксы особой формы, позволяющие заменять термоэлемент, не производя спуск воды из системы.
• Седло клапана  – внутренняя полость, в которой и происходит смешивание воды.

Устройство в сборе

Применение клапана

Установка в  коллектор

Монтируя систему теплого пола своими руками, мы часто сталкиваемся с необходимостью модифицировать  штатные регулирующие устройства:

• Как правило, в комплект коллектора помимо насоса и запорной арматуры входят либо особый насосно-смесительный узел, либо трехходовой смеситель.
• Запорный вентиль с терморегулятором инструкция рекомендует устанавливать на входе в систему. В этом случае, реагируя на динамику температуры, клапан будет увеличивать или уменьшать поступление теплоносителя в коллектор, балансируя уровень нагрева теплого пола.
• При этом в один из выводов трехходового клапана мы подключаем обратную трубу от теплого пола (как это показано на схеме). По данной трубе двигается вода с более низком температурой, которая поступает в клапан и подмешивается к горячей воде от котла или бойлера.

Размещение в системе

• Данная система настоятельно рекомендуется к монтажу в холодных районах, особенно в той ситуации, при которой теплый пол запитывается от котла отопления. Монтаж термоклапана позволяет избежать перегрева труб при попадании в них горячей воды.

Совет! Для удаления излишков обратки необходимо предусмотреть разветвитель, по которому часть теплоносителя будет уходить обратно к водонагревателю. Также здесь можно установить сливной кран, который мы будем использовать при ремонте и профилактике системы.

Варианты компоновки

Применение данных устройств зависит от масштабов отапливаемого помещения:

• Для одной комнаты с небольшой площадью (к примеру, ванной или кухни) можно отказаться от установки полноценного узла подмеса с коллектором. В этом случае один клапан может полностью решить проблему с терморегуляцией: установив головку с газовым или жидкостным сильфоном, мы обеспечим своевременное реагирование пола на похолодание.

Фото классической компоновки коллектора с термовентилем

• Более масштабные системы подогрева напольного покрытия следует комплектовать по схеме, указанной в предыдущем разделе. В этом случае трехходовой вентиль будет отделять низкотемпературный сегмент трубопровода (с нагревом до 40⁰С) от высокотемпературного (65-75⁰С).
• Для многокомнатных домов рекомендуется установка нескольких термоголовок. Связано это с тем, что температура в разных комнатах может существенно отличаться  – а это значит, что для каждой пропорция подмеса холодной и горячей воды должна определяться индивидуально.

Вывод

Трехходовой клапан для теплого пола позволяет существенно оптимизировать работу системы управления. Регулируя поступление холодной и горячей воды, этот элемент является ключевым при формировании комфортного микроклимата в помещении – а значит, пренебрегать его установкой не стоит. Видео в этой статье информацию, которая позволит более подробно разобраться в нюансах установки и эксплуатации вентилей данного типа.

Heatguard UFH Термостатический смесительный клапан, TMV, Reliance Water Controls Термостатические смесительные клапаны, напольное отопление

Термостатические смесительные клапаны для систем теплого пола

Reliance Water Controls ‘Heatguard UFH – это термостатический смесительный клапан для использования с системами подогрева пола и подходит для высоких расходов.

Термостатические смесительные клапаны

UFH доступны в двух размерах – 22 мм или 28 мм и подходят для систем теплого пола мощностью до 14 или 20 кВт соответственно.

Термостатические смесительные клапаны

Heatguard UFH обеспечивают стабильный контроль температуры и быстро реагируют на изменения температуры подачи.

Heatguard UFH TMV имеет регулируемое пользователем значение в диапазоне от 35 ° C до 60 ° C, а регулятор температуры можно заблокировать для защиты от несанкционированного доступа. Клапан имеет соединения компрессионного типа для простоты установки.

Свяжитесь с нами сейчас, чтобы получить быстрое предложение, или щелкните по запросу, и член нашей технической группы продаж ответит как можно скорее.

Термостатические смесительные клапаны для теплого пола Heatguard UFH Ассортимент продукции

Номер детали	Описание
Тепло 219 058	Термостатический смесительный клапан Heatguard UFH 22 мм
Тепло 11 002	Термостатический смесительный клапан Heatguard UFH, 28 мм

Heatguard UFH Термостатические смесительные клапаны для теплых полов Технические характеристики

Материал корпуса	Литая бронза, никелированная
Внутренние компоненты	DZR Латунь
Уплотнения	Нитриловый эластомер
Пружина	Нержавеющая сталь
Поршень	Полисульфоновый полимер
Фитинги	DZR Латунь
Диапазон настройки температуры	35-65ºC
Температура подачи	90ºC Максимум
Температура обратной подачи	5-75ºC
Стабильность при номинальной температуре	+/- 2%
Статическое давление	10 бар Максимум
Динамическое рабочее давление	0.2 бар Минимум

Комнатный регулятор для водяного теплого пола

Руководство по применению	Проектирование водяного теплого пола – получите оптимальные результаты	китайский (CN)	Китай	04 декабря 2015	5.2 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола – получите оптимальные результаты	Турецкий	Турция	04 декабря 2015	3.6 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола – получите оптимальные результаты	Польский	Польша	06 октября 2015	5.1 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола – получите оптимальные результаты	Датский	Дания	19 сен, 2019	2.8 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола – получите оптимальные результаты	Немецкий	Несколько	19 мая, 2017	2.7 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола – получите оптимальные результаты	Финский	Финляндия	06 октября 2015	5.1 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола – получите оптимальные результаты	Литовский	Литва	04 декабря 2015	5.0 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола – получите оптимальные результаты	Русский	Россия	04 декабря 2015	5.2 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола (Руководство по применению)	Английский	Несколько	08 августа, 2019	8.0 МБ	.pdf
Брошюра	Развивайте свой бизнес и откройте для себя ценность работы с одним партнером (международная версия)	Английский	Несколько	19 ноя, 2015	5.6 МБ	.pdf
Брошюра	Развивайте свой бизнес и откройте для себя ценность работы с одним партнером (международная версия)	Словацкий	Словакия	23 марта 2021 г.	16.4 МБ	.pdf
Каталог	Водяной теплый пол – просто, проверено и выгодно	Чешский	Чешская Республика	24 октября 2014 г.	5.8 МБ	.pdf
Каталог	Водяной теплый пол – просто, проверено и выгодно	Литовский	Литва	04 декабря 2015	5.6 МБ	.pdf
Каталог	Водяной теплый пол – просто, проверено и выгодно	Французский	Франция	19 октября 2015 г.	7.5 МБ	.pdf
Каталог	Водяной теплый пол – просто, проверено и выгодно	шведский	Швеция	10 марта, 2015	5.8 МБ	.pdf
Каталог	Водяной теплый пол – просто, проверено и выгодно	Турецкий	Турция	01 декабря, 2015	5.4 МБ	.pdf
Каталог	Водяной теплый пол – просто, проверено и выгодно	Русский	Россия	01 декабря, 2015	5.8 МБ	.pdf
Каталог	Водяной теплый пол – просто, проверено и выгодно	Польский	Польша	16 марта, 2016	5.7 МБ	.pdf
Каталог	Водяной теплый пол – просто, проверено и выгодно	китайский (CN)	Китай	01 декабря, 2015	5.9 МБ	.pdf
Каталог	Водяной теплый пол – просто, проверено и выгодно	Немецкий	Австрия	29 октября 2014 г.	4.2 МБ	.pdf
Брошюра	Гидравлический теплый пол – брошюра для конечного пользователя	Английский	Несколько	12 июл, 2017	10.8 МБ	.pdf
Каталог	Гидравлический теплый пол – гид по продукции	Датский	Дания	14 августа 2017	5.0 МБ	.pdf
Каталог	Водяной теплый пол (руководство по продукту)	Английский	Несколько	12 ноя, 2020	29.9 МБ	.pdf
Брошюра	Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое …	Датский	Дания	06 ноя, 2019	1.4 МБ	.pdf
Брошюра	Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое …	Польский	Польша	10 декабря, 2014	2.0 МБ	.pdf
Брошюра	Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое …	Литовский	Литва	04 декабря 2015	1.6 МБ	.pdf
Брошюра	Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое …	китайский (CN)	Китай	01 декабря, 2015	1.8 МБ	.pdf
Брошюра	Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое …	Финский	Финляндия	13 октября 2014 г.	1.9 МБ	.pdf
Брошюра	Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое …	Турецкий	Турция	01 декабря, 2015	1.6 МБ	.pdf

Fincos Латунь 1/2 “3/4” 1 “DN15 Термостатический радиаторный клапан Прямого типа с автоматическим регулирующим клапаном Система теплого пола

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Материал	Латунь
Марка	Fincos
Тип выходного соединения	Разъем G

---

• Убедитесь, что это подходит введя номер вашей модели.
• Спецификация: DN25
• Давление: низкое давление
• Материал: латунь
• Тип резьбы: G
• Номер модели: ML-6003

]]>

---

Характеристики продукта

Ean	0797806674589
Материал	Латунь
Тип выходного соединения	Разъем G
Номер детали	UTN-4ED958F1AD31419DAFBDD8F041AE596C
Стиль	DN25
Код UNSPSC	40141600
UPC	797806674589

Спецификация для этого семейства продуктов

Фирменное наименование	Fincos
Кол-во позиций	1
Номер детали	UTN-D41D8CD98F00B204E9800998ECF8427E
Код UNSPSC	40000000

---

Детали для систем теплого пола – Детали для систем теплого пола

Наша полиэтиленовая труба для теплого пола – одна из самых прочных и надежных, доступных в Великобритании.Однако это не умаляет его гибкости, это результат более чем тридцатилетних исследований, разработок и знаний. Труба имеет толстостенный диффузионный барьер, который предотвращает коррозию, поскольку не позволяет кислороду проходить из воздуха через стенку трубы.

Свяжитесь с нами…

Расходомеры коллектора системы теплого пола

Расходомер коллектора теплого пола позволяет регулировать расход, отображаемый в литрах в минуту. Расход визуально отображается стрелочным индикатором.

Вентиляционные отверстия коллектора теплого пола

Вентиляционные отверстия коллектора системы подогрева пола позволяют легко удалять воздух во время процесса заполнения.

Точки наполнения и слива коллектора системы теплого пола

Точки наполнения и слива теплого пола позволяют подсоединить стандартную шланговую трубу ½ дюйма для быстрого опорожнения и наполнения системы теплого пола и трубопроводов теплого пола.

Запорные клапаны коллектора системы теплого пола

Коллекторные запорные клапаны на 1 оборота используются для изоляции системы теплого пола от остальной системы центрального отопления.

Предельные предохранительные термостаты коллектора теплого пола

Термостат для монтажа на поверхность пола с подогревом предназначен для предотвращения перегрева конструкции пола. Он прикреплен к подающей магистрали коллектора теплого пола и регулируется для отключения питания насоса, обеспечивая эффективное управление безопасностью при высоких температурах.

Электротермические приводы коллектора теплого пола

Электротермические приводы для теплого пола – это устройства ВКЛ / ВЫКЛ, используемые для управления зонами / помещениями теплого пола.Они устанавливаются на отдельные порты коллектора и управляются с помощью комнатных термостатов, открываются и закрываются, когда помещения нуждаются в обогреве. В 4-проводном варианте предусмотрен вспомогательный контакт, который можно использовать для включения другого оборудования, например, насос, зонный клапан или бойлер.

Труба напольного отопления

Наша полиэтиленовая труба – одна из самых прочных и прочных, доступных в Великобритании. Однако это не умаляет его гибкости, это результат более чем тридцатилетних исследований, разработок и знаний.

Труба для теплых полов

Пластиковая оребренная труба 1 м x 28 м, используемая для герметизации трубы теплого пола через компенсационные швы, сквозь или под перегородками здания и в точках выхода / входа через стяжку.

Системы крепления труб для теплого пола

К системе крепления труб для теплого пола относятся следующие: скобы, поручни, шаблоны для крепления труб. Все это системы крепления, предназначенные для удержания трубы на месте перед стяжкой.

Смесительные клапаны для теплого пола

Термостатический смесительный клапан смешивает воду с высокой температурой (обычно 80 ° C) из котла центрального отопления с более холодной возвратной водой из трубопроводов теплого пола до требуемой температуры, обычно 50 ° C для твердых полов.

Циркуляционные насосы для теплого пола

Насос обеспечивает циркуляцию воды через смесительный клапан и трубопроводы теплого пола. Насос должен включать энергосберегающий трехскоростной двигатель для облегчения расхода и, как следствие, снижения гидравлического шума.

Датчик и манометры подающей и обратной линии теплого пола

Датчик температуры подающей и обратной линии теплого пола и манометр устанавливаются на коллекторе и позволяют инженеру по вводу в эксплуатацию и конечному пользователю измерять температуру подающей и обратной воды в коллекторе теплого пола и из него.

Центры электропроводки теплых полов

В дополнение к структурированной системе электропроводки для зонных термостатов и связанных с ними эклектротермических приводов, центр коммутации также включает в себя два реле потребности в тепле без напряжения, которые активируются, когда одна или несколько зон требуют тепла. Решение с двумя реле позволяет раздельно управлять насосом зоны подогрева пола и бойлером или тепловым насосом. При таком расположении котел может использоваться для обычного радиаторного отопления и горячего водоснабжения без необходимости использования внешних реле.

Комнатные термостаты с подогревом пола

Комнатный термостат идеален для регулирования температуры в системах теплого пола. Он подключен к коллекторам электротермических приводов, открывающих и закрывающих их, когда в помещении достигается температура.

Изоляция кромок обогрева пола

Универсальная изоляционная лента из полиэтилена для теплоизоляции согласно DIN 18560. Должна быть установлена ​​вокруг основания внутренних и внешних стен. Используется для компенсации расширения бесшовного пола и уменьшения потерь тепла через стены./

Термостатический клапан | Эффективное оборудование для вашей системы отопления

Планируете ли вы проектировать систему отопления в своем доме или квартире? Ищете лучшее решение? Представьте себе: вы возвращаетесь с работы, когда на улице -20 градусов по Цельсию. Вы входите в свою теплую уютную квартиру и удобно садитесь в кресло, ни о чем не беспокоясь. Нам тоже нравится этот сценарий – поэтому мы нашли решение, которое может превратить такую ​​сцену в нормальную повседневную ситуацию.

Термостатический вентиль для коллектора теплого пола – небольшой элемент, который может стать настоящим героем в вашем доме или квартире. Благодаря ему вы можете установить нужную температуру в помещении.

Вы думаете, что управлять теплым полом сложно, и беспокоитесь, что не сможете этому научиться? У нас для вас плохие новости – вы ошибаетесь. Еще никогда не было так просто отрегулировать температуру в соответствии с вашими индивидуальными потребностями. Все, что вам нужно сделать при использовании термостатического клапана, – это повернуть его в нужном направлении.

Затраты на отопление обычно довольно высоки. Если вы используете правильный термостатический клапан, вы можете сделать их более низкими. Хотите знать, как это возможно? Ответ кроется в идеальной настройке температуры. Это позволяет избежать перегрева здания и потери энергии, за которую вы платите.

Планируя отделку дома, следует выбирать прочные и долговечные решения, которые не заставят вас все переделывать через несколько недель или месяцев. Выбирая термостатический вентиль высокого качества, вы получаете 100% гарантию качества на долгий срок! А поскольку никто не любит переплачивать – мы предлагаем вам привлекательную и адекватную свойствам товара цену, которая вас обязательно удовлетворит.

Вы задаетесь вопросом, как работать специалистом, если у вас нет опыта и знаний в области систем отопления? Не волнуйтесь – они вам не нужны. Установка термостатического клапана настолько проста, что вы сделаете это без проблем. Более того, это также очень быстро. Вы не верите? Попробуй сам.

Что такое термостатический клапан?

Термостатический клапан – это самая основная часть оборудования, которая обычно используется в системах теплого пола.Это позволяет контролировать работу системы. Термостатические клапаны регулируют поток жидкости в теплом полу, что позволяет пользователю устанавливать правильную температуру.

Как работают термостатические клапаны?

Термостатические клапаны для управления системами теплого пола. Их работа очень проста. Если температура должна быть ниже или выше, все, что вам нужно сделать, это установить термостат. Он запускает действие смешивания воды правильной термической ценности в правильных пропорциях.

Термостатический клапан – конструкция

Термостатический клапан – это очень прочный продукт. Свойства упругости напрямую связаны с материалами, из которых он изготовлен. И корпус, и резьбовые элементы клапана выполнены из латуни.

Высоконадежная герметичность термостатических клапанов является результатом использования резиновых уплотнений в конструкции элемента. Сам клапан, то есть ручка, тоже заслуживает внимания. Он изготовлен из пластика, что гарантирует надежную изоляцию от температуры системы отопления.Управление элементом очень удобно за счет эргономичной формы ручки, которая не дает руке соскользнуть.

Термостатический клапан для легкого управления

Регулировка термостатического регулятора – очень простая задача, с которой каждый может справиться без каких-либо проблем. Специальные символы наверху делают это еще удобнее. Просто поверните термостатический вентиль в положение «+», чтобы повысить температуру в помещении. Если вы установите его на «-», можно ожидать падения температуры.

Каковы преимущества термостатического клапана?

Каждый тип термостатического клапана имеет множество преимуществ. Самая примечательная из них – точное регулирование температуры. Это свойство жестко связано со структурой элемента. Он позволяет регулировать температуру в помещении под свои нужды.

Вторым важным аспектом качественных термостатических клапанов является устойчивость к высоким температурам в системе отопления. При выборе той или иной модели рекомендуется обращать внимание на температурный диапазон, в котором ее можно использовать.Подбор правильного элемента по этому критерию влияет на его долговечность.

Высококачественные материалы предотвращают накопление грязи и защищают элемент от известкового налета. Подобно предыдущей функции, эта функция значительно продлевает срок службы элемента.

Как утверждают многие эксперты, инвестиции в более дорогой, но при этом более качественный термостатический клапан определенно того стоят. Таким образом можно избежать поломок и сэкономить драгоценное время, потраченное на их устранение.

Как установить термостатический клапан?

Термостатический клапан очень легко установить самостоятельно.Его следует прикрутить к балке коллектора теплого пола. Обратите внимание, что на коллекторе может быть несколько клапанов. Это зависит от количества контуров системы отопления. В моделях коллекторов, рассчитанных на два контура, есть два термостатических клапана. Чем больше контуров – тем больше термостатических вентилей.

Как обслуживать термостатические клапаны?

Техническое обслуживание отопительной системы абсолютно необходимо, поскольку позволяет продлить срок ее службы.Большинство домовладельцев помнят о регулярных проверках котла или насоса, но забывают о таких элементах, как термостатические клапаны. Фактически, принятие правильных мер в этом отношении может повлиять на правильное функционирование клапана и, что наиболее важно, предотвратить его истирание.

Какие меры необходимо предпринять для поддержания термостатического клапана в хорошем состоянии? Специалисты предлагают намотать термостатический вентиль, а затем снова сматывать – максимально, насколько это возможно. Это предотвратит неисправность оборудования.

Сколько стоит термостатический клапан?

Термостатические клапаны не большие расходы. Цена в основном зависит от материала, из которого изготовлен элемент, конструкции элемента и производителя. Выбирая термостатический клапан, не стремитесь к самой низкой цене. Обратите внимание на уже упомянутое высокое качество. Выбор дешевой, а зачастую и худшей модели – может привести к тому, что вам придется заменить ее на новую из-за ее низкой устойчивости к повреждениям.

Руководство по установке системы подогрева пола

– Система подогрева полов Великобритании

Как установить систему теплого пола

Загрузите полное руководство по установке системы теплого пола или щелкните по ссылкам ниже, чтобы прочитать онлайн

Конструкции перекрытий

Установка теплого пола на стяжку / бетонный пол

Сплошные полы можно построить несколькими способами:
Метод одинарной заливки бетоном
Трубы теплого пола крепятся к изоляции, а поверх них заливается бетон.
Метод стяжки пола
Бетонный пол уже уложен, изоляция уложена поверх бетона под полом с подогревом. Затем трубопровод крепится к изоляции и засыпается.
Существуют различные варианты этих методов. в зависимости от предпочтений строителей

---

Устройство теплого пола в деревянном полу с использованием стяжки между балками

Постройте черный пол (мин. 25 мм от верхней линии балок) между балками пола, используя качественную плотную изоляцию из плит, опирающуюся на деревянные балки, прикрепленные к стороне балки.Затем прикрепите трубу теплого пола к утеплителю, выровняйте пол заподлицо с верхом балок. После того, как стяжка высохнет, на пол потребуется структурная плита. Обратите внимание, что при использовании этого метода конструкции пола необходимо учитывать дополнительную нагрузку на балки перекрытия

.

---

Установка теплого пола в деревянный пол с использованием алюминиевых пластин

Изолируйте между балками с помощью доской или стеганого утеплителя.Затем прибейте алюминиевые пластины к балкам, оставив не менее 200 мм на каждом конце участка, где будет вращаться ваша труба. Затем вы вставляете трубу в алюминиевые пластины.

---

Строительство коллектора теплого пола

Внутри коробки:

• Латунный коллектор со смесительным клапаном
• Циркуляционный насос
• Вставки для трубы
• Комплект шаровых кранов с шайбами ​​
• Наконечник со сливными клапанами и манометром
• Термостатическая головка

Соберите коллектор перед креплением к стене.Начните с ввинчивания наконечника в верхний корпус коллектора. Убедитесь, что манометр повернут к вам, когда наконечник полностью вкручен. Если требуется регулировка, используйте вращающуюся гайку для регулировки, а затем снова затяните.

Присоедините шаровые краны к коллектору, как показано на рисунке. Красный справа (Flow) и синий слева (Return). Убедитесь, что вы используете прилагаемые резиновые шайбы, прежде чем прикреплять их к клапану смесителя, затем полностью затяните.

Поверните циркуляционный насос влево так, чтобы он был обращен к себе.Затем затяните верхнюю и нижнюю гайки.
Теперь коллектор готов к креплению к стене.

---

Установка коллектора теплого пола

Коллектор можно установить непосредственно на стене или на подходящей монтажной плате, закрепив его кронштейнами подходящими креплениями (в зависимости от типа стены). Их нужно вставить в обозначенные отверстия, установочная поверхность должна быть ровной и вертикальной.

Отверстия для монтажного кронштейна можно использовать для отметки мест крепления и крепления блока коллектора к стене / монтажной поверхности с помощью подходящих креплений, обеспечивающих горизонтальное положение сборки.Насос следует повернуть лицевой стороной вперед, чтобы избежать загрязнения стены / монтажной поверхности, где должен быть установлен коллектор, проверьте общие размеры смесительного устройства, используя таблицу и рисунок ниже.

Убедитесь, что есть место для запорных клапанов и фитингов под впускными соединениями смесительного узла, и оставьте не менее 300 мм от нижней направляющей коллектора до пола, чтобы предотвратить повреждение труб в месте их входа в пол.

---

Как подключить трубу теплого пола к коллектору

Убедитесь, что вы разрезали квадрат трубы MLCP острыми пластиковыми трубными ножами. Важно открыть внутреннее отверстие трубы с помощью инструмента для развёртывания труб, чтобы избежать повреждения уплотнительных колец при вставке в моноблочный фитинг.Вставьте трубу в уплотнительное соединение до упора, затем поверните гайку, пока контрольная прорезь не совместится с прорезью в зажимном кольце, и убедитесь, что труба вставлена ​​полностью.

Примечание – Чтобы упростить установку трубы теплого пола, при необходимости смочите конец трубы и / или фитинг только чистой водой. Смазка маслом или консистентной смазкой нанесет непоправимый ущерб уплотнительным кольцам фитинга.

Наверните гайку на коллектор и затяните гаечным ключом на 27 мм, не прилагая чрезмерных усилий.При затягивании трубы на фитинги коллектора удерживайте фитинг гаечным ключом, затягивая трубную гайку. После того, как труба была подключена к коллектору потока, уложена в соответствии с чертежом компоновки труб и снова подключена к соответствующему соединению обратного коллектора, теперь это полный контур. Когда все контуры установлены и закреплены, уделите время проверке трубопроводов и убедитесь, что расстояние между ними правильное и нет ли перегибов в трубе.

---

Крепежная рейка (сплошная стяжка)

Крепежная шина используется для обеспечения равномерного монтажа трубы в помещении или комнатах.Он разделен на интервалы 50 мм. Так, например, если вы устанавливаете трубопровод с центрами 200 мм, вы должны закрепить первую трубу на расстоянии 100 мм от стены, затем оставить три зажима, повернуть трубу обратно в крепежную планку и закрепить в четвертом зажиме, что составляет 200 мм. Изоляционные зажимы используются для фиксации рельсов на месте

Расстояние между направляющими
Верхняя направляющая на чертеже, где труба входит в комнату, должна находиться на расстоянии 500 мм от верхней стены. Нижняя направляющая должна находиться на расстоянии 300 мм от нижней стенки (см. Рис. 1), а затем поместить последнюю полосу посередине верхней и нижней направляющих, чтобы труба проходила ровно и ровно.

ПРИМЕЧАНИЕ
Не забудьте оставить достаточно трубы для соединения из комнаты с коллектором теплого пола (пакеты содержат небольшое количество излишков трубы для соединений).
Важно согнуть трубу в форме «лампочки», чтобы избежать перегиба, если расстояние между центрами менее 200 мм.
Перед установкой внимательно прочтите инструкции по установке, заполнению и вводу в эксплуатацию, они проверены и протестированы, чтобы дать вам отличные результаты.

* Типовая стяжка пола глубиной 65 мм

ВАЖНЫЕ МОМЕНТЫ
Помните, что очень важно, чтобы труба укладывалась с должной осторожностью и не перекручивалась при установке.Электрическая проводка управления и работы по подающему и обратному трубопроводу, убедитесь, что это на месте до проведения отделочных работ. (См. Чертежи или позвоните нам по телефону 0800 232 1501)

---

Устройство теплого пола с использованием стяжки между балками

Центры труб 200 мм
(Помещение в соответствии с действующими правилами строительства)
При установке полов с подогревом в деревянный пол с шагом 200 мм трубы обычно укладываются по 2 прохода на балки (если балки находятся на расстоянии 400 мм от центра).Сделайте надрез на конце балок примерно в 100 мм от стены, чтобы труба UFH проникала в комнату и труба переходила в следующую балку. Зажимы должны быть через каждые 1–1,5 м.

Центры труб 150 мм
(Помещение с высокими тепловыми потерями, например, зимний сад)
При установке полов с подогревом в деревянный пол с шагом 150 мм трубы обычно укладываются в 3 прохода в каждой балке. Сделайте надрез на концах балок примерно на 100 мм. Каждый второй надрез должен быть достаточно большим, чтобы в него поместились 2 трубы.Также вам нужно будет сделать выемку на другом конце балок, каждая вторая балка должна иметь выемки на концах, противоположных выемке, в которую входит труба. Зажимы должны быть через каждые 1–1,5 м.

---

Устройство теплых полов с использованием алюминиевых пластин

---

Полы с подогревом во всей планировке дома

Посмотреть схему теплого пола в доме

---

О коллекторе теплого пола

Посмотреть схему коллектора системы подогрева пола

---

Заполнение системы

После того, как все контуры установлены, система должна быть заполнена и испытана под давлением.Для этого вам понадобится водопровод и садовый шланг, следуйте пошаговым инструкциям ниже.

Коллекторный смеситель имеет встроенный обратный клапан, обеспечивающий простое заполнение контуров теплого пола через сливной и наполняющий клапаны, установленные на коллекторах. Чтобы использовать обратный клапан, необходимо заполнить контуры теплого пола с помощью сливного и наполнительного клапана, установленного только на верхней направляющей – он не будет работать, если для заполнения контуров используется нижний сливной и наполняющий клапан.

Для правильного заполнения коллектора необходимо изолировать контуры. На верхней направляющей коллектора работайте справа налево и закройте расходомеры, повернув красное кольцо по часовой стрелке, рис. 2. Когда вы дойдете до последнего расходомера, убедитесь, что он полностью повернут против часовой стрелки, рис. 3, на 3 с половиной оборота и затем щелкните красный воротник вниз. Когда воротник опущен, используйте гаечный ключ на 19 мм, рис. 4, чтобы полностью открыть петлю. (Если этого не сделать, вода не попадет в петлю).

На нижней направляющей коллектора снова работайте справа налево и закройте синие изоляторы, вращая по часовой стрелке. Рис. 5. Когда вы дойдете до последнего синего изолятора, поверните его против часовой стрелки, чтобы открыть. Рис 6.

Когда на коллекторе открыты только один расходомер и синий изолятор, поверните красный и синий шаровые краны так, чтобы рычаги находились в горизонтальном положении.

Откройте автоматический воздушный клапан, повернув серый колпачок на 1 оборот против часовой стрелки.
Подключите водопроводную воду к верхнему заправочному клапану, подсоедините кусок шланга к нижнему заправочному клапану и поместите конец в ведро.Откройте клапаны заполнения и слива, поместив приспособление для открывания, прикрепленное к концам клапанов заполнения и слива, и поверните его на себя, чтобы открыть. Коллектор готов к заполнению.

Теперь включите водопроводную воду. Как только вода выйдет из нижней точки наполнения, это будет означать, что первый контур полностью промыт. Изолируйте этот цикл, переходите к следующему и повторите процесс, используя шаги на предыдущей странице.

Когда последний контур полностью открыт, все контуры коллектора отключают нижнюю точку заполнения.Проведите испытание коллектора под давлением водопроводной воды, когда давление стабилизируется, отключите верхнюю точку наполнения и отключите шланг. В нормальных условиях на манометре должно быть не менее 3 бар. Если давление в водопроводной воде ниже, может потребоваться насос для опрессовки.

---

Сантехника в системе с одной зоной

Просмотр схемы водопровода в системе с одной зоной

---

Подключение с использованием системы с одной зоной

Просмотр схемы подключения в системе с одной зоной

---

Сантехника с использованием центра коммутации (многозонный)

Просмотр схемы водопровода с помощью центра коммутации

---

Подключение с использованием центра коммутации (многозонный)

Просмотреть электрическую схему с помощью центра коммутации

---

Ввод в эксплуатацию системы теплого пола

После того, как вы установили теплый пол, наполнили и проверили давление, подключили подающий и обратный трубопроводы к коллектору.Если пол представляет собой сплошную стяжку, перед выполнением этих шагов убедитесь, что пол подвергся естественному отверждению в соответствии с рекомендациями производителя стяжки.

• Откройте шаровые краны, повернув красный / синий рычаги в линию.
• Подсоедините термостатическую головку к смесителю.
• Установите низкую температуру воды (20 ° C) на термостатической головке.
• Медленно повышайте температуру в течение следующих 4 недель.
• Снимите все белые колпачки (если многозонный) на корпусе нижнего коллектора и прикрепите приводы к коллектору.При использовании однозонной системы оставьте синие колпачки подключенными и убедитесь, что они полностью повернуты против часовой стрелки.
• Удалите из коллектора весь воздух, который мог попасть, когда вы открывали подачу и отвод. Удалите воздух через автоматический воздухоотводчик, расположенный над указателем температуры.
• Включите по одному термостату и убедитесь, что котел включается.
• В многозонной системе убедитесь, что все термостаты по отдельности открывают правильные контуры. Черная метка привода должна подняться.В системе с одной зоной проверьте, открыт ли клапан зоны.
• Убедитесь, что насос работает, должны гореть зеленые лампочки.
• Убедитесь, что расходомеры открыты, и отрегулируйте скорость потока, см. Следующую страницу.
• Теперь горячая вода должна течь через коллектор из верхнего корпуса в пол и возвращаться в нижний корпус.
• Проверьте правильность работы любых других зон, например, радиаторов / горячей воды.
• Выключите термостаты и проверьте, что исполнительные механизмы, насос и котел выключены.Котел может продолжать работать, если другие зоны требуют тепла или если насос в бойлере работает с перебоями.

Первоначальный прогрев займет много времени, так как пол холодный и будет отводить все тепло из трубопроводов. Это приведет к тому, что вода, поступающая на пол (верхний корпус), будет теплой, как показывает датчик температуры, а вода, поступающая к нижнему корпусу, будет холодной.
Температуру пола следует постепенно повышать в течение нескольких дней, чтобы не повредить бетонный / стяжной пол.

---

Регулировка расходомера системы теплого пола

Как сбалансировать контуры с помощью расходомеров
Расходомеры имеют двойную регулирующую функцию, то есть они не только регулируют расход воды, но также включают функцию отключения, которую можно открывать и закрывать, не влияя на настройку расхода. Расходомер имеет внутренний комбинированный регулятор потока и расходомер, см. Рис. 7, и внешнюю красную манжету. Красный хомут (1) используется для блокировки клапана. Внутренний регулятор используется для настройки расхода в контуре, увеличения или уменьшения расхода с помощью прилагаемых гаечных ключей на 19 мм, см. Рис. 8.Изменение расхода можно увидеть на шкале на трубке расходомера. Убедитесь, что клапан находится в полностью открытом положении. Чтобы проверить запорный клапан, следуйте приведенным ниже инструкциям:

Поверните красную манжету против часовой стрелки примерно на три с половиной оборота. Вы увидите, как весь расходомер вращается и поднимается. Если клапан перевернуть – более трех с половиной оборотов – внутренняя пластмассовая резьба может быть повреждена и вызвать утечку. Если вы дойдете до упора, поверните
назад на пол-оборота.

Теперь вы готовы использовать функцию регулирования потока. Опустите красную манжету, пока она не коснется коллектора (1). Затем с помощью гаечного ключа на 19 мм или пальцами отрегулируйте расход с помощью черных плоских гаек в нижней части расходомера (2). Вы можете прочитать требуемый расход в литрах в минуту прямо по красному индикатору на шкале на прозрачной трубке расходомера. После установки требуемого расхода снова поднимите красную манжету (1), пока она не войдет в зацепление с черными плоскими поверхностями под гаечный ключ в нижней части расходомера (2), см. Рис.

Очистка трубки расходомера системы обогрева пола
Поворачивайте красную манжету (1) по часовой стрелке, пока функция отключения не будет полностью закрыта. Снимите трубку расходомера, закрепив черные плоские поверхности гаечного ключа, затем с помощью давления руки или накидного гаечного ключа на 17 мм осторожно открутите трубку расходомера против часовой стрелки. Очистите трубку и снова прикрутите. Поверните красную манжету (1) против часовой стрелки, пока запорный клапан снова полностью не откроется.

---

О смесительном блоке

Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C.Этот температурный диапазон подходит для ряда применений с подогревом пола от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой в ​​коммерческих целях. На следующих рисунках показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием.

---

Как работает смесительный клапан для теплого пола

Смесительный клапан предварительно смонтирован на коллекторе для экономии времени при установке. В его основе лежит термостатический смесительный клапан, который представляет собой специально разработанный смесительный узел, обеспечивающий точный контроль температуры полов с подогревом.Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C. Этот диапазон температур подходит для всей области применения теплых полов, от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой пола в коммерческих целях. На рисунках ниже показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием:

• Первоначально холодная жидкость в датчике дистанционного зондирования пропускает почти всю первичную горячую воду из источника тепла через клапан.Постепенно температура датчика повышается по мере того, как контуры пола начинают нагреваться
• В зависимости от настройки температуры термостатической головки, когда температура датчика повышается, челнок начинает перекрывать первичную горячую воду, позволяя возвратной воде поддерживать температуру, установленную на головке, до 70 ° C, если требуется
• Когда температура, установленная на головке на датчике, достигнута, челнок уравновешивает необходимое количество первичной горячей воды и вторичной возвратной воды для поддержания этой температуры.В зависимости от настройки термостата горячая вода может быть почти полностью перекрыта, что позволяет использовать очень низкие температуры, подходящие для ввода в эксплуатацию стяжек, вплоть до 20 ° C, если это необходимо.
• Термостатический смесительный клапан имеет клапан увеличения потока, который позволяет обратной воде течь непосредственно в выпускное отверстие для смешанной воды. Это охлаждает температуру смешанной воды, измеряемую удаленным сосудом, и вызывает открытие смесительного клапана, позволяя большему количеству первичной горячей воды проходить через смесительную камеру, и повышает температуру до значения, установленного на головке
.

---

Руководство по эксплуатации системы теплого пола

Есть два основных элемента управления подогревом пола; один – программируемый термостат, другой – термостатическая головка.

Программируемый термостат
Этот термостат дает вам возможность установить общий контроль времени с двумя различными настройками температуры. Как и в случае с более традиционной системой отопления, первая настройка температуры используется для обеспечения комфортной среды обитания (обычно 21 ° C) в течение всего времени, которое вы проводите в комнате.

Вторая настройка может использоваться для предоставления возможности под названием NIGHT SETBACK. Ночной режим – это когда вторая настройка температуры находится на гораздо более низком уровне (обычно 16 ° C).

Установка часового термостата на ночное понижение температуры отключает котел и насосы до тех пор, пока на программируемом термостате температура не упадет ниже 16 ° C.

Ночной режим останавливает охлаждение помещения прямо в течение ночи, так что утром в помещении можно быстрее и эффективнее нагреться до комфортной рабочей температуры. Чтобы установить время и температуру на программируемом термостате, обратитесь к инструкциям пользователя, прилагаемым к термостату.

ТЕРМОСТАТИЧЕСКАЯ ГОЛОВКА
Эта часть оборудования расположена на коллекторе и предназначена для смешивания высокотемпературной воды из котла до более низкой температуры, подходящей для подогрева полов.

Термостатический смесительный клапан можно настроить на термостатической головке от 20 до 70 ° C следующим образом:
1. Поверните ручку термостатической головки, чтобы установить требуемую температуру под полом.
2. Подождите, пока температура стабилизируется. , затем сравните настройку с показаниями датчика температуры смешанного потока, установленного на смесительном клапане, расположенном над насосом

.

Блокировка установки температуры
Термостатическая головка оснащена двумя установочными штифтами, красным и синим.Эти штифты предназначены для блокировки настройки температуры следующим образом:

1. Установите необходимую температуру, как описано выше.
2. Найдите черную точку и вставьте по одному штифту с каждой стороны точки
3. Головка не может вращаться.

4. ПРИМЕЧАНИЕ. Подогрев пола не является быстро реагирующим видом нагрева (например, газовым камином), и для достижения желаемой температуры может потребоваться некоторое время. Верно и обратное в том смысле, что для остывания пола требуется время. Например, если вы хотите, чтобы температура в комнате достигла 8 часов утра, установите более высокую температуру на 6 часов утра, если вы прекратите использование в 11 часов вечера, установите более низкую настройку температуры на 9 часов вечера.

---

Термостатический клапан H-Block для радиаторов для ванных комнат

Как и многие другие, этот веб-сайт требует использования файлов cookie. Мы хотим узнать, как наши клиенты используют этот магазин, чтобы предоставить им наиболее полезную информацию о наших нагревательных комплектах. Для этого нам требуется ваше согласие. Все данные будут собираться анонимно. Вы можете в любой момент отозвать свое согласие на использование этих файлов cookie.Дополнительную информацию о файлах cookie можно найти в нашей Декларации о защите данных и в наших выходных данных.

Настройки

Эти файлы cookie необходимы для бесперебойной работы нашего веб-сайта.

Имя	Назначение	Срок службы	Тип	Провайдер
CookieConsent	Сохраняет ваше согласие на использование файлов cookie.	1 год	HTML	Веб-сайт
fe_typo_user	Назначает ваш браузер сеансу на сервере.	сессия	HTTP	Веб-сайт

Имя	Назначение	Срок службы	Тип	Провайдер
_ga	Требуется для подсчета просмотров страниц и различения пользователей.	2 год	HTML	Google
_gid	Требуется для подсчета просмотров страниц и различения пользователей.	1 день	HTML	Google
_gat_UA-15260754-3	Этот файл cookie не хранит никакой информации о пользователе.Он используется для ограничения количества запросов к doubleclick.net.	1 минута	HTML	Google

Имя	Назначение	Срок службы	Тип	Провайдер
YSC	Эти файлы cookie устанавливаются Youtube и используются для отслеживания просмотров встроенных видео.	сессия	HTML	Google
VISITOR_INFO1_LIVE	Этот файл cookie установлен Youtube. Используется для отслеживания информации о встроенных видео YouTube на веб-сайте.	6 месяц	HTML	Google

Имя	Назначение	Срок службы	Тип	Провайдер
test_cookie	Этот файл cookie устанавливается двойным щелчком.сеть. Цель файлов cookie – определить, поддерживает ли браузер пользователя файлы cookie.	15 минута	HTML	Google
IDE	Используется Google DoubleClick и хранит информацию о том, как пользователь использует веб-сайт, и любую другую рекламу перед посещением веб-сайта.Это используется для показа пользователям релевантной для них рекламы в соответствии с профилем пользователя.	14 месяц	HTML	Google

.
