Укладка труб теплого пола: варианты

Содержание:

1. Преимущества использования пола с обогревом
2. Как выбрать трубы для водяного пола
3. Расчет количества труб
4. Порядок монтажа теплопроводящих контуров

Отопление при помощи системы водяного теплого пола является одним из вариантов теплоснабжения частных домовладений. В квартирах, расположенных в многоэтажных зданиях, прокладка труб отопления в полу связана с многочисленными проблемами, поэтому такой вид обогрева помещений в них используется крайне редко.

Преимущества использования пола с обогревом

Обеспечение необходимого температурного режима в жилых и подсобных помещениях при помощи конструкции теплого пола обладает целым рядом преимуществ по сравнению с традиционными радиаторами отопления. Теплоноситель, которым является вода, подогретый примерно до 30-40 градусов, двигаясь по расположенному на полу трубопроводу, равномерно снабжает теплом комнаты, а при необходимости и подсобки.

Когда для теплоснабжения задействуют радиаторы, потоки горячего воздуха от них поднимаются к потолку вдоль стен и там остывают, в результате чего энергоресурсы используются неэффективно.

Чаще всего укладка труб теплого пола делается под напольное покрытие, выполненное из керамической плитки, обладающей великолепной теплопроводностью. Особенно это касается таких помещений как санузел, ванная, кухня, столовая, прихожая, коридор и крытая лоджия.

Что касается ламината и ковролина, то эти материалы имеют незначительную теплопроводность. Их использование снижает эффективность отопления при помощи водяного подогрева жидкого теплоносителя. Специалисты рекомендуют применять для ламината и ковролина пленочные инфракрасные теплые полы. Безвредное для человека излучение не нагревает данные напольные покрытия, а проникая через них, обогревает стены, потолок и предметы, находящиеся в помещении.

Устанавливать электрический кабель для обогрева, особенно в комнатах, где часто находятся дети, крайне нежелательно, поскольку электромагнитное излучение, возникающее при работе такой системы теплоснабжения, оказывает негативное воздействие на их здоровье.

Как выбрать трубы для водяного пола

Выбрать, какой трубой делать теплый пол, несложно, поскольку можно использовать:

• медные трубки;
• металлопластиковые изделия;
• полипропиленовые трубы;
• продукцию из сшитого полиэтилена.

Оптимальным считается выбор трубы для теплого пола из меди, так как этот металл имеет высочайшую степень проводимости тепла. Изделия из него отличаются долговечностью, но у них высокая стоимость, малодоступная для многих потребителей.

Кроме этого монтаж трубопровода требует использования профессионального оборудования, что приводит к значительным финансовым расходам.

Укладка труб теплого пола из металлопластика обойдется значительно дешевле, чем из меди. У них первый внутренний слой представляет собой полиэтиленовую трубку, затем следует клеящий состав, благодаря которому крепится алюминиевая труба, необходимая для обеспечения жесткости и теплопроводности системы. Последним из слоев является трубка из полиэтилена, защищающая трубопровод от возможных механических повреждений. Читайте также: “Какие лучше трубы для теплого пола выбрать – различия и особенности”.

Когда выполняется раскладка труб теплого пола, сделанных из полипропилена, тогда установка конструкции обойдется еще дешевле. Но поскольку эти изделия обладают плохой эластичностью, их применяют крайне редко. Читайте также: “Правильная раскладка теплого пола – водяного и электрического”.

Неплохим выбором являются трубы для теплого пола, произведенные из сшитого полиэтилена, так как им присуща прочность, долговечность, они неплохо проводят тепло и доступны по цене для многих владельцев недвижимости.

Диаметр трубы для теплого пола находится в пределах 16 – 20 миллиметров.

Расчет количества труб

После того как сделан выбор, нужно рассчитать расход трубы на теплый пол. Для этого потребуется миллиметровая бумага. На листе с помощью линейки и карандаша следует начертить план помещения, придерживаясь масштаба.

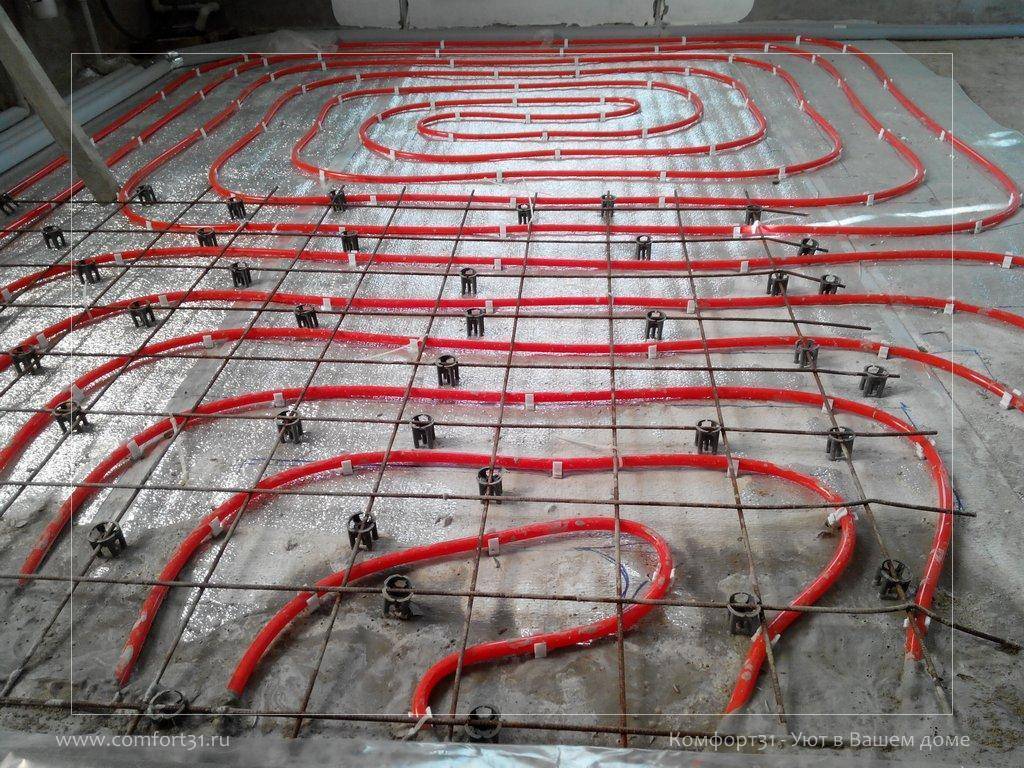

Как видно на фото, существует два способа укладки труб контуров обогрева:

• спираль;
• змейка.

Схема монтажа, называемая спиралью, обеспечивает равномерный прогрев напольного покрытия, поскольку соединение труб теплого пола выполняется таким образом, что горячие трубки и уже остывающие чередуются.

Второй способ используется гораздо реже, так как у него имеется существенный недостаток – пол прогревается неравномерно. Теплоноситель теряет температуру постепенно в направлении от дальней точки к месту врезки. Подобную схему монтажа системы обогрева применяют, когда, например, около ванной требуется сделать пол более теплым, чем у входной двери.

Выбранный вариант укладки водяного теплого пола наносят на подготовленный миллиметровый лист. По мнению специалистов, расстояние между трубами теплого пола не может превышать 35 сантиметров. Как показала практика, трубка, имеющая 16-миллиметровый внутренний диаметр, в состоянии прогреть 15-сантиметровую полосу с обеих сторон. По этой причине шаг укладки труб теплого пола меньше 15 сантиметров считается неприемлемым. При этом трубопровод для водяного пола нельзя монтировать ближе, чем 20 сантиметров от стен помещения.

На схеме следует отметить место нахождения смесительного коллектора. Чтобы сделать расчет трубы на теплый пол, необходимо измерить ее длину линейкой на чертеже, умножив на масштаб, ведь трубка нагревательного контура начинается и заканчивается в специально оборудованном коллекторном шкафу. К вычисленному результату прибавляют 10%, которые требуются на подрезку и закругления. Читайте также: “Как рассчитать метраж трубы для теплого пола”.

Укладка теплого пола, подробное видео:

Порядок монтажа теплопроводящих контуров

1. Укладка трубопровода для обогрева пола начинается с удаления старого напольного покрытия. Если на стяжке имеются трещины, их устраняют при помощи цементно-песчаного раствора. Далее с использованием саморезов закрепляют демпферную ленту из вспененного полиэтилена 8-миллиметровой толщины, чтобы компенсировать температурные расширения стяжки в процессе нагревания системы.
2. Затем на старую поверхность помещают полипропиленовую подложку, имеющую с одной стороны слой фольги, который должен располагаться сверху. Для скрепления полотен между собой используют скотч. На подложку укладывают специальную арматурную сетку в виде ячеек со стороной 10 сантиметров, ее скрепляют вязальной проволокой.
3. Трубопровод помещают на сетку. Чтобы обеспечить крепление для труб теплого пола к ней, пользуются пластиковыми хомутами (прочитайте: “Какое крепление труб теплого пола лучше – способы крепления, преимущества и недостатки методов”). Их применяют с интервалом 30-50 сантиметров. При этом шаг укладки труб должен составлять 15-30 сантиметров. Вместо арматурной сетки можно использовать маты из пенополистирола с бобышками для крепления трубопровода.
4. В месте, где трубки выходят из стяжки, надевают металлические кожухи, предназначенные для защиты их от истирания.
5. После подключения уложенных труб к коллектору и источнику теплоносителя выполняют проверку отопительной системы. Когда опрессовка завершена, монтируют маяки и поверх труб делают песчано-цементную стяжку толщиной не менее 30 и не более 70 миллиметров.

Шаг укладки теплого пола: требования, нормы и правила -Монтаж теплого пола – raywarm.ru -Услуги – RayWarm

Подтверждаю, что я ознакомлен(а) с условиями “Политики конфиденциальности”.

Теплый пол – обогревательная система, которая наиболее комфортна по температурному режиму. Она удобна, надежна и проста в эксплуатации. Круглосуточно обеспечивает дом теплом, не нуждаясь в сложных технических манипуляциях. Но чтобы добиться такого эффекта, сначала необходимо правильно монтировать сеть, строго соблюдая шаг укладки труб водяного теплого пола.



Основные требования

В каждом конкретном случае они индивидуальны, так как зависят от множества дополнительных факторов и условий помещения, где будет эксплуатироваться этот вид обогрева. Также важна схема укладки, уровень теплопотерь здания, функциональная нагрузка комнат, сторона выхода окон, количество глухих стен и их тип (внешние или межкомнатные), площадь под обогрев и многое другое, в чем способны разобраться только квалифицированные мастера. Поэтому если стремитесь к идеальному результату с максимальным уровнем обогрева и минимальными затратами, сразу обращайтесь к нам!



Что такое шаг укладки теплого пола?

По сути, это расстояние между контурами, от чего напрямую зависят:



1. тепловая нагрузка;
2. равномерность прогрева поверхности;
3. правильность функционирования всей сети;
4. уровень расходов на поддержание тепла;
5. распределение температуры по всей площади пола.



Например, при наращивании шага следует увеличить нагрев рабочей жидкости, чтобы достичь заданной теплоты обогреваемой поверхности. А это уже влетит в копеечку, потребовав дополнительных затрат, что весьма неэкономно. Следовательно, доверяйте расчеты, проектирование и монтаж нам, опытным профессионалам!



Водяной теплый пол шаг укладки – от чего он зависит?

Дистанция между витками трубопровода обусловлена несколькими факторами, главные среди которых материал производства труб и их диаметр, зональность помещения и его назначение. Исходя из последнего как раз рассчитывается оптимальная отопительная нагрузка:

• если она низкая (до 50 Вт на кв. м), разбежка между контурами может достигать 20…30 см;
• если она высокая (от 80 Вт на кв. м), на теплый пол шаг укладки трубы допускается порядка 15 см;
• если она средняя (50…80 Вт на кв. м), расстояние между витками должно быть переменным и зависит от конкретного места расположения (в краевых зонах трубы идут чаще, во внутренних – реже).

Существующие нормы

Специалисты допускают минимальную разбежку между соседними контурами в 10 см, максимальную – в 30 см. Показатели в большую или меньшую стороны нежелательны из-за неэффективности обогрева жилья. То есть расположение трубопровода может проводиться по схеме: 10 см, 15 см, 20 см, 25 см, 30 см (с равномерным диапазоном 5 см). Тогда как шаг укладки трубы теплого пола 16 см, 21,4 см, 23 см и тому подобное нежелателен.

• В краевых точках (вдоль наружных стен, у больших оконных проемов) – 10…15 см.
• В центральных участках (основная поверхность помещений) – 20…30 см.
• В душевых, ванных, санузлах – 15 см.
• В спортзалах, крытых больших площадках, кортах, масштабных залах – 30…45 см.

В последнем случае большой шаг укладки теплого пола вполне приемлем, поскольку это допускает функциональность крупных объектов. Но чтобы не ошибиться с расстоянием укладки между соседними витками, рекомендуем заручиться поддержкой квалифицированных специалистов. С нами ваш дом всегда будет теплым, комфортабельным и уютным!

---
