Установка термосмесительного клапана на теплый пол: виды, схемы подключения и установка

Содержание

Установка термосмесительного клапана на теплый пол

Содержание

  1. Особенности конструкции и функции устройства
  2. Варианты использования трехходового клапана для теплого пола
  3. Недостатки смешивающих узлов
  4. Особенности автоматических устройств
  5. Как правильно выбрать трехходовой клапан
  6. Установка термосмесителя для теплого пола
  7. Где применяется?
  8. В чем особенность этого клапана?
  9. Настройка температуры смешанной воды
  10. Какую площадь теплых полов может обслужить?
  11. Место и роль смесительных клапанов в отопительной системе «теплые полы»
  12. Что собой представляет смесительный термостатический клапан
  13. Двухходовой термостатический смесительный клапан
  14. Трехходовой смесительный клапан
  15. Заключение

Если воду из отопительного котла (ее температура зачастую доходит до 90-95°С) напрямую заводить в контуры системы теплого пола, в помещении будет слишком жарко. По нормативам, теплоноситель, поступающий в контуры, должен иметь температуру из определенного диапазона – 40-45°С. Чтобы обеспечить такие условия функционирования используется специальное устройство – трехходовой клапан.

Особенности конструкции и функции устройства

Главное функциональное назначение клапана – смешивание в определенной пропорции остывшей жидкости из обратного контура с горячей водой, идущей в контур из нагревательного котла. Трехходовой клапан также называют термостатическим, термосмесительным, либо узлом подмеса.

Устройство оборудовано тремя рабочими отверстиями:

  • Вход для горячего носителя, поступающего от котла.
  • Средний вход, куда поступает остывшая жидкость из обратного контура.
  • Выход, откуда в контур идет смешанный поток воды, имеющий необходимую температуру.

В пространстве между входами предусмотрена термочувствительная заслонка, регулирующая интенсивность прямого и обратного потоков посредством сжимания или расширения под действием температуры.

Обратите внимание! Определить правильную последовательность подключения помогут метки, нанесенные на корпус изделия.

Клапан работает в непрерывном режиме, обеспечивая постоянный цикл движения теплоносителя. Пошаговый принцип работы устройства можно представить следующим образом:

  • Горячий теплоноситель от котла доходит до термосмесительного клапана.
  • Устройство определяет уровень нагрева жидкости.
  • Если температура носителя оказывается больше заранее установленного порога, узел подмеса открывает путь для поступления воды из обратного контура.
  • Внутри устройства происходит смешивание двух потоков – нагретого и охлажденного.
  • Когда температура смешанного потока жидкости достигает порогового значения, вход от обратного контура перекрывается.

Для эффективного и полноценного функционирования клапана в контурах теплого пола должен поддерживаться постоянный уровень давления. Для этой цели в схему включается циркуляционный насос.

Варианты использования трехходового клапана для теплого пола

В помещениях малой площади (ванная, кухня, санузел) монтировать полнофункциональный смесительный узел вовсе необязательно. Затраты на него могут превысить совокупную стоимость прочих элементов теплого пола. Здесь вполне можно обойтись обычным трехходовым вентилем. Контроль за температурным режимом обеспечивает термостат. Существуют также варианты ручной регулировки потоков теплоносителя. Для этого используются устройства с рукояткой, но их точность, эффективность и удобство использования оставляют желать лучшего.

Для более габаритных систем включение в схему узла подмеса уже считается обязательным.

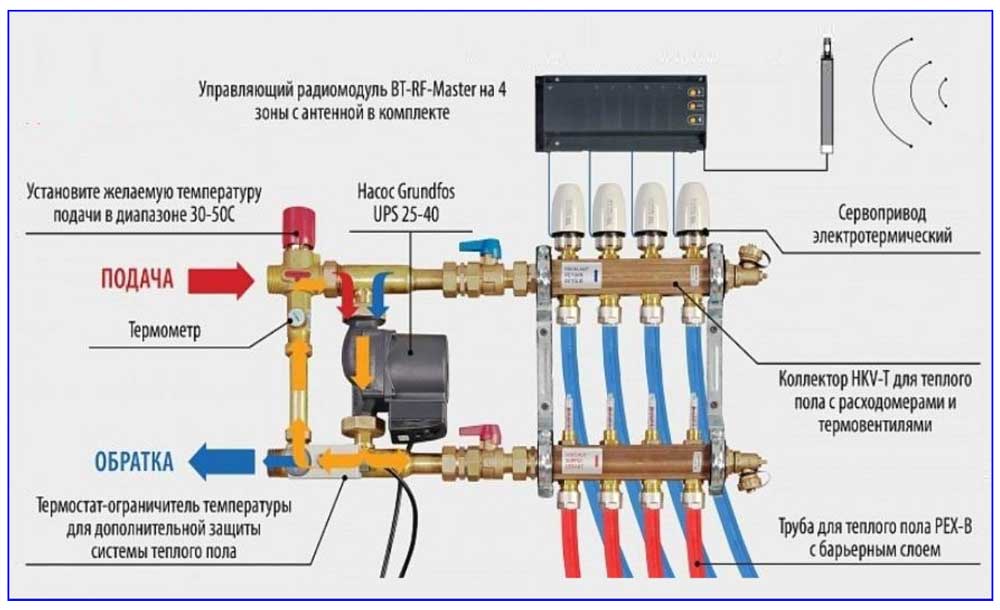

Устройство теплых полов в больших помещениях или многоэтажных домах предполагает монтаж нескольких отопительных контуров различной длины. Соответственно, и смесительных узлов придется установить несколько.

В таких схемах можно использовать совместную работу нескольких устройств:

  • Сервопривод. Устройство, способное подавать команды на открытие или закрытие заслонки по сигналам, идущим от датчиков. Позволяет осуществлять подачу теплоносителя различного уровня нагрева в те или иные зоны отапливаемого помещения.
  • Трехходовой клапан.
  • Контроллер.

Контроллер задает граничные значения температурного диапазона. Теплоноситель после прохождения узла может поступать в нужную комнату, либо проходить через коллектор, который распределит потоки по контурам.

Несмотря на очевидную пользу, трехходовые клапаны не лишены некоторых недостатков:

  • Увеличение гидравлического сопротивления системы. Это может оказаться особенно заметным в сложных сетях, имеющих несколько коллекторов, насосов и узлов смешивания.
  • Вероятность резкого заброса больших объемов горячей воды в контуры отопления. Это чревато завоздушиванием системы и может даже привести к образованию протечек. Такая проблема чаще проявляется на этапе запуска системы, поэтому к данному этапу работ стоит относиться очень ответственно.

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

  • Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
  • Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

Как правильно выбрать трехходовой клапан

Ключевой параметр любого трехходового клапана – пропускная способность, т.е. объем воды, который устройство способно пропустить через себя в единицу времени. При выборе устройства следует соотносить этот параметр с производительностью котла.

Здесь стоит принимать во внимание еще один нюанс. Даже если диаметр входов и выходов клапана кажется подходящим по габаритам, это ни в коем случае не свидетельствует о реальной пропускной способности устройства. Данный параметр целиком и полностью определяется внутренним сечением отверстий, которые, в зависимости от конструкции, перекрываются шаровым запором или регулирующей головкой.

В некоторых моделях габариты этого отверстия могут быть меньше входного диаметра в 4 раза. Чтобы не ошибиться и не оказаться перед необходимостью переделки дорогостоящего узла, следует перед покупкой внимательно изучить сопроводительную документацию.

Другой важный параметр устройства – поперечное сечение. В идеале клапан должен точно подходить по габаритам к размерам труб отопительной системы. Если точного соответствия достичь не удается, придется докупать переходники.

Кроме этого, стоит обратить внимание на такие нюансы:

  • Обязательно проверять наличие сопроводительной документации: гарантийных талонов, инструкций по монтажу и эксплуатации, сертификатов и лицензий.
  • При выборе материала стоит отдать предпочтение латуни или бронзе. Именно эти металлы наилучшим образом сочетаются с горячими жидкостями, а также имеют малый уровень теплового расширения. Отличить изделия из цветных металлов можно по весу – они значительно тяжелее дешевой «штамповки» из порошковых прессованных материалов, которые не обладают должным уровнем прочности.

Что касается конкретных моделей, на рынке можно найти продукцию нескольких компаний, давно зарекомендовавших себя в качестве надежных производителей:

  • Esbe. Шведская компания, продукция которой отличается надежностью, хорошими эксплуатационными качествами и привлекательным внешним видом. Гарантийный срок эксплуатации – не менее 5 лет.
  • Valtec. Совместное российско-итальянское предприятие, выпускающее термосмесительные клапаны, совмещающие доступную стоимость и хорошие технические характеристики. Гарантия на весь ассортимент устройств – 7 лет.
  • Honeywell. Американский производитель, во главу угла поставивший удобство монтажа выпускаемых изделий. Трехходовые клапаны этой марки имеют яркий дизайн, высокую надежность, но и не менее высокую стоимость.

Установка термосмесителя для теплого пола

Трехходовой клапан монтируется в разрыв основного трубопровода и соединяется с обратным контуром системы. Установка осуществляется с использованием стандартного набора инструментов: гаечных ключей, пассатижей, подмотки, подходящих по размеру прокладок.

Это важно! Монтаж устройства осуществляется на этапе установки коллектора, до заливки бетонной стяжки.

В зависимости от конструкции, клапан имеет внутреннюю, либо внешнюю резьбу. На нее накручивается стандартная накидная гайка или фитинг (чрезмерных усилий при закручивании резьбы прилагать не следует, это может повредить прокладки).

Предварительно на резьбу наматывается подходящий уплотнитель. Места стыковки должны быть плотными и ровными, не иметь перекосов резьбы.

В зависимости от хода потоков теплоносителя, схема включения устройства в систему может различаться:

  • Симметричное подключение (Т-образная схема). Разогретый и охлажденный потоки поступают в боковые отверстия изделия, смешанный поток идет из центрального отверстия.
  • Асимметричное (L-образное) подключение. Горячий носитель и охлажденный поступают в два соседних отверстия, выходной поток идет через боковое.

При выборе того или иного варианта подключения, необходимо учитывать, как изделие будет вписываться в существующую обвязку трубопровода.

После завершения процедуры монтажа, система подвергается испытаниям. Тестирование должно продолжаться не менее 24 часов. Если все узлы функционируют исправно, можно осуществлять заливку и пользоваться системой в штатном режиме, наслаждаясь комфортом и уютом в исправно отапливаемых помещениях.

Смесительный клапан – один из главных узлов системы теплого пола. От его правильной работы зависит качество и точность регулировки температуры, что накладывает повышенную ответственность на проведение работ по его монтажу и обслуживанию.

Где применяется?

Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;

Когда мощность теплых полов не превышает 11кВт.;

Когда нужно сэкономить на готовом насосно-смесительном модуле;

В чем особенность этого клапана?

Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;

Постоянный байпас между обратной и смешанной водой;

Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;

Встроенная защита от перегрева при аварийных ситуациях;

Два сетчатых фильтра для защиты от механического загрязнения;

Монтаж в любом положении;

Режим работы в процессе подмеса горячей водыРежим циркуляции через ТП без подмеса

Настройка температуры смешанной воды

Таблица настройки температуры смешивания приведена для температуры 60 градусов на входе “плюс”, и температуры 25 градусов на входе “минус”. Контролируйте температуру смешанной воды с помощью термометра.

Какую площадь теплых полов может обслужить?

Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м 2 пола

Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов.

Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола 2 , температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м 2 . Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.

Для решения этой задачи выбираем клапан 6310C34 3/4″ВР 25-50°С (kvs1. 9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.

На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.

Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-95 0 С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-55 0 С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 75 0 С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 26 0 С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-22 0 С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 50 0 С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.

Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

Двухходовой термостатический смесительный клапан

Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.

Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:

  • автоматизированная работа по снижению температуры воды;
  • простая и недорогая конструкция;
  • легкий монтаж.

На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).

Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.

Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.

Принцип работы устройства заключается в следующем:

  • вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
  • снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
  • при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.

Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.

На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.

На практике сегодня применяются вентили трех видов:

  • Гидравлические;
  • Пневматические;
  • С электроприводом.

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

Трехходовой смесительный клапан

Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:

Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.


К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м 2 ). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.

Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.

В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.

Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:

Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.

В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:

  • с термостатическим приводом;
  • с термостатической головкой;
  • с электроприводом;
  • с сервоприводом.

Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.

Подключается трехходовой клапан следующим образом.

Заключение

Подключаются оба типа смесительных термостатических клапана по-разному. Для двухходового крана характерной является параллельная схема подключения. Для трехходового вентиля используется последовательное подключение.

Первый тип, двухходовой клапан в основном используется для работы с одним или с двумя водяными отопительными контурами. Для этого варианта и используется параллельное подключение.

Трехходовой тип устройства рассчитан на работу с длинными водяными контурами. При последовательном подключении вентиля достигается максимальная производительность теплых полов. Оба устройства монтируются в систему перед смесительным узлом, перед циркуляционным насосом. Надежность работы кранов проверяется во время пробного пуска системы отопления. Правильный монтаж и настройка приборов позволят вашим полам работать длительное время и максимально эффективно.
