Монтаж внутрипольных конвекторов: инструкция по установке

Бывают ситуации, когда классические батареи отопления поставить нет возможности, например, в случае наличия в помещении так называемых французских оконных конструкций, нижний край которых находится практически у самого пола. В этом случае выходом из ситуации могут стать внутрипольные отопительнные конвекторы для частного дома или квартиры, обогреватели, которые устанавливаются в созданной для них нише в полу. Также эти отопительные устройства часто устанавливают в квартирах и некоторых частных домах перед дверью, ведущей на балкон или лоджию. В этом случае такой обогреватель призван компенсировать теплопотери, происходящие через балконный проем.

В этой статье вкратце рассмотрим устройство, принцип работы встраиваемого в пол обогревателя, а также способ его монтажа.

Внутрипольный конвектор, устройство

Данный отопительный прибор представляет собой теплообменник, который передает энергию проходящего через него теплоносителя окружающему воздушному пространству посредством конвекции.

Внутрипольный обогреватель подключается к системе отопления, функционирующей в доме.

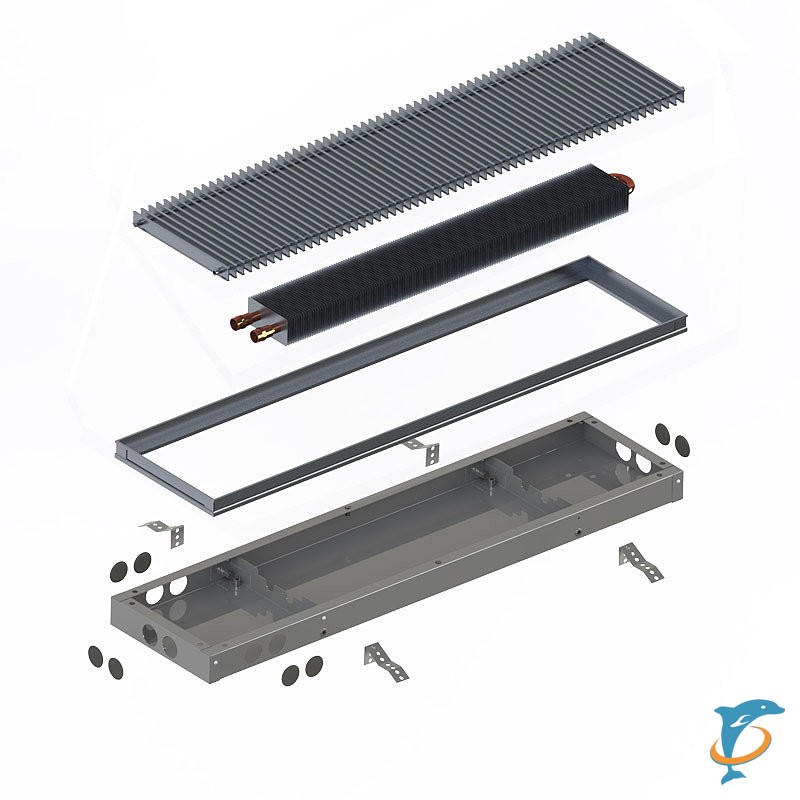

Устроен этот прибор следующим образом. Сам теплообменник представлен медной трубой изготовленной в виде змеевика. Трубка из меди оснащена дополнительно многочисленными алюминиевыми ребрами, значительно увеличивающими площадь теплоотдачи. Как алюминий, так и медь, имеют очень высокую теплопроводность, поэтому тепловой поток от конвектора достаточно мощный. Медный змеевик имеет на входе, а также на выходе специальные устройства для подсоединения к тепловым коммуникациям. Некоторые обогреватели дополнительно оборудованы вентиляторами, которые нагнетают нагретый воздух в помещение.

Размещен конвекционный обогреватель в специальном лотке, сделанном из защищенного от коррозии металла, внутренняя поверхность которого покрыта напылением, отражающем тепло. Сам короб вмонтирован в пол заподлицо и закрыт решетчатой крышкой из дерева, стали или алюминия.

Как работает встраиваемый в пол конвектор

Как понятно из названия отопительного прибора, основной механизм передачи тепловой энергии здесь именно конвекция. Нагретый воздух устремляется вверх, освобождая место для холодного, находящегося у поверхности пола. Таким образом, холодный воздух постоянно засасывается во вмонтированный в пол короб, где нагревается от конвектора. Так происходит своеобразный кругооборот.

Если обогреватель снабжен встроенным вентилятором, его работа способствует ускорению теплообмена между конвектором и воздухом в помещении.

Как устанавливается внутрипольный конвектор, инструкция

1. Монтаж нагревательного устройства происходит одновременно с обустройством основания пола. Если глубина короба батареи для отопления меньше, чем расстояние от первичной стяжки до уровня предполагаемого финишного покрытия пола, его устанавливают на черновое основание. В том случае, когда короб глубже, в черновой стяжке или в плите перекрытия (если это на этажах) придется делать соответствующее углубление.
2. Лоток крепится к черновому бетонному основанию с помощью угловых регулирующихся кронштейнов. Уголки фиксируются к бетону дюбелями. Короб привинчивается к кронштейнам с помощью винтов, благодаря которым можно установить его необходимое положение, смещая вверх и вниз с каждой стороны. Установка лотка в горизонтальной плоскости производится так, чтобы его верх вместе с решеткой был на уровне с напольным покрытием.
3. Монтаж конвектора продолжается подключением его к трубам системы отопления. Для этого используются фитинговые элементы соответствующего сечения. К прямоидущей трубе с помощью тройникового соединения подсоединяется устройство, регулирующее давление – сервопривод. Трубы, соединяющие конвектор с магистральными коммуникациями системы отопления укладывают в толще чистовой стяжки, перед этим обмотав теплоизоляционным материалом. Это нужно, чтобы горячие трубы не привели к растрескиванию верхнего слоя бетона.
4. Теперь производится установка утеплителя поверх первичной стяжки и заливается чистовое бетонное основание пола, после окончательного высыхания которого, настилается финишное покрытие. Осталось установить конвекторную решетку.

Внутрипольные конвекторы являются достаточно эффективными обогревающими устройствами. Некоторые неудобства возникают в процессе эксплуатации связанные с расположением прибора. В коробе и на поверхности алюминиевых ребер скапливается мусор и пыль, которые следует время от времени удалять.

Установка и монтаж внутрипольных конвекторов в Екатеринбурге-Стройуровень

Внутрипольный конвектор

Обогреватель такого типа имеет естественную конвекцию. Он применяется в качестве дополнительного источника тепла в уже обогреваемом помещении. Внутрипольный конвектор применяется как дополнение к теплому полу, батареям центрального отопления и пр. Такие отопительные приборы считаются отличным решением для любых помещений, где подобная техника не должна быть на виду.

Основные преимущества

Внутрипольные конвекторы – высокоэффективные приборы отопления, обладающие следующими преимуществами:

Возможность эксплуатации в любом интерьере: офисного помещения либо жилой комнаты;

Небольшой вес радиаторов и большая мощность;

Усиленная передача тепла, особенно при установке конвекторов около панорамных окон;

Продолжительный срок службы.

Задачи, решаемые внутрипольным конвектором

Отопление помещения как самостоятельно, так и в виде дополнительного источника обогрева.

Формирование тепловой завесы, позволяющей предупредить проникновение холода от окон внутрь помещения.

Исключение запотевания окон и образования на стеклах конденсата.

Поддержание комфортного микроклимата не только зимой, но и в летний период.

Сохранение привлекательного обзора из окна без загромождения панорамного вида. Это обеспечивает скрытый в полу нагревательный прибор.

Как выполняется монтаж конвектора в пол?

Установка конвектора производится согласно правилам и рекомендациям производителей, с целью высококачественной и действенной работы встроенного радиатора в будущем. Неопытному человеку, который ранее не сталкивался с установкой такого вида обогревателей, сложно самому провести монтаж внутрипольного конвектора, поэтому зачастую обращаются за помощью к специалистам.

Услуги компании ООО «СтройУровень»

Установка конвектора в пол – непростой процесс, нуждающийся в особом профессиональном подходе, а также на который требуется потратить много времени. Компания ООО «СтройУровень», находящаяся в г. Екатеринбурге, Свердловской области предлагает доступные услуги по установке внутрипольных конвекторов от различных брендов. Подобрать расцветку радиатора можно с учетом любого интерьерного вида помещения. Цены на услуги можно узнать на официальном сайте в интернете? либо проконсультировавшись с менеджером по телефону.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

Установка внутрипольных конвекторов Tehno под ключ. г. Екатеринбург

Установка внутрипольных конвекторов отопления в квартире, с использованием трубы из сшитого полиэтилена Uponor. г. Екатеринбург

Установка конвекторов отопления в Москве – надежность, качество, интересные цены, выгодные условия

В отличие от тепла, которое дают обычные батареи или масляный радиатор, конвекторы – это более экономичные отопительные приборы, которые создают направленный поток теплого воздуха для обогрева всего пространства помещения.

Электрические конвекторы целесообразно устанавливать в помещении небольшой площади (до 80 м2). В последнее время выпускаются современные достаточно экономные модели, которые обеспечивают отопление без значительных затрат электроэнергии.

При установке электроконвекторов в старых домах идеально провести полную замену электропроводки. Если такой возможности нет, то создается одна силовая линия для розеток, в которые будут подключаться конвекторы. Подключить таким образом электроконвектор можно, если на входе имеется провод достаточной мощности.

Установка водяного конвектора

Водяные конвекторы лучше устанавливать в больших помещениях и там, где имеется высокий уровень влажности (в банях, саунах). Подключение к отопительной системе производится с помощью любых труб, но лучше выбирать пластиковые, т.к. они более долговечны и просты в установке. Выпускаются модели с нижним и верхним, торцевым и боковым подключением, имеющие внутреннюю резьбу, клапан спуска воздуха или клапан, регулирующий подачу водяного теплоносителя.

Способы монтажа

Отопительные конвекторы независимо от источника энергии могут устанавливаться на стену или на пол, выпускаются модели, встраиваемые в нишу или плинтус (плинтусный вариант). При недостатке места возможно даже встроить узкий конвектор в подоконник.

Настенные конвекторы оснащаются встроенным термостатом и имеют надежную защиту от брызг и перегрева. Монтаж осуществляется с помощью специальной рамы, которая входит в комплект, и крепежных деталей. Учитывая, что большинство подобных устройств имеет незначительный вес, их можно подвешивать не только на капитальные стены, но и сделанные из гипсокартона, а также на перегородки между комнатами.

Напольные конвекторы можно также ставить под окно или просто на пол при помощи имеющихся ножек-стоек и прикреплять к стене с помощью кронштейнов (для более надежной фиксации). Для устранения неровностей поверхности используются специальные приспособления.

Внутрипольные конвекторы в условиях квартиры или частного дома устанавливаются достаточно редко. Местами их установки чаще становятся загородные коттеджи, торговые, административные и офисные центры. Такие отопительные приборы помещаются в специальную нишу в фальшполе или устанавливаются в бетонную стяжку. При заливке бетоном очень важно не повредить корпус (кожух) конвектора, для этого предварительно устанавливаются специальные распорки.

В отличие от напольных или настенных конвекторов, внутрипольные (подпольные) имеют встраиваемые вентиляторы. Поэтому при их монтаже необходимо предусмотреть место для размещения трансформатора электропитания.

Лучше всего бытовые или промышленные конвекторы отопления устанавливать под окнами, как и обычные радиаторы. При таком монтаже они будут дополнительно выполнять функцию тепловой завесы, отсекающей поток холодного воздуха из окон. Правильно произвести расчет необходимой мощности и подбор конвекторов для системы отопления может только специалист, имеющий необходимые знания и навыки.

выбрать из 2218 мастеров по ремонту, изучив 5891 отзыв на profi.

ru

Выбор конвекторов

Установка внутрипольного конвектора может показаться довольно сложным процессом. Поэтому мы распишем все в пошаговом режиме, начиная с выбора оборудования. Перед панорамными окнами или перед входной зоной мы можем установить электрические или водяные обогревательные приборы – все зависит от вида основного отопления в здании.

Электрические внутрипольные конвекторы работают от сети 220 Вольт и призваны отапливать домовладения, не подключенные к газовым магистралям. В их конструкции чаще всего уже предусмотрены вентиляторы той или иной конструкции (осевые или тангенциальные). Недостатком электрических приборов является их высокое энергопотребление, но в некоторых ситуациях они незаменимы. Зато для их подключения нужны только провода.

Электроконвекторы могут использоваться и в газифицированных зданиях, где затруднена прокладка водяного отопления к месту их монтажа.

Устройство водяного конвектора устанавливаемого в пол.

Водяные конвекторы обладают схожей конструкцией – здесь предусмотрены теплообменники, подключающиеся к отопительной системе. Для этого используются металлические или пластиковые трубки, требующие для своей прокладки определенной сноровки. В этом плане выигрывают электрические внутрипольные конвекторы – для их монтажа и подключения нужны только провода подходящего сечения .

Планируя монтаж внутрипольного конвектора, уделите внимание выбору модели с принудительной конвекцией. Данные приборы обладают следующими преимуществами:

• Более высокая скорость прогрева;
• Повышенная эффективность работы в помещениях с высотой потолков 3 метра;
• Эффективное удаление влаги со всей поверхности остекления.

Выбрав внутрипольные конвекторы с малошумящими вентиляторами, вы сможете повысить эффективность обогрева и предотвратить появление источника шума.

Выбор, установка, подключение внутрипольных конвекторов

Вопрос обогрева высоких окон

Проблема отопления помещений с высокими окнами, а также комнат с наружными дверями (возле двери радиатор также мало радует) решается с помощью внутрипольных конвекторов.

Поэтому возле высокого окна, или у двери, образуется тепловая завеса.

При этом решается проблема холодной зоны. А также снимается вопрос дизайна (многие считают, что это главное), – вместо труб и радиаторов на стенах появляется изящная узка полоса решетки в полу под оконным проемом.

Особенности отопления конвекторами

Обычный радиатор отопления нагревает непосредственно воздух в комнате, а также передает значительную энергию тепловым излучением. При этом направление потоков воздуха довольно разнонаправленное, – вверх и в стороны, поток отражается от подоконника вглубь комнаты…

Неравномерный прогрев комнаты.

Это особенно существенно для больших помещений, где установлены мощные внутрипольные обогреватели в соответствии с расчетом теплопотерь. Особенно холодно может быть в противоположном нижнем углу, где практически нет циркуляции воздуха. Основной циркуляционный поток располагается в непосредственной близости от конвекторов.

Наиболее горячий воздух сосредотачивается у больших окон, с телпоизоляционными качествами в разы меньше, чем у стены. В результате – повышенные утечки тепла из помещения. Также и концентрация горячего воздуха у потолка приводит к более высоким утечкам тепла через перекрытия.

Направленной струе воздуха сопутствует и большой пылевой поток. Ухудшается санитарное состояние и экология.

Сами приборы подвержены быстрому загрязнению, не практичны – требуют уборки. Свозь решетку падает мусор. Часторебристый теплообменник забивается пылью, требует специальной очистки. Отдельные эксплуатанты говорят о необходимости ежегодного демонтажа и очистки струей воды и моющим.

Монтаж выполняется во время обустройства полов, требует повышенной теплоизоляции (также, как и теплый пол). Установка в уже отремонтированном помещении часто просто невозможна – например, нет достаточной высоты чернового пола. Или сопряжена с немалыми трудностями.

Но эти недостатки можно почти полностью минимизировать, – как?, – читаем далее.

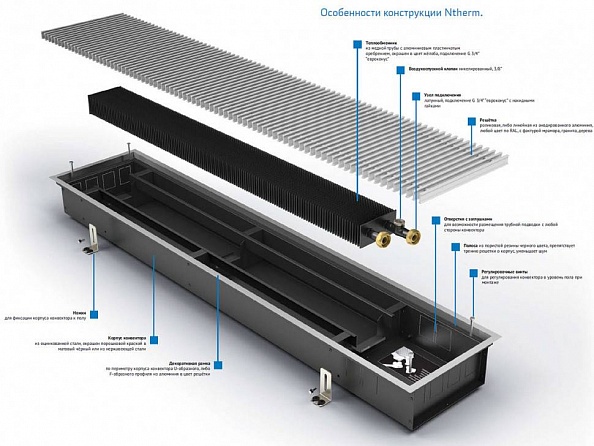

Конструкция внутрипольных конвекторов

Основа внутрипольного конвектора – теплообменник. Он сделан в виде множества близкорасположенных металлических пластин, закрепленных на металлическом трубопроводе, от которого и поступает тепло.

На концах трубопровода – переходники для подключения запорно-регулирующей арматуры.

Как устанавливается

Конвектор устанавливается на основу пола: черновую стяжку, плиту перекрытия, лаги, – и на всю высоту скрывается внутри чернового пола.

Обща схема установки внутрипольного конвектора с полами по грунту.

Расстояние от окна до корпуса прибора – не более 300 мм.

Подключение

Лучше, если конвектора подключаются трубопроводом с надежным кислородным барьером из алюминиевой фольги, – т.е. из металлопластика.

Рекомендуется трубопровод для внутрипольных приборов прокладывать в теплоизоляционной оболочке в виде войлока, гофрированной трубки.

Диаметр трубопровода – 16 мм.

Пара – термостат – сервопривод подбирается комплектно.

Какой водяной конвектор выбрать и как применить

Чтобы нивелировать недостатки отопления конвекторами, желательно в комнате устанавливать еще один отопительный прибор. Специалисты рекомендуют применять теплый пол.

Также полезно обеспечить достаточную мощность с более низкой температурой самого отопительного прибора, для уменьшения скорости потока воздуха при увеличении его объема. Т.е. применять более широкие и мощные конвектора, которые дадут нужную энергию с более низкой температурой теплоносителя.

Расчет мощности отопления “который никогда не ошибается” – суммарная мощность отопительных приборов дома – от 100 Вт на м кв. площади, при “приличном” утеплении (Московский регион). Но затем сумма неравномерно распределяется по комнатам, в зависимости от протяженности наружных стен, площади остекления.

В современных строящихся домах панорамные окна с отапливаемыми полами и внутрипольными конвекторами все больше завоевывают популярность.

Принцип работы конвекторной системы отопления

Схема работает на физических свойствах воздуха – теплые потоки поднимаются, холодные – опускаются. Преимущества системы в быстром и плавном прогревании помещений, поддержании заданной температуры длительное время. Применяются конвекторы для жилых, нежилых комнат, балконов, складов и помещений другого назначения.

Как работает схема в частном доме:

• нагревательные элементы, интегрированные в отопительную магистраль, подогреваются за счет подачи тепловой энергии;
• прогретые конвекторы передают тепло воздуху – благодаря значительной площади оборудования, воздух быстро нагревается;
• теплые потоки устремляются вверх, проходя через специальные прорези в верхней части агрегата;
• остывая, воздух опускается вниз, попадая в прибор нагрева через отверстия в нижней части агрегата.

Циклическая циркуляция потоков воздуха осуществляется до тех пор, пока нагревательный элемент включен в работу.

Монтажные работы

Инструкция по установке водяных обогревателей несложна и заключается в подсоединении к отопительному трубопроводу. Внутрипольные модели устанавливаются одновременно с устройством пола, настенные или плинтусные модели могут устанавливаться в любое время.

Процесс установки включает в себя разводку электрокабелей, контуров подачи теплоносителя, устройство ниши для короба агрегата, который должен быть вровень с чистовым полом. Лучше доверить эту работу квалифицированным специалистам.

В зависимости от предназначения отопительный водяной конвектор может выполнять 2 функции:

• обогревать помещение – прибор устанавливается в стороне от оконных проемов;
• создавать воздушный заслон холодному воздуху в оконной зоне – обогреватель напротив окна на расстоянии от 20 до 30 см.

Безупречное отопление достигается соблюдением обязательных условий при установке:

1. Подвод/отвод теплоносителей выполняется из жестких или гибких соединений и запорных кранов (в комплекте).

1. Конвекторная ниша должна иметь такую глубину, чтобы декоративная крышка прибора была на одном уровне с готовым полом .
2. Допустимые зазоры на ширину и высоту конвектора от 10 до 15 мм.
3. Регулировочными болтами конвектор водяного отопления выравнивается по горизонтали и закрепляется.
4. Зазоры изолируются и уплотняются специальным материалом.
5. После монтажа чистового пола подключить подводки (электрическая необходима при наличии встроенного вентилятора).
6. Оставшиеся щели уплотнить герметиком/ отделочным материалом, включить прибор и накрыть решеткой.

Установка настенных и плинтусных обогревателей не имеет стольких нюансов и заключается в подсоединении объекта к водопроводной сети, а это легко сделать своими руками.

Перед работой с настенным обогревателем нужно снять батарею, затем приступать непосредственно к монтажу.

1. Вместо радиаторных пробок навернуть на сгоны две муфты с аналогичным подводке диаметром – обычно 20 мм.
2. На кронштейнах зафиксировать конвектор и совместить его оси резьб с осями сгонов.
3. Подмотать резьбы на обогревателе, согнать на них муфты до упора и подтянуть контргайки.
4. Во избежание гидроудара, запуская стояк, открывать вентили медленно.

Преимущества и недостатки газовых конвекторов

Среди преимуществ газовых калориферов можно выделить следующие факторы.

Но есть у таких устройств и определенные минусы использования.

1. Недостаточная компактность. Чем выше мощность отопительного агрегата, тем больше его размеры, особенно, если это напольный вариант.

Плохой прогрев помещения, если комната имеет много дверей или окон. В таком случае приходится ставить калорифер под каждым окном, что не оправдано с финансовой точки зрения. Если установить один обогреватель, то по углам комнаты воздух останется холодным.

Быстрое охлаждение теплообменника. Этот недостаток относится лишь к дешевым моделям со стальным теплообменником.

Процесс монтажа

Наибольшим распространением пользуются конвекторы с закрытыми камерами сгорания, построенные по принципу аналогичных отопительных котлов. Только вместо водяных теплообменников здесь используются воздушные рассеиватели, отдающие тепло в комнаты. Продукты сгорания удаляются через стену наружу с помощью коаксиального дымохода. Поэтому процесс установки разделяется на следующие шаги:

Наличие коаксильной трубы позволяет эффективно отводить продукты горения из камеры сжигания прямо на улицу, не задымляя отапливаемое помещение.

• Проходка отверстия для установки дымохода;
• Подведение газовой магистрали;
• Монтаж прибора и его подключение к газопроводу и электросети.

Пройдемся по этим пунктам более подробно.

Монтаж конвекторов отопления начинается с выбор подходящего места. Это могут быть пространства под окнами или глухие стены. В любом случае за выбранной стенкой должна находиться улица, так как именно туда будут удаляться продукты сгорания. Начинаем работу с вывода дымоходной трубы – берем коронку подходящего диаметра и начинаем проходку отверстия.

Распространенный диаметр дымохода – 100-120 мм, в зависимости от мощности оборудования. Аналогичным диаметром должно обладать отверстие в стене.

В процессе установки конвектора на стену необходимо предусмотреть небольшой наклон дымохода – это нужно для предотвращения попадания конденсата и атмосферных осадков внутрь отопительного прибора. Выступание дымохода должно быть небольшим – ознакомьтесь с рекомендациями в инструкции к устанавливаемому прибору.

Следующий этап установки конвектора – его крепление к стене. Делается это с помощью дюбелей подходящей длины. Помните, что газовые приборы довольно тяжелые, поэтому они требуют надежного крепления. Между стеной домовладения и задней стенкой прибора прокладывается теплоизоляция (ее размеры должны быть на 30-40 мм больше размеров конвектора). После этого проходим рядом еще одно отверстие – под газовую трубу с краном. Сам кран располагается внутри помещения. Все это дело подключается к установленному снаружи баллону.

В случае с подсоединением к магистрали, подключение и тестовый запуск производятся соответствующими специалистами из обслуживающей компании – самостоятельное проведение данных работ не допускается.

Несколько полезных советов

Иногда возникает необходимость установить электроконвектор на балконе, внутренняя отделка которого представлена ПВХ панелями. Так как вес электрического конвектора может достигать нескольких килограмм, Вы должны понимать, что пластик может не выдержать такую нагрузку. В этом случае рекомендуется выбрать электроконвектор компактного размера, к примеру, как модель фирмы Nobo на фото ниже.

Еще один нюанс – правильное размещение конвектора. Обычно в комплект с покупкой входит инструкция, в которой производитель сам уточняет оптимальные расстояния от пола, окон и других объектов. Если же в Вашем случае такой информации нет, выполните установку электрического обогревателя, учитывая следующие нормы и правила:

• высота от пола 20 см;
• зазор от стены 20 мм;
• боковое расстояние до ближайших предметов – 20 см;
• сверху и спереди зазор не менее полуметра;
• розетка не ближе 30 см.

Отдельное внимание нужно уделить подключению электрического конвектора к сети. Как правило, мощность устройств не превышает 3 кВт, поэтому если у Вас в доме либо квартире современная электропроводка, смело подключайте питание от розетки (они, как правило, выдерживают до 3,5 кВт)

Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки. Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм 2 .

Напоследок рекомендуем просмотреть наглядное видео установки электрического конвектора:

Вот и вся инструкция по монтажу данного обогревателя. Надеемся, что теперь Вы знаете, как правильно установить электроконвектор и подключить к сети своими руками!

Будет полезно прочитать:

Процесс монтажа

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба

Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора. . После того как ниша будет готова, можно приступать к монтажу оборудования

Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Коаксиальный дымоход

Монтаж коаксиального дымохода производится в предварительно пробитое (просверленное) отверстие в стене. Здесь могут возникнуть проблемы чисто технического характера, ведь отвод продуктов сгорания и забор воздуха для горения в газовых конвекторах происходит естественным путем, и в связи с этим наружный диаметр дымохода достаточно велик. В основном диаметр отверстия в стене, в зависимости от требований производителя, должен составлять 0,16–0,20 м. Пробить такое отверстие может оказаться непростой задачей, если стена выполнена из прочного материала.

Видео. Монтаж газового конвектора

Длина коаксиального дымохода в большинстве моделей составляет максимум 0,59 м, т. е. толщина стены, на которую устанавливается аппарат, не должна превышать этого значения.Минимальная толщина стены может составлять и менее 0,20 м, но при этом производитель не гарантирует нормальной работы конвектора и достижения параметров, указанных в техническом паспорте, по причине больших теплопотерь здания. Дымоход должен быть смонтирован таким образом, чтобы труба забора воздуха располагалась в одном уровне с плоскостью наружной стены и на 0,035 м выступала вовнутрь помещения. Кроме того, чтобы избежать попадания влаги в аппарат, следует учесть наклон коаксиального дымохода на 2–3 градуса. Снаружи на дымоход крепится защитный колпак, который, во-первых, препятствует попаданию посторонних предметов, во-вторых, служит защитой от задувания ветра и сбивания пламени горелки.

Монтаж радиаторов в нише

Мы рассматриваем самый простой встроенный в пол конвектор. Это конвектор с естественной циркуляцией. Ниша под конвектор встроенный в пол уже готова, приступаем к монтажу теплообменника.

Теплоноситель двигается по двухтрубной системе отопления . Одной трубой он подводится, второй трубой он выводится из радиатора. На ввод ставится терморегулятор с краном Маевского , на вывод ставится запорный вентиль. Все, как при установке радиаторов на стену, только в горизонтальной плоскости.

С тех пор как в российских регионах появилась возможность ставить качественные стеклопакеты, возникла мода на французские балконы. Единственным недостатком окон на всю высоту стены является отсутствие возможности поставить под них радиаторы, чтобы убрать мостик холода. Им на смену пришли внутрипольные конвекторы. Это отопительные приборы, действующие по принципу циркуляции, вбирающие холодный воздух и отдающие теплый обратно в помещение. Конвекция может осуществляться естественным или принудительным путем – с помощью вентилятора.

1. Оправдано использовать внутрипольный системный конвектор, если планируется установка панорамных окон и стеклянных дверей.
2. Когда в квартире нет места для радиаторов.
3. Если напольное покрытие деревянное, поскольку оно не позволяет установку теплых полов (обладает высокими теплоизоляционными свойствами).
4. Уместны данные приборы и в помещениях, где влажность повышена, например, в бассейнах.

Недостатки батарей

Из-за особенностей устройств (по ним ходят), в них собирается пыль (иногда и грязь), и от неё нужно вовремя избавляться иначе начинает циркулировать вместе с воздухом. С этой точки зрения конвектор, встроенный в пол, считается менее экологичным, чем радиатор, висящий на стене.

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы

Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа

Алгоритм действий при монтаже этого устройства должен быть следующим:

• прибор нужно освободить от упаковки;
• затем с конвектора необходимо снять защитную пленку;
• далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование. Вот некоторые из них:

Вот некоторые из них:

• минимальное расстояние от пола до конвектора – 20 – 25 см;
• прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
• устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
• монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

• выкрутив крепежные болты, требуется выдвинуть кронштейн;
• с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
• далее нужно зафиксировать кронштейн;
• затем требуется вставить электрический конвектор в фиксатор его нижней частью;
• на оборудовании следует поместить растяжки;
• в смонтированные растяжки необходимо поместить верхнюю часть прибора;
• после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
• регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
• после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

• агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
• после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования

Плюсы и минусы

Стать полноценной заменой газовому котлу отопления конвектор не может. Только в ограниченном числе случаев его использование оправдывает себя. Преимуществом конвектора называют отсутствие необходимости в разводке водных труб отопления по дому, однако вместо этого придется прокладывать газовые трубы, что связано с большим риском.

Один или два газовых конвектора обойдутся дешевле газового котла, так что в этом аспекте для небольшого дома они могут оказаться предпочтительней. Затраты на разводку труб приблизительно одинаковы, зато не нужно тратиться на радиаторы отопления.

Основное преимущество – быстрый прогрев помещения и легкий старт обогревателя, даже если изначально в помещении была отрицательна температура.

Из важных особенностей газовых конвекторов следует учитывать:

• Высокая температура теплообменника вызывает разложение пыли в воздухе, от чего требуется постоянное проветривание, чтобы не ухудшилось самочувствие жильцов.
• Активный конвекционный поток охватывает весь объем помещения.
• Так как конвектор устанавливается один на комнату, то неизбежно возникает ощутимый перепад температур непосредственно возле обогревателя и вдали от него.
• Для установки конвектора требуется пробурить в стене отверстие для дымохода и газовой трубы, что сказывается на внешнем виде здания и не всегда возможно.

Конвектор лучше всего определить под оконным проемом. В этом месте проще пробурить стену для установки дымохода, а тепло от обогревателя сформирует тепловую завесу для окна. Расстояние от крайних точек проема желательно сделать минимум 30 см, подъем над полом – минимум 15 см.

В инструкции указываются размеры, а также план распределения дымохода и подключения газовой трубы. Однако лучше на месте снять защитный кожух обогревателя и зафиксировать фактические значения, перенести их на место установки. Потребуется два/четыре крепления обогревателя. От них уже замеряется позиция сквозного отверстия под дымоход.

Бурить отверстие следует под небольшим углом с наклоном вниз и на улицу. Это убережет устройство от затекания дождевой воды. Наклон соблюдается приблизительно под углом в 15 градусов.

Как только отверстие подготовлено, вставляется коаксиальный дымоход и запенивается. В случае если стены дома сложены из пожароопасного материала, отверстие готовится большего размера, и закладывается огнеупорный теплоизоляционный материал вокруг дымохода. Отлично подойдет базальтовая вата.

Разводку газовой трубы и подключение конвектора осуществляют только работники газового хозяйства. Эти работы требуют повышенного внимания и соответствующего разрешения. Достаточно подвести трубу к конвектору на расстояние не более полуметра и установить запорный клапан. Оставшийся участок проще сформировать гибким шлангом. Это позволит при необходимости демонтировать обогреватель.

Итоги

Конвекторное отопление – это очень хороший вариант для обогрева помещений. Конвекторы можно рекомендовать для установки, как в небольших квартирах, так и в больших загородных домах. Они имеют хорошую производительность и эффективность. опубликовано

Самоделка — это слово обозначает, что изделие сделано своими руками, но иногда оно употребляется с каким-то пренебрежительным оттенком. А между тем это далеко не так. Самые дорогие в мире автомобили ручной сборки создаются по индивидуальным проектам. Как их называть? Самоделками? Все, что обеспечивает жизнь человечества, создано руками человека.

Чаще всего умельцы начинают создание отопительной системы с определения типа котла, создания чертежей и последующего сооружения котла. Работа эта непростая, поэтому без хороших знаний устройства и принципа действия выбранного типа котла, опыта, наличия нужного инструмента и материалов для его монтажа, выполнить ее трудно.

Чаще всего самостоятельно изготавливают следующие виды котлов:

Газовые котлы трудно изготовить самостоятельно, т. к. это оборудование повышенной опасности и к нему предъявляются особые технические требования. Попытки сделать самодельный ограничены необходимостью получения сертификата качества и разрешительных документов надзорных инстанций. Пройти все требуемые проверки, на соответствие параметрам качества, проблематично. А вот ремонт конвектора своими руками допустим. Чаще всего прогорает центральная труба коаксиального выхода и ее можно и нужно заменить.

Котлы на жидком топливе

Котлы, использующие жидкое топливо, тоже просты в изготовлении. Препятствием для изготовления может служить высокая цена форсунок.

Установка внутрипольного конвектора: правила монтажа и подключения

22. 04.2020, 22:10

Изделия считаются выгодной альтернативой традиционным радиаторам отопления.

Приборы, работа которых основана на перемешивании воздушных масс, востребованы там, где малоэффективны классические батареи.

Именно поэтому владельцы нестандартных планировок, французских остеклений решают купить внутрипольный конвектор, нежели обычный обогреватель. При его монтаже важно соблюсти ряд требований, чтобы радоваться качественному результату долгие годы.

Правила выбора размеров углубления

Установка в пол затрудняется из-за необходимости подготовки соответствующей ниши для конкретной модели. Ее габариты напрямую увязаны с аналогичными показателями греющего спецоборудования.

Глубина должна выбираться больше на 1-1,5 см. Монтажный зазор нужен для правильной регулировки по высоте бокса конвектора, его надежного закрепления.

Ширина и длина берется с увеличением на 5 см от характеристик монтируемого короба. Технологические щели потребуются для заполнения их фиксирующим раствором, подключения к отопительному комплексу.

Правила размещения

Защитно-декоративная решетка, прикручиваемая сверху на конвектор, должна быть удалена от несущих конструкций на 6 см, если они не стеклянные. Остекленным стенам надо находиться подальше от источника теплых воздушных масс, поэтому дистанция от них выдерживается не менее 11 см.

Дополнительная свободная зона позволяет улучшить процесс смешивания воздуха. Эти требования также следует учитывать при заблаговременной подготовке углубления для оборудования.

Правила ориентирования

Когда прибор конвекционного типа является единственным обогревателем в помещении, тогда его вентилятор должен находиться поближе к оконному проему. При этом теплообменник ориентируется в сторону комнаты.

Если принудительной вентиляции нет, а система обмена теплом располагается не по центру, то решения принимаются аналогичные, чтоб лучше обогревать внутреннее пространство. Это позволит холодному воздуху естественным образом опускаться в конвектор, где он прогреется максимально быстро.

Правила подключения

Процедура должна производиться по инструкции с соблюдением норм деталями, входящими в комплекс поставки. Трубопроводы допускается скрывать под декоративной отделкой.

Разрешается приборы подсоединять последовательно. Однако при длинномерных секциях предпочтительно организовать параллельную подачу теплоносителя.

Монтаж внутрипольного конвектора и рекомендации по установке — Teplolife

Иногда классические батареи отопления поставить нет возможности, например, в случае наличия в помещении оконных конструкций, нижний край которых находится практически у самого пола. В этом случае выходом из ситуации могут стать внутрипольные отопительнные конвекторы для частного дома или квартиры, обогреватели, которые устанавливаются в созданной для них нише в полу. Покупка внутрипольного конвектора ответственное и дорогое дело, нужно предварительно знать с какими задачами предстоит столкнуться, когда придет время установки внутрипольного конвектора в своей квартире или частном доме

Первая задача для монтажа внутрипольного конвектора, это подготовка ниши в полу. Также конвекторы которые планируется прятать в пол, могут монтироваться в фальш пол, тоесть не в бетонную стяжку, а например в подиум деревянный. В таком случае конвектор обязательня крепится с помощью регулировочных болтов и анкерных креплений.

Возьмем самый распространенный вид установки внутрипольной батареи, это в бетонную стяжку. Для того чтобы конвектор был установлен правильно и без проблем, необходимо создать нишу под него:

• • -Глубина ниши — должна быть на 5-15 мм. больше глубины самого короба конвектора, для того чтобы можно было отрегулировать и закрепить по высоте короб конвектора.
  • -Ширина ниши — должна быть на 20-70 мм. больше глубины короба конвектора, для того чтобы была возможность зафиксировать короб фиксирующей раствором.
  • -Длина конвектора — должна быть на 20-70 больше глубины короба конвектора, для того чтобы была возможность зафиксировать короб фиксирующей раствором, а также возможность подключить к системе отопления.

На самом деле эти все размеры величины условные, так как у каждого монтажника свое видение монтажа и как правило часто разные дополнительные условия заставляют отклониться от рекомендованых действий.

Отступы от окна и стен. Производители рекомендуют отступать от окна 5-15 см для эффективной циркуляции холодного и прогретого воздуха, отступы слева и справа от стен, если они есть по 15-30 см. чтобы не подвергать тепловому воздействию настенные покрытия (обои, штукатурка и т.д.) и конечно же для удобство монтажа конвектора.

Расположение внутрипольного конвектора к окну с естественной конвекцией универсальна, конвектор можно подключать лево сторонне и право сторонне, его просто можно развернуть, так как теплообменник находится посередине. Если теплообменник ближе к краю конвектора, то размещать таким образом, чтобы теплообменник находился ближе к комнате.

Расположение внутрипольного конвектора к окну с принудительной конвекцией по умолчанию считается левосторонним подключением, если конвектор необходимо подключить справа, это необходимо указывать в заказе при прокупке. На заводе изготовителя делают выходы под правую сторону.

Бывают случаи когда мощные шторы и гардины стоят на пути у конвектора. Конвектор должен обдувать окно, снимать конденсат и выступать тепловой завесой от холодного воздушного потока.

Проведя гидравлическое присоединение, в случае надобности, если необходимо управлять конвектором, то дополнительно подключаем автоматику, термоголовка с выносным датчиком или и термостат под него, с помощью чего в автоматическом режиме клапан открывается или закрывается в зависимости от установленной температуры в помещении.

Регулятор измеряет температуру в помещении при помощи встроенного датчика и поддерживает заданное значение температуры. Когда температура в помещении упадет ниже заданного значения на термостате, термический сервомотор откроет клапан. Комнатный регулятор температуры должен быть расположен таким образом, чтобы измерение температуры было как можно более точное, без воздействия солнечного излучения или источников тепла и холода. Монтаж должен осуществляется на высоте около 1,5 м над полом. Запрещено устанавливать термоголовку в самом внутрипольном конвекторе.

Подключение конвектора в полу с принудительной конвекцией

Если у вас конвектор с вентилятором, то дополнительно необходимо подключить электричество к конвектору, чтобы была возможность управлять вентиляторами. К каждому конвектору приобретается дополнительный модуль конвектора, в народе называется еще трансформатор, куда необходимо завести 220 В, а от него уже идет или 220 В на вентиляторы или 12 В, в зависимости от производителя. Также с помощью этого модуля осуществляется управление комнатным термостатом и наоборот. Термостат автоматически дает команду включить вентилятор, если температура в помещении упадет ниже заданной на термостате. Комнатный термостат измеряет температуру в помещении при помощи встроенного датчика и поддерживает ее значение на уровне заданной величины. Паралельно с этим, комнатный регулятор может управлять сервоприводами, а также регулировать скорость вращения вентилятора

Монтаж необходимо начинать с выбора места для термостата. Термостат необходимо устанавливать на высоте около 1,5 метра над полом. Избегайте мест падения прямых солнечных лучей и других источников света (к примеру, телевизоров). Не устанавливайте термостат за шторами и в кожухи.

Установки декоративной решетки и обрамления

Завершающим элементом внутрипольного конвектора является элегантная решетка. Деревянные решетки изготавливаются исключительно из натуральной древесины. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение и лакирование. Алюминиевые решетки более износостойкие, так как состоят из алюминия и проходят процес аннодирования. Все решетки прочные и деревянные и алюминиевые, выдерживают нагрузку от 40 кг. на одну планку. Единственный момент, что деревянная более подвержена внешнему износу.

Все производители дополнительно предлагают вариант конвектора с декоративной рамкой, обрамление, для того чтобы закрыть стыки между напольным покрытием и самим конвектором в полу. Преимущетсва использования декоративной рамки в конвекторе, это закрытие стыков, часто плиточники не совсем идеально подводят плитку к конвектору, остаются зазоры и щели. Тогда и помогает обрамление. Оно существует двух видов, U образное и F образное. U образное менее заметное, так как не ложится на напольное покрытие, а F образное ложится сверху, имеет ширину 1-2 мм, тем самым полностью скрывает стык между конвектором и полом. Но в таком случае решетка немного выше пола, тоесть образуется небольшой подьем. Если же без рамки, то пол, конвектор и решетка на одном уровне.

Установка и монтаж встраиваемых конвекторов в частном доме под ключ

Во все времена человек стремился жить в теплом и уютном жилище. Поначалу отопление дома осуществлялось открытым пламенем. Потом появились котлы, центральное отопление.

Для России вопрос обогрева является одним из наиболее важных при проектировании и строительстве частных или общественных зданий. Причина — холодный, неустойчивый климат, достаточно суровые зимы в большинстве регионов.

Важно подчеркнуть, что времена, когда отопление частного дома обустраивалось только с использованием стандартных чугунных батарей, ушли в прошлое. Промышленность предлагает самые разные варианты отопительного оборудования, в том числе, внутрипольные конвекторы. Они появились относительно недавно, но уже успели завоевать популярность у потребителей.

Принцип работы встраиваемого конвектора

Отопление с помощью водяных страиваемых конвекторов позволит прогревать здание за минимальное время. Не менее важно и то, что монтаж радиаторов производится в специальных нишах под полом. Размещение конвекторов необходимо планировать еще на стадии разработки проекта здания. Обязательно предусматриваются и каналы для транспортировки теплоносителя.

Внутрипольные радиаторы можно использовать, как в качестве самостоятельных источников отопления, так и в комплексе с централизованной системой или котлом: электрическим или газовым.

Работа конвекторов основана на простейших законах физики. Горячий воздух всегда поднимается вверх, холодный опускается вниз и соприкасается с нагревательными элементами. Циркуляция воздуха происходит в непрерывном режиме, а в помещении, в том числе, достаточно большом, всегда тепло.

Преимущества внутрипольных конвекторов перед радиаторами

В некоторых ситуациях установка внутрипольного оборудования более предпочтительна по следующим причинам:

• Традиционные радиаторы располагаются вдоль стен. Соответственно, чем ближе к окну или стене, тем теплее. Посреди помещения может быть достаточно прохладно.
• Установка большого количества радиаторов требует увеличения мощности котла. Отопительная система становится очень дорогой. Повышается расход газа или электричества.
• Монтаж внутрипольных конвекторов можно выполнить в любом месте помещения, например, там, где минимальная проходимость, нет мебели. В этом случае ничего не будет мешать теплому воздуху подниматься от пола вверх. Это актуально для больших магазинов, промышленных цехов, складских помещений.

Внутрипольные конвекторы в обязательном порядке оснащаются регуляторами мощности. Температуру воздуха и теплоносителя можно корректировать с учетом внешних условий, предпочтений собственника помещения, требований условий эксплуатации, например, в библиотеках, оранжереях, инкубаторах.

Встраиваемые конвекторы в частном доме

Разновидности внутрипольных конвекторов

Промышленность предлагает потребителям для отопления частного дома самые разные модели и модификации. Но при всем разнообразии выбора есть некоторые общие для всех характеристики, в частности, циркуляция воздуха. Она может быть принудительной или естественной:

• В первом случае в систему встраивается вентилятор, перемешивающий воздушные массы и способствующий равномерному прогреву.
• Во втором случае воздух, подчиняясь законам физики, поднимается вверх, там остывает и опускается вниз к конвектору.

Если вы не уверены в том, какая система подойдет именно для вас, остановите внимание на варианте, оснащенном вентилятором. Его важное преимущество — быстрый прогрев воздуха, а значит и помещения.

Дополнительная функция вентилятора — охлаждение нагревательных элементов и увеличение срока эксплуатации внутрипольного конвектора.

Остались вопросы?

Задайте вопрос инженеру
отопительных систем по телефону:

+7 (3452) 979-414

или приезжайте в офис:
Тюмень, Московский тракт 120 к3 ст2

j203c

% PDF-1.5 % 1 0 объект > / OCGs [7 0 R 48 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток Adobe Illustrator CS52011-05-09T15: 55: 24 + 01: 002011-10-11T16: 48: 44 + 01: 002011-10-11T16: 48: 44 + 01: 00

256180JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDAAaaaaaaaaaaaaaaaaaaaaaaaaaaa AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAtAEAAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A6r + YureZdK823Ooafrhs NLttMtJryD0pp4oxBdTyTyTBbe4ji9W1LiM1DO6KOgGKsT0DVfzJvNRitLnzOkiOJr / U4zHcxt9X S0hjiVWNuoiYSQPIURhyqTvvVVZoOqefbl4bq7852dvbR2s66ZHdTPbMXIiMTyLLCnqhFgYlnDU5 f5W6rK / LWo + Z72yvorvzXa6o2oXCWumi1mSX6vJ / fxRSS20EJ9T6vG4kYjdh0FcVSDVNS89PZSvb / mJpY / R0Bimma8tUCaiGdgJituRxVUc8CPiCdOtVURqmrefby1kSw80C5027bUrfTrq05Cdlt7yS FbiaSGxmCRQgiB3FATxkVwMVRelal5wmuLaCDzxprQolu / FbmCcyIjLDIRygDBeQcNVmLNxoyUIZ Vknk / wDMHRLPyrpv + JPNemalqs9wbT63azxSLNM8wWNFEQX4lWVOdFoo3O2 + KskHnnyg1s9zFq1t PDGsbyPBIsvFJZvq6OeHKimX4a / PFVGL8xPIshK / p2ySQNwMUk6RuCZGiX4HIajMhoabjfpiqrpX nvybqzW6afrFrPNcrC8VuJVE1LmL1oeURo6l4xyAYA0xVrUdMgvtU1FTBBNdLYQC0eeNJAkjPc0P xq3cCu2KsEbyr + aGnn1pn8t3VjaesZpp7HjJLFTmsjiFFCshWlEFOPXk24VSaPzDrraaYwfLP6Ve X04nk0y9ggCj1Sxf1EBB4xHbkKHjU / Fir1nSbOytdZvBaQwwpJaWjN6CKiMS9x8VFxVOcVdiqW63 e39lbm6hezitIUZ7qe9laFI1XfkWCsoAHUk4qx4 + fIQzqdZ8uhoiRKDqIqpABIb4dtiDiqr / AIyf nKn6U0DnAzJOv1 / dGVGkYOOPwkRxsxr2BPbFVNvPUayGJtY8uiQCRih2EBgIK + qacf8AddDy8O + K qqecJXhaZNS0FoV + 1KL8lRuV3bjT7SkfRiqKt9a1q5nFvbTaRPOUMghjupHfgDxLcQhPEE0riqL9 Tzf / AL40 / wD5Gz / 9U8Vd6nm // fGn / wDI2f8A6p4q71PN / wDvjT / + Rs // AFTxV3qeb / 8AfGn / API2 f / qnirvU83 / 740 // AJGz / wDVPFXep5v / AN8af / yNn / 6p4q71PN / ++ NP / AORs / wD1TxV3qeb / APfG n / 8AI2f / AKp4q71PN / 8AvjT / APkbP / 1TxVIddg8la687ajZ6s4urdrO7jistXhSaFldQsqRRIr8P VfiW + zXbFWntvIjao2p / o3UluGieDimn6qsQWRPScrEsIjVjH8PILWmKoO / 0D8tb5Ejn0nUvRWMR ejHY6tFGyLwKhkjiUHi8SOP8pQ3XFVWDTPItvp / 1G3tdZhj + utqZmS11gTm8dSskxm9L1OT8jy33 qcVQZ8o / lSbaa2 / QV / 6U0kkzKdP1Y0klMbclrFsVMK8P5d6dTVVGW + k / l / bWFnp9pp + rW1rYGf0E htNZjPC6mM80TusYZ43l + IoxI + jFUMvlj8sRBLDJpGpzpOpSczWOryM9TGQXdoizMvoRhWJqAoA6 Yqpjyj + VqrwTSdVjjNz9caJLTWVRpeaSKWQRhWVGiQqpFBTbFUdY6X + X1laXdrDpmptFfGBr0y2G rSvMbV + cPqO8LM3DZdz9kBegxVK7vyL + UV1M80uhaiJJJPWcpY6ulXqTWixD2HsAKdMVTHy7o35d eXbsXekaXqdvOqRxBjY6s4CQxeig4vEw2TbFU3uNZ02W9e7hm1m1kkjSJ1i0q7KkRs7Kf3tnIa / v D3xVD3l9pl9ayWt5c6zcW0opLDJo8zIwrXcGwxVLhpPk0VpDqQ5VqRoklTy5k7 / o / wD4tb78VZN5 ee0lurmaGa / lcxQxEXtm9oqpEZCoj5W9sG / vDXr26YqnmKuxVK / NWoQad5a1S + niguIbe1leS3up VggkAQ / u5JXV1RX + ySVIxV4c / wCaH5Rih2h5N0p2cyyTQJcaUZlcRRhXpzCEMjujEPyUr9kg8gqi IPzk / LGW6khj8p2MLTq63E8lzpKoXljYsjPHLJyD82Wo / mNab4qtj / Nj8tJbsyXfkuwTUxLcRzj1 9Kdoo0ICvJIzoq + p6gBUEnlVRy2qqr2v5gflVqFok115Q02KP0Z5Lb1JdOeJrlBIBasysVq4ldv2 gA1SKnFVvlj80vIul + pc6L5KtdP1ZVjivLPT7zTBIWc8aDhInMJJRKsoarUA + I4qnqf85FaX + hl1 SXRZoYpUWWCOS8sULJI3FGblKvDnxfhXc8G6bVVVB / zkLozX72a6WweK2 + szM19YLxb6sLj06etX qRHy + zy70xVT0 / 8A5yL0a9i9T9EyW3L0xBFcXllHLI01u9zCAhl + h2FQBedKlgB3oqpS / wDOSWjo omTRZ57Llwa8ivLExCixGT4mmUfA06qakblf5hirU / 8AzknpFrdPBc6JOEiERluI7yxMYM6O8ahp JYhUiNtjQ7dOlVW7f / nJLRbj6z6el8Vt4mmDvqFhRkRgpoEldgSOm1K9SBuFVV / + ciNNF3bWa6I7 XdykZjtxqOl8zJNQxIB9Y35o6sD7 + OKpt5O / Oiz80eYrfRLXSZIJZYhNNK93ZSemhjMivwhmkdlI 4gED9oHpvir0fFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqkXnqKWbydrEUVq19JJa yKtkjzRtNVaemHtwZQW6fDirwm3t7qBknHlLUGn + r3snpC + 8yOeKW0hi4vJEq83 + JBspBHJa8lxV Qdb7TbtUk8lXkMk0cay3BvfMl1G8V5FxUgJCxRlWd14OA6vWgBocVZlouoeRm0iKa88veYXvTMl9 cxx22szotxEWVgk06x81Qcqp03IC12xVRS1 / KqOLgNC82qqPG0behrwZTGrIqxyV5oPiIIBFTSvQ UVVRH + WEVzB / uI81s95FI6Bhrcg4uvokNWRuLEP16jYkj4cVVks / y1EFzBHo / muk3xXK8dcDV58A wkZ / i5F6ngxqKk7VxVTm038roUgjfRvNLpbu7oiJrchiMqxNIjNGzErsr0LEVrTFVH9C / lLZyPZ / oTzOxtl + rNZldadRCUNsHRC5Vo1WoVo / s9qbYqrzaF + V0WqE / ozzYXs1lpIn6faPkHVOUcgfmxPM 04GnHkW7Yqn3lryP5A1yyu5LWz1u1hNLOWO + uNVsmZY / TZXSOWSM9Yx8YFSeVe + KpjL + TPkKWCOF 4L0rG0jh / wBI3 / qh2lRXVn9fkVPpKeJNAenU4qiB + VPkwTRzrDdrPHbNZ + sL + 95tCzSPxkJmPPi0 78S1StaDYCiqEh / JXyLDG8caagqPI822p34IkkYuzAiYGrFjy / m6mpxVlmh6JYaJpkWm2AkFrAXM YmlluJPjcuayzM8jbttVum2KpP5ml / MlNVtR5Zt9Im0or / pp1GS5jn5 / HtH6SunH7G5r327hVCRy / m6sE3qQ6G81aW / FrpFoHm + JwS / WMQ7A / aLdqYqpNL + dBgZlt / LwnqgSMyXhSg5c2ZwoO / w0ULtv ucVZlb / WPq8X1jj9Y4L63p14c6fFxrvSvTFVTFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUs8z / U / 8 O6kL2 + m0y0 + rSevqFs5jnhTiayROAxDr + zQVr0xV5hFefl7dXF3FD + aWoTTXoljiih2NSYTK1Q0Q Raj0 / TNCa7Hf4SMVUtU1j8s9VlQx / mtqFgjhqR2uppCKhyxaroxWh368eO1KYqrC + / L06W7v + Zuq SQzFYxdjUOLqbeMNIaogC81kXk1O4pvTFWXaf + cP5XXbwW9r5ktHkmk9CBHdld3DmIU9QAtVl2bo etaYqqx / m7 + Wckixx + ZLJ3c0QLJXlWv2adR8J3xVofm9 + WTRTSr5jsmS3obji / IxhpUhDOAKqvqT KvI7b / PFV8 / 5r / lzbib6xr9rAbeVredZWaMpKrMvBgwBBb02KV + 0vxLVd8VXJ + afkCXT31C21iO6 s43Mby2qS3FHVeZWkKO1eO9KdMVQmqfnR + WWlSW8d / rkcL3SGSAelO1VWRomrwjbiQ6EFW3xVMp / zF8lQa62gy6rENWUKxtQHZuLKXDVVSvHiNzWg74qh5fzX / LeYIYvMVkwkMoQ + qACbdUaUb91WRTT w + RxVTk / OD8roy4bzRp37unKlwjdTSgoTU / LFXf8rd / LOpr5jsgodYy5kogZ1Z0Benh51jYoa / F2 rirL8VeVfmT5Ot9Y82pev5m07RJ1sUiW3mMqXMsSNNKfUMd3a8oOQJKlSDxbfbZVilp + WluZJ3m / MSwu5L0GKzc3V6eMxPBeK / pM + oWVJOpqGG3TFVe9 / LexvpZb2x8 / 2MbPez3ZdLq9KBLissafu9TR Qw4u5ZQOXsBiqjN5E0u00p4bj8yNLgmb1K30lxcIQk0yzI / xal / ecjJ8ZPIggVpWqqYT + Q0lF1N / j3TgLaRIqmW6KQKEeApIP0kF9YrGgDmhDKzU5EnFV8f5RXGtf6RpfnO2uLu1jWyvbi1N / JxlhqI6 mLUwUdUKk8yzcqnoaYqyDQvyVtobYw69qt3qP7uNa215qdopkj5LzKfXJVNU4D5rXvirOPLvlyw8 v2LWNjJcSW7SNKPrU8ty68gBwEkzO / FQoABOKoy / BNuAGZeUkQJVipoZVB3Ug9MVb + ow / wA0v / I6 X / mrFWJeQ1luPrP1i6up6QWzD1bmd6FvU5EcnNK0FcVZDrNqkekX0kckyOlvKyOs8wIIQkEENiqV + TYTNZXZnnuZilyVVpLidyF9GM0BZztUnFWQWBY2NsWJZjEhLMSSTxG5J64qr4q7FXYqx / 8AMFIn 8k6yskt3AhtXrNp6l7pCBUNEoKksDvQEh4xV8 / waZp1zCkNt5h2FmEKWxlfTdbX12aXmsqc79OLB k + I8gO2w + HFUb5TvJ / LE1wbHX7u5FxbFz6ui6jcKZDD66kG4u5Y / UVD8UalWPDj1xVkD + f8AzHby yrLrzyB4lMDR + V7kRJNWOdmdfWaR29LmjqKcGG5BpVVfcfmF5imvOFpry2sLTNDFJc + WrqLgXLGM M01wleHp8eQUDlx5AVxVNNK87a1qKvPb3lwbeL69O3Ly7dRskYRWt4VdmKPKjBqhKlyQKA4qhoPN nmibU3mW6u4Ldo3jghl8p3qGM8Gb + / L0A9VVYq3gvucVbv8AzT52F3LaR6jMj2pZJ5D5UvZIrhrU yPK8cgm4FJOHwgGpr8JqcVQ1r5z83PqtratfXSLJIQC / lS7hIgZl5ESPKqqAaVfjSpBI7Yq3H5y8 4RiO + uNQv5o5IWgeL / Cd0CJlDsrpR / UVf30dQ9Q3E8afFRVFDzJ559D61danPcW7R8go8qXiS + oT JHASjTM54TKshVVrxHaoJVUtR82ebTfyrY6jei1uOMtlHH5UuZQiTxq6KJjIqEV + JuYB6g07KrW8 4edz68 / 6TnMEbJEY / wDCV + WNRyb4fV5hdqElaCuKooeaPOzwyakl5dPpn1wxzWh8sXEd1FC3HivF 5w7rRq81jb4q1HHoq9L8tQ65FpMS61fx6leGjfWorZrPkhUU5Qs8vF + vLf6BirAvzM13QdP8yrFq I8sPNLYBYBrbslyGPrrxJ9ORDA / MJuVpydt9gVWJ6l518uwafbiaw8kiW2kF5FaNdysIgyRzQXCc bPlyf1mYfCOq0J3oqqQebbOLRZLmDT / JlzZ2VpCuuCCS64KZSUiYJHaTsIGLlvjXYNuerFVQ1Hzj 5Ssr2eGzsvIvoRN6ds8t06s1vRGgqq2jKP3bA / CSvYdDiqLvPM + huY7O20vyY82qmJrlJbiUxzNI fWgo62fF2Kys4Umqk + 4qqmOl / mTNp9u / 6LPlKK0uEbUQLe9uYQ / JCZmYC1NWVoZW59SqbqtCQqr6 d + dF5ItvPf6j5XhtJp1jLw39zITGCPXKVt1Bkj5pRP2q7lRvir07R9f0XWoJp9Ivob + G3la3nkt3 EipMgDNGxXowDCoxVEX39yv / ABlh / wCTq4qr4q84tfLmkpIw8yxTwra / U4raZWuI42maUqqq8VFf k / AfTTucVRd5 + Vvkqz0prm0trmJrCKW4tB9cvOKvwVvijaWjCsSkq4IrXapOKp15I / 3hvf8AmKP / ACYixVO9P / 3gtv8AjEn / ABEYqr4q7FXYqgNe0Wy1zRb3R74E2l / C8E3E0YK4pVT2I6jFXlsP / OPP lCIRC0mvR9WDRrcJb6RzYq9eRMlt9tWWgbiD + vFV8f5AeXwpimnvri3KcBDJbaNxUqrLG4AtwOUf qPxqCBXFV9h + QmgWLvJb3GorIUdIGEOkJ6JlZPUkiVLdFDyRp6bmm6GnYUVUf + hd / J / B1WO6Qt6X Fxa6MxBjQo327dx + 8J5Nt1 + zQbYqmvl78pT5et57fSNb1mygnoxitl0qFVk + GsgWOBVLFV4 / EDsf GhxVN5vJ + vSQSxL5n1 + NpZfV9RW02qj / Ah3tYjRfl + rbFVCbyJrk2mvYv5q8xgyGrXMc1hHMFK8W VXSMFdtwRuDvXFWZRzzpGqG2mcqACzGKpoOp + PFV / wBZm / 5ZJfvi / wCa8Vd9Zm / 5ZJfvi / 5rxVTF + 37z / RpQIjSQkxAD4Q3Uv4HFWHv + d / 5ZIZA2t2w9JzG / 72LZl / 2f3Hviqb + XfzC8r + ZJ7iDQrpdQ mtADcRwvEWQMSASC47jFWQwyrLCkq1CyKGUHrRhXFXjv5peTfN2sec5rzTbKaaxXTFijKM5jlleR oWUqt9aKrxrN6tTH0TZuVMVYfafl9 + ZkMGly3GkahctZzSyS2huAaqvpCjGTVmBEi1oKkLxpw + Ik qqdv + Wv5rW0h2yCxvjdSvJHPZvMeAjZAokUDWSvNvWYbtsFqOJHxBUSv5c / mBHe20cOmalHbTC2h umNxzQwlA8wkP6V9QOs0snxLuoFF9yrKh + RvmGZpy3mD0ILiARJGW1KWaHkAxVXN / wAFVZETZVFV + GoG5VV9U / JLzDcmW5h2 + D668TW68o79IjDOHFwjql9xq3qHiyqKeFaMFV + j / k35y0e + S + sfNUBu QzmQXNpeXMbBgqhik9 / JV1VKAk / tGlNyVXonluw8y2cU6a5qcGpsz8raSC1 + qFFJJ4uBJKrkVADA L06YqjNVuIrezEspIRZoASAWO8yAbKCepxVKfNHmC8g0G7l0OGa51UKotIVtyxLFgCeM720ZCqST WRfbfbFUm0i + 84TaPG2uSLqF20unSmytdPe1mgAuVaZpna5uIZOKrU + m37J48tsVZbrTBtCv2FaG 2mIqCD / dnsd8VSvyR / vDe / 8AMUf + TEWKp3p / + 8Ft / wAYk ​​/ 4iMVV8VdirsVdiqhY / 3Lf8ZZv + TrYq r4q7FXYq7FXYq7FXYq7FXYqxzWfMPl6yTWLPUdQgtZBF6syyuE9OGWIRrI5IIRGZGAY7VBxV8z2 / 5MXN3C97Y6p9a0u0LXVpqtvDBNayBXYy8ZFkPP0mb4 / UAUdN6HAr0f8AIDyroXl7WNYurLzDa61L dQRrNbWZEskH7xn / AHgiMlPiYr9GFXtmmkNp1qRWhhjIqCD9kdjirB / PPlTz7qvmBbzQtXksbAW1 vbiCO6lgHMyzi6lMao6lhBKvpH + cCuy4qx + z8i / nTAlrC / mGOWNXjkupTd3fquFuXmMYLiRVXhwS o3O4Pw4qqp5C / NiG8t7mLXnlVLUwyW1zqF00ZkpDKpPpqlSJxKnP7XpUBqeqqAP5b / nWNJgEfmt0 1OGe7kFb6d4ykoUQpK7Qn1QvOToiUAXjQ9FUfpX5ZfmNNeXMWs + bL + 302WFYo3sb6c3CvCAsciGU MB6i1MgNTypvirLh5Aufrj3R80a16jsD6YuV9IKoUKojKFNghqaVbkSamhxVkGi6Y2l6XBYPeXGo NACDeXjiSeSrFqu4CgkVp06YqjcVSzzF / wAcwf8AMRaf9RMeKqOKq + l / 72XP / GOL / iUmKquuf8cX UP8AmGm / 5NnFUq8kf7w3v / MUf + TEWKp3p / 8AvBbf8Yk / 4iMVV8VdirsVdiqhY / 3Lf8ZZv + TrYqr4 q7FXYq7FXYq7FWNeY7e31S3trs6ddXUukXf1myEEwSs8Ehh4EU6cxux4vtt8VOmKpV5V8vm3ufrk trrcdxbvySK51S8niaokFTHcXckbqQRsR1I225Yqza1uEubaG4QUSZFkUEqdmFRupZT17EjFXl35 gearrS / Ml3bQrYkxpZzJ9aS2d / 37NbsD6t1bMVOwUFQvLo5PwYqqedvMs2j + XdF1exGnRvfFFaSe O0a3dJo1kbj693p0W5FRxuG9q / aCqA8vfmfpkkcOnT6RBd + ZpRMJbTT5NHiaR0AeMRwfXrp / iRqD 42rxLUApir1fTABptoAvECGOi7bfANttsVebfm3 + XWneddTtre68y2 + mS20EbRWEgVpFjd5EnlCi aFiJwVjqwIXiabnFWM3X5JyXVrCjeebQXRDW6Ti1jCNEu0UaxLcqhaMsfibkWrviqKu / yitZleGL zdp9vqNxIZLyRYADJNyDkiNLqML8FsgoP5CTWrVVb1v8n9I1rWJ9XHnGB5nj + rT8xHIBcOAsspKy qPUaAvHxI2BqNxiq6f8AKSCYadDN5ytpNLs7FLJbN41pWC0dEZZFnViiXExn4NU0opagGKoGy / JG 2so7VX87Ww1S3jmtIrlY1j / 0e4jlESCH6wQGWW5MikePEbUxVntv5B / LG2WJJWheUhWPqXsrc2Am XlSSVi1TdS9SevtiqceV / JPlDRrqTV9ChpLfQRRG6E8k6yQRqPT4l3dSKCvIdfHFUx8xf8cwf8xF p / 1Ex4qo4qk + tavqOjRajqsMttHaWltC0y3Ipycyuq0kaWGNBvvy9sVQtj5g8y + YvKN9qMS29rbt E / oyPHHPFcRcP3jwy215MKfaVSwG / bFU58kf7w3v / MUf + TEWKp3p / wDvBbf8Yk / 4iMVV8VdirsVd iqhY / wBy3 / GWb / k62KtTyXh2iKKFkQMjuxdS32SoFKMv82KqEl4YruKzkv7VLycM0Fsy0kcKKsUQ y8moOtMVRHC // wB / Rf8AIpv + qmKu4X / + / ov + RTf9VMVUbaeW6j9W2vLaeOtOcaF1qO1VlOKq3C // AN / Rf8im / wCqmKoeys9Ut4WjkvIpmaWaQOYCtFllaRUoJP2A3Gvem + Kqzx6iVIWeJWING9FjQ + NP UxVbo6Sx6RYpNJ60qW8SyTUC82CAFuI2FTvQYqxjzB5d0fVNTuvrs88ZnkiglWG7lt6RpbSSCgjl j4sxrVgAxApWnRVqLyX5fNtb6ULm8e1jLzpJ + kLr1xITEu1wJzNT4tl50327YqjdN8t6LpCzm3uJ 3MqVZru7kuioVQtUNxM / Hb7VOvVsVT / T / wDeC2 / 4xJ / xEYq8q / NL8pfM3nDzfFqFtc2MWkR2Mduy zwwTT + qk7SMq + tbTUUhgft9RSm9cVVp / + cdfKsrTKuoXMVrLK8q2cdrpYij50 + FFNmaD4Fr4lQTv iqWXf / OKvki6oJdRvYxVi31eOyh58iTVglvx5DkQOKgAUoK1JVTO1 / 5x28rWwYRX8 / xJJGGNrpgZ RKvB + PC0VPiX7RKkmg3A5BlVJP8AnG / yrxiE2oTzCNQpVrLSQpA7bWYYDr + 14eGKoi + / 5x + 0C61B dQOq3K3q + mzXLWulySs8aKnqGR7QtzJTlWux6dqKrIf + cePLSPberql1cW9rIJI7WW20sxUDlytB ZileR3FOpPfFXoXljy / beXtCtNGtpZJoLNSkckojViCxanGJY41ArQBVAAxVb5pkMWjPIEMhSe1b gv2jS5jNBXv4Yql1rqkcrMkwWGRQp + 1yU8ugD0VSe + 2Kpppqq13chgCDHFUH / WkxVV1ziuh6h0AF tN7D + 7OKpX5I / wB4b3 / mKP8AyYixVO9P / wB4Lb / jEn / ERiqvirsVdirsVULH + 5b / AIyzf8nWxVTu IL9r + CaCSJLdIpUlV0Z3Lu0ZQrRkAACNyr7Yqld / od9P5h03VVjsHls1lT63JbE3EayChWJ / Uqob viqYrHrfqz8ri2ERA + rUhkLA0 + Ln + 9APxdKYqlN8PzFCVs30nkTw4OlwaB9vV5cx / dfa9Onx9OS4 qlmhad5 + 0q2Fta6XoNlaNK0htrVp4lX1mLO / wpQvHTf4f3nLqnh5lWT2K + YDGxvpbRZOXwLBHIy8 aDqWdd617YqieF // AL + i / wCRTf8AVTFVkj3kIV3kjdS6IVEbKfjYL1Lt0r4Yqv0 // eC2 / wCMSf8A ERiqWXDzjUXCISPrS0I5 / wDLG9eh + WKohGnN9DyQj92 / Xn / PDXqcVVZXuArcY2J4tSnPr26HFVbT / wDeC2 / 4xJ / xEYq8n / Njy1511DzRLdaFptzPBJpSW / 120dEYSrPI3puG1Cx5r6cj / sVUsGU8gKKs Esvyz / NmC2mlWzu / rlsySWySzyn1Sq1 / vF1j4WUsarx4EgbkdFVt3 + Xn5pSabdLBp + rvfq0D2X1i 8ZSGKl5k5DVZI / RdoytPtqGHU74qjYfIn5sXDpb3FhdpFAwljuXZvWJCrbhRImt86BGYsvqAfaPx EgFVmVr + SGrpf2WoyeYnaa3mDvB / pyQmFfS9KMRi + IDx + mwruh5boeyqXJ + QXmswCCXzREUjZmic JqfM8wK8mGoqaVWgBJA6jcnFVWT8hvMqy30Vt5mVLC8EsfpyjU5HWF5VkSE11ChAVaFhQ / OpxV6X 5M8oWHlbRotPtXkkfhELmV5biVWkjjWMmNbiW4aJPh + GMPRRiqP1y3nuNOKQIZJVlgkEYIBIimSR gCxUV4qepxVL6ahQr + i56GtRytqb9f8Ad2Kpff8Al / Vb + BorWfUNAPOJ / WsWtPUYRiTkhWQzRhT6 gP2eoxVDXPlHXWls5pNU1HVRbzwPJbX36OSJo0nWR2Jt4Y35hB8IDBT3xVlluEtkKW2nNChPIrGI UBPStA48MVV7ON4rSCNxR0jVWHuFAOKquKuxV2KuxVQsf7lv + Ms3 / J1sVV8VdirsVdirsVdirsVS nzPqF7Y6dHNZ6dNqcpnhBt7cqHChwzOeRA4qF37 + FTtiqSXdtonmOfTPLms2c63FlDBrMaCcQ8ZI HMKB0jlSZqMSd04e9cVTW5QnUZCOdBcKx4x8gALUr19J + 7jv / GqqsrcbuNyJSqowJ9FuvKM9ol68 D / ZiqpJIjAgeqCVKj9y3U / OE4qitNIbTrUitDDGRUEH7I7HFUj8wa / 5wsdV + q6T5YOrWJtvVGofX YbdRPWQeg0bhn / ZQ8xUfF7bqoOXzZ54CIIfJczzmFJJA19apGsjOA8XP4iSqEtULQkUqOuKp15c1 PW9QtXl1bSG0eZSgSFp47jkGjV2IaMCnF2KbjtXpiqbYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYqoWP9y3 / GWb / k62Kq + KsM / NLzJqmgaEt7ppj9cNSktOh30BrW4sR9knrKPpxVjrfmDfv5a1G5 jaIalo7 + ndXQmY2zP6bPvF9bHpADqJrhPGvHFULq / wCYurWFjoVwtxbM + pK7zFpCI5RFDDI5t / Uv oNjzanB5acgWNB8SqCs / zO8wS + ZZdHLwPAlw1uzBwJkPpO6q1NRMpd + BIP1Wvwn4O4VTDRPOXm / U fNWq6PHdWYTR25XJ9OWSQohKyKFjv5ZI2LU4maBQB1BxV65irsVW + lH6nq8B6tOPOg5ca1pXwxVi eteXPL + o6zLPf6bDdTvNDE8sgQs0cUDTxqayLsko5LUbHcd6KplZaDosMIhhsxFEpHFFagHIgnpK 382KoLXPLfl ++ igtb7To7u2aQu8E3F0JjRnWqvLTZgDiqf6TFHDpVnFGvGOOCNEUdAqoABiryH86 / Meuafqeo21rqNzYWo0qykVraZ4G5S6kIJXRkLMrBHA5JGx6ddkdVh8fnHz7cWjPJreqRXEqXDiU G4WgtYmkUBG0eKP95zUNQV2XjuSuKpXb / mJ + YZ0q19TWdV9YyyXDtxuVdofhVVEn6JlQhSrBvhpX ua0UKjL7zt + YkZtph2PVuEsUcYSM3UfqSqpgqEGkytFK80fIozn4j04nCqMufOH5jv6tumr6gblp rSziRDJGGUpLWdXbS / 22hQMyh0q / UfCcVde + fvO + pjlYa1qVm7CRLaJkMXqBreSaGQLLplX5rG3K j / D8JXkTiqNgvfzN8ySXd9ofmmTTraGQx + hqV59ReP1l9QfuJtM5cA0yKrc2O1K71xVN7ux / NiSC ZY / MVuk1 + xqv6ahQ2 / K4cD6sRYNyiMPE1b4x236qp95Yj / MnStUZG1mx8wWVw6q0d9qS + tCFkEcn prBZLzYMGXdxvQUBBqq9Ch8w6BNAJ4dTtJIGVXWVJ42Qq9eDBg1KNQ0PfFV / 6c0Tkq / pC25Py4D1 o6ngpZqb / sqpJ9hirm1vRkAL39soIBBMyDZhUHr3xVb / AIh0D1RD + k7T1iiyCP14 + XB2ZFanKtGa NgD4g + GKo2OSORA8bB0NQGUgjY0O498VXYq7FXYq7FVCx / uW / wCMs3 / J1sVV8VeffnPDJN5eiWOS eN + RKtbPJHJ9pOjRRzP / AMIcVeeafpzL5f8ANSJc6i8j3zG3llmuluEYxuWFqTAJFAeoUxRTV2PX bFUHrdpdNY + XIkudRRktmMvoy3YZ2NqoJuJEtJXLbCgk9P8A1cVQthps / wDjuadrvVPQ + tPwtfXv DYGP0pC3JfqogCg8eI + s8Tv8e1CFZd5PtJE87 + bnlkupLerm3juJp3t0Jkb / AHnSWOCJen + 65pcK vbMVdirsVY5d38C6 + bEXQF48n1hLVeZkMKW3pvIEUE8Q8iAnxp7YqmcU7KPiMp3X / dUx6EV / Y9ji qGvHmd4OBm + FmqfTn2rGwB + x4nFUx00htOtSK0MMZFQQfsjscVeQfnh520PSr9tIaytv0rcW0TS3 tyNOnjkt + cjC3ltrueBnUtHs37PLY7kFV5ovmDQrnR4bU6Zosc1kJrqdIbLROM1XhV09NrqX0Ska VYkivHruuBVA + Y / Lw4vcRaLdvBG9tZW9xZaJ9Vt0M3risUV2kjPu67HjydjXviqofMVzETJdR + Xb E2Fol1pK3enaYonFRJbrCYr2V12kco6EhTUbNiqvY65LqYFrZWHlJoL64t3aQ2dgY4Iw0sSxSQCf nIyxjmp47AU27FVH / FE1rqn1a / 0vQIZ0hMHC407TIWhM1txiFBfSt9kKvEgVQUqBgVdZ + ZtMRo57 vRvLzqJGt2sksNHt3QSws6oZ5b11RXBJU8Cp3XqeOKoS613TY9Jnvjomg3NrLwtoLiDSdMBgnlkc RLK0d + / EskLDkvwqGDFqgDFUbD5tWyltdSNrolrf / Vxcx6g2naSsl3ObkxPLBOt8ih + LOrElh8DN + 0MVROo6zosyR2smk6THevPLLaQpY6IsKxVMQjkja5mmcidGMvAqKj7QVScKo / RE1HVn1PTtE0LR ru80pGiN5Z6ZpUhijmkEJ9NEvGZeS + u5RxVhtsftKolfI3muCERyfl / Yzw2Uk5M0Gl6ZW4iEYSIi Oa9aUESK7U3LBhQKQMVZL5U / LfVb / WJbPzH5d0m20SyYqifoeziWaKsnEW8sd1cyR1dzJuAVqe7V Cr2LT9PsdOsobGwt47Wzt1CQW8KhI0UdlVaADFURirsVdirsVULH + 5b / AIyzf8nWxVXxVA6voeka zbfVdUtY7u3rX0pRVa4qgE8i + UEt7u2XS4RbX7c76Gh5TtTjWVa0f4dvi7YqpT / l15HnFqJ9FtpR ZIYrMOvIRRleJSOp + EFdqDFW4 / y + 8lx3j3sekW63jy + u9wARIZQrJ6hateXF2FetDiqKsvKPluxv ru / s9Pit72 / PK + uY6rJOak / vWBq / U / axVN8VdirsVeTfmHp8snmye5hmnhZoI7eQx2mq3KenLFKr MHsp4IUfenNlLR7En4lBVV7XSvO / lbTH9LUbeYySwpLJPZ32psJAeC8YzqM0sa8AhO5AIZ22NVVT uCD8wLhopGm0uS1kRC6fo9kcq0Y9QfHeNx5PuOS7DYgnfFWX6aSdOtSQVJhjqDSo + EeGKpLrnkHy zreoS39 / BI11PBHbSyRyyRExwSmaKhjZSpRySCph5CiqWr + UPk1JPVjOpK4QxgnVNQeispQ09Sd6 fCxAPbqKHfFV0X5SeTYrWe2iW + VLhCjudQvZHWoIJRpJXKHft4DFVH / lTXkgwyQst + 0cr + pJ / uRv QzPRhyZllDE8X47noqjtiqN078sPKGn62Nbt4bn9ICRpg0l7dyRhmDLT0nlaPiBI1F40GKskTT7C MlktokJRYyVRQeCfZXYfZWuwxVU9CClPTWlKUoOhxVywQKpVY1CnqAAAcVbMURNSikjYGg + eKtC3 t1NViQGlKhR0rXFW1ijQkqiqT1IAHev8cVXYq7FXYq7FXYq7FVO4uLe2gkuLmVIbeFS8s0jBERVF SzMaAADucVSJvNmg2KzLLq2mIsc3F2lvY4yr3B9WJGBB4s6uCoruNxiqY2GqfpC3FzYPaXdsxKrP BceqhKmjAMiEVB2OKonnf / 75i / 5Gt / 1TxV3O / wD98xf8jW / 6p4q7nf8A ++ Yv + Rrf9U8Vdzv / APfM X / I1v + qeKu53 / wDvmL / ka3 / VPFXc7 / 8A3zF / yNb / AKp4q7nf / wC + Yv8Aka3 / AFTxV3O // wB8xf8A I1v + qeKsT1nRfPV35ljlsrsWWjOYnufRvAr8owwZfSezkqH + GpEw6CgHxclWPeX / ACZ588uXd / LZ afp9 + LuQyvLNqh2SWSQSS0mkFnpsQaR45AGqabbb1JVTv / Aq6Vpsc / lzR7PStTi5SvDY3DRq7On7 2JJGgpRmC / EUFaCtMVZjp0cken2scqGOVIY1dC3IqwUAjlvWnjirHfMcmr / ptILLzTaaT60Nu8em zxQySlYLgtdSpzZXYSxskXSidRucVSmPTvO0U1v6n5hW8gBQSRSWVlWQl3elVKh5kZUFKdK9Tiqr ew + bpABD56sbSVoBT / RLaReSCJJJQrSAkF45f2qAvT9nFUHaWPnZYYpp / wAyLSf0ZeNyyWVikThp PUVOrMjel8P2jtv13xVk / lq6uLXTzFrHmG11i6B5 / XI0ithwYkAcEdlpVTQ / PFUyk17Q4pVik1G1 SVmCLG00YYueigE1r7Yq2dc0QTCA6hbeua0i9aPmaEKfhrXZiBirX6e0Pgj / AKRteEih529aOjKw qGBruCDiqo2raUjcXvYFapWhlQHkpow69QeuKtJrOkSP6cd9bu9QvBZUJ5HYCgPXFVq65ojSJEuo WzSSEqiCaMsxALEAV3IAJxVqHXdDmCGHUbaUSf3ZSaNuW1fhod + uKtQ + YNBns / r0OpWstlw9X60k 8bRenQHnzDceNGG9e + KqN55t8q2RtheazY2xvHMdoJrmGP1XXjyWPkw5keotQPEeOKprirsVdiqU + bNQstO8s6ne30CXNpBbyPNbysiRyKF + y7yfCqnuT0xV4ofzK / J + aW4W78naXI1xIZpC02kzGYrC 5VqM9TJ6o9LiwFOXKtK4qmvl389vKVjpkMek + WV07RxJGsi2l3pSpC1wzfE0EU / NfhRmb4dgDXbf FU0i / wCcgtJl + qGPSmeK45tJOL6xMcccZ5SNUS1cxRfvJAoPHxxVDx / 85IaKtxZx3mjyWcN2kEou pL7TzGIppzbmVSJ6uiOjcuO4pUgDfFWx / wA5HaKk1qt3pEtpDdCN1uJb7TvT9OQgc1K3B5BV + Igb 9NtxiqrP / wA5D6HBZ2t2 + nq0V0SF4alpuxCIxrznStC5VuNaMu / bFUM3 / OSWkiLn + hmrJGZLVTqe lD1ACyA / 707DmhBpWnhiqtcf85C2UEcUr6FKIpQhMn12yYR + qVEfqcJHNGEsTcl5KFdSTvirrD / ​​n IrSb7UIbWDRpfTnk9NLl77TgnwiNpDVZ25GNZlZlSp6 + BxVZH / zkjoUtvC0OltLdSuU + prqGmmWp 4iLiPrHx + oX6LuKfLFUdp35621 / JZx2 + hyvLqBlWygW + 095ZGiTktEWc1WQniGBNOpoKEqoS0 / 5y I06ZIJZ9DntIbgNIjzXlgGESKzSOYvW9UBQv8lO5IGKp35S / Ozyt5hmvI2K2KWjKqytPBOsvMvw4 fV3kYVERNHAPTFWVeXfOHljzIs7aDqUGora8PrDW7cgnqAlKn3CnFXn35raf + WU3mSOTzJrsmk6t cWcFoE9COeI2ouHnBPq288a8mjbkxNAFqdhirCU8lfkIwgK + amKXNql7Cx0 / TqfV2lMQdm / RwCN6 p4kNRh4GKppqnkH8jopzol55nii1C3khEVqy2BkiZYGjaOOEW9KTvIJmj4kGQAgDeqqw + SPyROoG xuvNv1q5k / dPaNFpxrIIDBAzBLMD90sv7qu3Igb7Lirk8i / lALdL2LzxJHaxBWEscemJCPWaVFYA WfBQ7LKNhQ0 + nFW5fJn5DSancXGpeaIL2fSYwNQ9UWStRbuOMvOYoEBaqpBVQDRuvxVxVDP5C / IG 4tZ9FTzY6Xstyz3kzSQNeSF5KtC7SwEsFkjDNUEgrybpXFV83lD / AJx8t45bafzZZmaCMW7zyfo + acBTGq1aaCYc0ETIAqgBTSmwOKpvpGn / AJA6Sim / 1qw1tZEmuoFvorWduK / DNMPSgV3b / Rm5yNV2 4 / EWpXFU806f / nHQXyy6fD5eW + t2S4jaGCASoV + NJE4pUAbNyHt7Yq5rj / nHOyvBaej5dju + aMsK QW5cSU / dmioaN / L3 + / FVB9Q / 5xnteY / 51tBICsipFbEEcgSrqqkfaC7h3xVGQ3f / ADj3BbC6gi0A QzKsfqxW8DEqkiBQ3FC3FZFQb7cuI60xVFeX7D8jtdlTT9CsdFvJrB2ultbe3i5wSfu0eQqFBRjw QGvUr4rsq9BxV2KuxVKPN0Qm8s6lETEBJA6 / v7mSziqRQc7iL95GPdcVeOwaLYTS2 + nag + hLayyw zXAj816jLP6MIa3LRK4jO / NujAMact1xVm + l / l5 + Weq2ksOlajcX9tbyuT9V1m7m9FpI0ieMvHOW oVi + y5NN6YqmNt + U / k + 3tL2ziW9 + rX6xLMj395IVMLs6tHI8rSRsS3xcWFcVb / 5VR5O5yPxvucqR xu36RvqlYmDpU + tUkEfaO574qsi / KHyXFDLEi6gBMoR2Op6gzAKyv8JM54nlGN1p4dMVWwfk95Hg ikiiivkWRxI5GpX4bmDWoYT1U + JG5xVVT8p / JSXUN0kF0s9uYzHJ9fvS37peKBiZiWWldm2NTXri qjL + TvkmUcZP0ky1YlTq2pEEtudvrGKtz / k / 5KnuJZ5BqJed2kkA1TUFUs7cm2WcYqvvfyj8lXjI 00d9 + 75cFTUb + MAOxZlAWYALU7AdBsKDFVaP8r / Kcd + b5PrwuCyPUajfBQ0ZVgeHrceqCu2 + 9epx VCf8qa8i / F + 6v / jQRt / uT1CvAEtwr6 + ykufhG3elcVR + l / lt5W0u / tL + 0W8FxZKVh9W / vJkIbnX1 I5JXSQ / vTQuDTanTFWTrHGhJVQpPWgpXFXnf5h / lPd + a9cTVbXVhpzrax2pQrdkn05XfnW2u7PtJ SjBsVYJ5p8reatJ1VtJSS31ifU7W5mcWrrDOnKqRPHb3upCTjFK7MzKxFCFFOOKsf0nyh5j03VYZ Z4LrUbKN47u7jtr2G04TBA8cID6s0L + mECcvTOyD7W + KszHlvyva6pMkXl / U / RikjmW7XX4ya285 jUgSXYdVkVhIyk0K8f2wFxVka / mdfo7R / wCEJX4I7BhqOklmWIGr0a5Vqb7kjYGuKqjfmNqSc1t / Jrzwq7gyRX + l8HVXYPIlZxUBo / i5cSO4xVWuvzFvbe0lmHltJroXBhigTUdPRXQoHik9WaSIfGQ3 wipHGuKomLzzrVxqNxBZ + Trq5gt1kb62l1pxDARu8NFE5YesVAWtOte2KusvN / myeQh / IF / bw + nz jke506poruFKevVWLBQB4tvSm6q / UPMPmOGaL0vIV1emNPgljuNOARnNGVfUmRgKAb0 / sVUpfOXm klAPy / 1GWTiWI9fTxwJldEUs0wUkogduJIXlTFV155m123mdYfIN9cFpJVLJJp45RRemscpLTAfv P2VJ5AL0xVVu / M3m5GgSHyHd3MTxo8xF5pi + m5XkY + LzjkUegr07jFWWW0acFmNuIJnUGRaLyBO5 UstQd / fFVbFXYq7FUp82X1pYeWdUvLuCC5toLaRpba7dYoJV4n93JI6uqq / Qllp44q8MT81fyiNt Ax8i6X9ct6pFbCXR6RrXkvpymRVKtKzbJuN2IFRVVki / nf5S8s2N5Enlz9FLp5C3GnQyWccgfnwo qRtwcbSMvBjsp6EgYqqR / wDORunPdLZroE7XhLK1sL7TfUVkLBlZTcAgrw + Lw79MVRc // OQ3lu2e CO6tRHLP6BWNb2yYqs6NJVqyqKIvA1BKsGHAtiqyb / nIKxtrpFvNCltrGSOKZbx9Q0ynCblwYgXF KHgaUYk0NBtiqy // AOcjPL9lqF3ZzaeQbRd631gjtKHVTF6bTKVKgsW5U + zTviqIk / Pi0C2r2 + jG 7S + H + hvBqGnkM8cKy3MZ5zJR4Gfi9Kr3rTFVOw / 5yH8u3QZntEtoUnSBrqW / sfQBkjkkRmeOVytR A1Ayg1pt1oqoWP8AzkVpk2mz3d1o5tZYkimjh + v2LrLDI / pPIkvqKgCSjh8dAfGvw4qq3P8AzkPo 0Wpfo + HSZbmdZ5LZ1S8sFPqRTNCUQSTpzYgK9F7MMVRL / nrYRpCs2mCC8mtDex2ct7bKzois0vpy AtEeBjdfjdTVTUAb4ql0H / OSWjTyBI9J + 1BLKpOp6YfjiQvwYLOxUEK3xHp8twqj9C / PQeYLz6jo nl6W / vV4vLBDf6dIVgIo837uaT4Ucqp / 1tq9MVehaRqWo3rT / W9Lm01I + IiM8kLtLUEsQIXk4hdh 8RrXt3KqY4qwjzt + U + iebtattYvLy4tru0g + rw + jHZyqBzL8qXUFxRgzbFaYqlEf / OP / AJSjuElS 6mCKqBrf6tpqxvJHC0STNwtEb1BzL8g3UmlAcVQ3 / QuXlBb8Xtve3FrIkiywiC00pRGyEMpXlZOd mFeuKrG / 5xt8n + qkkd7cRNGqenwtdM + GROJ9RSbQ05EEkdKk0AxVMpfyM8uzR + nPfTzKfWaT1LbT n9R5lYc3D2rL + 7eR5ECgKGYmm + KpfB / zjj5PhnSU3k0irXnG1ppQDq321Zks0ejDb7VaVxVl3kL8 udF8lwXkenu1xLeyCSa4litopCFUKqH6tFArAbmpFak4qyrFXYq7FXYqwDzPrU1t + ZmhabrlzPp3 li7gX9DTwtLbw3WuicsLa6uoZkIpboPRt5E9Ocu9eTIi4qlX5KSaw2peZ08z2 / p + cUn / ANytx6 + p yLLbm / vzafVob + KOKKzUeoLf6vI4Zd34ttir1TFXYq7FUj89aeNQ8nazZkXBMtpLx + pANc8lUsph UtHycMBxHIV8cVfPzeVVm06L63ea8GuW4TtJpGvighRfVEsEd63976kfxCoqr + wCqs / lrUbG2X / T 9cZ7K9gYC20XWJJZPTZnKx + vdsrKfTbm1XUqU7hcVX2 / lWVbeG0XVNYe8unVrSWPSddjMKNMYW9Z vrokAdouSCR147n9rFUFp / lAzOYxqvmKQvGnMT6VriryjAFI + N3ESHfiWVidhsUAJxVQt / IMV7qi WEd / qIa5kjmPLR9cW2JlYPFJI7X68aEBww7r7YFe12Pk38w7Gwis4PMunukJUIZ9KeUtHV2YSs13 zdizKeQZenTfCrV75U / NW5jZV81aVCzqV9RNF5NHWlOHqXUgPEio5Dr1xVF2flz8w4Io0bzBpjL8 AljXSeCcV5AqoW5FAVKgV6EV6HjiqnF5b / M8Xwll8zaW9oQA9sNHIFAdwp + tlhWvdjTw61VXS + Wv zKe5klTzNp0aE84kGkcqN6isQ5NzVgUUqaFTvXtiqw + XPzVYvXzRpahieKjR2IWpr3u99qjFVW28 vfmUk0JuPMemTQI8RmhGkspZFI9RUf618PMf5JpirL0treORpI4kSRgFZ1UBiB0BI8K4qqYq8880 aB + W / mjUY9R1vS9WuLuKL0EdLXWoF9P4qqyQpGjVEjA1G4NOmKtaX5e / LbS7 + C + sdL1WO4t0aOOt prLpxdmdgUeNkYVc9R + oYql0f5f / AJQxRXcUWi6qkd7GIZ0FrrRHARyRhVBjPEcZ32G3frirUf5e fk / HPFOmi6ss8ML28Uwt9cEgSSV53PqceZZpJWPInl74qq / 4G / KX9DvpA0XVBYuApX6prPMKAgCi T0 + YFIl2r2xVa3kH8oHJaTQ9TkctI3N7PWSQZZPVYg + nsee9RuPliqaeTdI / L7yab3 / D + narbfpB xJdB7LV5 + bLWh / exPv8AEd8VZL / i7Sv98aj / ANwvUf8AsnxV3 + LtK / 3xqP8A3C9R / wCyfFXf4u0r / fGo / wDcL1H / ALJ8Vd / i7Sv98aj / ANwvUf8AsnxV3 + LtK / 3xqP8A3C9R / wCyfFXf4u0r / fGo / wDc L1H / ALJ8Vd / i7Sv98aj / ANwvUf8AsnxVHadqtrqCu1ulwgjIDfWba4tSa / yi4jiLfRiqMxV2KpR5 murMafLYXEl / B9dieMXOmwXUs0YIoWWS2jl9NhX4TsfDFWEwaZJFC0J84ebnX4ODtpshkX0ypHxt pxr9j4q7NU1BxVa + m3DRuf8AF / m31zz4yDTZVBVwnwsv6OKfC0ZKsqgjke2KpDqMn5hq8Ysb7W5V CRhpZDdQkPEAjMqDQZgfVCBjzLCrHYYqoWz / AJlrBNHNday3NAI3M94XR43EispXy8g + Ijg3Ko4k + 2Kr2l / MeG6W7huNZdarIbAy3rRBxLxMfOTQTI0Zj + OvIH9mmwOKqMy / mXBcu1rqOvzxO1OTyTqQ Сейчас3BvL8ij4EDkA9a99yqy2x87 + d7LTLK0bQZNQu4YuN1eXLamhdlJAPKLR15MygEn016998VRkX 5g + ajbc5vLJW45U9JP0qylKr8XM6Wu9C23HsN99lWv8AlYHnD6uWPllDcAkekG1jiR8PEhzpHerV + Hag612VWN + YXnOj8fK6EhqR1fWByQcviNNIPEmgoN + vXbFUVpPnvzDLqbR6rob2um / HxuLeDVZ5 qg / BWNtPhXcdfi298VT7 / F2lf741H / uF6j / 2T4q7 / F2lf741H / uF6j / 2T4qhNQ160vXtRb3OsaeY Z0kk9DS7qkyjrFKZ7OWiN3K8W / yhirzP / nID8z / O / lrV9D0fyvdx2D6lI0clwYY5n5gxUFJVkXj + + H7NeuKvOvMn5w / nx5bsrH9LavbRy3EjrzjgspiyDjR29JWUEb7UGBVHVPzq / PLSdP0a / v8AWoUt daLvbOlraufRQRHnxEdQT6vTrir13 / nHD8wPN3nXRNYvfMd4t3Ja3McNtxijh5gx8m / u1WtajrhV 6 / irsVdirsVdirsVdirsVdirsVdirsVdiqX + YdTk0zRLy / jUPJbxl0Vq8eXQVpSo9q4q + YvJv5qf n55jlh2O21a2bSpL02lxDJDZxiIfuiStUWR6LNtQsfEdMCpd5T / O788vMV3LHZavDItjEbzUENta oUtY5I43cEx / FvKBQb4qt8of85A / mzq / mfQdLm1qPhqWpW9nOv1O3AEc0saVqIx / OehxV9gYVdir sVdirsVdiqndW0V1bS20wJinRo5ApKni44mjKQRseoxVhF7 + T / ls2dymnT31pdTKwSRtQ1CSJS3X 9z9YVOnSlKYqxm + / I7VGe3lHmJYoILaKG8HDUEMogZnLFor + M78urcnHdjirzPXbrTrK0W90vzra 62J0Mc8UE01v6Urpyjk43mohBV4l5KF5EBulTgV6H / zj7K51TX4zerqAEdvzlW6kuPScNIGRllur s1f7VQF6dz0Kpz + b / wCTEvny6sLy01Mabd2LF4pGQuA5pVtiDvwTuKcffFXny / 8AOI16lrBbp5mH 7l / X5CAgeqyqCQvI0pw23 + 7FV3 / Qp2s8oSfNAc20pnty0TGjtw5Nuf8AisYq9M / Jr8qJfy603UbN 9S / SAv5kmFI / TCFF4nua8v4Yq9ExV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVCavpyalptxYu3AToV 5EcgD1FVqKivUVxV8 + 2P / OJ + pWl / DcR + ZuFtY3h2vT7QRMeExZCSZOQptEtSEqaDp1xVTtP + cStT tHhaHzOAsMolEfosFJqpNaN3CDFUToH / ADipf6Vq + mX6 + ZFppd5HewBYKnnG0b92HeIYq + iMVdir sVdirsVdiqS + ZfOnlbyxHFJr + oxadHMrtC83IB / T4hgpANW + MfD1PbviqVv + bX5dLO9udchM8cnp PEqyMyvvsQqGn2Tv7HFW4vzZ / LqSYwrrkIlFw1nxZZF / 0hCgaIclFWBlUU8TirHvMHmr8kfN1smn 3 + oRXfARXEYtRcpNGJZY443DwKrpyeRB1777Yqm35eP + WyajrVv5QujLdrKJNWtzLcyCN3ZuNFnJ Cbhtl2xVnGKuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV5b 5w / 5Vd / iLU / 0z + mfr / rW31 / 6n + mPQ9T6t + 54 / VP3X91Tlx7 / AGsVSHUv + VN / pmx9X / EnqegfT9D9 Nehw4p14b1 / m9Pbly5 / FiqYS / wDKnfqeo + t + m / q / NfrlP05StBTh6e3hy4 / 7LFVSf / lTPq3lf0rx 5v8AWPR / TXp + p + / 5cfT / AGvt0p240 / ZxVD3n / KnP9G9b9P0rbfV + H6e6 + mnpceO / Tjzpvy + 18WKs 28j / AODv0hrH + H / rn1utv + k / rn17rxf0uh2zalOVfT28d8Vf / 9k =

1 Ложь Ложь 210.001652297.000304Миллиметры

Arial-BoldMTArialBold Открытый тип Версия 5.08Falsearialbd.ttf

ArialMTArialRegular Открытый тип Версия 5.10Falsearial.ttf

Голубой

пурпурный

Желтый

Черный

Группа образцов по умолчанию 0

приложение / pdf

j203c

доказательство: pdfxmp.did: 1E30B1F84B7AE011B785E7CF5FF58206uuid: 4633ebfc-3feb-43c4-b95d-a89f51b9bee6xmp.сделал: 1E30B1F84B7AE011B785E7CF5FF58206 Защита: pdf

savedxmp.iid: 1E30B1F84B7AE011B785E7CF5FF582062011-05-09T15: 55: 22 + 01: 00Adobe Illustrator CS5 /

Библиотека Adobe PDF 9.90 конечный поток эндобдж 3 0 obj > эндобдж 9 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Thumb 55 0 R / TrimBox [0.{߼ f> a% vg yyq U? Qp5Mžz

Монтаж конвекторов KORAFLEX FK – KORADO, a.s.

Рекомендации по строительству

Для правильного функционирования конвектора необходимо соблюдение нескольких общих принципов

• Для соединения теплообменника и распределительного трубопровода необходимо использовать стандартные шланги из нержавеющей стали с оболочкой из нержавеющей стали (если не рекомендовано иное) которые всегда являются частью поставки. На практике они обеспечивают лучший доступ под теплообменник без необходимости демонтажа системы отопления, например.грамм. во время уборки.
• Правильно установленный конвектор монтируется горизонтально, а верхние края корпуса конвектора не деформируются и не прогибаются, чтобы обеспечить правильное функционирование решетки для пешеходов и обеспечить вентиляцию теплообменника.
• Декоративная рамка правильно установленного конвектора на напольном покрытии находится в пределах +2 мм.
• Рекомендуем держать защитную доску на своем месте на протяжении всего периода строительных работ, чтобы грязь не попала внутрь конвектора.Поставляемая стандартная доска не позволяет ходить пешком. Можно заказать плиту с более высокой несущей способностью.
• Винты регулировки высоты используются только для горизонтального выравнивания корпуса конвектора.
• При бетонировании конвектор необходимо крепить к полу с помощью анкерных болтов, которые предотвратят вертикальное смещение конвектора при последующей заливке бетона. Конвектор может подвергаться вертикальной нагрузке при заливке бетона. Во время бетонирования конвектор необходимо подкосить, чтобы не допустить деформации корпуса.При использовании другого литейного материала (например, ангидрида) необходимо тщательно закрыть все проходы в конвектор, чтобы предотвратить его затопление.
• Конвекторы с корпусом из нержавеющей стали, разработанные для влажных сред и обозначенные как KORAFLEX FK InPool, имеют стандартный встроенный отвод воды. При установке его необходимо соединить трубой с закрепленным уклоном для отвода сточных вод. Мы рекомендуем оборудовать слив с уловителем запаха.
• Возможность заделки полов в зависимости от типа пола.

Поперечное сечение правильной установки и расположения конвектора

Рекомендуемое расположение теплообменника

KORAFLEX FK Стандартное исполнение

Указанные размеры не включают декоративную рамку.

KORAFLEX FK InPool

Подходит для внутренних помещений с повышенной влажностью, должен быть оснащен поперечной решеткой из алюминия или нержавеющей стали. Доступны модели бассейнов глубиной 9 см и 11 см и шириной 20, 28, 34 и 42 см.

Невозможно подсоединить корпуса к другим конвекторам KORAFLEX FK InPool.

Расположение теплообменника на глубине 30 и 45 см со стороны помещения

Нисходящий поток холодного воздуха поступает в корпус конвектора. Затем поднимающийся поток нагретого воздуха поддерживает естественную циркуляцию воздуха в комнате и создает экран перед оконной зоной. Такое расположение подходит для помещений, где конвектор является единственным источником тепла и где доля оконных тепловых потерь в общих тепловых потерях помещения составляет около 70 – 100%.

Расположение теплообменника со стороны окна глубиной 30 и 45 см

Такое расположение подходит для помещений, где преобладают тепловые потери со стороны помещения и есть лишь небольшая доля оконных потерь (не более 20%) . Расстояние между конвектором и окном должно быть как можно меньше.

Присоединительные размеры

FK 9/16, 11/16: A = 4 см
FK 9/20, 9/28, 11/20, 11/28: A = 10 см	FK 15/28, 15/34, 19/28, 19/34, 45/28, 45/42: A = 3 см
FK 9/34, 11/34: A = 16 см	FK 30 / 28, 30/42: A = 12 см
FK 9/42, 11/42, 15/42, 19/42: A = 22 см

Подключение внутрипольных конвекторов KORAFLEX

Типы шкафов по расположению водоприемников и опусканию граней при серийной сборке

Опускание лицевых сторон шкафов применяется там, где нежелательно видеть стыки между конвекторами (длинные ряды конвекторов, т.е. административные здания, гостиницы и т. д.). При заказе решетки для ходьбы необходимо указать, что именно ПМ будет использоваться для конвектора с опущенной поверхностью.

Примечание: Отдельные корпуса конвекторов KORAFLEX FK InPool нельзя соединять друг с другом. Они изготавливаются только в исполнении P0.

P0 Без опускания забоя (стандартный дизайн)	P1 Опускание забоя на входной стороне тележки	P2 Опускание лицевой стороны на противоположной стороне воздухозаборников	P3 Опускание обеих сторон

Инструкции по сборке

Инструкции по сборке – напольные конвекторы KORAFLEX FK
Инструкция по монтажу – Внутрипольные конвекторы KORAFLEX FK InPool

Как заменить радиатор на конвекторный нагреватель

Если вы хотите, чтобы заменил радиатор в вашем доме на более эффективный конвекторный обогреватель, вы можете подумать, что это не та работа, которую вы можете выполнить самостоятельно.Однако заменить старый радиатор намного проще, чем вы думаете, и это отличный проект, сделанный своими руками. На выполнение работы у вас уйдет несколько часов; однако вы сэкономите кучу денег на монтажных работах, а гордость, которую вы почувствуете, выполнив работу самостоятельно, бесценна. Эта статья проведет вас через весь процесс.

Шаг 1 – Слейте воду из системы

Перед тем, как начать, вам нужно слить воду из радиатора. Итак, сначала отключаем напор воды из бойлера, а затем откручиваем накидные гайки от основного водопровода (-ов) к радиатору.Слейте воду, протекающую из труб радиатора, с помощью большого пластикового ведра.

Шаг 2 – Снимите старый паровой радиатор

Чтобы снять старый паровой радиатор, вам может потребоваться удалить болты из монтажных кронштейнов, которые прикреплены к полу для некоторых устройств. С другими они могут просто стоять на месте. Отодвиньте старый паровой радиатор в сторону, чтобы можно было установить новый конвекторный обогреватель.

Шаг 3 – Установите заднюю панель конвектора

Если стена, на которой вы будете устанавливать конвекторный обогреватель, имеет плинтус, вы можете использовать пилу, чтобы удалить часть молдинга, чтобы вы могли установить новый конвекторный обогреватель.После того, как стена очистится, используйте шурупы для дерева, которые идут в комплекте с конвектором, чтобы установить кронштейн в стойки в стене.

Шаг 4 – Отметьте и просверлите отверстия для трубы

Затем отметьте места для водопроводных труб. Для этого нужно временно закрепить конвектор на кронштейне. Затем с помощью карандаша нарисуйте круг на полу вокруг нижней части впускной трубы на нагревательном элементе. Снимите нагревательный элемент и просверлите отверстие в полу сверлом подходящего размера.Убедитесь, что отверстие находится не менее чем на полдюйма от стены.

Шаг 5 – Установка новой сантехники

Установите диэлектрическую муфту на основной водозаборной трубе, которая использовалась на старом паровом радиаторе. Затем вставьте короткий кусок медной трубы в диэлектрический штуцер, который будет использоваться для подключения нового нагревателя конвектора. Используйте смазку для труб на диэлектрической муфте со старой водопроводной трубой.

(Примечание. Если в вашем радиаторе используется двухтрубная система, повторите процесс для другой трубы).

Шаг 6 – Установка нагревательного элемента конвектора

Следуйте инструкциям, прилагаемым к вашему нагревателю конвектора, для монтажа нагревательного элемента на кронштейне. Затем вам нужно будет протереть медь к муфте и трубе, идущей от диэлектрического муфты. Обработка меди в основном заключается в нагреве трубы горелкой и использовании флюса припоя для заполнения стыков.

Шаг 7 – Установите крышку

После того, как вы подсоединили медную трубу, вам нужно только установить крышку на новый нагреватель конвектора.Для этого используйте прилагаемые винты или болты.

Шаг 8 – Включите давление воды

Подойдите к паровому котлу и снова включите давление воды. Теперь новый конвекторный обогреватель готов к работе.

Что такое внутрипольное отопление? Внутрипольное отопление Факты

Встраиваемое отопление – это система отопления, которая избавляет от необходимости устанавливать стандартные радиаторы на стене. В полу выкапываются траншеи, и к системе отопления подключается простой «конвектор», который завершается одним ключевым элементом конструкции – решеткой.Поскольку система использует естественную конвекцию для обогрева всего помещения от пола до потолка, она может быть спроектирована таким образом, чтобы обеспечивать тепло везде, где это необходимо.

Как работает внутрипольное отопление?

Размер траншеи определяет количество тепла, которое может вырабатываться этой системой отопления. Ширина и глубина траншеи определяет размер нагревательного элемента, который в ней находится, а также количество более холодного воздуха, который может быть втянут через решетки, нагрет и затем естественным образом выведен обратно в комнату.Большего потока воздуха и, следовательно, тепла можно добиться, установив простую и тонкую систему вентиляторов внутри траншеи.

Внутриприпольное отопление обычно устанавливается по периметру помещения, а нагревательные решетки могут быть установлены в местах, выбранных заказчиком. В некоторых случаях ее также можно установить наверху, и, поскольку дизайн системы можно настроить в соответствии с предпочтениями каждого клиента, особенности помещения, такие как эркеры, не представляют проблемы с точки зрения установки.

Каковы преимущества внутрипольного отопления?

Внутрипольное отопление имеет ряд преимуществ по сравнению с традиционными системами отопления. Система Radiator Centre особенно эффективна из-за использования нагревательного элемента с низким содержанием воды и высокой тепловой мощностью. Необходимость нагревать минимальное количество воды оказывается очень эффективной при использовании в сочетании с системами тепловых насосов с наземным и воздушным источником.

Пользователи внутрипольного отопления также обнаруживают, что их комнаты также отапливаются равномерно, что исключает сквозняки и холодные пятна.

Польза для здоровья

Траншейное отопление особенно подходит для домов, где один или несколько жителей страдают астмой или другими видами аллергии. При обогреве траншей создается меньшая турбулентность воздуха, чем при использовании радиаторов. Это уменьшает количество аллергенов и частиц пыли в воздухе, создавая более чистую окружающую среду. Конденсация менее опасна для траншейного отопления, что делает его идеальным для использования в зимних садах или в помещениях с окнами от пола до потолка.В современных домах, в которых могут быть окна такого типа, с большей вероятностью будет установлено внутрипольное отопление, чем в более старых домах.

Если вы хотите поговорить с одним из наших экспертов по радиаторным системам для обогрева Trench, позвоните нам по телефону 01727 840344 или напишите нам по адресу info@www.
