Содержание

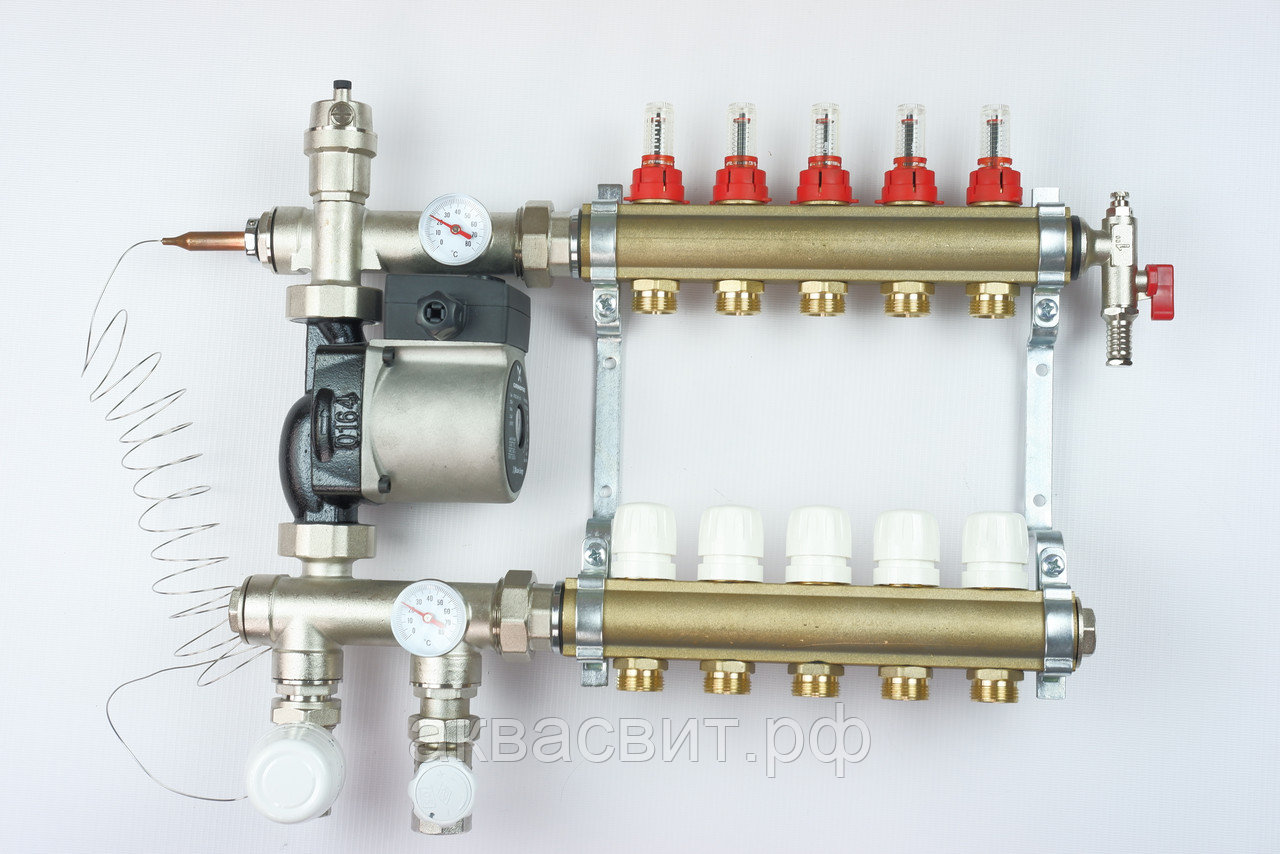

Смесительные узлы для теплого пола

Смесительный узел предназначен для создания и поддержания необходимой температуры воды в системе водяного теплого пола. Температура поступающей от котла горячей воды снижается до необходимого уровня за счет подмеса остывшей воды, которая поступает из обратной линии вторичного контура.

Регулирование температуры теплоносителя осуществляется двухходовым клапаном, установленным на входе смесительного узла для теплого пола – на линии подачи теплоносителя от котла и управляемым термостатической головкой с выносным погружным датчиком.

Балансировочный клапан задает соотношение теплоносителя, который поступает из обратной линии вторичного контура и прямой линии первичного контура.

Сравнительные технические характеристики смесительных узлов Neptun IWS Simplex и Neptun IWS

Характеристика Смесительный узел Neptun IWS
 Смесительный узел Neptun IWS Simplex
Теплоноситель

вода или водно-гликолевые смеси

Максимальное статическое рабочее давление

8 бар

10 бар

Максимальная температура теплоносителя первичного контура

90 °C

Диапазон термометра

0–100 °C

0–80 °C

Диапазон регулирования термоголовки с выносным погружным датчиком

20–60 °C

30–50 °C

Материал (верхний и нижний корпус)

латунь CW617N никелированная

Присоединительный диаметр циркуляционного насоса

1 1/2″

Монтажная длина циркуляционного насоса

130 мм

Присоединительный диаметр подключения к коллектору

1″

Соединительная резьба термоголовки с выносным погружным датчиком

М30х1,5 мм

Страна производитель

Китай

Италия

Сравнительные комплектации смесительных узлов Neptun IWS Simplex и Neptun IWS

Смесительный узел Neptun IWS   Смесительный узел Neptun IWS Simplex

верхний и нижний корпусы

Погружной термометр 1 шт.   Погружной термометр 2 шт.

Термоголовка с выносным погружным датчиком

нет

  Байпас с перепускным клапаном, автоматическим воздухоотводчиком и дренажными кранами

Сравнительные технические характеристики смесительных узлов Neptun IWS Simplex и Neptun IWS

Характеристика Смесительный узел Neptun IWS Смесительный узел Neptun IWS Simplex
Теплоноситель

вода или водно-гликолевые смеси

Максимальное статическое рабочее давление

8 бар

10 бар

Максимальная температура теплоносителя первичного контура

90 °C

Диапазон термометра

0–100 °C

0–80 °C

Диапазон регулирования термоголовки с выносным погружным датчиком

20–60 °C

30–50 °C

Материал (верхний и нижний корпус)

латунь CW617N никелированная

Присоединительный диаметр циркуляционного насоса

1 1/2″

Монтажная длина циркуляционного насоса

130 мм

Присоединительный диаметр подключения к коллектору

1″

Соединительная резьба термоголовки с выносным погружным датчиком

М30х1,5 мм

Страна производитель

Китай

Италия

Сравнительные комплектации смесительных узлов Neptun IWS Simplex и Neptun IWS

Смесительный узел Neptun IWS   Смесительный узел Neptun IWS Simplex

верхний и нижний корпусы

Погружной термометр 1 шт.   Погружной термометр 2 шт.

Термоголовка с выносным погружным датчиком

нет

  Байпас с перепускным клапаном, автоматическим воздухоотводчиком и дренажными кранами

Смесительные узлы для теплого пола, насосные группы, узлы регуляции теплого пола

Система отопления “водяной теплый пол” обладает большим количеством преимуществ, эту система становится все более популярной у российских потребителей. Теплые полы относятся к низкотемпературным отопительным системам, в отличие от радиаторов отопления, поэтому обязательным элементом в системе теплого пола является смесительный узел теплого пола.
При использовании такой системы, оснащенной термосмесителем, неприятности типа получения ожогов полностью исключены, к тому же обеспечивается экономия энергии от 30 до 50%.

Зачем нужен смесительный узел для теплого пола?

Термосмеситель для теплого пола предназначен для обеспечения циркуляции и регулировки температуры теплоносителя в отопительной системе теплого пола. Состоит из двух основных элементов: циркуляционного насоса для создания циркуляции теплоносителя в контуре теплого пола и регулирующего клапана, который подпитывает контур горячей воды более прохладной из обратки.
Котел, обычно, нагревает воду до температуры 90 – 95°С, которая требуется для работы высокотемпературных радиаторов, а комфортная температура поверхности пола не должна превышать 31°С. С учетом толщины стяжки, в которой проложены трубы системы «теплый пол», а также толщину и тип напольного покрытия, температура теплоносителя в трубах теплого пола должна быть на уровне 35 – 55°С и не выше, т.е. в них нельзя направлять воду непосредственно из котла, так как ее температура слишком велика. Именно с целью понизить температуру теплоносителя на входе в контур теплого пола используется узел смешения.

В нем смешивается горячий теплоноситель и более холодный из контура обратки. В результате средняя температура становится ниже и различные контуры отопления в доме работают со своими температурными параметрами: в радиаторы подается горячая вода 95°С, а в контур теплого пола 55°С.

Смесительные группы для теплого пола обычно производятся двух типов.

Первый тип предусматривает использование трехходовых смесительных клапанов, задача которых заключается в смешивании горячей воды из котла и холодной воды из обратки. Клапаны обычно оснащены сервоприводами, благодаря которым возможно их управление термостатичными и погодозависимыми устройствами.
Трехходовый клапан совмещает функции питающего перепускного клапана и байпасного балансировочного клапана.

Считается, что трехходовой клапан универсален и незаменим в системах отопления с погодозависимыми контролерами и в крупных отопительных системах с множеством контуров.
Но имеются и некоторые недостатки. Например, может возникнуть ситуация, когда клапан по сигналу термостата может полностью открыться и впустить в систему теплый пол горячую воду с высокой температурой. Резкий температурный скачок может спровоцировать разрыв стяжки. Из недостатков еще стоит отметить, что трехходовые смесительные клапаны обладают высокой пропускной способностью, что не слишком удобно, так как любые изменения в регулировке клапана могут существенно сказаться на температуре пола. Их рекомендуется устанавливать в помещениях, у которых площадь превышает 200 кв.м.

Второй тип предусматривает использование двухходовых клапанов. В них смешивание горячей воды с холодной происходит постоянно, что полностью исключает перегрев теплого пола. Двухходовой смесительный клапан обладает малой пропускной способностью, за счет чего обеспечивается плавное и стабильное регулирование температурного режима. Их рекомендуется устанавливать в помещениях, у которых площадь не превышает 200 кв.м.

Двухходовой клапан иногда еще называют питающим клапаном. На двухходовой клапане обычно установлена термостатическая головка с жидкостным датчиком, постоянно контролирующим температуру теплоносителя, поступающего в контур теплого пола. Термоголовка открывает и закрывает клапан, добавляя или уменьшая подачу горячего теплоносителя от котла отопления.
Смешение теплоносителей происходит таким образом: теплоноситель из обратки подается постоянно, а горячий теплоноситель подается только, когда необходимо, т.е. его подача регулируется клапаном. В связи с этим теплый пол не перегревается и срок его эксплуатации продлевается.

Коллекторный узел для водяного пола распределяет теплоноситель по отдельным отопительным контурам. Обязательными его элементами являются расходомеры (так как длина труб в контурах разная и, соответственно, гидравлическое сопротивление тоже), термостатические клапаны (помогают регулировать температуру в отдельных контурах системы) и циркуляционный насос, который обеспечивает движение воды в контуре. Кроме основных элементов в смесительный узел могут входить: байпас, который защищает узел от перегрузок, дренажные и отсекающие клапаны и воздухоотводчики.

Погодозависимое управление.
Чтобы изменять мощность системы «теплый пол» в зависимости от погодных условий, например, при резком снижении уличной температуры, необходимо заранее увеличить температуру теплоносителя и его расход.
Для этлго используются клапаны с автоматическим управлением. Погодозависимый контроллер вычисляет необходимую температуру теплоносителя и плавно управляет клапаном. Контроллер постоянно проверяет температуру, и, если фактическая температура теплоносителя, подающегося в теплый пол, не соответствует расчетной, то контроллер поворачивает клапан на несколько градусов в необходимую сторону.
Если все жильцы отсутствуют в доме, то контроллер может снизить температуру теплоносителя и поддерживать ее в пределах заданного значения.

Режим ограничения температуры может обеспечиваться благодаря установке на клапан термостатической головки, оснащенной датчиком выносного типа. Температурный режим нагрева пола ограничивается отметкой, выставленной на термостатической головке.

Специалисты компании “Термогород” Москва помогут Вам правильно подобрать, купить, а также смонтировать смесительный узел, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой “Обратная связь”
Вы останетесь довольны, сотрудничая с нами!

Устройство и работа смесительного узла для теплого пола

Предназначение смесительного узла — готовить теплоноситель с температурой +30 — +50 градусов для подачи на обогрев пола. Температура в системе отопления — +60 — +80 градусов. Чтобы ее уменьшить, сделать теплоноситель достаточно холодным для подачи в теплый пол необходим смесительный узел.

Надобность отпадает, если котлом, солнечным коллектором… будет готовится теплоноситель низкой температуры. Причем источник тепла должен оперативно менять температуру нагреваемой жидкости.

Также устройство не нужно, если удается применить схему регулировки теплого пола регуляторами потока. Подробней далее…

Как работает смесительный узел для теплого пола

Основа узла — трехходовой клапан, который подключается по следующей схеме. На вход поступает горяча подача +80 град, для смешения подключена обратка с теплых полов +30 град. Клапан открывается так, чтобы жидкости смешивались в определенной пропорции, с выходом температуры +45 град (например). Но эта температура может регулироваться.

Типовая схема подключения смесительного узла.

Работой клапана управляет термоголовка, она двигает шток этого устройства. Ее датчик обычно устанавливают на обратке коллектора теплого пола.

Трехходовой клапан:

Термоголовка с выносным датчиком:

Схемы смесительных узлов от производителей могут быть более сложными и «не очевидными» на первый взгляд, например:

Циркуляционный насос и другое оборудование

Насос в котле или в радиаторной системе не сможет обеспечить работу смесительного узла теплого пола.

Чтобы узел работал, должен устанавливаться дополнительный насос по схеме «за клапаном», перегоняющий теплоноситель по контуру коллектора.

Смесительный узел обычно снабжается следующим оборудованием:

  • байпасом (тонкой соединительной трубкой) между подачей и обраткой. Байпас нужен на тот случай, если все контуры теплого пола окажутся перекрытыми на коллекторе, чтобы не перегрузить насос.
  • аварийным температурным клапаном. Если регулирующая термоголовка выйдет со строя и откроет подачу, то для защиты стяжки и напольного покрытия от температуры 80 град, за смесительным узлом по схеме ставят аварийный клапан. Или же термореле на подаче, прерывающее работу насоса при критическом повышении температуры.

Дополнительное возможное оборудование:

  • воздухоотводчик удаляет воздух перед коллектором теплого пола, который может идти из радиаторной системы;
  • очистительный фильтр никогда не бывает лишним;
  • манометр, указывает на давление после насоса;
  • термометр для визуального контроля работы смесительного узла (термометры могут быть установлены на подаче и на обратке самого коллектора) Какой должен быть коллектор для теплого пола

Варианты конструкции

Производители предлагают готовые смесительные узлы, причем зачастую уже в сборе с коллектором, и даже со шкафом. Такой комплект потянет на округлившуюся сумму денег, но зато оборудование будет (должно) хорошо работать совместно, отпадает надобность в подборе, наладке, монтаже.

Насос может быть установлен как на подаче, так и на обратке теплого пола, или же на байпасе подающем обратку на клапан, — роли не играет.

Трехходовой клапан может быть установлен как на подаче, так и на обратке. Но выбор его местонахождения зависит от его конструкции — смешивает или разделяет? — точнее, трехходовой клапан подбирается в соответствии с проектом.

При выборе клапана смотрите на стрелки на корпусе, указывающие движение жидкости, соотносите с принятыми решениями.

Смесительные узлы в сборе от производителей могут также снабжаться расширительным баком, что весьма полезно, если такой бак не предусмотрен в котле, а радиаторная система отсутствует. Подробней о расширительном баке для отопления

Возможен вариант конструкции с теплообменником, тогда теплоноситель в теплом полу свой, а в системе, которая отдает тепло, — свой (тогда нужен и расширительный бак!). Подобная система позволяет забирать энергию у централизованных систем отопления. И в некоторых случаях делать теплые полы в квартирах без непосредственного забора коммунального теплоносителя.

В основном производители предлагают комплект для теплых полов — смесительный узел сгруппированный с коллектором.

Можно ли сделать смесительный узел своими руками

Можно сэкономить средства, если смесительный узел сделать своими руками. При этом, как правило, используются более дешевые аналоги оборудования, обычно производства России или из Азии.

Важно подобрать оборудование по производительности. В основном в частных домах используются два типоразмера трехходового клапана.

На фото клапан с пропускной способностью до 2 м куб. в час, а это, как правило, площадь теплого пола до 80 м квадратных.

В большинстве случаев понадобиться вариант с производительностью 4 м куб в час, и соответственно для обогреваемой площади пола в 100 — 200 м квадратных.

Также и при выборе готового смесительного узла обращают внимание на его производительность.

Схема подключения

Как правило смесительный узел непосредственно пристыковывается к коллектору теплого пола и располагается в специальном шкафу.

Но между смесительным узлом и коллектором можно установить трубы разумной длины, т.е. расположить смесительный узел в одной комнате, например, у котла, а коллектор в другой, если это выгодней по свободному пространству.

В радиаторную систему смесительный узел подключается точно так же, как и один радиатор или группа радиаторов.

Но подключение желательно делать ближе к котлу, чтобы исключить влияние (включение/выключение, гидравлическое сопротивление, остывание) в радиаторной сети.

Смесительный узел теплого пола может быть подключен и в устаревшую однотрубную систему, — так же, как и радиатор, по схеме «на одну трубу». Но можно включить и последовательно, обеспечив байпас для перетока жидкости к следующим радиаторам мимо узла.

В самотечную систему отопления, как правило, теплые полы подключаться не могут, так как не обеспечивается дополнительный расход теплоносителя в 2 — 5 м куб в час и повышенное давление. Для подключения смесительного узла, эту систему нужно преобразовывать в закрытую, принудительную.

Чем можно заменить

Если котел сам нагревает теплоноситель до 30 — 50 градусов, то смесительный узел не нужен вовсе. Современные суперэкономичные конденсационные котлы, которые даже принудительно заставляют устанавливать в Европе, как раз и рассчитаны на примерно такую температуру.
Конденсационные котлы — в чем преимущество

Отопление с использованием конденсационного котла и с упором на обогрев теплыми полами, при использовании низкотемпературной радиаторной сети, является наиболее экономичным и прогрессивным.
Может ли теплый пол работать без радиаторов

В коротких контурах (45м и меньше) возможна регулировка температуры теплых полов RTL кранами, без смесительного узла вовсе.
Как регулируется температура теплого пола RTL-головками

Также «в народе говорят», что заменить дорогие RTL-головки можно дешевеньким термореле, поставить его на коллектор обратки и заставить отключать насос, как только температура превысит заданные 35 град. Но похоже, что при этом возникает большой риск разрушить стяжку и напольное покрытие высокой температурой в случае некорректной работы и «затянувшегося пуска». Тем не менее, такое решение, — «самая дешевая, самая бюджетная гидравлика для теплых полов.»

Коллектор для теплого пола в сборе 16 труба. Смесительный узел для водяного теплого пола

Коллектор теплого пола, смесительные узлы для водяного теплого пола, представляют собой полностью укомплектованные наборы для безопасной и экономной эксплуатации системы водяного напольного отопления. Коллектор для теплого пола в сборе, представляет собой полностью готовый к эксплуатации коллектор для запуска своими руками, без привлечения сторонних специалистов. Цена коллектора для теплого пола, зависит от количества контуров. Собран коллектор для водяного теплого пола из качественных элементов позволяющих дать гарантию на безаварийную работу смесительных узлов до 2 лет. На механические части коллекторов для теплого пола предоставляется заводская гарантия до 5 лет. Все латунные гребенки снабжены расходомерами, измерителями протока, благодаря которым, можно отбалансировать систему водяной теплый пол, в которой длины контуров не всегда одинаковы.  Концевик распределительного коллектора в коллекторной системе служит для спуска воздуха и слива теплоносителя при проведении профилактических работ. В системе коллектор подачи и обратки снабжен евроконусами (адаптерами) за фиксации любых труб для теплого пола 16 диаметра. Коннектор для циркуляционного насоса, с вмонтированным обратным клапаном на обратном коллекторе, осуществляет функцию смешивания горячего и остывшего теплоносителя, согласно выставленной температуре на термоголовке с погружным зондом. Двухходовой термостатический клапан, который непосредственно осуществляет порциональную дозировку горячего теплоносителя, может быть выполнен в прямом и в угловом исполнении. При инсталляции систем водяного теплого пола больших объемов и в смешанном отоплении (радиаторное+теплый пол), рекомендуется устанавливать трехходовой термостатический клапан под термоголовку с капиллярным зондом, позволяющий корректно работать смесительному узлу теплого пола, без изменения общего расхода теплоносителя. В случае применения коллектора для теплого пола более чем 12 контуров, рекомендуется использовать термостатический кран повышенной пропускной способности и трубу для теплого пола 20 диаметра.

Для покупателей желающих самостоятельно собрать смесительный узел, предлагаем надежные смесительные клапана ESBE серии VTA 322 и VTA 572.

предназначение, принцип работы и конструкция, основные элементы, регулировка

Теплые полы уже перестали считаться новинкой. Их удобство и экономичность оценили по достоинству многие потребители. Теплые полы гарантируют комфорт и уют в доме, позволяют затрачивать меньше средств на отопление. При желании создать в доме такую систему следует учесть, что традиционные радиаторы и теплые полы относятся к разным видам отопительных систем. Это требует дополнительной установки узла смешения.

Что такое узел смешения

При оборудовании электрических или инфракрасных теплых полов узел смешения не требуется. Это устройство нужно лишь для водяной конструкции. В таком случае вся отопительная система состоит из:

  • котла;
  • труб;
  • радиаторов;
  • контуров теплых полов.

Для обеспечения тепла в доме в радиаторы необходимо обеспечить поступление воды температурой 85−95 градусов. До такого состояния нагревает теплоноситель котел. В водяную систему теплого пола должна поступать вода, температура которой не превышает 35 градусов. Это позволяет создать идеальные условия. Следовательно, непосредственно из котла вода в контуры поступать не должна.

Узел смешения создается для того, чтобы обеспечить для теплого пола необходимую температуру воды. В нем производится смешивание горячего теплоносителя и охлажденной воды, поступающей из обратки. Это и позволяет гарантировать оптимальную температуру радиаторов и контура.

Можно обойтись без оборудования узла смешения в том случае, если во всей отопительной коммуникации используются только системы теплого пола без радиаторов. Такие конструкции используются при использовании в отоплении тепловых воздушных насосов. Если котел в доме подогревает воду не только для отопления, но и для бытовых нужд, обойтись без узла смешения не удастся.

Принцип работы узла смешения

Горячая вода, поступающая в коллектор системы теплого пола, попадает в специальный предохранительный клапан, оснащенный термостатом. Если температура для контура является слишком высокой, открывается клапан, впускающий охлажденный теплоноситель для смешивания.

У коллектора системы две главных функции. Кроме смешивания воды, обеспечения ей оптимальной температуры, он создает циркуляцию теплоносителя. Для этого в коллекторе установлен циркуляционный насос. Постоянное передвижение воды по трубам создает равномерный прогрев всей поверхности полов. Коллектор может оснащаться и дополнительными элементами:

  • отсекающие клапаны;
  • дренажные клапаны;
  • Бб;
  • воздухоотводчики;

Если контур создается в одной комнате дома, коллектор оборудуется в данном помещении. Для установки ящика в стене создается специальная ниша. При создании теплых полов во всех помещениях, можно оборудовать коллекторный шкаф на несколько комнат. Коллектор может размещаться как на входе теплоносителя от котла, так и на обратке.

Устройство узла смешения

Главным элементом узла является клапан, который может быть двухходовым или трехходовым. В двухходовом варианте имеется датчик жидкости, установленный в термостатической головке. В его функции входит контроль над температурой теплоносителя. Закрытие клапана осуществляется при помощи головки, отсекающей подачу воды от котла, если температура слишком высокая для контура.

Поступление в систему теплоносителя из обратки производится постоянно. Горячую воду клапан открывает только при понижении температуры ниже необходимого уровня. Регулировка проводится плавно, исключая скачки температур, так как пропускная способность у клапана невелика. Узел смешения не только создает комфортную температуру, но и обеспечивает системе долгий срок службы. Двухходовый клапан отлично справляется с поддержанием оптимальной температуры. Но применять его в контурах, обогревающих больше помещения, площадью более 200 кв. м. не рекомендуется.

Трехходовый клапан одновременно выполняет функции регулировки поступления горячего теплоносителя и балансировочного байпасного крана. Смешивание горячей воды и теплоносителя охлажденного происходит в самом клапане. Такие устройства нередко оснащаются погодозависимыми контролерами, термостатическими элементами и сервоприводом. Регулируя положение заслонки можно создать в системе любую комфортную температуру. Трехходовый клапан специалисты рекомендуют использовать в больших по площади контурах, а также в доме, где установлено несколько систем теплого пола.

Несмотря на универсальность такого устройства, недостатки у него имеются. Большая пропускная способность этого вида клапанов создает риск скачка подачи горячей воды в контуры. Это оказывает негативное воздействие на качество труб, существует возможность появления повреждений, преждевременного износа системы.

Полезным дополнением узла смешения являются погодозависимые датчики. Они меняют температуру теплоносителя в системе в зависимости от погоды за окном. Такая автоматическая регулировка позволяет экономить средства на отопление, обеспечить комфорт в доме и продлить срок эксплуатации теплого пола. Вручную качественно отрегулировать температуру сложнее.

Назначение элементов узлов смешения

В узле смешения есть несколько важных элементов, знать о которых необходимо, чтобы обеспечить качественную эксплуатацию теплого пола. Это:

  • балансировочный клапан вторичного контура;
  • балансировочно-запорный клапан радиаторного контура;
  • перепускной клапан.

Правильное смешение горячего теплоносителя и воды из обратки регулирует балансировочный клапан вторичного контура. Для того, чтобы отрегулировать необходимую температуру клапан поворачивается шестигранным ключом до нужного положения. Чтобы исключить смещение его положения следует зафиксировать его зажимным винтом. Регулируется на кране и его пропускная способность, для чего имеется специальная шкала.

Соединяется узел смешения со всеми элементами системы при помощи балансировочно-запорного клапана. Закручивается этот элемент шестигранным ключом.

Перепускной клапан является предохранительным. Он защищает насос от случайного создания режима, при котором прекращается постоянная подача теплоносителя. При снижении установленного давления воды, клапан срабатывает.

Правила эксплуатации узла смешения зависит от вида системы. Если контур однотрубный, байпас всегда должен находиться в открытом положении. Это обеспечивает возможность горячему теплоносителю, который не требуется теплому полу, следовать в радиаторы.

Регулировка узла смешения

Эффективность работы теплого пола, комфорт в доме завит от качественной регулировки узла смешения. Перед выполнением этого процесса нужно снять сервопривод или термоголовку. На перепускном клапане выставляется 0,6 бар — максимальное положение. Это позволит исключить его срабатывание во время регулировки, что помешает получить правильный результат.

Для того, чтобы верно установить балансировочный клапан, используется специальная формула. В расчете пропускной способности используются следующие данные:

  • температура воды в трубе подачи к радиаторам;
  • температура теплоносителя в трубе подачи в контур;
  • температура воды в трубе обратки системы.

Из значения температуры горячей воды в радиаторе нужно вычесть значение температуры в обратке. Затем отнять температуру воды в обратке от температуры воды подачи в контур. Первая разность делится на второй полученный результат. Из полученной цифры вычитается единица и умножается на коэффициент 0,9. Результат и является необходимой пропускной способностью, которая устанавливается на клапане.

Важно создать в системе необходимое давление. Для этого нужно учитывать расход воды в контуре, сумму всех мощностей, которые будут подключаться к прибору. Существует специальная программа, позволяющая точно рассчитать мощность для насоса. Называется она Valtec. prg.

Установка узла смешения в системе водяного теплого пола позволит создать комфорт в доме, исключит необходимость затрачивать силы и время на регулировку ее работы. Контур долгое время будет выполнять свои функции, гарантируя уют, сохраняя здоровье всех членов семьи.

Смесительный узел REHAU для теплого пола от радиаторного отопления

Бренд: REHAU (Рехау) (Германия)
Артикул: 13185451001 (вместо артикула 209678-001)
Мощность: до 10 кВт
Подключаемая резьба: 1″

Смесительный узел для подключения теплого пола к радиаторному отоплению:
– Расширение существующей радиаторной системы отопления напольным отоплением REHAU
– Регулирование желаемой температуры подачи
– Подключение к коллектору REHAU с плоскими уплотнениями
– Монтаж как слева, так и справа на коллекторе

Техническое описание смесительного узла для теплого пола:
Посредством контролируемого подмеса теплоносителя с высокой температурой (напр. 70°C) из первичного контура в более холодную обратную магистраль вторичного контура температура понижается до уровня обогрева поверхностей.
Гидравлическая схема работает по принципу подмеса.
Заданное значение температуры подачи для обогрева поверхности устанавливается на термостатической головке термостатического вентиля.
Температура подачи в первичном контуре в зависимости от размера коллектора должна быть минимум на 10-15°C выше, чем желаемая температура подачи для обогрева поверхности.
Предохранительный термостат выключает насос при превышении порогового значения температуры (напр. 55°C).

Область применения смесительного узла для теплого пола:
Комплект регулирования REHAU flex применяется для расширения существующей радиаторной системы отопления до комбинированной системы радиатор/обогрев поверхностей.
Смесительный узел предназначен для непосредственного подключения к коллектору теплого пола.
С его помощью реализуется постоянное регулирование температуры подачи.
Смесительный узел предварительно собран и проверен.

виды коллекторов и принципы их монтажа

В любом жилом помещении актуальным остается вопрос, связанный с утеплением полов. Самым распространенным решением такой проблемы выступает водяное утепление, ключевым элементом в котором является смесительный узел для теплого пола. Но прежде всего перед установкой коллектора, необходимо спроектировать трубную отопительную систему, по которой будет циркулировать теплая вода, и отапливать не только пол, но и все помещение. Конечно, проектирование это «громко» сказано, так как кроме длины и ширины комнаты, по сути, больше ничего знать не нужно.

После того, как длина и ширина определена, необходимо выбрать материал, из которого будет выполнена система. На сегодняшний день оптимальным выбором станут пластиковые трубы с алюминиевой прожилкой, они отлично проводят тепло и практически не имеют срока износа. Выбранный расходный материал, необходимо порезать по размерам помещения.

Обычно трубы раскладывают так, чтобы в результате получилась так называемая «змейка» или «улитка»

Количество изгибов такой «змейки» зависит от общей длины купленных труб и от требуемой отопительной эффективности. Конечно, чем больше изгибов, тем температура пола будет выше, и тем равномернее он будет прогреваться. Но на минимальные расстояния тоже есть нормативы.

В современном строительстве система теплых полов имеет следующую структуру: нижний слой делают теплоизоляционным, на него укладывается система спаянных между собой греющих труб, которые покрываются несущим слоем бетонной стяжки. Верхним укладывается чистовой слой из керамической или каменной плитки, а также из ламинированного паркета, именно эти виды напольных покрытий наиболее подходят для теплых полов.

Общая толщина «теплового пирога» колеблется в пределах 70-150 мм. Этот размер определяется требованиями, предъявляемыми к диаметру трубы, толщине теплоизоляции и толщине стяжки.

Назначение смесительного узла и принцип его действия

После того, как система из пластиковых труб спаяна и готова к использованию, следующим этапом является выбор смесительного узла.

Как было сказано в видео, коллектор для теплого пола – это оборудование, направленное на циркуляцию и регулировку теплоносителя по отопительной системе пола. Оно имеют две основные составляющие:

  • циркуляционный насос, осуществляющий циркуляцию тепловой воды в контуре теплого пола;
  • регулирующий клапан, подпитывающий контур горячей водой ровно на столько, насколько задана температура теплоносителя.

Существует два типа коллекторов: с трех и двух ходовыми клапанами.

Теплый пол можно монтировать непосредственно в бетонной стяжке. О том, как это делается, читайте в статье на нашем сайте: https://pol-master.com/tepliy-pol/teplyj-pol-pod-styazhku.html.

Коллектор на трех-ходовых клапанах

Первая конструкция основывается на использовании трех ходовых смесительных (коллекторных) клапанов. Задачей такого клапана является смешивание внутри себя горячей воды, поступающей от котла, с более холодной водой, идущей по «обратке» теплого пола. Такие клапана часто оснащают сервоприводами, позволяющими управлять как погодозависимыми контролерами, так и термостатическими устройствами.

Данный коллектор считается самым универсальным, но обладает некоторыми характерными недостатками:

  • Во-первых, имеет место вероятность, что по сигналу термостата клапан полностью откроется и впустит в систему горячую воду температурой 90 °С. Такой резкий скачек температуры, может привести к разрыву отопительных труб, из-за повышения давления в них.
  • Во-вторых, трех ходовые смесительные клапана имеют большую пропускную способность, что для теплых полов не очень хорошо, так как минимальное смещение регулировки клапана серьезно отразится на температуре пола.

Но, не смотря на эти недостатки этот вид коллекторов, является незаменимым в крупномасштабных системах отопления и в системах с погодозависимым регулированием.

Подробно об устройстве водяного теплого пола можно прочитать в материале: https://pol-master.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.

Коллектор на двух-ходовых клапанах

Второй тип коллекторов использует двухходовые питающие клапаны. Большинство специалистов отдают свое предпочтение именному такому смесительному узлу и считают его наиболее правильным. Особенностью в работе является то, что смешивание теплоносителя с холодной водой из «обратки» происходит постоянно и теплые полы никогда не перегреются. Двух ходовой смесительный клапан имеют малую пропускную способность, что обеспечивает стабильное и плавное регулирование температуры. Они наиболее распространены, но имеют ограничения  в применении, их не целесообразно устанавливать в помещениях с площадью более 200 м².

Также неотъемлемой частью коллектора являются термостатические клапана и расходомеры. Последние обязательно должны присутствовать, из-за того, что в системе длина труб разная и если не поставить расходомер, то вода будет течь в трубах с меньшим гидравлическим сопротивлением, то есть в коротких. Регулятор расхода обеспечивает равномерную циркуляцию теплоносителя по всей системе. Термостатические регуляторы предназначены для изменения температуры отдельно в каждом контуре системы. При помощи термостатических головок теплый пол реагирует на изменения внешних условий и поддерживает заданную температуру.

Так выглядит коллекторная система в сборе

О том, как самостоятельно произвести ремонт системы водяного или электрического теплого пола своими руками, расскажем тут: https://pol-master.com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola. html.

Преимущества коллекторной схемы устройства

Теплый пол с коллекторной системой отопления имеет массу неоспоримых достоинств, которые сделали его наиболее используемым в современной теплотехнической промышленности:

  • Гигиеничность. Теплые полы хорошо поддаются влажной уборке и дезинфекции, а за счет своей постоянной отапливаемости они быстро сохнут, что предотвращает появление вредной плесени и грибков, поскольку уничтожается среда существования вредных микроорганизмов.
  • Безопасность. Часто дети и даже взрослые забывают о высокой температуре отопительного оборудования и в результате получают сильные ожоги. При использовании теплого пола ожоги, царапины и другие травмы просто исключены.
  • Комфорт. Теплый пол создает незримый уют и повышенную комфортность, он излучает надежность и спокойствие.
  • Экономичность. Экономия энергии по сравнению с отопительными радиаторами в небольших домах достигает 30%, а в помещениях с большими габаритами до 50%.
  • Долговечность. Единственное, что подлежит износу в отопительной системе пола – это труба, минимальный срок службы, которой составляет 50 лет.

Надеемся, что теперь у вас появилось представление о таком сантехническом чуде, как коллектор. Пусть у вас все получится в самостоятельном устройстве такой системы. А если остались вопросы — задавайте в комментариях.

Оцените статью: Поделитесь с друзьями!

Напольное отопление и принудительный воздух

Ваши самые большие расходы на электроэнергию в доме, составляющие 45% ежемесячных счетов за электроэнергию по данным Министерства энергетики США, отопление дома часто является источником финансовых проблем и проблем с комфортом для домовладельцев. Из-за этих опасений выбор нового источника отопления для дома может стать особенно сложным делом, особенно с учетом широкого спектра систем и технологий, представленных сегодня на рынке. Среди распространенных вариантов источника тепла – системы с принудительной подачей воздуха и лучистое тепло – два совершенно разных, но эффективных метода подачи тепла. Какой из них лучше всего подходит для вашего дома?

  • Принудительный воздух
    Системы принудительного воздуха, как следует из их названия, нагнетают нагретый воздух через воздуховоды в доме с помощью компонентов нагнетателя. К ним относятся газовые и электрические печи, а также системы тепловых насосов. Хотя системы принудительной подачи воздуха могут быстро обогревать помещения, помещения охлаждаются так же быстро. Этот перенос тепла через воздух не так эффективен, как другие варианты, утечки и отверстия в воздуховодах, а также низкие температуры в местах, где обычно расположены воздуховоды (чердаки, подвалы), могут привести к значительным потерям тепла в системах с принудительной подачей воздуха.Поскольку тепло также повышается, нижние уровни и полы можно оставить холодными. Движение воздуха из вентиляционных отверстий также может создавать горячие / холодные зоны, поднимать пыль и аллергены и иметь парадоксальный эффект охлаждения, даже если воздух, поступающий на ваше тело, теплый. Модернизация старых домов для установки необходимых воздуховодов и механических компонентов также может быть сложной задачей.
  • Полы с подогревом
    В системах лучистого пола или теплого пола тепло, производимое водой, электричеством или воздухом, распределяется по дому через прямой контакт с поверхностями труб / компонентов под полом.Передавая тепловую энергию непосредственно поверхностям, тепло позже передается вам и другим объектам в вашем доме с помощью инфракрасного излучения. Гипоаллергенные и стабильные, эти системы лучше устраняют потери тепла из-за повышения температуры, что доказывает свою эффективность, чем системы с принудительной подачей воздуха. Они также обеспечивают более тихое и равномерное распределение тепла с гораздо менее неприглядным оборудованием, однако у них есть свои недостатки. Хотя системы теплого пола поддерживают более постоянную температуру, чем их прохладные собратья, компоненты чернового пола могут быть труднодоступными в случае необходимости обслуживания. И обратная сторона постоянного уровня тепла, обеспечиваемого этими системами: для достижения комфортной температуры требуется больше времени. Также сложно – но возможно – использовать эти системы для охлаждения (для чего потребуется чиллер или геотермальный тепловой насос). Стоимость установки также выше, чем у систем с принудительной подачей воздуха, поскольку модернизация старых домов приводит к дополнительным расходам и сложностям, однако излучающие системы могут сэкономить значительные деньги в долгосрочной перспективе за счет повышения эффективности.

Есть ли любимчик клиентов?
Хотя системы с принудительной подачей воздуха более распространены, достижения в области подогрева полов делают их все более популярным вариантом, и многие домовладельцы предпочитают включать в дом как принудительное воздушное, так и напольное отопление, чаще всего устанавливая (автономные) излучающие системы на кухнях и ванных комнатах. , и все чаще по всему дому.

Какой источник тепла наиболее выгоден для вашего дома и бюджета? Раскройте свои возможности. Свяжитесь с H&H Heating & Air Conditioning сегодня.

Как выбрать правильный тепловой насос для теплого пола

Выбрать правильный напорный насос для вашего дома – непростая задача. Необходимо учитывать множество факторов, включая начальную стоимость, эффективность, ежемесячные затраты и комфорт. Вам также необходимо принять во внимание, какой тип системы распределения и источник энергии у вас есть.

В рамках новой серии по выбору теплового насоса для вашего дома, сегодня мы сосредоточимся на выборе подходящего теплового насоса для лучистого отопления полов.

Лучистое отопление для пола, также иногда называемое «теплый пол», набирает популярность в Канаде и является эффективным, бесшумным и удобным способом обогрева дома. Существует два основных типа современного теплого пола: электрическое сопротивление и водяное отопление. Мы сосредоточимся на водяном отоплении.

Водяной теплый пол достигается за счет заливки труб в бетон и циркуляции нагретой жидкости по трубам. Затем нагретая жидкость излучает тепло в бетон, нагревая полы и дом. Этот способ отопления дома эффективен, бесшумен и очень удобен.

Есть много способов нагреть жидкость от электрического бойлера, с использованием ископаемого топлива или с помощью теплового насоса. Если вы решите использовать тепловой насос, вы можете использовать два основных типа: тепловой насос вода-вода (например, серия Nordic W) или тепловой насос воздух-вода (например, серия Nordic ATW).

У этих двух типов тепловых насосов есть свои плюсы и минусы, и они лучше всего подходят для определенных домов.Вот различные факторы, которые необходимо учитывать при выборе между этими двумя типами тепловых насосов:

Начальная стоимость

Основное различие между тепловым насосом серии W и тепловым насосом серии ATW заключается в том, как они собирают тепло. Тепловой насос серии W – это геотермальный тепловой насос, что означает, что он забирает тепло из земли. Это достигается за счет извлечения тепла из геотермального контура заземления. Контур заземления – это пластиковый трубопровод, закопанный в землю, по которому циркулирует пищевой раствор антифриза.Зимой жидкость в трубах поглощает низкопотенциальное тепло из земли, а геотермальный тепловой насос извлекает это тепло и передает его в ваш дом.

Установка контура заземления требует выемки грунта или бурения вертикальной скважины, в зависимости от того, сколько места вам доступно. Это увеличивает стоимость геотермального теплового насоса.

Напротив, тепловой насос с воздушным источником собирает тепло из наружного воздуха. Нет геотермального контура заземления, что означает отсутствие земляных работ или вертикального бурения.Вместо этого часть теплового насоса, собирающая тепло, находится вне дома на бетонной плите, как показано на рисунке ниже.

Поскольку земляных работ нет, первоначальная стоимость теплового насоса с воздушным источником меньше, чем геотермального теплового насоса. Стоимость внутренних компонентов, включая гидравлические трубопроводы и внутреннюю часть тепловых насосов обоих типов, примерно одинакова.

Способность

Тепловой насос серии W и тепловой насос серии ATW нагревают воду до температуры 120 ° F для лучистого обогрева пола.Оба агрегата полностью реверсируются для подачи охлажденной воды для кондиционирования воздуха через гидравлический кондиционер, и оба агрегата поставляются с пароохладителем в качестве стандартного оборудования для предварительного нагрева воды для бытового потребления. По возможностям тепловых насосов они очень похожи.

КПД

КПД теплового насоса – это количество тепла, которое он может произвести по сравнению с энергией, необходимой для его работы. Мы измеряем эффективность теплового насоса по формуле, которая называется КПД.COP теплового насоса – это мера производительности теплового насоса по сравнению с количеством энергии, необходимой для производства этой мощности. Вы можете рассчитать COP теплового насоса, измерив его входы и выходы в лабораторных условиях, и мы измерили, что средний геотермальный тепловой насос имеет COP 4,00, в то время как средний тепловой насос источника воздуха имеет COP, который повышается и понижается, но в среднем составляет около 2,9 для колебаний температуры в течение всего года.

Таким образом, можно с уверенностью сказать, что геотермальный тепловой насос более эффективен, чем тепловой насос с воздушным источником.

Стоимость в месяц

Теперь мы знаем, что в среднем тепловой насос с воздушным источником воздуха дешевле в установке, но как насчет ежемесячных затрат? Опять же, именно здесь и проявляется эффективность.

Мы знаем, что тепловой насос серии ATW в среднем немного менее эффективен, чем тепловой насос серии W. Это означает, что ему нужно усерднее работать, чтобы выдать такое же количество тепла. Когда серия ATW работает интенсивнее, она потребляет больше электроэнергии, что делает ее немного более дорогой в эксплуатации, чем серия W.

Если вы выберете воздушный тепловой насос для замены вашей нынешней системы отопления, вы можете ожидать менее резкого снижения ваших счетов за коммунальные услуги, особенно в разгар зимы, когда температуры очень низкие, и агрегат, возможно, придется работать на резервном тепле. в течение нескольких дней в году, который имеет коэффициент полезного действия 1,0.

Долговечность

Поскольку геотермальные тепловые насосы полностью размещаются внутри помещений и под землей, они служат долго. Все основные компоненты находятся внутри дома в условиях контролируемой температуры, например, в подвале или в механическом помещении.Вы можете рассчитывать, что ваш геотермальный тепловой насос прослужит до 20 лет.

Для сравнения, воздушные тепловые насосы также имеют очень хороший срок службы с некоторыми оговорками. В нашем уникально разработанном тепловом насосе серии ATW есть все основные компоненты внутри помещения, включая компрессор и плату управления. Единственные детали, которые находятся в наружном блоке, – это воздушный змеевик, электронный расширительный клапан и вентилятор. Несмотря на то, что мы производим наш наружный блок из самых прочных компонентов, которые мы можем найти, они подвержены износу внешних элементов.Они по-прежнему должны прослужить долгое время, но потребуется некоторое обслуживание внешней части машины.

Комфорт

Оба типа тепловых насосов предназначены для обеспечения чрезвычайно комфортного и бесшумного водяного отопления в вашем доме. Обе системы обеспечат комфортный пол с подогревом в доме. В этом отношении два тепловых насоса равны.

Узнайте, как система теплового насоса может помочь вам сэкономить на ежемесячных счетах за коммунальные услуги.Найдите дилера и получите бесплатное индивидуальное предложение!

Полы с подогревом | Полы с подогревом, тепловые насосы, солнечная энергия, радиаторы, HRV

Полы с водяным подогревом Sun Flow излучают тепло от пола вверх, в отличие от большинства других видов отопления, которые создают накапливание тепла на высоте потолка – тепла, которое стоило вам хороших денег! Сияющее тепло нагревает пол, ковер, мебель, стены и вас, а не только воздух.

Полы

Sun Flow обходятся примерно в три раза дешевле, чем отопление традиционными методами.При питании от конденсационного дизельного котла система пола будет работать на уровне 10-11 центов за киловатт (ноябрь 2008 г. ), что составляет половину стоимости электроэнергии зимой. Хотя люди часто беспокоятся о колебаниях цен на энергоносители, дизельное топливо на самом деле было самым стабильным товаром за последние 25 лет. Поскольку все мы управляем своими домами по-разному, фактическая стоимость будет варьироваться от дома к дому в зависимости от уровня изоляции и образа жизни жильцов.

Подогрев пола – основные принципы
  • Горячая вода подается по специальным трубам, которые проложены в бетонном полу при строительстве дома.В зависимости от площади этажа каждая комната обозначается как зона, а большие жилые помещения могут иметь 2 или даже 3 зоны, которые нагревают эту зону.
  • Нагретая вода поступает от источника тепла в центр управления, который указывает, куда она должна идти. Центр управления учитывает всю информацию, поступающую от термостатов, и то, что было запрограммировано, и гарантирует, что каждая зона получает нужное количество тепла.
  • Центр управления контролирует поступающую и обратную воду, чтобы гарантировать, что нужное количество тепла доставляется в каждую зону, и сообщает источнику тепла, сколько энергии требуется для поддержания желаемой температуры в вашем доме.
  • Кроме того, вы можете настроить поток для каждой зоны и даже полностью отключить зону, если вы не используете эту зону.

Загрузить брошюру

Единственная в Новой Зеландии система теплого пола с полной изоляцией и термическим повреждением

Warm and Cool рекомендует использовать систему обогрева полов MAXRaft вместе с решениями для обогрева полов. MAXRaft – единственный в стране полностью изолированный и термически разрушенный бетонный фундамент. решение.Система MAXRaft может обеспечить степень теплоизоляции R4,5, что в сочетании с системой обогрева полов с тепловым насосом обеспечивает беспрецедентный нагрев. эффективность и экономия средств.

Посетите веб-сайт MAXRaft или загрузите брошюру для получения дополнительной информации.

Выберите источник тепла

Совместите свой лучистый пол Sun Flow с различными источниками тепла:

Тепловой насос
(КПД до 400%)

Конденсационный дизельный котел Evolution
(КПД + 35%)

Granada Wood / Diesel Boiler
(площадь более 2 га)

Котел для газификации древесины

Serena Standard Diesel Boiler
(более дешевая покупка)

Электрокотел Ecotherm

Не будет ли слишком жарко, когда выйдет солнце?
Полы

Sun Flow оснащены множеством эффективных систем управления. Зоны зонированы, расход каждой зоны регулируется индивидуально. Также можно сконфигурировать зоны на более теплой стороне дома отдельно от зон на более холодной стороне, чтобы обеспечить больший контроль, поскольку температуры в этих разных областях различаются. Наши системы также поставляются с внутренними и внешними термостатами, чтобы обеспечить учет всех условий окружающей среды. Время реакции для водяного пола от 30 до 45 минут.

Интеграция систем горячего водоснабжения

При установке водяного пола с подогревом имеет смысл интегрировать и систему горячего водоснабжения, нагревая ее от того же более эффективного источника тепла.Первоначально установка качественной системы будет стоить дороже, но она может дать некоторые реальные преимущества.

Мы рекомендуем цилиндры Duplex из нержавеющей стали с 10-летней гарантией. Они импортируются из Великобритании и свариваются на специальной вакуумной установке, чтобы обеспечить высокое качество соединений и соединений. Новозеландские цилиндры свариваются в естественной атмосфере и могут быстро выйти из строя.

Дуплексные цилиндры поставляются с одной или двумя внутренними теплообменными катушками. Это позволяет подключаться к источнику тепла в полу и к солнечной или мокрой обратной системе, гарантируя, что горячая вода для бытового потребления также нагревается наиболее экономичным способом.Дуплексный цилиндр по-прежнему несут 2 электрических элемента, если когда-либо потребуется солнечная зарядка или полная электрическая поддержка.

Одна система – много возможностей – всего один агент

Система Sun Flow – это лучший способ обеспечить дом полностью центральным отоплением по самой выгодной цене. Нет необходимости в дополнительных системах отопления. Конденсация ушла в прошлое; Аллергии уменьшаются за счет уменьшения количества пылевых клещей и циркулирующей пыли, которая часто возникает в системах с воздушным обогревом.

Warm and Cool обеспечивает комплексное проектирование, установку и резервное обслуживание.

Более 25 лет опыта и более 900 выполненных установок означают, что качество и эффективность гарантированы компанией Warm & Cool.

Для получения дополнительной информации о полах Sun Flow Radiant свяжитесь с нами сегодня.

SunTouch под плиткой с обогревом

Система утепления пола SunTouch отличается ультратонким профилем, который позволяет устанавливать ее практически под любой тип плитки или камня, включая модернизацию существующих полов.

SunTouch экономичен в эксплуатации. В средней ванной комнате используется примерно 3 лампочки мощностью 100 Вт – но только тогда, когда вы этого хотите. Можно использовать различные элементы управления, включая полностью программируемые термостаты на 7 дней.

Элементы усилены Dupont® Kevlar и изолированы Dupont® Tefzel. Кроме того, внешняя поверхность выполнена из прочного Hylar.

Прикреплен тревожный монитор, чтобы ничего не было повреждено во время установки. Вся мощность подается через R. CD. что дает SunTouch высочайшее сочетание функций безопасности.

Идеальная система для обогрева вашей ванной комнаты, кухни, подсобного помещения или любого другого места, где вы хотите обогреть плитку, шифер или камень.

  • Устанавливается непосредственно под плитку, шифер или камень.
  • Истинное лучистое тепло для устранения холода и сырости
  • Надежно заземлен и защищен броней

Для получения дополнительной информации о системе обогрева под плитку SunTouch свяжитесь с нами сегодня.

Опции кассетного блока

Кассетные блоки

можно комбинировать с системами теплого пола Warm & Cool с питанием от теплового насоса.Кассетные блоки обеспечивают мгновенный нагрев зимой или охлаждение летом независимо от заданной температуры пола.

Доступны четыре типоразмера:

2,7 кВт – Размер блока 580 мм x 580 мм x 250 мм и размер панели 680 мм x 680 мм x 30 мм
4,5 кВт – Размер блока 710 мм x 710 мм x 290 мм и размер панели 830 мм x 830 мм x 30 мм
7,0 кВт – Размеры, указанные выше
9,0 кВт – 832 мм x 832 мм x 290 мм и размер панели 980 мм x 980 мм x 30 мм

N. B. Для всех размеров допускайте зазор 20 мм для всех блоков, упомянутых выше.

Загрузить брошюру

Все о теплых полах | tekmar

Решение

Решение – отапливать дом с помощью системы лучистого теплого пола. Все поверхности в помещении нагреваются до той же температуры, что и пол. Сюда входят стены, мебель и, конечно же, вы, обитатель здания.

Для обогрева пола в системе лучистого теплого пола используется теплая вода, протекающая по пластиковым трубкам, установленным в полу.Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером. Котел можно отапливать природным газом, пропаном, мазутом, электричеством или дровами, а также есть варианты солнечных панелей для нагрева воды для обогрева вашего дома.

Лучистые полы с подогревом обладают рядом преимуществ для комфорта и здоровья. Обеспечить контроль температуры в помещении для каждой комнаты или зоны дома очень просто. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, снижая при этом температуру в редко используемых комнатах. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, давая возможность контролировать ваши затраты на электроэнергию.


Выбор подходящего оборудования Обычные термостаты с принудительным воздушным отоплением плохо подходят для работы в системах водяного отопления. Эти термостаты включают излучающий пол, когда температура воздуха ниже установленной температуры, и отключаются, когда она выше установленной температуры. В результате пол имеет тенденцию резко превышать температуру нагрева воздуха при обогреве, а затем не включается, пока температура пола не станет низкой.Кататься на этих американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для теплого пола.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, чтобы периодически подавать в пол нужную температуру воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым поддерживая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

  • Ограничение температуры пола из твердых пород дерева.Полы из твердых пород дерева могут высохнуть и получить повреждения из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие компании, производящие паркетные полы, указывают максимальную температуру 85ºF (30ºC).
  • Поддерживайте минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола от 80 до 85ºF (от 25 до 30ºC), пол становится теплым на ощупь.
  • Сохраняйте комфорт в комнатах с большим количеством стеклянных окон, выходящих на южную сторону.Эти комнаты часто перегреваются днем ​​из-за солнечного излучения, проникающего через окна. Обычно это может привести к тому, что светлый пол станет холодным в течение дня. Поддерживая температуру пола около желаемой температуры воздуха в помещении, комната остается комфортной, даже когда солнце садится вечером.

Чтобы обеспечить экономию энергии, наши термостаты также предлагают возможность создания программируемого графика понижения температуры в ночное время. Термостат снижает температуру в ночное время, обеспечивая тем самым экономию энергии.Затем термостаты могут использовать функцию оптимального запуска вместе с обратной связью по температуре в помещении, чтобы гарантировать, что настройки комнаты и пола вернутся к температуре, когда вы проснетесь утром.

У нас есть решения для управления котлом, зонирования, эксплуатации систем охлаждения и удаленного доступа в Интернет для вашей системы лучистого теплого пола. Наслаждайтесь максимальным комфортом с системой лучистого теплого пола с термостатами Tekmar.

Сколько стоит теплый пол?

Системы теплого пола, часто известные как лучистое отопление, станут роскошным дополнением любого дома.Они не только устраняют необходимость загромождать стены неприглядными радиаторами, но также приносят совершенно новый уровень комфорта в каждую комнату, равномерно распределяя тепло по поверхности пола, так что каждый шаг ощущается как мечта, а весь ваш дом остается достаточно уютным в течение всего дня.

Это все хорошо, но не дорого ли все это добавление роскоши? Сколько стоит теплый пол? Что еще более важно, зачем вам вообще платить за новую систему отопления, если та, которая у вас сейчас, кажется, работает нормально?

В сегодняшнем руководстве мы ответим на все эти и многие другие вопросы, разбив основные связанные с этим затраты, чтобы вы могли начать рассчитывать свой бюджет.Мы также взвесим плюсы и минусы перехода на совершенно новый способ сохранения тепла в доме и, конечно же, объясним, как лучше всего сэкономить на теплых полах.


Установка системы теплого пола может стоить несколько тысяч долларов, но часто оказывается наиболее энергоэффективным способом обогрева больших помещений, подобных этой.

Содержание

  • Что такое «теплые полы»?
  • Сколько стоит теплый пол?
      Затраты на систему водяного теплого пола
    • : 20 000 – 45 000 долларов США
      • Затраты на электрическое отопление пола
    • : 9 000 – 22 500 долларов США
    • Затраты на геотермальное отопление под полом: 25 000 – 50 000 долларов США
    • Стоимость системы солнечного лучистого отопления: 10 000 – 25 000 долларов США
    • Propane : 5000–10 000 долл. США
  • Ретро-арматура «Полы с подогревом» vs.Установка в доме новой постройки: чем отличаются цены?
  • Полы с подогревом по сравнению с традиционным отоплением: сколько они стоят в эксплуатации
  • Сколько стоят лучистые стены и потолки?
  • Часто задаваемые вопросы о теплых полах
  • Последняя мысль: как лучше всего сэкономить деньги при установке теплых полов?

Что такое «теплые полы»?


В системе подогрева пола используется серия соединенных между собой трубок для обогрева нижней стороны пола

Хотя это может показаться несерьезным дополнением, полы с подогревом делают гораздо больше, чем просто заставляют ваши ноги чувствовать себя уютно и тепло посреди зимы.На самом деле это один из самых эффективных способов обогрева дома, использующий гораздо меньше электроэнергии или ископаемого топлива, чем стандартная система отопления дома.

В традиционных системах отопления дома горячий воздух движется от периметра комнаты внутрь, что приводит к неравномерному распределению тепла.

В крайних случаях это может означать, что в больших комнатах очень холодно в центре, но слишком жарко у стен, что создает общий дискомфорт. Это также означает, что ваша система отопления должна работать в два раза больше, чтобы обогреть всю комнату.

Полы с подогревом просто предлагают лучшее решение.

Трубки или кабели проложены под черным полом. Затем тепло передается через них даже в виде горячей воды или электрического отопления, которое затем поднимается вверх, через ваш пол в вашу комнату, а это означает, что все полы и мебель получают одинаковое количество тепла, создавая гораздо более комфортный опыт.

И это не единственное преимущество.

Традиционные системы отопления имеют привычку выдувать по комнате всевозможную пыль и аллергены, создавая нездоровую среду для вас и ваших близких и требуя использования дорогих очистителей воздуха.

С полом с подогревом такой проблемы нет; воздух в вашем доме остается чистым, температура остается подходящей, а ваши счета за электроэнергию остаются на рекордно низком уровне.

Сколько стоит теплый пол?


Полы с подогревом делают любой пол достаточно теплым, чтобы ходить босиком.

Установка пола во всем доме площадью 2 000 квадратных футов стоит от 9 000 до 50 000 долларов в зависимости от используемых материалов и типа установленной системы.

Эти цифры включают в себя все детали и трудозатраты и должны дать вам хорошее представление о том, сколько вам нужно будет отложить, чтобы встроить пол с подогревом в новое здание.

Если вы планируете использовать систему пола только для одной комнаты, вам рекомендуется отложить где-то от 1900 до 5000 долларов, при этом самыми важными определяющими факторами здесь являются размер вашей комнаты и тип система используется.

Однако, если вы модернизируете новую систему отопления (устанавливаете ее в существующий дом), то потребуется дополнительная оплата, связанная с заменой старого пола и последующей установкой нового пола.Это может добавить от 2000 до 10 000 долларов к общей стоимости вашего проекта.

Вы также захотите рассмотреть стоимость дополнительного оборудования, которое поможет вам максимально эффективно использовать ваше новое лучистое отопление.

Умный термостат хорошего качества, такой как, например, самый продаваемый Google Nest, поможет вам управлять вашей системой, контролировать температуру и в целом использовать теплый пол наиболее эффективным образом.

Пока все хорошо, но давайте будем честными:

Между 9000 и 50 000 долларов огромная разница.Итак, как мы пришли к этим цифрам?

Ниже мы рассмотрим различные типы систем лучистого отопления для жилых домов и связанные с ними расходы, чтобы вы могли получить более точное представление о том, сколько вы, вероятно, потратите.

Расходы на систему водяного теплого пола

: 20 000 – 45 000 долларов США

Хотя они обычно стоят больше, чем электрическая система, системы водяного отопления неизменно пользуются популярностью в современных новостройках благодаря низким эксплуатационным расходам.

Часто используемые в качестве решения для всего дома, а не для отдельной комнаты, гидронные системы полагаются на бойлер, который нагревает воду до 120 ° F и перекачивает ее через ряд соединенных между собой труб под вашими полами. Поскольку горячая вода может удерживать тепло намного эффективнее, чем электрическая проводка, вашему дому потребуется гораздо меньше энергии для полного обогрева, и, таким образом, вы обнаружите, что меньше тратите на свои счета за электроэнергию.

Хотя это, несомненно, положительный момент, это означает, что вам придется потратить больше на первоначальную установку.Если ваша текущая система центрального отопления работает от бойлера, вы можете использовать его для своей новой системы водяного отопления. В противном случае вам потребуется установить новый вместе с подходящим насосом.

Установка котла

сама по себе может стоить вам от 6 до 9 000 долларов, после чего вы будете искать от 5 до 15 долларов за квадратный фут, чтобы проложить специальные трубы, предназначенные для водяного теплого пола.

Вы сможете удерживать свои расходы на нижнем пределе шкалы, выполняя большую часть работы самостоятельно, но, если вы не профессионал в области сантехники, возможно, стоит обратиться за помощью к специалисту.

После того, как работа будет завершена, на вашу гидравлическую систему можно накрыть паркет, ковровое покрытие или винил.

Стоимость электрического водяного теплого пола: 9000 – 22 500 долларов США


Системы электрического отопления часто лучше подходят для отдельных комнат, таких как ванные комнаты

Поскольку электричество может быть довольно дорогим, вы редко найдете дом, в котором в каждой комнате используется электрический пол с подогревом. Скорее, их чаще устанавливают в недавно разработанных ванных комнатах, чтобы создать приятное ощущение тепла и уюта при выходе из душа или добавить немного роскоши в главные спальни и аналогичные жилые помещения.

Хорошая новость заключается в том, что они, как правило, намного более доступны не только потому, что применяются на меньшем пространстве, но и потому, что для них требуется гораздо меньше дорогих деталей.

В системе этого типа электрические кабели прикрепляются к специально разработанным тепловым матам, которые можно легко установить поверх вашего чернового пола с помощью тонкого раствора, чтобы удерживать их на месте. Сами маты могут стоить всего от 5 до 10 долларов за квадратный фут, что делает их гораздо более доступным вариантом с точки зрения начальных затрат на установку.

В наши дни вы даже можете купить комплекты с полным электрическим лучистым подогревом пола, такие как этот комплект площадью 100 квадратных футов от Heatwave.

Если вы знаете, что делаете, вы даже можете установить один из этих комплектов самостоятельно, сэкономив еще больше денег на оплате труда. В противном случае вам может потребоваться помощь со стороны, особенно если вам нужно перемонтировать электрическую проводку, чтобы убедиться, что ваша система установлена ​​безопасно и соответствует программному обеспечению.

После установки на электрические полы с подогревом обычно кладут керамическую или каменную плитку, хотя можно купить нагревательные маты, подходящие для ламината и виниловых полов.

В качестве альтернативы, если вы не хотите взламывать существующий пол, вы всегда можете купить в магазине прокладки для подогрева пола, которые можно встроить в отсеки для балок под черным полом, если у вас будет доступ к ним из подвального помещения или из подвала.

Затраты на геотермальное отопление под полом: 25 000–50 000 долларов

Геотермальные системы отопления часто рекламируются как эффективный способ сохранить тепло в вашем доме, не тратя целое состояние на счета за электроэнергию, но, как и в случае с гидравлическими системами, их установка может стоить целое состояние.

Геотермальное отопление основано на принципе использования собственной тепловой энергии земли и передачи ее в ваш дом. Где-то между четырьмя и шестью футами ниже поверхности температура земли остается на постоянном уровне между 40 ° F – 45 ° F. Геотермальная система полагается на эту стабильную температуру, чтобы уравновесить постоянно меняющиеся температуры в вашем доме и обеспечить то, что можно считать «бесплатным» отоплением.

В системе используется ряд соединенных труб (известных как «контур заземления»), который закопан под землей, и насос для забора тепловой энергии из-под земли и распределения ее в ваш дом через внутренний блок обработки.

Вместо этого тепло, уходящее обратно из вашего дома через двери, окна и другие щели, большая часть его втягивается обратно в систему и возвращается в землю для использования в будущем.

С другой стороны, в такой системе есть что нравится.

Во-первых, это определенно один из самых экологически чистых способов обогрева вашего дома. Это также может снизить количество, которое вы тратите на домашнюю электроэнергию, на целых 50%, потребляя электричества ровно столько, сколько нужно для питания внутреннего блока и насоса.

Некоторые системы могут быть спроектированы даже для охлаждения, помогая снизить температуру в помещении без традиционных систем кондиционирования воздуха.

Однако они очень дорогие: один насос стоит несколько тысяч долларов. Их также не так просто установить, поэтому вы, вероятно, обнаружите, что потратите тысячи долларов на то, чтобы нанять профессиональную услугу, чтобы установить один для вас.

Хотя эти затраты обычно исключают их как вариант для большинства владельцев жилой недвижимости, геотермальное отопление становится все более популярным выбором для экологически ориентированных предприятий, стремящихся уменьшить свой углеродный след и снизить общие затраты на электроэнергию.

Стоимость солнечной системы лучистого отопления: 10 000–25 000 долл. США


Солнечная энергия может использоваться для питания электрической или гидравлической системы теплого пола. Хотя у них одни из самых высоких затрат на установку, они являются одной из самых дешевых систем в эксплуатации

Если вы ищете экологически чистый способ использования теплых полов, но обнаруживаете, что избыточная стоимость геотермального отопления выходит за рамки вашего ценового диапазона, возможно, стоит подумать об использовании системы солнечного лучистого отопления.

Конечно, это все еще относительно дорого, но это также на тысячи долларов дешевле, чем геотермальная система, и вы даже можете получить грант на солнечную батарею, чтобы помочь с расходами. Это особенно актуально, если вы планируете использовать солнечную энергию для питания системы электрического теплого пола.

В этом случае у вас могут быть установлены стандартные солнечные фотоэлектрические панели, которые преобразуют солнечную энергию в электричество. Это электричество можно использовать не только для питания вашей системы отопления, но и для питания ваших бытовых приборов и освещения, что делает систему доступной и экологически эффективной.

Если, с другой стороны, вы решите использовать гидронную систему, работающую на солнечной энергии, вам также необходимо будет приобрести солнечный тепловой цилиндр, который работает вместе с вашими солнечными панелями для нагрева воды, которая затем будет отводиться в ваш система полов. Как вы понимаете, установка этого стоит значительно дороже, но, как правило, оно того стоит с точки зрения долгосрочной экономии энергии.

Расходы на отопление полов на пропане: 5000–10 000 долларов

Хотя системы лучистого отопления на основе пропана не совсем распространены, они существуют и часто могут оказаться эффективным способом получения теплых полов при небольшом бюджете.

По большей части, эти типы систем являются лишь вариацией вашей стандартной гидравлической системы. Вам по-прежнему понадобится гидравлическая трубка, проложенная под полом, и насос для распределения горячей воды. Единственное существенное отличие состоит в том, что вы будете использовать пропановый водонагреватель, чтобы нагреть воду достаточно, чтобы согреться в доме.

Хорошая новость в том, что это очень недорогая альтернатива более популярным системам лучистого отопления. Плохая новость заключается в том, что пропановому водонагревателю обычно требуется больше времени, чтобы довести воду до подходящей температуры, не говоря уже о том, что, хотя пропан довольно безопасен, он все еще горючий и, следовательно, может стать причиной пожара высокого уровня. риск, на который не захочет пойти большинство семей.

Установка полов в стиле ретро и установка в новом доме: чем отличаются цены?


Установка лучистого отопления во время строительства нового дома всегда обходится дешевле, чем его переоборудование в существующее здание

Как бы вы ни посмотрели на это, установка лучистого теплого пола всегда будет более доступной в новостройках. Это связано с тем, что его можно легко интегрировать в проектные планы и встроить как часть напольного покрытия.

Нельзя сказать, что у вас не может быть полов с подогревом, если вы уже живете в существующей собственности, просто установить его немного сложнее и, следовательно, дороже.

Чтобы установить систему на первом этаже, нагревательные трубы могут быть размещены на нижней стороне чернового пола, при условии, что вы можете добраться до них из подвала или из подвала. Если это невозможно, вам, как правило, придется занимать весь пол в любом помещении, где вы хотите установить отопление. Как правило, это не должно стоить намного дороже, если вы выполняете работу самостоятельно, хотя, поскольку это занимает больше времени, вы можете обнаружить, что ваши затраты на рабочую силу увеличиваются, если вы нанимаете подрядчика.

На втором этаже вы можете либо снять пол, либо снять потолок в помещениях ниже, чтобы вы могли прикрепить трубы под черным полом. Оба варианта увеличивают общую стоимость вашего проекта, хотя, учитывая сложность проекта, удаление потолка обычно будет стоить дороже, чем удаление и замена пола.

Если вы хотите составить бюджет, мы рекомендуем выделить 500 долларов на то, чтобы профессионал снимал ваш пол, и от 500 до 700 долларов на снятие потолка.

Тогда вы можете заплатить от 900 до 2000 долларов за установку нового потолка. За установку нового пола большинство домовладельцев платят в среднем 5000 долларов, хотя цены могут варьироваться от 1000 до 10000 долларов в зависимости от размера и используемых материалов.

Напольное отопление и традиционное отопление: сколько они стоят в эксплуатации


С помощью излучающих полов легче управлять энергопотреблением в доме, поскольку они стоят в четыре раза меньше в эксплуатации, чем традиционное отопление

Вот где появляются действительно хорошие новости:

Системы теплого пола стоят в четыре раза меньше в эксплуатации, чем стандартная домашняя система отопления.

Американские домовладельцы обычно тратят в среднем 25 долларов на отопление дома площадью 200 000 квадратных метров в течение 24 часов. Между тем, электрическая система подогрева пола стоит всего 10 долларов, а гидронная система может стоить всего 3-5 долларов.

Если вы выберете солнечное или геотермальное отопление, вы можете обнаружить, что платите еще меньше.

Сколько стоят светлые стены и потолки?

Хотя излучающие полы, как правило, являются наиболее популярным методом обогрева дома, некоторые домовладельцы предпочитают встраивать аналогичные системы в свои стены и потолки вместо или в дополнение к напольным системам.

Вместо использования скрытых труб в излучающих стенах и потолках, как правило, используются отдельные панели. Как правило, ожидайте, что вы заплатите от 150 до 300 долларов за одну лучистую нагревательную панель, плюс дополнительные 200-500 долларов за профессиональную установку. Для большинства домов достаточно одной или двух панелей на комнату.

Как видите, это делает их гораздо более доступным вариантом с точки зрения установки, хотя вы не получите такого же уровня равномерного распределения тепла, как при использовании полов с подогревом.

Часто задаваемые вопросы о теплых полах


Полы с подогревом могут работать несколько часов, поэтому всегда лучше использовать программируемый термостат, чтобы контролировать их включение

Сколько времени нужно на установку теплого пола?

Установка полов с подогревом во всем доме площадью 2000 квадратных футов должна занять у профессионального подрядчика от двух до четырех дней, хотя это зависит от того, сколько подготовительных работ они должны выполнить в первую очередь.

Если ваш подрядчик должен сначала отремонтировать существующий пол, прежде чем он сможет установить новый, то это может занять дополнительный день или два. Чтобы ускорить процесс (и снизить в нем затраты), вам будет полезно взять слово до прибытия подрядчиков.

Если вы устанавливаете теплый пол только в одном помещении, это может занять до полного рабочего дня, в то время как более сложные проекты могут потребовать от опытного подрядчика до полной недели.

Могу ли я самостоятельно установить теплый пол?

Если вы полностью уверены в своих способностях самостоятельного изготовления, то нет причин, по которым вы не смогли бы самостоятельно успешно установить стандартную систему лучистого отопления.

Это может снизить общую стоимость установки вашей системы на 5–10 долларов за квадратный фут, так что это, безусловно, полезный способ сэкономить деньги. Однако стоит иметь в виду, что вы можете в конечном итоге доплатить за покупку необходимых инструментов и оборудования, если у вас их еще нет, и даже тогда вся работа может занять у вас больше времени, чем у опытного подрядчика.

Тем не менее, вам все равно придется заплатить квалифицированному электрику, чтобы подключить вашу новую систему отопления к электросети, так как это не только опасно делать в одиночку, но также может противоречить строительным нормам вашего штата.

Сколько времени нужно для прогрева полов с подогревом?

Хотя до сих пор существуют устаревшие системы, которым может потребоваться до 24 часов для адекватного обогрева дома (особенно в середине зимы), большинство современных вариантов работают намного быстрее.

Как правило, для прогрева полов с подогревом требуется от двух до трех часов, поэтому использование хорошего программируемого термостата необходимо.

Тем не менее, вы можете почувствовать преимущества намного раньше, в зависимости от типа вашего напольного покрытия. Например, деревянные полы являются хорошими проводниками тепла, поэтому вы должны начать замечать разницу уже через час после включения системы отопления.

Должен ли я действительно оставлять пол с подогревом на весь день?

Хотя это может показаться нелогичным, оставление теплого пола на весь день может оказаться полезным в зимние месяцы.

Как мы уже обсуждали, большинству систем отопления на прогрев требуется до трех часов. Это просто бесполезно, если вы возвращаетесь в холодный дом после тяжелого рабочего дня и должны ждать несколько часов, прежде чем почувствуете тепло.

Именно по этой причине многие эксперты рекомендуют оставлять отопление включенным, по крайней мере, на низком уровне. Таким образом, когда вы вернетесь домой, вы намного быстрее почувствуете преимущества теплого пола.

Но подождите, разве оставлять отопление включенным, когда никого нет дома, – пустая трата денег?

Не обязательно.

Дело в том, что для перехода вашего дома от ледяного холода к полностью нагретому требуется гораздо больше энергии, чем для перехода от низкой температуры к высокой. Другими словами, хотя поддержание обогрева в течение всего дня будет стоить вам немного денег, это все равно может обойтись дешевле, чем включение и выключение всей вашей системы каждый божий день.

Какой тип полов для теплого пола лучше всего?

Лучший вид готового напольного покрытия для теплого пола – это любой вид, который хорошо передает тепло от скрытых трубок в комнату.

Керамическая и каменная плитка часто оказываются самыми популярными вариантами, так как они обеспечивают лучшую теплопроводность. По этой причине многие люди предпочитают использовать пол с подогревом на кухнях и в ванных комнатах.

Паркетные полы тоже подойдут, но некоторые из них могут покоробиться, если станут слишком горячими. Итак, если вы все же хотите отделку под дерево, часто лучше выбрать искусственную древесину, способную выдерживать тепло.

Ковролин

также может подойти, хотя, поскольку он менее эффективен в передаче тепла, рекомендуется, чтобы общая сумма ковра и подложки не превышала 2.5

Последняя мысль: как лучше всего сэкономить деньги при установке теплого пола?

Изучив затраты, связанные с установкой различных типов полов с подогревом, сразу становится очевидным одно:

Даже самые дешевые системы обойдутся вам в несколько тысяч долларов.

Тем не менее, прежде чем вы позволите такой высокой цене отказаться от всей идеи в целом, стоит рассмотреть несколько способов сэкономить деньги на этом типе отопления, наслаждаясь всем комфортом, роскошью и энергоэффективностью с меньшими затратами.

Перво-наперво, самый быстрый и простой способ сэкономить на теплых полах – это делать большую часть работы самостоятельно. В зависимости от размера проекта затраты на рабочую силу обычно составляют от 10% до 20% от общего бюджета такого проекта. Таким образом, отказавшись от обычных гонораров подрядчика, вы можете сэкономить сотни, а возможно, даже тысячи долларов.

Единственное исключение из этого правила – если вы не совсем уверены в своих навыках DIY. Небольшая авария или плохо смонтированная система отопления могут вызвать всевозможные проблемы, требующие дорогостоящего ремонта или даже полной замены пола.В этом сценарии то, что начиналось как способ сокращения расходов, может в конечном итоге обойтись вам дороже, поэтому вы можете обнаружить, что в ваших интересах нанять профессионала.

Кроме того, экономия денег – это вопрос приоритетов.

Если вы больше заинтересованы в том, чтобы тратить как можно меньше на фактическую установку, то система электрического отопления – это то, что вам нужно. Хотя изначально это будет стоить меньше, в конечном итоге вы потратите больше на энергопотребление.

С другой стороны, установка системы водяного теплого пола требует гораздо больших начальных вложений, но сопряжена со значительно более низкими эксплуатационными расходами.Другими словами, хотя в краткосрочной перспективе вы не сэкономите денег, в конечном итоге дополнительная роскошь водяных полов с подогревом в конечном итоге окупится.

Различное применение // Mitsubishi Electric

Тепловые насосы для горячей воды могут использоваться по-разному – от теплого пола до водяного охлаждения. Решения Mitsubishi Electric Water Solutions требуют инженерного участия вашего специалиста Mitsubishi Electric.

Теплый пол

Системы подогрева полов используются во многих новых домах для обогрева полов.В этих системах используется теплая вода, циркулирующая по трубам, проложенным в плите пола, и доставляющая лучистую энергию для обогрева помещений, обеспечивая максимальный комфорт.

Подключить тепловой насос Mitsubishi Electric для горячего водоснабжения к системе теплого пола очень просто, поскольку большинство существующих систем подпольного отопления включает в себя необходимые внутрипольные водопроводные трубы, распределительные коллекторы, насосы и элементы управления. Вода от теплового насоса для горячей воды подается по трубопроводу на панель подогрева пола и циркулирует через систему подогрева пола.Температура отопления регулируется либо контроллером системы под полом, который предоставляется установщиком системы отопления, либо настенным контроллером теплового насоса для горячей воды Mitsubishi Electric, который обеспечивает индивидуальные требования к настройке системы.

Горячее водоснабжение

Компактные и сплит-системы 5,0 ~ 16,0 кВт

Как в новых, так и в существующих установках тепловые насосы для горячей воды Mitsubishi Electric серии PUHZ в сочетании с регулятором температуры потока воды PAC-IF031 позволяют нагревать горячую воду для бытовых нужд за счет интеллектуального переключения между тепловым насосом и электрическим погружным элементом в накопителе горячей воды. Это обеспечивает поддержание идеальной температуры воды в вашем водонагревателе 60 ° C для уничтожения таких бактерий, как легионелла.

Разработанный для наших тепловых насосов для горячей воды, у нас есть ряд водонагревателей низкого и сетевого давления, оснащенных змеевиками теплообменника. Для существующих установок может потребоваться дополнительный теплообменник вне цилиндра, за исключением змеевиковых или «готовых к использованию солнечной энергии».

VRF Коммерческий 12,5 ~ 45,0 кВт

Новые водонагревательные агрегаты Mitsubishi Electric PWFY-P ~ AU, PWFY-P ~ BU и CAHV позволяют предварительно нагреть воду и даже полностью нагреть ее, используя отходящее тепло, которое обычно теряется в атмосферу из коммерческой системы кондиционирования воздуха.Также можно обеспечить такой же нагрев от автономной системы PWFY для нагрева воды до 70 ° C. В зависимости от требуемой системы и от того, используется ли существующая система для рекуперации энергии, это обеспечивает экономию энергии от 300 до 550%.

Спа бассейны

Спа-бассейны потребляют больше энергии, чем многие бассейны, из-за более высокой температуры и потенциальных потерь тепла. Установка теплового насоса для горячей воды в существующий бассейн с гидромассажем может значительно снизить ваши расходы на отопление.Энергопотребление можно снизить в 3-4 раза.

Примечание. У нас есть новая линейка теплообменников с змеевиком из титана / кожуха из ПВХ, которые подходят для наших тепловых насосов для горячей воды PUHZ. Это устраняет любой риск коррозионного повреждения из-за очистки воды от соли или хлора и упрощает работу с водопроводными трубами в бассейне.

Бассейны

Многие бассейны используются только в самые теплые летние месяцы и часто остаются неиспользованными до конца года.Установка теплового насоса для горячей воды позволит вам наслаждаться плаванием в бассейне круглый год!

Примечание. У нас есть новая линейка теплообменников с змеевиком из титана / кожуха из ПВХ, которые подходят для наших тепловых насосов для горячей воды PUHZ. Это устраняет любой риск коррозионного повреждения из-за очистки воды от соли или хлора и упрощает работу с водопроводными трубами в бассейне.

Гидропоника

Большинство гидропонных систем выращивания требуют, чтобы вода или питательные растворы были нагреты до определенной температуры, зависящей от культуры.Затем нагретая вода перекачивается вокруг грядок, чтобы обеспечить растения теплом и питательными веществами. Поскольку контроллер теплового насоса может быть настроен на точный контроль температуры воды, за чувствительными культурами легко ухаживать. Благодаря возможности удаленного изменения температуры тепловой насос может взаимодействовать с большинством контроллеров теплиц и гидропонных систем выращивания. Усовершенствованный «экономичный режим» позволяет осуществлять компенсацию температуры потока в зависимости от температуры наружного воздуха для обеспечения максимально возможной энергоэффективности.

Аквакультура

Системы аквакультуры часто требуют как нагрева, так и охлаждения в зависимости от вида и времени года. Например, пауа, выращиваемая на земле и в помещении, потребует тепла зимой и часто охлаждения летом.

Охлаждение воды

Охлаждение воды доступно при температуре подачи до 6 ° C от мощности от 4,5 кВт до 14 кВт в диапазоне PUHZ и от 20 кВт в диапазоне PWFY.Для систем требуются внешние насосы, и, в зависимости от применения, потребуется рассол или раствор антифриза для предотвращения замерзания пластинчатого теплообменника. Применения включают небольшие технологические и жидкостные системы охлаждения, а также охлаждение воды для выбранных фанкойлов.

различных типов теплых полов – влажные системы UFH

Существует два основных типа полов с подогревом: электрическое, половое отопление, которое иногда называют сухой системой, и водяное напольное отопление , которое также известно как влажная система.Системы сухих и влажных полов схожи, и у обоих есть свои плюсы и минусы.

Главный недостаток электрического теплого пола – это стоимость эксплуатации. Стоимость обогрева всей площади пола с помощью электрических полов будет значительно дороже, чем эксплуатационные расходы на влажные полы с подогревом.

Преимущество электрических полов с подогревом заключается в простоте установки, поэтому они часто используются на небольших площадях или в проектах «сделай сам». Электрический теплый пол может показаться экономичным вариантом, когда вы видите начальную стоимость по сравнению с влажным теплым полом, но в долгосрочной перспективе это, скорее всего, обойдется вам дороже.Инвестиции в качественную систему влажных полов с подогревом обеспечивают долговечность, эффективность, надежность и низкие эксплуатационные расходы. Ознакомьтесь с нашим руководством по ценам на теплый пол, чтобы узнать больше.

Несмотря на то, что электрические полы имеют отличную теплоотдачу и быстрое время отклика на нагрев, очень важно убедиться, что мощность нагрева регулируется должным образом, чтобы избежать перегрева и потенциального повреждения напольных покрытий.

Преимущества мокрого теплого пола

Влажные полы с подогревом очень эффективны, они примерно на 25% эффективнее радиаторов в сочетании с современным конденсационным котлом и до 40% эффективнее при работе от теплового насоса.В отличие от газового или масляного котла, который нагревает воду до температуры от 65 до 85 ° C, тепловой насос вырабатывает горячую воду с температурой около 40 ° C.

Гидравлические полы с подогревом могут сочетаться с возобновляемыми источниками тепла, такими как солнечные тепловые и воздушные тепловые насосы, которые работают при более низких температурах подачи, чем традиционные методы отопления – это связано с большой площадью поверхности, создаваемой трубопроводами сверхвысокого теплоносителя в полу, по сравнению с относительно небольшой площади радиатора.

По данным экспертов по энергосбережению First Utility UK, тепловые насосы с воздушным источником имеют КПД 300%.На каждую используемую единицу энергии они производят три единицы тепла, что делает их в три раза более эффективными, чем традиционные системы электрического и газового отопления.

Возможно, вы не знали, что влажные полы с подогревом не обязательно устанавливать на этапе нового строительства. Как и электрические теплые полы, он может быть установлен во время ремонта.

Система Ambilowboard (SRB) – это система из цементных плит с пазами, которая входит в нашу линейку низкопрофильных плит и идеально подходит для сценариев модернизации.

Система AmbiLowboard (SRB) была выбрана для полов с подогревом во всех десяти квартирах на St Annes Road, Harrow, что является прекрасным примером того, как коммерческие площади могут быть преобразованы в качественные жилые дома. AmbiLowboard SRB был идеальным решением для этого ремонта, так как система имеет минимальную высоту пола, а с учетом возможности укладки плитки непосредственно на систему общее наращивание составляет всего 18 мм.Без радиаторов дизайнер интерьеров обладал полной гибкостью в дизайне, а отопление зонируется индивидуально в каждой комнате, что позволяет будущим владельцам программировать отопление для каждой комнаты и максимизировать эффективность.

К другим преимуществам электрического и водяного теплого пола относятся:

  • Свобода дизайна интерьера – Поскольку полы с подогревом полностью скрыты под полом, дизайнеры интерьеров имеют полную свободу при проектировании здания, не беспокоясь о размещении радиаторов, и больше свободы для оформления здания, поскольку оно будет гораздо больше места на стене для размещения мебели у стен и настенных украшений.
  • Самый здоровый вид обогрева – Это фактор, который часто упускают из виду при исследовании различных типов обогрева. Самая большая польза для здоровья от теплых полов – это уменьшение респираторных заболеваний. Традиционное конвекционное отопление от радиаторов перемещает теплый воздух круговыми движениями, улавливая и перераспределяя частицы пыли. В то время как лучистое тепло, создаваемое полами с подогревом, мягко нагревает комнату от пола вверх, а это означает, что частицы пыли гораздо меньше двигаются.НФГ также может уменьшить количество пылевых клещей в вашем доме на 80% и помогает облегчить боль людям, страдающим артритом.
  • Самая удобная форма обогрева – Полы с подогревом работают за счет циркуляции теплой воды через ряд непрерывных петель, которые проходят под полом, создавая большую лучистую поверхность, которая нагревает комнату от пола вверх. Эта лучистая форма отопления намного удобнее, чем конвекционное тепло, создаваемое радиаторами, которые втягивают холодный воздух через пол, нагревают его и затем направляют вверх к потолку.
  • Безопасность – Радиаторы могут вызывать проблемы с безопасностью, особенно для маленьких детей, в основном потому, что, когда радиаторы работают при высокой температуре, они могут сильно нагреться, поэтому существует риск того, что ребенок или даже уязвимый взрослый может обжечься, прикоснувшись к радиатор. Многие дома престарелых переходят на полы с подогревом, чтобы защитить жителей с деменцией. Некоторые части радиатора также могут быть острыми, поэтому существует риск порезаться об одну из них при падении.

Тяжелые влажные теплые полы – самый популярный и эффективный вид теплого пола. Трубы зажимаются или пристегиваются скобами к слою утеплителя, затем сверху укладывается стяжка. Теплые трубы эффективно нагревают всю плиту, обеспечивая равномерную и постоянную теплоотдачу.

Система AmbiClip – одна из наиболее распространенных систем теплого пола, обеспечивающая быстрый, гибкий и эффективный способ обогрева в стяжке пола, что делает ее идеальной для новостроек.

Наша система AmbiClip была установлена ​​в уникальном и роскошном отеле в Хэмпстеде, Северный Лондон. Минималистичный и современный дизайн означал, что пол с подогревом был естественным выбором для системы отопления.

Вы думаете, какой теплый пол выбрать для своего следующего проекта: электрический или влажный?

Свяжитесь с нашей командой сегодня, чтобы обсудить ваши требования к полам с подогревом.Просто позвоните нам по телефону 01707 649 118 или по электронной почте [email protected]

Вы нашли эту статью полезной? Ознакомьтесь с ценами на UFH – Сколько стоит влажный пол с подогревом? Или преимущества теплых полов.

Вам может понравится

Узорная плитка на пол: напольная плитка с геометрическим узором и орнаментом, керамические узорные изделия

01.06.2023

Монтаж теплого пола под линолеум: монтаж, укладка, какой лучше положить

09.08.1971

Пол в гостиной из керамогранита: Как выбрать пол для гостиной из керамогранита, плитки или дерева

02.06.2023

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
