Узел подмеса для теплого пола: Насосно-смесительные узлы для водяного теплого пола — виды, монтаж и подключение к системе отопления

Смесительный узел Icma M054 для коллекторов теплого пола

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? – присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

Смесительный узел для теплого пола Icma M054 без насоса

  • Описание
  • Документация
  • Отзывы
  • Доставка
Характеристики

Товар Смесительный узел
Страна Италия
Высота, мм 368
Ширина, мм 295
Бренд icma
Серия m054
Модель m054
Материал Латунь
Тип Без насоса
Монтаж универсальный
Межосевое расстояние, мм 210
Мощность, кВт 12,5
Назначение для теплого пола
Гарантия 2 года
Бренд (рус. ) икма
Макс. рабочее давление, бар 10
Резьба Наружная
Монтажная длина, мм 180
Диаметр подключения к контуру 1″ (ø 25)
Присоединительный диаметр насоса 1 1/2″ (ø 40)
Макс. перепад давления, бар 1
Насос в комплекте Нет
Пропускная способность (kvs), м³/ч 4,84
Наличие Есть
Комплектующие фиксированная точка термостатического регулирования, предохранительный термостат, клапан максимального давления, термоголовка с выносным датчиком, вентиль фиксированной настройки с регулируемым расходом, запорный клапан на обратной линии, автоматический воздухоотводчик
макс. рабочая температура, °c 110
диапазон регулирования, °c 20-50
диаметр подключения к магистралям 1″ (ø 25)

Брошюра

Технический паспорт

Каталог продукции 2019

Краткий каталог продукции

Декларация о соответствии

+ Добавить комментарий


//”ProductVideo”

Бренд:

икма

Серия:

m054

Модель:

m054

Страна:

Италия

Артикул:

М054

Смесительный узел для теплого пола – типы, материалы и способ выбора

Альтернатива радиаторному отоплению – система теплых полов является современным решением, способная правильно обогреть здание любого типа. Теплый пол можно установить в отдельном взятом помещении или таким образом решить проблему отопления всего дома. Самое главное — данная система является автономной, потому что для нее необходимо подготовить теплоноситель с более низким температурным показателем. А за это отвечает смесительный узел для теплого пола – так называемая подготовительная станция.

Что собой она представляет? Чисто визуально смесительный узел – это группа трубопроводов, соединенных в определенном порядке. Их цель – это выдать один поток теплоносителя, который будет собран из двух потоков. Если рассматривать это соединение с конструктивной точки зрения, то можно продумать несколько вариантов. В настоящее время производители пользуются тремя:

  1. Параллельный способ подсоединения. Не самый эффективный, поэтому встречается сегодня достаточно редко. Для этого в устройство коллектора устанавливается термоклапан для теплого пола двухходового действия. С его помощью производится подключение основного потока к вспомогательному (обратному).
  2. Последовательный. Это более эффективный вариант за счет повышенной производительности узла. В нем практически весь поток направляется потребителю.
  3. Комбинированный. Понятно, что в состав узла входит и параллельный способ подсоединения, и последовательный.

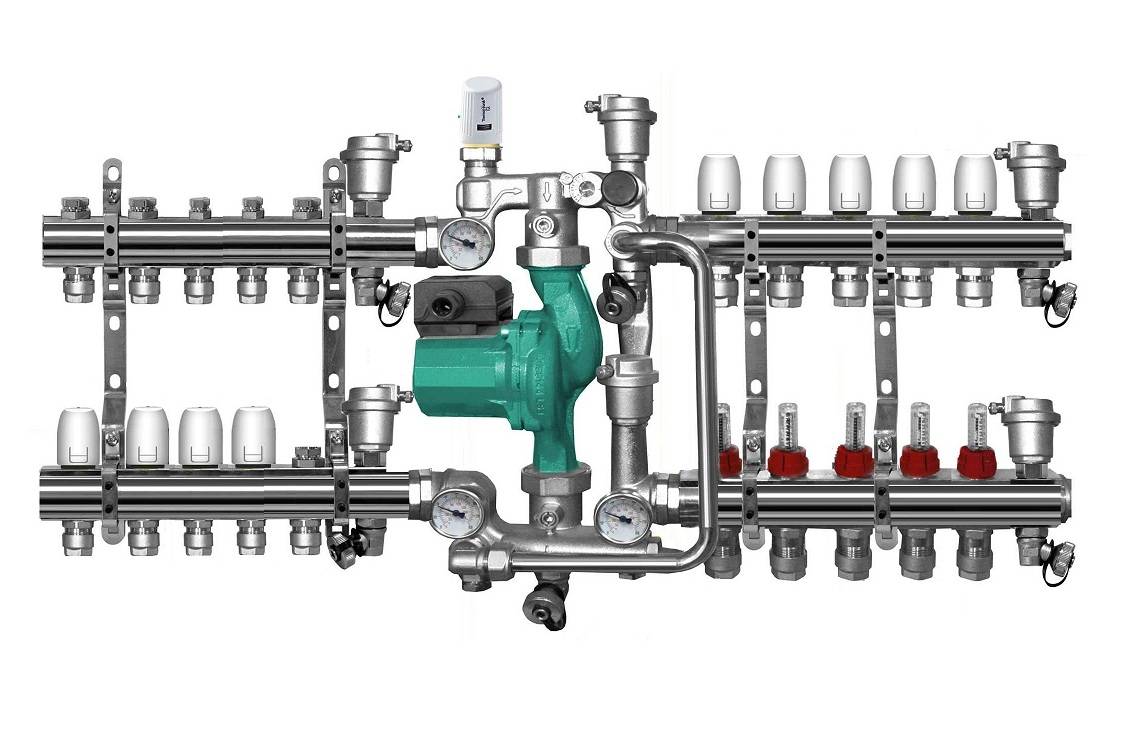

Смесительный коллектор из латуни

Обычно в узел входит несколько приборов: сами трубы с тройниками, блок автоматики, циркуляционный насос для теплого пола и различные клапаны (смесительные, трехходовые, регулирующие), которые устанавливаются как на подающем контуре, так и на обратном.

Внимание! Тот, кто пытается своими руками установить коллектор для теплого пола, должен знать, что он должен обязательно снабжаться системой отвода теплоносителя в канализацию и прибором, выводящим воздух из устройства. Их отсутствие приведет к проблемам, с которыми справиться будет просто невозможно.

Выбираем коллекторный узел

Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

Смеситель с термоголовкой

С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы. Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем. А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся. Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.

Материалы для смесительного узла

Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки. Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства.

Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла. Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.

Сложная коллекторная группа

Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.

Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.

Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла. Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.

Шкаф открытого типа

Место установки

Установка узла смешения для теплого пола обычно производится в специальном металлическом шкафу, который навешивается на стену или утапливается в подготовленную нишу. Они бывают двух вариантов:

  1. Открытого типа – удобен в обслуживании, но снижаются защитные свойства внутреннего наполнения.
  2. Закрытого. Это стандартное приспособление с дверцей.

Очень важный момент – где установить шкаф. Во-первых, советуем оценить расположение трубной разводки. К примеру, у вас контур из нескольких веток. Тогда лучше всего установить шкаф так, чтобы он оказался посередине расстояния между ветками, и как можно ближе к трубам подачи и обратки теплоносителя системы отопления дома. Специалисты считают, что эта точка является идеальной, чтобы гарантировать хорошую работу термосмесителя для теплого пола.

В том случае, если вы являетесь обладателем большого дома, то появляется необходимость организации отдельного смесительного узла, который лучше всего установить в отдельном помещении.

Не забудьте оценить статью:

Смесительный блок Manifold S3 — прогрев

Основные преимущества

Поддерживает температуру для систем обогрева влажных полов

Температура системы отопления может быть ограничена любым значением в диапазоне от 20°C до 60°C, что позволяет вводить в эксплуатацию стяжки при 25°C в соответствии с британскими стандартами и устанавливать на наиболее эффективную температуру после этого с устройством защиты от несанкционированного доступа, обеспечивающим его эффективную работу.

Уникальный смесительный узел предназначен для использования со всеми источниками тепла, а не только с газовыми конденсационными котлами, включая тепловые насосы, биомассу и солнечную тепловую энергию. В противном случае перегретая вода из-за циклов стерилизации или пикового солнечного излучения может попасть на пол, что приведет к его повреждению, если не использовать смесительный узел Warmup.

Встроенный запорный клапан, расположенный над циркуляционным насосом, предотвращает байпасирование воды во время наполнения и позволяет при необходимости легко заменить циркуляционный насос. Усовершенствованная конструкция смесительного блока Manifold S3 также сводит к минимуму как механические, так и гидравлические шумы, а конструкция из никелированной латуни отличается прочностью и коррозионной стойкостью, дополняя внешний вид коллектора Warmup S3.

Техническая информация Документация по продукту

Богапов S3 MUSIFOLD: Технические характеристики лист

Разминка S3 Manifold: Руководство по установке

Сборка разминки: Технические характеристики. Лист

Привод: Технические характеристики. Лист

Смешивание: Технические характеристики

Клапы: Технические характеристики


.

Вас также может заинтересовать:

Трубы

Выберите один из 3 типов труб; PEX-A, PE-RT и PE-RT/AL/PE-RT — в зависимости от конкретной установки и бюджета.

Центр управления

Для всех гидравлических систем требуется центр управления, работающий с термостатами и источниками тепла, такими как бойлер или тепловой насос.

Термостат

Выбор правильной системы управления имеет решающее значение для обеспечения наиболее эффективной работы вашей системы отопления.

Получите бесплатное предложение и закажите онлайн сегодня

Воспользуйтесь нашим онлайн-инструментом для расчета стоимости, чтобы найти лучшую систему водяного теплого пола для вашего проекта и приобрести ее непосредственно в компании Warmup.

Узнать цену

Warmup предлагает широкий ассортимент систем электрических и водяных полов, совместимых со всеми типами полов, помещений и проектов.

  • ✓ Идеально подходит для зон площадью менее 25 м²
  • ✓ Идеально подходит для одноместных комнат
  • ✓ Не изменяет уровень пола
  • ✓ Отлично подходит для ремонта

Electric Systems Предложение



  • ✓ Идеально подходит для больших зон площадью более 25 м²
  • ✓ Быстрый автоматический расчет потерь тепла
  • ✓ Совместимость с существующими системами центрального отопления
  • ✓ Отлично подходит для новостроек

Водные системы Предложение и покупка

Выберите тип номераВаннаяСпальняКухняГостинаяДругое

Выберите тип основания

В течение 7 днейВ течение 2 недельВ течение 1 месяцаВ течение 3 месяцевВ течение 6 месяцевБолее 6 месяцев

СтроительЭлектрикДомовладелецПлитщикТорговляРозничная торговляСантехник

Пожалуйста, проверьте, согласны ли вы с тем, что мы используем ваши контактные данные, чтобы оставаться на связи с будущими акциями и новостями. Ознакомьтесь с нашей политикой конфиденциальности.

Коллектор напольного отопления | Привод и блок смешивания

Коллектор из нержавеющей стали

Благодаря порту ¾” и воздухоотводчику на каждом рукаве коллектора промывка, наполнение и удаление воздуха из систем во время ввода в эксплуатацию упрощается.

Просмотр продукта ➝

Смесительный блок Manifold S3

Добавляется к коллектору всякий раз, когда требуется локальная регулировка температуры воды или гидравлическое разделение первичного контура.

Просмотр продукта ➝

Коллектор S3 Привод

Приводы WHS-M-S3-ACT230 используются в сочетании с коллекторами Warmup S3 для управления клапанами контура.

Просмотр продукта ➝

Запорные клапаны коллектора S3

Комплект WHS-M-S3-VALVES позволяет легко изолировать коллектор вашей системы напольного отопления от первичного контура.

Просмотр продукта ➝

Как работают системы водяного теплого пола?

Системы водяного теплого пола представляют собой трубопроводы, установленные под поверхностью пола – либо в слое стяжки, либо поверх изоляционных плит или панелей напольного отопления, уложенных поверх черного пола, – по которым мягко перекачивается нагретая вода, лучистым образом нагревая пространство над полом .

Коллекторы являются важной частью всех водяных систем напольного отопления. Они соединяют трубы напольного отопления с источником тепла, например, газовым котлом или тепловым насосом, работающим от земли/воздуха, помогая циркулировать нагретой воде через систему теплого пола и обогревать помещение наверху.

Вас также может заинтересовать:

Трубы

Системы прогрева поставляются с выбором из 3 типов труб; PEX-A, PE-RT и PE-RT/AL/PE-RT — в зависимости от конкретной установки и бюджета.

Центр управления

Для всех гидравлических систем требуется центр управления, который работает с термостатами и источником тепла, например, бойлером или тепловым насосом.

Термостат

Выбор правильной системы управления имеет решающее значение для обеспечения того, чтобы ваша система отопления работала наилучшим образом, эффективно и легко.
