Комплектующие для потолка Армстронг: подвесы, направляющие, каркас, профиль

Содержание

• Что входит в состав подвесного потолка
• Варианты декоративных плит
• Каркас подвесной системы
• Конструкция каркаса
• Комплектующие детали вспомогательного типа
• Основной направляющий элемент
• Поперечные элементы
• Заключение

Монтаж и укладка декоративной потолочной облицовки всегда начинается с расчета и подборки комплектующих для подвесного потолка Армстронг. Большую часть сборочных работ по установке несущего каркаса можно выполнить самостоятельно, тем более что сам процесс требует аккуратной подгонки и монтажа. Специальных навыков для того, чтобы работать с комплектующими и собрать панели потолочные Армстронг своими руками, как правило, не требуется.

Что входит в состав подвесного потолка

С первого взгляда конструкция выглядит достаточно сложно и громоздко. Вес потолка Армстронг с комплектующими на м2 может колебаться от 2,5 до 8 кг, все зависит от типа и материала панелей и размеров несущего профиля.

Формально конструкцию можно разделить на три базовых элемента:

• Каркас потолка Армстронг или, другими словами, несущая конструкция. Его характеристики необходимо выбирать заранее под технические характеристики потолочных панелей Армстронг с комплектующими. Чем тяжелее плиты и больше размер помещения, тем массивнее должен быть профиль;
• Система фиксации или механического крепежа к черновому потолку помещения. Можно использовать готовые подвесы для потолка Армстронг из комплекта, купить или использовать самодельные зацепы;
• Декоративные панели или плиты 600х600 мм. Чаще всего это шумопоглощающие, гигиенические – моющиеся или дизайнерские варианты облицовки. Разный материал, соответственно, разный вес.

Важно! В зависимости от направленности потолочной системы панели могут иметь толщину от 8 мм до 22 мм. При этом характеристики подвесного каркаса потолка Армстронг позволяют менять декоративные элементы без внесения изменений в конструкцию.

Нужно только правильно учесть вес комплектующих декоративных панелей.

Варианты декоративных плит

Для медицинских помещений, стерильных боксов используют металлические плиты. Вес одной плиты не превышает 400г. В торговых залах, на промышленных объектах потолочные покрытия чаще всего оборудуются комплектующими с шумопоглощающими плитами. Вес одной такой панели составляет 2,78-2,8 кг.

Для залов с повышенной влажностью используют комплектующие панели из силиката кальция. Вес одной влагостойкой плиты типа «Newton» почти 3 кг. Нагрузка может отличаться в 6-7 раз, поэтому тип потолочных панелей с комплектующими существенно влияет на характеристики потолка Армстронг.

Плиты могут поставляться вместе с другими комплектующими на сборный потолок или приобретаться отдельно. В одной стандартной пачке пакуется 16 штук плиток 60х60 см на покрытие 5,56 м² поверхности с учетом швов.

Кроме панелей стандартного размера 60х60 см, для обустройства подвесных потолков Армстронг используются комплектующие удвоенного размера — 60х120 см. В этом случае из-за уменьшенного количества поперечных реек в 60 см потолочный каркас получается достаточно слабым. Поэтому его усиливают с помощью дополнительных комплектующих — фальшбалок, смонтированных на черновом потолке. В этом случае устанавливают дополнительное количество подвесов, сцепленных с допбалкой. Для узких и длинных коридоров или залов двойные плиты фиксируют на опорной поверхности с помощью клеевого материала.

Каркас подвесной системы

Несущая конструкция изготавливается преимущественно из оцинкованных стальных профилей. В некоторых моделях потолков Армстронг могут применяться комплектующие из упрочненного алюминия или стеклопластика. Материал на структуру и устройство не влияет.

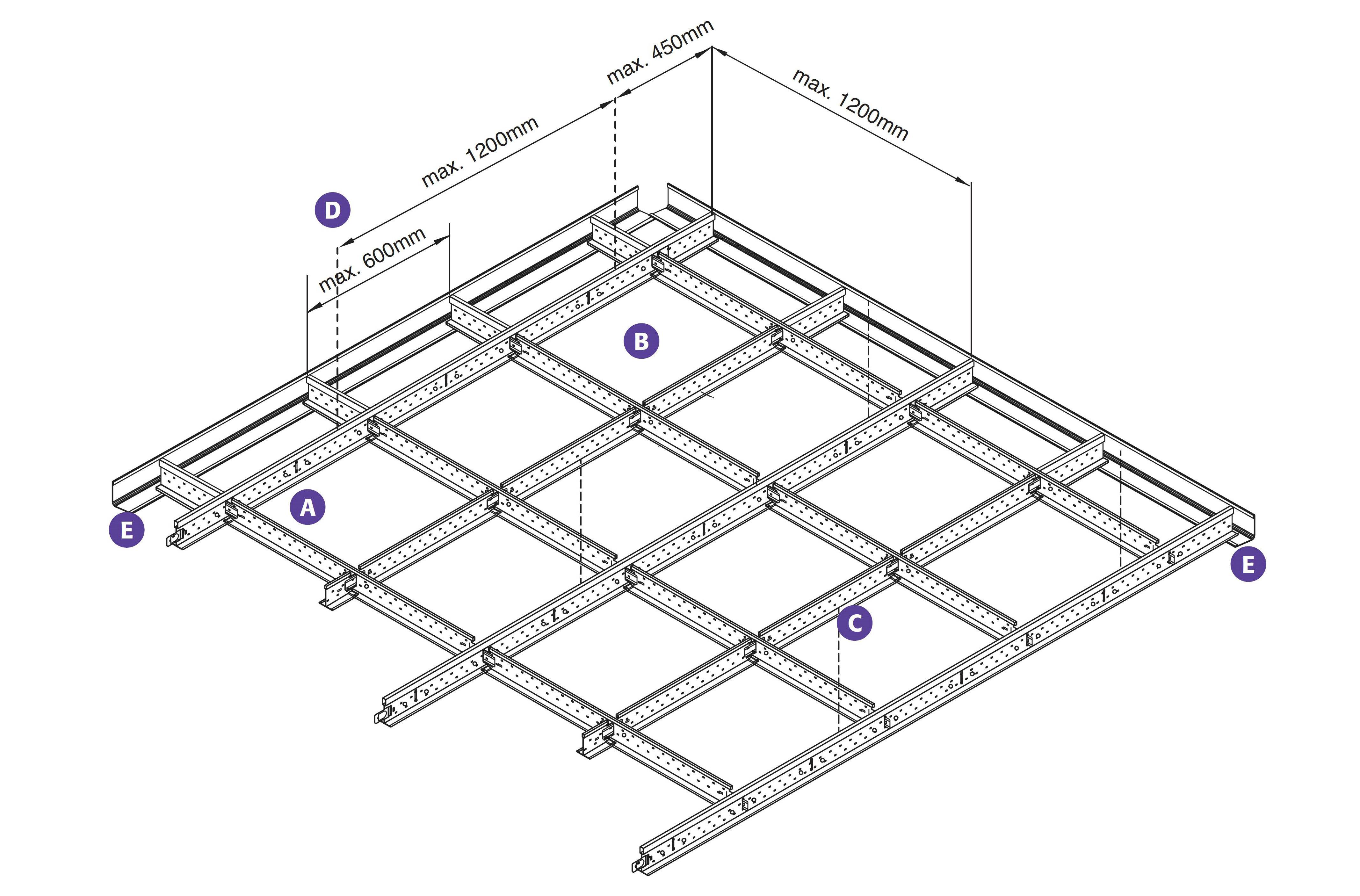

Конструкция каркаса

В перечень комплектующих деталей для обустройства каркаса входят:

• Уголок для потолка Армстронг. Его размеры и длину нужно всегда оговаривать отдельно, так как размеры и форма помещения могут сильно отличаться от традиционных квадратных планировок;
• Основные направляющие рейки для подвесного потолка Армстронг. Из всех комплектующих этот тип профиля самый важный, от его жесткости и прочности зависят жесткость и отсутствие прогибов поверхности;
• Поперечный несущий профиль для потолка. Как правило, данный тип комплектующих выпускается в укороченном виде, длиной 0,6 м и 1,2 м.

Кроме главной несущей рамы из профилей, воспринимающей вес декоративных панелей, в состав комплектующих подвесного потолка входят регулируемые системы подвеса. По сути, это пара стальных стержней, оборудованных двумя блокирующими замками.

К сведению! Подобный тип подвеса профиля для потолка Армстронг выбран неслучайно. Меняя длину крепежа, пропущенного через петлю на дюбеле, забитом в бетонную плиту, можно очень точно отрегулировать горизонтальное положение всех комплектующих.

Использование подвеса для подвесного потолка Армстронг может быть необязательным, главные направляющие балки могут крепиться напрямую к черновому потолку через перфорированные ленты. Подобный способ монтажа считается достаточно трудоемким и оправдывает себя только при работе в небольших помещениях.

Комплектующие детали вспомогательного типа

К неосновным или опорным элементам нужно отнести стартовый или пристенный угол для потолка Армстронг. Сборка потолочного каркаса начинается с выбора уровня размещения будущей облицовки и монтажа уголка. Данный тип комплектующего чаще всего изготавливается из алюминия. Уголок воспринимает часть веса потолка, а кроме того, закрывает торцы несущих профилей.

Уголки, как комплектующие, могут выбираться произвольно, исходя из дизайна и интерьера помещения.

Кроме уголковых профилей, нужно указать вспомогательные комплектующие – петли и дюбеля с зацепами. Обычно они имеют универсальный размер и сечение, поэтому детали можно покупать отдельно или использовать от других комплектов.

Основной направляющий элемент

Наиболее толстые и массивные металлические планки изготавливают преимущественно из оцинкованной стали на специальном прессовом оборудовании. Из всего перечня комплектующих деталей, главный направляющий элемент выделяется толщиной вертикальной стенки, самыми широкими полками и размером.

Стандартная длина одного прогона составляет 3700 мм. В вертикальной стенке Т-образной рейки через каждые 40 см выполнены крепежные отверстия, благодаря которым профиль можно сращивать по размерам помещения.

Кроме того, перфорация используется под крючки подвесов при креплении направляющих для потолка Армстронг. Если балки покупаются в комплекте подвесного потолка с декоративными панелями, то обычно они уже окрашены в белый или серый цвет, могут иметь хромированное напыление или «золочение».

Зачастую заказчики приобретают подвесные потолки не набором, а в виде отдельных комплектующих. В этом случае главные направляющие и поперечины можно окрасить обычной автомобильной краской в аэрозоле. Затраты получаются меньше, а цвет можно выбирать по собственному усмотрению.

Поперечные элементы

В конструкции подвесных потолков используется два типа поперечин. Профиль длиной в 120 см устанавливается между стартовым уголком и основной направляющей. На концах металлической Т-образной рейки смонтированы замки, с помощью которых рейку можно соединить торцом с боковой поверхностью направляющей балки.

Ширина нижней горизонтальной полки на профиле составляет 24 мм, высота вертикальной стенки равна 38 мм. То есть, этот тип комплектующих получается достаточно легким и прочным, чтобы не создавать дополнительной нагрузки на подвесы и одновременно удерживать достаточно тяжелую плиту.

Для опоры панели используются боковые полочки по 10 мм. Это немного, но сделать опорную поверхность больше у всех комплектующих каркаса нельзя, окно ячейки получится слишком узким, чтобы протолкнуть в нее панель.

Кроме отверстий для крючков подвеса, в вертикальной стенке 120-го профиля имеются прямоугольные пазы-отверстия для сцепления с дополнительными поперечинами, длиной 60 см.

Этот тип комплектующих выполняется одного размера с профилем длиной 120 мм, в нем нет никаких отверстий и пазов, и поэтому его часто заменяют самодельными перемычками, например, из обрезанной потолочной рейки, используемой для монтажа гипсокартона.

Заключение

Все комплектующие для потолка Армстронг являются взаимозаменяемыми. Это означает, что подвесную систему при желании можно собрать из нескольких разных комплектов. Мало того, на панели, каркас и другие комплектующие существует даже ГОСТ 30244-94, которым должны руководствоваться производители деталей. Понятно, что, если приобретать несертифицированные или кустарные наборы на потолок, то их комплектующие могут не подойти друг другу даже в пределах одного комплекта.
