инжекционная, экструдированная, какая бывает плитка для потолка, как выбрать состав, выбор вида, отделка потолочной плиткой

Содержание:

Разновидности бесшовного плиточного материала
Достоинства и недостатки материала
Как правильно выбрать потолочную бесшовную плитку
Выбор клеевого состава для плитки
Набор необходимых инструментов
Подготовка к работе
Наклеивание потолочных бесшовных плит
Видео

Плиточные материалы, используемые для отделки потолочного пространства, имеют один значительный минус – достаточно заметные швы, которые невозможно ничем замаскировать. В последнее время производители нашли альтернативный вариант, который обладает большим количеством преимущественных характеристик. В частности речь идет о бесшовной потолочной плитке в интерьере, пользующейся большой популярностью у потребителя в качестве отделочного материала для жилых и офисных помещений.

Разновидности бесшовного плиточного материала

Для изготовления бесшовных плиток используется пенополистирол из класса пенопластов, толщина готовых элементов может составлять 3,5-15 мм.

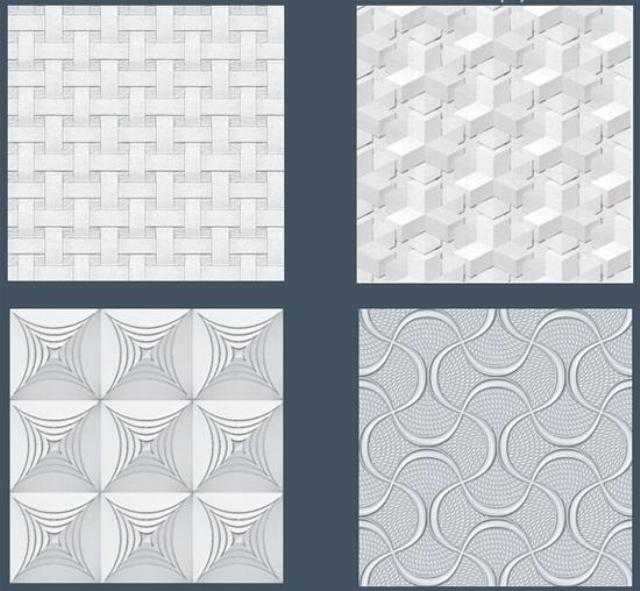

Плитка может иметь разную форму, а на ее поверхности расположен рисунок, из которого легко складываются всевозможные узоры. С помощью бесшовной пенополистирольной плитки можно создать имитацию дерева, лепнины или художественной штукатурки. Края плиточного бесшовного материала выполнены так, что швы в местах соединений практически невидны и рассматриваются только на очень близком расстоянии.

Существует несколько технологий изготовления подобного материала:

В зависимости от формы плиточные материалы для отделки потолочной поверхности делится на два вида:

• Плитки с прямыми кромками. Такие изделия выполнены в виде квадратов, на которые нанесены рисунки и узоры. Все элементы, включая прямоугольную потолочную плитку, имеют строго одинаковый размер и точно выполненные края. Благодаря этому плитки плотно прилегают друг к другу, образуя минимальный зазор, практически не видный снаружи.
• Плитки с кромками сложной формы. Такая категория материалов помогает создать на потолке эстетически привлекательные узоры и рисунки, так как при соединении отдельных элементов с волнистыми краями зазор практически отсутствует. Это придает помещению индивидуальность.

В любом случае важно точно знать, какие потолочные плиты лучше. Читайте также: “Какая бывает плитка для подвесного потолка – виды, характеристики, преимущества и недостатки”.

Достоинства и недостатки материала

Популярность бесшовной плитке из пенополистирола обеспечивается наличием большого количества преимущественных моментов. Среди них отдельного внимания заслуживает следующее:

• Незначительная масса. Благодаря этому качеству отделка всего потолочного пространства не оказывает значительную нагрузку. Кроме этого материалы с небольшим весом легко транспортируются и монтируются.
• Минимальные зазоры между отдельными элементами. Отсутствующие швы на потолке делают поверхность более привлекательной в эстетическом плане.
• Устойчивость в повышенной влажности. Даже прямой контакт с водой не снижает качественные характеристики потолочной плитки для кухни. Благодаря этому плитку можно мыть простой водой или с применением чистящих и моющих составов. Главное избегать использования различных растворителей, которые могут повредить пенопласт.
• Доступная цена. Потолочная плитка из пенополистирола является одним из самых дешевых отделочных материалов, используемых для ремонта потолочного пространства. На более низком ценовом уровне располагаются побелка, покраска и обои.

Но даже при наличии такого огромного перечня преимущественных моментов практически все виды потолочных плит из пенополистирола имеют несколько отрицательных характеристик:

• Повышенная ломкость. Работу с подобными материалами следует выполнять с особой осторожностью и аккуратностью.
• Плохая паропроницаемость. Плиточные изделия из пенопласта совсем не пропускают воздух. Если эта характеристика не имеет особой важности для городских помещений, то загородные дома могут пострадать от этого. Дело в том, что деревянные перекрытия и теплоизоляция требуют регулярного теплообмена над потолком, который препятствует скоплению лишней влаги.
• Использование некачественных клеевых составов при отделке потолочной плиткой может привести к отклеиванию элементов от потолка. Особенно этот вопрос актуален при воздействии высокой температуры.
• Кроме того стоит отметить, что при сильном нагревании плитка не горит, но процесс плавления сопровождается выделением большого количества дыма и вредных для здоровья человека веществ.

Как правильно выбрать потолочную бесшовную плитку

Красивый и долговечный потолок может получиться только при правильном выборе способа отделки. Плитка бесшовная для потолка в этом случае не является исключением, следовательно, необходимо выбирать материал высокого качества.

Первое, на что нужно обращать внимание при выборе плитки потолочной для комнаты, это тыльная поверхность материала. На ней не должны присутствовать впадины или вздутия, которые свидетельствуют о нарушении технологического процесса. Такой материал может иметь множество скрытых дефектов, которые чаще всего выявляются в процессе эксплуатации или монтажа. Читайте также: “Какая бывает бесшовная плитка на потолок – виды, различия потолочной плитки из пенопласта”.

Также следует обратить внимание на кромки плиток, сколы и другие повреждения в этих местах не допускаются. В противном случае при укладке отдельных элементов будут видны места их соединений. Выбирая плитку с волнистыми краями, следует приложить друг к другу несколько элементов. Стык между ними должен быть едва заметным.

Рисунок и внешняя сторона бесшовного плиточного материала не должны иметь никаких дефектов, включая впадины и вкрапления. Соединенные элементы должны образовывать ровный узор без смещения.

Очень важно при выборе потолочной плитки проверить элементы на прочность, для этого один из элементов приподнимают за края. Качественно изготовленная плитка не ломается и не прогибается.

Выбор клеевого состава для плитки

Долговечность и привлекательный вид потолочного пространства во многом зависит от качества клеевого состава. Именно клей влияет на способность плиточных элементов удерживаться на поверхности при воздействии высокой температуры или сильной влажности.

Выбирая клей для потолочной бесшовной плитки следует учитывать такие моменты:

• В составе клея не должны присутствовать растворители, способные повредить структуру пенополистирола. Такие клеевые составы не всегда соответствуют экологическим и санитарным требованиям, применяемым для помещений закрытого типа. Лучше всего отдавать предпочтение водным составам.
• Главной характеристикой клея для плитки является высокая степень адгезии. Состав должен обеспечивать надлежащее сцепление отделочного материала и рабочей поверхности независимо от ее типа.
• Густота клеевого состава также имеет большое значение при отделке потолка потолочной плиткой. Использование густого клея позволит надежно закрепить элементы на потолке, не позволяя им скользить в разные стороны. Если консистенция клея недостаточно густая, то сначала состав наносят на плитку, ждут, пока он немного подсохнет, и после этого приклеивают плитку к потолку.
• В то же время клей не должен быстро высыхать, чтобы была возможность правильно расположить плитку на потолке.
• Для потолочной бесшовной плитки из пенополистирола разработаны специальные клеевые составы.

Набор необходимых инструментов

Укладка бесшовных потолочных плит на стене или потолке выполняется с помощью следующих инструментов:

• Строительный уровень. Это приспособление помогает определить ровность чернового потолка и проконтролировать правильность укладки отдельных плиток на потолке.
• Рулетка и угольник понадобятся для выполнения необходимых замеров.
• Канцелярский нож и сменные лезвия к нему необходим для подрезания плиток до нужного размера. Это касается тех моментов, когда цельные элементы не помещаются в один ряд.
• В некоторых случаях для работы может понадобиться шпатель. Большинство клеевых составов расфасованы в тубы, но иногда их упаковывают в ведра небольшого объема. В этом случае клей наносится на поверхность плитки с помощью шпателя, кисти или валика.

• Разметку мест расположения плиток на потолке выполняют с помощью карандаша или маркера. Кроме того могут пригодиться листы бумаги, на которых можно предварительно сделать набросок будущего рисунка или узора.
• Ну и самым важным приспособлением можно назвать стремянку или обычный стол. Выполнить монтажные работы на потолке без них просто невозможно.

Подготовка к работе

Для качественного наклеивания бесшовной плитки важно выполнить ряд подготовительных мероприятий на потолке. Основное направление – очистка поверхности от старого покрытия, следов грязи, жира и пыли.

В зависимости от материала, используемого для отделки потолка, выбирается способ очистки:

• Если потолок был оклеен обоями, то предварительно поверхность смачивают водой и ждут, пока материал не станет влажным. Дальнейшие действия предполагают удаление обоев с потолка, используя для этой цели узкий шпатель. Затем удаляют остатки клея.
• Снять старую плитку с потолка или штукатурку можно также с помощью узкого шпателя. Если штукатурка прочно сидит на поверхности и не отваливается при постукивании, то можно клеить плитку из пенополистирола прямо на нее.
• Побеленную поверхность несколько раз промывают простой водой или с добавлением моющего средства. Чаще всего старое покрытие такого типа удаляется за два-три приема.
• Таким же способом пользуются для удаления водоэмульсионной краски.
• Старую масляную краску соскабливают шпателем.
• Красящие составы, не поддающиеся соскобу или смывке, удаляют с помощью специальных растворителей. После их применения рекомендуется тщательно промыть поверхность водой.

Дальнейшие подготовительные мероприятия проводятся в следующем порядке:

• Отсоединяются и снимаются все приборы освещения, концы проводов изолируются. По возможности рекомендуется отключить электричество в комнате на период ремонта.
• Проводят осмотр потолка, выявляя имеющиеся дефекты и погрешности по высоте. При перепадах более 5 мм для выравнивания поверхности используют шпатлевку.
• Аналогичным способом устраняют сколы, выемки и трещины. При этом незначительные дефекты можно оставлять, за их маскировку отвечают потолочные плитки.
• Поверх бетонного потолка и на шпатлевку обязательно наносят грунтовку глубокого проникновения. Этот материал обеспечивают высокую адгезию рабочих поверхностей. Грунтуется поверхность несколько раз, причем каждое следующее нанесение выполняется после полного просыхания предыдущего слоя.

Наклеивание потолочных бесшовных плит

Прежде чем начать клеить бесшовную плитку на потолок необходимо знать, какая бывает потолочная плитка, и составить план расположения элементов. Для этого с помощью рулетки измеряют параметры помещения, при этом важно помнить, что комната может быть нестандартной, поэтому длина и ширина потолка в разных местах может отличаться. На бумаге рисуют узор, в соответствии с полученным рисунком рассчитывают количество плиток в длину и ширину.

Далее разметку переносят на потолок, здесь на помощь придут линейка, угольник, маркер или карандаш. Предварительно потолочное пространство делят на четыре части по диагонали или по серединам противоположных стен. Облегчить процесс разметки можно с помощью обыкновенной нитки.

Следующим шагом будет непосредственная укладка плиточных элементов и их наклейка. Монтажный процесс выглядит следующим образом:

1. Упаковки с отделочным материалом , включая потолочную плитку под дерево, следует открыть и оставить на некоторое время. В этом случае плитка принимает температуру помещения и не деформируется в процессе эксплуатации.
2. По истечении определенного времени на плитку с обратной стороны точками наносят клеевой состав. Клей обязательно должен быть в центре плиточного элемента и по его краям. Допускается распределение клея по плитке с помощью шпателя.
3. Жидкий клеевой состав после нанесения необходимо подсушить, выждав некоторое время. Чаще всего производитель указывает такую информацию на упаковке.
4. Подготовленную потолочную плитку прикладывают к потолку в обозначенном месте и прижимают, прилагая небольшое усилие. Важно помнить, что плитка из пенополистирола обладает повышенной ломкостью, поэтому сильный нажим может привести к повреждению элемента. Укладка первых плиток начинается в центральной части комнаты, при этом следует клеить по одному элементу на каждом размеченном участке.
5. Плитку перед приклеиванием необходимо ровно уложить, прижать и выдержать некоторое время, чтобы клеевой состав схватился с поверхностью основного потолка.
6. Подобные действия выполняют со всеми цельными бесшовными инжекционными потолочными плитками. В процессе укладки следят, чтобы между плитками не оставались зазоры. Если при нажиме выступают излишки клея, то следует немедленно убрать их. После высыхания клеевой состав удаляется довольно трудно.
7. По краям потолка укладывают резаные плитки.
8. Места соединений элементов рекомендуется заделать акриловым герметиком. Можно воспользоваться для этой цели силиконовым составом, но он в процессе эксплуатации может приобрести желтоватый оттенок.

С помощью красивой потолочной плитки из пенополистирола можно сделать качественный и недорогой ремонт потолка, а правильный выбор материала способствует увеличению срока его службы.

Инжекционная потолочная плитка и плинтус: выбор и монтаж

Содержание статьи

• Описание и свойства
  • Разновидности
• Отделка потолка бесшовной плиткой
  • Подготовительные работы
  • Выбор клея
    • Виды клея
  • Монтаж плитки

Отделка потолка

Бесшовную потолочную плитку можно смело считать идеальным покрытием, позволяющим получить в короткие сроки и за небольшие деньги достойную потолочную поверхность с интересным рельефом. О видах бесшовных плиточных покрытий и о том, чем инжекционная потолочная плитка и плинтус от них отличается и пойдет речь в данной статье.

В её заключительной части будет приведена инструкция о том, как поклеить плитку своими руками.

Описание и свойства

На фото видно, как плинтус потолочный инжекционный органично дополняет

Бесшовную плитку от прочих подобных материалов для потолка отличает то, что она изготовлена таким образом, чтобы в процессе крепления ее к потолку стыковочные швы между отдельными элементами были максимально незаметны. Правильное наклеивание позволяет получить визуально монолитный целостный потолок с определенными свойствами.

Бесшовная плитка, в основе которой лежит вспененный полистирол, изготавливается методом горячего прессования, что позволяет получать более плотные и прочные листы толщиной около5 мм.

Потолочная инжекционная

В продаже чаще можно встретить изделия с размерами 50 х 50 см, упакованную по 8 штук в одной пачке, что рассчитано на 2 кв. м потолочной плоскости.

Материал может иметь разную конфигурацию с гладкой  или волнистой поверхностью. Изготавливаются они так, чтобы при стыковке рисунка двух элементов они идеально подходили и продолжали друг друга.

Потолочный плинтус инжекционный дополнит оформление

Важно! Бесшовная плитка может иметь разный дизайн – имитировать художественную резьбу по древесине, любую естественную текстуру и гипсовую лепнину. Чтобы определиться с форматом и дизайном, достаточно учесть особенности помещения, стилевое направление и личные предпочтения.

Бесшовные изделия  с геометрическим рисунком для современного интерьера

Данный отделочный материал обладает следующими положительными свойствами:

1. Огнестойкостью;
2. Повышенными тепло- и звукоизоляционными показателями;
3. Цена на данный материал является заметно ниже, чем для другой отделки;
4. Материал влагостойкий, поэтому может использоваться во влажных помещениях;
5. Материал практичен и обладает длительным эксплуатационным сроком;
6. Плитка поддается окрашиванию, а потому позволяет воплотить в жизнь любую задумку относительно цветовой гаммы интерьера;
7. При помощи бесшовной плитки можно скрыть дефекты чернового потолка.

Потолочная инжекционная

Высокие эксплуатационные характеристики, в сочетании с демократичной стоимостью, делают бесшовную плитку одним из ведущих среди материалов, позволяющих самостоятельно отделывать потолок в любом помещении.

Разновидности

Потолочный инжекционный плинтус

В зависимости от способа производства плитки, что влияет на некоторые эксплуатационные свойства материала, различают три ее вида:

1. Наиболее простым и недорогим вариантом является штампованная плитка, при изготовлении которой используют прессование полистирольных гранул в пенопластовых блоках под средним давлением. Такая штамповка позволяет получать изделия толщиной от 6 до 8 мм. Прочность у такой плитки меньше, чем у других аналогов, поэтому необходимо бережно производить ее укладку. Расход материала также может увеличиться по этой причине. Такая плитка не имеет защитного лицевого покрытия, а потому отличается рыхлостью и гигроскопичностью – загрязнения легко проникают в ее структуру, а мокрая очистка материала не предусмотрена. Поэтому от отделки им потолка на кухне лучше отказаться;

Рельефные фрагменты белого покрытия могут быть дополнительно декорированы

2. Плитку из экструдированного пенопласта получают с применением инновационного оборудования при одновременной формовке и прессовании. От прочих аналогов данного класса отделочных потолочных материалов она отличается:

• прочностью;
• влагостойкостью;
• гигиеничностью;
• долговечностью;
• высокой стоимостью;
• восстанавливается после деформации.

Потолочная плитка инжекционная

Экструдированную потолочную пенополистирольную плитку легко обрабатывать, а потому при определенном навыке работы с ней можно выполнить аккуратный монтаж. Наличие полостей на тыльной стороне позволяет скрывать дефекты потолка и не выполнять его тщательную подготовку перед монтажом.

Часто лицевой слой такой плитки выполняется ламинированным или пропитывается при помощи специального водоотталкивающего состава. Это качество позволяет применять ее во влажных помещениях – ванных и кухнях.

Для инжекционной плитки характерно наличие ярко выраженного рисунка

3. Для инжекционной плитки также характерна большая прочность, нежели у штампованной. Для ее изготовления применяется вспененный пенопласт, который спекается в пресс-форме, а затем подвергается высокотемпературной обработке. В итоге изделие приобретает небольшую толщину, но обладает высокими теплозвукоизоляционными, влаго- и термостойкими, прочностными и экологическими качествами.

Благодаря четкости рисунка он может содержать большое количество мелких деталей

Плитка характеризуется наличием глубокого и четкого рисунка, что позволяет использовать ее не только на потолке, но и стенах для придания им затейливого и оригинального рельефа. Это возможно еще и потому, что лицевая поверхность инжекционной плитки может имитировать внешний вид других материалов – древесины, керамики, ткани или мрамора.

Белая плитка может быть окрашена в любой оттенок при помощи краски, которая равномерно распределяется по ее поверхности.

Цветочный мотив на поверхности потолочной плитки

Любая полистирольная плитка является легкоплавким материалом, но инжекционные изделия обрабатываются при помощи специальных составов, затрудняющих ее горение. Плотная стыковка краев элементов направлена на сохранение целостности линий, что позволяет получить ровное потолочное покрытие без видимых швов и переходов.

Именно поэтому она получила название – бесшовная. По стоимости она дороже штампованной в несколько раз, но благодаря высоким техническим характеристикам и выразительному внешнему виду, обладает большой популярностью по сравнению с другими аналогами данного отделочного материала.

Зеркальные элементы зрительно «приподнимут» потолок

Поверхность изделий может быть ламинированной или матовой с рельефным орнаментом или узором.

Важно! Белая потолочная плитка позволяет сделать интерьер торжественным, и компенсировать использование темных оттенков в нем.

Отделка потолка бесшовной плиткой

Крепление плинтуса

Рассчитать количество требуемого материала при оклеивании потолка плиткой не сложно, и именно с этого начинаются работы по монтажу потолочного покрытия. Производитель на упаковке указывает рекомендации по расчету материала на квадратный метр. Чаще в магазинах можно встретить изделия с размером 50 х 50 см по 8 штук в пачке, чего хватит на 2 кв.м потолка.

Совет. С учетом возможного образования брака, плитку следует приобретать с некоторым запасом. Она пригодится и в том случае, если в будущем потребуется заменить один из элементов.

Подготовительные работы

Очистка потолка от старой отделки

Оклеивание потолка плиткой не представляет сложностей, не требует наличия специальных навыков и инструментов.

Качественное покрытие можно получить благодаря аккуратной, неспешной работе, правильно подобранному клею и тщательной подготовке основания, которая включает следующие действия:

1. Удаление старого отделочного слоя. В зависимости от вида предыдущей отделки применяют ту или иную технику ее удаления. Обычная побелка смывается водой до бетонного основания. Краска удаляется металлической щеткой, а обои и штукатурка счищаются шпателем. Если обои слишком прочно приклеены, то можно приобрести специальную смывку;
2. На время монтажа плитки осветительные приборы снимают, а провода надежно изолируют;
3. Очищенное основание обрабатывают грунтовкой, которая повышает уровень сцепления между материалом и основанием.

Выбор клея

Разновидности клеевых составов для плитки

Не менее важно, чем подготовка поверхности, выбор клеевого состава.

Для качественного клея характерны следующие свойства:

1. Высокая адгезия;
2. Четко выраженная вязкость;
3. Белый цвет;
4. Универсальность;
5. Без растворителей в составе;
6. Максимальная скорость высыхания.

Виды клея

Способы нанесения клея

Вышеизложенным требованиям соответствуют следующие клеевые составы, которые могут применяться при отделке потолков инжекционной плиткой:

Универсальные клеящие составы представлены многими производителями. Вот лишь некоторые из них: Eltitans может применяться для поверхностей из древесины, гипса или бетона. Клей обладает высокой эластичностью. Недостатком является длительное высыхание; Titan Wild можно чаще всего встретить в магазинах. Обладает быстрым высыханием и используется для приклеивания металлических, стеклянных и пластиковых элементов; клей Мастер по составу похож на Titan Wild, но он дешевле и уступает ему в том, что имеет неприятный запах и долго высыхает; клей Момент хоть и стоит дорого, но обладает отличными качествами – быстро схватывается и высыхает, однако расход его будет больше. Решить проблему можно при помощи пистолета-дозатора;	Клей «Eltitans»
Используя жидкие гвозди, можно не только приклеить плитку к потолку, но и обработать стыки, а также приклеить инжекционный плинтус потолочный. Для работы с этим видом клеящего состава, необходимо приобрести специальный пистолет-дозатор. Расход клея зависит от типа основания и его качества. Чтобы приклеить плитку на ровное основание, на нее наносят немного клея по углам и в центре. Жидкие гвозди обеспечивают прочное качественное сцепление. Благодаря густому составу клей при необходимости наносят толстым слоем – когда потолок неровный. Важно! Жидкие гвозди не должны содержать в своем составе растворители, а их цвет должен быть белым – это существенно, если плитка тонкая. Не стоит наносить жидкие гвозди слишком близко к краям плитки, иначе могут образоваться излишки на ее поверхности при  креплении ее на потолок.	Жидкие гвозди
К поливинилацетатным разновидностям клеевых составов относится ПВА и бустилат, которые обладают рядом преимуществ – не имеют неприятного запаха и просты в использовании. Нюанс работы с таким клеем заключается в необходимости его нанесения, как на поверхность изделия, так и на потолок, поэтому увеличивается расход материала. Затем пенопластовую панель прижимают к основанию и ждут пока клей прихватится, поэтому срок выполнения работы увеличивается;	ПВА клей
Крепление плитки на акриловую шпатлевку нельзя назвать стандартным, но этот способ является достаточно эффективным. Для этого используют финишную акриловую шпатлевку с достаточной вязкостью, чтобы можно было зафиксировать изделие на потолке. Для этого ее наносят тонким слоем, разравнивают и прижимают плитку. В этом случае получается монолитное покрытие без просветов.	Акриловая шпатлевка

Монтаж плитки

Крепление плитки к потолку вокруг отверстия для фиксации светильника

Наклеивать плитку на потолок рекомендуется, соблюдая следующую последовательность действий:

1. Плитку освобождают от упаковки за несколько часов до процесса ее наклеивания;
2. На потолок наносят разметку, предварительно выполнив эскизный чертеж, чтобы было наглядно видно в каких участках потребуется ее подрезка;
3. Разметка представляет собой диагональные линии, соединенные в центре. Именно с точки их пересечения и начинается укладка первых плиток. За центр можно принять место установки осветительного прибора;
4. Первую плитку смазывают клеем и прикладывают изделие к потолку, слегка прижимая и выравнивая ее положение относительно разметки. Клей наносят точечно – по центру и краям плитки;
5. Последующие фрагменты приклеивают ка можно ближе друг к другу. Если из зазора выступают излишки клея, то их моментально вытирают, чтобы не повредить в последующем при его удалении декоративный лицевой слой изделия;
6. Заделку стыков производят белым акриловым герметиком, а вот от силиконового лучше отказаться, так как со временем он желтеет.

Видео в этой статье расскажет о том, как  правильно крепить инжекционный потолочный плинтус.
