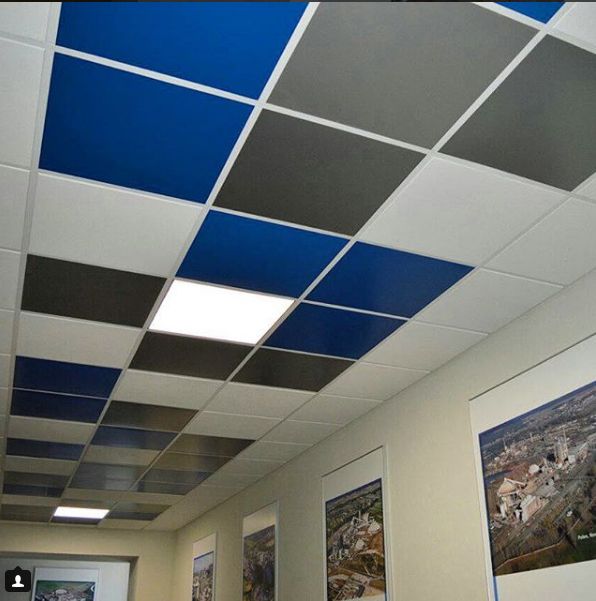

Что такое потолки Армстронг (Armstrong) и для чего они нужны?

Все эти компании производят схожий продукт: потолочные плиты размером 595×595 мм (и другие), различной толщины (8, 10, 12, 15, 30 мм и так далее), которые устанавливаются в подвесную систему-каркас. Главной особенностью потолочных панелей Armstrong является их легкий и удобный монтаж/демонтаж. Плиты очень просто снимаются и устанавливаются вновь на свое место.

Панели Армстронг могут быть выполнены из металла, дерева, облегченного гипса, твердого минерального волокна, каменной ваты и других материалов. Проще сказать – на любой вкус и цвет.

Конструкция навесного потолка представляет собой панели и Т-образные направляющие шириной 24 или 15 мм. Они фиксируются при помощи замков-защелок между собой, и тем самым создаются места (чаще размером 600х600 мм), в которые будут укладываться плиты.

Если Armstrong приобретается для нового помещения, где не установлен каркас, необходимо приобретать комплект подвесной системы.

Из чего такой комплект состоит?

Количество, необходимое для установки, рассчитывается индивидуально (в зависимости от особенностей помещения) или же приобретается по установленным производителем коэффициентам с небольшим запасом (5-10%).

В зависимости от типа помещения и его назначения к подвесному потолку необходимо приобретать осветительное оборудование (для офисных помещений, как правило, устанавливается 1 светильник 36 Вт на 4 кв.м потолка) и вентиляционные решетки.

Подвесные потолки Армстронг подразделяются производителем на подгруппы: Эконом, Prima (или функциональные) и дизайнерские.

Свойства — это хорошо, скажет Покупатель, но чем такие потолки отличаются внешне?

Первое отличие – рисунок лицевой поверхности и тип крепления на подвесной системе.

Второе отличие – кромка. То есть то, как установлена потолочная плита в подвесную систему-каркас.

• Самая простая кромка – Board (Борд). Плита просто ложится сверху на каркас.
• Более интересные и дорогие – Tegular (тегуляр) и Microlook (микролук). Потолочная панель чуть выступает ниже подвесной системы (эффект плитки шоколада).
• Существует также ряд специфических, дизайнерских кромок: Sl2, Vector, Сlip in, Axal и пр. Каждая из них имеет свою особенность и специфику применения.

Где используют

Изделия Армстронг применяются в помещениях различного назначения. Это и коридоры, входные зоны зданий любого назначения (в том числе жилые дома), офисы, бассейны, школы и детские сады, поликлиники и операционные, салоны красоты и магазины, спортивные залы и кинотеатры.

Единственное, что ограничивает установку плит в помещении – это низкая высота потолка. Когда потолок и так низкий, не очень хочется его дополнительно уменьшать. Но если такой проблемы не стоит, то Armstrong могут применяться даже в квартирах (зеркальные, витражные потолки).

Расчет

Рассчитать Армстронг очень просто. Нужно лишь выбрать способ.

• Самый легкий и удобный вариант: обратиться к специалистам компании “Мир Потолков”.
• Второй способ: использовать заводские расчетные коэффициенты.
• Третий способ (подходит для небольших помещений): индивидуальный расчет для конкретно выбранного помещения.

Приведем пример для 2 и 3 способа расчета:

Второй способ. Расчет по заводским коэффициентам.

Допустим, Вам необходимо рассчитать количество элементов потолка Armstrong на офисное помещение размером 4×3 метра, итого 12 кв.м.

При расчете по заводским коэффициентам необходимо общую площадь умножить на соответствующий элементу каркаса коэффициент.

Как мы с Вами ранее выяснили, комплект Армстронг состоит из элементов:

1. Потолочная панель
2. Направляющие (Т-профиль) 3,7 м. 1,2 м. 0,6 м.
3. Подвес
4. Пристеночный уголок (3 м. длиной)

Пункт А. Рассчитаем количество потолочных панелей на 12 кв.м. Для этого достаточно разделить площадь помещения на площадь 1-ой плиты. Она имеет расчетный размер 600×600 мм, т.е. 0,36 кв.м. Делим 12 на 0,36 и получаем 33,33 штуки. Округляем в большую сторону. Итого = 34 шт.

Пункт В. Теперь перед нами стоит более сложная задача – рассчитать направляющие для рамы-каркаса.

Сначала рассчитаем количество Т-профиля длиной 0,6 метра.
Для этого необходимо общую площадь помещения умножить на коэффициент 1,4.
12×1,4=16,8.
Получается, что на помещение общей площадью 12 кв.м. необходимо 17 направляющих длиной 0,6 метра.
Количество профиля длиной 1,2 метра для плит размером 600×600 мм совпадает с количеством профиля длиной 0,6 м, рассчитанного выше.
То есть КОЛИЧЕСТВО 1,2 = КОЛИЧЕСТВУ 0,6 = 17 штук.

Теперь необходимо рассчитать количество несущего профиля (основная направляющая) длиной 3,7 метра.
Для этого нужно умножить общую площадь помещения на коэффициент 0,24 Т.е. 12×0,24=2,88. Получается, что на помещение общей площадью 12 кв.м. необходимо 3 направляющих длиной 3,7 метра.
Осталось рассчитать количество подвесов (п. C) и пристеночного уголка (п.D ).

Пункт С. Чтобы рассчитать количество подвесов, умножаем общую площадь помещения на коэффициент 0,9. Т.е. 12×0,9=10,8. Получается, что на помещение общей площадью 12 кв.м необходимо 11 подвесов.

Пункт D. Пристеночный уголок рассчитывается либо из фактической длины стен помещения (если известно), либо по коэффициенту (приблизительный расчет).

• Допустим, Вам известно, что помещение имеет размер 3×4 метра, то есть сумма длин всех ее стен составляет 3+4+3+4 = 14 погонных метров.    В данном случае видно, что необходимо приобрести 2 уголка длиной 3 метра и два уголка длиной 4 метра. Либо 5 уголков длиной 3 метра.   (14 пог. м / 3 пог.м. = 4,67 шт.)
• Если длины стен не известны, то количество кв.м помещения умножается на коэффициент 0,17.      12*0,17=2,04 шт.

Вывод. Как вы видите, данный метод дает существенные ошибки при небольших объемах. К тому же, он будет еще менее точным, если Ваша комната (12 кв.м.) разбита перегородками на множество мелких частей.

Таким образом, нужно либо рассчитывать пристеночный уголок точно, по длине всех стен, либо всегда прибавлять страховой запас на этот элемент конструкции, но не менее 15%.

Третий способ. Индивидуальный расчет для конкретно выбранного помещения.
При индивидуальном расчете, как правило, на листке бумаги отображают конфигурацию комнаты (для простой площади – прямоугольник или квадрат) и вручную, помечая на чертеже, рассчитывают все элементы.

Сразу стоить отметить, что новичку стоит производить простой расчет (монтаж из угла комнаты по прямой линии), иначе велика вероятность ошибки.

Например, Ваша комната размером 3×4 метра. Нарисуем прямоугольник.

• Вам нужно понять, сколько потолочных панелей 600×600мм нужно разместить в комнате. Плиты располагаются вдоль стен. Для этого необходимо разделить длину и ширину комнаты на длину панели.

3 метра /0,6 метра =   5 панелей
4 метра / 0,6 метра = 6,7 панелей, считаем 7

• Наносим панели на рисунок-чертеж.

• Количество панелей Армстронг можно посчитать вручную, посчитав количество нарисованных клеточек. В данном случае нужно 60 плит.
• Теперь, прямо на Вашем плане необходимо разместить (нарисовать) направляющие рамы-каркаса. Рисовать нужно различными цветами, чтобы не запутаться.

Нарисуем несущую направляющую длиной 3,7 м. Она располагается с шагом 1,2 м. (через каждые 2 плиты Armstrong) и устанавливается по длине комнаты.



В данном случае, направляющие имеют длину 3,7 м, а длина помещения 4 м, т.е. профиль будет крепиться через замки (расположены на направляющей)   один к другому по длине.

Как Вы видите, нам нужно 2 целых направляющих и 2 кусочка, которые получим, разделив третью направляющую на 2 части.

• Теперь необходимо зафиксировать между ними профиль длиной 1,2 м. Профиль устанавливается поперек несущей направляющей с шагом 60 см.

Направляющие размещены. 15 штук, необходимые для нашего помещения.

Расчет направляющих практически завершен. Направляющие на схеме потолка разбили помещение на прямоугольники размером 1,2×0,6 м. Устанавливаем в каждый прямоугольник профиль 0,6 м, чтобы получить необходимую нам решетку из квадратов 600×600 мм.

Направляющие 0,6 размещены, осталось рассчитать пристеночный уголок и подвесы.

• Количество пристеночного уголка (L-профиль) рассчитывается очень просто. Складываем длины всех сторон помещения (в нашем случае это 4 стены – 3 м. + 4 м. +3м. + 4 м.). Затем, полученное число (14 м.) делим на 3 (так как в одном уголке 3 метра погонных) и получаем количество уголка в штуках.   14/3= 4,66 шт.   Т.е.   для данного помещения потребуется 5-ть уголков длиной 3 м.

• Элемента “подвес” крепится к несущей направляющей 3,7 м. с шагом 1 метр.    Т.е. на 1-ну направляющую 3,7 м. применяется 3 шт. подвеса. Если в помещении используется целая направляющая и, дополнительно, еще часть, то на обрезанную направляющую устанавливают 1-2 подвеса.

В нашем случае применяются 2 целые несущие направляющие и 2 обрезанные, каждая длиной по 30 см. Таким образом, нам необходимо: 2×3 + 2×1 = 8 штук.

Расчет потолка успешно произведен. Единственное, нужно не забывать:

1. Применяя в помещении светильники Армстронг размером 595×595мм. , вы можете уменьшить количество панелей. Один светильник устанавливается на место (вместо) потолочной панели.

2. Используя в помещении светильники Армстронг размером 595×595мм. нужно добавить 2 подвеса (к рассчитанному), для крепления светильников к черновому потолку.

Этапы монтажа

Установка подвесного потолка Армстронг достаточно простая и производится согласно схеме, представленной ниже.

Шаг 1.

Определяется, на какой высоте от чернового потолка (или от пола) будет установлен Армстронг. Из-за наклона расстояние от чернового потолка до пола в разных углах может отличаться. Необходимо определить тот угол, в котором расстояние это будет минимальным. Для этого нужно замерить расстояние от каждого угла на полу до потолка. При этом пол уже должен быть выровнен по горизонтали. Именно от этого угла, в дальнейшем, будет   рассчитан уровень (высота) монтажа потолка Армстронг.

Шаг 2.

Решаем, как будут установлены потолочные плиты (по центру, от края, от центра, от двери, по диагонали и пр.).

Шаг 3.

Как только направление монтажа панелей назначено, на черновом потолке намечают места для установки подвесов.

Для легких конструкций подвес фиксируют к черновому потолку (желательно на металлических дюбелях) в местах монтажа главных направляющих 3,7 м. (с шагом не более 1 м). Также подвес должен поддерживать направляющие 1,2 м., примыкающие к стене. Светильники нужно устанавливать на независимых подвесах.

Шаг 4.

Установка пристеночного профиля (L-образный уголок).
Уголок монтируется на стены по периметру всей комнаты. Для нанесения монтажной разметки используется гидроуровень. Как правило уголок имеет размеры 19×19 мм. или 19X24 мм. К стене он прикрепляется при помощи дюбелей или саморезов с расстоянием не более 0,5 м. через широкую полочку.

Шаг 5.

Установка Т-образных профилей (каркаса).
Несущие рейки 3,7 метра монтируются по длине комнаты, с расстоянием 120 см., параллельно одной из стен (при установке потолка по диагонали).
Если комната длиной менее 3,7 метра, то направляющие подрезаются, в   случае, если комната длиной более 3,7 метра – направляющие соединяются друг с другом с помощью замков, расположенных с обеих сторон профиля.

как монтировать подвесной потолок, инструкция, как установить потолок типа Армстронг, крепление, крепеж, схема

Содержание:

Преимущества и недостатки
Особенности конструкционного устройства
Расчет комплектующих элементов
Подготовка основания
Пошаговая сборка потолка Армстронг
Нюансы установки потолочной конструкции в квартире
Видео

Потолочные системы Армстронг известны как сборные подвесные конструкции, состоящие из металлических каркасов и плит из минерального волокна. Под ними можно легко скрыть коммуникации и те не будут портить внешний вид помещения, оформленного в классическом стиле.

Преимущества и недостатки

Чаще всего выполняют монтаж потолка Армстронг в общественных учреждениях, при отделке офисов, предприятий торговли, кафе, а также они неплохо вписываются в обстановку квартир.

Среди достоинств этих потолочных конструкций значатся:

• невысокая стоимость;
• отсутствие необходимости в предварительной подготовке базового основания;
• достаточная степень звуко- и теплоизоляции;
• большое разнообразие плит позволяет реализовать любое дизайнерское решение;
• несложный монтаж подвесного потолка Армстронг, для чего не требуется участие профессионалов;
• наличие возможности сделать незаметными коммуникации и системы вентиляции;
• обеспечение легкого доступа в межпотолочное пространство для проведения осмотра и ремонта;
• беспроблемная установка осветительных устройств;
• имеется возможность демонтировать и повторно использовать элементы системы, поскольку она полностью разборная.

Недостатков у Армстронга немного:

• он понижает высоту комнаты не меньше, чем на 20 сантиметров, поэтому использовать его в квартирах не всегда возможно;
• потолок нельзя смонтировать в помещении, имеющем нестандартную конфигурацию;
• конструкция не защитит предметы обстановки в случае протечки сверху;
• он плохо переносит повышенную влагу, от которой органические плиты начинают размокать и подвергаться деформации.

Популярность таких потолочных систем, благодаря многочисленным достоинствам, не уменьшается. Выполнить своими руками монтаж потолка Армстронг достаточно просто и в офисе, и в жилом помещении.

Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

• целые или перфорированные листы металла;
• дерево;
• пластик;
• зеркало;
• стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

1. Потолочная плитка, имеющая параметры 60х60 сантиметров.
2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
3. Профиль поперечный Т-образный длиной 60 сантиметров.
4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
5. Потолочный подвес с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок – к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Профиль для сборки каркаса бывает металлопластиковым или металлическим, покрытым порошковым красящим составом. Стандартно ширина его полок составляет 15 или 24 миллиметра. В первом случае профиль используют для сооружения легких конструкций с применением органических плиток.

Второй вариант задействуют при сооружении металлических, стеклянных, зеркальных потолочных конструкций с большим числом встроенных элементов. Для крепежа Армстронга к потолку, если он имеет большой вес, задействуют усиленные подвесы.

Каркас фиксируют с использованием стандартных крепежных изделий, ему, как правило, требуется минимальная подгонка, поскольку он собирается аналогично конструктору, быстро и просто.

Кстати, плитки для Армстронга можно при желании изготовить собственноручно из МДФ или деревянных панелей. Их дизайн придает интерьеру помещений неповторимый стиль.

Расчет комплектующих элементов

Перед тем, как монтировать потолок Армстронг, следует произвести расчет материалов, которые потребуются для работы, для чего измеряют длину и ширину комнаты. С учетом этих параметров определяют их количество.

Предварительный расчет потолка Армстронг выполняют поэтапно:

1. Узнают требуемое количество плиток. Сначала вычисляют площадь помещения, умножая его длину на ширину. Потом результат делят на площадь одной плиты. Поскольку ее размеры стандартные 60х60 сантиметров, то Sп = 0,36 м кв.м. Затем результат округляют до целого значения. Например: площадь комнаты Sк составляет 3,5х 6 = 21 кв.м. Потребуется плиток Nп = 21: 0,36 = 58,3 или 59 штук.
2. Определяют количество стенового профиля. Для этого, сложив длины сторон, узнают периметр помещения 3,5+ 6+3,5+6 = 19 и делят на длину профиля, которая обычно равна 3 метрам и тогда Nсп = 19: 3 = 6, 33 или 7 штук.
3. Вычисляют несущий профиль. Его располагают вдоль короткой стены на расстоянии 60 сантиметров от нее и с интервалом 120 сантиметров между профилями. Их количество в ряду узнают путем деления ширины помещения на стандартную величину 3,7 метра, а именно 3,5: 3,7 = 1 профиль. Число рядов определяют, разделив протяженность комнаты на шаг фиксации несущего профиля, и потом округляют до большего целого значения 6: 1,2 = 5. Далее количество профилей умножают на число рядов: 1х5. Результат – 5 несущих профилей.
4. Для того чтобы рассчитать продольный профиль, длину помещения делят на длину изделия (1,2 метра) и округляют в большую сторону, а ширину делят на шаг установки, равный 0,6 метра, и округляют в меньшую сторону. Результаты нужно перемножить. В приведенном примере: 6: 1,2= 5 и 3,5: 0,6 = 5,83 или 5. Итого потребуется: 5х5 = 25 штук.
5. Рассчитывают количество поперечного профиля. Узнают это так: длину помещения делят на 1,2 метра и округляют в меньшую сторону, а затем его ширину делят на длину профиля, составляющую 0,6 метра, и округляют в большую сторону. Например: 6: 1,2 = 5 и 3,5: 0,6= 5,83 или 6. Результат равен: 5х6 = 30 штук.
6. Определяются с количеством подвесов. Для этого стороны помещения делят на 1,2 метра (шаг монтажа). Затем оба результата нужно округлить в большую сторону и перемножить. Пример 6: 1,2 = 5 и 3,5:1,2 =2,9 или 3. Дальше 5х3 = 15 штук.

После завершения предварительных подсчетов следует нарисовать с соблюдением масштаба схему подвесного потолка Армстронг, отметив на ней расположение профилей, подвесов и встраиваемых осветительных приборов, а также изобразить место прокладки инженерных коммуникаций. Читайте также: “Потолочные панели с комплектующими Армстронг – виды, особенности, преимущества и недостатки”.

Когда предстоит установка тяжелых светильников или элементов вентиляционной системы, специалисты рекомендуют дополнительно использовать подвесы. Все необходимые материалы желательно заказывать с небольшим запасом, поскольку при выполнении работы может потребоваться подгонка или изделие будет повреждено.

Подготовка основания

Как и при обустройстве других типов потолочных конструкций, перед тем, как установить потолок Армстронг, выполняют ряд подготовительных мероприятий. Эта подвесная система полностью делает невидимым состояние чернового основания.

Подготовительный этап заключается в удалении прежнего, пришедшего в негодность отделочного материала. Когда краска или побелка прочно держатся на поверхности перекрытия, их допустимо не убирать.

Если произойдет отслоение участков отделки или отпадет слой штукатурки, они способны повредить смонтированные плитки. По этой причине их необходимо удалить, а трещины заполнить шпаклевкой. Прежде, как монтировать потолки Армстронг в помещении, где велика вероятность протечек, следует гидроизолировать черновое основание.

Поскольку между перекрытием и поверхностью устанавливаемой конструкции будет промежуток от 20 до 25 сантиметров, в него можно поместить тепло- и звукоизоляционные материалы. Перед их размещением в первую очередь для волокнистых плит теплоизолятора собирают обрешетку из деревянных брусков, располагая ее таким образом, чтобы она была немного смещена по отношению к подвесному каркасу.

Утеплитель укладывают на место, накрывают его паропроницаемой пленкой с влагоизоляционным эффектом. Когда в качестве теплоизоляции применяют пенополистирол, его прикрепляют прямо на черновое перекрытие клеем и дюбель – грибками. Важно при монтаже утеплителя вывести проводку для устройства освещения и каналы вентиляции. Читайте также: “Как сделать монтаж потолка Армстронг своими руками – инструкция, советы”.

Пошаговая сборка потолка Армстронг

Приступая к работе, нужно пользоваться инструкцией по монтажу потолка Армстронг.

Установка производится в несколько этапов:

• Разметка уровня расположения конструкции. От правильности выполнения данного этапа во многом зависит успешный результат всей работы. Для проведения разметки пользуются лазерным уровнем. Ее начинают с самого низкого из четырех углов комнаты. В нем откладывают от потолочного перекрытия среднюю длину подвеса так, чтобы его можно было регулировать в направлении – и вверх, и вниз. Уровнем от этой точки по обеим стенам проводят линии, размечают углы, прилежащие к ним, и дальше продолжают линии на всех остальных стенах. В последнем углу прямые должны сойтись.
• Крепление стеновых профилей. При монтаже L-образных элементов задействуют дюбели и саморезы или анкерные болты с промежутком 50 сантиметров вниз полкой и выравнивают согласно ранее размеченной линии. Профиль сгибают в углах, прежде надрезав полку.

• Монтаж потолочных подвесов. Эти элементы каркаса служат для крепления несущего профиля. Чтобы разместить потолочные подвесы в требуемом месте, следует заранее наметить расположение реек. Их устанавливают параллельно короткой стене помещения с шагом 120 сантиметров. Для удобного проведения монтажа можно на потолке прочертить соответствующие линии или использовать для разметки меловой шнур. Далее на них согласно схеме отмечают места прикрепления подвесов. В соответствии с инструкцией по монтажу подвесного потолка Армстронг, эти комплектующие следует располагать на расстоянии не больше 120 сантиметров один от другого и 60 сантиметров от любой стены. Их закрепляют анкерными болтами или дюбелями. Для этого согласно разметке высверливают отверстия и фиксируют подвес за ушко штанги.
• Установка подвесов для осветительных приборов. Места, где запланирован монтаж светильников и блоков сплит – системы, необходимо дополнительно усилить подвесами, расположив их с небольшим смещением относительно основных комплектующих каркаса. Крючок подвеса часто мешает монтажу элементов, поэтому подвес желательно размещать со смещением величиной 5 – 10 сантиметров.
• Монтаж несущих профилей. Их располагают по предварительно нанесенной разметке и крепят при помощи крюков подвесов за отверстия, имеющиеся в профиле. Необходимо, чтобы концы несущих реек упирались в полку L-образного профиля. Когда оказывается недостаточно длины, ее нужно нарастить, применив стандартный замок, расположенный на одном из концов рейки. В случае необходимости профиль можно обрезать. Читайте также: “Как выполняется сборка потолка Армстронг – последовательность монтажа”.

• Выравнивание. Следует добиться горизонтального расположения несущих элементов путем регулировки длины подвесов. Для этого сначала зажим-бабочку сжимают, в требуемом направлении перемещают крючок и штангу. Потом зажим отпускают и тем самым фиксируют длину подвеса. С целью контроля потолочной плоскости пользуются уровнем и натянутыми туго шнурами.
• Сборка каркаса конструкции с использованием профилей поперечного и продольного типа. Продольные профили, имеющие длину 120 сантиметров, устанавливают между несущими элементами с шагом 60 сантиметров задействуя крепежные изделия на профиле. Чтобы крайние плиты лишний раз не резать, следует регулировать отступы от стен, делая их симметричными. В промежуток между продольными рейками монтируют поперечные изделия длиной 60 сантиметров при помощи обычных креплений.
• Монтаж встроенных элементов. Как указывается в инструкции монтажа потолка Армстронг, после завершения сборки каркаса следует приступить к заполнению ячеек плитами и установке встроенных приборов. Сначала подготавливают к подключению коммуникации, проложенные под поверхностью подвесной системы – вентканалы и электропроводку. Для этого их подводят к местам расположения блоков и светильников. В Армстронг вставляют светодиодные, растровые или люминесцентные осветительные приборы размером 590х590 миллиметров. Их заводят под небольшим углом относительно плоскости потолка и разворачивают по диагонали проема, совместив с ячейкой. В итоге светильники оказываются на направляющем профиле. Посредством соседних пустых ячеек выполняют подключение приборов к питающему кабелю.

• Установка точечных светильников и потолочной сплит – системы. Их также можно использовать в потолках Армстронг. Для этого в плитах делают отверстия в соответствии с размером арматуры осветительного оборудования. После возвращения плитки на место подключают точечные приборы. Аналогично врезают воздухозаборники вентиляционных систем. Блоки сплит системы лучше устанавливать в самых укрепленных местах, к примеру, в углу.
• Укладка плиток. Глухие элементы помещают на место в последнюю очередь. Их нужно завести в ячейку по диагонали и поместить на направляющие, потом, приподнимая снизу и поворачивая, поставить на место.

Нюансы установки потолочной конструкции в квартире

С задачей, как установить Армстронг в квартирах типовой планировки, не всегда можно справиться. Если высота потолка превышает 275 сантиметров, монтаж выполняют по стандартной технологии. При этом поверхность конструкции должна располагаться на высоте не менее 250 сантиметров – такая величина предусматривается СНиПом.

Когда потолочные перекрытия находятся ниже, тогда Армстронг допустимо устанавливать в помещениях, где люди пребывают периодически, к примеру, это может быть коридор.

Поскольку такой потолок имеет невысокую цену, не выделяет вредных для здоровья веществ, простой в установке и обслуживании, главное – подобрать для него качественный материал и соответствующий дизайн.

Описание подвесных потолков типа Armstrong, характеристики, виды

Главная » Подвесные потолки

Содержание

1. Свойства, технические характеристики
2. Виды потолочных систем
3. Преимущества и недостатки
4. Рекомендации по выбору
5. Советы по монтажу

Подвесной потолок Армстронг – сборная система, состоящая из металлического каркаса и плит, спрессованных из минерального волокна. Подвесные потолки типа Armstrong популярны для установки в частных домовладениях, общественных учреждениях для оформления их в классическом стиле.

Строители и потребители к этому виду потолков проявили особый интерес, ведь их установка возможна в помещениях любой формы и размеров. Дизайн современен и привлекателен, а плиты можно выбрать любые – экологически чистые, влагоустойчивые, пожаробезопасные, авторского дизайна.

Монтаж легких конструкционных элементов проводится быстро и легко, за считанные часы.

Свойства, технические характеристики

Гигиеничность – отличительная особенность потолков Армстронг, поэтому они нашли свое место в учреждениях, где должны соблюдаться санитарно-гигиенические условия на высшем уровне – в больницах, фармацевтических компаниях, иных организациях здравоохранения, в детских садах и школах.

К техническим показателям потолка Armstrong можно отнести:

• Открытое профилированное покрытие;
• Установку на металлические профили, облицованные плитами;
• Стандартные размеры плит 600х1200мм, 600х600 мм;
• Устойчивость к воспламенению;
• Выдержка нагрузки — 4-6,5 кг на м² площади;
• Наличие аксессуаров в большом ассортименте, возможность встраивания светильников, вентиляции, кондиционеров;
• Отличную звукопоглощаемость колебаний в диапазоне 30-35 Дб;
• превращение в тепловую энергию звукового потока, проходящего через материал;
• Отражение света с потолочных элементов до 85%;
• Устойчивость к влаге – плиты не провиснут во влажной среде, выдержат показатели влажности 70- 100%;
• Простоту в уходе – чистка осуществляется моющими средствами и губкой;
• Теплопроводность – показатели соответствуют требуемым нормам;
• Отсутствие риска образования плесневелых и грибковых микроорганизмов, поскольку материал прошел специальную обработку фунгицидами.

Виды потолочных систем

Так как Armstrong – это лишь тип каркасной конструкции, то в зависимости от применяемых плит (дерево, сталь, поликарбонат, алюминий, базальтовое волокно, гипс, стекло) различают:

• пластиковые,
• гипсовые,
• металлические,
• зеркальные,
• стеклянные,
• деревянные,
• минеральные модульные.

Выбор зависит от предназначения, выполнения тех или функций.

Системы эконом-класса устанавливаются там, где важна гигиеничность, влагостойкость, ударопрочность, долговечность, акустика.

Armstrong «Прима» отличаются высокой влагостойкостью, огнестойкостью, повышенными акустическими данными, стойкостью к повреждениям, оснащены декоративной структурой.

Влагоустойчивые подвесные потолки типа Armstrong применимы в бассейнах, банях, саунах, прачечных, террасах, больницах, складах.

Акустические рекомендованы для усиления звукопоглощения. Ими отделывают рестораны, офисы, бассейны, больницы, школы, гостиницы.

Медицинские модульные предназначены преимущественно для больниц.

Гигиенические соответствуют всем требованиям для установки в учреждениях здравоохранения, пищевой отрасли.

Armstrong дизайнерские с авторскими рисунками займут достойное место в элитных помещениях любого направления.

Конструкция бывает тисненой, перфорированной, с добавлением отделки из отдельных элементов декора, либо объединенных в единый цельный рисунок.

Преимущества и недостатки

Среди достоинств подвесной системы Армстронг можно выделить:

• Удобство в монтаже благодаря малому весу.
• Превосходная звукопоглощаемость.
• Гибкость плиточных элементов – подгон в углах и на стыках производится без особых усилий.
• Нет необходимости в дополнительной декорации.
• Отличные теплоизолирующие свойства плит и перекрытий.
• Возможность скрытия многих коммуникаций.
• Отсутствие необходимости выравнивания основного потолка перед монтажом.
• Воплощение любых дизайнерских идей при оформлении. В продаже представлен широкий ассортимент цветовой гаммы и рисунков.
• Возможность покрытия больших площадей, при этом организовывать дополнительные подпорки перегородки не нужно.
• Приспособленность к встраиванию ламп, потолочных светильников, обустройству центрального освещения.
• Скрытие неровностей при отделке.
• Невысокая стоимость.

Недостаток один. Материал не противостоит влажности в полном объеме, все-таки его основа – переработанная бумага, способная деформироваться, размокать под натиском воды.

Рекомендации по выбору

При выборе нужно учитывать прямое предназначение, требования к санитарно-гигиеническим, пожаробезопасным нормам.

При нестабильной влажности и/или температуры лучше использовать влагоустойчивые модели.

При необходимости усиленной защиты от шума актуальны акустические потолки.

В помещениях с повышенными гигиеническими требованиями – медицинские гигиенические конструкции, плиты которых пропитаны составом, препятствующим налипанию грязи, жира, размножению бактерий.

В барах, ресторанах, гостиницах, дворцах культуры – дизайнерские модели. Именно они помогут придать особый неповторимый шарм и интерьер.

Экономические потолки подходят для коттеджей, загородных домов. Они прочные, долговечные, качественные, приемлемые по цене для широкого круга потребителей.

Советы по монтажу

Монтируются подвесные потолки типа Armstrong легко и быстро, система проста. Отделать 30-40 кв. метров площади бригаде из 3-4 человек за день вполне под силу.

1. Сначала нужно проложить все системы коммуникации под будущим фальш-потолком.
2. При выборе учитывайте вес, допустимая нагрузка – 4-6,5 кг/м.
3. Размечайте полотно сначала по горизонтали комнаты. При встраивании аксессуаров измерьте их высоту предварительно, чтобы подобрать оптимальное расстояние между базовым основанием и перекрытием при установке.
4. Пользуйтесь при работе водяным уровнем, чтобы линия горизонтали по всему периметру комнаты была проведена ровно.
5. Начинайте монтаж с креплений к стенам по обозначенной линии по горизонтали. Пользуйтесь ножовкой по металлу для нарезки профилей и столярным стусло для нарезки соединений в углах.
6. Подбирайте крепежные элементы с учетом материала самих стен.
7. Собрав конструкцию, нужно проверить ее ровность по горизонтали. Отрегулируйте при необходимости путем сдвижения лепестков или подгибания проволоки в нужных местах.
8. Усиливайте каркас, прикрепив дополнительные подвесы в местах монтажа растровых светильников.

Подвесные потолки типа Armstrong – отличное решение при обустройстве офисов, медучреждений, для создания благоприятной деловой обстановки. Идеальный вариант для оформления дизайна в больших зданиях государственного и частного предназначения.

Понравилась статья? Поделиться с друзьями:

Подвесной потолок Армстронг | Строительные материалы

Хотите приобрести подвесной потолок армстронг по оптовым ценам? Напишите нам!

Подвесные потолки Armstrong серии Эконом

Подвесной потолок «Armstrong» — самый популярный и востребованный не только в России, но и во всём мире. Даже имя Армстронг стало нарицательным для всех видов подвесных минеральных потолков на российском рынке. Подвесной потолок Армстронг эконом отвечает экологическим требованиям, используется для отделки как жилых, так и нежилых помещений.

Подробнее

---

Гигиенические или медицинские минеральные подвесные потолки

Объектами использования данных видов потолков являются медицинские учреждения (в том числе операционные и реанимационные блоки, ренген кабинеты), детские сады, школы, санатории, пищеблоки и другие помещения с максимальными требованиями к чистоте и гигиене. Гигиенические потолочные кассеты изготавливаются из натуральных экологических материалов. Плиты для гигиенических потолков защищаются специальным покрытием, обеспечивающим бактерицидные свойства. Гигиенические потолки легко моются и чистятся, что позволяет практически ежедневно проводить влажную чистку поверхности.

Подробнее

---

Акустические подвесные потолки

Акустические потолки Armstrong – признанный лидер среди подобных конструкций. Они изготавливаются из минерального волокна с декоративным лицевым покрытием. Уникальные особенности этого материала позволяют исключить проникновение шума в помещение, а также его выход за его пределы.

Подробнее

---

Влагостойкие и негорючие минеральные подвесные потолки

Влагостойкие минеральные потолки можно устанавливать в бассейнах, зонах отдых бань и саун, аквапарках, прачечных, больницах и в других помещениях с повышенной влажностью. Отдельное внимание надо уделить кромке такого потолка. Чем она жёстче, тем лучше эксплуатационные характеристики потолка. Можно установить такой потолок любой формы и типоразмера.

Подробнее

---

Дизайнерские подвесные потолки

Компания ARMSTRONG, как безусловный лидер в подвесных системах и потолках, предлагает широкий ассортимент дизайнерских потолочных плит. Дизайнерские потолки Армстронг, несомненно, помогут в решение любых архитектурных задач по визуализации и эстетике помещений. Даже строгие и монолитные пространства с дизайнерскими потолками Армстронг будут выглядеть совершенно иначе.

Подробнее

---

Металлические подвесные потолки + потолки типа грильято (Cellio)

Металлические потолочные панели хорошая альтернатива панелям из минерального волокна. Производство металлических панелей основано на лучших качествах используемого материала — металла. Придав дополнительные свойства и характеристики, необходимые в создании подвесного потолка, получили большое разнообразие потолочных плит с широким ассортиментом. Металлические панели (кассеты) применяют как в создании стандартных потолочных пространств, так и в создании потолков специального назначения.

Подробнее

---

Подвесной потолок Армстронг.

Если необходимо быстро и недорого смонтировать потолок, то хорошим решением станет подвесная система. Большим спросом на современном рынке пользуется подвесной потолок Армстронг, отличающийся высокими эксплуатационными качествами, долгим сроком службы, безопасность и простотой установки. На сайте «Кирова 10» вы всегда найдете товар в ассортименте по самым приятным ценам.

Особенности и преимущества потолков Армстронг.

Подвесной потолок типа Армстронг выполнен с использованием металлического профиля и минеральных плит, которые придают необходимых прочностных показателей готовой конструкции. Среди основных достоинств выделяют такие:

• Подвесной потолок всегда обеспечивает свободный доступ к вентиляции, системе освещения и датчикам, позволяя выполнять их своевременное обслуживание и ремонт.
• Подвесная система прячет все неровности и дефекты потолка.
• Простой монтаж не занимает много времени, а для ухода не требуется использовать специализированные моющие средства.
• Хорошее светоотражение позволяет использовать меньше осветительных приборов.
• Высокая степень шумопоглощения позволяет использовать конструкцию в любых условиях – особенно она пользуется спросом в офисах.
• Большое количество аксессуаров и крепежных элементов делают монтаж особо простым.
• Материалы изготовления являются экологически чистыми и полностью безопасными для использования.

Потолки Армстронг с подвесной системой заслужили признание среди многих пользователей за счет существенной экономии, привлекательного внешнего вида конструкции и простоты монтажа.

Разновидности потолков.

Среди основных видов подвесных потолков Армстронг следует выделить такие:

• Эконом-класс. Наиболее простой и востребованный вариант, не требующий особых усилий и затрат для установки. Такие конструкции стоят относительно недорого, но обладают высокими качественными показателями и современным дизайном.
• Функциональные. Обеспечивают дополнительную защиту от влажности за счет своей уникальной формы.
• Акустические. Обладают хорошей звукоизоляцией, поэтому часто используются для обустройства офисов.
• Гигиенические. Покрываются специальным гипоаллергенным составом, который защищает от размножения бактерий, плесени и грибка.
• Дизайнерские. Отличаются оригинальным внешним видом, придавая помещению определенного стиля.

Такой потолок обладает повышенными показателями прочности и надежности. В разных типах помещений используются отдельные типы подвесных систем. Это связано с особыми эксплуатационными характеристиками, которые предъявляются к данным системам. Каждый тип подвесных потолков обладает своими функциональными свойствами, что делает их приспособленными к определенным условиям. Приобрести качественные подвесные потолки Армстронг в Самаре не составит труда – достаточно ознакомиться с ассортиментом, чтобы подобрать подходящий вид.

Где купить потолки Армстронг?

Компания «Кирова 10» предлагает большой выбор разных подвесных потолков, которые отличаются надежностью и безопасностью. Среди ключевых преимуществ покупки:

• Весь товар всегда в наличии на складе, поэтому нет никаких проблем с поставками;
• Есть свои складские помещения, отвечающие всем требованиям для хранения продукции;
• Отлаженные логистические процессы позволяют выполнять заявки максимально быстро;
• Доступные цены и выгодные условия покупки;
• Гарантии качества товара.

Чтобы купить подвесной потолок Армстронг в Самаре, достаточно оставить заявку на обратную связь на сайте «Кирова 10» или обратиться по контактному номеру. Мы работаем с заказами любой сложности.

Особенности и разновидности подвесных потолков

Подвесные потолки пользуются в последнее время особой популярностью. Они могут различаться формой, видом и способом исполнения. Рассмотрим наиболее известные типы конструкций.

Посмотреть весь ассортимент подвесных потолков и ознакомиться с ценами, можно на официальном сайте ООО КитМаркет — Екатеринбург — https://PotolokOptom. ru. Также можно посетить офис по адресу г.Екатеринбург, ул. Амундсена 107, оф.305.

Потолки типа «Армстронг»

Потолок «Армстронг» – система подвесного типа, которая сочетает в себе практичность, современность, красоту и разнообразия дизайна. Главная особенность «Армстронга» заключается в том, что его нужно использовать в зданиях с высокими потолками. Именно поэтому данная конструкция преобладает больше в нежилых помещениях – офисах, официальных учреждениях, торговых центрах, на предприятиях и т.д.

Состав «Армстронга» относительно простой. Такая система включает в себя металлопрофили и плиты из минерального волокна. Их монтаж производится на подвесную систему. Плиты для подвесного потолка типа «Армстронг» – это не что иное, как каменная вата, обработанная специальным образом. В нее добавляют дополнительные компоненты: латекс, крахмал, целлюлозу, гипс. Содержание компонентов может увеличиваться или уменьшатся. Недорогие виды плиты содержат больше крахмала. В дорогих же плиточных изделиях преобладает латекс. Вследствие этого качества материала отличаются. Высокое содержание латекса в минеральной плите делает ее влагостойкой, а это довольно важное качество для потолочных систем.

Особенности «Грильято»

Подвесной потолок может быть выполнен в виде решетки из алюминия или стали. Такой его вид получил название «Грильято». Данная система предоставляет неограниченные возможности ультрасовременного дизайна и является альтернативным решением при оборудовании торговых залов. «Грильято» имеет многообразное геометрическое строение. Спектр цветовой гаммы и оттенков не имеет здесь себе равных. Поэтому для бизнеса он пользуется спросом и продается большими темпами несмотря на свою относительную новизну. Данный потолок совместим с другими потолочными системами нового поколения.

Реечные подвесные системы: в чем их особенности

Металл, который применяется здесь, – алюминий. Конструкция представлена ровными и узкими панелями. Их внешний вид – эстетичный, дизайн достаточно разнообразный. Применяются такие системы в учреждениях разного назначения, в местах общественного пользования. Алюминий имеет хорошую стойкость к появлению коррозии. Поэтому такие потолки часто используют в зданиях с высокой влажностью.

Расположение панелей может различаться. По этому признаку реечные потолки можно разделить на 2 категории:

• потолки открытого типа;
• системы закрытого типа.

В чем их отличия? Последние – закрытые – отличны тем, что рейки здесь монтируются плотно друг к другу. В результате образуется одна сплошная поверхность. Открытая система подвесных реечных потолков – это конструкция, где между рейками есть промежутки. Их прикрывают или оставляют открытыми – отсюда и название. Наличие промежутков обеспечивает воздухообмен под облицовочной поверхностью, что позитивно влияет на эксплуатацию изделия.

Подвесные потолки кассетного типа – конструкции наиболее современного типа

Главный плюс такого потолка – доступность к любому месту в пространстве между потолками. Компоненты системы – кассеты – различаются по виду, дизайну, цветовому решению, габаритам, конфигурациям. Демонтаж потолка кассетного типа достаточно простой. Если нужно достать до каких-нибудь технических элементов, находящихся в середине конструкции, то несущие элементы разбирать не придется. Чаще всего эти системы имеют исполнение в виде квадратов или прямоугольников.

Потолок из кубических реек из металла

Такой вариант подходит для применения в коммерческих нежилых помещениях. Визуально потолок выглядит весьма необычно. Он словно сделан в формате 3Д. Кажется, будто конструкция невесомая, что она парит в пространстве. Если смотреть на кубообразный потолок под разными углами зрения, то и выглядеть он будет каждый раз по-разному. Уникальность этой потолочной подвесной системы заключается в том, что ее компоненты выглядят наподобие перевернутой буквы «П». Размещаются же детали потолка на стрингере – специальном профиле. Именно это и создает эффект «парения в воздухе» конструкции.

Материал для «кубов» потолка – оцинкованная сталь. Толщина рейки, из которой складывается куб, составляет 0,4 миллиметра. Ширина колеблется от 35 до 88 мм. Что до высоты, то ее размер 35-195 миллиметров, а размер шага здесь 10 миллиметров.

Рейки обработаны особым покрытием из полимеров. Цвет здесь может идти по стандарту, а может быть и по вкусу заказчика. Тогда в качестве точки отсчета идет шкала RAL.

Монтировать потолок из металлических кубических реек не так просто, как обычную реечную конструкцию. Сложность заключается в том, что компоненты конструкции должны входить в специальные пазы стрингера. Для того чтобы проделать все точно и правильно, нужна сноровка и опыт, а также мастерство исполнения. Тем не менее, кубообразный потолок стоит таких усилий. Ведь он помогает воплотить в жизнь самые смелые дизайнерские решения. Он позволит сделать внешний вид помещения эксклюзивным, особенным, по-настоящему уникальным.

Потолочные решетки | Потолки

• Товары
• Обзор

• Товары {%/if %} {%browTitle%} {% /если %}

{% #ifbrowseFilters &&BrowseFilters. length > 0 &&loadFilters%}

{% # {facetGroupID: _.uniqueId(”) } %}

Узкие результаты по:

• Скрыть параметры фильтра Показать параметры фильтра
{% #browseFilters: идентификатор %}
• {% фасеттекст%}
  {% # фасеты:facetID %}
  • 0)?’ отключено ‘:” %} on-change=”updateFacets”> {% text %}{% #if showFilterCount %} ({% count %}){% /if %} {% #if children. length > 0 %}
    {% #дети:childID %}
    • {% text %}{% #if showFilterCount %} ({% count %}){% /if %}
    {% /дети %}
    {% /если %}
  {% / грани %}
{% /browseFilters%}

{% # getSelectedFacets:id %} {% #если отмечен %}
• {% выбранный текст || текст %}
{% /если отмечено %} {%/getSelectedFacets:id %} {% #if _. filter(getSelectedFacets, { ‘только для чтения’: false, ‘checked’: true}).length > 0 %}
• Очистить все
{% /если %}

{% / %}

{% /если %}

{% #if isHashApplied && !загрузка || просматриватьCurrentPage> 0 %}

{%# просмотретьРезультаты: ndx %}

{% #if productImageSrcMobile && productImageSrcTablet && productImageSrcDesktop %}

{% /если %}

{% наименование товара %}

{% #productDescription %}

{%% productDescription %%}

{% /productDescription %}

{% #centerRows%} {% /centerRows%}

{% имя%}	{%% значение %%}

{% #rightRows. 0 %}

{% #rightRows%}
• {% значение%}
{% /rightRows%}

{% /rightRows.0 %}

{%/browseResults%}

{% /если %} {% #если загружается%}

{% /если %}

Потолочные плиты, обычно используемые в коммерческих зданиях

ARMSTRONG Потолочная плитка с трещинами, 24 дюйма Ш x 24 дюйма Д, 16 шт.

Производитель № 705A

$67,99

АРМСТРОНГ Потолочная плитка Cortega, 24 дюйма Ш x 24 дюйма Д, 16 шт.

№ производителя 770

$67,22

Доступны 4 цвета и 4 количества упаковки

АРМСТРОНГ Потолочная плитка с мелкими трещинами, 24 дюйма Ш x 24 дюйма Д, 16 шт.

№ производителя 1732

108,46 $

АРМСТРОНГ Потолочная плитка Cortega, 24 дюйма Ш x 24 дюйма Д, 16 шт.

Производитель № 704A

$84,86

доступны 2 длины

АРМСТРОНГ Потолочная плитка Cirrus, 24 дюйма Ш x 24 дюйма Д, 12 шт.

Производитель № 584BN

170,07 $

АРМСТРОНГ Потолочная плитка Cortega, 24 дюйма Ш x 48 дюймов Д, 10 шт.

Производитель № 2767D

$128,99

доступны 2 длины

АРМСТРОНГ Потолочная плитка Cortega, 24 дюйма Ш x 24 дюйма Д, 12 шт.

Производитель № 816A

$92,39

АРМСТРОНГ Потолочная плитка Shasta, 24 дюйма Ш x 48 дюймов Д, 16 шт.

№ производителя 2906

264,61 $

Доступно 3 количества упаковки

АРМСТРОНГ Потолочная плитка Dune, 24 дюйма Ш x 24 дюйма Д, 16 шт.

№ производителя 1775

$150,80

АРМСТРОНГ Потолочная плитка Cirrus, 24 дюйма Ш x 24 дюйма Д, 12 шт.

Производитель № 591B

$283,41

Доступно 3 количества упаковки

АРМСТРОНГ Потолочная плитка Dune, 24 дюйма Ш x 24 дюйма Д, 12 шт.

№ производителя 1853

$223,23

АРМСТРОНГ Потолочная плитка Dune, 24 дюйма Ш x 48 дюймов Д, 10 шт.

Производитель № 2712A

$190,05

АРМСТРОНГ Потолочная плитка с мелкими трещинами, 24 дюйма Ш x 48 дюймов Д, 10 шт.

Производитель № 1761C

$179,53

АРМСТРОНГ Потолочная плитка Mesa, 24 дюйма Ш x 24 дюйма Д, 12 шт.

№ производителя 682

$148,52

АРМСТРОНГ Потолочная плитка Tincraft, 24 дюйма Ш x 24 дюйма Д, 8 шт.

Производитель № 8009A

$261,27

АРМСТРОНГ Потолочная плитка Ultima, 24 дюйма Ш x 24 дюйма Д, 12 шт.

Производитель № 1912A

$189,00

АРМСТРОНГ Потолочная плитка Ultima, 24 дюйма Ш x 48 дюймов Д, 6 шт.

Производитель № 1914A

279,54 $

АРМСТРОНГ Потолочная плитка Cirrus, 24 дюйма Ш x 48 дюймов Д, 6 шт.

Производитель № 513A

$371,13

АРМСТРОНГ Дизайнерская потолочная плитка, 24 дюйма Ш x 24 дюйма Д, 16 шт.

Производитель № 737C

$159,01

АРМСТРОНГ Потолочная плитка Cirrus, 24 дюйма Ш x 24 дюйма Д, 12 шт.

Производитель № 585A

416,62 $

доступны 2 длины

АРМСТРОНГ Потолочная плитка Dune, 24 дюйма Ш x 48 дюймов Д, 8 шт.

Производитель № 1773A

$170,30

доступны 2 длины

АРМСТРОНГ Потолочная плитка Cirrus, 24 дюйма Ш x 24 дюйма Д, 12 шт.

Производитель № 574B

$186,02

доступны 2 длины

АРМСТРОНГ Потолочная плитка с трещинами, 24 дюйма Ш x 48 дюймов Д, 12 шт.

Производитель № 755B

$132,00

АРМСТРОНГ Потолочная плитка Shasta, 24 дюйма Ш x 48 дюймов Д, 16 шт.

№ производителя 2907

$216,00

АРМСТРОНГ Потолочная плитка Cirrus, 24 дюйма Ш x 48 дюймов Д, 6 шт.

Производитель № 510A

$247,44

Доступно 2 количества упаковки

АРМСТРОНГ Потолочная плитка с мелкими трещинами, 24 дюйма Ш x 24 дюйма Д, 16 шт.

№ производителя 1734

$124,07

АРМСТРОНГ Потолочная плитка Cirrus, 24 дюйма Ш x 24 дюйма Д, 10 шт.

Производитель № 558E

$231,30

доступны 2 длины

АРМСТРОНГ Потолочная плитка с мелкими трещинами, 24 дюйма Ш x 24 дюйма Д, 12 шт.

Производитель № 1820A

$135,20

доступны 2 длины

АРМСТРОНГ Потолочная плитка для чистых помещений, 24 дюйма Ш x 24 дюйма Д, 12 шт.

Производитель № 868B

$220,79

доступны 2 длины

АРМСТРОНГ Потолочная плитка Kitchen Zone(TM), 24 дюйма Ш x 24 дюйма Д, 16 шт.

№ производителя 673

199,84 $

АРМСТРОНГ Потолочная плитка Cortega, 24 дюйма Ш x 24 дюйма Д, 16 шт.

№ производителя 2195

$102,73

АРМСТРОНГ Потолочная плитка Dune, 24 дюйма Ш x 48 дюймов Д, 10 шт.

Производитель № 2722A

$264,65

ГЕНЕЗИС Потолочная плитка Pro с принтом, 24 дюйма Ш x 24 дюйма Д, 12 шт.

№ производителя 74100

$158,00

АРМСТРОНГ Потолочная плитка с мелкими трещинами, 12 дюймов Ш x 12 дюймов Д, 40 шт.

№ производителя 741

$219,01

АРМСТРОНГ Потолочная плитка Optima, 24 дюйма Ш x 48 дюймов Д, 8 шт.

№ производителя 3155

388,77 $

доступны 2 длины

АРМСТРОНГ Потолочная плитка Ultima, 24 дюйма Ш x 48 дюймов Д, 6 шт.

Производитель № 1944A

$273,69

Потолочная плитка обычно используется в коммерческих зданиях, но ее также можно найти в жилых домах. У нас есть подходящие плитки для самых популярных типов потолков. Акустическая плитка служит нескольким целям, включая удобство, звукопоглощение, улучшение дизайна и многое другое. Если у вас подвесной потолок или подвесной потолок, легко получить доступ к любым трубам или вентиляционным отверстиям, расположенным над ними, просто сняв панель потолочной плитки. Акустические потолочные плиты отлично подходят для контроля звука и снижения шума, поглощая звук и помогая предотвратить распространение звука в другие комнаты. Но если вы ищете более традиционный или ретроспективный вид для своего потолка, лучше всего подойдет металл. Планируя новый потолок или ремонтируя существующий потолок, имейте в виду, что у нас также есть аксессуары для потолочной плитки, такие как зажимы, подвесная проволока, настенный плинтус, подвесные системы и многое другое.

Система подвесного потолка – Armstrong World Industries, Inc. сетку и зажимы, которые могут быть прикреплены к сетке для крепления к ней потолочных панелей.

Предпочтительно зажимы по настоящему изобретению позволяют легко снимать потолочные панели. В дополнение к этому, зажимы также можно легко прикрепить к сетке или снять с нее.

Системы подвесных потолочных панелей популярны как для коммерческих, так и для жилых зданий. Эти системы позволяют установить потолок, который может быть акустически поглощающим и эстетически привлекательным. Кроме того, эти потолочные системы можно быстро и легко установить. Потолочные системы особенно желательны для сокрытия труб, проводки и систем воздуховодов, которые распространены во многих зданиях.

Были разработаны подвесные потолки, имеющие множество различных функций, направленных на крепление потолочных панелей к потолочной сетке. Одна подвесная потолочная система раскрыта в патенте США No. № 4 640 064. Эта система сочетает в себе съемные поддоны и вставные панели. Система включает полозья, образованные каналами, образованными противоположными боковыми фланцами, зависимыми боковыми стенками и загнутыми внутрь выступами. Еще одна система описана в патенте США No. № 2059,483, для которого требуется швеллер и зажимы, которые вставляются в канал швеллера. Зажимы крепятся к строительным панелям, которые таким образом удерживаются на швеллере. патент США. В US-A-4463537 описана подвесная потолочная или настенная система, в которой используются зажимы, изготовленные таким образом, чтобы обеспечить полупостоянное крепление отдельных зажимов к подвесной решетчатой ​​тройниковой системе. Система содержит ножку зажима с выступающими под углом выступами для фрикционного соединения с ней декоративного молдинга. Формовочная система, в свою очередь, поддерживает множество декоративных пластин.

Патент США. В US-A-4463537 описан зажим для подвешивания потолочных панелей. Зажим на одном конце крепится к потолочной панели, а на другом конце имеет крючок для съемного крепления к существующей сетке потолочной панели.

Несмотря на то, что существует множество систем подвесных потолков, по-прежнему существует потребность в системе подвесных потолков, которая обеспечивает легкосъемные панели, которые также можно легко прикрепить к решетчатой ​​системе потолочных направляющих. В дополнение к этому, в косметических целях потолочная система предпочтительно не должна показывать какую-либо часть потолочных направляющих после установки подвесного потолка. Настоящее изобретение предлагает такую ​​потолочную систему.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Система подвесного потолка имеет множество потолочных панелей и множество зажимов, удерживающих потолочные панели на потолочных направляющих. Каждый зажим имеет (в качестве верхней части) либо 1) одиночный фланец с правым концом и левым концом, либо 2) он имеет как правый, так и левый фланец. Правый и левый концы одиночного фланца, а также правый и левый фланцы либо 1) достаточно тонкие, чтобы средства для крепления к поверхности потолка проходили через фланец и прикрепляли зажим к потолку, либо 2) имели отверстия таким образом, чтобы средства для крепления к потолочной поверхности (шурупы, гвозди и т. д.) можно было вставить через отверстие и тем самым прикрепить клипсу к потолку.

Зажим также имеет нижнюю часть, удерживающую панель.

Нижняя часть каждого зажима имеет два противоположных выступающих элемента, которые практически перпендикулярны фланцу зажима и поверхности потолка, когда зажим прикреплен к нему. По меньшей мере, один из выступающих элементов имеет канавку, имеющую форму, позволяющую принимать выступающую кромку потолочной панели. Предпочтительно оба выступающих элемента имеют канавку для приема выступающей кромки. Выступающие элементы зажима расположены достаточно далеко друг от друга, чтобы можно было вставить выступающий край по крайней мере одной потолочной панели между элементами, при этом выступающий край выступающего края панели входит в паз на выступающем элементе зажима для тем самым закрепите потолочную панель на зажиме, прикрепленном к потолочной поверхности. Предпочтительно выступающие элементы расположены достаточно далеко друг от друга, чтобы между ними можно было вставить две потолочные панели. Каждую панель можно снять с потолка, с силой вытянув ее из держащих ее зажимов.

Каждая потолочная панель имеет две противоположные поверхности, (1) и (12) на РИС. 2, и четыре стороны, причем по меньшей мере две стороны имеют расширенный край или боковую стенку, каждая из которых по существу перпендикулярна и выходит за пределы конкретной противоположной поверхности потолочной панели, которая будет обращена к потолочной поверхности после того, как панель будет прикреплена к зажимам. . Каждый расширенный край имеет выступающую кромку. Длина выступающей кромки ограничена таким образом, чтобы выступающая кромка не проходила по всей длине выступающего края.

В предпочтительных вариантах осуществления каждый из двух противоположных выступающих элементов имеет канавку для приема выступающей кромки. В таких случаях предпочтительно, чтобы канавка на выступающем элементе зажима была обращена к канавке противоположного выступающего элемента. Выступающие элементы предпочтительно располагаются достаточно далеко друг от друга, чтобы можно было вставить выступающие края двух потолочных панелей и удерживать их, вставив выступающие выступы в канавку зажима. Таким образом, панели удерживаются между выступающими элементами.

Когда потолочные панели вставлены, две потолочные панели должны быть размещены равномерно вместе, при этом выступающий край одной потолочной панели должен примыкать к выступающему краю другой потолочной панели и касаться его, при этом выступающие края панелей должны быть перпендикулярны поверхность потолка. Когда расширенные края потолочных панелей вставлены между элементами, выступающий край каждой панели входит в паз на выступающем элементе зажима. Клипса уже должна быть закреплена на потолочной поверхности, таким образом прикрепляя две потолочные панели к потолочной поверхности.

РИС. 1 представляет собой вид в перспективе потолочной панели, изготовленной в соответствии с настоящим изобретением.

РИС. 2 – увеличенный частичный разрез панели по 2-2 фиг. 1.

РИС. 3 представляет собой увеличенный вид с торца первого варианта осуществления зажима в соответствии с настоящим изобретением.

РИС. 4 представляет собой увеличенный вид с торца альтернативного варианта осуществления зажима, выполненного в соответствии с настоящим изобретением.

РИС. 5 представляет собой вертикальный разрез двух панелей и одного зажима, выполненного в соответствии с настоящим изобретением, в рабочем виде.

РИС. 6 показан частичный вид в перспективе собранных элементов потолочной системы в соответствии с настоящим изобретением.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

РИС. 1 представляет собой потолочную панель (13) в перспективе. На этом виде показана поверхность (1) потолочной панели, обращенная к потолку. На каждой из четырех сторон панели имеется расширенный край (2). На каждом выступающем крае можно отметить выступающую кромку. Фактически, на этой фигуре каждый расширенный край имеет предпочтительно три выступающих выступа.

РИС. 2 – увеличенный частичный разрез панели (13) по линии 2-2 на фиг. 1. На каждом из двух краев или боковых стенок (2) панели виден выступающий край (3), а также видны противоположные поверхности (12) и (1) панели.

РИС. 3 показан один вариант осуществления зажима (11) с выступающим элементом (6), который имеет канавку (7), подходящую для приема выступающей кромки. Единственный фланец (20), который является верхней частью зажима, имеет правую сторону (22) и левую сторону (21). Правую и левую стороны фланца зажима можно вбить с помощью подходящих средств (гвоздей, шурупов, скоб и т. д.), чтобы прикрепить зажим к поверхности потолка.

РИС. 4 представляет собой увеличенный вид с торца зажима другого типа, который имеет два фланца, левый фланец (15) и правый фланец (16) в качестве верхней части. Во фланцах видны отверстия (14), в которые можно вставить шурупы или гвозди, что облегчает крепление зажима к потолку. На зажиме видны два выступающих элемента (6). Эти выступающие элементы будут по существу перпендикулярны поверхности потолка, когда зажим прикреплен к потолку. Каждый выступающий элемент имеет канавку (7). Одна выступающая кромка (3) на потолочной панели входит в паз (7). Каждая губа (9) имеет канавку (8), в которую при желании можно также установить край (5) потолочной направляющей в качестве альтернативного средства установки. Выемка, образованная между выступами (9), достаточно широка, чтобы в нее вошел фланец потолочной направляющей.

РИС. 5 представляет собой вертикальный разрез в разобранном виде потолочной поверхности (17), зажима (11) и потолочной панели (13). Потолочные панели вставляются между выступающими элементами (6) так, чтобы выступающие кромки (3) вошли в пазы (7). На рис. видно, что две потолочные панели вставляются вверх, так что каждая выступающая кромка (3) будет вставлена ​​в паз (7) на выступающем элементе (6) зажима. Показано, что скоба (18) вбита через левую сторону (21) одинарного фланца (23). Скоба (18) проходит через фланец зажимов в поверхность потолка (17), где она встроена и удерживается, чтобы тем самым прикрепить зажим прямо к потолку. Точно так же гвоздь (19) проходит через правую сторону (22) единственного фланца (23), проникает в поверхность потолка (17) и встраивается в потолок, где он удерживается, таким образом фиксируя зажим непосредственно к потолку.

РИС. 6 показан фрагментарный вид в перспективе собранных элементов (зажим (11), удерживающий две потолочные панели (22)). Зажим (11) имеет отверстия (14), которые можно использовать для ввинчивания винтов или гвоздей через правый фланец (16) и левый фланец (15) в потолок, чтобы прикрепить зажим непосредственно к потолку.

Отдельные потолочные панели можно высвободить из удерживающих их зажимов. Зажимы обеспечивают достаточную силу защемления, чтобы удерживать одну панель на месте в подвесном потолке.

При желании зажимы могут быть выдавлены из полимера, такого как поливинилхлорид (ПВХ). В таком случае полимерные зажимы предпочтительно должны быть легкими. Потолочные направляющие (также называемые решетчатыми стержнями) могут быть изготовлены из металла или полимера, такого как ПВХ. Потолочная панель может быть изготовлена ​​из обычных материалов, таких как дерево, металл или полимер, такой как ПВХ.

РИС. 6 показан предпочтительный вариант осуществления, в котором зажим (11) имеет канавку (7) на каждом из выступающих элементов (6), а каждая сторона потолочной панели имеет расширенный край (2). Выступающие элементы расположены достаточно далеко друг от друга, чтобы можно было плотно вставить выступающие края двух потолочных панелей между элементами. Когда потолочные панели вставлены, две потолочные панели предпочтительно размещают равномерно вместе, при этом выступающий край (2) одной потолочной панели примыкает к выступающему краю другой потолочной панели и касается его. Выступающие кромки панелей по существу перпендикулярны фланцу зажима и поверхности потолка, и когда выступающие кромки потолочных панелей вставляются между элементами, выступающая кромка на каждой панели входит в паз (7) на выступающий элемент (6) зажима для крепления двух потолочных панелей к потолочному зажиму.

Потолочные панели (12) также можно снять с выступающих элементов путем перемещения конца выступа (3) по отношению к канавке (7) внутри выступающего элемента (6) и за ее пределы так, чтобы выступ проходил через паз (7), чтобы потолочная панель могла вертикально сниматься с зажима (11).

Используются подходящие средства для крепления зажима к потолку.
