Проход дымохода через потолок или разделка наиболее ответственная часть печной конструкции. В случае неправильного монтажа разделки, возможен пожар, как вовремя топки так и после, по причине воспламенения угля осевшего в трубе. Пожарные, руководствуясь СНиП :

1. Типа дымохода (металл, кирпич, керамика)
2. Устройства, которое подключено к трубе (печь длительного горения, печь банная, печь отопительная до 3 часов топки, открытый очаг)
3. Материала из которого сделан потолок.

В соответствии с нормами противопожарной безопасности, расстояние от отходящих горячих газов, дыма до материала потолка в междуэтажных и чердачных  перекрытиях должна  составлять минимум 380 мм, это толщина полтора кирпича. Дополнительно к этому внутрипотолочный проход должен теплоизолироватся асбестом толщиной 8 мм и металлическим листом

Кладка выполняется уступами, создавая форму пирамиды по 30 – 35 мм на каждый выступ.

Кладка разделки.

Рисунок 1 Порядовка кладки разделки с внутренним сечением 13*13 см

В случае  отсутствия желания или возможности использования материала термоизоляции, расстояние от дыма до потолка 510 мм. Таким образом разделка кирпичной трубы выполняется шириной в два кирпича.

Рисунок 2. Кирпичная разделка с изоляцией и без изоляции

Большая толщина разделки защищает не столько от перегрева потолка, сколько от вылета искр в случае трещины в разделке дымохода и попадания в между потолочное перекрытие. То есть в случае, если кирпич трубы лопнет или выкрошится шов, у нас есть запас толщины массива кирпичной кладки который не даст искре вылететь.

Нужно понимать, что при такой системе минимальный размер разделки составит  890 мм (120 мм  внутреннее сечение трубы, дважды по 380 мм с каждой стороны и 20 мм на теплоизоляцию). Такая разделка подойдёт на печи голландку или шведку, для русской печи или каминопечи сечение и разделка будет больше. Вариант может отпугнуть своими размерами, так как в современный дизайн дома сложно вписать ступенчатую разделку почти метрового размера. Но если рассмотреть трубу с сечением для дыма 370 мм на 370 мм на барбекю в закрытом помещении с шириной портала 1000 мм,  итоговый размер разделки составит 1140 мм на 1140 мм , а это уже настоящий пропеллер под потолком.

Поэтому на практике мастера значительно уменьшают размер и количество выступов. Это возможно на барбекю, которые топят редко, но если есть возможность использовать гильзование в местах разделки их дополнительно гильзуют.

Рисунок 3 Пример гильзования трубы с диаметром 250 мм

Вставка гильзы — гильзование дымохода.

Вместо утолщения кирпичом в трубу вставляется гильза (одноконтурная труба из нержавеющей стали), обёрнутая базальтовым волокном, низ и верх которой замазываются герметиком. Труба выкладывается с зазором 50 мм от материала потолка. Потолок по контуру трубы изолируется огнезащитной плитой силиката кальция «суперизол» толщиной от 10 мм. Снизу возможно примыкание минеритом, листом нержавейки, гипсокартоном или также суперизолом. Высота гильзы должна быть больше толщины потолка минимум на 140 мм.

При прохождении потолка металлической двуслойной трубой с теплоизоляцией, внутренняя часть потолка обивается суперизолом, дополнительно используется потолочный короб из нержавеющей стали, который прокладывается внутри негорючим материалом вермикулитом или базальтовой ватой.

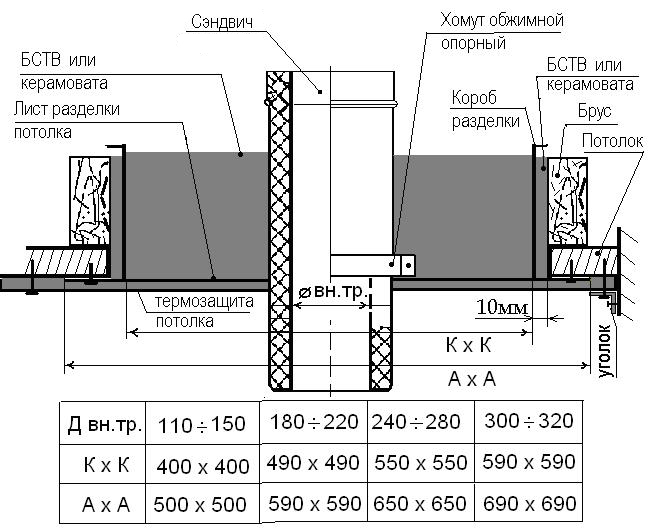

Рисунок 4 Пример металлического короба прохода через потолок

Крепится металлический короб так, чтоб оставался воздушный зазор от боков металлического короба до боков короба из силиката кальция, сверху закрывается крышкой из силиката кальция.

Гильзование подойдет как для обычной печи Голландки или Шведки, так и для Русской печи.



Рисунок 5 Сэндвич трубы через потолок

Рисунок 6 Фотография проход сэндвич трубы через потолок

Проход через потолок должен выполняться мастерами, неточности в установке трубы её герметичности или отсутствие зазора, изоляции между трубой и потолком, могут привести к пожару.





Опубликовано в рубрике Печи

Правила изоляции кирпичного дымохода в потолочном перекрытии и крыше

Версия для печати

Подскажите пожалуйста, как изолировать проход кирпичной трубы дымохода в потолочном перекрытии и крыше (деревянные лаги и балки) и какие изоляционные материалы лучше использовать. У меня кирпичная печь периодического использования, а толщина стенок трубы 1/2 кирпича. Спасибо.

Здравствуйте! Правильная изоляция дымохода не только обеспечивает пожарную безопасность, но и надежно защищает стены строения от усадки. Выполнять ее необходимо в соответствии со следующими нормами СНиП 2.04.05-91:

• Высота дымовой трубы от колосниковой решетки до устья должна быть не менее 5 м.
• Дымовая труба на кровле из горючих материалов должна иметь искроулавливатель из металлической сетки с размером ячеек не более 5х5 мм.
• Все зазоры между перекрытиями, стенами, разделками и перегородками обязательно должны быть заполнены негорючими материалами.
• Если верхнее перекрытие печи выполнено из 3-х рядов кирпича, а потолок из горючих либо трудно-горючих материалов защищен штукатуркой по металлической сетке либо листом стали по асбоцементному картону, то расстояние между ними принимается 250 мм для печи с периодической топкой и 700 мм для печи длительного использования.
• Если перекрытие печи выполнено из 3-х рядов кирпича, а потолок не защищен надлежащим образом расстояния между ними принимаются 350 и 1000 мм для печей периодического и длительного горения соответственно.
• Для печей с перекрытиями из 2-х рядов кирпича указанные расстояния увеличиваются еще на 50%.
• Очистку дымохода от продуктов горения и мусора необходимо выполнять перед началом и по окончанию отопительного сезона, но не реже 3-х раз в год.

На практике в местах прохода кирпичного дымохода через деревянные межэтажные и чердачные перекрытия при его кладке предусматривают специальное утолщение его наружных стенок – распушку.

Распушка – надежная изоляция кирпичного дымохода,которая выполняется при кладке

Толщину распушки принимают в один кирпич, если печь топится периодически, и в полтора кирпича для печи длительного горения.

По нормативам между дымоходом и краями проема в перекрытии необходимо предусмотреть зазор 250-350 мм. Торцы проема оббивают двумя-тремя слоями войлока либо листовым асбокартоном толщиной 10 мм и штукатурят.

Торцы проема в деревянном межэтажном оббивают войлоком или асбокартоном и штукатурят, а зазор между ними и трубой заполняют базальтовой ватой либо другим изоляционным негорючим материалом

Наиболее простой, но трудоемкий способ изоляции непосредственно кирпичной трубы – заштукатуривание цементно-известково-шлаковым раствором. Для этого на трубу необходимо установить арматуру или обтянуть ее металлической сеткой и приготовить смесь из цемента, извести и просеянной шлаковой крошки не крупнее 55 мм. Поверхность дымохода смачивают водой и выбрызгивают на нее тонкий слой жидкого раствора, а после высыхания последовательно наносят от 3 до 5 слоев тестообразной массы. Завершающий слой тщательно ровняют, затирают и окрашивают мелом либо известью. Этот способ снижает теплоотдачу на 25%.

Гораздо эффективнее, почти вдвое, можно снизить теплоотдачу, если выполнить изоляцию кирпичного дымохода асбоцементными плитами толщиной 40 мм. На армированную металлической сеткой или проволокой поверхность трубы плиты крепят на цементно-известковый раствор. Кроме существенного снижения теплоотдачи этот прием повышает плотность поверхности дымохода и надежно защищает его от разрушения.

В завершение несколько советов по эффективной эксплуатации дымохода:

• ежемесячно проверяйте состояние дымохода и его изоляции;
• не пытайтесь использовать тепло дымовых газов в качестве дополнительного теплоносителя;
• для снижения концентрации вредных кислот и газов в дымоходе следите за температурой на выходе и поддерживайте ее на уровне 60-70 °С;
• не сжигайте в топке печи клееную древесину, пластмассу и т. д., продукты горения которых повышают температуру на выходе и разрушают внутреннюю поверхность дымохода.
