Плиты для растрового потолка, особенности и установка

Растровый потолок – модный вид оформления потолочного пространства. Состоит он из отдельных ячеек, закрепленных на обрешетке. Под отделкой легко скрыть инженерные коммуникации, установить встроенные светильники.

Описание

Словом «растр» обозначают мелкие одинаковые элементы, из которых собирают цельное покрытие. Основа – решетка, собранная из профилей, закрепленных на подвесах. В ее нишу вставляются декоративные элементы.

Элемент растрового потолка

Чаще монтируют квадратные ячейки, но возможно использование растров в форме ромбов, прямоугольников, многоугольников. Пространство между профилями заполняется декоративными плитами.

Преимущества перед другими видами отделки

Подвесные потолки растрового типа перед другими видами отделки обладают преимуществами:

Небольшой общий вес.
Возможность установить между потолочной плитой и покрытием необходимые коммуникации.
Панели съемные, поэтому легко получить доступ к электропроводке, сигнализации, вентиляции, проложенным в подпотолочном пространстве.
Возможны замены отдельных поврежденных элементов.
Экологическая безопасность.
Устойчивость к перепадам температур, коррозионным процессам.
Широкие возможности для декора. Используют панели разных видов, выкладывая из них узоры.

Преимущество перед другими видами потолков

Разнообразие цвета декоративных панелей позволяет создавать интересные варианты дизайна растровых потолков. Фото готовых потолков помогут выбрать наиболее интересный и привлекательный вариант.

Огнестойкость и влагостойкость

Важной характеристикой является устойчивость к возгоранию и действию влаги.

Растровые потолки относятся к группе горючести Г1. Свойства материалов, из которых они монтируются:

не поддерживают самостоятельное горение;
дымы имеют температуру менее 135 градусов;
при нагревании деформируются до 65% по форме, теряют не более 20% веса;
при пожаре не образуют горящего расплава.

Их разрешено монтировать на объектах, где требуется повышенная пожарная безопасность.

Влагопрочные потолочные системы под действием пара не деформируются, не коробятся, не расслаиваются.

Устойчивость к возгоранию и влаге

Есть 4 группы влагостойкости, растровые потолки относят к 4 группе. Это означает, что материалы имеют 100% устойчивость к влаге. Их можно использовать в помещениях, где не исключается прямой контакт покрытия с водой (в бассейнах, банях, санузлах, автомойках).

Монтажные работы

К установке подвесного решетчатого растрового потолка приступают после завершения работ по прокладке электрической проводки и других инженерных систем.

Растровая потолочная конструкция состоит из следующих деталей:

направляющие;
поперечные профили;
детали подвесов;
молдингов для отделки уголков.

Монтаж растрового подвесного потолка

Работа проходит в несколько этапов:

Разметка. Отмечают точку «нулевого уровня» на одной из стен. Её выбирают так, чтобы собранный потолок перекрывал все коммуникации, выступы и прочие неровности. Затем переносят линии на все стены, соединяют их между собой.
Крепление направляющих по периметру. По намеченной линии прикручивают направляющие, расстояние между соседними элементами крепежа – 40-45 см.
Крепление продольных и поперечных профилей. Снова проводится разметка, по которой прикручиваются к плите подвесы. Шаг расположения этих деталей – 1200 мм. В результате образуется решетка, на которую потом будут устанавливаться плиты.
Крепление обшивки. На обрешетку устанавливают декоративную обшивку. Одновременно проходит крепление светильников.

Обрешетка собирается одинаково для потолочной отделки типа Армстронг и Грильято. Отличаются эти два типа видом декоративных элементов.

Монтаж обрешетки и установку плит не относят к категории сложных строительных работ, при наличии опыта их можно провести своими руками.

Область применения

Чаще растровые потолки устанавливают в зданиях общественного пользования – офисных центрах, супермаркетах, спортивных залах. Возможен монтаж в жилых комнатах при условии, что потолки высотой более 3 метров.

Растровый потолок в торговом центре

Модульные потолочные системы лучше смотрятся в просторных холлах, вестибюлях, длинных и широких переходах, торговых залах.

Разновидности решетчатых покрытий

Растровые потолочные системы по виду используемых декоративных панелей делятся на две группы:

Армстронг – покрытие со сплошными плитами.
Грильято – кассеты в виде решеток из легкого сплава на основе алюминия.

Последний вариант крайне редко используется в квартирах, они лучше смотрятся в просторных залах.

Армстронг

Собирается потолочная система из профилей и подвесов, закрепленных на плите перекрытия. Профили образуют решетку, в ниши которой вставляют плиты. Общий вес системы небольшой, она не создает существенной нагрузки на несущие конструкции.

Наиболее часто применяют белые матовые плиты. Но есть и другие варианты, их окрашивают в разные цвета, украшают узорами. Встречаются плиты из матового или зеркального стекла, оклеенные ламинированной пленкой с имитацией фактуры натурального камня, древесины

Модульность – одно из достоинств этого варианта отделки. Из элементов собирают покрытия любого размера. А вот нелинейных стандартных решений нет, поэтому Армстронг устанавливают в помещениях правильной геометрической формы.

Профили для подвесной обрешетки выполнены из легкого сплава на основе алюминия. В верхней трети имеются монтажные отверстия для крепления к подвесам. Нижняя поверхность будет видна и после облицовки потолков растровыми плитами, она покрывается порошковой краской. Самые распространенные варианты цветов – черный, золотой, серебряный, белый. Другие оттенки нужно заказывать.

Стандартные плиты выпускают в двух размерах – 60 на 60 см и 120 на 60 см. Квадратный вариант более распространенный, толщина плит – 6-19 мм. Правильная форма облегчает процесс монтажа, позволяет легко рассчитать необходимое количество материала.

Дизайнерский вариант потолка Армстронг

Применяют следующие варианты плит:

Стандарт. Самый дешевый вариант. Плиты гигроскопичны, плохо переносят повышенный уровень влажности.
Прима. Панели отличаются большей прочностью, имеют высокую устойчивость к влаге, обеспечивают отличную звукоизоляцию.
Влагостойкие. Этот вариант отличается 100% устойчивостью к водяному пару, их можно устанавливать в помещениях, относящихся к категории «мокрых».
Акустические. Имеют высокие показатели поглощения шума.
Гигиенические. Эти покрытия разрешено часто мыть водой, их используют для установки в медицинских учреждениях, детских садах, пищевых предприятиях.
Дизайнерские. Этот вид плит с разнообразным оформлением, их применяют в ресторанах, гостиницах, клубах.

При монтаже собирают обрешетку с нишами по форме и размеру плит, куда последние будут установлены после проведенной проверки.

Для установки плиту берут в руки, поворачивают боковой гранью вверх, аккуратно заводят в нишу обрешетки и опускают на место. Если необходимо, размер изменяют, минеральные материалы легко режутся монтажным ножом.

Грильято

Установка растрового потолка Грильято имеет смысл в помещениях с высокими стенами. Только в этом случае он будет выглядеть эффектно. Это объемная решетка, собранная из U, T или Y- образных профилей из алюминия. Их покрывают порошковой краской по особой технологии, обеспечивающей высокую устойчивость. Используется 7 основных цветов:

белый;
зеркальный хром;
матовый металлик;
золото;
бежевый;
серебро;
черный.

Решетчатые потолочные системы обеспечивают повышенный уровень пожарной безопасности. Они не только негорючие, но и не мешают работе сигнализации и автоматических систем тушения возгораний.

Процесс монтажа растрового потолка из реек Grigliato и расчет количества элементов проводится так же, как и сборка плитного потолка Армстронг. Сначала собирается обрешетка, потом устанавливаются решетчатые элементы из профилей.

Потолок Грильято

Размер ячеек решеток бывает разным, минимальный – 30 на 30 мм, максимальный – 200 на 200 мм. Высота профиля – 30-50 мм.

Существует три основных разновидности решетчатых элементов:

Стандарт, собираемый из U-образного профиля.
Пирамида, используется профиль в виде буквы Y.
GL-15, монтируемый из T-образного профиля.

При выборе варианта учитывают:

Размер помещения. Чем выше стены в помещении и чем шире его площадь, тем больше должны быть ячейки растрового потолка. Универсальным вариантом считается размер – 100 на 10 мм высотой 40 мм.
Допустимая степень прозрачности. Чем больше размер ячейки, тем проще будет увидеть черновую плиту. Для универсального размера степень прозрачности составляет 84%.
Вес. Чем меньше размер ячейки и больше высота профиля, тем более тяжелой будет отделка. Это нужно учитывать при сборке обрешетки.

Профили для Грильято изготавливают из окрашенной алюминиевой ленты. Толщина зависит от класса профиля:

Стандарт – 0,42 мм.
Эконом – 0,32 мм.

Первый вариант более тяжелый, профили «Эконом» легче на 25% и дешевле на 20%. При монтаже этой системы нужно проявлять особую аккуратность, так как тонкий металл легко деформируется.

Достоинства и недостатки Грильято

Преимущества Грильято:

Универсальность. Такая отделка может быть использована в помещениях любого назначения.
Звукоизоляция. Объемная структура существенно снижает уровень шума.
Внешняя привлекательность. При установке в помещениях с высокими стенами Грильято визуально уменьшает пространственный объем, но сохраняет ощущение легкости.
Удобство. В подпотолочном пространстве можно провести коммуникации, при этом доступ к ним не будет закрыт.
Организация освещения. Разрешено использовать светильники разного типа.
Гигиеничность. Порошковое напыление исключает развитие на поверхностях плесневых грибков даже при использовании в помещениях с повышенной влажностью.
Вентиляция. Решетчатая структура обеспечивает отличный уровень проветривания.
Простой уход.

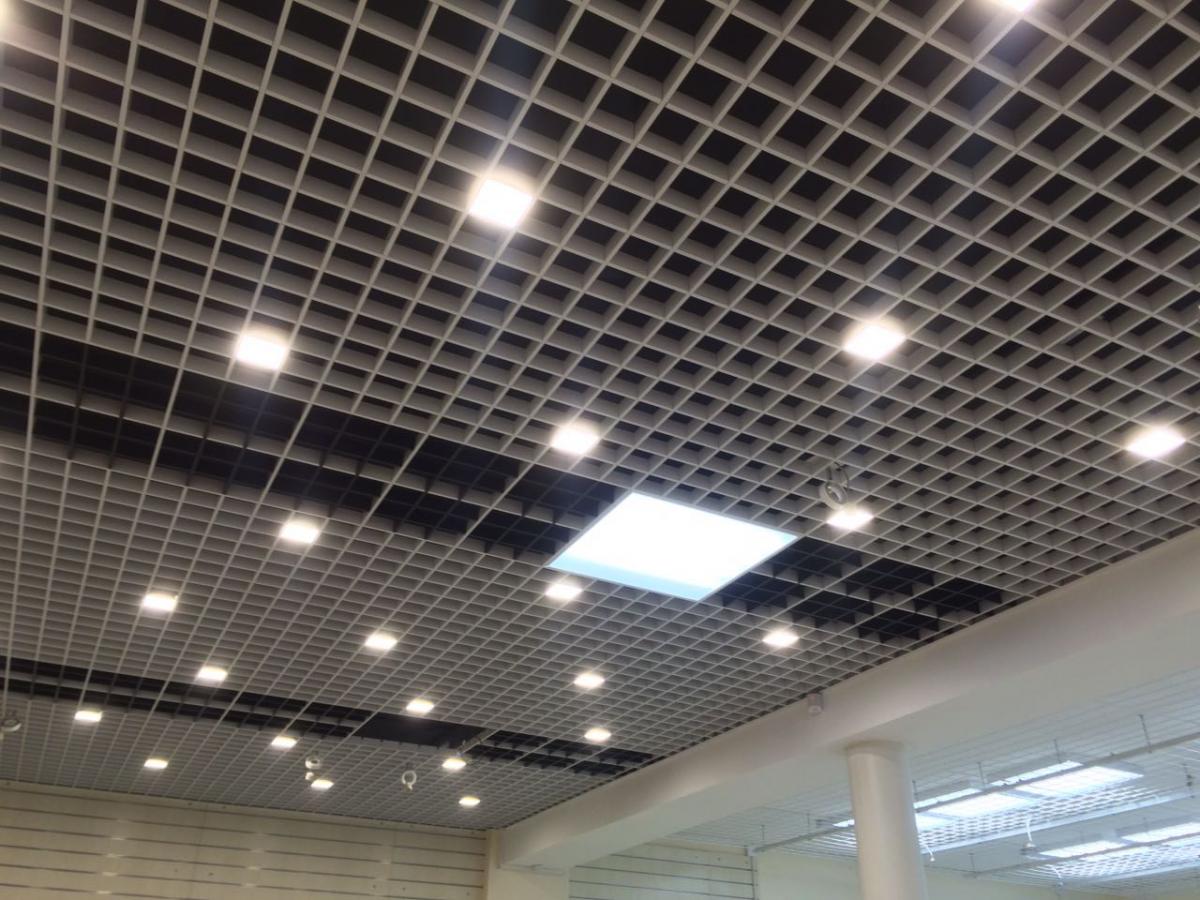

Потолок Грильято в помещении

Минусами варианта отделки являются:

Высокая стоимость. Недостаток относительный, так как отделка служит десятилетиями, что компенсирует высокие цены на материалы.
Снижение высоты помещения. При установке в помещениях с невысокими стенами нужно учитывать, что их уровень будет снижен минимум на 15 см.

Последний недостаток присущ всем вариантам подвесных потолков, их следует применять в помещениях с высотой стен от 3 м.

Сочетание с инженерными коммуникациями

При установке растровых натяжных потолков обеспечивается максимально легкий доступ к инженерным коммуникациям, проложенным в подпотолочном пространстве. Помимо освещения монтируют пожарную сигнализацию и вентиляционные системы. Для ремонта или обслуживания коммуникации не потребуется длительных демонтажных работ.

Системы освещения

Светильники устанавливаются разные, но они должны обладать следующими качествами:

Небольшой вес. Установка легких светильников позволит обойтись без монтажа дополнительных подвесов.
Наличие отражателей. Такие поверхности позволяют усилить световой поток. Это позволит сэкономить на количестве светильников и оплате счетов за электроэнергию.
Защита. Эта опция необходима при эксплуатации в сложных условиях. Например, в бассейнах необходимо монтировать влагозащищенные светильники.

Освещение в растровом потолке

В потолках типа Армстронг часто устанавливают светильники, которые соответствуют размеру панели. Разрешено использовать точечные плафоны.

С помощью потолков Грильято организовывают общее или зонированное освещение. Лампы можно устанавливать в любом месте, на любом уровне.

Уход за покрытием

Для поддержания чистоты отделки не потребуется сложный уход. Периодически протирают покрытие от пыли. Если это влагостойкие элементы, то их очищают влажной тканью, допускается применение мягких моющих средств. Гигроскопичные плиты обмахивают сухой щеткой.

Растровые потолки подходят для просторных помещений с высокими стенами. Их установка позволит реализовать интересные дизайнерские замыслы и световые решения.

Плиты растровые что это

Растровые подвесные потолки — область применения и характеристики

Дизайн потолка является важной частью общего дизайна помещения. Неровный потолок, покрытый рытвинами и «украшенный» межплитными швами может испортить впечатление даже от самого лучшего ремонта. Поэтому при проведении ремонта большое внимание уделяется отделке поверхности потолка.

Поскольку выровнять неровности потолка своими силами довольно сложно, а привлечение профессионалов достаточно дорого, большинство людей предпочитают просто спрятать дефекты потолка за натяжным или подвесным потолком. Это тоже требует затрат, но зато потом можно много лет не беспокоиться о том, что с потолка будет сыпаться набел или швы между плитами снова полопаются.

Но вот для квартир с высокими потолками или частных домов подвесной потолок может стать просто находкой ввиду того, что на рынке имеется большое количество различных по конструкции, материалу и дизайну и цветовой гамме подвесных конструкций.

Растровые подвесные потолки

Что такое растр? Это слово означает ячейку или сегмент.

Конструкция растрового подвесного потолка представляет собой систему подвесов, к которым крепятся специальные Т-образные профили, образующие ячейки. Форма ячеек обычно представляет собой квадрат или прямоугольник, но встречаются также растры в форме ромба и даже шестиугольника.

Пространство между профилями заполняется декоративными плитами, которые могут быть изготовлены из различных материалов, но чаще всего это минеральные вещества или металл.

Наибольшую известность приобрели подвесные потолки Армстронг. Именно эта компания первой вышла на российский рынок, поэтому и все остальные потолки такого же типа в народе именуются «армстронгом».

Строго говоря, все растровые потолки можно разделить по типу декоративных панелей на 2 вида:

потолки типа «Армстронг» со сплошными плитами,
потолки типа «Грильято», панели которых представляют собой металлическую решетку (они представляют собой поверхность сплошь состоящую из открытых мелких ячеек).

Потолки грильято не так хорошо известны потребителям, поскольку в жилых помещениях пока используются довольно редко. Но в настоящее время спрос на них растет, так как они предоставляют широкие возможности создания очень необычного дизайна потолка.

Потолки типа Армстронг

Как уже было сказано, это потолки с панелями из минерального волокна, которые производятся способом влажного формования и на 90% состоят из неорганических компонентов – минераловатного волокна и глины. Связующим компонентом является вещество на основе крахмала.

Габариты панелей могут быть различными, но чаще всего они представляют собой блоки размерами 600*600 и 600*1200 мм, хотя в настоящее время появились и модели, размерами от 300 мм.

Эти панели отличаются такими свойствами, как:

высокое звукопоглощение,
высокая влагостойкость,
высокая огнестойкость (около 2- х часов).

Плюсами этих конструкция являются:

быстрый монтаж,
небольшой вес,
широкие возможности декора,
легкость замены поврежденных элементов потолка,
полное соответствие стандартам качества и экологическим требованиям,
легкий доступ к пространству над потолком, где обычно располагаются системы вентиляции, электропроводка, кабели связи,
возможна комбинация различных панелей, что расширяет возможности декора помещения.

На российском рынке известна не только компания «Армстронг».

Широко представлены также такие компании, как:

Knauf – Германия,
OWA – Германия,
Ecophon – Швеция,
Rockwool – Дания.

Потолки этих компаний в ассортименте имеют плиты различных текстур, а также изделия, обладающее светоотражающими и звукопоглощающими свойствами.

К примеру, компания Экофон известна своими акустическими стеновыми панелями и потолками, которые используются для отделки залов кинотеатров. Для детских и медицинских учреждений используются панели, имеющие повышенные гигиенические свойства. Они покрыты материалами, препятствующими размножению бактерий, плесени и грибка.

Потолки типа Грильято

Плита представляет собой объемную металлическую решетку (чаще всего – алюминиевую). Она изготовлена из профилей высотой 30 — 50 мм. За счет разницы в размерах элементов внутри ячеек создается эффект «падающей тени». Поэтому. не смотря на кажущуюся «прозрачность» потолка коммуникации, находящие в над потолком практически не видны.

Размер ячейки может составлять от 40*40 до 200*200 мм.

Способность потолка скрывать коммуникации зависит от двух факторов:

размера ячейки,
количества светильников и грамотности их размещения.

Если высота потолка невелика, а светильников будет мало, то лучше выбирать ячейку помельче, а профиль повыше. Тогда создавшийся «эффект колодца» сделает пространство над потолком практически невидимым.

Если же потолок высокий ( к примеру, в общественном здании), то ячейку можно взять побольше, а профили пониже. Это позволит сократить стоимость потолка.

Установка потолков типа Грильято сложнее, чем Армстронга, поскольку решетки заполнения собираются на месте вручную.

Потолки данного типа идеально подходят для тех помещений, где по каким-либо причинам необходима вентиляция надпотолочного пространства. Также они хороши там, где требуется установка автоматических систем пожаротушения – их элементы не портят вид потолка, а также не наносят ему ущерба при разбрызгивании воды, ведь решетки алюминиевые.

Исходя из свойств, присущих данному типу потолков, их целесообразно использовать на таких объектах как:

рестораны,
вокзалы,
аэропорты,
автосалоны,
большие общественные здания.

Плюсами решетчатых систем являются:

стойкость к низким температурам,
отличная светостойкость,
стойкость к коррозии,
долговечность,
стойкость к намоканию,
легкая доступность коммуникаций, расположенных выше потолка,
возможность использования различных декоративных решеток.

Не стоит думать, что такие потолки нельзя использовать дома. Если высота вашего потолка позволяет использовать подвесные конструкции, то сочетание решетчатых элементов со сплошными позволит создать очень интересные дизайнерские решения.

Растровые подвесные потолки — область применения и характеристики

Главная » Потолок » Растровые подвесные потолки — область применения и характеристики

По скорости установки натяжные потолки значительно превосходят подвесные, поэтому и используются чаще. Также причиной меньшей популярности навесных конструкций являются довольно низкие потолки в многоэтажных домах, которые становятся еще ниже. Но вот для квартир с высокими потолками или частных домов подвесной потолок может стать просто находкой ввиду того, что на рынке имеется большое количество различных по конструкции, материалу и дизайну и цветовой гамме подвесных конструкций.

Растровые подвесные потолки

Что такое растр? Это слово означает ячейку или сегмент.

Применительно к потолку понятие «растровый» указывает на то, что поверхность потолка разделена на отдельные ячейки.

Строго говоря, все растровые потолки можно разделить по типу декоративных панелей на 2 вида:

потолки типа «Армстронг» со сплошными плитами,
потолки типа «Грильято», панели которых представляют собой металлическую решетку (они представляют собой поверхность сплошь состоящую из открытых мелких ячеек).

Потолки типа Армстронг

Связующим компонентом является вещество на основе крахмала.

Эти панели отличаются такими свойствами, как:

высокое звукопоглощение,
высокая влагостойкость,
высокая огнестойкость (около 2- х часов).

На внешнюю поверхность плит нанесено декоративное покрытие, поэтому никакой малярной отделки они не требуют.

Плюсами этих конструкция являются:

быстрый монтаж,
небольшой вес,
широкие возможности декора,
легкость замены поврежденных элементов потолка,

полное соответствие стандартам качества и экологическим требованиям,
легкий доступ к пространству над потолком, где обычно располагаются системы вентиляции, электропроводка, кабели связи,
возможна комбинация различных панелей, что расширяет возможности декора помещения.

На российском рынке известна не только компания «Армстронг».

Широко представлены также такие компании, как:

Knauf – Германия,
OWA – Германия,
Ecophon – Швеция,
Rockwool – Дания.

Потолки типа Грильято

Сама подвесная несущая конструкция этих потолков ничем не отличается от элементов потолка Арстронг. Разница только в заполняющих плитах.

Размер ячейки может составлять от 40*40 до 200*200 мм.

Способность потолка скрывать коммуникации зависит от двух факторов:

размера ячейки,
количества светильников и грамотности их размещения.

Исходя из свойств, присущих данному типу потолков, их целесообразно использовать на таких объектах как:

рестораны,
вокзалы,
аэропорты,
автосалоны,
большие общественные здания.

Плюсами решетчатых систем являются:

стойкость к низким температурам,
отличная светостойкость,
стойкость к коррозии,
долговечность,
стойкость к намоканию,
легкая доступность коммуникаций, расположенных выше потолка,
возможность использования различных декоративных решеток.

Растровый потолок на подвесах П14: комплектная система КНАУФ

Вступление

В ряду комплексных систем КНАУФ выделяется система Растровый потолок на подвесах П14. В данном типе подвесного потолка не используется гипсокартонные листы и классические потолочные и направляющие профили.

Растровый потолок на подвесах П14: описание

Растровый потолок на подвесах П14 относится к комплексным системам KNAUF и включает набор материалов для монтажа растрового подвесного потолка. Растр это регулярно повторяющая структура поверхности потолка наподобие шахматной доски. Визуально растровый потолок разбит на квадраты или прямоугольники, размерами 600 на 600, 1200 на 600, 1500 на 300 и т.д. мм.

Аналогами растрового потолка КНАУФ является более известная система подобных потолков Армстронг.

Конструкция растрового потолка П14

Как и все комплексные системы КНАУФ, потолок П14 не является несущей конструкцией помещения. Базовыми элементами растрового потолка П14 являются:

Каркас потолка, из металлических Т-профилей PrimLine,
Плиты KNAUF Данолайн.

Полный комплект потолка включает дополнительные элементы необходимые для его сборки и подвеса. Полная масса потолка составляет 8-9,5 килограмм одного метра.

Фото конструкции потолка П14

Плита Данолайн компании KNAUF,
Профиль Т-вида направляющий 24 на 38 мм,
Профиль Т-вида направляющий-поперечный 24 на 38,
Профиль Т-вида поперечный 24 на 38,
Подвес на тяге и зажиме,
Декоративный элемент угловой 24 на 19,
Крепеж – анкер,
Дюбеля К 6-35.

Где применять потолок П14

Особенность растровых потолков, это отсутствие этапа отделки. Сам по себе растровый потолок готовый вариант отделки потолка, скрывающий ненужные инженерные коммуникации.

Никаких ограничений по применению растровых потолков нет, кроме мокрых помещений.

Этапы монтажа потолка П14

Монтаж растрового потолка проходит по следующим этапам:

Разметка потолка заключается в разделение потолка на оси, показывающие расположение профилей потолка. Также на разметке помечаются места расположения светильников, вентиляции и мест крепления подвесов.
По периметру стен и колон (если они присутствуют) делается разметка для установки поддерживающего профиля PL.
Устанавливаются профили по периметру.
Собирается каркас потолка на подвесах из Т-образного профиля.
Укладываются плиты потолка.
Устанавливаются светильники, вентиляционные решетки.

Монтаж растровых потолков производится в чистом помещении после окончания грязных строительных работ. Температура в помещении должна быть 15-20˚C, с влажностью не более 70%.

Электромонтаж растровых потолков

Конструкция каркаса растровых потолков предполагают установки специальных светильников вместо растровых плит. Однако, каркас самих светильников должен иметь независимые или дополнительные подвесы, а не укладываться в каркас потолка.

По практике Растровый потолок на подвесах П14 компании КНАУФ значительно проигрывает в популярности и применению аналогичным потолкам Армстронг.

Скачать PDF лист с инструкцией и описанием можно тут или тут .

Характеристика растрового решетчатого потолка, его отличительные особенности

В 21 веке растровые потолки стали новейшим технологическим решением украшения существующего интерьера. Они отличаются от обычного подвесного потолка своей футуристичностью. Их вид настолько необычен, что пока еще растровый необычный потолок не часто можно увидеть в своем доме или квартире.

Растровые подвесные потолки в основном устанавливают в частных и общественных заведениях:

магазинах,
офисных помещениях,
торговых залах,
различных общественных местах.

Такая избирательность связана с тем, что новый растровый потолок грильятто прекрасно гармонирует с дизайном габаритных просторных помещений. Вдобавок ко всему, растровая система обладает рядом дополнительных функций.

Растровый (решетчатый) потолок: сегменты системы

Растр – что это такое?

Полное значение этого слова обозначает отдельную ячейку. Растром называют конкретный сегмент определенной площади. Потолочный растр подразумевает разделение потолка на несколько отдельных сегментов.

Конструкция такого необычного изделия состоит из системы подвесов. К ним крепятся особые профили, Т-образной формы. В результате получаются многочисленные ячейки. Обычно они имеют четкую геометрическую форму:

Решетка изготавливается из алюминиевого профиля. Его высота находится в диапазоне 30-50 мм. Такая разница высот профиля дает возможность получить необычный эффект «падающей тени». В результате, инженерные коммуникации становятся невидимыми. Надо сказать, что «прозрачность» конструкции достигается благодаря нескольким дополнительным факторам:

зазором между профилем и потолком,
габаритами ячеек,
размерами светильников.

Растровая система в кафе

Преимущества растровых систем

Специалисты, устанавливающие растровые конструкции, называют несколько важных положительных качеств такого потолка:

светостойкость,
морозоустойчивость,
декоративное покрытие, долгое время не меняет свой первоначальный вид,
водостойкость,
не боится коррозии,
легкий доступ к инженерным коммуникациям для проведения ремонта.

Демонтаж и обратная сборка стержневых подвесов легко выполняется без помощи специалиста. Декоративные детали разного плана, можно устанавливать на подвесной системе в хаотичном порядке.

Другими словами подвесной потолок грильятто можно назвать современной, конструкцией со многими достоинствами. Растровые системы отличаются большим разнообразием цвета и формы. Дизайнеры могут воплощать в жизнь самые невероятные фантазии.

Растровые панели могут иметь всевозможные формы, размеры и цвет

Где применяется «грильятто»?

В основном растровые подвесные конструкции, подобного типа устанавливаются в различных общественных заведениях:

Другими словами, растр устанавливается везде, где нужно создать практичный потолок. Строители обращают внимание на эту конструкцию из-за ее надежности и высокого качества.

Подвесная растровая конструкция лучше всего подходит для помещений, где применяется вентиляционная система, работающая и проходящая через потолок. Подобная конструкция устраивает тех, кто не любит, чтобы в интерьере комнаты были лишние детали. Например, устройство пожаротушения, установленное на потолке. Эти разбрызгиватели лишь портят привлекательность верхнего перекрытия в помещении.

Благодаря растровой конструкции, все эти обязательные атрибуты, устанавливаемые в общественных местах, бесследно исчезают. В случае пожара, включится автоматическая система. Вода не испортит алюминиевые профили, так как они покрыты особым антикоррозийным составом.

Даже черный цвет в оформлении потолка с использованием системы «Грильятто» создает парадность комнаты

Как выполняется монтаж?

В конструкцию растрового потолка входят:

направляющие,
алюминиевый профиль.

К потолку крепятся направляющие. Между собой они соединены поперечными рейками. Получается ячеистая конструкция в виде решетки. Габариты ячеек позволяют устанавливать в них профильные блоки.

Растровая конструкцияк изготавливается из нескольких основных элементов:

длинных направляющих,
поперечных, небольшой длины,
подвесов,
угловых молдингов,
алюминиевого профиля.

Этот комплект деталей позволяет собрать конструкцию для потолка любой формы. В таком потолке можно увидеть различные ячейки и панели. Они будут отличаться не только своими размерами, но и цветом.

Перед началом сборки потолка «грильятто», прокладывают все важные коммуникации, чтобы потом не потребовался демонтаж потолка.

Сначала делается разметка поверхности потолка. Выбирается конкретная стена, на которой карандашом делается отметка. От этой отправной точки будут проводиться все будущие монтажные работы. При выборе такой точки должны учитываться все имеющиеся выступы и проложенные инженерные коммуникации. Конструкция должна сделать их незаметными.

Схема крепления растровой конструкции «Грильятто»

Выбрав и отметив на стене отправную точку, ее проецируют на другие стены. Все полученные отметки соединяются между собой. Получается горизонтальная линия, проходящая по всему периметру помещения.

Затем вдоль всей линии выполняется крепление направляющих. После фиксации профиль должен образовать полочку, лицевая сторона которой обращена на поверхность пола. Подбор саморезов делается с учетом материала стены. Крепление выполняется с шагом, не более 45 см.

После крепления по всему периметру помещения, всех основных направляющих, выполняется фиксация направляющих профилей. На них впоследствии будут монтироваться алюминиевые профиля.

Чтобы выполнить такую работу точно и без погрешностей, предварительно делается разметка. Чтобы профиля были надежно закреплены, устанавливаются подвесы. Их крепят к потолку, выдерживая шаг, не превышающий 1200 мм.

Все выполненные действия дают возможность собрать решетку из закрепленных направляющих. В нее будут вставляться специальные кассеты. По такой же технологии собирается конструкция для потолка «Armstrong».

Завершением работы является установка нескольких деталей:

кассет,
светильников,
декоративных деталей.

В принципе, растровые системы «грильятто» не могут похвастаться большим разнообразием дизайнерских проектов. Это связано с тем, что они ограничены конструктивной особенностью формы и цветовым решением.

Стандартные размеры элементов системы «Грильятто»

С заводов выходят алюминиевые профили, только определенного окраса:

Конечно, можно заказать другую индивидуальную конструкцию. Покрасить ее в нужный цвет, чтобы она полностью соответствовала стилю интерьера помещения.

Среди такого большого количества положительных качеств раструбного потолка, имеется один недостаток. Стоимость такой конструкции очень велика. Архитекторы и дизайнеры пока что, мало уделяют внимания таким растровым конструкциям.

Будем надеяться, что производители снизят стоимость такого потолка. И мы, заходя в офис или магазин, увидим потолки в «дырочку».

Создание растрового потолка требует аккуратного проведения монтажных работ. Работу нельзя проводить в одиночку. Обязательно нужен помощник. Чтобы получить качественный и надежный потолок «грильятто» необходимо очень тщательно выбирать материал для монтажа потолка. От этого будет зависеть надежность и качество всего изделия.

Какой бывает растровый потолок – виды, способы монтажа

Новейшим и модным решением при оформлении потолочного пространства считаются растровые потолки. Эти решетчатые конструкции, способны легко скрыть проложенные коммуникации. Они придают помещению красивый и нарядный облик, в них можно встраивать светильники.

По причине их необычного вида растровые потолки еще редко монтируют в собственном домовладении или квартире — в основном они встречаются в заведениях разного назначения, таких как:

офисы,
торговые залы гипермаркетов,
разные общественные места.

Подобное их применение объясняется тем, что современные потолки Грильято и Армстронг превосходно сочетаются с дизайном больших по площади и высоте помещений. Помимо этого, они отличаются наличием дополнительных функций.

Что такое растр

Данное слово означает, что речь идет об «отдельной ячейке». Так принято называть конкретный сегмент, имеющий определенную площадь. Поверхность растрового потолка состоит из нескольких ячеек. Чтобы его собрать, потребуется монтаж системы подвесов, к которым прикрепляют специальные профили Т-образной формы.

В результате монтажа потолочная плоскость получается состоящей из большого числа ячеек, у которых имеется четкая форма в виде геометрических фигур:

Решетку для Грильято производят из алюминиевого профиля, высота которого составляет от 30 до 50 миллиметров. За счет отличия этого параметра профиля имеется возможность получения необычного эффекта «падающей тени». После установки конструкции расположенные под потолочным перекрытием коммуникации становятся незаметными.

Прозрачность растрового потолка достигается за счет:

зазора между потолочной поверхностью и профилем,
параметров ячеек,
размеров светильников.

Преимущества растровых потолочных систем

У потолков растрового типа имеется несколько немаловажных положительных характеристик:

водостойкость,
морозоустойчивость,
не подверженность коррозийным процессам,
светостойкость,
обеспечение беспроблемного доступа к инженерным коммуникациям при необходимости выполнения ремонта,
декоративное покрытие продолжительное время не теряет первоначальный внешний вид.

Демонтаж и повторную сборку стержневых подвесов легко выполнить собственноручно, не пользуясь услугами профессионалов. Кроме этого, декоративные элементы можно в разном порядке располагать на подвесной конструкции.

С учетом всех многочисленных достоинств, следует отметить, что потолки растрового типа считаются современными системами, отличающимися разнообразием форм и цветового решения. Благодаря этому у дизайнеров имеется возможность реализовать самые необычные идеи.

Сфера применения растрового потолка

Устанавливают подвесной растровый потолок в основном в общественных учреждениях и заведениях, а именно:

в аэропортах и на вокзалах,
в торговых центрах,
в ресторанах и кафе,
в концертных залах и театрах.

Отсюда можно сделать вывод, что растровые системы монтируют повсюду, где требуется сделать практичный и надежный потолок. Специалисты рекомендуют установку Грильято по причине его прочности и высокого качества.

Растровая подвесная конструкция является одним из оптимальных выборов для объектов, где используется вентиляционная система, проложенная по всему потолку и обслуживающая всю площадь помещения. Такую потолочную систему выбирают те владельцы недвижимости, которым не нравится наличие в интерьере лишних деталей.

Например, это может быть расположенное на потолке оборудование для пожаротушения, состоящее из разбрызгивателей, которые портят внешний вид потолочного перекрытия. Благодаря монтажу растровой конструкции все обязательные устройства для общественных мест становятся незаметными.

Если случится возгорание, система пожаротушения включится в работу автоматически, но водяные потоки алюминиевые профили не испортят, поскольку те имеют антикоррозийное покрытие.

Процесс монтажа растровых конструкций

Потолки такого типа состоят из следующих комплектующих деталей:

длинных направляющих,
поперечных реек небольшой длины,
подвесов,
алюминиевого профиля,
угловых молдингов.

Перечисленный набор деталей дает возможность собирать растровые конструкции для потолков. На них можно видеть разные панели и ячейки, которые отличаются размерами, цветом и геометрическими формами. Они бывают у подвесного потолка квадратами, прямоугольниками, ромбами и прочими фигурами.

Направляющие крепят к перекрытию и соединяют поперечными рейками. В результате собирается внешне напоминающая решетку конструкция из ячеек. Их габариты позволяют размещать в них профильные блоки.

Сборку растрового потолка осуществляют в определенной последовательности:

До начала монтажа конструкции нужно проложить все коммуникации.
Далее приступают к разметке потолочной поверхности. Для этого выбирают определенную стену и на ней карандашом делают отметку. От этой точки будут стартовать все дальнейшие монтажные работы. При ее выборе учитывают имеющиеся выступы и проложенные коммуникации, поскольку конструкция должна прикрыть их.
Отправную точку переносят на другие стены. Все нанесенные отметки соединяют между собой. В итоге образуется горизонтальная линия, проведенная по периметру помещения.
Затем согласно разметке прикрепляют направляющие. После монтажа профиль должен образовать подобие полочки, лицевая сторона которой направлена к поверхности пола. Выбор саморезов зависит от материала, из которого выложены стены. Их крепят с шагом, не превышающим 45 сантиметров.
Когда направляющие установлены по всему периметру, приступают к фиксации поперечных реек, на которые в дальнейшем монтируют алюминиевые профиля.
Для качественного выполнения такой работы делают разметку. Чтобы надежно закрепить профиля, устанавливают подвесы, расположив их на потолке с шагом не более 1200 миллиметров. В результате получается решетка из надежно смонтированных профилей. В нее укладывают специальные кассеты.
На завершающем этапе производят установку панелей, осветительного оборудования и различных декоративных элементов.

Аналогично собирают обрешетку для растрового потолка Армстронг. Это классическое решение со сплошными плитами для офисных помещений. Как называется потолок из квадратов? Именно Armstrong.

Что касается потолков Грильято, то их разнообразие ограничено по причине небольшого количества цветовых решений и конструктивных особенностей форм. Дело в том, что их производители выпускают алюминиевые профили в черном и белом оформлении, а также в цвете металлик. При желании можно заказать индивидуальную потолочную систему и покрасить ее в определенный цвет, чтобы она своим видом соответствовала стилю оформления помещения.

Помимо большого количества неоспоримых плюсов у растровых потолков имеется существенный недостаток – их стоимость настолько велика, что для многих потребителей малодотупна. По этой причине архитекторы и дизайнеры довольно редко выбирают для оформления потолочной поверхности данные конструкции.

Создание потолка растрового типа требует аккуратного выполнения монтажных работ. Чтобы результат получился качественным, необходимо тщательным образом выбирать материал для обустройства потолочного перекрытия. От этого будет зависеть надежность и прочность всей конструкции.

Монтаж растровых подвесных потолков типа армстронг

Этапы установки подвесного потолка

Монтаж подвесного потолка в небольших помещениях можно выполнить своими силами. При правильном ходе работ качество установки подвесной системы возрастает. Этапы основных работ по монтажу потолка армтсронг:

Во время ведения работ монтажа подвесных потолков советуем воспользоваться памяткой, что следует проверять и контролировать при монтажных работах . Там вы найдёте инструкцию от компании Armstrong для монтажа видимой подвесной системы и чек-лист для проверки конструкции потолка.

Подготовительные работы к монтажу армстронга

закончить работы и проверить состояние потолочных коммуникаций
подобрать подвесную потолочную систему

Начинать монтаж потолка типа «Armstrong» следует после того, как все коммуникации проложены и все «мокрые» процессы в помещении окончены.

При выборе подвесной системы следует обращать внимание на вес используемых потолочных плит. Разные подвесные системы обладают разной несущей способностью. Так профиль Click Prim «Албес» по уверению производителя способен выдерживать нагрузку до 15 кг/м.кв., профиль Prelude производства «Armstrong» до 13,3 кг/м.кв.

Важно: до начала монтажа подвесного потолка закончить все основные штукатурные и малярные работы.

Подвесную систему выбирать, учтывая несущую способность.

На что обратить внимание при выборе подвесной системы потолка читайте в статье “Как выбрать подвесную систему потола”

Разметка потолка для армстронг.

На первом этапе следует разметить плоскость будущей поверхности потолка.

Для этой цели необходимо на любой стене помещения сделать отметку на нужном расстоянии от пола, или существующего потолочного перекрытия таким образом, чтобы монтируемая система закрыла собой все верхние коммуникации и выступы потолочного перекрытия.

После установки первой отметки она проецируется на все стены помещения таким образом, чтобы полученные отметки легко было соединить прямой линией при помощи линейки, или красящей нити.

После того как по всем стенам помещения будет отмечена горизонтальная линия, можно приступать непосредственно к монтажу системы.

Совет: используйте лазерный указатель для разметки потолка – невелир

Подготовка периметра стен под установку потолка

Второй этап начинается с крепления к стенам, вдоль отмеченной горизонтальной линии углового периметрального профиля 19х19,19х24 или ступенчатого профиля для плит с кромкой тегуляр или микролук.

Для нарезки профиля в нужный размер, лучше пользоваться обычной ножовкой по металлу с мелкими зубьями, а для нарезки угловых соединений применить столярное стусло, или воспользоваться транспортиром.

Крепить профиль необходимо так, чтобы он образовывал полку, обращённую лицевой (окрашенной) стороной вниз.

Крепёжные элементы нужно подобрать в соответствии с материалом стены.

Важно: Расстояние между дюбелями не должно превышать 45 см.

Монтаж профилей армстронг

Следующим этапом будет монтаж направляющих профилей системы.
Для этого делается разметка на потолке и крепятся подвесы с шагом не более 1200мм.
В зависимости от размеров плит для подвесного потолка, собирается решётка из направляющих профилей с размерами ячейки 600х600 мм, или 600х1200 мм. После сборки решётка просто заполняется кассетами Armstrong и необходимыми аксессуарами.

Важно: необходимо разместить дополнительные подвесы для светильников и других потолочных аксессуаров. Каркас потолка Армстронг не расчитан на дополнительную нагрузку кроме плит!

Но есть и ещё один способ сделать разметку правильной.

Можно изначально рассчитать расстояние от стен до направляющих так, чтобы со всех сторон подрезанные потолочные плиты были одинаковой ширины.
Чтобы было понятно, рассмотрим пример:
Допустим ширина комнаты 4,28 м.
шаг 1. Вычислим количество не обрезанных рядов. Для этого делим ширину комнаты на 0,6 (ширину плиты) 4,28/0,6 =7,13. Округляем до целого (в нашем случае получается 7). От полученного значения отнимаем 1 (единицу) – получается 6 целых необрезанных рядов.
шаг 2. 6 х 0,6 = 3,6 – длина необрезанных рядов. От ширины комнаты отнимаем длину целых рядов. (в нашем случае: 4,28-3,6=0,68)
шаг 3. полученное значение делим на 2. (в нашем случае 0,68/2=0,34)
Таким образом в рассмотренном примере по краям от стены следует отступить на 34 сантиметра. И на этом расстоянии от стены следует вешать основные направляющие.

Направляющие подвешиваются к потолку с помощью подвесов, представляющих собой два металлических прутка, пропущенных через отверстия в изогнутой пластине-пружине.

Важно: Навеску следует начинать с длинных направляющих, последовательно соединяя их короткими.

Схемы монтажа Армстронг

Стандартная схема монтажа для плит размером 600х600 мм

При данной схеме монтажа действуют следующие коэффициенты расхода на 1 м2:

Потолочная плита 600х600 мм – 2,78 шт/м2
Основная направляющая 3700 мм – 0,84 м.п./м2
Длинная поперечная планка 1200 мм – 1,68 м.п./м2
Короткая поперечная планка 600 мм – 0,84 м.п./м2
Подвес – 0,7 шт/м2
Угловой профиль – по периметру помещения.

Усиленная схема монтажа для плит размером 600х600 мм

При данной схеме монтажа длинные поперечные планки не используются, при этом действуют следующие коэффициенты расхода на 1 м2:

Потолочная плита 600х600 мм – 2,78 шт/м2
Основная направляющая 3700 мм – 1,68 м.п./м2
Короткая поперечная планка 600 мм – 1,68 м.п./м2
Подвес – 1,4 шт/м2
Угловой профиль – по периметру помещения.

Стандартная схема монтажа для плит размером 1200х600 мм

При данной схеме монтажа действуют следующие коэффициенты расхода на 1 м2:

Потолочная плита 1200х600 мм – 1,39 шт/м2
Основная направляющая 3700 мм – 0,84 м.п./м2
Длинная поперечная планка 1200 мм – 1,68 м.п./м2
Подвес – 0,7 шт/м2
Угловой профиль – по периметру помещения.

Усиленная схема монтажа для плит размером 1200х600 мм

Потолочная плита 1200х600 мм – 1,39 шт/м2
Основная направляющая 3700 мм – 1,68 м.п./м2
Короткая поперечная планка 600 мм – 0,84 м.п./м2
Подвес – 1,4 шт/м2
Угловой профиль – по периметру помещения.

Уверены, читатели инструкций монтажа потолков типа армстронг справятся с поставленной задачей, но на всякий случай загляните сюда “Монтаж потолка Армстронг 150 рэ, мы сделали это!”

Растровые потолки,Потолок подвесной растровый КНАУФ Акустика,КНАУФ АМФ

Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью отделки, скрытия коммуникаций, улучшения акустических характеристик помещения и огнестойкости перекрытий. Не требует дополнительной отделки. Видимая поверхность – плиты выбранной фактуры, разделенные окрашенным металлическим профилем .

1 Плита потолочная “ППГЗ”

2 Т-профиль продольный

3 Т-профиль основной

4 Т-профиль поперечный

5a Подвес с зажимом “Твист”

5b Тяга подвеса

или взамен

5 Подвес с зажимом и тягой “Альфа”

6 Профиль угловой декоративный

7 Анкерный элемент

8 Дюбель для крепления ПУ-профиля к стене

Звукопоглощающие плиты “КНАУФ Акустика” применяются для снижения шума, за счет уменьшения интенсивности отраженных звуковых волн от перфорированных поверхностей ограничивающих эти помещения. Применение ППГЗ позволяет понизить гулкость в помещении, т.е. избавиться от эффекта эха и улудшить восприятие речи.

КНАУФ Акустика это торговая марка плит перфорированных гипсокартонных звукопоглощающих (ППГЗ), выпускающихся по ТУ 5767 006 00285008 01 и представляющих собой плиты из гипсокартонных листов с перфорацией и наклеенным на тыльную сторону подстилающим слоем из нетканного полотна. Лицевая сторона окрашена водно дисперсионными красками или оклеена декоративными пленками, обоями и другими материалами. При использовании ППГЗ из отделочных работ исключаются трудоемкие процессы, значительно возрастает производительность труда. Обеспечивается высокий эстетический уровень и благоприятный для человека микроклимат в помещении. Увеличение звукопоглощающей способности поверхности помещения (исключение эффекта эха) достигается за счёт уменьшения интенсивности отраженных звуковых волн от перфорированных поверхностей.

1 Плита “АМФ” 600×600

:- Файнфреско
– Планет
– Стратос
– Орбит
– Файнстратос
– Сатурн
– Филигран

2 Т-профиль продольный

3 Т-профиль основной

4 Т-профиль поперечный

5a Подвес с зажимом “Твист”

5b Тяга подвеса

или взамен

5 Подвес с зажимом и тягой “Альфа” 0,8

6 Профиль угловой декоративный 24/19 *

7 Анкерный элемент 0,8

8 Дюбель для крепления ПУ-профиля к стене

Комплектная система «AMF» – это комплект, включающий в себя не только термо-звукоизоляционную плиту «THERMATEX», но и все необходимые для решения конкретной архитектурно-строительной задачи материалы, конструктивные элементы, а также технические решения и рекомендации по производству работ. Одним из основных элементов потолка «AMF» являются плиты из минеральной ваты, которые производятся по испытанному, гарантирующему высокое качество влажному способу формования и состоят на 90% из неорганических компонентов (минеральная вата, глина) и связующего на основе крахмала. Поверхность плит имеет полную заводскую отделку, в том числе окраску несколькими слоями белой краски. Плиты поставляются в готовом для монтажа виде. Противопожарная защита при использовании плит «AMF» соответствует самым строгим мировым стандартам и обеспечивается применением негорючих компонентов. Предел огнестойкости в зависимости от типа плит и конструкции потолка доходит до 2-х часов.

Растровые подвесные потолки грильято: преимущества и технология монтажа

Растровые потолки — это новое рационализаторское решение для украшения интерьера. Внешний вид этих декоративных панелей весьма футуристичен и необычен, видимо поэтому они пока не приживаются в квартирах и частных домах. Зато в офисах, магазинах, торговых центрах и других общественных местах они довольно неплохо себя чувствуют. Все дело в том, что растровые потолки, или как их еще называют потолки грильято, отлично вписываются в интерьер просторных помещений и кроме этого выполняют массу функций. Но об этом чуть позже.

Содержание

Растровый потолок представляет собой ячеистую поверхность, которая создается из определенного количества алюминиевых решеток и направляющих. Все эти элементы достаточно объемны и требуют надежного закрепления на потолке при помощи специальных подвесов.

Алюминиевый профиль, служащий для изготовления решеток, выпускается в нескольких вариантах: высота его может колебаться от 30 до 50 мм. Именно за счет использования профилей разной высоты и создается особый эффект падающей тени, благодаря которому все инженерные коммуникации, проходящие в запотолочном пространстве, практически не видны. Кроме этого на «прозрачность» конструкции влияют и другие факторы, такие как, например:

расстояние от потолка до профилей;
размер ячеек;
правильный выбор осветительных приборов.

Готовый блок растрового потолка облегчает монтаж, обеспечивает высокую скорость установки

Чем меньше потолочных светильников и чем ниже высота потолка, тем мельче должны быть ячейки и тем большей должна быть высота профилей. Используя этот маленький секрет, можно добиться «эффекта колодца», который надежно скроет за потолком все коммуникации и неровности.

[include id=»1″ title=»Реклама в тексте»]

Если же потолки в помещении высокие, то можно немного поэкспериментировать с освещением, сэкономив при этом на самом потолке, ведь чем больше размер ячеек, тем дешевле обойдется покупка и монтаж конструкции.

Преимущества растровых подвесных потолков ↑

отличные показатели светостойкости;
морозостойкость;
долговечность декоративного покрытия;
водостойкость;
не подвержены коррозии;
позволяют быстро и просто заменить вышедшие из строя инженерные коммуникации, поскольку для демонтажа отдельных блоков требуется не более 1 минуты. Стержневые подвесы достаточно просто разбираются, а для того, чтобы собрать все обратно, не нужен мастер;
возможность совмещать на одной подвесной конструкции разноплановые декоративные элементы потолка в любом порядке.

Таким образом, подвесной потолок грильято — это не только технически совершенная конструкция, это не приевшееся и не избитое модное решение. Разнообразие расцветок и форм дает благодатную почву для дизайнеров, а возможность быстрого монтажа позволяет практически мгновенно воплотить все идеи в жизнь.

Потолок грильято — современное украшение интерьера

Сфера применения потолков грильято ↑

Основная сфера применения подвесных потолков грильято — всевозможные общественные заведения. Встретить их можно в кафе, ресторанах, барах, офисах, магазинах, бутиках, театрах, помещениях аэропортов, вокзалов и т.д. В общем, везде, где есть необходимость в качественном, надежном и главное — практичном потолке.

Подвесной растровый потолок является отличным решением для помещений, в которых будет использоваться система вентиляции, действующая через поверхность потолка.

Помимо этого, данный тип конструкций идеален для тех людей, кто не приемлет в своем интерьере ничего лишнего. Взять те же самые разбрызгивающие элементы системы пожаротушения, которые всегда закрепляют на потолке. Они не эстетичны и портят внешний вид не только потолка, но и всего помещения в целом. Растровые потолочные конструкции идеально спрячут эти непременные атрибуты любого общественного места с глаз долой. А если вдруг случится пожар и автоматическая система пожаротушения сработает, то алюминиевые профили спокойно перенесут потоки воды, ведь они обработаны специальным антикоррозийным составом.

Комбинирование цветов — интересный дизайнерский ход для создания стильного интерьера

Конструкция растровых потолков состоит из направляющих и блоков из алюминиевого профиля. Направляющие закрепляются на потолке, а после соединяются между собой поперечными элементами. В результате этой работы получается решетка с крупными ячейками. Именно в них позже будут устанавливаться блоки из профилей.

Основные детали растрового потолка:

длинные направляющие;
короткие поперечные направляющие;
подвесы;
угловые молдинги:
алюминиевый профиль разного размера и высоты.

При помощи все этих элементов можно собрать разные по своей форме потолочные конструкции, которые могут сочетать в себе панели различных размеров с отличными друг от друга ячейками.

Технология монтажа потолка грильято ↑

Растровый потолок грильято начинают собирать только после того, как все необходимые коммуникации уже проведены и ничто не мешает процессу сборки.

Этап 1

Сначала размечают плоскость поверхности потолка. Для этого на одной из стен делают при помощи карандаша отметку, которая станет отправной точкой для проведения последующих монтажных работ. Точку эту следует выбирать таким образом, чтобы монтируемая конструкция смогла полностью закрыть собой различные выступы, перекрытия и все верхние инженерные коммуникации.

[include id=»2″ title=»Реклама в тексте»]

Сделав отметку, необходимо спроецировать ее на оставшиеся стены, а затем соединить полученные координаты между собой. В итоге, на стенах помещения должна появиться горизонтальная линия, огибающая весь периметр комнаты.

Этап 2

Вдоль линии крепятся направляющие. Крепить из нужно так, чтобы профиль образовывал полочку, обращенную лицевой стороной к полу. Саморезы нужно подбирать в соответствии с материалом, из которого сделаны стены. Максимально возможное расстояние между саморезами — 45 см.

Схематичное изображение поэтапного монтажа растровых потолков

Этап 3

После того, как по периметру помещения были закреплены основные направляющие, можно переходить к креплению направляющих профилей конструкции, которые впоследствии станут основой для установки в них блоков из алюминиевых профилей.

Для эффективного и правильного размещения направляющих снова необходима разметка. А для надежного крепления профилей потребуются подвесы, которые нужно закрепить на потолке не более чем через 1200 мм друг от друга.

Крепление подвесного растрового потолка на подвесы

Таким образом, собирается решетка из направляющих, в которую позже будут устанавливаться кассеты. Кстати, точно таким же образом собирается и потолочная система Armstrong.

Этап 4

Последним шагом будет установка кассет с из алюминиевых профилей, светильников и прочих декоративных элементов.

Разнообразие дизайнерских свойств растровых потолков грильято невелико. Обусловлено это, прежде всего, малым количеством форм и оттенков. Алюминиевые профили выпускаются в основном в белом, черном цвете и цвете металлик. Но есть возможность купить конструкцию под заказ в желаемом заказчиком цвете или окрасить ее самостоятельно в тот оттенок, который наиболее всего подходит под стиль интерьера.

На фоне огромного количества преимуществ единственный недостаток потолков грильято выглядит как-то убого, но тем не менее он все же есть. Высокая цена на такие конструкции пока что не дает вволю развернуться дизайнерам и архитекторам, но скорее всего, подобная «прихоть» производителей — явление временное. В ближайшем будущем каждый офис, каждый бутик, каждый магазин будет встречать посетителей веселыми «дырчатыми» потолками.

Подвесные потолки в Москве – podvesnye.ru

Совсем недавно подвесной потолок ассоциировался только с гипсокартоном, однако сегодня можно выбирать из большого количества материалов для подвесного потолка. Например, подвесной потолок растровый представляет собой модульную конструкцию, которая состоит из разных частей, изготовленных из минерального волокна. По своему внешнему виду и по многим качествам такой потолок похож на гипсокартон, однако он имеет еще более хорошие качества. В частности это не нужность обрабатывать поверхность потолка после установки. Обычно после установки подвесных гипсокартоновых потолков нужно оштукатурить оставшиеся зазоры между плитами. Что касается растровых потолков, то их лицевая поверхность уже обработана и соответственно не требует отдельной обработки. Обычно на плиту растрового потолка нанесено декоративное покрытие, которое может быть вариативным, что увеличивает размах выбора.

Каркасом для такой подвесной конструкции может служить любой – от металлического и до деревянного. Что касается самих плит, то нужно выбирать в соответствии с запросами помещения. Так, например, для кинотеатров нужно выбрать акустические подвесные потолки этого типа, а для детских учреждений – гигиенические. Выбор разновидностей подвесного потолка существует большое множество, и определиться с ним можно только после просчета особенностей помещения.

Подвесные потолки растровые лучше всего выбирать от известного производителя подвесных потолков – Армстронг, поскольку продукция от этой компании пользуется большим успехом на российском рынке, благодаря своим высоким эксплуатационным и техническим характеристикам. Кроме того, компания предлагает широкий ассортимент цветовых оттенков данного вида потолка.

Монтаж такого потолка отличается простотой: это установка легкого алюминиевого каркаса на базовый потолок и крепление плит при помощи особых крепежных элементов. Сферой применения данных подвесных конструкций самая разная: это могут быть жилые помещения и общественные. Возможности такого потолка вписываться в любой интерьер позволяют использовать их абсолютно везде. Однако самую широкую популярность и применение такие потолки получили в офисах и гостиницах. Для ознакомления с внешним видом такого потолка можно обратиться к подвесные потолки фотографиям. Обычно они представлены в самых разнообразных помещениях и поэтому выбор определенной модели потолка и декоративного оформления не составит большой сложности.

Часто плиты подвесных потолков растровых можно комбинировать с другими вариантами плит

Кассетный металлический потолок [Потолки]

Стандартный подвесной потолок типа Армстронг, но с панелями-кассетами (наполнителем) из алюминия или стали. Могут устанавливаться в помещениях с влажной средой

Описание потолка из кассет

Отделочный материал из листового алюминия или оцинкованной стали для облицовки потолка. Кассеты размером 600х600 мм (595х595) аналогичны по форме плитам Армстронг. Устанавливаются в подвесную систему Т-24/15 или на скрытую подвесную систему. Кассеты, так же как панели армстрог, могут быть изготовлены размером 1200х600, 300х600 мм и т.п. Видимая сторона имеет декоративную окраску.

Общая информация

Если растровый потолок заполнить не минеральными плитами как в случае армстронга, а кассетами такого же размера 600х600 мм из алюминия или стали, то получится кассетный потолок. Изготавливаются кассеты из листового алюминия толщиной от 0.3 до 0.5 мм, или оцинкованной стали. Окрашивается материал на заводе в стандартные цвета – белый, металлик, золото, хром, черный. Кассеты могут перфорированные. Размеры кратно 300, 600 или 1200 мм. Кассеты 1200х1200 мм производятся только из перфорированного алюминия. Под заказ красятся в цвета по шкале RAL.

Область применения

Алюминий или оцинкованная сталь – это устойчивый к агрессивным средам материал. Поэтому эти кассеты можно применять в самых различных помещениях. Алюминий вообще не боится влаги, поэтому влажная среда не будет помехой при длительной эксплуатации. В производственных цехах, бассейнах, санузлах, даже на улице, в операционных устанавливаются кассетные потолки из металла.

Модельный ряд и размеры

Кассеты Албес

На схемах ниже показано как укладываются плиты на стандартную подвесную систему Т-24 или Т-15. Представлены различные виды кромок и указаны какие размеры кассет изготавливает завод Албес для тех или иных видов кромки.

Кромка Tegular 45	Модули, мм
	600×600

Кромка Tegular 90	Модули, мм
	300х300 300х600 600х600 300х1200 600х1200 1200х1200

Подвесная система T-24

Подвесная система Т-24 и Т-15

Кромка Boardы	Модули, мм
	300х300 300х600 600х600 300х1200 600х1200 1200х1200

Кромка Line	Модули, мм
	600х600

Кромка Vector	Модули, мм
	300х300 300х600 600х600 300х1200 600х1200 1200х1200

Существует еще кассетный потолок со скрытой подвесной системой. В этом случае кассеты со специальной кромкой снизу защелкиваются в специальный стрингер ВТ-600, который скрывается над панелями и снизу его не видно.
– так выглядит стрингер ВТ-600.
Размеры кассет, которые могут использоваться со скрытой системой:

AP300AC – 300х300
AP300х600AC – 300х600
AP600AC – 600х600
AP300х1200AC – 300х1200
AP600х1200AC – 600х1200
AP1200AC – 1200х1200

Кассеты других производителей

Все металлические панели долговечные и влагостойкие,они изготавливаются из алюминия толщиной 0.3, 0,4 мм (по заказу может быть большей толщины) или окрашенной стали толщиной о.4 и 0,5 мм. Они удобны и просты в установке. Разнообразие форм панелей кассетного потолка позволяет получить потолочные поверхности с утопленной (TEGULAR), не утопленной (BOARD) и скрытой подвесной системой (VECTOR). Также есть потолочные поверхности без видимой подвесной системы – тип крепления Clip In.

	потолочные поверхности без видимой подвесной системы Clip In
	потолочные поверхности с неутопленной подвесной системой Board
	потолочные поверхности с утопленной подвесной системой T15
	потолочные поверхности с утопленной подвесной системой T24

По желанию заказчика алюминиевые панели кассетного потолка перфорируются. Диаметр отверстия перфорации от 0.75 до 3 мм. Стандартный цвет панелей: белый, золото, суперхром, алюминий серебристый, алюминий матовый или черный. Остальные цвета по индивидуальному заказу

Бесплатные параметрические BIM-модели «потолка» в форматах GDL, 3DS, DWG и DXF

| Датчики присутствия

& lt; p & gt; Crestron® и датчики дневного света предлагают мощное и экономичное решение для снижения энергопотребления и повышения функциональности системы. Как часть полной системы Crestron, они могут использоваться для автоматизации освещения, затенения, HVAC и AV-оборудования в конференц-зале, классе, офисе, коридоре или другом пространстве.Используя датчики Crestron, комнатное освещение может автоматически включаться, когда комната занята, выключаться, когда она свободна, и затемняться до более низкого уровня, когда достаточно естественного дневного света из окон и световых люков. Датчики также можно использовать для расширения возможностей решения для планирования помещений, управления активами или мониторинга энергопотребления за счет интеграции со службой управления предприятием Crestron Fusion®. & Lt; br & gt; GLS-OIRLCL-C-CN выполняет двойные функции в качестве пассивного инфракрасный датчик присутствия и датчик дневного света с фотоэлементом с обратной связью (фотосенсор).Он также может работать в режиме «только вакансии» и рассчитан на покрытие площади до 450 квадратных футов или 42 квадратных метров. Миниатюрная конструкция обеспечивает почти скрытый вид при установке в гипсокартон или потолок с подвесной плиткой. Он связывается с системой управления Crestron через сеть Cresnet®. Установка и настройка выполняются с помощью программного обеспечения Crestron Toolbox или дополнительного ИК-пульта дистанционного управления (модель GLS-REMOTE-ODT / OIR, продается отдельно). & Lt; br & gt; Пассивное инфракрасное определение присутствия & lt; br & gt; Технология пассивного инфракрасного (PIR) линза, разделяющая поле зрения на 64 зоны обнаружения.Датчик обнаруживает движение, когда теплое тело проходит между зонами, обеспечивая надежное обнаружение движения с превосходной невосприимчивостью к ложным срабатываниям из-за вибрации, неодушевленных предметов или движения в соседнем коридоре. Чувствительность обнаружения можно установить на один из трех уровней для оптимальной работы. Для тайм-аута можно задать одно из шести значений в диапазоне от 30 секунд до 30 минут, чтобы датчик не отключал свет или не сообщал о свободном месте в моменты, когда комната занята, но никто не движется.Кроме того, можно включить режим «прохода» (короткий тайм-аут), чтобы временно отменить настройку тайм-аута в тех случаях, когда комната занята ненадолго в течение 90 секунд или меньше. ; GLS-OIRLCL-C-CN может быть настроен только на определение вакансии. В этом режиме освещение и другое оборудование необходимо включать вручную, но автоматически отключается после освобождения помещения. Функция «льготного заселения» гарантирует, что если свет выключится, когда кто-то находится в комнате, его можно будет снова включить, просто взмахнув рукой в течение 15-секундного периода отсрочки.& lt; br & gt; & lt; br & gt; & lt; / p & gt; & lt; p & gt; & lt; strong & gt; Daylight Sensing & lt; br & gt; & lt; / strong & gt; Встроенный фотоэлемент позволяет GLS-OIRLCL-C-CN работать как закрытый -контурный фотодатчик как часть комплексного решения для сбора дневного света. Контролируя уровень окружающего освещения в комнате, электрическое освещение можно автоматически приглушить при наличии достаточного естественного дневного света. Сбор дневного света позволяет организациям повысить энергоэффективность за счет естественного солнечного света из окон и световых люков, при этом поддерживая постоянный уровень освещения в течение дня для создания более комфортного рабочего места.& lt; br & gt; & lt; br & gt; & lt; / p & gt; & lt; p & gt; & lt; strong & gt; Мониторинг использования помещения & lt; br & gt; & lt; / strong & gt; За счет интеграции с сервисом Crestron Fusion Enterprise Management датчики присутствия можно использовать для регистрации комнаты использование в зависимости от загруженности, а также для максимальной эффективности планирования комнат, сообщая, занята ли комната или свободна. Если на запланированную встречу никто не явился, встречу можно отменить автоматически, сделав комнату доступной для других.& lt; br & gt; & lt; br & gt; & lt; / p & gt; & lt; p & gt; & lt; strong & gt; Cresnet® & lt; br & gt; & lt; / strong & gt; GLS-OIRLCL-C-CN взаимодействует с системой управления Crestron через Cresnet. Cresnet – это простая 4-проводная сетевая шина, которая обеспечивает магистраль связи для системы датчиков Crestron, диммеров и переключателей освещения, моторизованных жалюзи, термостатов, клавиатур и других устройств. GLS-OIRLCL-C-CN также питается от сети Cresnet напряжением 24 В постоянного тока. & Lt; br & gt; & lt; br & gt; & lt; / p & gt; & lt; p & gt; Установка заподлицо с потолка & lt; br & gt; GLS-OIRLCL-C -CN легко устанавливается в типичный гипсокартон или потолок с подвесной плиткой.Просто просверлите отверстие диаметром один дюйм (25 мм) и вставьте датчик. Встроенные компрессионные зажимы удерживают датчик на месте. После установки он приобретает очень незаметный и ровный вид на белом потолке. & Lt; br & gt; & lt; br & gt; & lt; / p & gt; & lt; p & gt; Примечание 1. Схема обнаружения движения имеет прямоугольную форму. Датчик следует располагать и ориентировать соответственно для достижения желаемых характеристик в пространстве. & Lt; br & gt; Примечание 2: Некоторые функции, описанные в этой спецификации, могут потребовать индивидуального ввода системы управления в эксплуатацию авторизованным системным программистом Crestron.& lt; br & gt; & lt; / p & gt; & lt; p & gt; & lt; br & gt; & lt; / p & gt; & lt; p & gt; & lt; strong & gt; Основные характеристики & lt; / strong & gt; & lt; br & gt; & lt; / l & gt; & lt; / l & gt; ; li & gt; Датчик присутствия или незанятости, устанавливаемый заподлицо на потолке & lt; / li & gt; & lt; li & gt; Обнаружение движения с пассивным инфракрасным излучением & lt; / li & gt; & lt; li & gt; Полностью цифровая схема, высокоточная и надежная работа & lt; / li & gt; & lt; lt; Прямоугольная диаграмма обнаружения 450 квадратных футов (42 м2) & lt; / li & gt; & lt; li & gt; Режим “только свободное место” с постепенным заполнением & lt; / li & gt; & lt; li & gt; Регулируемая чувствительность и время ожидания & lt; / li & gt; & lt; li & gt; Короткое время ожидания “прогулка – сквозной режим & lt; / li & gt; & lt; li & gt; Встроенный фотодатчик с обратной связью для сбора дневного света & lt; / li & gt; & lt; li & gt; Контролирует уровень внешней освещенности от естественных и искусственных источников света & lt; / li & gt; & lt; li & gt; Включает освещение, затенение, HVAC и AV-оборудование & lt; / li & gt; & lt; li & gt; Снижает расточительное потребление энергии & lt; / li & gt; & lt; li & gt; Поддерживает постоянные уровни освещения & lt; / li & gt; & lt; li & gt; Сообщает об использовании помещения в Crestron Fusion® t; / li & gt; & lt; li & gt; Миниатюрная конструкция для почти скрытого внешнего вида & lt; / li & gt; & lt; li & gt; Быстро устанавливается в отверстие диаметром один дюйм (25 мм) & lt; / li & gt; & lt; li & gt; IP64 пыленепроницаемый и брызгозащищенный & lt; / li & gt; & lt; li & gt; Проводной интерфейс системы управления Cresnet® & lt; / li & gt; & lt; li & gt; 24 В постоянного тока, питание от сети Cresnet & lt; / li & gt; & lt; li & gt; Разъемы с цветной маркировкой / li & lt; ; li & gt; Простая настройка с помощью программного обеспечения или ИК-пульта дистанционного управления (продается отдельно) & lt; / li & gt; & lt; / ul & gt; & lt; p & gt; & lt; span & gt; & lt; / span & gt; & lt; / p & gt; & lt; p & gt; & lt; / p & gt ;

Растровая алгебра – R Spatial

Множество общих функций, позволяющих создавать простую и элегантную растровую алгебру. реализованы для объектов SpatRaster , в том числе нормальный алгебраические операторы, такие как + , - , * , /, логические такие операторы, как > , > = , <, == , ! } и функции например, abs , круглый , потолок , пол , trunc , sqrt , log , log10 , exp , cos , sin , max , min , диапазон , прод , сумма , любой , все .В этих функциях вы может смешивать объекты terra с числами, если первый аргумент объект terra .

Библиотека

 (терра)
# создаем пустой SpatRaster
r <- rast (ncol = 10, nrow = 10)
# присвоить значения ячейкам
значения (r) <- 1: ncell (r)
s <- r + 10
s <- sqrt (s)
s <- s * r + 5
значения (r) <- runif (ncell (r))
г <- раунд (г)
г <- г == 1

Вы также можете использовать функции замены (пока не поддерживаются)

 с [r] <- -0.5
s [! r] <- 5
s [s == 5] <- 15

Если вы используете несколько объектов SpatRaster (в функциях, где это релевантные, такие как диапазон), они должны иметь одинаковое разрешение и источник. Источник объекта SpatRaster - это точка, ближайшая к (0, 0), которые вы могли бы получить, если бы переместились из углов SpatRaster к этой точке с шагом x и Разрешение y . Обычно эти объекты также имеют одинаковые экстента, но если они этого не делают, возвращаемый объект покрывает пространственный пересечение используемых объектов.

При использовании нескольких многослойных объектов с разными номерами или слоев, «более короткие» объекты «перерабатываются». Например, если вы умножьте четырехслойный объект (a1, a2, a3, a4) на двухслойный объект (b1, b2), в результате получается четырехуровневый объект (a1b1, a2b2, a3b1, a3b2).

 r <- раст (ncol = 5, nrow = 5)
значения (r) <- 1
s <- c (r, r + 1)
д <- с (г, г + 2, г + 4, г + 6)
х <- г + s + q
Икс
## класс: SpatRaster
## размеры: 5, 5, 4 (nrow, ncol, nlyr)
## разрешение: 72, 36 (x, y)
## степень: -180, 180, -90, 90 (xmin, xmax, ymin, ymax)
## координ.исх. : + proj = longlat + datum = WGS84 + no_defs
## источник: память
## имена: lyr1, lyr2, lyr3, lyr4
## минимальные значения: 3, 6, 7, 10
## макс. значения: 3, 6, 7, 10

Сводные функции ( мин., Макс., Среднее, произведение, сумма, медиана, cv, диапазон, любое, все ) всегда возвращают объект SpatRaster . Возможно, это не так очевидно при использовании таких функций, как мин, сумма или среднее значение .

 a <- среднее (r, s, 10)
b <- сумма (r, s)
st <- c (r, s, a, b)
sst <- сумма (st)
sst
## класс: SpatRaster
## размеры: 5, 5, 1 (nrow, ncol, nlyr)
## разрешение: 72, 36 (x, y)
## степень: -180, 180, -90, 90 (xmin, xmax, ymin, ymax)
## координ.исх. : + proj = longlat + datum = WGS84 + no_defs
## источник: память
## имя: сумма
## минимальное значение: 14,5
## максимальное значение: 14,5

Используйте global , если вместо SpatRaster вам нужен единственный номер суммирование значений ячеек каждого слоя.

 global (st, 'сумма')
## сумма
## lyr.1 25.0
## lyr.1.1 25.0
## lyr.1.2 50.0
## lyr.1.3 137.5
## lyr1 50.0
## lyr2 75,0
глобальный (sst, 'сумма')
## сумма
## сумма 362.5

Инфракрасный потолочный обогреватель для подвесных потолков

Компания VASNER представляет серию InfraRaster - инфракрасный потолочный обогреватель для простого и незаметного монтажа в потолочную решетку . Идеальный источник тепла для дополнительного лучистого тепла в медицинских кабинетах , офисах , торговых залах и выставочных площадях . Металлическую нагревательную панель для подвесного потолка невозможно отличить от обычной потолочной плитки благодаря своему изысканному виду в белом цвете с элегантным порошковым покрытием.

Подвесной панельный обогреватель InfraRaster идеально подходит как для больших, так и для маленьких комнат. Модульная система в стандартных размерах потолочной плитки легко монтируется на любой подвесной потолок. Интегрируйте излучающий потолочный кафельный обогреватель в потолок во время строительства или вставьте его в существующие решетки позже . С инфракрасными потолочными панелями VASNER вам предоставляется полная гибкость в определении желаемой площади нагрева .Потому что каждый модуль может быть самопроизвольно перемещен на внутри сетки, чтобы заменить другую потолочную плитку в любой момент времени. Хотите ли вы переставить кабинет или переставить лечебный стол в смотровом кабинете. Используя сетку, вы можете гибко выбирать между отдельными зонами концентрированного тепла и равномерным распределением тепла по всей комнате.

Нагреватель для потолочной плитки InfraRaster обеспечивает нежное солнечное тепло сверху , не сразу распознавая его как нагревательную панель.Благодаря прямому лучистому теплу без конвекции специальные инфракрасные потолочные панели предотвращают турбулентность пыли и неприятно сухой воздух. Дизайнерский продукт для идеального климата на рабочем месте, а также в выставочных залах и выставочных залах.

Для получения дополнительной информации свяжитесь с VASNER:

Телефон: +49 (0) 5246 - 93 55 625
Электронная почта: [email protected]

R растровый пакет разбивает изображение на несколько частей

Здесь другой подход с использованием " растровый "пакет.Функция пространственно объединяет растр, который нужно разрезать, объединенные ячейки растра превращаются в полигоны, затем экстент каждого полигона используется для обрезки входного растра.

Я уверен, что есть сложные и компактные способы сделать это, но этот подход работает для меня, и я также нашел его интуитивно понятным. Я надеюсь, что вы тоже сочтете это полезным. Обратите внимание, что части 4 и 5 ниже предназначены только для тестирования и не являются частью функции.

Часть 1. Загрузка и построение образца растровых данных

  логотип <- растр (system.файл ("external / rlogo.grd", package = "raster"))
сюжет (логотип, оси = F, легенда = F, bty = "n", поле = FALSE)

Часть 2: Сама функция:

  # Функция пространственно агрегирует исходный растр
# превращает каждую агрегированную ячейку в многоугольник
# тогда экстент каждого многоугольника используется для обрезки
# исходный растр.
# Функция возвращает список со всеми частями
# на случай, если вы хотите сохранить их в памяти.
# он сохраняет и отображает каждую деталь
# Аргументы:
# raster = растр для нарезки (растровый объект)
# ppside = штук на сторону (целое число)
# save = записать растр (ИСТИНА или ЛОЖЬ)
# plot = вы хотите построить вывод? (Правда или ложь)
SplitRas <- функция (растр, ppside, сохранить, построить) {
  h <- потолок (ncol (растр) / ppside)
  v <- потолок (nrow (растр) / ppside)
  ag <- агрегат (растр, fact = c (h, v))
  agg [] <- 1: ncell (agg)
  ag_poly <- rasterToPolygons (аг)
  имена (agg_poly) <- "полис"
  r_list <- список ()
  for (я в 1: ncell (agg)) {
    e1 <- степень (agg_poly [agg_poly $ polis == i,])
    r_list [[i]] <- обрезка (растр, e1)
  }
  if (save == T) {
    for (я в 1: длина (r_list)) {
      writeRaster (r_list [[i]], filename = paste ("SplitRas", i, sep = ""),
                  format = "GTiff", datatype = "FLT4S", overwrite = TRUE)
    }
  }
  if (plot == T) {
    номинал (mfrow = c (ppside, ppside))
    for (я в 1: длина (r_list)) {
      plot (r_list [[i]], axes = F, legend = F, bty = "n", box = FALSE)
    }
  }
  возврат (r_list)
}

Часть 3: Проверка работы

  SplitRas (растр = логотип, ppside = 3, save = TRUE, plot = TRUE)
# в этом примере мы разрезали растр на 3 части с каждой стороны
# итого 9 штук
# теперь части растра должны быть готовы
# для обработки в каталоге по умолчанию
# Что мне нравится в этой функции, так это то, что она отображает
# детали в исходном порядке.

Часть 4: Запустите код для каждой части и сохраните их обратно в каталог

  # обратите внимание, если вы обрезали растровый кирпич
# используйте "кирпич" вместо "растр" для чтения
# кусок обратно в R
список2 <- список ()
for (i in 1: 9) {# измените это 9 в зависимости от вашего количества частей
  rx <- растр (paste ("SplitRas", i, ". tif", sep = ""))
  # piece_processed <- ВЫ ИСПОЛЬЗУЕТЕ СВОЙ КОД
  writeRaster (piece_processed, filename = paste ("SplitRas", i, sep = ""),
              format = "GTiff", datatype = "FLT4S", overwrite = TRUE)
}
# как только код был запущен на этих частях
# сохраняем их обратно в каталог
# с таким же именем для удобства

Часть 5: Соберем детали вместе

  # читать каждую часть обратно в R
список2 <- список ()
for (i in 1: 9) {# измените это 9 в зависимости от вашего количества частей
  rx <- растр (paste ("SplitRas", i, ".tif ", sep =" "))
  list2 [[i]] <- rx
}
# наложить мозаику, построить мозаику и сохранить результат
list2 $ fun <- макс
rast.mosaic <- do.call (мозаика, список2)
сюжет (rast.mosaic, axes = F, legend = F, bty = "n", box = FALSE)
writeRaster (rast.mosaic, filename = paste ("Mosaicked_ras", sep = ""),
            format = "GTiff", datatype = "FLT4S", overwrite = TRUE)

Вот один из способов сделать это: использовать GDAL через gdalUtils и распараллелить, если необходимо.

  библиотека (gdalUtils)

# Получить размеры jpg
dims <- as.числовой (
  strsplit (gsub ('Размер равен | \\ s +', '', grep ('Размер равен', gdalinfo ('R1fqE.jpg'), value = TRUE)),
           ',') [[1]]
)

# Установить шаг окна, ширину и высоту
incr <- 10
win_width <- 100
win_height <- 100

# Создаем data.frame, содержащий координаты левого нижнего
# углы окон и соответствующие имена выходных файлов.
xy <- setNames (expand.grid (seq (0, dims [1], incr), seq (dims [2], 0, -incr)),
               c ('llx', 'lly'))
xy $ nm <- paste0 (xy $ llx, '-', dims [2] - xy $ lly, '.png ')

# Создаем функцию для разделения растра с помощью gdalUtils :: gdal_translate
split_rast <- функция (infile, outfile, llx, lly, win_width, win_height) {
  библиотека (gdalUtils)
  gdal_translate (infile, outfile,
                 srcwin = c (llx, lly - win_height, win_width, win_height))
}

Пример применения функции к одному окну:

  split_rast ('R1fqE.jpg', xy $ nm [1], xy $ llx [1], xy $ lly [1], 100, 100)

Пример применения его к первым 10 окнам:

  mapply (split_rast, 'R1fqE.jpg ', xy $ nm [1:10], xy $ llx [1:10], xy $ lly [1:10], 100, 100)

Пример использования parLapply для параллельной работы:

  библиотека (параллельная)
cl <- makeCluster (4) # например использовать 4 ядра
clusterExport (cl, c ('split_rast', 'xy'))

Системное время({
  parLapply (cl, seq_len (nrow (xy)), function (i) {
    split_rast ('R1fqE.jpg', xy $ nm [i], xy $ llx [i], xy $ lly [i], 100, 100)
  })
})
stopCluster (cl)

Это немного поздно, но может быть полезно другим, сталкивающимся с этим вопросом.В пакете SpaDES есть удобная функция splitRaster (), которая делает то, что вам нужно.

Пример:

  библиотека (растр)
библиотека (SpaDES)

# Создать сетку
the_grid = растр (xmn = 0, xmx = 100, ymn = 0, ymx = 100, разрешение = 1)

# Установите некоторые значения
the_grid [0: 50,0: 50] <- 1
the_grid [51: 100,51: 100] <- 2
the_grid [51: 100,0: 50] <- 3
the_grid [0: 50,51: 100] <- 4

Что дает вам это: Теперь сделайте разделение с помощью пакета SpaDES. Установите nx и ny в соответствии с количеством плиток, которое вы хотите по осям x и y - если нам нужно 4 плитки, установите их как nx = 2 и ny = 2 .Если вы не установите путь , он должен записать файлы в ваш текущий каталог. Есть и другие возможности, такие как буферизация - см. ? SplitRaster :

.
# Разделить на разделы - автоматически сохраняется в путь разделы = splitRaster (the_grid, nx = 2, ny = 2, path = "/ your_output_path /")
Переменная разделов представляет собой список растров, по одному для каждого раздела the_grid - доступ к ним как:
split_1 = разделы [[1]]
Если вы хотите сохранить их специально, просто используйте writeRaster ().
Чтобы снова создать комбинированный растр, используйте mergeRaster ().
как сделать комнату красивой |
Правильно подобранные светильники помогут создать уютную атмосферу или освежить интерьер Освещение - один из важнейших факторов в дизайне любого помещения. С помощью освещения можно изменить интерьер: сделать его уютнее, мягче или наоборот - ярким, свежим, креативным и запоминающимся. В наше время обычные потолки давно уступили место подвесному, соответственно, в моду входят очень модные, удобные и надежные светильники для натяжных потолков.Такие светильники имеют необычно разную форму, интенсивность освещения, а также способны создавать разные проекции.
Растровые светильники для натяжных потолков
Есть много разных светильников для натяжных потолков.
Покупатель имеет возможность выбрать светильник для подвесного потолка по своему вкусу: это связано с тем, что существует множество разновидностей и типов таких светильников:
Растр;
заостренный;
Встроенный;
Светодиодные лампы;
Для начала необходимо понимать, что растровые светильники больше всего подходят для общественных заведений.
Растровое освещение обычно используется в больших офисных зданиях
Растровые светильники подходят для установки в больших помещениях, так как могут охватывать огромные площади, но при этом быть достаточно экономичными.
Такие лампы обычно имеют прямоугольную форму, а основание - пластина из стали. На поверхность устанавливается решетка, которую легко снимать, что является очевидным плюсом при замене лампочек.
Растровые светильники
Встраиваемый - такой светильник выглядит как часть потолка.Это полный минимализм;
Накладные - используются для больших помещений и не требуют специального монтажа. Однако подходить к установке нужно очень осторожно, так как есть риск вышибить светильник.
Есть два основных типа растровых светильников: потолочные и встраиваемые
Также стоит отметить, что к выбору светильника для растрового светильника важно ответственно подойти.
Светильники бывают двух видов
Люминесцентный - ультрафиолетовое излучение светит очень сильно, сами лампы мощные и надежные, бывают разных цветов.Также преимущество таких ламп - экономичность. К недостаткам люминесцентных ламп можно отнести опасность того, что лампа содержит ртуть, что само по себе требует осторожности при использовании. Также минусом является светоотдача, которая со временем уменьшается.
LED - лампы с повышенной экологичностью. Надежность и безопасность таких ламп сочетаются с экономичностью, а прочность обычно находится на высшем уровне. Светодиодные лампы чаще всего устанавливают для уличного освещения. Недостатки светодиодной лампы - высокая цена.
Потребители чаще используют люминесцентные лампы. Критерий выбора, прежде всего, простота монтажа, а также долговечность.
Люминесцентные лампы пользуются заслуженной популярностью
Оба типа ламп имеют общую характеристику, которая играет важную роль. А светодиодные и люминесцентные лампы не нагреваются до тех пор, пока их нельзя будет взять в руки. Они очень мало нагреваются.
Точечные светильники для натяжных потолков
Точечные светильники особенно популярны при оформлении понравившегося интерьера.Эти светильники имеют небольшую площадь рассеивания света, что позволяет подчеркнуть или выделить определенный участок дома, а если собрать группу таких светильников в одной комнате, можно получить оригинальное и идеально освещенное окружение. Таким образом, точечные светильники подходят как для маленькой ванной комнаты, так и для огромной гостиной.
Точечные светильники помогут сделать световой акцент на определенной части комнаты
Точечные светильники отлично скрывают неровности потолка, так как их можно распределить в любой точке.Они имеют любую форму, даже круглую, что не может быть светильниками предыдущего типа. Какие светильники угадать несложно. Этого достаточно, чтобы ваше воображение заработало на полную мощность.
Точечные светильники в интерьере (видео)
Дизайн точечных светильников
Swivel - название этих ламп говорит само за себя. Их тело можно вращать. Это позволяет перемещать фокус с одной части комнаты на другую. Поворотные лампы дороже других и используются в основном в галереях и музеях.
Неповоротные - эти лампы используются для постоянного освещения любой части комнаты, так как не имеют возможности поворачиваться. Они отлично впишутся в интерьер небольшой комнаты. Разложив их группами, тоже можно добиться отличного эффекта. Преимущество неповоротных светильников - невысокая цена.
Поворотные лампы помогут сместить фокус из одной части комнаты в другую, неподвижные такие возможности лишены
Типы ламп для точечных светильников
Лампа накаливания - это всем известная лампа, которую уже вытеснили более современные изобретения.Используется только в том случае, если высота потолка достаточно большая. Преимущество - простота использования. Но есть недостаток, заключающийся в относительно небольшом сроке эксплуатации;
Галогенные лампы - это современные лампы, излучающие красивый насыщенный свет. Недостаток светильников такого типа - сложность установки. Но этот недостаток прекрасно компенсируется экономией и долгим сроком службы.
Светодиодные лампы используются также для точечных светильников. Принцип работы таких ламп был рассмотрен выше.
Для точечных светильников используются в основном галогенные и светодиодные лампы
Встраиваемые светильники для натяжных потолков
К встраиваемым светильникам для натяжных потолков часто относят точечные светильники. Однако встраиваемые светильники - это общее название модульных светильников.
Модульные светильники в основном используются в офисах, магазинах, торговых центрах, банках, гостиницах. Такие светильники экономичны, многофункциональны и, главное, безопасны.
В виде встраиваемых светильников особого разнообразия не встретишь.Бывают они либо квадратными, либо прямоугольными. В этом есть свои плюсы. Заменить сломанную деталь, не прибегая к долгим поискам за покупками, очень просто.
Как правило, встраиваемые светильники имеют квадратную или круглую форму
Что важно знать, решетки для модульных светильников изготавливаются из материалов разного типа.
Установите этот светильник в ряд или в шахматном порядке, но это не обязательно, здесь важны только ваши предпочтения и ваше воображение.Цветовая гамма также представлена большим ассортиментом, что позволяет удовлетворить вкус даже самого разборчивого покупателя.
Светильники светодиодные для натяжных потолков
Принципиально новым этапом в разработке светильников для натяжных потолков является изобретение новых ледяных светильников. Светодиодные лампы предназначены только для офисных и административных помещений.
Помимо того, что они отлично вписываются в интерьер любого офиса, такие светильники имеют ряд преимуществ:
Экономичный.Это преимущество превосходит любые другие светильники, поскольку этот тип светильника может потреблять на 90 процентов меньше энергии при 220 вольт!
Функциональность. Это преимущество означает возможность регулировки силы освещения, что важно при длительной офисной работе.
Надежность. Купив однажды ледяную лампу, вы забываете о необходимости делать это на срок до 10 лет.
Светильники данного типа могут быть установлены на панели, что дает возможность максимально эффективно распределять освещение.Ледяные светильники обладают коэффициентом отражения света, а излучение очень похоже на естественный дневной свет.
Светодиодное освещение
завоевало популярность благодаря своей экономичности и функциональности
Светильники этого типа могут быть:
потолок;
Настенный;
Пульт ДУ;
Outdoor;
Устанавливается на раму.
Ледяные светильники практически не издают звука при включении и при нагревании, а внешний вид и дизайн варьируются от самых простых до самых изящных и современных.Самым дешевым будет простой будет, так как его профиль не предусматривает тяжелого монтажа.
Особенно востребованы приспособления для плоского льда, поскольку они имеют компактную конструкцию, никогда не нагреваются. Температура такого рода светильников останется неизменной низкой даже при явном передержке.
Однако, если покупатель желает полностью преобразить желаемое помещение до неузнаваемости, то для таких целей есть целый подвесной потолок изо льда.
Светодиодная лампа: обзор (видео)
Подвесной потолок
Прежде всего, стоит понимать, что светодиодное потолочное освещение - это небольшой экономичный светодиод, который крепится специальной прозрачной лентой.Такая изюминка способна удивить даже самого продвинутого дизайнера. Ведь привлекает внимание сам светящийся потолок.
Есть всего два вида подвесных ледяных потолков, но они полностью оправдывают возлагаемые на них надежды:
Потолок из гипсокартона и пленки ПВХ. Этот потолок работает по принципу встроенной подсветки из гипсокартона, которая равномерно распределена по всей пленке.
Потолок из непроницаемой пленки. В этом случае светодиодная лента размещается над пленкой.Похоже, он светится изнутри.
Цветовая гамма таких потолков состоит из множества шкал, яркость которых варьируется в разных диапазонах.
Подвесные светодиодные потолки не имеют себе равных по эффективности
Общая стоимость натяжных потолков будет зависеть от многих факторов:
Количество материала, затраченного при изготовлении и установке;
Тип светодиодной ленты;
Тип пленки;
Объем установки;
Стоимость дополнительных устройств управления.
Каталог натяжных потолков огромен, каждый покупатель сможет выбрать освещение по своему вкусу.
Светильники для натяжных потолков (видео)
Таким образом, в данной статье мы подробно рассмотрели светильники для натяжных потолков различных типов, смогли в полной мере оценить их функции, достоинства и недостатки.
Дизайн светильников для натяжных потолков (фото)
Детали потолка.Федеральное здание и здание суда США, Эшвилл, Северная Каролина
Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Следовательно, он не лицензирует и не взимает плату за разрешение на использование таких материалов и не может предоставить или отказать в разрешении на публикацию или иное распространение материала.
В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, перед публикацией или иным распространением материалов, найденных в фондах Библиотеки.
Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к оригинальным элементам см .: Кэрол М. Хайсмит - Информация о правах и ограничениях
Консультации по правам : Нет известных ограничений на публикацию.
Номер репродукции : LC-DIG-highsm-25720 (исходный цифровой файл)
Телефонный номер : LC-DIG-highsm- 25720 (ОНЛАЙН) [P&P]
Консультации по доступу : ---
Получение копий
Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на сайт.)
Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.
Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG ..., то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.
Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (при условии, что они есть на оригинале), обычно вы можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись ("Об этом элементе") с вашим запросом.
Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования.Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.
Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.
Доступ к оригиналам
Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.
Оцифрован ли элемент? (Уменьшенное (маленькое) изображение будет видно слева.)
Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
Нет, товар не оцифрован. Перейдите к # 2.
Указывают ли приведенные выше поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?
Да, есть еще один суррогат. Справочный персонал может направить вас к этому суррогат.
Нет, другого суррогата не существует. Перейдите к # 3.
Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию о звонках, так и когда товар может быть подан.
Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.
raster - Перевод на испанский - примеры английский
Эти примеры могут содержать грубые слова, основанные на вашем поиске.
Эти примеры могут содержать разговорные слова, основанные на вашем поиске.
В Space Wars была графика, которая была намного более детализированной, чем растровых дисплеев того времени.
Космические войны составлены из множества подробных изображений, растров и изображений.
Такой канал , растр нацелен на обеспечение совместимости и облегчение сосуществования приложений, разрешенных в этих диапазонах.
Объект raster de canal es hacer posible la Compatibilidad y облегчение сосуществования лас-приложений, позволяющих использовать их.
Вы можете редактировать импортированные растровых изображений прямо в QuarkXPress.
Лас-изображения из trama importadas se pueden editar Directamente en QuarkXPress.
Для версий, разработанных для платы EXPRO-02, на протяжении всей игры используются дополнительные эффекты масштабирования растра и преобразования .
Для всех версий, предназначенных для таблицы EXPRO-02, используются дополнительные элементы и преобразование trama extra lo largo del juego.
Опять же, очень хорошо видно на расстоянии, как описано растровое изменение .
Una vez más, наблюдаемый muy bien desde la distancia, al igual que la trama description el cambio.
Geotiff - это версия популярного формата TIFF, содержащего растровых изображений с географической привязкой.
GeoTiff является версией популярного формата TIFF для изображений Raster .
Оценки предоставляются только для обработанных заданий, с которыми связаны растровых данных .
Los cálculos se proporcionan solo para trabajoscesses que tengan datos de trama asociados.
Основная функция: векторизация растровых графиков.
Принципиальная функция: векторные изображения trama .
На основе растрового файла ячейки распределяются по зонам с векторными ограничениями.
Растровая часть , растр , все элементы определены как векторные и разделенные зоны.
Для быстрой очистки, улучшения и модификации растровых файлов (например,
Para limpieza rápida, destaque del raster o modificaciones en los archivos de images (p.ej.
Функция Rasterize делает растровыми или растровыми изображениями.
La funció n Rasterize производит растр , растровое или растровое изображение.
Vextractor - профессиональная программа для преобразования растровых изображений и изображений в векторные. Он преобразует ...
Vextractor - это эксперт по программному обеспечению для преобразования изображений растровых изображений и векторных изображений ...
Символы могут быть растровыми, или векторными, или и тем, и другим.
Los símbolos pueden ser raster o vectoriales, o ambos.
Дизайнерам будет намного проще обрабатывать большие изображения с улучшенным растровым изображением .
Los Disñadores encontrarán el processamiento de imágenes mucho más fácil y con la images raster mejorada.
Добавьте ArcView или другой стандартный вектор ГИС или растровые файлы в качестве фоновых слоев.
Сводные архивы ArcView от SIG с установленным растром и в качестве основы.
Загрузите продукт MiniScale raster для Великобритании и распакуйте его в папку на своем компьютере.
Скачать MiniScale raster продукт для Gran Bretaña и extraerlo, созданный на компьютере.
Множество различных растровых паттернов с детальным контролем расположения точек.
Многие патроны трамвай отличаются с деталладо-деталладо-де-cómo se colocan los puntos.
Клиент ГИС может запросить фактические растровые данные для использования в пространственном анализе.
Un cliente GIS puede pedir datos raster for utilizarlos en análisis espaciales.
Portrace vectoritzador - это растровых изображений, изображений Streamline.
