Точечные светильники для подвесных потолков: как выбрать и установить

Современный дизайн использует не только зонирование жилых помещений всевозможными перегородками, разноуровневыми потолками, но и активно применяет особое освещение. Именно оно подчеркивает многогранность и функциональность воплощенных идей в отделку комнат. Грамотно подобранные и правильно установленные точечные светильники для подвесных потолков тема этой статьи.

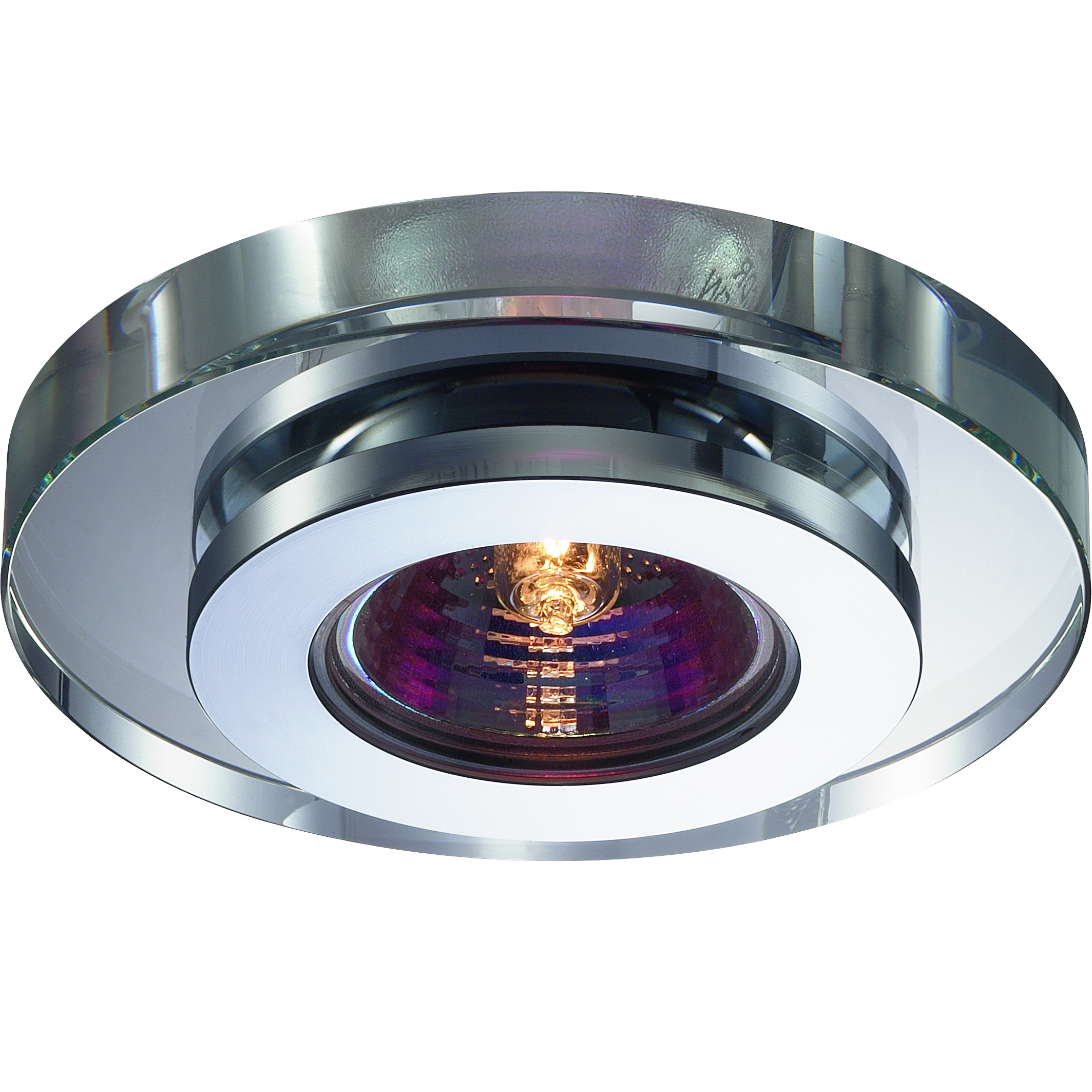

Точечные потолочные светильники

Встраиваемые точечные светильники для подвесного потолка можно разделить на следующие категории:

• Для натяжных потолков (имеют регулируемое или нерегулируемое крепление в виде металлического кронштейна)
• Для подвесных потолков с жесткой облицовкой каркаса и пружинным креплением (гипсокартон, панели ПВХ, алюминиевые рейки, алюминиевые кассеты, кассеты из минеральных материалов для потолков типа Armstrong)

LED точечный светильник

В зависимости от используемого источника света (ламп) встраиваемые светильники для подвесных потолков делятся на следующие категории использующие:

• Лампы накаливания
• Галогеновые лампы
• Энергосберегающие или ртуть содержащие лампы
• Диодные или LED лампы

По функциональность корпуса их так же можно разделить:

1. С поворотным источником света
2. Жестко расположенным источником света

Светильник украшенный стразами

Стандартный диаметр светильников: 60, 65, 70, 75, 80, 85 мм. Потолочные светильники для подвесных потолков могут содержать светорассеивающие элементы. Именитые фирмы, специализирующиеся на выпуске приборов освещения предлагают изделия со светорассеивающими элементами от Сваровски и рассеивателями из хрусталя. Разумеется, такие световые приборы стоят не дешево.

Конструкция точечного светильника и его установка

Схема устройства светильника

Для натяжных потолков применяют специальные точечные приборы освещения, которые имеют кронштейны для крепления к существующему потолочному перекрытию. Кронштейны могут быть выполнены неподвижными или иметь регулируемые по высоте штанги.

Монтаж на потолочное перекрытие осуществляется дюбелями и саморезами в предусмотренные на кронштейне проушины. Чтобы правильно подобрать точечный светильник для натяжного потолка необходимо придерживаться главного правила: для натяжных потолков мощность применяемого светильника не должна превышать 50 Вт. Если мощность будет больше, это вызовет перегрев корпуса светильника и приведет к нагреву потолочного полотна.

Частые перепады температур приведут к потере эластичности пленки, и она может лопнуть. Так же при длительном нагреве пленка или синтетическая ткань просто расплавиться. Корпус точечного светильника может иметь поворотный патрон, защищенный декоративным корпусом. Это позволяет направить освещение в требуемое место. Не поворотные корпуса, как правило, имеют стеклянные или пластиковые световые рассеиватели.

Важно знать! Поворот источника света в таких светильниках осуществляется только по одной горизонтальной оси. При установке ориентируйте эту ось в требуемом Вам положении.

Трансформатор

Если в светильнике применяется низковольтная галогеновая лампа, то к нему необходимо ставить понижающий трансформатор. Он снизит 220 V до 12 V и позволит максимально долго эксплуатировать источник освещения. Такие трансформаторы защитят лампу от перепадов напряжения, а в случае короткого замыкания он просто отключится.

Для подключения трансформатора к светильнику, необходимо зачистить два провода (по 5 мм с каждого конца), вставить их в клеммы светильника и трансформатора с обозначением 12 В. После этого надо затянуть крепежные винты. Концы провода освещения так же защищают и подключают к клеммам 220 В.

Установка

Установка светильников в подвесной потолок (точечных) производится по периметру помещения. Как правило, они используются в качестве дополнительного источника света. Применяя такой свет можно разделить комнату на релакс зону и рабочую зону.

Установка производится в три этапа: крепление кронштейна корпуса прибора освещения, к существующему потолку дюбелями и подключение (трансформатора при необходимости) электрической проводки.

Приклеивание кольца из термостойкого пластика на потолочное полотно под корпусом светильника. Вырезание внутри кольца полотна и установка лампы и декоративного кольца

Точечные светильники в натяжном потолке

Схема подключения

Самая распространенная схема подключения потолочных точечных светильников это – шлейф. Принцип ее настолько прост, что с ней справиться даже не усвоивший курс физики начальной школы мастер (если конечно он прочтет эту статью).

Рассмотрим это на простом примере. У нас есть четыре светильника и их надо подключить к выключателю, чтобы при включении клавиши они все светились. Главное условие, что если сгорит одна лампа, то другие должны работать.

Важно знать! Для освещения рекомендуется применять многожильные медный провод 1,5 мм х 2. Так же можно применить алюминиевый провод 2,5 мм х 2 (2 – это два изолированных провода в общей оплетке).

Параллельное подключение светильников

По-другому этот вид соединения называется параллельным подключением. Смысл его заключается в следующем:светильники крепят на потолочное перекрытие в требуемом порядке (месте). Провод рассчитывают в таком количестве, чтобы на крепление одного светильника оставалось не менее 10-15 см с каждой его стороны. Остальное количество провода равно длине проходящей через светильники линии, и подходящей к выключателю (для выключателя еще +10-15 см).

Кабель у светильника собирают петлей длиной 20-30 см. Петлю разрезают пополам и с одной стороны зачищают два провода на 5 мм (обычно они разных цветов). Со второй стороны петли делают тоже самое. Для примера пусть в кабеле провода имеют синий и красный цвет.

Точечный светильник имеет две клеммы. В одну из них (любую) вставляют два красных провода и затягивают крепежный винт. Во вторую вставляют два синих провода и также крепят винтом.

Так производят подключение всех четырех приборов освещения. Остается подключить провод к выключателю и проверить работоспособность освещения. После того, как светильники подключены и проверены, производится установка натяжного потолка.

Монтаж точечных приборов освещения на гипсокартонный потолок

Монтаж светильников в подвесной потолок из гипсокартона и других твердых облицовочных покрытий производится следующим образом:

Важно знать! Перед установкой гипсокартона на подвесной каркас, проводка освещения должна быть уложена в гофрированный пластиковый рукав и закреплена хомутами на потолке хомутами.

Провод освещения в точке подключения светильника собирают петлей 35-40 см. В гипсокартоне специальной коронкой по дереву, высверливают отверстие. В него выводят петлю провода освещения.

Подключают светильник для подвесного потолка из гипсокартона таким же способом, как описано выше (шлейфом). После этого на корпусе светильника отгибают пружины и заводят его в отверстие. Пружины сами разожмутся и надежно зафиксируют прибор.

Точечные светильники для подвесных потолков: расчет и монтаж

Добавить свежести в ансамбль комнаты можно с помощью установки приборов освещения. Точечные светильники для подвесных потолков позволяют создать неповторимую атмосферу офисного помещения, комнаты загородного дома или большого зала ресторана и ночного клуба. Правильный расчет площади светового потока и его направления позволит решить задачи расширения пространства, подчеркивания отдельных деталей внутреннего оформления комнаты, а также поможет разбить площадь помещения на тематические зоны.

Выбираем светильники

Точечные светильники для подвесных потолков можно разделить на следующие подгруппы, в зависимости от типа ламп:

• с люминесцентными;
• с галогенными;
• со светодиодными лампами.

Освещение люминесцентными лампами

Светильники в подвесной потолок люминесцентного типа заменили привычные лампы накаливания, однако сегодня для освещения жилой комнаты квартиры или дома применяются достаточно редко. При частом включении или выключении световых приборов, они быстро выйдут из строя. Можно их применять в отдельной цепи, с помощью которой будут постоянно освещаться редкие статуи, предметы антиквариата, нетребовательные к типу освещения.

Галогенные лампы в точечных светильниках

Галогенная лампа для точечного светильника

Галогенные лампы служат в шесть раз дольше элементов энергосбережения, однако они значительно дороже. Галогенные лампы бывают двух видов: рефлекторные и капсульные.

Рефлекторный вид представляет собой конструкцию, в форме миниатюрной колбы. В центре колбы находится галогенная лампа, а боковые поверхности покрыты специальным отражающим материалом. Обычно в качестве отражающего рефлектора применяется алюминий.

Капсульные лампы вставляются в любые точечные светильники для подвесных потолков. По-другому данные электроприборы еще называют пальчиковыми из-за их внешнего вида и миниатюрного размера. Капсульные лампы идеальный вариант для декоративного светового оформления, они также применяются для подсветки некоторых элементов интерьера. Для подключения галогенных светильников устанавливают трансформатор.

Светодиодные светильники

Встраиваемый потолочный светодиодный светильник

Светильники для подвесного потолка светодиодного типа имеют ряд неоспоримых достоинств в сравнении с вышеописанными аналогами:

• Светодиодные лампы отличаются низким нагревом светового элемента и продолжительным сроком службы.
• Светодиодные встраиваемые светильники для подвесных потолков экономят электроэнергию в несколько раз лучше, чем люминесцентные и галогенные аналоги.
• Потолочный светодиодный светильник для подвесных потолков потолка серьезно выигрывает у рефлекторных приборов сходного размера и мощности – световой поток не теряется на отражателях.
• Светодиодный светильник в подвесной потолок легко входит в конструкцию из гипсокартона и не мерцает в процессе работы.
• Нет необходимости ждать пока свет станет ярче, приборы прогреются. Светодиодный светильник для подвесного потолка работают на полную мощность сразу же после включения.
• Сам процесс включения и выключения никак не сказывается на сроке службы осветительных приборов данного типа, в отличие от обычных приборов накаливания и люминесцентных источников света.

В зависимости от типа подвесной конструкции используются разные варианты точечных светильников.

Подвесные потолки Армстронг и их освещение

Подвесные потолки и светильники Армстронг

Потолки типа Армстронг получили свое название в честь фирмы, которая впервые стала продавать их на отечественном рынке. Светильники в подвесной потолок армстронг вставляются достаточно просто. С появлением подвесной конструкции амстронг, в ней применялись обычные люминесцентные лампы. Монтаж ламп в световую панель армстронг отличался простотой, и при сгорании одной из них, можно было легко произвести замену.

Однако такая световая конструкция амстронг раздражала постоянным миганием, лампы загорались на полную мощность не сразу, а спустя некоторое время и быстро перегорали. Современная светодиодная панель амстронг, выполнена в виде сплошной конструкции, совпадающей по размеру с клеткой потолка. Внутри световая система для потолка армстронг представляет собой не что иное, как последовательную или параллельную цепь светодиодных ламп, соединенных между собой. Каждая световая секция потолка армстронг подключается к источнику питания через небольшой трансформатор. Кроме того, в системе освещения армстронг обязательными элементами выступают радиаторы, с целью отвода тепла от световых элементов.

Подвесные гипсокартонные панели армстронг в сочетании с потолочными светодиодными секциями применяются в основном в офисных помещениях, торговых площадях больших залов и выставочных комплексах.

Подвесные потолки типа Грильято и их точечное освещение

Освещение подвесного потолка типа Грильято

Другим распространенным типом подвесного основания в торговых и офисных помещениях является потолок Грильято. Он выполнен в виде ячеек из металлического профиля. Светильники для потолков Грильято по аналогии с армстронгом вставляются как секции и не нарушают целостность структуры. Подвесная система данного типа значительно выше армстронга по стоимости, но и более стильная и изысканная. Она применяется для отделки потолка крупных офисных помещений солидных организаций, новых многоэтажных торговых центров. Точечные потолочные светильники в подвесной каркас Грильято монтируются как ячейки системы.

Монтаж точечных светильников в подвесной потолок вне зависимости от его типа и конструктивных особенностей можно разделить на следующие основные этапы.

Монтаж точечных светильников

Монтаж точечных светильников в подвесной потолок

Монтаж светильников в потолок можно начинать только после прорези отверстий под них и оклейки или покраски потолка. Как только он высохнет, нужно распаковать светильники и начать монтаж.

В целях безопасности не следует прикасаться к колбе лампы, там останутся жировые следы, что приведет к раннему перегоранию прибора.

При расчете подключения электроприбора к системе проводки следует заранее обдумать систему соединения проводки и светильника. Возможен монтаж с помощью пайки или специальных клемм. Сегодня большинство специалистов отдают предпочтение использованию клемм, это значительно быстрее.

Светильник в подвесной потолок нужно вставлять в специальных перчатках.

Монтаж светильника в подвесной потолок следует выполнять предельно аккуратно, чтобы не повредить гипсокартонное основание. Для этого заранее производят расчет совпадения диаметра отверстия и размера светового прибора, а также соединяют усики светильника, чтобы облегчить установку.

Монтаж панелей Армстронг и Грильято достаточно прост. Крепление световых панелей не отличается от крепления соседних частей системы из гипсокартона и металлопрофиля.

Монтаж светильников завершается полным тестированием системы освещения потолка.

Расчет и монтаж точечных светильников должен отвечать правилам безопасности и эргономичности. Потолочные элементы и их крепления следует заранее проложить с учетом проводки. Как правило, работу по прокладке проводки и формирования потолочного основания выполняют параллельно, рабочие и одной организации, но иногда это могут делать разные специалисты. В этом случае, необходимо договориться о выполнении работ одновременно разными специалистами.

В зависимости от типа освещения следует произвести расчет финансовой стоимости монтажа основы потолочной системы и системы освещения. Если стоимость окажется слишком высока, вместо светодиодных ламп следует выбрать галогенные. Однако важно учесть, что экономия на стоимости монтажа значительно ниже экономии электроэнергии в процессе эксплуатации.

Поделиться статьей:

Читать далее

Т-образный подвесной потолочный аварийный светильник Аварийное освещение

Артикул:

Вес: 10,0 фунт

Наличие: Звоните для немедленной доступности.

Доставка: Рассчитывается на кассе

( Отзыв 1″>)

Дополнительные надстройки

product. variants[0].price”>Распродажа

Добавить Удалить

Дополнительные надстройки

product.variants[0].price”>Распродажа

БЫСТРАЯ ДОСТАВКА ВСЕХ ТОВАРОВ В НАЛИЧИИ*

ВОЗВРАТ ДЕНЕГ 100% ГАРАНТИЯ

30 ДНЕЙ БЕСПЛАТНЫЙ ВОЗВРАТ

ГАРАНТИЯ САМОЙ НИЗКОЙ ЦЕНЫ

• Описание продукта

• отзывов

Обзор

Встраиваемый аварийный светильник с Т-образной штангой скрывает электронику светильника в подвесном потолке с помощью простой и легкой в ​​установке подвесной системы, позволяющей видеть снизу только две лампы. Этот прибор аварийного освещения обычно можно увидеть в школах, офисах, больницах и в любой среде, где требуется рациональный подход к аварийному освещению. Встраиваемый аварийный светильник T-Bar можно легко подвесить к большинству потолочных поверхностей. Мощный 9В стандартную комплектацию входят галогенные лампы мощностью 90 минут, обеспечивающие яркое аварийное освещение. Это приспособление может быть оснащено различными нестандартными ламповыми головками.

Встраиваемый аварийный светильник T-Bar стандартно поставляется с прочным стальным корпусом порошково-белого цвета, в который помещаются две легко регулируемые головки лампы. Когда этот светильник монтируется заподлицо с потолком, головки ламп можно отрегулировать вручную, чтобы обеспечить аварийное освещение на большой площади.

Особенности

• Крепится заподлицо с потолком, придавая ему обтекаемый вид.
• Головки галогенных ламп легко регулируются
• Доступны настраиваемые головки ламп
• Система тестирования резервных батарей с кнопкой
• Внесен в список UL 924 для использования в США

Применение

быть монтируется в подвесной потолок помещений. При правильной установке видны только головки ламп. Он использует комплект вешалок для штанги и направляющую для вырезания на стене для легкой установки.

Внешний

Встраиваемые аварийные фонари в стальном корпусе 20-го калибра, который стандартно поставляется в белом порошковом покрытии, но также доступен в нестандартных цветах и ​​отделках. Корпус устойчив к коррозии и рассчитан на умеренные нагрузки.

Внутренний

Электрическое соединение 120 В или 277 В переменного тока используется для питания прибора и одновременной зарядки аккумулятора. Пользовательские напряжения доступны для удовлетворения ваших конкретных потребностей. Блокировка переменного тока, защита от пониженного напряжения и отключение при низком напряжении являются стандартными функциями безопасности.

Технические характеристики лампы

Головки галогенных ламп с параболическим алюминированным отражателем (PAR) стандартно поставляются мощностью 9 Вт, но также доступны модели мощностью 12, 18, 25 и 30 Вт. Позвоните нам по телефону 800-607-5355   для получения фотометрических данных.

Опции

Позвоните нам по телефону 800-607-5355 , чтобы запросить дополнительные функции.

• Самотестирование: визуально отображает целостность внутренних компонентов с помощью светодиодов.
• Никель-кадмиевая (Ni-Cd) батарея: эти батареи имеют срок службы от 5 до 7 лет, их легко заменить, и они легкие.
• Задержка по времени: установкам, в которых используются люминесцентные и газоразрядные лампы высокой интенсивности (HID) может потребоваться 15 минут для достижения полной интенсивности после кратковременного отключения питания. Опция временной задержки поддерживает аварийное освещение включенным, в то время как другим источникам света требуется время для прогрева.

• Вольтметр: эта опция доступна только для стальных и влажных светильников. Вольтметр визуально отображает потребляемое напряжение светильника.
• Амперметр: эта опция доступна только для стальных и влажных светильников. Амперметр наглядно отображает информацию о потреблении тока.
• Пользовательский цвет: этот светильник стандартно поставляется в белом цвете, но может быть изготовлен по индивидуальному заказу с различными вариантами отделки.

Долговечность

Встраиваемый аварийный светильник с Т-образной перекладиной имеет стальной корпус 20 калибра для защиты внутренних компонентов от умеренных повреждений.

Appeal

Это приспособление обеспечивает привлекательный внешний вид и простоту установки. Его можно настроить с более мощными ламповыми головками или аккумулятором большего размера для увеличения времени работы.

Value

Встраиваемый аварийный светильник T-Bar сочетает в себе архитектурную привлекательность и яркое освещение, удачно сочетая стиль и мощность.

Установка

Этот встраиваемый светильник предназначен для монтажа на Т-образную балку/пленум/подвесной потолок. Прилагаемые инструкции упрощают установку и подключение этого прибора к сети переменного тока 120 В или 277 В.

Клиенты также просмотрели

цена продукта” >В продаже

Сопутствующие товары

product.price”>Распродажа

Подвесное потолочное освещение SAS — полное руководство 2021

ТИПЫ ПОТОЛКОВ SAS И ВЛИЯНИЕ НА ОСВЕЩЕНИЕ

Гибкость потолочных систем SAS означает, что существует множество типов потолочных систем, которые можно установить. Наиболее распространенным типом в любом рабочем пространстве является укладка плитки с открытой сеткой на потолке. Обычно это квадраты размером 600×600 мм, и найти для них освещение обычно не проблема. На рынке доступно почти неограниченное количество светодиодных панелей 600×600 с огромным разнообразием качества и дизайна. Однако при установке менее распространенного типа потолка возможности потолочного освещения SAS могут быть более ограниченными. Для каждого из четырех основных типов потолков SAS требуется немного отличающийся светильник.

SAS130 ПЛИТКА ДЛЯ УКЛАДКИ

Потолок SAS130 чаще всего используется в офисах и других рабочих помещениях. Плитки просто укладываются на систему металлических решеток, которые могут быть заподлицо (называемые Alugrid) или Tegular (называемые Tee Grid), которые выступают под сеткой. Эти плитки популярны, потому что они просты в установке и обеспечивают доступ без инструментов к пустому пространству позади, что упрощает обслуживание.

Плитка обычно представляет собой белые древесноволокнистые плиты с шероховатой поверхностью, которые у всех ассоциируются с офисами. Тем не менее, можно использовать как обычную, так и металлочерепицу. Самая популярная плитка, используемая в Европе, плоская, а в Великобритании более распространена плитка Tegular. При выборе светильников для SAS130 и любого подвесного потолка рекомендуется учитывать, будут ли они сочетаться с плиткой заподлицо или плиткой Tegular. В случае рабочих мест важно учитывать светильники, поддерживающие UGR19.совместимая схема освещения с низким уровнем бликов.

Размеры модуля SAS130 (мм)

• 500×500
• 600×600
• 750×750

SAS120 И SAS150 CLIP IN T ILES

SAS120 — это оригинальный металлический потолок, который чаще всего используется в больницах и пищевой промышленности. зоны подготовки. Зажим в фитингах обеспечивает более надежную очистку без смещения плитки. Система SAS150 такая же, как SAS120, но с шарнирным доступом. При выборе освещения для этих потолков, особенно если это приложения для здравоохранения и общественного питания, важно учитывать систему крепления, размер модуля и степень защиты IP светильника. Вы также можете рассмотреть рейтинг UGR фитинга как часть общей конструкции.

Размеры модулей SAS120 и SAS150 (мм) с включенной фаской 4 мм:

• 300×300
• 300×600
• 300×900
• 300×1200
• 300×1500
• 500×500
• 500× 1500
• 600×600
• 600×1200
• 700×700 с фаской 2 мм

SAS200 КРЮК НА ПЛИТКУ

SAS200 другой подвесной потолок со скрытой решеткой, которая чрезвычайно гибкая, что позволяет более индивидуальную установку в высоком ценовом сегменте проекты, где потолок является отличительной чертой. Для потолков SAS200 не существует стандартных размеров плитки. Плитки могут иметь длину до 3000 мм и минимальную ширину 300 мм. Освещение потолка SAS 200 почти всегда требует индивидуального освещения или проектирования потолка с учетом существующих светильников. Опять же, важно убедиться, что светильник может быть подвешен внутри сетки с помощью подвесной системы.

SAS320 УКЛАДОЧНЫЕ ПЛИТКИ

SAS320 представляет собой укладочную плитку без сетки. Вместо этого эти плитки подвешены к краевым накладкам и имеют такие осветительные и вентиляционные решетки. Для этой системы нет плиток стандартного размера, и их можно подрезать по размеру. Это позволяет легко устанавливать подходящие встраиваемые прожекторы, линейные светодиодные светильники и элементы освещения, такие как светильники с изогнутым профилем, кольца и диски.

SAS330 УКЛАДОЧНЫЕ ПЛИТКИ

SAS330 — это потолочная плитка премиум-класса или линейная решетчатая система, которая позволяет использовать плитки любой формы, в том числе изогнутые и кессонные, и любого размера, до 3 метров в длину. Эта система обеспечивает бесшовную интеграцию с освещением и другими утилитами, такими как вывески и перегородки.

SAS330 самые популярные размеры модулей (мм)

• 1200×300
• 1300×300
• 1400×300
• 1500×300
90 049

КАК SYNERGY МОЖЕТ ПОМОЧЬ

Широкий выбор опций делает потолочные системы немного сложнее, и это еще до того, как мы рассмотрим варианты потолков, которые предлагает SAS. Светодиодные светильники 600×600 являются наиболее доступными, а 500×500, 600×1200, 300×600 и 300×1200 сложнее найти. Вот почему Synergy предлагает потолочный светильник Epsilon SAS, который можно настроить так, чтобы он подходил к любому типу потолка SAS.

Потолочный светильник Epsilon SAS для потолков SAS130
Накладной светодиодный светильник Epsilon 130 может быть изготовлен для всех типов потолков SAS130. Наиболее популярные размеры для этого фитинга — 600×600, однако Synergy часто поставляет версии 500×500 и 750×750.

Потолочный светильник Epsilon SAS для потолков SAS150
Накладной светодиодный светильник Epsilon 150 может быть изготовлен для всех типов потолков SAS150.
